№1300 от 03.06.2019
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 93683
О внесении изменений в описание типа на весы автомобильные неавтоматического действия ВС-А
Приказы по основной деятельности по агентству Вн. Приказ № 1300 от 03.06.2019
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
3 июня 2019 г.
№ 1300
Москва
О внесении изменений в описание типа на весы автомобильные неавтоматического действия ВС-А
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО «СмартВес» от 18 апреля 2019 г. № 023/04 приказываю:
1. Внести изменения в описание типа на весы автомобильные неавтоматического действия ВС-А, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 53674-13, изложив его в новой редакции согласно приложению к настоящему приказу.
Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) оформить новое описание типа средства измерений.
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя С.С. Голубев
г \
> Подлинник электронного документа, подписанного ЭП,
хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СГИ'ДИГИЯ О СНЛИФИКАП,-
Сертификат: 00E1036EE32711E88OE9EO071BFC5DD276
Кому выдан: Голубев Сергей Сергеевич
Действителен: с 08.11.2018 де 08.11.2019
I J
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «3» июня 2019 г. № 1300
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Весы автомобильные неавтоматического действия ВС-А
Назначение средства измеренийВесы автомобильные неавтоматического действия ВС-А (далее - весы) предназначены для измерения массы автотранспортных средств в режиме статического взвешивания.
Описание средства измеренийПринцип действия весов основан на преобразовании действующей на весы нагрузки, создаваемой взвешиваемым объектом, в деформацию упругого элемента весоизмерительного датчика, на котором наклеены тензорезисторы. Деформация упругого элемента вызывает изменение электрического сигнала, снимаемого с тензорезисторов. Данный сигнал передаётся в индикатор, где обрабатывается в соответствии с заданным алгоритмом, с последующей выдачей результата взвешивания на цифровое табло последнего.
Конструктивно весы состоят из грузоприемного, грузопередающего и весоизмерительного устройств.
Грузоприемное устройство (ГПУ) предназначено для принятия нагрузки и включает в себя от одной до четырех жестко связанных между собой секций.
Весоизмерительное устройство предназначено для измерения массы нагрузки и состоит из весоизмерительных датчиков (от 4 до 10 шт.) и индикатора.
Грузопередающие устройства (узлы встройки датчиков) являются связующим звеном между грузоприемным и весоизмерительным устройствами и служат для обеспечения нормальной работы весов при деформации, вызванной изменением температуры и (или) объектом взвешивания.
В весах устанавливаются датчики весоизмерительные тензорезисторные типов С16А или ('I6i фирмы «Hottinger Baldwin Messtechnik GmbH», Германия (госреестр № 20784-09), или С11 фирмы «Deasar Sensors Ou», Эстония (госреестр № 51168-12), или ZSFY фирмы «Keli Elektric Manufacturing Co., Ltd», Китай (госреестр № 39778-09), или 740 фирмы «UTILCELL», Испания (госреестр № 50842-12), или 740D фирмы «UTILCELL», Испания (госреестр № 49772-12), или типа МВ I50 (госреестр СИ № 44780-I0) производства ЗАО «Весоизмерительная компания «Тензо-М», п. Красково, Московская обл.
В весах используются индикаторы CI-2001A фирмы «CAS Corporation», Р.Корея (госреестр № 50968-12), или ЭТА-01, или ЭТD-01 (для цифровых датчиков), производства ООО «СмартВес», г. Санкт-Петербург. Индикатор устанавливается в помещении оператора весов, в котором поддерживается температура, соответствующая условиям эксплуатации индикатора.

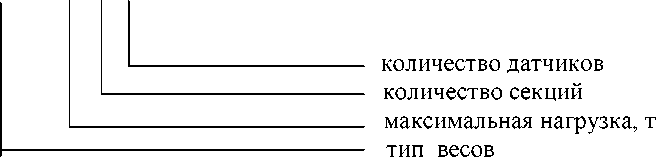

Весы имеют структуру условного обозначения:
ВС-А - Х-Х-Х
Весы выпускаются в нескольких модификациях, отличающихся максимальными (Max) и минимальными (Min) нагрузками, количеством секций и другими характеристиками, приведёнными в таблицах 2-5.

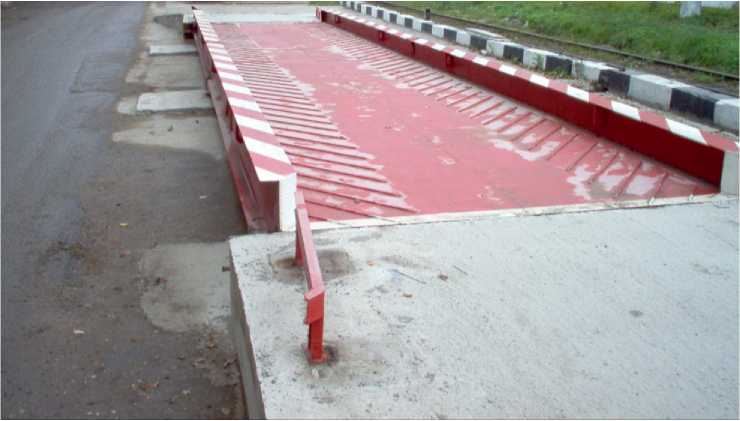

Общий вид весов автомобильных ВС-А представлен на рисунке 1.
Рисунок 1 - Общий вид весов автомобильных ВС-А
Схемы пломбирования от несанкционированного доступа и место установки пломбы для нанесения оттиска клейма на индикаторе представлены на рисунках 2, 3 и 4.
Место установки пломбы

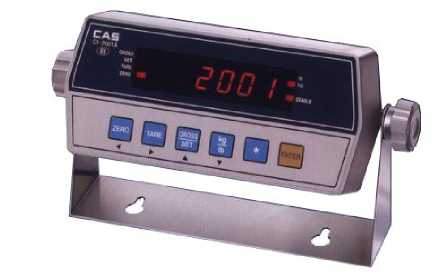

Рисунок 2 - Внешний вид и схема пломбирования индикатора CI-2001A

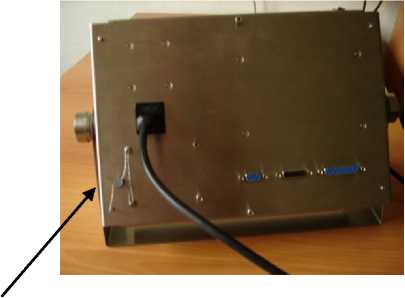

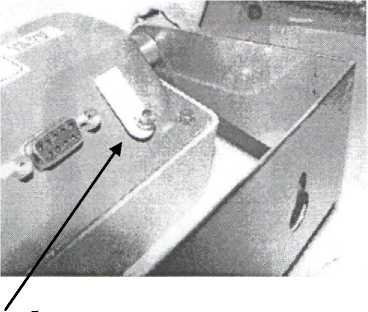

Место установки пломбы

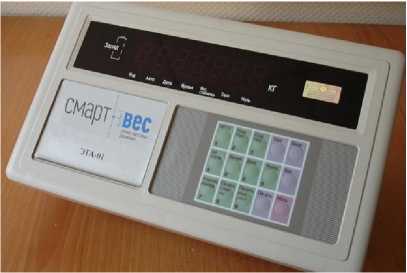

Рисунок 3 - Внешний вид и схема пломбирования индикатора ЭТА-01

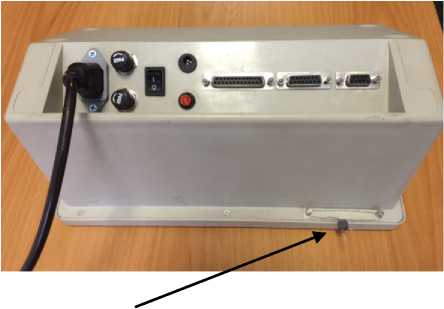

Место установки пломбы
Рисунок 4 - Внешний вид и схема пломбирования индикатора ЭТD-01
Программное обеспечениеИндикаторы CI-2001A, ЭТА-01 и ЭТD-01 имеют встроенное программное обеспечение (далее по тексту - ПО), которое жестко привязано к электрической схеме и идентифицируется по номеру версии ПО. Номер версии ПО высвечивается на дисплее при каждом запуске индикатора.
Несанкционированный доступ к метрологически значимому ПО предотвращается путем использования специального разъема для программирования индикатора, расположенного на задней стенке. Доступ к специальному разъему ограничен металлической планкой, закрытой винтом-заглушкой, которая пломбируется после поверки. Программное обеспечение не может быть модифицировано или загружено через какой-либо интерфейс, или с помощью других средств после поверки без нарушения пломбы.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Наименование программного обеспечения (для индикаторов) | ||
|
CI-2000 series firmware |
ЭТА-01 |
ЭТD-01 | |
|
Идентификационное наименование ПО |
— |
— |
— |
|
Номер версии (идентификационный номер) ПО |
1.00, 1.01, 1.02 |
9.9.9.9.9.99 |
00009.0 |
|
Цифровой идентификатор ПО |
— |
5c22F |
6d12B |
|
Алгоритм вычисления цифрового идентификатора программного обеспечения* |
— |
— |
— |
* Идентификация контрольной суммы доступна только на этапе изготовления весов.
Метрологические и технические характеристики весов представлены в таблицах 2-7.
Таблица 2 - Метрологические характеристики весов
|
Наименование характеристики |
Модификация весов | |||||
|
ВС-А-20-Х-Х |
ВС-А-30-Х-Х |
ВС-А-40-Х-Х |
ВС-А-60-Х-Х | |||
|
Класс точности по ГОСТ OIML R 76-1-2011 |
III (средний) | |||||
|
Максимальная нагрузка, Max, т |
20 |
30 |
40 |
60 | ||
|
Минимальная нагрузка, Min, т |
0,2 |
0,2 |
0,4 |
0,4 | ||
|
Поверочный интервал е, и действительная цена деления, d, e=d, кг |
10 |
10 |
20 |
20 | ||
|
Число поверочных интервалов (n) |
2000 |
3000 |
2000 |
3000 | ||
|
Пределы допускаемой погрешности (mpe) при первичной поверке (в эксплуатации) для нагрузки, выраженной в поверочных интервалах е весов:
|
±0,5 (±1,0) ±1,0 (±2,0) ±1,5 (±3,0) | |||||
|
Пределы допускаемой погрешности устройства установки на нуль, е |
±0,25 | |||||
|
Диапазон устройства выборки массы тары, % Max |
от 0 до 90 | |||||
Таблица 3 - Метрологические характеристики весов
|
Наименование характеристики |
Модификация весов | |||
|
ВС-А-60-Х-Х II** |
ВС-А-80-Х- Х |
ВС-А-80-Х-Х II** |
ВС-А-100-Х- Х | |
|
Класс точности по ГОСТ OIML R 76-1-2011 |
III (средний) | |||
|
Max, т |
30/60 |
80 |
40/80 |
100 |
|
Min, т |
0,2/30 |
1,0 |
0,4/40 |
1,0 |
|
е, и d, e=d, кг |
10/20 |
50 |
20/50 |
50 |
|
n |
3000/3000 |
1600 |
2000/1600 |
2000 |
|
mpe при первичной поверке (в эксплуатации) для нагрузки, выраженной в поверочных интервалах е весов:
|
±0,5 (±1,0) ±1,0 (±2,0) ±1,5 (±3,0) | |||
|
Пределы допускаемой погрешности устройства установки на нуль, е |
±0,25 | |||
|
Диапазон устройства выборки массы тары, % Max |
от 0 до 90 | |||
|
** - двухинтервальные весы | ||||
Таблица 4 - Технические характеристики весов
|
Наименование характеристики |
Значение |
|
Диапазон рабочих температур для весоизмерительного устройства, °C:
|
от -50 до +50 от -40 до +50 от -30 до +40 |
|
Диапазон температур для индикаторов, °C |
от -10 до +40 |
|
Потребляемая мощность, ВА, не более |
15 |
|
Параметры электрического питания весов от сети переменного тока:
|
220 (+22/-33) 50 ± 1 |
|
Вероятность безотказной работы весов за 2000 часов, не менее |
0,95 |
|
Средний срок службы, лет, не менее |
15 |
Таблица 5 - Количество секций, весоизмерительных датчиков, габаритные размеры и масса секции
|
Обозначение весов |
Количество секций |
Количество датчиков |
Габаритные размеры секции, мм |
Масса секции, кг не более | ||
|
длина |
ширина |
высота | ||||
|
ВС-А-20-1-4 |
1 |
4 |
5800 |
3000 |
350 |
2400 |
|
ВС-А-30-1-4 ВС-А-30-2-6 |
1 |
4 |
5800 |
3000 |
350 |
2400 |
|
2 |
6 |
5800 |
3000 |
350 |
2400 | |
|
ВС-А-40-1-4 ВС-А-40-2-6 |
1 |
4 |
12000 |
3000 |
1000 |
9000 |
|
1 |
4 |
5800 |
3000 |
350 |
2400 | |
|
2 |
6 |
5800 : 7500 |
3000 |
350 |
2600 | |
|
ВС-А-60-1-4 ВС-А-60-2-6 ВС-А-60-3-8 ВС-А-60-4-10 |
1 |
4 |
16000 |
4000 |
1400 |
11000 |
|
2 |
6 |
5800 :10000 |
3000 |
350 |
2800 | |
|
3 |
8 |
5800 - 8000 |
3000 |
350 |
2700 | |
|
4 |
10 |
4500 - 6000 |
3000 |
350 |
2700 | |
|
ВС-А-80-3-8 ВС-А-80-4-10 |
3 |
8 |
5800 - 8000 |
3000 - 6000 |
350 |
2700 |
|
4 |
10 |
5800 |
3000 - 6000 |
350 |
2400 | |
|
ВС-А-100-3-8 ВС-А-100-4-10 |
3 |
8 |
3000 |
4200 |
500 |
4000 |
|
4 |
10 |
5800 |
3000 |
350 |
2400 | |
Примечание - количество секций и датчиков одинаково как для обычных весов, так и для двухинтервальных весов.
Таблица 6 - Модели весов (в том числе двухинтервальные) в комплекте с аналоговыми датчиками и индикаторами
|
Обозначение весов |
Обозначение датчика |
Обозначение индикатора |
|
ВС-А-20-1-4 |
С16А, С11, 740, ZSFY, МВ 150 |
ЭТА-01, CI-2001A |
|
ВС-А-30-1-4 ВС-А-30-2-6 | ||
|
ВС-А-40-1-4 ВС-А-40-2-6 | ||
|
ВС-А-60-1-4 ВС-А-60-2-6 ВС-А-60-3-8 ВС-А-60-4-10 | ||
|
ВС-А-80-3-8 ВС-А-80-4-10 | ||
|
ВС-А-100-3-8 ВС-А-100-4-10 |
Таблица 7 - Модели весов (в том числе двухинтервальные) в комплекте с цифровыми
датчиками и индикатором
|
Обозначение весов |
Обозначение датчика |
Обозначение индикатора |
|
ВС-А-40-1-4 ВС-А-40-2-6 |
C16i или 740D |
ЭТD-01 |
|
ВС-А-60-1-4 ВС-А-60-2-6 ВС-А-60-3-8 ВС-А-60-4-10 | ||
|
ВС-А-80-3-8 ВС-А-80-4-10 | ||
|
ВС-А-100-3-8 ВС-А-100-4-10 |
наносится на маркировочную табличку, расположенную на ГПУ весов, фотохимическим способом и на титульный лист Руководства по эксплуатации весов ЭТ4274-007-54260022-2013 РЭ типографским способом.
Комплектность средства измеренийТаблица 8 - Комплектность весов
|
Наименование |
Количество |
|
Весы автомобильные неавтоматического действия ВС-А |
1 комплект |
|
Руководство по эксплуатации, совмещенное с паспортом |
1 экземпляр |
|
Руководство на индикатор |
1 экземпляр |
осуществляется по приложению ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
Основные средства поверки:
рабочие эталоны 4 разряда по ГОСТ 8.021-2015 - гири класса точности М1, М1-2 по ГОСТ OIML R 111-1-2009 «Гири классов E1, E2, F1, F2, M1, M1-2, M2, M2-3 и M3. Метрологические и технические требования».
Идентификационные данные и способ идентификации программного обеспечения представлены в руководстве по эксплуатации в разделе 1.3.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых весов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке средств измерений, так как условия эксплуатации весов не обеспечивают его сохранность в течение всего интервала между поверками при нанесении на весы.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к весам автомобильным неавтоматического действия ВС-А:
ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Метрологические и технические требования. Испытания
ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерения массы
ИзготовительОбщество с ограниченной ответственностью «СмартВес» (ООО «СмартВес»)
ИНН 7806108926
Юридический адрес: 195248, г. Санкт-Петербург, Ириновский пр-т, д.2, литера Л, офис 119
Почтовый адрес: 141700, МО, г. Долгопрудный, Лихачевский проезд, дом 8, офис 215 Телефон/факс: +7 (495) 408-67-90, 579-98- 36; 579-98-41
E-mail: info@smartves.ru
Испытательный центрГЦИ СИ Федеральное государственное унитарное предприятие «Сибирский государственный ордена Трудового Красного Знамени научно-исследовательский институт метрологии» (ГЦИ СИ ФГУП «СНИИМ»)
Адрес: 630004, г. Новосибирск, пр. Димитрова, 4
Телефон: +7 (383) 210-08-14, факс: +7 (383) 210-13-60
E-mail: director@sniim.nsk.ru
Аттестат аккредитации ФГУП «СНИИМ» по проведению испытаний средств измерений в целях утверждения типа № 30007-09 от 12.12.2009 г.
