Приложение А(обязательное)

А.1. Государственная поверочная схема для средств измерений ускорения свободного падения - абсолютная гравиметрия

Государственный первичный специальный эталон единицы ускорения (м/с²) в области гравиметрии g = 9,77...9,85 м/с²,

S=2-10^-8 м/с² (2 мкГал), ®=1,8-10^-8 м/с² (1,8 мкГал)

/-------------------

Метод прямых

' измерений

\_____________,______________

' ’’

. Метод прямых . измерений

Гравиметрические пункты g=9,77...9,85 м/с² 5=5^10^-7 м/с² (50 мкГал)

Метод прямых измерений

Приложение А (обязательное)

2

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

1614 № ______

Москва

Об утверждении государственной поверочной схемы для средств измерений ускорения свободного падения

В соответствии с пунктом 6 главы II Положения об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений, утвержденным постановлением Правительства Российской Федерации от 23 сентября 2010 г. № 734 «Об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений», требованиями к содержанию и построению государственных поверочных схем и локальных поверочных схем, в том числе к их разработке, утверждению и изменению, утвержденными приказом Министерства промышленности и торговли Российской Федерации от 11 февраля 2020 г. № 456, приказываю:

• 1.  Утвердить прилагаемую государственную поверочную схему для средств измерений ускорения свободного падения (далее - ГПС).

• 2. Установить, что:

ГПС применяется для Государственного первичного специального эталона единицы ускорения в области гравиметрии (ГЭТ 190-2023), прослеживаемых к нему эталонов и средств измерений ускорения в области гравиметрии и вводится в действие с 15 августа 2023 г.;

эталоны, аттестованные на соответствие требованиям государственной поверочной схемы для средств измерений ускорения свободного падения, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 15 декабря 2021 г. № 2886 «Об утверждении государственной поверочной схемы для средств измерений ускорения свободного падения» (далее - Приказ № 2886), с внесенными изменениями, утвержденными приказом Федерального агентства по техническому регулированию и метрологии от 30 августа 2022 г. № 2158 «О внесении изменения в пункт 5.1 Государственной поверочной схемы для средств измерений ускорения свободного падения, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 15 декабря 2021 г. № 2886» (далее — Приказ № 2158) или локальным поверочным схемам, применяются до даты окончания срока действия свидетельства об аттестации, выданного до ввода в действие ГПС;

эталоны, аттестованные на соответствие требованиям Приказа № 2886, Приказа № 2158, соответствующие по своим метрологическим характеристикам указанному разряду ГПС, подлежат периодической аттестации на соответствие ГПС не позднее срока окончания действия свидетельства об аттестации, в документы на эталоны вносятся соответствующие изменения;

эталоны, аттестованные на соответствие требованиям Приказа № 2886, Приказа № 2158, не соответствующие по своим метрологическим характеристикам указанному разряду ГПС, подлежат первичной аттестации не позднее срока окончания действия свидетельства об аттестации и утверждению в соответствии с ГПС;

эталоны, аттестованные на соответствие локальным поверочным схемам, подлежат первичной аттестации не позднее срока окончания действия свидетельства об аттестации и утверждению в соответствии с ГПС;

информация о прекращении применения эталонов по Приказу № 2886, Приказу № 2158 или локальным поверочным схемам, или об изменении ГПС для эталонов, не требующих переутверждения, передается держателем эталона в Федеральный информационный фонд по обеспечению единства измерений (далее - Федеральный фонд) после даты свидетельства об аттестации.

• 3.   Федеральному государственному «Всероссийский научно-исследовательский им. Д.И.Менделеева» направить сведения государственное бюджетное учреждение исследовательский институт метрологической в Федеральный фонд.

  службы» для их

  надзора

• 4. Управлению метрологии, государственного контроля и Федерального агентства по техническому регулированию и метрологии обеспечить размещение информации об утверждении ГПС на официальном сайте Федерального агентства по техническому регулированию и метрологии в информационно-телекоммуникационной сети «Интернет».

• 5. Признать утратившим силу:

приказ Федерального агентства по техническому регулированию и метрологии от 15 декабря 2021 г. № 2886 «Об утверждении государственной поверочной схемы для средств измерений ускорения свободного падения»;

приказ Федерального агентства по техническому регулированию и метрологии от 30 августа 2022 г. № 2158 «О внесении изменения в пункт 5.1 Государственной поверочной схемы для средств измерений ускорения свободного падения, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 15 декабря 2021 г. № 2886».

• 6. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель руководителя

Г                             А

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 646O7OCB058O659469A85BF6D1B138CO Кону выдан: Лазаренко Евгений Русланович Действителен: с 20.12.2022 до 14.03.2024

УТВЕРЖДЕНА приказом Федерального агентства по техническому регулированию и метрологии от «10» августа 2023 г. № 1614

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ

ИЗМЕРЕНИЙ УСКОРЕНИЯ СВОБОДНОГО ПАДЕНИЯ

• 1.1. Государственная поверочная схема для средств измерений ускорения свободного падения распространяется на эталоны и средства измерений ускорения свободного падения (ускорения силы тяжести) и устанавливает порядок воспроизведения, хранения и передачи единицы ускорения при измерении ускорения свободного падения от государственного первичного специального эталона единицы ускорения в области гравиметрии с помощью вторичных и рабочих эталонов средствам измерений с указанием погрешностей и основных методов поверки.

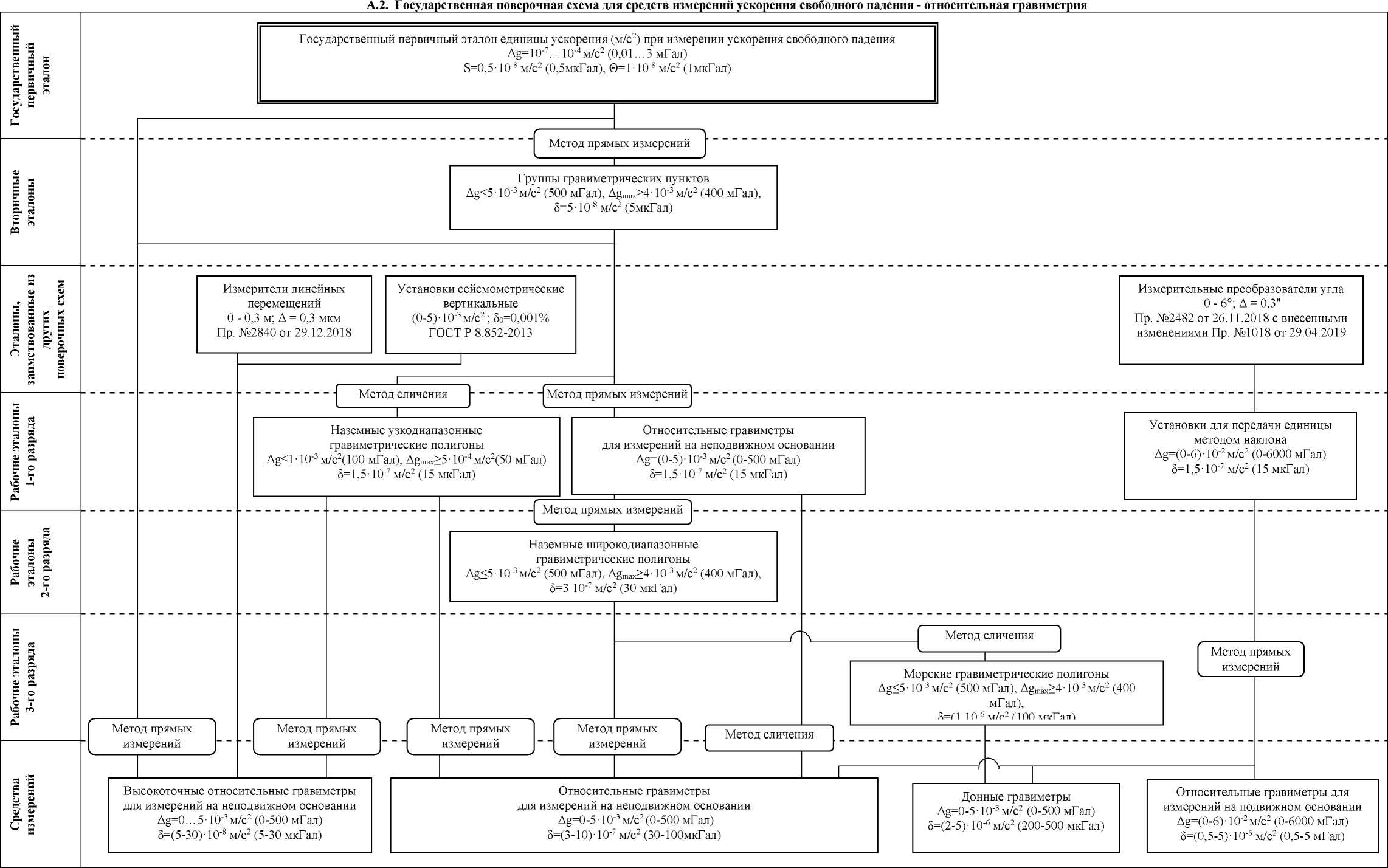

• 1.2. Графическая часть государственной поверочной схемы для средств измерений ускорения свободного падения представлена в приложении А (схемы А.1 и А.2).

В настоящей поверочной схеме использованы следующие нормативные ссылки:

• 2.1. Приказ Росстандарта от 26.11.2018 № 2482 «Об утверждении Государственной поверочной схемы для средств измерений плоского угла» (с внесенными изменениями, утвержденными приказом Росстандарта от 29.04.2019 № 1018 «О внесении изменений в приложение к приказу Федерального агентства по техническому регулированию и метрологии от 26 ноября 2018 г. № 2482 «Об утверждении Государственной поверочной схемы для средств измерений плоского угла»).

• 2.2. Приказ Росстандарта от 29.12.2018 № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 140^-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм».

• 2.3. ГОСТ Р 8.852-2013 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений единиц длины, скорости, ускорения и плоского угла для сейсмометрии».

3.1 Государственный первичный специальный эталон единицы ускорения в области гравиметрии (далее — ГПСЭ) ГЭТ 190-2023 предназначен для воспроизведения и хранения единицы ускорения при измерении ускорения свободного падения и ее передачи с помощью вторичных и рабочих эталонов средствам измерений в целях обеспечения единства измерений в стране.

В состав ГПСЭ входят:

абсолютные баллистические гравиметры;

средства передачи единицы ускорения, включающая в себя гравиметрические пункты с системой станций, образующих локальную гравиметрическую сеть и обеспечивающих воспроизведение разности значений ускорения свободного падения;

аппаратура контроля параметров гравиметрического пункта и окружающей среды;

вспомогательные средства, обеспечивающие работу ГПСЭ.

• 3.2. Диапазон значений ускорения свободного падения g, воспроизводимый ГПСЭ, составляет от 9,77 до 9,85 м/с² (от 977 до 985 Гал)¹⁾.

• 3.3. Диапазон значений разности ускорений свободного падения Ag, воспроизводимый ГПСЭ, составляет от V10^-7 до 340^-5 м/с² (от 10 мкГал до 3 мГал).

• 3.4.  ГПСЭ обеспечивает воспроизведение единицы со средним квадратическим отклонением результата измерений S, не превышающим 240^-8 м/с² (2 мкГал). Неисключенная систематическая погрешность 0 не превышает 1,8-10’⁸ м/с² (1,8 мкГал).

• 3.5. С целью обеспечения воспроизведения единицы ускорения при измерении ускорения свободного падения с указанной точностью должны быть соблюдены правила хранения и применения ГПСЭ, утвержденные в установленном порядке.

• 3.6. ГПСЭ применяют для передачи единицы ускорения при измерении ускорения свободного падения вторичным и рабочим эталонам и высокоточным средствам измерений методом сличения и методом прямых измерений.

• 4.1. В качестве эталонов, заимствованных из других поверочных схем, используют:

средства измерений по Государственной поверочной схеме для средств измерений длины в диапазоне от V10^-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной приказом Росстандарта от 29.12.2018 № 2840;

установки сейсмометрические вертикальные по ГОСТ Р 8.852-2013;

средства измерений по Государственной поверочной схеме для средств измерений плоского угла, утвержденной приказом Росстандарта от 26.11.2018 № 2482 (с внесенными изменениями, утвержденными приказом Росстандарта от 29.04.2019 № 1018).

• 4.2. Эталоны, заимствованные из других поверочных схем, используют для передачи единицы длины при калибровке относительных гравиметров методом задания линейного ускорения с использованием установок сейсмометрических вертикальных по ГОСТ Р 8.852-2013, а также для передачи единицы плоского угла установкам для калибровки относительных гравиметров методом наклона в поле силы тяжести.

⁾ 1 Гал = 0,01 м/с² - внесистемная единица линейного ускорения, применяемая в гравиметрии.

• 5.1. Для измерений абсолютного значения ускорения свободного падения g в качестве вторичных эталонов используют абсолютные гравиметры.

Диапазон значений ускорения свободного падения g, воспроизводимый вторичными эталонами, составляет от 9,77 до 9,85 м/с² (от 977 до 985 Гал).

Пределы допускаемых абсолютных погрешностей 5 вторичных эталонов не превышают 10^-7 м/с² (10^мкГал).

Вторичные эталоны применяют для передачи единицы ускорения при измерении ускорения свободного падения рабочим эталонам и средствам измерений методом сличения и методом прямых измерений.

• 5.2. Для измерений разности значений ускорения свободного падения Ag в качестве вторичных эталонов используют группы гравиметрических пунктов с разностями номинальных значений между пунктами в диапазоне до 540^-3 м/с² (500 мГал).

Пределы допускаемых абсолютных погрешностей вторичных эталонов 5 не превышают 540^-8 м/с² (5 мкГал).

Вторичные эталоны применяют для передачи единицы ускорения при измерении разности значений ускорения свободного падения рабочим эталонам и средствам измерений методом сличения и методом прямых измерений.

• 6.1. Для измерений абсолютного значения ускорения свободного падения g в качестве рабочих эталонов 1-го разряда используют абсолютные гравиметры с диапазоном измерений от 9,77 до 9,85 м/с² (от 977 до 985 Гал) и гравиметрические пункты с опорными значениями в пределах указанного диапазона. Пределы допускаемых абсолютных погрешностей рабочих эталонов

• 1-го разряда:

абсолютных гравиметров — не более 340^-7 м/с² (30 мкГал); гравиметрических пунктов — не более 340^-7 м/с² (30) мкГал).

Рабочие эталоны 1-го разряда применяют для передачи единицы ускорения при измерении ускорения свободного падения рабочим эталонам 2-го разряда и средствам измерений методом сличения и методом прямых измерений.

• 6.2. Для измерений разности значений ускорения свободного падения Ag в качестве рабочих эталонов 1-го разряда используют:

наземные узкодиапазонные гравиметрические полигоны с разностями значений между пунктами в диапазоне до V10^-3 м/с² (100 мГал), максимальным значением разности не менее 540^-3 м/с² (50 мГал) и пределами допускаемых абсолютных погрешностей 5 не более 1,5-10’⁷ м/с² (15 мкГал);

относительные гравиметры для измерений на неподвижном основании с диапазоном Ag от 0 до 540^-3 м/с² (от 0 до 500 мГал) и пределами допускаемых абсолютных погрешностей 5 не более 1,5-10’⁷ м/с² (15 мкГал);

установки для передачи единицы методом наклона с диапазоном Ag от 0 до 640^-2 м/с² (от 0 до 6000 мГал) и пределами допускаемых абсолютных погрешностей 5 не более 1,5-10’⁷ м/с² (15 мкГал).

Рабочие эталоны 1-го разряда применяют для передачи единицы ускорения при измерении разности ускорения свободного падения рабочим эталонам

• 2- го разряда и средствам измерений методом сличения и методом прямых измерений.

• 6.3. Для измерений абсолютного значения ускорения свободного падения g в качестве рабочих эталонов 2-го разряда используют гравиметрические пункты с опорными значениями в пределах диапазона g от 9,77 до 9,85 м/с² и пределами допускаемых абсолютных погрешностей 5 не более 540^-7 м/с² (50 мкГал).

Рабочие эталоны 2-го разряда применяют для передачи единицы ускорения при измерении ускорения свободного падения средствам измерений методом прямых измерений.

• 6.4. Для измерений разности значений ускорения свободного падения Ag в качестве рабочих эталонов 2-го разряда используют наземные ширококодиапазонные гравиметрические полигоны с разностями значений между пунктами в диапазоне до 540^-3 м/с² (500 мГал), максимальным значением разности не менее 440^-3 м/с² (400 мГал) и пределами допускаемых абсолютных погрешностей 5 не более 340^-7 м/с² (30 мкГал).

Рабочие эталоны 2-го разряда применяют для передачи единицы ускорения при измерении разности ускорения свободного падения рабочим эталонам

• 3- го разряда и средствам измерений методом сличений и методом прямых измерений.

• 6.5. Для измерений разности значений ускорения свободного падения Ag в качестве рабочих эталонов 3-го разряда используют морские гравиметрические полигоны с разностями значений между пунктами в диапазоне до 540^-3 м/с² (500 мГал), максимальным значением разности не менее 4^ 10^-3 м/с² (400 мГал) и пределами допускаемых абсолютных погрешностей 5 не более V10^-6 м/с² (100 мкГал).

Рабочие эталоны 3-го разряда применяют для передачи единицы ускорения при измерении разности ускорения свободного падения рабочим средствам измерений методом прямых измерений.

• 7.1. В качестве средств измерений абсолютных значений ускорения свободного падения g используют:

высокоточные абсолютные баллистические гравиметры с диапазоном g от 9,77 до 9,85 м/с² и пределами допускаемых абсолютных погрешностей 5 не более V10^-7 м/с² (10 мкГал);

абсолютные баллистические гравиметры с диапазоном g от 9,77 до 9,85 м/с² и пределами допускаемых абсолютных погрешностей 5 в диапазоне от 140^-7 до 3-10^-7 м/с² (от 10 до 30 мкГал);

абсолютные гравиметры с диапазоном g от 9,77 до 9,85 м/с² и пределами допускаемых абсолютных погрешностей 5 в диапазоне от 340^-7 до 1040^-7 м/с² (от 30 до 100 мкГал).

• 7.2. В качестве средств измерений разности значений ускорения свободного падения Ag используют:

высокоточные относительные гравиметры для измерений на неподвижном основании с диапазоном Ag от 0 до 540^-3 м/с² (от 0 до 500 мГал) и пределами допускаемых абсолютных погрешностей 5 в диапазоне от 540^-8 до 3040^-8 м/с² (от 5 до 30 мкГал);

относительные гравиметры для измерений на неподвижном основании с диапазоном Ag от 0 до 540^-3 м/с² (от 0 до 500 мГал) и пределами допускаемых абсолютных погрешностей 5 в диапазоне от 340^-7 до 1040^-7 м/с² (от 30 до 100 мкГал);

донные гравиметры с диапазоном Ag от 0 до 540^-3 м/с² (от 0 до 500 мГал) и пределами допускаемых абсолютных погрешностей 5 в диапазоне от 240^-6 до 540^-6 м/с² (от 200 до 500 мкГал);

относительные гравиметры для измерений на подвижном основании с диапазоном Ag от 0 до (у 10^-2 м/с² (от 0 до 6000 мГал) и пределами допускаемых абсолютных погрешностей 5 в диапазоне от 0,540^-5 до 540^-5 м/с² (от 0,5 до 5 мГал).
