МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

09 декабря 2025 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. Распространить действие методик поверки средств измерений, установленных   согласно приложению к настоящему приказу, на средства измерений, находящиеся в эксплуатации.

• 4. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления

хранится в системе электронного документооборота

Федерального агентства по техническому регулированию и метрологии

Сертификат: 7B1801563EA497F787EAF40A918A8D6F Кому выдан: Лазаренко Евгений Русланович Действителен: с 19.05.2025 до 12.08.2026

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

_екабря    2025 _г № ²⁶⁸⁶

Сведения об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

Лист № 1 Регистрационный № 88939-23                                         Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Счетчики газа турбинные РГ-Т (далее - счетчик) предназначены для измерения объема при рабочих условиях плавно меняющегося потока очищенного неагрессивного, неоднородного по химическому составу газа, в том числе природного газа по ГОСТ 5542-2022, воздуха, азота и других неагрессивных газов.

Описание средства измерений

Принцип действия счетчика основан на использовании энергии потока газа для вращения чувствительного элемента счетчика - измерительного турбинного колеса. При этом при взаимодействии потока газа с измерительным турбинным колесом последнее вращается со скоростью, пропорциональной скорости (объемному расходу) измеряемого газа. Вращательное движение измерительного турбинного колеса через механический редуктор и магнитную муфту передается на счетный механизм, показывающий объемное количество газа, прошедшее через счетчик за время измерения.

Конструктивно счетчик представляет собой прочный корпус с установленным на нем счетным механизмом. В проточной части корпуса установлено устройство измерительное, выполненное в виде конструктивно законченного узла, включающего в себя струевыпрямитель, измерительное турбинное колесо, редуктор, магнитную муфту и шарикоподшипниковые опоры вращения.

Счетный механизм состоит из восьми цифровых роликов. К счетному механизму счетчика подключен низкочастотный датчик импульсов ТВ53 или IN-S10. Электрические цепи датчиков импульсов ТВ53 и IN-S10 состоят из последовательно соединенных резисторов и герконов. Рабочий геркон формирует счетные импульсы, количество которых пропорционально объему газа, прошедшему через счетчик. При появлении сильного внешнего магнитного поля контакты контрольного геркона размыкаются. Для удобства считывания показаний корпус счетной головы имеет возможность поворачиваться вокруг вертикальной оси на 355°.

На корпусе счетчика имеются, в зависимости от типоразмера и исполнения счетчика, одно или два места для отбора давления и одно или два места установки гильзы датчика температуры. При отсутствии гильз датчиков температуры отверстия закрыты резьбовыми заглушками.

В зависимости от материала корпуса счетчики имеют исполнения: К1, К2, К3 и К4.

В зависимости от максимального рабочего давления счетчики имеют исполнения: PN16 и PN100.

В зависимости от измеряемого диапазона расхода газа счетчики имеют типоразмеры: G65; G100; G160; G250; G400; G650; G1000; G1600; G2500; G4000.

В зависимости от типа счетного механизма счетчики имеют исполнения: Т1, С1 и С1В.

В зависимости от метрологических характеристик счетчики выпускаются в исполнении «О» (основное), «3С», «4С», «5С», «6С», «2», «2У», «3», «4», «5», «6».

В зависимости от исполнения корпуса счетчик дополнительно может быть оснащен масляным насосом.

Дополнительно по заказу счетчики могут комплектоваться среднечастотным и высокочастотным датчиком импульсов.

Структура условного обозначения счетчика:

РГ-Т [1]-[2]-[3]-[4], где:

• [1] - типоразмер: G65; G100; G160; G250; G400; G650; G1000; G1600; G2500; G4000;

• [2] - диаметр условного прохода: DN 50, DN 80, DN 100, DN 150, DN 200, DN 250, DN 300;

• [3] - исполнение в зависимости от предельного рабочего давления: PN16, PN100;

• [4] - исполнение в зависимости от метрологических характеристик: «О», «3С», «4С», «5С», «6С», «2», «2У», «3», «4», «5», «6».

Пример условного обозначения счетчика типоразмера G400, с номинальным диаметром DN 100, максимальным рабочим давлением 1,6 МПа, исполнения в зависимости от метрологических характеристик «2У»: РГ-Т G400-DN 100-PN16-2y.

Общий вид счетчиков представлен на рисунке 1.

Пломбировку от несанкционированного доступа осуществляют с помощью проволоки и свинцовой (пластмассовой) пломбы. Знак поверки наносят на пломбу винта крепления счетного механизма.

Заводской номер в виде цифрового кода наносится на маркировочную табличку одним из следующих методов: методом термопечати, лазерной маркировки или нанесением краски. Места нанесения заводского номера и знака утверждения типа представлены на рисунке 2. Схема пломбировки от несанкционированного доступа и место нанесения знака поверки представлены на рисунке 3.

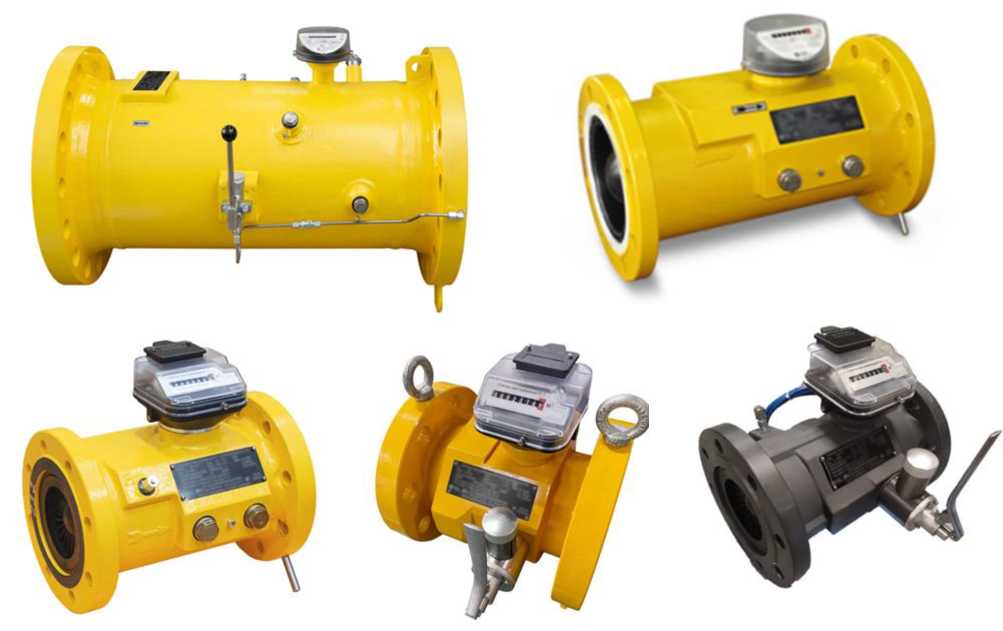

Рисунок 1 - Общий вид основных исполнений счетчиков

Метрологические и технические характеристики

Таблица 2 - Пределы допускаемой относительной погрешности при измерении объема

Таблица 3 - Основные технические характеристики

Таблица 4 - Показатели надежности

Знак утверждения типа

наносится на маркировочную табличку методом термопечати, лазерной гравировки или нанесением краски и на титульный лист паспорта типографским способом или методом печати.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Сведения о методиках (методах) измерений

приведены в разделе 2 руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р 8.993-2020 Государственная система обеспечения единства измерений. Общие требования к средствам измерений расхода и объема газа

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (перечень, пункт 6.7.1)

Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа»

ЛГТИ.407221.011 ТУ «Счетчики газа турбинные РГ-Т. Технические условия»

Правообладатель

Общество с ограниченной ответственностью «РАСКО Газэлектроника»

(ООО «РАСКО Газэлектроника»)

ИНН 5243013811

Юридический адрес: 607220, Нижегородская обл., г. Арзамас, ул. 50 лет ВЛКСМ, д. 8А

Изготовитель

Общество с ограниченной ответственностью «РАСКО Газэлектроника»

(ООО «РАСКО Газэлектроника»)

ИНН 5243013811

Адрес: 607220, Нижегородская обл., г. Арзамас, ул. 50 лет ВЛКСМ, д. 8А

Испытательный центр

Общество с ограниченной ответственностью Центр Метрологии «СТП»

(ООО ЦМ «СТП»)

Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, к. 5, офис 7

Телефон: (843) 214-20-98, факс: (843) 227-40-10

Web-сайт: http://www.ooostp.ru

E-mail: office@ooostp.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311229

Лист № 1 Регистрационный № 71934-18                                        Всего листов 11

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Регистраторы электрических событий цифровые РЭС-3 (далее по тексту - регистраторы) предназначены для измерений напряжения и силы постоянного и переменного тока, угла сдвига фаз, электрической мощности, коэффициента мощности и частоты переменного тока, применения в автоматизированных системах измерения, контроля, сигнализации и управления на энергообъектах генерации и передачи электроэнергии, энергообъектах электроснабжающих организаций и потребителей электрической энергии, в других отраслях промышленности и народного хозяйства, требующих регистрации параметров штатных и аварийных электрических процессов.

Описание средства измерений

Принцип действия регистраторов заключается в аналого-цифровом преобразовании входных электрических сигналов и расчета на их основе текущих параметров электрического режима.

Регистраторы представляют собой промышленные, проектно-компонуемые, программно-конфигурируемые, модульные средства измерений с функцией регистрации и хранения результатов измерений.

Обработка хранимой информации встроенными программными средствами позволяет определить интегральные значения электрических величин (силы постоянного и переменного тока, напряжения постоянного и переменного тока, электрической мощности, параметров трехфазной сети и др.), характеризующих зарегистрированный процесс, на требуемом отрезке времени. Начало и продолжительность процесса записи (регистрации) определяются программными уставками. Передача измерительной информации во внешние информационные системы производится через сеть Ethernet.

Конструктивно регистраторы выпускаются в трех исполнениях: переносном, стационарном (блочном) и шкафном.

Регистраторы состоят из:

• — блока электроники;

• — блока ввода дискретных сигналов;

• — блока ввода аналоговых сигналов;

• — блока ввода дискретных и аналоговых сигналов (блока клеммного соединителя);

• — блока сигнализации.

Структура условного обозначения

РЭС-3-XX-YYYZ

где,

разряды кодовой группы ХХ обозначают количество аналоговых входов и могут принимать значения до: 8; 16; 32; 64; 128 кратные двум;

разряды кодовой группы YYY обозначают конфигурацию аналоговых и дискретных входов и варианты исполнения, приведены в таблицах 1 и 2:

разряд кодовой группы Z обозначает вид климатического исполнения и тип атмосферы по ГОСТ 15150:

— УХЛ3.1 - для макроклиматических районов с умеренным и холодным климатом и типом атмосферы II (для шкафного исполнения);

— УХЛ4 - для макроклиматических районов с умеренным и холодным климатом и типом атмосферы II;

— ТВ4.1 - для макроклиматического района с влажным и тропическим климатом и типом атмосферы IV.

Примечания

• 1 Количество аналоговых входов соответствует количеству измерительных каналов и указано в формуляре на регистратор.

• 2 Вид климатического исполнения УХЛ4 в условном обозначении допускается не указывать, при отсутствии в условном обозначении кодовой группы Z (по умолчанию), подразумевается климатическое исполнение УХЛ4.

Серийный номер наносится на маркировочную табличку любым технологическим способом в виде цифрового кода.

Общий вид регистраторов с указанием мест нанесения знака утверждения типа представлен на рисунках 1-4. В шкафном исполнении могут использоваться аналогичные электротехнические шкафы, отличающиеся от приведенных на рисунках 3, 4. Конструкция регистраторов и условия эксплуатации не предусматривают нанесение знака поверки непосредственно на регистраторы. Пломбирование мест настройки (регулировки) регистраторов не предусмотрено.

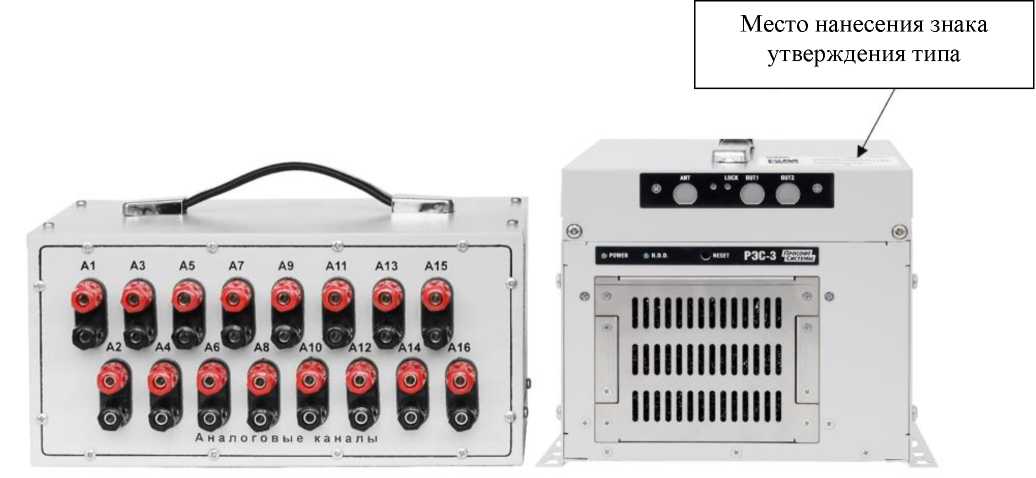

Рисунок 1 - Общий вид регистраторов в переносном исполнении с указанием места нанесения знака утверждения типа

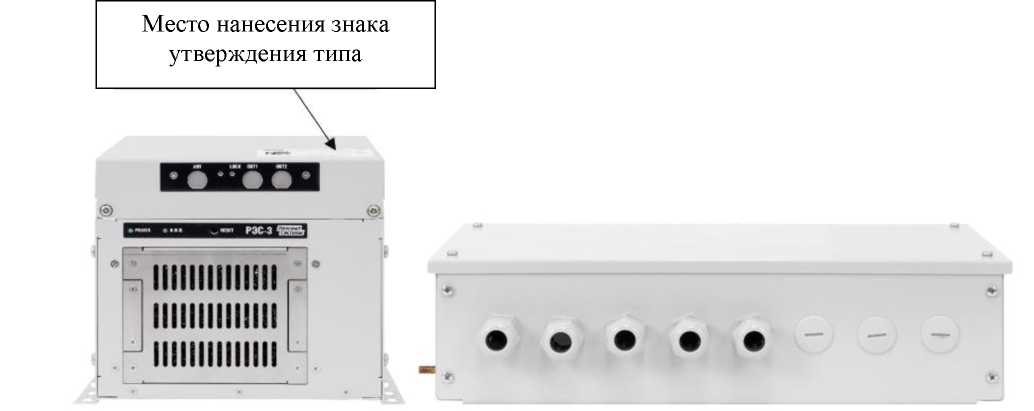

Рисунок 2 - Общий вид регистраторов в стационарном (блочном) исполнении с указанием места нанесения знака утверждения типа

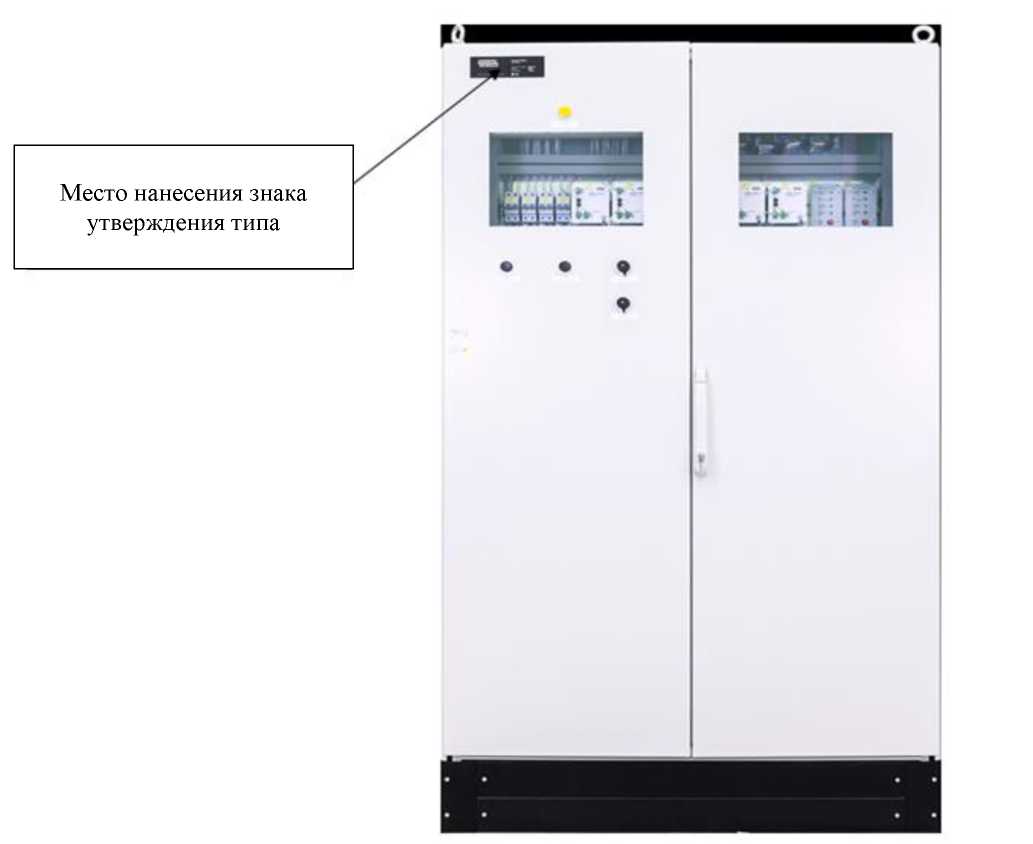

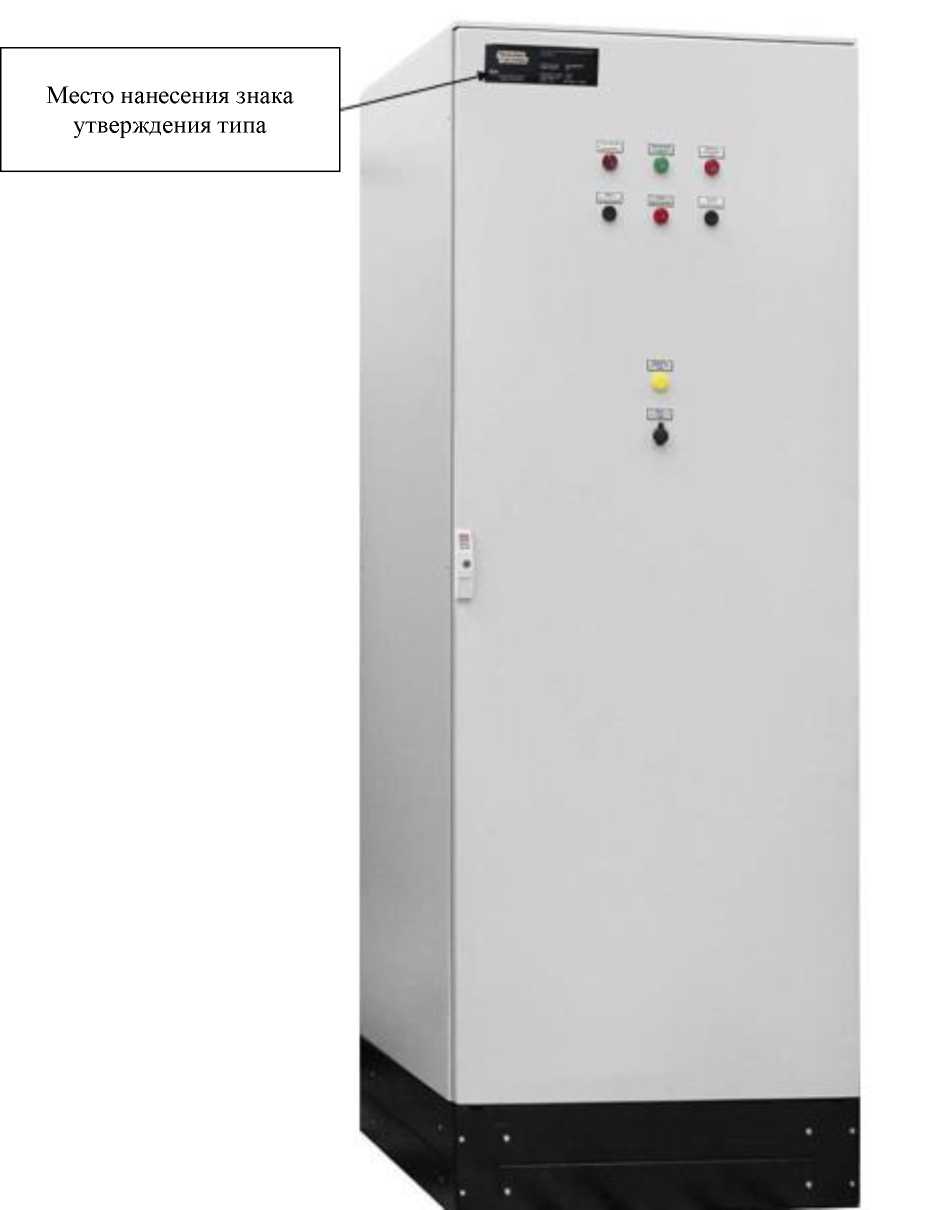

Рисунок 3 - Общий вид регистратора с одним блоком электроники в шкафном исполнении с указанием места нанесения знака утверждения типа

Место нанесения

заводского номера

Место нанесения знака

утверждения типа

Рисунок 2 - Места нанесения заводского номера, знака утверждения типа

2

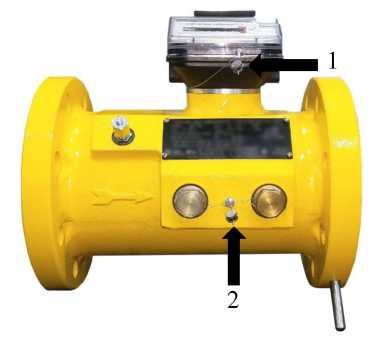

Рисунок 3 - Схема пломбировки от несанкционированного доступа и место нанесения знака поверки (1 - место нанесения знака поверки, 2 - место для установки пломбы завода-изготовителя)

1

1

2

Рисунок 4 - Общий вид регистратора с двумя блоками электроники в шкафном исполнении с указанием места нанесения знака утверждения типа

РЭС-З-64-020

’ПрософтА

■ Системы

Серийный номер 09238134 Напряжение питания ипит = 220 В

Потребляемый ток 1потр = 1.2 А

Масса: 45 кг

Регистратор электрических событий цифровой РЭС-3

Степень защиты: IP20

Дата изготовления O9jp?

ООО “Прософт-Системы". Россия г Екатеринбург [Ц[ О

знака утверждения типа

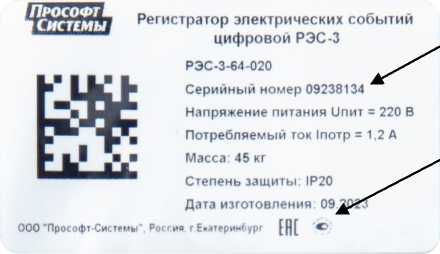

Рисунок 5 - Общий вид маркировочной этикетки регистратора переносного исполнения с указанием места нанесения знака утверждения типа, места нанесения серийного номера

Место нанесения серийного номера

РЭС-3-32-051

Прософт I I Системы

Серийный номер 09238133

Напряжение питания 11пит = 220 В

Потребляемый ток 1потр = 1.2 А

Масса: 32 кг

Регистратор электрических событий цифровой РЭС-3

Степень защиты: IP20

Дата изготовления: 09 202,

ООО "Прософт-Систеглы". Россия г Екатеринбург ЕН[ <

Место нанесения

знака утверждения типа

Место нанесения серийного номера

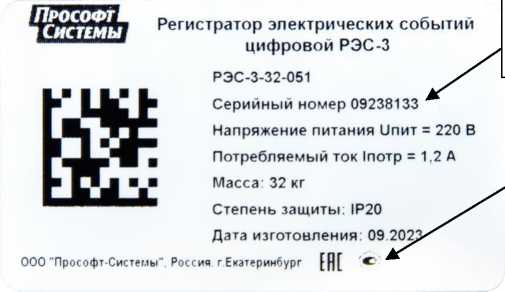

Рисунок 6 - Общий вид маркировочной этикетки регистратора стационарного (блочного)

исполнения с указанием места нанесения знака утверждения типа, места нанесения серийного номера

Место нанесения

знака

нанесения серийного номера

ООО "Прософт-Системы' Россия, г.Екатеринбург

Напряжение питания: Потребляемый ток:

Масса: 260 кг

Рисунок 7 - Общий вид маркировочной таблички регистратора шкафного исполнения с указанием места нанесения знака утверждения типа, места нанесения серийного номера

Программное обеспечение

Программное обеспечение (далее по тексту - ПО) регистратора делится на метрологически значимую и метрологически незначимую части. Метрологически незначимая часть ПО допускает вносить изменения и дополнения, не влияющие на идентификационные данные метрологически значимой части ПО.

Уровень защиты метрологически значимой части ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные метрологически значимой части программного обеспечения приведены в таблице 3.

аблица 3 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Метрологические и технические характеристики регистраторов приведены в таблицах 4 и 5.

Таблица 4 - Метрологические характеристики регистраторов

Таблица 5 -Технические характеристики регистраторов

аблица 6 - Показатели надежности

Знак утверждения типа

наносится на маркировочную табличку регистратора шкафного исполнения и на маркировочную этикетку блока электроники регистратора стационарного (блочного) и переносного исполнений, на титульный лист эксплуатационных документов - типографским способом.

Комплектность средства измерений

Комплект поставки регистраторов приведен в таблице 7.

Таблица 7 - Комплектность регистраторов

Сведения о методиках (методах) измерений

приведены в подразделе 1.4 «Устройство и работа» документа ПБКМ.421451.001 РЭ «Регистраторы электрических событий цифровые РЭС-3. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 18.08.2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10"¹ до 240⁹ Гц»

Приказа Росстандарта от 17.03.2022 г. № 668 «Об утверждении Государственной поверочной схемы для средств измерений силы переменного электрического тока от 140^-8 до 100 А в диапазоне частот от 1-10"¹ до 140⁶ Гц»

Приказ Росстандарта от 23.07.2021 г. № 1436 «Об утверждении Государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»

Приказ Росстандарта от 01.10.2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140^-16 до 100 А»

Приказ Росстандарта от 28.07.2023 № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»

ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»

РД 34.35.310-97 «Общие технические требования к микропроцессорным устройствам защиты и автоматики энергосистем»

ПБКМ.421451.001 ТУ «Регистраторы электрических событий цифровые РЭС-3. Технические условия»

Изготовитель

Общество с ограниченной ответственностью «Прософт-Системы»

(ООО «Прософт-Системы»)

ИНН 6660149600

Адрес: 620102, г. Екатеринбург, ул. Волгоградская, 194а

Телефон: +7 (343) 356-51-11

Факс: +7 (343) 310-01-06

Web-сайт: www.prosoftsystems.ru

E-mail: info@prosoftsystems.ru

Испытательный центр

Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии»

Адрес: 117546, г. Москва, Харьковский пр-д, д. 2, этаж 2, помещ. I, ком. 35,36

Телефон: +7 (495) 278-02-48

E-mail: info@ic-rm.ru

Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.

В части вносимых изменений

Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО»

(ООО «НИЦ «ЭНЕРГО»)

Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17

Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. № 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. 15)

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.314019

Регистрационный № 70359-18

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Теплосчётчики СТ-17У (далее - теплосчётчики) предназначены для измерений:

- количества тепловой энергии, объёмного расхода (объёма), температуры, разности температур теплоносителя в закрытых системах водяного теплоснабжения.

Описание средства измерений

Принцип действия теплосчётчиков состоит в обработке вычислителем измерительных сигналов, поступающих от ультразвукового датчика объёмного расхода (далее - датчик объёмного расхода), пары термопреобразователей сопротивления Pt 1000 (далее - пары датчиков температуры), вычисления и отображения на индикаторном устройстве вычислителя (далее -индикаторное устройство) результатов измерений:

• - суммарного с нарастающим итогом значения количества тепловой энергии, Гкал;

• - текущих значений температуры и разности температур теплоносителя, °С;

• - текущего значения объёмного расхода теплоносителя, м³/ч;

• - суммарного с нарастающим итогом значения объёма теплоносителя, м³.

Теплосчётчики конструктивно выполнены в виде единых теплосчётчиков, соответствующих классу 2 по ГОСТ Р ЕН 1431-1-2011.

Теплосчётчики выпускаются в четырёх модификациях, отличающихся номинальным расходом и диаметром условного прохода. Данные модификации имеют различные исполнения, которые отличаются форм-фактором корпуса вычислителя, местом установки (подающий или обратный трубопровод) датчика объёмного расхода и интерфейсами связи.

Для передачи результатов измерений во внешние устройства теплосчётчики комплектуются интерфейсом связи: M-bus, RS-485, Wireless M-bus, LoRaWan, NB-IoT, оптический интерфейс, импульсный выход.

В архиве энергонезависимой памяти теплосчётчика хранятся результаты измерений и диагностическая информация.

Ёмкость архива теплосчётчиков не менее: часового - 60 суток, суточного - 6 месяцев, месячного - 38 месяцев.

Обозначение теплосчётчика:

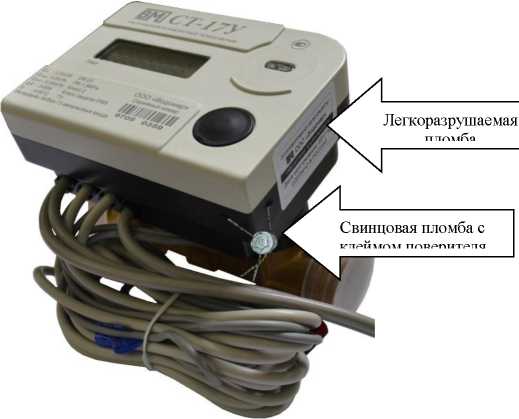

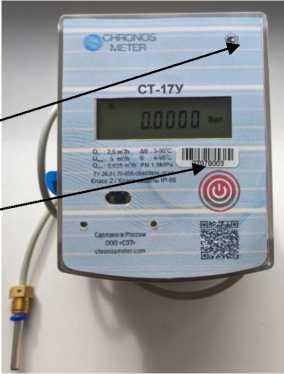

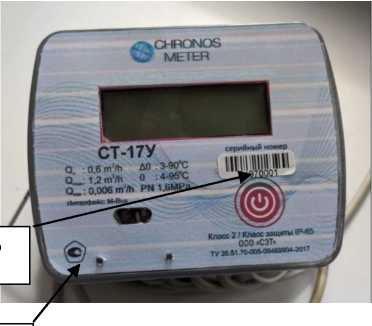

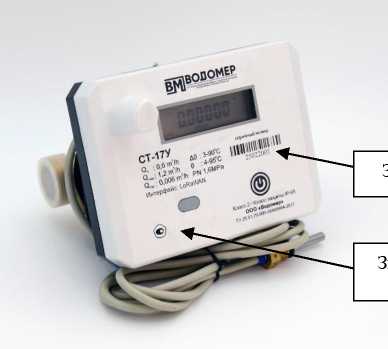

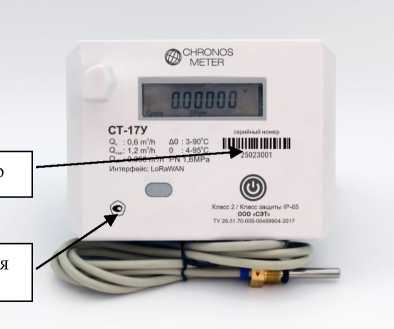

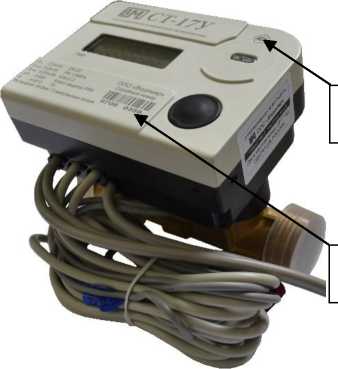

Общий вид теплосчётчиков СТ-17У с различными исполнениями вычислителя представлен на рисунке 1, где: пустое знакоместо - стандартное исполнение (рис. 1а); «01» -исполнение 01 (рис. 1б); «02» - исполнение 02 (рис. 1в), «03» - исполнение 03 (рис. 1г).

Знак утверждения типа

Знак утверждения типа

Х

Заводской номер

Класс 21 Кпаос зашиты IP-®

ООО.СЭТ. , ту^лмюмывжн-кп

Знак утверждения

типа

Заводской номер

Знак утверждения типа

в) СТ-17У-02-Х-Х-Х

Знак утверждения

типа

Заводской номер

Интерфейс: LoRaWAN

СТ-17У                   серийный номер

Q         ГЖ 11Ш1111Н1Н11111111

л"'^: " 7D0 Si■ гн I bMPa У~-^|Г .......

г) СТ-17У-03-Х-Х-Х

Рисунок 1 - Общий вид теплосчётчика СТ-17У с различными исполнениями вычислителя

Для предотвращения несанкционированного доступа на вычислитель наносится легкоразрушаемая пломба в виде наклейки завода-изготовителя и навешивается свинцовая пломба с клеймом поверителя. Также организацией, устанавливающей теплосчётчик, пломбируются места установки датчиков температуры. Схема пломбировки теплосчётчиков СТ-17У и обозначение места нанесения знака поверки представлены на рисунке 2 (на примере СТ-17У-Х-Х-Х).

Легкоразрушаемая пломба

Свинцовая пломба с

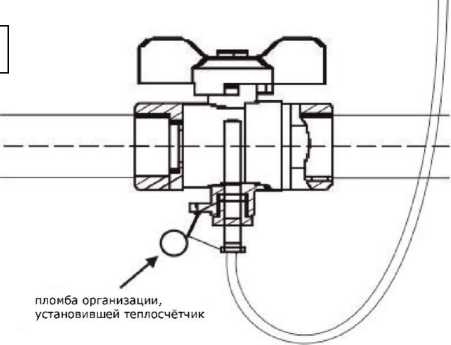

Рисунок 2 - Схема пломбировки теплосчётчиков СТ-17У

Заводской номер теплосчётчика в цифровом формате наносится на лицевую сторону вычислителя под штрих-кодом методом лазерной гравировки или фотохимическим методом в соответствии с рисунком 1.

Программное обеспечение

Теплосчётчики имеют встроенное программное обеспечение (ПО): «JOY» (стандартное исполнение вычислителя), «YSV» (исполнения вычислителя «01», «03»), «TSU» (исполнение вычислителя «02»). ПО устанавливается (прошивается) в памяти вычислителя при изготовлении. В процессе эксплуатации ПО не может быть изменено, т.к. пользователь не имеет к нему доступа.

ПО предназначено для сбора, преобразования, обработки, отображения на индикаторном устройстве вычислителя и передачи во внешние измерительные системы результатов измерений и диагностической информации.

Нормирование метрологических характеристик теплосчётчиков проведено с учётом влияния ПО.

Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Продолжение таблицы 2

Таблица 3 - Основные технические характеристики

Таблица 4 - Показатели надёжности

Знак утверждения типа

наносится на лицевую сторону вычислителя в соответствии с рисунком 1, любым технологическим способом, обеспечивающим чёткое изображение этого знака, его стойкость к внешним воздействующим факторам, а также сохраняемость, и на титульном листе руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность теплосчётчика

Сведения о методиках (методах) измерений приведены в п. 2.1 документа РЭ 26.51.70-005-06469904-2017.

Нормативные документы, устанавливающие требования к средству измерений

Постановление Правительства РФ от 16 ноября 2020 г. №1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений», в части п. 6.19.1 и 6.19.2

Приказ Минстроя России от 17.03.2014 № 99/пр «Об утверждении Методики осуществления коммерческого учёта тепловой энергии, теплоносителя»

Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 26.09.2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости»

Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт) № 2712 от 19 ноября 2024 г. «Об утверждении Государственной поверочной схемы для средств измерений температуры»

ГОСТ Р 51649-2014 Теплосчётчики для водяных систем теплоснабжения. Общие технические условия

ГОСТ Р ЕН 1434-1-2011 Теплосчётчики. Часть 1. Общие требования

ТУ 26.51.70-005-06469904-2017 Теплосчётчики СТ-17У. Технические условия

Изготовитель

Общество с ограниченной ответственностью «Водомер»

(ООО «Водомер»)

ИНН 5029217654

Адрес: 141002, Московская обл., г. Мытищи, ул. Колпакова, д. 2, к. 14, оф. 63 Телефон/факс: +7 (495) 407-06-94

Web-сайт: http://www.vodomer.su

Е-mail: info@vodomer.su

Общество с ограниченной ответственностью «Сфера экономных технологий» (ООО «СЭТ»)

ИНН 5506227284

Адрес: 644027, г. Омск, ул. Л. Чайкиной, д. 8 Телефон/факс: +7 (3812) 30-17-41

Web-сайт: http://www.chronosmeter.com

Е-mail: mail@set-omsk.ru

Испытательный центр

Закрытое акционерное общество  Консалтинго-инжиниринговое  предприятие

«Метрологический центр энергоресурсов»

(ЗАО КИП «МЦЭ»)

Адрес: 125424, РФ, г. Москва, Волоколамское ш., д. 88, стр. 8

Телефон: (495) 491-78-12, (495) 491-86-55

Е-mail: sittek@mail.ru, kip-mce@nm.ru

Уникальный номер записи об аккредитации в Реестре аккредитованных лиц -RA.RU.311313
