МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

06 февраля 2020 г.                                                   199

............................ №____

Москва

О продлении и переоформлении свидетельства об утверждении типа средства измерений № 58417 «Трансформаторы напряжения антирезонансные однофазные НАМИ»

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями АО «РЭТЗ Энергия» от 09 декабря 2019 г. № 109/ОПС и № 1Ю/ОГК, приказываю:

• 1. Переоформить свидетельство об утверждении типа № 58417 «Трансформаторы напряжения антирезонансные однофазные НАМИ», зарегистрированных в Федеральном информационном фонде по обеспечению единства измерений под номером № 60353-15, в связи с переименованием изготовителя с ОАО «РЭТЗ Энергия», г. Раменское Московской обл. на АО «РЭТЗ Энергия», г. Раменское Московской обл.

  г.

• 2. Продлить срок действия свидетельства об утверждении типа № 58417 «Трансформаторы напряжения антирезонансные однофазные НАМИ» на последующие 5 лет. f—

  gghipc ля (А.М. Кузьмину), в соответствии льства с описанием

• 3. Управлению i эсу, ФГУП «ВНИИМС» с Административным

  (ЯЖ^          вбеенёчйть

  типа средства измерени

  4. Контроль за исз                     приказа остг вляю за собой.

  С.С. Голубев

  Заместитель Руководителя

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «06» февраля 2020 г. № 199

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы напряжения антирезонансные однофазные НАМИ

Трансформаторы напряжения антирезонансные однофазные НАМИ (далее -трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических сетях переменного тока промышленной частоты классов напряжения 110, 220, 330 и 500 кВ.

Трансформаторы представляют собой однофазные электромагнитные масштабные измерительные преобразователи.

Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.

Трансформаторы НАМИ антирезонансные однофазные. Внутренняя изоляция -масляная, внешняя - фарфоровая (полимерная).

Трансформаторы имеют до четырех вторичных обмоток - основных (для АИИС КУЭ, измерений и (или) защиты) и (или) дополнительных (для цепей релейной защиты). Возможно исполнение с вторичной обмоткой для отбора мощности.

Трансформаторы выпускаются в четырех модификациях, отличающихся номинальным напряжением первичной обмотки и конструктивными особенностями.

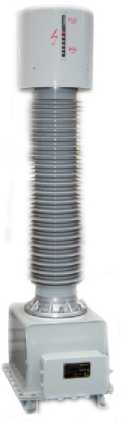

Трансформаторы НАМИ-110 имеют герметичную конструкцию и состоят из активной части (сердечника и обмоток), размещенной в герметичном баке, и изоляционной фарфоровой (полимерной) покрышки с металлическим компенсатором давления, обеспечивающим компенсацию температурных изменений объема масла и защиту внутренней изоляции от увлажнения. Компенсатор закрыт защитным колпаком с прорезью для визуального контроля уровня масла.

На баке расположены: коробка низковольтных зажимов, крюки для подъема, пробка для взятия пробы масла, пробка для слива масла, два заземляющих зажима и табличка трансформатора.

В коробке низковольтных зажимов установлены сальники для ввода кабелей вторичной коммутации и пломбируемая от несанкционированного присоединения коробка с выводами вторичных обмоток.

Трансформаторы НАМИ-220, НАМИ-330, НАМИ-500 имеют каскадную конструкцию и состоят из двух (НАМИ-220) или трех (НАМИ-330, НАМИ-500) ступеней в фарфоровых корпусах с металлическими фланцами. Каждая ступень трансформаторов имеет по два магнитопровода, закрепленных на соответствующих фланцах. Каждая ступень трансформатора имеет также компенсатор давления, обеспечивающий компенсацию температурных изменений объема масла. Компенсатор закрыт защитным кожухом с крышкой с прорезью для визуального контроля уровня масла. На уровень масла в трансформаторе указывает верхняя гофра компенсатора давления.

Трансформаторы имеют первичную, выравнивающую, связующую обмотки, а также до четырех вторичных обмоток - основных (для АИИСКУЭ, измерения и (или) защиты) и (или) дополнительных (для цепей релейной защиты). Возможно исполнение с вторичной обмоткой для отбора мощности. Обмотки изолированы бумажно-масляной изоляцией. Линейный вывод А первичной обмотки расположен на металлической крышке верхней ступени. Вывод Х первичной обмотки, выводы основной вторичной и дополнительной вторичной обмоток расположены в коробке выводов нижней ступени. Выводы основной вторичной обмотки АИИСКУЭ находятся в отдельной коробке выводов.

Трансформаторы НАМИ-330, НАМИ-500 в верхней части имеют экран в виде металлического кольца.

На корпусе трансформаторов имеется табличка технических данных.

Трансформаторы относятся к однофункциональным изделиям.

Рабочее положение трансформаторов в пространстве - вертикальное.

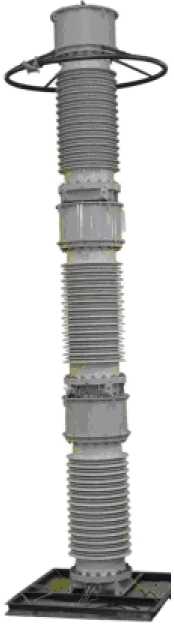

Рисунок 3 - Общий вид трансформаторов

напряжения НАМИ-330

Рисунок 4 - Общий вид трансформаторов

напряжения НАМИ-500

Таблица 1 - Метрологические и технические характеристики трансформаторов напряжения

антирезонансных однофазных НАМИ

наносится на табличку технических данных трансформатора электрографическим способом и на титульный лист руководства по эксплуатации и паспорта типографским способом.

Таблица 2 - Комплектность средства измерений

осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».

Основные средства поверки: трансформатор напряжения эталонный ОМОН-110 (регистрационный номер в Федеральном информационном фонде № 59180-14), трансформатор напряжения эталонный ОМОН-220 (регистрационный номер в Федеральном информационном фонде № 59181-14), трансформатор напряжения эталонный ОМОН-330/500 (регистрационный номер в Федеральном информационном фонде № 59182-14), прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде № 24719-03); магазин нагрузок МР3025 (регистрационный номер в Федеральном информационном фонде № 22808-07).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия

ГОСТ Р 8.746-2011 ГСИ. Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0, 1/^3 до 750/\3 кВ

ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки

ТУ 3414-023-11703970-03 Трансформаторы напряжения антирезонансные однофазные серии НАМИ. Технические условия

Акционерное общество «Раменский электротехнический завод Энергия»

(АО «РЭТЗ Энергия»)

ИНН 5040010981

Адрес: 140105, г. Раменское Московской обл., ул. Левашова, д. 21

Телефон (факс): +7 (496) 463 66 93 (+7 (496) 467 96 79)

Web-сайт: http://www.ramenergy.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон (факс): +7 (495) 437-55-77 (+7 (495) 437-56-66)

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.

В части вносимых изменений:

Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии»

Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35, 36

Телефон: +7 (495) 278-02-48

E-mail: info@ic-rm.ru

Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.

Заместитель

Руководителя Федерального агентства по техническому регулированию и метрологии

М.п.

«06 » февраля 2020 г.
