МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

18 февраля 2022 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений об изготовителях (правообладателях) утвержденных типов средств измерений согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

  4. Контроль за исполнением настоящего приказа оставлякхза собой. Подлинник электронного документа, подписанного ЭП,

хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

Сертификат: 02A929BS000BAEF7814AB38FF70B046437 Кому выдан: Шалаев Антон Павлович

Действителен: с 27.12.2021 до 27.12.2022

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «18» февраля 2022 г. № 420

Сведения

об утвержденных типах средств измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «18» февраля 2022 г. № 420

Лист № 1 Регистрационный № 22484-13                                        Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики холодной и горячей воды СВМ (СВМ-25, СВМ-25Д, СВМ-32, СВМ-32Д, СВМ-40, СВМ-40Д, СВМ-40С, СВМ-40СД)

Счетчики холодной и горячей воды СВМ (СВМ-25, СВМ-25Д, СВМ-32, СВМ-32Д, СВМ-40, СВМ-40Д, СВМ-40С, СВМ-40СД) предназначены для измерения объема холодной и горячей воды по СанПиН 2.1.4.1074-2001, протекающей по трубопроводу при температуре от 5^оС до 90 ^оС при давлении не более 1,0 МПа (10 кгс/см²).

Принцип работы счетчиков состоит в измерении числа оборотов крыльчатки, вращающейся под действием протекающей через счетчик воды. Количество оборотов крыльчатки пропорционально объему протекшей воды. Непосредственно на крыльчатке имеется ведущая магнитная муфта, передающая вращение ведомой магнитной муфте, которая находится в счетном механизме. На шкале счетного механизма имеется сигнальная звездочка (отражатель), обеспечивающая повышение разрешающей способности счетчика и используемая при поверке счетчика на установке поверочной с оптоэлектронным узлом съема сигналов.

Базовые модели счетчиков СВМ-25, СВМ-32, СВМ-40, СВМ-40С позволяют вести измерения путем непосредственного считывания объема с индикаторного устройства.

Модификации счетчиков СВМ-25Д, СВМ-32Д, СВМ-40Д, СВМ-40СД имеют дополнительно установленный магнитоуправляемый герметизированный контакт (геркон) для получения импульсного дистанционного сигнала.

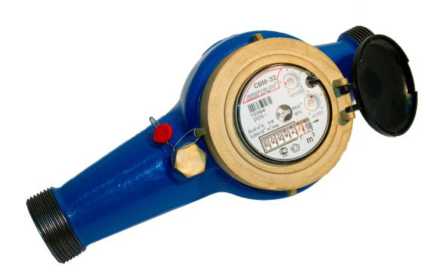

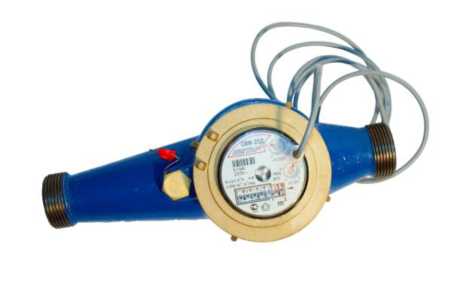

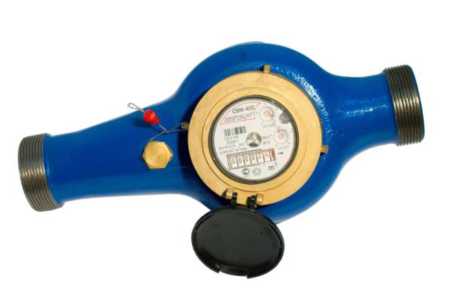

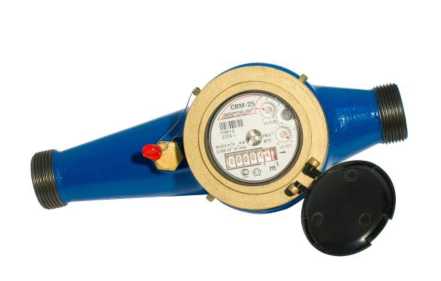

Рисунок 1 - Общий вид счетчиков СВМ

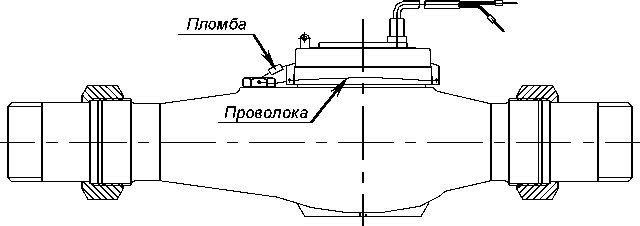

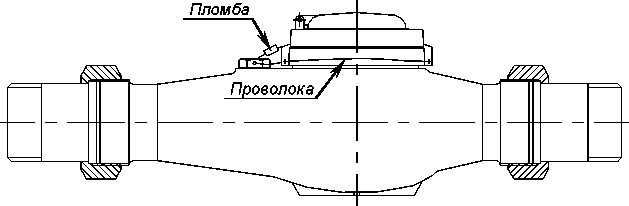

Рисунок 2 - Схема пломбирования счетчиков СВМ

Таблица 1

наносится в нижнюю часть лицевой панели счетчиков флексографским способом и в центр титульного листа руководства по эксплуатации типографским способом.

В комплект поставки входят:

- счетчик воды

- руководство по эксплуатации

- гайка

- прокладка

- штуцер

Методика (метод) измерений содержится в руководстве по эксплуатации на счетчики холодной и горячей воды СВМ (СВМ-25, СВМ-25Д, СВМ-32, СВМ-32Д, СВМ-40, СВМ-40Д, СВМ-40С, СВМ-40СД).

Нормативные и технические документы, устанавливающие требования к счетчикам холодной и горячей воды СВМ (СВМ-25, СВМ-25Д, СВМ-32, СВМ-32Д, СВМ-40, СВМ-40Д, СВМ-40С, СВМ-40СД)

ГОСТ Р 50193.1-92 Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования.

ГОСТ Р 50601-93 Счетчики питьевой воды крыльчатые. Общие технические условия.

ПДЕК.407223.001 ТУ Счетчики холодной и горячей воды СВМ (СВМ-25, СВМ-25Д, СВМ-32, СВМ-32Д, СВМ-40, СВМ-40Д, СВМ-40С, СВМ-40СД). Технические условия.

Общество с ограниченной ответственностью Производственно-коммерческая фирма «БЕТАР» (ООО ПКФ «БЕТАР»)

ИНН 1652005250

Адрес: 422986, Россия, Республика Татарстан, Чистопольский район, г. Чистополь, ул. Энгельса, д. 129Т, помещение Н-1

Тел./факс: 8-800-500-45-45, (84342) 5-69-69

e-mail: info@betar.ru

ГЦИ СИ Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии» (ГЦИ СИ ФГУП ВНИИР)

Юридический адрес: 420088 г. Казань, ул.2-я Азинская, 7А

Тел.(843) 272-70-62, факс 272-00-32

e-mail: vniirpr@bk.ru

Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИР» по проведению испытаний средств измерений в целях утверждения типа № 30006-09 от 16.12.2009 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «18» февраля 2022 г. № 420

Лист № 1 Регистрационный № 50012-17                                           Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Полуприцепы-цистерны ППЦ, автоцистерны АЦ, прицепы-цистерны ПЦ

Полуприцепы-цистерны 1111Ц, автоцистерны АЦ, прицепы-цистерны ПЦ (далее - ППЦ, АЦ, ПЦ) предназначены для измерений объема нефтепродуктов плотностью от 700 до 860 кг/м³.

Принцип действия ППЦ, АЦ, ПЦ основан на заполнении их нефтепродуктом до указателя уровня налива соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком или через насос.

ППЦ, АЦ, ПЦ состоят из стальной или алюминиевой сварной цистерны, имеющий в поперечном сечении чемоданообразную форму, установленной на шасси. ППЦ, АЦ, ПЦ являются транспортными мерами полной вместимости (далее - ТМ). Цистерна состоит из герметичных секций. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. При сливе отсеки могут объединяться с помощью технологического оборудования, установленного на цистерне. Каждая секция цистерны оборудована заливной горловиной прямоугольной или круглой формы с установленным указателем уровня налива из металлического уголка.

Технологическое оборудование предназначено для выполнения операций налива-слива нефтепродуктов и включает в себя:

• - горловину с указателем уровня;

• - съемную крышку горловины с наливным отверстием и дыхательным клапаном;

• - клапан донный;

• - кран шаровой;

• - рукава напорно-всасывающие;

• - насос и датчик уровня по дополнительному заказу.

Электрооборудование цистерн включает в себя:

• - приборы внешней световой сигнализации;

• - электропров одку;

• - две разъемные семиконтактные розетки.

Устройствами безопасности в цистерне являются:

• - крышка защитная откидная, установленная над горловиной;

• - подымающийся защитный поручень на цистерне;

• - клапан дыхательный;

• - устройство заземления, состоящее из цепи походного заземления, провода стационарного заземления и металлического штыря для полевого заземления;

• - задний защитный бампер;

• - средства пожаротушения.

ППЦ имеют модификации ППЦ-23, ППЦ-24, ППЦ-24,5, ППЦ-25, ППЦ-25,5, ППЦ-26, ППЦ-26,5, ППЦ-27,5, ППЦ-28, ППЦ-28,5, ППЦ-29, ППЦ-29,5, ППЦ-30, ППЦ-30,5А, ППЦ-31,5, ППЦ-32А, ППЦ-32,5, ППЦ-33, ППЦ-33,5А, ППЦ-34, ППЦ-34,5, ППЦ-35, ППЦ-36, ППЦ-36,5А, ППЦ -37. ППЦ-38А, ППЦ-40 и ППЦ-46, которые отличаются геометрическими размерами и номинальной вместимостью.

АЦ имеют модификации АЦ-10, АЦ-13,5, АЦ-14,5, АЦ-15, АЦ-16, АЦ-17, АЦ-18, АЦ-20, АЦ-21, АЦ-22 и АЦ-23, которые отличаются геометрическими размерами и номинальной вместимостью.

ПЦ имеют модификации ПЦ-14,5, ПЦ-15 и ПЦ-17, которые отличаются геометрическими размерами и номинальной вместимостью.

ППЦ, АЦ, ПЦ имеют модификации С1 и А1, которые отличаются материалом из которого изготовлена цистерна (сталь или алюминиевый сплав).

ППЦ, АЦ, ПЦ имеют модификации СК и БК, которые отличаются местом расположения указателя уровня налива и наличием короба для температурного расширения нефтепродукта.

На боковых поверхностях и сзади цистерн имеются надписи «Огнеопасно» и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.

Общие виды ППЦ, АЦ, ПЦ представлены на рисунках 1, 2 и 3.

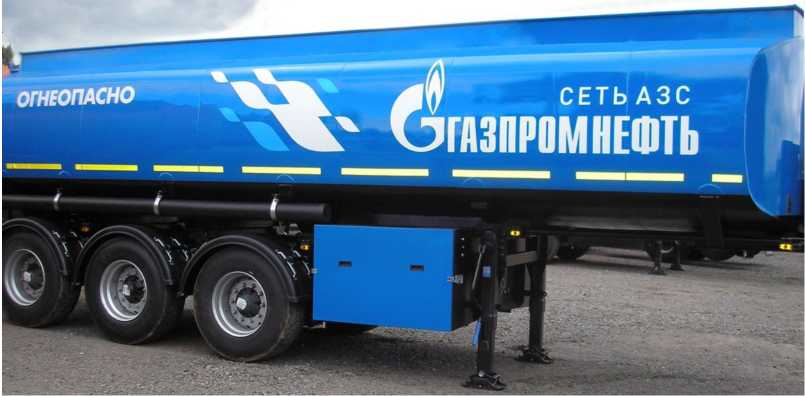

Рисунок 1 - Общий вид полуприцепа-цистерны ШШ, модификации ППЦ-30

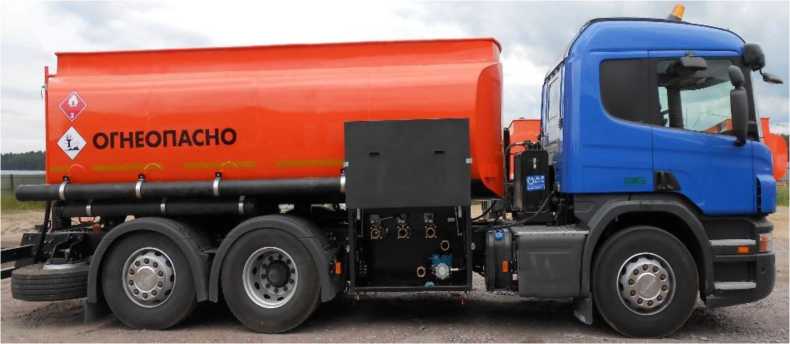

Рисунок 2 - Общий вид автоцистерны АЦ модификация АЦ-15

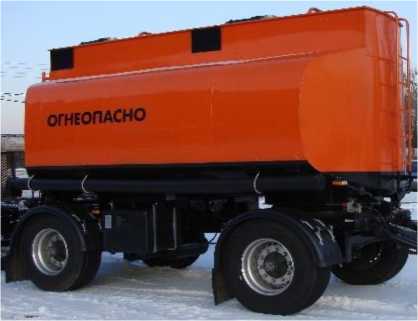

Рисунок 3 - Общий вид прицепа-цистерны ПЦ модификации ПЦ-15

Схемы пломбировки для защиты от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки представлены на рисунках 4 и 5.

Заклепка для нанесения знака поверки

Верхняя об разующая цистерны

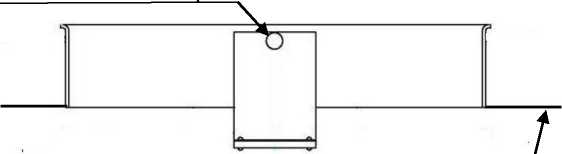

Рисунок 4 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива в горловине цистерны модификации СК, обозначение места нанесения знака поверки

Заклепка для нанесения знака поверки

Верхняя об разующая цистерны

Рисунок 5 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива в полости цистерны модификации БК, обозначение места нанесения знака поверки

Программное обеспечение отсутствует.

Таблица 1 - Метрологические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Метрологические характеристики

Таблица 8 - Метрологические характеристики

Таблица 9 - Метрологические характеристики

Таблица 10 - Основные технические характеристики

Таблица 20 - Основные технические характеристики

Таблица 21 - Основные технические характеристики

наносится на маркировочную табличку методом металлографии и на руководство по эксплуатации типографским способом.

Комплект поставки цистерны приведен в таблице 22.

Таблица 22 - Комплектность средства измерений

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости

ТУ 4525-001-03112159-94 Полуприцеп-цистерна, прицеп-цистерна, автоцистерна

Акционерное общество «Компания автоприцепов» (АО «КАПРИ»)

ИНН 7810247930

Адрес: 187323, Ленинградская область, Кировский р-н, пгт Павлово, Старое ш., д. 12 А

Тел./факс: (812) 449-75-12 /(812) 449-75-13

E-mail: kb@kapri.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел./факс: (495) 437-55-77 /(495) 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
