Приказ Росстандарта №1453 от 23.07.2021

№1453 от 23.07.2021
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)

# 263175
О внесении изменений в сведения об утвержденном типе средств измерений
Приказы по основной деятельности по агентству Вн. Приказ № 1453 от 23.07.2021

2021 год
месяц July
сертификация программного обеспечения

816 Kb

Файлов: 3 шт.

ЗАГРУЗИТЬ ПРИКАЗ



ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «23» июля 2021 г. № 1453

Сведения об утвержденном типе средств измерений, подлежащие изменению

в части конструктивных изменений, не влияющих на метрологические характеристики средств измерений

№ п/п

Наименование типа

Обозначение типа

Заводской номер

Регистрационный номер в ФИФ

Правообладатель

Отменяемая методика поверки

Действие методик поверки сохраняется

Устанавливаемая

методика поверки

Заявитель

Юридическое лицо, выдавшее заключение

1

2

3

4

5

6

7

8

9

10

11

1.

Преобразователи аналоговых сигналов измерительные универсальные

ИТП-11

52102-12

Общество с ограниченной ответственностью «Производственное Объединение ОВЕН»,

г. Москва

КУВФ.

421451.003МП

Общество с ограниченной ответственностью «Производственное Объединение ОВЕН», г. Москва

ООО «ИЦРМ», г. Москва




УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «23» июля 2021 г. № 1453

Лист № 1

Всего листов 4

Регистрационный № 52102-12

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи аналоговых сигналов измерительные универсальные ИТП-11

Назначение средства измерений

Преобразователи аналоговых сигналов измерительные универсальные ИТП-11 (далее -приборы) предназначены для измерения, преобразования и отображения физической величины, преобразованной в унифицированный сигнал силы постоянного тока в диапазоне от 4 до 20 мА, в соответствии с ГОСТ 26.011-80, в единицах измерения физической величины или в процентах от максимального значения диапазона измерений.

Описание средства измерений

Принцип действия приборов основан на преобразовании унифицированного сигнала силы постоянного тока, получаемого от датчиков измерения различных физических величин в цифровую форму с помощью АЦП, дальнейшей его обработке микропроцессором и последующем отображении результата измерений на цифровом индикаторе.

Конструктивно приборы выполнены в пластмассовых корпусах для щитового или настенного крепления. На лицевой панели прибора размещены цифровые индикаторы и кнопки управления (исполнения для настенного крепления). Клеммы для подключения к питающему напряжению и к первичным преобразователям, а также кнопки управления (исполнения для щитового крепления) расположены на задней панели.

Приборы выпускаются в различных исполнениях, отличающихся друг от друга цветом корпуса, цветом индикации и конструктивным исполнением корпуса.

Структура условного обозначения исполнений приборов представлена на рисунке 1.

ИТП - 11. Х. Х

Цвет индикации:

КР - красный;

ЗЛ - зеленый.

Конструктивное исполнение корпуса: отсутствует - щитовое крепление;

Н3 - настенное крепление.

Рисунок 1 - Структура условного обозначения исполнений приборов

Заводской номер наносится на корпус прибора методом лазерной гравировки в виде цифрового кода.

Общий вид приборов представлен на рисунках 2 - 3.

Нанесение знака поверки на приборы в обязательном порядке не предусмотрено.

Пломбирование приборов не предусмотрено.

Приказ Росстандарта №1453 от 23.07.2021, https://oei-analitika.ru

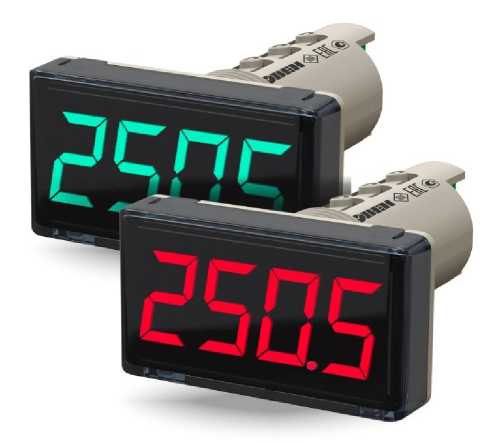

а) Общий вид приборов со стороны передней панели

Приказ Росстандарта №1453 от 23.07.2021, https://oei-analitika.ru

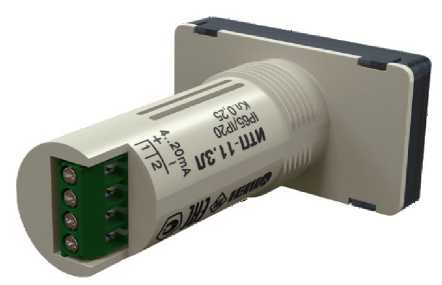

б) Общий вид приборов со стороны задней панели

Приказ Росстандарта №1453 от 23.07.2021, https://oei-analitika.ru

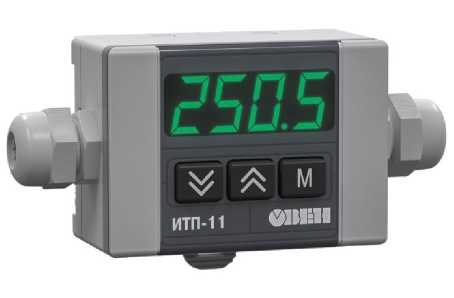

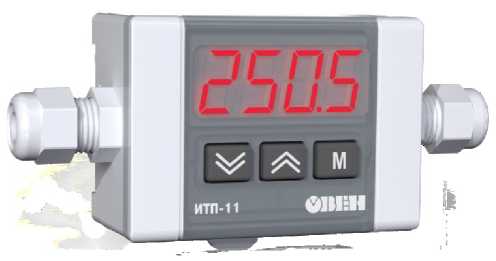

Рисунок 3 - Общий вид приборов в корпусе для настенного крепления

Рисунок 2 - Общий вид приборов в корпусе для щитового крепления

Приказ Росстандарта №1453 от 23.07.2021, https://oei-analitika.ru
Программное обеспечение

Приборы имеют встроенное программное обеспечение (далее - ПО), устанавливаемое в энергонезависимую память при изготовлении, выполняющее функции преобразования измеренного унифицированного сигнала постоянного тока в диапазоне от 4 до 20 мА в единицы измерения физической величины или в проценты от максимального значения диапазона измерений. Данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс.

Конструкция приборов исключает возможность несанкционированного влияния на ПО и измерительную информацию.

ПО является метрологически значимым.

Метрологические характеристики приборов нормированы с учетом влияния ПО.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014 - данное ПО защищено от преднамеренных изменений с помощью специальных программных средств.

Идентификационные данные ПО приборов приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

itp v1 03.hex

Номер версии (идентификационный номер) ПО, не ниже

1.03

Цифровой идентификатор ПО

-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон входных сигналов, мА*

от 4 до 20

Диапазон выходных сигналов, цифровой код

от -999 до 9999

Значение единицы младшего разряда:

  • - при значениях от 0 до 9,999

  • - при значениях от -9,99 до -0,01 и от 10,00 до 99,99

  • - при значениях от -99,9 до -10,0 и от 100,0 до 999,9

  • - при значениях от -999 до -100 и выше 999,9

0,001

0,01 0,1 1

Пределы допускаемой приведенной основной погрешности, % **

±(0,2 + N)

Пределы допускаемой приведенной дополнительной погрешности, вызванной изменением температуры окружающего воздуха от нормальной плюс (20±5) °С до любой температуры в пределах рабочего диапазона на каждые 10 °С, от пределов приведенной основной погрешности

0,5

Нормальные условия измерений:

  • - температура окружающей среды, °С

  • - относительная влажность, %

  • - атмосферное давление, кПа

от +15 до +25

от 30 до 80 от 84,0 до 106,7

* Прибор обеспечивает измерение и индикацию входного токового сигнала в диапазоне от 3,2 до 25 мА. При этом в диапазоне от 3,2 до 3,8 мА прибор индицирует Lo, а в диапазоне от 22,5 до 25 мА - Hi.

** N - единица последнего разряда цифрового индикатора, выраженная в процентах от диапазона измерений.

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Время установления рабочего режима для прибора (предварительный прогрев) после включения напряжения питания, мин, не более

5

Рабочие условия измерений:

  • - температура окружающей среды, °С

  • - относительная влажность без конденсации при

от -40 до +80

Наименование характеристики

Значение

температуре окружающего воздуха +35 °С, %, не более

до 80

- атмосферное давление, кПа

от 84,0 до 106,7

Электрическое питание от двухпроводной токовой петли при падении напряжения, В, не более

7

Потребляемая мощность, Вт, не более

0,2

Масса, кг, не более

0,2

Габаритные размеры корпуса (ширинахвысотахглубина), мм, не более:

- щитовое исполнение

48х26х65

- настенное исполнение

112x57x37

Средняя наработка на отказ, ч

100000

Средний срок службы, лет

10

Знак утверждения типа

наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на корпус прибора любым технологическим способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Преобразователь аналоговых сигналов измерительный универсальный ИТП-11

ТУ4217-032-46526536-2012

1 шт.

Паспорт и Г арантийный талон

КУВФ. 421451.003ПС

1 экз.

Руководство по эксплуатации

КУВФ. 421451.003РЭ

1 экз.

Крепежный элемент

-

1 шт.

Сведения о методиках (методах) измерений приведены в разделе 3 «Устройство и работа прибора» руководства по эксплуатации.

Нормативные и технические документы, устанавливающие требования к преобразователям аналоговых сигналов измерительным универсальным ИТП-11

ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»

ГОСТ 26.011-80 «Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные»

ТУ 4217-032-46526536-2012 «Преобразователи аналоговых сигналов измерительные универсальные ИТП-11. Технические условия»




Приказ Росстандарта №1453 от 23.07.2021, https://oei-analitika.ru

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

23 июля 2021 г.

1453_______

Москва

О внесении изменений в сведения об утвержденном типе средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

  • 1. Внести изменения в сведения об утвержденном типе средств измерений в части конструктивных изменений, не влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.

  • 2. Утвердить измененное описание типа средств измерений, прилагаемое к настоящему приказу.

  • 3. ФГУП «ВНИИМС» внести сведения об утвержденном типе средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

  • 4. Контроль за исполнением настоящего приказа оставляю за собой.

(--------------------------------\

Руководитель

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

А.П.Шалаев

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: O28BB2870OA0AC3E9843FA50B54F4O6F4C

Кому выдан: Шалаев Антон Павлович

Действителен: с 29.12.2020 до 29.12.2021

к__________—__________/
