№1839 от 31.08.2018
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 44942
О внесении изменений в описание типа и продлении свидетельства об утверждении типа средства измерений № 52538/1 "Меры массы 60 кг специальные модификации WS60F-1, WS60F-2"
Приказы по основной деятельности по агентству Вн. Приказ № 1839 от 31.08.2018
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «31» августа 2018 г. № 1839
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Меры массы 60 кг специальные модификации WS60F-1, WS60F-2
Назначение средства измеренийМеры массы 60 кг специальные модификации WS60F-1, WS60F-2 (далее - меры) предназначены для воспроизведения размера единицы массы номинальным значением 60 кг с нормированной погрешностью.
Описание средства измеренийПринцип действия меры основан на пропорциональности ее веса и массы. Искомая масса меры определяется через известную массу эталонных гирь и измеренное отношение их весов (масс).
Меры изготавливаются модификаций WS60F-1 и WS60F-2 из нержавеющей стали аустенитного класса в форме прямоугольной корзины с ребрами жёсткости. Меры имеют четыре ножки, к верхней части которых приварены петли для подъёма меры. В ножке находится подгоночная полость, закрываемая с помощью пробки.
Меры могут применяться совместно с комплектом гирь массой 20 кг классов точности F1 или F2 (максимальное число гирь, обеспечивающее максимальную суммарную нагрузку 500 кг, составляет 22 штуки).
![Приказ Росстандарта №1839 от 31.08.2018, https://oei-analitika.ru](../kurilka/orders_html/1536149932075_files/1536149932075-1.jpg)

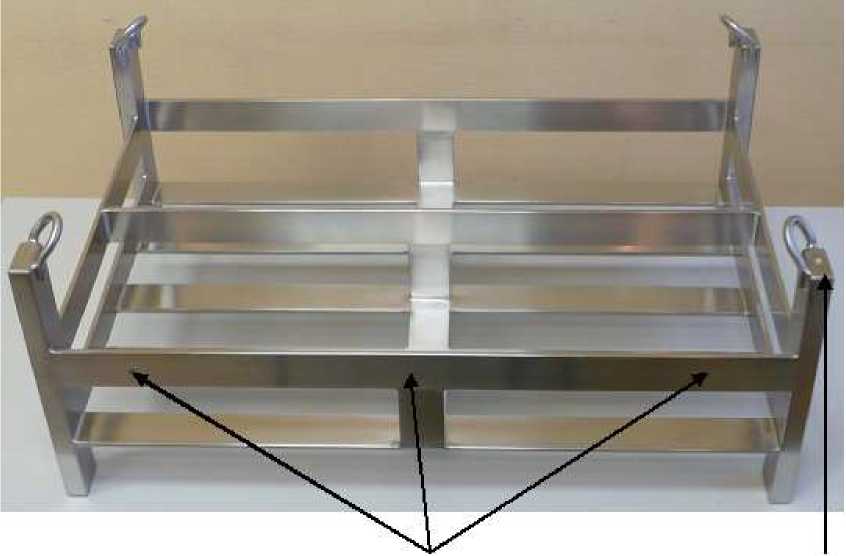

Место маркировки Пробка, закрывающая подгоночную полость при пломбировки от несанкционированного доступа
Рисунок 1 - Общий вид меры и схема пломбировки от несанкционированного доступа
Метрологические и технические характеристики
Таблица 1 - Метрологические характеристики | ||||
Модификация меры |
Номинальное значение массы меры, кг |
Пределы допускаемой погрешности, 5m, мг |
Максимальная остаточная магнитная индукция, и0 М, мкТл |
Максимальная магнитная восприимчивость, X |
WS60F-1 |
60 |
±300 |
25 |
0,2 |
WS60F-2 |
60 |
±960 |
80 |
0,8 |
Таблица 2 - Метрологические характеристики | ||
Модификация меры |
Минимальные и максимальные пределы плотности материала pmin , pmax ’10 кг^м |
Максимальные значения шероховатости поверхности Ra, мкм |
WS60F-1 |
7,39 - 8,73 |
0,4 |
WS60F-2 |
6,4 - 10,7 |
1 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Габаритные размеры (длина; ширина; высота), мм, не более |
990; 750; 550 |
Условия эксплуатации: о - температура окружающего воздуха, С |
от +10 до +35 |
- относительная влажность воздуха, % |
от 30 до 80 |
Средний срок службы, лет |
10 |
Средняя наработка до первого отказа, ч |
8000 |
наносится на титульный лист паспорта типографским способом.
Комплектность средства измеренийТаблица 4 - Комплектность мер массы 60 кг специальных модификации WS60F-1, WS60F-2
Наименование |
Обозначение |
Кол-во |
Мера |
- |
1 шт. |
Перчатка |
- |
4 шт. |
Паспорт |
СП0.005.086ПС |
1 экз. |
Методика поверки |
МП 2301-0140-2013 |
1 экз. |
осуществляется по документу МП 2301-0140-2013 «Меры массы 60 кг специальные модификации WS60F-1, WS60F-2. Методика поверки», утверждённому ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 17.06.2013 г.
Основные средства поверки:
-
- гири эталонные 1-го разряда суммарной массой 60 кг по ГОСТ 8.021-2015 для модификации WS60F-1;
-
- гири эталонные 2-го разряда суммарной массой 60 кг по ГОСТ 8.021-2015 для модификации WS60F-2.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится:
- в паспорт при выпуске из производства;
- на свидетельство о поверке после ремонта и при периодической поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к мерам массы 60 кг специальным модификаций WS60F-1, WS60F-2ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы
Технические условия ТУ 4274-021-13173535-2013
ИзготовительОбщество с ограниченной ответственностью «Сартогосм» (ООО «Сартогосм») ИНН 7816601009
Адрес: 192102, г. Санкт-Петербург, наб. реки Волковки, д. 9, лит. А, пом. 1-Н, 3-Н, 4-Н Телефон (факс): (812) 448-30-95/(812) 448-30-96
Web-сайт: www.sartogosm.ru
E-mail: leadru@sartorius.com
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.
![Приказ Росстандарта №1839 от 31.08.2018, https://oei-analitika.ru](../kurilka/orders_html/1536149932093_files/1536149932093-1.png)
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
31 августа 2018 г.
1839
№______
Москва
О внесении изменений в описание типа и продлении свидетельства об утверзедении типа средства измерений № 52538/1 «Меры массы 60 кг специальные модификации WS60F-1, WS60F-2»
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее - Административный регламент) и в связи с обращением ООО «Сартогосм» от 2 августа 2018 г. № 56 п р и к а з ы в а ю:
-
1. Внести изменения в описание типа на меры массы 60 кг специальные модификации WS60F-1, WS60F-2, зарегистрированные в Федеральном
информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 55075-13, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Продлить срок действия свидетельства об утверждении типа средств измерений № 52538/1 «Меры массы 60 кг специальные модификации WS60F-1, WS60F-2» на последующие 5 лет.
-
3. Управлению метрологии (Д.В. Гоголев), ФГУП «ВНИИМС» (А.Ю. Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
4. Контроль за исполнением нас-тпящегп прикаа^летавпяю за собой.
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
Заместитель Руководителя
А.В .Кулешов
Сертификат: 0OE1036ECAA311E780DAE0O71B52758FA2 Кому выдан: Кулешов Алексей Владимирович Действителен: с 16.11.2017 до 16.11.2018
