№2410 от 21.11.2023
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 501450
ПРИКАЗ_О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 18 сентября 2023 г. № 1926 «О внесении изменений в сведения об утвержденных типах средств измерений»
Приказы по основной деятельности по агентству Вн. Приказ № 2410 от 21.11.2023
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
П Р И К А З
21 ноября 2023 г. № 2410
Москва
О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 18 сентября 2023 г. № 1926 «О внесении изменений в сведения об утвержденных типах средств измерений»
В связи с технической ошибкой п р и к а з ы в а ю:
-
1. Внести изменения в пункты 1 и 2 приложения к приказу от 18 сентября 2023 г. № 1926 «О внесении изменений в сведения об утвержденных типах средств измерений», заменив описания типов, изложив их в прилагаемой редакции.
-
2. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
Е.Р.Лазаренко
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 646070CB8580659469A85BF6D1В138С0
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 20.12.2022 до 14.03.2024
\_________________/
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «21» ноября 2023 г. № 2410
Лист № 1 Регистрационный № 52156-12 Всего листов 11
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Установки автоматические трехфазные для поверки счётчиков электрической энергии НЕВА-Тест 6303
Назначение средства измеренийУстановки автоматические трехфазные для поверки счётчиков электрической энергии НЕВА-Тест 6303 (далее по тексту - установки) предназначены для регулировки, калибровки и поверки средств измерения (СИ) активной, реактивной, полной мощности и энергии, СИ промышленной частоты, действующих значений напряжения и тока, фазовых углов и коэффициента мощности.
Описание средства измеренийУстановки выполнены в виде функционально законченного рабочего места поверителя и могут работать в двух режимах:
при управлении от ПК по последовательному интерфейсу с помощью программного обеспечения (ПО) «Тест-СОФТ»;
в автономном режиме при управлении и контроле с лицевых панелей установки, блока управления и эталонного счетчика.
Отображение параметров сигналов осуществляется на встроенном дисплее блока управления и на встроенном дисплее эталонного счетчика, либо на ПК с помощью ПО «Тест-СОФТ».
В состав установок входят: эталонное средство измерения (эталонный счетчик), вычислители погрешности, блок управления (генератор трехфазный испытательных сигналов), усилители мощности.
Установка может быть оснащена: трехфазными развязывающими токовыми трансформаторами, блоком для проверки точности хода часов поверяемых СИ, интерфейсом RS-485, для связи поверяемых СИ с ПК, реле с функцией защиты цепей тока от обрыва, коммутатором тока с фазы С на нейтраль, интерфейсом BlueTooth для связи с ПК, разъемами USB для возможной модернизации установки.
В зависимости от метрологических характеристик используемого эталонного средства измерения установки выпускается в двух вариантах исполнения НЕВА-Тест 6303 0.05 и НЕВА-Тест 6303 0.1. Также установки могут отличаться по частотному диапазону от 45 до 65 Гц (Ч1) и от 40 до 70 Гц (Ч2).
Установки имеют исполнения как со шкафом управления, так и без шкафа управления. В варианте исполнения со шкафом управления, эталонное средство измерения, блок управления и усилители мощности монтируются в шкафу управления. В варианте исполнения без шкафа управления, эталонное средство измерения, блок управления и усилители мощности располагаются в нижней части стойки для подключения поверяемых СИ.
Конструктивно установки выполнены в виде приборной стойки, на которой расположен стенд с устройствами навески для установки и подключения поверяемых СИ. Над каждым устройством навески расположен локальный вычислитель погрешности с разъёмами для подключения испытательных выходов СИ и разъёмами для подключения интерфейса RS485.
Каждый локальный вычислитель погрешности имеет свой номер.
Генератор испытательных сигналов формирует сигналы для усилителей тока и напряжения. Нагрузкой усилителей каналов напряжения служат подключенные параллельно цепи напряжения эталонного счетчика и всех поверяемых СИ. Сигналы с выходов усилителей тока поступают непосредственно на поверяемые СИ и эталонный счетчик, соединенные между собой последовательно. В Установках, укомплектованных трехфазными развязывающими трансформаторами тока, сигналы с выходов усилителей тока поступают на трехфазные развязывающие трансформаторы тока, соединенные между собой последовательно. К выходным обмоткам трансформаторов тока подключаются токовые цепи поверяемых СИ.
Трансформаторы тока работают в режиме короткого замыкания, это обеспечивает отсутствие взаимного влияния фазных сигналов напряжения и тока при поверке СИ. Установка, укомплектованная трехфазными развязывающими трансформаторами тока, позволяет осуществлять поверку счетчиков, не имеющих перемычек между цепями тока и напряжения, и счетчиков с шунтовыми датчиками тока.
Параметры сигналов источника фиктивной мощности измеряются эталонным счетчиком, подключенным параллельно цепям напряжения. Токовая цепь эталонного счетчика подключена в разрыв токовой цепи источника фиктивной мощности. Эталонный счетчик имеет высокочастотный и низкочастотный импульсные выходы, частота импульсных сигналов на которых пропорциональна энергии подаваемой на поверяемые СИ.
Коммутатор тока с фазы С на нейтраль предназначен для проверки функции измерения тока в нулевом проводе.
Установки могут быть использованы автономно или в сочетании с персональным компьютером (ПК), расширяющим их функциональные возможности.
Погрешность поверяемого СИ определяется вычислителем погрешности по результатам сравнения частоты импульсных сигналов, поступающих от эталонного счетчика и поверяемого СИ.
Область применения: поверочные и испытательные лаборатории, а также предприятия, изготавливающие и ремонтирующие средства измерений электроэнергетических величин. А именно: однофазных и трехфазных счетчиков активной и реактивной электрической энергии; однофазных и трехфазных ваттметров, варметров и измерительных преобразователей активной и реактивной мощности; энергетических фазометров, частотомеров и измерителей коэффициента мощности; вольтметров, амперметров и измерительных преобразователей напряжения и тока в промышленной области частот.
Заводские номера, идентифицирующие каждую из установок наносятся на щиток, закрепленный на боковой панели шкафа управления в цифровом формате для варианта исполнения со шкафом управления и на щиток, закрепленный на боковой панели стойки для подключения поверяемых СИ, для варианта исполнения без шкафа управления.
Структура обозначений исполнений установок приведена на рисунке 1.
НЕВА-Тест 6303 -
И Х.Х Х Т ЧХ Р Б
Б - наличие интерфейса BlueTooth для связи с ПК
Р - наличие реле с функцией защиты цепей тока от обрыва
Частотный диапазон:
-
41 - 45 - 65 Гц
-
42 - 40 - 70 Гц
Т - наличие блока проверки точности хода часов
Количество подключаемых устройств
Класс точности:
0.05
0.1
И - наличие развязывающих токовых трансформаторов
Тип установки
Рисунок 1 - Структура обозначений исполнений установок

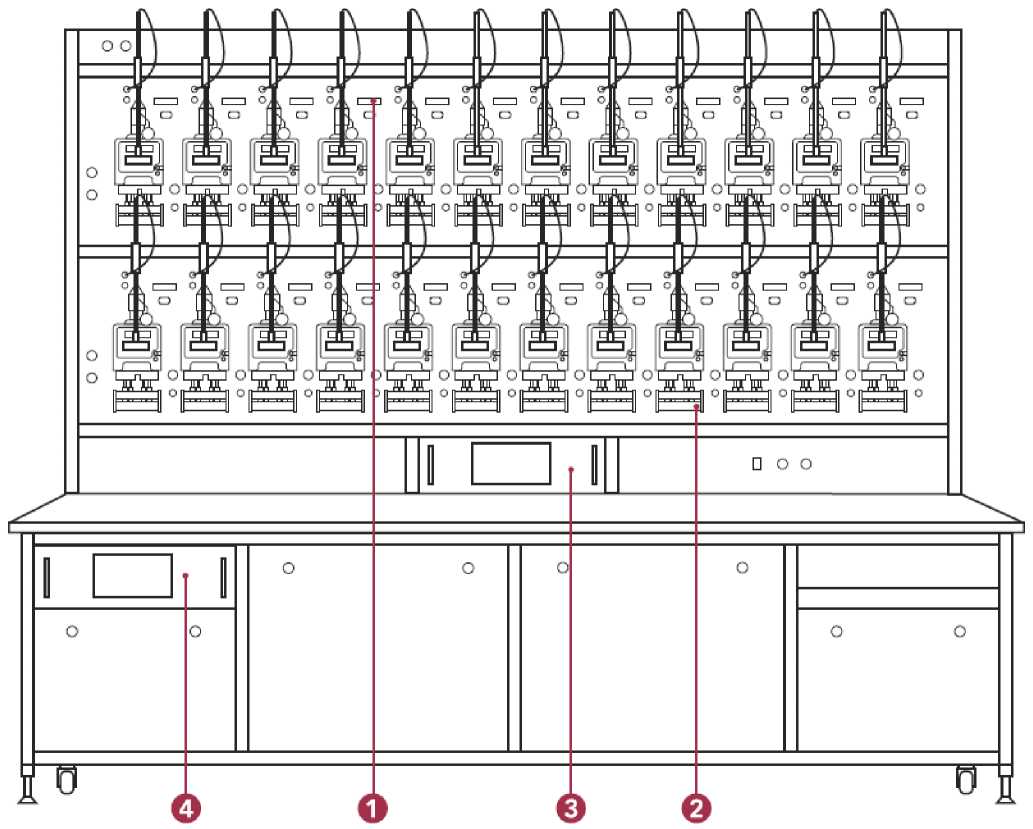

Внешний вид установок в том числе расположение органов управления, разъемов и мест для навески счетчиков, зависит от исполнения и не влияет на метрологические характеристики установок. Внешний вид установок на 16 и 6 поверочных мест представлен на рисунках 2 и 3.

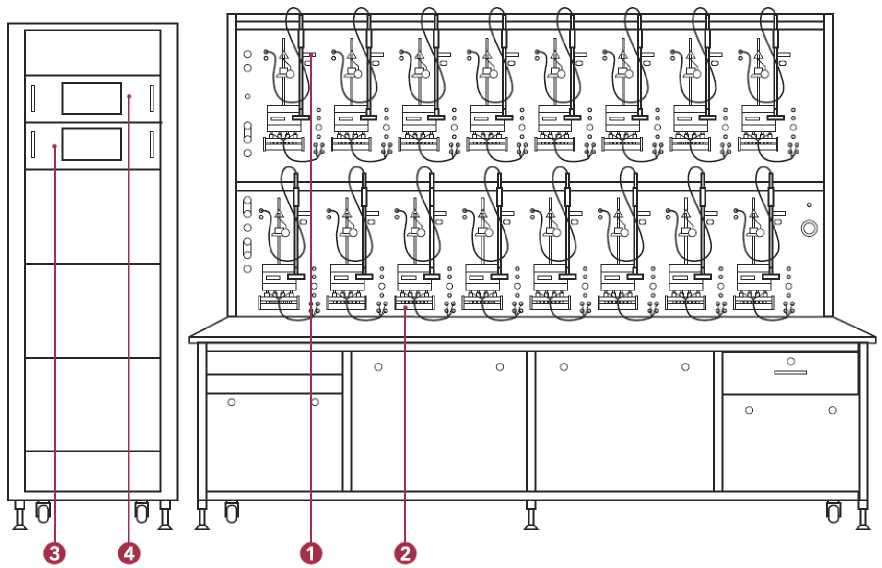

1. Вычислители погрешности 2. Устройства навески счётчиков
3. Блок управления 4. Эталонный счётчик
Рисунок 2 - Внешний вид установки на 16 мест со шкафом управления

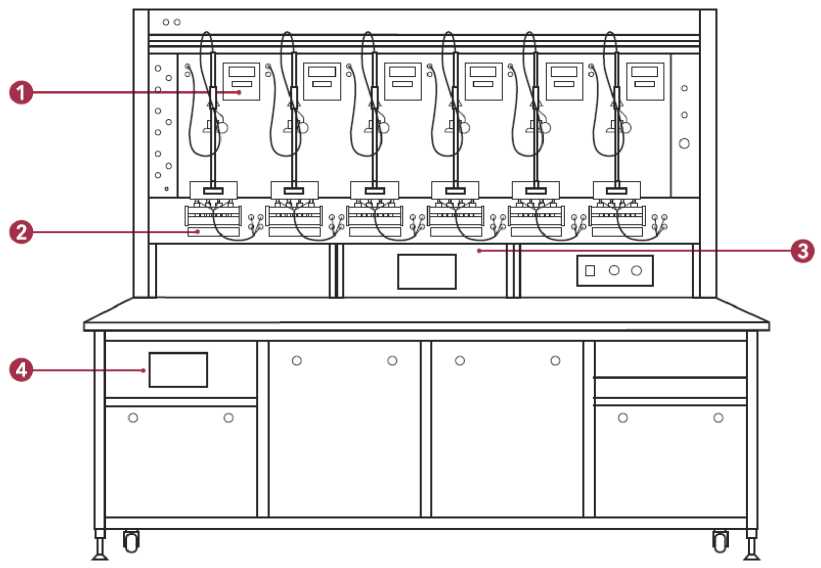

1. Вычислители погрешности 2. Устройства навески счётчиков
3. Блок управления 4. Эталонный счётчик
Рисунок 3 - Внешний вид установки на 6 мест без шкафа управления
Программное обеспечениеВстроенное ПО (далее ВПО) блока управления и вычислителей погрешности выполняет функции управления режимами работы, не является метрологически значимым и не требует дополнительной защиты. Метрологические параметры Установки обеспечиваются входящим в её состав эталонным счетчиком.
ВПО эталонного счетчика записывается в энергонезависимую память микроконтроллера на этапе производства и не может быть изменено через внешние порты. Конструкция и особенности эксплуатации эталонного счетчика обеспечивают полное ограничение доступа к метрологически значимой части ПО и измерительной информации.
Влияние программного обеспечения учтено при нормировании метрологических и технических характеристик.
В комплекте с Установкой для управления и отображения параметров на ПК поставляется ПО верхнего уровня «Тест-СОФТ». Метрологически значимых частей внешнее ПО не содержит.
Идентификационные данные программного обеспечения приведены в таблицах 1-3.
Таблица 1 - Встроенное ПО блока управления
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Нева-тест 6303 0707 |
|
Номер версии (идентификационный номер ПО) |
не ниже 094 v.1.1 |
|
Цифровой идентификатор ПО |
- |
|
Другие идентификационные данные |
- |
Таблица 2 - Встроенное ПО вычислителей погрешности
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Нева-тест 6303 0707 |
|
Номер версии (идентификационный номер ПО) |
не ниже 034 v.1.9 |
|
Цифровой идентификатор ПО |
- |
|
Другие идентификационные данные |
- |
Таблица 3 - Внешнее ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Тест-СОФТ |
|
Номер версии (идентификационный номер ПО) |
не ниже v.1.0 |
|
Цифровой идентификатор ПО |
- |
|
Другие идентификационные данные |
- |
Уровень защиты программного обеспечения блока управления и вычислителей погрешности низкий, уровень защиты программного обеспечения эталонного счетчика высокий в соответствии Р 50.2.077-2014.
Метрологические и технические характеристики
Метрологические и технические характеристики установок приведены в таблицах 4 и 5.
Таблица 4 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
НЕВА-Тест 6303 0.05 |
НЕВА-Тест 6303 0.1 | |
|
Параметры генератора испытательных сигналов | ||
|
Диапазон задания действующего (среднеквадратического) значения переменного тока (1ф) с дискретностью задания 0,001 А, А |
от 0,001 до 120,000 | |
|
Пределы допускаемой основной относительной погрешности задания действующего (среднеквадратического) значения переменного тока (I) в диапазоне от 0,25 до 120 А, % |
±0,5 | |
|
Диапазон задания действующего (среднеквадратического) значения переменного напряжения (Uo/U.a) с дискретностью задания 0,01 В, В |
от 10/17 до 370/650 | |
|
Пределы допускаемой основной относительной погрешности задания действующего (среднеквадратического) значения напряжения переменного тока (иф) в диапазоне от 40 до 480 В,% |
±0,5 | |
|
Диапазон задания фазового угла между фазными напряжениями и между током и напряжением одной фазы 1-ой гармоники с дискретностью задания 0,1, градус |
от 0 до 360 | |
|
Задание гармоник основной частоты в цепи переменного тока и цепи напряжения переменного тока не более 40% |
от 2 до 21 | |
|
Номинальные значения устанавливаемого коэффициента |
0,5инд.; 0,8инд.; 1,0; 0,5емк.; | |
|
мощности |
0,8емк. | |
|
Диапазон задания частоты 1-й гармоники переменного тока с дискретностью задания 0,01, Гц: для исполнения Ч1 |
от 45 до 65 | |
|
для исполнения Ч2 |
от 40 до 70 | |
|
Пределы допускаемой абсолютной погрешности задания частоты 1 -ой гармоники переменного тока, Гц |
±0,1 | |
|
Нестабильность установленного значения активной мощности за 120 с при Кр=1, % |
±0,05 | |
|
Коэффициент нелинейных искажений при генерации синусоидальных сигналов тока и напряжения при максимально допустимой активной нагрузке, % |
±1,0 | |
|
Измеряемые параметры электрической энергии | ||
|
Диапазон измерения среднеквадратического значения переменного тока, А |
от 0,001 до 120,00 | |
|
Пределы основной относительной погрешности измерения среднеквадратического значения переменного тока, %: в диапазоне от 0,05 до 120 А |
±0,1 | |
|
в диапазоне от 0,01 до 0,05 А |
±0,2 | |
|
Диапазон измерения среднеквадратического значения напряжения переменного тока (Uo/U.a), В |
от 10/17 до 370/650 | |
|
Наименование характеристики |
Значение | |
|
НЕВА-Тест 6303 0.05 |
НЕВА-Тест 6303 0.1 | |
|
Пределы основной относительной погрешности измерения среднеквадратического значения напряжения переменного тока (Uo/Uh), %: в диапазоне от 40/70 до 370/650 В |
±0,10 | |
|
в диапазоне от 10/17 до 40/70 В |
±0,15 | |
|
Диапазон измерения частоты сети, Гц: для исполнения Ч1 |
от 45 до 55 | |
|
для исполнения Ч2 |
от 42,5 до 57,5 | |
|
Пределы допускаемой абсолютной погрешности измерения частоты сети, Гц |
±0,05 | |
|
Пределы допускаемой абсолютной погрешности измерения коэффициента активной мощности в диапазоне от 0,5инд. до 1,0 до 0,5емк. |
±0,005 | |
|
Основная относительная погрешность измерения активной энергии и активной мощности в диапазоне напряжений от 40 до 300 В, %: - при cos ф = от 0,9инд. до 1,0 до 0,9емк. в диапазоне тока от 100 до 120 А |
±0,20 |
±0,30 |
|
в диапазоне тока от 0,1 до 100 А |
±0,05 |
±0,10 |
|
в диапазоне тока от 0,05 до 0,1 А |
±0,05 |
± 0,10 (±0,20*) |
|
в диапазоне тока от 0,025 до 0,05 А |
±0,10 (±0,20*) |
± 0,20 (±0,30*) |
|
в диапазоне тока от 0,01 до 0,025 А |
±0,10 (±0,50*) |
± 0,20 (±0,50*) |
|
- при cos ф = от 0,5инд. до 1,0 до 0,5емк. в диапазоне тока от 100 до 120 А |
±0,30 |
±0,40 |
|
в диапазоне тока от 0,1 до 100 А |
±0,08 |
±0,15 |
|
в диапазоне тока от 0,05 до 0,1 А |
±0,10 |
±0,15 (±0,20*) |
|
в диапазоне тока от 0,025 до 0,05 А |
±0,10 (±0,20*) |
±0,15 (±0,30*) |
|
в диапазоне тока от 0,01 до 0,025 А |
±0,10 (±0,50*) |
±0,15 (±0,50*) |
|
- при cos ф = от 0,25инд. до 0,5инд. в диапазоне тока от 0,10 до 100 А |
±0,15 |
±0,20 |
|
Основная относительная погрешность измерения реактивной энергии и активной мощности в диапазоне напряжений от 40 до 300 В, %: - при sin ф = от 0,9инд. до 1,0 до 0,9емк. в диапазоне тока от 100 до 120 А |
±0,40 |
±0,60 |
|
в диапазоне тока от 0,1 до 100 А |
±0,10 |
±0,20 |
|
в диапазоне тока от 0,05 до 0,1 А |
±0,10 |
±0,20 |
|
в диапазоне тока от 0,025 до 0,05 А |
±0,20 (±0,30*) |
±0,40 |
|
в диапазоне тока от 0,01 до 0,025 А |
±0,20 (±0,50*) |
±0,40 (±0,50*) |
|
Наименование характеристики |
Значение | |
|
НЕВА-Тест 6303 0.05 |
НЕВА-Тест 6303 0.1 | |
в диапазоне тока от 0,1 до 100 А в диапазоне тока от 0,05 до 0,1 А в диапазоне тока от 0,025 до 0,05 А в диапазоне тока от 0,01 до 0,025 А
|
±0,60 ±0,15 ±0,20 ±0,20 (±0,30*) ±0,20 (±0,50*) ±0,30 |
±0,80 ±0,30 ±0,30 ±0,30 ±0,30 (±0,50*) ±0,40 |
|
Погрешность измерения периода следования импульсов, ppm, не более (для исполнения НЕВА-Тест 6103 Т с блоком для проверки точности хода часов) |
±0,5 | |
|
* Для исполнения c трехфазными развязывающими токовыми трансформаторами НЕВА-Тест 6303 И (отсутствие знака * означает, что данное значение действительно как для исполнения c развязывающими токовыми трансформаторами, так и при их отсутствии). | ||
Таблица 5 - Технические характеристики
|
Наименование характеристики |
Значение | |
|
Шкаф управления |
Стойка для навески счётчиков | |
|
Габаритные размеры (длина, глубина, высота) мм, не более: для установки с количеством устройств навески не более 6 |
2100x990x1800 | |
|
для установки с количеством устройств навески от 7 до 16 |
700x900x2100 |
2600x990x2100 |
|
для установки с количеством устройств навески от 17 до 20 |
700x900x2100 |
2900x990x2100 |
|
для установки с количеством устройств навески от 21 до 32 (на 2 стойки) |
700x900x2100 |
2x(2600x990x2100) |
|
Масса, кг, не более: для установок с количеством устройств навески не более 6 |
490 | |
|
для установок с количеством устройств навески от 7 до 16 |
290 |
620 |
|
для установок с количеством устройств навески от 17 до 20 |
290 |
730 |
|
для установок с количеством устройств навески от 21 до 32 (2 стойки) |
290 |
1400 |
|
Наименование характеристики |
Значение | |
|
Шкаф управления |
Стойка для навески счётчиков | |
|
Полная мощность, потребляемая от сети питания для установок (без развязывающих ТТ / с развязывающими ТТ), В^А, не более: для установок с количеством устройств навески не более 6 |
1500/2500 | |
|
для установок с количеством устройств навески от 7 до 16 |
2500/5000 | |
|
для установок с количеством устройств навески от 17 до 20 |
2500/5000 | |
|
для установок с количеством устройств навески от 21 до 32 (2 стойки) |
5000/- | |
|
Выходная мощность установки на поверяемый счетчик по каждой фазе В^А, не менее: - в цепи тока (при токе 100 А): с развязывающими ТТ |
60 | |
|
без развязывающих ТТ |
35 | |
|
- в цепи напряжения |
15 | |
|
Среднее время наработки на отказ, ч, не менее |
40000 | |
|
Средний срок службы, лет, не менее |
8 | |
|
Электропитание от сети переменного тока напряжение питания, В |
от 207 до 253 | |
|
частота сети, Гц |
от 49 до 51 | |
|
коэффициент несинусоидальности, %, не более |
5 | |
|
Рабочие условия применения: температура окружающего воздуха, оС |
от +18 до +28 | |
|
относительная влажность воздуха при температуре +25 оС, %, не более |
80 | |
|
атмосферное давление, кПа (мм рт. ст.) |
от 84,0 до 106,7 | |
|
(от 630 до 800) | ||
наносится на титульные листы эксплуатационной документации типографским способом, на корпус установки (на щитке, закрепленном на боковой панели установки).
Комплектность средства измерений
Комплектность установок приведена в таблице 6.
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество | |
|
Установка автоматическая трехфазная НЕВА-Тест | |||
|
6303: | |||
|
- трехфазный эталонный счетчик |
ТАСВ.411722.005 |
1 |
шт. |
|
- блок управления |
1 |
шт. | |
|
- трансформатор тока, развязывающий *** |
1 |
шт. | |
|
- блок поверки точности хода часов ** |
1 |
шт. | |
|
Наименование |
Обозначение |
Количество |
|
Головка оптическая* |
- |
от 1 до 32 |
|
Комплект кабелей |
- |
1 шт. |
|
Методика поверки (поставляется по требованию потребителя) |
1 экз. | |
|
Руководство по эксплуатации |
ТАСВ.411722.005 РЭ |
1 экз. |
|
Формуляр |
ТАСВ.411722.005 ФО |
1 экз. |
|
Программное обеспечение для ПК «Тест-СОФТ» |
- |
1 шт. |
|
* В зависимости от количества мест подключаемых устройств. ** Для варианта исполнения НЕВА-Тест 6303 Т с блоком для поверки точности хода часов. *** Для варианта исполнения НЕВА-Тест 6303 И с развязывающими трансформаторами тока. | ||
приведены в руководствах по эксплуатации в п. 4.1 «Управление установкой от ПК» и п.4.2 «Работа установки при управлении от блока управления».
Нормативные и технические документы, устанавливающие требования к средству измеренийГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
ГОСТ 8.551-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений электрической мощности и электрической энергии в диапазоне частот от 1 до 2500 Гц;
Государственная поверочная схема для средств измерений электрического напряжения до 1000 В в диапазоне частот от 1-10"1 до 2409 Гц, утвержденная приказом Росстандарта от 29 мая 2018 г. № 1053;
Государственная поверочная схема для средств измерений силы переменного электрического тока от V10-8 до 100 А в диапазоне частот от 1-10"1 до V106 Гц, утвержденная приказом Росстандарта от 14 мая 2015 г. № 575;
ТАСВ.411722.005 ТУ Установка автоматическая трехфазная для поверки счетчиков электрической энергии НЕВА-Тест 6303. Технические условия.
Изготовитель
Общество с ограниченной ответственностью «Тайпит - Измерительные Приборы»
(ООО «Тайпит - ИП»)
ИНН 7811472920
Адрес: 193318, г. Санкт-Петербург, ул. Ворошилова, д. 2
Телефон: 8 (812) 326-10-90
Факс: 8 (812) 325-58-64
E-mail: meters@taipit.ru
Web-сайт: www.meters.taipit.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон (факс): 8 (495) 655-30-87
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «21» ноября 2023 г. № 2410
Лист № 1 Регистрационный № 49992-12 Всего листов 9
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Установки автоматические однофазные для поверки счетчиков электрической энергии НЕВА-Тест 6103
Назначение средства измеренийУстановки автоматические однофазные для поверки счетчиков электрической энергии НЕВА-Тест 6103 (далее по тексту - установки) предназначены для регулировки, калибровки и поверки однофазных средств измерения (СИ) активной, реактивной, полной мощности и энергии, СИ промышленной частоты, действующих значений напряжения и тока, фазовых углов и коэффициента мощности.
Описание средства измерений
Установки выполнены в виде функционально законченного рабочего места поверителя и могут работать в двух режимах:
при управлении от ПК по последовательному интерфейсу с помощью программного обеспечения (ПО) «Тест-СОФТ»;
в автономном режиме при управлении и контроле с лицевых панелей установки, блока управления и эталонного счетчика.
Отображение параметров сигналов осуществляется на встроенном дисплее блока управления и на встроенном дисплее эталонного счетчика, либо на ПК с помощью ПО «Тест-СОФТ».
В состав установок входят: эталонное средство измерения (эталонный счетчик); вычислители погрешности;
блок управления (генератор испытательных сигналов); усилитель мощности.
Эталонное средство измерения, блок управления и усилитель мощности располагаются в нижней части стойки для подключения поверяемых СИ.
Установки могут быть оснащены: блоком для поверки точности хода часов поверяемых СИ; интерфейсом RS-485, для связи поверяемых СИ с ПК; реле с функцией защиты цепей тока от обрыва; интерфейсом Bluetooth для связи с ПК; разъёмами USB для возможной модернизации установки.
Установки имеют варианты исполнения по количеству подключаемых токовых цепей поверяемых СИ: одна цепь или две цепи для возможности поверки счетчиков с двумя измерительными элементами.
В зависимости от метрологических характеристик используемого эталонного средства измерения установки выпускаются в двух вариантах исполнения НЕВА-Тест 6103 0.1 и НЕВА-Тест 6103 0.2. Также установки могут отличаться по частотному диапазону от 45 до 65 Гц (Ч1) и от 40 до 70 Гц (Ч2).
Конструктивно установка выполнена в виде приборной стойки, на которой расположен стенд с устройствами навески для установки и подключения поверяемых СИ. Над каждым устройством навески расположен локальный вычислитель погрешности с разъёмами для подключения испытательных выходов СИ и разъёмами для подключения интерфейса RS-485. Каждый локальный вычислитель погрешности имеет свой номер.
Генератор испытательных сигналов формирует сигналы для усилителей тока и напряжения. Нагрузкой усилителя канала напряжения служит повышающий многообмоточный трансформатор напряжения, к выходным обмоткам трансформатора напряжения подключаются параллельные цепи проверяемых СИ. Нагрузкой усилителя канала тока служат подключенные последовательно цепи тока эталонного счетчика и всех поверяемых СИ.
Параметры сигналов источника фиктивной мощности измеряются эталонным счетчиком, подключенным параллельно первой вторичной обмотке трансформатора напряжения. Токовая цепь эталонного счетчика подключена в разрыв токовой цепи источника фиктивной мощности. Эталонный счетчик имеет высокочастотный и низкочастотный импульсные выходы, частота импульсных сигналов на которых пропорциональна энергии подаваемой на поверяемые СИ.
Погрешность поверяемого СИ определяется вычислителем погрешности по результатам сравнения частоты импульсных сигналов, поступающих от эталонного счетчика и поверяемого СИ.
Установки могут быть использованы автономно и в сочетании с персональным компьютером (ПК), расширяющим их функциональные возможности.
Область применения: поверочные и испытательные лаборатории, а также предприятия, изготавливающие и ремонтирующие средства измерений электроэнергетических величин. А именно: однофазных счетчиков активной и реактивной электрической энергии; однофазных ваттметров, варметров и измерительных преобразователей активной и реактивной мощности; энергетических фазометров, частотомеров и измерителей коэффициента мощности; вольтметров, амперметров и измерительных преобразователей напряжения и тока в промышленной области частот.
Структура обозначений исполнений установок приведена на рисунке 1.
НЕВА-Тест 6103 - Х Х.Х Х Т ЧХ Р Б
Ьб - наличие интерфейса BlueTooth для связи с ПК
_______Р - наличие реле с функцией защиты цепей тока от обрыва
___________Частотный диапазон
-
41 - 45 - 65 Гц
-
42 - 40 - 70 Гц ________________ Т - наличие блока проверки
точности хода часов
---------------------Количество подключаемых устройств
____________________________Класс точности:
0.1
0.2 ____________________________Количество подключаемых токовых цепей
-
1 - одна цепь, для поверки СИ с одним измерительным элементом
-
2 - две цепи, для поверки СИ с двумя
----------------------------------------- Тип установки
Рисунок 1 - Структура обозначений исполнений установок
Внешний вид установок в том числе расположение органов управления, разъемов и мест для навески счетчиков, зависит от исполнения и не влияет на метрологические характеристики установок. Внешний вид установки на 24 поверочных места представлен на рисунке 2.
Заводские номера, идентифицирующие каждую из установок, наносятся на щиток, закрепленный на боковой панели установки в цифровом формате.
1. Вычислители погрешности
2. Устройства навески счётчиков
3. Блок управления
4. Эталонный счётчик
Рисунок 2 - Внешний вид установки на 24 поверочных места
Программное обеспечениеВстроенное ПО (далее ВПО) блока управления и вычислителей погрешности выполняет функции управления режимами работы, не является метрологически значимым и не требует дополнительной защиты. Метрологические параметры Установки обеспечиваются входящим в её состав эталонным счетчиком.
ВПО эталонного счетчика записывается в энергонезависимую память микроконтроллера на этапе производства и не может быть изменено через внешние порты. Конструкция и особенности эксплуатации эталонного счетчика обеспечивают полное ограничение доступа к метрологически значимой части ПО и измерительной информации.
Влияние программного обеспечения учтено при нормировании метрологических и технических характеристик.
В комплекте с Установкой для управления и отображения параметров на ПК поставляется ПО верхнего уровня «Тест-СОФТ». Метрологически значимых частей внешнее ПО не содержит.
Идентификационные данные программного обеспечения приведены в таблицах 1-3.
Таблица 1 - Встроенное ПО блока управления
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Нева-тест 6103 0707 |
|
Номер версии (идентификационный номер ПО) |
не ниже 005 v.1.2 |
|
Цифровой идентификатор ПО |
- |
|
Другие идентификационные данные |
- |
Таблица 2 - Встроенное ПО вычислителей погрешности
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Нева-тест 6103 0707 |
|
Номер версии (идентификационный номер ПО) |
не ниже 034 v.1.9 |
|
Цифровой идентификатор ПО |
- |
|
Другие идентификационные данные |
- |
Таблица 3 - Внешнее ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Тест-СОФТ |
|
Номер версии (идентификационный номер ПО) |
не ниже v.1.0 |
|
Цифровой идентификатор ПО |
- |
|
Другие идентификационные данные |
- |
Уровень защиты программного обеспечения блока управления и вычислителей погрешности - низкий, уровень защиты программного обеспечения эталонного счетчика -высокий в соответствии Р 50.2.077-2014.
Метрологические и технические характеристикиМетрологические и технические характеристики установок приведены в таблицах 4 и 5.
Таблица 4 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
НЕВА-Тест 6103 0.1 |
НЕВА-Тест 6103 0.2 | |
|
Параметры генератора испытательных сигналов | ||
|
Диапазон задания действующего (среднеквадратического) значения переменного тока (I) с дискретностью задания 0,001 А, А |
от 0,001 до 120,000 | |
|
Пределы допускаемой основной относительной погрешности задания действующего (среднеквадратического) значения переменного тока (I) в диапазоне от 0,25 до 120 А, % |
±0,5 | |
|
Диапазон задания действующего (среднеквадратического) значения переменного напряжения (U) с дискретностью задания 0,01 В, В |
от 10 до 300 | |
|
Пределы допускаемой основной относительной погрешности задания действующего (среднеквадратического) значения напряжения переменного тока (U) в диапазоне от 40 до 300 В, % |
±0,5 | |
|
Диапазон задания фазового угла между током и напряжением 1-ой гармоники с дискретностью задания 0,1, градус |
от 0 до 360 | |
Продолжение таблицы 4
|
Наименование характеристики |
Значение | |
|
НЕВА-Тест 6103 0.1 |
НЕВА-Тест 6103 0.2 | |
|
Задание гармоник основной частоты в цепи переменного тока и цепи напряжения переменного тока не более 40% |
от 2 до 21 | |
|
Номинальные значения устанавливаемого коэффициента мощности |
0,5инд.; 0,8инд.; 1,0; 0,5емк.; 0,8емк. | |
|
Диапазон задания частоты 1-й гармоники переменного тока с дискретностью задания 0,01, Гц:
|
от 45 до 65 от 40 до 70 | |
|
Пределы допускаемой абсолютной погрешности задания частоты 1 -ой гармоники переменного тока, Гц |
±0,1 | |
|
Нестабильность установленного значения активной мощности за 180 с при Кр=1, % |
±0,05 | |
|
Коэффициент нелинейных искажений при генерации синусоидальных сигналов тока и напряжения при максимально допустимой активной нагрузке, % |
±1,0 | |
|
Измеряемые параметры электрической энергии | ||
|
Диапазон измерения среднеквадратического значения переменного тока, А |
от 0,001 до 120,000 | |
|
Пределы основной относительной погрешности измерения среднеквадратического значения переменного тока, %: в диапазоне от 0,05 до 120 А в диапазоне от 0,01 до 0,05 А |
±0,1 ±0,5 |
±0,2 ±0,5 |
|
Диапазон измерения среднеквадратического значения напряжения переменного тока, В |
от 10 до 300 | |
|
Пределы основной относительной погрешности измерения среднеквадратического значения напряжения переменного тока, %: в диапазоне от 40 до 250 В в диапазоне от 10 до 40 В |
±0,1 ±0,5 |
±0,2 ±0,5 |
|
Диапазон измерения частоты сети, Гц: для исполнения Ч1 для исполнения Ч2 |
от 45 до 55 от 42,5 до 57,5 | |
|
Пределы допускаемой абсолютной погрешности измерения частоты сети, Гц, не более |
±0,05 | |
|
Пределы допускаемой абсолютной погрешности измерения коэффициента активной мощности в диапазоне от 0,5инд. до 1,0 до 0,5емк. |
±0,005 | |
Продолжение таблицы 4
|
Наименование характеристики |
Значение | |
|
НЕВА-Тест 6103 0.1 |
НЕВА-Тест 6103 0.2 | |
|
Основная относительная погрешность измерения активной энергии и активной мощности в диапазоне напряжений от 40 до 230 В, %, не более: - при cos ф = от 0,5инд. до 1,0 до 0,5емк. в диапазоне тока от 0,05 до 120 А в диапазоне тока от 0,01 до 0,05 А |
±0,1 ±0,2 |
±0,2 ±0,3 |
|
- при cos ф = от 0,25инд. до 0,5инд. в диапазоне тока от 0,05 до 100 А |
±0,2 |
±0,3 |
|
Основная относительная погрешность измерения реактивной энергии и реактивной мощности в диапазоне напряжений от 40 до 230 В, %, не более: - при sin ф = от 0,5инд. до 1,0 до 0,5емк. в диапазоне тока от 0,05 до 120 А |
±0,2 |
±0,4 |
|
- при sin ф = 1,0 в диапазоне тока от 0,01 до 0,05 А |
±0,6 |
±0,6 |
|
- при sin ф = от 0,25инд. до 0,5инд. и от 0,5емк. до 0,25 емк. в диапазоне тока от 0,05 до 100 А |
±0,6 |
±0,6 |
|
Погрешность измерения периода следования импульсов, ppm, не более (для исполнения НЕВА-Тест 6103 Т с блоком для проверки точности хода часов) |
±0,5 | |
Таблица 5 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (длинахглубинахвысота), мм, не более: для установок с количеством устройств навески не более 6 |
1900х990х1800 |
|
для установок с количеством устройств навески от 7 до 24 для установок с количеством устройств навески от 25 до 48: |
2600x990x2100 |
|
- с одной стойкой |
2600х990х2100) |
|
- с двумя стойками |
2х(2600х990х2100) |
|
Масса, кг, не более: для установок с количеством устройств навески не более 6 |
230 |
|
для установок с количеством устройств навески от 7 до 24 для установок с количеством устройств навески от 25 до 48 |
430 |
|
- с одной стойкой |
430 |
|
- с двумя стойками |
800 |
|
Полная мощность, потребляемая от сети питания, В-А, не более: для установок с количеством устройств навески не более 6 |
600 |
|
для установок с количеством устройств навески от 7 до 24 для установок с количеством устройств навески от 25 до 48 |
1600 |
|
(на 2 стойки) |
2600 |
|
Выходная мощность установки на поверяемый счетчик: - в цепи тока (при токе100 А), В-А, не менее |
25 |
|
- в цепи напряжения, В-А, не менее |
15 |
|
Среднее время наработки на отказ, ч, не менее |
40000 |
Продолжение таблицы 5
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
8 |
|
Электропитание от сети переменного тока напряжение питания, В частота сети, Гц коэффициент несинусоидальности, %, не более |
от 207 до 253 от 49 до 51 5 |
|
Рабочие условия применения: температура окружающего воздуха, оС относительная влажность воздуха при температуре +25 оС, %, не более атмосферное давление, кПа (мм рт. ст.) |
от +18 до +28 80 от 84,0 до 106,7 (от 630 до 800) |
наносится на титульные листы эксплуатационной документации типографским способом, на корпус установки (на щитке, закрепленном на боковой панели установки).
Комплектность средства измерений
Комплектность установок приведена в таблице 6.
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Установка автоматическая однофазная НЕВА-Тест 6103: - однофазный эталонный счетчик |
ТАСВ.411722.003 |
1 шт. |
|
- блок управления |
1 шт. | |
|
- блок поверки точности хода часов ** |
1 шт. | |
|
Головка оптическая* |
- |
от 1 до 48 |
|
Комплект кабелей |
- |
1 шт. |
|
Методика поверки (поставляется по требованию потребителя) |
1 экз. | |
|
Руководство по эксплуатации |
ТАСВ.411722.003 РЭ |
1 экз. |
|
Формуляр |
ТАСВ.411722.003 ФО |
1 экз. |
|
Программное обеспечение для ПК «Тест-СОФТ» |
- |
1 шт. |
|
* В зависимости от количества мест подключаемых устройств. | ||
|
** Для варианта исполнения НЕВА-Тест 6103 Т с блоком для поверки точности | ||
|
хода часов. | ||
приведены в руководстве по эксплуатации в п. 4.1 «Управление установкой от ПК» и п.4.2 «Работа установки при управлении от блока управления».
Нормативные и технические документы, устанавливающие требования к средству измерений
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
ГОСТ 8.551-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений электрической мощности и электрической энергии в диапазоне частот от 1 до 2500 Гц;
Государственная поверочная схема для средств измерений электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц, утвержденная приказом
Росстандарта от 29 мая 2018 г. № 1053;
Государственной поверочной схемы для средств измерений силы переменного электрического тока от V10-8 до 100 А в диапазоне частот от 1-10"1 до V106 Гц, утвержденная приказом Росстандарта от 14 мая 2015 г. № 575;
ТАСВ.411722.003 ТУ Установки автоматические трехфазные для поверки счетчиков электрической энергии НЕВА-Тест 6103. Технические условия.
Изготовитель
Общество с ограниченной ответственностью «Тайпит - Измерительные Приборы»
(ООО «Тайпит - ИП»)
ИНН 7811472920
Адрес: 193318, г. Санкт-Петербург, ул. Ворошилова, д. 2
Телефон: 8 (812) 326-10-90
Факс: 8 (812) 325-58-64
E-mail: meters@taipit.ru
Web-сайт: www.meters.taipit.ru
Испытательный центр
Федеральное государственное бюджетное учереждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон (факс): 8 (495) 655-30-87
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
