МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

9 июня 2018 г.                                            №   1164

Москва

О внесении изменений в описание типа на устройства распределенного ввода-вывода SIMATIC ЕТ200

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее-Административный регламент) и в связи с обращением ООО «Сименс» от 27 февраля 2018 г. № PDPA-PI-2018/47 приказываю:

  • 1. Внести изменения в описание типа на устройства распределенного ввода-вывода SIMATIC ЕТ200, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 66213-16, изложив его в новой редакции согласно приложению к настоящему приказу.

  • 2. Управлению метрологии (Е.Р. Лазаренко), ФГУП «ВНИИМС» (А.Ю. Кузин) оформить новое описание типа средства измерений.

  • 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя                                    С.С, Голубев

г                            \

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: OOE1036ECDC011E780DAE0071B1B53CD41 Кому выдан; Голубев Сергей Сергеевич

Действителен: с 20.11.2017 до 20.11.2018




Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «___»_______2018 г. №_____

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Устройства распределенного ввода-вывода SIMATIC ET200

Назначение средства измерений

Устройства распределенного ввода-вывода SIMATIC ET200 (далее - устройства) предназначены для измерений выходных аналоговых сигналов от первичных измерительных преобразователей (датчиков) в виде напряжения и силы постоянного тока, сопротивления, сигналов термопар (ТП) и термопреобразователей сопротивления (ТС), выработки аналоговых и цифровых сигналов локального управления и регулирования распределенными в пространстве технологическими процессами и объектами в режиме управления от ведущих устройств и применяются при автоматизации технологических процессов для дополнения возможностей основных групп контроллеров SIMATIC S7.

Описание средства измерений

Устройства относятся к проектно-компонуемым изделиям, имеющим модульную или моноблочную структуру, и состоят из соединенных согласно требуемой конфигурации блоков и модулей из числа следующих:

- модулей ввода/вывода аналоговых и дискретных сигналов SM;

- подчиненных интерфейсных модулей для связи с центральными контроллерами;

- коммуникационных процессоров для подключения к сетям PROFIBUS-DP, AS - и MPI-, PPI-интерфейсам; связи с другими контроллерами серии SIMATIC S7;

- функциональных модулей.

Основные модификации устройств и их различия устройств видны из таблицы 1

Таблица 1

Модификации

Класс защиты по ГОСТ 14254-96

Особенности применения

Количество модулей

Температурный диапазон применения

ET200Pro

IP65/67

Монтаж непосредственно на оборудовании без дополнительной защиты

1 базовый модуль и до16 модулей расширения

от -25 до +55°С

ET200Eco

моноблок

от -25 до +60°С

ET200S

IP20

Высокая гибкость применения за счёт большого числа комбинаций количества каналов ввода-вывода

1 базовый модуль и до 64 модулей расширения

от 0 до +60°С при горизонтальной установке;

от 0 до +40°С при вертикальной установке;

от -25 до +60°С SIPLUS версия

ET200M

Модули S7-300, в т.ч. с резервированием, с Hart-протоколом и во взрывозащищенном исполнении

1 базовый модуль и до 12 модулей расширения

ET200iSP

IP30

Модульная периферия для использования во взрывоопасных зонах

1 базовый модуль и до 32 модулей расширения

от -20 до +70°С при гориз. уст.;

от -20 до +40°С при верт. уст.

Конструктивно модули устройства крепятся на терминальные модули, располагаемые на профильных шинах DIN.

Приказ Росстандарта №1164 от 09.06.2018, https://oei-analitika.ru

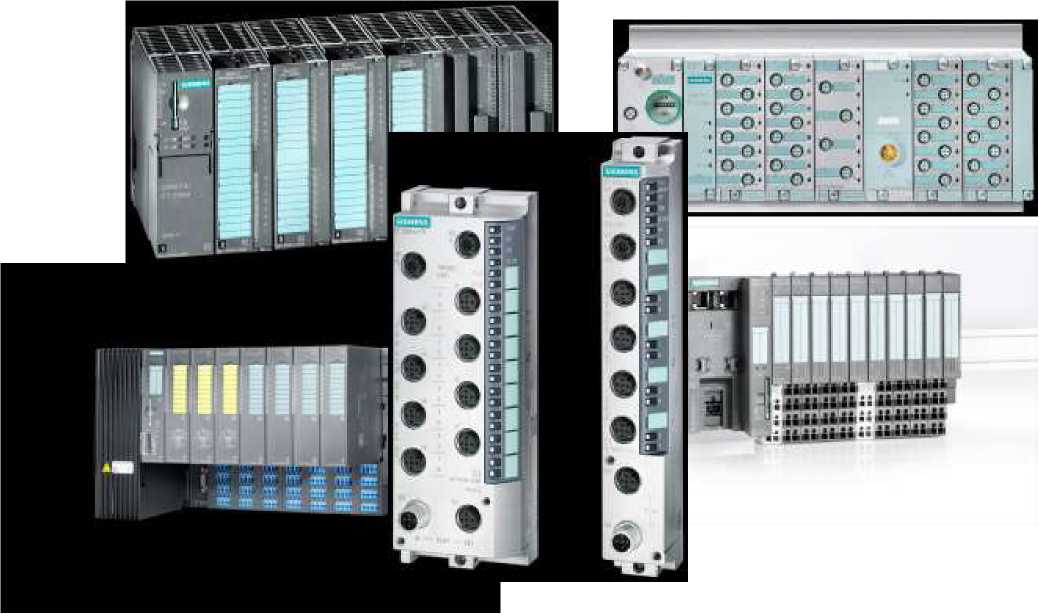

Рисунок 1 - Фотографии внешнего вид устройств распределенного ввода-вывода SIMATIC ET200

Фотографии внешнего вида устройств представлены на рисунке 1, обозначения мест нанесения знака поверки представлены на рисунке 2.

Приказ Росстандарта №1164 от 09.06.2018, https://oei-analitika.ru

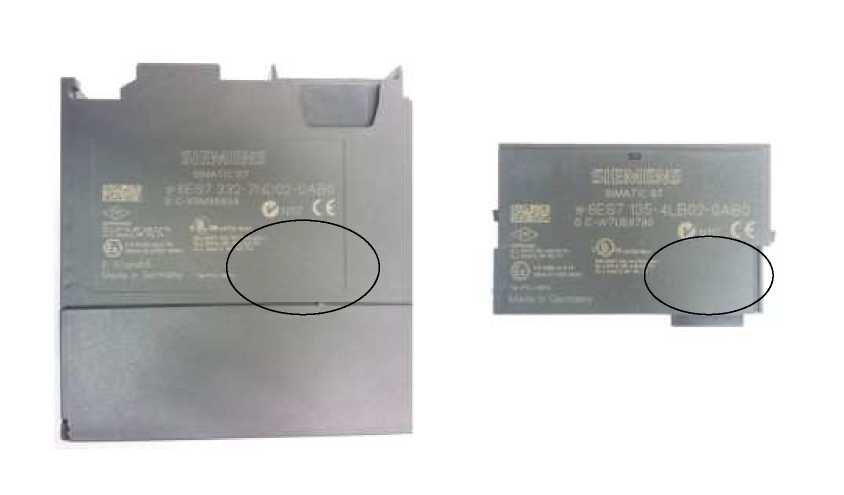

Рисунок 2 - Обозначения мест нанесения знака поверки

Программное обеспечение

Программные продукты используемое для работы с децентрализованной периферией ET200 можно разделить на 2 группы - встроенное программное обеспечение (ВПО) устройства и внешнее, устанавливаемое на персональный компьютер.

ВПО, влияющее на метрологические характеристики, устанавливается в энергонезависимую память измерительных модулей контроллеров в производственном цикле на заводе-изготовителе и в процессе эксплуатации изменению не подлежит, что соответствует уровню защиты «высокий» в соответствии с Р 50.2.077-2014.

Метрологические характеристики измерительных модулей, центральных процессоров с каналами ввода-вывода, микропроцессорных модулей регулирования, указанные в таблицах 3 -11, нормированы с учетом ВПО.

Внешнее программное обеспечение «STEP 7» (в том числе в составе комплексного пакета PCS7), не влияющее на метрологические характеристики, идентификационные данные которого описаны в таблице 1, позволяет выполнять:

- настройку модулей и центральных процессоров: выбор количества используемых измерительных каналов, выбор диапазона измерения (воспроизведения) сигналов из представленных в таблицах 3 - 11, тип подключаемого измерительного преобразователя (датчика) и др.);

- конфигурирование систем промышленной связи на основе стандарта Ethernet;

- программирование логических задач контроллеров на языках LAD (Ladder Diagram) и FBD (Function Block Diagram);

- тестирование проектов, выполнение пуско-наладочных работ, обслуживание контроллера в процессе эксплуатации;

- установку парольной защиты от несанкционированного доступа.

Программное обеспечение STEP7 не даёт доступ к внутренним программным микрокодам измерительных модулей и не позволяет вносить изменения в ВПО.

Таблица 2 - Идентификационные данные внешнего программного обеспечения «STEP 7»

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

STEP7

STEP7 Professional

Номер версии, не ниже

V5.5

V13

Цифровой идентификатор ПО

-

-

Метрологические и технические характеристики

Основные метрологические характеристики измерительных каналов (ИК) устройств приведены в таблицах 3-11, технические характеристики приведены в таблице 12.

Таблица 3 - Метрологические характеристики ИК модификации ЕТ200S

Измерительный модуль

Диапазоны входных сигналов

Диапазоны выходных сигналов

Пределы допускаемой основной погрешности Х)

Пределы допускаемой дополнительной погрешности 2)

1

2

3

4

5

модуль ввода сигналов напряжения

6ES7 134-4FB0x-xxxx

6AG1 134-4FB0x-xxxx

от -10 до +10 В; от -5 до +5 В;

от 1 до 5 В

13 бит

Y = ±0,4 %

Y = ±0,6 %

модуль вывода аналоговых сигналов 6ES7 134-4FB5x-xxxx

от -10 до +10 В; от -5 до +5 В;

от 1 до 5 В

15 бит + знак

Y = ±0,2 %

Y = ±0,3 %

от -2,5 до +2,5 В

14 бит + знак

Y = ±0,4 %

Y = ±0,6 %

П Продолжение таблицы 3

1

2

3

4

5

модуль ввода сигналов напряжения

6ES7 134-4LB0x-xxxx

6AG1 134-4LB0x-xxxx

от -10 до +10 В; от -5 до +5 В;

от 1 до 5 В

15 бит

Y = ±0,05 %

Y = ±0,1 %

модуль ввода токовых сигналов 6ES7 134-4GB0x-xxxx 6AG1 134-4GB0x-xxxx

от 4 до 20 мА

13 бит

Y = ±0,4 %

Y = ±0,6 %

модуль ввода токовых сигналов

6ES7 134-4GB1x-xxxx 6AG1 134-4GB1x-xxxx

от 4 до 20 мА; от -20 до +20 мА

13 бит

Y = ±0,4 %

Y = ±0,6 %

модуль ввода токовых сигналов 6ES7 134-4GB5x-xxxx 6AG1 134-4GB5x-xxxx

от 4 до 20 мА

15 бит

Y = ±0,2 %

Y = ±0,3 %

модуль ввода токовых сигналов

6ES7 134-4GB6x-xxxx

от 4 до 20 мА; от 0 до 20 мА;

от -20 до +20 мА

15 бит

Y = ±0,2 %

Y = ±0,3 %

модуль ввода токовых сигналов

6ES7 134-4GD0x-xxxx 6AG1 134-4GD0x-xxxx

от 4 до 20 мА

13 бит

Y = ±0,3 %

Y = ±0,4 %

модуль ввода токовых сигналов 6ES7 134-4JD0x-xxxx

от -80 до +80 мВ; ТП типа: E, N, J,

K, L, S, R, B, T

15 бит

Y = ±0,4 %

Y = ±0,6 %

модуль ввода токовых сигналов 6ES7 134-4MB0x-xxxx 6AG1 134-4MB0x-xxxx

от 4 до 20 мА; от -20 до +20 мА

15 бит

Y = ±0,05 %

Y = ±0,1 %

модуль ввода сигналов термопар 6ES7 134-4JB0x-xxxx

от -80 до +80 мВ; ТП типа: E, N, J,

K, L, S, R, B, T

15 бит

Y = ±0,4 %

Y = ±0,6 %

модуль ввода сигналов термометров сопротивления 6ES7 134-4JB5x-xxxx 6AG1 134-4JB5x-xxxx

Pt100, Ni100;

150 Ом, 300 Ом, 600 Ом

15 бит

Y = ±0,4 %

Y = ±0,6 %

модуль ввода сигналов термопар

6ES7 134-4NB0x-xxxx

6AG1 134-4NB0х-хххх

от -80 до +80 мВ

15 бит + знак

Y = ±0,05%

Y = ±0,1%

ТП типа: E, N, J, K, L, S, R, B, T, С

Д = ±1 °С3)

Тхс = ±1,5 °С

Д = ±1,5 °С3)

Тхс = ±2,5 °С

П Продолжение таблицы 3

1

2

3

4

5

модуль ввода сигналов термопреобразователей сопротивления 6ES7 134-4ЫВ5х-хххх 6AG1 134-4NB5x-xxxx

Pt100, Pt200,

Pt500, Pt1000

15 бит + знак

Y = ±0,6 %

Y = ±1,0 %

Cu100

Y = ±1,0 %

Y = ±1,5 %

Ni100, Ni120,

Ni200, Ni500,

Ni1000

Y = ±0,2 %

Y = ±0,4 %

100 Ом, 300 Ом,

600 Ом, 3000 Ом

15 бит

Y = ±0,05 %

Y = ±0,1 %

модуль вывода аналоговых сигналов 6ES7 135-4FB0x-xxxx 6AG1 135-4FB0x-xxxx

13 бит + знак

от -10 до+10 В

Y = ±0,2 %

Y = ±0,4 %

12 бит

от 1 до 5 В

модуль вывода аналоговых сигналов 6ES7 135-4FB5x-xxxx

15 бит + знак

от -10 до +10 В;

от -5 до +5 В

Y = ±0,1 %

Y = ±0,2 %

14 бит

от 1 до 5 В

модуль вывода аналоговых сигналов 6ES7 135-4GB5x-xxxx

15 бит + знак

от 4 до 20 мА; от -20 до +20 мА

Y = ±0,1 % y = ±0,3 %

Y = ±0,2 % y = ±0,4 %

модуль вывода аналоговых сигналов 6ES7 135-4LB0x-xxxx 6AG1 135-4LB0x-xxxx

15 бит + знак

от -5 до +5 В от -10 до +10 В от 1 до 5 В

y = ±0,05 %

y = ±0,1 %

модуль вывода аналоговых сигналов 6ES7 135-4GB0x-xxxx 6AG1 135-4GB0x-xxxx

13 бит

от 4 до 20 мА; от -20 до +20 мА

y = ±0,3 %

y = ±0,5%

модуль вывода аналоговых сигналов 6ES7 135-4MB0x-xxxx

15 бит

от 4 до 20 мА; от -20 до +20 мА

Y = ±0,05 %

Y = ±0,1%

Примечания:

  • 1) y - обозначение основных и дополнительных приведенных погрешностей к верхнему значению диапазона,

Д - обозначение основных и дополнительных абсолютных погрешностей;

  • 2) допускаемые значения дополнительных погрешностей указаны для диапазонов от 0 до +21 °С и от +25 до +55 °С при горизонт. уст./ до +45 °С при вертик. уст;

  • 3) пределы допускаемых основной и дополнительной погрешностей для ТП типа С ±5 °С

и ±7 °С соответственно._________

Нормальные условия измерений:

  • - температура окружающей среды

  • - относительная влажность

    - атмосферное давление

    от +21 до +25 ОС;

    до 95 % без конденсации

    до 100 % для модификации SIPLUS; от 84,0 до 106,0 кПа;

Таблица 4 - Метрологические характеристики ИК модификации ET200iSP

Измерительный модуль

Диапазоны входных сигналов

Диапазоны выходных сигналов

Пределы допускаемой основной погрешности 1)

Пределы допускаемой дополнительной погрешности 2)

модуль ввода токовых сигналов (2-х-пров. сх.) с поддержкой HART-прот.

6ES7 134-7TD0x-xxxx

от 4 до 20 мА

13 бит

Y = ±0,1 %

y = ±0,15 %

модуль ввода токовых сигналов(4-х-пров. сх.) с поддержкой HART-прот.

6ES7 134-7TD5x-xxxx

от 0 до 20 мА от 4 до 20 мА

12 бит + знак

Y = ±0,1 %

y = ±0,15 %

модуль ввода сигналов термопар

6ES7 134-7SD0x-xxxx

ТП типа:

B, E, J, K, L, N, S,

R, T, U;

15 бит + знак

Л = ±1 °С

Л = ±2 °С3)

Л = ±1,5 °С

Л = ±3,5 °С3)

от -80 до +80 мВ

Y = ±0,1 %

Y = ±0,15%

модуль ввода сигналов термопреобразователей сопротивления 6ES7 134-7SD5x-xxxx

Pt100;

Ni100

15 бит + знак

Л = ±0,2 °С4)

Л = ±0,5 °С

Л = ±0,3 °С4)

Л = ±0,8 °С

от 0 до 600 Ом

Y = ±0,1 %

Y = ±0,15 %

F- модуль ввода токовых сигналов (2-х-пров. сх.) с поддержкой HART-прот. 6ES7 138-7FA0x-xxxx

от 0 до 20 мА; от 4 до 20 мА

15 бит + знак

y = ±0,1 %

y = ±0,35 %

модуль вывода аналоговых сигналов с поддержкой HART-прот. 6ES7 135-7TD0x-xxxx

14 бит

от 0 до 20 мА; от 4 до 20 мА

y = ±0,1 %

y = ±0,15 %

Примечания:

  • 1) y - обозначение основных и дополнительных приведенных погрешностей к верхнему значению диапазона,

Л - обозначение основных и дополнительных абсолютных погрешностей;

  • 2) допускаемые значения дополнительных погрешностей указаны для диапазонов от 0 до +21 °С и от +25 до +55 °С при горизонт. уст./ до +45 °С при вертик. уст;

  • 3) с использованием внутреннего канала компенсации температуры холодного спая;

  • 4) для диапазонов с обозначением «climatic».

Нормальные условия измерений:

  • - температура окружающей среды          от +21 до +25 °С;

  • - относительная влажность                до 95 % без конденсации

до 100 % для модификации SIPLUS;

  • - атмосферное давление                    от 84,0 до 106,0 кПа;

Таблица 5 - Метрологические характеристики ИК модулей из состава контроллера S7-300

Измерительный модуль

Диапазоны входных сигналов

Диапазоны выходных сигналов

Пределы допускаемой основной погрешности 1)

Пределы допускаемой дополнительной погрешности 2)

1

2

3

4

5

модуль ввода аналоговых сигналов 6ES7 331-7KB0x-xxxx 6ES7 331-7KF0x-xxxx 6AG1 331-7KB0x-xxxx 6AG1 331-7KF0x-xxxx

от-80 до +80 мВ;

10 МОм

9/12/14 бит

+знак

Y = ±0,7 %

Y = ±1,0 %

от -250 до +250 мВ;

от -500 до +500 мВ;

10 МОм

Y = ±0,4 %

Y = ±0,6 %

от-1 до +1 В;

10 МОм

от-2,5 до +2,5 В; от- 5 до +5 В;

100 кОм

Y = ±0,6 %

Y = ±0,8 %

от 0 до 10 В; от-10 до +10 В;

100 кОм

от 0 до 5 В;

100 кОм

от 0 до 20 мА; от 4 до 20 мА;

25 Ом

Y = ±0,5 %

Y = ±0,7 %

от -20 до +20 мА; 25 Ом

150/300/600 Ом;

10 МОм

Y = ±0,5 %

±0,7 %

Pt100, Ni100;

10 МОм

Y = ±0,5 % 3) Y = ±0,6 %

Y = ±0,7 % 3) Y = ±0,8 %

ТП типа:

E, N, J, K, L;

10 МОм

Д = ±0,7 % Тхс = ±1 %

Д = ±1,1 % Тхс = ±1 %

модуль ввода аналоговых сигналов 6ES7 331-7NF0x-xxxx 6AG1 331-7NF0x-xxxx

от-5 до +5 В; от-10 до+10 В;

от 1 до 5 В;

2 МОм

15 бит + знак

Y = ±0,05 %

Y = ±0,1 %

от 0 до 20 мА; от 4 до 20 мА; от -20 до +20 мА;

250 Ом

Y = ±0,3 %

Продолжение таблица 5

1

2

3

4

5

модуль ввода

аналоговых сигналов 6ES7 331-1KF0x-xxxx

6AG1 331-1KF0x-xxxx

от -50 до +50 мВ; от -500 до +500 мВ;

от -1 до +1 В;

100 кОм

12 бит + знак

Y = ±0,3 %

Y = ±0,5 %

от -5 до +5 В; от -10 до +10 В;

от 1 до 5 В;

от 1 до 10 В;

100 кОм

Y = ±0,4 %

Y = ±0,6 %

от 0 (4)до 20 мА; от -20 до +20 мА;

50 Ом

Y = ±0,3 %

Y = ±0,5 %

от 0 до 600 Ом; от 0 до 6 кОм;

100 МОм

Y = ±0,3 %

Y = ±0,5 %

Pt100, Ni100;

100 МОм

Д = ±0,8 °С 3)

Д = ±1 °С

Д = ±1 °С 3)

Д = ±1,2 °С

Ni1000;

100 МОм

Д = ±0,8 °С

модуль ввода аналоговых сигналов 6ES7 331-7NF1x-xxxx 6AG1 331-7NF1x-xxxx

от -5 до +5 В; от -10 до +10 В;

от 1 до 5 В;

2 МОм

15 бит + знак

Y = ±0,05 %

Y = ±0,1 %

от 0 до 20 мА;

от 4 до 20 мА; от -20 до+20 мА;

2 Ом

модуль ввода аналоговых сигналов термопреобразователей сопротивлений

6ES7 331-7PF0x-xxxx 6AG1 331-7PF0x-xxxx

Pt50, Pt100,

Pt200, Pt500,

Pt1000

15 бит + знак

Д = ±0,5 °С

Д = ±1,0 °С

Cu50, Cu100

Ni100/120/200,

Ni500/1000

Pt10, 10П

Д = ±1,0 °С

Д = ±2,0 °С

Cu10, 10М

50П, 100П, 150П

Д = ±0,5 °С

Д = ±1,0 °С

50М, 100М, 100Н

150 Ом, 300 Ом,

600 Ом

Y = ±0,05 %

Y = ±0,1 %

модуль ввода аналоговых сигналов термопар 6ES7 331-7PF1x-xxxx 6AG1 331-7PF1x-xxxx

ТП типа: E, N, J,

K, L, S, R, B, T,

C, U, ТХК

15 бит + знак

См. табл. 7

См табл. 7

Продолжение таблицы 5

1

2

3

4

5

модуль ввода аналоговых сигналов

6ES7 331-7HF0x-xxxx

от -1 до +1 В;

10 МОм

15 бит + знак

Y = ±0,2 %

Y = ±0,3 %

от -5 до +5 В;

100 кОм

Y = ±0,2 %

Y = ±0,3 %

от -10 до +10 В; от 1 до 5 В;

100 кОм

Y = ±0,25 %

Y = ±0,4 %

от 0 до 20 мА;

от 4 до 20 мА; от -20 до+20 мА;

50 Ом

Y = ±0,2 %

Y = ±0,3 %

модуль ввода аналоговых сигналов взрывобезопасного исполнения ExibIIC 6ES7 331-7RD0x-xxxx 6AG1 331-7RD0x-xxxx

от 0 до 20 мА; от 4 до 20 мА;

от 10 до 15 бит + знак

Y = ±0,1 %

Y = ±0,45 %

модуль ввода аналоговых сигналов взрывобезопасного исполнения ExibIIC 6ES7 331-7SF0x-xxxx 6AG1 331-7SF0x-xxxx

от-25 до +25 мВ;

10 МОм

от 9 до 15 бит + знак

Y = ±0,018 %

Y = ±0,09 %

от-50 до +50 мВ;

10 МОм

Y = ±0,014 %

Y = ±0,06 %

от-80 до +80 мВ;

10 МОм

Y = ±0,011 %

Y = ±0,05 %

от-250 до +250мВ

10 МОм

Y = ±0,008 %

Y = ±0,04 %

от-1 до +1 В;

10 МОм

Y = ±0,008 %

Y = ±0,04 %

150 Ом, 300 Ом,

600 Ом

Y = ±0,008 %

Темп. коэф.

±0,001°С 4

ТП типа: B, C, T, R, E, N, J, K, U, L

См. табл. 8

См. табл. 8

Pt100, Pt200,

Ni100

См. табл.9

См. табл. 9

модуль ввода аналоговых сигналов 6ES7 331-7PE1x-xxxx

от-25 до +25 мВ;

10 МОм

15 бит + знак

Y = ±0,04 %

Y = ±0,12 %

от-50 до +50 мВ;

10 МОм

Y = ±0,03 %

Y = ±0,08 %

от-80 до +80 мВ;

10 МОм

Y = ±0,03 %

Y = ±0,06 %

от-250 до +250мВ

10 МОм

Y = ±0,02 %

Y = ±0,05 %

от-500 до +500мВ

10 МОм

Y = ±0,02 %

Y = ±0,05 %

от-1 до +1 В;

10 МОм

Y = ±0,02 %

Y = ±0,05 %

ТП типа: B, C, N, E, R, S, J, L, T, K,

U, TxK/XK (L)

См. табл.10

См. табл.10

П Продолжение таблицы 5

1

2

3

4

5

модуль ввода-вывода для систем с резервированием исполнение Ex-ibllC

6ES7 336-4GE0x-xxxx 6AG1 336-4GE0x-xxxx

от 0 до 20 мА; от 4 до 20 мА

15 бит

Y = ±0,1 %

Y = ±0,2 %

Ex - модуль ввода аналоговых сигналов с поддержкой HART-прот.

6ES7 331-7ТВ1х-хххх 6AG1331-7TB1x-xxxx

от 0 до 20 мА; от 4 до 20 мА

от 10 до 16 бит

Y = ±0,1 %

Y = ±0,45 %

модуль ввода аналоговых сигналов с поддержкой HART-прот. 6ES7 331-7TF0x-xxxx 6AG1331-7TF0x-xxxx

от -20 до +20 мА; от 0 до 20 мА; от 4 до 20 мА

15 бит

Y = ±0,1 %

Y = ±0,15 %

модуль вывода аналоговых сигналов 6ES7 332-5HB0x-xxxx 6ES7 332-5HD0x-xxxx 6AG1 332-5HB0x-xxxx 6AG1 332-5HD0x-xxxx

15 бит

от 0 до +10 В от 1 до +5 В от -10 до +10 В

Y = ±0,4 %

Y = ±0,5 %

от 0 до 20 мА от 4 до 20 мА от -20 до +20 мА

Y = ±0,5 %

Y = ±0,6 %

модуль вывода аналоговых сигналов 6ES7 332-5HF0x-xxxx 6AG1 332-5HF0x-xxxx

12 бит

от 0 до +10 В от 1 до +5 В от-10 до+10 В

Y = ±0,4 %

Y = ±0,5 %

от 0 до 20 мА от 4 до 20 мА от -20 до +20 мА

Y = ±0,5 %

Y = ±0,6 %

модуль вывода аналоговых сигналов 6ES7 332-7ND0x-xxxx 6AG1 332-7ND0x-xxxx

от 14 до 16 бит

от -10 до +10 В от 0 до +10 В

Y = ±0,02 %

Y = ±0,12 %

от 1 до +5 В

Y = ±0,04 %

от-20 до

+20 мА

Y = ±0,02 %

Y = ±0,18 %

от 0 до 20 мА

от 4 до 20 мА

Y = ±0,04 %

Модуль вывода аналоговых сигналов взрывобезопасного исполнения ExibIIC 6ES7 332-5RD0x-xxxx

15 бит

от 0 до 20 мА от 4 до 20 мА

Y = ±0,2 %

Y = ±0,55 %

Ex-модуль вывода аналоговых сигналов с поддержкой HART-прот.

6ES7 332-5 ТВ 1x-xxxx

12 бит

от 0 до 20 мА от 4 до 20 мА

Y = ±0,15 %

Y = ±0,55 %

П Продолжение таблицы 5

1

2

3

4

5

модуль вывода аналоговых сигналов с поддержкой HART-прот. 6ES7 332-8TF0x-xxxx 6AG1332-8TF0x-xxxx

15 бит

от 0 до 20 мА от 4 до 20 мА

Y = ±0,1 %

y = ±0,2 %

модуль ввода-вывода аналоговых сигналов 6ES7 334-0CE0x-xxxx

от 0 до 10 В

8 бит

Y = ±0,7 %

Y = ±0,9 %

от 0 до 20 мА

Y = ±0,6 %

Y = ±0,8 %

8 бит

от 0 до +10 В

Y = ±0,5 %

Y = ±0,6 %

от 0 до 20 мА

Y = ±0,5 %

Y = ±1,0 %

модуль ввода-вывода аналоговых сигналов 6ES7 334-0KE0x-xxxx 6AG1 334-0KE0x-xxxx

от 0 до 10 В

12 бит + знак

Y = ±0,5 %

Y = ±0,7 %

Pt100

Y = ±0,8 %

Y = ±1,0 %

от 0 до 10 кОм

Y = ±2,8 %

Y = ±3,5 %

12 бит

от 0 до +10 В

Y = ±0,85 %

Y = ±1,0 %

модуль ввода-вывода аналоговых сигналов 6ES7 335-7HG0x-xxxx

от -1 до +1 В

13 бит + знак

Y = ±0,13 %

Y = ±0,15 %

от -2,5 до +2,5 В

от -10 до +10 В

от 0 до 2 В

от 0 до 10 В

от -10 до +10 мА

Y = ±0,1 %

Y = ±0,25 %

от 0 до 20 мА от 4 до 20 мА

12 бит

от 0 до+10 В от -10 до +10 В

Y = ±0,2 %

Y = ±0,5 %

Примечания:

  • 1) y - обозначение основных и дополнительных приведенных погрешностей к верхнему значению диапазона,

Д - обозначение основных и дополнительных абсолютных погрешностей;

  • 2) допускаемые значения дополнительных погрешностей указаны для диапазонов от 0 до +21 °С и от +25 до +55 °С при горизонт. уст./ до +45 °С при вертик. уст;

  • 3) для диапазонов с обозначением «climatic».

  • 4) коэффициент допускаемой дополнительной абсолютной погрешности указан на каждый градус изменения температуры окружающей среды

Нормальные условия измерений:

  • - температура окружающей среды          от +21 до +25 °С;

  • - относительная влажность                до 95 % без конденсации

до 100 % для модификации SIPLUS;

  • - атмосферное давление                    от 84,0 до 106,0 кПа;

Таблица 6 - Метрологические характеристики ИК модификации ЕТ200Рго

Измерительный модуль

Диапазоны входных сигналов

Диапазоны выходных сигналов

Пределы допускаемой основной приведенной погрешности

Пределы допускаемой дополнительной приведенной погрешности 1)

модуль ввода аналоговых сигналов

6ES7 144-4FF0x-xxxx

от -10 до +10 В; от -5 до +5 В; от 0 до 10 В;

от 1 до5 В

15 бит + знак

±0,1 %

±0,15 %

модуль ввода аналоговых сигналов 6ES7 144-4GF0x-xxxx

от -20 до +20 мА; от 4 до 20 мА; от 0 до 20 мА

15 бит + знак

±0,1 %

±0,15 %

модуль ввода аналоговых сигналов 6ES7 144-4JF0x-xxxx

от 0 до 150 Ом; от 0 до 300 Ом; от 0 до 600 Ом; от 0 до 3000 Ом;

Pt100, Pt200,

Pt500, Pt1000;

Ni100, Ni120,

Ni200, Ni500,

Ni1000

15 бит + знак

±0,13 %

±0,18 %

модуль ввода аналоговых сигналов 6ES7 144-4PF0x-xxxx

ТП типа: B, E, J, K, L, N, S, R, T; от -80 до +80 мВ

15 бит + знак

±0,1 % Тхс = ±2 %

±0,15 % Тхс = ±3 %

модуль вывода аналоговых сигналов 6ES7 145-4FF0x-xxxx

15 бит + знак

от -10 до +10 В

±0,15 %

±0,2 %

15 бит

от 0 до 10 В

14 бит

от 1 до 5 В

модуль вывода аналоговых сигналов 6ES7 145-4GF0x-xxxx

15 бит + знак

от -20 до

+20 мА

±0,15 %

±0,2 %

15 бит

от 4 до 20 мА

14 бит

от 0 до 20 мА

Примечание - пределы основных и дополнительных приведенных погрешностей рассчитываются от верхнего предела диапазона.

1) допускаемые значения дополнительных погрешностей указаны для диапазонов от 0 до +21 °С и от +25 до +55 °С при горизонт. уст./ до +45 °С при вертик. уст; Нормальные условия измерений:

  • - температура окружающей среды

  • - относительная влажность

    - атмосферное давление

    от +21 до +25 ОС;

    до 95 % без конденсации

    до 100 % для модификации SIPLUS; от 84,0 до 106,0 кПа.

Таблица 7 - Метрологические характеристики ИК модификации ЕТ200есо

Измерительный модуль

Диапазоны входных сигналов

Диапазоны выходных сигналов

Пределы допускаемой основной приведенной погрешности

Пределы допускаемой дополнительной приведенной погрешности 1)

модуль ввода аналоговых сигналов 6ES7144-6KD0x-xxxx

от -10 до +10 В от 0 до 10 В от 1 до5 В от -80 до +80мВ

15 бит + знак

±0,1 %

±0,35 %

от -20 до +20 мА от 4 до 20 мА от 0 до 20 мА

15 бит + знак

±0,2 %

±0,4 %

от 0 до 150 Ом от 0 до 300 Ом от 0 до 600 Ом от 0 до 3000 Ом;

Pt100, Pt200, Pt500, Pt1000 Ni100, Ni120, Ni200, Ni500,

Ni1000

±0,05 %

±0,3 %

ТП типа: E, J, K, N;

±0,1 %

±0,4 %

модуль вывода аналоговых сигналов

6ES7145-6HD0x-xxxx

15 бит + знак

от-10 до +10 В от 1 до 5 В от 0 до 10 В

±0,08%

±0,3 %

от-20 до

+20 мА от 4 до 20 мА от 0 до 20 мА

±0,1 %

±0,4 %

Модуль ввода аналоговых сигналов 6ES7144-6KD5х-хххх

150 Ом, 300 Ом,

600 Ом, 3000 Ом

15 бит + знак

±0,05 %

±0,3 %

Pt100, Pt200, Pt500, Pt1000; Ni100, Ni120, Ni200, Ni500, Ni1000;

±0,05 %

±0,3 %

ТП типа: E, J, K, N;

±0,1 %

±0,4 %

Примечание - пределы основных и дополнительных погрешностей рассчитываются от верхнего предела диапазона.

1) допускаемые значения дополнительных погрешностей указаны для диапазонов от 0 до +21 °С и от +25 до +55 °С при горизонт. уст./ до +45 °С при вертик. уст; Нормальные условия измерений:

  • - температура окружающей среды          от +21 до +25 °С;

  • - относительная влажность                до 95 % без конденсации

до 100 % для модификации SIPLUS;

  • - атмосферное давление                    от 84,0 до 106,0 кПа.

Таблица 8 - Метрологические характеристики ТП для модулей 6ES7 331-7PF1x-xxxx, 6AG1 331-7PF1x-xxxx

Тип

термопары

Температурный диапазон

Пределы допускаемой основной абсолютной погрешности

Пределы допускаемой дополнительной абсолютной погрешности

Тип T

от -200 до +400 °C

±0,5 °C

±0,7 °C

от -230 до -200 °C

±1,0 °C

±1,5 °C

Тип U

от -150 до +600 °C

±0,5 °C

±0,9 °C

от -200 до -150 °C

±1,0 °C

±1,2 °C

Тип E

от -200 до +1000 °C

±0,5 °C

±1,2 °C

от -230 до -200 °C

±1,0 °C

±1,5 °C

Тип J

от -150 до +1200 °C

±0,5 °C

±1,4 °C

от -210 до -150 °C

±1,0 °C

±1,7 °C

Тип L

от -150 до +900 °C

±0,5 °C

±1,5 °C

от -200 до -150 °C

±1,0 °C

±1,8 °C

Тип K

от -150 до +1372 °C

±0,5 °C

±2,1 °C

от -220 до -150 °C

±1,0 °C

±2,9 °C

Тип N

от -150 до +1300 °C

±0,5 °C

±2,2 °C

от -220 до -150 °C

±1,0 °C

±3,0 °C

Тип R

от +100 до +1769 °C

±0,5 °C

±1,5 °C

от -50 до +100 °C

±0,5 °C

± 1,8 °C

Тип S

от +100 до +1769 °C

±0,5 °C

±1,7 °C

от -50 до +100 °C

±1,0 °C

±2,0 °C

Тип B

от +800 до +1820 °C

±1,0 °C

±2,3 °C

от +200 до +800 °C

±2,0 °C

±2,5 °C

Тип C

от +100 до +2315 °C

±0,5 °C

±2,3 °C

от 0 до +100 °C

±1,0 °C

±2,5 °C

Txk/xk(L)

от -150 до +800 °C

±0,8 °C

±1,0 °C

от -200 до -150 °C

±1,0 °C

±1,5 °C

Примечания:

Максимальная погрешность внутренней компенсации холодного спая Тхс = ±1,5 °C. Максимальная погрешность внешней компенсации холодного спая Тхс = ±0,1 °C + погрешность RTD сенсора.

Таблица 9 - Метрологические характеристики ТП для модулей 6ES7 331-7SF0x-xxxx, 6AG1 331-7SF0x-xxxx

Тип термопары

Температурный диапазон

Пределы допускаемой основной абсолютной погрешности

Коэффициент допускаемой дополнительной абсолютной погрешности

1

2

3

4

Тип T

от -150 до +400 °C

±0,2 °C

±0,006 °C

от -230 до -150°C

±1,0 °C

±0,006 °C

Тип U

от -50 °C до +400 °C

±0,2 °C

±0,006 °C

от -200 до -50 °C

±1,0 °C

±0,006 °C

Тип E

от -100 до +1000 °C

±0,2 °C

±0,0075 °C

от -200 до -100 °C

±1,0 °C

±0,0075 °C

Тип J

от -150 до +1200 °C

±0,2 °C

±0,02 °C

от -210 до -150 °C

±0,5 °C

±0,02 °C

Продолжение таблицы 9

1

2

3

4

Тип L

от -50 до +1200 °C

±0,2 °C

±0,02 °C

от -200 до -50 °C

±1,0 °C

±0,02 °C

Тип K

от -100 до +1372 °C

±0,2 °C

±0,018 °C

от -220 до -100 °C

±1,0 °C

±0,018 °C

Тип N

от -50 до +1300 °C

±0,2 °C

±0,025 °C

от -150 до -50 °C

±1,0 °C

±0,025 °C

Тип R

от +200 до +1769 °C

±0,3 °C

±0,025 °C

от -50 до +200 °C

±1,0 °C

±0,025 °C

Тип S

от +100 до +1769 °C

±0,3 °C

±0,025 °C

от -50 до +100 °C

±1,0 °C

±0,025 °C

Тип B

от +700 до +1820 °C

±0,3 °C

±0,04 °C

от +500 до +700 °C

±0,5 °C

±0,04 °C

от +200 до +500 °C

±3 °C

±0,04 °C

Примечание - коэффициент допускаемой дополнительной абсолютной погрешности указан на каждый градус изменения температуры окружающей среды

Таблица 10 - Метрологические характеристики ТС для модулей 6ES7 331-7SF0x-xxxx, 6AG1 331-7SF0x-xxxx

Тип термопреобразователя сопротивления

Температурный диапазон

Пределы допускаемой основной абсолютной погрешности

Коэффициент допускаемой дополнительной абсолютной погрешности

Pt100 «climatic»

от -200 до +325 °C

±0,05 °C

±0,006 °C

Pt200 «climatic»

от -200 до 325 °C

±0,05 °C

±0,006 °C

Ni100 «climatic»

от -60 до +250 °C

±0,05 °C

±0,003 °C

Pt100

от -200 до +850 °C

±0,2 °C

±0,01 °C

Pt200

от -200 до +850 °C

±0,2 °C

±0,01 °C

Ni100

от -60 до +250 °C

±0,1 °C

±0,003 °C

Примечание - коэффициент допускаемой дополнительной абсолютной погрешности указан на каждый градус изменения температуры окружающей среды

Таблица 11 - Метрологические характеристики ТП для модуля 6ES7 331-7PE1x-xxxx

Тип термопары

Температурный диапазон

Пределы допускаемой основной абсолютной погрешности

Пределы допускаемой дополнительной абсолютной погрешности

1

2

3

4

Тип T

от -200 до +400 °C

±0,4 °C

±0,6 °C

от -230 до -200 °C

±1,0 °C

±1,6 °C

Тип U

от -150 до +600 °C

±0,4 °C

±0,9 °C

от -200 до -150 °C

±1,0 °C

±1,2 °C

Тип E

от -200 до +1000 °C

±0,2 °C

±0,5 °C

от -230 до -200 °C

±1,0 °C

±1,3 °C

Тип J

от -150 до +1200 °C

±0,2 °C

±0,5 °C

от -210 до -150 °C

±0,5 °C

±1,2 °C

Тип L

от -150 до +900 °C

±0,4 °C

±0,9 °C

от -200 до -150 °C

±1,0 °C

±1,7 °C

Тип K

от -150 до +1372 °C

±0,3 °C

±0,8 °C

от -220 до -150 °C

±1,0 °C

±1,6 °C

Тип N

от -150 до +1300 °C

±0,5 °C

±1,1 °C

от -220 до -150 °C

±1,2 °C

±1,9 °C

Продолжение, таблицы 11

1

2

3

4

Тип R

от +100 до +1769 °C

±0,8 °C

±1,2 °C

от -50 до +100 °C

±1,5 °C

±2,2 °C

Тип S

от +100 до +1769 °C

±0,8 °C

±1,2 °C

от -50 до +100 °C

±1,5 °C

±1,9 °C

Тип B

от +700 до +1820 °C

±1,0 °C

±1,7 °C

от +500 до +700 °C

±1,3 °C

±1,9 °C

от +200 до +500 °C

±3,0 °C

±4,4 °C

Тип C

от +100 до +2315 °C

±0,5 °C

±2,3 °C

от 0 до +100 °C

±1,0 °C

±2,5 °C

Txk/xk(L)

от -150 до +800 °C

±0,5 °C

±1,0 °C

от -200 до -150 ° C

±1,0 °C

±1,5 °C

Примечания:

Максимальная погрешность внутренней компенсации холодного спая Тхс = ±1,5 °C.

Максимальная погрешность внешней компенсации холодного спая Тхс = ±0,1 °C + погрешность RTD сенсора.

Таблица 12 - Основные технические характеристики

Наименование характеристики

Значение

Параметры электрического питания: - напряжения постоянного тока, В

от 20,4 до 28,8

Потребляемая мощность, Ватт

от 5 до 100

Г абаритные размеры, мм

- высота

от 200 до 157

- ширина

от 30 до 67

- длина

от 49 до 2000

Масса, кг

от 0,22 до 15

Условия эксплуатации:

- температура окружающей среды при горизонтальной установке,

от 0 до +55,

при вертикальной установке,

от 0 до +45

для модификации SIPLUS, °С

от -25 °С;

- относительная влажность без конденсации,

до 95,

для модификации SIPLUS, %

до 100;

- атмосферное давление, кПа

от 84,0 до 106,0

Средний срок службы, лет

14

Средняя наработка на отказ, ч

120000

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским способом.

Комплектность средства измерений

Комплектность представлена в таблице 13.

Таблица 13 - Комплектность поставки устройств

Наименование

Обозначение

Кол-во

Устройство распределенного ввода-вывода SIMATIC ET200

в заказной конфигурации

1 шт.

Упаковка

-

1 шт.

Руководство по эксплуатации на CD-диске

в электронном виде доступно в сети Internet

1 шт.

Методика поверки

МИ 2539-99

1 шт.

Поверка

осуществляется по МИ 2539-99 «ГСИ. Измерительные каналы контроллеров, измерительновычислительных, управляющих, программно-технических комплексов. Методика поверки».

Основные средства поверки:

  • 1) калибратор универсальный Н4-7, регистрационный номер в Федеральном информационном фонде № 46628-11;

  • 2) мультиметр цифровой прецизионный Fluke 8508А, регистрационный номер в Федеральном информационном фонде № 25984-08;

  • 3) магазин сопротивлений МСР-60 М, регистрационный номер в Федеральном информационном фонде № 2751-71.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак утверждения типа наносится на корпус модулей устройства в соответствии с рисунком 2.

Сведения о методиках (методах) измерений.

приведены в эксплуатационном документе.

Нормативные документы, устанавливающие требования к устройствам распределенного ввода-вывода SIMATIC ET200

ГОСТ Р 51841-2001 (МЭК 61131-2) Программируемые контроллеры. Общие технические требования и методы испытаний

ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные

ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний

Изготовитель

Фирма Siemens AG, Германия

Siemens AG, A&D AS Gleiwitzer Str. 555, 90327, Nurnberg, BRD

Заявитель

Общество с ограниченной ответственностью «Сименс» (ООО «Сименс»)

Адрес: 115084, г. Москва, ул. Б. Татарская, д. 9

Телефон: (495) 737-10-00

E-mail: info.ru@siemens.com

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, Москва, ул. Озерная, д. 46

Телефон: (495) 437-55-77; Факс: (495) 437-56-66

Web-сайт: www.vniims.ru; E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.

Заместитель

Руководителя Федерального агентства по техническому регулированию и метрологии                                      С.С. Голубев

М.п. « ___ » _______________ 2018 г.




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
