№1293 от 12.07.2021
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 260007
О внесении изменений в сведения об утвержденном типе средств измерений
Приказы по основной деятельности по агентству Вн. Приказ № 1293 от 12.07.2021
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
12 июля 2021 г.
№ 1293
Москва
О внесении изменений в сведения об утвержденном типе средств измерений
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Внести изменения в сведения об утвержденном типе средств измерений в части сведений о месте осуществления деятельности изготовителя утвержденного типа средств измерений согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средств измерений, прилагаемое
к настоящему приказу.
-
3. ФГУП «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации {УГ^З1 авгусТсГ2020 Г. № 29П6. >
. . - Подлинник электронного документа, подписанного ЭП,
-
4. Контроль за исполнениемонастоящетотприказ^оставляю за
собой.
Руководитель
Федерального агентства по техническому регулированию и метрологии
Сертификат: 028BB28700A0AC3E9843FA50B54F4O6F4C
Кому выдан: Шалаев Антон Павлович
Действителен: с 29.12,2020 до 29,12.2021
А.П.Шалаев
X_____—______
>
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» июля 2021 г. № 1293
Лист № 1 Регистрационный № 74732-19 Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Ферритометры МФ-71Л AKASCAN
Назначение средства измеренийФерритометры МФ-71Л AKASCAN (далее - ферритометры) предназначены для измерения объёмной доли (содержания) ферритной фазы в металле сварных швов, наплавленных антикоррозионных покрытиях и в основном металле заготовок, деталей и готовых изделий из коррозионно-стойких нержавеющих хромоникелевых сталей аустенитного и аустенитно-ферритного классов локальным методом.
Описание средства измеренийПринцип действия ферритометров основан на зависимости магнитных свойств стали аустенитного класса от содержания в ней ферритной структурной составляющей (ферритной фазы).
Ферритометры состоят из электронного блока, выполненного в корпусе из ударопрочного пластика, и магнитоиндукционного преобразователя, представляющего собой дифференциальный скомпенсированный трансформатор. Магнитоиндукционный преобразователь подключается к электронному блоку с помощью кабеля.

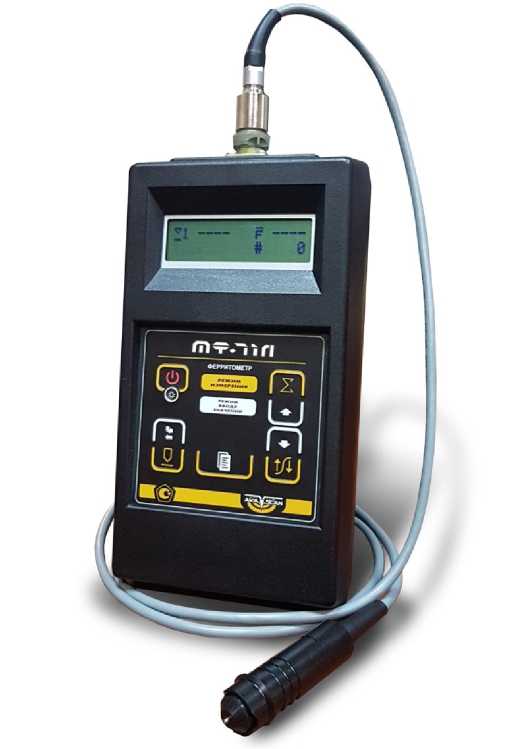

Рисунок 1 - Общий вид ферритометра МФ-71Л AKASCAN
При установке магнитоиндукционного преобразователя на поверхность контролируемого объекта в измерительной обмотке магнитоиндукционного преобразователя возникает ЭДС, пропорциональная намагниченности исследуемого материала. Намагниченность, в свою очередь, пропорциональна объёмной доле (содержанию) ферромагнитной ферритной фазы, распределённой в парамагнитной аустенитной фазе.
Зависимость между содержанием ферритной фазой в контролируемом металле и измеряемой ЭДС устанавливается с помощью комплекта стандартных образцов содержания ферритной фазы (СФФ).
Электронный блок обеспечивает измерение ЭДС магнитоиндукционного преобразователя, линеаризацию передаточной функции измерительного тракта, статистическую обработку и вывод результата измерения на двухстрочный жидкокристаллический индикатор.
Общий вид ферритометра представлен на рисунке 1.
Пломбирование ферритометров не предусмотрено.
Программное обеспечениеПрограммное обеспечение (ПО) ферритометра выполняет следующие функции:
-
- выбор режимов работы ферритометра;
-
- калибровка ферритометра;
-
- обеспечение процедуры измерений и запись результатов измерений в память ферритометра;
-
- контроль напряжения питания ферритометра;
-
- градуировка ферритометра.
ПО вычисляет непосредственный результат измерения. При этом аппаратная и программная части ферритометра, работая совместно, обеспечивают заявленные точности результатов измерений.
ПО записывается в постоянную память микросхемы микроконтроллера электронного блока ферритометра при его изготовлении. Доступ к ПО ферритометра имеют исключительно сервисные инженеры фирмы-производителя.
Идентификация ПО осуществляется при каждом включении ферритометра путем вывода текущей версии ПО на жидкокристаллический индикатор.
Уровень защиты ПО «Высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
АКА-СКАН |
|
Номер версии (идентификационный номер ПО) |
не ниже 4.10 |
|
Цифровой идентификатор ПО |
— |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений объёмной доли (содержания) ферритной фазы, % СФФ |
от 0,5 до 20,0 |
|
Диапазон показаний объёмной доли (содержания) ферритной фазы, % СФФ |
от 0 до 75 |
|
Пределы допускаемой приведенной погрешности измерений объёмной доли (содержания) ферритной фазы, % * |
± 5 |
|
* За нормирующее значение при определении приведенной погрешности принимается верхнее значение диапазона измерений. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение источника питания, В |
6-1 |
|
Ток потребления в рабочем режиме, мА, не более |
75 |
|
Габаритные размеры, мм, не более: - высота |
45 |
|
- ширина |
100 |
|
- длина |
190 |
|
Масса, кг, не более |
0,4 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от +5 до +40 |
|
- относительная влажность воздуха (при +25 °С), %, не более |
90 |
|
Средний срок службы, лет |
8 |
|
Средняя наработка на отказ, ч |
15500 |
наносится на титульный лист Руководства по эксплуатации методом компьютерной графики и на лицевую панель корпуса ферритометра в виде наклейки.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Блок электронный |
МФ-71Л AKASCAN |
1 шт. |
|
Преобразователь магнитоиндукционный |
— |
1 шт. |
|
Образец контрольный |
— |
1 шт. |
|
Футляр |
— |
1 шт. |
|
Руководство по эксплуатации |
НКЖЛ.427634.005 РЭ |
1 экз. |
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к ферритометрам МФ-71Л AKASCANГОСТ 8.518-2010. ГСИ. Ферритометры для сталей аустенитного класса. Методика поверки
ГОСТ 26364-90. Ферритометры для сталей аустенитного класса. Общие технические условия
ТУ 26.51.66.120-007-92466551-2018. Ферритометры МФ-71 AKASCAN. Технические условия
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии от «12» июля 2021 г. № 1293
Сведения
об утвержденном типе средств измерений, подлежащие изменению в части сведений о месте осуществления деятельности изготовителя
|
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер в ФИФ |
Изготовитель |
Место осуществления деятельности Изготовителя |
Заявитель | |
|
Прежний адрес |
Новый адрес | ||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
1. |
Ферритометры |
МФ-71Л AKASCAN |
74732-19 |
Общество с ограниченной ответственностью «АКА-Скан» (ООО «АКА-Скан»), г. Москва |
г. Москва, ул. Буженинова, дом 2 |
г. Москва, ул. Электрозаводская, д.52 стр. 16, этаж 02, пом. 17А |
Общество с ограниченной ответственностью «АКА- Скан» (ООО «АКА-Скан»), г. Москва |
