МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

02 октября 2020 г.

Москва

О внесении изменений в описание типа на счетчики холодной воды малогабаритные типа СХВМ-15 и счетчики горячей воды малогабаритные типа СГВМ-15

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732), и в связи с обращением ООО ПКФ «БЕТАР» от 18 июня 2020 г. № 247, приказываю:

• 1. Внести изменения в описание типа на счетчики холодной воды малогабаритные типа СХВМ-15 и счетчики горячей воды малогабаритные типа СГВМ-15, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 61648-15, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить внесение сведений в Федеральный информационный фонд по обеспечению единства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

/                             А

Подлинник электронного документа, подписанного ЭП, хранится а системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: OOE1036E1B07EOFB80EA118900BCB6D090

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 06.11.2019 до 06.11.2020

\__________-___-____________

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики холодной воды малогабаритные типа СХВМ-15 и счетчики горячей воды малогабаритные типа СГВМ-15 (далее - счетчики) предназначены для измерений объема жидкости в потоке.

Описание средства измерений

Принцип действия счетчиков состоит в измерении числа оборотов крыльчатки, вращающейся под действием протекающей жидкости. Количество оборотов крыльчатки пропорционально объему протекающей жидкости. Вращение крыльчатки передается на счетный механизм, обеспечивающий за счет понижающего редуктора возможность снятия показаний объема жидкости на индикаторном устройстве. На шкале счетного механизма имеется сигнальная звездочка (отражатель), обеспечивающая повышение разрешающей способности счетчиков и используемая при поверке счетчиков на установке поверочной с оптоэлектронным узлом съема сигналов.

Счетчики состоят из герметичной проливной части, в состав которой входят корпус (материал корпуса - латунь или пластик), крышка, кольцо уплотнительное, стопорное кольцо или гайка, крыльчатка с установленным в ней магнитом и счетного механизма, соединенного с проливной частью защитным кожухом на защелках.

Счетный механизм имеет магнитную муфту, понижающий редуктор и индикаторное устройство в виде цифровых барабанчиков и стрелочного указателя.

Общий вид счетчиков представлен на рисунках 1 и 2.

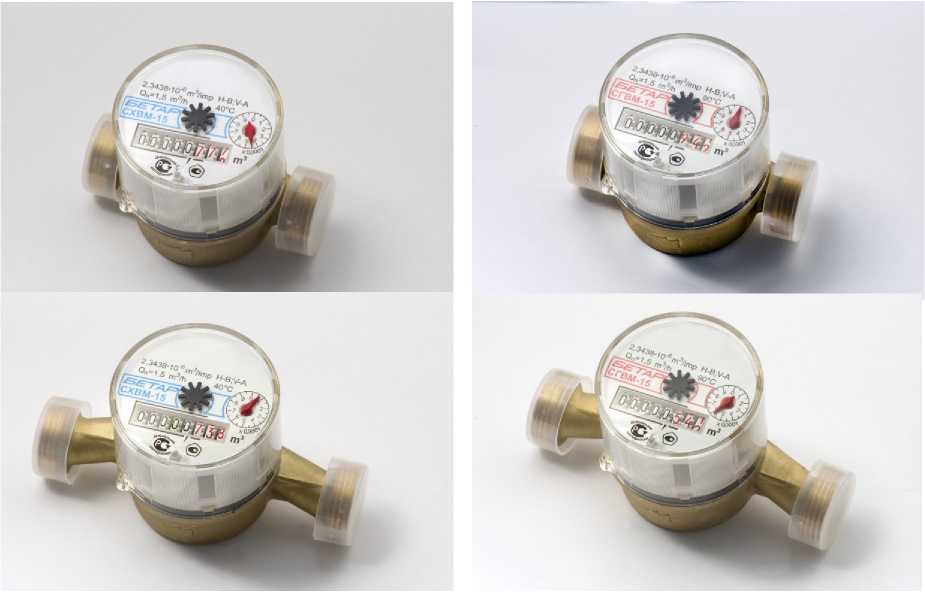

Рисунок 1 - Общий вид счетчиков (материал корпуса - латунь)

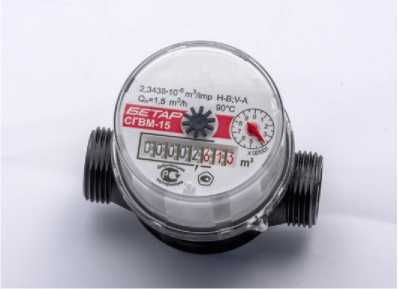

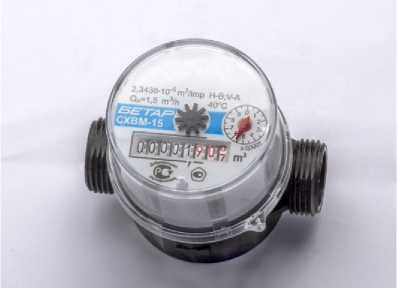

Рисунок 2 - Общий вид счетчиков (материал корпуса - пластик)

Пломбирование счетчиков осуществляется с помощью защитного кожуха на защелках, который соединяет корпус и счетный механизм. Знак поверки наносится на наклейку, установленную на внешнюю боковую сторону счетчика защитного кожуха на защелках. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки счетчиков представлено на рисунке 3.

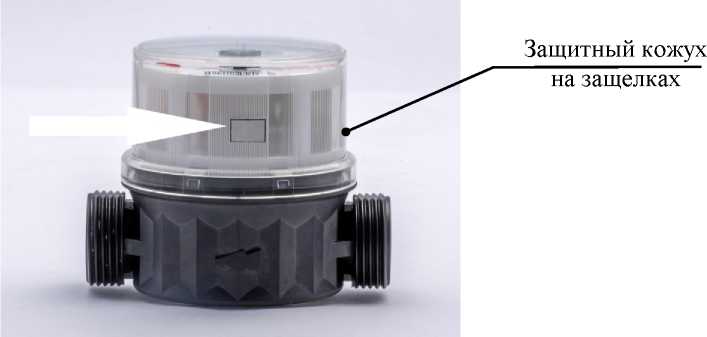

Рисунок 3 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки счетчиков

отсутствует

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

наносится в нижнюю часть лицевой панели счетчиков флексографским способом и в центр титульного листа руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность счетчиков

осуществляется по документу МИ 1592-2015 «Рекомендация. ГСИ. Счетчики воды. Методика поверки».

Основные средства поверки:

- рабочий эталон единиц объемного расхода и объема жидкости в потоке 3-го разряда согласно ГПС (часть 1), утвержденной приказом Росстандарта от 07.02.2018 № 256, с соотношением пределов допускаемой относительной погрешности эталона к пределам допускаемой относительной погрешности поверяемого средства измерений не менее 1:3.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится в соответствующий раздел руководства по эксплуатации или в свидетельство о поверке счетчиков, а также на защитный кожух счетчика в соответствии с рисунком 3.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к счетчикам холодной воды малогабаритным типа СХВМ-15 и счетчикам горячей воды малогабаритным типа СГВМ-15

Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

ПДЕК.407223.019 ТУ Счетчики холодной воды малогабаритные типа СХВМ-15 и счетчики горячей воды малогабаритные типа СГВМ-15. Технические условия.

Общество с ограниченной ответственностью Производственно-коммерческая фирма

«БЕТАР» (ООО ПКФ «БЕТАР»)

ИНН 1652005250

Адрес: 422986, Республика Татарстан, Чистопольский район, г. Чистополь, ул. Энгельса, д. 129Т, помещение Н-1

Телефон: +7(800) 500-45-45, +7(84342) 5-69-69

Web-сайт: www.betar.ru

Е-mail: info@betar.ru

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)

Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7«а»

Телефон: +7(843) 272-70-62, факс: +7(843) 272-00-32

Web-сайт: www.vniir.org

E-mail: office@vniir.org

Регистрационный номер RA.RU.310592 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации.
