Р Е Е к приказу Федерального агентства по техническому регулированию

и метрологии

1^н^ля      2025 г. № _^372

Сведения об утвержденных типах средств измерений, подлежащие изменению в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

аименование типа

2

Модули приема аналоговых сигналов

9

МП 3.34.040

2024

олб мерне

ипетки градуированные без установленного

времени

МП-НИЦЭ-

о идания

атчики

температуры

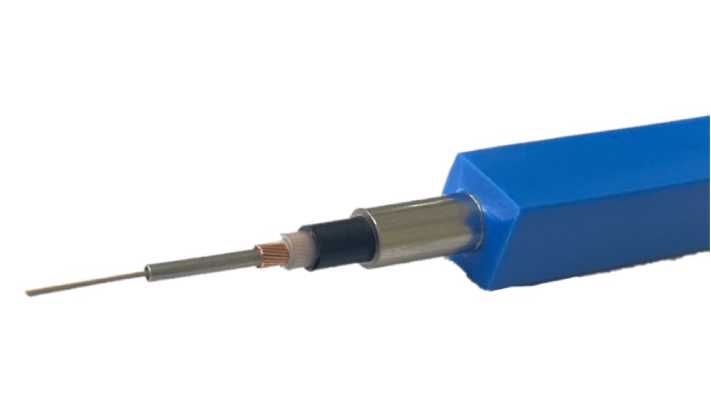

одули измерения распределённой температуры

«КРЕЗОЛ» (ООО «ТД «КРЕЗОЛ»), г. Уфа

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «08» июля 2025 г. № 1372

Регистрационный № 93383-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Пипетки градуированные без установленного времени ожидания

Пипетки градуированные без установленного времени ожидания (далее - пипетки) предназначены для измерений объема жидкости.

Принцип действия пипеток основан на измерении сливаемого объема жидкости по отметкам измерительной шкалы, нанесенной на пипетку.

Конструктивно пипетки представляют собой стеклянную цилиндрическую трубку с нанесенной на нее измерительной шкалой. Пипетки являются вымеряемыми на слив жидкости от верхней нулевой отметки до требуемой отметки (тип 1 и тип 3) или до сливного кончика (тип 2 и тип 3). Мениск пипетки устанавливается таким образом, чтобы плоскость верхнего края отметки находилась горизонтально по касательной к нижней точке мениска; взгляд наблюдателя при этом должен находиться в этой же плоскости. Стандартной температурой, при которой осуществляется слив номинального объема (номинальной вместимости) пипеток, является температура плюс 20 °С. Класс точности пипеток - 1 и 2.

Пипетки выпускаются в следующих исполнениях, отличающихся формой (пипетки прямые и с расширением), значениями номинальной вместимости, пределами допускаемой абсолютной погрешности номинальной вместимости, значениями времени слива. Структура условного обозначения исполнений пипеток представлена на рисунке 1.

A - B

С - D

Номинальная вместимость, мл: 1, 2, 5, 10, 25

Класс точности: 1, 2

Исполнение по ГОСТ 29227-91:

• 1 - с делениями прямые (предусмотрено для пипеток с номинальной вместимостью 1 и 2 мл)

• 2 - с делениями с расширением (предусмотрено для пипеток с номинальной вместимостью 5, 10 и 25 мл)

Тип по ГОСТ 29228-91: 1, 2, 3

Рисунок 1 - Структура условного обозначения исполнений пипеток

Заводской номер наносится на поверхность пипетки методом лазерной гравировки в виде буквенно-цифрового кода.

Общий вид пипеток с указанием места нанесения знака утверждения типа и места нанесения заводского номера представлен на рисунке 2. Нанесение знака поверки на пипетки не предусмотрено. Пломбирование мест настройки (регулировки) пипеток не предусмотрено.

Метрологические и технические характеристики

А - исполнение 1

Б - исполнение 2

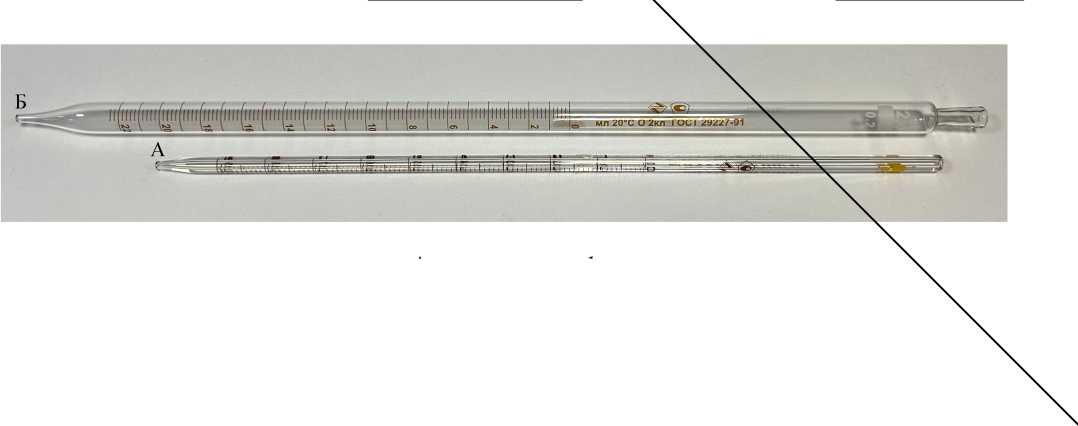

Рисунок 2 - Общий вид пипеток с указанием мест нанесений знака утверждения типа и заводского номера

Таблица 1 - Метрологические характеристики

Таблица 2 - Технические

наносится на паспорт типографским способом и на пипетку любым технологическим способом.

Таблица 3 - Комплектность

приведены в п. 2.7 раздела 2 «Основные метрологические и технические характеристики» паспорта.

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;

ГОСТ 29227-91 «Посуда лабораторная стеклянная. Пипетки градуированные. Часть 1. Общие требования»;

ГОСТ 29228-91 «Посуда лабораторная стеклянная. Пипетки градуированные. Часть 2. Пипетки градуированные без установленного времени ожидания».

Общество с ограниченной ответственностью «ТОРГОВЫЙ ДОМ «КРЕЗОЛ» (ООО «ТД «КРЕЗОЛ»)

ИНН 0276162440

Адрес юридического лица: 450027, Республика Башкортостан, г. Уфа, ул. Трамвайная,

д. 2/4, эт. 4

Общество с ограниченной ответственностью «ТОРГОВЫЙ ДОМ «КРЕЗОЛ» (ООО «ТД «КРЕЗОЛ»)

ИНН 0276162440

Адрес: 450027, Республика Башкортостан, г. Уфа, ул. Трамвайная, д. 2/4, эт. 4

Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)

Адрес юридического лица: 117405, г. Москва, вн.тер.г. м. о. Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17

Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. № 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. 15)

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314019.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «08» июля 2025 г. № 1372

Регистрационный № 71866-18

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики температуры TOPAZ DT RS485

Датчики температуры TOPAZ DT RS485 предназначены для измерений температуры окружающей среды, не агрессивной к материалам, из которых они изготовлены.

Принцип действия основан на преобразовании чувствительным элементом значения измеряемой температуры в цифровой код. В качестве чувствительного элемента (ЧЭ) у датчиков температуры TOPAZ DT RS485 используется микросхема цифрового термометра. Микропроцессор периодически опрашивает ЧЭ и записывает в ячейку памяти значение температуры, пересылая затем эти значения по запросу на внешнее устройство по стандартному протоколу RS-485 Modbus/RTU.

Датчики температуры TOPAZ DT RS485 выполнены в корпусе из пластмассы, в котором расположены электронная плата и клеммник для подключения внешних цепей. Корпус датчика температуры TOPAZ DT RS485 имеет крышку и герметичный кабельный ввод. ЧЭ расположен в металлическом наконечнике, прикрученном к корпусу.

Заводской номер наносится на маркировочную наклейку любым технологическим способом в виде цифрового кода.

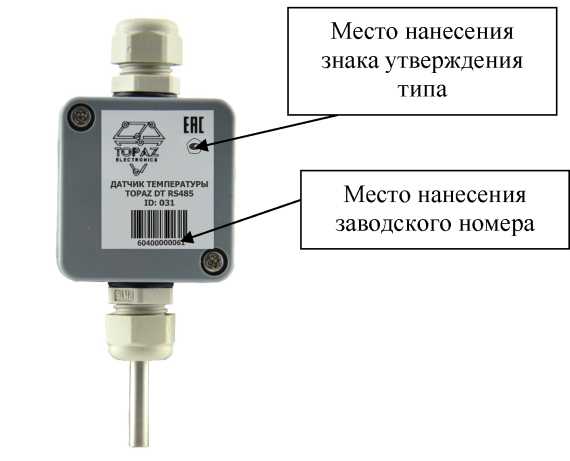

Общий вид датчиков температуры TOPAZ DT RS485 с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Нанесение знака поверки на датчики температуры TOPAZ DT RS485 не предусмотрено.

Рисунок 1 - Общий вид датчиков температуры TOPAZ DT RS485 с указанием места нанесения знака утверждения типа, места нанесения заводского номера

Пломбирование датчиков температуры TOPAZ DT RS485 не предусмотрено.

Встроенное программное обеспечение (ПО) записывается в память микроконтроллера на предприятии-изготовителе и предназначено для обработки и преобразования измерительной информации, поступающей от чувствительного элемента. Все ПО является метрологически значимым, доступ к нему закрыт, перепрограммирование невозможно.

Таблица 1 - Идентификационные данные ПО

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 2 - Метрологические характеристики

Таблица 3 - Технические характеристики

Таблица 4 - Показатели надежности

наносится типографским способом на титульный лист руководства по эксплуатации и паспорта, и на шильдик на корпусе датчика методом термотрансферной печати.

Таблица 5 - Комплектность средства измерений

приведены в разделе 1 «Описание и работа» документа ПЛСТ.405213.904 РЭ «Датчики температуры TOPAZ DT RS485. Руководство по эксплуатации».

Приказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 2712 «Об утверждении государственной поверочной схемы для средств измерений температуры»;

ТУ26.51.51-013-89466010-2017 «Датчики температуры TOPAZ DT RS485. Технические условия».

Общество с ограниченной ответственностью «ПиЭлСи Технолоджи» (ООО «ПиЭлСи Технолоджи»)

ИНН 7727667738

Адрес: 117449, г. Москва, ул. Винокурова, д. 3

Тел. (факс): +7 (495) 510-49-61

E-mail: sales@tpz.ru

Web-сайт: www.tpz.ru

Федеральное бюджетное учреждение «Государственный региональный стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва») Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Тел.: +7 (495)544-00-00, +7 (499)129-19-11, факс: +7(499)124-99-96

E-mail: info@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «08» июля 2025 г. № 1372

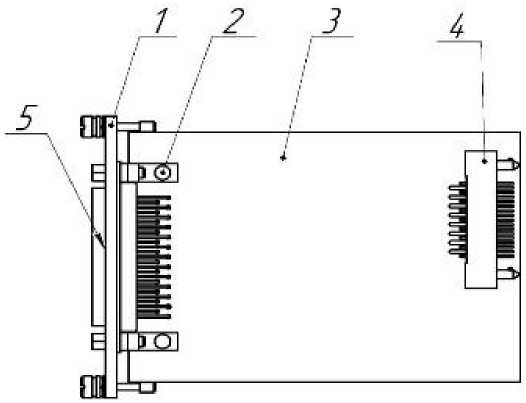

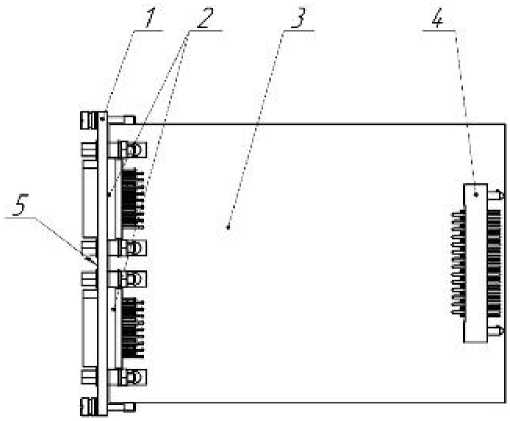

1 - лицевая панель; 2 - входные разъемы модуля; 3 - печатная плата; 4 - разъем для соединения модуля с внутренней шиной накопителя; 5 - место нанесения заводского номера и модификации модуля

Рисунок 1 - Общий вид модулей ТН3/АЦП/001, ТН3/АЦП/002, ТН3/АЦП/003,

ТН3/АЦП/004-01, ТН3/АЦП/004-02, ТН3/АЦП/004-03, ТН3/АЦП/005, ТН3/АЦП/006-01, ТН3/АЦП/006-02, ТН3/АЦП/007, ТН3/АЦП/008, ТН3/АЦП/009, ТН3/АЦП/010, ТН3/АЦП/011

1 - лицевая панель; 2 - входные разъемы модуля; 3 - печатная плата; 4 - разъем для соединения модуля с внутренней шиной накопителя; 5 - место нанесения заводского номера и модификации модуля

Рисунок 2 - Общий вид модулей ТН3/АЦП/301, ТН3/АЦП/302, ТН3/АЦП/303, ТН3/АЦП/304, ТН3/АЦП/305, ТН3/АЦП/306, ТН3/АЦП/307, ТН3/АЦП/308, ТН3/АЦП/309, ТН3/АЦП/310, ТН3/АЦП/311

Модуль ТН3/^ЦП/001 предназначен для приема аналоговых сигналов высокого уровня и преобразования их в цифровую форму.

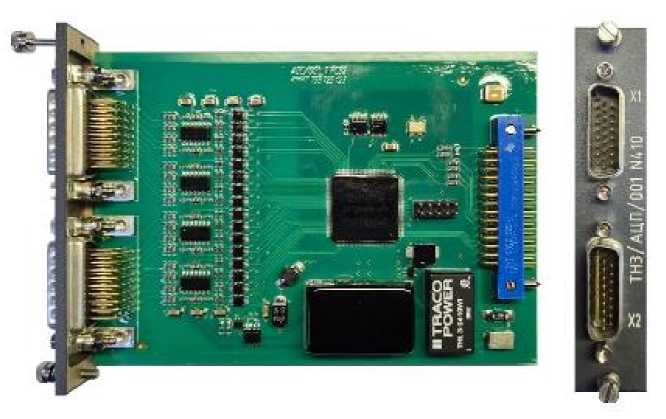

Общий вид модуля ТН3/АЦП/001 приведен на рисунке 3.

Рисунок 3 - Общий вид модуля ТН3/АЦП/001

Модуль ТН3/^ЦП/001 имеет в своём составе 32 канала. Каждый входной аналоговый сигнал подключён к своему ^ЦП. Запуск всех АЦП производится синхронно. Каждый канал может быть индивидуально настроен на определенную частоту регистрации сигнала, а также на определенный диапазон входного напряжения.

Модуль ТН3/АЦП/002 предназначен для приема аналоговых сигналов переменного тока или сигналов от вибродатчиков с ICP и преобразования их в цифровую форму.

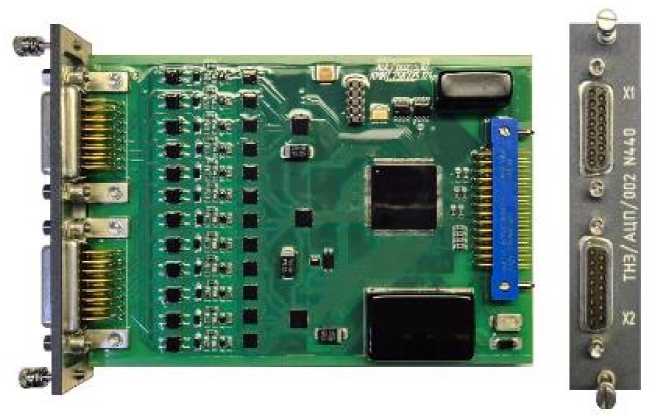

Общий вид модуля ТН3/АЦП/002 приведен на рисунке 4.

Рисунок 4 - Общий вид модуля ТН3/АЦП/002

Модуль ТН3/АЦП/002 имеет в своём составе 12 каналов. Каждый входной аналоговый сигнал подключён к своему АЦП. Запуск всех АЦП производится синхронно. Каждый канал может быть индивидуально настроен на определенную частоту регистрации сигнала, а также на определенный диапазон входного напряжения с помощью установки соответствующих коэффициентов усиления. Для каждого канала можно выбрать частоту среза цифрового ФНЧ.

Модуль ТН3/АЦП/003 с дифференциальными входами предназначен для приема аналоговых сигналов или сигналов от термопар и преобразования их в цифровую форму.

Общий вид модуля ТН3/АЦП/003 приведен на рисунке 5.

Рисунок 5 - Общий вид модуля ТН3/АЦП/003

Модуль ТН3/АЦП/003 имеет в своём составе 18 каналов с дифференциальными входами. Каждый входной аналоговый сигнал подключён к своему АЦП. Запуск всех АЦП производится синхронно. Каждый канал может быть индивидуально настроен на определенную частоту регистрации сигнала, а также на определенный диапазон входного напряжения. Модуль имеет в своем составе два независимых программируемых источника тока с дифференциальными выходами. Источники тока могут использоваться для подключения терморезистора, используемого в качестве измерителя температуры холодного спая.

Модуль ТН3/АЦП/004-01 предназначен для измерения сопротивления резистивных датчиков температуры.

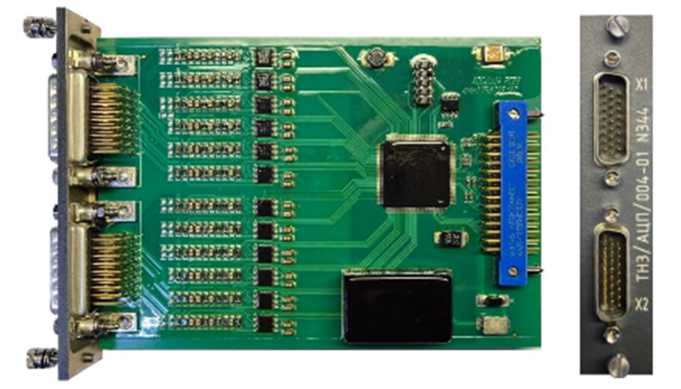

Общий вид модуля ТН3/АЦП/004-01 приведен на рисунке 6.

Рисунок 6 - Общий вид модуля ТН3/АЦП/004-01

Модуль ТН3/АЦП/004-01 имеет в своём составе 12 каналов. Диапазон измеряемых сопротивлений: от 0 до 50 Ом. Каждый канал может быть индивидуально настроен на определенную частоту регистрации сигнала.

Модуль ТН3/АЦП/004-02 предназначен для измерения сопротивления резистивных датчиков температуры.

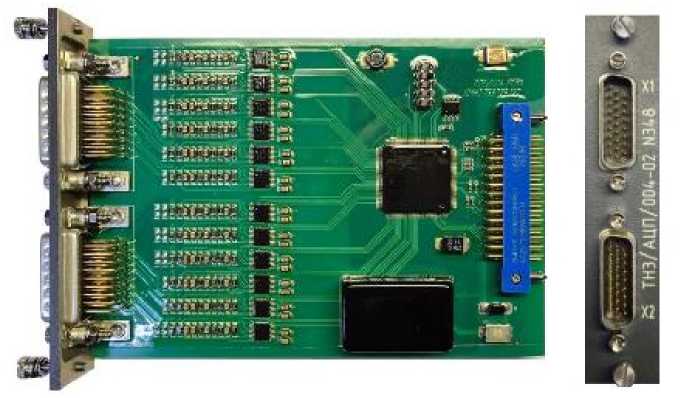

Общий вид модуля ТН3/АЦП/004-02 приведен на рисунке 7.

Рисунок 7 - Общий вид модуля ТН3/АЦП/004-02

Модуль ТН3/АЦП/004-02 имеет в своём составе 12 каналов. Диапазон измеряемых сопротивлений: от 0 до 300 Ом. Каждый канал может быть индивидуально настроен на определенную частоту регистрации сигнала.

Модуль ТН3/АЦП/004-03 предназначен для измерения сопротивления резистивных датчиков температуры.

Общий вид модуля ТН3/АЦП/004-03 приведен на рисунке 8.

Рисунок 8 - Общий вид модуля ТН3/АЦП/004-03

Модуль ТН3/АЦП/004-03 имеет в своём составе 12 каналов. Диапазон измеряемых сопротивлений: от 0 до 1500 Ом. Каждый канал может быть индивидуально настроен на определенную частоту регистрации сигнала.

Модуль ТН3/АЦП/005 с дифференциальными изолированными входами предназначен для приема аналоговых сигналов или сигналов от датчиков тока (шунтов) в цепях постоянного или переменного тока и преобразования их в цифровую форму.

Общий вид модуля ТН3/АЦП/005 приведен на рисунке 9.

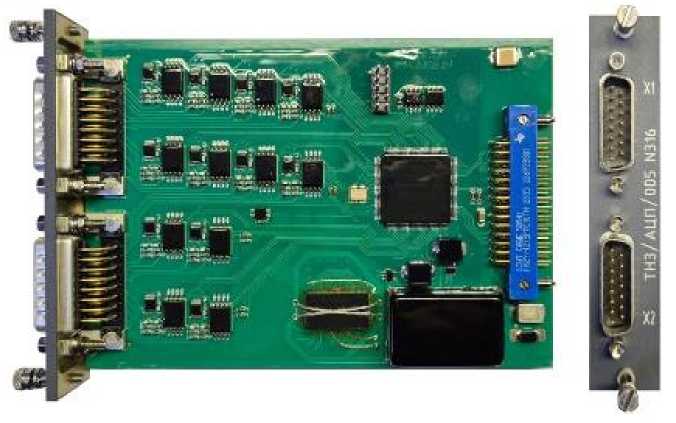

Рисунок 9 - Общий вид модуля ТН3/АЦП/005

Модуль ТН3/АЦП/005 имеет в своём составе 12 изолированных каналов. Запуск всех АЦП производится. Каждый канал может быть индивидуально настроен на определенную частоту регистрации сигнала, а также на определенный диапазон входного напряжения.

Модуль ТН3/АЦП/006-01 с дифференциальными входами предназначен для приема мВ и преобразования их

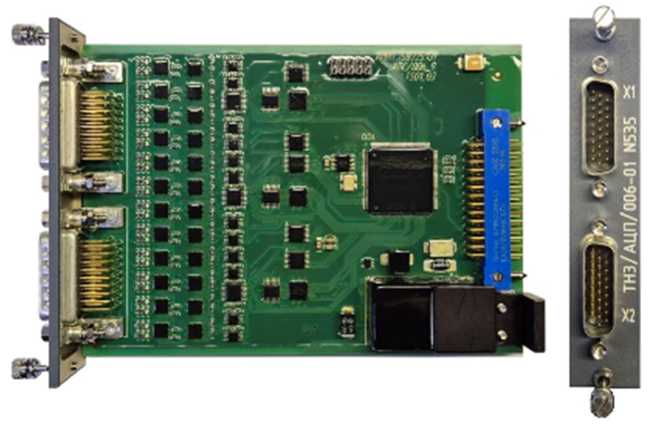

Рисунок 10 - Общий вид модуля ТН3/АЦП/006-01

Модуль ТН3/АЦП/006-01 имеет в своём составе 12 каналов с дифференциальными входами. Каждый входной аналоговый сигнал подключён к своему АЦП. Также в составе модуле

имеются 12 независимых программируемых источников тока с дифференциальными выходами для питания датчиков (тензомосты, терморезисторы). Запуск всех АЦП производится синхронно. Каждый канал может быть индивидуально настроен на определенную частоту регистрации сигнала, а также на определенный диапазон входного напряжения.

Модуль ТН3/^ЦП/006-02 с дифференциальными входами предназначен для приема аналоговых сигналов от датчиков ±1 до ±128 мВ и преобразования их в цифровую форму, а также для питания датчиков постоянным током.

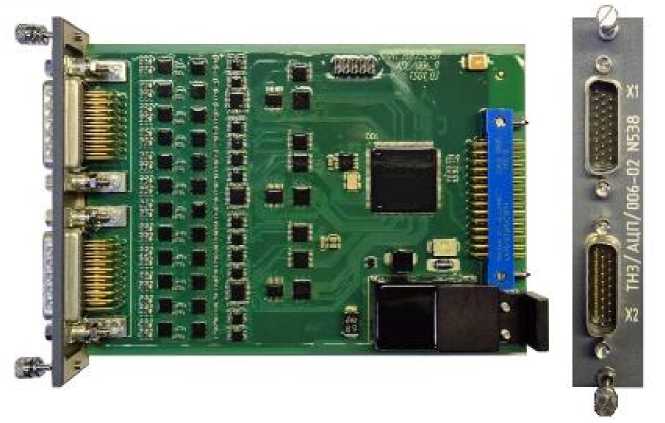

Общий вид модуля ТН3/АЦП/006-02 приведен на рисунке 11.

Рисунок 11 - Общий вид модуля ТН3/АЦП/006-02

Модуль ТН3/^ЦП/006-02 имеет в своём составе 12 каналов с дифференциальными входами. Каждый входной аналоговый сигнал подключён к своему АЦП. Также в составе модуле имеются 12 независимых программируемых источников тока с дифференциальными выходами для питания датчиков (тензомосты, терморезисторы). Запуск всех АЦП производится синхронно. Каждый канал может быть индивидуально настроен на определенную частоту регистрации сигнала, а также на определенный диапазон входного напряжения.

Модуль ТН3/АЦП/007 предназначен для приема аналоговых сигналов переменного тока низкого уровня от датчиков или сигналов от одиночных тензорезисторов.

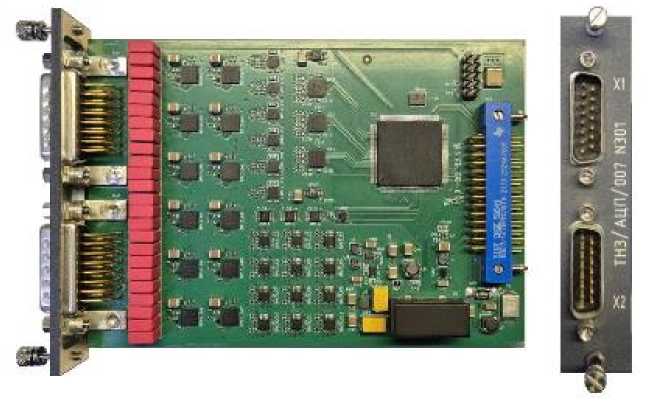

Общий вид модуля ТН3/^ЦП/007 приведен на рисунке 12.

Модуль ТН3/АЦП/007 Имеет в своём составе 12 каналов с дифференциальными входами. Каждый входной аналоговый сигнал подключён к своему АЦП. Также в составе модуле имеются 12 независимых программируемых источников тока с дифференциальными выходами для питания датчиков (терморезисторов), подключенных к входным линиям датчиков. Запуск всех АЦП производится синхронно. Каждый канал может быть индивидуально настроен на определенную частоту регистрации сигнала, а также на определенный диапазон входного напряжения.

Модуль ТН3/АЦП/008 с изолированными входами предназначен для приёма аналоговых сигналов от систем энергоснабжения и преобразования их в цифровую форму.

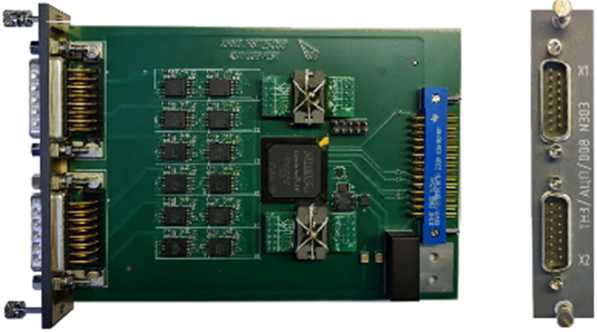

Общий вид модуля ТН3/АЦП/008 приведен на рисунке 13.

Рисунок 13 - Общий вид модуля ТН3/АЦП/008

Модуль ТН3/АЦП/008 имеет в своём составе 12 каналов изолированными дифференциальными входами. Каждый входной аналоговый сигнал подключён к своему АЦП. Запуск всех АЦП производится синхронно сигналом. Каждый канал может быть индивидуально настроен на определенную частоту регистрации сигнала, а также на определенный диапазон входного напряжения.

Модуль ТН3/АЦП/009 предназначен для приема и измерения отношения (ратиометрические измерения) аналоговых сигналов от индуктивных, резистивных, емкостных датчиков, включенных по мостовой или полумостовой схеме, с возбуждением напряжением переменного или постоянного тока.

Общий вид модуля ТН3/АЦП/009 приведен на рисунке 14.

Рисунок 14 - Общий вид модуля ТН3/АЦП/009

Модуль ТН3/АЦП/009 Имеет в своём составе 16 каналов (8 опорных и 8 измеряемых) с дифференциальными входами и 8 дифференциальных источников возбуждающих напряжений. Плата измеряет отношение сигналов измеряемого канала относительно опорного сигнала в момент времени определенным частотой регистрации. В качестве опорного сигнала можно использовать выход источника возбуждающего напряжения. Частоту регистрации, диапазоны измеряемого и опорного напряжения можно задавать индивидуально. Также можно индивидуально задавать амплитуду и частоту источника возбуждающего напряжения.

Модуль ТН3/АЦП/010 с изолированными входами предназначен для приёма аналоговых сигналов от систем энергоснабжения и преобразования их в цифровую форму.

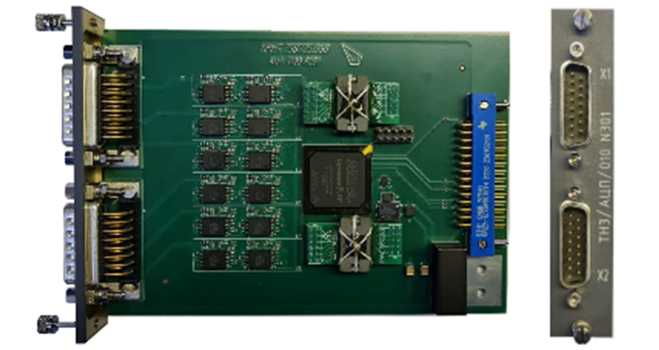

Общий вид модуля ТН3/АЦП/010 приведен на рисунке 15.

Рисунок 15 - Общий вид модуля ТН3/АЦП/010

Модуль ТН3/АЦП/010 имеет в своём составе 12 каналов с изолированными дифференциальными входами. Каждый входной аналоговый сигнал подключён к своему АЦП. Запуск всех АЦП производится синхронно. Каждый канал может быть индивидуально настроен на определенную частоту регистрации сигнала, а также на определенный диапазон входного напряжения. Так же на каждый канал доступен расчет производных параметров: частоты и действующего напряжения.

Модуль ТН3/АЦП/011 предназначен для измерения отношения напряжения от датчиков угла поворота вала (сельсин и синусно-косинусный вращающийся трансформатор (СКВТ)) с привязкой к опорному напряжению переменного тока частотой 400 Гц.

Общий вид модуля ТН3/АЦП/011 приведен на рисунке 16.

Рисунок 16 - Общий вид модуля ТН3/АЦП/011

К модулю ТН3/АЦП/011 возможно подключение до 4 датчиков типа СКВТ или до 2 датчиков типа сельсин.

Модуль ТН3/АЦП/301 предназначен для приема аналоговых сигналов высокого уровня и преобразования их в цифровую форму.

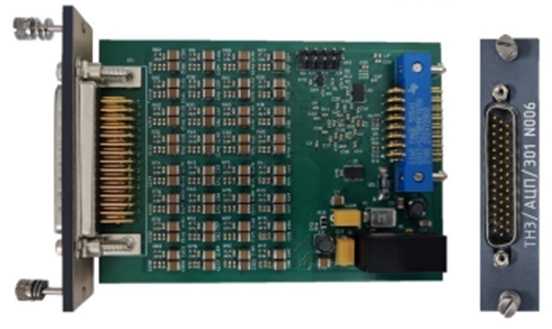

Общий вид модуля ТН3/АЦП/301 приведен на рисунке 17.

Рисунок 17 - Общий вид модуля ТН3/АЦП/301

Модуль ТН3/АЦП/301 имеет в своём составе 32 канала. Каждый входной аналоговый сигнал подключён к своему АЦП. Запуск всех АЦП производится синхронно. Каждый канал может быть индивидуально настроен на определенную частоту регистрации сигнала, а также на определенный диапазон входного напряжения.

Модуль ТН3/АЦП/302 предназначен для приема аналоговых сигналов переменного тока или сигналов от вибродатчиков с ICP и преобразования их в цифровую форму.

Общий вид модуля ТН3/АЦП/302 приведен на рисунке 18.

Рисунок 18 - Общий вид модуля ТН3/АЦП/302

Модуль ТН3/АЦП/302 имеет в своём составе 12 каналов. Каждый входной аналоговый сигнал подключён к своему АЦП. Запуск всех АЦП производится синхронно. Каждый канал может быть индивидуально настроен на определенную частоту регистрации сигнала, а также на определенный соответствующих коэффициентов усиления. Для каждого канала можно выбрать частоту среза цифрового ФНЧ.

Модуль ТН3/АЦП/303 с дифференциальными входами предназначен для приема аналоговых сигналов или сигналов от термопар и преобразования их в цифровую форму.

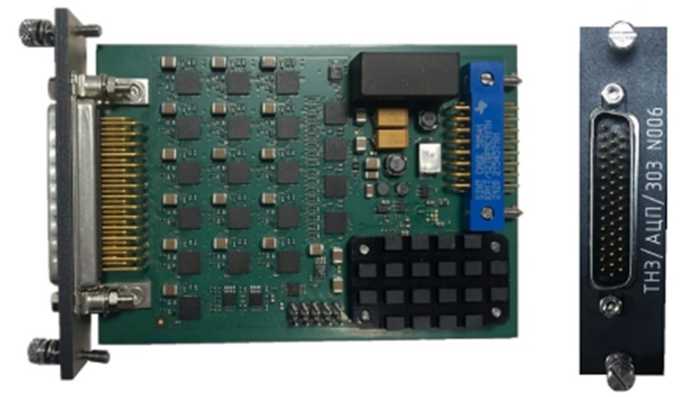

Общий вид модуля ТН3/АЦП/303 приведен на рисунке 19.

Рисунок 19 - Общий вид модуля ТН3/АЦП/303

Модуль ТН3/АЦП/303 имеет в своём составе 16 каналов с дифференциальными входами. Каждый входной аналоговый сигнал подключён к своему АЦП. Запуск всех АЦП производится синхронно. Каждый канал может быть индивидуально настроен на определенную частоту регистрации сигнала, а также на определенный диапазон входного напряжения. Модуль имеет в своем составе два независимых программируемых источника тока с дифференциальными выходами. Источники тока могут использоваться для подключения терморезистора, используемого в качестве измерителя температуры холодного спая.

Модуль ТН3/АЦП/304 предназначен для измерения сопротивления резистивных датчиков температуры.

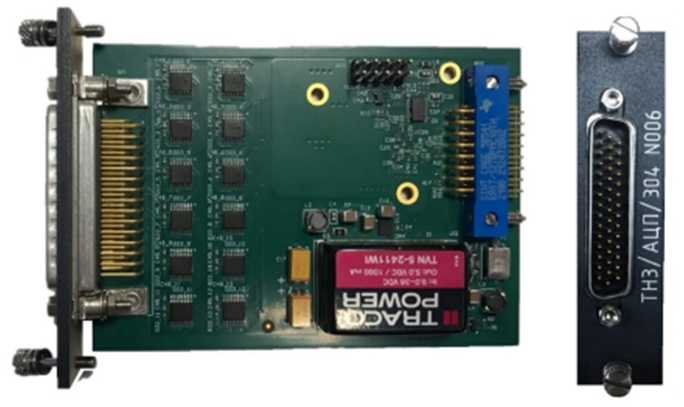

Общий вид модуля ТН3/АЦП/304 приведен на рисунке 20.

Рисунок 20 - Общий вид модуля ТН3/АЦП/304

Модуль ТН3/АЦП/304 имеет в своём составе 12 каналов. Диапазон измеряемых сопротивлений: от 0 до 1600 Ом. Каждый канал может быть индивидуально настроен на определенную частоту регистрации сигнала и диапазон измерений.

Модуль ТН3/АЦП/305 с дифференциальными изолированными входами предназначен для приема аналоговых сигналов от датчиков тока (шунтов) в цепях постоянного или переменного тока и преобразования их в цифровую форму.

Общий вид модуля ТН3/АЦП/305 приведен на рисунке 21.

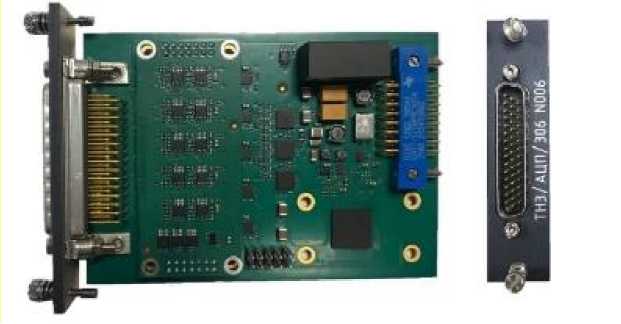

Рисунок 21 - Общий вид модуля ТН3/АЦП/305

Модуль ТН3/АЦП/305 имеет в своём составе 12 изолированных каналов. Запуск всех АЦП производится. Каждый канал может быть индивидуально настроен на определенную частоту регистрации сигнала, а также на определенный диапазон входного напряжения.

Модуль ТН3/АЦП/306 с дифференциальными входами предназначен для приема аналоговых сигналов от датчиков и преобразования их в цифровую форму, а также для питания датчиков постоянным током.

Общий вид модуля ТН3/АЦП/306 приведен на рисунке 22.

Рисунок 22 - Общий вид модуля ТН3/АЦП/306

Модуль ТН3/АЦП/306 имеет в своём составе 10 каналов с дифференциальными входами. Каждый входной аналоговый сигнал подключён к своему АЦП. Также в составе модуле имеются 10 независимых программируемых источников тока с дифференциальными выходами для питания датчиков (тензомосты, терморезисторы). Запуск всех АЦП производится синхронно. Каждый канал может быть индивидуально настроен на определенную частоту регистрации сигнала, а также на определенный диапазон входного напряжения.

Модуль ТН3/АЦП/307 предназначен для приема аналоговых сигналов переменного тока низкого уровня от датчиков или сигналов от одиночных тензорезисторов.

Общий вид модуля ТН3/АЦП/307 приведен на рисунке 23.

Рисунок 23 - Общий вид модуля ТН3/АЦП/307

Модуль ТН3/АЦП/307 Имеет в своём составе 8 каналов с дифференциальными входами. Каждый входной аналоговый сигнал подключён к своему АЦП. Также в составе модуле имеются 8 независимых программируемых источников тока с дифференциальными выходами для питания датчиков (терморезисторов), подключенных к входным линиям датчиков. Запуск всех АЦП производится синхронно. Каждый канал может быть индивидуально настроен на определенную частоту регистрации сигнала, а также на определенный диапазон входного напряжения.

Модуль ТН3/АЦП/308 с изолированными входами предназначен для приёма аналоговых сигналов от систем энергоснабжения и преобразования их в цифровую форму.

Общий вид модуля ТН3/АЦП/308 приведен на рисунке 24.

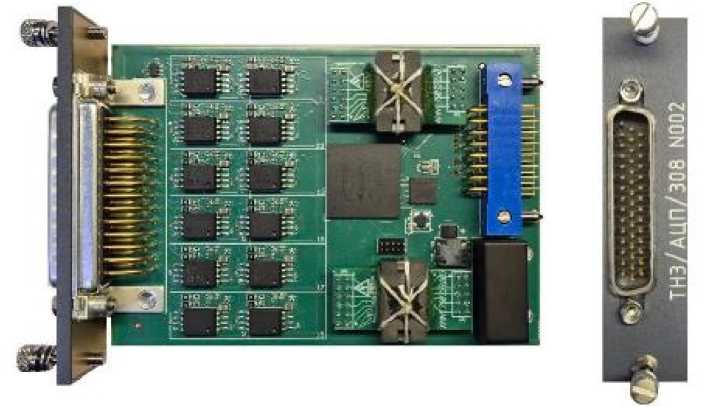

Рисунок 24 - Общий вид модуля ТН3/АЦП/308

Модуль ТН3/АЦП/308 имеет в своём составе 12 каналов изолированными дифференциальными входами. Каждый входной аналоговый сигнал подключён к своему АЦП. Запуск всех АЦП производится синхронно сигналом. Каждый канал может быть индивидуально настроен на определенную частоту регистрации сигнала, а также на определенный диапазон входного напряжения.

Модуль ТН3/АЦП/309 предназначен для приема и измерения отношения (ратиометрические измерения) аналоговых сигналов от индуктивных, резистивных, емкостных датчиков, включенных по мостовой или полумостовой схеме, с возбуждением напряжением переменного или постоянного тока.

Общий вид модуля ТН3/АЦП/309 приведен на рисунке 25.

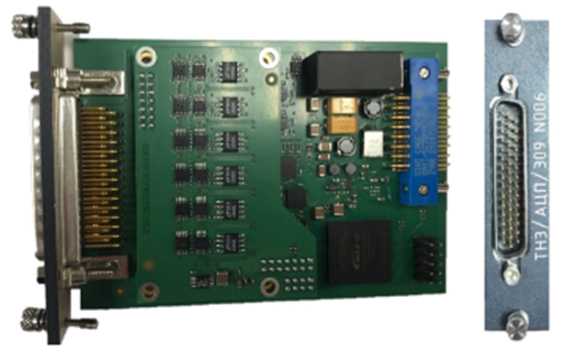

Рисунок 25 - Общий вид модуля ТН3/А^,П/309

Модуль ТН3/АЦП/009 Имеет в своём составе 12 каналов (6 опорных и 6 измеряемых) с дифференциальными входами и 6 дифференциальных источников возбуждающих напряжений. Плата измеряет отношение сигналов измеряемого канала относительно опорного сигнала в момент времени определенным частотой регистрации. В качестве опорного сигнала можно использовать выход источника возбуждающего напряжения. Частоту регистрации, диапазоны измеряемого и опорного напряжения можно задавать индивидуально. Также можно индивидуально задавать амплитуду и частоту источника возбуждающего напряжения.

Модуль ТН3/АЦП/310 с изолированными входами предназначен для приёма аналоговых сигналов от систем энергоснабжения и преобразования их в цифровую форму.

Общий вид модуля ТН3/АЦП/310 приведен на рисунке 26.

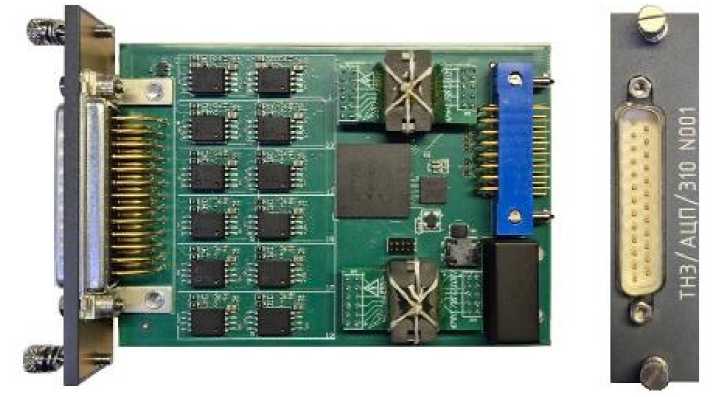

Рисунок 26 - Общий вид модуля ТН3/АЦП/310

Модуль ТН3/АЦП/010 имеет в своём составе 12 каналов с изолированными дифференциальными входами. Каждый входной аналоговый сигнал подключён к своему АЦП. Запуск всех АЦП производится синхронно. Каждый канал может быть индивидуально настроен на определенную частоту регистрации сигнала, а также на определенный диапазон входного напряжения. Так же на каждый канал доступен расчет производных параметров: частоты и действующего напряжения.

Модуль ТН3/АЦП/311 предназначен для измерения отношения напряжения от датчиков угла поворота вала (сельсин и синусно-косинусный вращающийся трансформатор (СКВТ)) с привязкой к опорному напряжению переменного тока частотой 400 Гц.

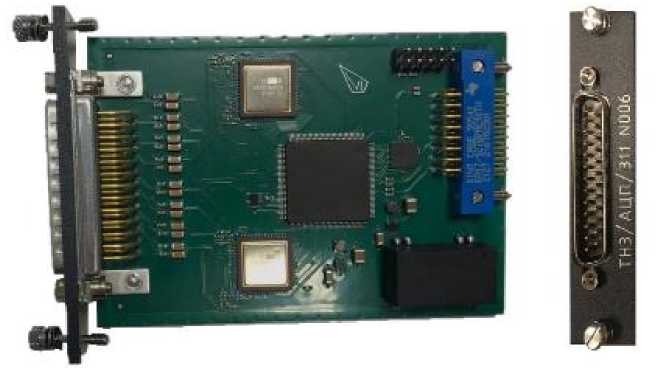

Общий вид модуля ТН3/АЦП/311 приведен на рисунке 27.

Рисунок 27 - Общий вид модуля ТН3/АЦП/311

К модулю ТН3/АЦП/011 возможно подключение до 4 датчиков типа СКВТ или до 2 датчиков типа сельсин.

Программное обеспечение (далее - ПО) «TN3LAB» включает прикладные управляющие программы, специализированные для выполнения отдельных видов работ:

• -   работа по считыванию или стиранию накопленной информации, загрузке подготовленных заданий в кассету памяти накопителя;

• -    подготовка заданий для функционирования накопителя при экспериментах;

• -   преобразование полученных при считывании файлов данных к виду, пригодному для дальнейшей обработки.

ПО реализовано без выделения метрологически значимой части. Влияние ПО не приводит к выходу метрологических характеристик за пределы допускаемых значений.

Алгоритм вычисления хеш-кода всех программных файлов - MD5.

Уровень защиты встроенного ПО от непреднамеренных и преднамеренных воздействий - «высокий», внешнего ПО - «средний» в соответствии с Р 50.2.077- 2014.

Таблица 1 -

данные ПО

Таблица 2 -

Таблица 3 - Основные технические характеристики

наносится на титульный лист руководства по эксплуатации и паспорт типографским способом.

Таблица 4 - Комплектность

Сведения о методиках (методах) измерений

приведены в документе КМНТ.794121.007 РЭ «Модули приема аналоговых сигналов ТН3/АЦП», раздел 2.

ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний»;

Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;

Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В, в диапазоне частот от 1-10"¹ до 2-10⁹ Гц»;

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;

Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 •IO^-16 до 100 А»;

КМНТ.468155.002 ТУ Модули приема аналоговых сигналов ТН3/АЦП. Технические условия.

Акционерное общество «Конвед-6 ЛИИ» (АО «Конвед-6 ЛИИ») ИНН 5013000335

Юридический адрес: 140185, Московская обл., г. Жуковский, ул. Гарнаева, д. 1, эт. 4, ком. 1

Телефон: (495) 534-10-12

E-mail: konved-6@mail.ru

Акционерное общество «Конвед-6 ЛИИ» (АО «Конвед-6 ЛИИ»)

ИНН 5013000335

Адрес: 140185, Московская обл., г. Жуковский, ул. Гарнаева, д. 1, эт. 4, ком. 1 Телефон: (495) 534-10-12

E-mail: konved-6@mail.ru

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»

Телефон (факс): (495) 526-63-00

E-mail: office@vniiftri.ru

Web-сайт: www.vniiftri.ru

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.

в части вносимых изменений

Федеральное автономное учреждение «Центральный аэрогидродинамический институт им. профессора Н.Е. Жуковского» (ФАУ «ЦАГИ»)

Адрес: 140180, Московская обл., г. Жуковский, ул. Жуковского, д. 1

Телефон (факс): +7 495 5564281; +7 495 7776332

Web-сайт: www.tsagi.ru

E-mail: mera@tsagi.ru

Уникальный номер записи в реестре аккредитованных лиц № РОСС СОБ 1.00164.2014по022 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «08» июля 2025 г. № 1372

Регистрационный № 89617-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Модули измерения распределённой температуры

Назначение средства измерений

Модули измерения распределённой температуры (далее по тексту - модули) предназначены для измерений температуры и регистрации температурного распределения по длине оптического волокна, встроенного в кабель-датчик, в нефтяных, газоконденсатных, метано-угольных и иных скважинах, в том числе, при долговременном мониторинге параметров процесса добычи нефти и газа, а также мониторинге других протяженных объектов.

Описание средства измерений

Принцип действия модулей основан на неупругом рассеянии света - комбинационном (рамановском) рассеянии импульсного лазерного излучения, распространяющегося в оптическом волокне. Спектр рассеянного излучения имеет две боковые составляющие -стоксовскую и антистоксовскую. Отношение интенсивностей указанных составляющих комбинационного рассеяния зависит от температуры оптического волокна. Значения интенсивностей стоксовской и антистоксовской компонентов рассеянного излучения регистрируют в зависимости от времени для множества точек вдоль оптического волокна, таким образом, после соответствующей обработки сигналов, получая температуры оптического волокна по его длине.

Модули измерения распределённой температуры используются внутрискважинным кабелем для измерения распределенной температуры датчика давления (далее - измерительный кабель) или другим кабелем, содержащим в своем составе оптическое волокно с аналогичными характеристиками.

Конструктивно корпус модуля представляет собой прямоугольный металлический блок, помещающийся в 19-ти дюймовую стойку или шкаф. Внутри корпуса расположены: источник монохроматического света (импульсный лазер), фотоприёмные устройства, оптическая схема, элементы электронно-вычислительной техники, и блок термостатов с калибровочным участком оптического волокна, выступающим в качестве источника опорной температуры. Блок термостатов может быть оборудован оптическим коммутатором, и также может быть вынесен в отдельный корпус (блок выносных термостатов). На передней панели корпуса модуля расположены тумблер питания, сигнальные светодиоды, один или несколько разъемов для подключения измерительного кабеля, разъемы для подключения к персональному компьютеру при помощи различных интерфейсов. На передней панели корпуса также могут быть расположены дисплей и клавиши управления. Управление модулями осуществляется при помощи персонального компьютера, подключенного к корпусу модуля по одному из следующих интерфейсов связи: Ethernet, RS-232/RS-485, USB, Wi-Fi (по заказу). Часть функций управления также может быть осуществлена при помощи клавиш управления и дисплея на передней панели корпуса модулей (при наличии).

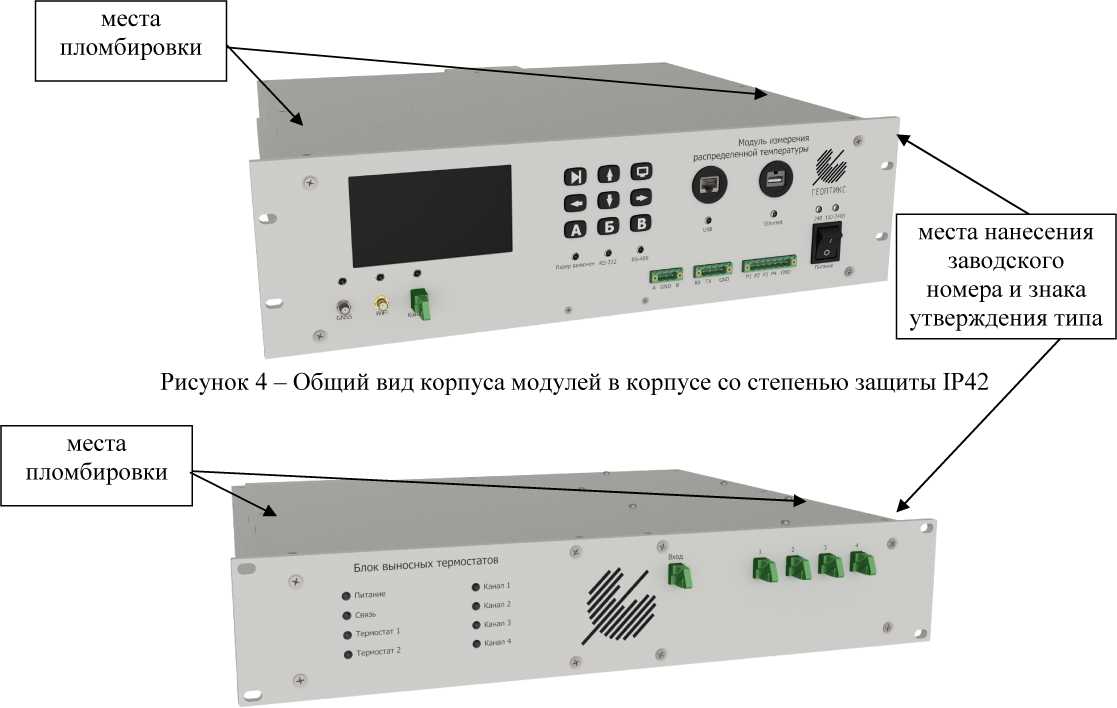

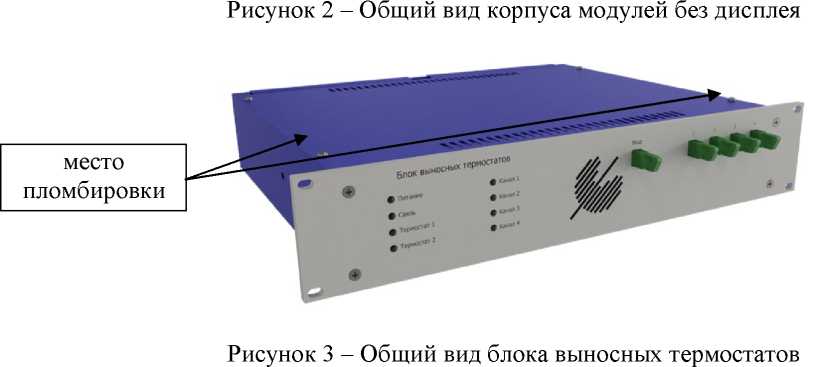

Внешний вид корпусов модулей с указанием мест нанесения знака утверждения типа и заводского номера, а также с указанием места пломбировки представлен на рисунках 1-5. Внешний вид конструкции измерительного кабеля представлен на рисунке 6. Цветовая гамма корпуса модулей может быть изменена изготовителем. Внешний вид измерительного кабеля может существенно отличаться от приведенного на рисунке 6.

места

пломбировки

заводского номера и знака утверждения типа

Рисунок 1 - Общий

вид корпуса модулей с дисплеем

места

пломбировки

Рисунок 5 - Общий вид блока выносных термостатов в корпусе со степенью защиты IP42

Рисунок 6 - Внешний вид конструкции измерительного кабеля

Заводской номер модулей в виде цифрового кода, состоящего из арабских цифр, наносится на металлизированную наклейку, клеящуюся на боковую или заднюю панель корпуса модуля. Конструкция модулей не предусматривает нанесение знака поверки на средство измерений. Пломбирование модулей осуществляется при помощи пломбировочной наклейки, разрушаемой при отклеивании.

Программное обеспечение модулей (далее - ПО) состоит только из встроенного, метрологически значимого ПО «Geoptics DTS». Данное ПО загружено в ПЗУ, размещенном внутри корпуса модулей, и защищено от несанкционированного изменения пломбировочной наклейки.

ПО «Geoptics DTS» выполняет функции задания условий измерений и отображения информации в цифровом виде на экране ПК, а также на дисплее модулей (при наличии дисплея на корпусе модулей).

Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО представлены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические

Таблица 4 - Показатели надежности

наносится на эксплуатационную документацию типографским способом и на корпус модуля при помощи наклейки.

Таблица 5

Сведения о методиках (методах) измерений приведены в разделе «Проведение измерений» Руководства по эксплуатации.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

Приказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;

РСДТ.416739.003 ТУ «Модуль измерения распределённой температуры. Технические условия».

Акционерное общество «Геоптикс» (АО «Геоптикс»)

ИНН: 6670335155

Юридический адрес: 620072, г. Екатеринбург, ул. Конструкторов, стр. 5, ком. 1016 Телефон: (343) 289-11-05

E-mail: geoptics@geoptics.ru

Web-сайт: www.geoptics.ru

Акционерное общество «Геоптикс» (АО «Геоптикс»)

ИНН: 6670335155

Адрес: 620072, г. Екатеринбург, ул. Конструкторов, стр. 5, ком. 1016 Телефон: (343) 289-11-05

E-mail: geoptics@geoptics.ru

Web-сайт: www.geoptics.ru

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)

Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 544-00-00

E-mail: info@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «08» июля 2025 г. № 1372

Регистрационный № 92590-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Колбы мерные

Колбы мерные (далее - колбы) предназначены для измерений объема жидкости.

Принцип действия колб основан на измерении объема при заполнении колб жидкостью до отметки номинальной вместимости, нанесенной на горловину колб. Измерение объема происходит по нижнему краю мениска.

Конструктивно колбы представляют собой стеклянную емкость со слегка вогнутым дном, грушевидным основанием и длинной узкой цилиндрической горловиной, на которую нанесена отметка номинальной вместимости колб. В зависимости от исполнения колбы могут изготавливаться как без пробок, так и с пришлифованными или пластмассовыми пробками. Колбы являются вымеряемыми на наливной объем. Стандартной температурой, при которой нормированы значения номинальной вместимости, является температура плюс 20 °С. Колбы отградуированы по нижнему краю мениска. Класс точности колб - 1 и 2.

Колбы выпускаются в исполнениях, отличающихся габаритными размерами, значениями номинальной вместимости и пределами допускаемой абсолютной погрешности номинальной вместимости. Структура условного обозначения исполнений колб представлена на рисунке 1.

С

A - B

Класс точности: 1, 2

Номинальная вместимость, см³:

5, 10, 25, 50, 100, 200, 250, 500, 1000, 2000

Исполнение по ГОСТ 1770-74:

• 1 - с одной отметкой и без пробки

• 2 - с одной отметкой и пришлифованной пробкой

2а - с одной отметкой и пластмассовой пробкой (не предусмотрено для колб с номинальной вместимостью 5 и 10 см³)

Рисунок 1 - Структура условного обозначения исполнений колб

Заводской номер наносится на цилиндрическую горловину колбы методом лазерной гравировки в виде буквенно-цифрового кода.

Общий вид колб с указанием мест нанесения знака утверждения типа и заводского номера представлен на рисунке 2. Нанесение знака поверки на колбы не предусмотрено. Пломбирование мест настройки (регулировки) колб не предусмотрено.

заводского номера

Место нанесения

2000 см’ 2кп 2О°С

Место

нанесения

знака

утверждения

типа

а) исполнение 1

б) исполнение 2

в) исполнение 2а

Рисунок 2 - Общий вид колб с указанием мест нанесения знака утверждения типа и заводского номера

технические характеристики

Значение

Таблица 1 - Метрологические и Наименование характеристики

от +10 до +35

от 30 до 80 от 84 до 106

Примечание - Пределы допускаемой абсолютной погрешности номинальной вместимости нормированы при температуре +20 °C.

наносится на паспорт типографским способом и на колбу любым технологическим способом.

Таблица 2 - Комплектность

приведены в п. 2.6 раздела 2 «Основные метрологические и технические характеристики» паспорта.

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;

ГОСТ 1770-74 «Посуда мерная лабораторная стеклянная. Цилиндры, мензурки, колбы, пробирки. Общие технические условия».

Общество с ограниченной ответственностью «ТОРГОВЫЙ ДОМ «КРЕЗОЛ» (ООО «ТД «КРЕЗОЛ»)

ИНН 0276162440

Адрес юридического лица: 450027, Республика Башкортостан, г. Уфа, ул. Трамвайная,

д. 2/4, эт. 4

Общество с ограниченной ответственностью «ТОРГОВЫЙ ДОМ «КРЕЗОЛ»

(ООО «ТД «КРЕЗОЛ»)

ИНН 0276162440

Адрес: 450027, Республика Башкортостан, г. Уфа, ул. Трамвайная, д. 2/4, эт. 4

Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)

Адрес юридического лица: 117405, г. Москва, вн.тер.г. м. о. Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17

Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. № 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. 15)

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314019.
