УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «03» июля 2025 г. № 1350

радиолокационного модуля.

В исполнении 1 управляющий контроллер выполнен в виде антивандального, влагозащищенного металлического шкафа и соединен с видеодатчиком. В исполнении 2 управляющий контроллер совмещен с видеодатчиком в едином блоке - блоке фиксации и обработки данных. В составе комплексов исполнения 2 могут находиться один или нескольких блоков фиксации и обработки данных, между которыми происходит обмен информацией. Для обеспечения измерений скорости движения ТС в зоне контроля радиолокационным методом комплексы исполнения 2 комплектуются выносным радиолокационным модулем, при этом к каждому блоку фиксации и обработки данных может быть подключен только один радиолокационный модуль.

Управляющий контроллер является основным элементом комплексов в исполнении 1, предназначен для обработки и обмена информацией и содержит в себе вычислительный блок, блок питания, преобразователь напряжения, коммутатор связи, блок навигации и определения времени, датчик вскрытия, розетку электропитания, средства терморегуляции, автоматы подключения электропитания, GPS/GSM/WiFi/LTE-антенны.

Блок навигации и определения времени осуществляет прием данных о точном времени и координатах и позволяет в автоматическом режиме синхронизировать внутреннюю шкалу времени комплекса со шкалой UTC (SU).

Видеодатчик состоит из IP-видеокамеры CR или CP, влагозащищенного кожуха и предназначен для осуществления непрерывной фотосъемки дороги и фиксации государственных регистрационных знаков ТС.

Корпуса управляющего контроллера, видеодатчика, а также элементы крепления могут окрашиваться в различные цвета.

Блок фиксации и обработки данных является основным элементом комплексов в исполнении 2, состоит из видео-модуля, включающего в себя видеокамеру, вычислительный модуль, управляющий контроллер обеспечения взаимодействия аппаратных компонентов, модуль ГЛОНАСС/GPS, 3G/LTE модем, размещенных в едином термокожухе (моноблок).

Корпуса блоков фиксации и обработки данных, радиолокационных модулей, а также элементы крепления могут окрашиваться в различные цвета.

Комплексы в исполнении 1 предназначены для работы только при стационарном варианте размещения.

Комплексы в исполнении 2 предназначены для работы в неподвижном состоянии:

• - при стационарном варианте размещения - обеспечивается функционирование комплексов в режиме непрерывной работы при установке на опоры, стойки и другие элементы обустройства автомобильных дорог;

• - при передвижном варианте размещения - обеспечивается функционирование комплексов в режиме непрерывной работы в течение ограниченного промежутка времени при установке на специальные конструкции (штативы, треноги, вышки на базе неподвижного ТС);

• -  при мобильном варианте размещения - обеспечивается функционирование комплексов в режиме непрерывной работы в течение ограниченного промежутка времени при установке на борт ТС (ТС находится в неподвижном состоянии).

Измерения скорости движения ТС в зоне контроля радиолокационным методом производятся комплексами исполнения 2 в неподвижном состоянии при стационарном, передвижном или мобильном варианте размещения, имеющими в составе радиолокационные модули.

Измерения скорости движения ТС в зоне контроля безрадарным методом (по видеокадрам) производятся комплексами исполнения 1 при стационарном варианте размещения и комплексами исполнения 2 в неподвижном состоянии при стационарном варианте размещения.

Измерения скорости движения ТС на контролируемом участке дороги производятся комплексами исполнения 1 при стационарном варианте размещения, состоящими из двух и

владельцев ТС;

- нарушение правил, предписаний или требований, введенных в период режима повышенной готовности, чрезвычайной ситуации, карантина или при возникновении угрозы распространения заболевания, представляющего опасность для окружающих, совершенных с использованием ТС;

- нарушение правил маневрирования, в том числе фиксация агрессивного вождения;

- выезд в нарушение ПДД на полосу, предназначенную для встречного движения или на трамвайные пути встречного направления;

- проезд под запрещающий знак;

- движение во встречном направлении по дороге с односторонним движением;

- движение задним ходом по автомагистрали;

- движение по велосипедным или пешеходным дорожкам либо тротуарам;

- движение по обочинам;

- движение по разметке или разделительной полосе (в том числе мототехники);

- нарушение установки государственного регистрационного знака ТС;

- нарушение правил применения мотошлемов;

- нарушение правил пользования внешними световыми приборами;

- нарушение требований об обязательном наличии оформленной в установленном порядке диагностической карты, подтверждающей допуск ТС к участию в дорожном движении;

- разворот или въезд ТС в технологические разрывы разделительной полосы на автомагистрали;

- проезд на запрещающий сигнал светофора;

- невыполнение требования об остановке перед стоп-линией, обозначенной дорожными знаками или разметкой проезжей части дороги, при запрещающем сигнале светофора;

- выезд на перекресток или пересечение проезжей части дороги в случае образовавшегося затора, который вынудил водителя остановиться, создав препятствие для движения ТС в поперечном направлении;

- невыполнение требования ПДД перед поворотом направо, налево или разворотом заблаговременно занять соответствующее крайнее положение на проезжей части, предназначенной для движения в данном направлении;

- разворот или движение задним ходом в местах, где такие маневры запрещены;

- поворот налево или разворот в нарушение требований, предписанных дорожными знаками или разметкой проезжей части дороги;

- невыполнение требования ПДД уступить дорогу пешеходам, велосипедистам или иным участникам дорожного движения (за исключением водителей ТС), пользующимся преимуществом в движении;

- несоблюдение требований, предписанных дорожными знаками, запрещающими движение без остановки под знак «Движение без остановки запрещено»;

- нарушение правил применения ремней безопасности;

- нарушение правил пользования телефоном водителем ТС во время движения ТС;

- невыполнение требования ПДД уступить дорогу ТС, пользующемуся преимущественным правом проезда перекрестка;

- прочие нарушения ПДД в случае добавления новых функций распознавания событий на базе нейронных сетей.

Алгоритм выявления и фиксации нарушений основан на перечисленных выше принципах действия и реализован за счет автоматического совмещения результатов измерений, распознанного государственного регистрационного знака ТС, фото- и видеоматериалов, а также, при необходимости, размеченных зон фиксации и местоположения ТС на дорожном полотне, данных нейросетевой видеоаналитики и информации из внешних и внутренних баз данных.

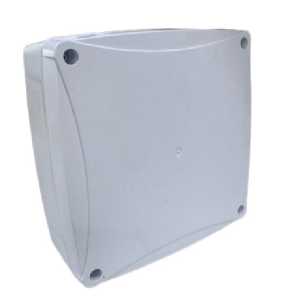

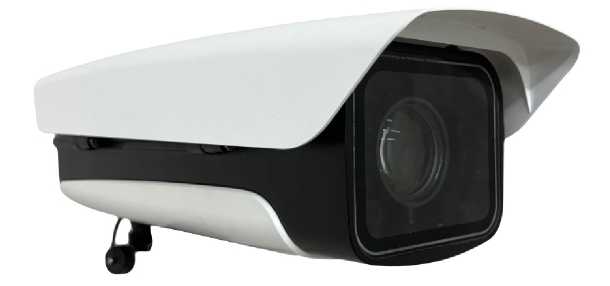

Общий вид составных частей комплексов обоих исполнений приведен на рисунке 1. Место пломбирования от несанкционированного доступа и место нанесения знака утверждения типа и заводского номера комплексов исполнения 1 приведено на рисунке 2. Место пломбирования от несанкционированного доступа, место нанесения знака утверждения типа и заводских номеров комплексов исполнения 2 и блоков фиксации и обработки данных приведено на рисунке 3. Пример маркировки, наносимой на шильд комплексов обоих исполнений, приведен на рисунке 4.

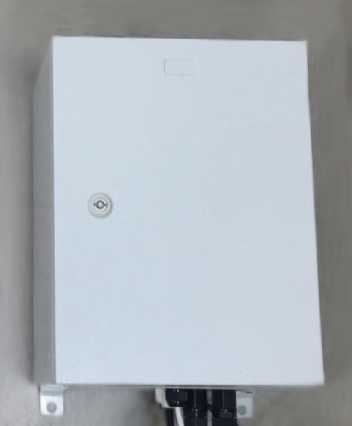

а) Общий вид управляющего контроллера (исполнение 1)

Место нанесения

знака утверждения типа и заводского номера

Рисунок 2 - Место пломбирования от несанкционированного доступа

и место нанесения знака утверждения типа и заводского номера комплексов исполнения 1

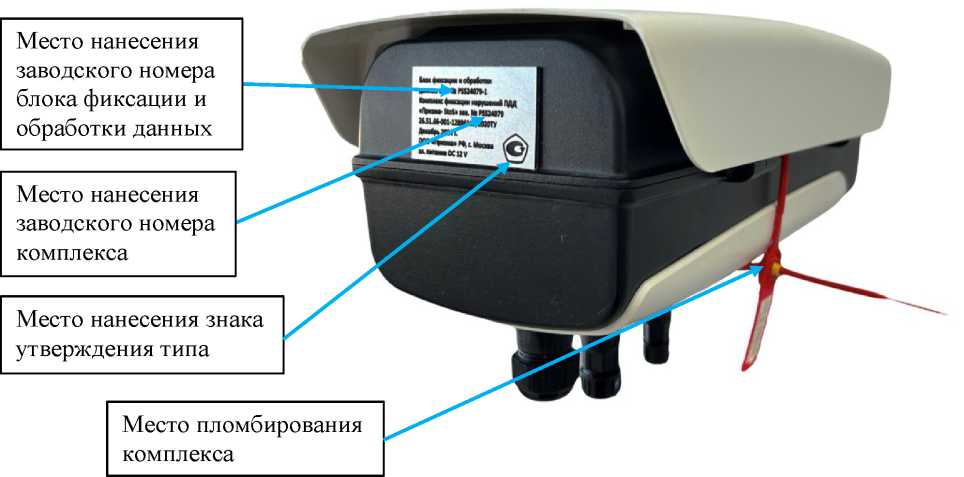

Рисунок 3 - Место пломбирования от несанкционированного доступа, место нанесения знака утверждения типа и заводских номеров комплексов исполнения 2 и блоков фиксации и обработки данных

а) Исполнение 1

Рисунок 4 - Пример маркировки, наносимой на шильд (лист 1 из 2)

Блок фиксации и обработки данных зав.Мо

Комплекс фиксации нарушений ПДД «Призма-StoS» зав.No

26.51.66-001-12896119-2020ТУ Месяц, год выпуска

ООО «Призма» РФ, г. Москва

ЭЛ. питание DC 12 V

б) Исполнение 2

Рисунок 4 (лист 2 из 2)

Функционирование комплексов осуществляется под управлением специализированного программного обеспечения (далее - ПО) «ПРИЗМА-StoS». Метрологически значимая часть ПО «module-m» обеспечивает определение координат местоположения комплексов в плане, определение значений текущего времени, привязку текущего времени фото- и видеокадрам, вычисление интервалов времени, вычисление скорости движения ТС в зоне контроля и на контролируемом участке дороги. Влияние ПО «ПРИЗМА-StoS» на метрологические характеристики комплексов учтено при нормировании метрологических характеристик комплексов. Уровень защиты метрологически значимых модулей ПО «Высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные (признаки) метрологически значимой части ПО комплексов приведены в таблице 1.

Таблица 1 -

значимой части ПО

данные

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики комплексов в исполнении 1

Таблица 3 -

Таблица 4 - Основные технические характеристики комплексов в исполнении 1

комплексов в исполнении 2

наносится на шильд, расположенный на боковой стенке управляющего контроллера (исполнение 1) или на тыльной стороне блока фиксации и обработки данных (исполнение 2), а также типографским способом на титульные листы руководства по эксплуатации 26.51.66-001-12896119-2024РЭ и паспорта 26.51.66-001-12896119-2024ПС.

Таблица 6 - Комплектность

приведены в пункте 1.1.3 документа 26.51.66-001-12896119-2024РЭ «Комплексы фиксации нарушений ПДД «Призма-StoS». Руководство по монтажу, настройке и техническому обслуживанию (Руководство по эксплуатации)».

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

26.51.66-001-12896119-2020ТУ Комплексы фиксации нарушений ПДД «Призма-StoS». Технические условия.

Общество с ограниченной ответственностью «Призма» (ООО «Призма»)

ИНН 9715297941

Адрес юридического лица: 121059, г. Москва, Бережковская наб., д. 16, к. 2, каб. 508 Адрес места осуществления деятельности: 111033, г. Москва, ул. Золоторожский Вал, д. 32, стр. 11

Федеральное государственное унитарное предприятие научно-исследовательский институт физико-технических и измерений» (ФГУП «ВНИИФТРИ»)

Адрес юридического лица: 141570, Московская обл., пгт. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11

Адрес места осуществления деятельности: 141570, Московская обл., Солнечногорский р-н, г/пос. Менделеево, ФГУП «ВНИИФТРИ», к. № 11, к. В, к. Г, к. 25, к. № 28, к. 77, Корпус климатической лаборатории и специализированный полигон для испытания оборудования, входящего в состав системы ГЛОНАСС

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.

МИНИСТЕРСТВО ПРО11ЫШЛЕННОСГИ и ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

ПРИКАЗ

Москва

О внесении изменений в сведения об утве^денном типе средства измерений

В соответствии с дминистративным регламентом по предоставлени Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденном типе средства измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.

• 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

л                            \

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому

регулированию и метрологии

Сертификат: 7B1801563EA497F787EAF40A918A8D6F

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 19.05.2025 до 12.08.2026

\_____________________________

Р Е Е

к приказу Федерального агентства по техническому регулированию

и метрологии

от «_^_ »             2025 г. №

Сведения об утвержденном типе средства измерений, подлежащие изменению в части конструктивных изменений, влияющих на метрологические характеристики средства измерений
