МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

Москва

О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ОАО «АК «Транснефть» в части АО «Транснефть -Прикамье» НПС «Тиньговатово»

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ООО«НоваСистемс» от 14 февраля2017г. №2приказываю:

• 1. Внести изменения в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ОАО «АК «Транснефть» в части АО «Транснефть - Прикамье» НПС «Тиньговатово», зарегистрированную в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 65226-16, изложив его в новой редакции согласно приложению к настоящему приказу.

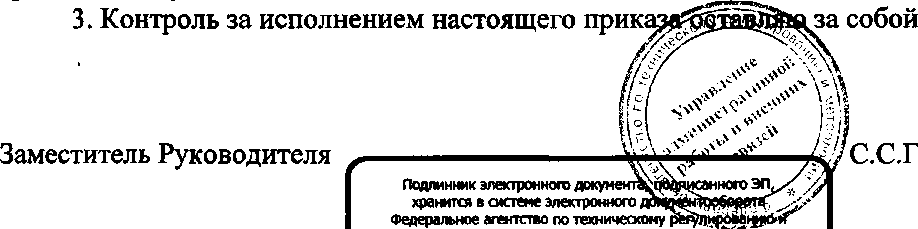

• 2. Управлению метрологии (Р.А.Родин) оформить новое описание типа средства измерений.



  метрологии.

  С.С.Голубев



  Сертификат: 61DA1E000300E901C1ED Кому выдан: Голубев Сергей Сергеевич Действителен: с 17.11.2016 до 17.11.2017

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «17» февраля 2017 г. № 311

Изменения в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ОАО «АК «Транснефть» в части АО «Транснефть -Прикамье» НПС «Тиньговатово»

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ОАО «АК «Транснефть» в части АО «Транснефть - Прикамье» НПС «Тиньговатово»

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ОАО «АК «Транснефть» в части АО «Транснефть - Прикамье» НПС «Тиньговатово» (далее - АИИС КУЭ) предназначена для измерения активной и реактивной электроэнергии, сбора, хранения, обработки и передачи полученной информации.

АИИС КУЭ представляет собой многоуровневую систему с централизованным управлением и распределенной функцией измерения.

АИИС КУЭ состоит из двух уровней:

Первый уровень - измерительно-информационные комплексы (ИИК), включающие измерительные трансформаторы тока (ТТ), трансформаторы напряжения (TH), счетчики электроэнергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

Второй уровень - информационно-вычислительный комплекс (ИВК), включает в себя ИВК АИИС КУЭ ОАО «АК «Транснефть» (Госреестр №  54083-13),

автоматизированные рабочие места (АРМ), а также совокупность аппаратных, каналообразующих и программных средств, выполняющих сбор информации с нижних уровней, ее обработку и хранение.

АИИС КУЭ решает следующие задачи:

• - измерение 30-минутных приращений активной и реактивной электроэнергии;

• - периодический (один раз в 30 мин) и/или по запросу автоматический сбор привязанных к единому календарному времени результатов измерений приращений электроэнергии с заданной дискретностью учета (30 мин);

• - хранение результатов измерений в специализированной базе данных, отвечающей требованию повышенной защищенности от потери информации (резервирование

• - баз данных) и от несанкционированного доступа;

• - обеспечение защиты оборудования, программного обеспечения и данных от несанкционированного доступа на физическом и программном уровне (установка пломб, паролей и т.п.);

• - диагностика и мониторинг функционирования технических и программных средств АИИС КУЭ;

• - конфигурирование и настройка параметров АИИС КУЭ;

• - ведение системы единого времени в АИИС КУЭ (синхронизация часов АИИС КУЭ);

• - передача журналов событий счетчиков.

На первом уровне первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по измерительным цепям поступают на измерительные входы счетчика электроэнергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются соответствующие мгновенные значения активной, реактивной и полной мощности без учета коэффициентов трансформации. Электрическая энергия, как интеграл по времени от мощности, вычисляется для интервалов времени 30 мин.

Цифровой сигнал с выходов счетчиков поступает на входы концентратора, где осуществляется накопление, хранение измерительной информации и передача накопленных данных на верхний уровень (второй уровень) АИИС КУЭ.

На втором уровне АИИС КУЭ (уровень ИВК) выполняется вычисление электроэнергии и мощности с учетом коэффициентов трансформации ТТ и TH и дальнейшая обработка измерительной информации, в частности, формирование и хранение поступающей информации, оформление отчетных документов, отображение информации на мониторах АРМ и передача данных в организации - участники оптового рынка электрической энергии и мощности через каналы связи.

ИВК является единым центром сбора и обработки данных всех АИИС КУЭ организаций системы ПАО «Транснефть».

Система осуществляет обмен данными между АИИС КУЭ смежных субъектов по каналам связи Internet в формате xml-файлов.

Данные по группам точек поставки в организации-участники ОРЭ и РРЭ, в том числе АО «АТС», АО «СО ЕЭС» и смежным субъектам, передаются с ИВК с учетом агрегации данных по всем АИИС КУЭ ОАО «АК «Транснефть» (Госреестр № 54083-13) с учетом полученных данных по точке измерений, входящей в настоящую систему и АИИС КУЭ смежных субъектов в виде xml-файлов в соответствии с Приложением 11.1.1 к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка, в том числе с использованием ЭЦП субъекта рынка.

Результаты измерений электроэнергии (W, кВт ч, Q, квар-ч) передаются в целых числах и соотнесены с единым календарным временем.

АИИС КУЭ оснащена системой обеспечения единого времени (СОЕВ). Для обеспечения единства измерений используется единое календарное время. В СОЕВ входят часы устройств синхронизации времени (УСВ), счетчиков, ИВК. В качестве устройства синхронизации времени на уровне ИВК используются два сервера синхронизации времени ССВ-1Г, (Госреестр СИ № 39485-08), входящие в состав центра сбора и обработки данных (далее - ЦСОД) АИИС КУЭ ПАО «Транснефть» (Госреестр № 54083-13). ССВ-1Г непрерывно обрабатывает данные, поступающие от антенного блока и содержащие точное время UTC спутниковой навигационной системы. Информация о точном времени распространяется устройством в сети TCP/IP согласно протоколу NTP (Network Time Protocol). ССВ-1Г формирует сетевые пакеты, содержащие оцифрованную метку всемирного координированного времени, полученного по сигналам спутниковой навигационной системы ГЛОНАСС/GPS, с учетом задержки на прием пакета и выдачу ответного отклика. ССВ-1Г обеспечивает постоянное и непрерывное обновление времени на сервере уровня ИВК.

Сравнение показаний часов счетчиков и ИВК происходит при каждом обращении к счетчикам, но не реже одного раза в сутки. Синхронизация часов счетчиков от ИВК осуществляется при расхождении показаний часов счетчиков и ИВК на величину более чем ±1 с.

Журналы событий счетчика электроэнергии и ИВК отражают время до и после коррекции показаний часов.

Идентификационные данные метрологически значимой части программного обеспечения (ПО) АИИС КУЭ представлены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения (ПО)

Программное обеспечение не влияет на метрологические характеристики АИИС КУЭ. Уровень защиты программного обеспечения АИИС КУЭ от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Состав ИИК АИИС КУЭ приведен в Таблице 2.

Метрологические характеристики ИИК АИИС КУЭ приведены в Таблице 3.

Таблица 2 - Состав ИИК АИИС КУЭ

Таблица 3 - Метрологические характеристики ИИК АИИС КУЭ

Погрешность СОЕВ не превышает ±5 с/сут.

Примечания:

• 1. Погрешность измерений Зц2)%р и 5i(2)%q для cos<p=l,0 нормируется от Ii%, а погрешность измерений 3i(2)%p и 5i<2)%q для cos<p<l,0 нормируется от 1г»/₀.

• 2. Характеристики погрешности ИИК даны для измерений электроэнергии и средней мощности (получасовая);

• 3. В качестве характеристик погрешности ИИК установлены пределы допускаемой относительной погрешности ИИК при доверительной вероятности, равной 0,95;

• 4. Нормальные условия:

параметры сети: напряжение: от 0,98-Uhom до 1,02-Uhom; ток: от 1,01ном до 1,21ном, cos(p = 0,9 инд.;

температура окружающей среды от плюс 15 до плюс 25 °C.

• 5.    Рабочие условия:

• -   напряжение питающей сети 0,9-Uhom до 1,1 -Uhom;

сила тока от 0,01 -1ном до 1,2-1ном;

температура окружающей среды:

• -   для счетчиков электроэнергии от плюс 5 до плюс 35 °C;

• -  для УСПД от плюс 5 до плюс 35 °C;

• -  для трансформаторов тока по ГОСТ 7746-2001;

• -  для трансформаторов напряжения по ГОСТ 1983-2001.

• 6. Трансформаторы тока изготовлены по ГОСТ 7746-2001, трансформаторы напряжения по ГОСТ 1983-2001, счетчики в режиме измерения активной электроэнергии по ГОСТ 30206-94 для ИИК № 1 - 4, по ГОСТ Р 52323-2005 для ИИК № 5- 8; в режиме измерения реактивной электроэнергии по ГОСТ 26036-83 для ИИК № 1 - 4, по ГОСТ Р 52425-2005 для ИИК № 5- 8.

• 7. Допускается замена измерительных трансформаторов, счетчиков электроэнергии на аналогичные утвержденных типов с метрологическими характеристиками такими же, как у перечисленных в Таблице 2. Замена оформляется актом в установленном АО «Транснефть -Прикамье» порядке. Акт хранится совместно с настоящим описанием типа АИИС КУЭ, как его неотъемлемая часть.

Надежность применяемых в системе компонентов:

• - счетчики СЭТ-4ТМ.03М (Госреестр № 36697-12) - среднее время наработки на отказ не менее 165000 часов, среднее время восстановления работоспособности два часа;

• - счетчики СЭТ-4ТМ.03 (Госреестр № 27524-04) - среднее время наработки на отказ не менее 90000 часов;

• - сервер HP Proliant BL 460с Gen8 - среднее время наработки на отказ не менее 261163 часов, среднее время восстановления работоспособности 30 минут;

• - сервер HP Proliant BL 460с G6 - среднее время наработки на отказ не менее 264599 часов, среднее время восстановления работоспособности 30 минут.

Надежность системных решений:

• - резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии с помощью электронной почты и сотовой связи;

В журналах событий фиксируются факты:

журнал счетчика:

• - параметрирования;

• - пропадания напряжения;

• - коррекции времени в счетчике;

Защищённость применяемых компонентов:

• - механическая защита от несанкционированного доступа и пломбирование:

• - счетчика;

• - промежуточных клеммников вторичных цепей напряжения;

• - испытательной коробки;

• - сервера;

• -  защита на программном уровне информации при хранении, передаче, параметрировании:

• - счетчик;

• - сервер.

Возможность коррекции времени в:

• - счетчиках (функция автоматизирована);

• - ИВК (функция автоматизирована).

Возможность сбора информации:

• - о состоянии средств измерений (функция автоматизирована);

• - о результатах измерений (функция автоматизирована).

Цикличность:

• - измерения приращений электроэнергии на интервалах 30 минут, одни сутки (функция автоматизирована);

• - сбор результатов измерений - не реже одного раза в сутки (функция автоматизирована). Глубина хранения информации:

• - счетчики - глубина хранения профиля нагрузки получасовых интервалов не менее 45 суток;

• - ИВК - хранение результатов измерений не менее 3,5 года.

Знак утверждения типа наносится на титульный лист формуляра АИИС КУЭ типографским способом.

Комплектность средства измерений

Комплектность средства измерений указана в таблице 6. Таблица 6 - Комплектность средства измерений

осуществляется по документу РТ-МП-3431-500-2016 «ГСИ. Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ОАО «АК «Транснефть» в части АО «Транснефть - Прикамье» НПС «Тиньговатово». Методика поверки», утвержденному ФБУ «Ростест-Москва» 12.08.2016 г.

Основные средства поверки:

• -  трансформаторов тока - по ГОСТ 8.217-2003;

• -  трансформаторов напряжения - по ГОСТ 8.216-2011;

• -  счетчиков СЭТ-4ТМ.03М - по методике поверки ИЛГШ.411152.145 РЭ1, часть 2 согласованной с ГЦИ СИ ФГУ «Нижегородский ЦСМ» в 2012 г.;

• -  счетчиков СЭТ-4ТМ.03 - по методике поверки ИЛГШ.411152.124РЭ1, утвержденной ГЦИ СИ ФГУ «Нижегородский ЦСМ» в 2004 г.;

Радиочасы МИР РЧ-01, принимающие сигналы спутниковой навигационной системы Global Positioning System (GPS). (Госреестр № 27008-04);

Переносной компьютер с ПО и оптический преобразователь для работы со счетчиками системы, ПО для работы с радиочасами МИР РЧ-01;

Термометр по ГОСТ 28498-90, диапазон измерений от минус 40 до плюс 50 °C, цена деления 1 °C.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде оттиска клейма поверителя и (или) наклейки.

приведен в документе «Методика (методы) измерений количества электрической энергии с использованием системы автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ОАО «АК «Транснефть» в части АО «Транснефть - Прикамье» НПС «Тиньговатово»».

Нормативные документы, устанавливающие требования к АИИС КУЭ ОАО «АК «Транснефть» в части АО «Транснефть - Прикамье» НПС «Тиньговатово» ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем.

Основные положения

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 34.601-90 Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания

Акционерное общество «Транснефтъ-Прикамье» (АО «Транснефть-Прикамье»)

ИНН 1645000340

Адрес: 420061, Республика Татарстан г. Казань, ул. Н. Ершова, 26а

Телефон: +7 (843) 279-04-20

Факс: +7 (843) 279-01-12

E-mail: szmn@kaz.transneft.ru

Общество с ограниченной ответственностью «НоваСистемс» (ООО «НоваСистемс») ИНН 0273086991

Адрес: 450005, Республика Башкортостан, г. Уфа, ул. Революционная, д. 111, к. 1 Телефон: +7 (347) 291-26-90

Факс:+7 (347) 216-40-18

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва») Адрес: 117418, г. Москва, Нахимовский проспект д.31

Телефон: +7(495)544-00-00, +7(499)129-19-11

Факс: +7(499)124-99-96

E-mail: info@rostest.ru

Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310639 выдан 16.04.2015 г.
