УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «27» сентября 2021 г. № 2111

Лист № 1 Регистрационный № 83097-21 Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Каналы измерительные комплексов программно-технических микропроцессорной системы автоматизации «Шнейдер Электрик»

Каналы измерительные комплексов программно-технических микропроцессорной системы автоматизации «Шнейдер Электрик» (далее - каналы измерительные ПТК МПСА «Шнейдер Электрик») преднаяёзначены для измерений и контроля параметров технологических процессов и управления положением или состоянием исполнительных механизмов, путем измерения и генерации силы постоянного тока в диапазоне от 4 до 20 мА и измерений электрического сопротивления от первичных измерительных преобразователей (далее - ПИП).

Принцип действия каналов измерительных ПТК МПСА «Шнейдер Электрик» основан на приеме и преобразовании сигналов, поступающих от ПИП, с последующим вычислением, обработкой и архивированием значений параметров технологических процессов.

Каналы измерительные ПТК МПСА «Шнейдер Электрик предусматривают возможность:

-автоматического измерения и отображения значений технологических параметров и документирования данных;

- предупредительной и аварийной сигнализации по уставкам, заданным программным путем;

-подключения к системам специальной аппаратуры: центров пожарной сигнализации, аппаратуры сигнализации концентрации взрывоопасных газов, ведущих самостоятельную обработку сигналов от датчиков и выполняющих отдельные управляющие функции защиты;

-автоматического и ручного режимов регулирования параметров технологических процессов.

Пломбирование каналов измерительных ПТК МПСА «Шнейдер Электрик» не предусмотрено. Механическая защита каналов измерительных ПТК МПСА «Шнейдер Электрик» основана на использовании встроенного механического замка на дверях шкафов, в которых монтируются компоненты каналов измерительных ПТК МПСА «Шнейдер Электрик».

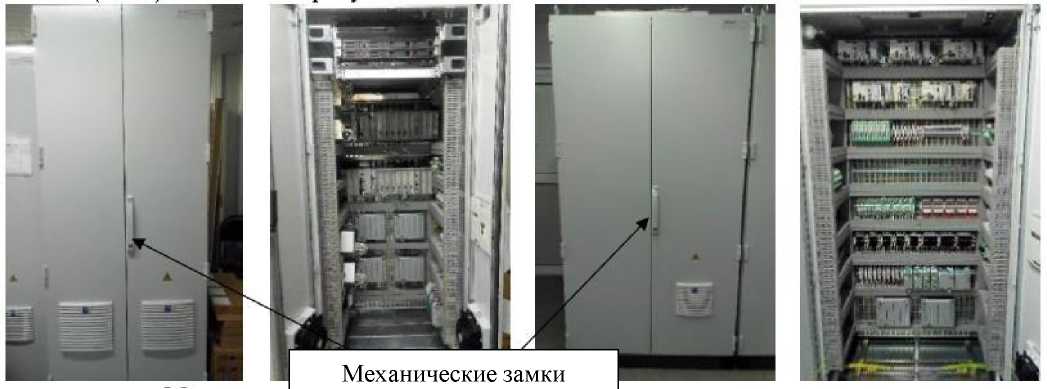

Механические замки

«Шнейдер Электрик»

Рисунок 1 - Общий вид шкафов каналов измерительных ПТК МПСА

Общий вид шкафов каналов измерительных ПТК МПСА «Шнейдер Электрик» может отличаться в зависимости от комплектации.

Заводские номера наносятся на табличку шкафа типографским способом.

Знак поверки наносится в соответствии с действующим законодательством.

В зависимости от назначения каналы измерительные ПТК МПСА «Шнейдер Электрик» могут включать в себя измерительные каналы двух типов: каналы измерения технологических параметров и каналы формирования управляющих унифицированных аналоговых сигналов.

В каналах формирования, управляющих унифицированных аналоговых сигналов информация, вводимая оператором или формируемая программным путем в центральном контроллере комплекса посредством модулей вывода аналоговых сигналов, преобразуется в унифицированный сигнал силы постоянного тока.

Каналы измерительные ПТК МПСА «Шнейдер Электрик» являются проектно-компонуемым изделием. В зависимости от исполнения, в состав каналов измерительных ПТК МПСА «Шнейдер Электрик» входит следующее типовое оборудование:

• 1) первичные измерительные преобразователи технологических параметров в сигналы силы постоянного тока в диапазоне от 4 до 20 мА или в электрическое сопротивление (в диапазоне от 30 до 180 Ом);

• 2) промежуточные измерительные преобразователи, осуществляющие нормализацию сигналов и гальваническую развязку цепей первичных измерительных преобразователей (исполнительных устройств) и входных цепей аналоговых модулей ввода/вывода;

• 3) аналоговые модули ввода/вывода, производящие аналого-цифровые и цифроаналоговые преобразования. Модули предназначены для совместной работы по внешней шине с контроллерами программируемыми логическими Modicon Quantum, Modicon M340 и Modicon M580.

Используется автоматизированное рабочее место оператора, предназначенное для визуализации технологического процесса, формирования отчетных документов и хранения архивов данных.

Каналы измерительные ПТК МПСА «Шнейдер Электрик» по составу разделяются на пять видов. При этом состав измерительного канала зависит от конкретного исполнения.

Измерительный канал вида 1 предназначен для подключения ПИП с выходным сигналом силы постоянного тока стандартного диапазона от 4 до 20 мА и включает в себя промежуточный измерительный преобразователь с гальванической развязкой и модуль ввода аналоговых сигналов.

Основные метрологические характеристики ПИП утвержденных типов приведены в таблице 1. Перечень возможных промежуточных измерительных преобразователей приведен в таблице 2. Перечень возможных модулей ввода аналоговых сигналов приведен в таблице 3.

Таблица 1 - Метрологические характеристики ПИП

Таблица 2 - Промежуточные измерительные преобразователи

Таблица 3 - Модули ввода аналоговых сигналов

Измерительный канал вида 2 предназначен для подключения ПИП с выходным сигналом силы постоянного тока стандартного диапазона от 4 до 20 мА и включает в себя модуль ввода аналоговых сигналов. Основные метрологические характеристики ПИП приведены в таблице 1. Перечень возможных модулей ввода аналоговых сигналов приведен в таблице 3.

Измерительный канал вида 3 предназначен для подключения ПИП температуры, представляющий собой термопреобразователь сопротивления, включает в себя промежуточный измерительный преобразователь с гальванической развязкой и модуль ввода аналоговых сигналов.

Основные метрологические характеристики ПИП температуры приведены в таблице 1. Перечень возможных промежуточных измерительных преобразователей приведен в таблице 2. Перечень возможных модулей ввода аналоговых сигналов приведен в таблице 3.

Измерительный канал вида 4 включает в себя модуль вывода аналоговых сигналов и промежуточный измерительный преобразователь с гальванической развязкой.

Перечень возможных промежуточных измерительных преобразователей приведен в таблице 2. Перечень возможных модулей вывода аналоговых сигналов приведен в таблице 4.

Измерительный канал вида 5 состоит только из модуля вывода аналоговых сигналов. Перечень возможных модулей вывода аналоговых сигналов приведен в таблице 4.

Таблица 4 - Модули вывода аналоговых сигналов

Для преобразования измеренных аналоговых сигналов в цифровой эквивалент и преобразования цифрового сигнала в аналоговую форму используются алгоритмы, реализованные в базовом программном обеспечении (далее - БПО) и записанные в постоянной памяти модулях ввода/вывода. БПО устанавливается в энергонезависимую память модуля на заводе изготовителе во время производственного цикла. БПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия, что соответствует уровню защиты «высокий» в соответствии с Р 50.2.077-2014. Метрологические характеристики модулей нормированы с учетом влияния на них БПО.

Внешнее программное обеспечение (далее - ВПО) Unity Pro, устанавливаемое на компьютеры операторских станций, предназначено для конфигурирования и обслуживания модулей. С его помощью производится:

- настройка параметров модулей (указание типа подключенного измерительного преобразователя, масштабирование, отображение и т.д.);

- программирование логических задач модулей;

- тестирование, архивирование проектов, обслуживание модулей (в том числе в реальном времени);

- отображение и управление параметрами процесса в реальном времени.

Защита от непреднамеренных и преднамеренных несанкционированных изменений ВПО (в том числе, его настроек и измеренных данных) осуществляется:

- автоматическим контролем доступа к ПО и внесению изменений в конфигурацию системы, согласно правам доступа пользователя;

- автоматическим ведением журнала событий.

Механическая защита ПО основана на использовании встроенного механического замка на дверях шкафов, в которых монтируются компоненты каналов.

Степень защиты ВПО от непреднамеренных и преднамеренных несанкционированных изменений соответствует уровню защиты «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ВПО модулей приведены в Таблице 5.

Таблица 5 - Идентификационные данные программного обеспечения

Таблица 6 - Метрологические характеристики входных ИК с учетом допускаемых погрешностей

ПИП (указанных в таблице 1)

Таблица 7 - Метрологические характеристики выходных ИК типа «4-20 мА униполярный»

Таблица 8 - Основные технические характеристики

наносится на табличку шкафа и на титульный лист формуляра типографским способом.

Лист № 8 Всего листов 9 Комплектность средства измерений

Таблица 9 - Комплектность средства измерений

приведены в разделе 2 «Использование по назначению» руководства по эксплуатации 4222-022-45857235-2018       РЭ       «Каналы       измерительные       комплексов

программно-технических микропроцессорной системы автоматизации «Шнейдер Электрик». Руководство по эксплуатации.»

Нормативные и технические документы, устанавливающие требования к каналам измерительным комплексов программно-технических микропроцессорной системы автоматизации «Шнейдер Электрик»

ТУ 4222-022-45857235-2018. Каналы измерительные комплексов программно-технических микропроцессорной системы автоматизации «Шнейдер Электрик». Технические условия

Акционерное общество «Транснефть - Верхняя Волга»

(АО «Транснефть - Верхняя Волга»)

ИНН 5260900725

Адрес: 603006, Россия, г. Нижний Новгород, переулок Гранитный, 4/1

Телефон: (831)438-22-00, факс (831)438-22-05

Е-mail: referent@tvv.transneft

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ»

(ООО «ПРОММАШ ТЕСТ»)

Адрес: 119530, г. Москва, Очаковское ш., д. 34, пом. VII, комн. 6 Телефон: + 7 (495) 481-33-80

E-mail: info@prommashtest.ru

Регистрационный номер RA.RU.312126 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «27» сентября 2021 г. № 2111

Лист № 1 Регистрационный № 83099-21 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи переменного давления измерительные серии ПД500ХХ

Преобразователи переменного давления измерительные серии ПД500ХХ (далее -преобразователи) предназначены для измерений и преобразований значений переменного давления в пропорциональный электрический сигнал.

Принцип действия преобразователей переменного давления измерительных серии ПД500ХХ основан на использовании прямого пьезоэлектрического эффекта. Измеряемое давление воздействует на мембрану преобразователя, которая передает воздействие на пьезоэлемент. Последний под действием деформации генерирует электрический заряд. Этот заряд передается с помощью антивибрационного кабеля на вход усилителя заряда, который преобразует его в пропорциональное напряжение. Для преобразования зарядового сигнала в пропорциональное напряжение выход преобразователя соединяют с усилителем заряда.

Конструктивно преобразователи выполнены в виде единого герметичного стального корпуса с внешней резьбой и встроенным антивибрационным кабелем с разъемом (2РМ14КПЭ4ПВ1 или BNC). Внутри корпуса расположен чувствительный элемент.

Преобразователи выпускаются в следующих модификациях: ПД500К3 и ПД500Ц3, которые отличаются диапазоном измеряемых давлений и коэффициентом преобразования. В модификации ПД500К3 в качестве пьезоэлемента применяется кварц, а в модификации ПД500Ц3 - пьезокерамика.

Пломбирование преобразователей не предусмотрено.

Маркировка преобразователей производится на боковой цилиндрической части корпуса методом гравирования шрифтом 2,5-ПР3 ГОСТ 26.008-85 и включает в себя наименование модификации преобразователя и его заводской номер.

Знак поверки наносится на свидетельство о поверке и (или) в паспорте на преобразователь.

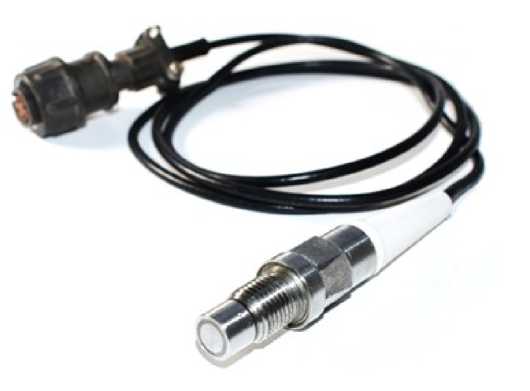

Общий вид преобразователей переменного давления измерительных серии ПД500ХХ представлен на рисунке 1.

Рисунок 1 - Общий вид преобразователей переменного давления измерительных серии

ПД500ХХ

отсутствует.

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

наносится на руководство по эксплуатации и паспорт типографским способом.

Таблица 3 - Комплектность средства измерений

раздел 2 руководства по эксплуатации ЮШ.181.000РЭ «Преобразователи переменного давления измерительные серии ПД500ХХ».

ГОСТ Р 8.801-2012 ГСИ. Государственная поверочная схема для средств измерений переменного давления в диапазоне от 140² до 2,540⁷ Па для частот от 540^-1 до 140⁴ Гц и длительностей от 140^-5 до 10 с при постоянном давлении до 540⁶ Па

ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия

Технические условия ЮШ.181.000ТУ «Преобразователи переменного давления измерительные серии ПД500ХХ»

Изготовитель

Акционерное общество «Государственный научно-исследовательский институт машиностроения имени В.В. Бахирева» (АО «ГосНИИмаш»)

ИНН 5249093130

Адрес: 606000, Нижегородская обл., г. Дзержинск, пр. Свердлова, д. 11а

Телефон: +7 (8313) 367-000, факс: +7 (8313) 367-100 E-mail: niimash@mts-nn.ru

Испытательный центр Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д. И. Менделеева»

Адрес: 190005, Санкт-Петербург, Московский пр., д. 19

Телефон: +7 (812) 251-76-01, факс +7 (812) 713-01-14

Web-сайт: www.vniim.ru

E mail: info@vniim.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.311541

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

27 сентября 2021 г.

Москва

Об утверждении типов средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Утвердить:

типы средств измерений, сведения о которых прилагаются к настоящему приказу;

описания      типов      средств      измерений,      прилагаемые

к настоящему приказу.

• 2. ФГУП «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

  Врио Руководителя

f                                              >

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 023BDBE00OFAAC53964BCA55B9BBC65036 Кому выдан: Потемкин Борис Михайлович Действителен: с 29.03.2021 до 29.03.2022

ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «27» сентября 2021 г. № 2111 Сведения

об утвержденных типах средств измерений
