МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

08 июля 2024 г.

Москва

Об утверждении типов средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Утвердить:

типы средств измерений,  сведения о которых прилагаются

к настоящему приказу;

описания типов к настоящему приказу.

• 2. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя Е.Р.Лазаренко f                           \

Подлинник электронного документа, подписанного ЭП,

хранится в системе электронного документооборота

Федерального агентства по техническому регулированию и

метрологии.

Сертификат: 525EEF525B83502D7A69D9FC03064C2A

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 06.03.2024 до 30.05.2025

\______________

---

ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от « __ »    июля     2024 г. № ___ Сведения об утвержденных типах средств измерений

№ п/ п

Наименование типа

Обозначение типа

Код характера произ-вод-ства

Рег. Номер

Зав. номер(а)

Изготовитель

Правообладатель

Код иден-тифи-кации производства

Методика поверки

Интервал между поверками

Заявитель

Юридическое лицо, проводившее испытания

Дата утверждения акта

1

1

3

4

5

6

7

8

9

10

11

12

13

14

1.

Резервуары стальные горизонтальные ци-линдриче-ские

РГС-25

Е

92596-24

1, 2, 3, 4, 5, 6, 7, 8

Общество с ограниченной ответственностью «ТАИФ-НК АЗС» (ООО «ТАИФ-НК АЗС»), г. Казань

Общество с ограниченной ответственностью «ТАИФ-НК АЗС» (ООО «ТАИФ-НК АЗС»), г. Казань

ОС

ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки»

5 лет

Общество с ограниченной ответственностью «ТАИФ- НК АЗС» (ООО «ТАИФ-НК АЗС»), г. Казань

ООО «Метро- КонТ», г. Казань

28.02.2024

1.

Резервуары стальные горизонтальные ци-линдриче-ские

РГС-25

Е

92597-24

1, 2, 3, 4

Общество с ограниченной ответственностью «ТАИФ-НК АЗС» (ООО «ТАИФ-НК АЗС»), г. Казань

Общество с ограниченной ответственностью «ТАИФ-НК АЗС» (ООО «ТАИФ-НК АЗС»), г. Казань

ОС

ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки»

5 лет

Общество с ограниченной ответственностью «ТАИФ- НК АЗС» (ООО «ТАИФ-НК АЗС»), г. Казань

ООО «Метро- КонТ», г. Ка зань

28.02.2024

Термопре-образова-тели со-противления из платины, меди и никеля. Методика поверки»

7.

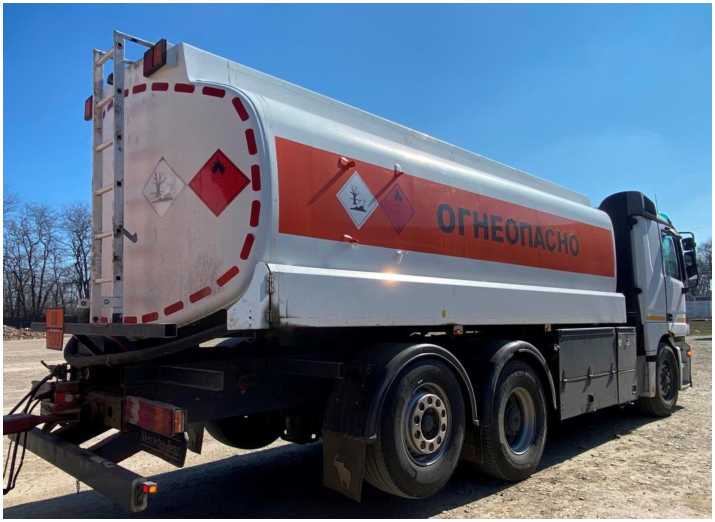

Автоцистерна

MERCE DES BENZ 2543 ACTRO S

Е

92602-24

WDB9502031K8221 46

Industriewerke Saar GmbH, Германия

Индивидуальный предприниматель Морговской Виталий Васильевич (ИП Морговской В.В.), Ставропольский край, г. Новоалександровск

ОС

ГОСТ 8.600-2011 «ГСИ. Ав-тоцистер-ны для жидких нефтепродуктов. Методика поверки»

1 год

Индивидуальный предприниматель Мор-говской Виталий Васильевич (ИП Мор-говской В.В.), Ставропольский край, г. Новоалександровск

ФБУ «Липецкий ЦСМ», г. Липецк

08.04.2024

8.

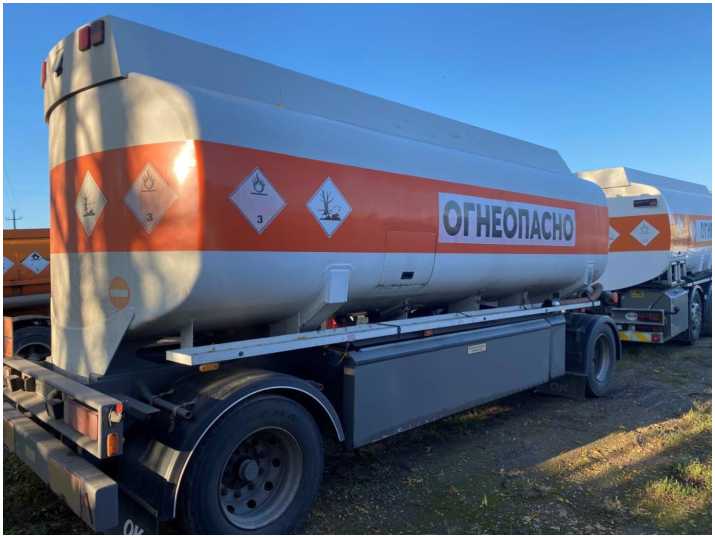

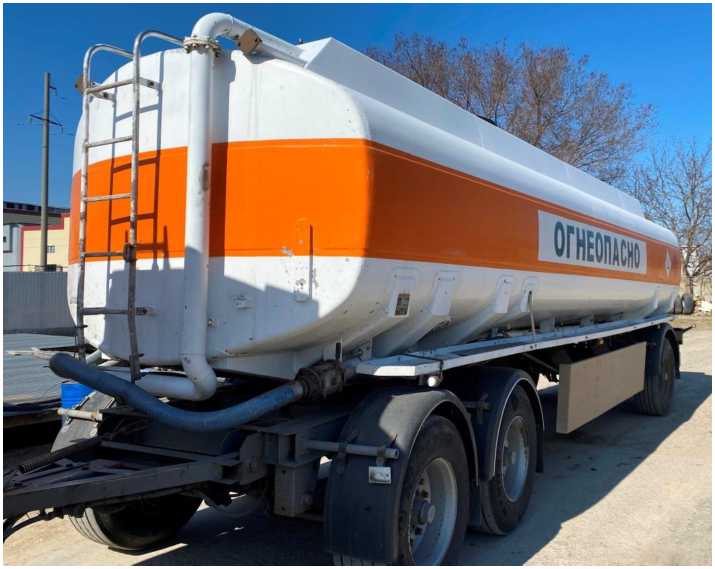

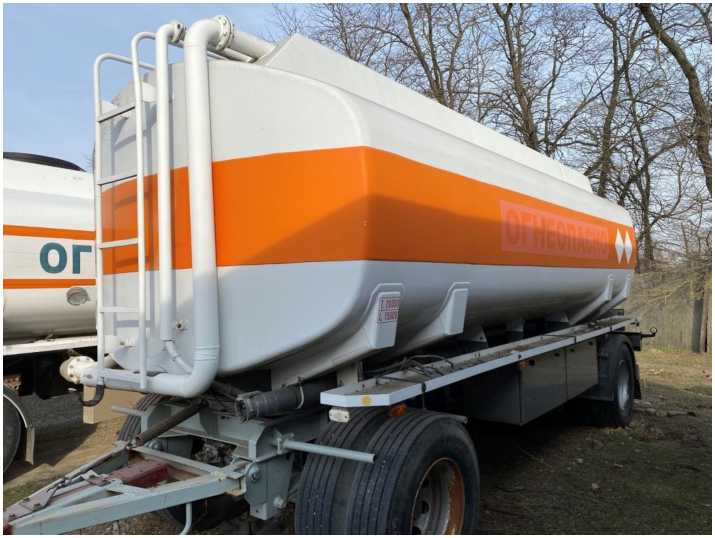

Прицепы-цистерны

BILCON

Е

92603-24

10303, 10370, 10584

HMK BILCON, Дания

Индивидуальный предприниматель Морговской Виталий Васильевич (ИП Морговской В.В.), Ставропольский край, г. Новоалександровск

ОС

ГОСТ 8.600-2011 «ГСИ. Ав-тоцистер-ны для жидких нефтепродуктов. Методика поверки»

1 год

Индивидуальный предприниматель Мор-говской Виталий Васильевич (ИП Мор-говской В.В.), Ставропольский край, г. Новоалександровск

ФБУ «Липецкий ЦСМ», г. Липецк

08.04.2024

9.

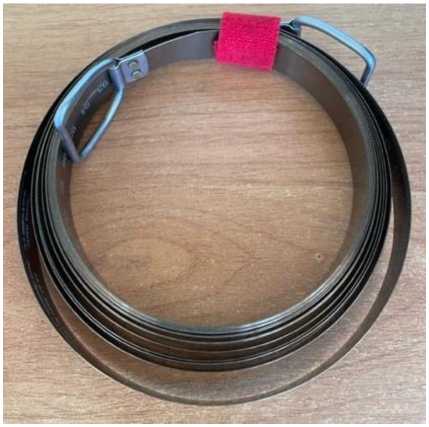

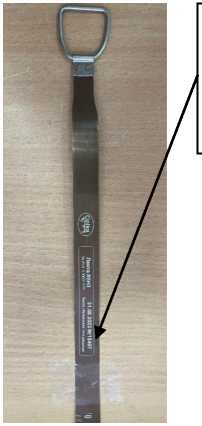

Лента измерительная

Л5Н3

Е

92604-24

15497

Общество с ограниченной ответственностью «Опика» (ООО «Опи-ка»), г. Москва

Общество с ограниченной ответственностью «Опика» (ООО «Опи-ка»), г. Москва

ОС

МП 2982024 «ГСИ. Лента измерительная Л5Н3. Методика поверки»

1 год

Акционерное общество «Федеральный научно-производственный центр «Производственное объединение «Старт» имени

ФБУ «Ростовский ЦСМ», г. Ростов-на-Дону

05.04.2024

М.В. Проценко» (АО «ФНПЦ «ПО «Старт» им. М.В. Проценко»), Пензенская обл., г. Заречный

10.

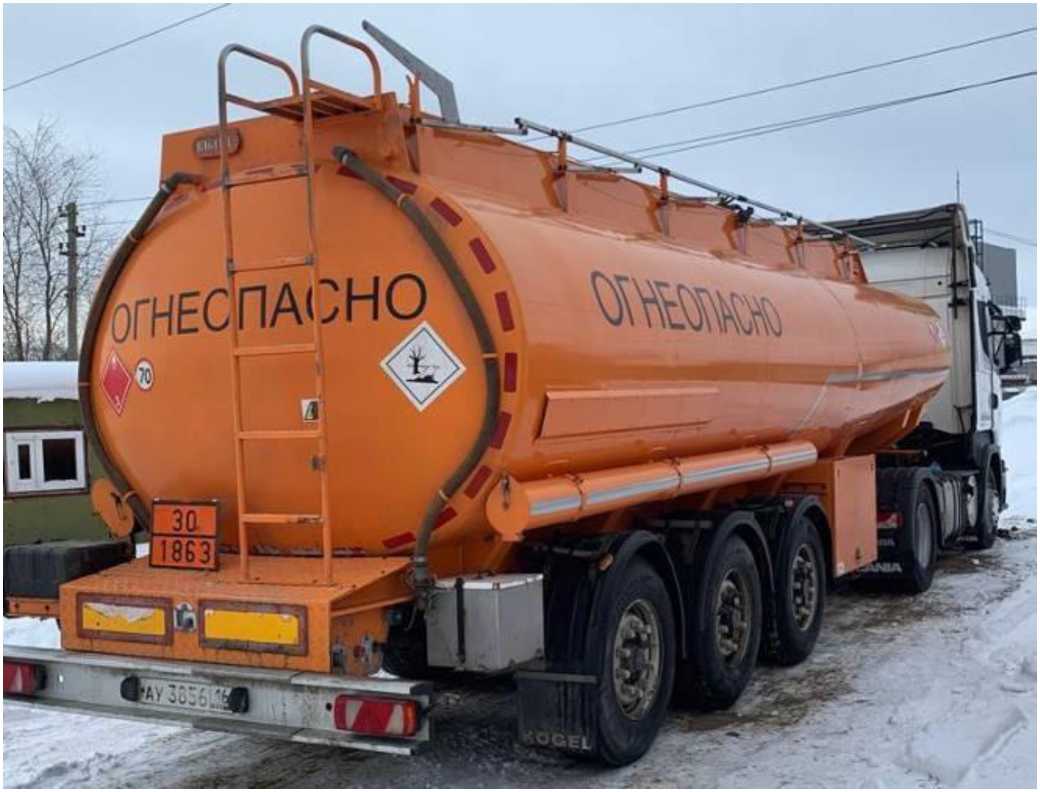

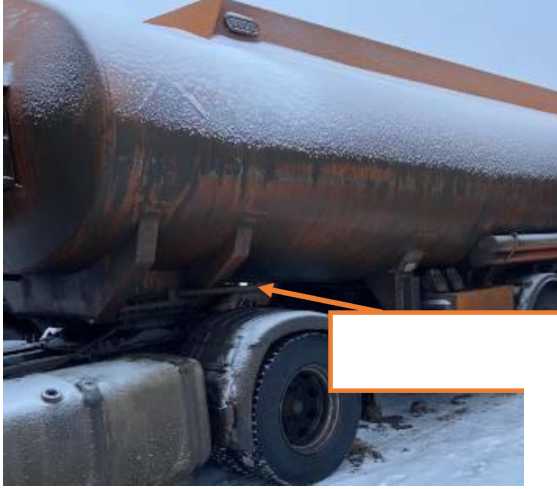

Полуприцеп-цистерна

RIGUAL S3NA- 3OR

Е

92605-24

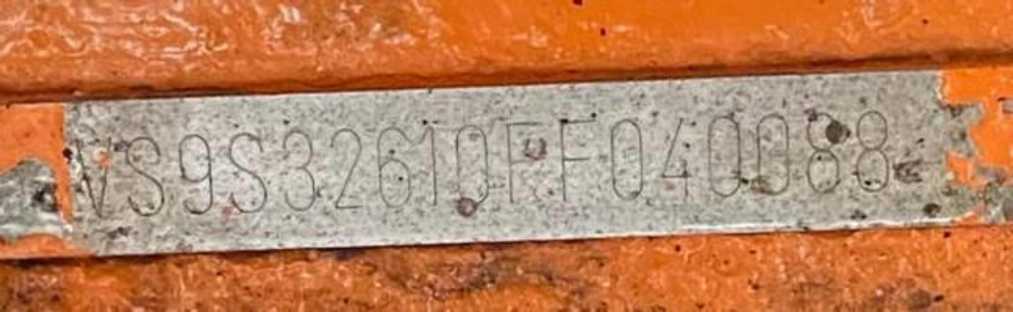

VS9S32610FF04008 8

RIGUAL, S.A., Испания

RIGUAL, S.A., Испания

ОС

МП 1599 7-2024 «ГСИ. Полуприцеп-цистерна RIGUAL S3NA-3OR. Методика поверки»

2 года

Общество с ограниченной ответственностью «P - Tpaнс» (ООО «P -Tpaнс»), Республика Татарстан, г. Набережные Челны

ВНИИР - филиал ФГУП «ВНИИМ им. Д.И.Менделее ва», г. Казань

08.02.2024

11.

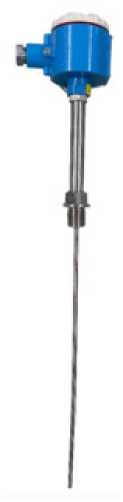

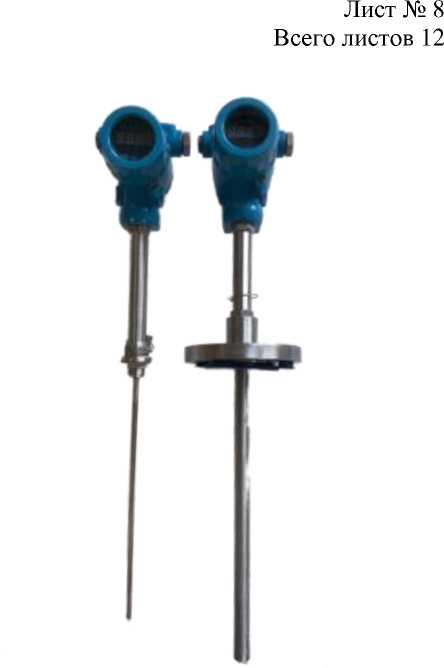

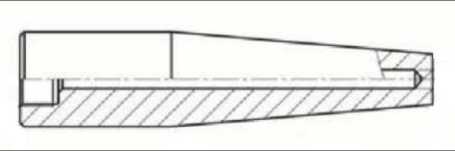

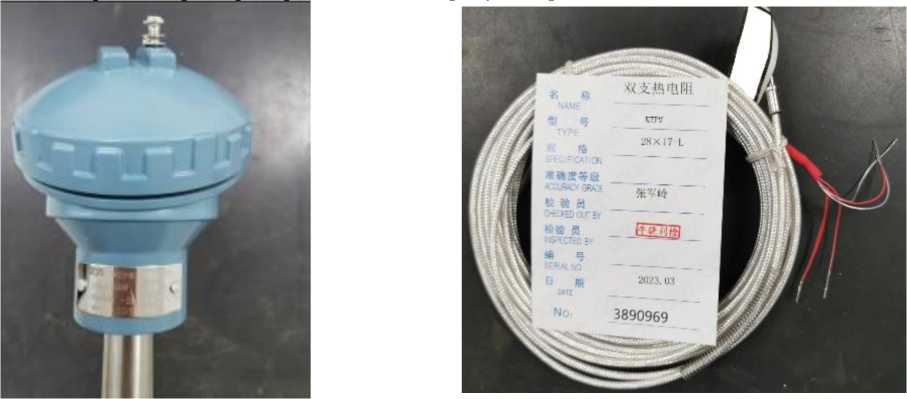

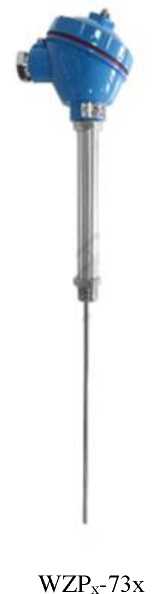

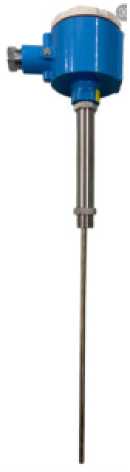

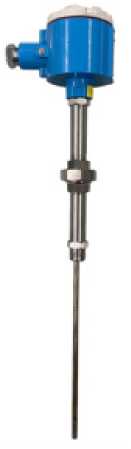

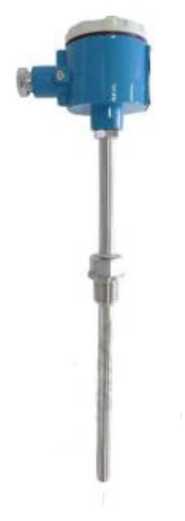

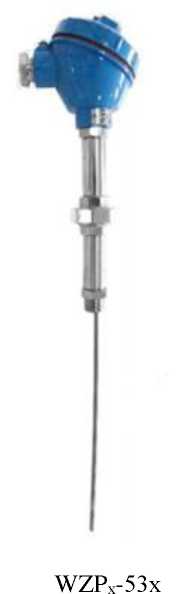

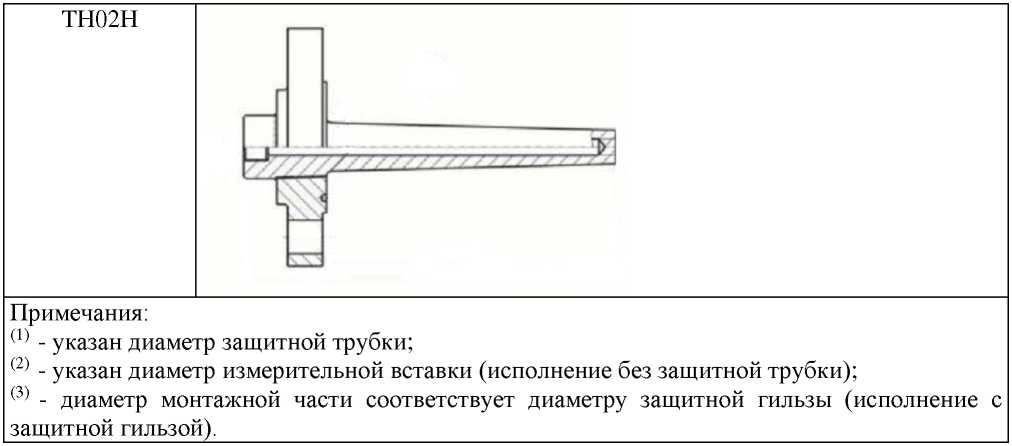

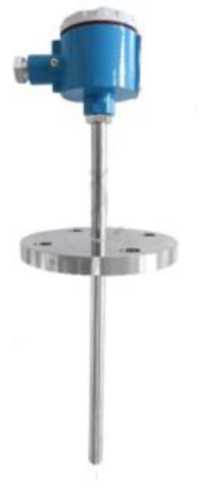

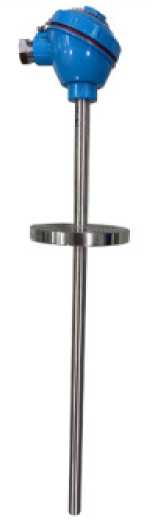

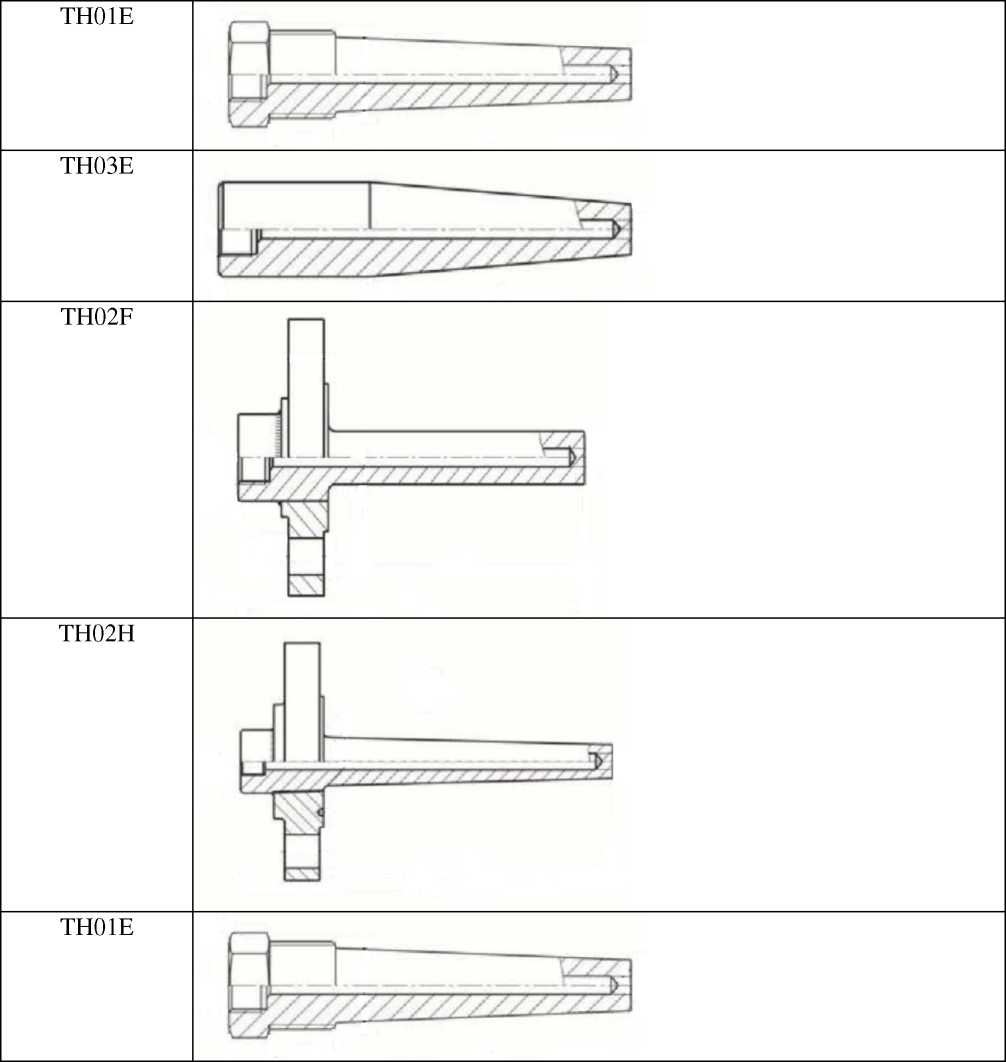

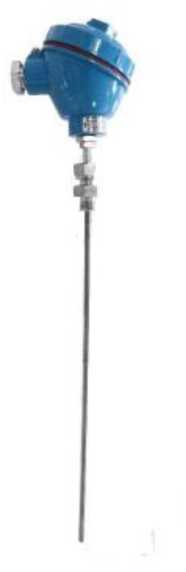

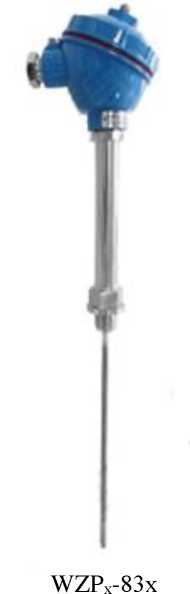

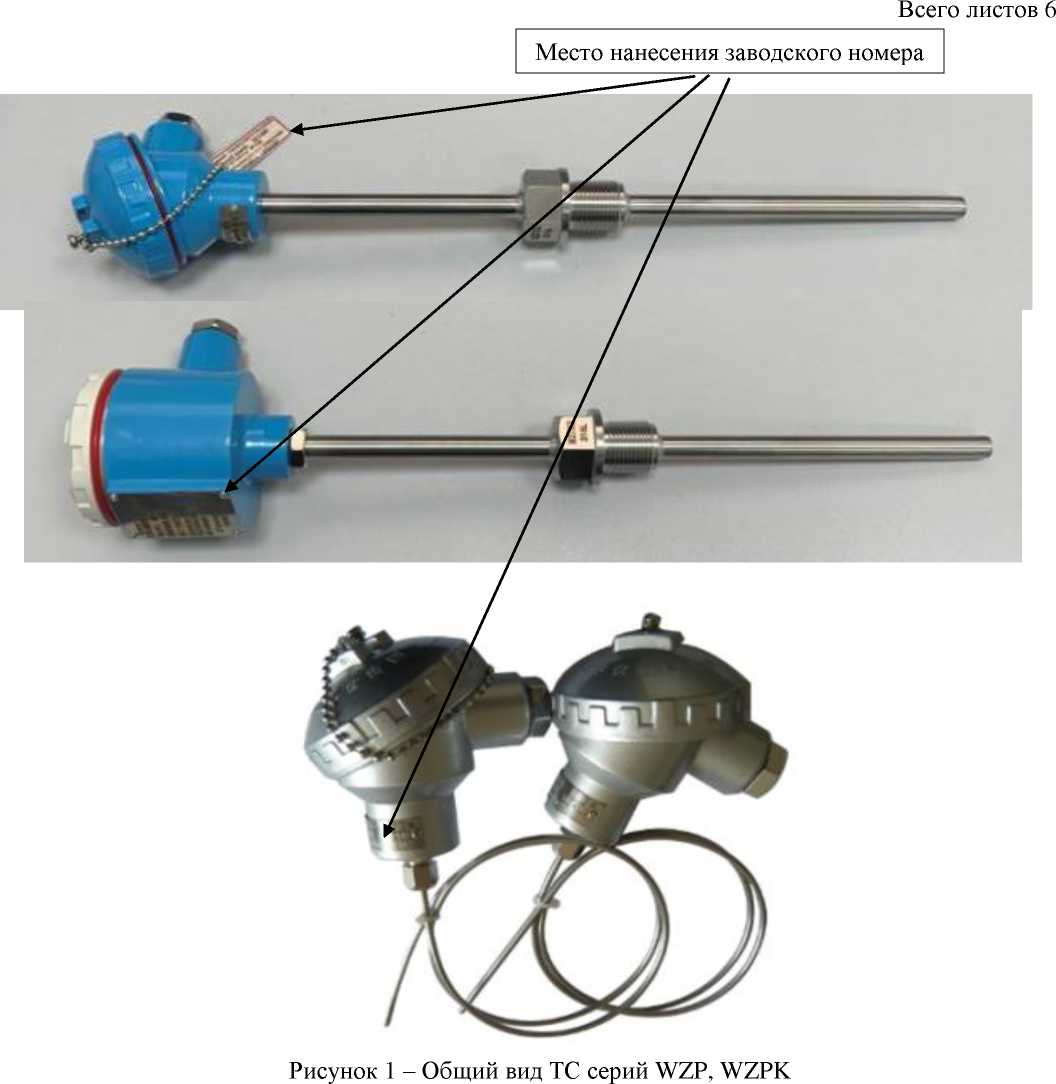

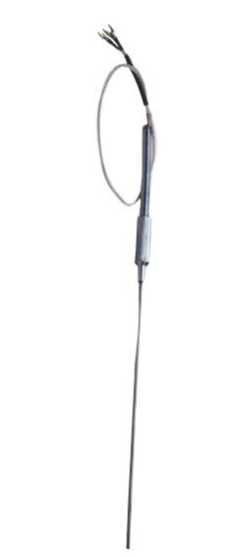

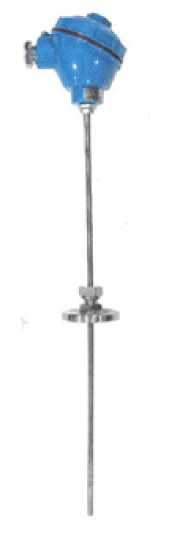

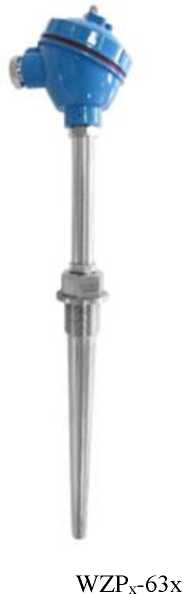

Термопреобразователи сопротивления платиновые

WZP

С

92606-24

2311001, 2301002, 2311003, 2311005, 2301004, 2311006, 2311007, 2311008, 2311009, 2311011, 2311012, 2311010, 2311013, 2311014, 2311015

«CHANG-ZHOU TIANLI INTELLIGENT CONTROL CO.,LTD.», КНР

«CHANG-ZHOU TIANLI INTELLIGENT CONTROL CO.,LTD.», КНР

ОС

ГОСТ 8.461-2009 «ГСИ. Термопре-образова-тели со-противления из платины, меди и никеля. Методика поверки»

2 года

Общество с ограниченной ответственностью «НОРД СЕРВИС» (ООО «НОРД СЕРВИС»), г. Москва

ФГБУ «ВНИИМС», г. Москва

07.06.2024

12.

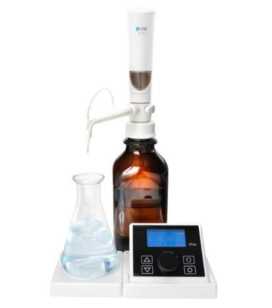

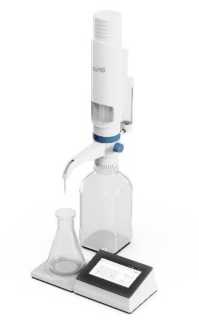

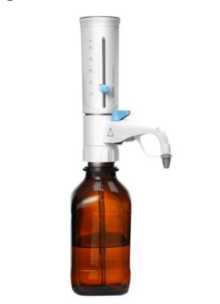

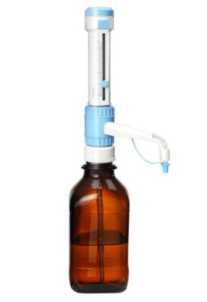

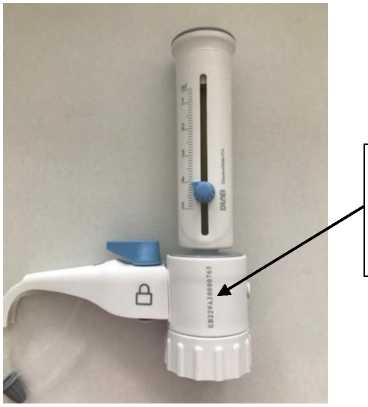

Диспенсеры

Обозначение отсутствует

С

92607-24

dTrite, сер. № YA223BC0000015; dFlow, сер. № YB22CBG0000012; DispensMate, сер. №№ GA225AF0001617, GA233AK0001072, GA238AM0001803, GA238AM0001648, GA238AM0002027;

«DLAB Scien tific Co., Ltd.», Китай

«DLAB Scientific Co., Ltd.», Китай

ОС

МП 60 241-2023 «ГСИ. Диспенсеры. Методика поверки»

1 год

Общество с ограниченной ответственностью «МИЛ-ЛАБ» (ООО «МИЛЛАБ»), г. Москва

УНИИМ - филиал ФГУП «ВНИИМ им. Д.И.Менделее ва», г. Екатеринбург

30.01.2024

РГСпд-25. Методика поверки»

15.

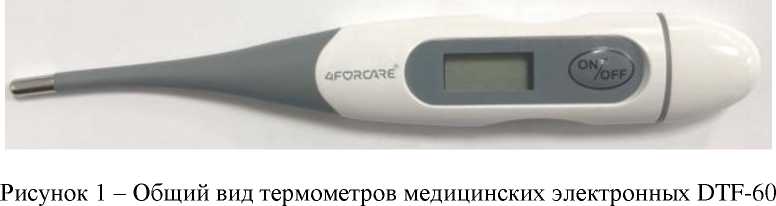

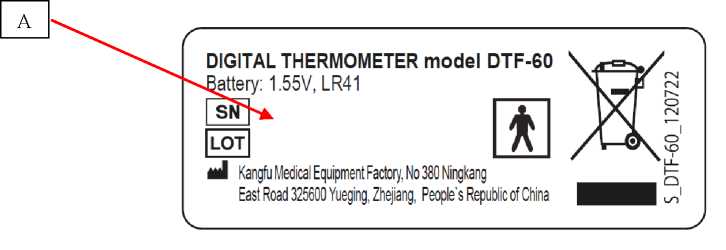

Термометры медицинские электронные

DTF-60

С

92610-24

1007

Kangfu Medical Equipment Factory, Китай

Kangfu Medical Equipment Factory, Китай

ОС

МИ 35552016 «ГСИ. Термометры медицинские контактные цифровые. Методика поверки»

2 года

Общество с ограниченной ответственностью «Ригла» (ООО «Ригла»), г. Москва

АО «НИИМТ», г. Москва

17.04.2024

16.

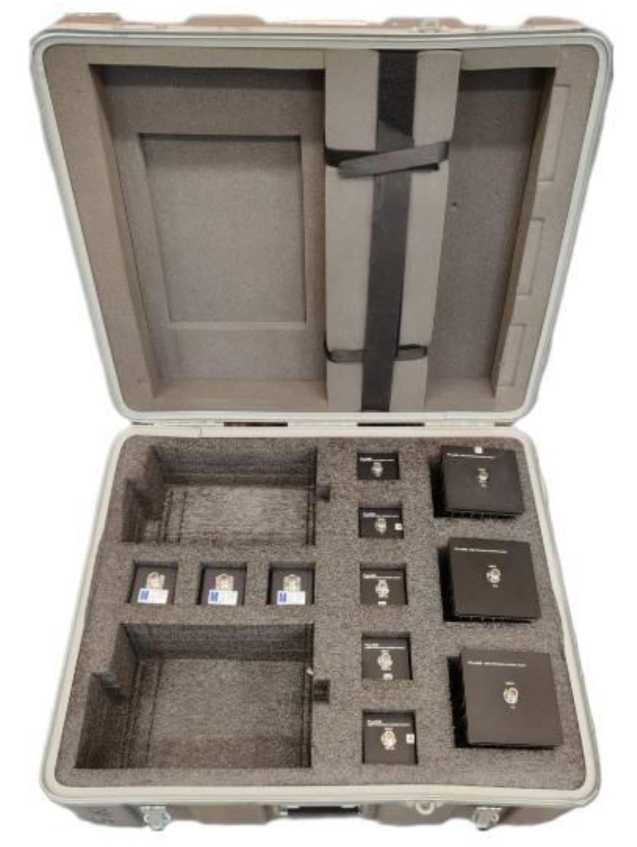

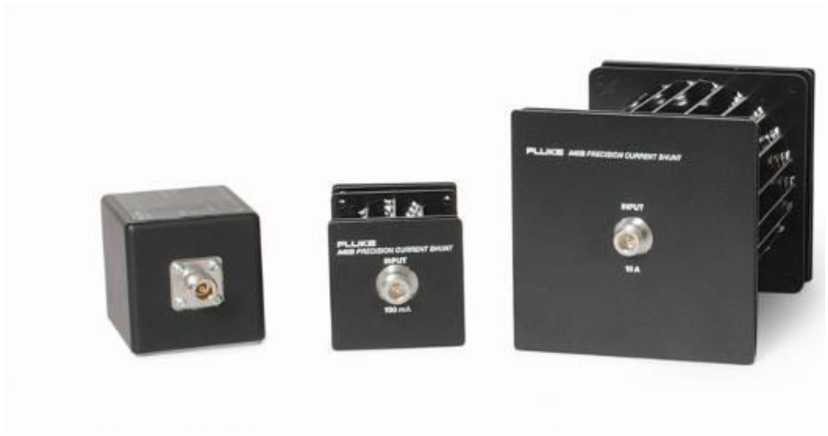

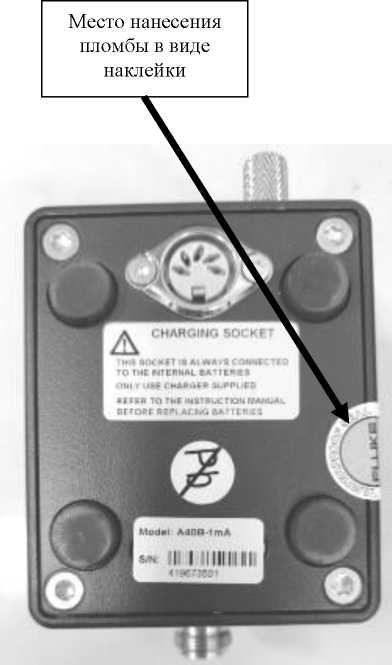

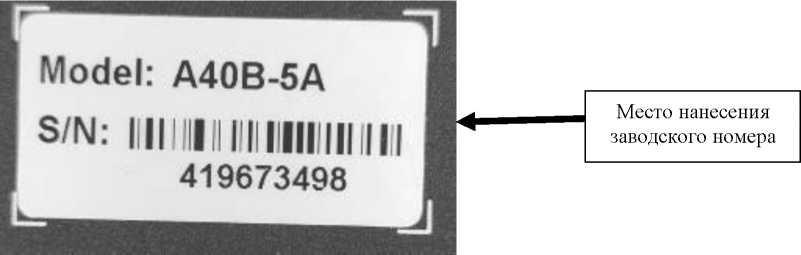

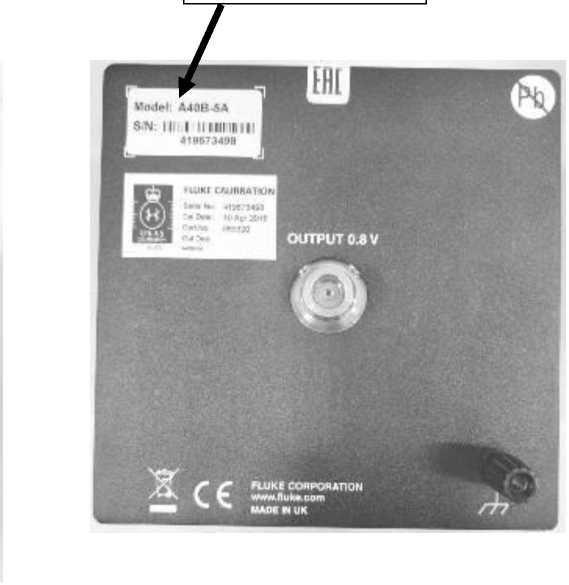

Шунты переменного тока

Fluke A40B

Е

92611-24

419673501, 419673502, 419673503, 419673508, 419673507, 419673506, 419673505, 419673504, 419673497, 419673498, 419673499, 419673500

«Fluke Corporation», США

«Fluke Corporation», США

ОС

МП-22010054-2024 «ГСИ. Шунты переменного тока Fluke A40B. Методика поверки»

1 год

Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ»), г. Москва

ФГУП «ВНИИМ им. Д.И.Менделее ва», г. Санкт-Петербург

27.05.2024

17.

Корректоры объема газа

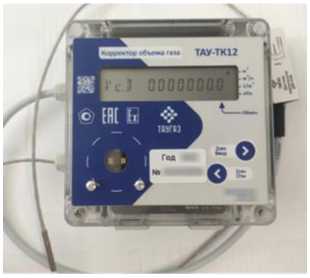

ТАУ-ТК

С

92612-24

4324020001, 4324020002

Общество с ограниченной ответственностью «ТАУ-ГАЗ» (ООО «ТАУГАЗ»), Нижегородская обл.,г. Арзамас

Общество с ограниченной ответственностью «ТАУ-ГАЗ» (ООО «ТАУГАЗ»), Нижегородская обл.,г. Арзамас

ОС

МП 0204/13112292024 «ГСИ. Корректоры объема газа ТАУ-ТК. Методика поверки»

5 лет

Общество с ограниченной ответственностью «ТАУ-ГАЗ» (ООО «ТАУГАЗ»), Нижегородская обл.,г. Арзамас

ООО ЦМ «СТП», г. Казань

02.04.2024

18.

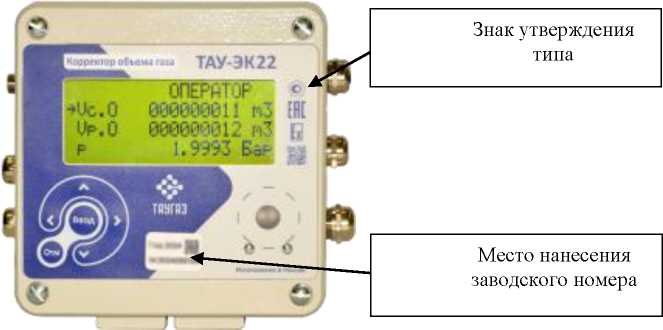

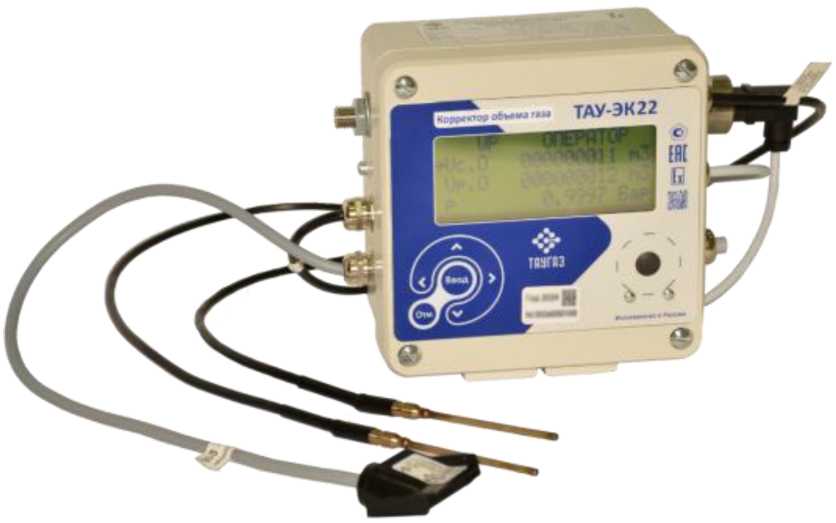

Корректоры объема газа

ТАУ-ЭК

С

92613-24

4224040003

Общество с ограниченной ответственностью «ТАУ-ГАЗ» (ООО «ТАУГАЗ»), Нижегородская обл.,г.

Общество с ограниченной ответственностью «ТАУ-ГАЗ» (ООО «ТАУГАЗ»), Нижегородская обл.,г.

ОС

МП 2005/13112292024 «ГСИ. Корректоры объема газа ТАУ-ЭК. Методика по-

5 лет

Общество с ограниченной ответственностью «ТАУ-ГАЗ» (ООО «ТАУГАЗ»), Нижегородская обл.,г.

ООО ЦМ «СТП», г. Казань

20.05.2024

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «08» июля 2024 г. № 1622

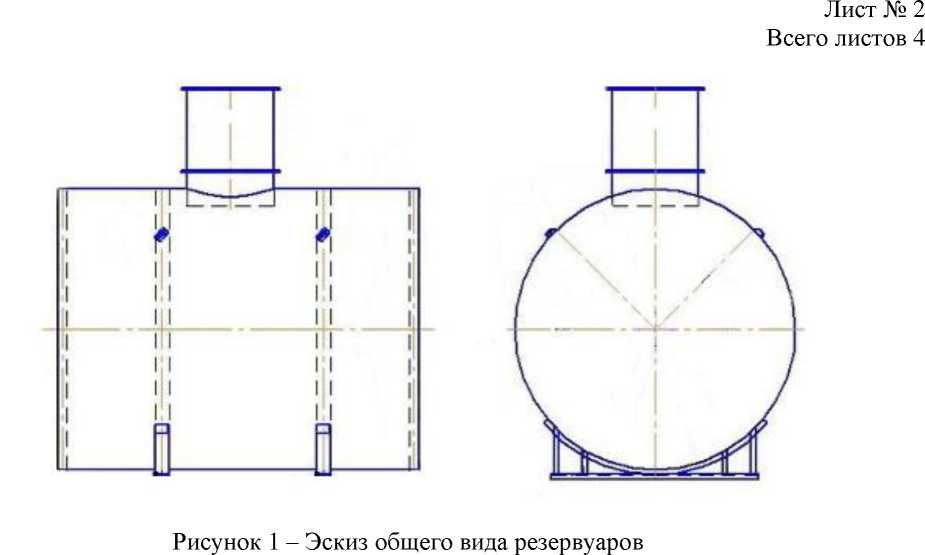

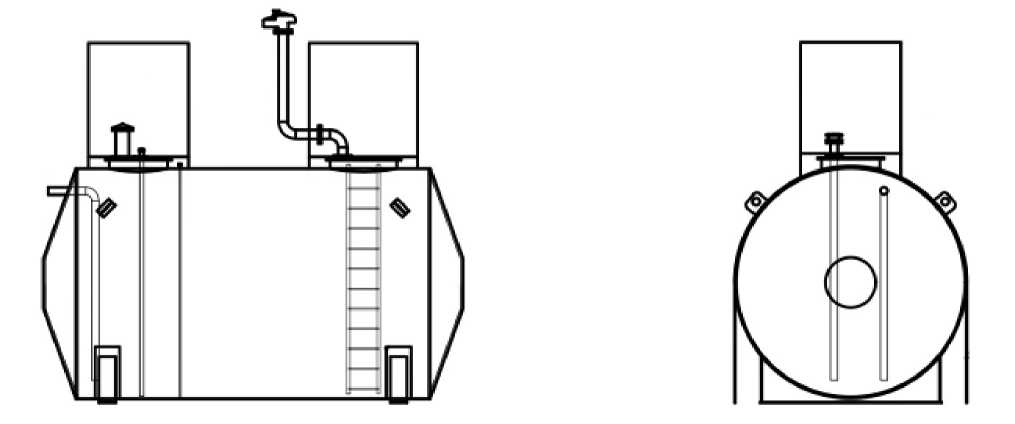

Рисунок 1 - Эскиз общего вида резервуаров

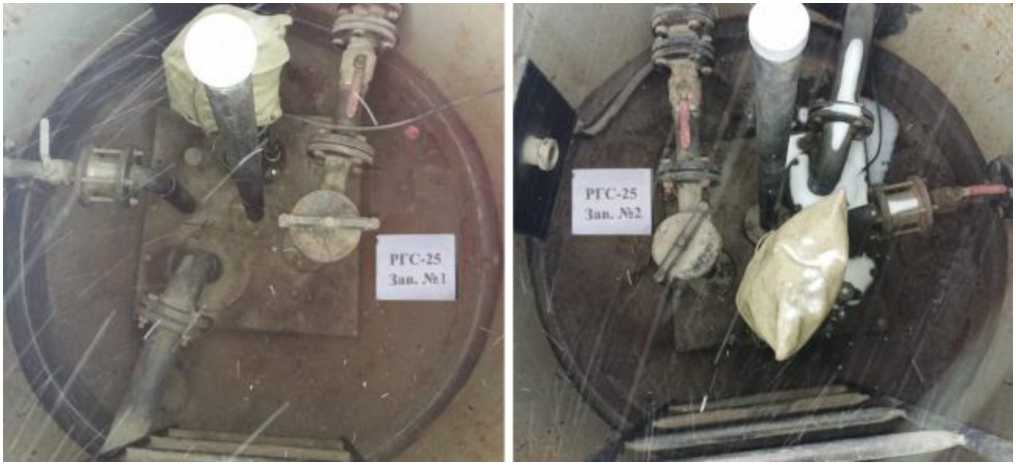

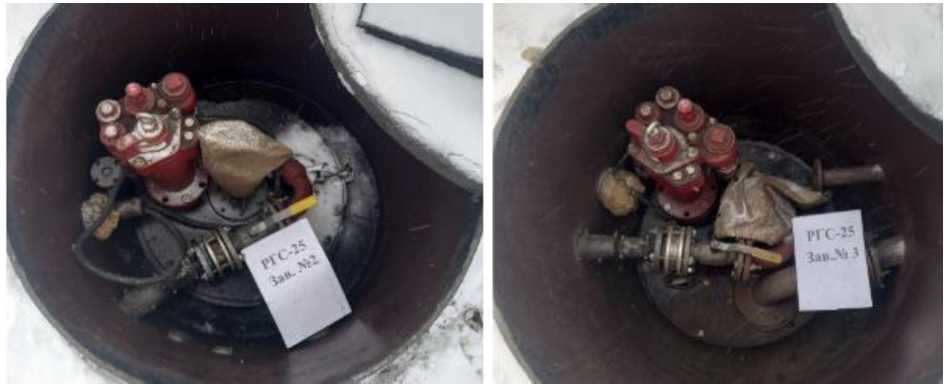

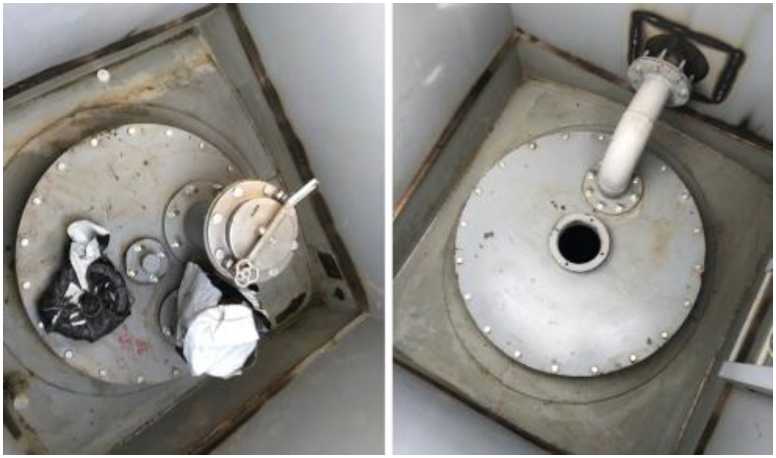

Рисунок 2 - Горловины резервуаров РГС-25 зав.№№ 1, 2

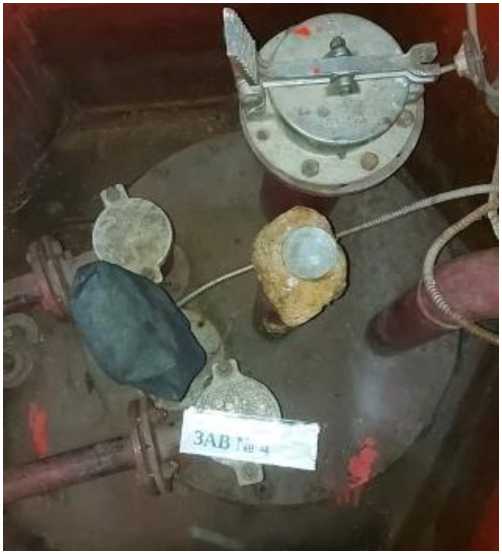

Рисунок 3 - Горловины резервуаров РГС-25 зав.№№ 3, 4

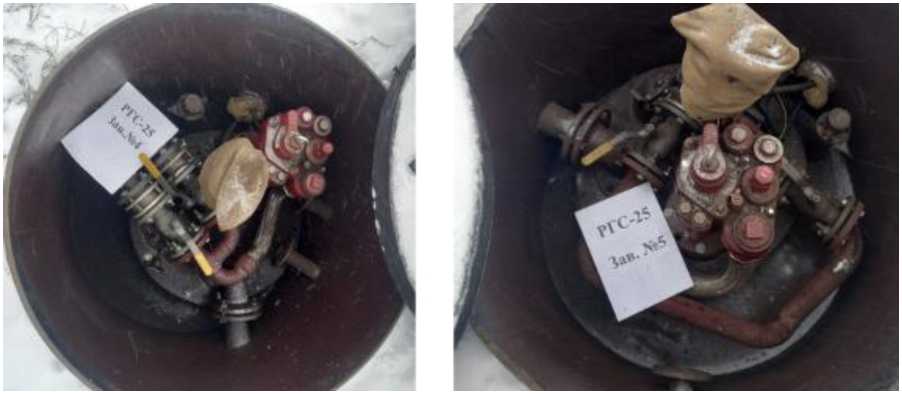

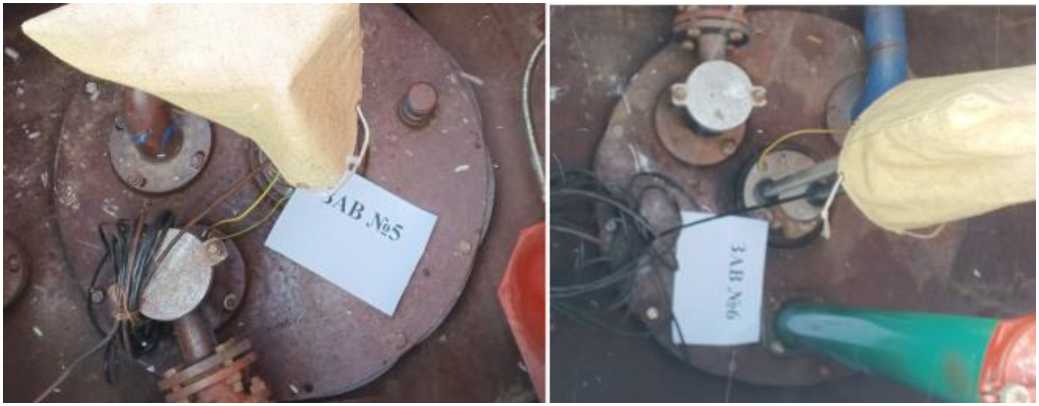

Рисунок 4 - Горловины резервуаров РГС-25 зав.№№ 5, 6

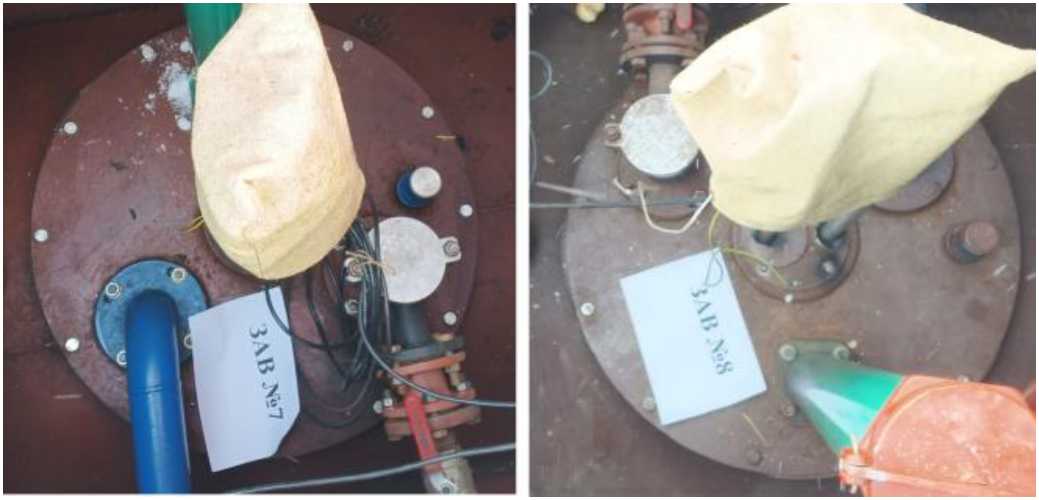

Рисунок 5 - Горловины резервуаров РГС-25 зав.№№ 7, 8

Пломбирование резервуаров РГС-25 не предусмотрено.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м3	25
Пределы допускаемой относительной погрешности определения вместимости (объемный метод), %	±0,25

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа	от -50 до +50 от 84,0 до 106,7
Средний срок службы, лет, не менее	20

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений.

Таблица 3 - Комплектность

Наименование	Обозначение	Количество
Резервуар стальной горизонтальный цилиндрический	РГС-25	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.

Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Общество с ограниченной ответственностью    «ТАИФ-НК    АЗС»

(ООО «ТАИФ-НК АЗС»)

ИНН 1639028805

Юридический адрес: 420097, Республика Татарстан, г. Казань, ул. Зинина, д. 10, оф. 507 Телефон: +7 (843) 203-21-90

Web-сайт: taifazs.ru

E-mail: office@taifazs.ru

Изготовитель

Общество с ограниченной ответственностью    «ТАИФ-НК    АЗС»

(ООО «ТАИФ-НК АЗС»)

ИНН 1639028805

Адрес: 420097, Республика Татарстан, г. Казань, ул. Зинина, д. 10, оф. 507 Телефон: +7 (843) 203-21-90

Web-сайт: taifazs.ru

E-mail: office@taifazs.ru

Испытательный центр

Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ»)

Адрес места осуществления деятельности: 420127, Республика Татарстан, г. Казань, ул. Побежимова, д. 36, помещ. №1001

Юридический адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, оф. 51

Телефон: +7 9196969693

E-mail: trifonovua@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312640.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «08» июля 2024 г. № 1622

Регистрационный № 92597-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные горизонтальные цилиндрические РГС-25

Назначение средства измерений

Резервуары стальные горизонтальные цилиндрические РГС-25 (далее - резервуары) предназначены для измерений объема нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Тип резервуаров - стальные горизонтальные цилиндрические, номинальной вместимостью 25 м³ подземного расположения.

Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

Резервуары представляют собой горизонтально расположенный цилиндрический стальной сосуд с днищами.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.

Заводские номера резервуаров в виде цифрового обозначения, состоящие из арабских цифр, нанесены типографским способом на табличку резервуара. Табличка крепится к люку резервуара.

Резервуары РГС-25 с заводскими номерами 1, 2, 3, 4 расположены на территории АЗС №114, ООО «ТАИФ-НК АЗС» по адресу: 420088, Республика Татарстан, г. Казань, ул. Журналистов, 56Б.

Эскиз общего вида резервуаров приведен на рисунке 1. Фотографии горловин приведены на рисунках 2, 3.

Нанесение знака поверки на средство измерений не предусмотрено.

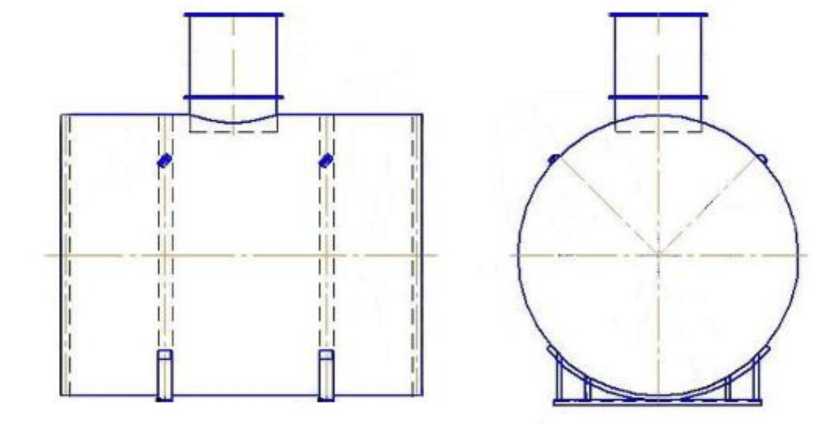

Рисунок 1 - Эскиз общего вида резервуаров

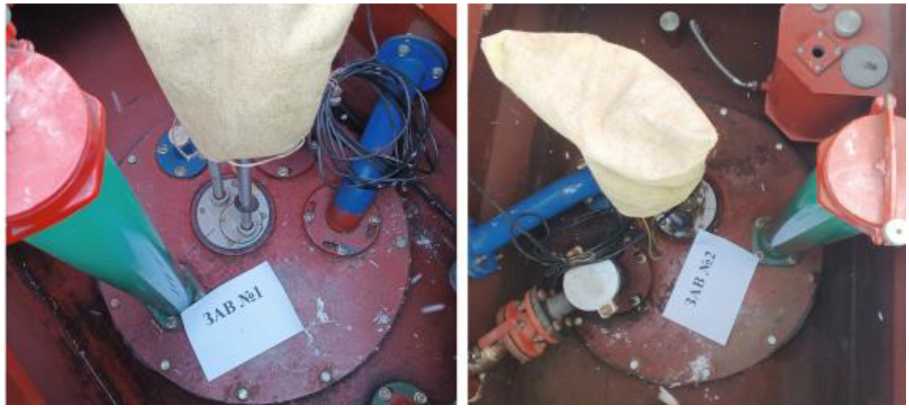

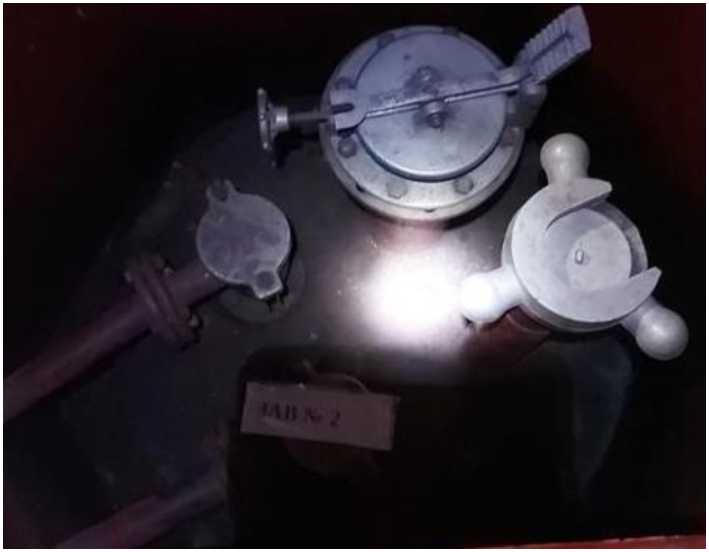

Рисунок 2 - Горловины резервуаров РГС-25 зав.№№ 1, 2

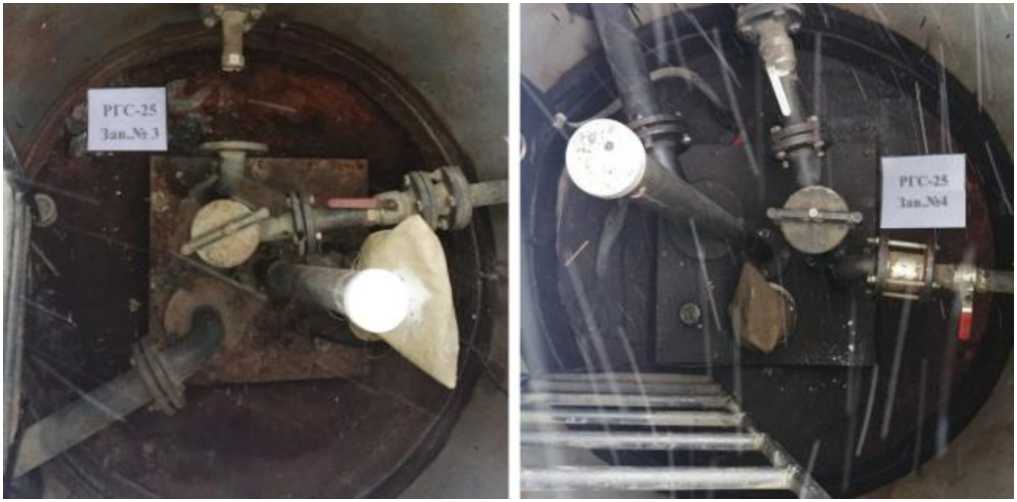

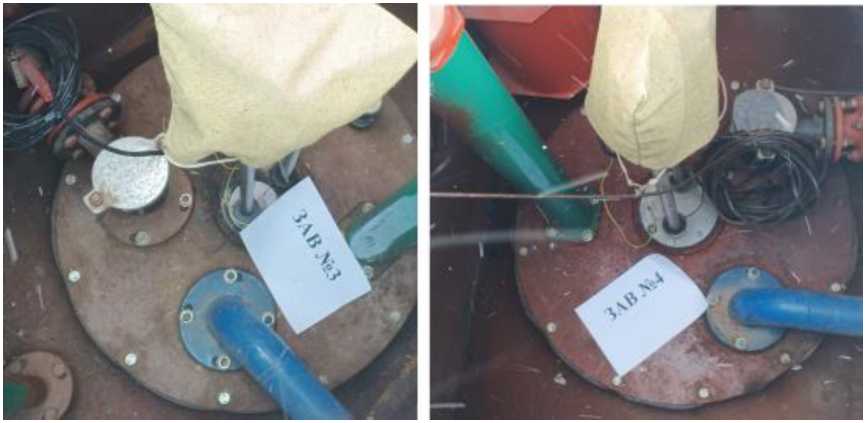

Рисунок 3 - Горловины резервуаров РГС-25 зав.№№ 3, 4

Пломбирование резервуаров РГС-25 не предусмотрено.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м3	25
Пределы допускаемой относительной погрешности определения вместимости (объемный метод), %	±0,25

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа	от -50 до +50 от 84,0 до 106,7
Средний срок службы, лет, не менее	20

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений.

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной горизонтальный цилиндрический	РГС-25	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.

Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Общество с ограниченной ответственностью    «ТАИФ-НК

(ООО «ТАИФ-НК АЗС»)

ИНН 1639028805

Юридический адрес: 420097, Республика Татарстан, г. Казань, ул. Зинина, оф. 507

Телефон: +7 (843) 203-21-90

Web-сайт: taifazs.ru

E-mail: office@taifazs.ru

Изготовитель

Общество с ограниченной ответственностью    «ТАИФ-НК

(ООО «ТАИФ-НК АЗС»)

ИНН 1639028805

Адрес: 420097, Республика Татарстан, г. Казань, ул. Зинина, д. 10, оф. 507

Телефон: +7 (843) 203-21-90

Web-сайт: taifazs.ru

E-mail: office@taifazs.ru

Испытательный центр

Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ»)

Адрес места осуществления деятельности: 420127, Республика Татарстан, г. Казань, ул. Побежимова, д. 36, помещ. №1001

Юридический адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, оф. 51

Телефон: +7 9196969693

E-mail: trifonovua@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312640.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «08» июля 2024 г. № 1622

Регистрационный № 92598-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные горизонтальные цилиндрические РГС

Назначение средства измерений

Резервуары стальные горизонтальные цилиндрические РГС (далее - резервуары) предназначены для измерений объема нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

Резервуары представляют собой горизонтально расположенный цилиндрический стальной сосуд с днищами.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.

Установка резервуаров РГС - подземная.

Резервуары изготовлены в следующих модификациях: РГС-25 с заводским номером 4, РГС-50 с заводскими номерами 1, 3, РГС-60 с заводским номером 2.

Заводские номера резервуаров в виде цифрового обозначения, состоящие из арабских цифр, нанесены типографским способом на табличку резервуара. Табличка крепится к люку резервуара.

Резервуары РГС-25 с заводским номером 4, РГС-50 с заводскими номерами 1, 3, РГС-60 с заводским номером 2 расположены на территории АЗС №119, ООО «ТАИФ-НК АЗС» по адресу: 420061, Республика Татарстан, г. Казань, Мамадышский тракт.

Эскизы общего вида резервуаров приведен на рисунках 1, 2. Фотографии горловин приведены на рисунках 3, 4, 5.

Нанесение знака поверки на средство измерений не предусмотрено.

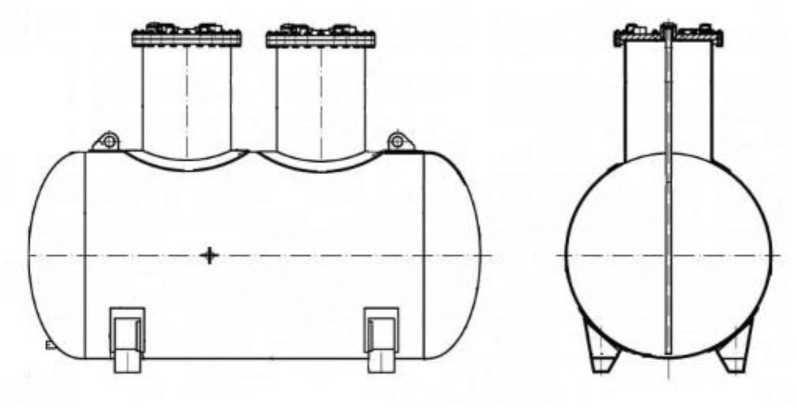

Рисунок 1 - Эскиз общего вида резервуара РГС-25

Рисунок 2 - Эскиз общего вида резервуаров РГС-50, РГС-60

Рисунок 3 - Горловина резервуара РГС-25 зав.№4

Рисунок 4 - Горловины резервуаров РГС-50 зав.№№1, 3

Рисунок 5 - Горловина резервуара РГС-60 зав.№2

Пломбирование резервуаров РГС не предусмотрено.

Метрологические и технические характеристики

Таблица 1 -

Наименование характеристики	Значение
	РГС-25	РГС-50	РГС-60
Номинальная вместимость, м3	25	50	60
Пределы допускаемой относительной погрешности определения вместимости (объемный метод), %	±0,25

Таблица 2 - Основные технические

Наименование характеристики	Значение
Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа	от -50 до +50 от 84,0 до 106,7
Средний срок службы, лет, не менее	20

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений.

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной горизонтальный цилиндрический	РГС-25	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.
Резервуар стальной горизонтальный цилиндрический	РГС-50	1 шт.

Наименование	Обозначение	Количество
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.
Резервуар стальной горизонтальный цилиндрический	РГС-60	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.

Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Изготовитель

Общество с ограниченной ответственностью

(ООО «ТАИФ-НК АЗС»)

ИНН 1639028805

Адрес: 420097, Республика Татарстан, г. Казань, ул. Зинина, д. 10, оф. 507 Телефон: +7 (843) 203-21-90

Web-сайт: taifazs.ru

E-mail: office@taifazs.ru

Испытательный центр

Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ»)

Адрес места осуществления деятельности: 420127, Республика Татарстан, г. Казань, ул. Побежимова, д. 36, помещ. №1001

Юридический адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, оф. 51

Телефон: +7 9196969693

E-mail: trifonovua@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312640.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «08» июля 2024 г. № 1622

Регистрационный № 92599-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные горизонтальные цилиндрические РГС-25

Назначение средства измерений

Резервуары стальные горизонтальные цилиндрические РГС-25 (далее - резервуары) предназначены для измерений объема нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Тип резервуаров - стальные горизонтальные цилиндрические, номинальной вместимостью 25 м³ подземного расположения.

Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

Резервуары представляют собой горизонтально расположенный цилиндрический стальной сосуд с днищами.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.

Заводские номера резервуаров в виде цифрового обозначения, состоящие из арабских цифр, нанесены типографским способом на табличку резервуара. Табличка крепится к люку резервуара.

Резервуары РГС-25 с заводскими номерами 2, 3, 4, 5, 6, расположены на территории АЗС №103, ООО «ТАИФ-НК АЗС» по адресу: 420004, Республика Татарстан, г. Казань, Горьковское шоссе, 46.

Эскиз общего вида резервуаров приведен на рисунке 1. Фотографии горловин приведены на рисунках 2, 3, 4.

Нанесение знака поверки на средство измерений не предусмотрено.

Рисунок 2 - Горловины резервуаров РГС-25 зав.№№ 2, 3

Рисунок 3 - Горловины резервуаров РГС-25 зав.№№ 4, 5

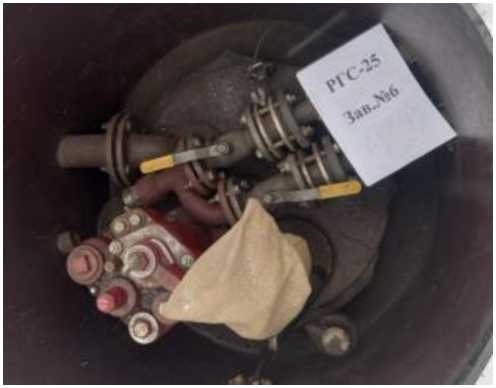

Рисунок 4 - Горловина резервуара РГС-25 зав.№6

Пломбирование резервуаров РГС-25 не предусмотрено.

Метрологические и технические характеристики

Таблица 1 -

Наименование характеристики	Значение
Номинальная вместимость, м3	25
Пределы допускаемой относительной погрешности определения вместимости (объемный метод), %	±0,25

Таблица 2 - Основные технические

Наименование характеристики	Значение
Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа	от -50 до +50 от 84,0 до 106,7
Средний срок службы, лет, не менее	20

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений.

Таблица 3 - Комплектность

Наименование	Обозначение	Количество
Резервуар стальной горизонтальный цилиндрический	РГС-25	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.

Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Общество с ограниченной ответственностью    «ТАИФ-НК

(ООО «ТАИФ-НК АЗС»)

ИНН 1639028805

Юридический адрес: 420097, Республика Татарстан, г. Казань, ул. Зинина, оф. 507

Телефон: +7 (843) 203-21-90

Web-сайт: taifazs.ru

E-mail: office@taifazs.ru

Изготовитель

Общество с ограниченной ответственностью    «ТАИФ-НК

(ООО «ТАИФ-НК АЗС»)

ИНН 1639028805

Адрес: 420097, Республика Татарстан, г. Казань, ул. Зинина, д. 10, оф. 507

Телефон: +7 (843) 203-21-90

Web-сайт: taifazs.ru

E-mail: office@taifazs.ru

Испытательный центр

Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ»)

Адрес места осуществления деятельности: 420127, Республика Татарстан, г. Казань, ул. Побежимова, д. 36, помещ. №1001

Юридический адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, оф. 51

Телефон: +7 9196969693

E-mail: trifonovua@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312640.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «08» июля 2024 г. № 1622

Регистрационный № 92600-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы электролитного состава крови Audicom AC9000

Назначение средства измерений

Анализаторы электролитного состава крови Audicom AC9000 (далее - анализаторы) предназначены для измерений молярной концентрации калия, натрия, хлора и водородного показателя pH в крови.

Описание средства измерений

Принцип действия анализаторов основан на измерении молярной концентрации калия, натрия, хлора и водородного показателя pH потенциометрическим методом с использованием ионоселективных электродов. Потенциал ионоселективного электрода изменяется, как только изменяется концентрация анализируемых ионов в образце пробы. Потенциал референтного электрода всегда постоянен, таким образом формируется разница между потенциалом ионоселективного электрода и референтным электродом. Разница потенциалов изменяется в зависимости от изменения концентрации определенного иона в пробе.

Конструктивно анализаторы выполнены в виде стационарных настольных приборов. Анализаторы имеют блоки пробозабора и электродов, насос, встроенный принтер, дисплей и клавиатуру.

Анализаторы выпускаются в двух моделях: Audicom AC9800 и Audicom AC9801, отличающихся блоком пробозабора. Модель Audicom AC9800 имеет два режима пробозабора: автоматический и полуавтоматический, зависящий от наличия блока автоподачи образцов, который поставляется по отдельному заказу потребителя. Игла забора образца автоматически перемещается из-под крышки пробозабора. Модель Audicom AC9801 имеет только ручной режим работы - для доступа к игле забора образца пользователю необходимо вручную открыть пробозаборник и, после аспирации образца, закрыть его.

Пломбирование анализаторов не предусмотрено.

Серийный номер в виде буквенно-цифрового обозначения наносится методом цифровой лазерной печати на шильдик, расположенный на задней поверхности корпуса анализаторов.

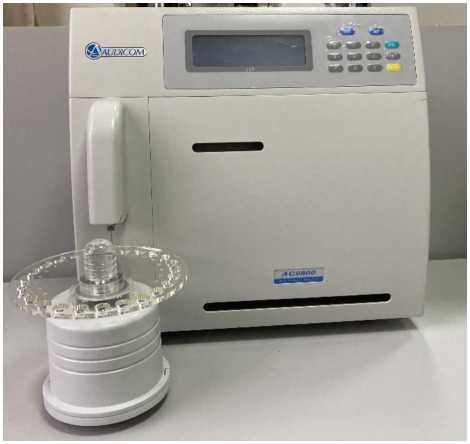

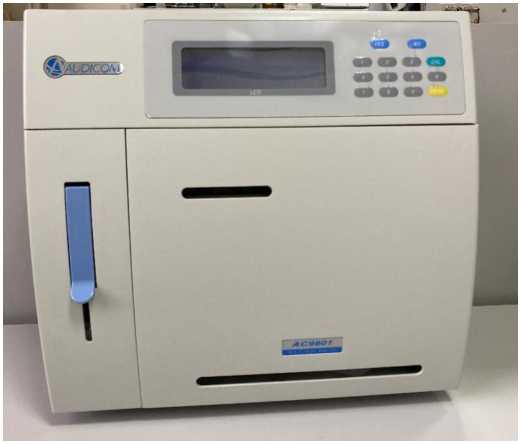

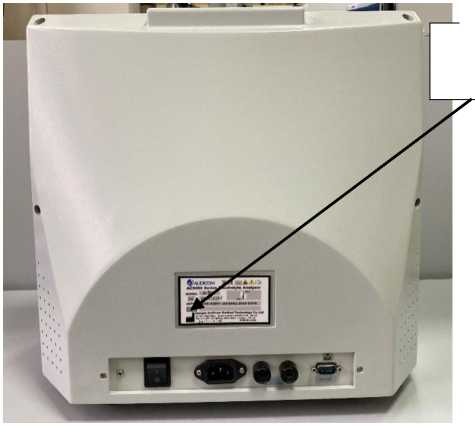

Общий вид и схема маркировки анализаторов представлены на рисунке 1.

Нанесение знака поверки на анализаторы не предусмотрено.

Программное обеспечение

Анализатор имеет встроенное программное обеспечение (далее - ПО), которое содержит функции для управления анализатором, настройки параметров измерений, проверки рабочего состояния прибора, обработки и печати результатов измерений.

Метрологически значимая часть ПО не выделена, все ПО является метрологически значимым.

Идентификационные данные программного обеспечения указаны в таблице 1.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 -

ПО

данные

Идентификационные данные (признаки)	Значение для модели
	Audicom AC9800	Audicom AC9801
Идентификационное наименование ПО	-	-
Номер версии (идентификационный номер) ПО, не ниже	5.10V	5.00J
Цифровой идентификатор ПО	-	-

Метрологические и технические характеристики

Таблица 2 -

Наименование характеристики	Значение
Диапазон измерений молярной концентрации, ммоль/л: - калия	от 0,5 до 15
- натрия	от 30 до 200
- хлора	от 30 до 200
Пределы допускаемой относительной погрешности измерений молярной концентрации, %: - калия	± 20
- натрия	± 10
- хлора	± 20
Диапазон измерений водородного показателя рН	от 4,0 до 9,0
Пределы допускаемой абсолютной погрешности измерений водородного показателя рН	± 1,0

Таблица 3 - Основные технические

Наименование характеристики	Значение
Диапазон показаний молярной концентрации кальция, ммоль/л	от 0,1 до 5,0
Параметры электрического питания от сети переменного тока:
- напряжение переменного тока, В	от 100 до 240
- частота переменного тока, Гц, не более	50
- потребляемая мощность, В^А, не более	85
Габаритные размеры, мм, не более:
- длина	408
- ширина	390
- высота	230
Масса, кг, не более	10
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более	от +15 до +30 85

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность

Наименование	Обозначение	Количество
Анализатор электролитного состава крови	Audicom AC9000	1 шт.
Блок автоподачи образца*	-	1 шт.
Руководство по эксплуатации	-	1 шт.
Комплект принадлежностей**	-	1 комплект
* - поставляется только для анализатора модели Audicom AC9800 по отдельному заказу потребителя. ** - каждый анализатор комплектуется принадлежностями согласно перечню, указанному в Руководстве по эксплуатации

Сведения о методиках (методах) измерений

приведены в руководстве по эксплуатации «Анализаторы электролитного состава крови Audicom AC9000 модель Audicom AC9800», глава 6 «Анализ»; «Анализаторы электролитного состава крови Audicom AC9000 модель Audicom AC9801», глава 6 «Анализ».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 19 февраля 2021 г. № 148 «Об утверждении государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»;

Приказ Федерального агентства по техническому регулированию и метрологии от 7 августа 2023 г. № 1569 «Об утверждении государственной поверочной схемы для средств измерений массовой (молярной) доли и массовой (молярной) концентрации компонентов, а также флуоресценции в жидких и твердых веществах и материалах на основе спектральных методов»;

Приказ Федерального агентства по техническому регулированию и метрологии от 9 февраля 2022 г. № 324 «Об утверждении Государственной поверочной схемы для средств измерений показателя рН активности ионов водорода в водных растворах»;

Стандарт предприятия Jiangsu Audicom Medical Technology Co., Ltd., Китай.

Правообладатель

Jiangsu Audicom Medical Technology Co., Ltd., Китай

Адрес: 4F, No. 4 Building, High-tech Industrial Park, No. 36 Nanwei 4 Rd., Dingmao, Zhenjiang, Jiangsu, 212009, China

Телефон: +86(0511) 888-80-197

Факс: 0511-84449169

Web-сайт: www.bloodanalyzer.ru

Изготовитель

Jiangsu Audicom Medical Technology Co., Ltd., Китай

Адрес: 4F, No. 4 Building, High-tech Industrial Park, No. 36 Nanwei 4 Rd., Dingmao, Zhenjiang, Jiangsu, 212009, China

Телефон: +86(0511) 888-80-197

Факс: 0511-84449169

Web-сайт: www.bloodanalyzer.ru

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГБУ «ВНИИОФИ») ИНН 9729338933

Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон: 8 (495) 437-56-33

Факс 8 (495) 437-31-47

Web-сайт: www.vniiofi.ru

E-mail: vniiofi@vniiofi.ru

Уникальный номер в реестре аккредитованных лиц № 30003-2014.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «08» июля 2024 г. № 1622

Регистрационный № 92601-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Термопреобразователи сопротивления WZ

Назначение средства измерений

Термопреобразователи сопротивления WZ (далее по тексту - термопреобразователи или ТС) предназначены для измерений температуры твердых (металлических) тел, жидких и газообразных (химически неагрессивных к защитной арматуре) сред.

Описание средства измерений

Конструктивно термопреобразователь состоит из чувствительного элемента, корпуса, кабеля и защитного кожуха.

Чувствительный элемент термопреобразователя (ЧЭ) - резистор, выполненный из металлической (медной или платиновой) проволоки или пленки с выводами для крепления соединительных проводов, имеющий известную зависимость электрического сопротивления от температуры. Концы ЧЭ припаиваются к токовыводам термометра. Корпус обеспечивает герметизацию внутренней поверхности термометра. К токовыводам термометра припаивается кабель.

Принцип действия термопреобразователя основан на зависимости электрического сопротивления материала ЧЭ с изменением температуры.

Термопреобразователи выпускаются с 2-x, 3-х и 4-х проводной схемой подключения.

К данному типу средства измерений относятся термопреобразователи следующих модификаций:

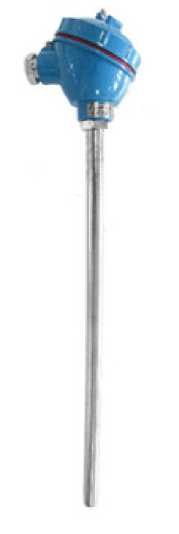

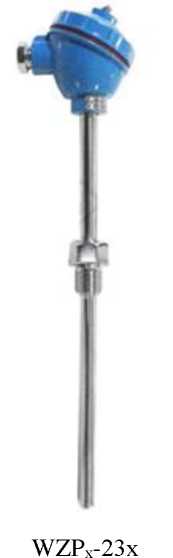

WZPK, WZCK - ТС в сборе со стержневой защитной арматурой;

WZPM, WZCM - ТС с коммутационной головкой или удлинительным кабелем;

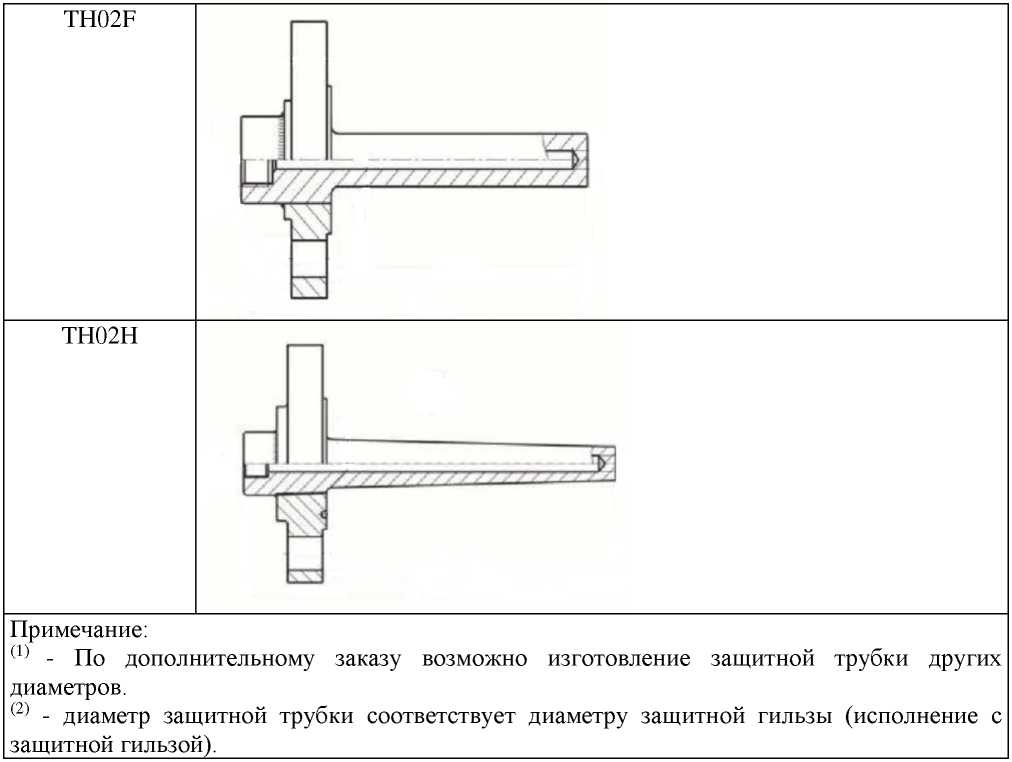

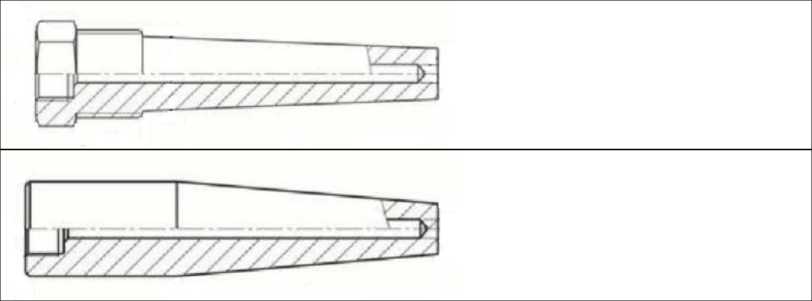

WZPD, WZCD - ТС с чувствительным элементом, помещенным в защитную термоусадочную втулку, с фторопластовой изоляцией, с удлинительными проводами. Концы втулки загерметизированы силиконом.

Модификации различаются величиной сопротивления ЧЭ, диапазоном измерений, классом допуска и конструктивным исполнением монтажной части корпуса и коммутационной головки.

В конце обозначений модификаций ТС допускается наличие дополнительных буквенно-цифровых символов, определяющих их конструктивные исполнения, не изменяющие метрологические и технические характеристики.

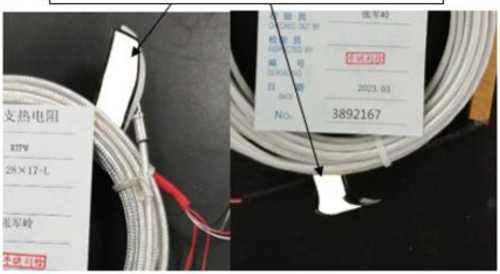

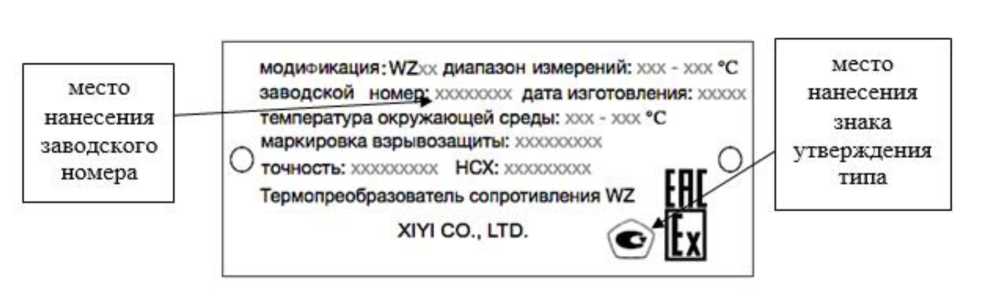

Структура условного обозначения термопреобразователей:

WZ

а

b

-

c

-

d

-

43

-

е

-

f

где а - материал чувствительного элемента: P- платина, C- медь;

b - конструктивное исполнение: К - в сборе со стержневой защитной арматурой, М - с коммутационной головкой или удлинительным кабелем, D - ТС с чувствительным элементом, помещенным в защитную термоусадочную втулку, с фторопластовой изоляцией, с удлинительными проводами. Концы втулки загерметизированы силиконом;

c - количество выходных сигналов: 1 или 2;

d - конструкция защитной трубы: 2 - резьба с фиксированным футляром, 6 - фиксированная резьба, 7 - фиксированный фланец, 8 - резьба высокого давления, 9 - фланец высокого давления;

е-взрывозащищенный тип: ia-искробезопасный, dc-взрывозащищенный;

f - код материала бронированного рукава и защитной втулки: N - 1Cr18Ni9Ti, G - сталь GH3030, L - нержавеющая сталь 316L, C - сталь 2520; код материала защитной трубы: Y - сталь 3yc-52, S - нержавеющая сталь 304, M - монель-металл, Н - Hastelloy, Т - титановый сплав.

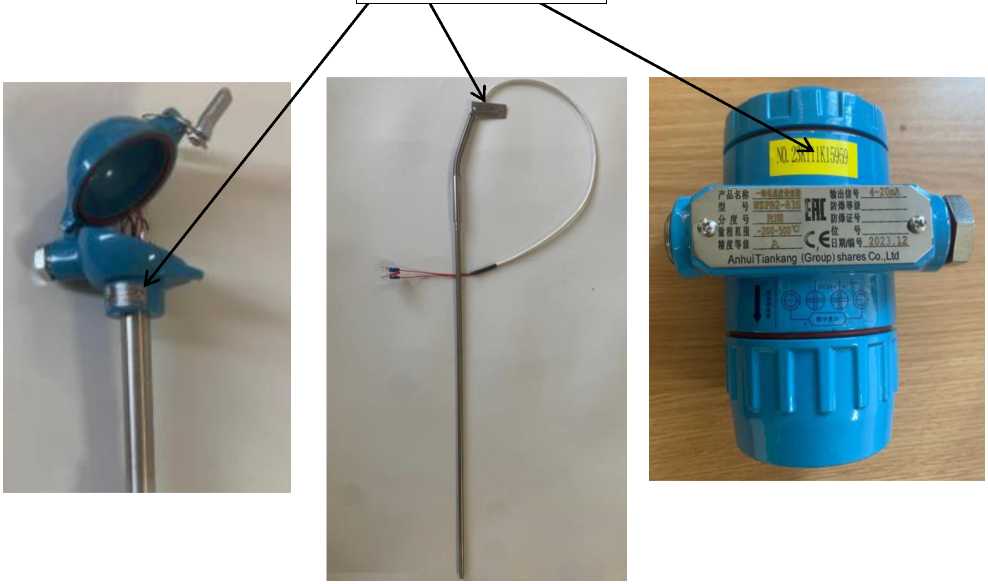

Общий вид ТС представлен на рисунках 1 и 2.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской (серийный) номер, идентифицирующий каждый экземпляр средства измерений, наносится типографским способом в виде буквенно-цифрового обозначения:

• - на ТС модификаций WZPM, WZCM и WZPD, WZCD на самоклеящейся информационной табличке (шильдике),

• - на ТС модификаций WZPK, WZCK на металлической маркировочной табличке (шильдике). Общий вид металлической маркировочной таблички для ТС модификаций WZPK, WZCK представлен на рисунке 3.

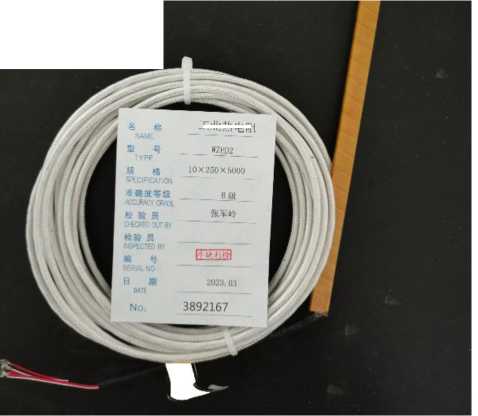

Место нанесения заводского номера для ТС модификаций WZPM, WZCM и WZPD, WZCD представлено на рисунке 4.

Пломбировка термопреобразователя не предусмотрена.

б)

Рисунок 1

а)

- Общий вид ТС: а) Общий вид ТС модификаций WZPK, WZCK; б) Общий вид ТС модификаций WZPM, WZCM

Метрологические и технические характеристики

Таблица 1 -

Наименование характеристики	Значение
Диапазон измерений температуры1), °C для модификаций WZPK - с классом допуска АА	от -50 до +250
- с классом допуска А	от -100 до +450
- с классом допуска В	от -196 до +600
для модификаций WZPM - с классом допуска В	от -50 до +200
для модификаций WZPD - с классом допуска В	от -50 до +180
для модификаций WZCK - с классом допуска АА	от -50 до +150
- с классом допуска А	от -50 до +150
- с классом допуска В	от -50 до +150
для модификаций WZCM - с классом допуска В	от -50 до +100
для модификаций WZCD - с классом допуска В	от -50 до +150
Условное обозначение номинальной статической характеристики (НСХ) преобразования по ГОСТ 6651-2009: - для модификаций WZPK, WZPM, WZPD	100П, Pt100
- для модификаций WZCK, WZCM, WZCD	50М, 100М
Температурный коэффициент ТС а (по ГОСТ 6651-2009), °C-1 для модификаций WZPK, WZPM, WZPD c НСХ 2): - Pt100	0,00385
- 100П	0,00391
для модификаций WZCK, WZCM, WZCD c НСХ: - 50М, 100М	0,00428
Класс допуска ТС по ГОСТ 6651-2009	АА, А, В
Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте (допуск) по ГОСТ 6651-2009, °C - для класса допуска АА	±(0,10+0,0017^|t|)
- для класса допуска А	±(0,15+0,002^|t|)
- для класса допуска В	±(0,30+0,005 •Itl)
Примечание - Введены слеДующие обозначения: | г| - абсолютное значение	температуры, °С,
без учета знака 1) - Приведены максимальные значения диапазонов измерений температуры. Допускается
изготовление ТС, имеющих промежуточные диапазоны измерений температуры, лежащие
внутри пределов измерений, указанных в таблице. 2) - В зависимости от заказа

Таблица 2 - Основные технические

Наименование характеристики	Значение
Электрическое сопротивление изоляции при температуре от плюс 15 °С до плюс 35 °С и относительной влажности воздуха от 30 % до 80 % (при напряжении постоянного тока 100 В), МОм, не менее	100
Габаритные размеры для ТС (ширинахдлинахтолщина) модификаций WZPD, WZCD (с защитной втулкой), мм	10x250x2,5
Диаметр защитной арматуры, мм	от 8,0 до 28,0
Длина монтажной части ТС, мм1)	от 50 до 3000
Диаметр измерительной вставки, мм	от 3,0 до 8,0
Маркировка взрывозащиты по ГОСТ 31610.0-2019 (IEC 60079-0:2019)2)	1 Ех ia IIC T6_T1 Gb X 1 Ех db IIC T6 T1 Gb X
Степень защиты от внешних воздействий по ГОСТ 14254-2015	IP65
Масса (без головки и защитной втулки), кг, не более	4
Рабочие условия эксплуатации: - температура окружающей среды (для ТС с коммутационной головкой и защитной арматурой), °С - температура окружающей среды (для ТС с удлинительным кабелем и с удлинительными проводами), °С - относительная влажность при температуре +35 °С (без конденсации влаги), %, не более - атмосферное давление, кПа	от -20 до +40 от -60 до +120 95 от 84,0 до 106,7
Средний срок службы, лет, не менее	10
Средняя наработка до отказа, ч, не менее	18000
1) В зависимости от заказа 2) Для ТС с соответствующей маркировкой

Знак утверждения типа

наносится на титульный лист эксплуатационной документации и на маркировочную табличку типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность

Наименование	Обозначение	Количество
Термопреобразователь сопротивления WZ	.1)	1 шт.
Руководство по эксплуатации2)	WZ.002.РЭ	1 экз.
Паспорт2)	WZ.002.ПС	1 экз.
Ведомость ЗИП	-	1 шт.
1) В зависимости от заказа
2) Поставляется на партию на конкретный адрес

Сведения о методиках (методах) измерений

приведены в пункте 3.4 «Устройство и работа» руководства по эксплуатации «Термопреобразователи сопротивления WZ. WZ.002.РЭ».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;

Q/XB78033-2019 Термопреобразователи сопротивления WZ. Стандарт предприятия;

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.

Правообладатель

«XIYI CO., LTD.», Китай

Адрес: No.229, Daqing Road, Xi'an, Shaanxi

Изготовитель

«XIYI CO., LTD.», Китай

Адрес: No.229, Daqing Road, Xi'an, Shaanxi

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)

Адрес места осуществления деятельности: 142300, Московская обл., г. Чехов, ш. Симферопольское, д. 2, лит. А, помещ. I

Юридический адрес: 119530, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28

Тел.: +7 (495) 481-33-80

E-mail: info@prommashtest.ru

Web-сайт: https://prommash-test.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312126.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «08» июля 2024 г. № 1622

Регистрационный № 92602-24

ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ

Автоцистерна MERCEDES-BENZ 2543 ACTROS

Назначение средства измерений

Автоцистерна MERCEDES-BENZ 2543 ACTROS (далее - автоцистерна) предназначена для измерений объема, транспортирования и временного хранения нефтепродуктов.

Описание средства измерений

Принцип действия автоцистерны основан на ее заполнении нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком или через насос.

Автоцистерна состоит из алюминиевой сварной емкости постоянного сечения чемоданообразной формы. Для гашения гидравлических ударов во время движения, внутри отсеков цистерны установлены волнорезы. В волнорезах предусмотрены отверстия, предназначенные для проведения осмотра и производства работ внутри цистерны. Автоцистерна состоит из трех герметичных секций, которые оборудованы горловиной круглой формы с установленным указателем уровня налива. Автоцистерна является мерой полной вместимости (далее - ТМ).

Технологическое оборудование предназначено для операций нефтепродуктов и включает в себя:

• - горловину;

• - указатель уровня налива;

• - съемную крышку горловины с заливным люком;

• - клапан дыхательный;

• - клапан донный;

• - кран шаровой;

• - рукава напорно-всасывающие.

  максимальной скорости, надписи и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.

  К автоцистерне данного типа относится автоцистерна с заводским номером WDB9502031K822146.

  Заводской номер автоцистерны WDB9502031K822146 нанесен на шасси (раму) ударным способом и в паспорт печатным способом.

  Общий вид автоцистерны представлен на рисунке 1.

На боковых сторонах и сзади автоцистерны имеются знаки ограничения

Рисунок 1 - Общий вид автоцистерны MERCEDES-BENZ 2543 ACTROS, заводской номер WDB9502031K822146

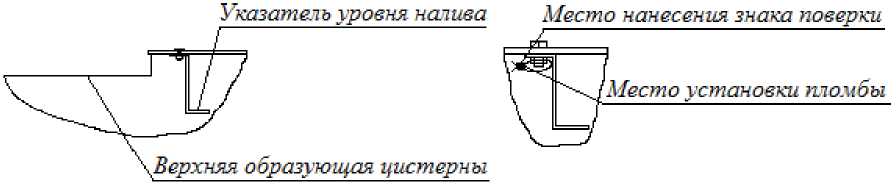

Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки представлены на рисунке 2.

Рисунок 2 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки

Знак поверки наносится на свидетельство о поверке (в случае оформления на бумажном носителе по заявлению владельца СИ) и на навесную пломбу, препятствующую демонтажу болтового соединения.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Заводской номер	WDB9502031K822146
Номинальная вместимость, дм3	19805
Количество секций	3
Номинальная вместимость секций, дм3 секция 1	6580
секция 2	6510
секция 3	6715
Пределы допускаемой относительной погрешности, %	±0,4
Разность между номинальной и действительной вместимостью, %, не более	±1,5

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Снаряженная масса, кг, не более	10400
Условия эксплуатации: Температура окружающей среды, °C	от -40 до +45

Знак утверждения типа

наносится на титульный лист паспорта печатным способом.

Комплектность средства измерений

Таблица 3 - Комплектность

Наименование	Обозначение	Количество
Автоцистерна	MERCEDES-BENZ 2543 ACTROS	1 шт.
Паспорт	-	1 экз.

Сведения о методиках (методах) измерений приведены в пункте 3 паспорта

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Индивидуальный предприниматель Морговской

(ИП Морговской В.В.)

ИНН 261500009021

Юридический адрес:  356000, Ставропольский край,

ул. Советская, д. 41

Телефон: +7 962 400 56 20

E-mail: namorgov@rambler.ru

Изготовитель

Industriewerke Saar GmbH

Адрес: Postfach 1660 - 66626 Freisen, Германия

Испытательный центр

Федеральное бюджетное учреждение центр стандартизации, метрологии и (ФБУ «Липецкий ЦСМ»)

Адрес: 398017, Липецкая обл., г. Липецк, ул. И.Г.Гришина, д. 9а Телефон: +7 (4742) 56-74-44

Web-сайт: 48.csmrst.ru

Е-mail: lcsm@lcsm.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311563.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «08» июля 2024 г. № 1622

Регистрационный № 92603-24

ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ

Прицепы-цистерны BILCON

Назначение средства измерений

Прицепы-цистерны BILCON (далее - ПЦ) предназначены для измерений объема, транспортирования и временного хранения нефтепродуктов.

Описание средства измерений

ПЦ изготовлены в следующих модификациях: TP240 XXVII AB ABS, TP-200-XXII-BA-ABS.

Принцип действия ПЦ основан на ее заполнении нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком или через насос.

ПЦ состоит из алюминиевой сварной емкости постоянного сечения чемоданообразной формы. Для гашения гидравлических ударов во время движения, внутри отсеков цистерны установлены волнорезы. В волнорезах предусмотрены отверстия, предназначенные для проведения осмотра и производства работ внутри цистерны. ПЦ модификации TP240 XXVII AB ABS состоит из шести герметичных секций, ПЦ модификации TP-200-XXII-BA-ABS состоят из пяти герметичных секций, которые оборудованы горловиной круглой формы с установленным указателем уровня налива. ПЦ является транспортной мерой полной вместимости (далее - ТМ).

Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:

• - горловину;

• - указатель уровня налива;

• - съемную крышку горловины с заливным люком;

• - клапан дыхательный;

• - клапан донный;

• - кран шаровой;

• - рукава напорно-всасывающие.

На боковых сторонах и сзади ПЦ имеются знаки ограничения максимальной скорости, надписи и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.

К ПЦ данного типа относятся ПЦ с заводскими номерами 10303, 10370, 10584.

Заводские номера ПЦ 10303, 10370, 10584 нанесены на маркировочную табличку ударным способом и в паспорта печатным способом.

Общий вид ПЦ представлен на рисунках 1-3.

Рисунок 1 - Общий вид ПЦ BILCON модификации TP240 XXVII AB ABS, заводской номер 10303

Рисунок 2 - Общий вид ПЦ BILCON модификации TP-200-XXII-BA-ABS, заводской номер 10370

Рисунок 3 - Общий вид ПЦ BILCON модификации TP-200-XXII-BA-ABS, заводской номер 10584

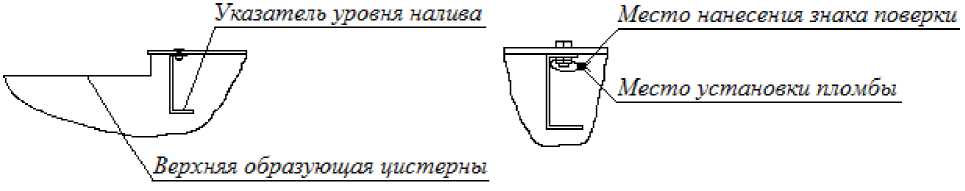

Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки представлены на рисунке 4.

Рисунок 4 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки

Знак поверки наносится на свидетельство о поверке (в случае оформления на бумажном носителе по заявлению владельца СИ) и на навесную пломбу, препятствующую демонтажу болтового соединения.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Модификация	TP240 XXVII AB ABS	TP-200-XXI]	[-BA-ABS
Заводской номер	10303	10370	10584
Номинальная вместимость, дм3	26525	21195	21450
Количество секций	6	5	5
Номинальная вместимость секций, дм3
секция 1	6087	5050	4900
секция 2	5990	4060	4250
секция 3	4076	3030	3110
секция 4	3137	4040	4290
секция 5	3100	5015	4900
секция 6	4135	-	-
Пределы допускаемой относительной
погрешности, %	±0,4
Разность между номинальной и
действительной вместимостью, %, не более	±1,5

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Модификация	TP240 XXVII AB ABS	TP-200-XXI]	[-BA-ABS
Заводской номер	10303	10370	10584
Снаряженная масса, кг, не более	6200	4900	4700
Условия эксплуатации: Температура окружающей среды, °C	от -40 до +45

Знак утверждения типа

наносится на титульный лист паспорта печатным способом.

Комплектность средства измерений

Таблица 3 - Комплектность

Наименование	Обозначение	Количество
Прицеп-цистерна	BILCON (TP240 XXVII AB ABS, TP-200-XXn-BA-ABS)	1 шт.
Паспорт	-	1 экз.

Сведения о методиках (методах) измерений приведены в пункте 3 паспорта.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Индивидуальный предприниматель Морговской

(ИП Морговской В.В.)

ИНН 261500009021

Юридический адрес: 356000, Ставропольский край,

ул. Советская, д. 41

Телефон: +7 962 400 56 20

E-mail: namorgov@rambler.ru

Изготовитель

HMK BILCON

Адрес: Hadsundvej 295, Aalborg-Denmark, Дания

Телефон/факс 98323011/98323115

Испытательный центр Федеральное бюджетное учреждение центр стандартизации, метрологии и (ФБУ «Липецкий ЦСМ»)

Адрес: 398017, Липецкая обл., г. Липецк, ул. И.Г.Гришина, д. 9а Телефон: +7 (4742) 56-74-44

Web-сайт: 48.csmrst.ru

Е-mail: lcsm@lcsm.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311563.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «08» июля 2024 г. № 1622

Регистрационный № 92604-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Лента измерительная Л5Н3

Назначение средства измерений

Лента измерительная Л5Н3 (далее - лента) предназначена для передачи единицы длины рабочим эталонам 4-го разряда и средствам измерений согласно Государственной поверочной схеме для средств измерений длины в диапазоне от 1 • 10’⁹ до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840.

Описание средства измерений

Принцип действия ленты основан на сравнивании измеряемого размера со шкалой ленты.

К ленте измерительной данного типа относится лента измерительная Л5Н3 зав. № 15497.

Лента измерительная Л5Н3 представляет собой стальную полосу из нержавеющей стали с нанесенной на ее поверхности шкалой. Шкала ленты имеет миллиметровые, сантиметровые, дециметровые и метровые интервалы. Шкала нанесена на нижнюю боковую поверхность ленты, оцифровка шкалы - слева направо. Штрихи шкалы и оцифровка - светлые на темном фоне.

На обоих концах ленты закреплены вытяжные кольца.

Заводской номер в виде цифрового обозначения, состоящей из арабских цифр, нанесен методом лазерной гравировки на конце ленты.

Общий вид ленты представлен на рисунке 1.

Пломбирование ленты не предусмотрено.

Нанесение знака поверки на ленту не предусмотрено.

Метрологические и технические характеристики

Основные метрологические и технические характеристики лент, включая показатели точности, представлены в таблице1, 2.

Таблица 1 -Метрологические характеристики

Наименование характеристики	Значение
Номинальная длина шкалы, м	5
Цена деления шкалы, мм	1
Диапазон измерений длины, м	от 0,001 до 5
Допускаемое отклонение действительной длины интервала шкалы от номинального значения при температуре окружающей среды 20°С, мм: - миллиметрового; - сантиметрового; - дециметрового и метрового; - 5 м	± 0,1 ± 0,2 ± 0,3 ± 0,5
Доверительные границы абсолютной погрешности измерений (при доверительной вероятности 0,99) мкм: где L - длина интервала, м	± (10 + 10 • L)

Таблица 2 - Технические характеристики.

Наименование характеристики	Значение
Ширина ленты измерительной, мм	16 ± 0,2
Толщина ленты измерительной, мм	от 0,20 до 0,25
Ширина штриха ленты измерительной, мм	0,20 ± 0,05
Отклонение от перпендикулярности штрихов шкалы относительно кромки ленты, не более	30'
Отклонение от прямолинейности рабочей боковой кромки ленты измерительной на отрезке шкалы 1 метр, мм, не более	0,5
Масса, кг, не более	0,3
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более	от +17 до +23 60±20
Средний срок службы, лет, не менее	2

Знак утверждения типа

наносят на титульный лист «Паспорта» типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Кол-во
Лента измерительная зав. № 15497	Л5Н3	1 шт.
Паспорт	-	1 шт.
Методика поверки	-	1 шт.

Сведения о методиках (методах) измерений

приведены в разделе 4 «Порядок работы» паспорта на ленту измерительную Л5Н3.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной м и длин волн

Правообладатель

Общество с ограниченной ответственностью «Опика» (ООО «Опика»)

ИНН 7729516572

Юридический адрес: 119454, г. Москва, пр-кт Вернадского, д. 42, к. 2, кв.

Телефон: +7 (495) 921-22-96

Изготовитель

Общество с ограниченной ответственностью «Опика» (ООО «Опика»)

ИНН 7729516572

Адрес: 119454, г. Москва, пр-кт Вернадского, д. 42, к. 2, кв. 150

Телефон: +7 (495) 921-22-96

Испытательный центр

Федеральное бюджетное учреждение «Государственный центр стандартизации, метрологии и испытаний в (ФБУ «Ростовский ЦСМ»)

Адрес: 344000, Ростовская обл., г. Ростов-на-Дону, пр-кт Соколова, д. 58/173

Телефон: (863)290-44-88, факс: (863)291-08-02

E-mail: info@rostcsm.ru

Уникальный номер записи в реестре аккредитованных лиц № 30042-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «08» июля 2024 г. № 1622

Регистрационный № 92605-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Полуприцеп-цистерна RIGUAL S3NA-3OR

Назначение средства измерений

Полуприцеп-цистерна RIGUAL S3NA-3OR (далее - полуприцеп-цистерна) является транспортной мерой полной вместимости, предназначенной для измерений объема, транспортировки и кратковременного хранения жидких нефтепродуктов.

Описание средства измерений

Полуприцеп-цистерна представляет собой стальной сварной корпус из листового проката цилиндрической формы, торцы которой закрыты днищами, смонтированной на раме транспортной тележки. Для придания жесткости и гашения гидравлических ударов во время движения, внутри полуприцеп-цистерны установлены волнорезы.

Полуприцеп-цистерна внутри разделена герметичными перегородками на пять независимых секции.

В верхней части полуприцеп-цистерны для каждой секции приварены цилиндрические горловины. Отверстие горловин закрыты крышками, которые крепятся с помощью шпилек и гаек.

На крышках горловин имеются наливные отверстия, герметично закрываемые бигельными откидными крышками.

На горловинах также смонтированы дыхательные клапана, патрубки отвода паров нефтепродуктов с огнепреградителями.

Принцип действия полуприцеп-цистерны основан на измерении объема нефтепродукта, залитого до указателя уровня налива, установленного внутри горловин секций полуприцеп-цистерны.

Указатели уровня налива представляют собой угольники, приваренные к горловине каждой секции полуприцеп-цистерны.

Метод крепления указателей уровня налива не позволяет влиять на него для изменения результатов измерений.

Заводской номер в виде буквенно - цифрового обозначения, состоящего из латинских букв и арабских цифр, нанесен типографским способом в паспорт полуприцеп-цистерны и ударным методом на металлическую табличку, закрепленную при помощи алюминиевых заклепок на раме транспортной тележки.

К полуприцеп цистерне данного типа относится полуприцеп-цистерна RIGUAL S3NA-3OR с заводским номером VS9S32610FF040088.

Общий вид полуприцеп-цистерны RIGUAL S3NA-3OR приведен на рисунке 1.

Место крепления заводского номера на полуприцеп-цистерну RIGUAL S3NA-3OR показано на рисунке 2.

Металлическая табличка с заводского номером RIGUAL S3NA-3OR приведена на рисунке 3.

Пломбирование полуприцеп-цистерны не предусмотрено.

Место нанесения заводского номера

Рисунок 2 - Место нанесения заводского номера полуприцеп-цистерны RIGUAL S3NA-3OR

Рисунок 3 - Табличка с заводским номером полуприцеп-цистерны RIGUAL S3NA-3OR

Метрологические и технические характеристики

Таблица 1 -

Наименование характеристики	Значение
	Номер секции
	1	2	3	4	5
Номинальная вместимость, дм3	7042	6322	4989	4747	6975
Пределы    допускаемой    относительной погрешности вместимости, как транспортной меры полной вместимости, %	± 0,50

Таблица 2 - Технические

Наименование характеристики	Значение
Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа - относительная влажность воздуха при +25 °С, %	от -50 до +40 от 84,0 до 106,7 до 80
Средний срок службы, лет, не менее	10

Знак утверждения типа

наносится на титульный лист паспорта типографским способом

Комплектность средства измерений

Таблица 3 - Комплектность полуприцеп-цистерны RIGUAL S3NA-3OR

Наименование	Обозначение	Количество
Полуприцеп-цистерна RIGUAL S3NA-3OR	-	1 шт.
Рукав напорно-всасывающий Ду75 мм, длина 4 м	-	2 шт.
Противооткатный упор	-	2 шт.
Огнетушитель	-	2 шт.
Ящик для песка	-	1 шт.
Ящик для кошмы	-	1 шт.
Паспорт на RIGUAL S3NA-3OR	-	1 экземпляр

Сведения о методиках (методах) измерений

метод измерения приведен в разделе 2 «Общие сведения об изделии» паспорта полуприцеп-цистерны RIGUAL S3NA-3OR.

Нормативные документы, устанавливающие требования к средствам измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

RIGUAL, S.A., Испания

Юридический адрес: AUTOVIA A-2 km 442, 22520 FRAGA (HUESCA) - SPAIN Teл Office: +34 974 474 150

Teл Spares: +34 974 474 164

Изготовитель

RIGUAL, S.A., Испания

Адрес: AUTOVIA A-2 km 442, 22520 FRAGA (HUESCA) - SPAIN Тел Office: +34 974 474 150

Тел Spares: +34 974 474 164

Испытательный центр

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)

Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Адрес места осуществления деятельности: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»

Телефон/ факс: +7 (843) 272-70-62/(843) 272-00-32

Web-сайт: vniir.org

E-mail: office@vniir.org

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310592.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «08» июля 2024 г. № 1622

Регистрационный № 92607-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Диспенсеры

Назначение средства измерений

Диспенсеры предназначены для измерения объема жидкостей, кинематическая вязкость которых не превышает 500 мм²/с.

Описание средства измерений

Диспенсеры являются поршневыми мерами вместимости и представляют собой механические устройства с переменным объемом дозирования для отбора и дозирования жидкости с высокой точностью.

Принцип действия диспенсеров основан на создании в цилиндрической камере попеременно разрежения или избыточного давления, в результате чего в цилиндрическую камеру набирается или сливается из нее дозируемая жидкость. Разрежение и избыточное давление создаются при перемещении поршня, расположенного в герметично уплотненном цилиндре. При движении поршня вверх происходит забор жидкости из резервуара, при движении вниз выполняется дозирование жидкости заданного объема. Номинальный объем дозирования задается регулятором объема дозы, устанавливающим ход поршня.

Диспенсеры снабжены комплектом адаптеров, позволяющим использовать бутыли с разным диаметром горловины.

Диспенсеры

DispensMate Pro, характеристиками.

Диспенсеры

Общий вид диспенсеров представлен на рисунке 1. Место нанесения серийного номера на диспенсеры представлено на рисунке 2. Место нанесения знака утверждения типа представлено на рисунке 3.

Пломбирование и нанесение знака поверки на средство измерений не предусмотрены.

б) диспенсер dTrite с максимальным подъемом поршня 25 и 50 мл

г) диспенсер DispensMate д) диспенсер DispensMate Pro

Рисунок 1 - Общий вид диспенсеров

Рисунок 3 - Место нанесения знака утверждения типа

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Диапазон объемов дозирования, мл	Дискретность установки объема, мл	Максимальный подъем поршня, мл	Значения объемов дозирования при поверке, мл	Пределы допускаемой относительной систематической погрешности, %	Предел допускаемого относительного среднего квадратического отклонения случайной погрешности, %
Диспенсеры модификации dT				rrite
от 1 до 99,99	0,01	10	1,00	±0,60	0,30
			10,00	±0,40	0,20
			99,99	±0,20	0,10
от 1 до 99,99	0,01	25	1,00	±0,60	0,30
			10,00	±0,40	0,20
			99,99	±0,20	0,10
от 1 до 99,99	0,01	50	1,00	±0,60	0,30
			10,00	±0,40	0,20
			99,99	±0,20	0,10
Диспенсеры модификации dFlow
от 1 до 99,9	0,1	10	1,0	±3,0	0,3
			10,0	±2,0	0,2
			99,9	±1,0	0,1
Диспенсеры модификации DispensMate
от 0,5 до 5	0,1	-	0,5	±6,0	2,0
			5,0	±0,6	0,2
от 1,0 до 10	0,2	-	1,0	±6,0	2,0
			10,0	±0,6	0,2
от 2,5 до 25	0,5	-	2,5	±6,0	2,0
			25,0	±0,6	0,2
от 5,0 до 50	1	-	5	±6,0	2,0
			50	±0,6	0,2
Диспенсеры модис			)икации DispensMate Pro
от 0,5 до 5	0,1	-	0,5	±5,0	2,0
			5,0	±0,5	0,2
от 1,0 до 10	0,2	-	1,0	±5,0	1,0
			10,0	±0,5	0,1
от 2,5 до 25	0,5	-	2,5	±5,0	1,0
			25,0	±0,5	0,1

Диапазон объемов дозирования, мл	Дискретность установки объема, мл	Максимальный подъем поршня, мл	Значения объемов дозирования при поверке, мл	Пределы допускаемой относительной систематической погрешности, %	Предел допускаемого относительного среднего квадратического отклонения случайной погрешности, %
от 5,0 до 50	1	-	5	±5,0	1,0
			50	±0,5	0,1
от 10,0 до 100	2	-	10	±5,0	1,0
			100	±0,5	0,1

Таблица 2 - Основные технические

Наименование характеристики	Значение для модификации
	dTrite	dFlow	DispensMate	DispensMate Pro
Параметры электрического питания: - напряжение переменного тока, В - частота, Гц - сила тока, А	от 100 до 240 50/60 0,4		-	-
Габаритные размеры диспенсеров без упаковки (высота), мм, не более	334	207	245	225
Масса диспенсеров без упаковки, г, не более	700	206	323	470
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более	от +15 до +30 80

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским способом и на упаковку диспенсера методом термопечати или наклейки.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
1 Диспенсер	-	1 шт.
2 Набор комплектующих	-	1 шт.
3 Руководство по эксплуатации	-	1 экз.
4 Методика поверки	-	1 экз.

Сведения о методиках (методах) измерений

приведены:

• - в разделе 5 «Эксплуатация» документа «Диспенсеры dTrite. Руководство по эксплуатации»;

• - в разделе 6 «Эксплуатация» документа «Диспенсеры dFlow. Руководство по эксплуатации»;

• - в разделе 8 «Заправка/дозирование» документа «Диспенсеры DispensMate Pro. Руководство по эксплуатации»;

• - в разделе «Заправка/дозирование» документа «Диспенсеры DispensMate. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместительности при статических измерениях, массового и объемного расходов жидкости, утвержденная Приказом Росстандарта от 26 сентября 2022 г. № 2356;

ISO 8655-6:2022 Устройства мерные, приводимые в действие поршнем. Часть 6. Эталонный метод гравиметрического измерения для определения объема;

Техническая документация «DLAB Scientific Co., Ltd», Китай.

Правообладатель

«DLAB Scientific Co., Ltd.», Китай

Адрес: No.31, Yu'an Road, Airport Economic Core Area, Shunyi District, Beijing, 101318, China

Изготовитель

«DLAB Scientific Co., Ltd.», Китай

Адрес: No.31, Yu'an Road, Airport Economic Core Area, Shunyi District, Beijing, 101318, China

Испытательный центр

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311373.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «08» июля 2024 г. № 1622

Регистрационный № 92608-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Термопреобразователи сопротивления WZ

Назначение средства измерений

Термопреобразователи сопротивления WZ (далее - термопреобразователи или ТС) предназначены для измерений температуры различных сред, неагрессивных к материалу защитной арматуры или гильзы ТС.

Описание средства измерений

Принцип действия термопреобразователей основан на зависимости электрического сопротивления первичного чувствительного элемента (ЧЭ) от измеряемой температуры.

Конструктивно термопреобразователи состоят из одного или двух тонкопленочных или проволочных платиновых ЧЭ, помещенных в тонкостенную металлическую трубку с минеральной изоляцией внутренних выводов. Измерительная вставка может быть помещена в защитную арматуру с различными переходными элементами в виде штуцера, фланца или гильзы. В зависимости от способа подключения к внешней измерительной цепи ТС изготавливают с монтажным элементом или без него, коммутационной головкой или с присоединительными выводами.

Материал защитной арматуры - нержавеющая сталь.

ЧЭ ТС имеют номинальную статическую характеристику преобразования (НСХ) типа «Pt1O0» по ГОСТ 6651-2009.

Схема соединения внутренних проводников ТС с ЧЭ - 2-х, 3-х и 4-х проводная.

Термопреобразователи имеют три серии: WZP, WZPK, WZPB. Серии ТС различаются по метрологическим и техническим характеристикам, а также по конструктивному исполнению и способу монтажа.

Термопреобразователи серии WZP состоят из сменной измерительной вставки, к которой присоединена керамическая клеммная колодка и коммутационной головки общепромышленного исполнения (модель WZPх-х3х) и переходного элемента с неподвижным резьбовым соединением (модель WZPх-2хх), с подвижным (модель WZPх-3хх) или неподвижным фланцем (модель WZPх-4хх) или без переходного элемента (модель WZPх-1хх).

Измерительная вставка модели WZPх-6хх помещена в защитную арматуру конической формы с крепежным болтом. Измерительная вставка моделей WZPх-5хх, WZPх-7хх и WZP^-8хх размещена в защитной арматуре с монтажной удлинительной шейкой.

ТС серии WZP могут изготавливаться и во взрывозащищенном исполнении (модели WZPх-24х, WZPх-44х, WZPх-54х, WZPх-74х, WZPх-84х).

Термопреобразователи серии WZPK выполнены в виде измерительной вставки кабельного типа в оболочке, к которой присоединена коммутационная головка в общепромышленном исполнении «3» (модель WZPх-х3х) или кабель с удлинительными проводами (модель WZPKх-х9х).

Термопреобразователи серии WZPB конструктивно состоят из сменной измерительной вставки в защитном чехле из нержавеющей стали, соединенной с коммутационной головкой, в которую встроен измерительный преобразователь (ИП), преобразующий сигналы ТС в унифицированный выходной сигнал силы постоянного тока в диапазоне от 4 до 20 мА или в цифровой сигнал HART-протокола.

При измерении температуры при высоких давлениях и скоростях потока ТС используются в комплекте с дополнительными защитными гильзами, различающихся видом присоединения к объекту измерения, формой и материалом.

Расшифровка структуры условного обозначения моделей термопреобразователей приведена в таблицах 1-3.

Таблица 1 - Структура условного обозначения моделей термопреобразователей серии WZP Термопреобразователь сопротивления WZP х - х х х х

1   2 3 4 5

1. Количество чувствительных элементов Без обозначения Один

Два

Отсутствует_____________________________________________

Неподвижное резьбовое соединение_______________________

Подвижный фланец__________________________________

Неподвижный фланец________________________________

Монтажная удлинительная шейка с резьбовым соединением Защитная арматура конической формы с крепежными болтами Монтажная удлинительная шейка________________________

Монтажная удлинительная шейка с неподвижным резьбовым соединением

3. Тип коммутационной головки

Коммутационная головка в общепромышленном исполнении/Водонепроницаемая распределительная коробка

Коммутационная головка во взрывозащищенном исполнении/Взрывозащищенная распределительная коробка

16 мм

12 мм

Без обозначения⁽²⁾

5. Тип защитной гильзы

Таблица 2 -

обозначения моделей

Термопреобразователь сопротивления WZPK х - х х х х
	1   2 3 4 5
1. Количество чувствительных элементов
Без обозначения	Один
2	Два
2. Тип крепления
1	Отсутствует
2	Неподвижное резьбовое соединение
3	Винтовая резьба с подвижной втулкой
4	Неподвижный фланец
5	Фланец с подвижной втулкой
3. Тип подключения
3	Коммутационная головка в общепромышленном исполнении
9	Удлинительный провод
4. Диаметр монтажной части
3	3 мм
4	4 мм
5	5 мм
6	6 мм
8	8 мм
5. Тип защитной гильзы
-	Отсутствует

Таблица 3 - Структура условного обозначения моделей термопреобразователей серии WZPB

Термопреобразователь сопротивления WZPB х - х х х х
	1   2 3 4 5
1. Количество чувствительных элементов
Без обозначения	Один
2	Два
2. Тип крепления
1	Отсутствует
2	Неподвижное резьбовое соединение
3	Подвижный фланец
4	Неподвижный фланец
5	Монтажная удлинительная шейка с резьбовым соединением
6	Защитная арматура конической формы с крепежными болтами

Фотографии вариантов конструктивных исполнений моделей ТС серий WZP, WZPK, WZPB приведены на рисунках 1-3.

Заводской номер ТС в виде обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на корпус или на металлический шильдик ТС методом гравировки или на этикетку, прикрепленную к ТС, типографским способом. Конструкция термопреобразователей не предусматривает нанесение знака поверки на средство измерений.

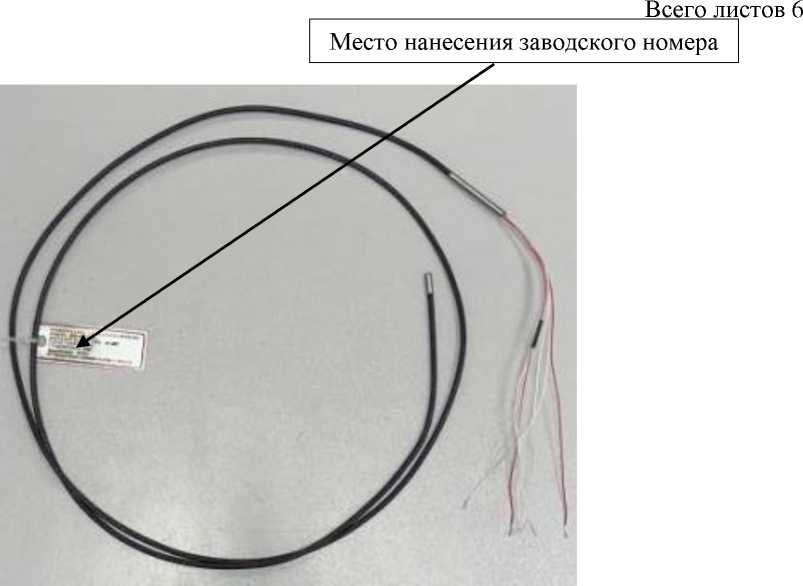

Фотографии общего вида некоторых ТС с указанием мест нанесения заводского номера приведены на рисунке 4.

Форма и цветовая гамма коммутационной головки приведенных на рисунках 1-3.

Пломбирование ТС не предусмотрено.

Программное обеспечение

Термопреобразователи серии WZPB (с HART-протоколом) имеют встроенное, метрологически значимое программное обеспечение (ПО), предназначенное для обработки, хранения и передачи измерительной информации. ПО устанавливается в электронный блок ИП на заводе-изготовителе во время производственного цикла.

Идентификационные данные встроенного ПО приведены в таблице 4.

Таблица 4 -

ПО

данные

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	TK2021
Номер версии (идентификационный номер) ПО, не ниже	не ниже 24 2.XXX
Цифровой идентификатор ПО	-

В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».

Метрологические и технические характеристики

Метрологические и основные технические характеристики ТС приведены в таблицах 5, 6.

Таблица 5 -

Наименование характеристики	Значение
Диапазон измерений температуры ТС в зависимости от типа ЧЭ и класса допуска, °С(1): - для ТС с проволочным ЧЭ, класс А - для ТС с проволочным ЧЭ, класс В - для ТС с тонкопленочным ЧЭ, класс А - для ТС с тонкопленочным ЧЭ, класс В	от -100 до +450 от -196 до +500 от -30 до +300 от -50 до +500
Условное обозначение номинальной статической характеристики (НСХ) преобразования ЧЭ ТС по ГОСТ 6651-2009	Pt100
Класс допуска ЧЭ ТС по ГОСТ 6651-2009	а(2), в
Допуск по ГОСТ 6651-2009, °С (t - значение измеряемой температуры): - для ТС с ЧЭ класса А - для ТС с ЧЭ класса В	±(0,15+0,002^|t|)(3) ±(0,3+0,005^|t|)(3)
Температурный коэффициент а, °С-1	0,00385
Пределы допускаемой основной абсолютной погрешности ТС(4), °C - для ТС с ЧЭ класса А - для ТС с ЧЭ класса В	±(0,7+0,002^|t|)(1)(3)(5) ±(1,25+0,002^|t|)(1)(3)(5) ±(1,0+0,005^|t|)(1)(3)(5) ±(l,7+0,005^|t|)(1)(3)(5)
Пределы допускаемой дополнительной приведенной (к диапазону измерений) погрешности ТС, вызванной отклонением температуры окружающей среды от нормальных условий (от +18 до +22 °С) в рабочем диапазоне температур, %/1 °C(4)	±0,004
Примечания: (1) - фактическое значение указано в паспорте; (2) - для класса допуска А не допускается использование 2-х проводной схемы соединения проводов; (3) - |t| - абсолютное значение температуры (без учета знака), °С; (4) - только для ТС серии WZPB. (5) - в зависимости от модели ИП.

Таблица 6 - Основные технические

Наименование характеристики	Значение
Электрическое сопротивление изоляции (при напряжении 250 В и температуре окружающей среды от +15 до +25 °С), МОм,	100
не менее
Выходной сигнал, мА(1)	от 4 до 20
Напряжение питания постоянного тока, В(1)	от 8 до 36
Время термической реакции 0,5 в водной среде с, не более - WZP	90
- WZPK	от 1 до 120
- WZPB	120
Диаметр монтажной части, мм: - WZP, WZPB	от 3 до 16
- WZPK	от 3 до 8
Длина монтажной части(2), мм: - WZP	от 250 до 2150
- WZPK	от 250 до 2150
- WZPB	от 300 до 2150

Наименование характеристики	Значение
Рабочие условия эксплуатации: - температура окружающего воздуха,°С - относительная влажность, %, не более	от -52 до +60 95
Маркировка взрывозащиты(3)	1Ex db IIC T4_T1 Gb X Ex tb IIIC Т135°С_Т440°С Db X 0Ex ia IIC T4_T1 Ga X Ex ia IIIC T200 135°С Т200 440°С Da X
Степень защиты оболочки по ГОСТ 14254-20152)	IP66
Средняя наработка до отказа, ч, не менее	40 000
Средний срок службы, лет	10
Примечание: (1) - только для ТС серии WZPB. (2) - и более, по специальному заказу. (3) - только для ТС моделей WZPx-240, WZPx-241, WZPx-440, WZPx-441, WZPx-74-TH02H, WZPx-74-TH02F, WZPx-74-TH03E, WZPx-74-TH01E, WZPBx-240S, WZPBx-241S, WZPBx-440S, WZPBx-441S, WZPBx-74S-TH02H, WZPBx-74S-TH02F, WZPBx-74S-TH03E, WZPBx-74S-TH01E.

Знак утверждения типа

наносится на титульные листы Руководства по эксплуатации и паспорта типографским способом.

Комплектность средства измерений

Таблица 7 - Комплектность

Наименование	Обозначение	Количество
Термопреобразователь сопротивления	WZ (1)	1 шт.
Руководство по эксплуатации (на русском языке)	-	1 экз.
Паспорт	-	1 экз.
Защитная гильза	-	1 шт. (2)
Примечания: (1) - исполнение в соответствии с заказом; (2) - по дополнительному заказу.

Сведения о методиках (методах) измерений

приведены в разделе «Проведение измерений» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;

Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;

Стандарт предприятия изготовителя «Anhui Tiankang (Group) Shares Co., Ltd», КНР.

Правообладатель

«Anhui Tiankang (Group) Shares Co., Ltd», КНР

Адрес: No. 20 South Renhe Road, Tianchang City, Anhui Province, China Web: www.tiankang.com

Изготовитель

«Anhui Tiankang (Group) Shares Co., Ltd», КНР

Адрес: No. 20 South Renhe Road, Tianchang City, Anhui Province, China Web: www.tiankang.com

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон: +7 (495) 437-55-77 Факс: +7 (495) 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «08» июля 2024 г. № 1622

Регистрационный № 92609-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуар горизонтальный стальной двустенный РГСпд-25

Назначение средства измерений

Резервуар горизонтальный стальной двустенный РГСпд-25 (далее - резервуар) предназначен для измерений объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Тип резервуара - горизонтальный стальной двустенный, номинальной вместимостью 25 м³ подземного расположения.

Принцип действия резервуара основан на заполнении его нефтью или нефтепродуктом до произвольных уровней, соответствующих определенным объемам (вместимостям), приведенных в градуировочной таблице резервуара.

Резервуар представляет собой горизонтально установленный двустенный стальной односекционный сосуд цилиндрической формы с усеченно-коническим днищами.

Заполнение и выдача продукта осуществляется через приемно-раздаточные устройства.

Заводской номер резервуара в виде цифрового обозначения, состоящий из арабских цифр, нанесен аэрографическим способом на маркировочную табличку резервуара (рисунок 1). Табличка крепится к технологической шахте резервуара

Резервуар РГСпд-25 с заводским номером 0372 расположен на площадке ЦЗТ, Обособленного подразделения в пос. Угловое филиала ООО «РН-Аэро» по адресу: Приморский край, г. Артём, ул. Кишеневская, 3.

Эскиз общего вида резервуара приведен на рисунке 3. Фотография горловин и измерительного люка приведена на рисунке 2.

Нанесение знака поверки на средство измерений не предусмотрено.

ООО BOCrOKABTOMAiil Резервуар Зав.

I Дата изг.:

I Объем:

I Масса:

Рисунок 3 - Эскиз общего вида резервуара РГСпд-25

Пломбирование резервуара РГСпд-25 не предусмотрено.

Метрологические и технические характеристики

Таблица 1 -

Наименование характеристики	Значение
Номинальная вместимость, м3	25
Пределы допускаемой относительной погрешности определения вместимости, %	±0,25

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа	от -70 до +45 от 84,0 до 106,7
Средний срок службы, лет, не менее	30

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар горизонтальный стальной двустенный	РГСпд-25	1 шт.
Паспорт	-	1 шт.
Градуировочная таблица	-	1 шт.

Сведения о методиках (методах) измерений приведены в разделе 8 «Порядок работы» паспорта.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Общество     с     ограниченной

(ООО «Востокавтомаш»)

ИНН 2722079980

Юридический адрес: 680031, Хабаровский край, г. Хабаровск, ш. Матвеевское, д. 44, помещ. 10, оф. 2

Телефон: +7 (4212) 71-74-46

E-mail: info@azsdv.ru

Изготовитель

Общество с ограниченной (ООО «Востокавтомаш»)

ИНН 2722079980

Адрес: 680031, Хабаровский край, г. Хабаровск, ш. Матвеевское, д. 44, помещ. 10, оф. 2 Телефон: +7 (4212) 71-74-46

E-mail: info@azsdv.ru

Испытательный центр

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес места осуществления деятельности: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»

Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон/ факс: +7 (843) 272-70-62/(843) 272-00-32

Web-сайт: vniir.org

E-mail: office@vniir.org

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310592.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «08» июля 2024 г. № 1622

Регистрационный № 92610-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Термометры медицинские электронные DTF-60

Назначение средства измерений

Термометры медицинские электронные DTF-60 (далее по тексту - термометры) предназначены для измерений температуры тела человека оральным, ректальным и аксиллярным способами.

Описание средства измерений

Принцип действия термометров основан на измерении температуры тела с помощью термистора, включенного вместе с опорным резистором в цепь генератора. Измеренное значение температуры тела индицируется на экране жидкокристаллического дисплея.

Термометры состоят из пластикового корпуса с металлическим наконечником, внутри которого находится чувствительный элемент. На лицевой стороне корпуса находятся экран жидкокристаллического дисплея и кнопка включения/выключения термометра.

В термометрах имеется звуковая сигнализация включения и выключения, завершения цикла измерения температуры, а также режим автоматического отключения. В термометрах предусмотрена возможность индикации, после их включения, результата предыдущего измерения температуры и индикация разряда элемента питания. Питание осуществляется от внутренних элементов питания.

Нанесение знака поверки на термометры не предусмотрено.

Пломбирование термометров от несанкционированного доступа не предусмотрено.

Заводской номер термометров состоит из цифрового обозначения и наносится методом печати на корпус при помощи наклейки.

Общий вид термометров представлен на рисунке 1. Цветовая гамма корпуса термометров может быть изменена по решению Изготовителя в одностороннем порядке. Место нанесения заводского номера представлено на рисунке 2.

Рисунок 2 - Место нанесения заводского номера (А)

Программное обеспечение

Термометры имеют встроенное программное обеспечение (ПО) загружаемое в термометр на предприятии-изготовителе во время производственного цикла, размещенное внутри неразъемного корпуса, которое используется для проведения и обработки результатов измерений.

Конструкция средства измерений (СИ) исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон показаний температуры, °С	от +32,0 до +42,9
Диапазон измерений температуры, °С	от +32,0 до +42,0
Пределы допускаемой абсолютной погрешности измерений температуры, °С	±0,1
Дискретность отсчета, °С	0,1

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Напряжение питания (батарея типа LR 41 или AG3), В	1,5
Габаритные размеры (длинахширинахвысота), мм, не более	128х19х11
Масса (с установленным элементом питания), г, не более	9,2
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % - атмосферное давление, кПа	от +5 до +40 от 15 до 85 от 70 до 106

Знак утверждения типа

наносится на титульный инструкция по применению типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество шт./экз.
Термометр	DTF-60	1
Пластиковый футляр	-	1
Инструкция по применению	-	1
Элемент питания	LR 41 или AG3	1
Гарантийный талон	-	1

Сведения о методиках (методах) измерений

приведены в инструкции по применению п. 9 «Информация о потенциальных потребителях МИ и указания по использованию».

Нормативные документы, устанавливающие требования к средству измерений

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 1.1);

Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;

ГОСТ Р 50444-2020 «Приборы, аппараты и оборудование медицинские. Общие технические требования»;

Техническая документация Kangfu Medical Equipment Factory, Китай.

Правообладатель

Kangfu Medical Equipment Factory, Китай

Адрес: No.380 Ningkang East Road, 325600 Yueqing, Zhejiang, China

Телефон: +0577-62579618

Изготовитель

Kangfu Medical Equipment Factory, Китай

Адрес: No.380 Ningkang East Road, 325600 Yueqing, Zhejiang, China

Испытательный центр

Акционерное общество «Независимый институт испытаний медицинской техники» (АО «НИИМТ»)

Адрес: 115459, г. Москва, ул. Орджоникидзе, д. 11, стр. 42

Телефон: +7 (495) 669-30-39, 410-69-05,

E-mail: niimt2@niimt2.ru

Уникальный номер записи в реестре аккредитованных лиц № 30035-12.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «08» июля 2024 г. № 1622

Регистрационный № 92611-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Шунты переменного тока Fluke A40B

Назначение средств измерений

Шунты переменного тока Fluke A40B (далее по тексту - шунты) предназначены для измерений силы переменного тока в диапазоне частот от 20 Гц до 100 кГц.

Описание средства измерений

К настоящему типу СИ относятся шунты переменного тока Fluke A40B.

Таблица 1 - заводские

Наименование, обозначение и номинальное значение переменного тока	Заводской №
Шунты переменного тока Fluke A40B: 1 мА	419673501
10 мА	419673502
20 мА	419673503
50 мА	419673508
100 мА	419673507
200 мА	419673506
500 мА	419673505
1 А	419673504
2 А	419673497
5 А	419673498
10 А	419673499
20 А	419673500

Принцип действия шунтов основан на законе Ома: протекающий через шунт переменный ток вызывает падение напряжения на нем, которое измеряется либо термоэлектрическим преобразователем переменного напряжения, либо универсальным вольтметром. Шунты представляют собой резистивные элементы с малым значением частотной погрешности, заключенные в корпуса с установленными на них электрическими соединителями для подключения в цепь измеряемой силы тока и для измерения падения напряжения на шунте. Входные и выходные электрические соединители тип UHF (гнездо). Внешний вид шунтов в транспортном кейсе представлен на рисунке 1. Общий вид шунтов представлен на рисунке 2.

Нанесение знака поверки на шунты переменного тока Fluke A40B не предусмотрено.

Рисунок 1 - Внешний вид шунтов в транспортном кейсе

Рисунок 2 - Общий вид шунтов

Место нанесения пломбы в виде наклейки, исключающей несанкционированный доступ к внутренним элементам показано на рисунке 3. Заводской номер в цифровом формате нанесен на маркировочную наклейку, представленную на рисунке 4.

Метрологические и технические характеристики

Метрологические и технические характеристики шунтов приведены в таблицах 2 и 3.

Таблица 2 -

Номинальный ток шунта, I	Пределы допускаемой абсолютной погрешности, ± 1					Ю-6 • К • I, А
		Значения коэфф		ициента К при частоте
	20 Гц	1 кГц	10 кГц	30 кГц	70 кГц	100 кГц
1 мЛ	55	55	75	75	118	150
10 мЛ	26	26	26	26	26	100
20 мЛ	26	26	26	26	26	100
50 мЛ	23	23	23	23	23	100
100 мЛ	24	24	24	24	24	100
200 мЛ	26	26	26	26	26	100
500 мЛ	27	27	27	27	28	100
1 A	27	27	28	28	30	100
2 A	27	27	30	30	40	100
5 A	31	31	32	40	58	100
10 A	37	37	60	61	79	100
20 A	43	43	52	70	95	150

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Условия эксплуатации:
- диапазон температур окружающего воздуха, °С	от +13 до +33
- относительная влажность окружающего воздуха, %, не более	до 75
Габаритные размеры (В^Ш^Г), мм, не более: - 1 мЛ, 10 мЛ, 20 мЛ, 50 мЛ, 100 мЛ, 200 мЛ, 500 мЛ, 1 А, 2 А	70x70x124
- 5 А, 10 А, 20 А	130x130x210
Масса, кг, не более: - 1 мЛ, 10 мЛ, 20 мЛ, 50 мЛ, 100 мЛ, 200 мЛ, 500 мЛ, 1 А, 2 А, 5А, 10 А, 20 А	0,7
Наработка до отказа, ч, не менее	10000
Средний срок службы, лет	10

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность

Наименование	Обозначение	Количество, шт.
Шунты переменного тока Fluke A40B:
-  1 мА	зав. № 419673501	1
-  10 мА	зав. № 419673502	1
- 20 мА	зав. № 419673503	1
- 50 мА	зав. № 419673508	1
-  100 мА	зав. № 419673507	1
-  200 мА	зав. № 419673506	1
-  500 мА	зав. № 419673505	1
-   1 А	зав. № 419673504	1
- 2 А	зав. № 419673497	1
- 5 А	зав. № 419673498	1
-  10 А	зав. № 419673499	1
-  20 А	зав. № 419673500	1
Зарядное устройство для батарей активного шунта 1 мА	-	1
Руководство по эксплуатации, паспорт	-	1
Транспортировочный кейс	-	1

Сведения о методиках (методах) измерений

приведены в разделах «Указания по использованию» и «Калибровка» документа «Шунты переменного тока Fluke А40В. Руководство по эксплуатации» и в разделе 1.1 «Назначение» документа «Шунты переменного тока Fluke A40В. Паспорт».

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

Государственная поверочная схема для средств измерений силы переменного электрического тока от 1^10^-8 до 100 А в диапазоне частот от 1-10^-1 до 1^10⁶ Гц, утвержденная приказом Росстандарта от 17 марта 2022 г. № 668.

Правообладатель

«Fluke Corporation», США

Адрес: 6920 Seaway Blvd. Everett, WA 98203, USA

Телефон: 8 10 1 425 347 6100

Факс: 8 10 1 425 446 5116

Web-сайт: www.fluke.com

Изготовитель

«Fluke Corporation», США

Адрес: 6920 Seaway Blvd. Everett, WA 98203, USA

Телефон: 8 10 1 425 347 6100

Факс: 8 10 1 425 446 5116

Web-сайт: www.fluke.com

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон: (812) 251-76-01

Факс: (812) 713-01-14

Web-сайт: www.vniim.ru

Е-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314555.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «08» июля 2024 г. № 1622

Регистрационный № 92612-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Корректоры объема газа ТАУ-ТК

Назначение средства измерений

Корректоры объема газа ТАУ-ТК (далее - корректор) предназначены для измерения температуры газа, количества импульсов от счетчиков газа и приведения объема газа, измеренного счетчиком газа, к стандартным условиям с учетом измеренной температуры и подстановочных значений коэффициента сжимаемости и абсолютного давления.

Описание средства измерений
