№302 от 13.02.2018
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 31207
О переоформлении свидетельства об утверждении типа средства измерений № 55094 "Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ОАО "Черногорэнерго" с Изменением № 1" и внесении изменений в описание типа
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ13 февраля 2018 г. № 302
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 55094 «Система автоматизированная информационноизмерительная коммерческого учета электроэнергии (АИИС КУЭ) ОАО «Черногорэнерго» с Изменением № 1» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями ООО «Спецэнергопроект» от 29 января 2018 г. № 061-1/18-СЭП и № 061-1/18-СЭП/1 приказываю:
-
1. Внести изменения в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ОАО «Черногорэнерго» с Изменением № 1», зарегистрированную в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 39067-14, изложив его в новой редакции согласно приложению к настоящему приказу. Установить поверку по документу МП 206.1 -004-2018 «Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ОАО «Черногорэнерго» с Изменением № 1».Измерительные каналы. Методика поверки», утвержденному ФГУП «ВНИИМС» 19.01.2018 г.
-
2. Переоформить свидетельство об утверждении типа № 55094 «Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ОАО «Черногорэнерго» с Изменением № 1», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 39067-14, в связи с внесением изменений в документ на методику поверки.
-
3. Управлению метрологии (Е.Р. Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С.Голубев
подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕР I ИФИКА1 Е ЭИ
Сертификат: 00E1036ECDC011E780DAE0071B1B53CO41 Кому выдан: Голубев Сергей Сергеевич Действителен: с 20.11.2017 до 20.11.2018
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «13» февраля 2018 г. №302ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АПИС КУЭ) ОАО «Черногорэнерго» с Изменением № 1 Назначение средства измеренийСистема автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ОАО «Черногорэнерго» с Изменением № 1 (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.
Описание средства измеренийАИИС КУЭ представляет собой многофункциональную, многоуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерения.
АИИС КУЭ включает в себя следующие уровни:
-
1- й уровень - измерительно-информационные комплексы (ИИК), которые включают в себя трансформаторы тока (далее - ТТ) по ГОСТ 7746-2001, трансформаторы напряжения (далее - TH) по ГОСТ 1983-2001 и счетчики активной и реактивной электроэнергии по ГОСТ 30206-94, ГОСТ Р 52323-2005 в режиме измерений активной электроэнергии и по ГОСТ 26035-83, ГОСТ Р 52425-2005 в режиме измерений реактивной электроэнергии, вторичные измерительные цепи и технические средства приема-передачи данных. Метрологические и технические характеристики измерительных компонентов АИИС КУЭ приведены в таблицах 2-3.
-
2- й уровень - измерительно-вычислительный комплекс электроустановки (ИВКЭ), включающий в себя устройства сбора и передачи данных МИР УСПД-01 (далее - УСПД), каналообразующую аппаратуру.
-
3- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя каналообразующую аппаратуру, сервер баз данных (БД) АИИС КУЭ, автоматизированные рабочие места персонала (АРМ), радиочасы МИР РЧ-02 и программное обеспечение (далее - ПО) ПК «УЧЕТ ЭНЕРГОРЕСУРСОВ».
Измерительные каналы АИИС КУЭ (далее - ИК) состоят из трех уровней.
Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.
Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.
Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мощности на интервале времени усреднения 30 мин.
Цифровой сигнал с выходов счетчиков поступает на входы УСПД, которое обеспечивает сбор, хранение и передачу накопленной информации на верхний уровень АИИС КУЭ, а также обеспечивает дистанционный доступ к счетчикам.
На верхнем - третьем уровне системы существляется вычисление электроэнергии и мощности с учетом коэффициентов трансформации ТТ и TH, хранение поступающей информации в сервер БД АИИС КУЭ формирование отчетных документов.
Передача измерительной информации в заинтересованные организации осуществляется в виде макетов XML формата 80020 от сервера БД АИИС КУЭ посредством электронной почты по выделенному каналу связи по протоколу TCP/IP.
АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ), которая охватывает уровень ИИК, ИВКЭ и ИВК. АИИС КУЭ оснащена устройством синхронизации времени (радиочасы МИР РЧ-02), на основе приемника сигналов точного времени от спутников глобальной системы позиционирования (GPS). Часы сервера БД синхронизировании со временем радиочасов МИР РЧ-02, сличение времени ежесекундное. Часы УСПД синхронизированы с часами сервера БД, коррекция часов УСПД проводится при расхождении часов УСПД и времени сервера БД более чем на ± 1 с. Часы счетчиков синхронизируются с часами УСПД при каждом запросе данных, коррекция часов счетчиков проводится один раз в сутки при расхождении часов счетчика и УСПД более чем на ±1 с.
Журналы событий счетчика электроэнергии отражают: время (дата, часы, минуты, секунды) коррекции часов счетчика.
Журналы событий сервера БД и УСПД отражают: время (дата, часы, минуты, секунды) коррекции часов указанных устройств и расхождение времени в секундах корректируемого и корректирующего устройств в момент, непосредственно предшествующий корректировке.
Программное обеспечениеВ АИИС КУЭ ОАО «Черногорэнерго» с Изменением № 1 используется ПО ПК «УЧЕТ ЭНЕРГОРЕСУРСОВ» версии не ниже 2.1, в состав которого входят программы, указанные в таблице 1. ПО ПК «УЧЕТ ЭНЕРГОРЕСУРСОВ» обеспечивает защиту программного обеспечения и измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПО ПК «УЧЕТ ЭНЕРГОРЕСУРСОВ».
Таблица 1 - Метрологические значимые модули ПО
|
Наименование программного обеспечения |
Идентификационно е наименование программного обеспечения |
Номер версии (идентификацио нный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатор а программного обеспечения |
|
1 |
2 |
3 |
4 |
5 |
|
МИР Сервера Тревог |
AlarmServerVAlarm Cfg.dll |
1.0.0.17 |
ac64a9d1b6d0bd7aa 5d63al72d2bdae5 |
md5 |
|
Сервер тревог |
AlarmServerVAlarm S rv.exe |
2.0.0.135 |
f77c90eac79a2cacd8 e5656167cc63a2 |
md5 |
|
SCAD А МИР |
AlarmViewer\Alarm View, ocx |
1.1.1.15 |
0bd990a61d53e8755 2da00bcdb6f3b87 |
md5 |
|
SCADA МИР |
AlarmVie wer\Alarm Worker3.exe |
1.1.1.4 |
530fd39047bebb240 a48cbf582a3d6c3 |
md5 |
|
SCADA МИР |
Aristo\aristo.exe |
1.0.0.3 |
3cl842a7d039715aa 4425d8bee980d5e |
md5 |
|
Сервер авторизации |
AuthServer\AuthCnf g.dll |
2.1.0.5 |
b0fc2c20b022efl9f2 86ebd23fl 1188c |
md5 |
|
1 |
2 |
3 |
4 |
5 |
|
Сервер авторизации |
AuthServer\AuthServ.exe |
2.0.0.2 |
Iadfcc25983d8f7d2 7281202788c2a58 |
md5 |
|
МИР Центр управления |
ControlCenterAuth\starter.ex е |
3.0.0.25 |
f6eaae95770b43492 0f5478c50e66db7 |
md5 |
|
Конфигуратор контроллерова МИР |
ControllerCfgMir_014\Contr ollerCfgMir.exe |
1.0.2.33 |
35d83f7c37df50358 76alc68e21d782c |
md5 |
|
ПК «Учет энергоресурсов » |
EnergyRes\Account.exe |
1.0.2.55 |
78168613562b6227 d28c90335ad4cfd9 |
md5 |
|
Учет энергоресурсов |
EnergyRes\AppConf.dll |
2.1.0.218 |
47a9440cc7024a0b6 42603e8acf67431 |
md5 |
|
Учет энергоресурсов |
EnergyRes\APPSERV.DLL |
2.1.0.670 |
cd00abbb467afa2c2 cb9al9d2bl6f01b |
md5 |
|
Учет энергоресурсов |
EnergyRes\AUTOUPD.EXE |
2.1.0.91 |
30a5f29d4b899f48e abdd76a7ea674c6 |
md5 |
|
Учет энергоресурсов |
EnergyRes\CalcPowers. exe |
2.1.1.8 |
e2c2d830bc2e93e5e 8fc5c9593b89164 |
md5 |
|
ПК «Учет энергоресурсов» |
EnergyRes\ENERG Y ADMI N.EXE |
1.1.3.39 |
5e3b414d8ba3ba937 95ec5c0fl42cfl)7 |
md5 |
|
Учет энергоресурсов |
EnergyRes\ImpExpXML.dll |
2.1.0.116 |
42f0006ede04c3d9d f633blffOb3fe5d |
md5 |
|
The cURL library |
EnergyRes\libcurl_ex.dll |
7.20.0.0 |
2bee3f3 5 8efb6dc64c 9688939d0810ae |
md5 |
|
MirlmpExp |
EnergyRes\MirlmpExp.exe |
2.4.5.6 |
9d6e32f0a01c29623 83e9a5d806ae3a4 |
md5 |
|
Учет энергоресурсов |
EnergyRes\ReplSvc.exe |
2.1.0.100 |
9d3d9232247d0604 d278d0ba6a6dl950 |
md5 |
|
Учет энергоресурсов |
EnergyRes\Reports2.exe |
2.10.0.587 |
d7546c 15ffac 1 fcbcO a5cd493f633379 |
md5 |
|
Borland Socket Server |
EnergyRes\scktsrvr.exe |
11.1.2902.1 0492 |
aed35de2c9e8f84e5 9510c777d9355dd |
md5 |
|
Служба сбора данных |
EnergyRes\ServiceDataCaptu re.exe |
1.0.2.11 |
2be9d9d942ad0c7c8 01e268da6780c67 |
md5 |
|
EnergyRes\SPECIFICNORM .DLL |
1.0.0.109 |
6d88f8be081970bbc 18c6f8f282377a5 |
md5 | |
|
SpecificNorm |
EnergyRes\SpecificNorm.exe |
1.1.2.11 |
451506f4cdc84024f 61d73fe3ba5efce |
md5 |
|
Учет энергоресурсов |
EnergyRes\WatchDog.exe |
2.1.0.28 |
e471f967897cl23ab 424dddlc517617a |
md5 |
|
Учет энергоресурсов |
EnergyRes\WebServ.exe |
2.1.0.88 |
9cdlb88c5d22b713a f6acf6bb254c8f6 |
md5 |
|
Каскад |
GoldenWay\goldenway.exe |
1.2.0.18 |
3c0a24e1cb9bc0IbO d5f532487eebde4 |
md5 |
|
ПК Центр синхронизации времени |
GPSServer\GPSCnfg.dll |
1.0.0.2 |
0db7f9859e3e4e6b2 362aae9a5106fe8 |
md5 |
|
1 |
2 |
3 |
4 |
5 |
|
ПК Центр синхронизации времени |
GPSServer\GPSService.exe |
1.0.0.2 |
Ь323е928аЬсс5ае 1 с e623cl58f22be7c |
md5 |
|
ПК Центр синхронизации времени |
GPS S erverVMonitorGP S. ехе |
1.0.0.2 |
ае547еаЗП1465а08 8e4aleeO79fT7cb |
md5 |
|
ОРС сервер «Омь» |
OPCServerV30\MirDrv.dll |
2.2.2.180 |
d54b64aldd0f02421 52e7d79fa99e7c9 |
md5 |
|
Библиотека драйверов «Канал счетчика электроэнергии » |
OPCServerV 3 O\Plugins\ECh annel.dll |
2.0.0.0 |
82cb2bd92be53e4ea 6229a6b0584444f |
md5 |
|
Библиотека драйверов «Счетчики электрические» |
OPCServerV30\Plugins\SchE lectric.dll |
4.1.3.1 |
a2d66d6a71fa575d6 9fc5593a4d3al64 |
md5 |
|
Библиотека драйверов «Системный монитор» |
OPCServerV 3 O\Plugins\Sy sE vent.dll |
1.0.2.2 |
30397da31e4736dd4 3172942d59f67b6 |
md5 |
|
ОРС сервер |
OPCServerV30\ServerOm3.e xe |
3.1.0.28 |
e8b38b56979871f96 572216af31bd384 |
md5 |
|
Конфигуратор УСПД |
USPDConfVUSPDConfEx.ex e |
4.0.5.195 |
b20d92b46e861b06 02ed283fa07b5ccb |
md5 |
|
Конфигуратор УСПД |
USPDConf\USPDConfEx_0 ld.exe |
4.0.0.179 |
8030b932f43236770 f233b97e0aflc23 |
md5 |
|
CodeGear RAD Studio |
WebCalcPowers\Borland.Del phi.dll |
12.0.3210.1 7555 |
314eb92f881d9a9d7 8el48bfaad3fad0 |
md5 |
|
CodeGear RAD Studio |
WebCalcPowers\Borland.Vcl .dll |
12.0.3210.1 7555 |
19fdflad36b0578f4 7f5e56b0ff3flff |
md5 |
|
CodeGear RAD Studio |
WebCalcPowers\Borland.Vcl DbRtl.dll |
12.0.3210.1 7555 |
14c5ee3910809a290 4e6ddl89a757096 |
md5 |
|
CodeGear RAD Studio |
WebCalcPowers\Borland. Vol DSnap.dll |
12.0.3210.1 7555 |
74df685b9c43d2467 d24d9f4b5f5159e |
md5 |
|
CodeGear RAD Studio |
WebCalcPowers\Borland.Vcl Rtl.dll |
12.0.3210.1 7555 |
36aa1ea4a30938e29 c84ffa94cb57f09 |
md5 |
|
Assembly imported from type library 'AppServ'. |
WebCalcPowers\Interop.App Serv.dll |
1.0.0.0 |
91658c883821f53f3 bc9d85636b07477 |
md5 |
|
Assembly imported from type library 'Midas'. |
WebCalcPowers\Interop.Mid as.dll |
1.0.0.0 |
af52101ffle8d64cf3 9c5664bc9f45e8 |
md5 |
|
SilverKeeper |
W ebCalcPo wers\S il verKeepe r.exe |
1.2.0.12 |
0a39c82907fed4cdb e5a7b9b94ee4ab9 |
md5 |
|
ПК «Учет энергоресурсов» |
Копия EnergyRes\ACCOUNT.EXE |
1.0.2.43 |
elb81ad39ea77f50b 79c79dca212051a |
md5 |
|
Учет энергоресурсов |
Копия EnergyRes\APPCONF.DLL |
1.9.6.203 |
3c62e8ba639519e5b 9c87f8cbe68826a |
md5 |
|
Учет энергоресурсов |
Копия EnergyRes\APPSERV.DLL |
2.1.0.661 |
fll81ce847d7elae4 e0d9294389d37d6 |
md5 |
|
Учет энергоресурсов |
Копия EnergyRes\AUTOUPD.EXE |
1.9.6.84 |
89c55753flfal9c5b 8434bbf03a94266 |
md5 |
|
1 |
2 |
3 |
4 |
5 |
|
ПК «Учет энергоресурсов» |
Копия EnergyRes\ENERG У ADMI N.EXE |
1.1.3.27 |
a6bebafd598fOf95d3 ef4e8e8d045fe5 |
md5 |
|
Учет энергоресурсов |
Копия EnergyRes\IMPEXPXML.D LL |
1.9.6.104 |
6е51ccOda17baf4ac 059f5ffd229183a |
md5 |
|
MirlmpExp |
Копия EnergyRes\MirImpExp.exe |
2.3.1.680 |
e94e66d3bf87cb9fcf 6fce887ecaa21a |
md5 |
|
Учет энергоресурсов |
Копия EnergyRes\REPLSVC.EXE |
1.9.6.98 |
134668b26fd75d025 802e5bb2fl4fl97 |
md5 |
|
Учет энергоресурсов |
Копия EnergyRes\REPORTS2.EXE |
2.6.6.473 |
f92645d26b7bd2546 da44b3936b2aclb |
md5 |
|
Borland Socket Server |
Копия EnergyRes\ScktSrvr.exe |
11.1.2902.1 0492 |
afde45c0f793a25ffe bafb5895c9cd30 |
md5 |
|
Служба сбора данных |
Копия EnergyRes\ServiceDataCaptu re.exe |
1.0.2.8 |
688132dbe68075bb 477fa721135e4f62 |
md5 |
|
Копия EnergyRes\SPECIFICNORM .DLL |
1.0.0.109 |
6d88f8be081970bbc 18c6f8f282377a5 |
md5 | |
|
Учет энергоресурсов |
Копия EnergyRes\WatchDog.exe |
1.9.5.26 |
a04fcb867577a8e9a 321f6188bb67351 |
md5 |
|
Учет энергоресурсов |
Копия EnergyRes\WebServ.exe |
1.8.0.3 |
a233572d5b340638 43210110f3bl2647 |
md5 |
|
Microsoft Visual С++ 2010 х86 Redistributable |
Скрипт MD5\vcredist x86.exe |
10.0.30319. 1 |
b88228d5fef4b6dc0 19d69d4471f23ec |
md5 |
ПО «УЧЕТ ЭНЕРГОРЕСУРСОВ» не влияет на метрологические характеристики ИК АИИС КУЭ, указанные в таблице 2.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Состав измерительных каналов АИИС КУЭ и их основные метрологические характеристики приведены в таблице 2.
Таблица 2 - Состав измерительных каналов АИИС КУЭ и их основные метрологические характеристики
Измерительные компоненты
Наименование объекта
Номер ИК
ПС 110/35/6кВ «Большечерногорская»
Метрологические характеристики ИК
Счётчик
УСПД
Вид электроэнергии
|
1 |
Фидер 35кВ №1 |
ТФЗМ 35А-У1 Кл. т. 0,5 300/5 Зав. № 39949; Зав. №68110 |
|
2 |
Фидер 35кВ №2 |
ТОЛ-СВЭЛ-35 III Кл. т. 0,2S 300/5 Зав. № 1298085; Зав. № 1298086 |
|
3 |
Фидер 35кВ №3 |
ТФН-35М Кл. т. 0,5 300/5 Зав. № 904; Зав. №21205 |
НАМИ-35 УХЛ1
Кл. т. 0,5 35000/100 Зав. № 468
НАМИ-35 УХЛ1
Кл. т. 0,5 35000/100 Зав. № 476
СЭТ-4ТМ.03.01
Кл. т. 0,5S/l,0
Зав. №0110054209
СЭТ-4ТМ.03.01
Кл. т. 0,5S/l,0
Зав. №0108051023
СЭТ-4ТМ.03.01
Кл. т. 0,5S/l,0
Зав. №0108050109
МИР
УСПД-01 Зав. №
11061

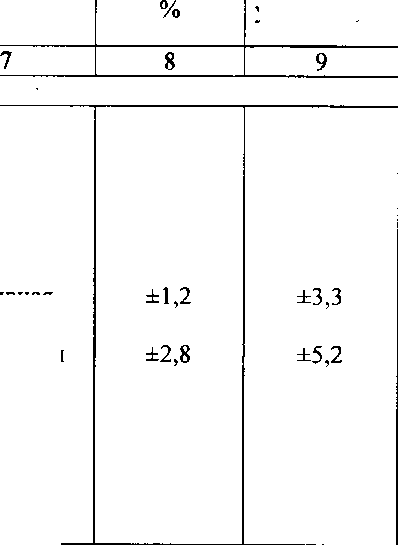

Погрешность в рабочих условиях, %
Основная погрешность,
реактивная
активная
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
4 |
Фидер 35кВ №4 |
ТОЛ-СВЭЛ-35 III Кл. т. 0,2S 300/5 Зав. № 1298083; Зав. № 1298084 |
НАМИ-35 УХЛ1 Кл. т. 0,5 35000/100 Зав. № 468 |
СЭТ-4ТМ.03.01 Кл. т. 0,5S/l,0 Зав. №0108050106 |
МИР УСПД-01 Зав. № 11061 |
активная реактивная |
±1,2 ±2,8 |
±3,3 ±5,2 |
|
ПС 111 |
Э/35/6кВ «Каскад» | |||||||
|
5 |
Фидер 35кВ №1 |
ТФЗМ 35А-ХЛ1 Кл. т. 0,5 400/5 Зав. №27017; Зав. №27019 |
НАМИ-35 УХЛ1 Кл. т. 0,5 35000/100 Зав. № 111 |
СЭТ-4ТМ.03.01 Кл. т. 0,5S/l,0 Зав. №0109058129 |
МИР УСПД-01 Зав. № 11064 |
активная реактивная |
±1,2 ±2,8 |
±3,3 ±5,2 |
|
6 |
Фидер 35кВ №3 |
ТФЗМ 35А-У1 Кл. т. 0,5 400/5 Зав. № 27032; Зав. №27016 |
НАМИ-35 УХЛ1 Кл. т. 0,5 35000/100 Зав. № 10 |
СЭТ-4ТМ.03.01 Кл. т. 0,5S/l,0 Зав. №0109058201 | ||||
|
7 |
Фидер 35кВ №4 |
ТФЗМ 35А-ХЛ1 Кл. т. 0,5 200/5 Зав. № 40507; Зав. № 40384 |
СЭТ-4ТМ.03.01 Кл. т. 0,5S/l,0 Зав. №0109058045 | |||||
|
ПС по |
/35/6кВ «КНС-14» | |||||||
|
8 |
Фидер 35кВ №1 |
ТФН-35М Кл. т. 0,5 300/5 Зав. №21621 ТФЗМ 35А-У1 Кл. т. 0,5 300/5 Зав. № 40857 |
НАМИ-35 УХЛ1 Кл. т. 0,5 35000/100 Зав. № 78 |
СЭТ-4ТМ.03.01 Кл. т. 0,5S/1,0 Зав. №0108051031 |
МИР УСПД-01 Зав. № 11066 |
активная реактивная |
±1,2 ±2,8 |
±3,3 ±5,2 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
9 |
Фидер 35кВ №2 |
ТФН-35М Кл. т. 0,5 200/5 Зав. № 4908; Зав. № 4975 |
НАМИ-35 УХЛ1 Кл. т. 0,5 35000/100 Зав. № 78 |
СЭТ-4ТМ.03.01 Кл. т. 0,58/1,0 Зав. №0109058053 |
МИР УСПД-01 Зав. № 11066 |
активная реактивная |
±1,2 ±2,8 |
±3,3 ±5,2 |
|
10 |
Фидер 35кВ №3 |
ТФН-35М Кл. т. 0,5 300/5 Зав. № 15732; Зав. № 17777 |
НАМИ-35 УХЛ1 Кл. т. 0,5 35000/100 Зав. № 61 |
СЭТ-4ТМ.03.01 Кл. т. 0,58/1,0 Зав. №0109058067 | ||||
|
11 |
Фидер 35 кВ №4 |
ТФЗМ 35А-У1 Кл. т. 0,5 150/5 Зав. №50333; Зав. № 29829 |
СЭТ-4ТМ.03.01 Кл. т. 0,5S/l,0 Зав. №0109058010 | |||||
|
ПС 11С |
/35/6кВ «КНС-32» | |||||||
|
12 |
Фидер 35кВ №1 |
ТФЗМ35А-ХЛ1 Кл. т. 0,5 300/5 Зав. №40156; Зав. №40154 |
НАМИ-35 УХЛ1 Кл. т. 0,5 35000/100 Зав. № 1106 |
СЭТ-4ТМ.03.01 Кл. т. 0,5S/1,0 Зав. №0109058147 |
МИР УСПД-01 Зав. № 11062 |
активная реактивная |
±1,2 ±2,8 |
±3,3 ±5,2 |
|
13 |
Фидер 35кВ №2 |
ТФЗМ 35А-ХЛ1 Кл. т. 0,5 300/5 Зав. №43692; Зав. № 42755 |
СЭТ-4ТМ.03.01 Кл. т. 0,58/1,0 Зав. №0109058102 | |||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
14 |
Фидер 35кВ №3 |
ТФЗМ 35А-ХЛ1 Кл. т. 0,5 300/5 Зав. № 72233; Зав. № 72234 |
НАМИ-35 УХЛ1 Кл. т. 0,5 35000/100 Зав. № 1105 |
СЭТ-4ТМ.03.01 Кл. т. 0,5S/l,0 Зав. №0109058154 |
МИР УСПД-01 Зав. № 11062 |
активная реактивная |
±1,2 ±2,8 |
±3,3 ±5,2 |
|
15 |
Фидер 35 кВ №4 |
ТФЗМ 35А-ХЛ1 Кл. т. 0,5 300/5 Зав. №72235; Зав. № 72231 |
СЭТ-4ТМ.03.01 Кл. т. 0,5S/l,0 Зав. №0109057141 | |||||
|
ПС 110/35/6кВ «Малочерногорская» | ||||||||
|
16 |
Фидер 35кВ №1 |
ТФЗМ35А-У1 Кл. т. 0,5 100/5 Зав. № 32955; Зав. № 33275 |
НАМИ-35 УХЛ1 Кл. т. 0,5 35000/100 Зав. № 110 |
СЭТ-4ТМ.03.01 Кл. т. 0,5S/l,0 Зав. №0110055129 |
МИР УСПД-01 Зав. № 11067 |
активная реактивная |
±1,2 ±2,8 |
±3,3 ±5,2 |
|
17 |
Фидер 35кВ №2 |
ТФЗМ35А-У1 Кл. т. 0,5 200/5 Зав. № 27265; Зав. №33873 |
СЭТ-4ТМ.03.01 Кл. т. 0,5S/l,0 Зав. №0108053036 | |||||
|
18 |
Фидер 35 кВ №3 |
ТФЗМ35А-У1 Кл. т. 0,5 100/5 Зав. № 32934; Зав. № 32924 |
НАМИ-35 УХЛ1 Кл. т. 0,5 35000/100 Зав. № 280 |
СЭТ-4ТМ.03.01 Кл. т. 0,5S/l,0 Зав. № 0108053004 | ||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
19 |
Фидер 35кВ №4 |
ТФЗМ 35А-У1 Кл. т. 0,5 200/5 Зав. № 26334; Зав. № 33867 |
НАМИ-35 УХЛ1 Кл. т. 0,5 35000/100 Зав. № 280 |
СЭТ-4ТМ.03.01 Кл. т. 0,5S/l,0 Зав. №0109058026 |
МИР УСПД-01 Зав. № 11067 |
активная реактивная |
±1,2 ±2,8 |
±3,3 ±5,2 |
|
ПС 110/35/6кВ «Молодежная» | ||||||||
|
20 |
Фидер 35кВ №1 |
ТФН-35М Кл. т. 0,5 200/5 Зав. № 9034; Зав. №8216 |
НАМИ-35 УХЛ1 Кл. т. 0,5 35000/100 Зав. № 109 |
СЭТ-4ТМ.03.01 Кл. т. 0,5S/l,0 Зав. №0109057234 |
МИР УСПД-01 Зав. № 11065 |
активная реактивная |
±1,2 ±2,8 |
±3,3 ±5,2 |
|
21 |
Фидер 35 кВ №2 |
ТФН-35М Кл. т. 0,5 200/5 Зав. № 6029; Зав. №5821 |
СЭТ-4ТМ.03.01 Кл. т. 0,5S/l,0 Зав. №01080501И | |||||
|
22 |
Фидер 35 кВ №3 |
ТФН-35М Кл. т. 0,5 300/5 Зав. № 10755; Зав. № 10637 |
НАМИ-35 УХЛ1 Кл. т. 0,5 35000/100 Зав. № 113 |
СЭТ-4ТМ.03.01 Кл. т. 0,5S/l,0 Зав. №0108051049 | ||||
|
23 |
Фидер 35 кВ №4 |
GIF40,5 Кл. т. 0,2S 400/5 Зав. № 09/30627227; Зав. № 09/30627228 |
СЭТ-4ТМ.03.01 Кл. т. 0,5S/l,0 Зав. №0109058048 | |||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
ПС 110/35/6кВ «Негус» | ||||||||
|
24 |
Фидер 35кВ №1 |
ТОЛ-СЭЩ-35-IV Кл. т. 0,5S 600/5 Зав. №00552-15; Зав. № 00550-15; Зав. № 00551-15 |
3HOM-35-65 Кл. т. 0,5 35ООО:л/3/1ОО:а/3 Зав. № 1285739; Зав. № 1281133; Зав. № 1426471 |
СЭТ-4ТМ.03.01 Кл. т. 0,5S/l,0 Зав. №0108050238 |
МИР УСПД-01 Зав. № 11060 |
активная реактивная |
±1,2 ±2,8 |
±3,3 ±5,2 |
|
25 |
Фидер 35 кВ №2 |
ТОЛ-СЭЩ-35-IV Кл. т. 0,5S 300/5 Зав. №00545-15; Зав. № 00546-15; Зав. № 00544-15 |
СЭТ-4ТМ.03.01 Кл. т. 0,5S/l,0 Зав. №0108050234 | |||||
|
26 |
Фидер 35кВ №3 |
ТОЛ-СЭЩ-35-IV Кл. т. 0,5S 600/5 Зав. №00547-15; Зав. №00548-15; Зав. №00549-15 |
3HOM-35-65 Кл. т. 0,5 35000:^3/100:^3 Зав. № 1285620; Зав. № 1048136; Зав. № 12853741 |
СЭТ-4ТМ.03.01 Кл. т. 0,5S/l,0 Зав. №0108050231 | ||||
|
27 |
Фидер 35кВ №4 |
ТОЛ-СЭЩ-35-IV Кл. т. 0,5S 400/5 Зав. №00539-15; Зав. №00537-15; Зав. №00538-15 |
СЭТ-4ТМ.03.01 Кл. т. 0,5S/l,0 Зав. № 0108050227 | |||||
|
1 2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 | |
|
ПС 110/35/6кВ «Новомолодежная» | ||||||||
|
28 |
Фидер 35кВ №1 |
ТФЗМ35А-У1 Кл. т. 0,5 200/5 Зав. №26314; Зав. №31228 |
НАМИ-35 УХЛ1 Кл. т. 0,5 35000/100 Зав. № 107 |
СЭТ-4ТМ.03.01 Кл. т. 0,5S/l,0 Зав. № 0109055154 |
МИР УСПД-01 Зав. № 11072 |
активная реактивная |
±1,2 ±2,8 |
±3,3 ±5,2 |
|
29 |
Фидер 35 кВ №2 |
ТФЗМ 35А-У1 Кл. т. 0,5 200/5 Зав. №31305; Зав. №31213 |
СЭТ-4ТМ.03.01 Кл. т. 0,5S/l,0 Зав. №0109058073 | |||||
|
30 |
Фидер 35кВ №3 |
ТФЗМ 35А-ХЛ1 Кл. т. 0,5 200/5 Зав. №38921; Зав. № 38976 |
3HOM-35-65 Кл. т. 0,5 35000:л/3/100:л/3 Зав. № 1280524; Зав. № 1280504; Зав. № 1280552 |
СЭТ-4ТМ.03.01 Кл. т. 0,5S/l,0 Зав. №0109058022 | ||||
|
31 |
Фидер 35кВ №4 |
ТФЗМ 35А-ХЛ1 Кл. т. 0,5 200/5 Зав. №38911; Зав. № 38975 |
СЭТ-4ТМ.03.01 Кл. т. 0,5S/l,0 Зав. №0109057112 | |||||
|
ПС 110/35/6кВ «Большечерногорская» г |
РУ-бкВ | |||||||
|
32 |
Ввод №1 - 6кВ яч.№22 |
ТЛШ-10УЗ Кл. т. 0,5S 3000/5 Зав. № 1757; Зав. № 1759 |
НТМИ-6-66 Кл. т. 0,5 6000/100 Зав. № 1972 |
СЭТ-4ТМ.03.01 Кл. т. 0,5S/l,0 Зав. №0109057241 |
МИР УСПД-01 Зав. № 11061 |
активная реактивная |
±1,2 ±2,8 |
±3,4 ±6,2 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
9 | |
|
33 |
Ввод №2 - 6кВ яч.№9 |
ТЛШ-10УЗ Кл. т. 0,5S 3000/5 Зав. № 1786; Зав. № 1788 |
НТМИ-6-66 Кл. т. 0,5 6000/100 Зав. №2131 |
СЭТ-4ТМ.03.01 Кл. т. 0,5S/l,0 Зав. №0108051035 |
МИР УСПД-01 Зав. № 11061 |
активная реактивная |
±1,2 ±2,8 |
±3,4 ±6,2 |
|
34 |
ТСН №1 яч.№19 |
ТОП-0,66 Кл. т. 0,5S 50/5 Зав. № 1033275; Зав. № 1033243; Зав. № 1033276 |
- |
СЭТ-4ТМ.03.09 Кл. т. 0,5S/l,0 Зав. № 0004052440 |
активная реактивная активная реактивная |
±1,0 ±2,3 |
±3,3 ±6,1 | |
|
35 |
ТСН №2 яч.№12 |
ТОП-0,66 Кл. т. 0,5S 50/5 Зав. № 1034145; Зав. № 1034135; Зав. № 1034147 |
- |
СЭТ-4ТМ.03.09 Кл. т. 0,5S/l,0 Зав. № 0004052741 | ||||
|
ПС 110/35/бк] |
В «КНС-14» ЗРУ-бкВ |
№1 | ||||||
|
36 |
Ввод 6кВ №1 яч.№1 |
ТЛК-10 Кл. т. 0,5 300/5 Зав. № 1519; Зав. № 1461 |
Н АМИТ-10 Кл. т. 0,5 6000/100 Зав. № 0058 |
СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Зав. № 0002056469 |
МИР УСПД-01 Зав. № 11066 |
активная реактивная |
±1Д ±2,6 |
±3,0 ±4,6 |
|
37 |
Ввод 6кВ №2 яч.№18 |
ТЛК-10 Кл. т. 0,5 300/5 Зав. № 1655; Зав. № 1669 |
Н АМИТ-10 Кл. т. 0,5 6000/100 Зав. № 0073 |
СЭТ-4ТМ.03.01 Кл. т. 0,5S/l,0 Зав. №0109057096 |
активная реактивная |
±1,2 ±2,8 |
±3,3 ±5,2 | |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
40 |
ТСН-1 яч.№2 |
ТОП-0,66 Кл. т. 0,5S 50/5 Зав. № 1034122; Зав. № 1034125; Зав. № 1034126 |
- |
СЭТ-4ТМ.03.09 Кл. т. 0,5S/l,0 Зав. № 0004052891 |
МИР УСПД-01 Зав. № 11066 |
активная реактивная |
±1,0 ±2,3 |
±3,3 ±6,1 |
|
41 |
ТСН-2 яч.№19 |
ТОП-0,66 Кл. т. 0,5S 50/5 Зав. № 1034131; Зав. № 1034130; Зав. № 1034133 |
- |
СЭТ-4ТМ.03.09 Кл. т. 0,5S/l,0 Зав. №0004051256 | ||||
|
ПС 110/35/бк! |
В «КНС-14» ЗРУ-бкВ |
№2 | ||||||
|
38 |
Ввод 6кВ №1 яч.№5 |
ТЛО-Ю Кл. т. 0,5S 3000/5 Зав. № 16-8258; Зав. № 16-8260; Зав. № 16-8255 |
НАЛИ-СЭЩ Кл. т. 0,5 6000/100 Зав. № 00268-16 |
СЭТ-4ТМ.03.01 Кл. т. 0,5S/l,0 Зав. №0108050245 |
МИР УСПД-01 Зав. № 11066 |
активная реактивная |
±1,2 ±2,8 |
±3,3 ±5,2 |
|
39 |
Ввод 6кВ №2 яч.№16 |
ТЛО-Ю Кл. т. 0,5S 3000/5 Зав. № 16-8252; Зав. № 16-8253; Зав. № 16-8254 |
НАЛИ-СЭЩ Кл. т. 0,5 6000/100 Зав. №00270-16 |
СЭТ-4ТМ.03.01 Кл. т. 0,5S/l,0 Зав. №0108051048 | ||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
ПС 110/35/6кВ «КНС-32» ЗРУ-6к] |
В | |||||||
|
42 |
Ввод №1 - 6кВ яч.№9 |
тол-нтз-ю Кл. т. 0,5S 3000/5 Зав. № 10307; Зав. № 10306; Зав. № 10402 |
НАЛИ-СЭЩ Кл. т. 0,5 6000/100 Зав. № 00470-14 |
СЭТ-4ТМ.03.01 Кл. т. 0,5S/l,0 Зав. №0108050171 |
МИР УСПД-01 Зав. № 11062 |
активная реактивная |
±1,2 ±2,8 |
±3,3 ±5,2 |
|
43 |
Ввод №2 - 6кВ яч.№19 |
ТОЛ-НТЗ-Ю Кл. т. 0,5S 3000/5 Зав. № 10223; Зав. № 10403; Зав. № 10308 |
НАЛИ-СЭЩ Кл. т. 0,5 6000/100 Зав. №00459-14 |
СЭТ-4ТМ.03.01 Кл. т. 0,5S/l,0 Зав. №0108051042 | ||||
|
44 |
ТСН№1 яч.№13 |
ТОП-0,66 Кл. т. 0,5S 50/5 Зав. № 1033249; Зав. № 1033274; Зав. № 1033248 |
- |
СЭТ-4ТМ.03.09 Кл. т. 0,5S/l,0 Зав. №0004051190 |
активная реактивная |
±1,0 ±2,3 |
±3,3 ±6,1 | |
|
45 |
ТСН №2 яч.№22 |
ТОП-0,66 Кл. т. 0,5S 50/5 Зав. № 1034149; Зав. № 1034146; Зав. № 1034115 |
- |
СЭТ-4ТМ.03.09 Кл. т. 0,5S/l,0 Зав. №0004050418 | ||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
ПС 110/35/6кВ «1 |
VI ал очер но горская» ЗРУ-бкВ | |||||||
|
46 |
Ввод 1 - 6кВ яч.№13 |
ТВЛМ-10 Кл. т. 0,5 1000/5 Зав. №58134; Зав. № 58068 |
НТМИ-6-66 Кл. т. 0,5 6000/100 Зав. № ПТПАК |
СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Зав. №0108054164 |
МИР УСПД-01 Зав. № 11067 |
активная реактивная |
±1,1 ±2,6 |
±3,0 ±4,6 |
|
47 |
Ввод 2 -6кВ яч.№6 |
ТВЛМ-10 Кл. т. 0,5 1000/5 Зав. № 58759; Зав. № 13555 |
НТМИ-6-66 Кл. т. 0,5 6000/100 Зав. № СТПКП |
СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Зав. №0109052018 | ||||
|
48 |
ТСН-1 |
ТОП-0,66 Кл. т. 0,5S 50/5 Зав. № 1034157; Зав. № 1034136; Зав. № 1034134 |
- |
СЭТ-4ТМ.03.09 Кл. т. 0,5S/l,0 Зав. №0004051212 |
активная реактивная ------------------.---— |
±1,0 ±2,3 |
±3,3 ±6,1 | |
|
49 |
ТСН-2 |
ТОП-0,66 Кл. т. 0,5S 50/5 Зав. № 1034116; Зав. № 1034150; Зав. № 1034123 |
- |
СЭТ-4ТМ.03.09 Кл. т. 0,5S/l,0 Зав. № 0004052447 | ||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
ПС 110/35/6кВ «Молодежная» ЗРУ-бкВ | ||||||||
|
50 |
Ввод - 6кВ №1 яч.№1 |
ТОЛ-10-1 Кл. т. 0,5S 2000/5 Зав. № 14867; Зав. № 14880; Зав. № 14865 |
НАМИТ-10-2 УХЛ2 Кл. т. 0,5 6000/100 Зав. № 0583 |
СЭТ-4ТМ.03.01 Кл. т. 0,5S/l,0 Зав. №0109054038 |
МИР УСПД-01 Зав. № 11065 |
активная реактивная |
±1,2 ±2,8 |
±3,4 ±6,2 |
|
51 |
Ввод - 6кВ №2 яч.№21 |
ТОЛ-10-1 Кл. т. 0,5S 2000/5 Зав. № 14864; Зав. № 14866; Зав. № 14863 |
НАМИТ-10-2 УХЛ2 Кл. т. 0,5 6000/100 Зав. № 0578 |
СЭТ-4ТМ.03.01 Кл. т. 0,5S/l,0 Зав. №0109058214 | ||||
|
ПС 110/35/6кВ «Негус» ЗРУ-бкВ | ||||||||
|
52 |
Ввод 1 -6кВ яч.№1 |
ТОЛ-10-1 Кл. т. 0,5 2000/5 Зав. № 12021; Зав. № 12023; Зав. № 12426 |
НАМИТ-10-2 УХЛ2 Кл. т. 0,2 6000/100 Зав. № 0582 |
СЭТ-4ТМ.03.01 Кл. т. 0,5S/l,0 Зав. №0011042198 |
МИР УСПД-01 Зав. № 11060 |
активная реактивная |
±1,2 ±2,8 |
±3,3 ±5,2 |
|
53 |
Ввод 2 - 6кВ яч.№27 |
ТОЛ-Ю-1 Кл. т. 0,5 2000/5 Зав. № 26657; Зав. №26325; Зав. № 26655 |
НАМИТ-10-2 УХЛ2 Кл. т. 0,2 6000/100 Зав. № 0570 |
СЭТ-4ТМ.03.01 Кл. т. 0,5S/l,0 Зав. №0011042162 | ||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
54 |
ТСН №1 яч.№2 |
ТОП-0,66 Кл. т. 0,5S 50/5 Зав. № 3087322; Зав. №3087353; Зав. № 3087395 |
- |
СЭТ-4ТМ.03.09 Кл. т. 0,5S/l,0 Зав. № 0004052609 |
МИР УСПД-01 Зав. № 11060 |
активная реактивная |
±1,0 ±2,3 |
±3,3 ±6,1 |
|
55 |
ТСН №2 яч.№28 |
ТОП-0,66 Кл. т. 0,5S 50/5 Зав. № 3083663; Зав. № 3083692; Зав. №3083591 |
- |
СЭТ-4ТМ.03.09 Кл. т. 0,5S/l,0 Зав. № 0004052419 | ||||
|
РУ-бкВ №2 «БЦТП» ПС 500/220/110/10/6кВ «Белозерная» | ||||||||
|
56 |
Ввод 1 - 6кВ яч.№7 |
ТОЛ-Ю-1 Кл. т. 0,5S 1000/5 Зав. № 6426; Зав. № 6053; Зав. № 6057 |
НАЛИ-СЭЩ-6 Кл. т. 0,5 6000/100 Зав. №00224-10 |
СЭТ-4ТМ.03.01 Кл. т. 0,5S/l,0 Зав. №0108051002 |
МИР УСПД-01 Зав. № 11068 |
активная реактивная |
±1,2 ±2,8 |
±3,4 ±6,2 |
|
57 |
Ввод 2 - 6кВ яч.№17 |
ТОЛ-Ю-1 Кл. т. 0,5S 1000/5 Зав. № 5792; Зав. № 5795; Зав. № 5794 |
НАЛИ-СЭЩ-6 Кл. т. 0,5 6000/100 Зав. № 00223-10 |
СЭТ-4ТМ.03.01 Кл. т. 0,5S/l,0 Зав. №0108051037 | ||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
ПС110/35/6кВ «КНС-15» | ||||||||
|
60 |
Фидер 35кВ №5 |
ТВЭ-35 Кл. т. 0,5S 300/5 Зав. № 8518; Зав. №8521; Зав. № 8526 |
НАМИ-35 УХЛ1 Кл. т. 0,5 35000/100 Зав. № 66 |
СЭТ-4ТМ.03.01 Кл. т. 0,5S/l,0 Зав. № 0108050086 |
МИР УСПД-01 Зав. № 11069 |
активная реактивная |
±1,2 ±2,8 |
±3,4 ±6,2 |
|
61 |
Фидер 35кВ №6 |
ТВЭ-35 Кл. т. 0,5S 300/5 Зав. №2343-8; Зав. № 2345-8; Зав. № 2348-8 |
НАМИ-35 УХЛ1 Кл. т. 0,5 35000/100 Зав. № 974 |
СЭТ-4ТМ.03.01 Кл. т. 0,5S/l,0 Зав. № 0109057227 | ||||
|
ПС110/35/6кВ «УПСВ-1» | ||||||||
|
62 |
Ввод 1 ЮкВ №1 |
ТВГ-110 Кл. т. 0,2 400/5 Зав. № 5006; Зав. №5119; Зав. №5116 |
СРВ-123 Кл. т. 0,2 110000:л/3/100:л/3 Зав. №8708161; Зав. №8708158; Зав. №8708160 |
СЭТ-4ТМ.03.01 Кл. т. 0,5S/l,0 Зав. № 0001052382 |
МИР УСПД-01 Зав. № 11063 |
активная реактивная |
±1,2 ±2,8 |
±3,4 ±6,2 |
|
63 |
Ввод 110кВ№2 |
ТВГ-110 Кл. т. 0,2 400/5 Зав. №5155; Зав. №5153; Зав. №5117 |
СРВ-123 Кл. т. 0,2 110000J3/100:<3 Зав. №8708159; Зав. №8708162; Зав. №8708157 |
СЭТ-4ТМ.03.01 Кл. т. 0,5S/l,0 Зав. № 0108053065 | ||||
Окончаниетаблицы 2
|
ПС 110/35/6кВ «Каскад» КРУН-СВЛ 6кВ | ||||||||
|
64 |
Яч №1 Ввод №1 |
ТПОЛ-ЮМ Кл. т. 0,5S 400/5 Зав. №21175; Зав. №21174; Зав. №21506 |
НАЛИ-СЭЩ-6 Кл. т. 0,5 6000/100 Зав. №00319-12 |
СЭТ-4ТМ.03М.01 Кл. т. 0,5S/l,0 Зав. №0812103283 |
МИР УСПД-01 Зав. № 11064 |
активная реактивная |
±0,8 ±1,6 |
±2,0 ±3,3 |
|
65 |
Яч. №2 Ввод №2 |
ТПОЛ-ЮМ Кл. т. 0,5S 400/5 Зав. №21177; Зав. №21176; Зав. №21178 |
НАЛИ-СЭЩ-6 Кл. т. 0,5 6000/100 Зав. №00317-12 |
СЭТ-4ТМ.03М.01 Кл. т. 0,5S/l,0 Зав. №0812103414 |
МИР УСПД-01 Зав. № 11064 |
активная реактивная |
±1,2 ±2,8 |
±3,4 ±5,8 |
Погрешность СОЕВ АИИС КУЭ не превышает ± 5 с.
Примечания:
-
1. Характеристики погрешности ИК даны для измерения электроэнергии и средней мощности (получасовой).
-
2. В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности 0,95.
-
3. Погрешность в рабочих условиях указана для coscp ~ 0,8 инд и температуры окружающего воздуха в месте расположения счетчиков электроэнергии для ИК № 1 - 65 от 0 до плюс 40 °C.
-
4. Допускается замена измерительных трансформаторов, счетчиков, УСПД на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в Таблице 2
Основные технические характеристики ИК приведены в таблице 3.
Таблица 3 - Основные технические характеристики ИК
|
Наименование характеристики |
Значение |
|
Количество измерительных каналов |
65 |
|
Нормальные условия: - параметры сети: - напряжение, % от Uhom |
98 до 102 |
|
- ТОК, % от 1ном |
100 до 120 |
|
- частота, Гц |
от 49,85 до 50,15 |
|
- коэффициент мощности coscp |
0,9 |
|
- температура окружающей среды, °C |
от +21 до +25 |
|
Условия эксплуатации: параметры сети: - напряжение, % ОТ Uhom |
от 90 до 110 |
|
- ТОК, % ОТ 1ном |
от 2 до 120 |
|
- коэффициент мощности |
ОТ 0,5 инд- ДО 1,0 емк> |
|
- частота, Гц |
от 49,6 до 50,4 |
|
- температура окружающей среды для ТТ и TH, °C |
от -40 до +70 |
|
- температура окружающей среды в месте расположения электросчетчиков, °C: |
от -40 до +60 |
|
- температура окружающей среды в месте расположения сервера, °C |
от +10 до +40 |
|
Надежность применяемых в АИИС КУЭ компонентов: Электросчетчики: - среднее время наработки на отказ, ч, не менее: для электросчетчика СЭТ-4ТМ.03 |
90000 |
|
для электросчетчика СЭТ-4ТМ.03.01 |
90000 |
|
для электросчетчика СЭТ-4ТМ.03.09 |
90000 |
|
для электросчетчика СЭТ-4ТМ.03М.01 |
140000 |
|
- среднее время восстановления работоспособности, ч |
2 |
|
УСПД: |
82500 |
|
- среднее время наработки на отказ не менее, ч для МИР УСПД-01 |
2 |
|
70000 |
|
- среднее время восстановления работоспособности, ч |
1 |
|
Радиочасы РЧ-02: - среднее время наработки на отказ, ч, не менее: |
55000 |
|
Глубина хранения информации Электросчетчики: - тридцатиминутный профиль нагрузки в двух направлениях, сутки, не менее |
35 |
|
- при отключении питания, лет, не менее |
10 |
|
УСПД: - суточные данные о тридцатиминутных приращениях электропотребления по каждому каналу и электропотребление за месяц по каждому каналу, суток, не менее |
35 |
|
- сохранение информации при отключении питания, лет, не менее |
10 |
|
Сервер: - хранение результатов измерений и информации состояний средств измерений, лет, не менее |
3,5 |
Надежность системных решений:
защита от кратковременных сбоев питания сервера и УСПД с помощью источника бесперебойного питания;
резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии по электронной почте с использованием выделенного канала связи или сотовой связи.
В журналах событий фиксируются факты:
-
- журнал счётчика:
-
- параметрирования;
-
- пропадания напряжения;
-
- коррекции времени в счетчике;
-
- журнал УСПД:
-
- параметрирования;
-
- пропадания напряжения;
-
- коррекции времени в счетчике и УСПД;
-
- пропадание и восстановление связи со счетчиком;
-
- журнал событий ИВК:
-
- перерывы электропитания;
-
- установка и корректировка времени;
-
- замена счетчика;
-
- изменение коэффициентов ТТ и TH;
-
- полученные из журналов событий ИВКЭ и ИИК.
Защищённость применяемых компонентов:
-
- механическая защита от несанкционированного доступа и пломбирование:
-
- электросчётчика;
-
- промежуточных клеммников вторичных цепей напряжения;
-
- испытательной коробки;
-УСПД;
-
- сервера;
-
- защита на программном уровне информации при хранении, передаче, параметрировании:
-
- электросчетчика;
-УСПД;
-
- сервера.
Возможность коррекции времени в:
-
- электросчетчиках (функция автоматизирована);
-
- УСПД (функция автоматизирована);
-
- ИВК (функция автоматизирована).
Возможность сбора информации:
-
- о результатах измерений (функция автоматизирована).
Цикличность:
-
- измерений 30 мин (функция автоматизирована);
-
- сбора информации 30 мин (функция автоматизирована).
наносится на титульные листы эксплуатационной документации на систему автоматизированную информационно-измерительную коммерческого учёта электроэнергии (АИИС КУЭ) ОАО «Черногорэнерго» с Изменением № 1 типографским способом.
Комплектность средства измеренийВ комплект поставки входит техническая документация на систему и на комплектующие средства измерений.
Комплектность АИИС КУЭ представлена в таблице 4.
Таблица 4 - Комплектность АИИС КУЭ
|
Наименование |
Тип |
Per. № |
Количество, шт. |
|
1 |
2 |
3 |
4 |
|
Трансформатор тока |
ТФЗМ-35А-У1 |
26417-04 |
19 |
|
Трансформатор тока |
ТОЛ-СВЭЛ-35 III |
51517-12 |
4 |
|
Трансформатор тока |
ТФН-35М |
03690-73 |
13 |
|
Трансформатор тока |
ТФЗМ 35А-ХЛ1 |
26418-04 |
16 |
|
Трансформатор тока |
GIF40,5 |
30368-05 |
2 |
|
Трансформатор тока |
ТОЛ-СЭЩ-35-IV |
47124-11 |
12 |
|
Трансформатор тока |
ТЛШ-10 |
06811-78 |
4 |
|
Трансформатор тока |
ТОП-0,66 |
15174-06 |
30 |
|
Трансформатор тока |
ТЛК-10 |
09143-06 |
4 |
|
Трансформатор тока |
ТЛО-10 |
25433-11 |
6 |
|
Трансформатор тока |
ТОЛ-НТЗ-10 |
51679-12 |
6 |
|
Трансформатор тока |
ТВЛМ-10 |
01856-63 |
4 |
|
Трансформатор тока |
ТОЛ-10-1 |
15128-07 |
18 |
|
Трансформатор тока |
ТВЭ-35 |
44359-10 |
6 |
|
Трансформатор тока |
ТВГ-110 |
22440-07 |
6 |
|
Трансформатор тока |
тпол-юм |
47958-11 |
6 |
|
Трансформатор напряжения |
НАМИ-35 УХЛ1 |
19813-00 |
17 |
|
Трансформатор напряжения |
НАМИ-35 УХЛ1 |
19813-09 |
10 |
|
Трансформатор напряжения |
3HOM-35-65 |
00912-70 |
18 |
|
Трансформатор напряжения |
НТМИ-6-66 |
02611-70 |
4 |
|
Трансформатор напряжения |
Н АМИТ-10 |
16687-97 |
2 |
|
Трансформатор напряжения |
НАЛИ-СЭЩ |
51624-12 |
4 |
|
Трансформатор напряжения |
НАМИТ-10-2 УХЛ2 |
16687-07 |
4 |
|
Трансформатор напряжения |
НАЛИ-СЭЩ-6 |
38394-08 |
4 |
|
Трансформатор напряжения |
СРВ-123 |
15853-06 |
6 |
|
Счётчик электрической энергии многофункциональный |
СЭТ-4ТМ.03.01 |
27524-04 |
48 |
|
Счётчик электрической энергии многофункциональный |
СЭТ-4ТМ.03М.01 |
36697-08 |
2 |
|
Счётчик электрической энергии многофункциональный |
СЭТ-4ТМ.03.09 |
27524-04 |
10 |
|
Счётчик электрической энергии многофункциональный |
СЭТ-4ТМ.03 |
27524-04 |
3 |
|
Устройство сбора и передачи данных |
МИР УСПД-01 |
27420-04 |
14 |
|
Радиочасы |
МИР РЧ-02 |
46656-11 |
1 |
|
Методика поверки |
МП 206.1-004-2018 |
- |
1 |
|
Паспорт-Формуляр |
- |
- |
1 |
осуществляется по документу МП 206.1-004-2018 «Система автоматизированная информационноизмерительная коммерческого учета электроэнергии (АИИС КУЭ) ОАО «Черногорэнерго» с Изменением №1. Измерительные каналы. Методика поверки», утвержденному ФГУП «ВНИИМС» 19.01.2018 г.
Перечень основных средств поверки:
-
- трансформаторов тока - в соответствии с ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки»;
-
- трансформаторов напряжения - в соответствии с ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки»;
-
- по МИ 3195-2009. «ГСИ. Мощность нагрузки трансформаторов напряжения без отключения цепей. Методика выполнения измерений»;
-
- по МИ 3196-2009. «ГСИ. Вторичная нагрузка трансформаторов тока без отключения цепей. Методика выполнения измерений»;
-
- счетчиков СЭТ-4ТМ.03, СЭТ-4ТМ.03.01, СЭТ-4ТМ.03.08, СЭТ-4ТМ.03.09 -
по документу «Счетчики электрической энергии многофункциональные СЭТ-4ТМ.03. Руководство по эксплуатации. Методика поверки» ИЛГШ.411151.124 РЭ1, согласованному с ГЦИ СИ ФГУ «Нижегородский ЦСМ» 10 сентября 2004 г.;
-
- счетчиков СЭТ-4ТМ.03М.01 - по документу «Счетчики электрической энергии многофункциональные СЭТ-4ТМ.03М, СЭТ-4ТМ.02М. Руководство по эксплуатации. Часть 2. Методика поверки» ИЛГШ.411152.145 РЭ1, согласованному с ГЦИ СИ ФБУ «Нижегородский ЦСМ» «04» декабря 2007 г.;
-
- УСПД МИР У СП Д-01 - по документу «Устройство сбора и передачи данных МИР УСПД-01. Руководство по эксплуатации», согласованному с ГЦИ СИ ФГУП «ВНИИМС» в июле 2004 г.;
-
- радиочасы МИР РЧ-01, принимающие сигналы спутниковой навигационной системы Global Positioning System (GPS), номер в Государственном реестре средств измерений № 27008-04;
-
- переносной компьютер с ПО и оптический преобразователь для работы с счетчиками системы и с ПО для работы с радиочасами МИР РЧ-01;
-
- термогигрометр CENTER (мод.314): диапазон измерений температуры от минус 20 до плюс 60 °C, дискретность 0,1 °C; диапазон измерений относительной влажности от 10 до -100%, дискретность 0,1%.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки со штрих - кодом и (или) оттиском клейма поверителя.
Сведения о методиках (методах) измеренийприведены в документе «Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учёта электроэнергии (АИИС КУЭ) ОАО «Черногорэнерго» с Изменением № 1, аттестованной ФГУП «ВНИИМС», аттестат об аккредитации № 01.00225-2011 от 29.06.2011 г.
Нормативные и технические документы, устанавливающие требования к системе автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ОАО «Черногорэнерго» с Изменением № 1
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ 34.601-90 Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания.
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.
ИзготовительОбщество с ограниченной ответственностью «Научно-производственное объединение «МИР» (ООО «НПО «МИР»)
Адрес: 644105, г. Омск, ул. Успешная, 51
Телефон: +7(3812) 61-95-75, 26-45-02
Факс: +7(3812) 61-95-75, 26-45-02
ЗаявительОбщество с ограниченной ответственностью «Спецэнергопроект»
(ООО «Спецэнергопроект»)
ИНН 7722844084
Юридический адрес: 111024, г. Москва, ул. Авиамоторная, д. 50, к. 2
Адрес: 119119, г. Москва, Ленинский пр. д.42, к.6
Телефон: +7(495) 410-28-81
E-mail: gd.spetcenergo@gmail.com
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Факс:+7 (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
