№1497 от 17.07.2018
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 35818
О переоформлении свидетельств об утверждении типа средства измерений № 53053 и № 53159 "Термопреобразователи сопротивления платиновые серий ТМ, TMR" и внесении изменений в описание типа
Приказы по основной деятельности по агентству Вн. Приказ № 1497 от 17.07.2018
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ17 июля 2018 г. № 1497
Москва
О переоформлении свидетельств об утверждении типа средства измерений № 53053 и № 53159 «Термопреобразователи сопротивления платиновые серий ТМ, TMR» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями ООО «Эндресс+Хаузер» б/д приказываю:
-
1. Внести изменения в описание типа на термопреобразователи сопротивления платиновые серий ТМ, TMR, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 5 5540-13, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Установить поверку по документу МП 55540-13 с изменением № 1 «Термопреобразователи сопротивления платиновые серий ТМ, TMR. Методика поверки» и распространить действие документа на термопреобразователи сопротивления платиновые серий ТМ, TMR, находящиеся в эксплуатации.
-
3. Переоформить свидетельства об утверждении типа № 53053 и № 53159 «Термопреобразователи сопротивления платиновые серий ТМ, TMR», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 55540-13, в связи с заменой документа на методику поверки.
-
4. Управлению метрологии (Д. В. Гоголев), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
-
5. Контроль за исполнением настоящего приказа оставляю за собой
Заместитель Руководителя
С. С.Голубев
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 00E1036ECDC011E780DAE0071B1B53CD41 Кому выдан: Голубев Сергей Сергеевич
Действителен: с 20.11.2017 до 20.11.2018
Приложение к приказу Федерального агентства по техническому регулированию и метрологии
от «17» июля 2018 г. №1497
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Термопреобразователи сопротивления платиновые серий TM, TMR
Назначение средства измеренийТермопреобразователи сопротивления платиновые серий TM, TMR (далее по тексту -термопреобразователи или ТС) предназначены для измерений температуры жидких и газообразных сред, не агрессивных к материалу защитой арматуры ТС.
Описание средства измеренийТермопреобразователи сопротивления платиновые серий TM, TMR обеспечивают преобразование измеряемой температуры в изменение электрического сопротивления.
Термопреобразователи серии TM изготовляются следующих моделей: TM401, TM411, и состоят из сменной измерительной вставки (TS111) для модели TM411 или несменной вставки для TM401. Измерительная вставка соединена с защитной головкой, имеющей несколько модификаций (TA3xx), отличающихся материалом, конструкцией и степенью защиты. ТС могут комплектоваться встраиваемыми в защитную головку измерительными преобразователями (ИП) серии iTEMP TMT с унифицированным электрическим выходным сигналом постоянного тока (от 4 до 20 мА), а также с цифровым выходным сигналом для передачи по HART-протоколу или c цифровым сигналом промышленной сети PROFIBUS PA, FOUNDATION Fieldbus. В защитные головки типов TA30A, TA30R может встраиваться 4-х разрядный жидкокристаллический дисплей. Головки выполнены из алюминиевого сплава, полипропилена, полиамида или нержавеющей стали марки 316L/1.4404. Измерительная вставка состоит из одного или двух тонкопленочных (TF) или проволочных (WW) платиновых чувствительных элементов (далее - ЧЭ) с номинальной статической характеристикой преобразования (НСХ) «Pt100» по ГОСТ 6651-2009/МЭК 60751, помещенных в защитный чехол (нержавеющая сталь 316L/1.4404), который соединен с керамической клеммной головкой, с ИП или заканчивается присоединительными проводами. Измерительная вставка помещена в защитную арматуру с различными видами присоединения к объекту измерений или установлена в дополнительную защитную гильзу. Схема соединения внутренних проводников термопреобразователей с чувствительными элементами: 2-х, 3-х и 4-х проводная.
ТС серии TMR изготавливаются следующих моделей: TMR31, TMR35, и состоят из одного тонкопленочного платинового ЧЭ с НСХ «Pt100» класса допуска «А» по ГОСТ 6651-2009/МЭК 60751 и встраиваемого (опционально) в цилиндрический корпус измерительного преобразователя с аналоговым выходным сигналом от 4 до 20 или от 20 до 4 мА. ТС имеют неразборную конструкцию. Материал корпуса - нержавеющая сталь марки 316L/1.4404. Модели TMR31, TMR35 различаются способом монтажа на объекте измерений и областью применения.
При измерении температуры при высоких давлениях и скоростях потока ТС используются в комплекте с дополнительными защитными гильзами, изготовленными из различных материалов и сплавов.
Общий вид термопреобразователей представлен на рисунках 1-4. Пломбирование преобразователей не предусмотрено.

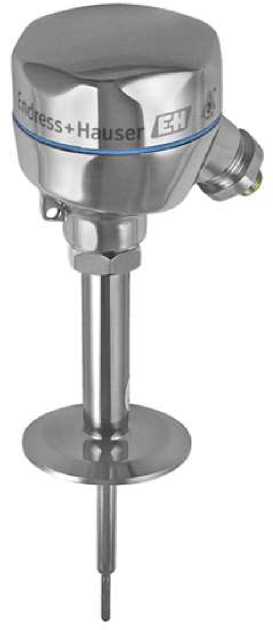

Рисунок 1 - Общий вид термопреобразователей сопротивления платиновых модели TM401

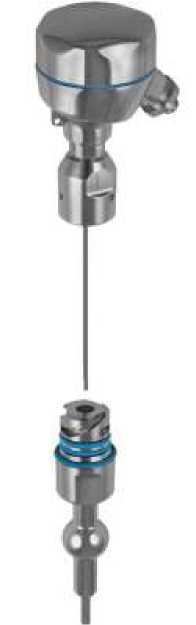

Рисунок 2 - Общий вид термопреобразователей сопротивления

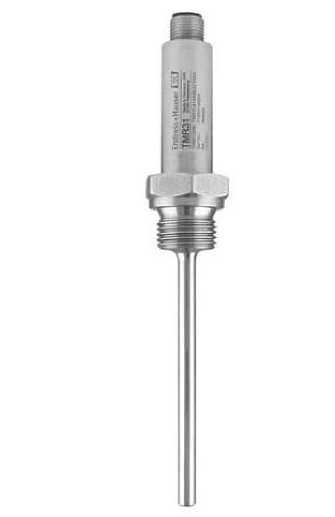

Рисунок 3 - Общий вид термопреобразователей сопротивления платиновых модели TMR31

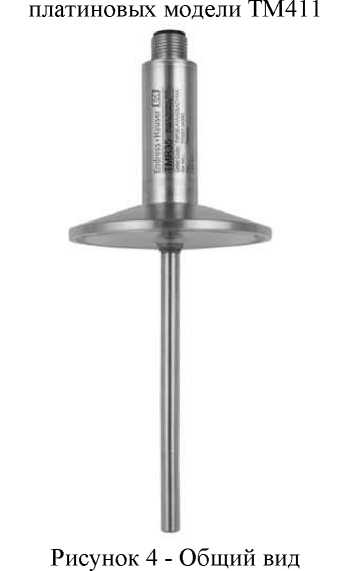

термопреобразователей сопротивления платиновых модели TMR35
Программное обеспечение отсутствует.
Метрологические и технические характеристикиТаблица 1
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений температуры
|
от -50 до +500 от -200 до +600 от -50 до +150 (от -50 до +200 при использовании удлинительной шейки) |
|
Номинальное значение сопротивления ТС при 0 °C (Ro), Ом |
100 |
|
Класс допуска по ГОСТ 6651-2009
|
A, АА, 1/3 DIN B, В A |
|
Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте в зависимости от типа ЧЭ, класса допуска и диапазона измеряемых температур (допуск) по МЭК 60751/ГОСТ 6651-2009, оС
класс В класс А класс АА класс 1/3 DIN В
класс В класс А класс АА класс 1/3 DIN В |
± (0,30+0,005|t|) (от -50 до +500 °С) ± (0,15+0,002|t|) (от -50 до +250 °С), ± (0,30+0,005|t|) (св. +250 до +400 °С) ± (0,1+0,0017|t|) (от 0 до +200 °С) ± (0,10+0,0017|t|) (св.0 до +100 °С), ± (0,15+0,002|t|) (от -50 до 0/св. +100 до +250 °С), ±(0,30+0,005|t|) (св.+250 до +400 °С) ± (0,30+0,005|t|) (от -200 до +600 °С) ± (0,15+0,002|t|) (от -200 до +600 °С) ± (0,1+0,0017|t|) (от -50 до +250 °С) ± (0,1+0,0017|t|) (св. -50 до +250 °С), ±(0,15+0,002|ф (от -200 до -50/св. +250 до +600 °С) |
|
Пределы допускаемой суммарной погрешности ТС и ИП серии TM, °С ** |
Д=±7(ДИП)2 + (ДТ. )2 |
|
Пределы допускаемой основной погрешности ТС серии TMR (в сборе с ИП), °С |
±(0,25 + 0,002^|) |
|
Сопротивление электрической изоляции при температуре от +15 до +25 °С и относительной влажности воздуха от 30 до 80% (при 100 В), МОм, не менее |
100 |
|
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от нормальной (+25 °С) в диапазоне от -40 до +85 оС |
±(0,0015 % (от диапазона измерений+200) + + 0,005 % (от интервала измерений)) |
|
Диаметр измерительной вставки ТС серии ТМ, мм |
3; 6 |
|
Наименование характеристики |
Значение характеристики |
|
Диаметр защитной арматуры монтажной части ТС, мм
|
6; 9; 12,7 6 |
|
Длина монтажной части ТС, мм
|
от 25 до 4000 от 20 до 600 |
|
Средний срок службы ТС, лет, не менее |
10 |
|
Диапазон температур окружающего воздуха для ТС серии TMR, °С |
от -40 до +85 |
|
Примечание: где &ип - погрешность ИП, °С; ктс - отклонение от НСХ (в температурном эквиваленте) ТС, °С | |
Пределы допускаемых основной и дополнительной погрешностей ИП серии iTEMP TMT приведены в Описании типа для Госреестра СИ РФ.
Диапазоны температур окружающего воздуха при эксплуатации ТС серии ТМ (в зависимости от модели и исполнения) приведены в таблице 2.
Таблица 2
|
ТС без встроенного преобразователя и дисплея (* | ||
|
Обозначение модели ТС |
Диапазон температур окружающего воздуха, °С (* |
Исполнение защитной головки |
|
TM411 |
от -50 до +150 |
ТА30А, ТА30D, |
|
от -40 до +120 |
ТА30Р | |
|
от -50 до +130 |
ТА30R | |
|
от -40 до +85 |
ТА30S | |
|
TM401 |
от -50 до +150 |
ТА30А, |
|
от -50 до +130 |
ТА30R | |
|
от -40 до +85 |
ТА30S | |
|
Примечания: (*) с дисплеем TID10: от |
-20 до +70 °С; | |
|
с преобразователем измерительным iTEMP TMT - см. данные в Описании типа на ИП | ||
наносится на титульный лист паспорта и руководства по эксплуатации (в правом верхнем углу) типографским способом, а также на корпус ТС при помощи наклейки.
Комплектность средства измеренийТаблица 3
|
Наименование |
Количество |
Примечание |
|
Термопреобразователь |
1 шт. |
серия и исполнение в соответствии с заказом |
|
Руководство по эксплуатации (на русском языке) |
1 экз. |
на партию однотипных ТС при поставке в один адрес |
|
Паспорт |
1 экз. |
- |
|
Методика поверки |
1 экз. |
на партию однотипных ТС при поставке в один адрес |
осуществляется по документу МП 55540-13 с изменением 1 «Термопреобразователи сопротивления платиновые серий TM, TMR. Методика поверки», утвержденному ФГУП «ВНИИМС» 06.04.2018 г.
Основные средства поверки:
Термометры цифровые прецизионные DTI-1000 (регистрационный № 15595-12); Термостаты переливные прецизионные ТПП-1 (регистрационный № 33744-07); Калибраторы температуры JOFRA серий ATC-R и RTC-R (регистрационный № 46576-11); Измерители температуры многоканальные прецизионные МИТ8 (регистрационный № 19736-11);
Мера электрического сопротивления постоянного тока многозначная Р3026-1 (регистрационный № 56523-14);
Меры электрического сопротивления Р3030 (регистрационный № 8238-81).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт или на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к термопреобразователям сопротивления платиновым серий TM, TMRГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Международный стандарт МЭК 60751 (2008, 07) Промышленные чувствительные элементы термометров сопротивления из платины.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Техническая документация изготовителя.
ИзготовителиФирма «Endress+Hauser Wetzer GmbH+Co.KG», Германия
Адрес: Obere Wank 1, 87484 Nesselwang, Germany Телефон: +49 8361 308 0
Факс: +49 8361 308 110
E-mail: info@wetzer.endress.com
Фирма «Endress+Hauser Sicestherm S.r.L.», Италия
Адрес: Via M.Luther King 7, 20060 Pessano con Bornago, Italy
Телефон: +39 02 95 96 41
Факс: +39 02 95 96 44 05
E-mail: info@sicestherm.endress.com
ЗаявительОбщество с ограниченной ответственностью «Эндресс+Хаузер»
(ООО «Эндресс+Хаузер»)
ИНН 7718245754
Адрес: 117105, г. Москва, Варшавское шоссе, д.35, стр. 1
Телефон: +7(495) 783-28-50
Факс: +7(495) 783-28-55
E-mail: info@ru.endress.com
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д.46
Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
