УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «10» июля 2025 г. № 1415

Регистрационный № 61362-15

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы пыли «Атмас»

Анализаторы пыли «Атмас», (далее - анализаторы) предназначены для измерений массовой концентрации аэрозольных частиц в атмосферном воздухе и воздухе рабочих зон.

Конструктивно анализаторы выполнены в виде единого блока, включающего измерительный модуль, устройство очистки измерительного модуля, электронное устройство и насос. Для фракционных измерений на пробоотборный вход анализатора устанавливаются сменные импакторы (PM2.5, PM10). Основными элементами измерительного модуля являются пробоотборная камера, высоковольтный игольчатый электрод и кварцевый пьезоэлемент.

Электронное устройство осуществляет управление анализатором и обработку результатов измерений. Результаты измерений выводятся на экран анализатора, сохраняются в его внутреннюю память и могут передаваться на внешние устройства через интерфейс USB.

По способу эксплуатации анализаторы относятся к ручным приборам. Питание осуществляется от аккумуляторной батареи, а также от сети переменного тока через адаптер.

Дополнительно анализаторы оснащены датчиками для определения параметров окружающей среды (атмосферного давления, температуры и влажности воздуха).

Принцип действия анализаторов основан на пьезоэлектрическом методе измерений, суть которого в измерении собственной частоты пьезоэлемента во время осаждения на его поверхность аэрозольных частиц.

При прокачке воздуха через анализатор частицы в пробе воздуха попадают в поле коронного разряда, создаваемого электродом, где получают электрический заряд и осаждаются на поверхности пьезоэлемента. При осаждении частиц на поверхность пьезоэлемена происходит изменение частоты его колебаний, которое пропорционально массе осевшей пыли.

Внешний вид анализатора, обозначение места для размещения знака утверждения типа, заводского номера и схема пломбировки от несанкционированного доступа анализатора представлены на рисунке 1.

Идентификационные данные анализатора (наименование и тип) указаны на передней панели корпуса анализатора, а заводской номер анализатора и данные о предприятии-изготовителе включены маркировку, наносимую методом термопечати на этикетку, которая крепится клеевым способом на заднюю панель анализатора.

Заводской номер имеет пятизначный цифровой формат (ХХХХХ), где последовательно обозначены серийный номер анализатора (первые три знака) и год изготовления (последующие два знака).

Нанесение знака поверки на корпус анализаторов не предусмотрено.

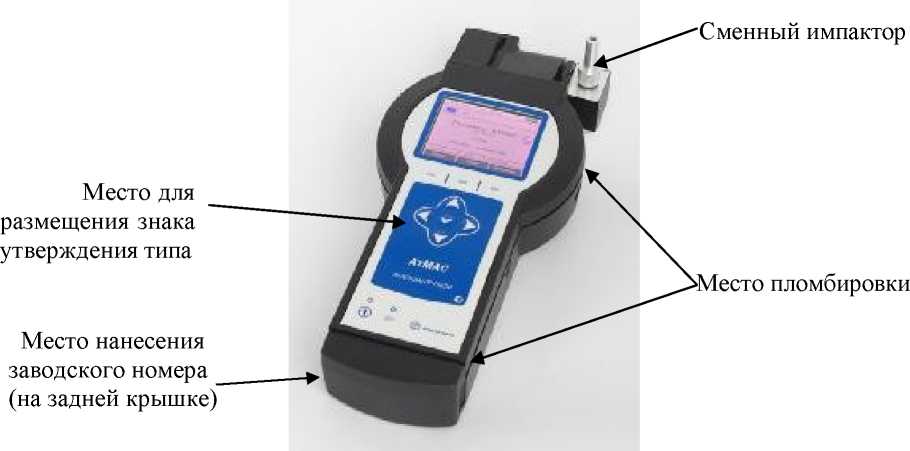

Рисунок 1 - Внешний вид анализатора пыли Атмас, обозначение места для размещения знака утверждения типа, заводского номера и схема пломбировки от несанкционированного доступа

Анализатор имеет встроенное программное обеспечение (ПО), разработанное ООО «НТМ-Защита» специально для решения задач измерений массовой концентрации пыли.

ПО является метрологически значимым. Его основные функции: управление анализатором, обработка сигналов с измерительного модуля, вывод результатов измерений на экран, а также хранение и передача их на внешнее устройство.

Таблица 1 - Идентификационные данные ПО

ПО идентифицируется непосредственно на анализаторе. Идентификационное название и номер версии (идентификационный номер) отображается в диалоге информации о программе.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню защиты «средний» по Р 50.02.077-2014. Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.

Таблица 2 - Метрологические характеристики

Примечание - Метрологические характеристики установлены на тестовых аэрозолях на основе монодисперсных латексов с размерами частиц из диапазона от 1 до 10 мкм

Таблица 3 - Технические характеристики

наносится на лицевую панель анализатора в виде наклейки и на титульный лист руководства его эксплуатации методом компьютерной графики.

Таблица 4 - Комплектность анализатора

приведены в разделе 4 «Методика выполнения измерений массовой концентрации пыли» БВЕК 61000.001РЭ «Анализатор пыли «Атмас». Руководство по эксплуатации».

ГОСТ 8.606-2012 «ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов»;

ГОСТ Р 8.791-2013 «ГСИ. Измерители радиоизотопные и пьезобалансные массовой концентрации пыли в воздухе рабочей зоны. Методика поверки».

Общество с ограниченной ответственностью «НТМ-Защита» (ООО «НТМ-Защита») ИНН 7721166781

Юридический и фактический адрес: 115230, г. Москва, 1-й Нагатинский пр-д, д.10, стр. 1

Тел.: 8 (495) 500-03-00; Факс: 8 (495) 231-30-20

E-mail: ntm@ntm.ru

Web-сайт: http: www.ntm.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Юридический адрес:   141570, Московская обл., Солнечногорский р-н,

рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11

Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево. Телефон: (495) 546-34-58, факс: (495) 526-63-21

E-mail: office@vniiftri.ru

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «10» июля 2025 г. № 1415

Регистрационный № 61381-15

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы радиочастотные параметров теле- и радиовещательной аппаратуры РАП

Анализаторы радиочастотные параметров теле- и радиовещательной аппаратуры РАП (далее - анализаторы) предназначены для измерения уровня, частоты, фазовых и временных характеристик сигналов телевизионных (ТВ) передатчиков, УКВ ЧМ передатчиков, модулирующих ТВ и звуковых сигналов, параметров трактов передачи ТВ и звуковых сигналов.

Анализаторы конструктивно представляют собой измерительный моноблок высокой частоты (далее - БВЧ), подключаемый по интерфейсу USB к IBM PC (x86) - совместимому персональному компьютеру (далее - ПК), на котором установлено специализированное программное обеспечение (ПО). БВЧ содержит цифро-аналоговый преобразователь (ЦАП), тюнер (супергетеродинный приемник с двойным преобразованием частоты, цифровой автоматической регулировкой усиления (АРУ), с цифро-аналоговой автоматической подстройкой частоты (АПЧ) и аналого-цифровой преобразователь (АЦП). ЦАП под управлением ПК формирует испытательные сигналы, подаваемые на модулирующий вход передатчика или тракта. ВЧ сигналы с выхода передатчика через ответвитель подаются на вход тюнера. Выходом тюнера являются сигналы квадратурных каналов, которые оцифровываются с помощью АЦП. Оцифрованные сигналы передаются в ПК, где происходит дальнейшая обработка: демодуляция, измерение и представление результатов.

Анализаторы выпускаются в двух модификациях, приведенных в таблице 1.

Таблица 1

Общий вид анализаторов РАП/ТВ/УКВ, с указанием места нанесения знака утверждения типа и заводского номера, представлен на рисунке 1.

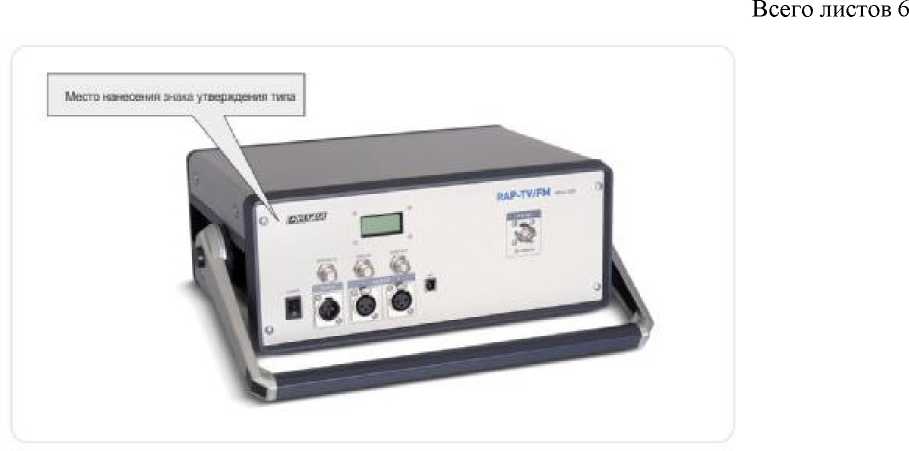

Рисунок 1 - Общий вид РАП/ТВ/УКВ (RAP-TV/FM)

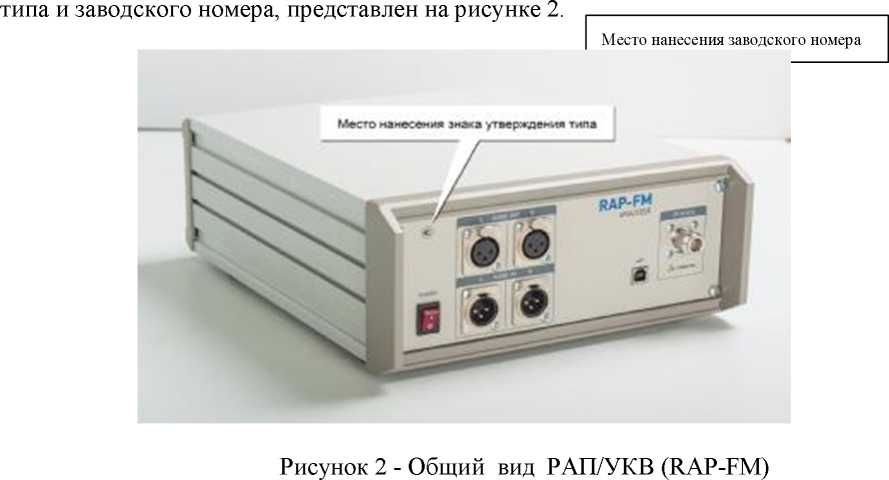

Общий вид анализаторов РАП/УКВ, с указанием места нанесения знака утверждения

Конструкция анализаторов обеспечивает ограничение доступа к определенным частям в целях предотвращения несанкционированной настройки и вмешательства путем пломбировки. Места размещения знака утверждения типа и обозначения типа приведены на рисунках 1, 2. Пломбировка (винтов задней крышки) производятся на задней панели анализаторов.

Заводской номер наносится на этикетку, выполненную типографским способом, на заднюю панель анализаторов в виде наклейки. Формат нанесения заводского номера цифровой.

Нанесение знака поверки на корпус анализаторов не предусмотрено.

Анализаторы поставляются со встроенным ПО.

Таблица 2 -

Внешний доступ к установленному ПО отсутствует. Специальных средств защиты от непреднамеренных и преднамеренных изменений ПО не требуется, уровень защиты «высокий» по рекомендации Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.

Анализаторы формируют полный цветовой телевизионный сигнал и звуковые сигналы с параметрами, указанными в таблице 3.

Таблица 3

Примечание. П.п. 1_5 не используются для модификации РАП/УКВ.

Таблица 5 - Комплект поставки

приведены в разделе 9 «Порядок работы» документа 6684-119-21477812-2014РЭ «Анализаторы радиочастотные параметров теле- и радиовещательной аппаратуры РАП. Руководство по эксплуатации».

ГОСТ 7845 - 92. Система вещательного телевидения. Основные параметры. Методы измерений;

ГОСТ 18471 - 83. Тракт передачи изображения вещательного телевидения. Звенья тракта и измерительные сигналы;

ГОСТ 20532 - 83 Радиопередатчики телевизионные I-V диапазонов. Основные параметры. Технические требования и методы измерений;

ГОСТ Р 50890 - 96 Передатчики телевизионные маломощные. Основные параметры, технические требования и методы измерений;

ГОСТ Р 51107 - 97 Системы стереофонического радиовещания. Основные параметры. Методы измерений;

ГОСТ 11515 - 91 Каналы и тракты звукового вещания. Основные параметры качества. Методы измерений;

ГОСТ 22261 - 94. Средства измерений электрических и магнитных величин. Общие технические условия.

Общество с ограниченной ответственностью «ПЛАНАР» (ООО «ПЛАНАР) ИНН 7452009474

Юридический и почтовый адрес: 454091, г. Челябинск, ул. Елькина, д. 32

Тел./факс (351) 266 70 85 (351) 266 70 86

Лист № 6

Всего листов 6

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Место нахождения (юридический адрес): 141570, Московская обл., Солнечногорский р-н, рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11

Почтовый адрес предприятия: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево

Телефон: +7(495) 526-63-00, Факс: +7(495) 526-63-00

E-Mail: office@vniiftri.ru

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.
