№1813 от 11.11.2020
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 202117
О внесении изменений в описание типа на
Датчики искробезопасные инфракрасные ИДИ модели ИДИ-10, ИДИ-20
Приказы по основной деятельности по агентству Вн. Приказ № 1813 от 11.11.2020
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
1813
11 ноября 2020 г.
Москва
О внесении изменений в описание типа на датчики искробезопасные инфракрасные ИДИ модели ИДИ-10, ИДИ-20
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля
-
2019 г. № 53732), и в связи с обращением ООО МНТЛ «РИВАС» от 11 июня
-
2020 г. № 23-01/2020 приказываю:
-
1. Внести изменения в описание типа на датчики искробезопасные инфракрасные ИДИ модели ИДИ-10, ИДИ-20, зарегистрированные
в Федеральном информационном фонде по обеспечению единства измерений под номером 28259-14, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Установить методику поверки по документу МП-242-1720-2014 с изменением № 1 «ГСП. Датчики искробезопасные инфракрасные ИДИ модели ИДИ-10, ИДИ-20. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И.Менделеева» от 30 апреля 2020 г.
-
3. ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить внесение сведений в Федеральный информационный фонд по обеспечению единства измерений.
-
4. Контроль за исполнением настоящего приказа возложить на заместителя Руководителя Федерального агентства -п» техническому регулированию и метрологии
С С Д°к¥мента< подписанного ЭП,
хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
Заместитель Руководителя
Сертификат: 01B04FD20037AC92B24BBE37DDE2D3F374
.В .Кулешов
Кому выдан: Кулешов Алексей Владимирович
Действителен: с 15.09.2020 до 15.09.2021
\_____—______
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «11» ноября 2020 г. № 1813
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Датчики искробезопасные инфракрасные ИДИ модели ИДИ-10, ИДИ-20
Назначение средства измеренийДатчики искробезопасные инфракрасные ИДИ модели ИДИ-10, ИДИ-20 предназначены для измерения объемной доли метана (ИДИ-10) или диоксида углерода (ИДИ-20) в воздухе, азоте и других неагрессивных газах и передачи измерительной информации внешним устройствам.
Описание средства измеренийПринцип действия датчиков искробезопасных инфракрасных ИДИ модели ИДИ-10, ИДИ-20 (далее - датчики) основан на оптико-абсорбционном (инфракрасном) методе, заключающемся в измерении поглощения энергии инфракрасного излучения анализируемой средой.
Способ отбора пробы - диффузионный.
Датчики являются стационарными приборами непрерывного действия.
Конструктивно датчики выполнены в виде двух блоков - электронного и измерительного, соединенных между собой кабелем. Измерительный блок может быть установлен на специально предусмотренное посадочное место рядом с электронным блоком или отдельно на расстоянии до 30 м.
Электронный блок состоит из двух изолированных камер, жестко скрепленных между собой. В верхней камере находятся электронные платы датчика и дисплей, в нижней (под крышкой) - присоединительные зажимы и кнопки управления.
Измерительный блок содержит чувствительный элемент и предусилитель сигнала. Выпускаются две модели датчиков:
-
- ИДИ-10 - определяемый компонент метан (CH4);
-
- ИДИ-20 - определяемый компонент диоксид углерода (CO2).
Датчик модели ИДИ-10 выпускается в исполнениях ИДИ-10 и ИДИ-10с, отличающихся метрологическими характеристиками.
Датчик обеспечивает выходные сигналы:
-
- показания жидкокристаллического дисплея;
-
- унифицированный искробезопасный аналоговый выход по напряжению от 0,4 до 2,0 В для соответствующего диапазона измерений;
-
- выходной цифровой сигнал, интерфейсу RS485 (по дополнительному заказу);
-
- релейный выход типа "сухой контакт".
Датчик обеспечивает выполнение следующих основных функций:
-
- непрерывное измерение содержания определяемых компонентов;
-
- формирование унифицированного выходного аналогового сигнала по напряжению от
0,4 до 2,0 В (ИДИ-10 и ИДИ-10с имеют 2 аналоговых выхода, соответствующих 2 диапазонам измерений, ИДИ-20 - один аналоговый выход);
-
- формирование выходного цифрового сигнала по интерфейсу RS485 (по дополнительному заказу);
-
- сигнализацию о превышении заданного порогового уровня содержания определяемого компонента (релейный выходной сигнал и визуально на дисплее).
Общий вид датчиков представлен на рисунке 1, схема пломбировки от несанкционированного доступа на рисунке 2.

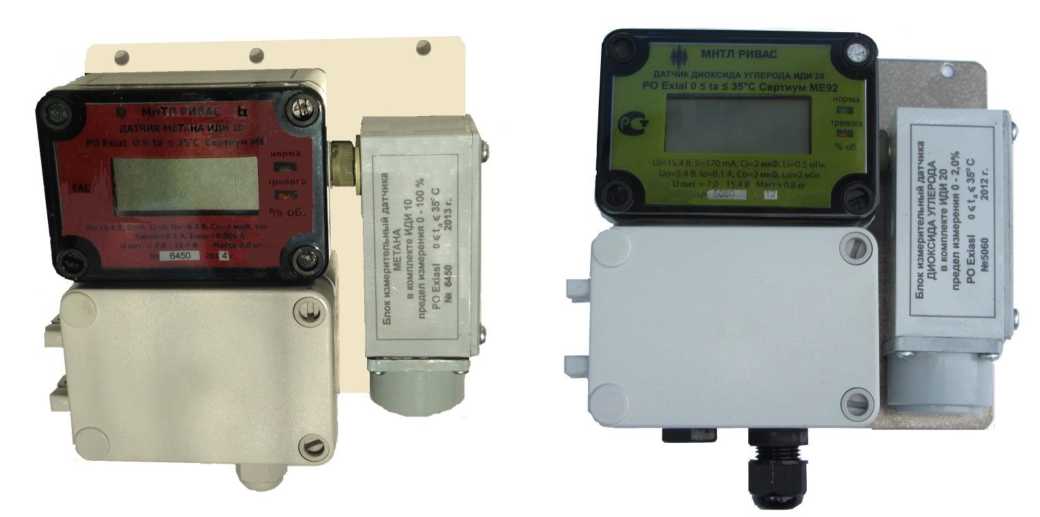

Датчик метана ИДИ-10 исполнения ИДИ-10, Датчик диоксида углерода ИДИ-20 ИДИ-10с
Рисунок 1 - Датчики искробезопасные инфракрасные ИДИ, общий вид
Пломба с оттиском клейма изготовителя
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Программное обеспечениеИскробезопасные инфракрасные датчики ИДИ модели ИДИ-10, ИДИ-20 имеют встроенное программное обеспечение (далее - ПО).
Встроенное ПО разработано изготовителем специально для решения задач измерения объемной доли определяемого компонента (метана или диоксида углерода) и обеспечивает следующие основные функции:
-
- обработку и передачу измерительной информации от первичного измерительного преобразователя,
-
- отображение результатов измерений на жидкокристаллическом дисплее,
-
- формирование выходных аналоговых, цифровых и релейного сигналов,
-
- диагностику аппаратной части датчика и целостности фиксированной части встроенного ПО.
ПО датчика реализует следующие расчетные алгоритмы:
1) вычисление значений объемной доли определяемого компонента на основании данных от первичного преобразователя;
2) вычисление значений выходных сигналов.
Влияние встроенного программного обеспечения датчиков учтено при нормировании метрологических характеристик.
Датчики имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Датчики имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «средний» по Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
ИДИ-10 |
ИДИ-20 | |
|
Идентификационное наименование ПО |
"Программа ИДИ-10, версия 64" |
"Программа ИДИ20, версия 61" |
|
Номер версии (идентификационный номер) ПО |
4 |
1 |
|
Цифровой идентификатор ПО |
3Е2Е |
CDEE |
|
Алгоритм вычисления контрольной суммы исполняемого кода |
CRC16 |
CRC16 |
|
Примечание - номер версии ПО должен быть не ниже указанного в таблице. Значение контрольной суммы, указанное в таблице, относится только к файлу встроенного ПО указанной версии. | ||
Метрологические и технические характеристики
Таблица 2 - Диапазоны измерений и пределы допускаемой основной погрешности датчиков
|
Обозначение модели датчика |
Определяемый компонент |
Диапазон показаний 1) объемной доли определяемого компонента, % |
Диапазон измерений 2) объемной доли определяемого компонента, % |
Пределы допускаемой основной погрешности 3) |
Обозначение аналогового выхода по напряжению от 0,4 до 2 В датчика (маркировка под клеммой) | |
|
абсолютной, объемная доля определяемого компонента, % |
относи тельной, % | |||||
|
ИДИ-10 исполнение ИДИ-10 |
метан (CH4) |
от 0 до 100 |
от 0 до 2,5 |
±0,2 |
- |
«2,5 %» |
|
от 0 до 5 |
±0,5 |
- |
«100 %» | |||
|
св. 5 до 100 |
- |
±10 | ||||
|
метан (CH4) |
от 0 до 100 |
от 0 до 2,5 |
±0,2 |
- |
«5 %» | |
|
св. 2,5 до 5 |
- |
±8 | ||||
|
от 0 до 5 |
±0,5 |
- |
«100 %» | |||
|
св. 5 до 100 |
- |
±10 | ||||
|
Обозна чение модели датчика |
Определяемый компонент |
Диапазон показаний 1) объемной доли определяемого компонента, % |
Диапазон измерений 2) объемной доли определяемого компонента, % |
Пределы допускаемой основной погрешности 3) |
Обозначение аналогового выхода по напряжению от 0,4 до 2 В датчика (маркировка под клеммой) | |
|
абсолютной, объемная доля определяемого компонента, % |
относи тельной, % | |||||
|
ИДИ-10 исполнение ИДИ-10с |
метан (CH4) |
от 0 до 100 |
от 0 до 2,0 |
±0,1 |
- |
«2,5 %» |
|
св. 2,0 до 2,5 |
- |
±5 | ||||
|
от 0 до 2,0 |
±0,1 |
- |
«100 %» | |||
|
св. 2,0 до 100 |
- |
±5 | ||||
|
от 0 до 100 |
от 0 до 2,0 |
±0,1 |
- |
«5 %» | ||
|
св. 2,0 до 5 |
- |
±5 | ||||
|
от 0 до 2,0 |
±0,1 |
- |
«100 %» | |||
|
св. 2,0 до 100 |
- |
±5 | ||||
|
ИДИ-20 |
диоксид углерода (CO2) |
от 0 до 2 |
от 0 до 2 |
±0,2 |
- |
«2 %» |
| ||||||
Таблица 3 - Метрологические характеристики датчиков
|
Наименование характеристики |
Значение |
|
Пределы допускаемой вариации выходного сигнала газоанализатора, в долях от пределов допускаемой основной погрешности |
0,5 |
|
Пределы допускаемой дополнительной погрешности датчика от изменения температуры окружающей среды на каждые 10 °С относительно условий определения основной погрешности, в долях от пределов допускаемой основной погрешности:
|
и- нО ±л |
|
Пределы допускаемой дополнительной погрешности датчика от изменения атмосферного давления на каждые 3,3 кПа относительно условий определения основной погрешности, в долях от пределов допускаемой основной погрешности:
|
±0,4 ±0,8 |
|
Пределы допускаемой дополнительной погрешности датчика от изменения относительной влажности на каждые 10 % в пределах рабочих условий эксплуатации, в долях от пределов допускаемой основной погрешности:
|
±0,2 ±0,4 |
|
Наименование характеристики |
Значение |
|
Диапазоны настройки порога срабатывания сигнализации (релейного выхода), объемная доля определяемого компонента, % - ИДИ-10 - ИДИ-20 |
от 0,4 до 2,1 от 0,4 до 1,1 |
|
Коэффициент возврата релейного выхода датчика, не менее |
0,9 |
|
Время срабатывания сигнализации, с, не более |
15 |
|
Номинальное время установления выходного сигнала Т09ном |
30 |
|
Время прогрева датчика, мин, не более |
30 |
|
Группа датчика по стабильности показаний (по ГОСТ 24032-80) |
СП-2 |
|
Нормальные условия измерений:
среды при температуре +25 oC, %
|
от +15 до +25 от 30 до 80 от 97 до 104,6 |
Таблица 4 - Основные технические характеристики датчиков
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
от 7,0 до 15,4 |
|
Потребляемая мощность, мВт, не более |
360 |
|
Габаритные размеры датчика, мм, не более - электронный блок высота |
175 |
|
ширина |
140 |
|
длина |
60 |
|
- измерительный блок высота |
115 |
|
ширина |
45 |
|
длина |
50 |
|
Масса датчика, кг, не более - электронный блок |
0,8 |
|
- измерительный блок |
0,2 |
|
Маркировка взрывозащиты |
РО Ex ia s I Ма |
|
Степень защиты корпусов блоков датчика по ГОСТ 14254-2015, не ниже |
IP54 |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ (без учета чувствительного элемента), ч |
20 000 |
|
Условия эксплуатации датчиков - диапазон температуры окружающей среды, ОС |
от 0 до +35 |
|
- диапазон относительной влажности при температуре 35ОС, % (без конденсации влаги) |
от 0 до 100 |
|
- диапазон атмосферного давления, кПа |
от 87,8 до 119,7 |
|
- запыленность атмосферы, г/м3, не более |
1,0 |
|
1' Согласно сертификату соответствия № ЕАЭС RU C-RU.ME92.B.00108/20 от 03.02.2020 г. | |
наносится типографским способом на титульный лист руководства по эксплуатации и в виде таблички на лицевую панель электронного блока датчика.
Комплектность средства измеренийТаблица 5 - Комплектность датчиков искробезопасных инфракрасных ИДИ модели ИДИ-10, ИДИ-20
|
Наименование и условное обозначение |
Обозначение документа |
Кол-во, шт. |
|
Датчик искробезопасный инфракрасный ИДИ модели ИДИ-10, ИДИ-20 |
- |
1 * |
|
Руководство по эксплуатации |
РЭ 26.51.53.110-001 17282729-2019 |
1 |
|
Методика поверки |
МП-242-1720-2014 с изменением № 1 |
1 |
|
Капюшон для градуировки датчиков |
ДОУ-51.00.03 |
По заказу |
|
Кабель удлинительный |
ДОУ-52.00.03 |
По заказу |
|
Модуль интерфейса RS485 |
ДОУИ-50.20.01 |
По заказу |
|
Руководство по применению интерфейса RS485 при работе с датчиками МНТЛ РИВАС |
- |
По заказу |
|
* Исполнение ИДИ-10 или ИДИ-10с по заказу. | ||
осуществляется по документу МП-242-1720-2014 с изменением № 1"ГСИ. Датчики искробезопасные инфракрасные ИДИ модели ИДИ-10, ИДИ-20. Методика поверки", утвержденному ФГУП "ВНИИМ им. Д.И. Менделеева" "08" июня 2020 г.
Основные средства поверки:
- стандартные образцы газовых смесей состава метан-воздух (ГСО 10532-2014), метан -азот (ГСО 10532-2014), диоксид углерода - азот (ГСО 10532-2014) в баллонах под давлением.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых датчиков с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к датчикам искробезопасным инфракрасным ИДИ модели ИДИ-10, ИДИ-20Приказ Федерального агентства по техническому регулированию и метрологии от 14 декабря 2018 № 2664 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
ГОСТ 24032-80 Приборы шахтные газоаналитические. Общие технические требования. Методы испытаний
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 14254-2015 Степени защиты, обеспечиваемые оболочками (Код IP)
Датчики искробезопасные инфракрасные ИДИ. Технические условия ТУ 421514-00117282729-04
ИзготовительОбщество с ограниченной ответственностью «Межотраслевая научно-техническая лаборатория по разработке, изготовлению и внедрению автоматизированных систем в горной промышленности» (ООО «МНТЛ РИВАС»)
ИНН 7720004185
Адрес: 111625, г. Москва, Каскадная, 20-2-4
Телефон: (495) 971-23-89
Web-сайт www.rivas.ru
E-mail info@rivas.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»
Адрес:190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web сайт: www.vniim.ru
E-mail: info@vniim.ru
Регистрационный номер RA.RU.311541 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации.
