№918 от 11.07.2016
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 1486
О внесении изменений в описание типа на установки поверочные трубопоршневые двунаправленные OGSB
МИНИСГКРСГОО ПРОМЫШЛКННОСТЯ «торговли РОССИЙСКОЙ ♦«ДОАЦИИ
ФВДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Роотадарг)
ПРИКАЗ918
1Г июля 2016 г.
Москм
О внесении изменений в описание типа на установки поверочные трубопоршневые двунаправленные OGSB
Во исполнение приказа Министерства промышленное™ и торговли Российской Федерации от 25 июня 2013 г. № 970 «Об утвержде: Административного регламента по предоставлению Федеральным агентст: по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», зарегистрированного в Министерстве юстиции Российской Федера] 12 сентября 2013 г. № 29940, в связи с обращением ООО «Системы Нефть и Балтия» от 12 мая 2016 г. № 215 при к а эываю:
НИИ вом
ции
Газ
-
1. Внести изменения в описание типа на установки поверочные трубопоршневые двунаправленные OGSB, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 62207-15, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Управлению метрологии (Р.А.Родин) оформить новое описание типа средства измерений.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
✓
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.
Сертификат: 188А18000200600118ВВ Кому выдан: Голубев Сергей Сергеевич
Действителен: С 18.11.2015 До 18.11.2016
Изменения в описание типа на установки поверочные трубопоршневые двунаправленные OGSB
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Установки поверочные трубопоршневые двунаправленные OGSB Назначение средства измеренийУстановки поверочные трубопоршневые двунаправленные OGSB (далее - 'ГПУ OGSB) предназначены для воспроизведения, хранения и передачи единицы объема жидкости при поверке, калибровке, градуировке и контроле метрологических характеристик преобразователей объёмного и массового расходов, счетчиков жидкости, рабочих эталонов 2-го разряда по ГОСТ 8.510-2002.
Описание средства измерений
Принцип действия ТПУ OGSB заключается в повторяющемся вытеснении известного объёма жидкости из измерительного участка ТПУ OGSB.
При работе ТПУ OGSB и поверяемое (градуируемое, калибруемое) средство измерений (СИ) соединяют последовательно. Через технологическую схему с ТПУ OGSB и СИ устанавливают необходимое значение расхода жидкости. Четырёхходовой переключающий кран ТПУ OGSB с помощью привода поворачивают в положение «запуск» и в поток жидкости, проходящей через корпус ТПУ OGSB, запускают шаровой поршень. Перемещение поршня через измерительный участок ТПУ OGSB с известной вместимостью приводит к последовательному срабатыванию детекторов положения поршня.
Метод поверки, градуировки и контроля метрологических характеристик СИ осн зван на сравнении количества жидкости, прошедшей через измерительный участок ТПУ OGSB и через поверяемое СИ.
ТПУ OGSB состоит из следующих основных частей, установленных на стальной сварной раме: цилиндрического корпуса с измерительным и разгонными участками, шарового поршня, перемещающегося в корпусе под действием потока жидкости, детекторов положения поршня, четырёхходового переключающего крана.
ТПУ OGSB выпускаются в стационарном и передвижном исполнениях.
Общий вид ТПУ OGSB показан на рис 1 и 2.
Рисунок 1- Общий вид стационарной ТПУ OGSB
Рисунок 2 - Общий вид передвижной ТПУ OGSB
Фланцевые соединения измерительного участка и детекторы положения шарового поршня пломбируются поверителем (рис 4 и 5). В случае демонтажа измерительного участка ТПУ OGSB с фланцевым соединением типа «шип-паз» на заводе-изготовителе последующего монтажа на месте эксплуатации, повторная поверка не требуется, поскольку конструкция фланцевого соединения (рис 3) обеспечивает сохранность вместимости измерительного участка с необходимой точностью.
Приложение 1

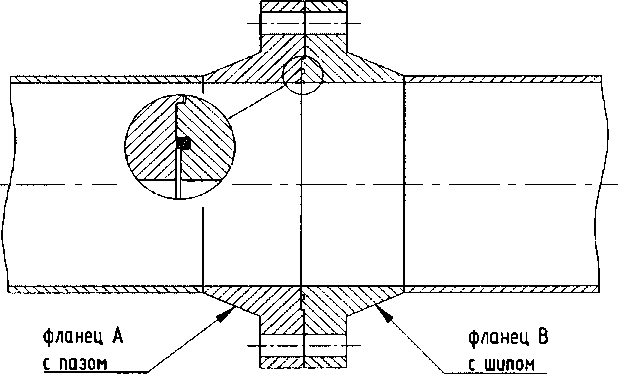

Рисунок 3- Конструкция фланцевого соединения измерительного участка

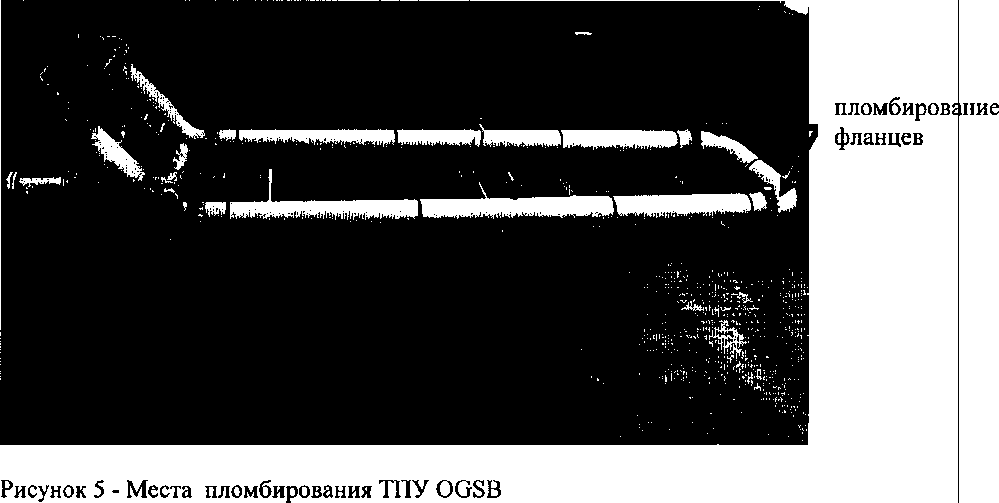

Места пломбирования показаны на рисунках 4, 5.
пломбирование детекторов (место нанесения знака поверки)
Рисунок 4 - Места пломбирования ТПУ OGSB
Программное обеспечение
ТПУ OGSB не имеют собственного программного обеспечения, управление установкой и индикация результатов измерений осуществляются с помощью измерительновычислительного комплекса (ИВК) утвержденного типа, подключаемого к ТПУ OGSB.
Метрологические и технические характеристики
Таблица 1- Метрологические и технические характеристики ТПУ OGSB
|
Наименование характеристики |
Значение характеристики | |
|
Номинальное значение вместимости измерительного 1) 3 участка ,м |
от 0,2 до 40 | |
|
Среднее квадратическое отклонение случайной 1) составляющей погрешности , %, не более |
0,010; 0,015 | |
|
Пределы допускаемой относительной погрешности определения вместимости измерительного участка1 \ % |
±0,05; ±0,10 | |
|
Параметры электрического питания:
|
переменный, одно- или трехфазный 220+22_зз; 380+38-57 50 ± 1 | |
|
Потребляемая мощность, Вт, не более |
250 |
|
Номинальное значение диаметра измерительного 2) 2 участка , мм |
220 |
273 |
324 |
406 |
508 |
610 |
762 |
914 |
|
Габаритные размеры, мм, не более3 -длина
|
8000 1800 1800 |
10000 2000 2000 |
14000 3000 3000 |
16000 3600 3000 |
22000 4500 3800 |
24000 5000 4500 |
26000 5500 4800 |
28000 5800 5200 |
|
Наибольшее значение расхода рабочей среды4\ м3/ч |
100 |
180 |
400 |
600 |
1100 |
2000 |
3000 |
4000 |
|
Масса, кг |
6000 |
8000 |
9000 |
15000 |
16000 |
22000 |
26000 |
30000 |
|
Условия эксплуатации:
|
вода, нефть, нефтепродукты, химикаты, промышлеш жидкости, сжиженный газ, газовый конденсат |
[ые | ||||||
|
ANSI 150 (PN20), ANSI 300 (PN50), ANSI 600 (PN100) | ||||||||
|
- диапазон температуры рабочей среды, °C |
от - 10 до + 70 | |||||||
|
- диапазон вязкости кинематической рабочей среды, сСт |
от 0,4 до 1000 | |||||||
|
- диапазон температуры окружающего воздуха6), °C |
от - 40 до + 50 | |||||||
|
Средняя наработка на отказ, ч |
36000 | |||||||
|
Средний срок службы, лет |
15 | |||||||
1)
2)
-в зависимости от заказа;
-в зависимости от варианта исполнения возможны другие значения диаметра;
-
3) - в зависимости от требований заказчика размеры могут быть изменены в соответствии с проектом;
-
4) -в зависимости от варианта исполнения возможны другие значения расхода рабочей среды;
-
5) -в зависимости от требований заказчика масса может быть изменена в соответствии с проектом;
-
6) -при отрицательных температурах должна быть предусмотрена термоизоляция измерительного участка с детекторами.
Знак утверждения типа наносится способом лазерной гравировки на металлическую
Комплектность средства измерений
Таблица 2 - Комплектность
|
Установка поверочная трубопоршневая двунаправленная OGSB (исполнение по заказу) |
1 |
|
Документация | |
|
Руководство по эксплуатации |
1 |
|
Методика поверки (по заказу) |
1 |
осуществляется по:
-МИ1972-95 Рекомендация «ГСИ. Установки поверочные трубопоршнсвые. Методика поверки поверочными установками на базе весов ОГВ или мерников»;
2-го
-
- МИ 2974-2006 Рекомендация «ГСИ. Установки поверочные трубопоршневые
разряда. Методика поверки трубопоршневой поверочной установкой 1-го разряда с компаратором»;
вые.
-
- МИ 3155-2008 Рекомендация. «ГСИ. Установки поверочные трубопоршне: Методика поверки поверочными установками на базе мерника и объемного счетчика»;
2-го
а и
-
- МИ 3268 -2010 Рекомендация. «ГСИ. Установки поверочные трубопоршневые разряда. Методика поверки установками поверочными на базе компакт-прувер; компаратора»
Методика прямых измерений приведена в Руководстве по эксплуатации устан
эвок
поверочных трубопоршневых двунаправленных OGSB.
Таблица 3 - Эталоны, применяемые при поверке
|
Наименование средства измерений |
Основные метрологические характеристики |
Примечание | |
|
Эталонные мерники 1-го разряда по ГОСТ 8.470-82 |
Номинальная вместимость от 20 до 1000 дм3, пределы допускаемой относительной погрешности ± 0,02 % |
Для поверки ТПУ OGSB пределами допускаемой оз сительной погрешности ог деления вместимости изме тельного участка ±0,05 % (МИ 3155-2008, МИ 1972-95 |
с но-:ре-ри- ) |
|
Трубопоршневые установки 1-го разряда |
Относительная погрешность не более 0,05 % |
Для поверки ТПУ OGSB пределами допускаег относительной погрешно определения вместимо измерительного участка ±( % (МИ 2974-2006, МИ 326! 2010) |
с 4ОЙ сти сти 1,10 } - |
|
Компакт-прувер |
Относительная погрешность не более 0,05 % |
Знак поверки наносится на свидетельство о поверке и на пломбы фланцев и детекторов в виде оттиска клейма поверителя.
Нормативные и технические документы, устанавливающие требования к установкам поверочным трубопоршневым двунаправленным OGSBГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости».
ТУ 4213-002-95715144-2009
Трубопоршневые поверочные установки. Технические
условия.
ИзготовительООО «Системы Нефть и Газ Балтия», ИНН 3908036487
Адрес: Россия, 236039, г. Калининград, ул. Портовая, 41, тел.: +7 (4012) 31 07 28, факс: +7 (4012) 31 07 29, e-mail: office@ogsb.ru, web: www.ogsb.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева».
Адрес: 190005, Санкт-Петербург, Московский пр., 19 Телефон: (812) 251-76-01, факс: (812) 713-01-14, Адрес в Интернет: http://www.vniim.ru Адрес электронной почты: info@vniim.ru
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.
