№92 от 22.01.2019
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 70905
О переоформлении свидетельства об утверждении типа средства измерений № 68075 "Устройства для воспроизведения параметров катодной защиты "Тверца-900" и внесении изменений в описание типа
Приказы по основной деятельности по агентству Вн. Приказ № 92 от 22.01.2019
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «22» января 2019 г. №92
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Устройства для воспроизведения параметров катодной защиты «Тверца-900»
Назначение средства измеренийУстройства для воспроизведения параметров катодной защиты «Тверца-900» (далее по тексту - устройства) предназначены для воспроизведений напряжения и силы постоянного тока и измерений воспроизводимого напряжения и силы постоянного тока.
Описание средства измеренийПринцип действия устройств основан на формировании цифровых сигналов с помощью блока управления, их последующем цифро-аналоговом преобразовании, усилении и воспроизведении с помощью аппаратного блока.
Устройства предназначены для электрохимической защиты трубопроводов и металлических конструкций от коррозии.
Устройства работают либо в режиме стабилизации тока, либо в режиме стабилизации напряжения (защитного потенциала).
Устройства выполнены в виде силового преобразователя, размещаемого внутри металлического шкафа со вспомогательным оборудованием.
Устройства обеспечивают непрерывный режим работы без ограничения длительности.

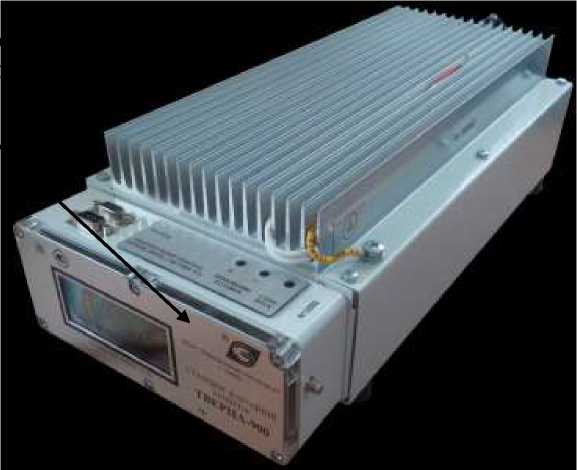

Общий вид устройств с указанием места нанесения знака поверки представлены на рисунке 1.
Место нанес знака пове
Рисунок 1 - Общий вид устройств с указанием места нанесения знака поверки
Программное обеспечениеВстроенное программное обеспечение (далее по тексту - ПО) реализовано аппаратно и является метрологически значимым.
Встроенное ПО занесено в постоянное запоминающее устройство и пользователю недоступно, средства программирования или изменения метрологически значимых функций отсутствуют.
Встроенное ПО может быть проверено, установлено или переустановлено только на заводе-изготовителе с использованием специальных средств программно-технических устройств. Номер версии ПО отображается на дисплее в правом нижнем углу при включении устройств.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Микропрограмма |
|
Номер версии (идентификационный номер ПО), не ниже |
v13 |
|
Цифровой идентификатор ПО |
- |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристикиДиапазоны воспроизведений и измерений величин, а также пределы допускаемых погрешностей воспроизведений и измерений приведены в таблице 2.
Метрологические характеристики нормированы с учетом влияния программного обеспечения.
Таблица 2 - Метрологические и технические характеристики
|
Характеристика |
Значение |
|
Диапазон воспроизведений/измерений силы постоянного тока, А |
от 0 до 15 |
|
Дискретность задания выходной силы постоянного тока, А |
0,2 в диапазоне от 0 до 3 А 0,5 в диапазоне от 3 до 15 А |
|
Пределы допускаемой основной абсолютной погрешности воспроизведений силы постоянного тока, А |
±0,3 |
|
Пределы допускаемой основной абсолютной погрешности измерений силы постоянного тока, А |
±0,15 |
|
Пределы допускаемой дополнительной абсолютной погрешности воспроиз-ведений/измерений силы постоянного тока, вызванной изменением температуры окружающего воздуха в рабочем диапазоне температур, на каждые 10 °С, А |
± 0,05 |
|
Диапазон воспроизведений/измерений напряжения постоянного тока (защитного потенциала), В |
от 0 до 2,5 |
|
Пределы допускаемой основной абсолютной погрешности воспроизведений напряжения постоянного тока для защитного выхода, В |
±0,05 |
|
Пределы допускаемой основной абсолютной погрешности измерений напряжения постоянного тока для защитного выхода, В |
±0,025 |
|
Пределы допускаемой дополнительной абсолютной погрешности воспроиз-ведений/измерений напряжения постоянного тока (защитного потенциала), вызванной изменением температуры окружающего воздуха в рабочем диапазоне температур, на каждые 10 °С, мВ |
±5 |
|
Пульсации выходного напряжения постоянного тока защитного выхода не более, мВ |
1000 |
Окончание таблицы 2
|
Характеристика |
Значение |
|
Нормальные условия измерений:
|
от +10 до +30 от 30 до 80 |
|
Рабочие условия измерений:
|
от -45 до +45 до 100 |
|
Напряжение питания сети переменного тока, В |
от 175 до 253 |
|
Мощность, потребляемая устройствами, не более, кВт |
1,2 |
|
Максимальная выходная мощность по выходу, не более , кВт |
0,9 |
|
Средняя наработка на отказ, не менее, ч |
60000 |
|
Средний срок службы, не менее, лет |
15 |
|
Габаритные размеры (высотахширинахглубина), не более, мм |
140х210х480 |
|
Масса, кг не более |
9 |
наносится на лицевую панель устройств методом термопечати и на титульный лист паспорта типографским способом.
Комплектность средства измеренийТаблица 3 - Комплектность средства измерений
|
Наименование |
Количество |
|
Устройство для воспроизведения параметров катодной защиты «Тверца-900» |
1 шт. |
|
Сетевой шнур питания |
1 шт. |
|
Устройства для воспроизведения параметров катодной защиты «Тверца-900». Паспорт |
1 экз. |
|
Устройства для воспроизведения параметров катодной защиты «Тверца-900». Методика поверки |
1 экз. |
|
Упаковочная тара |
1 шт. |
осуществляется по документу МП 69434-17 «Устройства для воспроизведения параметров катодной защиты «Тверца-900». Методика поверки» с изменением № 1, утвержденному ООО «ИЦРМ» 09.11.2018 г.
Основные средства поверки приведены в таблице 4.
Таблица 4 - Основные средства поверки
|
Наименование и тип средства поверки |
Регистрационный номер в Федеральном информационном фонде |
|
Катушка электрического сопротивления Р310 |
1162-58 |
|
Вольтметр RIGOL DM3068 |
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на таблицу с техническими данными на устройстве или на свидетельство о поверке, или в паспорт устройства.
Сведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы, устанавливающие требования к устройствам для воспроизведения параметров катодной защиты «Тверца-900»:ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 9.602-2016 Единая система защиты от коррозии и старения. Сооружения подземные. Общие требования к защите от коррозии
ТУ 3468-007-10805710-05 Устройства для воспроизведения параметров катодной защиты “Тверца-900”. Технические условия
ИзготовительОбщество с ограниченной ответственностью «Электронные технологии» (ООО «ЭЛТЕХ»)
ИНН 6904008653
Адрес: 170100, г. Тверь, пл. Гагарина, 1, помещение 1 (этаж 2)
Телефон (факс): +7 (4822) 34-68-10 (+7 (4822) 34-68-10 доб.199)
E-mail: mail@eltech.tver.ru
Web-сайт: http://www.eltech.tver.ru
Испытательный центрОбщество с ограниченной ответственностью «Испытательный центр разработок в области метрологии»
Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35,36
Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ
РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ22 января 2019 г. № 92______
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 68075 «Устройства для воспроизведения параметров катодной защиты «Тверца-900» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент), и в связи с обращениями ООО «ЭЛТЕХ» от 29 декабря 2018 г. б/н приказываю:
-
1. Внести изменения в описание типа на устройства для воспроизведения параметров катодной защиты «Тверца-900», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 69434-17, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Установить методику поверки по документу МП 69434-17 «Устройства
для воспроизведения параметров катодной защиты «Тверца-900». Методика поверки» с изменением № 1» и распространить действие документа
на устройства для воспроизведения параметров катодной защиты «Тверца-900», находящиеся в эксплуатации.
-
3. Переоформить свидетельство об утверждении типа № 68075 «Устройства для воспроизведения параметров катодной защиты «Тверца-900», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 69434-17, в связи с заменой документа на поверку.
-
4. Управлению метрологии (Д.В. Гоголев), ФГУП «ВНИИМС» (А.Ю. Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С. Голубев
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 00E1036EE32711E880E9E0071BFC5OD276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 08.11.2018 до 08.11.2019
