№375 от 04.03.2026
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 747526
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (2)
Приказы по основной деятельности по агентству Вн. Приказ № 375 от 04.03.2026
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию
и метрологии
от «__ » м__а 2026 г. № __
Сведения об утвержденных типах средств измерений, подлежащие изменению в части конструктивных изменений, не влияющих на метрологические характеристики средств измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методик поверки сохраняется |
Устанавливаемая методика поверки |
Заявитель |
Юридическое лицо, выдавшее заключение |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
|
1. |
Термометры лабораторные стеклянные с взаимозаменяемыми конусами |
- |
- |
4661-91 |
- |
- |
ГОСТ 8.279-78 |
- |
Акционерное общество «ТЕРМОПРИБОР» (АО «ТЕРМОПРИБОР»), Московская обл., г. Клин |
ФБУ «НИЦ ПМ - Ростест», г. Москва |
|
2. |
Анализаторы газов и жидкостей |
АСИС СПЕКТР, ASYS SPECTR, АСИС ИОН, ASYS ION, АСИС ПРО, ASYS PRO, АСИС ЭКО, ASYS ECO, 4080, 6700 |
81080-20 |
АПЦМ.413414.003- 2020 МП, МП-834/04-2024 |
Общество с ограниченной ответственностью «Научно Производственное Предприятие Аналитические Системы» (ООО «НПП АСИС»), г. Москва |
ООО «ПРОММАШ ТЕСТ Метрология», Московская обл., г. Чехов |
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
(Росстандарт)
04 марта 2026 г.
375
Москва
О внесении изменений в сведения об утвержденных типах средств измерений
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
-
1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, не влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.
-
3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
Заместитель Руководителя
Сертификат: 316B076EA979CDFD7618B7011C5621C3 Кому выдан: Лазаренко Евгений Русланович Действителен: с 13.01.2026 до 08.04.2027
Е.Р. Лазаренко
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « 04 » марта 2026 г. № 37 5
Лист № 1 Регистрационный № 4661-91 Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Термометры лабораторные стеклянные с взаимозаменяемыми конусамиНазначение средства измерений
Термометр лабораторный стеклянный с взаимозаменяемым конусом (далее термометр) предназначен для измерения температуры от минус 30 °С до 360 °С.
Описание средства измеренийПринцип действия термометра основан на тепловом изменении объема термометрической жидкости в зависимости от температуры измеряемой среды.
Термометр состоит из капиллярной трубки с резервуаром, заполненным термометрической жидкостью. Капиллярная трубка защищена стеклянной оболочкой с конусным взаимозаменяемым шлифом, внутрь которой вложена шкала, служащая для отсчета температуры измеряемой среды.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на шкалу термометра рукописным методом в месте, указанном на рисунке 1.

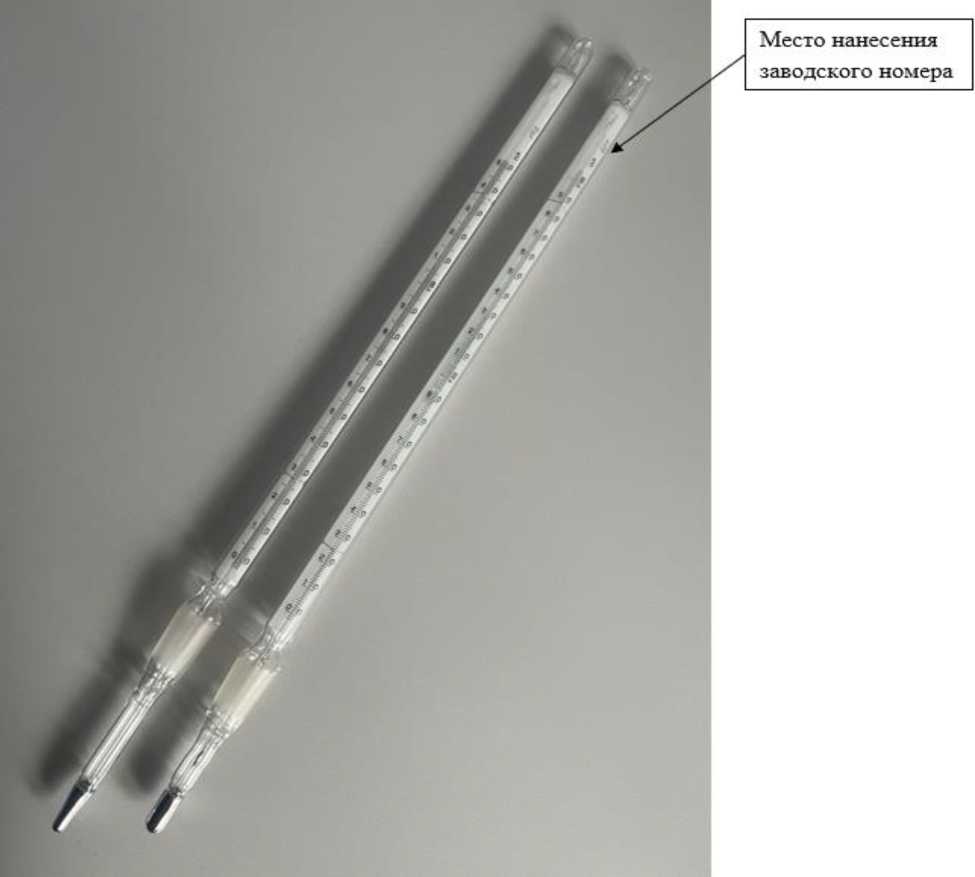

Общий вид термометров представлен на рисунке 1.
Рисунок 1 - Общий вид термометров лабораторных стеклянных с взаимозаменяемыми конусами
Пломбирование термометров не предусмотрено.
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Обозначение термометра |
Диапазон измерений, °С |
Цена деления шкалы, °С |
|
№1 |
от -5 до +30 |
0,1 |
|
№2 |
от +30 до +65 |
0,1 |
|
№3 |
от +65 до +100 |
0,1 |
|
№4 |
от -30 до +40 |
0,2 |
|
№5 |
от +40 до +110 |
0,2 |
|
№6 |
от +110 до +180 |
0,2 |
|
№7 |
от +180 до +250 |
0,2 |
|
№9 |
от 0 до +100 |
0,5 |
|
№10 |
от 0 до +150 |
0,5 |
|
№11 |
от +100 до +200 |
0,5 |
|
Наименование характеристики |
Значение | |
|
Обозначение термометра |
Диапазон измерений, °С |
Цена деления шкалы, °С |
|
№12 |
от +100 до +250 |
0,5 |
|
№13 |
от +200 до +300 |
0,5 |
|
№16 |
от 0 до +200 |
1,0 |
|
№17 |
от 0 до +250 |
1,0 |
|
№18 |
от 0 до +360 |
1,0 |
|
Пределы допускаемых абсолютных погрешностей термометров при цене деления шкалы и классе точности, °С | ||
|
Диапазон измеряемых температур, °С |
Цена деления 0,1 °С | |
|
1 класс |
2 класс | |
|
от -30 до 0 |
±0,3 |
±0,5 |
|
св.0 до +100 |
±0,2 |
±0,6 |
|
св. +100 до +200 |
±0,4 |
±0,8 |
|
св. +200 до +300 |
- |
- |
|
св. +300 до +400 |
- |
- |
|
Диапазон измеряемых температур, °С |
Цена деления 0,2 °С | |
|
1 класс |
2 класс | |
|
от -30 до 0 |
±0,3 |
±0,5 |
|
св.0 до +100 |
±0,3 |
±0,6 |
|
св. +100 до +200 |
±0,4 |
±0,8 |
|
св. +200 до +300 |
±1,0 |
- |
|
св. +300 до +400 |
- |
- |
|
Диапазон измеряемых температур, °С |
Цена деления 0,5 °С | |
|
1 класс |
2 класс | |
|
от -30 до 0 |
±1,0 |
- |
|
св.0 до +100 |
±1,0 |
- |
|
св. +100 до +200 |
±1,0 |
±1,5 |
|
св. +200 до +300 |
±2,0 |
- |
|
св. +300 до +400 |
- |
- |
|
Диапазон измеряемых температур, °С |
Цена деления 1,0 °С | |
|
1 класс |
2 класс | |
|
от -30 до 0 |
±1,0 |
- |
|
св.0 до +100 |
±1,0 |
- |
|
св. +100 до +200 |
±1,5 |
±2,0 |
|
св. +200 до +300 |
±2,0 |
±3,0 |
|
св. +300 до +400 |
±3,0 |
±4,0 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Длина нижней части термометра, мм (+5-з) |
50, 60, 80, 100, 125, 160, 200, 250, 300 |
|
Вероятность безотказной работы термометров за | |
|
1000 часов для | |
|
-№1, №2, № 3, №4, №5, №6, №9, №10, №11 |
0,95 |
|
-№7, №12, №13, №16, №17 |
0,92 |
|
-№18 |
0,87 |
наносится в верхнем левом углу паспорта типографским способом.
Лист № 4 Всего листов 4 Комплектность средства измеренийаблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Термометр лабораторный стеклянный со взаимозаменяемым конусом |
АЖТ 2.822.051 |
1 шт. |
|
Паспорт |
АЖТ 2.822.051ПС |
1 экз. |
|
Футляр |
АЖТ 6.875.037 |
1 шт. |
приведены в разделе 6 «Заметки по эксплуатации и хранению» паспорта АЖТ 2.822.051ПС.
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 29.01.2026 № 147 Об утверждении Государственного первичного эталона единицы температуры - кельвина в диапазоне от 0,3 до 273,16 К и Государственной поверочной схемы для средств измерений температуры, часть 1, часть 2
ГОСТ 28498-90 «Термометры жидкостные стеклянные. Общие технические требования. Методы испытаний
ТУ 25-2021.007-88 «Термометры лабораторные стеклянные с взаимозаменяемыми конусами. Технические условия»
ИзготовительАкционерное общество «ТЕРМОПРИБОР»
(АО «ТЕРМОПРИБОР»)
ИНН 5020002728
Адрес: 141600, Московская обл., г. Клин, Волоколамское ш., 44
Телефон: +7-49624-2-60-87
E-mail: sales@1thermopribor.su
Web-сайт: www.thermopribor.su
Испытательный центрФедеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»
(ФБУ «НИЦ ПМ - Ростест»)
Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, 31
Адрес осуществления деятельности: 141607, Московская обл., г. Клин, ул. Дзержинского, д. 2
Телефон: +7 (496) 242-41-62
Факс: +7 (496) 247-70-70
Web-сайт: www.rostest.ru
E-mail: info.kln@rostest.ru
Уникальный номер записи об аккредитации в реестре аккредитованных лиц 30083-2014
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « 04 » марта 2026 Г. № 37 5Лист № 1 Регистрационный № 81080-20 Всего листов 51
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы газов и жидкостей АСИС СПЕКТР, ASYS SPECTR, АСИС ИОН, ASYS ION, АСИС ПРО, ASYS PRO, АСИС ЭКО, ASYS ECO, 4080, 6700Назначение средства измерения
Анализаторы газов и жидкостей АСИС СПЕКТР, ASYS SPECTR, АСИС ИОН, ASYS ION, АСИС ПРО, ASYS PRO, АСИС ЭКО, ASYS ECO, 4080, 6700 (далее - анализаторы) предназначены для непрерывного измерения объёмной доли или массовой концентрации от одного до десяти компонентов.
Описание средства измерения
Анализаторы являются стационарными автоматическими приборами непрерывного действия, одновременно измеряющими содержания до десяти различных компонентов.
Принцип действия анализаторов основан на применении в составе прибора измерительных ячеек (детекторов) различного типа: оптико-абсорбционных детекторов (далее - ОАД), основанных на способности анализируемого компонента поглощать излучение в определенном диапазоне спектра; лазерных спектрометрических (далее - ЛСД), основанных на способности анализируемого компонента поглощать излучение в узком диапазоне определённой длины волны; пламенноионизационных детекторов (далее - ПИД), основанных на измерении тока ионизации, возникающего при попадании в водородное пламя углеводородов; фото-ионизационных детекторов (далее - ФИД), основанных на измерении тока, вызванного ионизацией молекул веществ фотонами, излучаемыми источником ультрафиолетового излучения; термокаталитическими (термохимическими) детекторами (далее - ТКД), основанными на измерении разницы сигналов с двух датчиков, один из которых покрыт инертным материалом, а другой катализатором; электрохимических детекторов (далее - ЭХД), основанных на измерении тока, образующегося в результате химической реакции с анализируемым компонентом; тведроэлектролитных детекторов (далее - ТЭД), основанных на измерении напряжения, возникающего на нагретом электрохимическом элементе на основе оксида циркония; полупроводниковых детекторов (далее -ППД), основанных на изменении проводимости полупроводника в результате контакта с определяемым компонентом; парамагнитных детекторов (далее - ПМД), основанных на пара-и термо-магнитных свойствах кислорода; хемилюминесцентных детекторов (далее - ХЛД), в том числе со встроенным конвертером и генератором озона, основанных на измерении светового потока возникающего при протекании химической реакции оксида азота с озоном; флуоресцентных детекторов (далее - ФЛД), в том числе со встроенным конвертером и генератором озона, основанных на измерении светового потока, возникающего при протекании химической реакции оксида азота с озоном; термокондуктометрических детекторов (далее - ДТП), основанных на зависимости электрического сопротивления проводника с большим температурным коэффициентом сопротивления от теплопроводности окружающей проводник смеси.
Анализаторы могут быть использованы в составе газоаналитических систем, автоматических систем контроля вредных выбросов, систем контроля и систем управления технологическими процессами, противоаварийных систем или в качестве самостоятельного изделия.
Конструкция анализаторов может включать от одного до десяти детекторов различного типа, платы управления, сенсорный или ЖК-дисплей, клавиши управления, трубную и электрическую разводку, источники бесперебойного питания, конвертеры сигналов, программно-логические контроллеры и прочие необходимые элементы, которые включаются в состав анализатора в соответствии с документацией.
Анализаторы могут иметь встроенную систему пробоподготовки, включающую побудители расхода, охладители пробы, фильтры, сепараторы, туманоуловители, демистеры, в том числе, с принудительным охлаждением, поглотители, мембранные осушители, электромагнитные клапаны, вентили регулировки расхода и прочие необходимые элементы.
Анализаторы, предназначенные для экологического мониторинга вредных загрязняющих выбросов в атмосферу, обеспечивают прямые инструментальные измерения. Реализованы следующие основные методы анализа: «горячий/влажный» - без отвода влаги и конденсата, «холодный/сухой» - с отводом влаги и конденсата, «с разбавлением» - проба разбавляется инертным газом или воздухом, «при пониженном давлении» - анализ осуществляется при пониженном давлении, а также другие методы анализа.
Анализаторы, предназначенные для контроля концентрации пожароопасных и токсичных компонентов, суммы углеводородов в сточных и оборотных водах (далее - СУВ), имеют встроенную систему контролируемого испарения.
Анализаторы, в зависимости от типа анализируемой газовой смеси, могут иметь трубную разводку из фторполимеров или нержавеющей стали, в том числе со специальными сульфинертными покрытиями, титана и прочих химически стойких материалов.
Анализаторы АСИС СПЕКТР, ASYS SPECTR, АСИС ИОН, ASYS ION, АСИС ПРО, ASYS PRO, выпускаются в модульном исполнении одного из типов «Р», «R», «D». Анализаторы АСИС ЭКО, ASYS ECO, 4080, 6700 выпускаются в модульном исполнении типа «Р» и «R». Модули предназначены для размещения в них комплектующих анализаторов детекторов, элементов, систем пробоподготовки и прочих периферийных устройств. В зависимости от типа применяемого детектора один модуль может содержать от 1 до 8 измерительных каналов.
Модули типа «Р» предназначены для монтажа на раме или крепления к плоской вертикальной поверхности, или в качестве самонесущих конструкций. Изготавливаются из листовой стали или готовых оболочек из алюминиевого сплава. Материалы: нержавеющая сталь, оцинкованная сталь, окрашенная сталь. Возможны вырезы под установку ЖК экранов, смотровых окон, фильтров, установку кабельных вводов, фитингов и прочих необходимых элементов. Анализаторы могут включать в себя до 4 модулей данного типа.
Модули типа «R» предназначены для монтажа в стойки, шкафы и прочие конструкции на основе 19" монтажной системы по ГОСТ 28601.1-90, ГОСТ 28601.2-90, ГОСТ 28601.3-90. Изготавливаются из профильных элементов и листовой стали. Материалы: алюминиевые сплавы, окрашенная сталь. При компоновке в единую стойку или шкаф допускается установка до восьми модулей.
Модули типа «D» предназначены для монтажа на раме или крепления к плоской вертикальной поверхности, или в качестве самонесущих конструкций. Изготавливаются из готовых оболочек с типом взрывозащиты «взрывонепроницаемая оболочка». Материалы: нержавеющая сталь, алюминиевые сплавы. Возможны вырезы под установку ЖК экранов, смотровых окон, кнопок, установку кабельных вводов, фитингов и прочих необходимых элементов. Анализаторы могут включать в себя до 4 модулей данного типа.
Выходными сигналами анализатора, в зависимости от поставляемой модификации, являются:
- показания ЖК-дисплея;
- унифицированные аналоговые токовые выходные сигналы от 0 (4) до 20 (24) мА;
- цифровые интерфейсы RS-232, RS-485, Ethernet, Modbus и аналоги;
- выходные сигналы типа «сухой» контакт.
Результаты измерений, вне зависимости от диапазона измерений, могут быть представлены в млрд-1 (ppb), млн-1 (ppm), %, мг/м3, мг/дм3, г/м3 и т.д.
Анализаторы выпускаются в общепромышленном и взрывозащищенном исполнении.
Компоновка модулей различного типа выполняется согласно требованиям Заказчика и может варьироваться в зависимости от количества устанавливаемых модулей.
Серийный номер анализатора наносится типографским методом на маркировочную наклейку, расположенную на одной из сторон модуля, в виде цифрового кода. Маркировочные наклейки наносятся на все модули, входящие в состав анализатора. Общий вид таблички с указанием серийного номера и места нанесения знака утверждения типа представлен на рисунке 4.
Общий вид анализаторов, с установленными модулями различного типа и выносными сенсорами, представлен на рисунках 1 - 3. Общий вид анализаторов может отличаться, в зависимости от количества применяемых модулей и установленного дополнительного оборудования в соответствии с документацией.
Пломбирование и нанесение знака поверки на средство измерений не предусмотрено.
Рисунок 1 - Общий вид анализаторов АСИС СПЕКТР, ASYS SPECTR, АСИС ИОН, ASYS ION, АСИС ПРО, ASYS PRO, АСИС ЭКО, ASYS ECO, 4080, 6700, установленных в модулях типа «Р»
Рисунок 2 - Общий вид анализаторов АСИС СПЕКТР, ASYS SPECTR, АСИС ИОН, ASYS ION, АСИС ПРО, ASYS PRO, АСИС ЭКО, ASYS ECO, 4080, 6700, установленных в модулях типа «R»
Рисунок 3 - Общий вид анализаторов АСИС СПЕКТР, ASYS SPECTR, АСИС ИОН, ASYS ION, АСИС ПРО, ASYS PRO, установленных в модулях типа «D»
Место нанесения серийного номера
ЯВЛЕНИЯ:
ПИТАНИЕ:
МОДЕЛЬ АНАЛИЗАТОРА:
СЕРИЙНЫЙ НОМЕР:
ТЕМПЕРАТУРА ЭКСПЛУАТАЦИИ: СЕРТИФИКАТ СООТВЕТСТВИЯ ТР ТС:
Г4 1/1 Г4 НАУЧНО ПРОИЗВОДСТВЕННОЕ ПРЕДПРИЯТИЕ АНАЛИТИЧЕСКИЕ СИСТЕМЫ
МАРКИРОВКА ВЗРЫВОЗАЩИТЫ:
УРОВЕНЬ IP
Место нанесения
знака утверждения типа

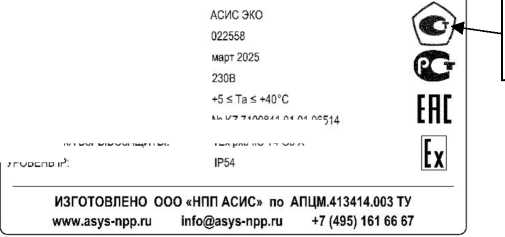

Рисунок 4 - Маркировочная табличка анализаторов
№ KZ 7100841.01,01.06514
1Expxb НС Т4 Gb X
Анализаторы имеют встроенное программное обеспечение (далее - ПО), обеспечивающее выполнение следующих основных функций:
-
- измерение содержания и пересчет концентраций определяемых компонентов;
-
- отображение результатов измерения на дисплее;
-
- формирование и передача результатов измерения по цифровым интерфейсам связи;
-
- индикация и контроль состояния анализатора;
-
- архивирование данных измерения анализатора.
Защита ПО соответствует уровню «Средний» по P 50.2.077-2014.
Влияние ПО анализаторов учтено при нормировании метрологических характеристик. Идентификационные данные ПО анализаторов указаны в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ASYS |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.2.0.1 |
|
Цифровой идентификатор ПО |
- |
Метрологические и основные технические характеристики приведены в таблицах 2 - 11.
Диапазоны измерений объёмной доли анализируемых веществ и пределы допускаемой основной, приведённой к верхнему пределу измерения, погрешности анализаторов с оптикоабсорбционными детекторами (ОАД) и лазерными спектрометрическими детекторами (ЛСД) приведены в таблице 2.
Таблица 2 - Диапазоны измерений объемной доли
|
Определяемый компонент |
Диапазон измерений объемной доли компонента |
Пределы допускаемой основной приведенной к верхнему пределу измерения погрешности, % |
|
1 |
2 |
3 |
|
Аммиак (NH3) |
от 0 до 2 млн-1 |
±20 |
|
от 0 до 5 млн-1 |
±15 | |
|
от 0 до 10 млн-1 |
±10 | |
|
от 0 до 30 млн-1 |
±10 | |
|
от 0 до 50 млн-1 |
±10 | |
|
от 0 до 100 млн-1 |
±10 | |
|
от 0 до 300 млн-1 |
±10 | |
|
от 0 до 500 млн-1 |
±10 | |
|
от 0 до 1000 млн-1 |
±9 | |
|
от 0 до 2000 млн-1 |
±8 | |
|
от 0 до 3000 млн-1 |
±8 | |
|
от 0 до 0,5 % |
±6 |
|
1 |
2 |
3 |
|
Аммиак (NH3) |
от 0 до 1 % |
±5 |
|
от 0 до 3 % |
±5 | |
|
от 0 до 5 % |
±4 | |
|
от 0 до 10 % |
±4 | |
|
от 0 до 25 % |
±4 | |
|
от 0 до 50 % |
±2 | |
|
от 0 до 80 % |
±2 | |
|
от 0 до 100 % |
±2 | |
|
от 50 до 100 % |
±2 | |
|
от 80 до 100 % |
±4 | |
|
от 90 до 100 % |
±4 | |
|
от 95 до 100 % |
±4 | |
|
от 98 до 100 % |
±5 | |
|
Ацетилен (С2Н2) |
от 0 до 5 млн-1 |
±20 |
|
от 0 до 10 млн-1 |
±20 | |
|
от 0 до 30 млн-1 |
±15 | |
|
от 0 до 50 млн-1 |
±10 | |
|
от 0 до 100 млн-1 |
±10 | |
|
от 0 до 300 млн-1 |
±10 | |
|
от 0 до 500 млн-1 |
±10 | |
|
от 0 до 1000 млн-1 |
±8 | |
|
от 0 до 0,5 % |
±5 | |
|
от 0 до 1 % |
±5 | |
|
от 0 до 2 % |
±4 | |
|
от 0 до 3 % |
±4 | |
|
от 0 до 5 % |
±4 | |
|
от 0 до 10 % |
±4 | |
|
от 0 до 20 % |
±3 | |
|
Ацетон (СзНбО) |
от 0 до 1 млн-1 |
±20 |
|
от 0 до 5 млн-1 |
±20 | |
|
от 0 до 10 млн-1 |
±15 | |
|
от 0 до 30 млн-1 |
±15 | |
|
от 0 до 50 млн-1 |
±12 | |
|
от 0 до 100 млн-1 |
±12 | |
|
от 0 до 300 млн-1 |
±10 | |
|
от 0 до 500 млн-1 |
±10 | |
|
от 0 до 1000 млн-1 |
±8 | |
|
от 0 до 3000 млн-1 |
±8 | |
|
Ацетон (СзНбО) |
от 0 до 0,5 % |
±6 |
|
от 0 до 1 % |
±6 | |
|
от 0 до 2 % |
±5 | |
|
от 0 до 5 % |
±5 | |
|
от 0 до 10 % |
±4 |
|
1 |
2 |
3 |
|
Бутан (С4Н10) |
от 0 до 5 млн-1 |
±20 |
|
от 0 до 10 млн-1 |
±20 | |
|
от 0 до 30 млн-1 |
±15 | |
|
от 0 до 50 млн-1 |
±15 | |
|
от 0 до 100 млн-1 |
±12 | |
|
от 0 до 300 млн-1 |
±12 | |
|
от 0 до 500 млн-1 |
±10 | |
|
от 0 до 1000 млн-1 |
±9 | |
|
от 0 до 3000 млн-1 |
±7 | |
|
от 0 до 0,5 % |
±5 | |
|
от 0 до 1 % |
±5 | |
|
от 0 до 2 % |
±4 | |
|
от 0 до 5 % |
±4 | |
|
от 0 до 10 % |
±4 | |
|
от 0 до 50 % |
±2 | |
|
Вода (Н2О) |
от 0 до 1 млн-1 |
±25 |
|
от 0 до 3 млн-1 |
±20 | |
|
от 0 до 5 млн-1 |
±20 | |
|
от 0 до 10 млн-1 |
±20 | |
|
от 0 до 30 млн-1 |
±15 | |
|
от 0 до 50 млн-1 |
±12 | |
|
от 0 до 100 млн-1 |
±12 | |
|
от 0 до 200 млн-1 |
±10 | |
|
от 0 до 300 млн-1 |
±10 | |
|
от 0 до 500 млн-1 |
±10 | |
|
от 0 до 1000 млн-1 |
±10 | |
|
от 0 до 2000 млн-1 |
±10 | |
|
от 0 до 3000 млн-1 |
±10 | |
|
от 0 до 5000 млн-1 |
±10 | |
|
от 0 до 1 % |
±8 | |
|
от 0 до 2 % |
±8 | |
|
от 0 до 3 % |
±8 | |
|
от 0 до 4 % |
±8 | |
|
Вода (Н2О) |
от 0 до 5 % |
±8 |
|
от 0 до 10 % |
±8 | |
|
от 0 до 20 % |
±5 | |
|
от 0 до 30 % |
±5 | |
|
от 0 до 40 % |
±5 |
|
1 |
2 |
3 |
|
Водород (H2) |
от 0 до 10 млн-1 |
±15 |
|
от 0 до 30 млн-1 |
±15 | |
|
от 0 до 50 млн-1 |
±12 | |
|
от 0 до 100 млн-1 |
±12 | |
|
от 0 до 300 млн-1 |
±12 | |
|
от 0 до 500 млн-1 |
±10 | |
|
от 0 до 1000 млн-1 |
±10 | |
|
от 0 до 3000 млн-1 |
±8 | |
|
от 0 до 5000 млн-1 |
±6 | |
|
от 0 до 1 % |
±5 | |
|
от 0 до 2 % |
±4 | |
|
от 0 до 5 % |
±4 | |
|
от 0 до 10 % |
±4 | |
|
от 0 до 30 % |
±3 | |
|
от 0 до 50 % |
±2 | |
|
от 0 до 80 % |
±2 | |
|
от 0 до 100 % |
±2 | |
|
от 50 до 100 % |
±2 | |
|
от 40 до 80 % |
±3 | |
|
от 80 до 100 % |
±3 | |
|
от 90 до 100 % |
±4 | |
|
от 95 до 100 % |
±4 | |
|
от 98 до 100 % |
±5 | |
|
Гексафторид серы (SFe) |
от 0 до 1 млн-1 |
±20 |
|
от 0 до 3 млн-1 |
±15 | |
|
от 0 до 5 млн-1 |
±15 | |
|
от 0 до 10 млн-1 |
±12 | |
|
от 0 до 30 млн-1 |
±12 | |
|
от 0 до 50 млн-1 |
±10 | |
|
от 0 до 100 млн-1 |
±10 | |
|
от 0 до 300 млн-1 |
±8 | |
|
от 0 до 500 млн-1 |
±8 | |
|
Гексафторид серы (SFe) |
от 0 до 1000 млн-1 |
±8 |
|
от 0 до 3000 млн-1 |
±8 | |
|
от 0 до 0,5 % |
±6 | |
|
от 0 до 1 % |
±5 | |
|
от 0 до 3 % |
±4 | |
|
от 0 до 5 % |
±4 | |
|
от 0 до 10 % |
±4 | |
|
от 0 до 30 % |
±3 | |
|
от 0 до 50 % |
±2 | |
|
от 0 до 100 % |
±2 | |
|
от 95 до 100 % |
±4 | |
|
от 98 до 100 % |
±5 |
|
1 |
2 |
3 |
|
Диоксид азота (NO2) |
от 0 до 1 млн-1 |
±20 |
|
от 0 до 3 млн-1 |
±20 | |
|
от 0 до 5 млн-1 |
±20 | |
|
от 0 до 10 млн-1 |
±12 | |
|
от 0 до 20 млн-1 |
±12 | |
|
от 0 до 30 млн-1 |
±12 | |
|
от 0 до 50 млн-1 |
±10 | |
|
от 0 до 100 млн-1 |
±10 | |
|
от 0 до 150 млн-1 |
±10 | |
|
от 0 до 200 млн-1 |
±8 | |
|
от 0 до 250 млн-1 |
±8 | |
|
от 0 до 300 млн-1 |
±8 | |
|
от 0 до 500 млн-1 |
±8 | |
|
от 0 до 1000 млн-1 |
±8 | |
|
от 0 до 1500 млн-1 |
±8 | |
|
от 0 до 2000 млн-1 |
±6 | |
|
от 0 до 3000 млн-1 |
±6 | |
|
от 0 до 0,5 % |
±6 | |
|
от 0 до 1 % |
±5 | |
|
от 0 до 2 % |
±4 | |
|
от 0 до 3 % |
±4 | |
|
от 0 до 5 % |
±4 | |
|
от 0 до 10 % |
±3 | |
|
Диоксид серы (SO2) |
от 0 до 1 млн-1 |
±20 |
|
от 0 до 3 млн-1 |
±20 | |
|
от 0 до 5 млн-1 |
±15 | |
|
от 0 до 10 млн-1 |
±15 | |
|
от 0 до 20 млн-1 |
±12 | |
|
от 0 до 30 млн-1 |
±12 | |
|
от 0 до 50 млн-1 |
±12 | |
|
от 0 до 100 млн-1 |
±10 | |
|
от 0 до 150 млн-1 |
±10 | |
|
от 0 до 200 млн-1 |
±10 | |
|
от 0 до 250 млн-1 |
±10 | |
|
от 0 до 300 млн-1 |
±10 | |
|
от 0 до 500 млн-1 |
±8 | |
|
от 0 до 1000 млн-1 |
±8 | |
|
от 0 до 1500 млн-1 |
±8 | |
|
от 0 до 2000 млн-1 |
±8 | |
|
от 0 до 3000 млн-1 |
±6 | |
|
от 0 до 0,5 % |
±6 | |
|
от 0 до 1 % |
±5 | |
|
от 0 до 2 % |
±4 | |
|
от 0 до 3 % |
±4 |
|
1 |
2 |
3 |
|
Диоксид серы (SO2) |
от 0 до 5 % |
±4 |
|
от 0 до 10 % |
±4 | |
|
от 0 до 30 % |
±3 | |
|
от 0 до 50 % |
±2 | |
|
от 0 до 100 % |
±2 | |
|
Диоксид углерода (СО2) |
от 0 до 1 млн-1 |
±20 |
|
от 0 до 3 млн-1 |
±15 | |
|
от 0 до 5 млн-1 |
±15 | |
|
от 0 до 10 млн-1 |
±12 | |
|
от 0 до 20 млн-1 |
±12 | |
|
от 0 до 30 млн-1 |
±12 | |
|
от 0 до 50 млн-1 |
±10 | |
|
от 0 до 100 млн-1 |
±10 | |
|
от 0 до 300 млн-1 |
±8 | |
|
от 0 до 500 млн-1 |
±8 | |
|
от 0 до 1000 млн-1 |
±6 | |
|
от 0 до 3000 млн-1 |
±5 | |
|
от 0 до 0,5 % |
±5 | |
|
от 0 до 1 % |
±5 | |
|
от 0 до 3 % |
±4 | |
|
от 0 до 5 % |
±4 | |
|
от 0 до 10 % |
±4 | |
|
от 0 до 20 % |
±3 | |
|
от 0 до 30 % |
±2 | |
|
от 0 до 40 % |
±2 | |
|
от 0 до 50 % |
±2 | |
|
от 0 до 100 % |
±2 | |
|
от 50 до 100 % |
±2 | |
|
от 80 до 100 % |
±2 | |
|
от 90 до 100 % |
±4 | |
|
от 95 до 100 % |
±4 | |
|
от 98 до 100 % |
±5 | |
|
Закись азота (N2O) |
от 0 до 1 млн-1 |
±20 |
|
от 0 до 3 млн-1 |
±15 | |
|
от 0 до 5 млн-1 |
±15 | |
|
от 0 до 10 млн-1 |
±12 | |
|
от 0 до 20 млн-1 |
±12 | |
|
от 0 до 30 млн-1 |
±12 | |
|
от 0 до 50 млн-1 |
±12 | |
|
от 0 до 100 млн-1 |
±10 | |
|
от 0 до 300 млн-1 |
±10 | |
|
от 0 до 500 млн-1 |
±8 | |
|
от 0 до 1000 млн-1 |
±8 | |
|
от 0 до 3000 млн-1 |
±6 |
|
1 |
2 |
3 |
|
Закись азота (N2O) |
от 0 до 0,5 % |
±6 |
|
от 0 до 1 % |
±4 | |
|
от 0 до 3 % |
±4 | |
|
от 0 до 5 % |
±3 | |
|
от 0 до 10 % |
±3 | |
|
от 0 до 30 % |
±2 | |
|
от 0 до 50 % |
±2 | |
|
от 0 до 100 % |
±2 | |
|
Карбонилсульфид (COS) |
от 0 до 1 млн-1 |
±40 |
|
от 0 до 3 млн-1 |
±30 | |
|
от 0 до 5 млн-1 |
±25 | |
|
от 0 до 10 млн-1 |
±20 | |
|
от 0 до 20 млн-1 |
±20 | |
|
от 0 до 30 млн-1 |
±18 | |
|
от 0 до 50 млн-1 |
±18 | |
|
от 0 до 100 млн-1 |
±18 | |
|
от 0 до 300 млн-1 |
±15 | |
|
от 0 до 500 млн-1 |
±15 | |
|
от 0 до 1000 млн-1 |
±12 | |
|
от 0 до 5000 млн-1 |
±12 | |
|
от 0 до 1 % |
±10 | |
|
от 0 до 5 % |
±10 | |
|
от 0 до 10 % |
±10 | |
|
от 0 до 30 % |
±8 | |
|
от 0 до 50 % |
±6 | |
|
от 0 до 100 % |
±6 | |
|
Кислород (О2) |
от 0 до 1 млн-1 |
±20 |
|
от 0 до 3 млн-1 |
±15 | |
|
от 0 до 5 млн-1 |
±15 | |
|
от 0 до 10 млн-1 |
±12 | |
|
от 0 до 20 млн 1 |
±12 | |
|
от 0 до 30 млн 1 |
±12 | |
|
от 0 до 50 млн 1 |
±12 | |
|
от 0 до 100 млн 1 |
±10 | |
|
от 0 до 200 млн-1 |
±10 | |
|
от 0 до 300 млн-1 |
±10 | |
|
от 0 до 500 млн-1 |
±8 | |
|
от 0 до 1000 млн-1 |
±8 | |
|
от 0 до 2000 млн-1 |
±8 | |
|
от 0 до 3000 млн-1 |
±6 | |
|
от 0 до 0,5 % |
±6 | |
|
от 0 до 1 % |
±4 | |
|
от 0 до 2 % |
±4 | |
|
от 0 до 3 % |
±4 |
|
1 |
2 |
3 |
|
Кислород (О2) |
от 0 до 5 % |
±4 |
|
от 0 до 10 % |
±2 | |
|
от 0 до 15 % |
±2 | |
|
от 0 до 20 % |
±2 | |
|
от 0 до 21 % |
±2 | |
|
от 0 до 25 % |
±2 | |
|
от 0 до 30 % |
±2 | |
|
от 0 до 50 % |
±1 | |
|
от 0 до 100 % |
±1 | |
|
от 50 до 100 % |
±1 | |
|
от 80 до 100 % |
±3 | |
|
от 90 до 100 % |
±4 | |
|
от 95 до 100 % |
±5 | |
|
от 98 до 100 % |
±5 | |
|
Метан (CH4) |
от 0 до 1 млн-1 |
±20 |
|
от 0 до 3 млн-1 |
±15 | |
|
от 0 до 5 млн-1 |
±15 | |
|
от 0 до 10 млн-1 |
±12 | |
|
от 0 до 20 млн-1 |
±12 | |
|
от 0 до 30 млн-1 |
±12 | |
|
от 0 до 50 млн-1 |
±10 | |
|
от 0 до 100 млн-1 |
±10 | |
|
от 0 до 200 млн-1 |
±10 | |
|
от 0 до 300 млн-1 |
±8 | |
|
от 0 до 500 млн-1 |
±8 | |
|
от 0 до 1000 млн-1 |
±8 | |
|
от 0 до 2000 млн-1 |
±8 | |
|
от 0 до 3000 млн-1 |
±6 | |
|
от 0 до 0,5 % |
±6 | |
|
от 0 до 1 % |
±4 | |
|
от 0 до 2 % |
±4 | |
|
от 0 до 3 % |
±4 | |
|
от 0 до 5 % |
±3 | |
|
от 0 до 10 % |
±3 | |
|
от 0 до 20 % |
±2 | |
|
от 0 до 30 % |
±2 | |
|
от 0 до 40 % |
±2 | |
|
от 0 до 50 % |
±2 | |
|
от 0 до 100 % |
±2 | |
|
от 80 до 100 % |
±2 | |
|
от 90 до 100 % |
±2 | |
|
от 95 до 100 % |
±3 | |
|
от 98 до 100 % |
±5 |
|
1 |
2 |
3 |
|
Метанол (СНзОН) |
от 0 до 1 млн-1 |
±20 |
|
от 0 до 3 млн-1 |
±20 | |
|
от 0 до 5 млн-1 |
±15 | |
|
от 0 до 10 млн-1 |
±15 | |
|
от 0 до 20 млн-1 |
±12 | |
|
от 0 до 30 млн-1 |
±12 | |
|
от 0 до 50 млн-1 |
±12 | |
|
от 0 до 100 млн-1 |
±12 | |
|
от 0 до 200 млн-1 |
±10 | |
|
от 0 до 300 млн-1 |
±10 | |
|
от 0 до 500 млн-1 |
±10 | |
|
от 0 до 1000 млн-1 |
±8 | |
|
от 0 до 2000 млн-1 |
±8 | |
|
от 0 до 3000 млн-1 |
±6 | |
|
от 0 до 0,5 % |
±6 | |
|
от 0 до 1 % |
±4 | |
|
от 0 до 2 % |
±4 | |
|
от 0 до 4 % |
±2 | |
|
Метилмеркаптан (CH3SH) |
от 0 до 1 млн-1 |
±25 |
|
от 0 до 3 млн-1 |
±20 | |
|
от 0 до 5 млн-1 |
±20 | |
|
от 0 до 10 млн-1 |
±15 | |
|
от 0 до 20 млн-1 |
±15 | |
|
от 0 до 30 млн-1 |
±15 | |
|
от 0 до 50 млн-1 |
±15 | |
|
от 0 до 100 млн-1 |
±12 | |
|
от 0 до 200 млн-1 |
±12 | |
|
от 0 до 300 млн-1 |
±12 | |
|
от 0 до 500 млн-1 |
±12 | |
|
от 0 до 1000 млн-1 |
±10 | |
|
от 0 до 2000 млн-1 |
±10 | |
|
от 0 до 3000 млн-1 |
±10 | |
|
от 0 до 0,5 % |
±8 | |
|
от 0 до 1 % |
±8 | |
|
от 0 до 2 % |
±8 | |
|
от 0 до 3 % |
±8 | |
|
от 0 до 5 % |
±6 | |
|
от 0 до 10 % |
±6 | |
|
Метилмеркаптан (CH3SH) |
от 0 до 30 % |
±6 |
|
от 0 до 50 % |
±4 |
|
1 |
2 |
3 |
|
Оксид азота (NO) |
от 0 до 1 млн-1 |
±20 |
|
от 0 до 3 млн-1 |
±15 | |
|
от 0 до 5 млн-1 |
±15 | |
|
от 0 до 10 млн-1 |
±12 | |
|
от 0 до 20 млн-1 |
±12 | |
|
от 0 до 30 млн-1 |
±12 | |
|
от 0 до 50 млн-1 |
±10 | |
|
от 0 до 100 млн-1 |
±10 | |
|
от 0 до 150 млн-1 |
±10 | |
|
от 0 до 200 млн-1 |
±8 | |
|
от 0 до 250 млн-1 |
±8 | |
|
от 0 до 300 млн-1 |
±8 | |
|
от 0 до 500 млн-1 |
±6 | |
|
от 0 до 1000 млн-1 |
±6 | |
|
от 0 до 1500 млн-1 |
±6 | |
|
от 0 до 2000 млн-1 |
±6 | |
|
от 0 до 3000 млн-1 |
±6 | |
|
от 0 до 0,5 % |
±4 | |
|
от 0 до 1 % |
±4 | |
|
от 0 до 2 % |
±4 | |
|
от 0 до 3 % |
±4 | |
|
от 0 до 5 % |
±4 | |
|
от 0 до 10 % |
±3 | |
|
от 0 до 20 % |
±3 | |
|
от 0 до 30 % |
±3 | |
|
от 0 до 50 % |
±2 | |
|
от 0 до 100 % |
±2 | |
|
Оксид углерода (СО) |
от 0 до 1 млн-1 |
±20 |
|
от 0 до 3 млн-1 |
±15 | |
|
от 0 до 5 млн-1 |
±15 | |
|
от 0 до 10 млн-1 |
±12 | |
|
от 0 до 20 млн-1 |
±12 | |
|
от 0 до 30 млн-1 |
±12 | |
|
от 0 до 50 млн-1 |
±10 | |
|
от 0 до 100 млн-1 |
±10 | |
|
от 0 до 150 млн-1 |
±10 | |
|
от 0 до 200 млн-1 |
±8 | |
|
от 0 до 250 млн-1 |
±8 | |
|
от 0 до 300 млн-1 |
±8 | |
|
от 0 до 500 млн-1 |
±8 | |
|
от 0 до 1000 млн-1 |
±6 | |
|
от 0 до 1500 млн-1 |
±6 | |
|
от 0 до 2000 млн-1 |
±6 | |
|
от 0 до 3000 млн-1 |
±6 |
|
1 |
2 |
3 |
|
Оксид углерода (СО) |
от 0 до 0,5 % |
±6 |
|
от 0 до 1 % |
±4 | |
|
от 0 до 2 % |
±4 | |
|
от 0 до 3 % |
±4 | |
|
от 0 до 5 % |
±4 | |
|
от 0 до 10 % |
±2 | |
|
от 0 до 20 % |
±2 | |
|
от 0 до 30 % |
±2 | |
|
от 0 до 50 % |
±1 | |
|
от 0 до 100 % |
±1 | |
|
от 80 до 100 % |
±2 | |
|
от 90 до 100 % |
±2 | |
|
от 95 до 100 % |
±4 | |
|
от 98 до 100 % |
±5 | |
|
Сероводород (112S) |
от 0 до 1 млн-1 |
±20 |
|
от 0 до 2 млн-1 |
±15 | |
|
от 0 до 3 млн-1 |
±15 | |
|
от 0 до 5 млн-1 |
±15 | |
|
от 0 до 10 млн-1 |
±12 | |
|
от 0 до 20 млн-1 |
±12 | |
|
от 0 до 30 млн-1 |
±12 | |
|
от 0 до 50 млн-1 |
±12 | |
|
от 0 до 100 млн-1 |
±10 | |
|
от 0 до 150 млн-1 |
±10 | |
|
от 0 до 200 млн-1 |
±10 | |
|
от 0 до 250 млн-1 |
±10 | |
|
от 0 до 300 млн-1 |
±10 | |
|
от 0 до 500 млн-1 |
±8 | |
|
от 0 до 1000 млн-1 |
±8 | |
|
от 0 до 1500 млн-1 |
±8 | |
|
от 0 до 2000 млн-1 |
±8 | |
|
от 0 до 3000 млн-1 |
±8 | |
|
от 0 до 0,5 % |
±6 | |
|
от 0 до 1 % |
±6 | |
|
от 0 до 2 % |
±6 | |
|
от 0 до 3 % |
±5 | |
|
от 0 до 4 % |
±5 | |
|
от 0 до 5 % |
±4 | |
|
от 0 до 10 % |
±4 | |
|
от 0 до 20 % |
±2 | |
|
от 0 до 30 % |
±2 | |
|
от 0 до 50 % |
±1 | |
|
от 0 до 100 % |
±1 |
|
1 |
2 |
3 |
|
Сероуглерод (CS2) |
от 0 до 1 млн-1 |
±30 |
|
от 0 до 2 млн-1 |
±25 | |
|
от 0 до 3 млн-1 |
±25 | |
|
от 0 до 5 млн-1 |
±25 | |
|
от 0 до 10 млн-1 |
±20 | |
|
от 0 до 20 млн-1 |
±20 | |
|
от 0 до 30 млн-1 |
±20 | |
|
от 0 до 50 млн-1 |
±20 | |
|
от 0 до 100 млн-1 |
±18 | |
|
от 0 до 300 млн-1 |
±16 | |
|
от 0 до 500 млн-1 |
±16 | |
|
от 0 до 1000 млн-1 |
±14 | |
|
от 0 до 0,5 % |
±12 | |
|
от 0 до 1 % |
±12 | |
|
от 0 до 5 % |
±10 | |
|
от 0 до 10 % |
±10 | |
|
Цианистый водород (HCN) |
от 0 до 1 млн-1 |
±30 |
|
от 0 до 2 млн-1 |
±30 | |
|
от 0 до 3 млн-1 |
±30 | |
|
от 0 до 5 млн-1 |
±25 | |
|
от 0 до 10 млн-1 |
±25 | |
|
от 0 до 20 млн-1 |
±22 | |
|
от 0 до 30 млн-1 |
±22 | |
|
от 0 до 50 млн-1 |
±20 | |
|
от 0 до 100 млн-1 |
±20 | |
|
Цианистый водород (HCN) |
от 0 до 200 млн-1 |
±18 |
|
от 0 до 300 млн-1 |
±18 | |
|
от 0 до 500 млн-1 |
±16 | |
|
Фенол (С6Н5ОН) |
от 0 до 3 млн-1 |
±25 |
|
от 0 до 5 млн-1 |
±20 | |
|
от 0 до 10 млн-1 |
±20 | |
|
от 0 до 25 млн-1 |
±20 | |
|
Формальдегид (СН2О) |
от 0 до 1 млн-1 |
±30 |
|
от 0 до 2 млн-1 |
±30 | |
|
от 0 до 3 млн-1 |
±30 | |
|
от 0 до 5 млн-1 |
±25 | |
|
от 0 до 10 млн-1 |
±20 | |
|
Фтористый водород (HF) |
от 0 до 1 млн-1 |
±25 |
|
от 0 до 3 млн-1 |
±25 | |
|
от 0 до 5 млн-1 |
±20 | |
|
от 0 до 10 млн-1 |
±20 | |
|
от 0 до 20 млн-1 |
±15 | |
|
от 0 до 30 млн-1 |
±15 | |
|
от 0 до 50 млн-1 |
±15 |
|
1 |
2 |
3 |
|
Фтористый водород (HF) |
от 0 до 100 млн-1 |
±12 |
|
от 0 до 150 млн-1 |
±12 | |
|
от 0 до 200 млн-1 |
±12 | |
|
от 0 до 250 млн-1 |
±12 | |
|
от 0 до 300 млн-1 |
±12 | |
|
от 0 до 500 млн-1 |
±10 | |
|
от 0 до 1000 млн-1 |
±10 | |
|
от 0 до 3000 млн-1 |
±10 | |
|
от 0 до 5000 млн-1 |
±8 | |
|
от 0 до 1 % |
±8 | |
|
от 0 до 3 % |
±8 | |
|
от 0 до 5 % |
±6 | |
|
от 0 до 10 % |
±6 | |
|
Хлор (CI2) |
от 0 до 3 млн-1 |
±20 |
|
от 0 до 5 млн-1 |
±20 | |
|
от 0 до 10 млн-1 |
±18 | |
|
от 0 до 20 млн-1 |
±15 | |
|
от 0 до 30 млн-1 |
±15 | |
|
от 0 до 50 млн-1 |
±15 | |
|
от 0 до 100 млн-1 |
±12 | |
|
от 0 до 200 млн-1 |
±12 | |
|
от 0 до 300 млн-1 |
±12 | |
|
от 0 до 500 млн-1 |
±10 | |
|
от 0 до 1000 млн-1 |
±10 | |
|
от 0 до 2000 млн-1 |
±10 | |
|
от 0 до 3000 млн-1 |
±10 | |
|
от 0 до 5000 млн-1 |
±8 | |
|
от 0 до 1 % |
±8 | |
|
от 0 до 3 % |
±8 | |
|
от 0 до 5 % |
±6 | |
|
от 0 до 10 % |
±6 | |
|
от 0 до 20 % |
±4 | |
|
от 0 до 30 % |
±4 | |
|
от 0 до 50 % |
±2 | |
|
от 0 до 80 % |
±2 | |
|
от 0 до 100 % |
±2 | |
|
от 50 до 100 % |
±2 | |
|
от 80 до 100 % |
±4 | |
|
от 90 до 100 % |
±6 | |
|
от 95 до 100 % |
±6 | |
|
от 98 до 100 % |
±8 |
|
1 |
2 |
3 |
|
Хлористый водород (HCl) |
от 0 до 1 млн-1 |
±25 |
|
от 0 до 3 млн-1 |
±20 | |
|
от 0 до 5 млн-1 |
±20 | |
|
от 0 до 10 млн-1 |
±15 | |
|
от 0 до 20 млн-1 |
±15 | |
|
от 0 до 30 млн-1 |
±15 | |
|
от 0 до 50 млн-1 |
±15 | |
|
от 0 до 100 млн-1 |
±12 | |
|
от 0 до 150 млн-1 |
±12 | |
|
от 0 до 200 млн-1 |
±12 | |
|
от 0 до 300 млн-1 |
±12 | |
|
от 0 до 500 млн-1 |
±10 | |
|
от 0 до 1000 млн-1 |
±10 | |
|
от 0 до 1500 млн-1 |
±10 | |
|
от 0 до 2000 млн-1 |
±10 | |
|
от 0 до 3000 млн-1 |
±10 | |
|
от 0 до 5000 млн-1 |
±8 | |
|
от 0 до 1 % |
±8 | |
|
от 0 до 3 % |
±8 | |
|
от 0 до 5 % |
±6 | |
|
от 0 до 10 % |
±6 | |
|
от 0 до 30 % |
±4 | |
|
от 0 до 50 % |
±4 | |
|
от 0 до 100 % |
±2 | |
|
Этан (C2H6) |
от 0 до 3 млн-1 |
±25 |
|
от 0 до 5 млн-1 |
±20 | |
|
от 0 до 10 млн-1 |
±15 | |
|
от 0 до 30 млн-1 |
±15 | |
|
от 0 до 50 млн-1 |
±12 | |
|
от 0 до 100 млн-1 |
±12 | |
|
от 0 до 300 млн-1 |
±10 | |
|
от 0 до 500 млн-1 |
±10 | |
|
от 0 до 1000 млн-1 |
±10 | |
|
от 0 до 3000 млн-1 |
±8 | |
|
от 0 до 0,5 % |
±8 | |
|
от 0 до 1 % |
±8 | |
|
от 0 до 2 % |
±6 | |
|
от 0 до 3 % |
±6 | |
|
от 0 до 5 % |
±6 | |
|
от 0 до 10 % |
±4 | |
|
от 0 до 30 % |
±4 | |
|
от 0 до 50 % |
±2 | |
|
от 0 до 100 % |
±2 |
|
1 |
2 |
3 |
|
Этанол (C2H5OH) |
от 0 до 1 млн-1 |
±25 |
|
от 0 до 3 млн-1 |
±20 | |
|
от 0 до 5 млн-1 |
±20 | |
|
от 0 до 10 млн-1 |
±15 | |
|
от 0 до 30 млн-1 |
±15 | |
|
от 0 до 50 млн-1 |
±15 | |
|
от 0 до 100 млн-1 |
±12 | |
|
от 0 до 300 млн-1 |
±12 | |
|
от 0 до 500 млн-1 |
±10 | |
|
от 0 до 1000 млн-1 |
±10 | |
|
от 0 до 3000 млн-1 |
±8 | |
|
от 0 до 0,5 % |
±8 | |
|
от 0 до 1 % |
±6 | |
|
Этилен (C2H4) |
от 0 до 5 млн-1 |
±20 |
|
от 0 до 10 млн-1 |
±20 | |
|
от 0 до 30 млн-1 |
±15 | |
|
от 0 до 50 млн-1 |
±15 | |
|
от 0 до 100 млн-1 |
±12 | |
|
от 0 до 300 млн-1 |
±12 | |
|
от 0 до 500 млн-1 |
±10 | |
|
от 0 до 1000 млн-1 |
±10 | |
|
от 0 до 3000 млн-1 |
±10 | |
|
от 0 до 0,5 % |
±8 | |
|
от 0 до 1 % |
±8 | |
|
от 0 до 2 % |
±8 | |
|
от 0 до 3 % |
±6 | |
|
от 0 до 5 % |
±6 | |
|
от 0 до 10 % |
±6 | |
|
от 0 до 30 % |
±4 | |
|
от 0 до 50 % |
±4 | |
|
от 0 до 100 % |
±2 | |
|
Этиленоксид (C2H4O) |
от 0 до 3 млн-1 |
±20 |
|
от 0 до 5 млн-1 |
±20 | |
|
от 0 до 10 млн-1 |
±15 | |
|
от 0 до 30 млн-1 |
±15 | |
|
от 0 до 50 млн-1 |
±15 | |
|
от 0 до 100 млн-1 |
±12 | |
|
от 0 до 300 млн-1 |
±12 | |
|
от 0 до 500 млн-1 |
±10 | |
|
от 0 до 1000 млн-1 |
±10 | |
|
от 0 до 3000 млн-1 |
±8 | |
|
от 0 до 0,5 % |
±8 | |
|
от 0 до 1 % |
±6 | |
|
от 0 до 2 % |
±6 |
Окончание таблицы 2
|
1 |
2 |
3 |
|
Этиленоксид (C2H4O) |
от 0 до 3 % |
±6 |
|
от 0 до 5 % |
±4 | |
|
от 0 до 10 % |
±4 | |
|
Примечания:
| ||
Диапазоны измерений массовой концентрации анализируемых веществ и пределы допускаемой основной, приведённой к верхнему пределу измерения, погрешности анализаторов с оптико-абсорбционными детекторами (ОАД) и лазерными спектрометрическими детекторами (ЛСД) приведены в таблице 3.
Таблица 3 - Диапазоны измерений массовой концентрации
|
Определяемый компонент |
Диапазон измерений массовой концентрации компонента, мг/м3 |
Пределы допускаемой основной приведенной к верхнему пределу измерения погрешности, % |
|
1 |
2 |
3 |
|
Аммиак (NH3) |
от 0 до 2 |
±20 |
|
от 0 до 3 |
±15 | |
|
от 0 до 5 |
±15 | |
|
от 0 до 10 |
±10 | |
|
от 0 до 20 |
±10 | |
|
от 0 до 25 |
±10 | |
|
от 0 до 30 |
±10 | |
|
от 0 до 40 |
±10 | |
|
от 0 до 50 |
±10 | |
|
от 0 до 100 |
±10 | |
|
от 0 до 150 |
±10 | |
|
от 0 до 200 |
±10 | |
|
от 0 до 250 |
±10 | |
|
от 0 до 300 |
±10 | |
|
от 0 до 400 |
±9 | |
|
от 0 до 500 |
±9 | |
|
от 0 до 800 |
±9 | |
|
от 0 до 1000 |
±8 | |
|
от 0 до 1500 |
±8 | |
|
от 0 до 2000 |
±8 | |
|
от 0 до 2500 |
±6 | |
|
от 0 до 3000 |
±6 | |
|
от 0 до 4000 |
±5 |
|
1 |
2 |
3 |
|
Аммиак (NH3) |
от 0 до 5000 |
±5 |
|
от 0 до 10000 |
±4 | |
|
Ацетилен (С2Н2) |
от 0 до 5 |
±20 |
|
от 0 до 10 |
±20 | |
|
от 0 до 30 |
±15 | |
|
от 0 до 50 |
±10 | |
|
от 0 до 100 |
±10 | |
|
от 0 до 300 |
±10 | |
|
от 0 до 500 |
±10 | |
|
от 0 до 1000 |
±8 | |
|
от 0 до 3000 |
±8 | |
|
от 0 до 5000 |
±8 | |
|
от 0 до 10000 |
±6 | |
|
Ацетон (СзНбО) |
от 0 до 3 |
±20 |
|
от 0 до 5 |
±20 | |
|
от 0 до 10 |
±15 | |
|
от 0 до 30 |
±15 | |
|
от 0 до 50 |
±15 | |
|
от 0 до 100 |
±12 | |
|
от 0 до 300 |
±12 | |
|
от 0 до 500 |
±10 | |
|
от 0 до 1000 |
±10 | |
|
от 0 до 3000 |
±8 | |
|
от 0 до 5000 |
±8 | |
|
от 0 до 10000 |
±6 | |
|
от 0 до 30000 |
±5 | |
|
Бутан (С4Н10) |
от 0 до 5 |
±20 |
|
от 0 до 10 |
±20 | |
|
от 0 до 30 |
±20 | |
|
от 0 до 50 |
±15 | |
|
от 0 до 100 |
±15 | |
|
от 0 до 300 |
±12 | |
|
от 0 до 500 |
±12 | |
|
от 0 до 1000 |
±10 | |
|
от 0 до 3000 |
±8 | |
|
от 0 до 5000 |
±6 | |
|
от 0 до 10000 |
±6 | |
|
от 0 до 30000 |
±4 |
|
1 |
2 |
3 |
|
Вода (Н2О) |
от 0 до 1 |
±25 |
|
от 0 до 3 |
±20 | |
|
от 0 до 5 |
±20 | |
|
от 0 до 10 |
±20 | |
|
от 0 до 15 |
±15 | |
|
от 0 до 20 |
±15 | |
|
от 0 до 25 |
±15 | |
|
от 0 до 30 |
±12 | |
|
от 0 до 40 |
±12 | |
|
от 0 до 50 |
±12 | |
|
от 0 до 100 |
±10 | |
|
от 0 до 150 |
±10 | |
|
от 0 до 200 |
±10 | |
|
от 0 до 250 |
±10 | |
|
от 0 до 300 |
±10 | |
|
от 0 до 400 |
±10 | |
|
от 0 до 500 |
±10 | |
|
от 0 до 1000 |
±10 | |
|
от 0 до 2000 |
±10 | |
|
от 0 до 3000 |
±10 | |
|
от 0 до 4000 |
±8 | |
|
от 0 до 5000 |
±8 | |
|
от 0 до 10000 |
±8 | |
|
Водород (H2) |
от 0 до 1 |
±15 |
|
от 0 до 3 |
±12 | |
|
от 0 до 5 |
±12 | |
|
от 0 до 10 |
±10 | |
|
от 0 до 30 |
±10 | |
|
от 0 до 50 |
±10 | |
|
от 0 до 100 |
±8 | |
|
от 0 до 300 |
±6 | |
|
от 0 до 500 |
±5 | |
|
от 0 до 1000 |
±4 | |
|
Гексафторид серы (SFe) |
от 0 до 5 |
±20 |
|
от 0 до 10 |
±20 | |
|
от 0 до 30 |
±15 | |
|
от 0 до 50 |
±15 | |
|
от 0 до 100 |
±12 | |
|
от 0 до 300 |
±12 | |
|
от 0 до 500 |
±12 | |
|
от 0 до 1000 |
±12 | |
|
от 0 до 3000 |
±10 | |
|
от 0 до 5000 |
±10 | |
|
от 0 до 10000 |
±8 | |
|
от 0 до 50000 |
±5 |
|
1 |
2 |
3 |
|
Диоксид азота (NO2) |
от 0 до 2 |
±20 |
|
от 0 до 3 |
±20 | |
|
от 0 до 5 |
±20 | |
|
от 0 до 10 |
±15 | |
|
от 0 до 15 |
±15 | |
|
от 0 до 20 |
±12 | |
|
от 0 до 25 |
±12 | |
|
от 0 до 30 |
±12 | |
|
от 0 до 40 |
±12 | |
|
от 0 до 50 |
±12 | |
|
от 0 до 100 |
±10 | |
|
от 0 до 150 |
±10 | |
|
от 0 до 200 |
±10 | |
|
от 0 до 250 |
±10 | |
|
от 0 до 300 |
±8 | |
|
от 0 до 400 |
±8 | |
|
от 0 до 500 |
±8 | |
|
от 0 до 800 |
±8 | |
|
от 0 до 1000 |
±8 | |
|
от 0 до 1500 |
±8 | |
|
от 0 до 2000 |
±8 | |
|
от 0 до 2500 |
±6 | |
|
от 0 до 3000 |
±6 | |
|
от 0 до 4000 |
±6 | |
|
от 0 до 5000 |
±6 | |
|
от 0 до 10000 |
±5 | |
|
от 0 до 30000 |
±4 | |
|
Диоксид серы (SO2) |
от 0 до 2 |
±20 |
|
от 0 до 3 |
±20 | |
|
от 0 до 5 |
±20 | |
|
от 0 до 10 |
±20 | |
|
от 0 до 15 |
±15 | |
|
от 0 до 20 |
±15 | |
|
от 0 до 25 |
±15 | |
|
от 0 до 30 |
±12 | |
|
от 0 до 40 |
±12 | |
|
от 0 до 50 |
±12 | |
|
от 0 до 100 |
±12 | |
|
от 0 до 150 |
±10 | |
|
от 0 до 200 |
±10 | |
|
от 0 до 250 |
±10 | |
|
от 0 до 300 |
±10 | |
|
от 0 до 400 |
±10 | |
|
от 0 до 500 |
±10 |
|
1 |
2 |
3 |
|
Диоксид серы (SO2) |
от 0 до 800 |
±10 |
|
от 0 до 1000 |
±8 | |
|
от 0 до 1500 |
±8 | |
|
от 0 до 2000 |
±8 | |
|
от 0 до 2500 |
±8 | |
|
от 0 до 3000 |
±8 | |
|
от 0 до 4000 |
±8 | |
|
от 0 до 5000 |
±8 | |
|
от 0 до 10000 |
±6 | |
|
от 0 до 30000 |
±4 | |
|
Диоксид углерода (СО2) |
от 0 до 2 |
±15 |
|
от 0 до 3 |
±15 | |
|
от 0 до 5 |
±15 | |
|
от 0 до 10 |
±12 | |
|
от 0 до 15 |
±12 | |
|
от 0 до 20 |
±12 | |
|
от 0 до 25 |
±12 | |
|
от 0 до 30 |
±10 | |
|
от 0 до 40 |
±10 | |
|
от 0 до 50 |
±10 | |
|
от 0 до 100 |
±8 | |
|
от 0 до 300 |
±8 | |
|
от 0 до 500 |
±8 | |
|
от 0 до 800 |
±8 | |
|
от 0 до 1000 |
±8 | |
|
от 0 до 3000 |
±6 | |
|
от 0 до 5000 |
±6 | |
|
от 0 до 10000 |
±4 | |
|
от 0 до 30000 |
±4 | |
|
Закись азота (N2O) |
от 0 до 2 |
±20 |
|
от 0 до 5 |
±15 | |
|
от 0 до 10 |
±15 | |
|
от 0 до 15 |
±15 | |
|
от 0 до 20 |
±12 | |
|
от 0 до 25 |
±12 | |
|
от 0 до 30 |
±12 | |
|
от 0 до 40 |
±12 | |
|
от 0 до 50 |
±12 | |
|
от 0 до 100 |
±10 | |
|
от 0 до 300 |
±10 | |
|
от 0 до 500 |
±10 | |
|
от 0 до 800 |
±8 | |
|
от 0 до 1000 |
±8 | |
|
от 0 до 3000 |
±6 | |
|
от 0 до 5000 |
±6 | |
|
от 0 до 10000 |
±6 | |
|
от 0 до 30000 |
±4 |
|
1 |
2 |
3 |
|
Карбонилсульфид (COS) |
от 0 до 3 |
±40 |
|
от 0 до 5 |
±30 | |
|
от 0 до 10 |
±25 | |
|
от 0 до 15 |
±20 | |
|
от 0 до 20 |
±20 | |
|
от 0 до 30 |
±20 | |
|
от 0 до 40 |
±20 | |
|
от 0 до 50 |
±20 | |
|
от 0 до 100 |
±18 | |
|
от 0 до 150 |
±18 | |
|
от 0 до 200 |
±18 | |
|
от 0 до 300 |
±15 | |
|
от 0 до 500 |
±15 | |
|
от 0 до 1000 |
±15 | |
|
от 0 до 3000 |
±12 | |
|
от 0 до 5000 |
±12 | |
|
от 0 до 10000 |
±12 | |
|
от 0 до 30000 |
±10 | |
|
Кислород (О2) |
от 0 до 2 |
±20 |
|
от 0 до 5 |
±15 | |
|
от 0 до 10 |
±15 | |
|
от 0 до 15 |
±15 | |
|
от 0 до 20 |
±12 | |
|
от 0 до 25 |
±12 | |
|
от 0 до 30 |
±12 | |
|
от 0 до 40 |
±12 | |
|
от 0 до 50 |
±12 | |
|
от 0 до 100 |
±12 | |
|
от 0 до 150 |
±10 | |
|
от 0 до 200 |
±10 | |
|
от 0 до 250 |
±10 | |
|
от 0 до 300 |
±10 | |
|
от 0 до 500 |
±10 | |
|
от 0 до 800 |
±10 | |
|
от 0 до 1000 |
±8 | |
|
от 0 до 3000 |
±8 | |
|
от 0 до 5000 |
±6 | |
|
от 0 до 10000 |
±6 | |
|
от 0 до 30000 |
±4 | |
|
Метан (CH4) |
от 0 до 2 |
±20 |
|
от 0 до 5 |
±15 | |
|
от 0 до 10 |
±15 | |
|
от 0 до 15 |
±12 | |
|
от 0 до 20 |
±12 |
|
1 |
2 |
3 |
|
Метан (CH4) |
от 0 до 25 |
±12 |
|
от 0 до 30 |
±12 | |
|
от 0 до 40 |
±12 | |
|
от 0 до 50 |
±10 | |
|
от 0 до 100 |
±10 | |
|
от 0 до 150 |
±10 | |
|
от 0 до 200 |
±10 | |
|
от 0 до 250 |
±8 | |
|
от 0 до 300 |
±8 | |
|
от 0 до 400 |
±8 | |
|
от 0 до 500 |
±8 | |
|
от 0 до 800 |
±8 | |
|
от 0 до 1000 |
±8 | |
|
от 0 до 1500 |
±8 | |
|
от 0 до 2000 |
±6 | |
|
от 0 до 2500 |
±6 | |
|
от 0 до 3000 |
±6 | |
|
от 0 до 4000 |
±4 | |
|
от 0 до 5000 |
±4 | |
|
от 0 до 10000 |
±4 | |
|
Метанол (СНзОН) |
от 0 до 5 |
±20 |
|
от 0 до 10 |
±15 | |
|
от 0 до 30 |
±12 | |
|
от 0 до 50 |
±12 | |
|
от 0 до 100 |
±12 | |
|
от 0 до 300 |
±12 | |
|
от 0 до 500 |
±10 | |
|
от 0 до 1000 |
±10 | |
|
от 0 до 3000 |
±8 | |
|
от 0 до 5000 |
±6 | |
|
от 0 до 10000 |
±4 | |
|
от 0 до 30000 |
±3 | |
|
Метилмеркаптан (CH3SH) |
от 0 до 5 |
±25 |
|
от 0 до 10 |
±20 | |
|
от 0 до 15 |
±20 | |
|
от 0 до 20 |
±15 | |
|
от 0 до 30 |
±15 | |
|
от 0 до 40 |
±15 | |
|
от 0 до 50 |
±15 | |
|
от 0 до 100 |
±15 | |
|
от 0 до 200 |
±12 | |
|
от 0 до 300 |
±12 | |
|
от 0 до 500 |
±12 | |
|
от 0 до 1000 |
±12 |
|
1 |
2 |
3 |
|
Метилмеркаптан (CH3SH) |
от 0 до 3000 |
±10 |
|
от 0 до 5000 |
±10 | |
|
от 0 до 10000 |
±8 | |
|
от 0 до 30000 |
±8 | |
|
Оксид азота (NO) |
от 0 до 2 |
±20 |
|
от 0 до 5 |
±15 | |
|
от 0 до 10 |
±15 | |
|
от 0 до 15 |
±12 | |
|
от 0 до 20 |
±12 | |
|
от 0 до 25 |
±12 | |
|
от 0 до 30 |
±12 | |
|
от 0 до 40 |
±12 | |
|
от 0 до 50 |
±12 | |
|
от 0 до 100 |
±10 | |
|
от 0 до 150 |
±10 | |
|
от 0 до 200 |
±10 | |
|
от 0 до 250 |
±8 | |
|
от 0 до 300 |
±8 | |
|
от 0 до 400 |
±8 | |
|
от 0 до 500 |
±8 | |
|
от 0 до 800 |
±6 | |
|
от 0 до 1000 |
±6 | |
|
от 0 до 1500 |
±6 | |
|
от 0 до 2000 |
±6 | |
|
от 0 до 2500 |
±6 | |
|
от 0 до 3000 |
±6 | |
|
от 0 до 4000 |
±6 | |
|
от 0 до 5000 |
±4 | |
|
от 0 до 10000 |
±4 | |
|
от 0 до 30000 |
±4 | |
|
Оксид углерода (СО) |
от 0 до 2 |
±15 |
|
от 0 до 5 |
±15 | |
|
от 0 до 10 |
±12 | |
|
от 0 до 15 |
±12 | |
|
от 0 до 20 |
±12 | |
|
от 0 до 25 |
±12 | |
|
от 0 до 30 |
±12 | |
|
от 0 до 40 |
±10 | |
|
от 0 до 50 |
±10 | |
|
от 0 до 100 |
±10 | |
|
от 0 до 150 |
±10 | |
|
от 0 до 200 |
±8 | |
|
от 0 до 250 |
±8 | |
|
от 0 до 300 |
±8 |
|
1 |
2 |
3 |
|
Оксид углерода (СО) |
от 0 до 500 |
±8 |
|
от 0 до 800 |
±8 | |
|
от 0 до 1000 |
±6 | |
|
от 0 до 1500 |
±6 | |
|
от 0 до 2000 |
±6 | |
|
от 0 до 2500 |
±6 | |
|
от 0 до 3000 |
±6 | |
|
от 0 до 4000 |
±6 | |
|
от 0 до 5000 |
±6 | |
|
от 0 до 10000 |
±4 | |
|
от 0 до 30000 |
±4 | |
|
Сероводород (112S) |
от 0 до 2 |
±20 |
|
от 0 до 5 |
±15 | |
|
от 0 до 10 |
±15 | |
|
от 0 до 15 |
±12 | |
|
от 0 до 20 |
±12 | |
|
от 0 до 25 |
±12 | |
|
от 0 до 30 |
±12 | |
|
от 0 до 40 |
±12 | |
|
от 0 до 50 |
±12 | |
|
от 0 до 100 |
±10 | |
|
от 0 до 150 |
±10 | |
|
от 0 до 200 |
±10 | |
|
от 0 до 250 |
±10 | |
|
от 0 до 300 |
±10 | |
|
от 0 до 400 |
±10 | |
|
от 0 до 500 |
±10 | |
|
от 0 до 800 |
±10 | |
|
от 0 до 1000 |
±8 | |
|
от 0 до 1500 |
±8 | |
|
от 0 до 2000 |
±8 | |
|
от 0 до 2500 |
±8 | |
|
от 0 до 3000 |
±8 | |
|
от 0 до 4000 |
±8 | |
|
от 0 до 5000 |
±8 | |
|
от 0 до 10000 |
±6 | |
|
от 0 до 30000 |
±6 | |
|
Сероуглерод (CS2) |
от 0 до 5 |
±25 |
|
от 0 до 10 |
±25 | |
|
от 0 до 15 |
±25 | |
|
от 0 до 20 |
±25 | |
|
от 0 до 25 |
±25 | |
|
от 0 до 30 |
±20 | |
|
от 0 до 40 |
±20 |
|
1 |
2 |
3 |
|
Сероуглерод (CS2) |
от 0 до 50 |
±20 |
|
от 0 до 100 |
±20 | |
|
от 0 до 200 |
±18 | |
|
от 0 до 300 |
±18 | |
|
от 0 до 500 |
±18 | |
|
от 0 до 1000 |
±16 | |
|
от 0 до 3000 |
±16 | |
|
от 0 до 5000 |
±14 | |
|
от 0 до 10000 |
±14 | |
|
от 0 до 30000 |
±12 | |
|
Цианистый водород (HCN) |
от 0 до 2 |
±30 |
|
от 0 до 5 |
±25 | |
|
от 0 до 10 |
±22 | |
|
от 0 до 15 |
±22 | |
|
от 0 до 20 |
±20 | |
|
от 0 до 25 |
±20 | |
|
от 0 до 30 |
±20 | |
|
от 0 до 40 |
±20 | |
|
от 0 до 50 |
±20 | |
|
от 0 до 100 |
±18 | |
|
от 0 до 200 |
±16 | |
|
от 0 до 300 |
±14 | |
|
от 0 до 500 |
±12 | |
|
Фенол (С6Н5ОН) |
от 0 до 5 |
±25 |
|
от 0 до 10 |
±25 | |
|
от 0 до 15 |
±20 | |
|
от 0 до 20 |
±20 | |
|
от 0 до 25 |
±20 | |
|
от 0 до 50 |
±20 | |
|
от 0 до 100 |
±20 | |
|
Формальдегид (СН2О) |
от 0 до 2 |
±30 |
|
от 0 до 5 |
±25 | |
|
от 0 до 10 |
±25 | |
|
от 0 до 13 |
±20 | |
|
Фтористый водород (HF) |
от 0 до 2 |
±25 |
|
от 0 до 5 |
±20 | |
|
от 0 до 10 |
±20 | |
|
от 0 до 15 |
±15 | |
|
от 0 до 20 |
±15 | |
|
от 0 до 25 |
±15 | |
|
от 0 до 30 |
±15 | |
|
от 0 до 40 |
±15 | |
|
от 0 до 50 |
±12 | |
|
от 0 до 100 |
±12 |
|
1 |
2 |
3 |
|
Фтористый водород (HF) |
от 0 до 150 |
±12 |
|
от 0 до 200 |
±12 | |
|
от 0 до 250 |
±12 | |
|
от 0 до 300 |
±12 | |
|
от 0 до 500 |
±10 | |
|
от 0 до 800 |
±10 | |
|
от 0 до 1000 |
±10 | |
|
от 0 до 1500 |
±10 | |
|
от 0 до 2000 |
±10 | |
|
от 0 до 2500 |
±8 | |
|
от 0 до 3000 |
±8 | |
|
от 0 до 4000 |
±8 | |
|
от 0 до 5000 |
±8 | |
|
от 0 до 10000 |
±8 | |
|
Хлор (CI2) |
от 0 до 10 |
±20 |
|
от 0 до 15 |
±20 | |
|
от 0 до 20 |
±18 | |
|
от 0 до 25 |
±18 | |
|
от 0 до 30 |
±18 | |
|
от 0 до 40 |
±15 | |
|
от 0 до 50 |
±15 | |
|
от 0 до 100 |
±15 | |
|
от 0 до 150 |
±15 | |
|
от 0 до 200 |
±15 | |
|
от 0 до 250 |
±12 | |
|
от 0 до 300 |
±12 | |
|
от 0 до 400 |
±12 | |
|
от 0 до 500 |
±12 | |
|
от 0 до 800 |
±12 | |
|
от 0 до 1000 |
±12 | |
|
от 0 до 1500 |
±10 | |
|
от 0 до 2000 |
±10 | |
|
от 0 до 2500 |
±10 | |
|
от 0 до 3000 |
±10 | |
|
от 0 до 4000 |
±10 | |
|
от 0 до 5000 |
±10 | |
|
от 0 до 10000 |
±8 | |
|
от 0 до 30000 |
±8 | |
|
Хлористый водород (HCl) |
от 0 до 2 |
±25 |
|
от 0 до 5 |
±20 | |
|
от 0 до 10 |
±20 | |
|
от 0 до 15 |
±15 | |
|
от 0 до 20 |
±15 | |
|
от 0 до 25 |
±15 |
|
1 |
2 |
3 |
|
Хлористый водород (HCl) |
от 0 до 30 |
±15 |
|
от 0 до 40 |
±15 | |
|
от 0 до 50 |
±15 | |
|
от 0 до 100 |
±15 | |
|
от 0 до 150 |
±12 | |
|
от 0 до 200 |
±12 | |
|
от 0 до 250 |
±12 | |
|
от 0 до 300 |
±12 | |
|
от 0 до 400 |
±12 | |
|
от 0 до 500 |
±12 | |
|
от 0 до 800 |
±10 | |
|
от 0 до 1000 |
±10 | |
|
от 0 до 1500 |
±10 | |
|
от 0 до 2000 |
±10 | |
|
от 0 до 2500 |
±10 | |
|
от 0 до 3000 |
±10 | |
|
от 0 до 4000 |
±10 | |
|
от 0 до 5000 |
±10 | |
|
от 0 до 10000 |
±8 | |
|
от 0 до 30000 |
±8 | |
|
Этан (C2H6) |
от 0 до 2 |
±25 |
|
от 0 до 5 |
±20 | |
|
от 0 до 10 |
±15 | |
|
от 0 до 30 |
±15 | |
|
от 0 до 50 |
±12 | |
|
от 0 до 100 |
±12 | |
|
от 0 до 300 |
±10 | |
|
от 0 до 500 |
±10 | |
|
от 0 до 1000 |
±10 | |
|
от 0 до 3000 |
±8 | |
|
от 0 до 5000 |
±8 | |
|
от 0 до 10000 |
±8 | |
|
от 0 до 30000 |
±6 | |
|
Этанол (C2H5OH) |
от 0 до 5 |
±20 |
|
от 0 до 10 |
±20 | |
|
от 0 до 30 |
±15 | |
|
от 0 до 50 |
±15 | |
|
от 0 до 100 |
±12 | |
|
от 0 до 300 |
±12 | |
|
от 0 до 500 |
±12 | |
|
от 0 до 1000 |
±12 | |
|
от 0 до 3000 |
±10 | |
|
от 0 до 5000 |
±10 | |
|
от 0 до 10000 |
±8 | |
|
от 0 до 30000 |
±6 |
Окончание таблицы 3
|
1 |
2 |
3 |
|
Этилен (C2H4) |
от 0 до 5 |
±20 |
|
от 0 до 10 |
±20 | |
|
от 0 до 30 |
±15 | |
|
от 0 до 50 |
±15 | |
|
от 0 до 100 |
±12 | |
|
от 0 до 300 |
±12 | |
|
от 0 до 500 |
±10 | |
|
от 0 до 1000 |
±10 | |
|
от 0 до 3000 |
±10 | |
|
от 0 до 5000 |
±8 | |
|
от 0 до 10000 |
±8 | |
|
от 0 до 30000 |
±6 | |
|
Этиленоксид (C2H4O) |
от 0 до 5 |
±20 |
|
от 0 до 10 |
±20 | |
|
от 0 до 30 |
±15 | |
|
от 0 до 50 |
±15 | |
|
от 0 до 100 |
±12 | |
|
от 0 до 300 |
±12 | |
|
от 0 до 500 |
±12 | |
|
от 0 до 1000 |
±10 | |
|
от 0 до 3000 |
±10 | |
|
от 0 до 5000 |
±8 | |
|
от 0 до 10000 |
±8 | |
|
от 0 до 30000 |
±6 | |
|
Примечания:
| ||
Диапазоны измерений объёмной доли кислорода и пределы допускаемой основной, приведённой к верхнему пределу измерения, погрешности анализаторов с электрохимическими детекторами (ЭХД), твердоэлектролитными детекторами (ТЭД), парамагнитными детекторами (ПМД) приведены в таблице 4.
Таблица 4 - Диапазоны измерений объемной доли кислорода
|
Определяемый компонент |
Диапазон измерений объемной доли компонента |
Пределы допускаемой основной приведенной к верхнему пределу измерения погрешности, % |
|
1 |
2 |
3 |
|
Кислород (О2) |
от 0 до 1 млн-1 |
±20 |
|
от 0 до 3 млн-1 |
±15 | |
|
от 0 до 5 млн-1 |
±15 | |
|
от 0 до 10 млн-1 |
±12 | |
|
от 0 до 20 млн-1 |
±12 | |
|
от 0 до 30 млн-1 |
±12 | |
|
от 0 до 50 млн-1 |
±12 | |
|
от 0 до 100 млн-1 |
±10 | |
|
от 0 до 200 млн-1 |
±10 | |
|
от 0 до 300 млн-1 |
±10 | |
|
от 0 до 500 млн-1 |
±8 | |
|
от 0 до 1000 млн-1 |
±8 | |
|
от 0 до 2000 млн-1 |
±8 | |
|
от 0 до 3000 млн-1 |
±6 | |
|
от 0 до 0,5 % |
±6 | |
|
от 0 до 1 % |
±4 | |
|
от 0 до 2 % |
±4 | |
|
от 0 до 3 % |
±4 | |
|
от 0 до 5 % |
±4 | |
|
от 0 до 10 % |
±3 | |
|
от 0 до 15 % |
±3 | |
|
от 0 до 20 % |
±2 | |
|
от 0 до 21 % |
±2 | |
|
от 0 до 25 % |
±2 | |
|
от 0 до 30 % |
±2 | |
|
от 0 до 50 % |
±1 | |
|
от 0 до 100 % |
±1 | |
|
от 50 до 100 % |
±1 | |
|
от 80 до 100 % |
±3 | |
|
от 90 до 100 % |
±4 | |
|
от 95 до 100 % |
±5 | |
|
от 98 до 100 % |
±10 |
Диапазоны измерений массовой концентрации кислорода и пределы допускаемой основной, приведённой к верхнему пределу измерения, погрешности анализаторов с электрохимическими детекторами (ЭХД), твердоэлектролитными детекторами (ТЭД), парамагнитными детекторами (ПМД) приведены в таблице 5.
Таблица 5 - Диапазоны измерений массовой концентрации кислорода
|
Определяемый компонент |
Диапазон измерений массовой концентрации компонента, мг/м3 |
Пределы допускаемой основной приведенной к верхнему пределу измерения погрешности, % |
|
1 |
2 |
3 |
|
Кислород (О2) |
от 0 до 5 |
±15 |
|
от 0 до 10 |
±15 | |
|
от 0 до 15 |
±15 | |
|
от 0 до 20 |
±12 | |
|
от 0 до 25 |
±12 | |
|
от 0 до 30 |
±12 | |
|
от 0 до 40 |
±12 | |
|
от 0 до 50 |
±12 | |
|
от 0 до 100 |
±12 | |
|
от 0 до 150 |
±10 | |
|
от 0 до 200 |
±10 | |
|
от 0 до 250 |
±10 | |
|
от 0 до 300 |
±12 | |
|
от 0 до 500 |
±10 | |
|
от 0 до 800 |
±10 | |
|
от 0 до 1000 |
±8 | |
|
от 0 до 3000 |
±8 | |
|
от 0 до 5000 |
±6 | |
|
от 0 до 10000 |
±6 | |
|
от 0 до 30000 |
±4 |
Диапазоны измерений объёмной доли анализируемых веществ и пределы допускаемой основной, приведённой к верхнему пределу измерения, погрешности анализаторов с электрохимическими детекторами (ЭХД), пламенно-ионизационными детекторами (ПИД), фото-ионизационными детекторами (ФИД), полупроводниковыми детекторами (ППД), термокаталитическими детекторами (ТКД), приведены в таблице 6.
аблица 6 - Диапазоны измерений объемной доли
|
Тип детектора |
Определяемый компонент |
Диапазон измерений объемной доли компонента, млн-1 |
Пределы допускаемой основной приведенной к верхнему пределу измерения погрешности % |
|
1 |
2 |
3 |
4 |
|
ПИД |
СУВ (по метану) |
от 0 до 10 |
±25 |
|
от 0 до 25 |
±20 | ||
|
от 0 до 50 |
±10 | ||
|
от 0 до 100 |
±8 | ||
|
от 0 до 500 |
±7 | ||
|
от 0 до 1000 |
±6 | ||
|
ПИД, ТКД |
от 0 до 5000 |
±5 | |
|
от 0 до 10000 |
±4 |
|
1 |
2 |
3 |
4 |
|
ПИД |
СУВ (по пропану) |
от 0 до 10 |
±25 |
|
от 0 до 25 |
±20 | ||
|
от 0 до 50 |
±10 | ||
|
от 0 до 100 |
±8 | ||
|
от 0 до 500 |
±7 | ||
|
от 0 до 1000 |
±6 | ||
|
ПИД, ТКД |
от 0 до 5000 |
±5 | |
|
от 0 до 10000 |
±4 | ||
|
ПИД, ФИД |
СУВ (по гексану) |
от 0 до 10 |
±25 |
|
от 0 до 25 |
±20 | ||
|
от 0 до 50 |
±10 | ||
|
от 0 до 100 |
±8 | ||
|
от 0 до 500 |
±7 | ||
|
от 0 до 1000 |
±6 | ||
|
ПИД, ФИД, ТКД |
от 0 до 5000 |
±5 | |
|
от 0 до 10000 |
±4 | ||
|
ПИД, ФИД |
СУВ (по бензолу) |
от 0 до 5 |
±25 |
|
от 0 до 10 |
±25 | ||
|
от 0 до 25 |
±20 | ||
|
от 0 до 50 |
±10 | ||
|
от 0 до 100 |
±8 | ||
|
от 0 до 500 |
±7 | ||
|
от 0 до 1000 |
±6 | ||
|
ПИД, ФИД, ТКД |
от 0 до 5000 |
±5 | |
|
от 0 до 10000 |
±4 | ||
|
ФИД |
Ацетон (СзНбО) |
от 0 до 10 |
±15 |
|
от 0 до 25 |
±12 | ||
|
от 0 до 50 |
±12 | ||
|
от 0 до 100 |
±10 | ||
|
от 0 до 500 |
±8 | ||
|
от 0 до 1000 |
±8 | ||
|
от 0 до 5000 |
±6 | ||
|
от 0 до 10000 |
±4 | ||
|
Пары бензина (по изобутилену) |
от 0 до 10 |
±40 | |
|
от 0 до 25 |
±35 | ||
|
от 0 до 50 |
±30 | ||
|
от 0 до 100 |
±25 | ||
|
от 0 до 500 |
±20 |
|
1 |
2 |
3 |
4 |
|
ФИД |
Пары бензина (по изобутилену) |
от 0 до 1000 |
±15 |
|
от 0 до 5000 |
±12 | ||
|
от 0 до 10000 |
±10 | ||
|
Бензол (СбНб) |
от 0 до 10 |
±15 | |
|
от 0 до 25 |
±12 | ||
|
от 0 до 50 |
±12 | ||
|
от 0 до 100 |
±10 | ||
|
от 0 до 500 |
±10 | ||
|
от 0 до 1000 |
±8 | ||
|
от 0 до 5000 |
±6 | ||
|
от 0 до 10000 |
±4 | ||
|
н-бутан (C4H10) |
от 0 до 10 |
±30 | |
|
от 0 до 25 |
±25 | ||
|
от 0 до 50 |
±20 | ||
|
от 0 до 100 |
±15 | ||
|
от 0 до 500 |
±12 | ||
|
от 0 до 1000 |
±10 | ||
|
от 0 до 5000 |
±8 | ||
|
от 0 до 10000 |
±6 | ||
|
Бутадиен-1,3 (Дивинил) (C4H6) |
от 0 до 10 |
±40 | |
|
от 0 до 25 |
±35 | ||
|
от 0 до 50 |
±30 | ||
|
от 0 до 100 |
±25 | ||
|
от 0 до 500 |
±20 | ||
|
от 0 до 1000 |
±15 | ||
|
от 0 до 5000 |
±12 | ||
|
от 0 до 10000 |
±10 | ||
|
н-Гексан (СбН14) |
от 0 до 10 |
±30 | |
|
от 0 до 25 |
±25 | ||
|
от 0 до 50 |
±20 | ||
|
от 0 до 100 |
±15 | ||
|
от 0 до 500 |
±12 | ||
|
от 0 до 1000 |
±10 | ||
|
от 0 до 5000 |
±8 | ||
|
от 0 до 10000 |
±6 | ||
|
н-Гептан (C7H16) |
от 0 до 10 |
±30 | |
|
от 0 до 25 |
±25 | ||
|
от 0 до 50 |
±20 | ||
|
от 0 до 100 |
±15 |
|
1 |
2 |
3 |
4 |
|
ФИД |
н-Гептан (C7H16) |
от 0 до 500 |
±12 |
|
от 0 до 1000 |
±10 | ||
|
от 0 до 5000 |
±8 | ||
|
от 0 до 10000 |
±6 | ||
|
Пары дизельного топлива (по изобутилену) |
от 0 до 10 |
±40 | |
|
от 0 до 25 |
±35 | ||
|
от 0 до 50 |
±30 | ||
|
от 0 до 100 |
±25 | ||
|
от 0 до 500 |
±20 | ||
|
от 0 до 1000 |
±15 | ||
|
от 0 до 5000 |
±12 | ||
|
от 0 до 10000 |
±10 | ||
|
Диэтиловый эфир (C4H10O) |
от 0 до 10 |
±15 | |
|
от 0 до 25 |
±12 | ||
|
от 0 до 50 |
±12 | ||
|
от 0 до 100 |
±10 | ||
|
от 0 до 500 |
±8 | ||
|
от 0 до 1000 |
±8 | ||
|
от 0 до 5000 |
±6 | ||
|
от 0 до 10000 |
±4 | ||
|
ФИД |
Изобутилен (i-C4H8) |
от 0 до 10 |
±40 |
|
от 0 до 25 |
±35 | ||
|
от 0 до 50 |
±30 | ||
|
от 0 до 100 |
±25 | ||
|
от 0 до 500 |
±20 | ||
|
от 0 до 1000 |
±15 | ||
|
от 0 до 5000 |
±12 | ||
|
от 0 до 10000 |
±10 | ||
|
н-Пентан (C5H12) |
от 0 до 10 |
±30 | |
|
от 0 до 25 |
±25 | ||
|
от 0 до 50 |
±20 | ||
|
от 0 до 100 |
±15 | ||
|
от 0 до 500 |
±12 | ||
|
от 0 до 1000 |
±10 | ||
|
от 0 до 5000 |
±8 | ||
|
от 0 до 10000 |
±6 | ||
|
Пары керосина (по изобутилену) |
от 0 до 10 млн-1 |
±40 | |
|
от 0 до 25 млн-1 |
±35 | ||
|
от 0 до 50 |
±30 |
|
1 |
2 |
3 |
4 |
|
ФИД |
Пары керосина (по изобутилену) |
от 0 до 100 |
±25 |
|
от 0 до 500 |
±20 | ||
|
от 0 до 1000 |
±15 | ||
|
от 0 до 5000 |
±12 | ||
|
от 0 до 10000 |
±10 | ||
|
н-Октан (C8H18) |
от 0 до 10 |
±30 | |
|
от 0 до 25 |
±25 | ||
|
от 0 до 50 |
±20 | ||
|
от 0 до 100 |
±15 | ||
|
от 0 до 500 |
±12 | ||
|
от 0 до 1000 |
±10 | ||
|
от 0 до 5000 |
±8 | ||
|
от 0 до 10000 |
±6 | ||
|
Пропилен (СзНб) |
от 0 до 10 |
±30 | |
|
от 0 до 25 |
±25 | ||
|
от 0 до 50 |
±20 | ||
|
от 0 до 100 |
±15 | ||
|
от 0 до 500 |
±12 | ||
|
от 0 до 1000 |
±10 | ||
|
от 0 до 5000 |
±8 | ||
|
от 0 до 10000 |
±6 | ||
|
Стирол (C8H8) |
от 0 до 10 |
±40 | |
|
от 0 до 25 |
±35 | ||
|
от 0 до 50 |
±30 | ||
|
от 0 до 100 |
±25 | ||
|
от 0 до 500 |
±20 | ||
|
от 0 до 1000 |
±15 | ||
|
Толуол (C7H8) |
от 0 до 10 |
±15 | |
|
от 0 до 25 |
±12 | ||
|
от 0 до 50 |
±12 | ||
|
от 0 до 100 |
±10 | ||
|
от 0 до 500 |
±10 | ||
|
от 0 до 1000 |
±8 | ||
|
от 0 до 5000 |
±6 | ||
|
от 0 до 10000 |
±4 | ||
|
Этилбензол (C8H9) |
от 0 до 10 |
±15 | |
|
от 0 до 25 |
±12 | ||
|
от 0 до 50 |
±12 | ||
|
от 0 до 100 |
±10 |
|
1 |
2 |
3 |
4 |
|
ФИД |
Этилбензол (C8H9) |
от 0 до 500 |
±10 |
|
от 0 до 1000 |
±8 | ||
|
от 0 до 3000 |
±6 | ||
|
ЭХД |
Водород (H2) |
от 0 до 10 |
±15 |
|
от 0 до 25 |
±15 | ||
|
от 0 до 50 |
±15 | ||
|
от 0 до 100 |
±12 | ||
|
от 0 до 500 |
±10 | ||
|
от 0 до 1000 |
±8 | ||
|
Сероводород (H2S) |
от 0 до 10 |
±15 | |
|
от 0 до 25 |
±15 | ||
|
от 0 до 50 |
±15 | ||
|
от 0 до 100 |
±12 | ||
|
от 0 до 500 |
±10 | ||
|
от 0 до 1000 |
±8 | ||
|
от 0 до 5000 |
±6 | ||
|
от 0 до 10000 |
±4 | ||
|
ППД |
Ацетон (СзНбО) |
от 0 до 100 |
±12 |
|
от 0 до 500 |
±10 | ||
|
от 0 до 1000 |
±8 | ||
|
от 0 до 5000 |
±6 | ||
|
от 0 до 10000 |
±4 | ||
|
Бензол (СбНб) |
от 0 до 100 |
±12 | |
|
от 0 до 500 |
±10 | ||
|
от 0 до 1000 |
±8 | ||
|
от 0 до 5000 |
±6 | ||
|
от 0 до 10000 |
±4 | ||
|
Водород (H2) |
от 0 до 100 |
±15 | |
|
от 0 до 500 |
±12 | ||
|
от 0 до 1000 |
±10 | ||
|
от 0 до 5000 |
±8 | ||
|
от 0 до 10000 |
±6 | ||
|
н-Гексан (СбН14) |
от 0 до 100 |
±15 | |
|
от 0 до 500 |
±12 | ||
|
от 0 до 1000 |
±10 | ||
|
от 0 до 5000 |
±8 | ||
|
от 0 до 10000 |
±6 | ||
|
Метилмеркап-тан (CH3SH) |
от 0 до 10 |
±40 | |
|
от 0 до 25 |
±40 | ||
|
от 0 до 50 |
±35 |
Окончание таблицы 6
|
1 |
2 |
3 |
4 |
|
ППД |
Метилмеркап-тан (CH3SH) |
от 0 до 100 |
±30 |
|
от 0 до 500 |
±25 | ||
|
от 0 до 1000 |
±20 | ||
|
от 0 до 5000 |
±15 | ||
|
от 0 до 10000 |
±12 | ||
|
Метан (CH4) |
от 0 до 100 |
±15 | |
|
от 0 до 500 |
±12 | ||
|
от 0 до 1000 |
±10 | ||
|
от 0 до 5000 |
±8 | ||
|
от 0 до 10000 |
±6 | ||
|
ППД |
Сероводород (H2S) |
от 0 до 100 |
±12 |
|
от 0 до 500 |
±10 | ||
|
от 0 до 1000 |
±8 | ||
|
от 0 до 5000 |
±6 | ||
|
от 0 до 10000 |
±4 | ||
|
Примечания:
| |||
Диапазоны измерений массовой концентрации анализируемых веществ и пределы допускаемой основной, приведённой к верхнему пределу измерения, погрешности анализаторов с электрохимическими детекторами (ЭХД), пламенно-ионизационными детекторами (ПИД), фото-ионизационными детекторами (ФИД), полупроводниковыми детекторами (ППД), термокаталитическими детекторами (ТКД) приведены в таблице 7.
аблица 7 - Диапазоны измерений массовой концентрации
|
Тип детектора |
Определяемый компонент |
Диапазон измерений массовой концентрации компонента, мг/м3 |
Пределы допускаемой основной приведенной к верхнему пределу измерения погрешности, % |
|
1 |
2 |
3 |
4 |
|
ПИД |
СУВ (по метану) |
от 0 до 10 |
±25 |
|
от 0 до 25 |
±20 | ||
|
от 0 до 50 |
±15 | ||
|
от 0 до 100 |
±12 | ||
|
от 0 до 500 |
±10 | ||
|
от 0 до 1000 |
±8 | ||
|
ПИД, ТКД |
от 0 до 5000 |
±6 | |
|
от 0 до 10000 |
±4 |
|
1 |
2 |
3 |
4 |
|
ПИД |
СУВ (по пропану) |
от 0 до 10 |
±25 |
|
от 0 до 25 |
±20 | ||
|
от 0 до 50 |
±15 | ||
|
от 0 до 100 |
±12 | ||
|
от 0 до 500 |
±10 | ||
|
от 0 до 1000 |
±8 | ||
|
ПИД, ТКД |
от 0 до 5000 |
±6 | |
|
от 0 до 10000 |
±4 | ||
|
ПИД, ФИД |
СУВ (по гексану) |
от 0 до 10 |
±25 |
|
от 0 до 25 |
±20 | ||
|
от 0 до 50 |
±15 | ||
|
от 0 до 100 |
±12 | ||
|
от 0 до 500 |
±10 | ||
|
от 0 до 1000 |
±8 | ||
|
ПИД, ФИД, ТКД |
от 0 до 5000 |
±6 | |
|
от 0 до 10000 |
±4 | ||
|
ПИД, ФИД |
СУВ (по бензолу) |
от 0 до 5 |
±20 |
|
от 0 до 10 |
±15 | ||
|
от 0 до 25 |
±15 | ||
|
от 0 до 50 |
±12 | ||
|
от 0 до 100 |
±12 | ||
|
от 0 до 500 |
±10 | ||
|
от 0 до 1000 |
±10 | ||
|
ПИД, ФИД, ТКД |
от 0 до 5000 |
±8 | |
|
от 0 до 10000 |
±6 | ||
|
ФИД |
Ацетон (СзНбО) |
от 0 до 10 |
±15 |
|
от 0 до 25 |
±15 | ||
|
от 0 до 50 |
±12 | ||
|
от 0 до 100 |
±12 | ||
|
от 0 до 500 |
±10 | ||
|
от 0 до 1000 |
±8 | ||
|
от 0 до 5000 |
±8 | ||
|
от 0 до 10000 |
±6 | ||
|
Пары бензина (по изобутилену) |
от 0 до 10 |
±40 | |
|
от 0 до 25 |
±40 | ||
|
от 0 до 50 |
±35 | ||
|
от 0 до 100 |
±30 | ||
|
от 0 до 500 |
±25 | ||
|
от 0 до 1000 |
±20 | ||
|
от 0 до 5000 |
±15 | ||
|
от 0 до 10000 |
±12 |
|
1 |
2 |
3 |
4 |
|
ФИД |
Бензол (СбНб) |
от 0 до 10 |
±15 |
|
от 0 до 25 |
±15 | ||
|
от 0 до 50 |
±12 | ||
|
от 0 до 100 |
±12 | ||
|
от 0 до 500 |
±10 | ||
|
от 0 до 1000 |
±10 | ||
|
от 0 до 5000 |
±8 | ||
|
от 0 до 10000 |
±6 | ||
|
ФИД |
н-бутан (C4H10) |
от 0 до 10 |
±30 |
|
от 0 до 25 |
±30 | ||
|
от 0 до 50 |
±25 | ||
|
от 0 до 100 |
±20 | ||
|
от 0 до 500 |
±15 | ||
|
от 0 до 1000 |
±15 | ||
|
от 0 до 5000 |
±10 | ||
|
от 0 до 10000 |
±8 | ||
|
Бутадиен-1,3 (Дивинил) (C4H6) |
от 0 до 10 |
±40 | |
|
от 0 до 25 |
±40 | ||
|
от 0 до 50 |
±35 | ||
|
от 0 до 100 |
±30 | ||
|
от 0 до 500 |
±25 | ||
|
от 0 до 1000 |
±20 | ||
|
от 0 до 5000 |
±15 | ||
|
от 0 до 10000 |
±12 | ||
|
н-Гексан (C6H14) |
от 0 до 10 |
±30 | |
|
от 0 до 25 |
±30 | ||
|
от 0 до 50 |
±25 | ||
|
от 0 до 100 |
±20 | ||
|
от 0 до 500 |
±15 | ||
|
от 0 до 1000 |
±12 | ||
|
от 0 до 5000 |
±10 | ||
|
от 0 до 10000 |
±8 | ||
|
н-Гептан (C7H16) |
от 0 до 10 |
±30 | |
|
от 0 до 25 |
±25 | ||
|
от 0 до 50 |
±25 | ||
|
от 0 до 100 |
±20 | ||
|
от 0 до 500 |
±15 | ||
|
от 0 до 1000 |
±12 | ||
|
от 0 до 5000 |
±10 | ||
|
от 0 до 10000 |
±8 |
|
1 |
2 |
3 |
4 |
|
ФИД |
Пары дизельного топлива (по изобутилену) |
от 0 до 10 |
±40 |
|
от 0 до 25 |
±40 | ||
|
от 0 до 50 |
±35 | ||
|
от 0 до 100 |
±30 | ||
|
от 0 до 500 |
±25 | ||
|
от 0 до 1000 |
±20 | ||
|
от 0 до 5000 |
±15 | ||
|
от 0 до 10000 |
±12 | ||
|
ФИД |
Диэтиловый эфир (С4Н10О) |
от 0 до 10 |
±15 |
|
от 0 до 25 |
±15 | ||
|
от 0 до 50 |
±12 | ||
|
от 0 до 100 |
±12 | ||
|
от 0 до 500 |
±10 | ||
|
от 0 до 1000 |
±8 | ||
|
от 0 до 5000 |
±6 | ||
|
от 0 до 10000 |
±6 | ||
|
Изобутилен (i-C4H8) |
от 0 до 10 |
±40 | |
|
от 0 до 25 |
±40 | ||
|
от 0 до 50 |
±35 | ||
|
от 0 до 100 |
±30 | ||
|
от 0 до 500 |
±25 | ||
|
от 0 до 1000 |
±20 | ||
|
от 0 до 5000 |
±15 | ||
|
от 0 до 10000 |
±12 | ||
|
н-Пентан (C5H12) |
от 0 до 10 |
±30 | |
|
от 0 до 25 |
±30 | ||
|
от 0 до 50 |
±25 | ||
|
от 0 до 100 |
±20 | ||
|
от 0 до 500 |
±15 | ||
|
от 0 до 1000 |
±12 | ||
|
от 0 до 5000 |
±10 | ||
|
от 0 до 10000 |
±8 | ||
|
Пары керосина (по изобутилену) |
от 0 до 10 |
±40 | |
|
от 0 до 25 |
±40 | ||
|
от 0 до 50 |
±35 | ||
|
от 0 до 100 |
±30 | ||
|
от 0 до 500 |
±25 | ||
|
от 0 до 1000 |
±20 | ||
|
от 0 до 5000 |
±15 | ||
|
от 0 до 10000 |
±12 | ||
|
н-Октан (C8H18) |
от 0 до 10 |
±30 | |
|
от 0 до 25 |
±30 |
|
1 |
2 |
3 |
4 |
|
ФИД |
н-Октан (C8H18) |
от 0 до 50 |
±30 |
|
от 0 до 100 |
±25 | ||
|
от 0 до 500 |
±15 | ||
|
от 0 до 1000 |
±12 | ||
|
от 0 до 5000 |
±10 | ||
|
от 0 до 10000 |
±8 | ||
|
Пропилен (СзНб) |
от 0 до 10 |
±30 | |
|
от 0 до 25 |
±25 | ||
|
от 0 до 50 |
±20 | ||
|
от 0 до 100 |
±15 | ||
|
от 0 до 500 |
±12 | ||
|
от 0 до 1000 |
±10 | ||
|
от 0 до 5000 |
±8 | ||
|
от 0 до 10000 |
±6 | ||
|
Стирол (C8H8) |
от 0 до 10 |
±40 | |
|
от 0 до 25 |
±40 | ||
|
от 0 до 50 |
±35 | ||
|
от 0 до 100 |
±35 | ||
|
от 0 до 500 |
±30 | ||
|
от 0 до 1000 |
±25 | ||
|
от 0 до 5000 |
±15 | ||
|
Толуол (C7H8) |
от 0 до 10 |
±15 | |
|
от 0 до 25 |
±15 | ||
|
от 0 до 50 |
±12 | ||
|
от 0 до 100 |
±12 | ||
|
от 0 до 500 |
±10 | ||
|
от 0 до 1000 |
±10 | ||
|
от 0 до 5000 |
±8 | ||
|
от 0 до 10000 |
±8 | ||
|
Этилбензол (C8H9) |
от 0 до 10 |
±15 | |
|
от 0 до 25 |
±15 | ||
|
от 0 до 50 |
±15 | ||
|
от 0 до 100 |
±12 | ||
|
от 0 до 500 |
±10 | ||
|
от 0 до 1000 |
±10 | ||
|
от 0 до 5000 |
±8 | ||
|
от 0 до 10000 |
±6 | ||
|
ЭХД |
Водород (Н2) |
от 0 до 10 |
±12 |
|
от 0 до 25 |
±10 | ||
|
от 0 до 50 |
±8 | ||
|
от 0 до 100 |
±6 |
|
1 |
2 |
3 |
4 |
|
ЭХД |
Сероводород (H2S) |
от 0 до 10 |
±15 |
|
от 0 до 25 |
±15 | ||
|
от 0 до 50 |
±15 | ||
|
от 0 до 100 |
±15 | ||
|
от 0 до 500 |
±12 | ||
|
от 0 до 1000 |
±10 | ||
|
от 0 до 5000 |
±8 | ||
|
от 0 до 10000 |
±6 | ||
|
ППД |
Ацетон (СзНбО) |
от 0 до 10 |
±20 |
|
от 0 до 25 |
±20 | ||
|
от 0 до 50 |
±15 | ||
|
от 0 до 100 |
±15 | ||
|
от 0 до 500 |
±12 | ||
|
от 0 до 1000 |
±10 | ||
|
от 0 до 5000 |
±8 | ||
|
от 0 до 10000 |
±6 | ||
|
Бензол (СбНб) |
от 0 до 10 |
±20 | |
|
от 0 до 25 |
±20 | ||
|
от 0 до 50 |
±15 | ||
|
от 0 до 100 |
±15 | ||
|
от 0 до 500 |
±12 | ||
|
от 0 до 1000 |
±10 | ||
|
от 0 до 5000 |
±8 | ||
|
от 0 до 10000 |
±6 | ||
|
Водород (Н2) |
от 0 до 25 |
±12 | |
|
от 0 до 50 |
±10 | ||
|
от 0 до 100 |
±8 | ||
|
от 0 до 500 |
±6 | ||
|
от 0 до 1000 |
±6 | ||
|
от 0 до 5000 |
±4 | ||
|
Гексан (СбН14) |
от 0 до 10 |
±25 | |
|
от 0 до 25 |
±25 | ||
|
от 0 до 50 |
±20 | ||
|
от 0 до 100 |
±15 | ||
|
от 0 до 500 |
±12 | ||
|
от 0 до 1000 |
±10 | ||
|
от 0 до 5000 |
±8 | ||
|
от 0 до 10000 |
±6 |
Окончание таблицы 7
|
1 |
2 |
3 |
4 |
|
ППД |
Метилмеркаптан (CH3SH) |
от 0 до 10 |
±40 |
|
от 0 до 25 |
±40 | ||
|
от 0 до 50 |
±40 | ||
|
от 0 до 100 |
±35 | ||
|
от 0 до 500 |
±30 | ||
|
от 0 до 1000 |
±25 | ||
|
от 0 до 5000 |
±20 | ||
|
от 0 до 10000 |
±15 | ||
|
Метан (СН*) |
от 0 до 10 |
±25 | |
|
от 0 до 25 |
±25 | ||
|
от 0 до 50 |
±20 | ||
|
от 0 до 100 |
±15 | ||
|
от 0 до 500 |
±12 | ||
|
от 0 до 1000 |
±10 | ||
|
от 0 до 5000 |
±8 | ||
|
от 0 до 10000 |
±6 | ||
|
Сероводород (K2S) |
от 0 до 10 |
±15 | |
|
от 0 до 25 |
±15 | ||
|
от 0 до 50 |
±15 | ||
|
от 0 до 100 |
±15 | ||
|
от 0 до 500 |
±12 | ||
|
от 0 до 1000 |
±10 | ||
|
от 0 до 5000 |
±8 | ||
|
от 0 до 10000 |
±6 | ||
|
Примечания:
| |||
Диапазоны измерений объёмной доли анализируемых веществ и пределы допускаемой основной, приведённой к верхнему пределу измерений, погрешности анализаторов с хемилюминесцентным детектором (ХЛД), флуоресцентным детектором (ФЛД), термокондуктометрическим детектором (ДТП) приведены в таблице 8.
аблица 8 - Диапазоны измерений объемной доли
|
Тип детектора |
Определяемый компонент |
Диапазон измерений объемной доли компонента |
Пределы допускаемой основной приведенной к верхнему пределу измерения погрешности % |
|
1 |
2 |
3 |
4 |
|
ХЛД |
Аммиак (NH3) |
от 0 до 10 млн-1 |
±30 |
|
от 0 до 25 млн-1 |
±25 |
|
1 |
2 |
3 |
4 |
|
ХЛД |
Аммиак (NH3) |
от 0 до 50 млн-1 |
±20 |
|
от 0 до 100 млн-1 |
±15 | ||
|
от 0 до 250 млн-1 |
±15 | ||
|
от 0 до 500 млн-1 |
±12 | ||
|
от 0 до 1000 млн-1 |
±10 | ||
|
от 0 до 1500 млн-1 |
±8 | ||
|
Оксид азота (NO) |
от 0 до 10 млн-1 |
±30 | |
|
от 0 до 25 млн-1 |
±25 | ||
|
от 0 до 50 млн-1 |
±20 | ||
|
от 0 до 100 млн-1 |
±15 | ||
|
от 0 до 250 млн-1 |
±15 | ||
|
от 0 до 500 млн-1 |
±12 | ||
|
от 0 до 1000 млн-1 |
±10 | ||
|
от 0 до 1500 млн-1 |
±8 | ||
|
от 0 до 5000 млн-1 |
±6 | ||
|
Диоксид азота (N02) |
от 0 до 10 млн-1 |
±30 | |
|
от 0 до 25 млн-1 |
±25 | ||
|
от 0 до 50 млн-1 |
±20 | ||
|
от 0 до 100 млн-1 |
±15 | ||
|
от 0 до 250 млн-1 |
±12 | ||
|
от 0 до 500 млн-1 |
±12 | ||
|
от 0 до 1000 млн-1 |
±10 | ||
|
от 0 до 1500 млн-1 |
±8 | ||
|
от 0 до 5000 млн-1 |
±6 | ||
|
ФЛД |
Диоксид серы (SO) |
от 0 до 0,5 млн-1 |
±20 |
|
от 0 до 1 млн-1 |
±20 | ||
|
от 0 до 2 млн-1 |
±15 | ||
|
от 0 до 5 млн-1 |
±12 | ||
|
от 0 до 10 млн-1 |
±10 | ||
|
Сероводород (H2S) |
от 0 до 0,5 млн-1 |
±20 | |
|
от 0 до 1 млн-1 |
±20 | ||
|
от 0 до 2 млн-1 |
±15 | ||
|
от 0 до 5 млн-1 |
±12 | ||
|
от 0 до 10 млн-1 |
±10 | ||
|
ДТП |
Водород (H2) |
от 0 до 1 % |
±10 |
|
от 0 до 10 % |
±5 | ||
|
от 0 до 50 % |
±2 | ||
|
от 0 до 100 % |
±2 | ||
|
ДТП |
Метан (CH4) |
от 0 до 10 % |
±3 |
|
от 0 до 100 % |
±2 | ||
|
ДТП |
Диоксид углерода (СО2) |
от 0 до 10 % |
±3 |
|
от 0 до 100 % |
±2 |
Диапазоны измерений массовой концентрации анализируемых веществ и пределы допускаемой основной, приведённой к верхнему пределу измерения, погрешности анализаторов с хемилюминесцентным детектором (ХЛД), флуоресцентным детектором (ФЛД), приведены в таблице 9.
Таблица 9 - Диапазоны измерений массовой концентрации
|
Тип детектора |
Определяемый компонент |
Диапазон измерений массовой концентрации компонента, мг/м3 |
Пределы допускаемой основной приведенной к верхнему пределу измерения погрешности % |
|
1 |
2 |
3 |
4 |
|
ХЛД |
Аммиак (NH3) |
от 0 до 10 |
±30 |
|
от 0 до 25 |
±25 | ||
|
от 0 до 50 |
±20 | ||
|
от 0 до 100 |
±15 | ||
|
от 0 до 250 |
±15 | ||
|
от 0 до 500 |
±12 | ||
|
от 0 до 1000 |
±10 | ||
|
от 0 до 1500 |
±10 | ||
|
Оксид азота (NO) |
от 0 до 10 |
±30 | |
|
от 0 до 25 |
±25 | ||
|
от 0 до 50 |
±20 | ||
|
от 0 до 100 |
±15 | ||
|
от 0 до 250 |
±15 | ||
|
от 0 до 500 |
±12 | ||
|
от 0 до 1000 |
±10 | ||
|
от 0 до 1500 |
±8 | ||
|
от 0 до 5000 |
±6 | ||
|
Диоксид азота (N02) |
от 0 до 10 |
±30 | |
|
от 0 до 25 |
±25 | ||
|
от 0 до 50 |
±20 | ||
|
от 0 до 100 |
±15 | ||
|
от 0 до 250 |
±12 | ||
|
от 0 до 500 |
±12 | ||
|
ХЛД |
Диоксид азота (N02) |
от 0 до 1000 |
±10 |
|
от 0 до 1500 |
±8 | ||
|
от 0 до 5000 |
±6 | ||
|
от 0 до 10000 |
±6 | ||
|
ФЛД |
Диоксид серы (SO2) |
от 0 до 0,5 |
±20 |
|
от 0 до 1 |
±20 | ||
|
от 0 до 2 |
±15 | ||
|
от 0 до 5 |
±12 | ||
|
от 0 до 10 |
±10 | ||
|
Сероводород (H2S) |
от 0 до 0,5 |
±20 | |
|
от 0 до 1 |
±20 | ||
|
от 0 до 2 |
±15 | ||
|
от 0 до 5 |
±12 | ||
|
от 0 до 10 |
±10 |
Диапазоны измерений объёмной доли воды и пределы допускаемой основной, приведённой к верхнему пределу измерения, погрешности анализаторов с твердоэлектролитными детекторами (ТЭД) приведены в таблице 10.
Таблица 10 - Диапазоны измерений объемной доли воды
|
Определяемый компонент |
Диапазон измерений объемной доли компонента, % |
Пределы допускаемой основной приведенной к верхнему пределу измерения погрешности, % |
|
1 |
2 |
3 |
|
Вода (Н2О) |
от 0 до 5 |
±20 |
|
от 0 до 10 |
±10 | |
|
от 0 до 15 |
±10 | |
|
от 0 до 20 |
±8 | |
|
от 0 до 30 |
±6 | |
|
от 0 до 40 |
±5 |
Дополнительные метрологические характеристики анализаторов приведены в таблице 11.
Таблица 11 - Дополнительные метрологические характеристики
|
Наименование характеристики |
Значение |
|
Предел допускаемой вариации показаний, в долях от предела допускаемой основной погрешности |
0,5 |
Основные технические характеристики анализаторов приведены в таблице 12.
аблица 12 - Основные технические характеристики анализаторов
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В |
230 |
|
- напряжение постоянного тока, В (опционально) |
12/24 |
|
Потребляемая мощность, Вт |
от 200 до 3000 |
|
Габаритные размеры (высотахширинахглубина), мм, не бо- | |
|
лее: | |
|
- в модульном исполнении типа «Р» |
2200х1200х1200 |
|
- в модульном исполнении типа «R» |
560x783x900 |
|
- в модульном исполнении типа «D» |
1000x800x800 |
|
Масса, кг, не более: - в модульном исполнении типа «Р» |
120 |
|
- в модульном исполнении типа «R» |
35 |
|
- в модульном исполнении типа «D» |
250 |
|
Степень защиты оболочкой от внешних воздействий по ГОСТ 14254-2015, не ниже |
IP 54 |
Окончание таблицы 12
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
от +5 до +40 (от -60 до +60 - по заказу) 95 от 84 до 106,7 |
|
Время прогрева анализаторов, мин, не более |
60 |
|
Маркировка взрывозащиты анализаторов:
|
1Ex pxb IIC T4 Gb X 2Ex pzc IIC T4 Gb X 1Ex db IIC T5 Gb X 1Ex db op is IIC T5 Gb X |
аблица 13 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
10 |
|
Средняя наработка до отказа, ч |
70000 |
наносится на маркировочную наклейку и на титульный лист руководства по эксплуатации и паспорта типографским способом.
Комплектность средства измерений
Комплектность средства измерений приведена в таблице 14.
Таблица 14 - Комплектность поставки анализаторов
|
Наименование |
Обозначение |
Количество |
|
Анализатор газов и жидкостей |
В соответствии с заказом |
1 шт. |
|
Паспорт |
АПЦМ.413414.003-2019 ПС |
1 экз. |
|
Руководство по эксплуатации |
АПЦМ.413414.003-2019 РЭ |
1 экз. |
приведены в разделе 3 «Устройство и работа» документа АПЦМ.413414.003-2019 РЭ «Анализаторы газов и жидкостей АСИС СПЕКТР, ASYS SPECTR, АСИС ИОН, ASYS ION, АСИС ПРО, ASYS PRO, АСИС ЭКО, ASYS ECO, 4080, 6700. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к средству измерений
ГОСТ Р 52350.29.1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
ГОСТ Р 50759-95 Анализаторы газов для контроля промышленных и транспортных выбросов. Общие технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 31610.0-2014 (IEC 60079-0:2011) Взрывоопасные среды. Часть 0. Оборудование. Общие требования
Приказ Росстандарта от 31 декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
Приказ Росстандарта от 21 ноября 2023 г. № 2415 «Об утверждении государственной поверочной схемы для средств измерений влажности газов и температуры конденсации углеводородов»
АПЦМ.413414.003 ТУ «Анализаторы газов и жидкостей АСИС СПЕКТР, ASYS SPECTR, АСИС ИОН, ASYS ION, АСИС ПРО, ASYS PRO, АСИС ЭКО, ASYS ECO, 4080, 6700. Технические условия»
Изготовитель
Общество с ограниченной ответственностью «Научно Производственное Предприятие Аналитические Системы»
(ООО «НПП АСИС») ИНН 7728387282
Адрес места осуществления деятельности: 109052, г. Москва, вн. тер. г. муниципальный округ Нижегородский, ул. Подъёмная, д. 14, стр. 36
Телефон: +7 (495) 161-66-67
Web-сайт: http://asys-npp.ru
E-mail: info@asys-npp.ru
Испытательный центр
Акционерное общество «Головной центр стандартизации, метрологии и сертификации в химическом комплексе «Центрохимсерт»
(АО «Центрохимсерт»)
Адрес: 115230, г. Москва, Электролитный пр-д, д. 1, к. 4, ком. 208 Телефон: +7 (499) 750-21-51
Е-mail: chemsert@yandex.ru
Уникальный номер записи в реестре аккредитованных лиц № 30081-12
В части вносимых изменений
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)
Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263
Адрес места осуществления деятельности: 142300, Россия, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2
Телефон: +7 (495) 108 69 50
E-mail: info@metrologiya.prommashtest.ru
Уникальный номер записи в реестре аккредитованных лиц RA.RU.314164
