№1652 от 05.08.2021
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 267220
О внесении изменений в сведения об утвержденном типе средств измерений Преобразователи расхода электромагнитные ЭМИР-ПРАМЕР-550
Приказы по основной деятельности по агентству Вн. Приказ № 1652 от 05.08.2021
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии
от «05» августа 2021 г. № 1652
Лист № 1 Регистрационный № 27104-08 Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи расхода электромагнитные ЭМИР-ПРАМЕР-550
Назначение средства измеренийПреобразователи расхода электромагнитные ЭМИР-ПРАМЕР-550 предназначены для преобразования объемного расхода и объема жидких сред (как в прямом, так и в обратном направлении движения потока) в наполненных трубопроводах в выходной электрический сигнал и передачи информации на внешние устройства.
Описание средства измеренийПринцип действия преобразователей основан на явлении электромагнитной индукции. При прохождении электропроводящей жидкости через импульсное магнитное поле в ней наводится электродвижущая сила (ЭДС), пропорциональная скорости потока, а значит и объемному расходу. ЭДС воспринимается электродами и подается на электронный преобразователь (ЭП) преобразователя расхода, который выполняет ее усиление, обработку, преобразование в цифровой код и импульсный выходной электрический сигнал, частота которого пропорциональна расходу. Импульсный выходной сигнал формируется на одном из пассивных выходов (транзисторная оптопара) в соответствии с направлением движения потока контролируемой жидкости.
Преобразователи представляют собой моноблочные изделия, которые состоят из первичного преобразователя и ЭП. Первичный преобразователь представляет собой отрезок трубы, выполненный из немагнитной стали, внутренняя поверхность которого футерована электроизоляционным материалом - фторопластом Ф4 ТУ 6-05-1937-82 или стеклоэмалью. Внутри отрезка трубы диаметрально противоположно расположены два электрода из нержавеющей стали 12Х18Н10Т или титанового сплава ВТ1-0 ГОСТ 19807-91, которые предназначены для съема сигнала. На внешней стороне трубы перпендикулярно оси электродов и диаметрально противоположно расположены две катушки индуктора, предназначенного для создания магнитного поля в потоке измеряемой жидкости. Катушки защищены от окружающей среды защитным кожухом. На внешней стороне стенки кожуха расположена стойка, на которой закреплен ЭП, выполненный в стальном или пластиковом корпусе. Электрическое соединение проточной части с трубопроводом производится с помощью токопроводов. Корпус ЭП состоит из основания, лицевой и тыльной крышек. Каждая крышка присоединена к основанию винтами. Основание корпуса разделено на две части перегородкой. В полости между лицевой крышкой и перегородкой установлена плата ЭП. На плате находится колодка клеммная, предназначенная для подключения источника питания и вторичного прибора. На нижней стенке основания корпуса ЭП расположен один или несколько герметизированных кабельных вводов.
Внешний вид преобразователей расхода электромагнитных ЭМИР-ПРАМЕР-550 с ЭП в стальном и пластиковом корпусах приведен на рисунках 1 и 2.

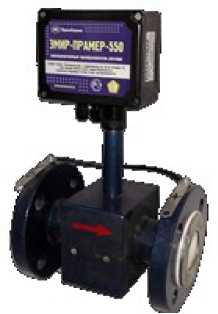

Рисунок 2 - Внешний вид
преобразователей с ЭП в пластиковом корпусе

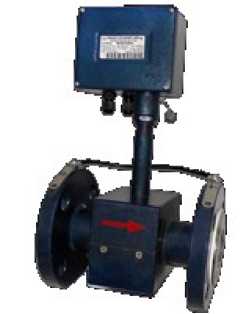

Рисунок 1 - Внешний вид
преобразователей с ЭП в стальном корпусе
Программное обеспечение преобразователей является встроенным. Всё программное обеспечение преобразователей является метрологически значимым. Для применения внешнего ПО реализован стандартный протокол обмена Modbus.rtu. Для подключения преобразователя к персональному компьютеру применяется преобразователь интерфейсов TTL/RS-485.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Другие иденти-фикаци-онные данные |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
PRAMER |
01 |
4035 |
— |
CRC-16 |
Нормирование метрологических характеристик преобразователей проведено с учетом того, что встроенное ПО версии «01» является неотъемлемой частью преобразователя.
Уровень защиты ПО преобразователей от непреднамеренных и преднамеренных изменений соответствует уровню «С». Метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
В целях предотвращения несанкционированного доступа к узлам регулировки, настройки и программному обеспечению, а также элементам конструкции предусмотрены места пломбирования, указанные на рисунках 3 и 4.

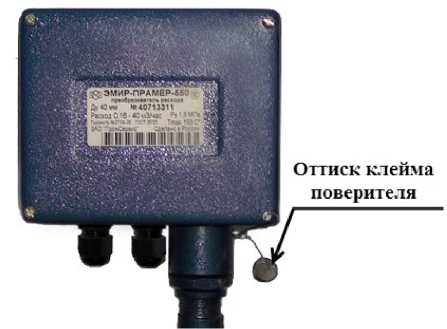

Рисунок 3 - Место пломбирования ЭП в стальном корпусе

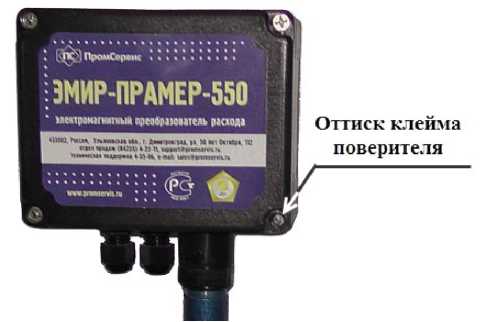

Рисунок 4 - Место пломбирования ЭП в пластиковом корпусе
Диаметры условного прохода (Ду): 15, 20, 25, 32, 40, 50, 65, 80, 100, 150 мм.
Минимальные (Qmin), переходные (Qt1 и Qt2) и максимальные (Qmax) значения измеряемых объемных расходов в зависимости от Ду и класса преобразователя (динамического диапазона воспроизводимых расходов (Qmin/Qmax)) приведены в таблице 2.
Таблица 2
|
Ду, мм |
Значение расхода, м3/ч | ||||||||||||
|
Класс А (1:100) |
Класс В (1:250) |
Класс С (1:500) |
Класс D, E (1:1000) |
Qmax | |||||||||
|
Qmin |
Qt2 |
Qt1 |
Qmin |
Qt2 |
Qt1 |
Qmin |
Qt2 |
Qt1 |
Qmin |
Qt2 |
Qt1 | ||
|
15 |
0,06 |
- |
- |
0,024 |
- |
0,06 |
0,012 |
0,024 |
0,06 |
0,006 |
0,024 |
0,06 |
6 |
|
20 |
0,10 |
- |
- |
0,040 |
- |
0,10 |
0,020 |
0,040 |
0,10 |
0,010 |
0,040 |
0,10 |
10 |
|
25 |
0,16 |
- |
- |
0,064 |
- |
0,16 |
0,032 |
0,064 |
0,16 |
0,016 |
0,064 |
0,16 |
16 |
|
32 |
0,25 |
- |
- |
0,100 |
- |
0,25 |
0,050 |
0,100 |
0,25 |
0,025 |
0,100 |
0,25 |
25 |
|
40 |
0,40 |
- |
- |
0,160 |
- |
0,40 |
0,080 |
0,160 |
0,40 |
0,040 |
0,160 |
0,40 |
40 |
|
50 |
0,60 |
- |
- |
0,240 |
- |
0,60 |
0,120 |
0,240 |
0,60 |
0,060 |
0,240 |
0,60 |
60 |
|
65 |
1,00 |
- |
- |
0,400 |
- |
1,00 |
0,200 |
0,400 |
1,00 |
0,100 |
0,400 |
1,00 |
100 |
|
80 |
1,60 |
- |
- |
0,640 |
- |
1,60 |
0,320 |
0,640 |
1,60 |
0,160 |
0,640 |
1,60 |
160 |
|
100 |
2,50 |
- |
- |
1,000 |
- |
2,50 |
0,500 |
1,000 |
2,50 |
0,250 |
1,000 |
2,50 |
250 |
|
150 |
6,00 |
- |
- |
2,400 |
- |
6,00 |
1,200 |
2,400 |
6,00 |
0,600 |
2,400 |
6,00 |
600 |
Параметры контролируемой жидкости:
|
от плюс 1 до плюс 150 1,6 или 2,5 от 10-3 до 10 |
Пределы допускаемых относительных погрешностей при преобразовании объема и объемного расхода в выходной электрический сигнал в зависимости от класса преобразователя (динамического диапазона воспроизводимых расходов (Qmin/Qmax)), %:
- для преобразователей класса А (1:100):
|
±1 |
|
±1 ±2 |
|
±1 ±2 ±5 |
|
±1 ±2 ±5 |
|
- от Qmax до Qmin Порог чувствительности, не более, м3/ч Перепад давления на проточных частях преобразователей, кПа, не более Напряжение питания, В Потребляемая мощность, ВА, не более |
±1 Qmax/1000 6 12 +1,2/-1,8 6 |
Длина прямолинейного участка трубопровода до и после преобразователя, не менее -3DN и 1DN соответственно.
Степень защиты от проникновения пыли и воды по ГОСТ
14254-96 IP65
Габаритные размеры и масса преобразователей, в зависимости от DN, не превышают значений, указанных в таблице 3
Таблица 3
|
Ду, мм |
Габаритные размеры (длина*хширинахвысота), мм |
Масса, кг |
|
15 |
155x95x281 |
4 |
|
20 |
155x105x293 |
5 |
|
25 |
155x115x298 |
5,5 |
|
32 |
180x135x314 |
6,5 |
|
40 |
200x145x320 |
7,5 |
|
50 |
200x160x345 |
10 |
|
65 |
230x180x380 |
13 |
|
80 |
230x195x382 |
18 |
|
100 |
250x215x415 |
24 |
|
150 |
320x280x455 |
30 |
|
*Допустимые отклонения от указанных значений, определяемые технологией фторопластовой футеровки преобразователей, не более ± 4 мм. | ||
Средняя наработка на отказ, ч, не менее
75000
4
15
от минус 10 до плюс 55 до 95 (при температуре плюс 35°С и более низких температурах, без конденсации влаги)
от 84,0 до 106,7
Среднее время восстановления работоспособного состояния, ч, не более
Средний срок службы, лет, не менее
Условия эксплуатации:
-
- температура окружающей среды, °С
-
- относительная влажность, %
- атмосферное давление, кПа
Знак утверждения типананосится на крышках корпусов электронных преобразователей методом термопечати в виде наклейки, а также в центре титульных листов руководства по эксплуатации и паспорта типографским способом.
Комплектность средства измеренийКомплектность преобразователей приведена в таблице 4.
Таблица 4
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Преобразователь расхода электромагнитный |
ЭМИР-ПРАМЕР-550 |
1 |
Класс согласно заказу |
|
Паспорт |
4213-022-12560879 ПС |
1 |
- |
|
Руководство по эксплуатации |
4213-022-12560879 РЭ |
1 |
Допускается одно РЭ на 2 преобразователя |
|
Инструкция. ГСИ. Преобразователи расхода электромагнитные ЭМИР-ПРАМЕР-550. Методика поверки |
4213-022-12560879 МП |
1 |
По заказу |
|
Блок питания двухканальный БП-2/12-0,3 |
ТУ 4237-019-12560879 |
1 |
По заказу |
|
Токопроводы и винты М6 с шайбами |
- |
1 комплект |
- |
|
Ответные фланцы Ру 1,6 или 2,5 МПа, с местами крепления токопровода |
- |
1 комплект |
По заказу |
|
Монтажный комплект (прокладки, болты, гайки) |
- |
1 комплект |
По заказу |
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к преобразователям расхода электромагнитным ЭМИР-ПРАМЕР-550
ГОСТ 8.145-75 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений объемного расхода жидкости в диапазоне 340-6 10 м3/с
ГОСТ 28723-90 Расходомеры скоростные, электромагнитные и вихревые. Общие технические требования и методы испытаний
ТУ 4213-022-12560879-2008 Преобразователи расхода электромагнитные
ЭМИР-ПРАМЕР-550. Технические условия
ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «05» августа 2021 г. № 1652
Сведения
об утвержденном типе средств измерений, подлежащие изменению в части сведений о месте осуществления деятельности изготовителя
|
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер в ФИФ |
Изготовитель |
Место осуществления деятельности Изготовителя |
Заявитель | |
|
Прежний адрес |
Новый адрес | ||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
1. |
Преобразователи расхода электромагнитные |
ЭМИР- ПРАМЕР- 550 |
27104-08 |
Акционерное общество "Промсервис" (АО "Промсервис"), г. Димитровград, Ульяновская обл. |
433502, Ульяновская обл., г. Димитровград, ул.50 лет Октября, 112 |
433510, Ульяновская обл., г. Димитровград, Мулловское шоссе, 41Д |
Акционерное общество "Промсервис" (АО "Промсервис"), г. Димитровград, Ульяновская обл. |
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
05 августа 2021 г.
№ 1652
Москва
О внесении изменений в сведения об утвержденном типе средств измерений
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Внести изменения в сведения об утвержденном типе средств измерений в части сведений о месте осуществления деятельности изготовителя утвержденного типа средств измерений согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средств измерений, прилагаемое к настоящему приказу.
-
3. ФГУП «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
4. Контроль за исполнением нашиящши приказа иишнляю згкс°бой-
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
Руководитель
А.П.Шалаев
Сертификат: 0288B28700AOAC3E9843FA50B54F406F4C
Кому выдан: Шалаев Антон Павлович
Действителен: с 29.12.2020 до 29.12.2021
