№761 от 17.04.2026
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 747770
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
Приказы по основной деятельности по агентству Вн. Приказ № 761 от 17.04.2026
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
(Росстандарт)
17 апреля 2026 г.
761
Москва
О внесении изменений в сведения об утвержденном типе средства измерений
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
-
1. Внести изменения в сведения об утвержденном типе средства измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.
-
3. Распространить действие методики поверки средств измерений, установленной согласно пункту 1 приложения к настоящему приказу, на средства измерений, изготовленные с 7 июня 2019 г.
-
4. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
/ \ Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 316B076EA979CDFD7618B7011C5621C3
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 13.01.2026 до 08.04.2027
\__________________-__________________/
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию
и метрологии
от «___» _____ 2026 г. № 761
Сведения
об утвержденном типе средства измерений, подлежащие изменению
в части конструктивных изменений, влияющих на метрологические характеристики средства измерений
|
№ п/ п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методики поверки сохраняется |
Устанавливаемая методика поверки |
Добавляемый изготовитель |
Дата утверждения акта испытаний |
Заявитель |
Юридическое лицо, проводившее испытания |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
|
1. |
Контроллеры программируемые |
ЭЛСИ- ТМК |
ТА 718 24IDC № 10257777703; ТА 717 8 IDC № 03242885577; ТА 717 4 IDC № 07232602410; ТА 715 24 IDC № 01253287130; ТА 734 4IDC № 08253505775; ТА 734 2IDC № 08253505779; ТА 716 16IDC № 08253505788; ТА 716 8IDC № 0618654442; ТА 714 8О DC № 01253279087; ТА 713 8I 8O DC № |
62545-15 |
ПСЕА.421243. 102-02МП |
ПСЕА.421243. 102 МП |
ПСЕА.421243. 102-02МП с изменением № 1 для средств измерений, изготовленных с 07.06.2019 г., в дополнение к ПСЕА.421243. 102 МП |
10.11. 2025 |
Общество с ограниченной ответственностью «Завод приборов и средств автоматизации «ЭлеСи» (ООО «Завод ПСА «ЭлеСи»), г. Томск |
ЗападноСибирский филиал ФГУП «ВНИИФТРИ», г. Новосибирск |
|
0819132999; ТА 712 16IDC № 08253505787; ТА 712 8 IDC зав. № 08253505809, ТС 712 А8 100 5ЕТН зав. № 02253313245; ТР 711 зав. № 09215240; ТА 718 16IDC № 10257777701; ТА 717 8 IDC № 03242885536, ТА 715 24 IDC № 05242373146, ТА 717 4 IDC № 07232602411 |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « __ » еереее 2026 Г. № _61
Лист № 1 Регистрационный № 62545-15 Всего листов 10
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Контроллеры программируемые ЭЛСИ-ТМК Назначение средства измеренийКонтроллеры программируемые ЭЛСИ-ТМК (далее - контроллеры) предназначены для измерений непрерывных сигналов напряжения постоянного тока и (или) силы постоянного тока, термопар, термопреобразователей сопротивления, сбора и обработки информации с датчиков, формирования сигналов управления по заданным алгоритмам, приема и передачи информации по последовательным каналам связи.
Описание средства измеренийПринцип действия контроллера основан на преобразовании в модулях ввода значений входных непрерывных сигналов в цифровой код, обработке полученной информации в модуле центрального процессора, формирования выходных сигналов управления с помощью модулей вывода и обмене информацией по последовательным каналам связи с помощью интерфейсных модулей.
Контроллер построен по модульному принципу и содержит базовый комплект и комплект функциональных модулей переменного состава (модули ввода/вывода дискретных и непрерывных сигналов и интерфейсные модули).
В состав базового комплекта контроллера входят:
-
- коммутационная панель серии ТК 711, предназначенная для механического объединения модулей контроллера, организации электрических соединений между модулями, а также для монтажа контроллера на месте установки;
-
- модуль источника питания серии ТР, предназначенный для питания модулей контроллера. В зависимости от варианта исполнения источника, питание производится от сети переменного тока, либо от источника постоянного тока;
-
- модуль центрального процессора серии ТС, предназначенный для выполнения управляющей программы контроллера, а также обмена информацией с модулями ввода/вывода через интерфейсные порты и внешние устройства по последовательным каналам связи.
В состав функциональных модулей контроллера входят:
-
- модули ввода/вывода дискретных сигналов серии TD, предназначенные для приема и формирования дискретных сигналов;
-
- модули ввода/вывода непрерывных сигналов серии TA (модули ТА), предназначенные для измерений и формирований непрерывных сигналов. Модули ТА выпускаются в следующих модификациях: ТА 712 8IDC, ТА 712 16IDC (модули ТА 712), ТА 715 24IDC (модули ТА 715), ТА 716 8IDC, ТА 716 16IDC (модули ТА 716), ТА 717 4IDC, ТА 717 8IDC (модули ТА 717), ТА 718 16IDC, ТА 718 24IDC (модули ТА 718), ТА 734 4IDC, ТА 734 2IDC (модули ТА 734), ТА 713 8I 8O DC (модули ТА 713) и ТА 714 8O DC (модули ТА 714), которые отличаются входными и выходными сигналами и количеством разъемов. Модули ТА: ТА 712, ТА 715, ТА 716, ТА 717, ТА 718, ТА 734 предназначены для измерений напряжения и силы постоянного тока, модули ТА 712 дополнительно измеряют сигналы с термопар и термопреобразователей сопротивления и модули: ТА 713 и ТА 714 предназначены для измерений и формирований напряжения и силы постоянного тока;
- интерфейсные модули серии TN, предназначенные для обмена информацией по технологическим интерфейсам.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносятся на коммутационную панель и на модуль ТА методом лазерной гравировки и в эксплуатационной документации печатным способом.
Общий вид контроллеров представлен на рисунке 1. Количество и цвет разъемов может отличаться в зависимости от исполнения модуля.
Общий вид коммутационной панели с указанием места нанесения заводского номера, представлен на рисунке 2.

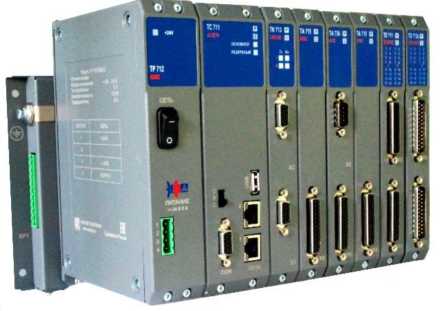

Рисунок 1 - Общий вид контроллеров

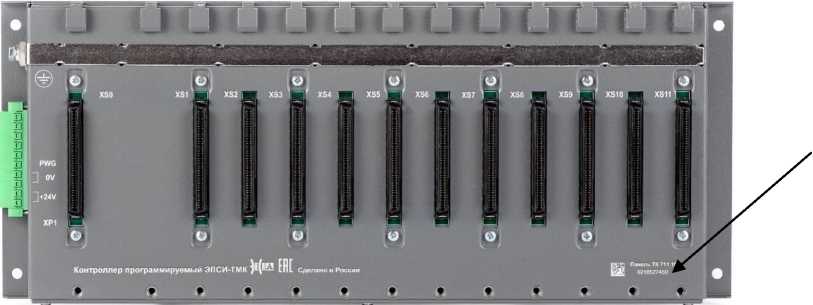

Рисунок 2 - Общий вид коммутационной панели с указанием места нанесения заводского номера
Место нанесения заводского номера
Общий вид модулей ТА с указанием места нанесения заводского номера, схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки методом нанесения оттиска клейма, знака утверждения типа представлены на рисунке 3. Защита от внесения несанкционированных изменений в конструкцию модулей обеспечивается установкой пломбы завода-изготовителя на боковую панель на винт крепления.

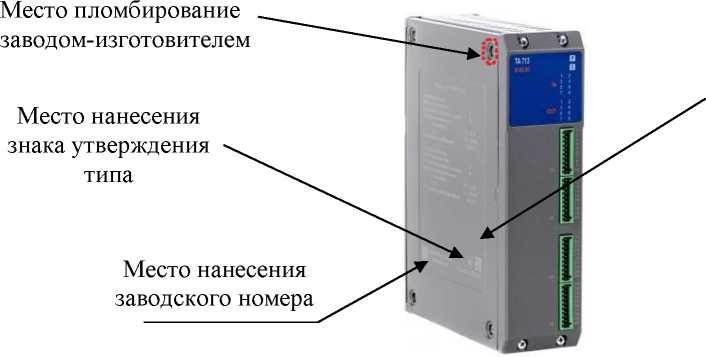

Рисунок 3 - Общий вид модулей ТА с указанием места нанесения заводского номера и мест пломбировки
Место нанесения знака поверки
Встроенное программное обеспечение (ПО) модулей хранится в энергонезависимой памяти модулей, устанавливается в процессе изготовления контроллеров и не подлежит изменению в период их эксплуатации. ПО контроллеров осуществляет функции по обработке и передаче результатов измерений, проверку работоспособности модулей.
В ПО контроллеров выполнено разделение на метрологически значимую и незначимую части. К метрологически значимой части ПО относится ПО, установленное в модулях ввода/вывода непрерывных сигналов серии ТА.
Уровень защиты ПО контроллеров «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные метрологически значимой части ПО контроллеров приведены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимой части ПО
|
Идентификационные данные (признаки) |
Значение |
|
1 |
2 |
|
Идентификационное наименование ПО |
A24In (ПО модуля ТА 715 24IDC) |
|
LDS (ПО модулей ТА 734 4IDC, ТА 734 2IDC) | |
|
A8IO (ПО модуля ТА 713 8I 8O DC) | |
|
ai08 (ПО модуля ТА 712 8IDC) | |
|
ai16 (ПО модуля ТА 712 16IDC) | |
|
AO8 (ПО модуля ТА 714 8О DC) | |
|
ai08 (ПО модуля ТА 716 8IDC) | |
|
ai16 (ПО модуля ТА 716 16IDC) | |
|
HART4 (ПО модуля ТА 717 4IDC) | |
|
HART8 (ПО модуля ТА 717 8IDC) | |
|
AI16 (ПО модуля ТА 718 16) | |
|
AI24 (ПО модуля ТА 718 24) |
П Продолжение таблицы 1
|
1 |
2 |
|
Номер версии (идентификационный номер) ПО |
Не ниже A24In_01 и 0.0.1.1 (дата изготовления -до 04.02.2025 г.) Не ниже 0.0.1.5 (дата изготовления - после 04.02.2025 г.) (ПО модуля ТА 715 24IDC) |
|
Не ниже LDS_0001 и 0.0.1.4 (дата изготовления - до 04.02.2025 г.) Не ниже 0.0.1.3 (дата изготовления - после 04.02.2025 г.) (ПО модулей ТА 734 4IDC, ТА 734 2IDC) | |
|
Не ниже A8IO_001 и 0.0.1.0 (дата изготовления - до 04.02.2025 г.) Не ниже 0.0.1.1 (дата изготовления - после 04.02.2025 г.) (ПО модуля ТА 713 8I 8O DC) | |
|
Не ниже ai08_005 и 0.0.1.0 (дата изготовления -до 04.02.2025 г.) Не ниже 0.0.1.3 (дата изготовления - после 04.02.2025 г.) (ПО модуля модуля ТА 712 8IDC) | |
|
Не ниже ai08_005 и 0.0.1.0 (дата изготовления -до 04.02.2025 г.) Не ниже 0.0.1.0 (дата изготовления - после 04.02.2025 г.) (ПО модуля модуля ТА 712 16IDC) | |
|
Не ниже 0.0.1.0 (дата изготовления - до 04.02.2025 г.) Не ниже 0.0.1.1 (дата изготовления - после 04.02.2025 г.) (ПО модуля ТА 714 8О DC) | |
|
Не ниже ai08_001 и 0.0.1.0 (дата изготовления -до 04.02.2025 г.) Не ниже 0.0.1.0 (дата изготовления - после 04.02.2025 г.) (ПО модуля ТА 716 8IDC, ТА 716 16IDC) | |
|
Не ниже ai2_001 (дата изготовления - до 04.02.2025 г.) Не ниже 0.1.0.1 (дата изготовления - после 04.02.2025 г.) (ПО модуля ТА 717 4IDC, ТА 717 8IDC) | |
|
Не ниже 0.0.0.1 (ПО модуля ТА 718 16IDC, ТА 718 24IDC) | |
|
Цифровой идентификатор ПО |
- |
Метрологические характеристики контроллеров нормированы с учетом влияния программного обеспечения.
Метрологические и технические характеристикиМетрологические и технические характеристики приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Количество гальванически разделенных измерительных каналов: - для модулей ТА 734 4IDC |
4 |
|
- для модулей ТА 734 2IDC, ТА 713 |
2 |
|
- для модулей ТА 715 |
1 |
|
- для модулей ТА 717 4IDC |
4 |
|
- для модулей ТА 717 8IDC |
8 |
|
- для модулей ТА 712 8IDC |
8 |
|
- для модулей ТА 712 16IDC |
16 |
|
- для модулей ТА 716 8IDC |
8 |
|
- для модулей ТА 716 16IDC |
16 |
|
- для модулей ТА 718 16IDC |
16 |
|
- для модулей ТА 718 24IDC |
24 |
|
Количество входных сигналов: - для модулей ТА 734 |
1 |
|
- для модулей ТА 715 |
24 |
|
- для модулей ТА 713 |
4 |
|
- для модулей ТА 718 16IDC |
16 |
|
- для модулей ТА 718 24IDC |
24 |
|
Диапазон измерений напряжения постоянного тока, В: - для модулей ТА 713, ТА 715 |
-10 до +10 |
|
- для модулей ТА 712, ТА 716 |
от 0 до +10 |
|
Пределы допускаемой основной приведенной погрешности к диапазону измерений напряжения постоянного тока, % - для модулей ТА 712, ТА 716 |
±0,20 |
|
- для модулей ТА 713 |
±0,05 |
|
- для модулей ТА 715 |
±0,10 |
|
Пределы допускаемой приведённой погрешности к диапазону измерений напряжения постоянного токав рабочих условиях эксплуатации, %: - для модулей ТА 712, ТА 716 |
±0,20 |
|
- для модулей ТА 713 |
±0,05 |
|
- для модулей ТА 715 |
±0,10 |
|
Входное сопротивление при измерении напряжения постоянного тока, МОм, не менее |
1,0 |
|
Диапазоны измерений силы постоянного тока, мА: - I (для модулей ТА 715, ТА 717) |
от -5 до +5; |
|
- II (для модулей ТА 717) |
от -10 до +10; |
|
- III (для модулей ТА 713, ТА 715, ТА 717) |
от - 20 до + 20; |
|
- IV (для модулей ТА 712, ТА 716, ТА 734, ТА 717) |
от 0 до + 20; |
|
- V (для модулей ТА 717, ТА 716, ТА 718) |
от +4 до +20 |
|
- VI (для модулей ТА 717) |
от 0 до +5 |
П Продолжение таблицы 2
|
1 |
2 |
|
Пределы допускаемой основной приведённой погрешности к диапазону измерений силы постоянного тока, %: - для модулей ТА 712, ТА 716, |
±0,20 |
|
- для модулей ТА 713, ТА 734 |
±0,05 |
|
- для модулей ТА 715, ТА 717, ТА 718 |
±0,10 |
|
Пределы допускаемой приведённой погрешности к диапазону измерений силы постоянного тока в рабочих условиях эксплуатации, %: - для модулей ТА 712, ТА 716, |
±0,20 |
|
- для модулей ТА 713 |
±0,05 |
|
- для модулей ТА 715, ТА 718 |
±0,10 |
|
- для модулей ТА 734 |
±0,075 |
|
Пределы допускаемой дополнительной погрешности приведённой к диапазону измерений силы постоянного тока от изменения температуры относительно 24°С в рабочих условиях, %/°С: - для модулей ТА 717 |
±0,004 |
|
Входное сопротивление при измерении силы постоянного тока для диапазонов, кОм: - I а) для модулей ТА 715 |
1,000 ± 0,005 |
|
б) для модулей ТА 717 |
от 0,25 до 0,27 |
|
- II для модулей ТА 717 |
от 0,25 до 0,27 |
|
- III а) для модулей ТА 713 |
0,20 ±0,01 |
|
б) для модулей ТА 715 |
0,25000 ± 0,00125 |
|
в) для модулей ТА 717 |
от 0,25 до 0,27 |
|
- IV, V а) для модулей ТА 716 |
0,1200 ± 0,0005 |
|
б) для модулей ТА 717 |
от 0,25 до 0,27 |
|
-VI а) для модулей ТА 734 |
0,110 ± 0,005 |
|
б) для модулей ТА 717 |
от 0,25 до 0,27 |
|
Диапазон преобразования входных сигналов с термопар, |
°С, и пределы допускаемой |
|
абсолютной погрешности для модулей ТА 712, Д, °С: |
П Продолжение таблицы 2
|
Термопары |
Диапазон преобразования, °С |
Д, °С | |||
|
ТХА (K) |
от -200 до +900 |
±2,0 | |||
|
ТХК (L) |
от 0 до +800 |
±1,5 | |||
|
ТХКн (Е) |
от -250 до -100 |
±6,0 | |||
|
от -100 до +1000 |
±3,0 | ||||
|
ТПП10 (S) |
от 0 до +1700 |
±2,5 | |||
|
ТНН (N) |
от -250 до 0 |
±4,0 | |||
|
от 0 до +1000 |
±1,5 | ||||
|
ТПР (B) |
от +250 до +700 |
±5,0 | |||
|
от +700 до +1800 |
±2,0 | ||||
|
ТЖК (J) |
от -200 до +600 |
±1,0 | |||
|
ТВР (A-1) |
от 0 до +2500 |
±2,5 | |||
|
ТПП13 (R) |
от 0 до +1600 |
±2,5 | |||
|
Диапазон преобразования входных сигналов с термопреобразователей сопротивления, °С, и пределы допускаемой приведенной погрешности для модулей ТА 712, у, %: | |||||
|
Термопреобразователи сопротивления |
Диапазон преобразования, °С |
Y, % | |||
|
ТСМ 50М |
(а = 0,00428 °С-1) |
от -50 до +150 |
±0,5 | ||
|
ТСМ 100М, 500M |
±0,4 | ||||
|
ТСП 50П |
(а = 0,00391 °С-1) |
от -50 до +500 |
±0,5 | ||
|
ТСП 100П, 500П, 1000П |
±0,4 | ||||
|
Pt50 |
(а = 0,00385 °С-1) |
от -50 до +500 |
±0,5 | ||
|
Pt100 |
±0,4 | ||||
|
ТСН 100H, 500H, 1000H |
(а = 0,00617 °С-1) |
от -50 до +150 |
±0,4 | ||
|
Дискретность преобразования входного сигнала для диапазона от 0 до 10,00 В не более мВ:
|
3 не нормируется 0,4 5,0 | ||||
|
Дискретность преобразования входного напряжения, для диапазона от 0 до 20 мА, не более мА: - для модулей ТА 717 |
0,01 | ||||
|
Коэффициент подавления помехи нормального вида, дБ, не менее:
|
40 не нормируется | ||||
|
Коэффициент подавления помехи общего вида, дБ,не менее:
|
92 90 65 | ||||
|
Коэффициент подавления синфазного сигнала для модулей ТА 734 для напряжения постоянного тока, дБ, не менее |
80 | ||||
Продолжение таблицы 2
|
1 |
2 |
|
Напряжение гальванического разделения (эффективное значение), В: - между входами |
500 |
|
- между входами и корпусом контроллера |
500 |
|
Время измерений, с, не более: - для модулей ТА 715, ТА 734 |
10 |
|
- для модулей ТА 717 |
0,52 |
|
- для модулей ТА 713 |
6 |
|
Количество гальванически разделенных каналов формирования для модуля ТА 713 |
2 |
|
Количество выходных сигналов в канале модулей ТА 713 |
4 |
|
Диапазон формирования выходного сигнала на напряжения постоянного тока для модулей ТА 713, ТА 714, В |
от - 10 до +10 |
|
Диапазон формирования выходного сигнала силы постоянного тока для модулей ТА 713, ТА 714, мА |
от 0 до 20 |
|
Пределы допускаемой основной приведенной погрешности к диапазону формирования выходных сигналов, %: - для модулей ТА 713 (силы и напряжения |
±0,10 |
|
постоянного тока) - для модулей ТА 714 (силы постоянного тока) |
±0,20 |
|
- для модулей ТА 714 (напряжения постоянного тока) |
±0,30 |
|
Пределы допускаемой приведенной погрешности к диапазону формирования выходных сигналов силы и напряжения постоянного тока в рабочих условиях эксплуатации, % - для модулей ТА 713 |
±0,15 |
|
- для модулей ТА 714 |
±0,20 |
|
Допустимое сопротивление нагрузки для модулей ТА 713 и ТА 714 при формировании выходного сигнала кОм: - напряжения постоянного тока, не менее |
2,00 |
|
- силы постоянного тока, не более |
0,75 |
|
Дискретность формирования выходных сигналов напряжения постоянного тока для модулей ТА 713, мВ, не более |
2,0 |
|
Дискретность формирования выходных сигналов силы постоянного тока для модулей ТА 713, мкА, не более |
2,0 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Параметры электрического питания: - напряжение переменного тока, В |
220±44 |
|
- частота переменного тока, Гц |
50±1 |
|
- напряжение постоянного тока, В |
24±4 |
|
Потребляемая мощность, В-ВА, не более: - с количеством модулей не более шести, при питании от сети | |
|
постоянного (переменного) тока |
70 |
|
- с количеством модулей не более десяти, при питании от сети | |
|
постоянного (переменного) тока |
90 |
Продолжение таблицы 3
|
1 |
2 |
|
Значение допустимой перегрузки по входам:
|
50 300 |
|
Рабочие условия эксплуатации контроллеров:
|
от 0 до +60 от 40 до 95 от 84 до 106 |
|
Средний срок службы, лет, не менее |
20 |
|
Среднее время наработки на отказ, ч, не менее |
90000 |
|
Среднее время восстановления, ч, не более |
0,5 |
наносится на титульные листы эксплуатационной документации печатным способом и накорпуса модулей ввода/вывода непрерывных сигналов лазерной гравировкой.
Комплектность средства измеренийКомплектность приведена в таблице 4.
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Контроллер программируемый ЭЛСИ-ТМК |
- |
1 шт.1) |
|
Кабель проверочный 2) |
ИФУГ.468353.ХХХ2) |
- |
|
Комплект эксплуатационных документов согласно ведомости эксплуатационных документов |
ПСЕА.421243.102ВЭ |
1 комплект3) |
|
Копия сертификата соответствия |
- |
1 экз. |
|
Копия свидетельства об утверждении типа средств измерений |
- |
1 экз. |
|
Комплект ЗИП4) |
- |
1 комплект4) |
|
Упаковка |
- |
1комплект |
|
Примечания:
|
в зависимости | |
приведены в разделах 2 «Описание и работа модулей контроллера» и 3 «Использование по назначению ПЛК» руководства по эксплуатации «Контроллеры программируемые ЭЛСИ-ТМК. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
ТУ 4210-001-79207856-2015 Контроллер программируемый ЭЛСИ-ТМК. Технические условия
ИзготовителиАкционерное общество «ЭлеСи»
(АО «ЭлеСи»)
ИНН 7021004633
Адрес: 634021, г. Томск, ул. Алтайская, 161А
Общество с ограниченной ответственностью «Завод приборов и средств автоматизации «ЭлеСи»
(ООО «Завод ПСА «ЭлеСи»)
ИНН: 7017108118
Адрес: 634021, г. Томск, ул. Алтайская, 161А
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Томской области»
(ФБУ «Томский ЦСМ»)
Адрес: 634012, Томская обл., г. Томск, ул. Косарева, д.17а
Уникальный номер записи в реестре аккредитованных лиц RA.RU.313315
В части внесения изменений
Западно-Сибирский филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений»
(Западно-Сибирский филиал ФГУП «ВНИИФТРИ»)
Адрес: 630004, г. Новосибирск, пр-кт Димитрова, д. 4
Телефон (факс): +7 (383) 210-08-14, +7 (383) 210-13-60
E-mail: director@sniim.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310556
