ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы вагонные неавтоматического действия ОПТИМУМ-В

Весы вагонные неавтоматического действия ОПТИМУМ-В предназначены для измерения массы железнодорожных вагонеток и вагонов при статическом взвешивании.

Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ), состоящего из одной, двух или трех весовых платформ, и весоизмерительного прибора, эксплуатируемого в отапливаемом помещении весовой.

Принцип действия весов основан на преобразовании деформаций упругих элементов тензорезисторных датчиков, возникающих под действием силы тяжести взвешиваемого груза, в электрический сигнал, изменяющийся пропорционально массе груза. Сигналы от тензодатчиков преобразуются в цифровые при помощи АЦП (аналого-цифрового преобразователя), встроенного либо в цифровой датчик, либо в весоизмерительный прибор, далее сигналы поступают в микроконтроллер весоизмерительного прибора, где обрабатываются по специальному алгоритму и результат взвешивания в единицах массы отображается на цифровом индикаторе прибора.

В весах применяются датчики весоизмерительные тензорезисторные типа WBK-D (регистрационный № 54471-13), WBK (регистрационный № 56685-14) производство фирмы «CAS Corporation», Республика Корея или типа C, модели С 16i (регистрационный № 60480-15), производство фирмы «Hottinger Baldwin Messtechnik GmbH», Германия, и терминал весоизмерительный типа CI, модели CI-600D (регистрационный № 54472-13), производство фирмы «CAS Corporation», Республика Корея или прибор весоизмерительный типа DIS2116 (регистрационный № 61809-15), производство фирмы «Hottinger Baldwin Messtechnik GmbH», Германия. В комплектации с датчиками WBK применяется терминал весовой VT 100 производство фирмы «Vishay Transducers Ltd.», Израиль.

Общий вид весов представлен на рисунке 1.

Рисунок 1 - Общий вид весов ОПТИМУМ-В

Форма маркировки весов: ОПТИМУМ-В Max, где Max - максимальная нагрузка, т.

Общий вид приборов и схема их пломбирования от несанкционированного доступа представлены на рисунке 2.

DIS2116

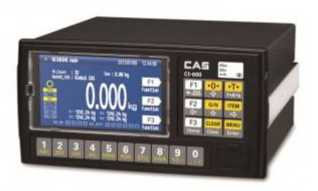

CI-600D

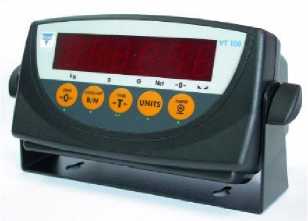

VT 100

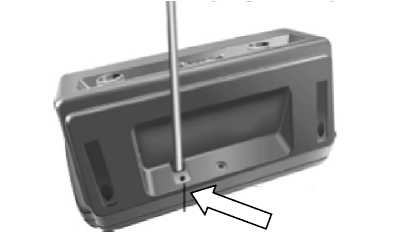

Рисунок 2 - Общий вид приборов и схемы их пломбирования

Программное обеспечение

Программное обеспечение (далее ПО) приборов является встроенным и метрологически значимым. Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении прибора или по запросу в режиме тестирования.

Защита от несанкционированного доступа к ПО, настройкам и данным измерений обеспечивается разрушаемой наклейкой на передней панели корпуса прибора (DIS2116) или защитной пломбой на задней панели корпуса прибора (CI-600D, VT100), предотвращающей доступ к переключателю входа в режим юстировки. ПО не может быть модифицировано без нарушения защитной наклейки или пломбы.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Метрологические и технические характеристики

Класс точности по ГОСТ OIML R 76-1-2011 ..............................................средний (III)

Значения максимальной нагрузки (Мах), минимальной нагрузки (Min), поверочного интервала (е), действительной цены деления (d), число поверочных интервалов (n), интервалы взвешивания, пределы допускаемой абсолютной погрешности (mpe) при первичной поверке и количество весовых платформ (ВП) приведены в таблице 2.

Таблица 2 - Метрологические характеристики

Пределы допускаемой абсолютной погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при первичной поверке.

Пределы допускаемой погрешности устройства установки на нуль.........................± 0,25 е

Таблица 3 - Технические характеристики весов

наносится фотохимическим способом на маркировочную табличку, закрепленную на металлоконструкции ГПУ, и на титульный лист Руководства по эксплуатации типографским способом.

Таблица 4 - Комплектность весов

осуществляется по документу ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Метрологические и технические требования. Испытания. Приложение ДА.

Основные средства поверки: рабочие эталоны 4 разряда в соответствии с документом «Государственная поверочная схема для средств измерения массы», утвержденным приказом Росстандарта № 2818 от 29 декабря 2018 г. (гири класса точности М1 и М1-2 по ГОСТ OIML R 111-1-2009).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) паспорт на весы.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Метрологические и технические требования. Часть 1. Испытания;

Государственная поверочная схема для средств измерения массы, утвержденная приказом Росстандарта № 2818 от 29 декабря 2018 г.

Общество с ограниченной ответственностью Торговый Дом «ЮгВесСтрой»

(ООО ТД «ЮгВесСтрой»)

ИНН 2635227199

Адрес: 355042, г. Ставрополь, ул. Черниговская, д. 4/1, офис 158

Телефон: +7 (8652) 57-24-36

E-mail: artyuhov@yugvesstroj.ru

Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Сибирский государственный ордена Трудового Красного Знамени научно-исследовательский институт метрологии» (ФГУП «СНИИМ»)

Адрес: 630004, г. Новосибирск, пр. Димитрова, 4

Телефон/факс: +7 (383) 210-08-14

Е-mail: director@sniim.ru

Аттестат аккредитации ГЦИ СИ ФГУП «СНИИМ» по проведению испытаний в целях утверждения типа №30007-09 от 12.12.2009 г.
