О переоформлении свидетельства об утверждении типа № 42373/1 «Счетчики воды крыльчатые мокроходные «Росич» ВКМ» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 08 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ООО «ПК Прибор» от 2 июля 2019 г. № б/н приказываю:

• 1. Внести изменения в описание типа на счетчики воды крыльчатые мокроходные «Росич» ВКМ, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 46589-11, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Переоформить свидетельство об утверждении типа 42373/1 «Счетчики воды крыльчатые мокроходные «Росич» ВКМ», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 46589-11, в связи с изменением юридического адреса изготовителя ООО «ПК Прибор» с «г. Москва» на «г. Калуга».

• 3. Управлению государственного надзора и контроля (А.М.Кузьмину), ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

  С.С. Голубев

Заместитель Руководителя

л                              \

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

Сертификат: OOE1036EE32711E880E9E0071BFC5DD276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 08.11.2018 до 08.11.2019

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «22» августа 2019 г. № 1976

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики воды крыльчатые мокроходные «Росич» ВКМ

Счетчики воды крыльчатые мокроходные «Росич» ВКМ (далее - счетчики) предназначены для измерений объёма сетевой воды по СанПиН 2.1.4.1074 и питьевой воды по ГОСТ Р 51232-98 протекающей в системах холодного водоснабжения в диапазоне температур от плюс 5 °С до 40 °С, при давлении не более 1,6 МПа.

Счетчики относятся к мокроходным крыльчатым счетчикам воды, состоящим из корпуса, в котором размещены крыльчатка, регулирующее устройство и счетный механизм с индикаторным устройством.

Принцип работы счетчиков состоит в измерении числа оборотов крыльчатки, вращающейся под действием протекающей воды. Поток воды подается в корпус

счетчиков,

поступает в измерительную полость, внутри которой на специальных опорах вращается крыльчатка и через выходное отверстие вытекает в трубопровод. Количество оборотов крыльчатки пропорционально объему протекшей воды.

Масштабирующий редуктор счетного механизма приводит число оборотов крыльчатки к значениям протекающей воды в м³. Счетный механизм имеет барабанчики для указания количества м³ и стрелочные указатели для определения долей м³. На шкале счетного механизма имеется сигнальная звездочка, обеспечивающая повышение разрешающей способности счетчика при его поверке на установках с оптическим съемом сигнала. Счетчики могут использоваться в затапливаемых колодцах и помещениях с повышенной влажностью.

Со стороны входа счетчики имеют фильтр.

я в следующих исполнениях:

s

(ДГ1) - герконовый датчик расположен в корпусе счётного механизма, импульсный выход реализован по схеме «сухой контакт»;

(ДГ2) - герконовый датчик съемный, импульсный выход реализован по схеме «сухой контакт» или «открытый коллектор»;

(ДГЗ) - герконовый датчик расположен в корпусе счётного механизма, импульсный выход реализован по схеме параллельнопоследовательного резистивного делителя;

(МИД) - исполнение c модулем импульсов и данных, для дистанционной передачи измеренной информации посредством радиоинтерфейса (МИД-Р), RS-485 (МИД-RS) или M-bus ( мИД-Mbus);

(Ф)  - исполнение с фланцевым

соединением (только для ВКМ-50 М Ф).

Исполнения счетчиков с дистанционным герконовым выходом дополнительно имеют встроенный магнит, магнитное поле которого воздействует на замыкание/размыкание контактов герконового датчика.

В зависимости от исполнения, счетчики конструктивно могут включать в себя защитный кожух (кольцо) крепления счётного механизма к корпусу. Кольцо препятствует получению доступа к внутренним элементам счетчика без видимого повреждения. При наличии на корпусе неразъемного кольца (кожуха) пломбировка не требуется.

Общий вид счетчиков представлен на рисунках 1 - 5.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунках 6 - 8.

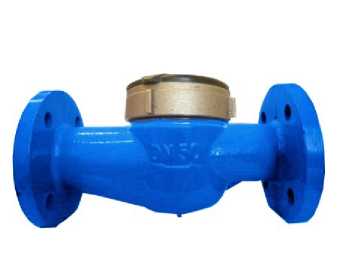

ВКМ-50 М Ф

ВКМ-50 М

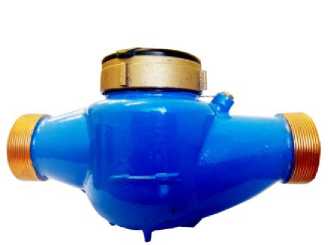

Рисунок 1 - Общий вид счетчиков Ду 50.

ВКМ-40 М

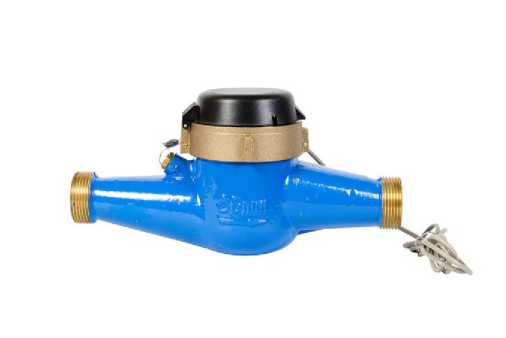

ВКМ-25 М ДГ1

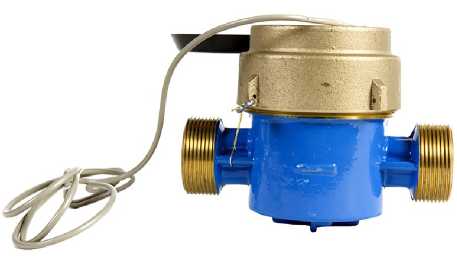

Рисунок 3 - Общий вид счетчиков Ду 25.

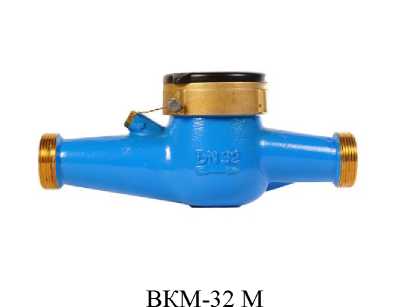

Рисунок 2 - Общий вид счетчиков Ду 40 и 32.

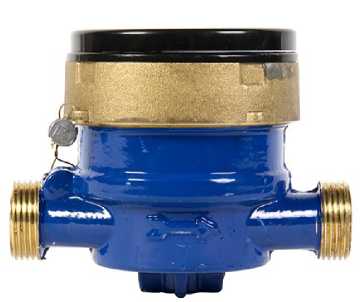

ВКМ-20 ДГ1

Рисунок 4 - Общий вид счетчика Ду 20.

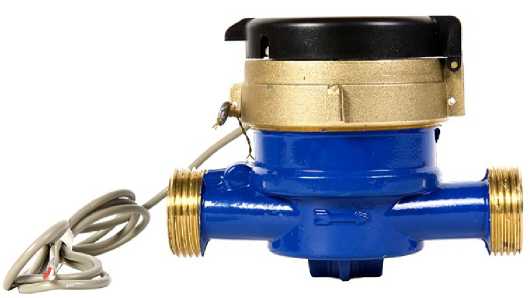

ВКМ 15 mini S

ВКМ-15

ВКМ -15 М МИД

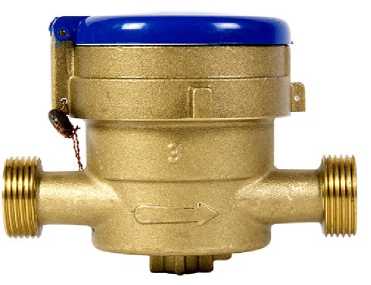

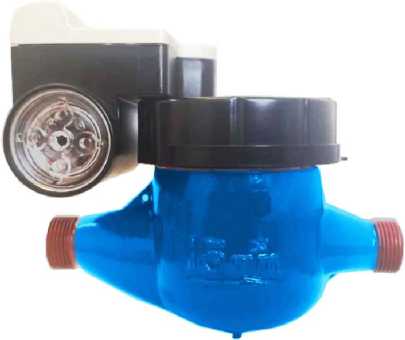

Рисунок 5 - Общий вид счетчиков Ду 15.

Место нанесения знака поверки.

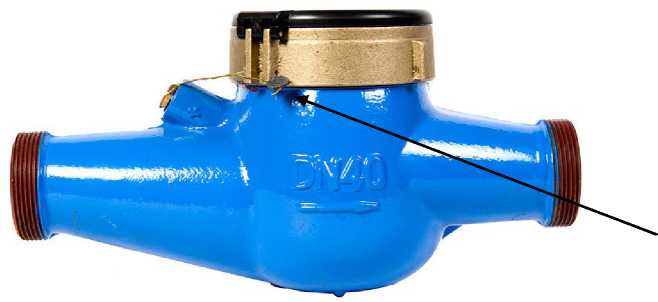

Рисунок 6 - Схема пломбировки многоструйных счетчиков.

Место нанесения знака поверки.

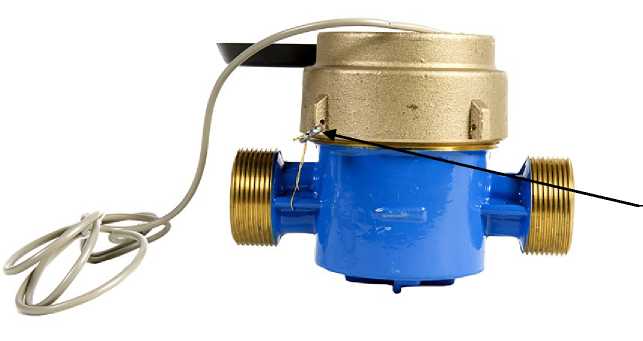

Рисунок 7 - Схема пломбировки одноструйных счетчиков Ду, 25 и 32.

Место нанесения знака поверки

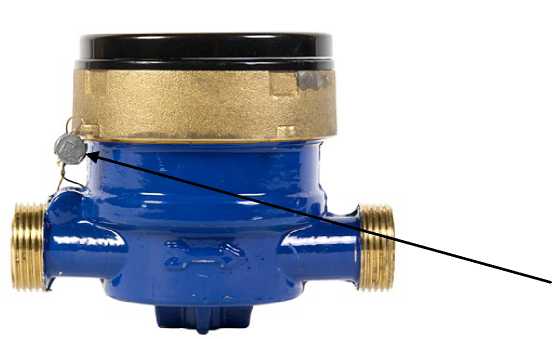

Рисунок 8 - Схема пломбировки счетчиков Ду 15 и 20.

Программное обеспечение отсутствует.

Таблица 1 - Метрологические характеристики

Продолжение таблицы 1

Таблица 2 - Основные технические характеристики

наносится на счетчик любым технологическим способом, обеспечивающим четкое изображение этого знака, его стойкость к внешним воздействующим факторам, а также сохраняемость, и на титульном листе руководства по эксплуатации и паспорта типографским способом.

Таблица 3 - Комплектность счетчика

осуществляется по документу МИ 1592-2015 «Рекомендация. Государственная система обеспечения единства измерений. Счетчики воды. Методика поверки».

Основные средства поверки:

- установка поверочная 3-го разряда в соответствии с приказом Росстандарта от 07.02.2018 г. №256 (часть 1), диапазон воспроизведения объемного расхода воды от 0,01 до 30,0 м³/ч, пределы допускаемой относительной погрешности измерений не более ±0,6 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых счетчиков с требуемой точностью.

Знак поверки наносится на пломбы счетчика в соответствии с рисунками 6 - 8, а также на бланк свидетельства о поверке и/или в паспорт на счетчик.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ Р 50193.1-92 (ИСО 4064/1) Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования

ГОСТ Р 50601-93 Счетчики питьевой воды крыльчатые. Общие технические условия

Приказ Росстандарта от 07.02.2018 г. №256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

ТУ 4213-004-77986247-2010 Счетчики воды крыльчатые мокроходные «Росич» ВКМ. Технические условия

Общество с ограниченной ответственностью «ПК Прибор» (ООО «ПК Прибор»)

ИНН 7705672861

Адрес: 248002, Калужская область, г. Калуга, ул. Болдина, зд. 59, пом. 1 Телефон/факс: +7 (495) 232-19-30

Web-сайт: http://www.pkpribor.ru/

E-mail: metronic@decast.com

ГЦИ СИ ФГУ «Ростест-Москва»

Адрес: 117418, г. Москва, Нахимовский проспект, 31

Телефон: +7 (495) 544-00-00

Е-mail: info@rostest.ru

Аттестат аккредитации ГЦИ СИ ФГУ «Ростест-Москва» по проведению испытаний средств измерений в целях утверждения типа № 30010-10 от 15.03.2010 г.

В части вносимых изменений

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон/факс: (495)437-55-77 / 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
