ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Осциллографы цифровые запоминающие C8-205/2, С8-205/4
Назначение средства измеренийОсциллографы цифровые запоминающие C8-205/2, С8-205/4 (далее - осциллографы) предназначены для исследования формы и измерений амплитудных и временных параметров электрических сигналов.
Описание средства измеренийКонструктивно осциллографы выполнены в виде настольного моноблочного прибора. Для организации связи с внешними устройствами применяются интерфейсы LAN, USB 2.0 и опционально GPIB.
Принцип действия осциллографов основан на высокоскоростном аналогово-цифровом преобразовании входного сигнала в реальном времени, предварительной аппаратной обработке сигнала и записи сигнала в память осциллографа. В результате обработки сигнала, а также в соответствии с настройками осциллографа, выделяется часть сигнала, предназначенная для отображения на экране.
Осциллографы C8-205/2 и С8-205/4 отличаются друг от друга количеством входных каналов.
Осциллографы могут иметь имеют опции, приведенные в таблице 1.
Таблица 1 - Опции
|
Обозначение опции |
Функция |
|
С8-В1 |
Логический пробник |
|
С8-В10 |
Интерфейс GPIB |
|
С8-К1 |
Интерфейс PC/SPI |
|
С8-К2 |
Интерфейс UART/RS232 |
|
С8-К3 |
Интерфейс CAN/LIN |
|
С8-К5 |
Интерфейс PS (аудио) |
|
С8-К6 |
Интерфейс MIL.1553 |
|
С8-К7 |
Интерфейс ARINC 429 |
|
С8-К15 |
Архивная и сегментированная память |
|
С8-К18 |
Анализ спектра |
|
С8-К31 |
Анализ параметров электропитания |
|
С8-К32 |
Цифровой вольтметр (ЦВМ, DVM) |
Внешний вид осциллографов с указанием мест размещения знака утверждения типа и знака поверки, схемы пломбировки от несанкционированного доступа приведены на рисунках 1 - 4.
Место размещения знака поверки
Место размещения знака утверждения типа

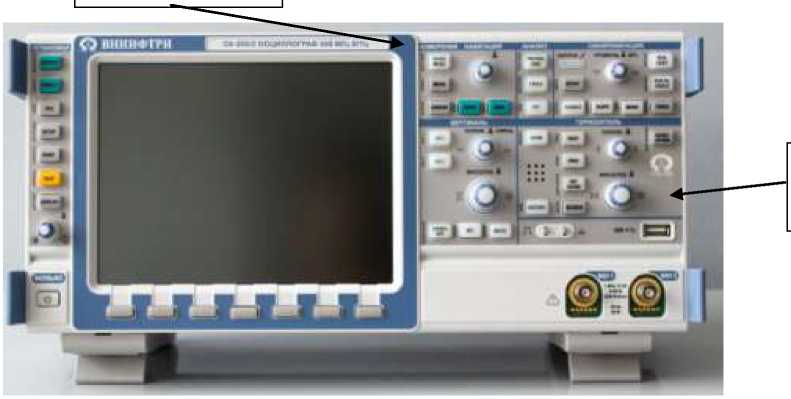

Рисунок 1 - Внешний вид осциллографа C8-205/2 (лицевая панель)

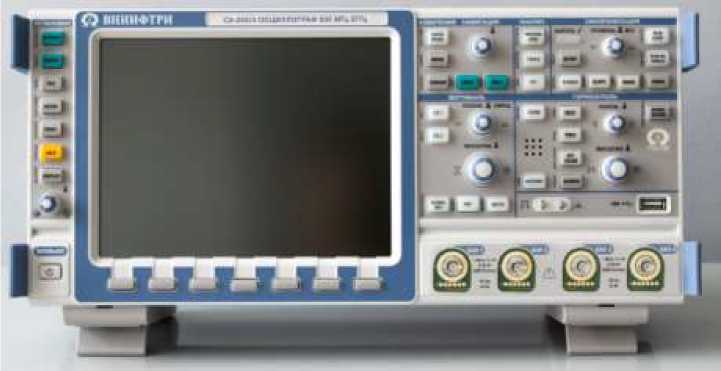

Рисунок 2 - Внешний вид осциллографа C8-205/4 (лицевая панель)
Рисунок 3 - Внешний вид задней панели осциллографа

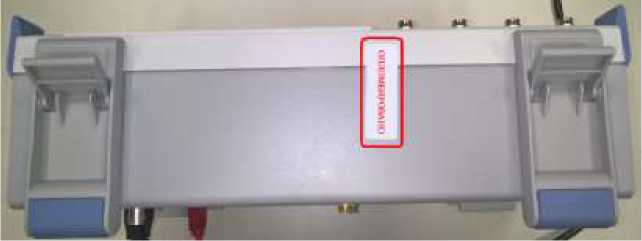

Рисунок 4 - Место пломбирования (вид снизу)
Программное обеспечениеОсциллографы имеют встроенное программное обеспечение (ПО). Метрологически значимая часть ПО осциллографов представляет собой программный продукт «05.810». ПО автоматически определяет децимальный и серийный номера осциллографа при запуске. Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 2.
Уровень защиты ПО «Высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные (признаки) ПО
|
Наименование ПО |
Значение |
|
Идентификационное наименование ПО |
05.810 |
|
Номер версии (идентификационный номер) ПО |
05.810-02.500-03800 |
|
Цифровой идентификатор ПО (контрольная сумма) |
- |
Метрологические и технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики | |
|
Число каналов |
С8-205/2 |
2 |
|
С8-205/4 |
4 | |
|
Полоса пропускания, МГ ц |
500 | |
|
Входное сопротивление/емкость |
50 Ом; 1 МОм/12 пФ | |
|
Диапазон установки коэффициента развертки |
от 1 нс/дел до 50 с/дел | |
|
Пределы допускаемой относительной погрешности частоты внутреннего опорного генератора |
±3,5-10-6 | |
|
Диапазон установки коэффициента отклонения (1<о|к|) |
входное сопротивление 50 Ом |
от 1 мВ/дел до 1 В/дел |
|
входное сопротивление 1 МОм |
от 1 мВ/дел до 10 В/дел | |
|
Пределы допускаемой относительной погрешности установки коэффициента отклонения бКоткл, % |
при Коткл 10 мВ/дел и выше |
±1,5 |
|
при Коткл 1, 2 и 5 мВ/дел |
±2,0 | |
П Продолжение таблицы 3
|
Наименование характеристики |
Значение характеристики | |
|
Диапазон установки постоянного смещения, В |
входное сопротивление 50 Ом |
± (от 1 до 5) |
|
входное сопротивление 1 МОм |
от ±1 до ±97,5 | |
|
Пределы допускаемой абсолютной погрешности установки постоянного смещения, В |
±(0,005/исм + 0,15дел-КО1Кл)* | |
|
Минимальный уровень синхронизации от входа внешнего запуска, мВ, не более |
300 | |
|
* где исм - установленное смещение, В | ||
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Рабочие условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от 0 до +50 |
|
- относительная влажность окружающего воздуха при температуре 25 °С, % |
до 90 |
|
- атмосферное давление, кПа |
100±4 |
|
Напряжение питания от сети переменного тока частотой (50±0,5) Гц или |
от 100 до 240 |
|
(60±0,5) Гц, В | |
|
Масса, кг, не более (без опций и аксессуаров) |
4,5 |
|
Габаритные размеры, мм, не более: | |
|
- длина |
403 |
|
- ширина |
142 |
|
- высота |
189 |
наносится типографским способом на титульный лист руководства по эксплуатации и на лицевую панель осциллографов.
Комплектность средства измеренийТаблица 5 - Комплектность осциллографов
|
Наименование |
Обозначение |
Количество |
|
Осциллограф цифровой запоминающий С8-205/2 (С8-205/4) |
МГФК.411161.002 |
1 шт. |
|
Кабель питания |
1 шт. | |
|
Пассивные пробники |
2 или 4 шт. (по количеству каналов) | |
|
Руководство по эксплуатации |
МГФК.411161.002 РЭ |
1 экз. |
|
Формуляр |
МГФК.411161.002 ФО |
1 экз. |
|
Методика поверки |
МГФК.411161.002 МП |
1 экз. |
осуществляется по документу МГФК.411161.002 МП «Инструкция. Осциллографы цифровые запоминающие С8-205/2, С8-205/2. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 5 августа 2016 г.
Основные средства поверки:
- калибратор осциллографов Fluke 9500B с формирователем 9530, регистрационный номер 30374-13 в Федеральном информационном фонде.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых осциллографов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и на лицевую поверхность осциллографа в виде наклейки или оттиска поверительного клейма.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к осциллографам цифровым запоминающим С8-205/2, С8-205/4ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты
ГОСТ Р 8.761-2011 ГСИ. Государственная поверочная схема для средств измерений импульсного электрического напряжения
Осциллографы цифровые запоминающие С8-205/2, С8-205/4. Технические условия ТУ 26.51.42-002-02567567-2016
