ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Модули давления эталонные Метран-518 Назначение средства измеренийМодули давления эталонные Метран-518 (далее - модули) предназначены для точных измерений и непрерывного преобразования абсолютного и избыточного давления жидкостей и газов, а также разрежения газов в цифровой выходной сигнал.
Модули соответствуют уровню рабочего эталона 2-го или 3-го разряда согласно государственной поверочной схеме для средств измерений абсолютного давления, утвержденной приказом Росстандарта от 05.12.2025 № 2667, уровню рабочего эталона 2-го, 3-го или 4-го разряда согласно государственной поверочной схеме для средств измерений избыточного давления до 4000 МПа, утвержденной приказом Росстандарта от 20.10.2022 г. № 2653, уровню рабочего эталона 2-го или 3-го разряда согласно государственной поверочной схеме для средств измерений разности давлений до V105 Па, утвержденной приказом Росстандарта от 10.03.2025 № 472.
Описание средства измеренийПринцип действия модуля основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента преобразователя давления. В качестве преобразователя давления в модулях D0,63K, D6,3К и D63К используется емкостная измерительная ячейка, в остальных модулях - тензопреобразователь. Воздействие измеряемого давления на тензопреобразователь вызывает изменение электрического сопротивления его тензорезисторов и разбаланс мостовой схемы, а воздействие измеряемого давления на емкостную ячейку вызывает появление разности емкостей между измерительной мембраной и пластинами конденсатора, расположенным по обеим сторонам от измерительной мембраны. Электрический сигнал, образующийся при разбалансе мостовой схемы или разности емкостей, подается на вход первого канала измерения аналого-цифрового преобразователя (АЦП) и после преобразования в цифровой код поступает в микроконтроллер модуля. Для устранения влияния температуры на точность измерений, электрический сигнал, пропорциональный температуре чувствительного элемента преобразователя давления, подается на второй канал измерения АЦП и далее после преобразования в виде цифрового кода поступает в микроконтроллер. Микроконтроллер модуля по цифровым кодам давления и температуры непрерывно вычисляет значение измеряемого давления в соответствии с функцией преобразования. Индивидуальные коэффициенты функции преобразования, полученные при калибровке преобразователя, хранятся в энергонезависимой памяти модуля. Модуль имеет встроенный асинхронный последовательный интерфейс, по которому он передает информацию калибратору давления (Метран-517, Метран-520 или другому совместимому с модулем калибратору давления) или через адаптер USB персональному компьютеру с установленной программой «Поверка СИД» или другим совместимым программным обеспечением.
Электропитание модуля осуществляется от блока электронного калибратора давления или адаптера USB.
Модули изготавливаются в металлическом или пластиковом корпусе.
Модули имеют два исполнения:
- общепромышленное;
- взрывозащищенное, только при работе с калибратором давления взрывозащищенного исполнения (например, Метран-517).
Модули взрывозащищенного исполнения с маркировкой взрывозащиты 1 Ex ia IIB T4 Gb X имеют высокий уровень защиты, обеспечиваемый видом взрывозащиты «искробезопасная электрическая цепь» уровня «ia».

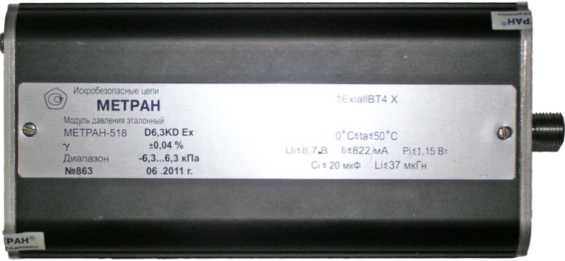

Внешний вид модулей представлен на рисунке 1.
Схемы пломбировки от несанкционированного доступа представлены на рисунке 2.
МЕТРАН ■мулъдмления эталонный ЮМЫ18 160 КС |
1 0.03 ;»
МЕТРАН"
МЕТРАН
к
а)
Д-с-ЭМИ -100.. 160 кПа
N•864 06 .2011 г
в)
tof»* Ди. ■
? mewah
ЬКЫе- -ЧЯвС- .
UETPA- I» 6’М6£1
Д' :Q.02S%
4»-»). ■ 0 »*■«
б)
’ Д
МЕТРАН
- tl3?kflsai ■ ъчЯйдань
1 МЕТРА- - 3 О160КАЕ>.
Т ■ла0.02Ъ
г)
Рисунок 1 - Внешний вид модулей давления эталонных Метран-518:
а) модули с кодом: 160К, 1М, 6М, 25М, 60М, 160М, D160K, D1M, D2,5M, А160К, А1М, А6М с резьбой присоединительного штуцера М20х1,5;
б) модули с кодом: 160К, 1М, 6М, 25М, 60М, 160М, D160K, DIM, D2,5M, А160К, А1М, А6М, D6,3K1, D63K1 с резьбой присоединительного штуцера М12х1,5;
в) модули с кодом: 2,5К, 6,3К, 25К;
г) модули с кодом: D0,63K, D6,3K, D63K
Рисунок 2 - Схемы пломбировки от несанкционированного доступа
Нанесение знака поверки на модули не предусмотрено.
Допускается изготовление модулей с другим цветом корпуса и его элементов.
Заводской номер, состоящий из арабских цифр, наносится методом лазерной печати на маркировочные таблички, расположенные на корпусах модулей (рисунок 3). Допускается применение других методов маркировки, обеспечивающих сохранность маркированной информации в течение всего срока службы.

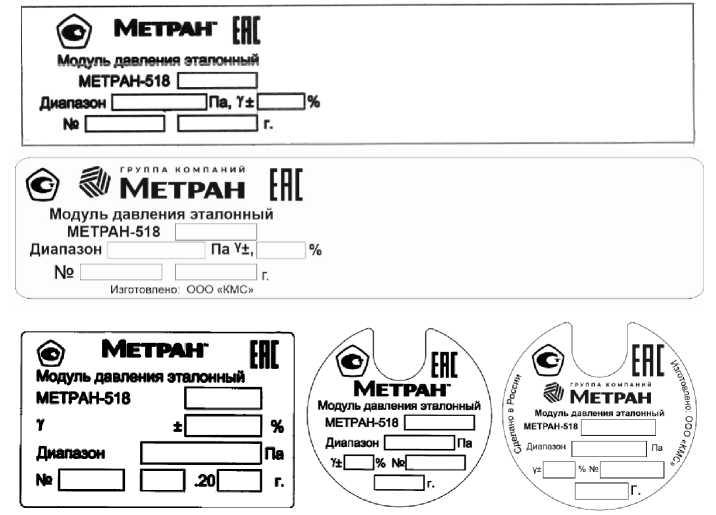

Рисунок 3 - Место нанесения знака утверждения типа и заводского номера
Структура встроенного программного обеспечения (далее - ПО) представляет собой набор функций, вызываемые из главной системной функции «main», а также обработчика прерываний событий передачи данных по асинхронному последовательному интерфейсу (UART).
Идентификационные данные встроенного программного обеспечения модуля давления приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение для модулей с кодами | |
|
2,5К, 6,3К, 25К, 160К, 1М, 6М, 25М, 60М, 160М, D6,3K1, D63K1, D160K, DIM, D2,5M, А160К, А1М, А6М |
D0,63K, D6,3K, D63K | |
|
Идентификационное |
1595 210 00 |
1595 410 00 |
|
наименование ПО | ||
|
Номер версии (идентификационный номер) ПО |
17 |
17 |
|
Цифровой идентификатор ПО |
7D6D83AF |
B273492E |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 | |
В модуле давления отсутствует возможность внесения изменений (преднамеренных или непреднамеренных) в ПО посредством внешних интерфейсов.
Передача информации калибратору давления через асинхронный последовательный интерфейс модуля не влияет на метрологические характеристики измерения.
Защита модуля давления эталонного Метран-518 от преднамеренного изменения ПО через внутренний интерфейс (вскрытие прибора) обеспечивается установкой наклеек «Повреждение не допускается» на корпусе прибора.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристикиКод модуля давления, диапазоны измерений и минимальный поддиапазон измерений модулей давления, предельно-допускаемое давление, пределы допускаемой основной приведенной погрешности и вид измеряемого давления приведены в таблице 2.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений, МПа - Избыточное давление Код модуля: 2,5К |
от 0 до 0,0025 |
|
6,3К |
от 0 до 0,0063 |
|
25К |
от 0 до 0,025 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Диапазон измерений, МПа - Избыточное давление 160К |
от 0 до 0,16 |
|
1М |
от 0 до 1 |
|
6М |
от 0 до 6 |
|
25М |
от 0 до 25 |
|
60М |
от 0 до 60 |
|
160М |
от 0 до160 |
|
- Избыточное давление, разрежение, давление-разрежение Код модуля: D0,63K |
от -0,00063 до 0,00063 |
|
D6,3K, D6,3K1 |
от -0,0063 до 0,0063 |
|
D63K, D63K1 |
от -0,063 до 0,063 |
|
D160K |
от -0,1 до 0,15; |
|
DIVI |
от 0 до 0,16 от -0,1 до 0,9; |
|
D2,5VI |
от 0 до 1 от -0,1 до 2,4; |
|
- Абсолютное давление Код модуля: А160К |
от 0 до 2,5 от 0 до 0,16 |
|
А1М |
от 0 до 1 |
|
А6М |
от 0 до 6 |
|
Минимальный поддиапазон измерений, МПа - Избыточное давление Код модуля: 2,5К |
от 0 до 0,0016 |
|
6,3К |
от 0 до 0,004 |
|
25К |
от 0 до 0,01 |
|
160К |
от 0 до 0,04 |
|
1М |
от 0 до 0,25 |
|
6М |
от 0 до 1,6 |
|
25М |
от 0 до 10 |
|
60М |
от 0 до 40 |
|
160М |
от 0 до 100 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
D0,63K D6,3K, D6,3K1 D63K, D63K1 D160K D1M D2,5M
Код модуля: А160К А1М А6М |
от 0 до 0,0004 от 0 до 0,001 от 0 до 0,01 от 0 до 0,04 от 0 до 0,25 от 0 до 1,6 от 0 до 0,025 от 0 до 0,25 от 0 до 1,6 |
|
Пределы допускаемой основной приведенной (от поддиапазона измерений) погрешности, у, %
Код модуля: 2,5К, 6,3К 25К 160К, 1М, 6М, 25М 60М, 160М
D0,63K D6,3K, D6,3K1 D63K, D63K1, D160K, DIM, D2,5M
Код модуля: А160К А1М, А6М |
±0,04; ±0,05; ±0,06; ±0,1 ±0,03; ±0,04; ±0,05; ±0,06 ±0,02; ±0,025; ±0,03; ±0,04; ±0,05; ±0,06 ±0,025; ±0,03; ±0,04; ±0,05; ±0,06 ±0,051) (±0,12)); ±0,061) (±0,12)); ±0,11) (±0,152)) ±0,041) (±0,052)); ±0,051) (±0,062)); ±0,061) (±0,12)); ±0,11) (±0,152)) ±0,02; ±0,025; ±0,03; ±0,04; ±0,05; ±0,06 ±0,0253),4); ±0,033),4); ±0,043); ±0,05; ±0,06; ±0,1 ±0,025; ±0,03; ±0,04; ±0,05; ±0,06; ±0,1 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Предельно-допустимое значение, МПа - Избыточное давление Код модуля: 2,5К |
0,0035 |
|
6,3К |
0,0085 |
|
25К |
0,035 |
|
160К |
0,22 |
|
1М |
1,4 |
|
6М |
8 |
|
25М |
35 |
|
60М |
70 |
|
160М |
180 |
|
- Избыточное давление, разрежение, давление-разрежение Код модуля: D0,63K |
от -0,0025 до 0,0025 |
|
D6,3K |
от -0,012 до 0,012 |
|
D6,3K1 |
от -0,009 до 0,009 |
|
D63K |
от -0,1 до 0,12 |
|
D63K1 |
от -0,09 до 0,09 |
|
D160K |
от -0,1 до 0,22 |
|
DIM |
от -0,1 до 1,4 |
|
D2,5M - Абсолютное давление Код модуля: |
от -0,1 до 3,5 |
|
А160К |
0,22 |
|
А1М |
1,4 |
|
А6М |
8 |
|
Значения пределов допускаемой основной приведенной погрешности поддиапазона в зависимости от кода предела допускаемой основной приведенной погрешности, применяемого при заказе модуля, %: A |
±0,02 |
|
B |
±0,025 |
|
C |
±0,03 |
|
D |
±0,04 |
|
E |
±0,05 |
|
F |
±0,06 |
|
G |
±0,1 |
|
Пределы допускаемой дополнительной приведенной погрешности, вызванной отклонением температуры от нормальных условий, % /10 °C |
±0,5-у |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Примечания
| |
|
Таблица 3 - Основные технические характеристики | |
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: Рабочие:
Нормальные:
|
от +0 до +50 не более 80 от 84 до 106,7 от +18 до +22 не более 80 от 84 до 106,7 |
|
Мощность, потребляемая модулем, Вт, не более |
0,05 |
|
Габаритные размеры модуля, мм, не более
|
164 х 72 х 71 128 х 44 |
|
Масса модуля без источника давления, кг, не более
|
1,5 0,5 |
|
Таблица 4 - Показатели надежности | |
|
Наименование характеристики |
Значение |
|
Среднее время наработки на отказ, ч |
20000 |
|
Средний срок службы, лет, не менее |
8 |
наносится типографским способом на титульные листы руководства по эксплуатации и паспорта, трафаретным способом - на табличку модуля в левом верхнем углу.
Комплектность средства измеренийТаблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Модуль давления эталонный Метран-518 |
1 шт. | |
|
Паспорт |
1595.200.00 ПС |
1экз. |
|
Руководство по эксплуатации |
1595.200.00 РЭ |
1 экз.Х) |
|
Примечание: Х) Допускается прилагать 1 экз. (в зависимости от заказа) на каждые 3 модуля, поставляемых в один адрес. | ||
приведены в п.1.4 документа 1595.200.00 РЭ «Устройство и работа модуля давления» документа «Модуль давления эталонный Метран-518. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к модулям давления эталонным Метран-518Приказ Росстандарта от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»
Приказ Росстандарта от 10 марта 2025 г. № 472 «Об утверждении Государственной поверочной схемы для средств измерений разности давлений до 1405 Па»
Приказ Росстандарта от 05 декабря 2025 г. № 2667 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления»
ТУ 4381-061-51453097-2010 «Модули давления эталонные Метран-518. Технические условия»
ИзготовительАкционерное общество «Промышленная группа «Метран»
(АО «ПГ «Метран»)
ИНН 7448024720
Адрес: 454103, Челябинская обл., г.о. Челябинский, вн.р-н Центральный, г. Челябинск, пр-кт Новоградский, д. 15
Телефон: +7 351 24 24 000
Web-сайт: www.metran.ru
E-mail: info@metran.ru
Общество с ограниченной ответственностью «Комплексные метрологические системы» (ООО «КМС»)
ИНН 7448232303
Юридический адрес: 454103, Челябинская обл., г.о. Челябинский, вн.р-н Центральный, г. Челябинск, пр-кт Новоградский, д. 15, офис 30
Адрес места осуществления деятельности: 454103, Челябинская обл., г.о. Челябинский, вн.р-н Центральный, г. Челябинск, пр-кт Новоградский, д. 15
Телефон: +7 (351) 24-24-468
e-mail: Stend@metran.ru
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Челябинской области»
(ФБУ «Челябинский ЦСМ»)
Адрес: 454020, г. Челябинск, ул. Энгельса, д.101 Телефон/факс: (351) 232-04-01
Е-mail: stand@chelcsm.ru
Web-сайт: 74.csmrst.ru
Уникальный номер записи в реестре аккредитованных лиц 01.00234-2013
