№1072 от 02.06.2025
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 685006
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (2)
Приказы по основной деятельности по агентству Вн. Приказ № 1072 от 02.06.2025
1ШН11СТЕРСТВО ПРОаШШЛЕННОСГИ и ТОРГОВЛИ
РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
(Росстандарт)
ПРИКАЗ
02.06.2025
Москва
О внесении изменений в сведения об утвержденных типах средств измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
-
1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененные описания типа средств измерений, прилагаемые к настоящему приказу.
-
3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Ч Федерального агентства по техническому
Заместитель руководителя
Е.Р. Лазаренко
регулированию и метрологии
Сертификат: 7B1801563EA497F787EAF40A918A8D6F Кому выдан: Лазаренко Евгений Русланович
Действителен: с 19.05.2025 до 12.08.2026
ч
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию
и метрологии
от « __ » _____ 2025 г. № _^°__
Сведения об утвержденных типах средств измерений, подлежащие изменению в части конструктивных изменений, влияющих на метрологические характеристики средств измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методики поверки сохраняется |
Устанавливаемая методика поверки |
Добавляемый изготовитель |
Дата утверждения акта испыта ний |
Заявитель |
Юридическое лицо, проводившее испытания |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
|
1. |
Системы измерительные газоаналитическ ие |
«ЭМИ-М1» |
001, 002, 003 |
76829-19 |
МП-127/10- 2019, МП 29 221-2024 |
МП 6-221-2025 для вновь изготавливаем ых средств измерений в дополнение к МП-127/10-2019, МП 29221-2024 |
06.03. 2025 |
Общество с ограниченно й ответственно стью «ЭМИ-Прибор» (ООО «ЭМИ-Прибор»), г. Санкт-Петербург |
УНИИМ -филиал ФГУП «ВНИИМ им. Д.И. Менделеева» , г. Екатеринбур г | |||
|
2. |
Радиозонды малогабаритные |
РЗМ-1 |
зав. № А00001, зав. № Б00001 |
90813-23 |
Общество с ограниченной ответственность ю «Трансмашприб ор» (ООО «Трансмашприб ор»), г. Екатеринбург |
МП 254-0214 2023 |
МП 254-0214 2023 с изменением № 1 для вновь изготавливаем ых средств измерений в дополнение к МП 254-0214- |
19.03. 2025 |
Общество с ограниченно й ответственно стью «Трансмашп рибор» (ООО «Трансмашп рибор»), |
ФГУП «ВНИИМ им. Д. И. Менделеева» , г. Санкт-Петербург |
|
2023 |
г. Екатеринбур г |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «02» июня 2025 г. № 1072
Лист № 1
Всего листов 4
Регистрационный № 90813-23
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Радиозонды малогабаритные РЗМ-1
Назначение средства измеренийРадиозонды малогабаритные РЗМ-1 (далее - радиозонды РЗМ-1) предназначены для автоматических измерений температуры и относительной влажности воздуха.
Описание средства измерений
К настоящему типу средств измерений относятся радиозонды РЗМ-1 следующих «А» (с частотой излучения 1680 МГц), исполнение «Б» (с частотой
исполнений: исполнение излучения 1782 МГц).
радиозонды РЗМ-1 представляют собой компактный модуль корпусе. Радиозонды РЗМ-1 состоят из следующих основных датчиками температуры и влажности, выключателя питания
Конструктивно в термо-изолированном компонентов: платы с с индикатором питания, радиоблока, батарейного отсека с батареями питания, держателя платы, корпуса, крышки и шнура для подвешивания радиозонда.
Принцип действия радиозондов РЗМ-1 при измерении относительной влажности воздуха основан на зависимости диэлектрической проницаемости влагочувствительного слоя от количества сорбированной влаги в емкостном преобразователе влажности и от зависимости электрического сопротивления терморезистора от температуры при измерении температуры воздуха.
Общий вид радиозондов РЗМ-1 представлен на рисунке 1.
Нанесение знака поверки на радиозонды РЗМ-1 не предусмотрено. Заводской номер в виде цифро-буквенного обозначения, состоящего из одной буквы русского алфавита в начале и пяти арабских цифр в конце, наносится на корпус радиозондов РЗМ-1 в виде наклейки. Место нанесения заводского номера представлено на рисунке 1.
Пломбирование корпуса радиозондов РЗМ-1 не предусмотрено.

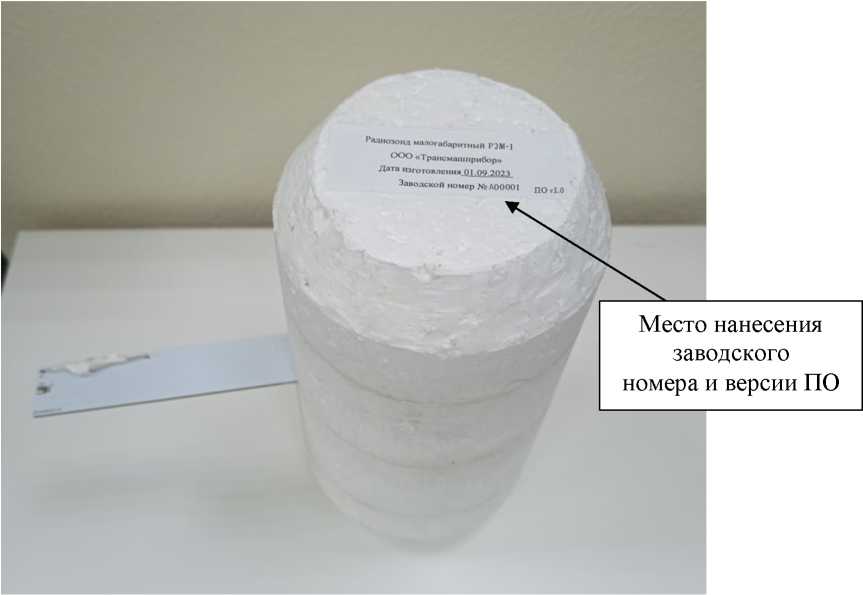

Рисунок 1 - Общий вид радиозондов РЗМ-1 с указанием места нанесения заводского номера и версии ПО
Программное обеспечениеРадиозонды РЗМ-1 имеют встроенное программное обеспечение «Meteozond.hex», обеспечивающее прием, передачу сигналов. Идентификационные данные программного обеспечения представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значения |
|
Идентификационное наименование ПО |
Meteozond.hex |
|
Номер версии (идентификационный номер) ПО |
VT^ |
|
1) Обозначение «х» не относится к метрологически значимой части ПО | |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Рекомендацией Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Метрологические и технические характеристикиТаблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры воздуха, °С |
от -90,00 до +50,00 |
|
Пределы допускаемой абсолютной погрешности измерений температуры воздуха, °С: -от поверхности Земли до уровня 100 гПа |
±1,25 |
|
-на уровнях выше 100 гПа |
±2,50 |
|
Диапазон измерений относительной влажности воздуха, % |
от 0 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений |
±10 |
|
относительной влажности воздуха, % |
от 2,8 до 4,5
_______________Наименование характеристики Параметры электрического питания: -напряжение постоянного тока, В
|
Потребляемая мощность, Вт, не более |
0,5 |
|
Габаритные размеры, мм, не более: | |
|
-длина |
204 |
|
-ширина |
204 |
|
-высота |
104 |
|
Масса, кг, не более |
0,36 |
|
Условия эксплуатации: -температура воздуха, °С |
от -90 до +50 |
|
-относительная влажность воздуха, % |
от 0 до 100 |
|
"аблица 4 - Показатели надежности | |
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч, не менее |
30 |
|
Средний срок службы, лет |
1 |
Значение
наносится на титульные листы Руководства по эксплуатации РМТП.405544.001-01РЭ и Паспорта РМТП.405544.001-01ПС типографским способом.
Комплектность средства измеренийТаблица 5 - Комплектность
РЗМ-1
|
Наименование |
Обозначение |
Кол-во |
|
Радиозонд малогабаритный |
РЗМ-1, исполнение* |
1 шт. |
|
Руководство по эксплуатации |
РМТП.405544.001-01РЭ |
1 экз. |
|
Паспорт |
РМТП.405544.001-01ПС |
1 экз. |
|
*Исполнение «А» или «Б», а также частота излучения радиозонда РЗМ-1 указываются в его Паспорте | ||
приведены в документе РМТП.405544.001-01РЭ «Радиозонды малогабаритные РЗМ-1. Руководство по эксплуатации», раздел 1 «Описание и работа».
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений температуры, утвержденная приказом Росстандарта от 19 ноября 2024 г. № 2712;
Государственная поверочная схема для средств измерений влажности газов и температуры конденсации углеводородов, утвержденная приказом Росстандарта от 21 ноября 2023 г. № 2415;
РМТП.405544.001-01ТУ «Радиозонды малогабаритные РМЗ-1. Технические условия».
Правообладательответственностью
«Трансмашприбор»
Общество с ограниченной (ООО «Трансмашприбор») ИНН 6685102594
Юридический адрес: 620026, Свердловская обл, г. Екатеринбург, ул. Большакова, д. 25, оф. 02
Телефон: +7(343) 271-97-51, +7(343) 537-00-57, +7-982-617-00-57 E-mail: 102@transmashpribor.ru
Web-сайт: www.TransMashPribor.ru
Изготовительответственностью
«Трансмашприбор»
Общество с ограниченной
(ООО «Трансмашприбор»)
ИНН 6685102594
Адрес: 620026, Свердловская обл., г. Екатеринбург, ул. Большакова, д. 25, оф. 02
Телефон: +7(343) 271-97-51, +7(343) 537-00-57, +7-982-617-00-57
E-mail: 102@transmashpribor.ru
Web-сайт: www.TransMashPribor.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева»)
Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
E-mail: info@vniim.ru
Web-сайт: www.vniim.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314555.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «02» июня 2025 г. № 1072
Регистрационный № 76829-19
Лист № 1
Всего листов 14
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системы измерительные газоаналитические «ЭМИ-М1»
Системы измерительные газоаналитические «ЭМИ-М1» (далее по тексту - СИГ) предназначены для автоматического и непрерывного измерения содержания кислорода, горючих газов и концентрации вредных веществ в воздухе рабочей зоны, наружных установок и открытых пространств промышленных объектов, путем измерительных преобразований данных, получаемых со стационарных газоанализаторов, передаваемых по проводным линиям связи в центральное устройство, отображении этой информации, формированию сигналов об аварийной ситуации при достижении концентрации этих веществ предельно допускаемых значений.
Принцип действия СИГ определяется входящими в её состав первичными измерительными преобразователями (далее по тексту ПИП) - газоанализаторами (далее по тексту - ГА):
-
- для измерения содержания взрывоопасных углеводородных газов и диоксида углерода в газоанализаторы устанавливаются оптические сенсоры, принцип действия которых основан на избирательном поглощении инфракрасного излучения молекулами углеводородов в области длин волн от 3,1 до 3,4 мкм и диоксида углерода в области 4,2 мкм;
-
- для измерения содержания кислорода, водорода и токсичных газов в газоанализаторы устанавливаются электрохимические сенсоры, принцип измерения которых основан на измерении тока, вырабатываемого при взаимодействии чувствительного элемента сенсора с целевым газом;
-
- для измерения предельно допустимых концентраций паров органических соединений, токсичных и предельно допустимых концентраций углеводородных газов, устанавливаются фотоионизационные на измерении тока, возникающего при излучением;
-
- для измерения содержания
сенсоры, принцип измерения ионизации молекул целевого газа
взрывоопасных углеводородных
в газоанализаторы которых основан ультрафиолетовым
газов и водорода в газоанализаторы устанавливаются термокаталитические сенсоры, принцип действия которых основан на измерении изменения отношения сопротивления нагретой платиновой проволоки при её избыточном нагреве в результате окисления детектируемого горючего газа на поверхности катализатора к сопротивлению нагретой платиновой проволоки, не взаимодействующей с горючим газом.
СИГ являются автоматическими стационарными системами непрерывного действия. СИГ имеют модульную конструкцию, включающую в себя:
- цифровую аппаратуру (модули) со специальным ПО для передачи информации на ПК (или систему верхнего уровня) - центральное устройство (далее - ЦУ);
-
- первичные измерительные преобразователи - газоанализаторы (ГА).
ЦУ отличаются по конструкции, параметрам электропитания, потребляемой мощности, количеству и видам измерительных каналов, видам и количеству выходных сигналов, наличию дисплея, способности сохранять измеренные значения на съёмный носитель и т.д.
Функционально СИГ состоят из измерительных каналов (далее по тексту - ИК), предназначенных для измерений концентрации газов.
Измеренный сигнал с ГА поступает на ЦУ либо в аналоговой от 4 до 20 мА, либо в цифровой (RS-485, HART) форме. В случае передачи сигнала в аналоговой форме, поступающий от ГА сигнал преобразуется аналогово-цифровым преобразователем (АЦП) ЦУ в цифровой код. Собранная с ГА информация собирается ЦУ и передаётся в систему верхнего уровня или на ПК пользователя.
В качестве первичных преобразователей - газоанализаторов могут применяться:
-
- газоанализаторы стационарные ИГМ-10ИК и ИГМ-10Э (рег. № 71045-18);
-
- газоанализаторы стационарные ИГМ-11 (рег. № 70204-18);
-
- газоанализаторы стационарные ИГМ-12, ИГМ-13 (рег. № 66815-17);
-
- газоанализаторы стационарные ИГМ-12М (рег. № 75198-19);
-
- газоанализаторы стационарные ИГМ-13М (рег. № 72341-18);
-
- датчики-газоанализаторы стационарные ДГС ЭРИС-210, ДГС ЭРИС 230 (рег. № 61055-15);
-
- газоанализаторы стационарные Г азконтроль (рег. № 67991-17);
-
- газоанализаторы стационарные ИГМ-14 (рег. № 89683-23);
-
- газоанализаторы стационарные оптические СГОЭС модификаций СГОЭС-2, СГОЭС-М-2, СГОЭС-М11-2 (рег. № 59942-15);
-
- газоанализаторы стационарные оптические СГОЭС модификаций СГОЭС, СГОЭС-М, СГОЭС-М11 (рег. № 65884-16).
Допускается применять только те модели указанных типов ГА, для которых значения пределов допускаемой основной погрешности и предела допускаемого времени установления показаний, указанные в описании типа на газоанализаторы, не превышают значений, указанных в таблице 3.
В качестве ЦУ применяются: «ЭМИ ССД-1М»; «ССД-2М», «ШУЗ-ЭМИ»; модули аналогового ввода МВ 210-101.
Конструкция ЦУ не требует дополнительной защиты от несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений.
Место установки ГА - взрывоопасные зоны согласно маркировке взрывозащиты, в которых возможно образование взрывоопасных смесей газов и паров с воздухом. При этом приборы имеют взрывонепроницаемую оболочку типа «d» и не требуют искробезопасного подключения. Маркировка взрывозащиты приведена в описаниях типа на утверждённые типы ГА, входящих в состав ИК СИГ. Место установки ЦУ - вне взрывоопасной зоны, т.е. в местах, в которых образование взрывоопасных смесей газов и паров с воздухом невозможно.
Цвет корпусов комплектующих СИГ определяется потребителем.
Заводской номер СИГ наносится на шильд, закрепленный на корпусе ЦУ, и имеет цифровой формат. Способ нанесения маркировки - лазерная гравировка или альтернативный способ.
Ограничение доступа к метрологически значимым элементам СИГ осуществляется путем нанесения неснимаемых пломб-бирок с изображением логотипа изготовителя на ГА, исключающих вскрытие модуля установки газового сенсора без их повреждения.
Нанесение знака поверки на СИГ не предусмотрено.
Общий вид ЦУ «ЭМИ ССД-1М»; «ССД-2М», «ШУЗ-ЭМИ» с указанием мест нанесения заводских номеров представлен на рисунках 1-3; общий вид газоанализаторов с указанием мест
нанесения заводского номера, схемы пломбировки от несанкционированного доступа, приведены в описаниях типа на утверждённые типы газоанализаторов.

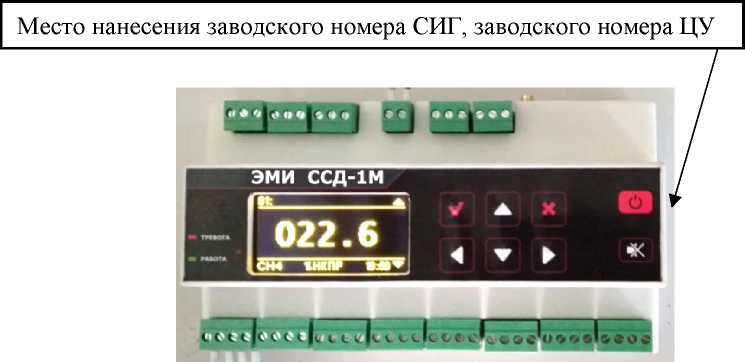

Рисунок 1 - Общий вид ЦУ «ЭМИ ССД-1М» с указанием мест нанесения заводских номеров СИГ и ЦУ

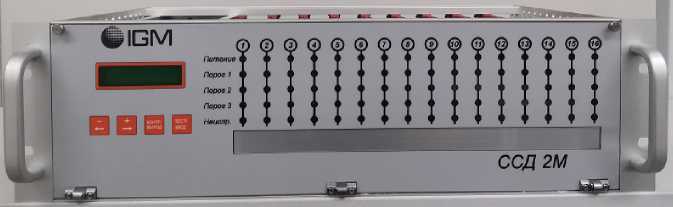

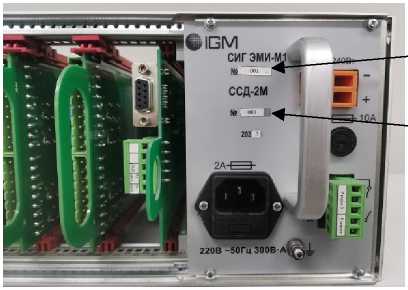

Рисунок 2 - Общий вид ЦУ «ССД-2М» с указанием мест нанесения заводских номеров СИГ и ЦУ
Место нанесения заводского номера СИГ
Место нанесения заводского номера ЦУ
Место нанесения заводского номера СИГ и ЦУ

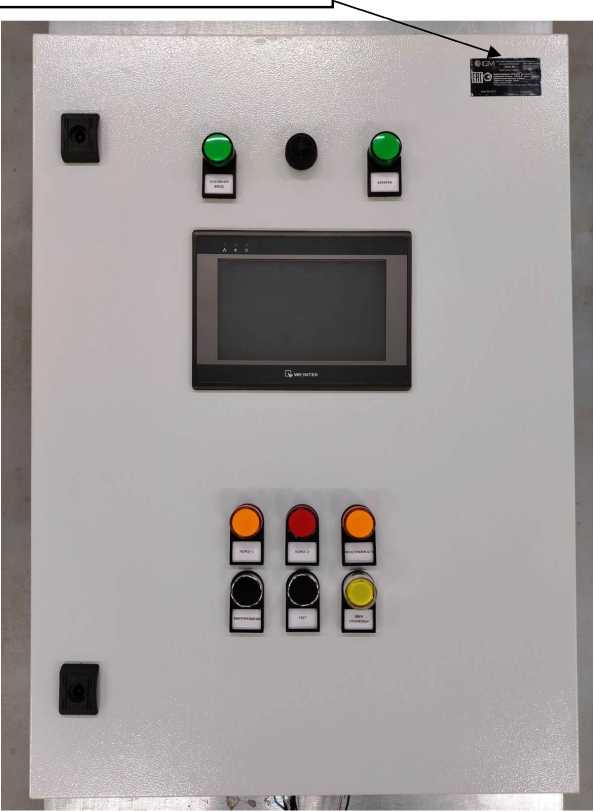

Рисунок 3 - Общий вид ЦУ «ШУЗ-ЭМИ» с указанием мест нанесения заводских номеров СИГ и ЦУ
Программное обеспечениеПрограммное обеспечение (далее по тексту - ПО) не разделено на метрологически значимую и незначимую части и включает в себя специализированное ПО, которое поставляется на диске с файлом лицензии и устанавливается на аппаратуре верхнего уровня (на рабочем месте оператора). После установки ПО не вносит дополнительных погрешностей, поскольку вычислительные операции в системе используются только для алгебраических преобразований, а метрологические характеристики ИК нормированы в целом, с учетом работы ПО. Конструкция средства измерений исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «высокий».
В зависимости от применяемого ЦУ, ПО СИГ имеют следующие идентификационные данные, приведенные в таблицах 1-2.
Таблица 1 - Идентификационные данные ПО СИГ на основе ЦУ «ЭМИ ССД-1М», «ССД-2М»
|
Идентификационные данные (признаки) |
Значение | |
|
ЦУ «ЭМИ ССД-1М» |
ЦУ «ССД-2М» | |
|
Идентификационное наименование ПО |
IGM_SSD-1_v1.01.hex |
IGM_SSD-2M_v1.0.hex |
|
Номер версии (идентификационный номер) ПО |
1.ХХ |
vXX |
|
Цифровой идентификатор ПО |
- |
- |
|
Примечание - ХХ - относится к метрологически незначимой части ПО и принимает значения от 0 до 99. | ||
Таблица 2 -
данные ПО СИГ на основе ЦУ «ШУЗ-ЭМИ»
|
Идентификационные данные (признаки) |
Значение | |
|
ПЛК |
Панель управления | |
|
Идентификационное наименование ПО |
SCG_SHUZ_IGM_PLC |
SCG_SHUZ_IGM_HMI |
|
Номер версии (идентификационный номер) ПО |
V1.ХХ |
V1.ХХ |
|
Цифровой идентификатор ПО |
- |
- |
|
Примечание - ХХ - относится к метрологически незначимой части ПО и принимает значения от 0 до 99. | ||
Основные метрологические и технические характеристики СИГ приведены в таблицах 3-6.
Таблица 3 - Метрологические характеристики ИК СИГ
|
Определяемый компонент |
Диапазон измерений объемной доли (довзрывоопасной концентрации) определяемого компонента, млн-1 (%, % НКПР '') |
Пределы допускаемой основной погрешности |
Предел допускаемого времени установления показаний То,9, с | ||
|
абсолютной, млн’1 (%, % НКПР) |
относительной, % | ||||
|
Электрохимические датчики | |||||
|
Кислород (Ог) |
от 0 до 30 % |
±0,5 % |
- |
20 | |
|
Оксид углерода (СО) |
от 0 до 500 млн 1 |
от 0 до 40 млн’1 включ. |
±4 млн’1 |
- |
30 |
|
св. 40 до 500 млн’1 включ. |
- |
±10% | |||
|
от 0 до 2000 млн 1 |
от 0 до 40 млн’1 включ. |
±4 млн’1 |
- |
30 | |
|
св. 40 до 2000 млн’! включ. |
- |
±10% | |||
|
Сероводород (H2S) |
от 0 до 100 млн 1 |
от 0 до 7,5 млн’1 включ. |
±1,5 млн’1 |
- |
30 |
|
св. 7,5 до 100 млн’! |
- |
±20 % | |||
|
от 0 до 20 млн 1 |
от 0 до 5 млн’1 включ. |
±0,5 млн’! |
- |
30 | |
|
св. 5 до 20 млн’1 |
- |
±10% | |||
|
от 0 до 50 млн 1 |
от 0 до 10 млн’1 включ. |
±1,0 млн’! |
- |
30 | |
|
св. 10 до 50 млн’! |
- |
±10% | |||
|
от 0 до 10 млн 1 |
от 0 до 5 млн’1 включ. |
±0,5 млн’! |
- |
30 | |
|
св. 5 до 10 млн’1 |
- |
±10% | |||
|
Аммиак (NH3) |
от 0 до 100 млн 1 |
от 0 до 10 млн’1 включ. |
±2 млн’! |
- |
40 |
|
св. 10 до 100 млн’! |
- |
±20 % | |||
|
от 0 до 300 млн 1 |
от 0 до 20 млн’1 включ. |
±4 млн’1 |
- |
40 | |
|
св. 20 до 300 млн’! |
- |
±20 % | |||
|
от 0 до 1000 млн 1 |
от 0 до 30 млн’1 включ. |
±6 МЛН’1 |
- |
60 | |
|
св. 30 до 1000 млн’! |
- |
±20 % | |||
|
Метанол (СН3ОН) |
от 0 до 20 млн 1 |
от 0 до 9 млн’1 включ. |
±0,9 млн’! |
- |
200 |
|
св. 9 до 20 млн’1 |
- |
±10% | |||
|
от 0 до 200 млн 1 |
от 0 до 20 млн’! включ. |
±4 млн’1 |
- |
200 | |
|
св. 20 до 200 млн’! |
- |
±20 % | |||
|
Этанол (СгНбО) |
от 0 до 200 млн 1 |
от 0 до 20 млн’1 включ. |
±4 млн’1 |
- |
200 |
|
св. 20 до 200 млн’! |
- |
±20 % | |||
|
Определяемый компонент |
Диапазон измерений объемной доли (довзрывоопасной концентрации) определяемого компонента, млн-1 (%, % НКПР '') |
Пределы допускаемой основной погрешности |
Предел допускаемого времени установления показаний То,9, с | ||
|
абсолютной, млн"! (%, % НКПР) |
относительной, % | ||||
|
Диоксид азота (NO2) |
от 0 до 30 млн 1 |
от 0 до 1 млн"! включ. |
±0,2 млн"! |
- |
30 |
|
св. 1 до 30 млн"! |
- |
±20 % | |||
|
Диоксид серы (SO2) |
от 0 до 20 млн 1 |
от 0 до 2,5 млн"! включ. |
±0,5 млн"! |
- |
30 |
|
св. 2,5 до 20 млн"! |
- |
±20 % | |||
|
Метилмеркаптан (CH3SH) |
от 0 до 10 млн"! |
от 0 до 10 млн"! |
±2 млн"! |
- |
40 |
|
Оксид азота (NO) |
от 0 до 250 млн 1 |
от 0 до 10 млн"! включ. |
±2 млн"! |
- |
40 |
|
св. 10 до 250 млн"! |
- |
±20 % | |||
|
Хлор (CI2) |
от 0 до 10 млн"! |
от 0 до 1 млн"! включ. |
±0,2 млн"! |
- |
60 |
|
св. 1 до 10 млн"! |
- |
±20 % | |||
|
от 0 до 50 млн 1 |
от 0 до 5 млн"! включ. |
±1,0 млн"! |
- |
120 | |
|
св. 5 до 50 млн"! |
- |
±20 % | |||
|
Хлороводород (НС1) |
от 0 до 30 млн"! |
от 0 до 2 млн"! включ. |
±0,4 млн"! |
60 | |
|
св. 2 до 30 млн"! |
±20 % | ||||
|
Этилмеркаптан (C2H5SH) |
от 0 до 14 млн'! |
от 0 до 14 млн"! |
±0,4 млн"! |
- |
90 |
|
Оптические датчики | |||||
|
Диоксид углерода (СО2) |
от 0 до 1,5 % |
от 0 до 1,5 % |
±0,1 % |
- |
5 |
|
от 0 до 2,5 % |
от 0 до 2,0 % включ. |
±0,1 % |
- |
5 | |
|
св. 2,0 до 2,5 % |
- |
±5 % | |||
|
Диоксид углерода (СО2) |
от 0 до 5 % |
от 0 до 2,0 % включ. |
±0,1 % |
- |
5 |
|
св. 2,0 до 5 % |
- |
±5 % | |||
|
Пропан (СзНв) |
от 0 до 100 % НКПР (от 0 до 1,7 %) |
от 0 до 60 % НКПР включ. |
±3 % НКПР |
- |
5 |
|
св.60 до 100 % НКПР |
- |
±5 % | |||
|
Пропан (СзНв) |
от 0 до 100 % НКПР (от 0 до 1,7 %) |
от 0 до 50 % НКПР включ. |
±5 % НКПР |
- |
20 |
|
св. 50 до 100% НКПР |
- |
±10% | |||
|
Метан (СН4) |
от 0 до 100 % НКПР (от 0 до 4,4 %) |
от 0 до 60 % НКПР включ. |
±3 % НКПР |
- |
5 |
|
св. 60 до 100 % НКПР |
- |
±5 % | |||
|
Определяемый компонент |
Диапазон измерений объемной доли (довзрывоопасной концентрации) определяемого компонента, млн-1 (%, % НКПР '') |
Пределы допускаемой основной погрешности |
Предел допускаемого времени установления показаний То,9, с | ||
|
абсолютной, млн"! (%, % НКПР) |
относительной, % | ||||
|
Метан (СН4) |
от 0 до 100 % НКПР (от 0 до 4,4 %) |
от 0 до 50 % НКПР включ. |
±5 % НКПР |
- |
20 |
|
св. 50 до 100% НКПР |
- |
±10% | |||
|
Н-Гексан (СеНн) |
от 0 до 100 % НКПР (от 0 до 1,0 %) |
от 0 до 60 % НКПР включ. |
±3 % НКПР |
- |
15 |
|
св.60 до 100 % НКПР |
- |
±5 % | |||
|
Н-Бутан (С4Н10) |
от 0 до 100 % НКПР (от 0 до 1,4 %) |
от 0 до 60 % НКПР включ. |
±3 % НКПР |
- |
5 |
|
св.60 до 100 % НКПР |
- |
±5 % | |||
|
Метанол (СНзОН) |
от 0 до 50 % НКПР (от 0 до 3 %) |
±5 % НКПР |
- |
15 | |
|
Бензол (СбНб) |
от 0 до 100 % НКПР (от 0 до 1,2 %) |
от 0 до 60 % НКПР включ. |
±3 % НКПР |
- |
15 |
|
св. 60 до 100 % НКПР |
- |
±5 % | |||
|
Бензин автомобильный по ГОСТ Р 51313-99 |
от 0 до 50 % НКПР4) |
±5 % НКПР |
- |
35 | |
|
Топливо дизельное по ГОСТ 305-2013 |
от 0 до 50 % НКПР4) |
±5 % НКПР |
- |
35 | |
|
Керосин по ГОСТ Р 52050-2006 |
от 0 до 50 % НКПР4) |
±5 % НКПР |
- |
35 | |
|
Пары нефтепродуктов |
от 0 до 50 % НКПР4) |
±5 % НКПР |
- |
35 | |
|
Сумма углеводородов |
от 0 до 50 % НКПР4) |
±5 % НКПР |
- |
35 | |
|
Ацетон ((СНз)2СО) |
от 0 до 50 % НКПР (от 0 до 1,25 %) |
±5 % НКПР |
- |
5 | |
|
Метилтретбутиловый эфир (МТБЭ) СНзСО(СНз)з |
от 0 до 50 % НКПР5) (от 0 до QJS %) |
±5 % НКПР |
- |
35 | |
|
Толуол (метилбензол) CjHs |
от 0 до 50 % НКПр5) (от 0 до 0,5 %) |
±5 % НКПР |
- |
15 | |
|
Топливо для реактивных двигателей по ГОСТ 10227-86 |
от 0 до 50 % НКПР4) |
±5 % НКПР |
- |
35 | |
|
Уайт-спирит по ГОСТ 3134-78 |
от 0 до 50 % НКПР4) |
±5 % НКПР |
- |
35 | |
|
Пентан (С5Н12) |
от 0 до 100 % НКПР (от 0 до 1,1 %) |
от 0 до 60 % НКПР включ. |
±3 % НКПР |
- |
15 |
|
св. 60 до 100 % НКПР |
- |
±5 % | |||
|
Определяемый компонент |
Диапазон измерений объемной доли (довзрывоопасной концентрации) определяемого компонента, млн-1 (%, % НКПР '') |
Пределы допускаемой основной погрешности |
Предел допускаемого времени установления показаний То,9, с | ||
|
абсолютной, млн"! (%, % НКПР) |
относительной, % | ||||
|
Фотоионизационные датчики | |||||
|
Бензол (СбНб) |
от 0 до 20 млн 1 |
от 0 до 1 млн"! включ. |
±0,2 млн"! |
- |
25 |
|
св. 1 до 20 млн"! |
- |
±20 % | |||
|
2-Метилпропен (изобутилен) (i-C4H8) |
от 0 до 40 млн 1 |
от 0 до 1 млн"! включ. |
±0,2 млн"! |
- |
25 |
|
св. 1 до 40 млн"! |
- |
±20 % | |||
|
от 0 до 200 млн 1 |
от 0 до 10 млн"! включ. |
±2 млн"! |
- |
25 | |
|
св. 10 до 200 млн"! |
- |
±20 % | |||
|
от 0 до 1000 млн 1 |
от 0 до 50 млн"! включ. |
±10 млн"! |
- |
25 | |
|
св. 50 до 1000 млн"! |
- |
±20 % | |||
|
Изобутан (i-C4Hio) |
от 0 до 1000 млн 1 |
от 0 до 10 млн"! включ. |
±2 млн"! |
- |
25 |
|
св. 10 до 1000 млн"! |
- |
±20 % | |||
|
н-Гептан (СтНы) |
от 0 до 1000 млн 1 |
от 0 до 10 млн"! включ. |
±2 млн-1 |
- |
25 |
|
св. 10 до 1000 млн"! |
- |
±20 % | |||
|
Моноэтанол амин (C2H7NO) |
от 0 до 2 млн 1 |
от 0 до 0,25 млн"! включ. |
±0,05 млн-1 |
- |
25 |
|
св. 0,25 до 2 млн"! |
±20% | ||||
|
Моноэтанол амин (C2H7NO) |
от 0 до 10 млн 1 |
от 0 до 0,25 млн"! включ. |
±0,05 млн-1 |
- |
25 |
|
св. 0,25 до 10 млн"! |
- |
±20% | |||
|
Термокаталитические датчики | |||||
|
Сумма углеводородов и водорода по метану СхНу |
от 0 до 50 % НКПР '' (от 0 до 2,2 %) |
±3 % НКПР (±0,13 %) |
- |
10 | |
|
Сумма углеводородов и водорода по метану СхНу |
от 0 до 50 % НКПР '' (от 0 до 2,2 %) |
±5 % НКПР (±0,22 %) |
- |
10 | |
|
Сумма углеводородов и водорода по пропану СхНу |
от 0 до 50 % НКПР '' (от 0 до 0,85 %) |
±3 % НКПР (±0,05 %) |
- |
10 | |
|
Сумма углеводородов и водорода по пропану СхНу |
от 0 до 50 % НКПР '' (от 0 до 0,85 %) |
±5 % НКПР (±0,09 %) |
- |
10 | |
|
Определяемый компонент |
Диапазон измерений объемной доли (довзрывоопасной концентрации) определяемого компонента, млн-1 (%, % НКПР 1)) |
Пределы допускаемой основной погрешности |
Предел допускаемого времени установления показаний То,9, с | |
|
абсолютной, млн"! (%, % НКПР) |
относительной, % | |||
|
Водород (Нг) |
от 0 до 50 % НКПР 4) (от 0 до 2 %) |
±3 % НКПР (±0,12%) |
- |
10 |
|
Водород (Нг) |
от 0 до 50 % НКПР 4) (от 0 до 2 %) |
±5 % НКПР (±0,2 %) |
- |
10 |
1^ Значения НКПР в соответствии ГОСТ 31610.20-1-2020.
Метрологические характеристики СИГ приведены при применении в качестве первичных преобразователей - газоанализаторов СГОЭС мод. СГОЭС-2, СГОЭС-М-2, СГОЭС-М11-2 (per. № 59942-15) или СГОЭС мод. СГОЭС, СГОЭС-М, СГОЭС-МП (per. № 65884-16).
Предел допускаемого времени установления показаний То,9 при применении в качестве первичных преобразователей - газоанализаторов ИГМ-14 (per. № 89683-23), СГОЭС мод. СГОЭС-2, СГОЭС-М-2, СГОЭС-М11-2 (per. № 59942-15), СГОЭС мод. СГОЭС, СГОЭС-М, СГОЭС-МП (per. №№65884-16).
Значения НКПР для паров нефтепродуктов указаны в соответствии с национальными стандартами на нефтепродукты конкретного вида. Поверочным компонентом для всех диапазонов измерений является пропан (СзНв).
Газоанализаторы в диапазоне от 50 до 100 % НКПР могут применяться в качестве индикаторов.
Программное обеспечение газоанализатора имеет возможность отображения результатов измерений в единицах измерений массовой концентрации, мг/м^. Пересчет значений содержания определяемого компонента, выраженных в единицах объемной доли, млн‘\ в единицы массовой концентрации, мг/м^, и наоборот, проводят по формуле: C=Y-M/Vm (или Y= C-Vm/M), где С - массовая концентрация компонента, мг/м^; Y - объемная доля компонента, млн"^; М - молярная масса компонента, г/моль; Vm - молярный объем газа-разбавителя -воздуха, равный 24,06, при условиях (20 °C и 101,3 кПа по ГОСТ 12.1.005-88), дм^/моль.
Пределы допускаемой дополнительной погрешности и предел допускаемой вариации измерительных каналов определяются как пределы допускаемой дополнительной погрешности и предел допускаемой вариации ГА (в соответствии с ОТ на ГА).
Основные технические характеристики СИГ
Таблица 4 - Основные технические
|
Наименование характеристики |
Значение |
|
Нормальные условия измерений: | |
|
- температура окружающей среды, °С |
от +15 до +25 |
|
- относительная влажность воздуха без конденсации, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
100,0±3,3 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч |
120 000 |
|
Средний срок службы, лет |
25 |
Таблица 6 - Основные технические
ЦУ
|
Наименование характеристики |
Значение | ||
|
ЭМИ ССД-1М |
ССД-2М |
ШУЗ-ЭМИ | |
|
Измерительные каналы и выходные сигналы | |||
|
Количество измерительных каналов: Аналоговый 4-20 мА Цифровой HART Цифровой RS-485 «Сухой» контакт |
8 8 32 |
16 |
до 150 до 150 до 10 до 120 |
|
Выходные сигналы |
|
|
|
|
Параметры электропитания | |||
|
Номинальное напряжение питания постоянного тока, В |
24 |
24 6) |
- |
|
Диапазон питающих напряжений постоянного тока, В |
от 12 до 32 |
от 18 до 32 |
- |
|
Номинальное напряжение питания переменного тока, В |
230 (частота от 47 до 63 Гц) 5) |
220±22 (частота 50±25)) | |
|
Диапазон питающих напряжений переменного тока, В |
- |
от 187 до 242 |
- |
|
Потребляемая мощность, Вт |
2,5 3) |
203) |
2000 |
|
Наименование характеристики |
Значение | ||
|
ЭМИ ССД-1М |
ССД-2М |
ШУЗ-ЭМИ | |
|
Световая индикация, звуковая сигнализация | |||
|
Звуковая сигнализация |
есть |
есть | |
|
Световая индикация |
| ||
|
Конструкция | |||
|
Габаритные размеры (ДхШхВ), мм, не более |
180x70x100 |
265x485x132 |
800x800x2000 |
|
Степень защиты оболочки |
IP20 |
IP31 (IP657)) | |
|
Способ монтажа |
на DIN-рейку |
Зи19''в стойку |
на стену или на пол |
|
Масса, кг, не более |
0,5 |
7,0 |
200 |
|
Возможность сохранения данных |
есть (на съемную SD-карту) |
нет |
есть |
|
Рабочие условия применения | |||
|
Температура окружающей среды, °С |
от -10 до +50 |
от 0 до +55 | |
|
Относительная влажность воздуха без конденсации при температуре окружающего воздуха +35 °С, %, не более |
95 |
95 | |
|
Атмосферное давление, кПа |
от 80,0 до 120,0 | ||
| |||
Основные технические характеристики ГА - в соответствии с технической документацией и описанием типа на прибор.
Знак утверждения типананосится на титульный лист паспорта и руководства по эксплуатации типографским способом.
Комплектность средства измеренияТаблица 7 - Комплектность средства измерения
|
Наименование |
Обозначение |
Количеств о |
|
Система измерительная газоаналитическая* |
«ЭМИ-М1» |
1 шт. |
|
Паспорт |
МРБП.426477.008ПС |
1 экз. |
|
Руководство по эксплуатации |
МРБП.426477.008РЭ |
1 экз. |
|
Методика поверки |
- |
1 экз. |
|
* Состав системы в соответствии с паспортом МРБП.426477.008ПС. | ||
приведены в документе МРБП.426477.008РЭ «Системы измерительные газоаналитические «ЭМИ-М1». Руководство по эксплуатации», раздел 3 «Использование по назначению».
Нормативные документы, устанавливающие требования к средству измеренийПостановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 4.43);
ГОСТ IEC 60079-29-1-2013 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Требования к эксплуатационным характеристикам газоанализаторов горючих газов;
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения;
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Приказ Росстандарта от 31 декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
МРБП.426477.008 ТУ Системы измерительные газоаналитические «ЭМИ-М1». Технические условия.
ИзготовительОбщество с ограниченной ответственностью «ЭМИ-Прибор» (ООО «ЭМИ-Прибор») ИНН 7802806380
Юридический адрес: 194156, г. Санкт-Петербург, пр-кт Энгельса, д. 27, к. 5, оф. 104 Адреса мест осуществления деятельности:
194156, г. Санкт-Петербург, пр-кт Энгельса, д. 27, к. 5;
188309, Ленинградская обл., Гатчинский м. р-н, Гатчинское г. п., г. Гатчина, ул. Новоселов., д. 7в
Испытательный центрОбщество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)
Адрес: 119530, г. Москва, Очаковское ш., д. 34, помещ. VII, ком. 6
Тел. +7 (495) 775-48-45
E-mail: info@prommashtest.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312126.
в части вносимых изменений
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)
Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311373.
