УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «27» ноября 2024 г. № 2783

Регистрационный № 18375-08

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики давления Метран-55

Датчики давления Метран-55 (далее - датчики), предназначены для измерений давления избыточного, абсолютного, разрежения, давления-разрежения, уровня жидкости и обеспечивают непрерывное преобразование измеряемой величины в унифицированный электрический выходной сигнал.

Принцип действия основан на использовании тензорезистивного эффекта в полупроводниковом чувствительном элементе или использовании емкостного эффекта под воздействием измеряемой величины.

Изменение емкости или электрического сопротивления тензорезисторов преобразуется в электронном блоке датчика в стандартный аналоговый или цифровой выходной сигнал.

Датчики имеют измерительный блок с тензорезисторным или емкостным преобразователем входной величины и аналоговый или микропроцессорный электронный преобразователь.

Допускается изготовление приборов с другим цветом корпуса.

Заводской номер в виде цифрового обозначения наносится методом лазерной печати или гравировки.

Нанесение знака поверки на средство измерений не предусмотрено.

Общий вид приборов и места нанесения знака утверждения типа, заводского номера, пломбировки от несанкционированного доступа представлены на рисунке 1.

Заводской номер

Знак утверждения типа СИ

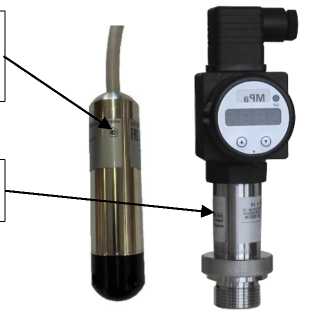

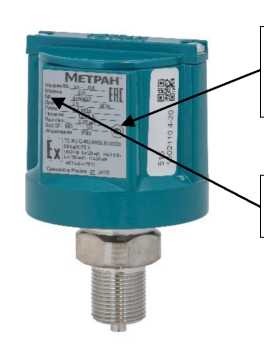

Рисунок 1 - Общий вид датчика давления Метран-55

Программное обеспечение (далее - ПО) датчиков является неизменяемым и не считываемым. Уровень защиты ПО от преднамеренного и непреднамеренного доступа соответствует уровню «C» по МИ 3286-2010.

Таблица 1 -

обеспечения

данные

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики датчиков

Таблица 3 - Технические характеристики датчиков

таблицы 3

наносится на табличку, прикрепленную к корпусу датчика способом, на предприятии-изготовителе, а также типографским способом на титульный лист руководства по эксплуатации и паспорта.

Таблица 4 - Комплектность

приведены в разделе 1.3 документов СПГК.5175.000.00 РЭ и СПГК.5196.000.00 РЭ.

Приказ Росстандарта от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;

Приказ Росстандарта от 31 августа 2021 г. № 1904 «Об утверждении Государственной поверочной схемы для средств измерений разности давлений до 1^10⁵ Па»;

Приказ Росстандарта от 6 декабря 2019 г. № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне от 0,1 до 1^10⁷ Па»;

ТУ 4212-009-12580824-98 «Датчики избыточного давления Метран-55-ДИ, Метран-55-Ех-ДИ. Технические условия»;

ТУ 4212-009-12580824-2002 «Датчики давления Метран-55. Технические условия».

Акционерное Общество «Промышленная группа «Метран» (АО «ПГ «Метран») ИНН 7448024720

Адрес: 454103, Челябинская обл., г.о. Челябинский, вн.р-н Центральный, г. Челябинск, пр-кт Новоградский, д. 15

Телефон: +7 351 24 24 444

E-mail: info@metran.ru

Web-сайт: www.metran.ru

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел./факс: +7 (495) 437-55-77 / 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

в части вносимых изменений

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний

(ФБУ «Челябинский ЦСМ»)

Адрес: 454020, г. Челябинск, ул. Энгельса, д. 101

Уникальный номер записи в реестре аккредитованных лиц № 01.00234-2013.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «27» ноября 2024 г. № 2783

Регистрационный № 70884-18

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Модули задатчики напряжения постоянного тока МЗН

Модули задатчики напряжения постоянного тока МЗН (далее - модули) предназначены для воспроизведения напряжения постоянного тока и подачи контрольного напряжения на вход измерительных преобразователей по команде дискретных управляющих сигналов.

Принцип действия модулей заключается в воспроизведении контрольных значений напряжения постоянного тока (0 и 5 В). Сигнал напряжения постоянного тока (0 или 5 В) генерируется источником опорного напряжения и подается на выходные клеммы «ВЫХ+» и «ВЫХ-».

Конструктивно модули изготавливаются в пластмассовом корпусе, предназначенном для установки на DIN-рейку типа ТН35 и представляют собой печатную плату с расположенными на ней электронными компонентами, светодиодными индикаторами и клеммами для подключения внешних цепей.

Модули используются в системах автоматического контроля, регулирования и управления технологическими процессами в различных отраслях. Модули применяются с вторичной регистрирующей и показывающей аппаратурой в системах автоматического контроля, регулирования и управления технологическими процессами в различных отраслях.

Модули выпускаются в следующих исполнениях: исполнение А, исполнение Б, исполнение В, которые отличаются между собой конструктивными особенностями. Корпуса и клеммные блоки модулей изготавливаются из термопластических и полимерных материалов, окрашиваемого в цвета по заказу заказчика.

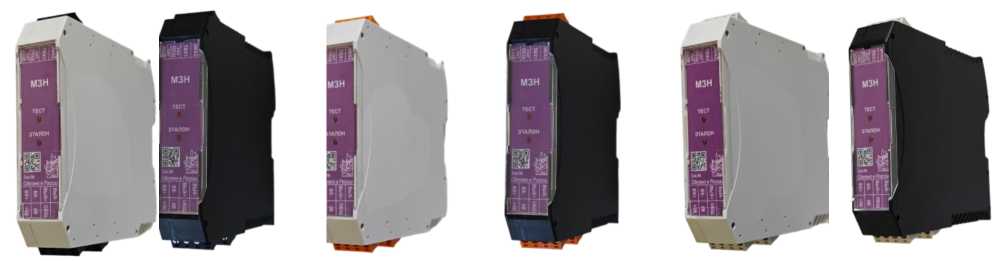

Общий вид модулей представлен на рисунке 1.

Исполнение А

Исполнение Б

Исполнение В

Рисунок 1 - Общий вид

модулей

Заводской номер, состоящий из арабских цифр, наносится на наклейку в передней панели корпуса модулей типографским способом. Пломбировка модулей осуществляется с помощью разрывной наклейки изготовителя. Схема пломбировки модулей от несанкционированного доступа представлена на рисунке 2.

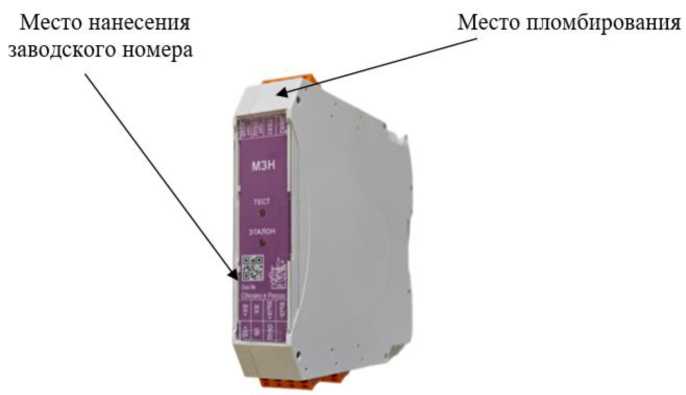

Рисунок 2 - Схема пломбировки модулей от несанкционированного доступа

Таблица 1 -

Таблица 2 - Технические

Таблица 3 - Показатели надежности

наносится в правом верхнем углу титульного листа паспорта методом печати.

Таблица 4 - Комплектность средств измерений

приведены в разделе 2 «Описание и работа» документа 26.51.43.117-023-94291860-2017-РЭ.1 «Модули задатчики напряжения постоянного тока МЗН. Руководство по эксплуатации».

Приказ Федерального агентства по техническому регулированию и метрологии от 28 июня 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

ТУ 26.51.43.117-023-94291860-2017 «Модули задатчики напряжения постоянного тока МЗН и преобразователи измерительные МП-НЧ, МП-НЧ-2, МП-НИ-2. Технические условия».

Общество с ограниченной ответственностью Научно-производственное предприятие «ГКС» (ООО НПП «ГКС»)

ИНН 1655107067

Юридический адрес: 420111, Республика Татарстан, г. Казань, ул. Тази Гиззата, д. 3

Телефон (факс): (843) 221-70-00, (843) 221-70-01

E-mail: mail@nppgks.com

Web-сайт: www.nppgks.com

Общество с ограниченной ответственностью Центр Метрологии «СТП» (ООО ЦМ «СТП»)

Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, к. 5, оф. 7 Телефон (факс): (843) 214-20-98, (843) 227-40-10

E-mail: office@ooostp.ru

Web-сайт: http://www.ooostp.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311229.

в части вносимых изменений

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)

Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263 Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314164.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «27» ноября 2024 г. № 2783

Регистрационный № 70935-18

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи измерительные МП-НЧ, МП-НЧ-2, МП-НИ-2

Преобразователи измерительные    МП-НЧ,    МП-НЧ-2,    МП-НИ-2

(далее - преобразователи) предназначены для непрерывного измерения и преобразования входных сигналов напряжения постоянного тока в частотный сигнал прямоугольной формы или цифровой сигнал (интерфейс RS-485) с гальванической развязкой входных и выходных цепей.

Принцип действия преобразователей основан на измерении и преобразовании входного сигнала напряжения постоянного тока в частотный сигнал прямоугольной формы (модификации МП-НЧ, МП-НЧ-2) или цифровой сигнал (модификация МП-НИ-2). Сигнал напряжения постоянного тока поступает на клеммы «ВХ+» и «ВХ-», где преобразуются с помощью аналого-цифрового преобразователя в цифровой сигнал. Далее цифровой сигнал обрабатывается с помощью встроенного микроконтроллера и поступает на клеммы «А» и «В» интерфейса RS-485 (протокол Modbus RTU) в виде цифрового сигнала (для модификации МП-НИ-2) или на клемму «ВЫХ» в виде частотного сигнала (для модификаций МП-НЧ, МП-НЧ-2), пропорционального входному сигналу напряжения.

Конструктивно преобразователи изготавливаются в пластмассовом корпусе, предназначенном для установки на DIN-рейку типа ТН35 и представляют собой печатную плату с расположенными на ней электронными компонентами, светодиодными индикаторами и клеммами для подключения внешних цепей.

Преобразователи используются в автоматизированных системах управления технологическими процессами (АСУ ТП) в различных отраслях промышленности.

Преобразователи модификаций МП-НЧ, МП-НЧ-2 и МП-НИ-2 отличаются между собой метрологическими характеристиками.

Преобразователи выпускаются в следующих исполнениях: исполнение А, исполнение Б, исполнение В, которые отличаются между собой конструктивными особенностями. Корпус и клеммные блоки преобразователей изготавливаются из термопластических и полимерных материалов, окрашиваемого в цвета по заказу заказчика.

Общий вид преобразователей представлен на рисунках 1, 2 и 3.

(исполнение А)

(исполнение В)

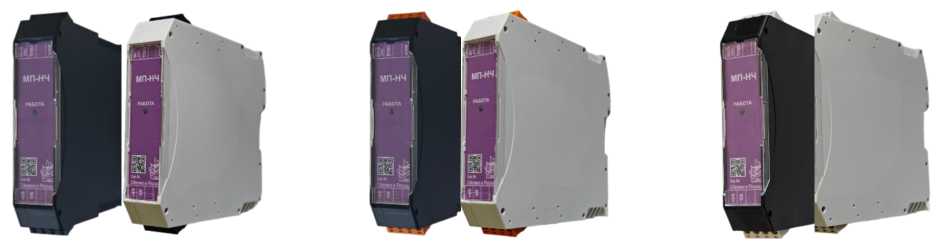

Рисунок 1 - Общий вид преобразователей модификация МП-НЧ

(исполнение Б)

12

(исполнение А)

(исполнение Б)

(исполнение В)

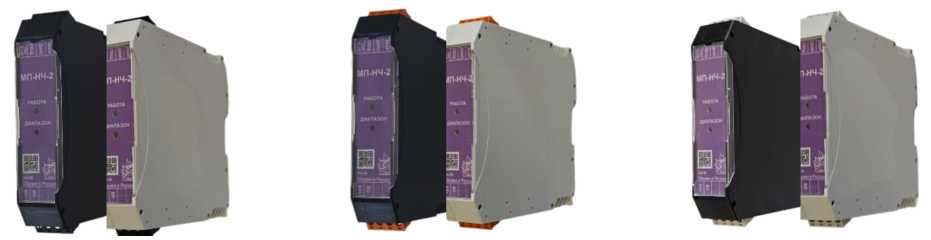

Рисунок 2 - Общий вид преобразователей модификация МП-НЧ-2

(исполнение А)

(исполнение Б)

Рисунок 3 - Общий вид преобразователей модификация МП-НИ-2

(исполнение В)

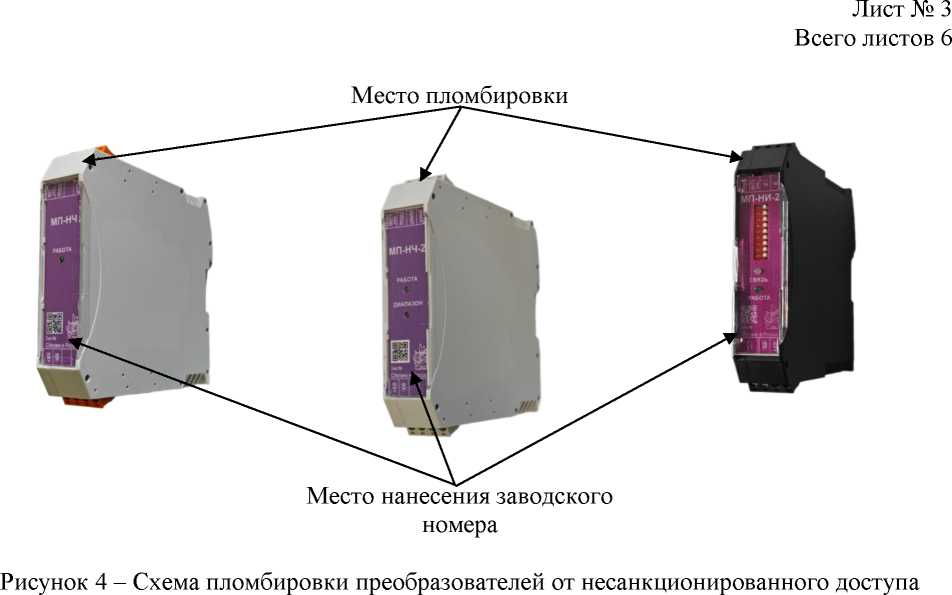

Заводской номер, состоящий из арабских цифр, наносится на наклейку в передней панели корпуса преобразователей типографским способом. Пломбировка преобразователей осуществляется с помощью разрывной наклейки изготовителя. Схема пломбировки преобразователей от несанкционированного доступа представлена на рисунке 4.

Таблица 1 - Метрологические характеристики

Таблица 2 - Технические характеристики

Таблица 3 - Показатели надежности

наносится на титульные листы руководства по эксплуатации и паспорта типографским способом.

Таблица 4 - Комплектность

приведены в разделе 2 «Описание и работа» документов 26.51.43.117-023-94291860-2017-РЭ.2 «Преобразователь измерительный

26.51.43.117-023-94291860-2017-РЭ.3

Руководство по эксплуатации» и 26.51.43.117-023-94291860-2017-РЭ.4 «Преобразователь измерительный МП-НИ-2. Руководство по эксплуатации».

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

Приказ Федерального агентства по техническому регулированию и метрологии от 28 июня 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний;

ТУ 26.51.43.117-023-94291860-2017 «Модули задатчики напряжения постоянного тока МЗН и преобразователи измерительные МП-НЧ, МП-НЧ-2, МП-НИ-2. Технические условия».

Общество с ограниченной ответственностью Научно-производственное предприятие «ГКС» (ООО НПП «ГКС»)

ИНН 1655107067

Юридический адрес: 420111, Республика Татарстан, г. Казань, ул. Тази Гиззата, д. 3

Телефон (факс): +7 (843) 221-70-00 (+7 (843) 221-70-01)

E-mail: mail@nppgks.com

Web-сайт: www.nppgks.com

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон (факс): +7 (495) 437-55-77 (+7 (495) 437-56-66)

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

в части вносимых изменений

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)

Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263 Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314164.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «27» ноября 2024 г. № 2783

Регистрационный № 76193-19

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Спектрометры атомно-абсорбционные novAA 800

Спектрометры атомно-абсорбционные novAA предназначены для измерения массовой концентрации продуктах питания, почвах, биологических объектах, нефтепродуктах.

Принцип действия спектрометров основан на измерении оптической плотности атомного пара исследуемой пробы, находящейся в атомизаторе и дальнейшего расчета содержания элементов по градуировочным характеристикам. Спектрометры представляют собой многоцелевые автоматизированные стационарные приборы.

Спектрометры построены по модульному принципу и могут комплектоваться различными блоками и устройствами в соответствии с заказом: пламенным атомизатором, электротермическим атомизатором, а также двумя атомизаторами (пламенным и электротермическим).

Спектрометры изготавливаются в трех моделях, различающихся набором атомизаторов:

• - модель novAA 800 F - атомно-абсорбционный спектрометр с пламенной атомизацией,

• - модель novAA 800 G - атомно-абсорбционный спектрометр с электротермической атомизацией,

• - модель novAA 800 D - атомно-абсорбционный спектрометр с пламенной и электротермическими атомизацией.

В пламенной горелке в зависимости от анализируемых элементов используется пламя «ацетилен-воздух» или «ацетилен-закись азота». Электротермический атомизатор обеспечивает атомизацию проб с управлением температурным режимом от компьютера. Спектрометры могут поставляться с ртутно-гидридной приставкой, предназначенной для анализа ртути и гидридобразующих элементов.

Оптическая система спектрометров базируется на монохроматоре с дифракционной решеткой.

Поворот дифракционной решетки монохроматора и установка необходимой лампы осуществляется с помощью компьютера специальным приводом.

В спектрометрах применяются лампы с полым катодом, которые устанавливаются в поворотную турель (от 1 до 8 ламп).

Спектрометры оснащены дейтериевым корректором фона.

Спектрометры поставляются в комплекте с автосамплером для автоматической подачи проб в электротермический атомизатор, а также опционально с автосамплером для пламенного атомизатора.

Конструктивно спектрометры выполнены в виде настольных приборов с отдельно устанавливаемым компьютером.

Управление процессом измерения и обработки выходной информации осуществляется с управляющего персонального компьютера, подключаемого через USB-порт.

Маркировочная табличка с серийным номером расположена на задней стенке спектрометра в правом нижнем углу. Серийный номер имеет буквенно-цифровой формат, нанесен типографским способом на клеевую этикетку. Нанесение знака поверки на спектрометр и пломбирование спектрометра не предусмотрено. Общий вид спектрометров представлен на рисунке 1. Место нанесения серийного номера на спектрометр представлено на рисунке 2.

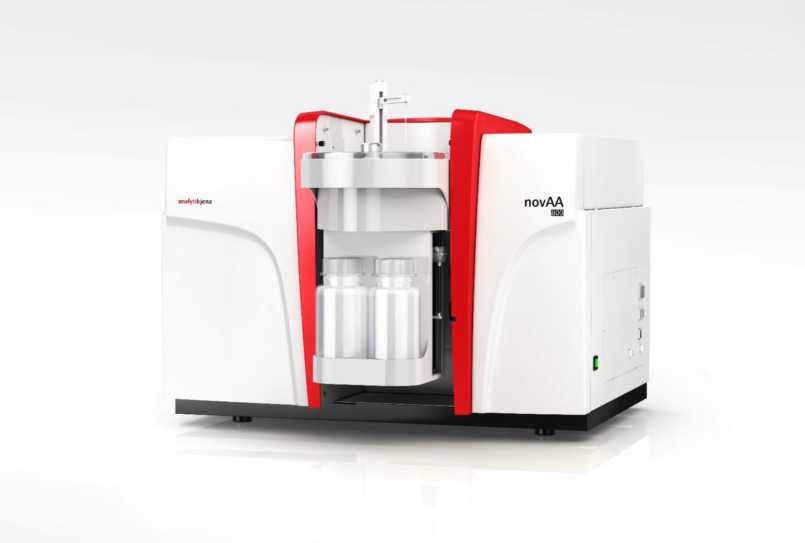

Рисунок 1 - Общий вид спектрометра атомно-абсорбционного novAA 800

Рисунок 2 - Место нанесения серийного номера на спектрометр атомно-абсорбционный novAA 800

Спектрометры оснащены автономным программным обеспечением ASpect LS, которое управляет работой спектрометра, отображает результат, обрабатывает, передает и хранит полученные данные.

К метрологически значимой части автономного программного обеспечения (ПО) относится исполняемый файл ASpectLS.exe.

Метрологически значимая часть ПО выполняет следующие функции:

• - управление прибором;

• - установка режимов работы прибора;

• - получение спектров оптической плотности исследуемых проб;

• - обработка и хранение результатов измерений;

• - построение калибровочных зависимостей;

• - проведение диагностических тестов прибора.

Влияние ПО на метрологические характеристики учтено при их нормировании.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические

Таблица 4 - Показатели надежности

наносится на титульный лист Руководства по эксплуатации методом компьютерной графики или типографским способом.

Таблица 5 - Комплектность

При использовании в сфере государственного регулирования обеспечения единства измерений спектрометры применяются в соответствии с аттестованными методиками (методами) измерений.

Техническая документация Analytik Jena GmbH+Co. KG, Германия.

Analytik Jena GmbH+Co. KG, Германия

Адрес: Konrad-Zuse-Str. 1, 07745 Jena, Germany

Телефон: +49 3641 77-70

Факс: +49 3641 77-92-79

E-mail: info@analytik-jena.com

Web-сайт: www.analytik-jena.com

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311373.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «27» ноября 2024 г. № 2783

Регистрационный № 79901-20

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «СЛК Цемент»

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «СЛК Цемент» (далее - АИИС КУЭ) предназначена для измерения активной и реактивной электроэнергии, осуществления эффективного автоматизированного коммерческого учета и контроля потребления электроэнергии и мощности по всем расчетным точкам учета, а также регистрации параметров электропотребления, формирования отчетных документов для Администратора торговой системы, Системного оператора и смежных участников оптового рынка электроэнергии.

АИИС КУЭ представляет собой многофункциональную, многоуровневую автоматизированную измерительную систему с централизованным управлением и распределённой функцией измерения.

АИИС КУЭ имеет 3-х уровневую структуру:

• 1- й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы напряжения (ТН), измерительные трансформаторы тока (ТТ), многофункциональные счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных;

• 2- й уровень - измерительно-вычислительный комплекс электроустановки (ИВКЭ), включающий устройство сбора и передачи данных (УСПД), осуществляющее сбор данных от счетчиков, подключенных к его входам; технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы;

• 3- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер баз данных (БД), автоматизированное рабочее место (АРМ ИВК), программное обеспечение (ПО) «Энергосфера», каналообразующую аппаратуру.

АИИС КУЭ решает следующие задачи:

• -    измерение 30-минутных приращений активной и реактивной электроэнергии;

• -    периодический (1 раз в 30 мин) и/или по запросу автоматический сбор привязанных к календарному времени результатов измерений приращений электроэнергии с заданной дискретностью учета 30 мин;

• -    хранение результатов измерений в специализированной базе данных, отвечающей требованию повышенной защищенности от потери информации (резервирование баз данных) и от несанкционированного доступа;

• -    передача результатов измерений в организации-участники оптового рынка электроэнергии;

  - обеспечение защиты оборудования, программного обеспечения и данных от несанкционированного доступа на физическом и программном уровне (установка паролей и т.п.);

- диагностику и мониторинг функционирования технических и программных средств АИИС КУЭ;

- конфигурирование и настройка параметров АИИС КУЭ;

- ведение системы единого времени в АИИС КУЭ (коррекция времени).

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям измерительных цепей поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной, реактивной и полной мощности, которые усредняются за период 0,02 с. Измерительная информация на выходе счетчика без учета коэффициента трансформации:

- активная и реактивная электрическая энергия, как интеграл по времени от средней за период 0,02 с активной и реактивной мощности, соответственно, вычисляемая для интервалов времени 30 мин;

- средняя на интервале времени 30 мин активная (реактивная) электрическая мощность.

Цифровой сигнал с выходов счетчиков поступает на входы УСПД, входящие в состав ИВКЭ, где осуществляется хранение измерительной информации, ее накопление и передача накопленных данных на сервер БД. Измерительная информация поступает на сервер БД по локальной сети предприятия или с помощью GSM-связи.

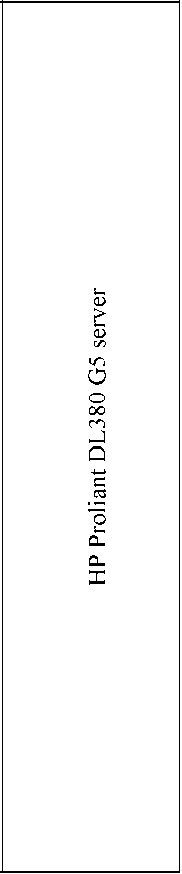

Сервер БД при помощи ПО осуществляет сбор, обработку измерительной информации, в частности вычисление электроэнергии и мощности с учетом коэффициентов трансформации ТТ и ТН, формирование, хранение, оформление справочных и отчетных документов. АРМ ИВК представляет собой персональный компьютер, на который установлена клиентская часть ПО «Энергосфера», подключенный к локальной сети предприятия и считывающий данные об энергопотреблении с сервера по сети Ethernet.

Передача информации в организации - участники оптового рынка электроэнергии и другие заинтересованные организации за электронной цифровой подписью в формате XML в соответствии с согласованным регламентом осуществляется сервером БД.

АИИС КУЭ оснащена системой обеспечения единого времени (СОЕВ), включающей в себя часы УСПД, сервера БД и счетчиков электроэнергии, подключенных к УСПД. СОЕВ АИИС КУЭ построена на базе приемника ГЛОНАСС/GPS, встроенного в УСПД. Время УСПД синхронизировано с временем приемника. Пределы допускаемой абсолютной погрешности внутренних часов УСПД (с коррекцией времени по источнику точного времени с использованием PPS сигнала) ±1 мс. Сличение времени часов счетчиков с временем часов УСПД осуществляется с интервалом времени не более 60 мин, корректировка времени часов счетчиков выполняется при достижении расхождения с временем часов УСПД ±3 с. УСПД осуществляет синхронизацию времени сервера БД. Сличение времени часов сервера БД с временем часов УСПД осуществляется каждые 30 мин, корректировка времени сервера выполняется при достижении расхождения времени часов УСПД и сервера ±1 с.

Журналы событий счетчиков, УСПД и сервера БД отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции и (или) величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на АИИС КУЭ не предусмотрено. Заводской номер АИИС КУЭ в цифровом формате наносится на этикетку, расположенную на корпусе шкафа управления УСПД, а так же в формуляр-паспорт. АИИС КУЭ присвоен заводской номер 001.

В АИИС КУЭ используется программное обеспечение ПО «Энергосфера». Идентификационные данные ПО указаны в таблице 1.

Таблица 1 -

обеспечения

данные

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.

Влияние ПО на метрологические характеристики АИИС КУЭ незначимо.

Метрологические характеристики измерительных каналов (ИК) АИИС КУЭ, указанные в таблице 2, нормированы с учетом ПО.

«ЭКОМ-3000»

Рег. № 17049-19

«ЭКОМ-3000»

Рег. № 17049-19

«ЭКОМ-3000»

Рег. № 17049-19

Примечания

• 1 Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик.

• 2 Допускается замена УСПД на аналогичное утвержденного типа.

• 3 Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке, вносят изменения в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

Таблица 3 - Основные

ИК

Пределы допускаемой погрешности системы обеспечения

единого времени, с___________________________________

Примечания

• 1    Характеристики погрешности ИК даны для измерений электроэнергии и средней мощности (получасовой).

• 2    В качестве характеристик относительной погрешности ИК указаны границы интервала, соответствующие доверительной вероятности P=0,95.

• 3     Погрешность в рабочих условиях указана для параметров сети: (0,9 - 1,1)-ином; ток (0,02-1,2)-1ном; cosф = 0,8 инд; и температуры окружающего воздуха в месте расположения счетчика электрической энергии от плюс 5 до плюс 35 Т. В случае отклонения условий измерений от указанных предел относительной погрешности ИК может быть рассчитан согласно соотношениям, приведенным в методике поверки МП 30-26-2020.

Таблица 4 - Основные технические характеристики ИК

Надежность системных решений:

- резервирование питания УСПД с помощью источника бесперебойного питания;

- резервирование каналов связи: информация о результатах измерений может передаваться ворганизации-участники оптового рынка электроэнергии по электронной почте.

Регистрация событий:

-    в журнале событий счетчика:

-    параметрирования;

-    пропадания напряжения;

-    коррекции времени в счетчике;

-   журнал УСПД:

-    параметрирования;

-    пропадания напряжения.

Защищенность применяемых компонентов:

-    механическая защита от несанкционированного доступа и опломбирование:

-    счетчика;

-   промежуточных клеммников вторичных цепей напряжения;

-    испытательной коробки;

-   УСПД;

-    сервера БД;

-    защита информации на программном уровне возможность установки

многоуровневыхпаролей на счетчиках, УСПД, сервере, АРМ;

- организация доступа к информации ИВК посредством паролей обеспечиваетидентификацию пользователей и эксплуатационного персонала;

- защита результатов измерений (при передаче, возможность использования цифровойподписи).

Возможность коррекции времени:

-    счетчика (функция автоматизирована);

-    УСПД (функция автоматизирована);

-    сервера БД (функция автоматизирована).

Знак утверждения типа наносится на титульные листы эксплуатационной документации на АИИС КУЭ.

В комплект поставки входит эксплуатационная документация на систему и комплектующие средства измерений. Комплектность АИИС КУЭ представлена в таблице 5.

Таблица 5 - Комплектность АИИС КУЭ

приведены в разделе «Метод измерений» формуляра-паспорта ИЮНД.411711.024 ФО-ПС.

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ Р 8.596-2002ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

Общество с ограниченной ответственностью «СЛК Цемент» (ООО «СЛК Цемент») ИНН 6633028244

Адрес: 624800, Свердловская обл., г. Сухой Лог, ул. Кунарская, д. 20 Телефон: +7 (34373) 79-0-38

Факс: +7 (34373) 4-35-32

Е-mail: info@sl-cement.ru

Web-сайт: www.sl-cement.ru

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятие «Всероссийского научноисследовательского института метрологии имени Д.И.Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4

Телефон: +7 (343) 350-26-18

Факс: +7 (343) 350-20-39

E-mail: uniim@uniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311373.

в части вносимых изменений

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Свердловской области» (ФБУ «УРАЛТЕСТ»)

Адрес: 620075, Свердловская обл., г. Екатеринбург, ул. Красноармейская, стр. 2а Тел.: 8 (343) 236-30-15

Факс: 8 (343) 350-40-81

Е-mail: uraltest@uraltest.ru

Web-сайт: www.uraltest.ru

Уникальный номер записи в реестре аккредитованных лиц № 30058-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «27» ноября 2024 г. № 2783

Регистрационный № 90429-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Хроматографы жидкостные Sintecon

Назначение средства измерений

Хроматографы жидкостные Sintecon (далее - хроматографы) предназначены для измерений содержания компонентов в различных веществах и материалах.

Описание средства измерений

Принцип действия хроматографов основан на разделении пробы вещества на компоненты с помощью хроматографической колонки в потоке жидкой подвижной фазы с последующим преобразованием детектором хроматографических зон разделяемых компонентов, выходящих из колонки, в электрический сигнал, который преобразуется в цифровую форму и обрабатывается программным обеспечением.

Конструктивно хроматографы представляют собой стационарные настольные лабораторные приборы выполнены по модульному принципу и позволяют гибко настраивать систему для решения широкого круга хроматографических задач. Хроматографы состоят из следующих основных конструктивно законченных блоков: аналитический блок с насосом высокого давления, термостат колонок, автосамплер, детектор (один или несколько), органайзер.

Хроматографы выпускаются в четырех моделях: Sintecon HPLC 10.400.1 и Sintecon HPLC 10.400.2, Sintecon HPLC 10.600.1 и Sintecon HPLC 10.600.2. Модели Sintecon HPLC 10.400 и Sintecon HPLC 10.600 отличаются максимальным рабочим давлением. Модели с индексом 1 и 2 отличаются друг от друга термостатом колонок (вертикальный или горизонтальный) и габаритными размерами. Максимальное рабочее давление модели HPLC 10.400 - 40 МПа, диапазон объемов рабочей пробы от 0,1 до 100 мкл (опционально может быть расширен). Максимальное рабочее давление модели HPLC 10.600 -60 МПа, диапазон объемов рабочей пробы от 0,1 до 99 мкл (опционально может быть расширен).

В зависимости от решаемой аналитической задачи хроматографы могут быть оснащены одним или несколькими детекторами, обозначения которых представлены в таблице 1.

Маркировочная табличка с серийным номером хроматографа размещается на правой боковой панели аналитического модуля хроматографа. Серийный номер имеет цифровой или буквенно-цифровой формат, нанесен типографским способом.

Пломбирование и нанесение знака поверки на хроматографы не предусмотрено.

Общий вид моделей хроматографов, а также места размещения маркировочных табличек представлены на рисунке 1. Общий вид маркировочной таблички - представлен на рисунке 2.

Возможно изготовление хроматографов в разной цветовой гамме.

Таблица 1 - Обозначения

HPLC 10.400.1 и HPLC 10.600.1                HPLC 10.400.2 и HPLC 10.600.2

(стрелками обозначены места размещения маркировочных табличек)

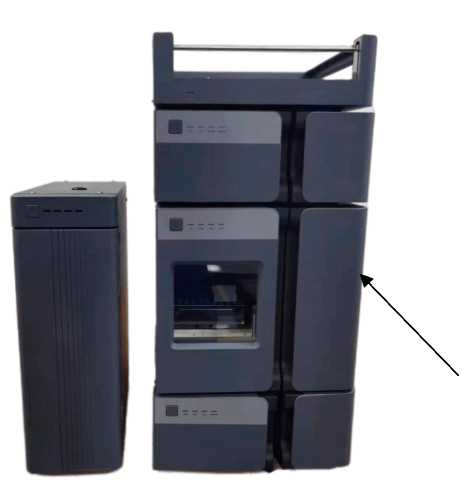

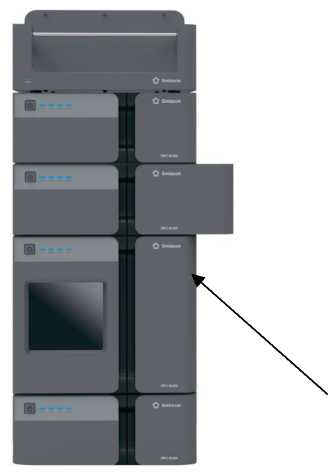

Рисунок 1 - Общий вид моделей хроматографов жидкостных Sintecon и места размещения маркировочных табличек

Рисунок 2 - Общий вид маркировочной таблички

Программное обеспечение, входящее в состав хроматографа, позволяет устанавливать и контролировать параметры хроматографа, отслеживать выполнение анализа, обрабатывать полученные экспериментальные данные.

Хроматографы могут быть оснащены одним из следующих видов обеспечения:

• - SinChrom (версия 3.6.1 и выше);

• - Chromloong (версия 2.2.0 и выше).

  соответствии

  учтено

Уровень защиты программного обеспечения «высокий» в с Р 50.2.077-2014. Влияние программного обеспечения хроматографов при нормировании метрологических характеристик.

Идентификационные данные ПО приведены в таблице 2.

Таблица 2 - Идентификационные данные ПО

Таблица 3 -

Таблица 4 - Основные технические

наносится на титульный лист Руководства по эксплуатации типографским способом.

Таблица 5 - Комплектность

При использовании в сфере государственного регулирования обеспечения единства измерений средства измерений применяются в соответствии с аттестованными методиками (методами) измерений.

Стандарт предприятия Acchrom Instrument (Beijing) Technology Co., Ltd, Китай

«Acchrom Instrument (Beijing) Technology Co., Ltd», Китай

Адрес: 6 Yanqi South 4th Street, Yanqi Economic Development Zone, Huairou District, Beijing, China

Web-сайт: http://acchrom-tech.com/

E-mail: marketing@acchrom-tech.com

«Acchrom Instrument (Beijing) Technology Co., Ltd », Китай

Адрес: 6 Yanqi South 4th Street, Yanqi Economic Development Zone, Huairou District, Beijing, China

Web-сайт: http://acchrom-tech.com/

E-mail: marketing@acchrom-tech.com

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного исследовательский (УНИИМ - филиала ФГУП «ВНИИМ им. Д.И. Менделеева»)

Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311373.

в части вносимых изменений

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)

Адрес юридического лица: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1

Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2, лит. А, помещ. 1

Телефон: +7 (495) 108-69-50

E-mail: info@metrologiya.prommashtest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314164.
