МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

30 мая 2017 г.

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 48552 «Весы стационарные электронные Datalogic Magellan 8300/8400» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями ООО «Кристалл Сервис Интеграция» от 07 февраля 2017 г. № 29 и № 30 и от 02 марта2017№38 приказываю:

• 1. Внести изменения в описание типа весы стационарные электронные Datalogic Magellan 8300/8400, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 51585-12, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Переоформить свидетельство об утверждении типа № 48552 «Весы стационарные электронные Datalogic Magellan 8300/8400», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 51585-12, в связи с изменением названия фирмы-изготовителя с «Datalogic Scanning, Inc», США на Datalogic USA, Inc., США и внесением

  изменений в методику поверки.

  • 3. Управлению мугрпум™* (р а Ргутт*и) <ъгуп обеспечить в соответстви] [ с Аедздниистратив свидетельства с описан!

  юридическому лицу или и

  • 4. Контроль за исполнением настоящего п

  Сертификат: 61DA1E000300E901C1

  //НгпиупугСц (А.Ю.Кузин) рОТЛЕШЙвНТО! [ (

  хранится в системе электронного доку) еМ ФеДМдайеа:

  метрологии.



  реском

  собой.

  С.С.Голубев

  Кому выдан: Голубев Сергей С Действителен: с 17.11.2016 до 17.1

  Заместитель Руководителя

  оформление выдачу его

  даавв™ дминистратнвяои || и внешних

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «30» мая 2017 г. № 1087

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы стационарные электронные Datalogic Magellan 8300/8400

Весы стационарные электронные Datalogic Magellan 8300/8400 (далее - весы) предназначены для статических измерений массы.

Принцип действия весов основан на преобразовании действующей на весы силовой нагрузки, создаваемой взвешиваемым объектом, в деформацию упругого элемента весоизмерительного датчика, на котором нанесены тензорезисторы. Деформация упругого элемента вызывает изменение электрического сопротивления тензорезисторов, преобразуемого в аналоговый электрический сигнал. Электрический сигнал, пропорциональный массе взвешиваемого объекта, поступает на вход вторичного преобразователя для обработки и индикации результатов измерений.

Весы состоят из весоизмерительного устройства и индикатора, соединенных между собой с помощью кабеля. Весоизмерительное устройство включает в себя грузоприемную платформу, грузопередающее устройства, весоизмерительный датчик. Индикатор обеспечивает электрическое питание датчика, аналого-цифровое преобразование его сигнала, обработку и индикацию результатов измерений.

Весы оснащены лазерным устройством считывания штрих-кода.

Весы Datalogic Magellan 8300/8400 выпускаются в двух вариантах исполнения: 8304/8404 и 8305/8405, отличающихся габаритными размерами.

Весы оснащены следующими устройствами:

• - устройством первоначальной установки нуля;

• - полуавтоматическим устройством установки нуля;

• - устройством слежения за нулем;

• - устройством тарирования;

• - полуавтоматическое устройство юстировки чувствительности.

Весы снабжены защищенным интерфейсом RS-232.

Для защиты весов от несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, весы пломбируются контрольной этикеткой изготовителя в двух точках и пломбой поверителя. Схема пломбирования от несанкционированного доступа приведена на рисунке 1. Обозначение места нанесения знака поверки на рисунке 2.

Рисунок 1 - Схема пломбирования от несанкционированного доступа

Схема пломбирования контрольными этикетками

Место нанесения знака поверки

Рисунок 2 - Обозначение места нанесения знака поверки

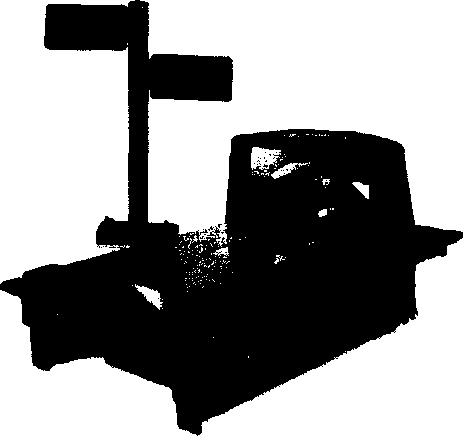

Рисунок 3 - Общий вид весов

Рисунок 4 -Маркировка весов

В весах используется встроенное программное обеспечение (далее - ПО), выполняющее функции по сбору, передаче, обработке и представлению измерительной информации.

Идентификация программы осуществляется путем просмотра номера версии программного обеспечения на 7-ми сегментном индикаторе во время прохождения теста после включения весов в диагностическом режиме.

Уровень защиты программного обеспечения средний в соответствии с Р 50.2.077 - 2014.

Таблица 1 - Идентификационные данные программного обеспечения

Влияние ПО учтено при нормировании метрологических характеристик.

Таблица 2 - Метрологические характеристики

Таблица 3- Основные технические характеристики

наносится на корпус весов в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

осуществляется по Приложению ДА «Методика поверки весов» ГОСТ OIML R -76-1-2011 и разделу «Поверка» документа «Весы стационарные электронные Datalogic Magellan 8300/8400. Руководство по эксплуатации».

Основные средства поверки:

- эталонные гири 4-го разряда в соответствии с ГОСТ 8.021-2015.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносят на корпус весов.

приведены в эксплуатационном документе.

ГОСТ OIML R 76-1-2011 ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания

ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы Техническая документация изготовителя

Datalogic USA, Inc., США

Адрес: 959 Terry Street, Eugene, Oregon 97402, США

Телефон: (541) 683-5700

Факс: (541)345-7140

ООО «Кристалл Сервис Интеграция»

ИНН 7813230814

Юридический адрес: г. Санкт-Петербург, 197110, ул. Левашовский пр., д. 12, литера А, помещение 1 Н

Почтовый адрес: г. Санкт-Петербург, 197022, ул. Профессора Попова, д. 37, БЦ «Сенатор» Телефон: (812)6773261

Web-сайт: www.crystals.ru

E-mail: crystals@crystals.ru

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»

(ФГУП «ВНИИМ им. Д. И. Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр., 19

Телефон: (812) 251-76-01, факс: (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
