ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы влажности dew.IQ, moisture.IQ
Назначение средства измеренийАнализаторы влажности dew.IQ, moisture.IQ (далее - анализаторы) предназначены для измерений температуры точки росы газов.
Анализаторы moisture.IQ применяют также для измерений содержания влаги в неводных жидкостях и кислорода в газах.
Описание средства измеренийАнализаторы влажности состоят из первичных преобразователей (датчиков влажности) и вторичных преобразователей (электронных блоков).
Принцип действия датчиков, изготовленных на основе оксида алюминия, состоит в измерении электрической ёмкости влагочувствительного слоя датчика в зависимости от количества поглощенной влаги.
Анализаторы выполнены по модульному принципу и могут комплектоваться различными датчиками влажности, в том числе, со встроенными преобразователями давления и температуры.
Анализаторы влажности dew.IQ могут комплектоваться двумя типами датчиков влажности:
-
- IQ Series Probe со встроенным микропроцессором, преобразующим сигналы преобразователей в частоту, что позволяет устанавливать датчики на расстояние до 915 м от электронного блока.
-
- М Series Probe (преобразователи влажности, дополнительно встраиваемый преобразователь температуры). Удалённость от электронного блока до 600 м.
Анализаторы влажности dew.IQ представляют собой одноканальные микропроцессорные гигрометры. Анализаторы выпускаются в различных вариантах: для крепления на панели, для крепления на стойке, для крепления на столе, для настенного крепления. На передней панели анализаторов расположены матричный жидкокристаллический дисплей, шестикнопочная панель с атмосферостойкой мембраной. Анализаторы также снабжены двумя реле аварийной сигнализации, одним реле сигнала отказа и одним аналоговым выходом. Для сбора и хранения данных используется microSD карта с объёмом памяти 32 Гб.
Конструктивно анализаторы влажности moisture.IQ имеют несколько исполнений: каркасное (для установки в стойку), настольное и щитовое. Анализаторы имеют шесть измерительных каналов, что позволяет одновременно отображать в графическом формате на сенсорном дисплее шесть параметров (содержание влаги, кислорода и другие параметры). В анализаторах имеется встроенная память, для передачи данных используется последовательный порт RS232 или RS485. На каждый канал в анализаторах предусмотрены два дополнительных входа с возможностью использования устройств с выходом 0/4 - 20 мА, два аналоговых выхода со встроенной оптической развязкой, которые обеспечивают передачу сигналов самописцам, компьютерам и другим удаленным устройствам. Кроме того, возможна установка двух реле сигнализации. Анализаторы могут использоваться с датчиками влажности М Series Probe и Moisture Im-
age Series Probe (MISP и MISP2). Датчики серии Moisture Image имеют встроенный микропроцессор, преобразуют сигналы преобразователей в частоту, что позволяет устанавливать датчики на расстояние до 915 м от электронного блока. Также датчики MISP имеют встроенную схему цифровой компенсации, они измеряют влажность, температуру и давление.
Для измерений концентрации кислорода в анализаторах используется дополнительный электролитический датчик кислорода типа Delta F, который может быть изготовлен в водонепроницаемом кожухе для наружной установки или во взрывобезопасном кожухе для использования в опасных местах.
Анализаторы влажности, в которых не предусмотрены системы пробоотбора или про-боподготовки, могут комплектоваться ими в соответствии с конкретными условиями измерений.

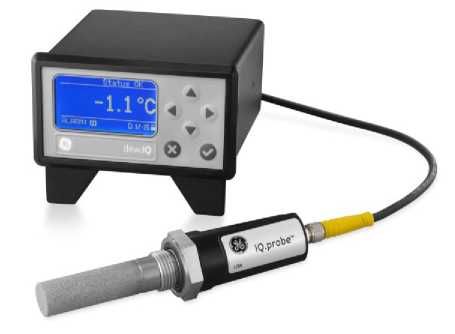

Анализаторы влажности dew.IQ

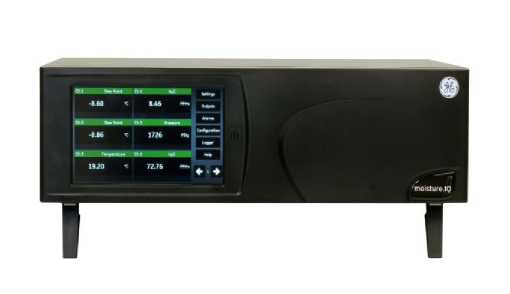

Анализаторы влажности moisture.IQ
Рис. 1 Внешний вид анализаторов влажности
Программное обеспечениеИдентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
|
Название анализатора |
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
dew.IQ |
MTS6 |
MTS6 001 G.Hex |
MTS6.001.G |
0FB648CB |
CRC32 |
|
moisture.IQ |
MOISTURE.IQ |
NK.NB0 |
STD.001.B |
IE6E6FFB |
CRC32 |
Степень защиты ПО соответствует уровню "С" в соответствии с МИ 3286-2010. Метро-
логически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Метрологические и технические характеристики
Таблица 2
|
Наименование характеристики |
Анализатор |
|
moisture.IQ dew.IQ | |
|
Диапазон показаний температуры точки росы, °С |
от минус 110 до плюс 60 |
|
Диапазон измерений температуры точки росы, °С:
|
от минус 80 до плюс 20 от минус 80 до плюс 60 |
|
Пределы допускаемых значений абсолютной погрешности измерений температуры точки росы, °С |
± 3 (в диапазоне от минус 80 °С до минус 65 °С) ± 2 (в диапазоне св. минус 65 °С до плюс 60 °С) |
|
Наименование характеристики |
Анализатор | ||
|
moisture.IQ |
dew.IQ | ||
|
Диапазоны измерений объёмной доли кислорода |
от 0 до 5 %, от 0 до 10 %, от 0 до 25 %, от 0 до 5 млн-1, от 0 до 10 млн-1, от 0 до 50 млн-1, от 0 до100 млн-1, от 0 до 500 млн-1, от 0 до 1000 млн-1, от 0 до 5000 млн-1 |
- | |
|
± 10 (в диапазоне от 0 до 5 млн-1) | |||
|
± 8 (в диапазонах от 0 до 10 млн-1 от 0 до 50 млн-1, от 0 до 100 млн-1, от 0 до 500 млн-1) | |||
|
Пределы допускаемых значений приведённой погрешности измерений объёмной доли кислорода, % |
± 5 (в диапазоне от 0 до 1000 млн-1), | ||
|
± 3 (в диапазонах от 0 до 5000 млн-1 от 0 до 5 %), | |||
|
± 2 (в диапазонах от 0 до 10 %, от 0 до 25 %) | |||
|
Время выхода на режим, мин, не более |
5 |
3 | |
|
Напряжение питания, В: - переменного тока |
220 | ||
|
- постоянного |
24 | ||
|
Габаритные размеры, не более, мм каркасное исполнение настольное исполнение щитовое исполнение |
482x133x357 440x133x357 542x201x357 |
57x104x122 | |
|
Масса, не более, кг каркасное исполнение настольное исполнение щитовое исполнение |
11,2 10,4 11,3 |
0,6 | |
Условия эксплуатации:
-
- температура окружающей среды, оС от минус 20 до плюс 60
наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на корпус прибора в виде наклейки.
Комплектность средства измеренийАнализатор влажности (в соответствии с заказом) - 1 шт.
Руководство по эксплуатации - 1 экз. Методика поверки - 1 экз.
Сведения о методиках (методах) измерений
методики измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к анализаторам влажности dew.IQ, moisture.IQГОСТ 8.547-2009 "ГСИ. Государственная поверочная схема для средств измерений влажности газов".
Техническая документация фирмы-изготовителя "GE Sensing EMEA", Ирландия, США
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений-
- при осуществлении торговли, выполнении работ по расфасовке товаров;
-
- при выполнении работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «04» августа 2021 г. № 1621
Сведения
об утвержденном типе средств измерений, подлежащие изменению в части сведений об изготовителе (правообладателе)
|
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер в ФИФ |
Изготовитель |
Правообладатель |
Заявитель | ||
|
Отменяемые сведения |
Устанавливаемые сведения |
Отменяемые сведения |
Устанавливаемые сведения | |||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
1. |
Анализаторы влажности |
dew.IQ, moisture.IQ |
59922-15 |
Фирма «GE Sensing EMEA», Ирландия, фирма «GE Infrastructure Sensing, LLC», США |
Фирма «Baker Hughes EMEA Unlimited Company», Ирландия и Фирма «Panametrics LLC», США |
ООО «Бейкер Хьюз Рус Инфра», г. Москва | ||
