№2050 от 29.08.2024
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 595351
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
Приказы по основной деятельности по агентству Вн. Приказ № 2050 от 29.08.2024
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
29 августа 2024 г.
2050
Москва
О внесении изменений в сведения об утвержденном типе средства измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и п р и к а з ы в а ю:
1. Внести изменения в средства измерений в части
метрологии от 12 ноября 2018 г. № 2346,
сведения об утвержденном типе конструктивных изменений, влияющих
на его метрологические характеристики, согласно приложению к настоящему приказу.
2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.
3. Распространить новое значение интервала между поверками на вновь выпускаемые средства измерений.
4. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
5. Контроль за исполнением настоящего приказа оставляю за собой.
Л \
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.
Заместитель руководителя
Е.Р. Лазаренко
Сертификат: 525EEF525B83502D7A69D9FC03064C2A
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 06.03.2024 до 30.05.2025
\______________
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии 2024 г. № ^с^50
от « __ »
Сведения об утвержденном типе средства измерений, подлежащие изменению
в части конструктивных изменений, влияющих на метрологические характеристики средства измерений
№
п/
1
1.
Наименование типа
Комплексы учёта газа
Обозначение типа
3
ЭМИС-ЭСКО 2230
Заводской
номер
модиф. ЭМИС-ЭСКО 2230-Ф зав.№4898;
модиф. ЭМИС-ЭСКО 2230-Р зав.№4505;
модиф. ЭМИС-ЭСКО 2230-В зав.№39742;
модиф. ЭМИС-ЭСКО 2230-Т зав.№19555;
модиф. ЭМИС-ЭСКО 2230-В зав.№39844
Регистрационный номер в ФИФ
5
60577-15
Правообладатель
Отменяемая методика поверки
ЭЭ2230.000. 000.00 МП с изменением № 1
Действие
методики поверки сохраняется
Устанавлива -емая методика поверки
Добавляемый изготовитель
10
ЭМ2230.00
0.000.01 МП
Интервал между поверками
для мод. ЭМИС
ЭСКО 2230-В -
-
4 года;
для мод. ЭМИС
ЭСКО 2230-Р или ЭМИС
ЭСКО 2230-Т -
-
5 лет;
для мод. ЭМИС-
ЭСКО 2230-Ф -
5 лет
Дата утверждения акта испытаний
11 21.03.
2024
Заявитель
Юридическое лицо, проводившее испытания
12
Акционерное общество «Электронные и механические
измерительные системы» (АО «ЭМИС»), г.
Челябинск
13
ЗАО КИП «МЦЭ», г.
Москва
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» августа 2024 г. № 2050
Лист № 1
Всего листов 11
Регистрационный № 60577-15
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы учёта газа ЭМИС-ЭСКО 2230
Назначение средства измеренийКомплексы учёта газа ЭМИС-ЭСКО 2230 (далее - комплекс или ЭМИС-ЭСКО 2230) предназначены для измерения объёмного расхода и объёма, давления, температуры природного, нефтяных товарных и других однокомпонентных и многокомпонентных газов и газовых смесей (далее - газ) при рабочих условиях с последующим приведением к объёму при стандартных условиях.
Описание средства измеренийПринцип действия комплекса основан на одновременном измерении расхода, давления, температуры газа при рабочих условиях соответствующими измерительными каналами (в дальнейшем - ИК) и вычисления, по измеренным значениям расхода (объема) газа, приведенного к стандартным условиям (Pc = 0,101325 МПа, Тс = 20 °С), с отображением результатов измерений на дисплее и передачей их на персональный компьютер (ПК) по цифровым каналам связи. Расход и объём газа при рабочих условиях приводят к стандартным условиям по ГОСТ 2939-63, в соответствии с требованиями ГОСТ Р 8.740-2023.
Комплексы выпускаются в исполнениях, различающихся уровнем точности измерений объёмного расхода и объёма газа (далее - уровень точности комплекса), приведенного к стандартным условиям (см. таблицу 4).
В измерительных каналах расхода и объёма используются расходомеры (или счётчики) объёмного расхода, в том числе турбинные, ротационные и вихревые, соответствующие требованиям ГОСТ Р 8.740-2023.
Комплексы, в зависимости от расходомеров, счётчиков или блоков коррекции, входящих в их состав, выпускаются в четырех модификациях:
-
- «ЭМИС-ЭСКО 2230-В» - комплекс учёта газа на базе вихревых расходомеров;
-
- «ЭМИС-ЭСКО 2230-Р» - комплекс учёта газа на базе ротационных счётчиков;
-
- «ЭМИС-ЭСКО 2230-Т» - комплекс учёта газа на базе турбинных счётчиков;
-
- «ЭМИС-ЭСКО 2230-Ф» - комплекс учёта газа с блоком коррекции «Флоугаз».
В зависимости от применяемых средств обработки результатов измерений, входящих в состав ЭМИС-ЭСКО 2230, комплексы выпускаются в трёх модификациях.
Комплекс учёта газа ЭМИС-ЭСКО 2230-Х (где X- это модификация «В», «Р» или «Т»), в по
состоящий из следующих компонентов (средств измерений, зарегистрированных Федеральном информационном фонде по обеспечению единства измерений (далее - ФИФ ОЕИ):
-
- преобразователей расчётно-измерительных (контроллеров/вычислителей), соответствии с таблицей 1;
-
- расходомеров (или счётчиков) с токовым, частотным, импульсным или цифровым интерфейсным выходом, имеющих пределы допускаемой относительной погрешности при измерении расхода газа и газовых смесей, в соответствии с таблицей 5;
- измерительных преобразователей абсолютного или избыточного давления с унифицированным токовым выходом, в соответствии с таблицей 1 и 5;
- измерительных преобразователей температуры классов допуска AA, А, В, С по ГОСТ 6651-2009 или термометров сопротивления с унифицированным токовым выходным сигналом и основной приведенной погрешностью, в соответствии с таблицами 1 и 5.
Комплекс учёта газа ЭМИС-ЭСКО 2230-Х-БК (где X- это модификация «В», «Р» или «Т»), состоящий из следующих компонентов (средств измерений, зарегистрированных в ФИФ по ОЕИ):
-
- расходомеров (или счётчиков) с токовым, частотным, импульсным или цифровым интерфейсным выходом, имеющих пределы допускаемой относительной погрешности при измерении расхода газа и газовых смесей, в соответствии с таблицей 5;
-
- блоков коррекции газа, в состав которых входят датчики давления и температуры, с к стандартным условиям, с
относительной погрешностью приведения объёмного расхода учётом погрешности измерения давления, температуры и сжимаемости, в соответствии с таблицами 1 и 5.
Комплекс учёта газа ЭМИС-ЭСКО 2230-Ф, состоящий (средств измерений, зарегистрированных в ФИФ по ОЕИ):
вычисления коэффициента
из следующих компонентов
-
- счётчиков газа ротационных «ЭМИС-РГС 245» с регистрационным номером в ФИФ по ОЕИ 58089-14 изготовитель ЗАО «ЭМИС» с импульсным выходом, имеющих пределы допускаемой относительной погрешности при измерении расхода газа и газовых смесей, в соответствии с таблицей 5;
-
- блоков коррекции газа «Флоугаз», в состав которых входят датчики давления и температуры, с относительной погрешностью приведения объёмного расхода к стандартным условиям, с учётом погрешности измерения давления, температуры и вычисления коэффициента сжимаемости, в соответствии с таблицами 1 и 5.
Типы преобразователей расчётно-измерительных (контроллеров/вычислителей) и блоков коррекции применяемых в составе комплексов представлены в таблице 1.
Объёмный расход и объём, приведённые к стандартным условиям, фактор сжимаемости газов и газовых смесей, в том числе природного и влажного нефтяного газа, диоксида углерода, азота, аргона, ацетилена, аммиака, измеряются и вычисляются в соответствии с ГОСТ 30319.2, ГОСТ Р 8.733, ГСССД МР 113-2003, ГСССД МР 118-2005, ГСССД МР 134-2007, ГОСТ 30319.1, ГОСТ 30319.3, ГОСТ 8.662-2009, ISO 20765, ГОСТ 313692021, ISO 6976:2016, ГСССД МР 136-2007, ГСССД МР 224-2014,
ГОСТ 8.769-2011, МИ 3557-2016, МИ 3558-2016, ГСССД 8-79,
ГСССД МР 107-98, ГСССД МР 135-2007, ГСССД МР 220-2014,
ГСССД МР 242-2015, ГСССД МР 277-2019, ГСССД МР 273-2018,
ФР.1.29.2016.25113, ГСССД МР 112-2003, ГСССД МР 232-2014.
Таблица 1 - Измерительные преобразователи температуры и давления и средства обработки результатов измерений, входящие в состав комплекса
|
Наименование средства измерений (СИ) |
Регистрационный номер в ФИФ по ОЕИ |
Изготовитель |
|
1 |
2 |
3 |
|
Блоки коррекции | ||
|
Блок коррекции объема газа Флоугаз |
47254-11 |
ООО Энгельсское ПО «Сигнал» |
|
Корректоры объёма газа Суперфлоу 23 |
61729-15 |
ООО «СовТИГаз» |
|
Корректоры объема газа ЭК270 |
88261-23 |
ООО «ТАУГАЗ» |
|
Корректоры газа, вычислители, преобразователи | ||
|
Корректоры СПГ740 |
80110-20 |
АО «НПФ «ЛОГИКА» |
|
Корректоры СПГ742 |
48867-12 |
АО «НПФ «ЛОГИКА» |
|
Корректоры СПГ761 |
36693-13 |
АО «НПФ «ЛОГИКА» |
|
Корректоры СПГ762 |
37670-13 |
АО «НПФ «ЛОГИКА» |
|
Корректоры СПГ763 |
37671-13 |
АО «НПФ «ЛОГИКА» |
|
Вычислители УВП-280 |
53503-13 |
ООО «СКБ «ПРОМАВТОМАТИКА» |
|
Преобразователи расчётно-измерительные ТЭКОН-19 |
61953-15 |
ООО «ИВП Крейт» |
|
Преобразователи расчётно-измерительные ТЭКОН-19Б |
35766-07 |
ООО «ИВП Крейт» |
|
Контроллеры универсальные МИКОНТ-186 |
54863-13 |
АО «ИПФ «Сибнефтеавтоматика» |
|
Вычислители количества газа ВКГ-3Т |
31879-16 |
ООО «Теплоком-Производство» |
|
Приборы вторичные теплоэнергоконтроллеры ИМ2300 |
14527-17 |
ООО «НПП «Интромаг» |
|
Преобразователи измерительные многофункциональные ИСТОК-ТМ |
21548-15 |
УЧП «НПЦ «Спецсистема» |
|
Вычислители RISO |
86717-22 |
ООО СТП экспертиза |
|
Комплексы измерительно-вычислительные расхода и количества жидкостей и газов «АБАК+» |
52866-13 |
ЗАО НИЦ «ИНКОМСИСТЕМ» |
|
Измерительные преобразователи температуры 1 | ||
|
Термометры сопротивления из платины технические ТПТ-1, ТПТ-17, ТПТ-19, ТПТ-21, ТПТ-25Р |
46155-10 |
ЗАО «ТЕРМИКО» |
|
1 |
2 |
3 |
|
Термопреобразователи сопротивления ТС-Б |
72995-20 |
ООО «ПОИНТ» |
|
Термопреобразователи с унифицированным выходным сигналом Метран-270, Метран-270-Ex |
21968-11 |
АО «ПГ «МЕТРАН» |
|
Преобразователи температуры Метран-280, Метран-280-Ex |
23410-13 |
АО «ПГ «МЕТРАН» |
|
Термопреобразователи сопротивления Метран-2000 |
38550-13 |
АО «ПГ «МЕТРАН» |
|
Термопреобразователи сопротивления из платины и меди и их чувствительные элементы ТС и ЧЭ |
58808-14 |
ООО НПП «ЭЛЕМЕР» |
|
Термопреобразователи универсальные ТПУ 0304 |
50519-17 |
ООО НПП «ЭЛЕМЕР» |
|
Термометры сопротивления платиновые, медные и их чувствительные элементы ТСПТ (платиновые, ТСМТ (медные) и ЭЧПТ, ЭЧМТ (элементы) |
36766-09 |
ООО «ПК «ТЕСЕЙ» |
|
Датчики температуры ТСМТ, ТСПТ, ТСМТ Ex, ТСПТ Ex |
75208-19 |
ООО «ПК «ТЕСЕЙ» |
|
Термопреобразователи сопротивления платиновые ТСП-Н |
38959-17 |
ООО «ИНТЭП» |
|
Термопреобразователи сопротивления ТПС |
71718-18 |
ООО НПО «Вакууммаш» |
|
Измерительные преобразователи давления1 | ||
|
Датчики давления ЭМИС-БАР |
72888-18 |
ЗАО «ЭМИС» |
|
Преобразователи давления измерительные СДВ |
28313-11 |
АО «НПК ВИП» |
|
Преобразователи давления измерительные СДВ-SMART |
61936-15 |
АО «НПК «ВИП» |
|
Датчики давления Метран-150 |
32854-13 |
АО «ПГ «МЕТРАН» |
|
Датчики давления Метран-75 |
48186-11 |
АО «ПГ «МЕТРАН» |
|
Преобразователи давления измерительные АИР-10 |
31654-19 |
ООО НПП «ЭЛЕМЕР» |
|
Преобразователи давления измерительные АИР-20/М2 |
63044-16 |
ООО НПП «ЭЛЕМЕР» |
|
Датчики давления ЭЛЕМЕР-100 |
39492-18 |
ООО НПП «ЭЛЕМЕР» |
|
Преобразователи давления измерительные САПФИР-22ЕМ |
46376-11 |
ООО НПП «ЭЛЕМЕР» |
|
Датчики давления МИДА-13П |
17636-17 |
ООО «МИДАУС» |
|
Датчики давления МИДА-15 |
50730-17 |
ООО «МИДАУС» |
|
Преобразователи давления измерительные ОВЕН ПД100И |
56246-14 |
ООО «Завод №423» |
|
Датчики давления тензорезистивные APZ, ALZ, AMZ, ASZ |
62292-15 |
ООО «Пьезус» |
|
Датчики давления емкостные APZ, ALZ, AMZ, ASZ |
62291-15 |
ООО «Пьезус» |
|
1 |
2 |
3 |
|
Преобразователи давления измерительные APC, APR, PC, PR |
67276-17 |
Фирма «APLISENS S.A.» |
|
Датчики давления 415М |
59550-14 |
ООО «Датчики и системы» |
|
Датчики давления малогабаритные КОРУНД |
47336-16 |
ООО «СТЭНЛИ» |
|
Датчики давления VMP |
67675-17 |
ООО «ВакууммашЭлектро» |
|
1 Допускается применение измерительных преобразователей температуры и давления, с характеристиками не хуже вышеприведенных | ||
Во время работы комплекса контроллеры / блоки коррекции газа проводят измерение текущего времени исправной и неисправной работы, суммирование нарастающим итогом расхода среды, а также рассчитывают средние значения температуры и давления среды в трубопроводе и хранят их в виде интервальных, почасовых, суточных и месячных архивов.
Комплексы обеспечивают обмен данными с ПК для конфигурирования и передачи данных об измеренных значениях по цифровым (RS485, RS-232, Ethernet, HART) или оптическим интерфейсам, а также через GSM/GPRS модем, встроенный в интерфейс контроллера или подключенный через соответствующие адаптеры и коммуникационное оборудование информационных каналов связи.
Внешний вид комплексов представлен на рисунках 1-3.

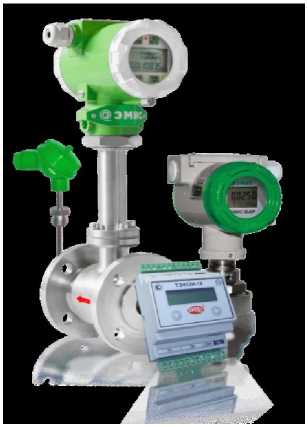

Рисунок 1 - Комплекс на базе вихревого расходомера ЭМИС-ЭСКО 2230-В

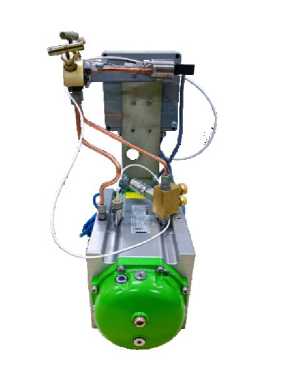

Рисунок 2 - Комплексы на базе ротационного или турбинного расходомеров ЭМИС-ЭСКО 2230-Р, ЭМИС-ЭСКО 2230-Т

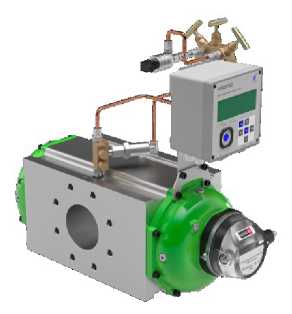

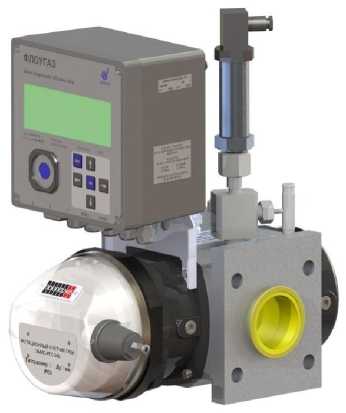

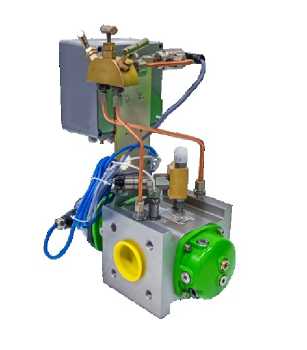

Рисунок 3 - Комплексы на базе ротационного расходомера с блоком коррекции
ЭМИС-ЭСКО 2230-Ф
Заводские номера состоят из набора букв латинского алфавита и (или) цифрового кода арабских цифр. Знак утверждения типа и заводской номер наносятся на наклейку из
из
полихлорвиниловой пленки методом струйной печати, расположенную на корпусе комплекса. Образец наклейки и места расположения знака утверждения типа и заводского номера показаны на рисунке 4.
Место нанесения
знака утверждения типа
Место нанесения
заводского номера
Рисунок 4 - Пример наклейки и места расположения заводского номера и знака утверждения типа комплекса
КОМПЛЕКС УЧЕТА ГАЗА
ЭМИС-ЭСКО 2230-Р-БК-Ех1-Флоугаз
1МПа-С160-80-ДПД(4кГа)-КМЧ-БП-КМЧ-2,5%-ГП
Нанесение знака поверки на комплексы модификаций «В», «Р», «Т» не предусмотрено.
Пломбировка СИ, входящих в состав комплексов, с целью предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, производится в соответствии с указаниями, приведенными в эксплуатационной документации соответствующих СИ.
Для исполнения ЭМИС-ЭСКО 2230-Ф места нанесения пломб показаны на рисунке 5.

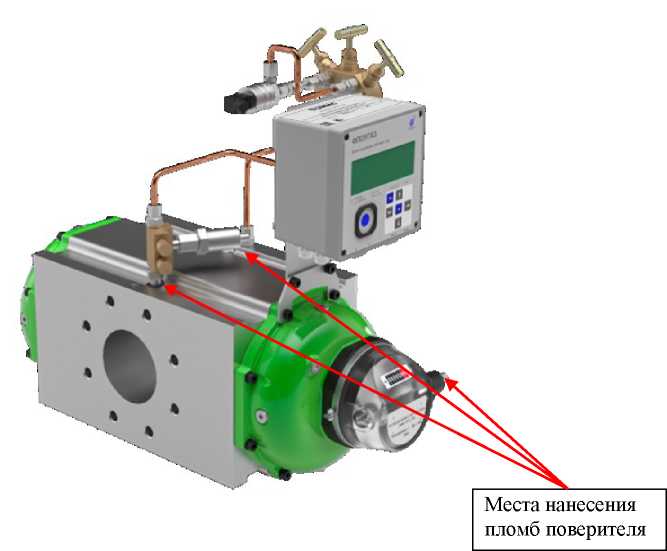

Рисунок 5 - Схема пломбировки ЭМИС-ЭСКО 2230-Ф
Взрывозащищенность комплекса обеспечивается за счёт применения в составе ЭМИС- ЭСКО 2230 взрывозащищенных измерительных преобразователей.
В качестве программного обеспечения (далее - ПО) комплексов принимается ПО средств обработки результатов измерений (блоки коррекции, корректоры газа, вычислители и преобразователи расчетно-измерительные) утвержденных типов и комплексов.
ПО средств обработки результатов измерений, используемых имеет идентификационные данные, приведенные в соответствующих указанных в таблице 1.
Уровень защиты ПО и измерительной информации от
входящих
в составе описаниях
в состав
комплекса
типа СИ,
преднамеренных и
непреднамеренных изменений в соответствии с Рекомендацией Р 50.2.077-2014 «высокий».
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений объёмного расхода газа при рабочих условиях2, м3/ч: - модификация ЭМИС-ЭСКО 2230-В |
от 1 до 22000 |
|
- модификация ЭМИС-ЭСКО 2230-Р |
от 0 до 1600 |
|
- модификация ЭМИС-ЭСКО 2230-Т |
от 5 до 1600 |
|
- модификация ЭМИС-ЭСКО 2230-Ф |
от 0 до 1600 |
|
Диапазон измерений температуры газа2, °С: - модификация ЭМИС-ЭСКО 2230-В |
от -40 до +250 |
|
- модификация ЭМИС-ЭСКО 2230-Р |
от - 30 до +80 |
|
- модификация ЭМИС-ЭСКО 2230-Т |
от -30 до +60 |
|
- модификация ЭМИС-ЭСКО 2230-Ф |
от - 30 до +80 |
|
Диапазон измерений абсолютного / избыточного давления газа2, МПа: - модификация ЭМИС-ЭСКО 2230-В |
от 0 до 25 |
|
- модификация ЭМИС-ЭСКО 2230-Р |
от 0 до 1,6 |
|
- модификация ЭМИС-ЭСКО 2230-Т |
от 0 до 10 |
|
- модификация ЭМИС-ЭСКО 2230-Ф |
от 0 до 1,6 |
|
Пределы допускаемой относительной погрешности измерений объёмного расхода и объёма газа, приведенных к стандартным условиям, % |
в соответствии с таблицей 4 |
|
Пределы допускаемой относительной погрешности измерений объёмного расхода газа при рабочих условиях, % |
в соответствии с таблицей 5 |
|
Пределы допускаемой относительной погрешности измерений температуры газа, % |
в соответствии с таблицей 5 |
|
Пределы допускаемой относительной погрешности измерений абсолютного / избыточного давления газа, % |
в соответствии с таблицей 5 |
|
Пределы допускаемой относительной погрешности приведения объёмного расхода и объёма газа при рабочих условиях к стандартным условиям , %3 |
в соответствии с таблицей 5 |
|
Пределы допускаемой относительной погрешности определения коэффициента сжимаемости, % |
в соответствии с таблицей 5 |
|
2 Определяется расходомерами (или счётчиками), измерительными преобразователями | |
|
давления и температуры, входящими в состав комплекса. Возможно применение | |
|
расходомеров (или счётчиков) с характеристиками, не хуже указанных. | |
|
3 Для блоков коррекции, имеющих собственные первичные преобразователи температуры и | |
|
давления | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Рабочие условия эксплуатации: | |
|
- температура окружающей среды, °С |
в соответствии с технической документацией на СИ, входящие в состав комплекса |
|
- относительная влажность при 25 °С, % |
до 95, без конденсации |
|
-атмосферное давление, кПа |
от 84 до 106,7 |
|
Напряжение электропитания и потребляемая мощность |
в соответствии с технической документацией на СИ, входящие в состав комплекса |
|
Габаритные размеры, масса |
в соответствии с технической документацией на СИ, входящие в состав комплекса |
|
Средний срок службы, лет |
12 |
Таблица 4 - Пределы допускаемой относительной погрешности измерений комплексом объёмного расхода и объёма газа, приведенного к стандартным условиям, при разных уровнях точности комплекса
|
Уровень точности комплекса |
А |
Б |
В |
В1 |
Г |
Г1 |
Д |
|
Пределы допускаемой относительной погрешности измерений объёмного расхода и объёма газа, приведенного к стандартным условиям, % 4 |
±0,75 |
±0,8 ±0,9 ±1,0 |
±1,1 ±1,2 ±1,3 ±1,5 |
±1,6 ±2,0 |
±2,1 ±2,3 ±2,5 |
±2,6 ±3,0 |
±4,0 |
|
4 Комплекс учета может содержать несколько поддиапазонов с различными уровнями точности. | |||||||
Таблица 5 - Пределы допускаемой относительной погрешности каналов измерения расхода, термодинамической температуры, давления измеряемой среды в зависимости от уровня точности измерений комплекса
|
Наименование определяемой величины |
Относительная погрешность, %, для уровня точности измерений 5 | ||||||
|
А |
Б |
В |
В1 |
Г |
Г1 |
Д | |
|
Термодинамическая температура газа |
±0,2 |
±0,25 |
±0,3 |
±0,5 (±0,3) |
±0,6 (±0,5) |
±0,6 |
±0,75 |
|
Абсолютное давление газа |
±0,3 |
±0,4 |
±0,85 |
±1,2 (±0,85) |
±1,7 (±1,2) |
±1,7 |
±2,0 |
|
Отношение коэффициента сжимаемости при рабочих условиях к коэффициенту сжимаемости при стандартных условиях |
±0,3 |
±0,4 |
±0,4 |
±0,5 (±0,4) |
±0,75 (±0,5) |
±0,75 |
±1,0 |
|
Измерение объемного расхода и объема газа при рабочих условиях |
±0,5 |
±0,75 |
±1,0 |
±1,0 (±1,5) |
±1,5 (±2,0) |
±2,0 |
±2,5 |
|
Приведение объемного расхода и объема газа при рабочих условиях к стандартным условиям |
±0,5 |
±0,65 |
±1,0 |
±1,5 (±1,0) |
±2,0 (±1,5) |
±2,0 |
±3,0 |
5 Комплекс учета может содержать несколько поддиапазонов с различными уровнями точности.
Знак утверждения типананосится на титульные листы эксплуатационной документации (руководство по эксплуатации комплекса) типографским способом.
Комплектность средства измеренийТаблица 6 - Комплектность комплексов учета газа ЭМИС-ЭСКО 2230
|
Наименование |
Обозначение |
Количество |
|
Комплекс учета газа |
ЭМИС-ЭСКО 2230* |
1 шт. |
|
Руководство по эксплуатации |
2230.000.000.00 РЭ 25.03.2024 v 2.0.17 |
1 экз. ** |
|
Паспорт |
ЭСКО2230.00.00 ПС |
1 экз. |
|
Комплект эксплуатационной документации на все СИ входящие в состав комплекса |
- |
1 экз. |
|
Комплект монтажных частей и принадлежностей* |
- |
1 шт. |
|
* - Исполнение комплекса и наличие комплекта монтажных частей и принадлежностей определяется эксплуатационной документацией. **- По отдельному заказу. | ||
приведены в разделе 1.6 документа «Руководство по эксплуатации. Комплексы учёта газа ЭМИС-ЭСКО 2230».
Нормативные документы, устанавливающие требования к средству измеренийГОСТ Р 8.740-2023 ГСИ. Расход и объем газа. Методика (метод) измерений с применением турбинных, ротационных и вихревых расходомеров и счетчиков;
ТУ 4218-050-14145564-2014. Комплексы учета газа ЭМИС-ЭСКО 2230. Технические условия.
ИзготовительЗакрытое акционерное общество «Электронные и механические измерительные системы» (ЗАО «ЭМИС»)
ИНН 7729428453
Юридический адрес: 454007, г. Челябинск, пр-кт Ленина, д. 3, оф. 308
Адрес места осуществления деятельности: 456518, Челябинская обл., Сосновский р-н,
д. Казанцево, ул. Производственная, д. 7/1
Телефон: +7 (351) 729-99-12
Web-сайт: emis-kip.ru
Испытательный центрЗакрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)
Адрес: 125424, г. Москва, Волоколамское ш., д. 88, стр. 8
Телефон (факс): +7 495-491-78-12
Е-mail: sittek@mail.ru; mce-info@mail.ru
Web-сайт: https://www.kip-mce.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311313.
