О переоформлении свидетельства об утверждении типа средства измерений № 49015 «Колонки топливораздаточные SK700-2» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ПООО «Ти-Джи-Эй Индастриз Лимитед» от 10 марта 2017 г. № 58 приказываю:

• 1. Внести изменения в описание типа на колонки топливораздаточные SK700-2, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 51970-12, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Переоформить свидетельство об утверждении типа № 49015 «Колонки топливораздаточные SK700-2», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 51970-12, в связи с установлением дополнительного документа на поверку.

• 3. Управлению метрологии (Р.А.Родин), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его

  юридическому лицу или индаввдуа

  гтьыпму предпринимателю

  4. Контроль за исполь                                   з i собой,

  хранится в системе электронного документооборота

  Федеральное агентство по техническому регулированию и метрологии.

Сертификат: 61DA1E000300E901C1ED Кому выдан: Голубев Сергей Сергеевич Действителен: с 17.11.2016 до 17.11.2017

<_

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Колонки топливораздаточные SK700-2 предназначены для измерений объёма топлива (бензин, керосин, дизельное топливо) с вязкостью от 0,55 до 40 мм²/с (сСт).

Принцип работы колонок топливораздаточных SK700-2 состоит в следующем: топливо из резервуара при помощи насоса с газоотделителем через фильтр и приёмный клапан подаётся в счётчик (поршневой или объёмно-шнековый), из которого через раздаточный рукав с краном поступает в бак транспортного средства.

Информация о количестве топлива, прошедшего через счётчик, при помощи преобразователя импульсов поступает в электронно-вычислительное устройство колонок топливораздаточных SK700-2, измеренное количество импульсов прямо пропорционально объёму топлива. На цифровом табло колонки отображается количество отпущенного топлива, его цена и стоимость.

Установка показаний в положение нуля на цифровом табло разового учёта выданного объёма топлива производится автоматически при снятии раздаточного крана, либо при нажатии клавиши выбора марки топлива.

Основными элементами колонки являются:

• - счётчик (измеритель объёма) поршневого типа С+, V, V+, либо объёмно-шнековый счётчик типа Ecometer;

• -  электронно-вычислительное устройство Sandpiper 2 (Е101), Sandpiper- Apollo производства фирмы «Gilbarco GmbH & Со. KG», Германия;

• - насосный агрегат с газоотделителем типа Gilbarco GPU-90 или Gilbarco GPU-140 производительностью 90 л/мин и 140 л/мин соответственно;

• - датчик импульсов МЕ01-04 (G) производства фирмы «Eltomatic», Дания, либо фирмы «Gilbarco GmbH & Со. KG», Германия, или SK700 IS фирмы «Gilbarco GmbH & Со. KG», Германия, или SIP Pulser фирмы Measurement Specialties Inc., США либо фирмы «Gilbarco GmbH & Со. KG», Германия;

• - раздаточный рукав с краном.

В зависимости от комплектации колонки топливораздаточные SK700-2 могут оснащаться модулями для приёма платежей посредством карт оплаты, принтерами печати чеков, дополнительными информационными дисплеями, клавиатурами предварительной установки дозы, считывателями штрих-кода, радиочастотной идентификацией RFID. Колонки с номинальным расходом 130 л/мин могут оснащаться дополнительными (сателлитными) стойками.

Колонки топливораздаточные SK700-2 могут быть оснащены системой газовозврата Мех 0831 производства фирмы «Durr Technic GmbH & СО. KG», Vapor Vac или VAPORIX фирмы «Fafhir GmbH», Healy фирмы «Franklin Fueling Systems», или Vapor ТЕК фирмы «Veeder-Root Со», «Gilbarco Inc.».

Колонки могут быть оснащены модулем температурной компенсации (АТС) фирмы «Gilbarco Inc.» или «Gilbarco GmbH & СО. KG», что позволяет производить автоматическую термокомпенсацию отпускаемого топлива, приведённого к температуре 15 °C.

Колонки топливораздаточные SK700-2 в зависимости от исполнения выпускаются одно- или двухсторонние, на каждой из сторон может быть от 1 до 6 раздаточных рукавов.

Колонки топливораздаточные SK700-2 выпускаются со встроенным насосом или без насоса, в последнем случае применяется погружной насос в резервуаре. При использовании колонок без насоса давление топлива на входе колонки должно быть не менее 0,22 МПа.

Блок электроники комплектуется электронагревателем для устойчивой работы при отрицательных температурах окружающей среды.

Общий вид средства измерений представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

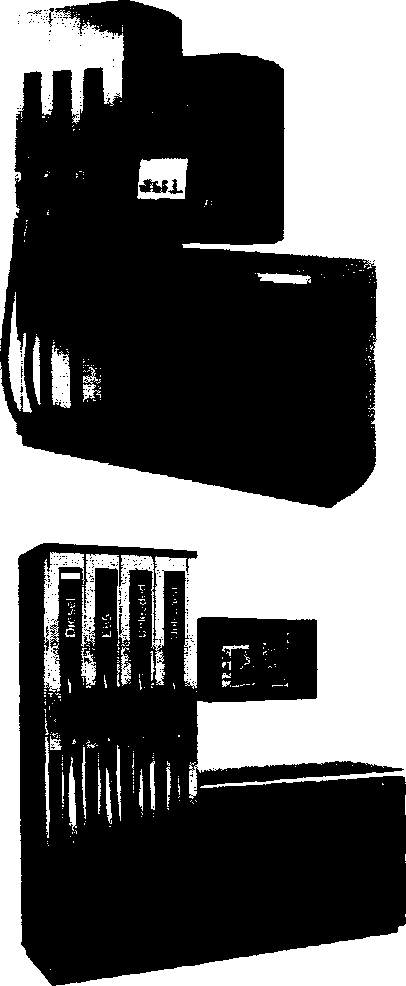

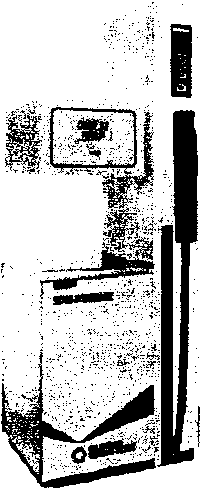

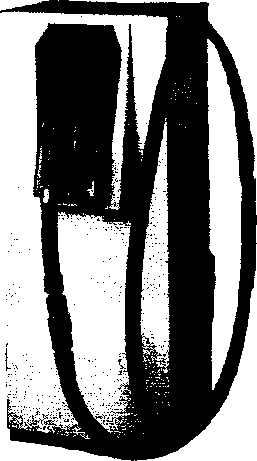

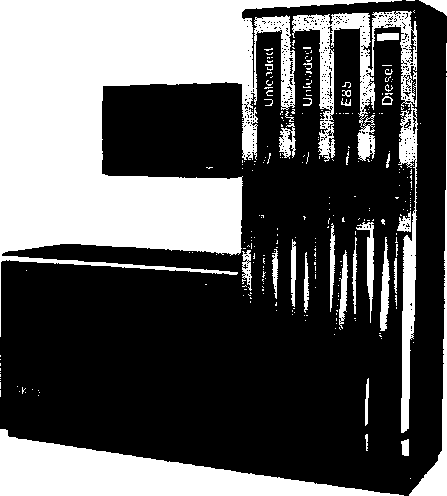

Рисунок 1 - Общий вид средства измерений

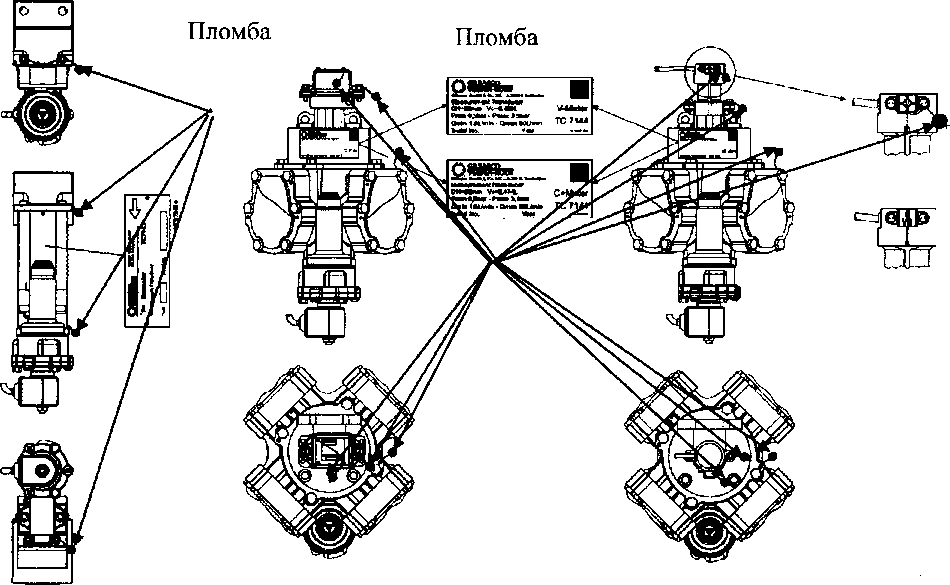

а) Схема пломбировки счётчика (измерителя объёма).

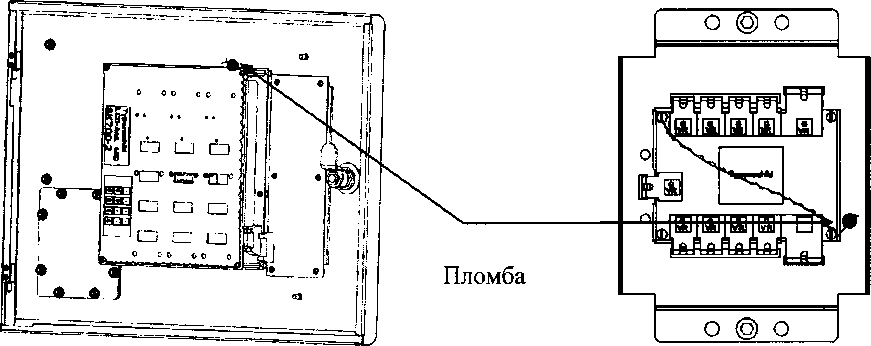

б) Схема пломбировки дисплея суммарного счетчика (при наличии) в) Схема пломбировки платы для подключения датчика импульсов (при наличии)

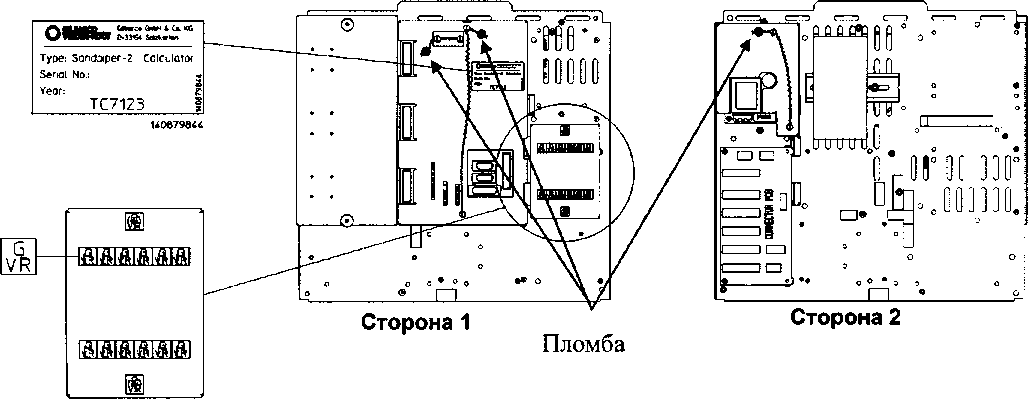

в) Схема пломбировки электронно-вычислительного устройства Sandpiper 2

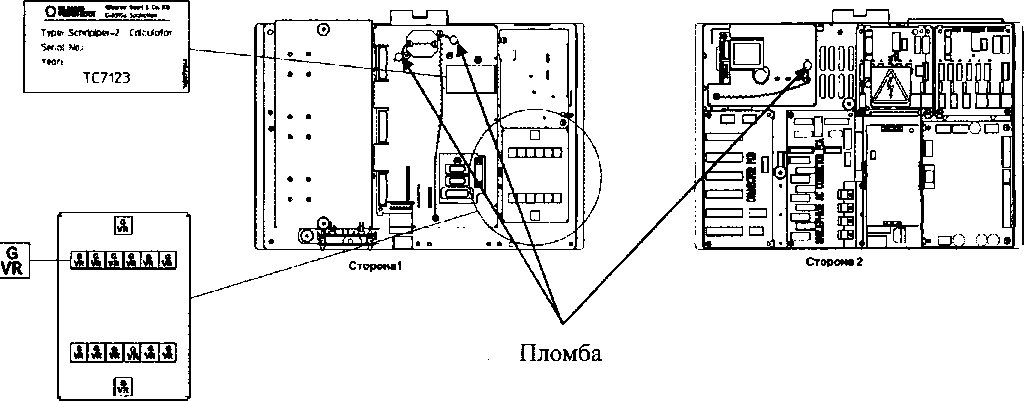

г) Схема пломбировки электронно-вычислительного устройства Sandpiper 2 и Sandpiper-Apollo

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

Внутреннее ПО выполняет функции вычисления и отображения объёма отпущенного топлива, управления режимами работы колонок, передачи результатов измерений в систему верхнего уровня.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульный лист паспорта типографским способом.

Таблица 4 - Комплектность средства измерений

осуществляется по документу МИ 1864-88 «Рекомендация. ГСИ. Колонки топливораздаточные. Методика поверки» или МИ 2895-2004 «Рекомендация. ГСИ. Колонки топливораздаточные. Методика периодической поверки мерниками со специальными шкалами».

Основные средства поверки:

мерники металлические эталонные 2-го разряда по ГОСТ 8.400-2013, номинальная вместимость 2, 5,10, 20, 50,100 л, погрешность ±0,1 %;

мерники эталонные 2-го разряда со специальной шкалой по ГОСТ 8.400-2013, погрешность ±0,1 %;

термометр цифровой малогабаритный ТЦМ 9410 (регистрационный номер в Федеральном информационном фонде 23156-06), цена деления 0,1 °C, погрешность ±0,09 °C диапазон измерений от -50 до +50 °C;

секундомер электронный «Интеграл С-01» (регистрационный номер в Федеральном информационном фонде 44154-10) погрешность ±(9,6- 10’⁶-Т_х+0,01) с.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке или в паспорт, электронно-вычислительное устройство, датчик импульсов, плату для подключения датчика импульсов (при наличии), счётчик (измеритель объёма)и дисплей суммарного счетчика (при наличии).

приведены в эксплуатационном документе.

ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объёма и массы жидкости

ГОСТ 9018-89 Колонки топливораздаточные. Общие технические условия

Техническая документация «Gilbarco GmbH & Со. KG», Германия

«Gilbarco GmbH & Co. KG», Германия

Адрес: Ferdinand-Henze-Str.,9 D-33154 Salzkotten, Deutschland, Германия

Телефон / факс: +49 (0) 5258 130

Web-сайт: www.gilbarco.com

E-mail: eumarketing@gilbarco.com

Представительство компании «Ти-Джи-Эй Индастриз Лимитед»

ИНН 9909302830

Адрес: Россия, 125167, г. Москва, Ленинградский проспект, дом № 37, корпус 9

Телефон / факс: 8 (495) 664-75-75

Web-сайт: www.gilbarco.com

E-mail: info@ gilbarco.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве»

Адрес: 117418, г. Москва, Нахимовский пр., 31

Телефон: 8 (495) 544 00 00

Web-сайт: http://www.rostest.ru

E-mail: info@rostest.ru

Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств измерений в целях утверждения типа RA.RU.310639 от 16.04.2015 г.
