№1138 от 01.06.2023
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 447457
ПРИКАЗ_О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 30 марта 2023 г. № 691 «Об утверждении типов средств измерений»
Приказы по основной деятельности по агентству Вн. Приказ № 1138 от 01.06.2023
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
П Р И К А З
01 июня 2023 г. 1138
_______ №________
Москва
О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 30 марта 2023 г. № 691 «Об утверждении типов средств измерений»
В связи с технической ошибкой п р и к а з ы в а ю:
-
1. Внести изменения в пункт 13 приложения к приказу от 30 марта 2023 г. № 691 «Об утверждении типов средств измерений», заменив сведения об утвержденном типе средства измерений, заменив описание типа, прилагаются к настоящему приказу.
-
2. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
Е.Р.Лазаренко
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 646070CB8580659469A85BF6D1B138C0
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 20.12.2022 до 14.03.2024
\_________________/
ПРИЛОЖЕНИЕ
к приказу Федерального агентства
по техническому регулированию
и метрологии
от « 01 » июня_____2023 г. № 1138
Сведения
об утвержденном типе средства измерений
|
№ п/ п |
Наименование типа |
Обозначение типа |
Код характера произ- вод- ства |
Рег. Номер |
Зав. номер(а) * |
Изготовитель |
Правообладатель |
Код иден-тифи-кации производства |
Методика поверки |
Интервал между поверками |
Заявитель |
Юридическое лицо, проводившее испытания |
Дата утверждения акта |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
|
1. |
Газоанализаторы |
ГАНК |
С |
88629-23 |
модификация ГАНК-П1, зав. № П1000001; модификация ГАНК-П2, зав. № П2000001; модификация ГАНК-П4, зав.№ П4000001; модификация ГАНК-П5, зав.№ П5000001; модификация ГАНК-Т1, зав.№ Т1000001; модификация ГАНК-Т1Д, зав.№ Т1Д000001; модификация ГАНК-Т2, зав.№ Т2000001; модификация ГАНК-Т1ДСА, зав.№ Т1ДСА000001 |
Общество с ограниченной ответственностью "НПО "Прибор" ганк" (ООО "НПО "Прибор" ганк"), г. Москва |
Общество с ограниченной ответственностью "НПО "Прибор" ганк" (ООО "НПО "Прибор" ганк"), г. Москва |
ОС |
МП-040 2022 с изменением № 1 |
1 год |
Общество с ограниченной ответственностью "НПО "Прибор" ганк" (ООО "НПО "Прибор" ганк"), г. Москва |
ООО "ПРОММАШ ТЕСТ Метрология", г. Ставрополь |
18.11.2022 |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «01» июня 2023 г. № 1138
Лист № 1
Регистрационный № 88629-23 Всего листов 45
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Газоанализаторы ГАНК
Назначение средства измеренийГазоанализаторы ГАНК (далее - газоанализаторы) предназначены для измерения содержания объемной доли, массовой и довзрывной концентрации токсичных, горючих, углеводородных газов и кислорода в воздухе рабочей зоны, в закрытых (замкнутых) и жилых помещениях, в промышленных помещениях и открытых пространств промышленных объектов, трубопроводах и воздуховодов, и подачи предупредительной сигнализации о превышении установленных пороговых значений.
Описание средства измеренийПринцип действия газоанализаторов определяется типом используемого сенсора:
-
- термокаталитические (ТК), основанные на беспламенном окислении горючих компонентов газовой смеси на поверхности катализатора;
-
- электрохимические (ЭХ), основанные на потенциостатической амперометрии, заключающейся в измерении тока при электрохимическом окислении вещества на рабочем электроде электрохимической ячейки;
-
- инфракрасные (ИК), основанные на селективном поглощении молекулами определяемого компонента электромагнитного излучения и измерении интенсивности инфракрасного излучения после прохождения им среды, содержащей определяемый компонент;
-
- фотоионизационные (ФИ), основанные на измерении силы тока, вызванного ионизацией газов и паров, пропорциональной концентрации определяемого вещества;
-
- полупроводниковые (ПП), основанные на измерении изменения электропроводимости полупроводникового газочувствительного слоя пропорциональной концентрации определяемого вещества, при химической адсорбции газа на его поверхности.
Конструктивно газоанализаторы представляют собой автоматические приборы непрерывного действия в переносном (портативном) и стационарном исполнении, отличающихся друг от друга перечнем определяемых компонентов и диапазонами измерений.
В зависимости от исполнения газоанализаторы выполнены в металлическом, алюминиевом или пластиковом корпусе.
В зависимости от типа корпуса газоанализаторы имеют различный уровень IP.
Взрывозащищенное исполнение имеет обозначение Ex и маркировку взрывозащиты, указанных в таблице 1.
Таблица 1 - Модификации газоанализаторов
|
Модификация |
Особенности конструкции |
Ex - маркировка по ГОСТ 31610.0-2014 |
IP маркировка ГОСТ 14254-2015 |
|
1 |
2 |
3 |
4 |
|
ГАНК-П1 |
Переносные |
0Ех ia IIC T3 Ga X |
IP 67 |
|
ГАНК-П2 |
0Ех da ia IIC T3 Ga X | ||
|
ГАНК-П4 | |||
|
ГАНК-П5 | |||
|
ГАНК-Т1 |
Стационарные |
1Ех db IIC T4 Gb X |
IP 68 |
|
ГАНК-Т1Д | |||
|
ГАНК-Т2 | |||
|
ГАНК-Т1ДСА |
Переносные газоанализаторы могут отличаться конструкцией и количеством сенсоров.
Переносные газоанализаторы состоят из электронного блока управления, блока установки сенсоров, дисплея (монохромный или цветной), корпуса и элементов питания.
Функционально переносные газоанализаторы обеспечивают:
-
- непрерывное измерение газов, с отображением полученных значений на дисплее;
-
- диффузионный или принудительный забор пробы, со встроенным либо подключаемым насосом;
-
- автоматическую либо принудительную установку нуля;
-
- самодиагностику при включении и во время работы;
-
- запись событий и измеренных значений во внутреннюю память с сохранением;
-
- индикацию неисправностей/ошибок/заряда батареи;
-
- функцию установки защиты от выключения;
-
- выдачу световой, звуковой и вибросигнализации при достижении предустановленных «ПОРОГОВ» срабатывания.
Переносные газоанализаторы имеют проводной интерфейс USB, ИК порт и беспроводной модуль передачи данных (частота 2,4 ГГ или 868 МГц по протоколам MXair, LoRaWAN, LoRa, E-WIRE (опционально)), Bluetooth (опционально); модуль определения местоположения (GPS, ГЛОНАСС (опционально)).
Стационарные газоанализаторы состоят из измерительного модуля, электронного модуля, корпуса и крышки. Измерительный модуль имеет в составе один/два из типов сенсоров (ИК, ТК, ПП, ЭХ, ФИ), которые имеют встроенную энергонезависимую память, хранящую градуировочные характеристики, наименование измеряемого компонента, диапазон измерения. Выполнены в металлическом алюминиевом корпусе с крышкой, на боковой поверхности которого расположены технологические отверстия для подключения внешних цепей и светозвуковых оповещателей. Цвет окрашиваемых корпусов определяется при заказе.
Функционально стационарные газоанализаторы обеспечивают:
-
- непрерывное автоматическое измерение концентрации газов в воздухе;
-
- преобразование измеряемой концентрации в унифицированный токовый сигнал и выдачу информации по цифровым каналам связи пропорционально измеренным значениям;
-
- выдачу токового сигнала (4-20) мА, по протоколу HART, по интерфейсу RS-485 (с протоколом MODBUS) (опционально);
-
- отображение полученных значений на дисплее либо на внешнем устройстве;
-
- проводной интерфейс USB, ИК порт и беспроводной модуль передачи данных (частота 2,4 ГГ или 868 МГц по протоколам MXair, LoRaWAN, LoRa, E-WIRE (опционально)), Bluetooth (опционально); модуль определения местоположения (GPS, ГЛОНАСС (опционально));
-
- контроль за превышением установленных пороговых значений, непрерывную самодиагностику аппаратной части газоанализатора;
-
- выдачу световой, звуковой и вибросигнализации при достижении предустановленных «ПОРОГОВ» срабатывания.
-
- самодиагностику при включении.
Газоанализаторы могут использоваться в составе газоаналитических систем или в качестве самостоятельного изделия.
Нанесение знака поверки на корпус не предусмотрено. Заводской номер в виде буквенно-цифрового обозначения наносится типографским методом на маркировочную табличку.

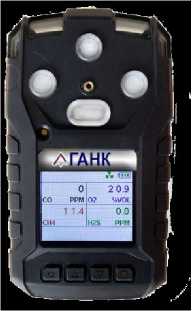

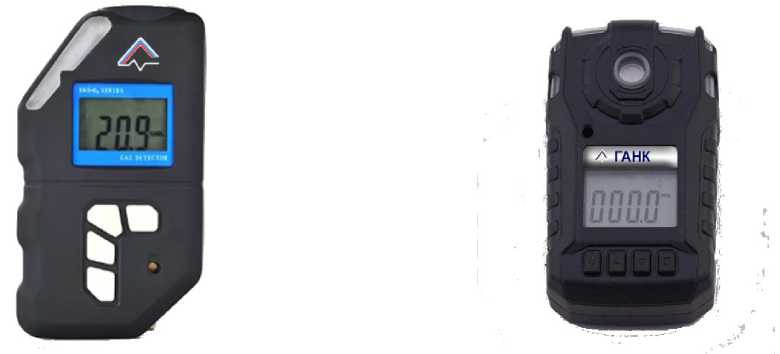

а) газоанализатор ГАНК, модификация ГАНК-П1
б) газоанализатор ГАНК, модификация ГАНК-П2
в) газоанализатор ГАНК, модификация ГАНК-П4
г) газоанализатор ГАНК, модификация ГАНК-П5

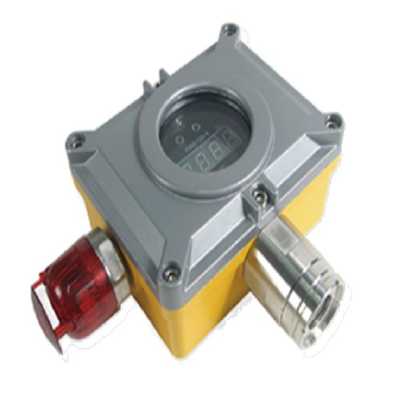

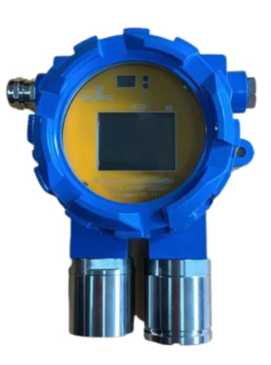

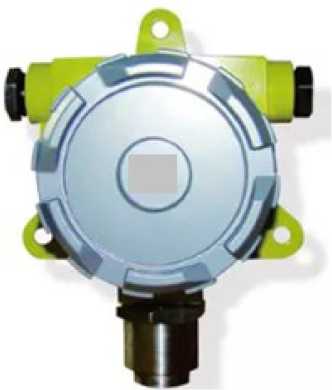

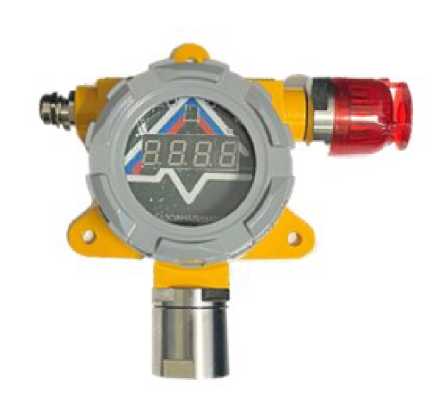

Общий вид газоанализаторов представлен на рисунке 1.
д) газоанализатор ГАНК, модификация ГАНК-Т1
е) газоанализатор ГАНК, модификация ГАНК-Т1Д
з) газоанализатор ГАНК, модификация ГАНК-Т1ДСА
Рисунок 1 - Общий вид газоанализаторов
ж) газоанализатор ГАНК, модификация ГАНК-Т2
Программное обеспечениеГазоанализаторы имеют встроенное метрологически значимое программное обеспечение (далее - ПО), разработанное для решения задач измерения содержания определяемого компонента в воздухе.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
Метрологически значимая часть ПО газоанализаторам и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Идентификационные данные ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
1 |
2 |
|
Идентификационное наименование ПО |
ГАНК |
|
Номер версии (идентификационный номер) ПО, не ниже |
V1.0 |
Метрологические и технические характеристики
Таблица 3 - Метрологические характеристики с инфракрасным сенсором (ИК)
|
Определяемый компонент1) |
Модификация сенсора |
Диапазон измерений определяемого компонента2)3) |
Пределы допускаемой основной абсолютной погрешности |
|
1 |
2 |
3 |
4 |
|
Метан CH4 |
ИКсп-СН4-100 |
от 0 до 4,4 % (от 0 до 100 % НКПР) |
±0,22 % (±5 % НКПР) |
|
ИКсп-СН4-100Т |
от 0 до 4,4 % (от 0 до 100 % НКПР) |
±0,22 % (±5 % НКПР) | |
|
ИКсп-СН4-50Т |
от 0 до 2,2 % (от 0 до 50 % НКПР) |
±0,13 % (±3 % НКПР) | |
|
ИКсп-СН4-50 |
от 0 до 2,2 % (от 0 до 50 % НКПР) |
±0,22 % (±5 % НКПР) | |
|
ИКсп-СН4-100 % |
от 0 до 100 % |
±(0,1+0,049-X) % | |
|
ИКсп-СН4-7000 |
от 0 до 7000 мг/м3 |
от 0 до 500 мг/м3 включ. ±50 мг/м3 св.500 до 7000 мг/м3 ± (0,152-X - 15,6) | |
|
Сумма углеводородов С2-С10 (поверочный компонент метан) |
ИКсп-С2С10СН4- 100 |
от 0 до 4,4 % (от 0 до 100 % НКПР) |
±0,22 % (±5 % НКПР) |
|
ИКсп-С2С1оСН4- 50 |
от 0 до 2,2 % (от 0 до 50 % НКПР) |
±0,22 % (±5 % НКПР) | |
|
ИКсп- C2C10CH4- 3000 |
от 0 до 3000 мг/м3 |
от 0 до 500 мг/м3 включ. ±50 мг/м3 св.500 до 3000 мг/м3 ± (0,152-X - 15,6) | |
|
Сумма углеводородов С2-С10 (поверочный компонент пропан) |
ИКсп- C2C10C3H8-100 |
от 0 до 1,7 % (от 0 до 100 % НКПР) |
±0,085 % (±5 % НКПР) |
|
ИКсп- C2C10C3H8-50 |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
±0,085 % (±5 % НКПР) | |
|
ИКсп- C2C10C3H8-3000 |
от 0 до 3000 мг/м3 |
от 0 до 500 мг/м3 включ. ±50 мг/м3 св.500 до 3000 мг/м3 ± (0,152-X - 15,6) |
|
Определяемый компонент1) |
Модификация сенсора |
Диапазон измерений определяемого компонента2)3) |
Пределы допускаемой основной абсолютной погрешности |
|
1 |
2 |
3 |
4 |
|
Этилен C2H4 |
ИКсп-С2Н4-100 |
от 0 до 2,3 % (от 0 до 100 % НКПР) |
±0,12 % (±5 % НКПР) |
|
ИКсп-С2Н4-50 |
0 до 1,15 % (от 0 до 50 % НКПР) |
±0,12 % (±5 % НКПР) | |
|
Пропан C3H8 |
ИКсп-СзН8-100 |
0 до 1,7 % (от 0 до 100 %НКПР) |
±0,085 % (±5 % НКПР) |
|
ИКсп-СзН8-50Т |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
±0,051 % (±3 % НКПР) | |
|
ИКсп-СзН8-50 |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
±0,085 % (±5 % НКПР) | |
|
ИКсп-СзН8- 100 % |
от 0 до 100 % |
±(0,1+0,049-X) % | |
|
ИКсп-СзН8-7000 |
от 0 до 7000 мг/м3 |
от 0 до 500 мг/м3 включ. ±50 мг/м3 св.500 до 7000 мг/м3 ± (0,152-X - 15,6) | |
|
н-бутан C4H10 |
ИКсп-С4Н1о-100 |
от 0 до 1,4 % (от 0 до 100 %НКПР) |
±0,07 % (±5 % НКПР) |
|
ИКсп-С4Н1о-50 |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±0,07 % (±5 % НКПР) | |
|
1-бутен C4H8 |
ИКсп-С4Н8-100 |
от 0 до 1,6 % (от 0 до 100 %НКПР) |
±0,08 % (±5 % НКПР) |
|
ИКсп-С4Н8-50 |
от 0 до 0,8 % (от 0 до 50 % НКПР) |
±0,08 % (±5 % НКПР) | |
|
2-метилпропан (изобутан) i-C4Hio |
ИКсп-i- C4H10-100 |
от 0 до 1,30 % (от 0 до 100 %НКПР) |
±0,065 % (±5 % НКПР) |
|
ИКсп4-С4Н1о-50 |
от 0 до 0,65 % (от 0 до 50 % НКПР) |
±0,065 % (±5 % НКПР) | |
|
н-пентан C5H12 |
ИКсп-С5Н12-100 |
от 0 до 1,1 % (от 0 до 100 %НКПР) |
±0,055 % (±5 % НКПР) |
|
ИКсп-С5Н12-50 |
от 0 до 0,55 % (от 0 до 50 % НКПР) |
±0,055 % (±5 % НКПР) | |
|
Циклопентан С5Н10 |
ИКсп-С5Н10-10О |
от 0 до 1,4 % (от 0 до 100 % НКПР) |
±0,07 % (±5 % НКПР) |
|
ИКсп-С5Н1о-50 |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±0,07 % (±5 % НКПР) | |
|
н-гексан C6H14 |
ИКсп-СбН14-100 |
от 0 до 1,0 % (от 0 до 100 %НКПР) |
±0,05 % (±5 % НКПР) |
|
ИКсп-СбН14-50 |
от 0 до 0,5 % (от 0 до 50 % НКПР) |
±0,05 % (±5 % НКПР) |
|
Определяемый компонент1) |
Модификация сенсора |
Диапазон измерений определяемого компонента2)3) |
Пределы допускаемой основной абсолютной погрешности |
|
1 |
2 |
3 |
4 |
|
Циклогексан СбН12 |
ИКсп-СбН12-100 |
от 0 до 1,0 % (от 0 до 100 %НКПР) |
±0,05 % (±5 % НКПР) |
|
ИКсп-СбН12-50 |
от 0 до 0,5 % (от 0 до 50 % НКПР) |
±0,05 % (±5 % НКПР) | |
|
Этан C2H6 |
ИКсп-С2Нб-100 |
от 0 до 2,4 % (от 0 до 100 % НКПР) |
±0,12 % (±5 % НКПР) |
|
ИКсп-С2Нб-50 |
от 0 до 1,2 % (от 0 до 50 % НКПР) |
±0,12 % (±5 % НКПР) | |
|
ИКсп-С2Нб-100 |
от 0 до 2,4 % (от 0 до 100 % НКПР) |
±0,12 % (±5 % НКПР) | |
|
ИКсп-С2Нб-50 |
от 0 до 1,2 % (от 0 до 50 % НКПР) |
±0,12 % (±5 % НКПР) | |
|
Пары нефтепродуктов |
ИКсп-СН-ПН-50 |
от 0 до 50 % НКПР |
±5 % НКПР |
|
Метанол СНзОН |
ИКсп-СНзОН-50 |
от 0 до 3,0 % (от 0 до 50 % НКПР) |
±0,3 % (±5 % НКПР) |
|
Бензол СбНб |
ИКсп-СбНб-100 |
от 0 до 1,2 % (от 0 до 100 % НКПР) |
±0,06 % (±5 % НКПР) |
|
ИКсп-СбНб-50 |
от 0 до 0,6 % (от 0 до 50 % НКПР) |
±0,06 % (±5 % НКПР) | |
|
Пропилен(пропен) СзНб |
ИКсп-СзНб-100 |
от 0 до 2,0 % (от 0 до 100 % НКПР) |
±0,1 % (±5 % НКПР) |
|
ИКсп-СзНб-50 |
от 0 до 1,0 % (от 0 до 50 % НКПР) |
±0,1 % (±5 % НКПР) | |
|
Этанол С2Н5ОН |
ИКсп- С2Н5ОН-50 |
от 0 до 1,55% (от 0 до 50% НКПР) |
±0,16 % (±5 % НКПР) |
|
н-гептан С7Н16 |
ИКсп-С7Н1б-100 |
от 0 до 0,85 % (от 0 до 100 % НКПР) |
± 0,078 % (±5 % НКПР) |
|
ИКсп-С7Н1б-50 |
от 0 до 0,425 % (от 0 до 50 % НКПР) |
±0,042 % (±5 % НКПР) | |
|
Оксид этилена С2Н4О |
ИКсп- С2Н4О-100 |
от 0 до 2,6 % (от 0 до 100 % НКПР) |
±0,13 % (±5 % НКПР) |
|
ИКсп-С2Н4О-50 |
от 0 до 1,3 % (от 0 до 50 % НКПР) |
±0,13 % (±5 % НКПР) | |
|
Диоксид углерода СО2 |
ИКсп-СО2-2,5 |
от 0 до 0,5 % включ. |
±0,05 % |
|
св. 0,5 до 2,5 % |
±(0,1-X) % | ||
|
ИКсп-СО2-5 |
от 0 до 2,5 % включ. |
±0,25 % | |
|
св. 2,5 до 5,0 % |
±(0,1-X) % |
|
Определяемый компонент1) |
Модификация сенсора |
Диапазон измерений определяемого компонента2)3) |
Пределы допускаемой основной абсолютной погрешности |
|
1 |
2 |
3 |
4 |
|
2-пропанон (ацетон) СзНбО |
ИКсп-СЗНбО- 50 |
от 0 до 1,25 % (от 0 до 50 % НКПР) |
±0,13 % (±5 % НКПР) |
|
2-метилпропен (изобутилен) i-C4H8 |
ИКсп-i- C4H8-100 |
от 0 до 1,6 % (от 0 до 100 % НКПР) |
±0,08 % (±5 % НКПР) |
|
ИКсп4-С4Н8-50 |
от 0 до 0,8 % (от 0 до 50 % НКПР) |
±0,08 % (±5 % НКПР) | |
|
2-метил-1,3-бутадиен (изопрен) C5H8 |
ИКсп-С5Н8-100 |
от 0 до 1,7 % (от 0 до 100 % НКПР) |
±0,085 % (±5 % НКПР) |
|
ИКсп-С5Н8-50 |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
±0,085 % (±5 % НКПР) | |
|
Ацетилен С2Н2 |
ИКсп-С2Н2-100 |
от 0 до 2,30 % (от 0 до 100 % НКПР) |
±0,12 % (±5 % НКПР) |
|
ИКсп-С2Н2-50 |
от 0 до 1,15 % (от 0 до 50 % НКПР) |
±0,12 % (±5 % НКПР) | |
|
Акрилонитрил C3H3N |
ИКсп-СзНз^50 |
от 0 до 1,4 % (от 0 до 50 % НКПР) |
±0,14 % (±5 % НКПР) |
|
Метилбензол (толуол) С7Н8 |
ИКсп-С7Н8-100 |
от 0 до 1,0 % (от 0 до 100 % НКПР) |
±0,05 % (±5 % НКПР) |
|
ИКсп-С7Н8-50 |
от 0 до 0,5 % (от 0 до 50 % НКПР) |
±0,05 % (±5 % НКПР) | |
|
Этилбензол С8Н10 |
ИКсп- С8Н10- 37,5T |
от 0 до 0,3 % (от 0 до 37,5 % НКПР) |
±0,024 % (±3 % НКПР) |
|
ИКсп- С8Н10-50 |
от 0 до 0,4 % (от 0 до 50 % НКПР) |
±0,03% (±3 % НКПР) | |
|
н-октан С8Н18 |
ИКсп-С8Н18-50 |
от 0 до 0,4 % (от 0 до 50 % НКПР) |
±0,04 % (±5 % НКПР) |
|
Этилацетат С4Н8О2 |
ИКсп- С4Н8О2-50 |
от 0 до 1,0 % (от 0 до 50 % НКПР) |
±0,1 % (±5 % НКПР) |
|
Бутилацетат С6Н12О2 |
ИКсп- С6Н12О2-25Т |
от 0 до 0,3 % (от 0 до 25 % НКПР) |
±0,036 % (±3 % НКПР) |
|
ИКсп-СбН12О2- 50 |
от 0 до 0,6 % (от 0 до 50 % НКПР) |
±0,06 % (±5 % НКПР) | |
|
1,3-бутадиен (дивинил) С4Н6 |
ИКсп-С4Нб-50 |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±0,07 % (±5 % НКПР) |
|
Определяемый компонент1) |
Модификация сенсора |
Диапазон измерений определяемого компонента2)3) |
Пределы допускаемой основной абсолютной погрешности |
|
1 |
2 |
3 |
4 |
|
1,2-дихлорэтан C2H4CI2 |
ИКсп- С2Н4С12-5О |
от 0 до 3,1 % (от 0 до 50 % НКПР) |
±0,31 % (±5 % НКПР) |
|
Диметилсульфид C2H6S |
ИК'сп-СЧ 1,^-50 |
от 0 до 1,1 % (от 0 до 50 % НКПР) |
±0,11 % (±5 % НКПР) |
|
1-гексен СбН12 |
ИКсп-СбН12-50 |
от 0 до 0,6 % (от 0 до 50 % НКПР) |
±0,06 % (±5 % НКПР) |
|
2-бутанол (втор-бутанол) sЭХ-C4H9OH |
ИКсп^ЭХ- С4Н9ОН-31,2Т |
от 0 до 0,5 % (от 0 до 31,2 % НКПР) |
±0,051 % (±3 % НКПР) |
|
Винилхлорид С2Н3С1 |
ИКсп-С2НзС1-50 |
от 0 до 1,8 % (от 0 до 50 % НКПР) |
±0,18 % (±5 % НКПР) |
|
Циклопропан СзНб |
ИКсп-СзНб-100 |
от 0 до 2,4 % (от 0 до 100 % НКПР) |
±0,12 % (±5 % НКПР) |
|
ИКсп-СзНб-50 |
от 0 до 1,2 % (от 0 до 50 % НКПР) |
±0,12 % (±5 % НКПР) | |
|
Диметиловый эфир С2Н6О |
ИКсп-С2НбО-50 |
от 0 до 1,35 % (от 0 до 50 % НКПР) |
±0,14 % (±5 % НКПР) |
|
Диэтиловый эфир С4Н10О |
ИКсп-С4Н1оО-5О |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
±0,085 % (±5 % НКПР) |
|
Оксид пропилена СзНбО |
ИКсп-СзНбО-50 |
от 0 до 0,95 % (от 0 до 50 % НКПР) |
±0,095 % (±5 % НКПР) |
|
Хлорбензол C6H5Cl |
ИКсп-СбН5С1- 38,4T |
от 0 до 0,5 % (от 0 до 38,4 % НКПР) |
±0,039 % (±3 % НКПР) |
|
2-бутанон (метилэтилкетон) C4H8O |
ИКсп-С4Н8О-50 |
от 0 до 0,75 % (от 0 до 50 % НКПР) |
±0,075 % (±5 % НКПР) |
|
2-метил-2-пропанол (трет-бутанол) tert-С4Н9ОH |
ИКсп-tert- С4Н9О^50 |
от 0 до 1,15 % (от 0 до 50 % НКПР) |
±0,12 % (±5 % НКПР) |
|
2-метокси-2-метилпропан (метилтретбутиловы й эфир) tert-С5Н12О |
ИКсп-tert- С5Н12О-50 |
от 0 до 0,8 % (от 0 до 50 % НКПР) |
±0,08 % (±5 % НКПР) |
|
1,4-диметилбензол (п-ксилол) p^fto |
ИКсп-р-С8Н10- 22,2T |
от 0 до 0,2 % (от 0 до 22,2 % НКПР) |
±0,027 % (±3 % НКПР) |
|
1,2-диметилбензол (о-ксилол) o^fto |
ИКсп-О-С8Н10- 20T |
от 0 до 0,2 % (от 0 до 20 % НКПР) |
±0,03 % (±3 % НКПР) |
|
2-пропанол (изопропанол) ьСЛ-ОН |
ИКсп-i-СзН7ОH- 5o |
от 0 до 1,0 % (от 0 до 50 % НКПР) |
±0,1 % (±5 % НКПР) |
Окончание таблицы 3
|
Определяемый компонент1) |
Модификация сенсора |
Диапазон измерений определяемого компонента2)3) |
Пределы допускаемой основной абсолютной погрешности |
|
1 |
2 |
3 |
4 |
|
Октен С8Н16 |
ИКсп-С8Н16- 33,3T |
от 0 до 0,3 % (от 0 до 33,3 % НКПР) |
±0,027 % (±3 % НКПР) |
|
2-метилбутан (изопентан) i-C5Hi2 |
ИКспЧ-С5Н12-50 |
от 0 до 0,65 % (от 0 до 50 % НКПР) |
±0,065 % (±5 % НКПР) |
|
Метантиол (метилмеркаптан) ClhSH |
ИКсп-СНэ8Н-50 |
от 0 до 2,05 % (от 0 до 50 % НКПР) |
±0,21 % (±5 % НКПР) |
|
Этантиол (этилмеркаптан) C2H5SH |
ИКсп- C2H5SH-50 |
от 0 до 1,4 % (от 0 до 50 % НКПР) |
±0,14 % (±5 % НКПР) |
|
Ацетонитрил C2H3N |
ИКсп-С2Нз^50 |
от 0 до 1,5 % (от 0 до 50 % НКПР) |
±0,15 % (±5 % НКПР) |
|
Диметилдисульфид C2H6S2 |
№ot-C2H6S2-50 |
от 0 до 0,55 % (от 0 до 50 % НКПР) |
±0,055 % (±5 % НКПР) |
|
Бензин4)5) |
ИКсп-CH-ПН -50 |
от 0 до 50 % НКПР |
±5 % НКПР |
|
Дизельное топливо4)6) |
ИКсп-CH-ПН -50 |
от 0 до 50 % НКПР |
±5 % НКПР |
|
Керосин4)7) |
ИКсп-CH-ПН -50 |
от 0 до 50 % НКПР |
±5 % НКПР |
|
Уайт-спирит4)8) |
ИКсп-CH-ПН -50 |
от 0 до 50 % НКПР |
±5 % НКПР |
X - содержание определяемого компонента в поверочной газовой смеси, % (мг/м3). | |||
Таблица 4 - Метрологические характеристики с инфракрасным сенсором (ИК)
|
Определяемый компонент^ |
Модификация сенсора |
Диапазон измерений2) определяемого компонента |
Пределы допускаемой основной погрешности, % | ||
|
объемной доли, млн-1 |
массовой концентраци3), мг/м3 |
привед енной к ВПИ |
относит ельной | ||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
1,1,1,2-тетрафторэтан C2H2F4 (R134a) |
ИКсп-И134а- 1000 |
от 0 до 100 включ. |
от 0 до 424 включ. |
±20 |
- |
|
св. 100 до 1000 |
св. 424 до 4240 |
- |
±20 | ||
|
ИКсп-И134а- 2000 |
от 0 до 100 включ. |
от 0 до 424 включ. |
±20 |
- | |
|
св. 100 до 2000 |
св. 424 до 8480 |
- |
±20 | ||
|
Пентафторэтан C2HF5 (R125) |
ИКсп-И125- 1000 |
от 0 до 100 включ. |
от 0 до 499 включ. |
±20 |
- |
|
св. 100 до 1000 |
св. 499 до 4990 |
- |
±20 | ||
|
ИКсп-И125- 2000 |
от 0 до 100 включ. |
от 0 до 499 включ. |
±20 |
- | |
|
св. 100 до 2000 |
св. 499 до 9980 |
- |
±20 | ||
|
Хлордифтор-метан CHClF2(R22) |
ИКсп-Я22-1000 |
от 0 до 100 включ. |
от 0 до 360 включ. |
±20 |
- |
|
св. 100 до 1000 |
св. 360 до 3600 |
- |
±20 | ||
|
ИКсп-Я22-2000 |
от 0 до 100 включ. |
от 0 до 360 включ. |
±20 |
- | |
|
св. 100 до 2000 |
св. 360 до 7200 |
- |
±20 | ||
|
1,2,2-трихлортрифтор этан C2Cl3F3(R113a) |
ИКсп-И113а- 1000 |
от 0 до 100 включ. |
от 0 до 779 включ. |
±20 |
- |
|
св. 100 до 1000 |
св. 779 до 7790 |
- |
±20 | ||
|
ИКсп-И113а- 2000 |
от 0 до 100 включ. |
от 0 до 779 включ. |
±20 |
- | |
|
св. 100 до 2000 |
св. 779 до 15580 |
- |
±20 | ||
|
Дихлорди-фторметан СCl2F2(R12) |
ИКсп-И12-100 |
от 0 до 50 включ. |
от 0 до 251 включ. |
±20 |
- |
|
св. 50 до 100 |
св. 251 до 503 |
- |
±20 | ||
Окончание таблицы 4
|
Определяемый компонент^ |
Модификация сенсора |
Диапазон измерений2) определяемого компонента |
Пределы допускаемой основной погрешности, % | ||
|
объемной доли, млн-1 |
массовой концентраци3), мг/м3 |
привед енной к ВПИ |
относит ельной | ||
|
1 |
2 |
3 |
4 |
5 |
6 |
3) - Пересчет значений объемной доли Х, млн-1, в массовую концентрацию С, мг/м3, проводят по формуле: C=X-M/Vm, где С - массовая концентрация компонента, мг/м3; M - молярная масса компонента, г/моль; Vm - молярный объем газа-разбавителя - воздуха, равный 24,06, при условиях (20 °С и 101,3 кПа по ГОСТ 12.1.005-88), дм3/моль | |||||
Таблица 5 - Метрологические характеристики с термокаталитическим сенсором (ТК)
|
Определяемый компонент1) |
Модификация сенсора |
Диапазон измерений определяемого компонента2)3) |
Пределы допускаемой основной абсолютной погрешности |
|
1 |
2 |
3 |
4 |
|
Метан CH4 |
ТКсп-СН4-50Т |
от 0 до 2,2 % (от 0 до 50 % НКПР) |
±0,13 % (±3 % НКПР) |
|
ТКсп-СН4-50 |
от 0 до 2,2 % (от 0 до 50 % НКПР) |
±0,22 % (±5 % НКПР) | |
|
ТКсп-СН4- 7000 |
от 0 до 7000 мг/м3 |
от 0 до 500 мг/м3 включ. ±50 мг/м3 св.500 до 7000 мг/м3 ± (0,152-X - 15,6) | |
|
Этилен C2H4 |
ТКсп -C2H4- 50Т |
от 0 до 1,15 % (от 0 до 50 % НКПР) |
±0,069 % (±3 % НКПР) |
|
ТКсп-С2Н4-50 |
от 0 до 1,15 % (от 0 до 50 % НКПР) |
±0,12 % (±5 % НКПР) |
|
Определяемый компонент1) |
Модификация сенсора |
Диапазон измерений определяемого компонента2)3) |
Пределы допускаемой основной абсолютной погрешности |
|
1 |
2 |
3 |
4 |
|
Пропан C3H8 |
ТКсп -C3H8- 50Т |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
±0,051 % (±3 % НКПР) |
|
ТКсп -C3H8-50 |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
±0,085 % (±5 % НКПР) | |
|
ТКсп- C3H8- 7000 |
от 0 до 7000 мг/м3 |
от 0 до 500 мг/м3 включ. ±50 мг/м3 св.500 до 7000мг/м3 ± (0,152-X - 15,6) | |
|
н-бутан C4H10 |
ТКсп -C4H10-50Т |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±0,042 % (±3 % НКПР) |
|
ТКсп -C4H10- 50 |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±0,07 % (±5 % НКПР) | |
|
1-бутен C4H8 |
ТКсп -C4H8- 50Т |
от 0 до 0,8 % (от 0 до 50 % НКПР) |
±0,048 % (±3 % НКПР) |
|
ТКсп -C4H8-50 |
от 0 до 0,8 % (от 0 до 50 % НКПР) |
±0,08 % (±5 % НКПР) | |
|
2-метилпропан (изобутан) i-C4Hio |
ТКсп -i-C4H10- 50Т |
от 0 до 0,65 % (от 0 до 50 % НКПР) |
±0,039 % (±3 % НКПР) |
|
ТКсп -i-C4H10- 50 |
от 0 до 0,65 % (от 0 до 50 % НКПР) |
±0,065 % (±5 % НКПР) | |
|
н-пентан C5H12 |
ТКсп - С5Н12-50Т |
от 0 до 0,55 % (от 0 до 50 % НКПР) |
±0,033 % (±3 % НКПР) |
|
ТКсп -C5H12- 50 |
от 0 до0,55 % (от 0 до 50 % НКПР) |
±0,055 % (±5 % НКПР) | |
|
Циклопентан С5Н10 |
ТКсп -С5Н10-50Т |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±0,042 % (±3 % НКПР) |
|
ТКсп -С5Н10-50 |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±0,07 % (±5 % НКПР) | |
|
н-гексан C6H14 |
ТКсп -СбН14-50Т |
от 0 до 0,5 % (от 0 до 50 % НКПР) |
±0,03 % (±3 % НКПР) |
|
ТКсп -C6H14-50 |
от 0 до 0,5 % (от 0 до 50 % НКПР) |
±0,05 % (±5 % НКПР) | |
|
Циклогексан СбН12 |
ТКсп - СбН12-50Т |
от 0 до 0,5 % (от 0 до 50 % НКПР) |
±0,03 % (±3 % НКПР) |
|
ТКсп - СбН12-50 |
от 0 до 0,5 % (от 0 до 50 % НКПР) |
±0,05 % (±5 % НКПР) | |
|
Этан C2H6 |
ТКсп -С2^-50Т |
от 0 до 1,2 % (от 0 до 50 % НКПР) |
±0,072 % (±3 % НКПР) |
|
ТКсп - C2H6-50 |
от 0 до 1,2 % (от 0 до 50 % НКПР) |
±0,12 % (±5 % НКПР) |
|
Определяемый компонент1) |
Модификация сенсора |
Диапазон измерений определяемого компонента2)3) |
Пределы допускаемой основной абсолютной погрешности |
|
1 |
2 |
3 |
4 |
|
Метанол СНзОН |
ТКсп -СНзОН-50Т |
от 0 до 3,0 % (от 0 до 50 % НКПР) |
±0,18 % (±3 % НКПР) |
|
ТКсп- СНзОН-50 |
от 0 до 3,0 % (от 0 до 50 % НКПР) |
±0,3 % (±5 % НКПР) | |
|
Бензол СбНб |
ТКсп -СбНб- 50Т |
от 0 до 0,6 % (от 0 до 50 % НКПР) |
±0,036 % (±3 % НКПР) |
|
ТКсп -СбНб-50 |
от 0 до 0,6 % (от 0 до 50 % НКПР) |
±0,06 % (±5 % НКПР) | |
|
Пропилен (пропен) СзНб |
ТКсп -СзНб- 50Т |
от 0 до 1,0 % (от 0 до 50 % НКПР) |
±0,06 % (±3 % НКПР) |
|
ТКсп -СзНб-50 |
от 0 до 1,0 % (от 0 до 50 % НКПР) |
±0,1 % (±5 % НКПР) | |
|
Этанол С2Н5ОН |
ТКсп - С2Н5ОН-50Т |
от 0 до 1,55 % (от 0 до 48,3 % НКПР) |
± 0,093 % (±3 % НКПР) |
|
ТКсп -С2Н5ОН-50 |
от 0 до 1,55 % (от 0 до 48,3 % НКПР) |
±0,16 % (±5 % НКПР) | |
|
н-гептан С7Н16 |
ТКсп - С7Н16-50Т |
от 0 до 0,425 % (от 0 до 50 % НКПР) |
±0,025 % (±3 % НКПР) |
|
ТКсп - С7Н16-50 |
от 0 до 0,425 % (от 0 до 50 % НКПР) |
±0,042 % (±5 % НКПР) | |
|
Оксид этилена С2Н4О |
ТКсп - С2Н4О-50Т |
от 0 до 1,3 % (от 0 до 50 % НКПР) |
±0,078 % (±3 % НКПР) |
|
ТКсп - С2Н4О-50 |
от 0 до 1,3 % (от 0 до 50 % НКПР) |
±0,13 % (±5 % НКПР) | |
|
2-пропанон (ацетон) C3H6O |
ТКсп - СзНбО-50Т |
от 0 до 1,25 % (от 0 до 50 % НКПР) |
±0,075 % (±3 % НКПР) |
|
ТКсп - СзНбО-50 |
от 0 до 1,25 % (от 0 до 50 % НКПР) |
±0,13 % (±5 % НКПР) | |
|
Водород Н2 |
ТКсп -Н2-50Т |
от 0 до 2,0 % (от 0 до 50 % НКПР) |
±0,12 % (±3 % НКПР) |
|
ТКсп -Н2-50 |
от 0 до 2,0 % (от 0 до 50 % НКПР) |
±0,2 % (±5 % НКПР) | |
|
2-метилпропен (изобутилен) i-C4H8 |
ТКсп -i-С4Н8-50Т |
от 0 до 0,8 % (от 0 до 50 % НКПР) |
±0,048 % (±3 % НКПР) |
|
ТКсп -i-C4H8-50 |
от 0 до 0,8 % (от 0 до 50 % НКПР) |
±0,08 % (±5 % НКПР) |
|
Определяемый компонент1) |
Модификация сенсора |
Диапазон измерений определяемого компонента2)3) |
Пределы допускаемой основной абсолютной погрешности |
|
1 |
2 |
3 |
4 |
|
2-метил-1,3-бутадиен (изопрен) C5H8 |
ТКсп -С5Н8-50Т |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
±0,051 % (±3 % НКПР) |
|
ТКсп - C5H8-50 |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
±0,085 % (±5 % НКПР) | |
|
Ацетилен С2Н2 |
ТКсп -С2Н2-50Т |
от 0 до 1,15 % (от 0 до 50 % НКПР) |
±0,069 % (±3 % НКПР) |
|
ТКсп -С2Н2-50 |
от 0 до 1,15 % (от 0 до 50 % НКПР) |
±0,12 % (±5 % НКПР) | |
|
Акрилонитрил C3H3N |
ТКсп - СзНз^50Т |
от 0 до 1,4 % (от 0 до 50 % НКПР) |
±0,084 % (±3 % НКПР) |
|
ТКсп -C3H3N-50 |
от 0 до 1,4 % (от 0 до 50 % НКПР) |
±0,14 % (±5 % НКПР) | |
|
Метилбензол (толуол) С7Н8 |
ТКсп -С7Н8-50Т |
от 0 до 0,5 % (от 0 до 50 % НКПР) |
±0,03 % (±3 % НКПР) |
|
ТКсп -С7Н8-50 |
от 0 до 0,5 % (от 0 до 50 % НКПР) |
±0,05 % (±5 % НКПР) | |
|
Этилбензол С8Н10 |
ТКсп - С8Н1о-37,5Т |
от 0 до 0,3 % (от 0 до 37,5 % НКПР) |
±0,024 % (±3 % НКПР) |
|
н-октан С8Н18 |
ТКсп -С8Н18-50Т |
от 0 до 0,4 % (от 0 до 50 % НКПР) |
±0,024 % (±3 % НКПР) |
|
ТКсп -С8Н18- 50 |
от 0 до 0,4 % (от 0 до 50 % НКПР) |
±0,04 % (±5 % НКПР) | |
|
Этилацетат С4Н8О2 |
ТКсп -С4Н8О2- 50Т |
от 0 до 1,0 % (от 0 до 50 % НКПР) |
±0,06 % (±3 % НКПР) |
|
ТКсп -С4Н8О2- 50 |
от 0 до 1,0 % (от 0 до 50 % НКПР) |
±0,1 % (±5 % НКПР) | |
|
Метилацетат С3Н6О2 |
ТКсп -С3Н6О2- 50Т |
от 0 до 1,55 % (от 0 до 50 % НКПР) |
±0,093 % (±3 % НКПР) |
|
ТКсп -С3Н6О2- 50 |
от 0 до 1,55 % (от 0 до 50 % НКПР) |
±0,16 % (±5 % НКПР) | |
|
Бутилацетат С6Н12О2 |
ТКсп - С6Н12О2-25Т |
от 0 до 0,3 % (от 0 до 25 % НКПР) |
±0,036 % (±3 % НКПР) |
|
ТКсп -С3Н6О2- 50Т |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±0,042 % (±3 % НКПР) | |
|
1,3-бутадиен (дивинил) С4Н6 |
ТКсп -С4Н6- 50Т |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±0,042 % (±3 % НКПР) |
|
ТКсп -С4Н6-50 |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±0,07 % (±5 % НКПР) |
|
Определяемый компонент1) |
Модификация сенсора |
Диапазон измерений определяемого компонента2)3) |
Пределы допускаемой основной абсолютной погрешности |
|
1 |
2 |
3 |
4 |
|
1,2-дихлорэтан |
ТКсп - С2Н4С12-50Т |
от 0 до 3,1 % (от 0 до 50 % НКПР) |
±0,19 % (±3 % НКПР) |
|
C2H4CI2 |
ТКсп - С2Н4С12-50 |
от 0 до 3,1 % (от 0 до 50 % НКПР) |
±0,31 % (±5 % НКПР) |
|
Диметилсульфид |
ТКсп - C2H6S- 50Т |
от 0 до 1,1 % (от 0 до 50 % НКПР) |
±0,066 % (±3 % НКПР) |
|
C2H6S |
ТКсп - C2H6S- 50 |
от 0 до 1,1 % (от 0 до 50 % НКПР) |
±0,11 % (±5 % НКПР) |
|
1-гексен |
ТКсп -СбН12-50Т |
от 0 до 0,6 % (от 0 до 50 % НКПР) |
±0,036 % (±3 % НКПР) |
|
СбН12 |
ТКсп -СбН12- 50 |
от 0 до 0,6 % (от 0 до 50 % НКПР) |
±0,06 % (±5 % НКПР) |
|
2-бутанол (вторбутанол) sЭХ-C4H9OH |
ТКсп -sD\- С4Н9ОН-31,2Т |
от 0 до 0,5 % (от 0 до 31,2 % НКПР) |
±0,051 % (±3 % НКПР) |
|
Винилхлорид С2Н3С1 |
ТКсп -С2Н3С1-50Т |
от 0 до 1,8 % (от 0 до 50 % НКПР) |
±0,11 % (±3 % НКПР) |
|
Циклопропан |
ТКсп -СзНб- 50Т |
от 0 до 1,2 % (от 0 до 50 % НКПР) |
±0,072 % (±3 % НКПР) |
|
СзНб |
ТКсп -СзНб-50 |
от 0 до 1,2 % (от 0 до 50 % НКПР) |
±0,12 % (±5 % НКПР) |
|
Диметиловый эфир |
ТКсп -С2Н6О-50Т |
от 0 до 1,35 % (от 0 до 50 % НКПР) |
±0,081 % (±3 % НКПР) |
|
С2Н6О |
ТКсп -С2Н6О- 50 |
от 0 до 1,35 % (от 0 до 50 % НКПР) |
±0,14 % (±5 % НКПР) |
|
Диэтиловый эфир |
ТКсп -С4Н10О-50Т |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
±0,051 % (±3 % НКПР) |
|
С4Н10О |
ТКсп -С4Н10О- 50 |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
±0,085 % (±5 % НКПР) |
|
Оксид пропилена |
ТКсп -СзНбО-50Т |
от 0 до 0,95 % (от 0 до 50 % НКПР) |
±0,057 % (±3 % НКПР) |
|
СзНбО |
ТКсп -СзНбО- 50 |
от 0 до 0,95 % (от 0 до 50 % НКПР) |
±0,095 % (±5 % НКПР) |
|
Хлорбензол C6H5CI |
ТКсп -СбН5С1-38,4T |
от 0 до 0,5 % (от 0 до 38,4 % НКПР) |
±0,039 % (±3 % НКПР) |
|
2-бутанон (метилэтилкетон) C4H8O |
ТКсп -С4Н8О-50Т |
от 0 до 0,75 % (от 0 до 50 % НКПР) |
±0,045 % (±3 % НКПР) |
|
ТКсп -С4Н8О- 50 |
от 0 до 0,75 % (от 0 до 50 % НКПР) |
±0,075 % (±5 % НКПР) |
|
Определяемый компонент1) |
Модификация сенсора |
Диапазон измерений определяемого компонента2)3) |
Пределы допускаемой основной абсолютной погрешности |
|
1 |
2 |
3 |
4 |
|
2-метил- 2-пропанол (третбутанол) tert-C4H9OH |
ТКсп -tert-С4Н9ОН-50Т |
от 0 до 1,15 % (от 0 до 50 % ЖПР) |
±0,054 % (±3 % ЖПР) |
|
ТКсп -tert- С4Н9ОН-50 |
от 0 до 1,15 % (от 0 до 50 % ЖПР) |
±0,09 % (±5 % ЖПР) | |
|
2-метокси- 2-метилпропан (метилтретбутилов ый эфир) tert-C5Hi2O |
ТКсп -tert- С5Н12О-50Т |
от 0 до 0,8 % (от 0 до 50 % ЖПР) |
±0,048 % (±3 % ЖПР) |
|
ТКсп -tert- С5Н12О-50 |
от 0 до 0,8 % (от 0 до 50 % ЖПР) |
±0,08 % (±5 % ЖПР) | |
|
1,4-диметилбензол (п-КСИлол) Р-С8Н10 |
ТКсп -р-С8Н10-22,2T |
от 0 до 0,2 % (от 0 до 22,2 % ЖПР) |
±0,027 % (±3 % ЖПР) |
|
1,2-диметилбензол (о-ксилол) O-C8H10 |
ТКсп -О-С8Н10- 20T |
от 0 до 0,2 % (от 0 до 20 % ЖПР) |
±0,03 % (±3 % ЖПР) |
|
2-пропанол (изопропанол) i-С3Н7ОН |
ТКсп -i-С3Н7ОН-50 |
от 0 до 1,0 % (от 0 до 50 % ЖПР) |
±0,1 % (±5 % ЖПР) |
|
Аммиак NH3 |
ТКсп -NH3-50Т |
от 0 до 7,5 % (от 0 до 50 % ЖПР) |
±0,45 % (±3 % ЖПР) |
|
ТКсп -NH3-50 |
от 0 до 7,5 % (от 0 до 50 % ЖПР) |
±0,75 % (±5 % ЖПР) | |
|
Октен С8Н16 |
ТКсп -С8Н16- 33,3T |
от 0 до 0,3 % (от 0 до 33,3 % ЖПР) |
±0,027 % (±3 % ЖПР) |
|
2-метилбутан (изопентан) РС5Н12 |
ТКсп -i-C5H12- 50Т |
от 0 до 0,65 % (от 0 до 50 % ЖПР) |
±0,039 % (±3 % ЖПР) |
|
ТКсп -i-C5H12- 50 |
от 0 до 0,65 % (от 0 до 50 % ЖПР) |
±0,065 % (±5 % ЖПР) | |
|
Метантиол (метилмеркаптан) CH3SH |
ТКсп -CH3SH- 50 |
от 0 до 2,05 % (от 0 до 50 % ЖПР) |
±0,21 % (±5 % ЖПР) |
|
Этантиол (этилмеркаптан) C2H5SH |
ТКсп -C2H5SH- 50 |
от 0 до 1,4 % (от 0 до 50 % ЖПР) |
±0,14 % (±5 % ЖПР) |
|
Ацетонитрил C2H3N |
ТКсп -C2H3N- 50 |
от 0 до 1,5 % (от 0 до 50 % ЖПР) |
±0,15 % (±5 % ЖПР) |
|
Диметилдисульфид C2H6S2 |
ТКсп -C2H6S2- 50 |
от 0 до 0,55 % (от 0 до 50 % ЖПР) |
±0,055 % (±5 % ЖПР) |
|
Бензин4)5) |
ТКсп-CH-nH- 50 |
от 0 до 50 % H^OP |
±5 % ЖПР |
|
Дизельное топливо4)6) |
ТКсп-CH-nH- 50 |
от 0 до 50 % H^OP |
±5 % ЖПР |
Окончание таблицы 5
|
Определяемый компонент1) |
Модификация сенсора |
Диапазон измерений определяемого компонента2)3) |
Пределы допускаемой основной абсолютной погрешности |
|
1 |
2 |
3 |
4 |
|
Керосин4)7) |
ТКсп-СН-ПН- 50 |
от 0 до 50 % НКПР |
±5 % НКПР |
|
Уайт-спирит4)8) |
ТКсп-СН-ПН- 50 |
от 0 до 50 % НКПР |
±5 % НКПР |
|
Сумма углеводородов по метану С2-С10 (поверочный компонент метан) |
ТКсп - C2C10CH4-50T |
от 0 до 2,2 % (от 0 до 50 % НКПР) |
±0,13 % (±3 % НКПР) |
|
ТКсп - C2C10CH4-50 |
от 0 до 2,2 % (от 0 до 50 % НКПР) |
±0,22 % (±5 % НКПР) | |
|
ТКсп- C2C10 CH4-3000 |
от 0 до 3000 мг/м3 |
от 0 до 500 мг/м3 включ. ±50 мг/м3 св. 500 до 3000 мг/м3 ± (0,152-X - 15,6) | |
|
Сумма углеводородов С2-С10 (поверочный компонент пропан) |
ТКсп - C2C10C3H8-50T |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
±0,051 % (±3 % НКПР) |
|
ТКсп- C2C10C3H8-50 |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
±0,085 % (±5 % НКПР) | |
|
ТКсп- C2C10 C3H8-3000 |
от 0 до 3000 мг/м3 |
от 0 до 500 мг/м3 включ. ±50 мг/м3 св.500 до 3000 мг/м3 ± (0,152-X - 15,6) | |
X - содержание определяемого компонента в поверочной газовой смеси, мг/м3. | |||
Таблица 6 - Метрологические характеристики с электрохимическим сенсором (ЭХ)
|
Определяемый компонент1) |
Модификация сенсора |
Диапазон измерений2) определяемого компонента |
Пределы допускаемой основной погрешности, % | ||
|
объемной доли, % (млн-1) |
массовой концентраци и3), мг/м3 |
приведе нной к ВПИ |
относит ельной | ||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Сероводород НзБ |
ЭХсп-^-7,1 |
от 0 до 7,1млн-1 |
от 0 до 10,0 включ. |
±15 |
- |
|
ЭХсп-^-20 |
от 0 до 10 млн-1 включ. |
от 0 до 14,2 включ. |
±10 |
- | |
|
св. 10 до 20 млн- 1 |
св. 14,2 до 28,4 |
- |
±10 | ||
|
ЭХсп-^-50 |
от 0 до 5 млн-1 включ. |
от 0 до 7,1 включ. |
±15 |
- | |
|
св. 5 до 50млн-1 |
св. 7,1 до 71 |
- |
±15 | ||
|
ЭХоп-НзБ-ЮО |
от 0 до 10 млн-1 включ. |
от 0 до 14,2 включ. |
±10 |
- | |
|
св. 10 до 100 млн-1 |
св. 14,2 до 142 |
- |
±10 | ||
|
ЭХсп-^-200 |
от 0 до 20 млн-1 включ. |
от 0 до 28,4 включ. |
±15 |
- | |
|
св. 20 до 200млн-1 |
св. 28,4 до 284 |
- |
±15 | ||
|
ЭХсп-^-2000 |
от 0 до 200 млн-1 включ. |
от 0 до 284 включ. |
±15 |
- | |
|
св. 200 до 2000 млн-1 |
св. 284 до 2840 |
- |
±15 | ||
|
Оксид этилена C2H4O |
ЭХсп-С2Н4О-5 |
от 0 до 0,5 млн-1 включ. |
от 0 до 0,915 включ. |
±20 |
- |
|
св. 0,5 до 5 млн-1 |
св. 0,915 до 9,15 |
- |
±20 | ||
|
ЭХсп-С2Н4О-20 |
от 0 до 5 млн-1 включ. |
от 0 до 9,15 включ. |
±20 |
- | |
|
св. 5 до 20млн-1 |
св. 9,15 до 36,6 |
- |
±20 | ||
|
Хлористый водород HCL |
ЭХси-HCI .-30 |
от 0 до 3 млн-1 включ. |
от 0 до 4,56 включ. |
±20 |
- |
|
св. 3 до 30млн-1 |
св. 4,56 до 45,6 |
- |
±20 | ||
|
Определяемый компонент^ |
Модификация сенсора |
Диапазон измерений2) определяемого компонента |
Пределы допускаемой основной погрешности, % | ||
|
объемной доли, % (млн-1) |
массовой концентрации 3), мг/м3 |
привед енной к ВПИ |
относит ельной | ||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Фтористый водород HF |
ЭХсп-НР-5 |
от 0 до 0,1млн-1 включ. |
от 0 до 0,08 включ. |
±20 |
- |
|
св. 0,1 до 5 млн-1 |
св. 0,08 до 4,15 |
- |
±20 | ||
|
ЭХсп-HF-lO |
от 0 до 1 млн-1 включ. |
от 0 до 0,8 включ. |
±20 |
- | |
|
св. 1 до 10млн-1 |
св. 0,8 до 8,3 |
- |
±20 | ||
|
Озон O3 |
ЭХсп-Оз-0,25 |
от 0 до 0,05 млн- 1 включ. |
от 0 до 0,1 включ. |
±20 |
- |
|
св. 0,05 до 0,25 млн-1 |
св. 0,1 до 0,5 |
- |
±20 | ||
|
ЭХсп-Оз-1 |
от 0 до 0,1 млн-1 включ. |
от 0 до 0,2 включ. |
±20 |
- | |
|
св. 0,1 до 1 млн-1 |
св. 0,2 до 2 |
- |
±20 | ||
|
Моносилан (силан) SiH4 |
ЭХсп^Н4-50 |
от 0 до 10 млн-1 включ. |
от 0 до 13,4 включ. |
±20 |
- |
|
св. 10 до 50 млн-1 |
св. 13,4 до 67 |
- |
±20 | ||
|
Оксид азота NO |
ЭХсп-№О-50 |
от 0 до 5 млн-1 включ. |
от 0 до 6,25 включ. |
±20 |
- |
|
св. 5 до 50млн-1 |
св. 6,25 до 62,5 |
- |
±20 | ||
|
ЭХсп-№О-250 |
от 0 до 50 млн-1 включ. |
от 0 до 62,5 включ. |
±20 |
- | |
|
св. 50 до 250 млн-1 |
св. 62,5 до 312,5 |
- |
±20 | ||
|
Диоксид азота NO2 |
ЭХсп-^2-20 |
от 0 до 1 млн-1 включ. |
от 0 до 1,91 включ. |
±20 |
- |
|
св. 1 до 20млн-1 |
св. 1,91 до 38,2 |
- |
±20 | ||
|
Аммиак NH3 |
ЭХсп-ЫНз-100 |
от 0 до 10 млн-1 включ. |
от 0 до 7,1 включ. |
±20 |
- |
|
св. 10 до 100 млн-1 |
св. 7,1 до 71 |
- |
±20 | ||
|
Определяемый компонент^ |
Модификация сенсора |
Диапазон измерений2) определяемого компонента |
Пределы допускаемой основной погрешности, % | ||
|
объемной доли, % (млн-1) |
массовой концентраци и3), мг/м3 |
приведе нной к ВПИ |
относи тельно й | ||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Аммиак NH3 |
ЭХсп-ЫНз-500 |
от 0 до 30 млн-1 включ. |
от 0 до 21,3 включ. |
±20 |
- |
|
св. 30 до 500 млн-1 |
св. 21,3 до 355 |
- |
±20 | ||
|
ЭХсп- NH3-1000 |
от 0 до 100 млн-1 включ. |
от 0 до 71 включ. |
±20 |
- | |
|
св. 100 до 1000 млн-1 |
св. 71 до 710 |
- |
±20 | ||
|
Цианистый водород HCN |
ЭХсп-HCN-lO |
от 0 до 0,5млн-1 включ. |
от 0 до 0,56 включ. |
±15 |
- |
|
св. 0,5 до 10 млн-1 |
св. 0,56 до 11,2 |
- |
±15 | ||
|
ЭХСц-НС\-15 |
от 0 до 1 млн-1 включ. |
от 0 до 1,12 включ. |
±15 |
- | |
|
св. 1 до 15млн-1 |
св. 1,12 до 16,8 |
- |
±15 | ||
|
ЭХСц-НСХ-3С) |
от 0 до 5 млн-1 включ. |
от 0 до 5,6 включ. |
±15 |
- | |
|
св. 5 до 30 млн-1 |
св. 5,6 до 33,6 |
- |
±15 | ||
|
ЭХсп-HCN-lOO |
от 0 до 10 млн-1 включ. |
от 0 до 11,2 включ. |
±15 |
- | |
|
св. 10 до 100 млн-1 |
св. 11,2 до 112 |
- |
±15 | ||
|
Оксид углерода CO |
ЭХсп-СО-200 |
от 0 до 15 млн-1 включ. |
от 0 до 17,4 включ. |
±20 |
- |
|
св. 15 до 200 млн-1 |
св. 17,4 до 232 |
- |
±20 | ||
|
ЭХсп-СО-500 |
от 0 до 15 млн-1 включ. |
от 0 до 17,4 включ. |
±20 |
- | |
|
св. 15 до 500 млн-1 |
св. 17,4 до 580 |
- |
±20 | ||
|
Определяемый компонент^ |
Модификация сенсора |
Диапазон измерений2) определяемого компонента |
Пределы допускаемой основной погрешности, % | ||
|
объемной доли, % (млн-1) |
массовой концентрац ии3), мг/м3 |
приведен ной к ВПИ |
относи тельно й | ||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Оксид углерода CO |
ЭХсп-СО-5000 |
от 0 до 1000 млн-1 включ. |
от 0 до 1160 включ. |
±20 |
- |
|
св. 1000 до 5000 млн-1 |
св. 1160 до 5800 |
- |
±20 | ||
|
Диоксид серы SO2 |
ЭХсп^О22-5 |
от 0 до 1 млн-1 включ. |
от 0 до 2,66 включ. |
±20 |
- |
|
св. 1 до 5 млн-1 |
св. 2,66 до 13,3 |
- |
±20 | ||
|
ЭХсп^О2-15 |
от 0 до 5 млн-1 включ. |
от 0 до 13,3 включ. |
±20 |
- | |
|
св. 5 до 15 млн-1 |
св. 13,3 до 39,9 |
- |
±20 | ||
|
ЭХсп^О2-20 |
от 0 до 5 млн-1 включ. |
от 0 до 13,3 включ. |
±20 |
- | |
|
св. 5 до 20 млн-1 |
св. 13,3 до 53,2 |
- |
±20 | ||
|
ЭХсп^О2-50 |
от 0 до 10 млн-1 включ. |
от 0 до 26,6 включ. |
±20 |
- | |
|
св. 10 до 50 млн-1 |
св. 26,6 до 133 |
- |
±20 | ||
|
ЭХи-БОз-ЮО |
от 0 до 10 млн-1 включ. |
от 0 до 26,6 включ. |
±20 |
- | |
|
св. 10 до 100 млн- 1 |
св. 26,6 до 266 |
- |
±20 | ||
|
ЭХсп^О2-2000 |
от 0 до 100 млн-1 включ. |
от 0 до 266 включ. |
±20 |
- | |
|
св. 100 до 2000 млн-1 |
св. 266 до 5320 |
- |
±20 | ||
|
Хлор Cl 2 |
ЭХсп-С12-5 |
от 0 до 0,3 млн-1 включ. |
от 0 до 0,88 включ. |
±20 |
- |
|
св. 0,3 до 5 млн-1 |
св. 0,88 до 14,75 |
- |
±20 | ||
|
Определяемый компонент^ |
Модификация сенсора |
Диапазон измерений2) определяемого компонента |
Пределы допускаемой основной погрешности, % | ||
|
объемной доли, % (млн-1) |
массовой концентра ции3), мг/м3 |
приведен ной к ВПИ |
относи тельно й | ||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Хлор Cl 2 |
ЭХсп-С12-15 |
от 0 до 5 млн-1 включ. |
от 0 до 14,7 включ. |
±20 |
- |
|
св. 5 до 15 млн-1 |
св. 14,7 до 44,2 |
- |
±20 | ||
|
ЭХсп-С12-20 |
от 0 до 5 млн-1 включ. |
от 0 до 14,7 включ. |
±20 |
- | |
|
св. 5 до 20млн-1 |
св. 14,7 до 59 |
- |
±20 | ||
|
Кислород О2 |
ЭХсп-02-30 |
от 0 до 10 % включ. |
- |
±5 |
- |
|
св. 10 до 30 % |
- |
- |
±5 | ||
|
Водород Н2 |
ЭХсп-Н2-1000 |
от 0 до 100 млн-1 включ. |
от 0 до 8,0 включ. |
±10 |
- |
|
св. 100 до 1000 млн-1 |
св. 8,0 до 80,0 |
- |
±10 | ||
|
ЭХсп-Н2-10000 |
от 0 до 1000 млн-1 включ. |
от 0 до 80,0 включ. |
±10 |
- | |
|
ЭХсп-Н2-20000 |
от 0 до 10000 млн-1 включ. |
от 0 до 800 включ. |
±10 |
- | |
|
св. 10000 до 20000 млн-1 |
св. 800 до 1600 |
- |
±10 | ||
|
Формальдегид СН2О |
ЭХсп-СН2О-10 |
от 0 до 0,4млн-1 включ. |
от 0 до 0,5 включ. |
±20 |
- |
|
св. 0,4 до 10 млн-1 |
св. 0,5 до 12,5 |
- |
±20 | ||
|
Несимметричн ый диметилгидраз ин СШ»^ |
ЭХсп- С2Н№-0,5 |
от 0 до 0,12 млн-1 включ. |
от 0 до 0,3 включ. |
±20 |
- |
|
св. 0,12 до 0,5 млн-1 |
св. 0,3 до 1,24 |
- |
±20 | ||
|
Определяемы й компонент^ |
Модификация сенсора |
Диапазон измерений2) определяемого компонента |
Пределы допускаемой основной погрешности, % | ||
|
объемной доли, % (млн-1) |
массовой концентрац ии3), мг/м3 |
приведен ной к ВПИ |
относите льной | ||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Метанол СНзОН |
ЭХсп- СНзОН-20 |
от 0 до 5 млн-1 включ. |
от 0 до 6,65 включ. |
±20 |
- |
|
св. 5 до 20млн-1 |
св. 6,65 до 26,6 |
- |
±20 | ||
|
ЭХсп- СНзОН-50 |
от 0 до 5 млн-1 включ. |
от 0 до 6,65 включ. |
±20 |
- | |
|
св. 5 до 50млн-1 |
св. 6,65 до 66,5 |
- |
±20 | ||
|
ЭХсп- CH3OH-100 |
от 0 до 10 млн-1 включ. |
от 0 до 13,3 включ. |
±20 |
- | |
|
св. 10 до 100млн-1 |
св. 13,3 до 133 |
- |
±20 | ||
|
ЭХсп- CH3OH-200 |
от 0 до 20 млн-1 включ. |
от 0 до 26,6 включ. |
±20 |
- | |
|
св. 20 до 200 млн-1 |
св. 26,6 до 266,0 |
- |
±20 | ||
|
ЭХсп- CH3OH-1000 |
от 0 до 100 млн-1 включ. |
от 0 до 133,0 включ. |
±20 |
- | |
|
св. 100 до 1000 млн-1 |
св. 133,0 до 1330 |
- |
±20 | ||
|
Этантиол (этилмеркап-тан) C2H5SH |
ЭХсп- С2Н5SH-4 |
от 0 до 0,4 млн-1 включ. |
от 0 до 1 включ. |
±20 |
- |
|
св. 0,4 до 4 млн-1 |
св. 1 до 10 |
- |
±20 | ||
|
Определяемый компонент^ |
Модификация сенсора |
Диапазон измерений2) определяемого компонента |
Пределы допускаемой основной погрешности, % | ||
|
объемной доли, % (млн-1) |
массовой концентраци и3), мг/м3 |
приведе нной к ВПИ |
относ итель ной | ||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Метантиол (метилмер-каптан) CH3SH |
ЭХсп-СНзSH-4 |
от 0 до 0,4млн-1 включ. |
от 0 до 0,8 включ. |
±20 |
- |
|
св. 0,4 до 4 млн-1 |
св. 0,8 до 8 |
- |
±20 | ||
|
Карбонилхлорид (фосген) СОСЪ |
ЭХсп-СОС12-1 |
от 0 до 0,1 млн-1 включ. |
от 0 до 0,41 включ. |
±20 |
- |
|
св. 0,1 до 1 млн-1 |
св.0,41 до 4,11 |
- |
±20 | ||
|
ЭХсп-СОС12-4 |
от 0 до 0,2 млн-1 включ. |
от 0 до 0,82 включ. |
±20 |
- | |
|
Фтор F2 |
ЭХп^2-1 |
от 0 до 0,1 млн-1 включ. |
от 0 до 0,16 включ. |
±20 |
- |
|
св. 0,1 до 1 млн-1 |
св.0,16 до 1,58 |
- |
±20 | ||
|
Фосфин РНз |
ЭХсп-РНз-1 |
от 0 до 0,1 млн-1 включ. |
от 0 до 0,14 включ. |
±20 |
- |
|
св. 0,1 до 1 млн-1 |
св. 0,14 до 1,41 |
- |
±20 | ||
|
ЭХп-РНз-10 |
от 0 до 1 млн-1 включ. |
от 0 до 1,41 включ. |
±20 |
- | |
|
св. 1 до 10 млн-1 |
св.1,41 до 14,1 |
- |
±20 | ||
|
Арсин AsH3 |
ЭХсп-Asft-l |
от 0 до 0,1 млн-1 включ. |
от 0 до 0,32 включ. |
±20 |
- |
|
св. 0,1 до 1 млн-1 |
св.0,32 до 3,24 |
- |
±20 | ||
|
Уксусная кислота C2H4O2 |
ЭХсп-С2Н4О2- 10 |
от 0 до 2 млн-1 включ. |
от 0 до 5 включ. |
±20 |
- |
|
св. 2 до 10млн-1 |
св. 5 до 25 |
- |
±20 | ||
|
ЭХсп-С2Н4О2- 30 |
от 0 до 5 млн-1 включ. |
от 0 до 12,5 включ. |
±20 |
- | |
|
св. 5 до 30млн-1 |
св.12,5 до 75,0 |
- |
±20 | ||
Окончание таблицы 6
|
Определяемый компонент1) |
Модификация сенсора |
Диапазон измерений2) определяемого компонента |
Пределы допускаемой основной погрешности, % | ||
|
объемной доли, % (млн-1) |
массовой концентраци и3), мг/м3 |
приведе нной к ВПИ |
относи тельно й | ||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Гидразин N2H4 |
ЭХспАЧ 1.1-2 |
от 0 до 0,2 млн-1 включ. |
от 0 до 0,26 включ. |
±20 |
- |
|
св. 0,2 до 2 млн-1 |
св. 0,26 до 2,66 |
- |
±20 | ||
1) - при контроле компонентов, указанных в Руководстве по эксплуатации, но
не приведённых в таблице, газоанализаторы применяются для определения содержания компонентов по методикам измерений (МИ), разработанным и аттестованным в соответствии с ГОСТ Р 8.563-2009;
-
2) - диапазоны измерений конкретных газоанализаторов можно изменять внутри указанных в таблице диапазонов. Диапазон показаний выходных сигналов соответствует диапазону от 0 до 100 % НКПР или диапазону измерений;
-
3) - пересчет значений объемной доли Х, млн-1, в массовую концентрацию С, мг/м3, проводят по формуле: C=X^M/Vm, где С - массовая концентрация компонента, мг/м3; M - молярная масса компонента, г/моль; Vm - молярный объем газа-разбавителя -воздуха, равный 24,06, при условиях (20 С и 101,3 кПа по ГОСТ 12.1.005-88), дм3/моль.
Таблица 7 - Метрологические характеристики с фотоионизационным сенсором (ФИ)
|
Определяемый компонент1) |
Модификация сенсора |
Диапазон измерений2) определяемого компонента |
Пределы допускаемой основной погрешности, % | ||
|
объемной доли, % (млн-1) |
массовой концентрации3) , мг/м3 |
привед енной к ВПИ |
относи тельно й | ||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Винилхлорид C2H3CI |
ФИсп-С2Н3С1-10 |
от 0 до 1,9 включ. |
от 0 до 5 включ. |
±20 |
- |
|
св. 1,9 до 10 |
св. 5 до 26 |
- |
±20 | ||
|
ФИсп-С2Н3С1-100 |
от 0 до 10 включ. |
от 0 до 26 включ. |
±20 |
- | |
|
св. 10 до 100 |
св. 26 до 260 |
- |
±20 | ||
|
ФИсп-С2Н3С1-500 |
от 0 до 500 |
от 0 до 260 включ. |
±20 |
- | |
|
св. 100 до 500 |
св. 260 до 1300 |
- |
±20 | ||
|
ФИсп-С2Н3С1- 1000 |
от 0 до 500 |
от 0 до 1295 |
±25 |
- | |
|
Определяемый компонент^ |
Модификация сенсора |
Диапазон измерений2) определяемого компонента |
Пределы допускаемой основной погрешности, % | ||
|
объемной доли, % (млн-1) |
массовой концентрации3) , мг/м3 |
привед енной к ВПИ |
относи тельно й | ||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Бензол СбНб |
ФИсп- СбНб-10 |
от 0 до 4,6 включ. |
от 0 до 15 включ. |
±20 |
- |
|
св. 4,6 до 10 |
св. 15 до 32,5 |
- |
±20 | ||
|
ФИсп- СбНб-100 |
от 0 до 10 включ. |
от 0 до 32,5 включ. |
±20 |
- | |
|
св. 10 до 100 |
св. 32,5 до 325 |
- |
±20 | ||
|
ФИсп- СбНб-500 |
от 0 до 100 включ. |
от 0 до 325 включ. |
±20 |
- | |
|
св. 100 до 500 |
св. 325 до 1625 |
- |
±20 | ||
|
ФИсп-СбНб- 1000 |
от 0 до 500 |
от 0 до 1625 |
±25 |
- | |
|
Этилбензол C8H10 |
ФИсп-С8Н10-1О |
от 0 до 2 включ. |
от 0 до 8,8 включ. |
±20 |
- |
|
св. 2 до 10 |
св. 8,8 до 44,1 |
- |
±20 | ||
|
ФИсп- C8H1O-100 |
от 0 до 10 включ. |
от 0 до 44,1 включ. |
± 15 |
- | |
|
св. 10 до 100 |
св. 44,1 до 441 |
- |
± 15 | ||
|
ФИсп-С8Н1о-500 |
от 0 до 100 включ. |
от 0 до 441 включ. |
± 15 |
- | |
|
св. 100 до 500 |
св. 441 до 2205 |
- |
± 15 | ||
|
ФИсп-С8Н10- 1000 |
от 0 до 500 |
от 0 до 2205 |
± 25 |
- | |
|
Фенилэтилен (стирол) (винилбензол) C8H8 |
ФИсп- C8H8-10 |
от 0 до 2 включ. |
от 0 до 8,6 включ. |
±20 |
- |
|
св. 2 до 10 |
св. 8,6 до 43,3 |
- |
±20 | ||
|
ФИсп- C8H8-40 |
от 0 до 6,9 включ. |
от 0 до 29,9 включ. |
±20 |
- | |
|
св. 6,9 до 40 |
св. 29,9 до 173,2 |
- |
±20 | ||
|
ФИсп-С8Н8-500 |
от 0 до 100 включ. |
от 0 до 433 включ. |
±20 |
- | |
|
св. 100 до 500 |
св. 433 до 2165 |
- |
±20 | ||
|
ФИсп-С8Н8- 1000 |
от 0 до 500 |
от 0 до 2165 |
±20 |
- | |
|
н- пропилацетат C5H10O2 |
ФИсп- C5H10O2-10 |
от 0 до 2 включ. |
от 0 до 8,5 включ. |
±20 |
- |
|
св. 2 до 10 |
св. 8,5 до 42,5 |
- |
±20 | ||
|
Определяемый компонент1) |
Модификация сенсора |
Диапазон измерений2) определяемого компонента |
Пределы допускаемой основной погрешности, % | ||
|
объемной доли, % (млн-1) |
массовой концентрации3) , мг/м3 |
привед енной к ВПИ |
относи тельно й | ||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
н-пропилацетат C5H10O2 |
ФИсп- C5H10O2-100 |
от 0 до 30 включ. |
от 0 до 127,5 включ. |
±20 |
- |
|
св. 30 до 100 |
св. 127,5 до 425 |
- |
±20 | ||
|
Эпихлоргидрин C3H5CIO |
ФИсп- C3H5C1O-10 |
от 0 до 2 включ. |
от 0 до 7,7 включ. |
±20 |
- |
|
св. 2 до 10 |
св. 7,7 до 38,5 |
- |
±20 | ||
|
Хлористый бензил C7H7CI |
ФИсп- C7H7C1-10 |
от 0 до 2 включ. |
от 0 до 10,5 включ. |
±20 |
- |
|
св. 2 до 10 |
св. 10,5 до 52,67 |
- |
±20 | ||
|
Фурфуриловый спирт C5H6O2 |
ФИсп-С5НбО2- 10 |
от 0 до 2 включ. |
от 0 до 8,6 включ. |
±20 |
- |
|
св. 2 до 10 |
св. 8,6 до 40,8 |
- |
±20 | ||
|
Этанол C2H5OH |
ФИсп- C2H5OH-10 |
от 0 до 2 включ. |
от 0 до 3,84 включ. |
± 20 |
- |
|
св. 2 до 10 |
св.3,84 до 19,2 |
- |
± 20 | ||
|
ФИсп- C2H5OH-100 |
от 0 до 10 включ. |
от 0 до 19,2 включ. |
± 20 |
- | |
|
св. 10 до 100 |
св.19,2 до 192 |
- |
± 20 | ||
|
ФИсп- C2H5OH-1000 |
от 0 до 500 |
от 0 до 960 |
± 20 |
- | |
|
ФИсп- C2H5OH-2000 |
от 0 до 500 включ. |
от 0 до 960 включ. |
± 15 |
- | |
|
св. 500 до 2000 |
св. 960 до 3840 |
- |
± 15 | ||
|
Моноэтанолами н (2-аминоэтанол) C2H7NO |
ФИсп- C2H7NO-3 |
от 0 до 0,2 включ. |
от 0 до 0,5 включ. |
± 20 |
- |
|
св. 0,2 до 3 |
св. 0,5 до 7,6 |
- |
± 20 | ||
|
ФИсп- C2H7NO-10 |
от 0 до 2 включ. |
от 0 до 5,1 включ. |
± 20 |
- | |
|
св. 2 до 10 |
св. 5,1 до 25,4 |
- |
± 20 | ||
|
Определяемый компонент^ |
Модификаци я сенсора |
Диапазон измерений2) определяемого компонента |
Пределы допускаемой основной погрешности, % | ||
|
объемной доли, % (млн-1) |
массовой концентрации3) , мг/м3 |
привед енной к ВПИ |
относи тельно й | ||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Формальдегид СН2О |
ФИсп- CH2O-10 |
от 0 до 0,4 включ. |
от 0 до 0,5 включ. |
± 20 |
- |
|
св. 0,4 до 10 |
св. 0,5 до 12,5 |
- |
± 20 | ||
|
2-пропанол (изопропанол) i-С3Н7ОН |
ФИсп-i- C3H7OH-10 |
от 0 до 4 включ. |
от 0 до 10 включ. |
± 20 |
- |
|
св. 4 до 10 |
св. 10 до 25 |
- |
± 20 | ||
|
ФИсп-i- C3H7OH-100 |
от 0 до 20 включ. |
от 0 до 50 включ. |
± 20 |
- | |
|
св. 20 до 100 |
св. 50 до 250 |
- |
± 20 | ||
|
Уксусная кислота C2H4O2 |
ФИсп- C2H4O2-10 |
от 0 до 2 включ. |
от 0 до 5 включ. |
± 20 |
- |
|
св. 2 до 10 |
св. 5 до 25 |
- |
± 20 | ||
|
ФИсп- C2H4O2-100 |
от 0 до 100 |
от 0 до 250 |
±20 |
- | |
|
2-метилпропен (изобутилен) (ЛОС по изобутилену) i-C4H8 |
ФИсп-i- C4H8-10 |
от 0 до 2 включ. |
от 0 до 4,6 включ. |
±20 |
- |
|
св. 2 до 10 |
св. 4,6 до 23,3 |
- |
±20 | ||
|
ФИсп-i- C4H8-100 |
от 0 до 10 включ. |
от 0 до 23,3 включ. |
±20 |
- | |
|
св. 10 до 100 |
св. 23,3 до 233 |
- |
±20 | ||
|
ФИсп-i- C4H8-1000 |
от 0 до 100 включ. |
от 0 до 233 включ. |
±15 |
- | |
|
св. 100 до 1000 |
св. 233 до 2330 |
- |
±15 | ||
|
ФИсп-i- C4H8-6000 |
от 0 до 500 включ. |
от 0 до 1165 включ. |
±15 |
- | |
|
св. 500 до 6000 |
св. 1165 до 13980 |
- |
±15 | ||
|
1-бутанол C4H9OH |
ФИсп- C4H9OH-10 |
от 0 до 3,2 включ. |
от 0 до 9,9 включ. |
±20 |
- |
|
св. 3,2 до 10 |
св. 9,9 до 30,8 |
- |
±20 | ||
|
ФИсп- C4H9OH-40 |
от 0 до 9,7 включ. |
от 0 до 29,9 включ. |
±20 |
- | |
|
св. 9,7 до 40 |
св. 29,9 до 123,3 |
- | |||
|
Определяемый компонент^ |
Модифика ция сенсора |
Диапазон измерений2) определяемого компонента |
Пределы допускаемой основной погрешности, % | ||
|
объемной доли, % (млн-1) |
массовой концентрации3), мг/м3 |
приве денно й к ВПИ |
относи тельно й | ||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
1-бутанол C4H9OH |
ФИсп-C4H9OH-100 |
от 0 до 10 включ. |
от 0 до 30,8 включ. |
±20 |
- |
|
св. 10 до 100 |
св. 29,9 до 123,3 |
- |
±20 | ||
|
Диэтиламин C4H11N |
ФИсп- C4H11N-10 |
от 0 до 3 включ. |
от 0 до 9,1 включ. |
±20 |
- |
|
св. 3 до 10 |
св. 9,1 до 30,4 |
- |
±20 | ||
|
ФИсп- C4H11N-40 |
от 0 до 9,8 включ. |
от 0 до 29,8 включ. |
±20 |
- | |
|
св. 9,8 до 40 |
св. 29,8 до 121,6 |
- |
±20 | ||
|
ФИсп- C4H11N-100 |
от 0 до 10 включ. |
от 0 до 30,4 включ. |
±20 |
- | |
|
св. 10 до 100 |
Св. 30,4 до 304 |
- |
±20 | ||
|
Метанол CH3OH |
ФИсп- CH3OH-10 |
от 0 до 3,75 включ. |
от 0 до 4,98 включ. |
±15 |
- |
|
св. 3,75 до 10 |
св. 4,98 до 13,3 |
- |
±15 | ||
|
ФИсп- CH3OH-40 |
от 0 до 11,2 включ. |
от 0 до 14,9 включ. |
±15 |
- | |
|
св. 11,2 до 40 |
св. 14,9 до 53,2 |
- |
±15 | ||
|
ФИсп- CH3OH-100 |
от 0 до 10 включ. |
от 0 до 13,3 включ. |
±20 |
- | |
|
св. 10 до 40 |
св. 13,3 до 133 |
- |
±20 | ||
|
Метилбензол (толуол) C7H8 |
ФИсп- C7H8-10 |
от 0 до 2 включ. |
от 0 до 7,66 включ. |
±20 |
- |
|
св. 2 до 10 |
св. 7,66 до 38,3 |
- |
±20 | ||
|
ФИсп- C7H8-40 |
от 0 до 13 включ. |
от 0 до 49,8 включ. |
±15 |
- | |
|
св. 13 до 40 |
св. 49,8 до 153,3 |
- |
±15 | ||
|
ФИсп- C7H8-100 |
от 0 до 13 включ. |
от 0 до 49,8 включ. |
±15 |
- | |
|
св. 13 до 100 |
св. 49,8 до 383 |
- |
±15 | ||
|
Фенол C6H5OH |
ФИсп- C6H5OH-3 |
от 0 до 0,25 включ. |
от 0 до 0,98 включ. |
±20 |
- |
|
св. 0,25 до 3 |
св. 0,98 до 11,74 |
- |
±20 | ||
|
Определяемый компонент^ |
Модифика ция сенсора |
Диапазон измерений2) определяемого компонента |
Пределы допускаемой основной погрешности, % | ||
|
объемной доли, % (млн-1) |
массовой концентрации3), мг/м3 |
приве денно й к ВПИ |
относи тельно й | ||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Фенол C6H5OH |
ФИсп- C6H5OH-10 |
от 0 до 2 включ. |
от 0 до 7,8 включ. |
±20 |
- |
|
св. 2 до 10 |
св. 7,8 до 39,1 |
- |
±20 | ||
|
ФИсп- C6H5OH- 100 |
от 0 до 10 включ. |
от 0 до 8,82 включ. |
±20 |
- | |
|
св. 10 до 100 |
св. 8,82 до 44,1 |
- |
±20 | ||
|
1,2- диметилбензол (о-КСИЛол) O-C8H10 |
ФИсп-m- C8H10-10 |
от 0 до 2 включ. |
от 0 до 8,82 включ. |
±20 |
- |
|
св. 2 до 10 |
св. 8,82 до 44,1 |
- |
±20 | ||
|
ФИсп-О- C8H1O-100 |
от 0 до 10 включ. |
от 0 до 44,2 включ. |
±15 |
- | |
|
св. 10 до 100 |
св. 44,2 до 442 |
- |
±15 | ||
|
1,3- диметилбензол (м-ксилол) m-C8H10 |
ФИсп-m- C8H10-10 |
от 0 до 2 включ. |
от 0 до 8,82 включ. |
±20 |
- |
|
св. 2 до 10 |
св. 8,82 до 44,1 |
- |
±20 | ||
|
ФИсп-m- C8H1O-100 |
от 0 до 10 включ. |
от 0 до 44,2 включ. |
±15 |
- | |
|
св. 10 до 100 |
св. 44,2 до 442 |
- |
±15 | ||
|
1,4-диметилбензол (п-ксилол) p-C8H10 |
ФИсп-m- C8H10-10 |
от 0 до 2 включ. |
от 0 до 8,82 включ. |
±20 |
- |
|
св. 2 до 10 |
св. 8,82 до 44,1 |
- |
±20 | ||
|
ФИсп-p- C8H10-100 |
от 0 до 10 включ. |
от 0 до 44,2 включ. |
±15 |
- | |
|
св. 10 до 100 |
св. 44,2 до 442 |
- |
±15 | ||
|
Гексафторид серы SF6 |
ФИсп-p- SF6-10 |
от 0 до 2 включ. |
от 0 до 12,16 включ. |
±20 |
- |
|
св. 2 до 10 |
св. 12,16 до 60,8 |
- |
±20 | ||
|
ФИсп-p- SF6-100 |
от 0 до 10 включ. |
от 12,16 до 60,8 включ. |
±20 |
- | |
|
св. 10 до 100 |
св. 60,8 до 608 |
- |
±20 | ||
|
Фосфин PH3 |
ФИсп- PH3-10 |
от 0 до 1 включ. |
от 0 до 1,4 включ. |
±20 |
- |
|
св. 1 до 10 |
св. 1,4 до 14,1 |
- |
±20 | ||
|
Определяемы й компонент^ |
Модификация сенсора |
Диапазон измерений2) определяемого компонента |
Пределы допускаемой основной погрешности, % | ||
|
объемной доли, % (млн-1) |
массовой концентрации3), мг/м3 |
приве денно й к ВПИ |
относи тельно й | ||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Нафталин С10Н8 |
ФИсп- C10H8-10 |
от 0 до 3,7 включ. |
от 0 до 19,7 включ. |
±20 |
- |
|
св. 3,7 до 10 |
св. 19,7 до 53,3 |
- |
±20 | ||
|
Бром ВГ2 |
ФИсп- ВГ2-2 |
от 0 до 0,2 включ. |
от 0 до 1,33 включ. |
±20 |
- |
|
Аммиак NH3 |
ФИсп- NH3-100 |
от 0 до 20 включ. |
от 0 до 14,2 включ. |
±15 |
- |
|
св. 20 до 100 |
св. 14,2 до 71 |
- |
±15 | ||
|
ФИсп- NH3-1000 |
от 0 до 100 включ. |
от 0 до 71 включ. |
±15 |
- | |
|
св. 100 до 1000 |
св. 71 до 710 |
- |
±15 | ||
|
Этантиол (этилмеркаптан) С2Н5SH |
ФИсп- C2H5SH-10 |
от 0 до 0,4 включ. |
от 0 до 1 включ. |
±20 |
- |
|
св. 0,4 до 10 |
св. 1 до 25,8 |
- |
±20 | ||
|
ФИсп- C2H5SH-20 |
от 0 до 2 включ. |
от 0 до 5,16 включ. |
±20 |
- | |
|
св. 2 до 20 |
св. 5,16 до 51,6 |
- |
±20 | ||
|
Метантиол (метилмеркапта н) CH3SH |
ФИсп- CH3SH-10 |
от 0 до 0,4 включ. |
от 0 до 0,8 включ. |
±20 |
- |
|
св. 0,4 до 10 |
св. 0,8 до 20 |
- |
±20 | ||
|
ФИсп- CH3SH-20 |
от 0 до 2 включ. |
от 0 до 4 включ. |
±20 |
- | |
|
св. 2 до 20 |
св. 4 до 40 |
- |
±20 | ||
|
Этилацетат C4H8O2 |
ФИсп- C4H8O2-100 |
от 0 до 13 включ. |
от 0 до 47,6 включ. |
±20 |
- |
|
св. 13 до 100 |
св. 47,6 до 366 |
- |
±20 | ||
|
Бутилацетат C6H12O2 |
ФИсп- C6H12O2-50 |
от 0 до 5 включ. |
от 0 до 24,15 включ. |
±20 |
- |
|
св. 5 до 50 |
св. 24,15 до 241,5 |
- |
±20 | ||
|
ФИсп- C6H12O2-100 |
от 0 до 10 включ. |
от 0 до 48,3 включ. |
±20 |
- | |
|
св. 10 до 100 |
св. 48,3 до 483 |
- |
±20 | ||
|
Пропилен (пропен) СзНб |
ФИсп- C3H6-10 |
от 0 до 2включ. |
от 0 до 3,5 включ. |
±15 |
- |
|
св. 2 до 10 |
св. 3,5 до 17,5 |
- |
±15 | ||
|
ФИсп- C3H6-100 |
от 0 до 10 включ. |
от 0 до 17,5 включ. |
±20 |
- | |
|
св. 10 до 100 |
св. 17,5 до 175 |
- |
±20 | ||
|
ФИсп- C3H6-300 |
от 0 до 50 включ. |
от 0 до 93,5 включ. |
±15 |
- | |
|
св. 50 до 300 |
св. 93,5 до 561 |
- |
±15 | ||
|
Определяемый компонент1) |
Модификация сенсора |
Диапазон измерений2) определяемого компонента |
Пределы допускаемой основной погрешности, % | ||
|
объемной доли, % (млн-1) |
массовой концентрацииз) , мг/мз |
привед енной к ВПИ |
относи тельно й | ||
|
1 |
2 |
з |
4 |
5 |
6 |
|
2,6-толуиленди-изоцианат С3С6Н3 (NCO)2 |
ФИсп-СзСбНз (NCO)2-1 |
от 0 до 0,1 включ. |
от 0 до 0,72 включ. |
±20 |
- |
|
св. 0,1 до 1 |
св. 0,72 до 7,24 |
- |
±20 | ||
|
2,3-дитиабутан (диметилдисул ьфид) C2H6S2 |
ФИсп- С2Н6S2-2 |
от 0 до 0,35 включ. |
от 0 до 1,37 включ. |
±20 |
- |
|
св. 0,35 до 2 |
св. 1,37 до 7,8 |
- |
±20 | ||
|
ФИсп- С2Н6S2-10 |
от 0 до 2 включ. |
от 0 до 7,8 включ. |
±20 |
- | |
|
св. 2 до 10 |
св. 7,8 до 39,2 |
- |
±20 | ||
|
2,5-фурандион (малеиновый ангидрид) C4H2O3 |
ФИсп-С4Н20з-3 |
от 0 до 0,25 включ. |
от 0 до 1,02 включ. |
±20 |
- |
|
св. 0,25 до з |
св. 1,02 до 12,2 |
- |
±20 | ||
|
ФИсп-С4Н20з- 10 |
от 0 до 2 включ. |
от 0 до 8,16 включ. |
±20 |
- | |
|
св. 2 до 10 |
св. 8,16 до 40,8 |
- |
±20 | ||
|
Дисульфид углерода (сероуглерод) CS2 |
ФИсп-СБз-Ю |
от 0 до 1 включ. |
от 0 до 3,17 включ. |
±20 |
- |
|
св. 1 до 10 |
св. 3,17 до 31,7 |
- |
±20 | ||
|
Ацетонитрил C2H3N |
ФИсп-С2Нз^10 |
от 0 до 6 включ. |
от 0 до 10,2 включ. |
±15 |
- |
|
св. 6 до 10 |
св. 10,2 до 17,1 |
- |
±15 | ||
|
Циклогексан СбН12 |
ФИсп- СбН12-100 |
от 0 до 20 включ. |
от 0 до 70 включ. |
±20 |
- |
|
св. 20 до 100 |
св. 70 до 350 |
- |
±20 | ||
|
1,3-бутадиен (дивинил) С4Н6 |
ФИсп- С4Н6-500 |
от 0 до 50 включ. |
от 0 до 112 включ. |
±20 |
- |
|
св. 50 до 500 |
св. 112 до 1125 |
- |
±20 | ||
|
н-гексан СбН14 |
ФИсп- C6H14-1000 |
от 0 до 84 включ. |
от 0 до 301 включ. |
±20 |
- |
|
св. 84 до 1000 |
св. 301 до 3584 |
- |
±20 | ||
|
Определяемый компонент^ |
Модификация сенсора |
Диапазон измерений2) определяемого компонента |
Пределы допускаемой основной погрешности, % | ||
|
объемной доли, % (млн-1) |
массовой концентрации3) , мг/м3 |
привед енной к ВПИ |
относи тельно й | ||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Арсин AsH3 |
ФИсп- AsH3 -3 |
от 0 до 0,1 включ. |
от 0 до 0,32 включ. |
±20 |
- |
|
св. 0,1 до 3 |
св. 0,32 до 9,7 |
- |
±20 | ||
|
ФИсп-AsH -10 |
от 0 до 2 включ. |
от 0 до 6,48 включ. |
±20 |
- | |
|
св. 2 до 10 |
св. 6,48 до 32,4 |
- |
±20 | ||
|
Диметил-сульфид C2H6S |
ФИсп- C2H6S -5 |
от 0 до 1включ. |
от 0 до 2,58 включ. |
±20 |
- |
|
св. 1 до 5 |
св. 2,58 до 12,9 |
- |
±20 | ||
|
ФИсп- C2H6S -100 |
от 0 до 20 включ. |
от 0 до 51,6 включ. |
±20 |
- | |
|
св. 20 до 100 |
св. 51,6 до 258 |
- |
±20 | ||
|
Этилен C2H4 |
ФИсп- C2H4 -300 |
от 0 до 20 включ. |
от 0 до 23,4 включ. |
±20 |
- |
|
св. 20 до 300 |
св. 23,4 до 351 |
- |
±20 | ||
|
ФИсп-C2H4-1800 |
от 0 до 100 включ. |
от 0 до 117 включ. |
±20 |
- | |
|
св. 100 до 1800 |
св. 117 до 2106 |
- |
±20 | ||
|
Тетрафторэтан C2F4 |
ФИсп- C2F4-10 |
от 0 до 2 включ. |
от 0 до 8,32 включ. |
±20 |
- |
|
св. 2 до 10 |
св. 8,32 до 41,6 |
- |
±20 | ||
|
ФИсп- C2F4-100 |
от 0 до 10 включ. |
от 0 до 41,6 включ. |
±20 |
- | |
|
св. 10 до 100 |
св. 41,6 до 416 |
- |
±20 | ||
|
Акрилонитрил C3H3N |
ФИсп- C3H3N-10 |
от 0 до 0,7 включ. |
от 0 до 1,45 включ. |
±20 |
- |
|
св. 0,7 до 10 |
св. 1,45 до 22,1 |
- |
±20 | ||
|
Муравьиная кислота CH2O2 |
ФИсп- CH2O2-10 |
от 0 до 0,5 включ. |
от 0 до 0,96 включ. |
±20 |
- |
|
св. 0,5 до 10 |
св. 0,96 до 19,1 |
- |
±20 | ||
|
н-гептан С7Н16 |
ФИсп- С7Н16-500 |
от 0 до 50 включ. |
от 0 до 208 включ. |
±15 |
- |
|
св. 50 до 500 |
св. 208 до 2084 |
- |
±15 | ||
|
ФИсп- С7Н16-2000 |
от 0 до 100 включ. |
от 0 до 416 включ. |
±15 |
- | |
|
св. 100 до 2000 |
св. 416 до 8334 |
- |
±15 | ||
|
Определяемый компонент^ |
Модификация сенсора |
Диапазон измерений2) определяемого компонента |
Пределы допускаемой основной погрешности, % | ||
|
объемной доли, % (млн-1) |
массовой концентрации3), мг/м3 |
привед енной к ВПИ |
относ итель ной | ||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
2-пропанон (ацетон) СзНбО |
ФИсп- СзНбО-1000 |
от 0 до 80 включ. |
от 0 до 193 включ. |
±15 |
- |
|
св. 80 до 1000 |
св. 193 до 2415 |
- |
±15 | ||
|
1,2-дихлорэтан C2H4CI2 |
ФИсп- С2Н4С12-20 |
от 0 до 2 включ. |
от 0 до 8,23 включ. |
±20 |
- |
|
св. 2 до 20 |
св. 8,23 до 82,3 |
- |
±20 | ||
|
Этилцеллозоль в (2-этоксиэтанол) С4Н10О2 |
ФИсп- С4Н10О2-20 |
от 0 до 2 включ. |
от 0 до 7,5 включ. |
±20 |
- |
|
св. 2 до 20 |
св. 7,5 до 75 |
- |
±20 | ||
|
Диметиловый эфир C2H6O |
ФИсп- C2H6O-500 |
от 0 до 100 включ. |
от 0 до 192 включ. |
±15 |
- |
|
св. 100 до 500 |
св. 192 до 958 |
- |
±15 | ||
|
2-метилпропан (изобутан)i-C4H10 |
ФИсп-i- C4H10-1000 |
от 0 до 100 включ. |
от 0 до 241 включ. |
±15 |
- |
|
св. 100 до 1000 |
св. 241 до 2417 |
- |
±15 | ||
|
2-метил-1-пропанол (изобутанол) i-C4H9OH |
ФИсп-i- C4H9OH-20 |
от 0 до 3 включ. |
от 0 до 9,2 включ. |
±20 |
- |
|
св. 3 до 20 |
св. 9,2 до 61,6 |
- |
±20 | ||
|
Циклогексанон СбН1оО |
ФИсп- СбН1оО-20 |
от 0 до 2 включ. |
от 0 до 7 включ. |
±20 |
- |
|
св. 2 до 20 |
св. 7 до 70 |
- |
±20 | ||
|
2-бутанон (метилэтил-кетон) C4H8O |
ФИсп- C4H8O-500 |
от 0 до 60 включ. |
от 0 до 180 включ. |
±15 |
- |
|
св. 60 до 500 |
св. 180 до 1500 |
- |
±15 | ||
|
Tетраэтилортоси ликат (TEOQ C8H20O4Si |
ФИсп- C8H20O4SM0 |
от 0 до 2 включ. |
от 0 до 17,3 включ. |
±20 |
- |
|
св. 2 до 10 |
св. 17,3 до 86,6 |
- |
±20 | ||
Окончание таблицы 7
|
Определяемый компонент1) |
Модификация сенсора |
Диапазон измерений2) определяемого компонента |
Пределы допускаемой основной погрешности, % | ||
|
объемной доли, % (млн-1) |
массовой концентрации3) , мг/м3 |
привед енной к ВПИ |
относи тельно й | ||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Акролеин C3H4O |
ФИсп- C3H4O-10 |
от 0 до 2 включ. |
от 0 до 4,98 включ. |
±20 |
- |
|
св. 2 до 10 |
св. 4,98 до 24,9 |
- |
±20 | ||
| |||||
Таблица 8 - Метрологические характеристики с полупроводниковым сенсором (1Ш)
|
Определяемый компонент1) |
Модификация сенсора |
Диапазон измерений объемной доли определяемого компонента2)3) |
Пределы допускаемой основной абсолютной погрешности |
|
1 |
2 |
3 |
4 |
|
Водород H2 |
ППсп-Н2-100 |
от 0 до 4,0 % (от 0 до 100 % НКПР) |
±0,2 % (±5 % НКПР) |
|
ППсп-Н2-50 |
от 0 до 2,0 % (от 0 до 50 % НКПР) |
±0,2 % (±5 % НКПР) | |
|
ППсп-Н2-20 % |
от 0 до 20 % |
±0,5 % | |
|
Метан CH4 |
ППсп-СН4-100 |
от 0 до 4,4 % (от 0 до 100 % НКПР) |
±0,22 % (±5 % НКПР) |
|
ППсп-СН4-50Т |
от 0 до 2,2 % (от 0 до 50 % НКПР) |
±0,13 % (±3 % НКПР) | |
|
ППсп-СН4-50 |
от 0 до 2,2 % (от 0 до 50 % НКПР) |
±0,22 % (±5 % НКПР) |
|
Определяемый компонент1) |
Модификация сенсора |
Диапазон измерений объемной доли определяемого компонента2)3) |
Пределы допускаемой основной абсолютной погрешности |
|
1 |
2 |
3 |
4 |
|
Этилен C2H4 |
ППсп-С2Н4-100 |
от 0 до 2,3 % (от 0 до 100 % НКПР) |
±0,12 % (±5 % НКПР) |
|
ППсп-С2Н4-50 |
0 до 1,15 % (от 0 до 50 % НКПР) |
±0,12 % (±5 % НКПР) | |
|
Пропан C3H8 |
ППсп-СзН8-100 |
0 до 1,7 % (от 0 до 100 % НКПР) |
±0,085 % (±5 % НКПР) |
|
ППсп-СзН8-50Т |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
±0,051 % (±3 % НКПР) | |
|
ППсп-СзН8-50 |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
±0,085 % (±5 % НКПР) | |
|
н-бутан C4H10 |
ППсп-С4Н1о-100 |
от 0 до 1,4 % (от 0 до 100 % НКПР) |
±0,07 % (±5 % НКПР) |
|
ППсп-С4Н1о-50 |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±0,07 % (±5 % НКПР) | |
|
1-бутен C4H8 |
ППсп-С4Н8- 100 |
от 0 до 1,6 % (от 0 до 100 % НКПР) |
±0,08 % (±5 % НКПР) |
|
П^!сп-С4Н8-50 |
от 0 до 0,8 % (от 0 до 50 % НКПР) |
±0,08 % (±5 % НКПР) | |
|
2-метилпропан (изобутан) i-C4Hio |
ППсп-ьС4Н10-100 |
от 0 до 1,30 % (от 0 до 100 % НКПР) |
±0,065 % (±5 % НКПР) |
|
ПП«п-1-С4Н10-50 |
от 0 до 0,65 % (от 0 до 50 % НКПР) |
±0,065 % (±5 % НКПР) | |
|
н-пентан C5H12 |
ППсп-С5Н12-100 |
от 0 до 1,1 % (от 0 до 100 % НКПР) |
±0,055 % (±5 % НКПР) |
|
ППсп-С5Н12-50 |
от 0 до 0,55 % (от 0 до 50 % НКПР) |
±0,055 % (±5 % НКПР) | |
|
Циклопентан С5Н10 |
ППсп-С5Н10-100 |
от 0 до 1,4 % (от 0 до 100 % НКПР) |
±0,07 % (±5 % НКПР) |
|
ППсп-С5Н10-50 |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±0,07 % (±5 % НКПР) | |
|
н-гексан C6H14 |
ППсп-СбН14-100 |
от 0 до 1,0 % (от 0 до 100 % НКПР) |
±0,05 % (±5 % НКПР) |
|
ППсп-СбН14-50 |
от 0 до 0,5 % (от 0 до 50 % НКПР) |
±0,05 % (±5 % НКПР) |
|
Определяемый компонент1) |
Модификация сенсора |
Диапазон измерений объемной доли определяемого компонента2)3) |
Пределы допускаемой основной абсолютной погрешности |
|
1 |
2 |
3 |
4 |
|
Циклогексан |
ППСп-СбН12-100 |
от 0 до 1,0 % (от 0 до 100 % НКПР) |
±0,05 % (±5 % НКПР) |
|
СбН12 |
ППсп-СбН12-50 |
от 0 до 0,5 % (от 0 до 50 % НКПР) |
±0,05 % (±5 % НКПР) |
|
Этан |
ППсп-С2Нб-100 |
от 0 до 2,4 % (от 0 до 100 % НКПР) |
±0,12 % (±5 % НКПР) |
|
C2H6 |
Ш1сп-С2Нб-50 |
от 0 до 1,2 % (от 0 до 50 % НКПР) |
±0,12 % (±5 % НКПР) |
|
Метанол СНзОН |
ППсп-СНзОН-50 |
от 0 до 3,0 % (от 0 до 50 % НКПР) |
±0,3 % (±5 % НКПР) |
|
Бензол |
ППсп-СбНб-100 |
от 0 до 1,2 % (от 0 до 100 % НКПР) |
±0,06 % (±5 % НКПР) |
|
СбНб |
ППсп-СбНб-50 |
от 0 до 0,6 % (от 0 до 50 % НКПР) |
±0,06 % (±5 % НКПР) |
|
Пропилен (пропен) |
ППсп-СзНб-100 |
от 0 до 2,0 % (от 0 до 100 % НКПР) |
±0,1 % (±5 % НКПР) |
|
СзНб |
ППсп-СзНб-50 |
от 0 до 1,0 % (от 0 до 50 % НКПР) |
±0,1 % (±5 % НКПР) |
|
Этанол С2Н5ОН |
ППсп-С2Н5ОН-50 |
от 0 до 1,5 % (от 0 до 50 % НКПР) |
±0,16 % (±5 % НКПР) |
|
н-гептан |
ППсп-С7Н1б-100 |
от 0 до 0,85% (от 0 до 100 % НКПР) |
± 0,078 % (±5 % НКПР) |
|
С7Н16 |
ППсп-С7Н1б-50 |
от 0 до 0,425 % (от 0 до 50 % НКПР) |
±0,042 % (±5 % НКПР) |
|
Оксид этилена |
ППсп-С2Н4О-100 |
от 0 до 2,6 % (от 0 до 100 % НКПР) |
±0,13 % (±5 % НКПР) |
|
С2Н4О |
ППсп-С2Н4О-50 |
от 0 до 1,3 % (от 0 до 50 % НКПР) |
±0,13 % (±5 % НКПР) |
|
2-пропанон (ацетон) СзНбО |
ППсп-СзНбО-50 |
от 0 до 1,25 % (от 0 до 50 % НКПР) |
±0,13 % (±5 % НКПР) |
|
2-метилпропен (изобутилен) i-C4H8 |
ППсп4-С4Н8-100 |
от 0 до 1,6 % (от 0 до 100 % НКПР) |
±0,08 % (±5 % НКПР) |
|
ППсп4-С4Н8-50 |
от 0 до 0,8 % (от 0 до 50 % НКПР) |
±0,08 % (±5 % НКПР) |
Продолжение таблицы 8
|
Определяемый компонент1) |
Модификация сенсора |
Диапазон измерений объемной доли определяемого компонента2)з) |
Пределы допускаемой основной абсолютной погрешности |
|
2-метил- 1,3-бутадиен (изопрен) C5H8 |
ППсп-С5Н8-100 |
от 0 до 1,7 % (от 0 до 100 % НКПР) |
±0,085 % (±5 % НКПР) |
|
П^1сп-С5Н8-50 |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
±0,085 % (±5 % НКПР) | |
|
Ацетилен С2Н2 |
ППСП-С2Н2-100 |
от 0 до 2,30 % (от 0 до 100 % НКПР) |
±0,12 % (±5 % НКПР) |
|
Акрилонитрил C3H3N |
ППсп-СзНз^50 |
от 0 до 1,4 % (от 0 до 50 % НКПР) |
±0,14 % (±5 % НКПР) |
|
Метилбензол (толуол) С7Н8 |
ППсп-С7Н8-100 |
от 0 до 1,0 % (от 0 до 100 % НКПР) |
±0,05 % (±5 % НКПР) |
|
П^1сп-С7Н8-50 |
от 0 до 0,5 % (от 0 до 50 % НКПР) |
±0,05 % (±5 % НКПР) | |
|
Этилбензол С8Н10 |
ППсп- С8Н10-37,5Т |
от 0 до 0,3 % (от 0 до з7,5 % НКПР) |
±0,024 % (±3 % НКПР) |
|
н-октан С8Н18 |
ППсп-С8Н18-50 |
от 0 до 0,4 % (от 0 до 50 % НКПР) |
±0,04 % (±5 % НКПР) |
|
Этилацетат С4Н8О2 |
ППсп-С4Н8О2-50 |
от 0 до 1,0 % (от 0 до 50 % НКПР) |
±0,1 % (±5 % НКПР) |
|
Бутилацетат С6Н12О2 |
ППсп-СбН12О2-25Т |
от 0 до 0,3 % (от 0 до 25 % НКПР) |
±0,036 % (±3 % НКПР) |
|
1,3-бутадиен (дивинил) С4Н6 |
Ш1сп-С4Нб-50 |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±0,07 % (±5 % НКПР) |
|
1,2-дихлорэтан С2Н4С12 |
ППсп-С2Н4С12-50 |
от 0 до 3,1 % (от 0 до 50 % НКПР) |
±0,31 % (±5 % НКПР) |
|
Диметилсульфид C2H6S |
nn™-C2H6S-50 |
от 0 до 1,1 % (от 0 до 50 % НКПР) |
±0,11 % (±5 % НКПР) |
|
1-гексен СбН12 |
ППсп-СбН12-50 |
от 0 до 0,6 % (от 0 до 50 % НКПР) |
±0,06 % (±5 % НКПР) |
|
2-бутанол (вторбутанол) sЭХ-C4H9OH |
ППсп-БЭХ-С^ОН- 31,2T |
от 0 до 0,5 % (от 0 до 31,2 % НКПР) |
±0,051 % (±3 % НКПР) |
|
Винилхлорид С2Н3С1 |
ППсп-С2НзС1-50 |
от 0 до 1,8 % (от 0 до 50 % НКПР) |
±0,18 % (±5 % НКПР) |
|
Циклопропан СзНб |
ППсп-СзНб-100 |
от 0 до 2,4 % (от 0 до 100 % НКПР) |
±0,12 % (±5 % НКПР) |
|
ППсп-СзНб-50 |
от 0 до 1,2 % (от 0 до 50 % НКПР) |
±0,12 % (±5 % НКПР) | |
|
Диметиловый эфир С2Н6О |
ППсп-С2НбО-50 |
от 0 до 1,35 % (от 0 до 50 % НКПР) |
±0,14 % (±5 % НКПР) |
Продолжение таблицы 8
|
Определяемый компонент1) |
Модификация сенсора |
Диапазон измерений объемной доли определяемого компонента2)3) |
Пределы допускаемой основной абсолютной погрешности |
|
1 |
2 |
3 |
4 |
|
Диэтиловый эфир С4Н10О |
ППсп-С4Н1оО-50 |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
±0,085 % (±5 % НКПР) |
|
Оксид пропилена СзНбО |
ППсп-СзНбО-50 |
от 0 до 0,95 % (от 0 до 50 % НКПР) |
±0,095 % (±5 % НКПР) |
|
Хлорбензол C6H5Cl |
ППсп-СбН5С1-38,4Т |
от 0 до 0,5 % (от 0 до 38,4 % НКПР) |
±0,039 % (±3 % НКПР) |
|
2-бутанон (метилэтилкетон) C4H8O |
ППсп-С4Н8О-50 |
от 0 до 0,75 % (от 0 до 50 % НКПР) |
±0,075 % (±5 % НКПР) |
|
2-метил-2-пропанол (трет-бутанол) tert- С4Н9ОН |
ИИсп-tert- С4Н9ОН-50 |
от 0 до 0,9 % (от 0 до 50 % НКПР) |
±0,09 % (±5 % НКПР) |
|
2-метокси-2-метилпропан (метилтретбутиловый эфир) tert-C5Hi2O |
ППсп-tert- С5Н12О-50 |
от 0 до 0,8 % (от 0 до 50 % НКПР) |
±0,08 % (±5 % НКПР) |
|
1,4-диметилбензол (п-ксилол) р-С8Н10 |
ППсп-р-С8Н10- 22,2T |
от 0 до 0,2 % (от 0 до 22,2 % НКПР) |
±0,027 % (±3 % НКПР) |
|
1,2-диметилбензол (о-ксилол) o-С8Н10 |
ППсп-о-С8Н10-20Т |
от 0 до 0,2 % (от 0 до 20 % НКПР) |
±0,03 % (±3 % НКПР) |
|
2-пропанол (изопропанол) i-C3II7OII |
ППсп4-С3Н7ОН-50 |
от 0 до 1,0 % (от 0 до 50 % НКПР) |
±0,1 % (±5 % НКПР) |
|
Октен С8Н16 |
ППсп-С8Н16-33,3Т |
от 0 до 0,3 % (от 0 до33,3 % НКПР) |
±0,027 % (±3 % НКПР) |
|
2-метилбутан (изопентан) i-C5H2 |
ППсп4-С5Н12-50 |
от 0 до 0,65 % (от 0 до 50 % НКПР) |
±0,065 % (±5 % НКПР) |
|
Метантиол (метилмеркаптан) CH3SH |
nnOT-CHBSH^O |
от 0 до 2,05 % (от 0 до 50 % НКПР) |
±0,21 % (±5 % НКПР) |
|
Этантиол (этилмеркаптан) C2H5SH |
ППсп- C2H5SH-50 |
от 0 до 1,4 % (от 0 до 50 % НКПР) |
±0,14 % (±5 % НКПР) |
|
Ацетонитрил C2H3N |
ППсп-С2Нэ^50 |
от 0 до 1,5 % (от 0 до 50 % НКПР) |
±0,15 % (±5 % НКПР) |
|
2,3-дитиабутан (диметилдисульфид) C2H6S2 |
ППсп- C2H6S2-50 |
от 0 до 0,55 % (от 0 до 50 % НКПР) |
±0,055 % (±5 % НКПР) |
Окончание таблицы 8
|
Определяемый компонент1) |
Модификация сенсора |
Диапазон измерений объемной доли определяемого компонента2)3) |
Пределы допускаемой основной абсолютной погрешности |
|
1 |
2 |
3 |
4 |
|
Бензин4)5) |
ППсп -СН-ПН-50 |
от 0 до 50 % НКПР |
±5 % НКПР |
|
Дизельное топливо4)6) |
ППсп -СН-ПН-50 |
от 0 до 50 % НКПР |
±5 % НКПР |
|
Керосин4)7) |
ППсп -СН-ПН-50 |
от 0 до 50 % НКПР |
±5 % НКПР |
|
Уайт-спирит4)8) |
ППсп -СН-ПН-50 |
от 0 до 50 % НКПР |
±5 % НКПР |
|
Сумма углеводородов по метану С2-С10 (поверочный компонент метан) |
ППсп -С2С10СН4- 100 |
от 0 до 4,4 % (от 0 до 100 % НКПР) |
±0,22 % (±5 % НКПР) |
|
ППсп-С2С1оСН4-5О |
от 0 до 2,2 % (от 0 до 50 % НКПР) |
±0,22 % (±5 % НКПР) | |
|
ППсп - С2С10 СН4- 3000 |
от 0 до 3000 мг/м3 |
от 0 до 500 мг/м3 включ. ±50 мг/м3 св. 500 до 3000 мг/м3 ± (0,152-X - 15,6) | |
|
Сумма углеводородов С2-С10 (поверочный компонент пропан) |
1111сп -С2С10С3Н8- 100 |
от 0 до 1,7 % (от 0 до 100 % НКПР) |
±0,085 % (±5 % НКПР) |
|
1111си -С2С10С3Н8- 50 |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
±0,085 % (±5 % НКПР) | |
|
ППсп - С2С10 С3Н8-3000 |
от 0 до 3000 мг/м3 |
от 0 до 500 мг/м3 включ. ±50 мг/м3 св.500 до 3000 мг/м3 ± (0,152-X - 15,6) | |
X - содержание определяемого компонента в поверочной газовой смеси, мг/м3. | |||
Таблица 9 - Дополнительные метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Время установления показаний Т0,9, с, не более1) | |
|
- для инфракрасного сенсора |
5 |
|
- для термокаталитического сенсора |
10 |
|
- для электрохимического сенсора |
15 |
|
- для фотоионизационного сенсора |
15 |
|
- для полупроводникового сенсора |
20 |
|
Пределы допускаемой дополнительной погрешности от изменения | |
|
температуры окружающей среды от нормальной на каждые 10 °С, |
±0,25 |
|
в долях от пределов допускаемой основной погрешности | |
|
1) - без учета установленных защитных фильтров, а также, для фотоионизационного сенсора, периодичности измерений концентрации (периодичность определяется при заказе и может быть изменена пользователем) | |
Таблица 10 - Основные технические характеристики стационарных газоанализаторов
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Напряжение питания от сети переменного тока частотой 50 Гц, В Напряжение питания от сети постоянного тока, В |
220 |
|
Номинальная потребляемая мощность, не более, Вт |
от 17 до 30 4 |
|
Габаритные размеры газоанализаторов (длина х ширина х высота), мм, не более: - Т1Д, Т1 |
170х125х90 |
|
- Т2 |
193x157x90 |
|
- Т1ДСА |
160x125x75 |
|
Масса, кг, не менее |
3,0 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, оС |
от -45 до +60 |
|
от -55 до 65 (опционально) от -60 до +65 (опционально) | |
|
- относительная влажность, % (без конденсации влаги), не более |
98 |
|
- атмосферное давление, кПа |
от 80 до 120 |
|
Степень защиты IP по ГОСТ 14254-2015 |
IP 68 |
|
Маркировка взрывозащиты |
1Ех db IIC T4 Gb X |
|
Средний срок службы, лет |
12 |
|
Средняя наработка на отказ, ч |
35000 |
Таблица 11 - Основные технические характеристики переносных газоанализаторов
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Номинальное напряжение батареи, В |
3,7 |
|
Тип батареи |
Li-ion |
|
Емкость батареи, мАч |
1600 |
|
Габаритные размеры газоанализатора (длина х ширина х высота), мм, не более: - П1 |
109х56х38 |
|
- П2 |
98x57x32 |
|
- П4 |
133х70х36 |
|
- П5 |
160x90x36 |
|
Масса, кг, не более |
0,40 |
|
Время работы без подзарядки аккумулятора, ч, не менее |
8 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, оС |
от -40 до +50 |
|
- относительная влажность, % (без конденсации влаги), не более |
98 |
|
- атмосферное давление, кПа |
от 80 до 120 |
|
Степень защиты IP по ГОСТ 14254-2015 |
IP 67 |
|
Маркировка взрывозащиты - П1 |
0Ех ia IIC T3 Ga X |
|
- П2, П4, П5 |
0Ех da ia IIC T3 Ga X |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч: |
30000 |
наносится на титульные листы руководства по эксплуатации и паспорта типографским методом.
Комплектность средства измеренийТаблица 12 - Комплектность средства измерений переносных газоанализаторов ГАНК
|
Наименование |
Обозначение |
Количество |
|
1 |
2 |
3 |
|
Газоанализатор |
ГАНК |
1 шт. |
|
Руководство по эксплуатации |
КПГУ 5921.00.00.000 РЭ |
1экз.1) |
|
Паспорт |
КПГУ 5921.00.00.000 ПС |
1 экз. |
|
Упаковка |
- |
1 |
|
Программное обеспечение (ПО) |
- |
12) |
|
Калибровочная насадка |
- |
12) |
|
Коммуникационный кабель |
- |
12) |
|
Зарядное устройство |
- |
12) |
| ||
Таблица 13 - Комплектность средства измерений стационарных газоанализаторов ГАНК
|
Наименование |
Обозначение |
Количество |
|
1 |
2 |
3 |
|
Газоанализатор |
ГАНК |
1 шт. |
|
Руководство по эксплуатации |
КПГУ 5921.00.00.000 РЭ |
1экз.Х) |
|
Паспорт |
КПГУ 5921.00.00.000 ПС |
1 экз. |
|
Упаковка |
- |
1 |
|
Программное обеспечение (ПО) |
- |
12) |
|
Пульт управления |
- |
12) |
|
Калибровочная насадка |
- |
12) |
|
Козырек защиты от атмосферных осадков и солнца |
- |
12) |
|
Комплект для монтажа на трубу |
- |
12) |
|
Комплект для монтажа в воздуховоде |
- |
12) |
|
Кабельный ввод |
- |
12) |
|
Заглушка |
- |
12) |
|
Разъем для HART-коммуникатора |
- |
12) |
|
Поточная насадка для технологических сред |
- |
12) |
|
Светозвуковой оповещатель |
- |
12) |
|
Сенсорная плата (ГАНК СП) |
- |
12) |
| ||
приведены в разделе 9 документа КПГУ 5921.00.00.000 РЭ. Газоанализаторы ГАНК. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
КПГУ 5921.00.00.000 Газоанализаторы ГАНК. Технические условия.
ПравообладательОбщество с ограниченной ответственностью «НПО «Прибор» ганк»
(ООО «НПО «Прибор» ганк»)
ИНН 7724223692
Юридический адрес: 105318, г. Москва, ул. Ибрагимова, д.31, к. 10, эт./помещ. 2/7
Телефон (факс): +7 (495) 419-00-92, 580-61-31
E-mail: info@ gank4.ru, pribor@gank4.ru
ИзготовительОбщество с ограниченной ответственностью «НПО «Прибор» ганк»
(ООО «НПО «Прибор» ганк»)
ИНН 7724223692
Адрес: 105318, г. Москва, ул. Ибрагимова, д.31, к. 10, эт./помещ. 2/7 Телефон (факс): +7 (495) 419-00-92, 580-61-31
E-mail: info@ gank4.ru, pribor@gank4.ru
Испытательный центрОбщество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)
Юридический адрес: 142300, Московская обл., г. Чехов, Симферопольское ш., д. 2, дит. А, помещ. I
Адрес: 355021, Ставропольский край, г. Ставрополь, ул. Южный обход, д. 3 А Тел.: +7 (495)-108-69-50
E-mail: info@metrologiya.prommashtest.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.313733.
