МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ

РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

19 июня 2017 г.                                            _№   1371

Москва

О переоформлении, продлении срока действия свидетельства об утверждении типа средства измерений № 47060 «Весы электронные DB-П, СК и НВ» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями Московского Представительства «КАС КОРПОРЭЙШН» б/д приказываю:

• 1. Внести изменения в описание типа на весы электронные DB-II, СК и НВ, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 50312-12, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Переоформить свидетельство об утверждении типа № 47060 «Весы электронные DB-II, СК и НВ», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 50312-12, в связи с внесением изменений в документ на методику поверки.

• 3. Продлить срок действия свидетельства об утверждении типа средств измерений № 47060 «Весы электронные DB-II, СК и НВ» на последующие 5 лет.

• 4. Управлению метрологии (Р.А.Родин), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

( ⁴ Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 61DA1E000300E901C1ED

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 17.11.2016 до 17.11.2017

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Весы электронные DB-II, СК и НВ (далее весы) предназначены для определения массы различных грузов.

Описание средства измерений

Конструктивно весы состоят из грузоприемного устройства (ГПУ) и индикатора с клавиатурой и дисплеем, который может располагаться как на стойке, так и на отдельном выносном кронштейне. ГПУ, в свою очередь, состоит из грузопередающего устройства (платформы) и весоизмерительного устройства с весоизмерительным датчиком (далее датчик).

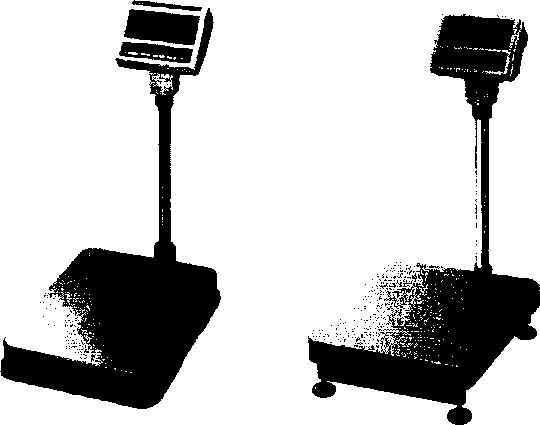

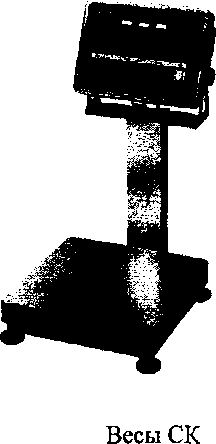

Общий вид весов представлен на рисунке 1.

Весы DB-II                   Весы НВ

Рисунок 1 - Общий вид весов

Весы снабжены следующими устройствами (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

• - устройство автоматической и полуавтоматической установки нуля (Т.2.7.2.3 и Т.2.7.2.2);

• - устройство первоначальной установки нуля (Т.2.7.2.4);

• - устройство слежения за нулем (Т.2.7.3);

• - устройство предварительного задания массы тары (Т.2.7.5);

• - устройство выборки массы тары (устройство взвешивания тары) (Т.2.7.4.2). Весы снабжены следующими функциями:

• - взвешивание нестабильных грузов;

• - взвешивание в заданных пределах (кроме DB-II-E);

• - взвешивание в процентах (кроме DB-II-E);

• - суммирование результатов измерений.

Принцип действия весов основан на преобразовании деформации упругого элемента датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся соответственно массе груза. Аналоговый электрический сигнал датчика преобразуется в цифровой код встроенным устройством обработки аналоговых данных (АЦП). Результаты взвешивания отображаются на дисплее индикатора весов.

Весы могут быть оснащены интерфейсом RS 232 для связи с периферийными устройствами (например, персональный компьютер, принтер и т.п.).

Питание весов осуществляется от адаптера сетевого питания или от встроенного аккумулятора.

Весы выпускаются в различных модификациях, отличающихся максимальной (Мах) и минимальной (Min) нагрузками, действительной ценой деления (d) и поверочным делением (е), а также массой и габаритными размерами. Кроме того модификации весов DB-II изготавливаются многоинтервальными.

Обозначение модификаций весов имеет вид X1-X2WX3, где:

X] - обозначение типа;

Х₂ - обозначение максимальной нагрузки (Мах), в килограммах;

W (если присутствует) - показывающее устройство расположено на выносном кронштейне; Х₃ - символ отсутствует - используется жидкокристаллическое показывающее устройство.

• - F (если присутствует) - флуоресцентное показывающее устройство;

• - Е (если присутствует) - упрощенная модификация со светодиодным показывающим устройством и уменьшенными габаритными размерами;

На маркировочной табличке весов указывают:

• - обозначение типа весов (например, DB-II-60);

• - класс точности (III);

• - значения Max (Max,), Min, е (е,);

• - торговую марку изготовителя и его полное наименование;

• - торговую марку или полное наименование представителя изготовителя для импортируемых весов;

• - серийный номер;

• - знак утверждения типа;

• - идентификатор программного обеспечения.

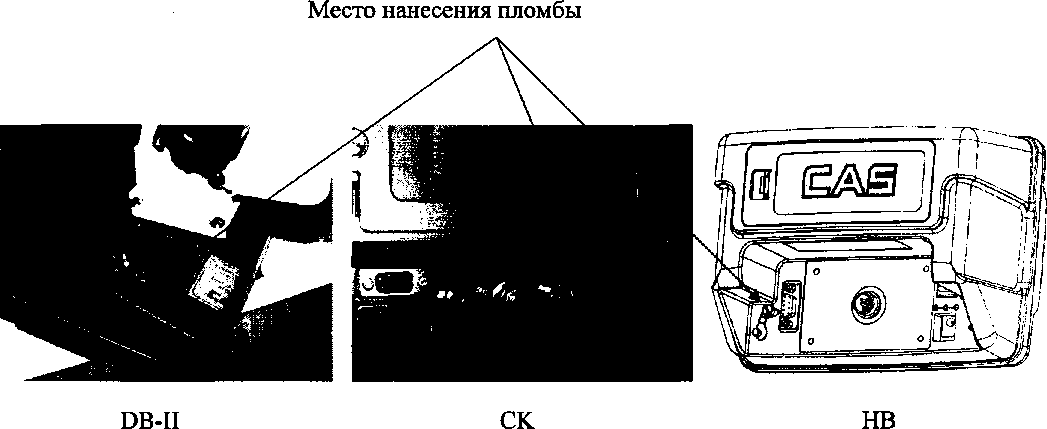

Схема пломбировки от несанкционированного доступа приведена на рисунке 2.

Рисунок 2 - Место пломбировки весов

Программное обеспечение

Программное обеспечение (далее - ПО) весов является встроенным и метрологически значимым.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее весов при их включении.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой, которая находится на задней поверхности индикатора весов. Защитная пломба ограничивает доступ к переключателю юстировки, при этом ПО также не может быть модифицировано без нарушения защитной пломбы. Кроме того, изменение ПО невозможно без применения специализированного оборудования производителя.

Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «высокий».

Таблица!

Метрологические и технические характеристики представлены в таблицах 2-5.

Таблица 2

Таблица 3

Таблица 4

'Таблица 5 - Габаритные размеры

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации и маркировочную табличку, расположенную на корпусе весов.

Комплектность средства измерений

Таблица 6

Примечание. Руководство по эксплуатации вместо бумажного носителя может предоставляться в электронном виде.

Поверка осуществляется по приложению ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Основные средства поверки: гири 4-го разряда по ГОСТ 8.021-2015 (класса точности Mi по ГОСТ OIML R 111-1-2009).

Идентификационные данные и способ идентификации программного обеспечения представлены в руководстве по эксплуатации в разделе 5 для весов DB-II, в разделе 5.4 для весов СК и в разделе 5 для весов НВ.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке средств измерений, так как условия эксплуатации весов не обеспечивают его сохранность в течение всего интервала между поверками при нанесении на весы.

Сведения о методиках (методах) измерений

приведены в эксплуатационных документах.

Нормативные и технические документы, устанавливающие требования к весам электронным DB-II, СК и НВ

ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»

ГОСТ 8.021-2015 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы»

Техническая документация фирмы «С AS Corporation», Республика Корея

Изготовитель

Фирма «CAS Corporation», Республика Корея

Адрес: #440-1 SUNGNAE-DONG GANGDONG-GU SEOUL, Республика Корея

Заявитель

МОСКОВСКОЕ ПРЕДСТАВИТЕЛЬСТВО ФИРМЫ «КАС КОРПОРЕЙШН ЛТД.»

ИНН 9909006133

Юридический адрес: 125080, г. Москва, Волоколамское шоссе, д. 1, стр. 1, офис 506-2 Почтовый адрес: 125080, г. Москва, Волоколамское шоссе, д. 1, стр. 1, офис 506-2 Тел/факс: +7 (499) 703-44-03 E-mail: casrussia@globalcas.com

Испытательный центр

ГТ (И СИ Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»)

119361, г. Москва, ул. Озерная, д. 46

Тел.: +7 (495) 437 5577, факс: +7 (495) 437 5666

E-mail: Office@vniims.ru

Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-08 от 27.06.2008 г.
