№700 от 11.04.2018
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 31727
О переоформлении свидетельства об утверждении типа средства измерений № 62839 "Имитаторы М" и внесении изменений в описание типа
Приказы по основной деятельности по агентству Вн. Приказ № 700 от 11.04.2018
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
11 апреля 2018 г.
№ 700
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 62839 «Имитаторы М» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ПАО «РКК «Энергия» от 13 февраля 2018 г. № 242-4/68 приказываю:
-
1. Внести изменения в описание типа на имитаторы М, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 64451-16, изложив его в новой редакции согласно приложению к настоящему приказу. Установить поверку по документу РТ-МП-3154-551-2016 (с Изменением № 1) «ГСИ. Субблоки контрольно-измерительные. Методика поверки», утвержденному ФБУ «Ростест-Москва» 29.12.2017 и распространить действие методики поверки на имитаторы М, находящиеся в эксплуатации.
-
2. Переоформить свидетельство об утверждении типа № 62839 «Имитаторы М», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 64451-16, в связи с внесением изменений в методику поверки.
У правлению метрологии (Е.Р.Лааар^ыко),
со(ЛРветст№РРн^ег0 Адмметоатййныг^ регламентом : и выдачу его
метрологии. 1 J
юридическому лицу или иг
4. Контроль за исполь ением настоящего приказа оставляю з
Сертификат: OOE1O36ECDCO11E780DAEOO71B1B53CD41
3.
(А.Ю.Кузин) обеспечить в оформление свидетельства
ФГУП. «ВНИИМС»
1 собой.
Заместитель Руководителя
Кому выдан: Голубев Сергей Сергеевич
Действителен: с 20.11.2017 до 20.11.2018
\___________
С. С. Голубев
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «11» апреля 2018 г. №700
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Имитаторы М
Назначение средства измеренийИмитаторы М (далее по тексту - имитаторы) предназначены для воспроизведения электрической емкости с заданными метрологическими характеристиками.
Описание средства измеренийПринцип действия имитаторов основан на возможности параллельного соединения электрических конденсаторов при помощи различных комбинаций тумблеров для воспроизведения задаваемых значений электрической емкости.
Имитаторы представляют собой переносные пассивные приборы, конструктивно выполненные в виде моноблока, содержащего набор электрических конденсаторов емкостей. На лицевой панели расположены тумблеры и разъемы для подключений.
Общий вид имитаторов представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначения места нанесения знака поверки представлены на рисунке 2.
Рисунок 1 - Общий вид средства измерений

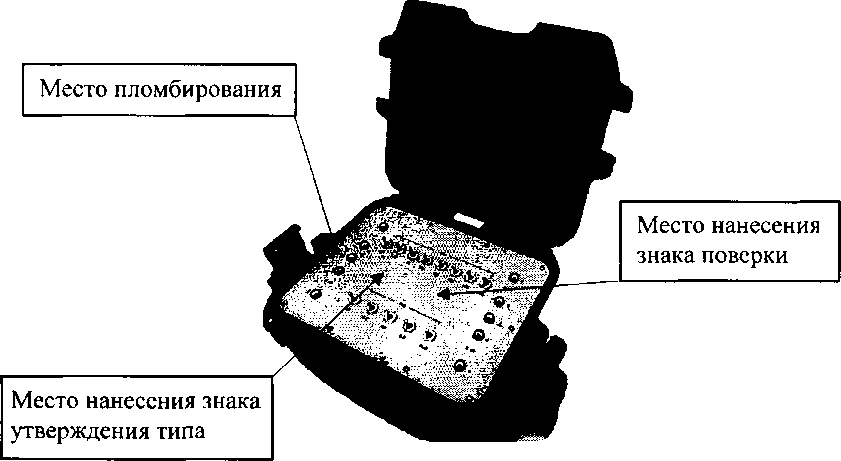

Рисунок 2 - Общий вид средства измерений и схема пломбировки от несанкционированного доступа, обозначение мест нанесения знаков утверждения типа и поверки
Программное обеспечениеотсутствует.
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики имитаторов в диапазоне воспроизведения емкости от 5 до 3400 пФ
|
Обозначение воспроизводимой емкости |
Значение воспроизводимой емкости, пФ |
Пределы допускаемой абсолютной погрешности воспроизведения емкости, пФ |
|
1 |
2 |
3 |
|
Со |
5 |
±5 |
|
Ci |
17 |
±5 |
|
с2 |
29 |
±5 |
|
С3 |
41 |
±5 |
|
с4 |
56 |
±5 |
|
Cs |
68 |
±5 |
|
Сб |
80 |
±5 |
|
С7 |
92 |
±6 |
|
с8 |
105 |
±7 |
|
С9 |
117 |
±8 |
|
Сю |
129 |
±8 |
|
Си |
141 |
±9 |
|
С12 |
156 |
±10 |
|
Сю |
168 |
±11 |
|
С|4 |
180 |
±11 |
|
С15 |
192 |
±12 |
|
С16 |
205 |
±13 |
|
С17 |
217 |
±14 |
|
С18 |
229 |
±14 |
|
Сю |
241 |
±15 |
|
С20 |
256 |
±16 |
|
С21 |
268 |
±17 |
|
С22 |
280 |
±17 |
|
С2з |
292 |
±18 |
|
С24 |
305 |
±19 |
|
с25 |
317 |
±20 |
|
С26 |
329 |
±20 |
|
С27 |
341 |
±21 |
|
с28 |
356 |
±22 |
|
С29 |
368 |
±23 |
|
Сзо |
380 |
±23 |
|
С31 |
392 |
±24 |
|
С32 |
407 |
±25 |
|
Сзз |
419 |
±26 |
|
С34 |
431 |
±26 |
|
С35 |
443 |
±27 |
|
Сзб |
458 |
±28 |
|
С37 |
470 |
±29 |
|
1 |
2 |
3 |
|
Сз8 |
482 |
±29 |
|
С39 |
494 |
±30 |
|
С40 |
507 |
±31 |
|
С41 |
519 |
±32 |
|
С42 |
531 |
±32 |
|
С43 |
543 |
±33 |
|
С44 |
558 |
±34 |
|
С45 |
570 |
±35 |
|
С46 |
582 |
±35 |
|
С47 |
594 |
±36 |
|
С48 |
607 |
±37 |
|
С49 |
619 |
±38 |
|
С50 |
631 |
±38 |
|
С51 |
643 |
±39 |
|
С52 |
658 |
±40 |
|
С53 |
670 |
±41 |
|
с54 |
682 |
±41 |
|
с55 |
694 |
±42 |
|
С56 |
707 |
±43 |
|
С57 |
719 |
±44 |
|
С58 |
731 |
±44 |
|
С59 |
743 |
±45 |
|
Сбо |
758 |
±46 |
|
Сб1 |
770 |
±47 |
|
С62 |
782 |
±47 |
|
Сбз |
794 |
±48 |
|
Сб4 |
811 |
±49 |
|
Сб5 |
823 |
±50 |
|
Сбб |
835 |
±51 |
|
Сб7 |
847 |
±51 |
|
Сб8 |
862 |
±52 |
|
Сб9 |
874 |
±53 |
|
С70 |
886 |
±54 |
|
С71 |
898 |
±54 |
|
С 72 |
911 |
±55 |
|
С?3 |
923 |
±56 |
|
С74 |
935 |
±57 |
|
С75 |
947 |
±57 |
|
С76 |
962 |
±58 |
|
С77 |
974 |
±59 |
|
С78 |
986 |
±60 |
|
С79 |
998 |
±60 |
|
с80 |
1011 |
±61 |
|
С81 |
1023 |
±62 |
|
С82 |
1035 |
±63 |
|
С8з |
1047 |
±63 |
|
Св4 |
1062 |
±64 |
|
1 |
2 |
3 |
|
Cs5 |
1074 |
±65 |
|
С86 |
1086 |
±66 |
|
С87 |
1098 |
±66 |
|
Ся8 |
НИ |
±67 |
|
Св9 |
1123 |
±68 |
|
С9о |
1135 |
±69 |
|
С91 |
1147 |
±69 |
|
с92 |
1162 |
±70 |
|
С9з |
1174 |
±71 |
|
С94 |
1186 |
±72 |
|
С95 |
1198 |
±72 |
|
с96 |
1213 |
±73 |
|
С9? |
1225 |
±74 |
|
С98 |
1237 |
±75 |
|
с99 |
1249 |
±75 |
|
Cioo |
1264 |
±76 |
|
Сю1 |
1276 |
±77 |
|
С102 |
1288 |
±78 |
|
С юз |
1300 |
±78 |
|
С104 |
1313 |
±79 |
|
С105 |
1325 |
±80 |
|
Сюб |
1337 |
±81 |
|
С107 |
1349 |
±81 |
|
С|08 |
1364 |
±82 |
|
С109 |
1376 |
±83 |
|
С1 ю |
1388 |
±84 |
|
Cui |
1400 |
±84 |
|
С] 12 |
1413 |
±85 |
|
Спз |
1425 |
±86 |
|
Сп4 |
1437 |
±87 |
|
С115 |
1449 |
±87 |
|
С116 |
1464 |
±88 |
|
С] 17 |
1476 |
±89 |
|
С] 18 |
1488 |
±90 |
|
Сц9 |
1500 |
±90 |
|
С120 |
1513 |
±91 |
|
С121 |
1525 |
±92 |
|
С122 |
1537 |
±93 |
|
С123 |
1549 |
±93 |
|
С124 |
1564 |
±94 |
|
С125 |
1576 |
±95 |
|
С126 |
1588 |
±96 |
|
С127 |
1600 |
±96 |
|
С128 |
1625 |
±98 |
|
С129 |
1637 |
±99 |
|
С 1зо |
1649 |
±99 |
|
Св 1 |
1661 |
±100 |
|
1 |
2 |
3 |
|
С|32 |
1676 |
±101 |
|
Сиз |
1688 |
±102 |
|
С134 |
1700 |
±102 |
|
С135 |
1712 |
±103 |
|
С136 |
1725 |
±104 |
|
С137 |
1737 |
±105 |
|
С138 |
1749 |
±105 |
|
С139 |
1761 |
±106 |
|
С]40 |
1776 |
±107 |
|
С141 |
1788 |
±108 |
|
С142 |
1800 |
±108 |
|
С143 |
1812 |
±109 |
|
С144 |
1825 |
±110 |
|
С145 |
1837 |
±111 |
|
С146 |
1849 |
±111 |
|
С147 |
1861 |
±112 |
|
С148 |
1876 |
±113 |
|
С149 |
1888 |
±114 |
|
С150 |
1900 |
±114 |
|
С151 |
1912 |
±115 |
|
С152 |
1925 |
±116 |
|
С153 |
1937 |
±117 |
|
С154 |
1949 |
±117 |
|
С155 |
1961 |
±118 |
|
С156 |
1976 |
±119 |
|
С157 |
1988 |
±120 |
|
С|58 |
2000 |
±120 |
|
С159 |
2012 |
±121 |
|
С160 |
2027 |
±122 |
|
С161 |
2039 |
±123 |
|
С162 |
2051 |
±124 |
|
С163 |
2063 |
±124 |
|
С164 |
2078 |
±125 |
|
С165 |
2090 |
±126 |
|
С166 |
2102 |
±127 |
|
С167 |
2114 |
±127 |
|
С168 |
2127 |
±128 |
|
С169 |
2139 |
±129 |
|
С170 |
2151 |
±130 |
|
С171 |
2163 |
±130 |
|
С172 |
2178 |
±131 |
|
С173 |
2190 |
±132 |
|
С|74 |
2202 |
±133 |
|
С175 |
2214 |
±133 |
|
С|76 |
2227 |
±134 |
|
С]77 |
2239 |
±135 |
|
С178 |
2251 |
±136 |
|
1 |
2 |
3 |
|
С179 |
2263 |
±136 |
|
С180 |
2278 |
±137 |
|
С181 |
2290 |
±138 |
|
С182 |
2302 |
±139 |
|
С]83 |
2314 |
±139 |
|
С184 |
2327 |
±140 |
|
С185 |
2339 |
±141 |
|
С186 |
2351 |
±142 |
|
С187 |
2363 |
±142 |
|
С188 |
2378 |
±143 |
|
С189 |
2390 |
±144 |
|
С190 |
2402 |
±145 |
|
С191 |
2414 |
±145 |
|
С192 |
2431 |
±146 |
|
С193 |
2443 |
±147 |
|
С194 |
2455 |
±148 |
|
С195 |
2467 |
±149 |
|
С196 |
2482 |
±149 |
|
С197 |
2494 |
±150 |
|
С]98 |
2506 |
±151 |
|
С199 |
2518 |
±152 |
|
С200 |
2531 |
±152 |
|
Сдл |
2543 |
±153 |
|
С202 |
2555 |
±154 |
|
Сгоз |
2567 |
±155 |
|
С204 |
2582 |
±155 |
|
С205 |
2594 |
±156 |
|
С206 |
2606 |
±157 |
|
С207 |
2618 |
±158 |
|
С208 |
2631 |
±158 |
|
С209 |
2643 |
±159 |
|
С210 |
2655 |
±160 |
|
С211 |
2667 |
±161 |
|
С212 |
2682 |
±161 |
|
С213 |
2694 |
±162 |
|
С214 |
2706 |
±163 |
|
С215 |
2718 |
±164 |
|
С216 |
2731 |
±164 |
|
С217 |
2743 |
±165 |
|
C218 |
2755 |
±166 |
|
С219 |
2767 |
±167 |
|
С220 |
2782 |
±167 |
|
С221 |
2794 |
±168 |
|
С222 |
2806 |
±169 |
|
С223 |
2818 |
±170 |
|
С224 |
2833 |
±170 |
|
С225 |
2845 |
±171 |
|
1 |
2 |
3 |
|
С226 |
2857 |
±172 |
|
С227 |
2869 |
±173 |
|
С228 |
2884 |
±174 |
|
С229 |
2896 |
±174 |
|
С230 |
2908 |
±175 |
|
C23I |
2920 |
±176 |
|
С232 |
2933 |
±176 |
|
С233 |
2945 |
±177 |
|
С234 |
2957 |
±178 |
|
С235 |
2969 |
±179 |
|
С236 |
2984 |
±180 |
|
С237 |
2996 |
±180 |
|
С238 |
3008 |
±181 |
|
С239 |
3020 |
±182 |
|
С240 |
3033 |
±182 |
|
С241 |
3045 |
±183 |
|
С242 |
3057 |
±184 |
|
С243 |
3069 |
±185 |
|
С244 |
3084 |
±186 |
|
С245 |
3096 |
±186 |
|
С246 |
3108 |
±187 |
|
С247 |
3120 |
±188 |
|
С248 |
3133 |
±188 |
|
С249 |
3145 |
±189 |
|
С250 |
3157 |
±190 |
|
С251 |
3169 |
±191 |
|
С252 |
3184 |
±192 |
|
С253 |
3196 |
±192 |
|
С254 |
3208 |
±193 |
|
С255 |
3220 |
±194 |
Таблица 2 - Метрологические характеристики имитаторов в диапазоне воспроизведения емкости от 1 до 32 нФ
|
Обозначение воспроизводимой емкости |
Значение воспроизводимой емкости, нФ |
Пределы абсолютной погрешности воспроизведения емкости, нФ |
|
1 |
2 |
3 |
|
С256 |
1,00 |
±0,06 |
|
С257 |
2,00 |
±0,12 |
|
С258 |
3,00 |
±0,18 |
|
С259 |
4,02 |
±0,25 |
|
С260 |
5,02 |
±0,31 |
|
С261 |
6,02 |
±0,37 |
|
С262 |
7,02 |
±0,43 |
|
С263 |
8,06 |
±0,49 |
|
С264 |
9,06 |
±0,55 |
|
С265 |
10,06 |
±0,61 |
|
1 |
2 |
3 |
|
С266 |
11,06 |
±0,67 |
|
С267 |
12,08 |
±0,73 |
|
С268 |
13,08 |
±0,79 |
|
С269 |
14,08 |
±0,85 |
|
С270 |
15,08 |
±0,91 |
|
С271 |
16,20 |
±0,98 |
|
С272 |
17,20 |
±1,00 |
|
С273 |
18,20 |
±1,10 |
|
С274 |
19,20 |
±1,16 |
|
С275 |
20,22 |
±1,22 |
|
С276 |
21,22 |
±1,28 |
|
С277 |
22,22 |
±1,34 |
|
С278 |
23,22 |
±1,40 |
|
С279 |
24,26 |
±1,46 |
|
С28О |
25,26 |
±1,52 |
|
С281 |
26,26 |
±1,58 |
|
С282 |
27,26 |
±1,64 |
|
С283 |
28,28 |
±1,70 |
|
С284 |
29,28 |
±1,76 |
|
С285 |
30,28 |
±1,82 |
|
С286 |
31,28 |
±1,88 |
Тангенс угла диэлектрических потерь, tg -10'5 не более 150 (при измерении Со и Ci -не более 300).
Таблица 3 - Основные технические характеристики имитаторов
|
Наименование характеристики |
Значение |
|
Габаритные размеры (длинахширина*высота), мм, не более |
315x255x150 |
|
Масса, кг, не более |
3 |
|
Нормальные условия применения:
|
от +15 до +35 от 45 до 80 |
|
Рабочие условия применения:
|
от +5 до +40 80 |
|
Атмосферное давление, кПа |
от 97 до 105 |
|
Средний срок службы, лет |
10 |
наносится на титульный лист паспорта типографским способом и на имитатор в месте, указанном на рисунке 2.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Имитатор М |
- |
1 шт. |
|
Паспорт |
- |
1 шт. |
|
Транспортировочная тара |
Ящик 2-5-Э |
1 шт. |
|
Методика поверки |
РТ-МП-3154-551-2016 (с Изменением № 1) |
1 экз. |
осуществляется по документу РТ-МП-3154-551-2016 (с Изменением № 1) «ГСИ. Имитаторы М. Методика поверки», утвержденному ФБУ «Ростест-Москва» 29.12.2017 г.
Основные средства поверки:
- мост переменного тока ЦЕ5002 (регистрационный номер в Федеральном информационном фонде 11413-88), диапазон измерений емкости от Ю‘!5до 210'2 Ф, основная погрешность при измерении емкости 0,02 %, диапазон измерений тангенса угла потерь от 2 -10'5 до 1, основная погрешности при измерении тангенса угла потерь 0,2 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке и на имитатор в месте, указанном на рисунке 2.
Сведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы, устанавливающие требования к имитаторам МИТФЖ.687282.036ТУ Имитаторы М.Технические условия
ИзготовительАкционерное общество «Уфимское приборостроительное производственное объединение» (АО «УППО»)
ИНН 0276140862
Адрес: 450071, Россия, Республика Башкортостан, г. Уфа, ул. 50 лет СССР, 30
Телефон: +7 (347) 232-57-58; Факс: +7 (347) 232-50-73
Web-сайт: http://www.uppo.ru
ЗаявительПубличное акционерное общество «Ракетно-космическая корпорация «Энергия» имени С.П. Королёва» (ПАО «РКК «Энергия»)
Адрес: 141070, Московская область, г. Королёв, ул. Ленина, д. 4а
Телефон: 8 (495) 513-86-55; Факс: 8 (495) 513-88-70
Web-сайт: http://www.energia.ru
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон: 8 (495) 544-00-00
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств измерений в целях утверждения типа RA.RU.310639 от 16.04.2015 г.
