МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

26 мая 2022 г.

1265

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

  • 1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений об изготовителях (правообладателях) утвержденных типов средств измерений согласно приложению к настоящему приказу.

  • 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

  • 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. Na 2906.

  • 4. Контроль за испол 1ени^^1?гоад^,Т!В^^          за собой.

г                              хранится в системеэлектроннего документооборота

Федеральное агентство по техническому регулированию и метрологии.

Заместитель Руководителя

Сертификат: O29D109B000BAE27A64C995DDB06O2O3A9 Кому выдан: Лазаренко Евгений Русланович Действителен; с 27.12.2021 до 27.12.2022

< __________

Е.Р.Лазаренко




ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «26» мая 2022 г. № 1265

Сведения

об утвержденных типах средств измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)

№ п/п

Наименование типа

Обозначение типа

Регистрационный номер в ФИФ

Изготовитель

Правообладатель

Заявитель

Отменяемые сведения

Устанавливаемые сведения

Отменяемые сведения

Устанавливаемые сведения

1

2

3

4

5

6

7

8

9

1.

Машины универсальные испытательные

Vibrophore

66661-17

«Zwick

GmbH & Co. KG»,

Германия

«ZwickRoell GmbH & Co. KG»,

Германия

Общество с ограниченной ответственностью «ОМ-трэйдинг» (ООО «ОМ-трэйдинг»), г. Москва

2.

Измерители артериального давления и частоты пульса автоматические цифровые

TM-2655P

83028-21

Фирма A&D

Company, Limited,

Япония, (производственные площадки: Фирма A&D Company, Limited, Япония;

Фирма Kensei Kogyo Co., Ltd.,

Япония)

A&D Company,

Limited, Япония, (производственные площадки: A&D Company, Limited,

Япония; Kensei

Kogyo Co., Ltd.,

Япония)

Фирма «A&D Company, Limited», Япония

A&D Company, Limited, Япония

ООО «Эй энд Ди РУС», г. Москва

3.

Приборы для измерения артериального давления

83283-21

Фирма «A&D

Company, Limited»,

Япония, (заводы-изготовители: фирма «A&D

Company, Limited», Япония, фирма

A&D Company,

Limited, Япония, (производственные площадки: A&D Company, Limited, Япония, Wenzhou Longwan Medical

Фирма «A&D Company, Limited», Япония

A&D Company, Limited, Япония

ООО «Эй энд Ди РУС», г. Москва

«Wenzhou Longwan

Medical Device Factory», Китай, фирма «A&D Electronics

(Shenzhen) Co., Ltd.», Китай, фирма «Wenzhou Bokang

Instruments Co,

Ltd.», Китай, фирма «Shanghai Caremate Medical Device Co., Ltd.», Китай)

Device Factory, Китай, A&D Electronics (Shenzhen) Co., Ltd., Китай, Wenzhou Bokang Instruments Co, Ltd., Китай, Shanghai Caremate Medical Device Co., Ltd., Китай)

4.

Машины испытательные универсальные

STB

57870-14

Фирма «A&D

Company, Limited», Япония

A&D Company, Limited, Япония

ООО «Эй энд Ди РУС», г. Москва

5.

Весы MC с функцией компаратора

72386-18

Фирма «A&D Company, Limited», Япония

A&D Company, Limited, Япония

ООО «Эй энд Ди РУС», г. Москва

6.

Весы

неавтоматического действия

BM-G

57513-14

Фирма «A&D

Company, Limited», Япония

A&D Company, Limited, Япония

ООО «Эй энд Ди РУС», г. Москва

7.

Весы неавтоматического действия

EJ

78262-20

Фирма «A&D Company, Limited», Япония Производственная площадка: A&D SCALES Co., LTD, Республика Корея

A&D Company, Limited, Япония Производственная площадка: A&D SCALES Co., L

TD, Республика Корея

ООО «Эй энд Ди РУС», г. Москва

8.

Весы неавтоматического действия

FC

54967-13

A&D Co., LTD., Япония

A&D Company, Limited, Япония

ООО «Эй энд Ди РУС», г. Москва

9.

Весы неавтоматического действия

GH

58669-14

Фирма «A&D Company,

Limited»,

Япония

A&D Company, Limited, Япония

ООО «Эй энд Ди РУС», г. Москва

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «26» мая 2022 г. № 1265

Лист № 1 Регистрационный № 66661-17                                           Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Машины универсальные испытательные Vibrophore

Назначение средства измерений

Машины универсальные испытательные Vibrophore (далее - машины) предназначены для измерений силы и деформации материалов на растяжение, сжатие и изгиб при статических или циклических испытаниях.

Описание средства измерений

Принцип действия машин в статическом режиме основан на преобразовании электрической энергии приводом в линейное перемещение подвижной траверсы и соответствующую нагрузку, прикладываемую к образцу, которая преобразуется тензорезисторным силоизмерительным датчиком в электрический сигнал, изменяющийся пропорционально нагрузке.

Принцип действия машин в циклическом режиме основан на электромагнитной системе генерирования нагрузки.

Машины состоят из основания, на котором на пружинах закреплены нагружающая рама и направляющие колонны с подвижной и неподвижной траверсами, привода подвижной траверсы, датчика силы, датчика перемещения подвижной траверсы, электронного блока управления. На подвижной траверсе установлен динамический привод, состоящий из управляющего магнита, колеблющихся рабочих масс, пружин и вибрационной головки с верхним захватом.

Испытываемый образец закрепляется в захватах вибрационной головки и неподвижной траверсы, скорость перемещения подвижной траверсы задаётся электронным блоком управления. Нагрузка, прикладываемая к испытываемому образцу, измеряется тензорезисторным датчиком силы, размещенным на неподвижной траверсе или между захватом и динамическим приводом. Датчик силы может работать на растяжение и сжатие. Датчик перемещения связан с подвижной траверсой и измеряет перемещение траверсы. Диапазон перемещения подвижной траверсы зависит от высоты рамы и испытательных приспособлений.

Электронный блок управления предназначен для управления режимами работы машины, обработки, хранения, отображения и передачи измеренных значений на внешние устройства.

Подвижная траверса перемещается по направляющим колоннам с помощью шариковинтовых пар, приводимых электродвигателем, который может располагаться как в нижней, так и в верхней части нагружающей рамы.

Машины комплектуются одним или несколькими датчиками силы (не более 5) с различными диапазонами измерений, не превышающими верхний предел измерений силы машины, который указан на её раме.

Машины могут быть укомплектованы различными датчиками продольной и поперечной деформации с различными диапазонами измерений, отвечающими требованиям испытаний. По виду контакта с испытываемым датчики продольной и поперечной деформации могут быть контактными или бесконтактными.

К настоящему типу средств измерений относятся машины следующих модификаций Vibrophore 50, Vibrophore 100, Vibrophore 250, Vibrophore 500, Vibrophore 1000, отличающихся дизайном, габаритными размерами, диапазоном измерений силы.

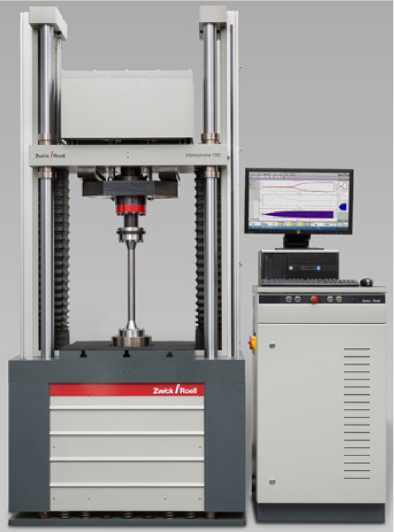

Общий вид машин приведён на рисунке 1.

Приказ Росстандарта №1265 от 26.05.2022, https://oei-analitika.ru

Рисунок 1 - Общий вид машин универсальных испытательных Vibrophore 50, Vibrophore 100, Vibrophore 250, Vibrophore 500, Vibrophore 1000

Наименование модификации указано на фронтальной стороне машин. Заводская табличка на электронном блоке управления машин отображает информацию о машине в соответствии с внутренней классификацией изготовителя.

Для ограничения доступа в целях несанкционированной настройки и вмешательства производится опломбирование посредством нанесения специальной наклейки на винт штекера датчика силы.

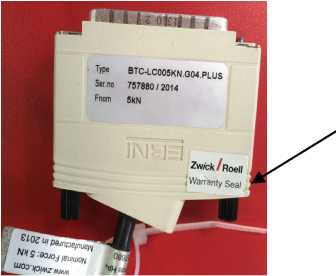

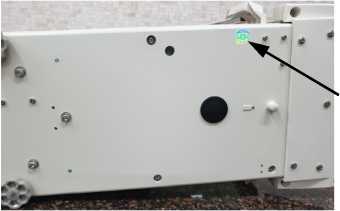

Место пломбировки показано на рисунке 2.

Приказ Росстандарта №1265 от 26.05.2022, https://oei-analitika.ru

Специальная наклейка

Рисунок 2 - Место нанесения специальной наклейки

Программное обеспечение

Программное обеспечение «testXpert R», «testXpert II» разработано специально для машин и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.

Программное обеспечение защищено от несанкционированного доступа ключом электронной защиты.

Уровень защиты программного обеспечения «Высокий» в соответствии с Р 50.2.077 -2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационное наименование ПО

testXpert R

testXpert II

Номер версии (идентификационный номер ПО), не ниже

1.4

3.6

Цифровой идентификатор ПО

E9CEA807B6CD5BD551

8f888db7114c8ae48be8ca52

6C16E297116FE8

746f0155

Алгоритм вычисления цифрового идентификатора ПО

MD5

MD5

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Модификация

Vibrophore

50

Vibrophore

100

Vibrophore

250

Vibrophore

500

Vibrophore

1000

Диапазон измерений силы, кН

от 0,01Х) до 50,002)

от 0,021) до 100,002)

от 0,051) до 250,002)

от 0,101) до 500,002)

от 0,201) до 1000,002)

Пределы допускаемой относительной     по

грешности измерений силы в статическом режиме в диапазоне от 0,2 до 1,0 % включ. от верхнего предела измерений датчика силы, %

±1,0

Пределы допускаемой относительной     по

грешности измерений силы в статическом режиме в диапазоне св. 1 до 100 % от верхнего предела    измерений

датчика силы, %

±0,5

Продолжение таблицы 2

Наименование характеристики

Значение

Модификация

Vibrophore

50

Vibrophore

100

Vibrophore

250

Vibrophore

500

Vibrophore

1000

Диапазон измерений удлинения образца, мм

от 0,021) до 1000,002)

Пределы допускаемой абсолютной погрешности измерений удлинения образца в диапазоне от 0,02 до 0,30 мм включ., мкм

±3

Пределы допускаемой относительной погрешности измерений удлинения образца в диапазоне св. 0,3 мм до 1000,0 мм, %

±1

Диапазон измерений поперечной деформации образца, мм

от 0,021) до 12,002)

Пределы допускаемой абсолютной погрешности измерений поперечной деформации образца в диапазоне от 0,02 до 0,30 мм включ., мкм

±3

Пределы допускаемой относительной погрешности измерений поперечной деформации образца в диапазоне св. 0,3 мм до 12,0 мм, %

±1

Диапазон задания скорости    перемещения

подвижной траверсы, мм/мин

от 0,0001 до

600,0000

от 0,0001 до 600,0000

от 0,0001 до 600,0000

от 0,00005 до 400,00000

от 0,00005 до 350,00000

Нормируемый диапазон задания скорости перемещения подвижной траверсы, мм/мин

от 0,1 до 500,0

от 0,1 до 500,0

от 0,1 до 500,0

от 0,1 до 400,0

от 0,1 до 350,0

Продолжение таблицы 2

Наименование характеристики

Значение

Модификация

Vibrophore

50

Vibrophore

100

Vibrophore

250

Vibrophore

500

Vibrophore

1000

Пределы допускаемой относительной     погрешности    задания

скорости перемещения подвижной траверсы, %

±1

Диапазон измерений перемещения подвижной траверсы, мм

от

0,51) до 1000,02)

Пределы допускаемой относительной     по

грешности измерений перемещения подвижной траверсы, %

±1

  • 1) - Минимально возможное значение

  • 2) - Максимально возможное значение

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Модификация

Vibrophore

50

Vibrophore

100

Vibrophore

250

Vibrophore

500

Vibrophore

1000

Параметры электрическо-

го питания:

- напряжение переменного тока, В

380±10 %

- частота переменного тока, Гц

50/60

Габаритные размеры базовой модификации, мм, не более

- высота

2570

2570

2570

3600

4550

- ширина

1095

1095

1095

1220

1566

- глубина

775

775

775

1220

1243

Масса базовой модификации, кг, не более

3200

3200

3200

9000

16500

Продолжение таблицы 3

Наименование характеристики

Значение

Модификация

Vibrophore

50

Vibrophore

100

Vibrophore

250

Vibrophore

500

Vibrophore

1000

Условия эксплуатации:

- температура окружаю-

щей среды, °С

от +10 до +35

- относительная влаж-

ность, %

от 10 до 90

Средний срок службы, лет

15

Знак утверждения типа

наносится на раму машин методом наклеивания и на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Машина универсальная испытательная Vibrophore

-

1 шт.

Персональный компьютер типа IBM/PC

-

по заказу

Комплект кабелей соединительных

-

1 шт.

Приспособления для проведения испытаний

-

по заказу

Руководство по эксплуатации на русском языке

-

1 экз.

Методика поверки

-

1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 2 руководства по эксплуатации.

Нормативные и технические документы, устанавливающие требования к машинам универсальным испытательным Vibrophore

ГОСТ 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений силы

ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 140'9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм

Техническая документация «Zwick GmbH & Co. KG», Германия

Изготовитель

«ZwickRoell GmbH & Co. KG», Германия

Адрес: August-Nagel Str. 11 D-89079 Ulm, Germany

Телефон (Факс): +49 7305 10 - 0 (+49 7305 10 - 11200)

Web-сайт: https://www.zwickroell.com

E-mail: info@zwickroell.com

Испытательный центр

Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М»)

Адрес: 123308, г. Москва, ул. Мневники, д. 3 корп. 1. Телефон (факс): +7 (495) 120-0350 (+7 (495) 120-0350 доб. 0)

E-mail: info@autoprogress-m.ru

Аттестат аккредитации ООО «Автопрогресс-М» по проведению испытаний средств

измерений в целях утверждения типа № RA.RU.311195 от 30.06.2015 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «26» мая 2022 г. № 1265

Лист № 1 Регистрационный № 83028-21 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Измерители артериального давления и частоты пульса автоматические цифровые TM-2655P

Назначение средства измерений

Измерители артериального давления и частоты пульса автоматические цифровые

TM-2655P (далее - средства измерений) предназначены для измерений максимального (систолического) и минимального (диастолического) артериального давления и частоты пульса осциллометрическим методом.

Описание средства измерений

Принцип действия средств измерений основан на анализе изменения параметров осцилляций давления воздуха в манжете при плавном снижении его величины.

Частота пульса определяется как среднее значение за несколько периодов сердечных сокращений. Измерения артериального давления и частоты пульса производятся автоматически, результаты измерений отображаются на дисплеях средства измерений в цифровом виде.

Средство измерений выполнено в виде монитор-корпуса, на лицевой панели расположены жидкокристаллические дисплеи для выведения результатов измерений и кнопка СТАРТ/СТОП. В средство измерений встроены следующие элементы: жестко закрепленная компрессионная манжета, принтер для вывода результатов измерений на бумажном носителе, кнопка аварийного отключения средства измерений.

Средства измерений после включения питания автоматически осуществляют самотестирование, установку нуля канала измерений давления в манжете и индикацию ошибок, возникающих в процессе измерений.

Средство измерений имеет одну модель TM-2655P.

Общий вид средств измерений приведен на рисунке 1.

Приказ Росстандарта №1265 от 26.05.2022, https://oei-analitika.ru

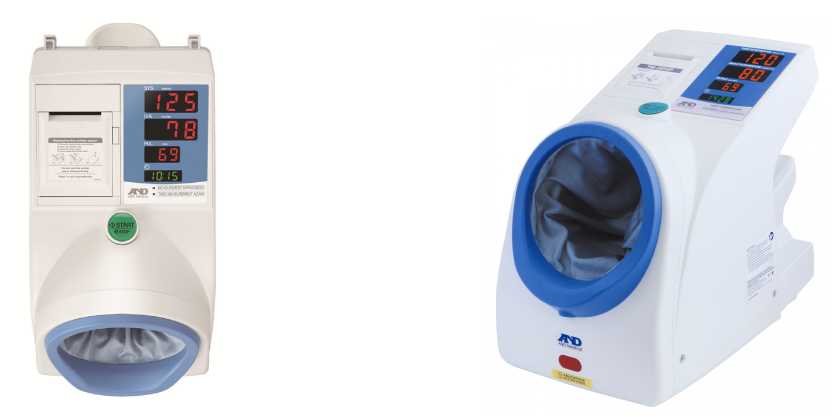

Рисунок 1 - Общий вид средства измерений

Пломбирование средств измерений от несанкционированного доступа не предусмотрено.

Заводской номер средства измерений наносится на корпус при помощи наклейки.

Конструкция средства измерений не предусматривает нанесение знака поверки на средство измерений.

Программное обеспечение

Измерители артериального давления и частоты пульса автоматические цифровые TM-2655P имеют встроенное метрологически значимое ПО для преобразования давления пульсовой волны в цифровой код, для последующего вывода их на дисплей и бумажный носитель. Средства измерений конструктивно выполнены как закрытое устройство и не имеют интерфейсов ввода и редактирования, имеющегося ПО.

Конструкция средств измерений полностью исключает несанкционированные настройки и вмешательства, приводящие к искажению результатов измерений.

Уровень защиты программного обеспечения «Высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

TM2657-MRU011421

Номер версии (идентификационный номер) ПО, не ниже

1.42

Цифровой идентификатор ПО

-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименования характеристики

Значение

Диапазон показаний давления в манжете, мм рт. ст.

от 0 до 300

Диапазон измерений давления в манжете, мм рт. ст.

от 20 до 280

Пределы допускаемой абсолютной погрешности при измерении давления в манжете, мм рт. ст.

±3

Диапазон измерений частоты пульса, мин-1

от 30 до 200

Пределы допускаемой относительной погрешности при измерении частоты пульса, %

±5

Таблица 3 - Основные технические характеристики

Наименования характеристики

Значение

Питание от сети переменного тока, (частота 50 Гц), В

220

Потребляемая мощность, В^А

от 50 до 80

Масса, кг, не более

6,05

Габаритные размеры (ширинахвысотахглубина), мм не более: Без учета подлокотника

С учетом подлокотника

265,1Х356,4Х429,0

265,1x356,4x525,8

Условия эксплуатации:

Температура окружающего воздуха, оС Относительная влажность (без конденсации), % Атмосферное давление, кПа

от +10 до +40

от 30 до 85

от 70 до 106

Условия хранения и транспортирования

Температура окружающего воздуха, оС Относительная влажность (без конденсации), % Атмосферное давление, кПа

от -20 до +60

от 10 до 95

от 70 до 106

Наработка на отказ, ч, не менее

46735

Срок службы, лет, не менее

10

Знак утверждения типа

наносится типографским способом на средство измерений и (или) на титульный лист руководства по эксплуатации.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Измеритель артериального давления и частоты пульса автоматический цифровой

TM-2655P

1 шт.

Руководство по эксплуатации

1 экз.

Сетевой кабель

1 шт.

Г арантийная карта

1 экз.

Коробка упаковочная картонная

1 шт.

Термобумага

2 рулона

Держатель для инструкций

1 шт.

Чехол на манжету

-

1 шт.

Сведения о методиках (методах) измерений приведены в разделе 4 руководства по эксплуатации.

Нормативные и технические документы, устанавливающие требования к измерителям артериального давления и частоты пульса автоматическим цифровым TM-2655P

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»

ГОСТ  31515.1-2012  Сфигмоманометры  (измерители  артериального  давления)

неинвазивные. Часть 1. Общие требования

ГОСТ  31515.3-2012  Сфигмоманометры  (измерители  артериального  давления)

неинвазивные. Часть 3. Дополнительные требования к электромеханическим системам измерения давления крови

Приказ Федерального агентства по техническому регулированию и метрологии от 29 июня 2018 г. № 1339 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3464 «Об утверждении государственной поверочной схемы для электродиагностических средств измерений медицинского назначения»

Техническая документация A&D Company, Limited, Япония.

Правообладатель

A&D Company, Limited, Япония

Адрес: 3-23-14, Higashi-lkebukuro, Toshima-ku, Tokyo, 170-0013, Japan

Изготовитель

A&D Company, Limited, Япония

Адрес: 3-23-14, Higashi-lkebukuro, Toshima-ku, Tokyo, 170-0013, Япония

Производственные площадки:

A&D Company, Limited, Япония

Адрес: 1-243 Asahi, Kitamoto-shi, Saitama-ken, 364-8585, Япония

Kensei Kogyo Co., Ltd., Япония

Адрес: 4210-15 Takasai, Shimotsuma-shi, Ibaraki-ken, 304-0031, Япония

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д.46

Телефон: +7(495) 437-55-77, факс: +7(495) 437-56-66

E-mail: office@vniims.ru,

Web-сайт: www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «26» мая 2022 г. № 1265

Лист № 1

Всего листов 4

Регистрационный № 83283-21

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Приборы для измерения артериального давления

Назначение средства измерений

Приборы для измерения артериального давления (далее - средства измерений) предназначены для измерений величин систолического (верхнего) и диастолического (нижнего) давления. Прибор основан на аускультативном методе измерения и предназначен для применения в качестве индивидуального средства контроля артериального давления, а также для динамических наблюдений за этими параметрами в медицинских организациях.

Описание средства измерений

Принцип действия средств измерений основан на определении систолического и диастолического значений артериального давления по методу Короткова. Средства измерений относятся к неинвазивным измерителям артериального давления, в которых производится сравнение измеряемой величины (артериального давления) с давлением воздуха в манжете. При этом давление воздуха в манжете создается и регулируется с помощью ручного пневматического нагнетателя (груши), измеряется с помощью манометра, а моменты его равенства систолическому и диастолическому значениям артериального давления определяются по появлению и исчезновению тонов Короткова, которые прослушиваются с помощью стетоскопа.

Приборы для измерения артериального давления состоят из основного блока (манометра), манжеты компрессионной, стетоскопа, встраиваемого в манжету (для моделей UA-100, UA-100SL, UA-100 Эконом) или стетоскопа Раппапорта (для моделей UA-200, UA-200 SL, UA-200 Эконом), и нагнетателя давления. Манжета компрессионная представляет собой пневмокамеру, помещенную в чехол с застежкой для фиксации на плече. Соединение манжеты с манометром и нагнетателем осуществляется соединительными трубками, пневматический нагнетатель снабжен клапаном стравливания.

Средства измерений изготавливаются в моделях: UA-100, UA-100 SL, UA-100 Эконом, UA-200, UA-200 SL, UA-200 Эконом, отличающиеся комплектацией, размером манжеты и расположением стетоскопа.

Общий вид средств измерений приведен на рисунках 1 - 2.

Приказ Росстандарта №1265 от 26.05.2022, https://oei-analitika.ru
Приказ Росстандарта №1265 от 26.05.2022, https://oei-analitika.ru

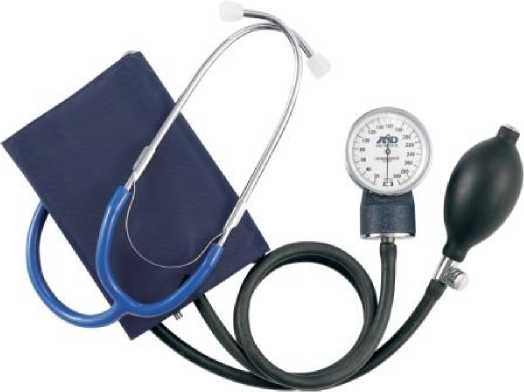

Рисунок 1 - Общий вид приборов для измерения артериального давления, модели:

UA-100, UA-100 SL, UA-100 Эконом

Рисунок 2 - Общий вид приборов для измерения артериального давления, модели

UA-200, UA-200 SL, UA-200 Эконом

Пломбирование средств измерений не предусмотрено.

Нанесение знака поверки на средства измерений не предусмотрено.

Заводской номер средства измерений наносится на корпус основного блока (манометра) при помощи наклейки.

Программное обеспечение отсутствует.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значения

Диапазон показаний давления воздуха в манжете, мм рт.ст.

от 0 до 300

Диапазон измерений давления воздуха в манжете, мм рт.ст.

от 20 до 280

Цена деления шкалы манометра, мм рт.ст.

2

Пределы допускаемой абсолютной погрешности при измерении давления воздуха в манжете, мм рт.ст.

±3

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значения

Условия эксплуатации:

Температура окружающего воздуха, оС Относительная влажность, %, не более

от +10 до +40

85

Г абаритные размеры основного блока (манометра) (длинахвысотахдиаметр)- не более, мм:

96,8x36,9x58,9

Масса основного блока (манометра), г, не более:

141,9

Знак утверждения типа

наносится на титульный лист эксплуатационной документации типографским способом, на основной блок прибора (манометр) методом наклеивания и на коробку упаковочную типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Кол-во

Примечание

Измерительный блок (манометр)

-

1 шт.

-

Стетоскоп

-

1 шт.

Для моделей UA-100, UA-100 SL, UA-100 Эконом стетоскоп, встраиваемый в манжету. Для моделей UA-200, UA-200 SL, UA-200 Эконом стетоскоп Раппапорта

Клапан выпускной

-

1 шт.

-

Нагнетатель

-

1 шт.

-

Манжета с трубками соединительными

-

1 шт.

Окружность руки (плеча) в пределах от 22 до 32 см для моделей UA-100, UA-100 Эконом, UA-200 и UA-200 Эконом. Окружность руки (плеча) в пределах от 23 до 37 см для моделей UA-100 SL и UA-200 SL (по дополнительному заказу можно приобрести манжету с окружностью руки (плеча) в пределах от 32 до 45 и манжету с окружностью руки (плеча) в пределах от 18 до 22 см)

Чехол для хранения

-

1 шт.

(для моделей UA-100, UA-100 SL, UA-200, UA-200 SL)

Г арантийная карта

-

1 шт.

-

Коробка упаковочная картонная

-

1 шт.

-

Руководство по эксплуатации

-

1 шт.

-

Сведения о методиках (методах) измерений

приведены в разделе «Выполнение измерения» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к приборам для измерения артериального давления

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»

ГОСТ  31515.1-2012  Сфигмоманометры  (измерители  артериального  давления)

неинвазивные. Часть 1. Общие требования.

ГОСТ  31515.2-2012  Сфигмоманометры  (измерители  артериального  давления)

неинвазивные. Часть 2. Дополнительные требования к механическим сфигмоманометрам

Приказ Федерального агентства по техническому регулированию и метрологии от 29 июня 2018 г. № 1339 Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа

Техническая документация A&D Company Limited, Япония.

Правообладатель

A&D Company, Limited, Япония,

Адрес: 3-23-14, Higashi-lkebukuro, Toshima-ku, Tokyo, 170-0013, Japan

Изготовитель

A&D Company, Limited, Япония,

Адрес: 3-23-14, Higashi-lkebukuro, Toshima-ku, Tokyo, 170-0013, Japan

Производственные площадки:

A&D Company, Limited, Япония

Адрес: 1-243 Asahi, Kitamoto-shi, Saitama-ken, 364-8585, Japan

Wenzhou Longwan Medical Device Factory, Китай

Адрес: West of Floor 2, Building 6, №217 Linghua Road, Oujiangkou Industrial Cluster

District, 325026 Wenzhou, Zhejiang, People's Republic of China.

A&D Electronics (Shenzhen) Co., Ltd., Китай

Адрес: 1-5/F, Building #4, Hengchangrong High Tech Industry Park, Shangnan East Road,

Hongtian, Shajing, Bao'an District, Shenzhen, Guangdong, 518125, P.R., China.

Wenzhou Bokang Instruments Co., Ltd., Китай

Адрес: No. 1500 Haining Road Haibin, Longwan, Wenzhou, 325024, Zhejiang, P.R. China.

Shanghai Caremate Medical Device Co., Ltd., Китай

Адрес: Building 4, №.281 HongAn Road, Zhujing Town, Jinshan, 201503 Shanghai, People's Republic of China.

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д.46

Телефон: +7 (495) 437-55-77, факс +7 (495) 437-56-66

E-mail: office@vniims.ru,

Web-сайт: www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «26» мая 2022 г. № 1265

Лист № 1 Регистрационный № 57870-14 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Машины испытательные универсальные STB

Назначение средства измерений

Машины испытательные универсальные STB (далее машины) предназначены для измерения силы при испытаниях образцов материалов на растяжение, сжатие и изгиб.

Описание средства измерений

Принцип действия машин основан на преобразовании датчиком нагрузки, приложенной к испытываемому образцу, в аналоговый электрический сигнал, изменяющийся пропорционально этой нагрузке. Приложенная нагрузка, создаваемая машинами, деформирует испытуемый образец, при этом производится измерение значения величины этой нагрузки и соответствующей ей степени деформации образца.

Конструктивно машины состоят из корпуса, привода, силоизмерительного тензорези-сторного датчика (далее датчик), захватов для крепления испытываемого образца, электрооборудования и персонального компьютера

Корпус представляет собой жесткую несущую раму с двумя стойками, предназначенную для крепления всех элементов машины

Общий вид машин представлен на рисунке 1.

Приказ Росстандарта №1265 от 26.05.2022, https://oei-analitika.ru

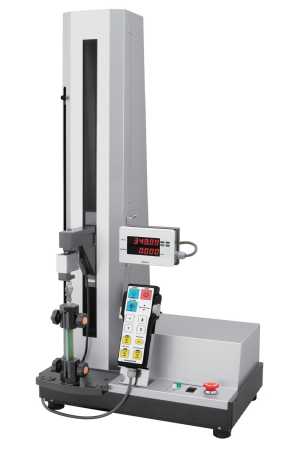

Рисунок 1 - Общий вид

Машины содержат два измерительных канала: канал измерения нагрузки, включающий в себя силоизмерительный тензометрический датчик и канал измерения перемещения подвижной траверсы, включающий в себя оптоэлектронный преобразователь угловых перемещений (датчик перемещения). Электрические сигналы от датчиков подаются на блок аналогово-цифрового преобразователя, где аналоговый сигнал преобразовывается в цифровой код, который передается в микропроцессорный прибор, размещенный в корпусе машины. Далее, измерительная информация выводится на дисплей прибора или передается на ПК (ПК может быть расположен на корпусе основания машины или в отдельном корпусе).

Модификации машин отличаются наибольшим пределом нагрузки, массой и габаритными размерами. Буквы S и L в обозначении модификаций обозначают высоту рамы (S-short, высота рамы 1050 мм, L-large, высота рамы 1450 мм).

На маркировочной табличке машины указывают:

  • - обозначение машины;

  • - знак утверждения типа;

  • - заводской номер;

  • - год и месяц изготовления.

Нанесение знака поверки на средства измерений не предусмотрено.

Программное обеспечение

Программное обеспечение (далее - ПО) машин является встроенным и состоит из метрологически значимой и незначимой частей.

Идентификационным признаком ПО служит номер версии, который отображается на экране компьютера персонального, подключенного к машине через интерфейс RS-232, при включении компьютера машины в сеть через адаптеры.

Переход в сервисный режим, позволяющий изменять ПО и настройки машин, возможен только сервисным инженером на специальном оборудовании. Вскрытие корпуса машин не дает возможности получить доступ к электронным настройкам и ПО, поэтому пломбирования корпуса не требуется.

Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «высокий».

Таблица 1 - Идентификационные данные ПО.

Идентификационные данные (признаки)

Значение

Наименование ПО

Машины

Идентификационное наименование ПО

TACT

Номер версии ПО

1.1.0.ХХХХ*, не ниже 1.1.0.2777

Цифровой идентификатор ПО

f86dd277f2c11734229b11697dc7ce09,

59с1а297с0вda910865cd0b447a5acf34

Алгоритм вычисления цифрового идентификатора ПО

MD5

*Х - не относится к метрологически значимой части ПО, цифры и/или буквы латинского алфавита

Лист № 3 Всего листов 4 Метрологические и технические характеристики

Таблица 2 - Метрологические и технические характеристики

Характеристика

Модификация

STB-1225L

STB-1225S

Наибольшая предельная нагрузка, кН

2,5

Наименьшая предельная нагрузка, кН

0,005

Диапазон измерений перемещения активного захвата, мм

1000

600

Диапазон регулирования скорости перемещения активного захвата, мм/мин

0,05 - 1000

Пределы допускаемой погрешности измерения нагрузки (усилий) при прямом ходе, %, от измеряемой нагрузки

±1,0

Габаритные размеры (ДхШ*В), мм, не более

470x335x1450

470x335x1050

Масса, кг, не более

56

43

Электрическое питание - от сети переменного тока с параметрами:

напряжение, В частота, Г ц

от 187 до 242

от 49 до 51

Диапазон рабочих температур, 0С

От +5 до + 40

Относительная влажность, %

20-80

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации и маркировочную табличку, расположенную на корпусе машины.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование

Количество

Машина

1 шт.

Адаптер сетевого питания

1 шт.

Руководство по эксплуатации

1 экз.

Методика поверки

1 экз.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к машинам испытательным универсальным STB

ГОСТ 8.640-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений силы

Техническая документация A&D Company, Limited, Япония.

Изготовитель

A&D Company, Limited, Япония

Адрес: 3-23-14 Higashi-Ikebukuro, Toshima-ku, Tokyo 170-0013, Japan

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46.

Телефон (факс): (495) 437-5577, 437-5666.

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «26» мая 2022 г. № 1265

Лист № 1

Всего листов 5

Регистрационный № 72386-18

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы MC с функцией компаратора

Назначение средства измерений

Весы МС с функцией компаратора (далее - весы) предназначены для поверки и калибровки гирь методом сличения эталонных и рабочих гирь, а также для измерений массы.

Описание средства измерений

Принцип действия весов основан на компенсации массы взвешиваемого груза электромагнитной силой, создаваемой системой автоматического уравновешивания. Электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза, преобразуется в цифровой код. Результаты взвешивания выводятся на дисплей.

Модификации весов кроме MC-100KS выполнены в едином корпусе (рисунок 1, а) и включают в себя следующие части: грузоприемное устройство, грузопередающее устройство, весоизмерительное устройство с показывающим устройством. Весы модификации MC-100KS имеют выносной блок с показывающим устройством (рисунок 1, б). Весы модификаций МС-10К, МС-30К оснащаются ветрозащитной витриной из полимерного материала (рисунок 1, в). Весы модификаций МС-1000 и MC-6100 оснащаются ветрозащитным стеклянным боксом (рисунок 1, г).

Общий вид весов представлен на рисунке 1.

Приказ Росстандарта №1265 от 26.05.2022, https://oei-analitika.ru
Приказ Росстандарта №1265 от 26.05.2022, https://oei-analitika.ru

б)

а)

Приказ Росстандарта №1265 от 26.05.2022, https://oei-analitika.ru

в)

Приказ Росстандарта №1265 от 26.05.2022, https://oei-analitika.ru

г)

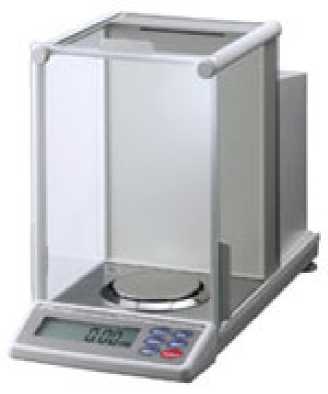

Рисунок 1 - Общий вид весов

Питание весов осуществляется через адаптер сетевого питания. Весы снабжены следующими устройствами:

  • -   устройство установки по уровню;

  • -   полуавтоматическое устройство установки нуля;

  • -   устройство выборки массы тары;

  • -   устройство передачи данных.

Весы оснащены последовательным интерфейсом передачи данных RS232C.

Весы снабжены следующими функциями:

  • - подсчет количества образцов;

  • - взвешивание в процентах;

  • - управление временем компарирования;

  • - внутренняя калибровка.

Весы выпускаются в следующих модификациях: МС-10К, МС-30К, МС-1000, МС-6100, MC-100KS, отличающихся метрологическими характеристиками, массой и габаритными размерами. Нанесение знака поверки на средство измерений не предусмотрено.

Приказ Росстандарта №1265 от 26.05.2022, https://oei-analitika.ru

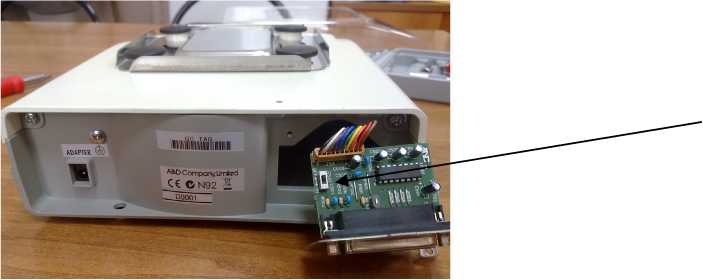

Переключатель юстировки

Приказ Росстандарта №1265 от 26.05.2022, https://oei-analitika.ru

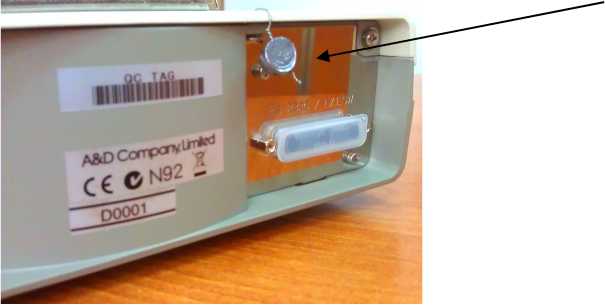

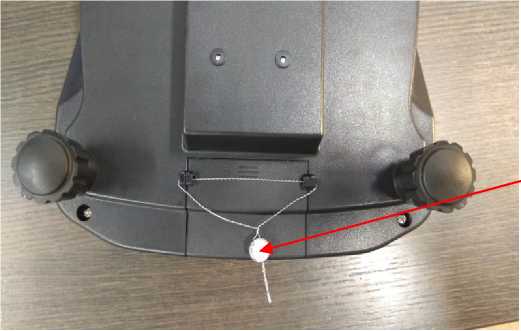

Рисунок 2 - Схема пломбировки

Место нанесения свинцовой пломбы

Программное обеспечение

Программное обеспечение (далее - ПО) весов является встроенным.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее весов при их включении.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой, которая находится на задней поверхности терминала (как показано на рисунке 2). Защитная пломба ограничивает доступ к переключателю юстировки, при этом ПО также не может быть модифицировано без нарушения защитной пломбы и установки переключателя юстировки в положение «ON». Кроме того, изменение ПО невозможно без применения специализированного оборудования производителя.

Защита ПО от непреднамеренных и преднамеренных воздействий по Р 50.2.077-2014 соответствует уровню «высокий».

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Модификация

МС-1000, МС-6100

МС-10К, MC-30K, MC-100KS

Наименование ПО

-

-

Идентификационное наименование ПО

-

-

Номер версии (идентификационный номер) ПО

P-4.10; P-4.11; P-4.20.

P-2.10; P-2.11; P-2.12; P-2.20.

Цифровой идентификатор ПО

-

-

Алгоритм вычисления цифрового идентификатора ПО

-

-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характери

стики

MC-100KS

МС-10К

МС-30К

Наибольшая допускаемая нагрузка, г

101000

10100

31000

Дискретность отсчета, d, г

0,1

0,001

0,01

Среднее квадратическое отклонение результата измерений разности масс (СКО) для пяти циклов АВА, г, не более

0,1- до 60 кг включ.

0,2- св. 60 кг до 100 кг включ.

0,0015 - до 2 кг включ.

0,004- св. 2 кг до 5 кг включ.

0,005- св.5 кг до 10 кг

включ.

0,015- до 20 кг включ.

0,10 - св. 20 кг до 30 кг включ.

Пределы допускаемой погрешности от нелинейности, г

±2

±0,03

±0,2

Таблица 3 - Метрологические характеристики

Наименование характеристики

МС-1000

МС-6100

Наибольшая допускаемая нагрузка, г

1100

6100

Дискретность отсчета, d, г

0,0001

0,001

Среднее квадратическое отклонение результата измерений разности масс (СКО) для пяти циклов АВА, г, не более

0,0004- до 500 г включ.

0,0005- св. 500 г до 1 кг включ.

0,0015- до 2 кг включ.

0,004-св. 2 кг до 5 кг включ.

Пределы допускаемой погрешности от нелинейности, г

±0,003

±0,03

Таблица 4 - Основные технические характеристики

Наименование характеристики

MC-100KS

МС-10К

МС-30К

МС-1000

МС-6100

Габаритные размеры, Д*В*Ш, мм, не более

346х443х130

300х355х111

210х317х86

Масса, кг, не более

18

9,3

4,6

5,1

Относительная влажность, %

85

Диапазон температур, °C

от +5 до +40

Время стабилизации показаний, с, не более

1,5

Электрическое питание от сети переменного тока с параметрами:

напряжение, В

частота, Г ц

от 187 до 242

50

Таблица 5 - Номинальные значения массы и классы точности поверяемых гирь

Обозначение модификации

Класс точности поверяемых гирь

по ГОСТ OIML R 111-1-2009

Номинальные значения массы поверяемых гирь

MC-100KS

Mi

от 20 кг до 100 кг вкл.

M2

от 10 кг до 100 кг вкл.

F1

от 2 кг до 10 кг вкл.

МС-10К

F2

от 1 кг до 10 кг вкл.

M1

от 200 г до 10 кг вкл.

M2

от 50 г до 10 кг вкл.

F1

20 кг

МС-30К

F2

от 10 кг до 20 кг вкл.

M1

от 2 кг до 20 кг вкл.

M2

от 1 кг до 20 кг вкл.

F1

от 500 г до 1 кг вкл.

МС-1000

F2

от 50 г до 1 кг вкл.

M1

от 1 г до 1 кг вкл.

M2

от 100 мг до 1 кг вкл.

F1

от 2 кг до 5 кг вкл.

МС-6100

F2

от 1 кг до 5 кг вкл.

M1

от 200 г до 5 кг вкл.

M2

от 50 г до5 кг вкл.

Знак утверждения типа

наносится на маркировочную табличку, расположенную на корпусе весов и типографским способом на титульный лист руководства по эксплуатации.

Комплектность средства измерений

Таблица 6 - Комплектность поставки весов модификации MC-1000, MC-6100, MC-10K, МС-30К, MC-100KS

Наименование

Количество

Весы

1 шт.

Ветрозащитный бокс1>2)

1 шт.

Ветрозащитная витрина3)

1 шт.

Дополнительное ветрозащитное устройство^

1 шт.

Направляющая автоцентрируемой чаши1)

1 шт.

Автоцентрируемая чаша1)

1 шт.

Адаптер сетевого питания

1 шт.

Руководство по эксплуатации

1 экз.

Методика поверки МП 204-09-2018

1 экз.

Примечания:

  • 1) Кроме MC-100KS

  • 2) Поставляется только с модификациями MC-1000/6100

  • 3) Поставляется только с модификациями MC-10K/30K

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к весам МС с функцией компаратора

ГОСТ 8.021-2015 «ГСИ. Государственная поверочная схема для средств измерений массы».

Техническая документация A&D Company, Limited, Япония

Изготовитель

A&D Company, Limited, Япония

Адрес: 3-23-14, Higashi-Ikebukuro, Toshima-Ku, Tokyo, 170-0013, Japan

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, 46

Телефон/факс: (495) 437 55 77 / (495) 437 56 66.

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа №30004-13 от 29.03.2018 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «26» мая 2022 г. № 1265

Лист № 1

Всего листов 5

Регистрационный № 57513-14

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы неавтоматического действия BM-G

Назначение средства измерений

Весы неавтоматического действия BM-G (далее - весы) предназначены для статических измерений массы.

Описание средства измерений

Принцип действия весов основан на компенсации массы взвешиваемого груза электромагнитной силой, создаваемой системой автоматического уравновешивания. Электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза, преобразуется в цифровой код. Результаты взвешивания выводятся на дисплей.

Конструктивно весы выполнены в едином корпусе и включают в себя следующие части: грузоприемное устройство, грузопередающее устройство, весоизмерительное устройство с показывающим устройством. Весы оснащаются ветрозащитной витриной.

Весы снабжены следующими устройствами (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

  • -  устройство автоматической и полуавтоматической установки нуля (Т.2.7.2.3 и Т.2.7.2.2);

  • -  устройство выборки массы тары (устройство взвешивания тары) (Т.2.7.4.2);

  • -  устройство предварительного задания массы тары (Т.2.7.5);

  • -  устройство слежения за нулем (Т.2.7.3);

  • -  устройство первоначальной установки нуля (Т.2.7.2.4);

  • -  вспомогательное показывающее устройство (Т.2.5);

  • -  устройство выбора единиц измерений (2.1).

Весы имеют следующие режимы работы (4.20 ГОСТ OIML R 76-1-2011):

  • -  счетный режим;

  • -  вычисление процентных соотношений;

  • -  режим сравнения.

Весы оснащены интерфейсом USB, RS-232 для связи с периферийными устройствами (например, персональный компьютер, принтер и т.п.).

Питание весов осуществляется от адаптера сетевого питания.

Весы выпускаются в различных модификациях, отличающихся метрологическими характеристиками.

Общий вид весов и обозначение места нанесения знака поверки представлены на рисунке 1.

Приказ Росстандарта №1265 от 26.05.2022, https://oei-analitika.ru

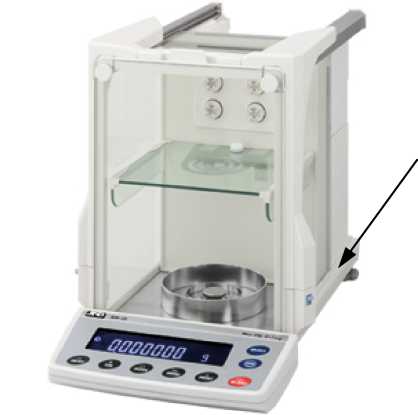

Рисунок 1 - Общий вид весов и обозначение места нанесения знака поверки

Место нанесения знака поверки

Для защиты весов от несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, весы пломбируются контрольной этикеткой изготовителя/импортёра. Схема пломбирования приведена на рисунке 2.

Приказ Росстандарта №1265 от 26.05.2022, https://oei-analitika.ru

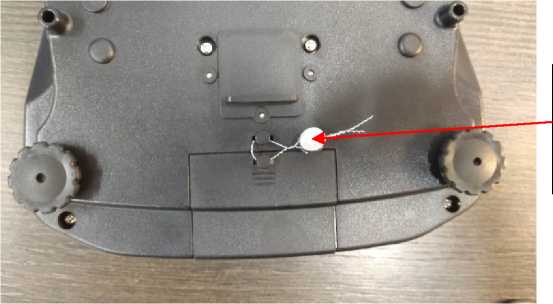

Рисунок 2 - Схема пломбирования весов от несанкционированного доступа

Схема пломбирования контрольными этикетками

Маркировка весов приведена на маркировочных табличках, закрепленных на корпусе весов и, в общем случае, содержит:

  • -  обозначение весов;

  • -  торговую марку изготовителя и его полное наименование;

  • - торговую марку или полное наименование представителя изготовителя для импортируемых весов;

  • -  класс точности;

  • -  максимальную нагрузку (Max);

  • -  минимальную нагрузку (Min);

  • -  действительную цену деления (d);

  • -  поверочный интервал (е);

  • - серийный номер;

  • -  диапазон температур;

  • -  год изготовления весов;

  • -  знак утверждения типа.

Программное обеспечение

Программное обеспечение (далее - ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.

В весах используется встроенное программное обеспечение (ПО), выполняющее функции по сбору, передаче, обработке и представлению измерительной информации.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении весов.

Уровень защиты программного обеспечения «средний» в соответствии

с Р 50.2.077 - 2014.

Влияние ПО учтено при нормировании метрологических характеристик.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

-

Номер версии (идентификационный номер) ПО

Р-1.ХХ1) или Р-1.ХХХ2)

Другие идентификационные признаки (ID)

-

  • 1) ХХ могут принимать значения от 50 до 64

  • 2) ХХХ могут принимать значения от 660 и выше

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение для модификации

BM-20G

BM-22G

BM-252G

BM-200G

BM-

300G

BM-

500G

Класс точности по

ГОСТ OIML R 76-1-2011

Специальный (I)

Максимальная нагрузка (Max), г

22

5,1/22

250

220

320

520

Минимальная нагрузка (Min), мг

0,1

0,1

1

10

10

10

Поверочный интервал (e), мг

1

1

1

1

1

1

Действительная цена деления шкалы (d), мг

0,001

0,001/0,01

0,01

0,1

0,1

0,1

Число поверочных интервалов (n)

22000

5100/22000

250000

220000

320000

520000

Пределы допускаемой погрешности весов, mpe, при поверке, мг, в интервалах взвешивания:

от Min до 22 г

±0,5

±0,5

от Min до 50 г

-

-

±0,5

±0,5

±0,5

±0,5

св. 50 г до 200 г включ.

-

-

±1,0

±1,0

±1,0

±1,0

св. 200 г

-

-

±1,5

±1,5

±1,5

±1,5

Диапазон уравновешивания тары, г

от 0 до Max

Повторяемость (размах) показаний, не более

|mPe|

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение характеристики

Условия эксплуатации:

- предельные значения температуры (Tmin, Ттах), °С

+15, + 25

- относительная влажность воздуха %

до 85 (без конденсации)

Параметры электрического питания через адаптер: - входное напряжение переменного тока, В

от 187 до 242

- частота переменного тока, Гц

от 49 до 51

Габаритные размеры весов (длина; ширина; высота), мм,

326; 259; 466

не более

Габаритные размеры чашки весов, (диаметр), мм, не более:

BM-20G, BM-22G

25

BM-252G, BM-200G, BM-300G, BM-500G

90

Масса весов, кг, не более

10

Средний срок службы весов, лет

10

Вероятность безотказной работы за 2000 ч

0,95

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и маркировочную табличку, расположенную на корпусе весов.

Комплектность средства измерений

Таблица 4 - Комплектность весов неавтоматического действия BM-G

Наименование

Обозначение

Количество

Весы

-

1 шт.

Адаптер сетевого питания

-

1 шт.

Руководство по эксплуатации

-

1 экз.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к весам неавтоматического действия BM-G

ГОСТ OIML R 76-1-2011 ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания

Государственная поверочная схема для средств измерений массы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 года № 2818

Техническая документация A&D Company, Limited, Япония

Изготовитель

A&D Company, Limited, Япония

Адрес: 3-23-14 Higashi-Ikebukuro, Toshima-ku, Tokyo 170-0013, Japan

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

119361, г. Москва, ул. Озерная, д. 46.

Тел.: (495) 437 5577, факс: (495) 437 5666.

E-mail: Office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.

Испытательный центр в части вносимых изменений

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, Россия, Санкт-Петербург, Московский пр., 19

Телефон: (812) 251-76-01

Факс: (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.311541

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «26» мая 2022 г. № 1265

Лист № 1

Всего листов 6

Регистрационный № 78262-20

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы неавтоматического действия EJ

Назначение средства измерений

Весы неавтоматического действия EJ (далее - весы) предназначены для статических измерений массы различных грузов.

Описание средства измерений

Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика (далее - датчик), возникающей под действием силы тяжести объекта измерений, в аналоговый электрический сигнал, пропорциональный его массе. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами весов с дальнейшим определением значения массы объекта измерений. Результаты взвешивания выводятся на дисплей.

Конструктивно весы выполнены в едином корпусе и состоят из грузоприемного устройства, грузопередающего устройства и весоизмерительного устройства с показывающим устройством.

Весы выпускаются в следующих модификациях: EJ-120, EJ-123, EJ-200, EJ-300, EJ-303, EJ-610, EJ-1202, EJ-1500, EJ-2000, EJ-3000, EJ-3002 и EJ-6100, которые отличаются максимальной (Max) и минимальной (Min) нагрузками, действительной ценой деления (шкалы) (d), поверочным интервалом (e) и числом поверочных интервалов (n), а также размером и формой чашки весов.

Структура условного обозначения весов:

EJ-ШШ

  • 1   2 3

  • 1 - обозначение типа весов;

  • 2 - индекс (2 или 3 знака) выбирается из ряда в зависимости от максимальной нагрузки весов:

  • - 12 (для 120 г), 20 (для 210 г), 30 (для 310 г), 61 (для 610 г), 120 (для 1200 г), 150 (для 1500 г), 200 (для 2100 г), 300 (для 3100 г), 610 (для 6100 г);

  • 3 - индекс выбирается из ряда в зависимости от равенства или неравенства поверочного интервала (е) и действительной цены деления (шкалы) (d) весов:

  • - 0 - при e=d;

  • - 3 - при е неравном d и максимальной нагрузке весов до 610 г включительно;

  • - 2 - при е неравном d и максимальной нагрузке весов свыше 610 г.

Питание весов осуществляется от сети через адаптер или от аккумуляторной батареи.

В весах модификаций EJ-1500, EJ-2000, EJ-3000, EJ-6100 опционально предусмотрена возможность использования поддонного крюка для взвешивания крупногабаритных грузов, не помещающихся на чашку весов.

В весах модификаций EJ-120, EJ-200, EJ-300, EJ-610 опционально предусмотрена возможность определения плотности взвешиваемых образцов.

Весы модификаций EJ-123, EJ-303 в обязательном порядке комплектуются ветрозащитной витриной, остальные модификации могут комплектоваться по дополнительному заказу.

Общий вид весов представлен на рисунке 1.

Весы снабжены следующими устройствами (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

- автоматическое устройство установки на нуль (Т.2.7.2.3);

- полуавтоматическое устройство установки на нуль (Т.2.7.2.2);

- устройство первоначальной установки на нуль (Т.2.7.2.4);

- устройство слежения за нулем (Т.2.7.3);

- устройство тарирования (выборки массы тары) (Т.2.7.4).

Весы оснащены интерфейсами USB, RS-232C для связи с периферийными устройствами (например, персональный компьютер, принтер).

Приказ Росстандарта №1265 от 26.05.2022, https://oei-analitika.ru
Приказ Росстандарта №1265 от 26.05.2022, https://oei-analitika.ru

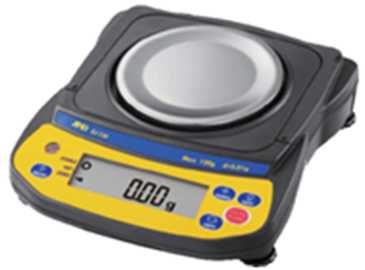

а) модификации EJ-120, EJ-200, EJ-300, EJ-610

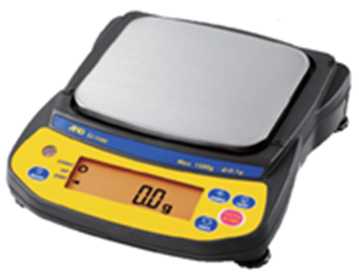

б) модификации EJ-1202, EJ-1500, EJ-2000, EJ-3000, EJ-3002, EJ-6100

Приказ Росстандарта №1265 от 26.05.2022, https://oei-analitika.ru

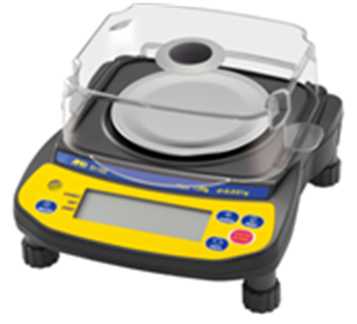

в) модификации EJ-123, EJ-303

Рисунок 1 - Общий вид весов

На корпусе весов должна быть прикреплена табличка, содержащая следующую информацию:

  • - обозначение типа весов;

  • - максимальная нагрузка (Max);

  • - минимальная нагрузка (Min);

  • - действительная цена деления (шкалы) (d) и поверочный интервал (e);

  • - верхняя граница диапазона устройства выборки массы тары (Т-);

  • - серийный номер весов;

  • -  класс точности;

- знак утверждения типа;

  • - наименование предприятия - изготовителя;

  • - дата производства весов.

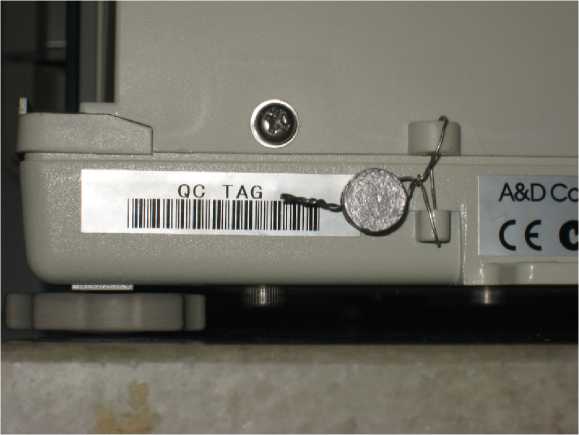

Схема пломбировки весов от несанкционированного доступа, место нанесения знака поверки приведены на рисунках 2 и 3.

Приказ Росстандарта №1265 от 26.05.2022, https://oei-analitika.ru

Место пломбирования, нанесения знака поверки

Рисунок 2 - Схема пломбировки от несанкционированного доступа, место нанесения знака поверки для модификаций EJ-123, EJ-303, EJ-1202, EJ-3002

Приказ Росстандарта №1265 от 26.05.2022, https://oei-analitika.ru

Место пломбирования, нанесения знака поверки

Рисунок 3 - Схема пломбировки от несанкционированного доступа, место нанесения знака поверки для модификаций EJ-120, EJ-200, EJ-300, EJ-610, EJ-1500, EJ-2000, EJ-3000, EJ-6100

Программное обеспечение

Программное обеспечение (далее - ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.

Идентификационным признаком ПО служит номер версии, который высвечивается при включении весов, а также при одновременном нажатии клавиш CAL и RE-ZERO и последовательном, не отпуская их, нажатии клавиши ON/OFF.

ПО не разделено на метрологически значимую и незначимую часть. Метрологически значимым является все ПО.

ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.

Защита ПО и измерительной информации от преднамеренных и непреднамеренных воздействий соответствует требованиям ГОСТ OIML R 76-1-2011 п. 5.5.1 «Устройства со встроенным программным обеспечением». ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.

Кроме того, для защиты от несанкционированного доступа к параметрам юстировки и настройки, а также измерительной информации весы пломбируются согласно рисункам 2 и 3.

Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответ

ствии с Р 50.2.077-2014 - «высокий».

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

-

Номер версии (идентификационный номер) ПО, не ниже

Р-01.хх; Р-1.хх

Цифровой идентификатор ПО

-

Примечание: х принимает значения от 0 до 9.

Метрологические и технические характеристики

Основные метрологические характеристики весов (класс точности по ГОСТ OIML R 76-1-2011, значения максимальной (Max) и минимальной (Min) нагрузок, поверочного интервала (e), действительной цены деления (шкалы) (d), числа поверочных интервалов (n)) приведены в таблицах 2 - 5, оставшиеся метрологические характеристики весов - в таблице 6, основные технические характеристики весов - в таблице 7.

Таблица 2 - Метрологические характеристики весов модификаций EJ-123, EJ-120, EJ-200

Наименование характеристики

Значение для модификации

EJ-123

EJ-120

EJ-200

Класс точности по ГОСТ OIML R 76-1-2011

Высокий (II)

Максимальная нагрузка (Max), г

120

120

210

Минимальная нагрузка (Мт), г

0,02

0,2

0,2

Поверочный интервал (e), г

0,01

0,01

0,01

Действительная цена деления шкалы (d), г

0,001

0,01

0,01

Число поверочных интервалов (n)

12000

12000

21000

Таблица 3 - Метрологические характеристики весов модификаций EJ-303, EJ-300, EJ-610

Наименование характеристики

Значение для модификации

EJ-303

EJ-300

EJ-610

Класс точности по ГОСТ OIML R 76-1-2011

Высокий (II)

Максимальная нагрузка (Max), г

310

310

610

Минимальная нагрузка (Мт), г

0,02

0,2

0,2

Поверочный интервал (e), г

0,01

0,01

0,01

Действительная цена деления шкалы (d), г

0,001

0,01

0,01

Число поверочных интервалов (n)

31000

31000

61000

Таблица 4 - Метрологические характеристики весов модификаций EJ-1202, EJ-1500, EJ-2000

Наименование характеристики

Значение для модификации

EJ-1202

EJ-1500

EJ-2000

Класс точности по ГОСТ OIML R 76-1-2011

Высокий (II)

Максимальная нагрузка (Max), г

1200

1500

2100

Минимальная нагрузка (Мт), г

0,5

5

5

Поверочный интервал (e), г

0,1

0,1

0,1

Действительная цена деления шкалы (d), г

0,01

0,1

0,1

Число поверочных интервалов (n)

12000

15000

21000

Таблица 5 - Метрологические характеристики весов модификаций EJ-3002, EJ-3000, EJ-6100

Наименование характеристики

Значение для модификации

EJ-3002

EJ-3000

EJ-6100

Класс точности по ГОСТ OIML R 76-1-2011

Высокий (II)

Максимальная нагрузка (Max), г

3100

3100

6100

Минимальная нагрузка (Min), г

0,5

5

5

Поверочный интервал (e), г

0,1

0,1

0,1

Действительная цена деления шкалы (d), г

0,01

0,1

0,1

Число поверочных интервалов (n)

31000

31000

6100

Таблица 6 — Метрологические характеристики весов

Наименование характеристики

Значение

Диапазон выборки массы тары (Т-), г

100 % от Max

Пределы допускаемой погрешности устройства установки на нуль, г

±0,25е

Показания индикации массы, г, не более

Мах + 9е

Диапазон установки на нуль и слежения за нулём, % от Max, не более

4

Диапазон первоначальной установки нуля, % от Max, не более

20

Пределы допускаемой погрешности для нагрузки m, mpe, при поверке (в эксплуатации):

Min < m < 5000e

5000е < m < 20000е

20000е < m < Max

±0,5е (±1,0е) ±1е (±2,0е)

±1,5е (±3,0е)

Таблица 7 — Основные технические характеристики весов

Наименование характеристики

Значение

Условия эксплуатации:

  • - особый диапазон температур, оС

  • - относительная влажность окружающего воздуха, %

от 0 до +40

от 30 до 85

Параметры сетевого питания (через адаптер):

  • - напряжение переменного тока, В

  • - частота переменного тока, Г ц

от 187 до 242

от 49 до 51

Напряжение электропитания от источника постоянного тока, В

4Х1,5

Габаритные размеры (длинахширинахвысота), мм, не более

211x190x131

Масса, кг, не более

1,49

Пределы допускаемой погрешности весов после выборки массы тары соответствуют

пределам допускаемой погрешности для массы нетто.

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и любым технологическим способом на маркировочную табличку, расположенную на корпусе весов.

Комплектность средства измерений

Таблица 8 - Комплектность средства измерений

Наименование

Обозначение

Количество

Весы неавтоматического действия

EJ

1 шт.

Сетевой адаптер

-

1 шт.

Руководство по эксплуатации

-

1 экз.

Ветрозащитная витрина

EJ-11

1 экз.1)

Продолжение таблицы 8

Наименование

Обозначение

Количество

Комплект для определения плотности (только для EJ-120, EJ-200, EJ-300, EJ-610)

EJ-13

1 экз.2)

Поддонный крюк:

  • - для модификаций EJ-3000, EJ-6100

  • - для модификаций EJ-1500, EJ-2000

EJ-07

EJ-08

1 экз.2)

  • 1)  - для модификаций EJ-123, EJ-303 входит в комплект, для остальных модификаций поставляется по дополнительному заказу.

  • 2)   - по дополнительному заказу.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к весам неавтоматического действия EJ

Приказ Федерального агентства по техническому регулированию и метрологии от 29.12.2018 № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»

ГОСТ OIML R 76-1-2011 «Государственная система обеспечения единства измерений. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»

Техническая документация A&D Company, Limited, Япония

Изготовитель

A&D Company, Limited, Япония

Адрес: 3-23-14 Higashi-Ikebukuro, Toshima-ku, Tokyo 170-0013 Japan

Производственная площадка:

A&D SCALES Co., LTD, Республика Корея

Адреса: 191, Inseok-ro, Deoksan-myeon, Jincheon-gun, Chungcheongbuk-do, 27856, Korea 125, Deokgeum-ro, Jincheon-eup, Jincheon-gun, Chungcheongbuk-do, 27846, Korea

Испытательный центр

Общество с ограниченной ответственностью «Испытательный центр в области метрологии»

Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35,36

Телефон: +7 (495) 278-02-48

E-mail: info@ic-rm.ru

Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «26» мая 2022 г. № 1265

Лист № 1

Всего листов 4

Регистрационный № 54967-13

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы неавтоматического действия FC

Назначение средства измерений

Весы неавтоматического действия FC (далее весы) предназначены для статического определения массы веществ и материалов.

Описание средства измерений

Принцип действия весов основан на компенсации массы взвешиваемого груза электромагнитной силой, создаваемой системой автоматического уравновешивания. Электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза, преобразуется в цифровой код. Результаты взвешивания выводятся на дисплей.

Конструктивно весы выполнены в едином корпусе и включают в себя следующие части: грузоприемное устройство, грузопередающее устройство, весоизмерительное устройство с показывающим устройством (здесь и далее терминология приведена в соответствии с ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»).

Общий вид весов представлен на рисунке 1.

Приказ Росстандарта №1265 от 26.05.2022, https://oei-analitika.ru

Рисунок 1 - Общий вид весов

Весы снабжены следующими устройствами:

  • - устройство автоматической и полуавтоматической установки нуля;

  • - устройство выборки массы тары (устройство взвешивания тары);

  • - устройство предварительного задания массы тары;

  • - устройство слежения за нулем;

  • - устройство выбора единиц измерений

Весы снабжены следующими функциями:

  • - взвешивание в различных единицах измерения массы (г, мг);

  • - взвешивание в процентах;

  • - подсчет числа одинаковых изделий по их массе;

  • - сигнализация о превышении нагрузки.

Весы оснащены интерфейсом RS-232 для связи с периферийными устройствами (например, персональный компьютер, принтер и т.п.).

Питание весов осуществляется от адаптера сетевого питания.

Весы выпускаются в 9 модификациях, отличающихся метрологическими характеристиками. Схема пломбировки весов от несанкционированного доступа приведена на рисунке 2. Знак поверки наносится на свидетельство о поверке и/или на корпус весов.

Приказ Росстандарта №1265 от 26.05.2022, https://oei-analitika.ru

Рисунок 2 - Схема пломбировки весов

Программное обеспечение

Программное обеспечение (далее - ПО) весов является встроенным и полностью метрологически значимым.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее весов при их включении.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой, которая находится на задней поверхности корпуса весов. Защитная пломба ограничивает доступ к переключателю юстировки, при этом ПО также не может быть модифицировано без нарушения защитной пломбы. Кроме того, изменение ПО невозможно без применения специализированного оборудования производителя.

Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Идентиф икационные

Значение

данные (признаки)

Наименование программного обеспечения

Весы FC

Идентификационное наименование ПО

-*

Номер версии (идентификационный номер) ПО

Р2 .ХХ

Цифровой идентификатор ПО

-*

* - Примечание - Идентификационное наименование ПО, цифровой идентификатор ПО (контрольная сумма исполняемого кода) и алгоритм вычисления цифрового идентификатора ПО не используется на устройствах при работе со встроенным ПО.

Метрологические и технические характеристики

Таблица 2 - Метрологические и технические характеристики

Наименование параметра

Модификация весов

FC-

500i

FC-

1000i

FC-

2000i

FC-

5000i

FC-10Ki

FC-

20Ki

FC-

50Ki

FC-

500Si

FC-

5000Si

Максимальная нагрузка, Max, кг

0,5

1

2

5

10

20

50

0,5

5

Минимальная нагрузка, Min, г

1

2

4

10

20

40

100

0,1

1

Действительная цена деления, d, г

0,05

0,1

0,2

0,5

1

2

5

0,02

0,2

Среднеквадратическое отклонение (СКО) показаний весов при первичной поверке (в эксплуатации), г

0,016

(0,03)

0,03

(0,06)

0,06

(0,13)

0,16 (0,3)

0,003

(0,006)

0,6

(1,3)

1,6

(3,3)

0,01

(0,02)

0,1 (0,2)

Погрешность от нелинейности, г

0,1

0,2

0,4

1

2

4

10

0,04

0,4

Диапазон температур, °С

От + 10 до + 30

Параметры электрического питания:

  • - напряжение, В

  • - частота, Гц

  • - от автономного источника, В

100 ... 240 50±1 9.12

Габаритные размеры (ширина/длина/высота), мм, не более

330/462/ 107

330/462/117

330/462/106

Масса весов, кг, не более

5,5

6,5

6,7

7,5

7,6

8,1

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и фотохимическим способом на маркировочную табличку, расположенную на корпусе весов.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Весы

-

1 шт.

Адаптер сетевого питания

-

1 шт.

Руководство по эксплуатации

-

1 экз.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к весам неавтоматического действия FC

ГОСТ 8.021-2015 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы».

Техническая документация A&D Company, Limited, Япония.

Изготовитель

A&D Company, Limited, Япония

Адрес: 3-23-14 Higashi-Ikebukuro, Toshima-ku, Tokyo 170-0013, Japan

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, 46.

Тел./факс: (495) 437-55-77 / (495) 437-56-66.

Web-сайт: www.vniims.ru

E-mail : office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «26» мая 2022 г. № 1265

Лист № 1

Всего листов 4

Регистрационный № 58669-14

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы неавтоматического действия GH

Назначение средства измерений

Весы неавтоматического действия GH (далее весы) предназначены для статического определения массы веществ и материалов.

Описание средства измерений

Конструктивно весы выполнены в едином корпусе и включают в себя следующие части: грузоприемное устройство, грузопередающее устройство, весоизмерительное устройство с показывающим устройством. Весы оснащаются ветрозащитной витриной.

Общий вид весов представлен на рисунке 1.

Приказ Росстандарта №1265 от 26.05.2022, https://oei-analitika.ru

Рисунок 1 - Общий вид весов GH

Принцип действия весов основан на компенсации массы взвешиваемого груза электромагнитной силой, создаваемой системой автоматического уравновешивания. Электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза, преобразуется в цифровой код. Результаты взвешивания выводятся на дисплей.

Весы снабжены следующими устройствами (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

  • - устройство автоматической и полуавтоматической установки нуля (Т.2.7.2.3 и Т.2.7.2.2);

  • - устройство выборки массы тары (устройство взвешивания тары) (Т.2.7.4.2);

  • - устройство предварительного задания массы тары (Т.2.7.5);

  • - устройство слежения за нулем (Т.2.7.3);

Лист № 2 Всего листов 4 - устройство первоначальной установки нуля (Т.2.7.2.4);

- вспомогательное показывающее устройство (Т.2.5);

- устройство выбора единиц измерений (2.1).

Весы имеют следующие режимы работы (4.20 ГОСТ OIML R 76-1-2011):

  • - счетный режим;

  • - вычисление процентных соотношений;

  • - режим сравнения.

Весы оснащены интерфейсом RS-232 для связи с периферийными устройствами (например, персональный компьютер, принтер и т.п.).

Питание весов осуществляется от адаптера сетевого питания.

Весы выпускаются в различных модификациях, отличающихся метрологическими характеристиками.

На маркировочной табличке весов указывают:

  • - обозначение типа весов;

  • - класс точности;

  • - значения Max, Min, e, d;

  • - торговую марку изготовителя и его полное наименование;

  • - торговую марку или полное наименование представителя изготовителя для импортируемых весов;

  • - серийный номер;

  • - особый диапазон температур;

  • - знак утверждения типа.

Программное обеспечение

Программное обеспечение (далее — ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.

Защита ПО и измерительной информации от преднамеренных и непреднамеренных воздействий соответствует требованиям ГОСТ OIML R 76-1-2011 п. 5.5.1 «Устройства со встроенным программным обеспечением». ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.

Изменение ПО весов через интерфейс пользователя невозможно.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении весов. Идентификационные данные ПО приведены в таблице 1.

Уровень защиты ПО от непреднамеренных и преднамеренных воздействии в соответствии с МИ 3286-2010 - «А».

Таблица 1

Наименование программного обеспечения

Идентификационное наименование программного обеспечения

Номер версии (идентификационный номер) программного обеспечения

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора программного обеспечения

Весы GH

-*

P-2.XX

-*

-*

Лист № 3 Всего листов 4 * Примечание - Идентификационное наименование программного обеспечения, цифровой идентификатор ПО (контрольная сумма исполняемого кода) и алгоритм вычисления цифрового идентификатора ПО не используется на устройствах при работе со встроенным ПО.

Метрологические и технические характеристики

Таблица 2

Наименование характеристик

Обозначение модификаций

GH-120

GH-200

GH-300

GH-202

GH-252

Класс точности по ГОСТ

OIML R 76-1-2011

I

Максимальная нагрузка, Max, г

120

220

320

51/220

101/250

Минимальная нагрузка, Min, г

0,01

0,01

0,01

0,001

0,001

Действительная цена деления, d, мг

0,1

0,1

0,1

0,01/0,1

0,01/0,1

Поверочный интервал, е, мг

1

1

1

1

1

Число поверочных интервалов

(n)

120 000

220 000

320 000

220 000

250 000

Диапазон уравновешивания тары, г

100% Мах

Диапазон температуры (п.

3.9.2.2 ГОСТ OIML R 76-1

2011), °C

от плюс 15 до плюс 25

Электрическое питание - от сети переменного тока с параметрами:

напряжение, В частота, Г ц

от 187 до 242

от 49 до 51

Г абаритные размеры весов, мм, не более

442x217x316

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации и маркировочную табличку, расположенную на корпусе весов.

Комплектность средства измерений

Таблица 3- комплектность средства измерений

Наименование

Обозначение

Количество

Весы неавтоматического действия GH

1 шт.

Адаптер сетевого питания

1 шт.

Руководство по эксплуатации

1 экз.

Сведения о методиках (методах) измерений

Измерение массы на весах проводится согласно разделу 6 «Взвешивание» документа «Весы неавтоматического действия GH. Руководство по эксплуатации».

Лист № 4 Всего листов 4 Нормативные и технические документы, устанавливающие требования к весам неавтоматического действия GH

ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений массы».

Техническая документация A&D Company, Limited, Япония Изготовитель

A&D Company, Limited, Япония

Адрес: 3-23-14 Higashi-lkebukuro, Toshima-Ku, Tokyo 170-0013, Japan

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

119361, г. Москва, ул. Озерная, д. 46.

Тел.: (495) 437 5577, факс: (495) 437 5666.

E-mail: Office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
