№2395 от 28.09.2022
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 365991
ПРИКАЗ_О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 18 декабря 2020 г. № 2145 «Об утверждении типов средств измерений»
Приказы по основной деятельности по агентству Вн. Приказ № 2395 от 28.09.2022
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
28 сентября 2022 г.
2395
№ ______
Москва
О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 18 декабря 2020 г. № 2145 «Об утверждении типов средств измерений»
В связи с технической ошибкой приказываю:
-
1. Внести изменения в пункт 20 приложения к приказу от 18 декабря 2020 г. № 2145 «Об утверждении типов средств измерений», заменив описание типа, изложив его в прилагаемой редакции.
-
2. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
Е.Р.Лазаренко
г \
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТ ЭП
Сертификат: 029D109BOOOBAE27A64C995DDB06Q203A9 Кому выдан: Лазаренко Евгений Русланович Действителен: с 27,12.2021 до 27.12.2022
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии
от «28» сентября 2022 г. № 2395
Лист № 1 Регистрационный № 80128-20 Всего листов 10
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Расходомеры-счётчики жидкости ультразвуковые серии OPTISONIC
Назначение средства измеренийРасходомеры-счётчики жидкости ультразвуковые (далее расходомеры) серии OPTISONIC предназначены для измерений объёмного расхода и объёма жидкости и сжиженных газов.
Описание средства измеренийПринцип работы расходомеров основан на измерении разности между временем прохождения ультразвукового импульса в измеряемой среде в направлении, совпадающим с направлением потока, и временем прохождения ультразвукового импульса в противоположном направлении. Разность времени пропорциональна скорости потока измеряемой среды, и, следовательно, объемному расходу.
Конструктивно расходомеры серии OPTISONIC состоят из:
- преобразователя расхода первичного (далее ПРП);
- преобразователя сигналов (далее ПС);
ПРП представляет собой отрезок трубы с внутренним каналом для прохода измеряемого продукта, к которому приварены с обеих сторон присоединительные фланцы, штуцера или выполнена разделка кромок под сварку. На внешней поверхности трубы установлены элементы присоединения и сенсоры (ультразвуковые датчики), которые образуют собой измерительные каналы. Элемент присоединения предназначен для установки клеммной коробки или ПС. Опционально ПРП могут оснащаться штуцерами для встраивания внешних датчиков давления и температуры.
ПС на основе информации, полученной от ПРП, вычисляет значения скорости потока. Далее определяется объёмный расход, объем, скорость звука в среде. При известной плотности жидкости расходомер имеют возможность вычислять массовый расход. В зависимости от исполнения, расходомеры могут оснащаться аналоговым входом/выходом, частотным (импульсным) выходом, дискретным входом/выходом, интерфейсами Modbus, HART, PROFIBUS и Foundation Fieldbus.
Расходомеры серии OPTISONIC имеют следующие модели: 3400 (далее OPTISONIC 3400) и 4400 (далее OPTISONIC 4400) и версии:
-
- C - компактная версия (преобразователь сигналов крепится непосредственно на преобразователе расхода первичном);
-
- F - раздельная версия (преобразователь сигналов крепится отдельно и соединен кабелем с преобразователем расхода первичным).
Расходомеры OPTISONIC 3400 состоят из ПРП OPTISONIC 3000 и ПС UFC 400, Расходомеры OPTISONIC 4400 состоят из ПРП OPTISONIC 4000 и ПС UFC 400.
Расходомеры серии OPTISONIC работают как при прямом, так и при обратном (реверсивном) движении потока измеряемой среды в трубопроводе.
Возможен вариант исполнения с двумя и более ПС и/или сдвоенными (или более) ПРП (редундантное исполнение). Также есть расширенное температурное исполнение (XXT) и (HT), криогенное исполнение (LT), исполнение для высоковязких жидкостей (HV) и исполнение для измерения жидкости под высоким давлением (HP). Преобразователь расхода первичный может быть изготовлен с кожухом обогрева (HJ).
Общий вид расходомеров серии OPTISONIC представлен на рисунке 1.
Корпус расходомера может быть опломбирован для исключения возможности доступа к внутренним компонентам прибора.
Схема пломбировки от несанкционированного доступа, представлена на рисунке 2.

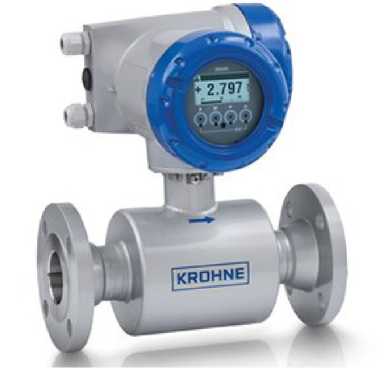

а) OPTISONIC 3400 C (фланцевое соединение)

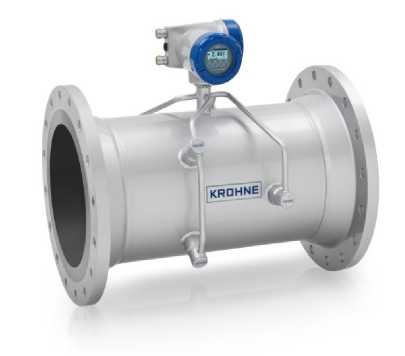

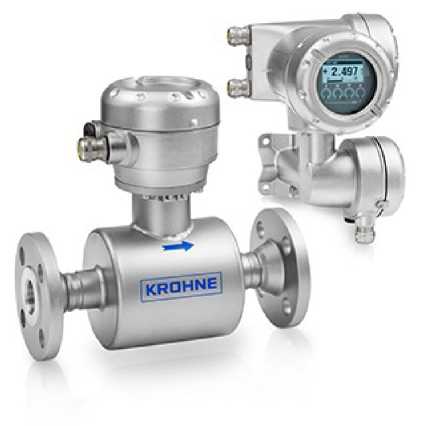

в) OPTISONIC 3400 F

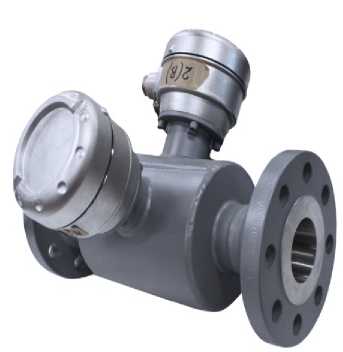

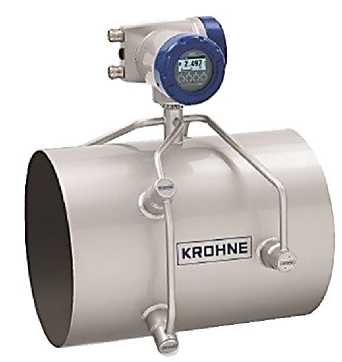

б) OPTISONIC 3400 C (соединение под сварку)
д) OPTISONIC 4400 F/HT

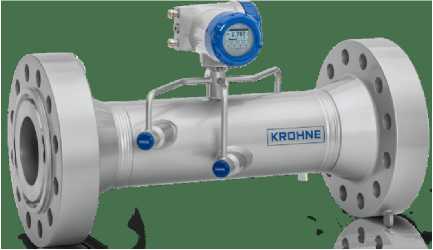

г) OPTISONIC 4400 C/HP

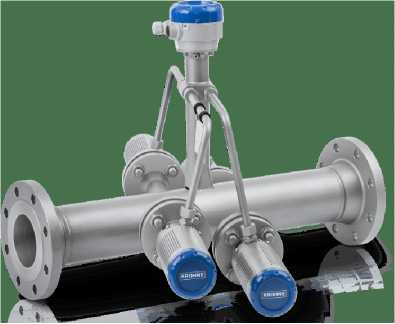

е) OPTISONIC 4400 F/HP (редундантное исполнение)

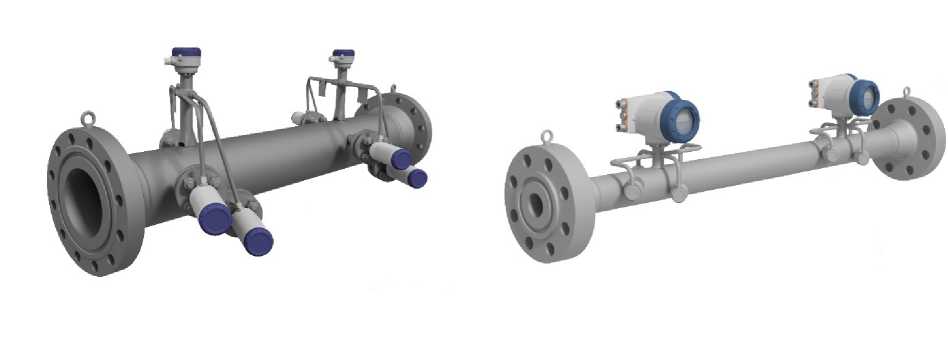

ж) OPTISONIC 4400 С/HP (редундантное исполнение)
з) OPTISONIC 3400 F (с двумя клеммными коробками)
Рисунок 1 - Внешний вид расходомеров серии OPTISONIC
з) OPTISONIC 3400 F (штуцерное соединение)
Место опломбирования
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Программное обеспечение расходомеров-счетчиков (далее - ПО) неизменяемое и не считываемое, имеет разделение на метрологически значимую часть и метрологически незначимую часть.
Метрологически значимая часть ПО расходомеров-счетчиков, реализует функции расчета объема, объёмного расхода, скорости потока, скорости звука в жидкости, определение направления потока, вывод информации на дисплей и интерфейсы связи, токовый, частотный, импульсный выходы. Имеется возможность вычисления массового расхода.
Уровень защиты программного обеспечения «средний», в соответствии с
Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
CG350 |
|
Номер версии (идентификационный номер) ПО |
5.X.X |
|
Примечание: Обозначение Х в записи номера версии ПО заменяет символы, отвечающие за метрологически незначимую часть. | |
Метрологические и технические характеристики
Таблица 2.1 - Метрологические характеристики расходомеров OPTISONIC 3400
|
Наименование характеристики |
Значение |
|
Номинальный диаметр DN |
от 25 до 3000 |
|
Пределы допускаемой относительной погрешности измерений объёмного расхода и объёма, %
|
±0,31), ±0,5 ±0,3+0,2/v2) |
|
Температурный дрейф токового выхода, |
0,00003/К |
| |
Таблица 2.2 - Метрологические характеристики расходомеров OPTISONIC 4400
|
Наименование характеристики |
Значение |
|
Номинальный диаметр DN |
от 25 до 1000 |
|
Пределы допускаемой относительной погрешности измерений объёмного расхода и объёма, %: Исполнение НТ:
Исполнение НР: |
±(1+1/v)1) ±(0,5+0,5/v)1) ±(2,5+2,5/v)1) ±(1+1/v)1) |
|
Температурный дрейф токового выхода |
0,00003/К |
|
1)v - скорость потока в м/с | |
Таблица 3.1 - Диаметры номинальные и диапазоны измерений расходомеров OPTISONIC 3400
|
Номинальный диаметр |
Минимальное значение расхода Qmn, м 3/ч |
Максимальное значение расхода Qmax, м 3/ч |
|
1 |
2 |
3 |
|
DN 25 |
0,09 |
34,5 |
|
DN 32 |
0,14 |
56,5 |
|
DN 40 |
0,23 |
88,2 |
|
DN 50 |
0,35 |
137,8 |
|
DN 65 |
0,60 |
232,9 |
|
DN 80 |
0,90 |
352,9 |
|
DN 100 |
1,41 |
551,3 |
|
DN 125 |
2,21 |
861,5 |
|
DN 150 |
3,18 |
1240,5 |
DN 200
5,65
2205,4 |
Продолжение таблицы 3.1
|
1 |
2 |
3 |
|
DN 250 |
8,83 |
3445,9 |
|
DN 300 |
12,72 |
4962,1 |
|
DN 350 |
17,31 |
6754,0 |
|
DN 400 |
22,61 |
8821,6 |
|
DN 450 |
28,61 |
11164,8 |
|
DN 500 |
35,33 |
13783,7 |
|
DN 600 |
50,87 |
19848,6 |
|
DN 700 |
69,24 |
27016,1 |
|
DN 800 |
90,43 |
35286,4 |
|
DN 900 |
114,45 |
44659,3 |
|
DN 1000 |
141,30 |
55135,0 |
|
DN 1200 |
203,47 |
79394,3 |
|
DN 1400 |
276,95 |
108064,5 |
|
DN 1600 |
361,73 |
141145,5 |
|
DN 1800 |
457,81 |
178637,2 |
|
DN 2000 |
565,20 |
220539,8 |
|
DN 2200 |
683,89 |
266853,2 |
|
DN 2400 |
813,89 |
317577,3 |
|
DN 2600 |
955,19 |
372712,3 |
|
DN 2800 |
1107,79 |
432258,0 |
|
DN 3000 |
1271,70 |
496214,6 |
|
Примечание: Диапазон измерений расхода для каждого расходомера серии OPTISONIC 3400 указывается в паспорте; | ||
Таблица 3.2 - Диаметры номинальные и диапазоны измерений расходомеров OPTISONIC 4400
|
Номинальный диаметр |
Минимальное значение расхода Qmin, м3/ч |
Максимальное значение расхода Qmax, м3/ч |
|
1 |
2 |
3 |
|
DN 25 |
0,3 |
33,6 |
|
DN 32 |
0,6 |
55,1 |
|
DN 40 |
0,9 |
86,0 |
|
DN 50 |
1,4 |
134,4 |
|
DN 65 |
2,3 |
227,1 |
|
DN 80 |
3,5 |
344,1 |
|
DN 100 |
5,5 |
537,5 |
|
DN 125 |
8,6 |
840,0 |
|
DN 150 |
12,4 |
1209,5 |
|
DN 200 |
22,1 |
2150,3 |
|
DN 250 |
34,5 |
3359,8 |
|
DN 300 |
49,6 |
4838,0 |
|
DN 350 |
67,5 |
6585,2 |
|
DN 400 |
88,2 |
8601,1 |
|
DN 450 |
111,6 |
10885,7 |
|
DN 500 |
137,8 |
13439,1 |
|
DN 600 |
198,5 |
19352,4 |
|
DN 700 |
270,2 |
26340,6 |
Продолжение таблицы 3.2
|
1 |
2 |
3 |
|
DN 800 |
352,9 |
34404,1 |
|
DN 900 |
446,6 |
43542,7 |
|
DN 1000 |
551,3 |
53756,4 |
|
Примечание: Диапазон измерений расхода для каждого расходомера серии OPTISONIC 4400 указывается в паспорте; | ||
|
Таблица 4.1 - Основные технические характеристики расходомеров OPTISONIC 3400 | |
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Давление измеряемой среды, МПа, не более |
43,3 |
|
Температура измеряемой среды, °С:
|
от -45 до +140 от -45 до +180 от -110 до +250 от -200 до +180 |
|
Степень защиты от пыли и влаги, обеспечиваемой оболочками:
первичного преобразователя расхода OPTISONIC 3000 F/LT |
IP66/IP67 IP66/IP67 IP67, ГР68(опционально) IP68 |
|
Параметры электрического питания: - напряжение переменного тока, В |
(от 100 до 230) +;05% |
|
(от 12 до 24)1 уд +10%/ +30% 50/60 |
|
Маркировка взрывозащиты |
1Ex db [ia] IIC T6...T3 Gb X 1Ex db e [ia] IIC T6.T3 Gb X 1Ex db [ia] [ia Ga] IIC T6.T3 Gb X 1Ex db e [ia] [ia Ga] IIC T6.T3 Gb X 1Ex db [ia] IIC T6 Gb X 1Ex db e [ia] IIC T6 Gb X 1Ex db [ia] [ia Ga] IIC T6 Gb X 1Ex db e [ia] [ia Ga] IIC T6 Gb X 1Ex ia IIC T6.T2 Gb X 1Ex ia IIC T6...T3 Gb X |
|
Потребляемая мощность:
|
22 12 |
Продолжение таблицы 4.1
|
1 |
2 |
|
Температура окружающей среды, °С: - для расходомеров компактного исполнения с корпусом ПС из алюминия, а также для ПС раздельного исполнения с корпусом ПС из |
от -55 до +65 |
|
алюминия | |
|
- для расходомеров компактного исполнения с корпусом ПС из нержавеющей стали , а также для ПС раздельного исполнения с корпусом ПС из | |
|
нержавеющей стали |
от -55 до +60 |
|
- для ПРП |
от -55 до +70 |
|
- для ПРП исполнений XXT и LT |
от -60 до +70 |
Таблица 4.2 - Основные технические характеристики расходомеров OPTISONIC 4400
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Давление измеряемой среды, МПа, не более |
43,3 |
|
Температура измеряемой среды, °С: OPTISONIC 4400 C HP | |
|
- компактная версия |
от -45 до +140 |
|
- раздельная версия OPTISONIC 4400 HT |
от -45 до +180 |
|
- раздельная версия |
от -45 до +600 |
|
Степень защиты от пыли и влаги, обеспечиваемой оболочками: |
IP66/IP67 |
|
Маркировка взрывозащиты |
1Ex db [ia] IIC T6...T3 Gb X 1Ex db e [ia] IIC T6.T3 Gb X 1Ex db [ia] [ia Ga] IIC T6.T3 Gb X 1Ex db e [ia] [ia Ga] IIC T6.T3 Gb X 1Ex db [ia] IIC T6 Gb X 1Ex db e [ia] IIC T6 Gb X 1Ex db [ia] [ia Ga] IIC T6 Gb X 1Ex db e [ia] [ia Ga] IIC T6 Gb X 1Ex ia IIC T6.T3 Gb X 1Ex ia IIC T6.T1, T550 °C, T615 °C Gb X |
|
Параметры электрического питания: - напряжение переменного тока, В |
(от 100 до 230) +“% |
|
- напряжение постоянного тока, В |
(от 12 до 24)1 |
|
- переменный / постоянный ток, В |
+10% /+30% 24 -15% / -25% |
|
- частота переменного тока, Гц |
50/60 |
|
Потребляемая мощность: - переменный ток, В •А |
22 |
|
- постоянный ток, Вт |
12 |
Продолжение таблицы 4.2
|
Температура окружающей среды, °С:
|
от -55 до +65 от -55 до +60 от -60 до +70 |
|
Средняя наработка на отказ, ч |
200000 |
|
Средний срок службы, лет |
25 |
наносят на маркировочную табличку ПС и на эксплуатационную документацию типографским способом.
Комплектность средства измерений
Таблица 5
|
Наименование |
Обозначение |
Количество |
|
Расходомер-счетчик жидкости ультразвуковой |
серии OPTISONIC |
1 шт. |
|
РУКОВОДСТВО ПО МОНТАЖУ, ЭКСПЛУАТАЦИИ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ |
8.2000.37РЭ1) 8.2000.43РЭ2) |
1 экз. |
|
Паспорт |
8.1000.37ПС1) 8.1000.43ПС2) |
1 экз. |
| ||
Для OPTISONIC 3400 приведены в разделе 1.3.1 документа «Расходомеры-счётчики жидкости ультразвуковые серии OPTISONIC модель 3400. Руководство по монтажу, эксплуатации и техническому обслуживанию» 8.2000.37РЭ;
Для OPTISONIC 4400 приведены в разделе 1.2.1 документа «Расходомеры-счётчики жидкости ультразвуковые серии OPTISONIC модель 3400. Руководство по монтажу, эксплуатации и техническому обслуживанию» 8.2000.43РЭ.
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 7 февраля 2018 г. № 256 г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ТУ 26.51.52-023-33530463-2020 Расходомеры-счётчики жидкости ультразвуковые серии OPTISONIC. Технические условия.
ИзготовительОбщество с ограниченной ответственностью коммерческая организация с иностранными инвестициями «КРОНЕ-Автоматика» (ООО «КРОНЕ-Автоматика»)
ИНН 6318107839
Адрес: 443004, Самарская область, Волжский район, посёлок Верхняя Подстёпновка, д. 2
Телефон: +7(846) 230-03-70, +7(846) 230-03-11
Web-сайт: www.krohne.ru
E-mail: kar@krohne.su
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») ИНН 7736042404
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: +7 (495) 437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
