ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы измерительные Альбатрос ТанкМенеджер-2

Назначение средства измерений

Системы измерительные Альбатрос ТанкМенеджер-2 (далее - системы) предназначены для измерений массы, параметров нефти и нефтепродуктов в парках резервуаров высотой от 1,5 до 25,0 м, согласно ГОСТ Р 8.595-2004.

Описание средства измерений

Принцип действия системы основан на использовании косвенного метода статических измерений массы нефти и нефтепродуктов.

Системы выпускаются в четырех исполнениях, отличающихся типом вторичного преобразователя (далее - ВП), составом поддерживаемых первичных преобразователей (далее -ПП), а также количеством реализованных каналов измерения массы (далее - ИКМ). В состав систем, в зависимости от исполнения, входят:

  • - 1Ш предназначенные для измерения уровня, уровня раздела сред, температуры, избыточного давления, гидростатического давления, плотности, выполненные на основе датчиков и других устройств и располагающиеся непосредственно на резервуаре (на объектах в зонах классов 0, 1 и 2 по ГОСТ 30852.9-2002);

  • - В1, получающие информацию с 11, осуществляющий индикацию и архивирование измеряемых системой параметров, а также формирование сигналов управления внешними устройствами.

Исполнение 1 предназначено для измерения уровня, уровня раздела сред, температуры, избыточного давления, гидростатического давления, плотности, объема, массы нетто (брутто)Число ИКМ - один.

В качестве 11 используется один датчик уровня ультразвуковой ДУУ2М, или датчик уровня ультразвуковой ДУУ6, или уровнемер поплавковый ДУУ10 (регистрационный номер 56503-14), или датчик температуры многоточечный ДТМ2 (регистрационный номер № 32476-12), или измеритель температуры многоточечный ДТМ3, или плотномер жидкости Д11 (регистрационный номер 59097-14).

В качестве В1 используется блок сопряжения с датчиком БСД5А (регистрационный номер 57793-14).

Исполнение 2 предназначено для измерения уровня, уровня раздела сред, температуры, избыточного давления, плотности, объема, массы нетто (брутто). Число ИКМ - один.

В качестве 11 используется до четырех уровнемеров поплавковых ДУУ10 (регистрационный номер 56503-14) с протоколом обмена HART, измерителей температуры многоточечных ДТМ3 с протоколом обмена HART, преобразователей избыточного давления Альбатрос p20 (регистрационный номер 50673-12), преобразователей (датчиков) давления измерительных EJ* (регистрационный номер 59868-15).

В качестве ВП используется блок сопряжения с датчиком БСД5Н (регистрационный номер 57793-14).

Исполнение 3 предназначено для измерения уровня и (или) высоты газового пространства контактным или бесконтактным методом, уровня раздела сред, температуры, избыточного и гидростатического давления, плотности, объема, массы нетто (брутто). Число ИКМ - четыре.

В качестве ПП используются до четырех датчиков уровня ультразвуковых ДУУ2М, или датчиков уровня ультразвуковых ДУУ6, или датчиков температуры многоточечных ДТМ2 (регистрационный номер 32476-12), или плотномеров жидкости ДП1 (регистрационный номер 59097-14) или до двух уровнемеров радиоволновых РДУ3 (регистрационный номер 52031-12), или до двух уровнемеров тросиковых радиоволновых УТР1 (регистрационный номер 52339-12),

В качестве ВП используется контроллер ГАММА-8МА.

Исполнение 4 предназначено для измерения уровня и (или) высоты газового пространства контактным или бесконтактным методом, уровня раздела сред, температуры, избыточного и гидростатического давления, плотности, объема, массы нетто (брутто). Число ИКМ - шесть.

В качестве ПП используется:

  • - до шести датчиков уровня ультразвуковых ДУУ2М, датчиков уровня ультразвуковых ДУУ6, датчиков температуры многоточечных ДТМ2 (регистрационный номер 32476-12), уровнемеров поплавковых ДУУ10 (регистрационный номер 56503-14), измерителей температуры многоточечных ДТМ3, плотномеры жидкости ДП1 (регистрационный номер 59097-14) с протоколом обмена ЗАО «Альбатрос»;

  • - до трех уровнемеров радиоволновых РДУ3 (регистрационный номер 52031-12) или уровнемеров тросиковых радиоволновых УТР1 (регистрационный номер 52339-12);

  • - до 24 уровнемеров поплавковых ДУУ10 (регистрационный номер 56503-14), измерителей температуры многоточечных ДТМ3, преобразователей избыточного давления Альбатрос p20 (регистрационный номер 50673-12) с протоколом обмена HART, преобразователей (датчиков) давления измерительных EJ* (регистрационный номер 59868-15).

В качестве ВП используется контроллер А17.

Структура условного обозначения системы измерительный Альбатрос ТанкМенеджер-2.

Таблица 1

Тип подключаемых

ПП

Типы подключаемого ВП

БСД5А

БСД5Н

ГАММА-8МА

А17

Исполнение 1

Исполнение 2

Исполнение 3

Исполнение 4

ДУУ2М

+

-

+

+

ДУУ6

+

-

+

+

ДУУ10

+

+

-

+

ДТМ2

+

-

+

+

ДТМ3

+

+

-

+

ДП1

+

-

+

+

Альбатрос р20

-

+

-

+

РДУ3

-

-

+

+

УТР1

-

-

+

+

EJ*

-

+

-

+

Приказ Росстандарта №1805 от 18.08.2021, https://oei-analitika.ru Приказ Росстандарта №1805 от 18.08.2021, https://oei-analitika.ru Приказ Росстандарта №1805 от 18.08.2021, https://oei-analitika.ru Приказ Росстандарта №1805 от 18.08.2021, https://oei-analitika.ru

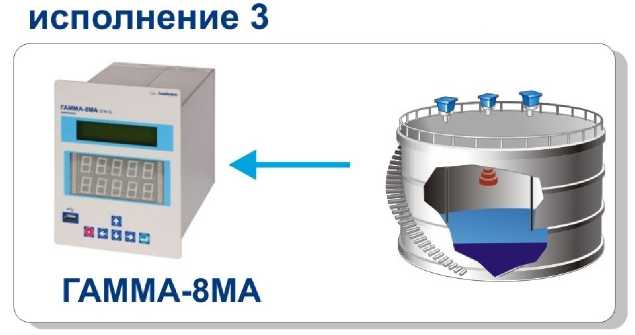

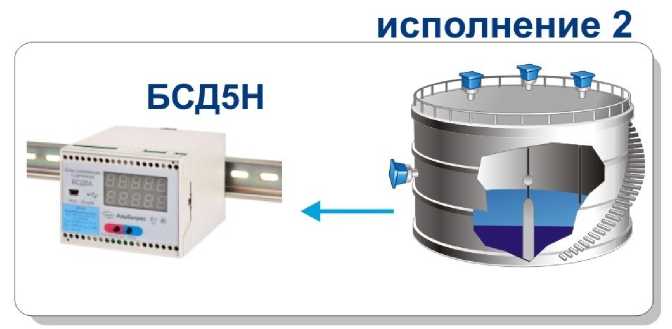

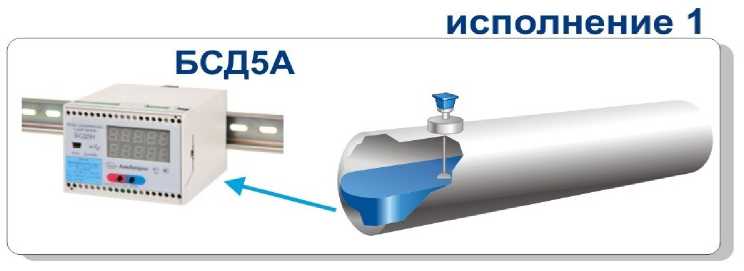

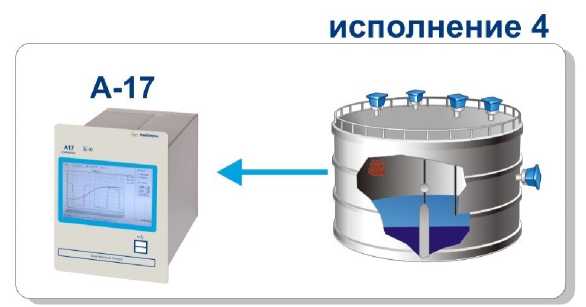

Рисунок 1 - Внешний вид системы

Подпись

Дата

ЛЛх2хГ

Место пломбировки

Рисунок 2 - Место пломбировки

Программное обеспечение

Программное обеспечение (далее - ПО) является встроенным и метрологически значимым. ПО предназначено для обработки измерительной информации, индикации результатов измерений, формирования параметров выходных сигналов и передачи данных.

Номер версии ПО выводится на ВП, а так же доступны для чтения с ЭВМ верхнего уровня. Для контроля работы системы проводится самодиагностика. Защита от несанкционированного доступа к ПО и настройкам системы ограничивается паролями и пломбами.

Уровень защиты ПО системы от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «Высокий».

Таблица 2 - Идентификационные данные программного обеспечения

Идентификационные данные

(признаки)

Значение

Идентификационное наименование ПО

Программа блока БСД5А

Программа блока БСД5Н

Программа контроллера ГАММА-8МА

Программа контроллера А17

Номер версии (идентификационный номер

ПО)

1.06

1.06

1.03

1.06

Цифровой идентификатор ПО

В135

В135

8С6DH

27D1

Метрологические и технические характеристики

Таблица 3 - Метрологические и технические характеристики

Наименование характеристики

Значение

Диапазон измерений уровня, мм

от 0 до 25000

Диапазон измерений температуры, °С

от -45 до +200

Диапазон измерений плотности, кг/м3

от 650 до 1050

Диапазон измерений избыточного давления, МПа

от -0,06 до +60

Диапазон измерений гидростатического давления, кПа

от 0 до 61,6

Диапазоны выходного токового сигнала, при величине

от 0 до 20

сопротивления нагрузки не более 500 Ом, мА

от 4 до 20

Диапазоны выходного токового сигнала, при величине сопротивления нагрузки не более 2,2 кОм, мА

от 0 до 5

Диапазоны входных токовых сигналов, мА ГАММА-8МА, А17

от 0 до 5

БСД5Н, БСД5А

от 0 до 20

от 4 до 20

Пределы   допускаемой   относительной   погрешности

измерений плотности, %

±0,4

Пределы допускаемой абсолютной погрешности измерений плотности, кг/м3 *

±1,1

Пределы   допускаемой   относительной   погрешности

измерений массы брутто М, %:

М > 120 т

±0,50

М < 120 т

±0,65

Пределы   допускаемой   относительной   погрешности

измерений массы нетто Мн, %:

Мн > 120 т

±0,60

Мн < 120 т

±0,75

Пределы допускаемой абсолютной погрешности токовых сигналов, мкА

±15

Температура окружающей среды, °С

-исполнение 1, исполнение 3

от -45 до +85

-исполнение 2, исполнение 4

от -50 до +85

Температура транспортирования и хранения, °С -исполнение 1, исполнение 2

от -40 до + 45

-исполнение 3, исполнение 4

от +1 до + 45

Средняя наработка на отказ, не менее, часов

100000

Срок службы, не менее, лет

14

* Нормированы для систем исполнений 1, 3 и 4 при подключении плотномера

жидкости ДП1.

Таблица 4 - Пределы допускаемой абсолютной погрешности измерений у

ровня, мм

Типы подключаемых

ПП

Исполнение 1

Исполнение 2

Исполнение 3

Исполнение 4

ДУУ2М

±5 (±3; ±2; ±1)*

-

±5 (±3; ±2; ±1)*

ДУУ6

±5 (±1)*

-

±5 (±1)*

ДУУ10

±3 ( ±0,7; ±0,5)*

±3 (±1)*

-

±3(±1;±0,7; 0,5)*

УТР1

-

-

±10 (±5)*

РДУ3

-

-

±6 (±4; ±2; ±1)*

*по заказу

Таблица 5 - Пределы допускаемой относительной погрешности измерений объема, %

Типы подключаемых

ПП

Исполнение 1

Исполнение 2

Исполнение 3

Исполнение 4

ДУУ2М

±0,44

(±0,41; ±0,29)*

-

±0,44 (±0,41; ±0,29)*

ДУУ6

±0,44 (±0,29)*

-

±0,44 (±0,29)*

ДУУ10

±0,44 (±0,41; ±0,29; ±0,26)*

-

±0,44

(±0,41;±0,29;±0,26)*

УТР1; РДУ3

-

-

±0,34

* по заказу

Таблица 6 - Пределы допускаемой абсолютной погрешности измерений температуры, °С

Типы подключаемых ПП

Диапазон измерений температуры (t), °С

Исполнение 1

Исполнение 2

Исполнение 3

Исполнение 4

ДУУ2М

-45 < t < -10

-10 < t < +85 +85 < t < +120

±2,0

±0,5

±2,0

±2,0

±0,5

±2,0

ДУУ6

- 40 < t < +65

±0,5

-

±0,5

ДУУ10

-45 < t < -40 -40 < t < +105 +105 <t< +120

±0,7

±0,5

±0,7

±0,7

±0,5

±0,7

ДТМ2

-45 < t < -10

-10 < t < +85 +85 < t < +125 (-45< t < +85)*

±2,0

±0,5

±2,0

±0,5

±2,0

±0,5

±2,0

±0,5

ДТМ3

-45 < t < +125 +125 < t < +200

±0,75 (±0,2)*

±1,2 (±0,2)*

-

±0,75(±0,2)*

±1,2 (±0,2)*

ДП1

-40 < t < +105

±0,5

-

±0,5

*по заказу

Таблица 7 - П

ределы допускаемой погрешности измерений давления

Типы подключаемых Ш1

Диапазон измерений давления (P), кПа

Исполнение 1

Исполнение 2

Исполнение

3

Исполнение

4

ДУУ2М

-избыточное

0 < P < 2000

±1,5 %

-

±1,5 %

ДУУ6 -избыточное

-1,87 < P < +2,06

-3,08 < P < +3,27

-6,16 < P < +6,28

±51 Па

±84 Па

±168 Па

-

±51 Па

±84 Па

±168 Па

-гидростатическое

0 < P < 18,7

0 < P < 30,8

0 < P < 61,6

±20,4 Па

±33,6 Па

±67,2 Па

±20,4 Па

±33,6 Па

±67,2 Па

ДУУ10 -избыточное

0 < P < 2000

±1,5 %

-

±1,5 %

Альбатрос р20 -избыточное

-60 < P < +60 -0,01 < P< +60000

-

0,2 %

0,1 %

-

0,2 %

0,1 %

Таблица 8

Исполнение 1

Исполнение 2

Исполнение 3

Исполнение 4

Степень защиты по

ГОСТ 14254-96

IP68, IP20

IP66, IP68, IP20

IP68, IP50

IP66, IP68, IP30

Масса, не более, кг

23,75

93,65*

87*

563,4*

*Габаритные размеры, не более, мм

281x180x(352,5+L

)

281x180x(202+L)

400x400x(438+L)

Примечание - L - длина ЧЭ датчика, определяемая при заказе, мм. * определяется при заказе.

Знак утверждения типа

наносится на лицевую панель ВП системы методом шелкографии и на титульные листы эксплуатационной документации типографским методом.

Комплектность средства измерений

Таблица 9 - Комплектность средства измерений

Наименование

Кол-во, шт

Примечание

Система измерительная Альбатрос ТанкМенеджер-2 исполнение 1:

1

По заказу

Руководство по эксплуатации

1

Методика поверки

1

Продолжение таблицы 9

Наименование

Кол-во, шт

Примечание

Паспорт

1

Блок сопряжения с датчиком БСД5А

1

Система измерительная Альбатрос ТанкМенеджер-2 исполнение 2:

1

По заказу

Руководство по эксплуатации

1

Методика поверки

1

Паспорт

1

Блок сопряжения с датчиком БСД5Н

1

Система измерительная Альбатрос ТанкМенеджер-2 исполнение 3:

1

По заказу

Руководство по эксплуатации

1

Методика поверки

1

Паспорт

1

Контроллер ГАММА-8МА

1

Система измерительная Альбатрос ТанкМенеджер-2 исполнение 4:

1

По заказу

Руководство по эксплуатации

1

Методика поверки

1

Паспорт

1

Контроллер А17

1

Сведения о методиках (методах) измерений

изложены в документе УНКР.421417.011 РЭ «Системы измерительные Альбатрос ТанкМенеджер-2. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к системам измерительным Альбатрос ТанкМенеджер-2

ГОСТ Р 8.595-2004 ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические требования.

ТУ 4252-006-29421521-15 «Система измерительная Альбатрос ТанкМенеджер-2. Технические условия».

Изготовитель

Акционерное общество «Альбатрос» (АО «Альбатрос») ИНН 7713003423

Юридический адрес: 127254, г. Москва, Огородный проезд, д. 5, стр.3, эт.2, оф.12 Адрес: 127254, г. Москва, Огородный проезд, д. 5, стр.3

Телефон/факс +7-495-921-41-73, +7-499-977-04-11.

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д.46

Тел./факс: (495)437-55-77 / 437-56-66

E-mail: office@vniims.ru, www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.

Лист № 9

Всего листов 9 испытаний средств




ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «18» августа 2021 г. № 1805

Сведения

об утвержденном типе средств измерений, подлежащие изменению в части сведений об изготовителе (правообладателе)

№ п/п

Наименование типа

Обозначение типа

Регистрационный номер в ФИФ

Изготовитель

Правообладатель

Заявитель

Отменяемые сведения

Устанавливаемые сведения

Отменяемые сведения

Устанавливаемые сведения

1

2

3

4

5

6

7

8

9

1.

Системы измерительные

Альбатрос

ТанкМенеджер-2

64517-16

ЗАО «Альбатрос», Москва

Акционерное общество «Альбатрос» (АО «Альбатрос»), г. Москва

Акционерное общество «Альбатрос» (АО «Альбатрос»), г. Москва
