МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

31 мая 2017 г.

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 46778 «Весы неавтоматического действия ED»

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ООО «Сарторос» от 07 марта 2017 г. № № 04.8/17 приказываю:

• 1. Переоформить свидетельство об утверждении типа № 46778 «Весы неавтоматического действия ED», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 50088-12, в связи с переименованием организации-изготовителя с «Sartorius Weighing Technology GmbH» на «Sartorius Lab Instruments GmbH & Co.KG».

• 2. Управлению метрологии (Р.А.Родин), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя -                              - С.С.Голубев

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

С ВН/Ц HUS' (J СЬР I ЛФИКА'ТЕ ЭГ1

Сертификат: 61DA1E000300E901C1ED Кому выдан: Голубев Сергей Сергеевич Действителен: с 17.11.2016 до 17.11.2017

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы неавтоматического действия ED (далее - весы), предназначены для статического измерения массы.

Конструктивно весы выполнены в едином корпусе и состоят из грузоприемного устройства, грузопередающего устройства и весоизмерительного устройства с показывающим устройством. Весы модификаций ED224S-RCE, ED623S-RCE, ED423S-RCE оснащены ветрозащитной витриной.

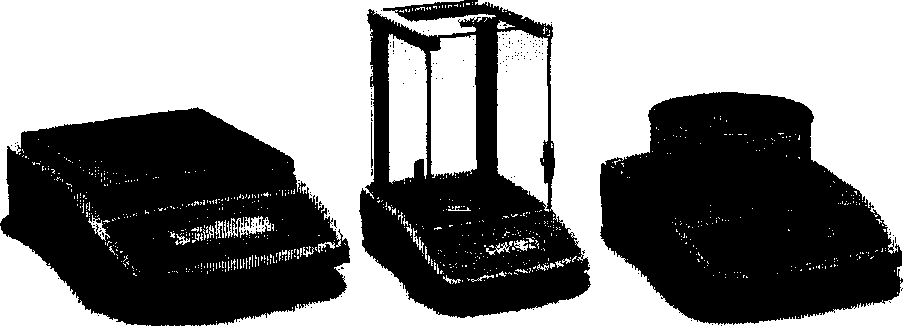

Общий вид весов показан на рисунке 1.

Рисунок 1 - Общий вид весов неавтоматического действия ED

Принцип действия весов основан на компенсации массы взвешиваемого груза электромагнитной силой, создаваемой системой автоматического уравновешивания. Электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза, преобразуется в цифровой код, и результат взвешивания выводится на дисплей. Весы оснащены интерфейсом связи RS232 для подключения различных периферийных устройств.

В зависимости от модификации весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

• - устройство установки по уровню (Т.2.7.1) с индикатором уровня (3.9.1.1);

• - устройство первоначальной установки нуля (Т.2.7.2.4);

• - устройство слежения за нулем (Т.2.7.3);

• - устройство установки нуля и уравновешивания тары (4.6.9);

• - устройство выборки массы тары (Т.2.7.4);

• - цифровое показывающее устройство с отличающимся делением (3.4.1);

• - полуавтоматическое устройство юстировки чувствительности встроенным грузом (4.1.2.5);

• - взвешивание в различных единицах измерения массы - килограмм, грамм, миллиграмм, карат (2.1).

Весы имеют следующие режимы работы (4.20):

• - счетный режим;

• - вычисление процентных соотношений;

• - режим сравнения;

• - суммирование;

• - статистическая обработка.

Весы выпускаются в следующих модификациях: ED224S-RCE, ED623S-RCE, ED423S-RCE, ED3202S-RCE, ED6202S-RCE, отличающихся исполнением корпуса и грузоприемной платформы, а так же метрологическими характеристиками.

Схема пломбировки весов от несанкционированного доступа приведена на рисунке 2.

Рисунок 2 - Схема пломбировки от несанкционированного доступа

Программное обеспечение (далее - ПО) весов является встроенным и полностью метрологически значимым.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой (наклейкой), которая находится на корпусе весов (как показано на рисунке 2). Защитная пломба ограничивает доступ к переключателю юстировки, при этом ПО не может быть модифицировано без нарушения защитной пломбы и изменения положения переключателя юстировки. Кроме того, изменение ПО невозможно без применения специализированного оборудования производителя.

Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.

Идентификация ПО осуществляется по номеру версии, доступ к которому осуществляется через меню пользователя. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

♦Примечание - Идентификационное наименование программного обеспечения и цифровой идентификатор ПО не используются на устройствах при работе со встроенным ПО

Метрологические и технические характеристики приведены в таблицах 2 и 3.

Таблица 2

Таблица 3

наносится на маркировочную табличку, расположенную на корпусе весов и типографским способом на титульный лист руководства по эксплуатации.

Таблица 4 - Комплектность средства измерений

осуществляется по приложению ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Основные средства поверки:

- гири, соответствующие классам точности Е2, F1 по ГОСТ OIML R 111-1-2009.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на корпус весов с лицевой стороны и /или на свидетельство о поверке.

приведены в эксплуатационном документе.

ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»

ГОСТ 8.021-2015 «ГСИ. Государственная поверочная схема для средств измерений массы»

Техническая документация фирмы-изготовителя

Фирма «Sartorius Lab Instruments GmbH & Co. KG», Германия

Адрес: 37079 Otto-Brenner Strasse 20, Goettingen, Germany

Тел.: +49 (551)3080; Факс: +49 (551)3083289

E-mail: info.mechatronics@sartorius.com; www.sartorius.com

Общество с ограниченной ответственностью «Сарторос» (ООО «Сарторос»)

ИНН 7743023226

107014, Москва, ул. Стромынка, д. 13

Тел.: (495) 921-22-41, (495) 956-22-41; Факс: (495) 956-22-41

E-mail: info@sartoros.ru; www.sartoros.ru

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, 46

Телефон (факс): (495) 437-5577,437-5666

Web-сайт: www.vniims.ru; E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа№ 30004-13 от 26.07.2013 г.
