УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «28» июня 2024 г. № 1574

Регистрационный № 92152-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Расходомеры вихревые Метран-390М

Расходомеры вихревые Метран-390М (далее - расходомеры) предназначены для измерений объемного расхода, объема водяного пара, газа и жидкости, массового расхода и массы воды и насыщенного водяного пара.

Расходомеры состоят из датчика расхода (далее - датчик), измерительного преобразователя (далее - преобразователь) интегрального или удаленного монтажа.

Принцип действия расходомеров основан на эффекте возникновения периодической вихревой структуры (дорожки Кармана) в потоке среды, обтекающей препятствие (тело обтекания). Частота следования вихрей пропорциональна скорости потока. Скорость потока и пропорциональный ей объемный расход измеряемой среды рассчитываются на основе измеренной частоты следования вихрей.

Опционально расходомеры позволяют проводить вычисления массового расхода и массы воды и насыщенного водяного пара.

Массовый расход и масса вычисляются путем умножения объемного расхода и объема на плотность измеряемой среды. Плотность воды и насыщенного водяного пара вычисляются в соответствии с ГСССД МР 147-2008.

изготавливаются в

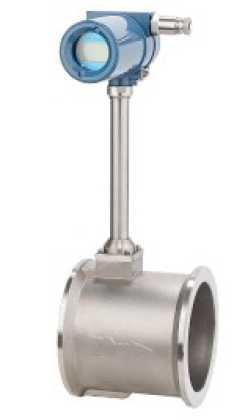

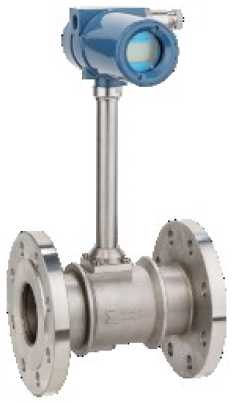

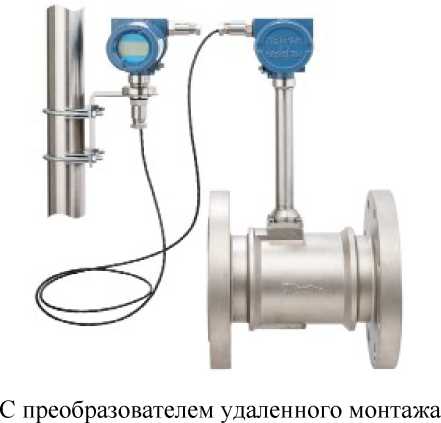

Рисунок 1 - Общий вид расходомеров

Преобразователи и датчики могут изготавливаться с другим цветом корпуса и его элементов. Допускаются внешние отличия, связанные с технологией изготовления корпусных деталей и способом обработки их поверхностей.

Заводской номер, состоящий из арабских цифр, наносится методом, принятым на предприятии-изготовителе, на маркировочные таблички, расположенные на корпусе преобразователя.

Пломбирование расходомеров не предусмотрено.

Нанесение знака поверки на расходомеры не предусмотрено.

Метран

„ 'ey РАСХОДОМЕР ВИХРЕВОЙ МЕТР и МетрвнОбОМ

Заводонй №; ХХХХХХХХ            Тег; ХХХХХХХХХХ

□М XXX; PN XX, Дпвпваон расжзпрк XXX.. JCXXXX м и ПИТ = 1В... Зе В; Рмакс = 3.& Вт Вымзиныв сигаапы:ХХХХХХХХХХХХХХХХХХХХХ 1 Ех Л НС Т5 еЬ Xi ЕАЭС RIU O-RU JOOOCXХХХХХ/ХХ -65 'С^Те^+Та ТС            л ПАННО ЦСВЭ

АО'ПГ "Метре*И, Россия       хУ Дега изпотевления; XX.SOXX г.

__________________________________________________________________________________________>

О Дэтвнзпр

Место нанесения заводского номера

Рисунок 2 - Общий вид маркировочной таблички

Расходомеры имеют встроенное программное обеспечение (далее - ПО). ПО обеспечивает расчет скорости, объемного и массового расхода, объема и массы измеряемой среды, формирование выходных сигналов, отображение значений на ЖКИ. ПО устанавливается в расходомеры на предприятии-изготовителе и не подлежит изменению в процессе эксплуатации.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Таблица 2 - Метрологические характеристики

________________Наименование характеристики

Диапазон измерений объемного расхода¹⁾, м³/ч:

- жидкость

- газ, водяной пар

• ¹⁾ Приведен максимально возможный диапазон измерений. Фактические значения диапазона измерений указываются в паспорте.

• ²⁾ Фактические значения указываются в паспорте.

• ³⁾ Указаны значения пределов допускаемой относительной погрешности измерений объемного расхода

(объема) в диапазоне измерений от Q включительно до Q . Пределы допускаемой относительной погрешности измерений объемного расхода (объема) в диапазоне измерений от Q до Q составляют ±(иИ + 2) %.                                                                    ‘

• ⁴⁾ При имитационной поверке пределы относительной погрешности измерения объемного расхода равны ±1,0 %, но не менее значений, указанных в паспорте.

• ⁵⁾ Без учета погрешности от принятия давления за условно-постоянное значение.

Примечания:

• 1. Введены следующие обозначения: Q - максимальное значение диапазона измерений объемного

расхода, м³/ч; Q - минимальное значение диапазона измерений объемного расхода, м³/ч; Q - переходное значение объемного расхода в соответствии с руководством по эксплуатации, м³/ч;   - пределы допускаемой

относительной погрешности измерений объемного расхода (объема) в диапазоне измерений от Q до Q , %; Р - плотность измеряемой среды.

• 2. При использовании токового выходного сигнала погрешность измерений объемного (массового) расхода алгебраически суммируется с погрешностью воспроизведения токового сигнала от 4 до 20 мА. При этом погрешности должны быть приведены к одинаковому виду.

• 3. Основная и дополнительная погрешности воспроизведения токового выходного сигнала от 4 до 20 мА суммируются алгебраически.

Таблица 3 - Основные технические характеристики

наносится на маркировочную табличку расходомеров методом, принятым на предприятии-изготовителе, и на титульные листы паспорта и руководства по эксплуатации типографским способом.

Таблица 4 - Комплектность средства измерений

приведены в разделе 1.4 «Устройство и работа расходомера» руководства по эксплуатации 13.5369.000.00 РЭ.

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;

Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»;

ТУ 4213-101-51453097-2023 Расходомеры вихревые Метран-390М. Технические условия.
