УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «14» августа 2024 г. № 1900

Регистрационный № 90230-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы неавтоматического действия Mu

Назначение средства измерений

Весы неавтоматического действия Mu (далее - весы) предназначены для измерений массы.

Описание средства измерений

Принцип действия весов основан на использовании электромагнитной компенсации. Сила тяжести объекта измерений вызывает смещение чувствительного элемента весов из положения, соответствующего нулевой нагрузке. Это смещение компенсируется с помощью электромагнитной соответствующее электромагнитной силе и пропорциональный массе объекта измерений подвергается аналогоцифровому преобразованию, математической обработке электронными устройствами весов с дальнейшим определением значения массы объекта измерений.

Весы состоят из грузоприемного устройства и весоизмерительного устройства.

Модификации весов имеют обозначение вида: Mu [X1][X2]i, где:

Mu - обозначение типа;

X1 - условное обозначение максимальной нагрузки: 2 (2,1 г); 6 (6,1 г), 12 (12,1 г), 22 (22,1 г);

X2 - условное обозначение действительной цены деления шкалы: 6 (0,001 мг);

i - наличие встроенной калибровки

Весы оснащены следующими устройствами (указанными ниже в соответствии с ГОСТ OIML R 76-1-2011):

устройство установки по уровню (Т.2.7.1);

устройство установки на нуль (Т.2.7.2);

устройство слежения за нулем (Т.2.7.3);

устройство взвешивания тары (Т.2.7.4.2);

устройство предварительного задания массы тары (Т.2.7.5).

Весы реализуют следующие функции:

• - счетный режим;

• - определение плотности твердых тел и жидкостей;

• - рецептурное взвешивание;

• - режим ограничения по массе;

• - процентный режим;

• - взвешивание животных;

• - определение пиковой нагрузки;

На весы прикрепляется металлизированная табличка, содержащая следующую информацию:

• - товарный знак предприятия-изготовителя (BEL ENGINEERING);

• - условное обозначение весов;

• - класс точности по ГОСТ OIML R 76-1-2011;

• - значение максимальной нагрузки (Max);

• - значение минимальной нагрузки (Min);

• - значения поверочного интервала (е) и действительной цены деления (d);

• - знак утверждения типа средств измерений;

• - серийный номер.

Весы снабжены последовательным интерфейсом RS232C, позволяющим выводить данные на печать или отображать на мониторе персонального компьютера, и интерфейсом USB для импорта и экспорта данных с помощью внешнего накопителя.

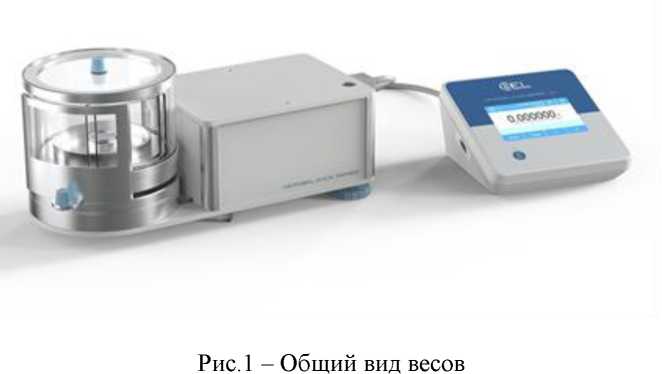

Общий вид весов представлен на рисунке 1.

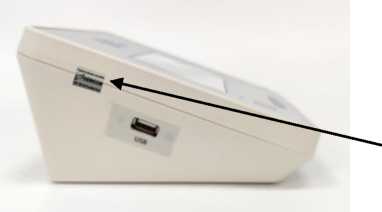

Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

Место пломбировки

Рис. 2 - Место пломбировки от несанкционированного доступа: разрушаемая наклейка

BEL ENGINEERING	Efl[
Model; Mu 66i	Temp:+15 C/+30°C
Ser. No. CHA2300532	Power; DC 24V1A
MAX: 6.1 g     MIN: 0.1 mg	Cj3)   2023
d=0.001mg       e=1mg	Made in Italy

Рисунок 3 - Пример маркировочной таблички

Маркировочная табличка с серийным номером изготавливается из полимерной пленки, крепится клеевым способом на задней поверхности блока управления и блока взвешивания. Серийный номер имеет буквенно-цифровой формат, нанесен типографским способом.

Нанесение знака поверки на средство измерений не предусмотрено.

Программное обеспечение

Программное обеспечение (далее - ПО) весов является встроенным, используется стационарной (закрепленной) аппаратной части с определенными программными средствами.

ПО не может быть модифицировано или загружено через какой-либо интерфейс или помощью других средств после принятия защитных мер.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.

Кроме того, для защиты от несанкционированного доступа к параметрам регулировки и настройки, а также измерительной информации используется переключатель настройки и регулировки, который находится на печатной плате внутри пломбируемого корпуса весов.

Защита от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.

Идентификационным признаком служит номер версии (идентификационный номер) ПО, который отображается на дисплее при включении весов.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 -

данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	-
Номер версии (идентификационный номер) ПО	не ниже c13.01.xxxxxx*
Цифровой идентификатор ПО	-
*« xxxxxx» - обозначение версии метрологически незначимой части ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
	Mu 26i	Mu 66i	Mu 126i	Mu 226i
Класс точности по ГОСТ OIML R 76-1-2011	I
Минимальная нагрузка (Min), мг	0,1
Максимальная нагрузка (Мах), г	2,1	6,1	12,1	22,1
Поверочный интервал (е), мг	1
Действительная цена деления шкалы (d), мг	0,001
Пределы допускаемой погрешности весов при первичной поверке (mpe) в соответствующих интервалах нагрузки (m), мг	±0,5

Продолжение таблицы 2

Наименование характеристики	Значение
	Mu 26i	Mu 66i	Mu 126i	Mu 226i
Среднеквадратическое отклонение (СКО) при нагрузке, мг, не более: 1 мг	0,002	0,002	0,002	0,002
1 г	0,004	0,004	0,004	0,004
2 г	0,005	0,005	0,005	0,005
5 г	-	0,010	0,010	0,010
10 г	-	-	0,012	0,012
20 г	-	-	-	0,015
Число поверочных интервалов (и)	2100	6100	12100	22100
Диапазон уравновешивания тары	100 % Мах

Таблица 3 - Технические характеристики

Наименование характеристики	Значение
Условия эксплуатации: - предельные значения температуры, °С - относительная влажность воздуха, %	от +15 до +30 от 30 до 80 (без конденсата)
Параметры электрического питания от сети переменного тока: напряжение переменного тока, В частота переменного тока, Гц	от 110 до 230 50/60
Параметры электрического питания от источника постоянного тока: напряжение, В	24
Потребляемая мощность, Вт, не более	13
Габаритные размеры взвешивающего блока (ширина/длина/высота), мм, не более	165 x 480 x 205
Габаритные размеры блока управления (ширина/длина/высота без учета ветрозащиты), мм, не более	173 x 180 x 92
Масса, кг, не более	8

Знак утверждения типа

наносится на маркировочную табличку, расположенную на корпусе весов и типографским способом на титульный лист эксплуатационного документа.

Комплектность средства измерений

Таблица 4 - Комплектность

Наименование	Обозначение	Количество
Весы неавтоматического действия в составе
Внешний блок управления с сенсорным дисплеем	Mu	1 шт.
Блок взвешивания с ветрозащитной витриной	Mu	1 шт.
Соединительный кабель	-	1 экз.
Платформа диметром 30 мм	-	1 шт.
Защитное кольцо	-	1 шт.
Пинцет	-	1 шт.
Перчатка	-	1 шт.
Ионизатор ION-A15	-	1 шт.
Блок питания для весов 24В	-	1 шт.
Блок питания для ионизатора 12В	-	1 шт.
Руководство по эксплуатации	-	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 8 «Режимы взвешивания» документа «Весы неавтоматического действия Mu. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания;

Приказ Росстандарта от 4 июля 2022 г. № 1622 «Об утверждении государственной поверочной схемы для средств измерений массы»;

Стандарт предприятия «BEL Engineering srl», Италия.

Правообладатель

«BEL Engineering srl», Италия

Адрес: Via Carlo Carra, 5, 20900 Monza (MB), Italia

Изготовители

«BEL Engineering srl», Италия

Адрес: Via Carlo Carra, 5, 20900 Monza (MB), Italia

Телефон: +39 039 200 6102

Факс: +39 039 214 0929

Web-сайт: belengineering.com,_E-mail: info@belengineering.com

«Bonomo BEL (Shanghai) Precision Instrument Co. Ltd.», Китай Адрес: No.1222 Jinhu Road, 201206 Shanghai, China

Телефон: +86 21 58999534

Web-сайт: belengineering.com, E-mail: info@belengineering.com

Испытательный центр

Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)

Адрес: 125424, г. Москва, Волоколамское ш., д. 88, стр. 8

Телефон / факс: +7 (495) 491-78-12 / +7 (495) 491-86-55

Е-mail: sittek@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311313.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «14» августа 2024 г. № 1900

Регистрационный № 72632-18

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики электрической энергии однофазные многофункциональные СЕ207

Назначение средства измерений

Счетчики электрической энергии однофазные многофункциональные СЕ207 (далее - счетчики) предназначены для измерения активной и реактивной электрической энергии, параметров силы тока, напряжения, активной и реактивной мощности, частоты сети, коэффициентов мощности, организации многотарифного учета электроэнергии, и контроля качества электроэнергии.

Описание средства измерений

Принцип действия счетчиков основан на измерении мгновенных значений входных сигналов тока и напряжения аналого-цифровым преобразователем, с последующим вычислением среднеквадратических значений токов и напряжений, активной, реактивной мощности и энергии, углов сдвига фазы, коэффициента мощности и частоты. Алгоритм вычисления реактивной мощности (энергии) - по первой гармонике.

Счетчики в зависимости от исполнения предназначены для внутренней установки в зависимости от исполнения корпуса.

Исполнения счетчиков для внутренней установки, применяются внутри местах, имеющих дополнительную защиту от влияния окружающей среды общественных зданиях, счетчики для наружной установки могут использоваться без дополнительной защиты от окружающей среды, и устанавливаются на опору линии электропередачи. Счетчики применяются в бытовом и в промышленном секторе.

Счетчики могут использоваться автономно, или в составе автоматизированных информационно-измерительных систем коммерческого учета электроэнергии АИИС КУЭ (АСКУЭ).

Счетчики имеют в своем составе микроконтроллер, энергонезависимую память данных и встроенные часы реального времени, позволяющие вести учет активной и реактивной электроэнергии нарастающим итогом в прямом или в прямом и обратном направлении по тарифным зонам суток, датчики тока (шунты и/или трансформаторы тока), испытательное выходное устройство, оптический порт для локального съема показаний и интерфейсы для съема показаний системами автоматизированного учета потребленной электроэнергии, индикаторы функционирования, для исполнений внутренней установки -жидкокристаллический индикатор для просмотра измеряемой информации, клавиатуру с одной или несколькими кнопками,.

Счетчики ведут измерение и учет времени и даты с возможностью задания автоматического перехода на летнее/зимнее время.

В зависимости от настройки счетчики могут вести измерение и учет только потребленной активной или потребленной и отпущенной активной и реактивной электрической энергии суммарно и по тарифам указанным в тарифных программах счетчика.

Счетчики в зависимости от исполнения и настройки обеспечивают учет, фиксацию и хранение, измерение, индикацию на жидкокристаллическом индикаторе и выдачу по интерфейсам:

- количества только потребленной активной или потребленной и отпущенной активной и реактивной электроэнергии нарастающим итогом суммарно и раздельно по тарифам;

• - архивов показаний учитываемых видов энергии, зафиксированных при смене суток, месяцев, лет;

• - графиков (профилей) активных и реактивных мощностей (потребления и отпуска), напряжений и частоты усредненных на заданном интервале времени от 1 до 60 минут за период;

• - архивов максимальных значений активной потребленной мощности, усредненной на заданном интервале усреднения, зафиксированных за месяц, с датой и временем их достижения;

• - среднеквадратического значения напряжения;

• - среднеквадратических значений тока по фазе и/или нулю;

• - активной мощности по фазе и / или нулю;

• - реактивной мощности по фазе и / или нулю;

• - полной мощности по фазе и / или нулю;

• - коэффициента мощности по фазе и / или нулю;

• - частоты измерительной сети;

• - для исполнения U с учетом пределов допускаемой погрешности при измерении параметров качества электрической энергии в соответствии с классом «S» с характеристиками процесса измерений по ГОСТ 30804.4.30-2013, указанными в таблице 4:

• - прерывания напряжения;

• - глубины последнего и не менее 11 предыдущих провалов напряжения;

• - длительности последнего и не менее 11 предыдущих провалов напряжения;

• - последнего и не менее 11 предыдущих максимальных значений напряжения при перенапряжении;

• - длительности последнего и не менее 11 предыдущих перенапряжений;

• - отрицательное и положительное отклонения напряжения электропитания;

• - отклонение частоты;

• - оценка соответствия качества электроэнергии нормам в соответствии с ГОСТ 321442013 последнего и не менее 20 предыдущих недельных периодов оценки качества электроэнергии. Перечень показателей для которых выполняется оценка соответствия нормам отмечен знаком «***» в таблице 6.

В качестве основного интервала времени используемого при объединении результатов измерений показателей качества электроэнергии, используется интервал кратный 20 мс времени счетчика, несинхронизированный с периодом основного тона сигнала напряжения.

В счетчиках в зависимости от исполнения предусмотрена функция реле управления нагрузкой потребителя (модификация Q) и (или) реле сигнализации (модификация S).

Счетчики в зависимости от исполнения обеспечивают фиксацию в журналах с сохранением даты и времени следующих событий: корректировок времени, изменений настроек счетчика, результатов автоматической самодиагностики работы, фактов вскрытий клеммой крышки и корпуса, отклонений параметров сети, отклонений показателей качества электроэнергии.

Счетчики исполнения F обеспечивают фиксацию электромагнитных воздействий.

Счетчики в зависимости от исполнения имеют один или два электрических испытательных выходов (телеметрические выходы).

Счетчики имеют оптические испытательные выходы (индикаторы работы).

Счетчики исполнения L имеют подсветку жидкокристаллического индикатора.

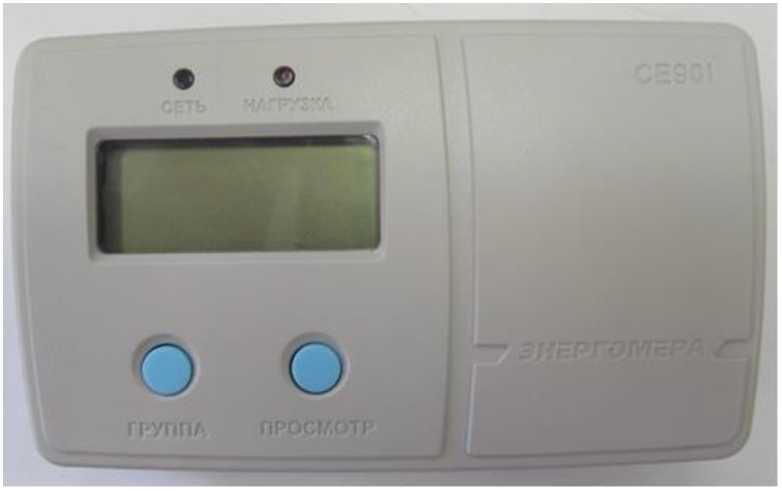

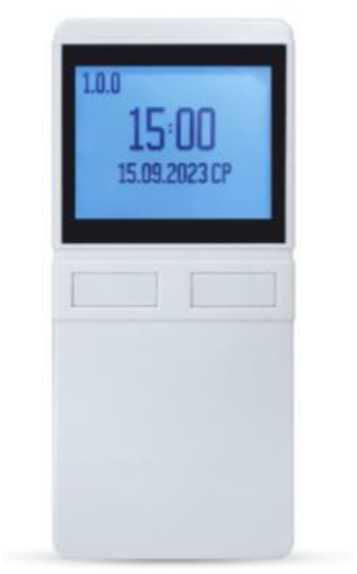

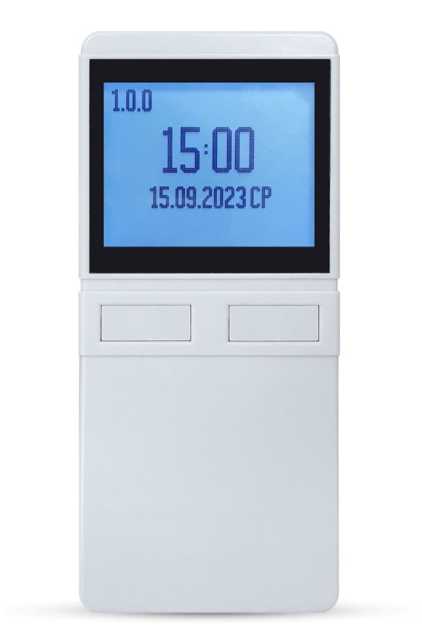

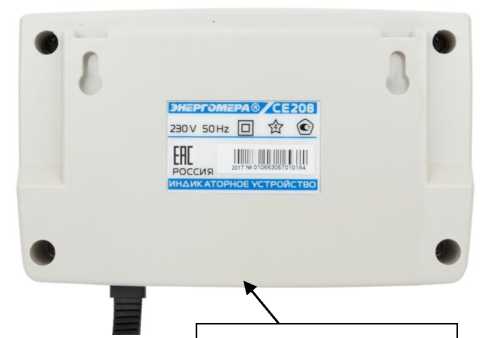

Счетчики исполнения D поставляются с дополнительным индикаторным устройством, осуществляющим обмен информацией со счетчикам по интерфейсу удаленного доступа.

с внешними устройствами обработки данных осуществляется интерфейсы удаленного доступа, в зависимости от

по оптическому порту осуществляется с помощью

головки, соответствующей ГОСТ Р МЭК 61107-2001.

Протокол обмена по оптическому порту и интерфейсам удаленного зависимости от исполнения счетчика соответствует стандартам IEC 62056 (DLMS/COSEM) «Обмен данными при считывании показаний счетчиков, тарификации и управления нагрузкой», DLP, ГОСТ Р МЭК 61107-2001 «Обмен данными при считывании показаний счетчиков, тарификации и управления нагрузкой. Прямой локальный обмен данными», протокол CE, протокол ModBus, протокол SMP, протокол СПОДЭС, протокол ПИРС. Перечень поддерживаемых протоколов обмена может быть раширен производителем. Поддерживаемые протоколы обмена указаны в эксплуатационной документации счетчика.

Обслуживание счетчиков производится с помощью технологического программного обеспечения «Admin Tools» (далее -nporpaMMf обслуживания).

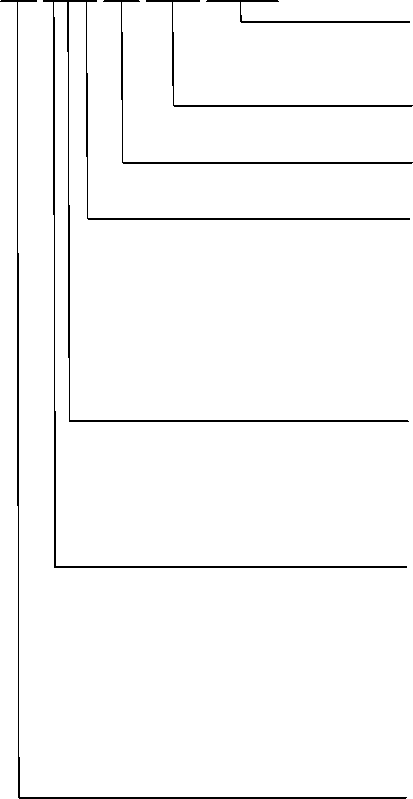

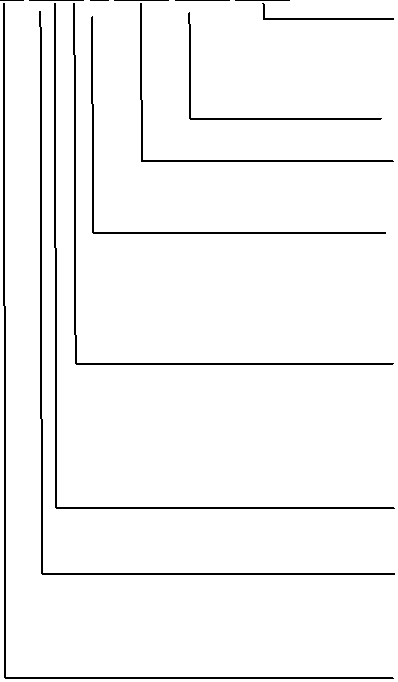

Структура условного обозначения модификаций счетчиков приведена на рисунке 1. Заводские номера, идентифицирующие каждый из счетчиков, наносятся на лицевую панель счетчика, офсетной печатью (или другим способом, не ухудшающим качества) в числовом формате.

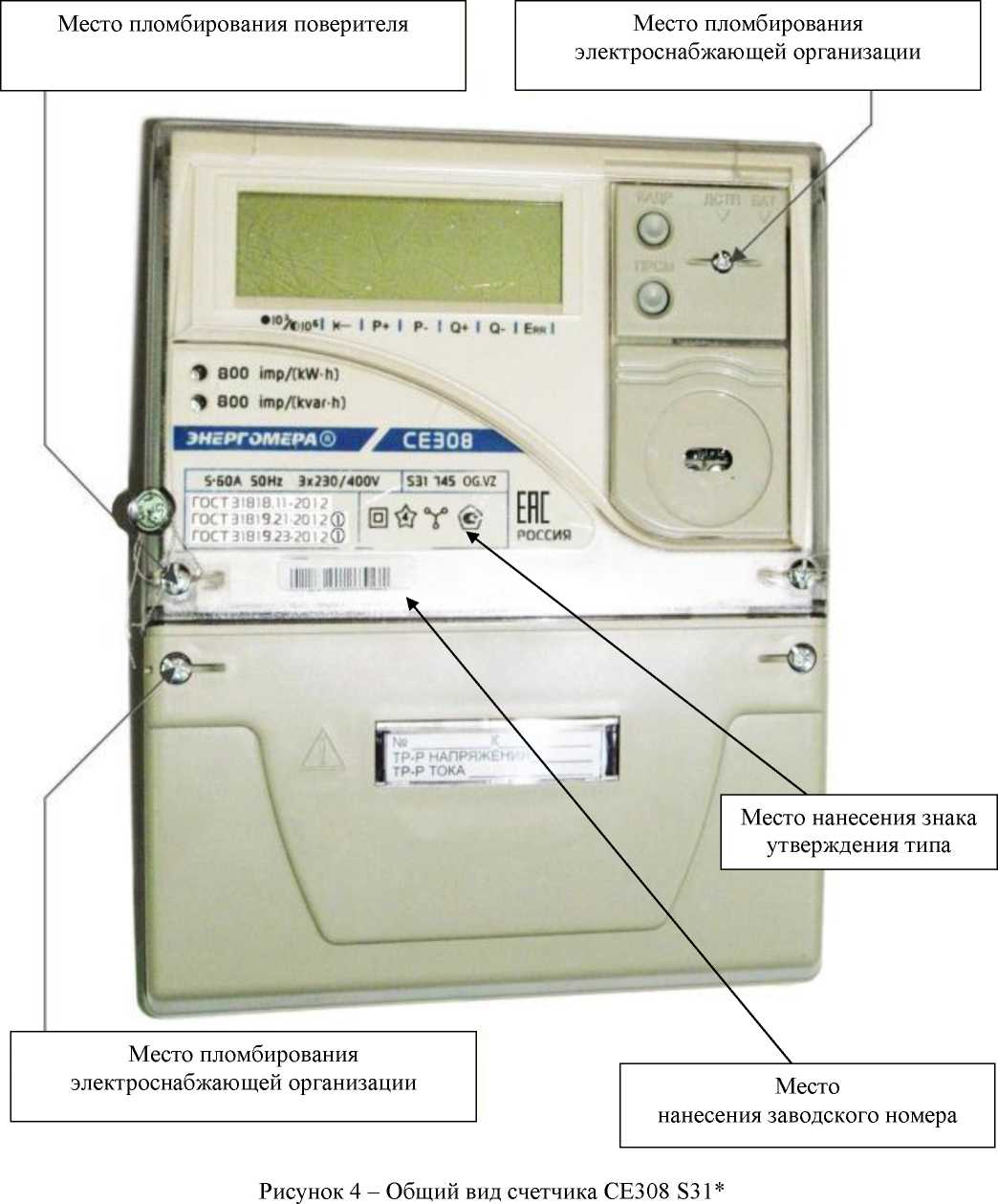

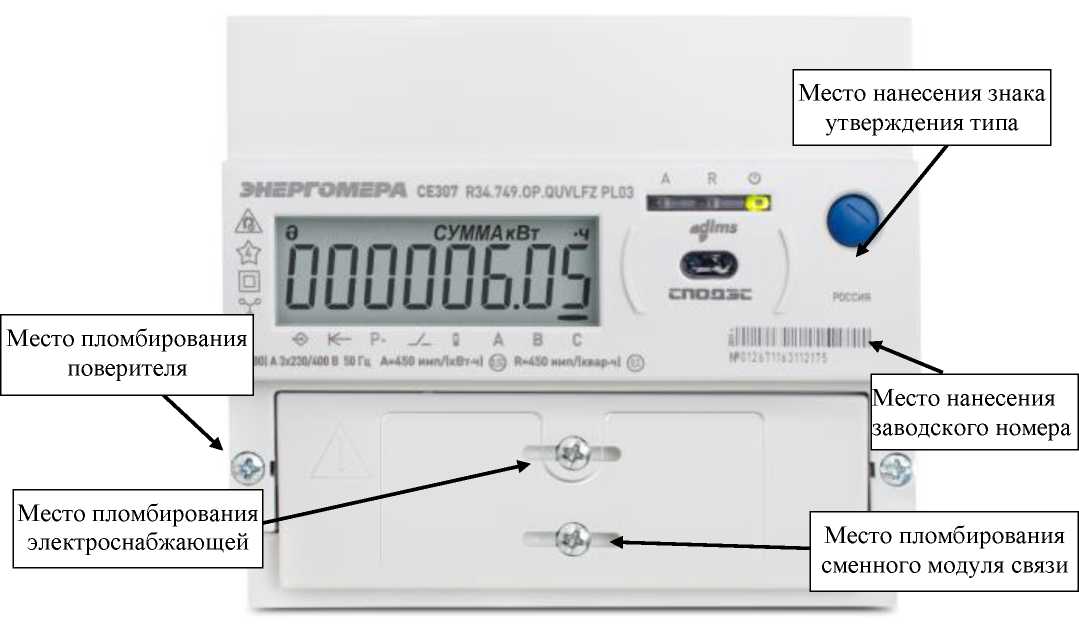

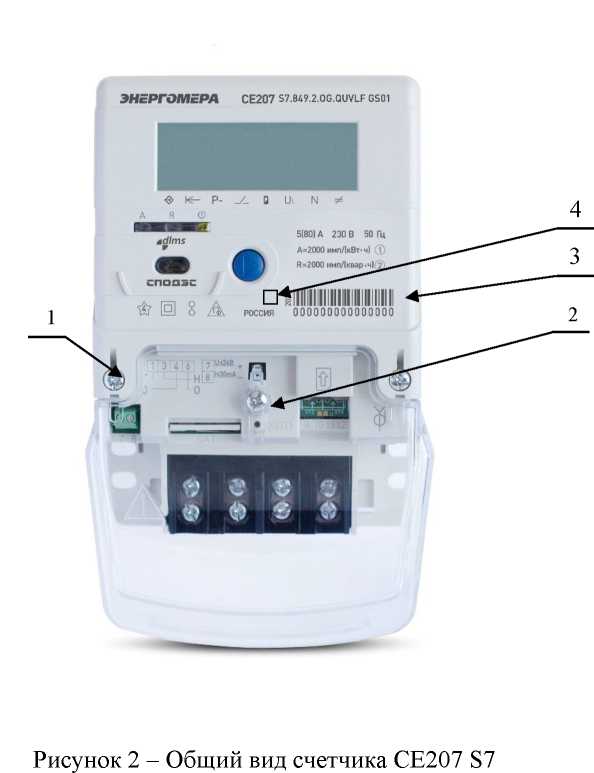

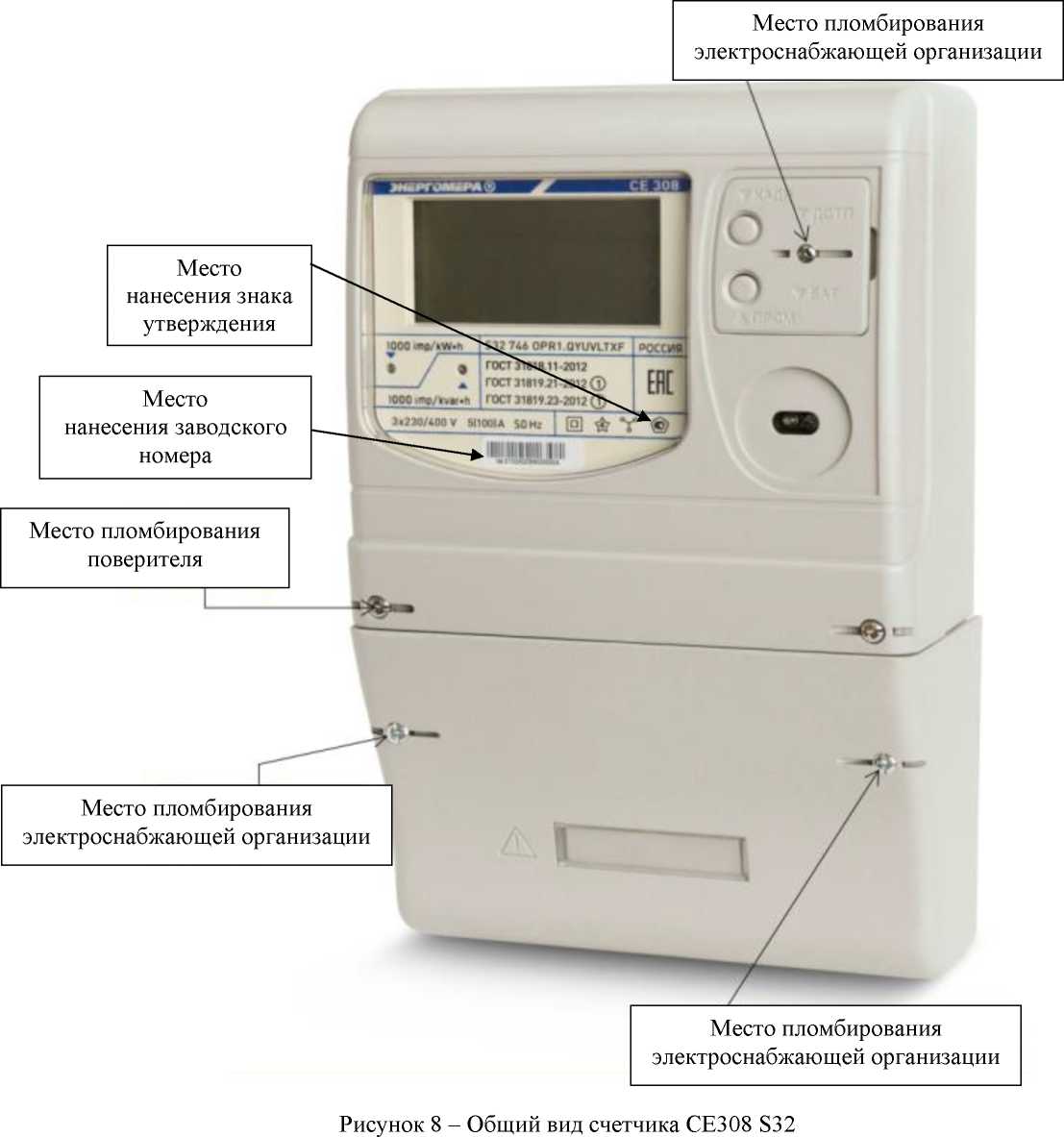

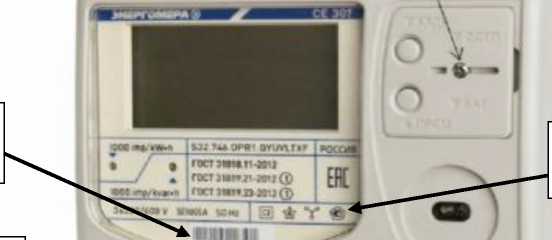

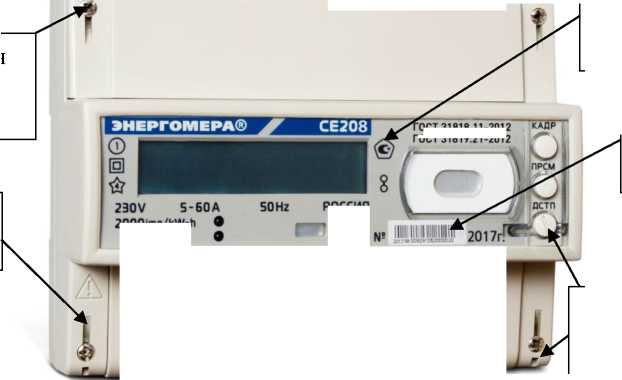

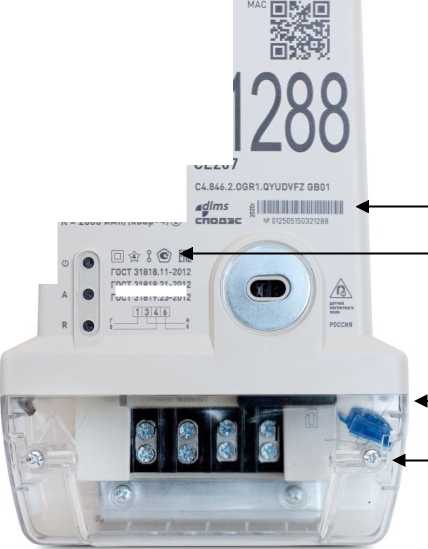

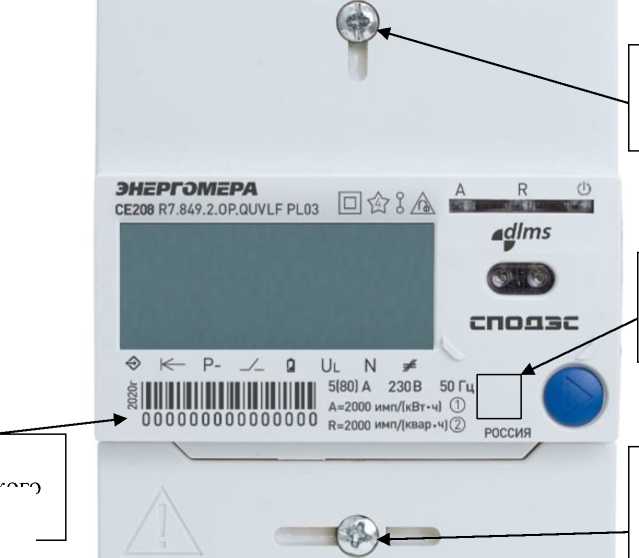

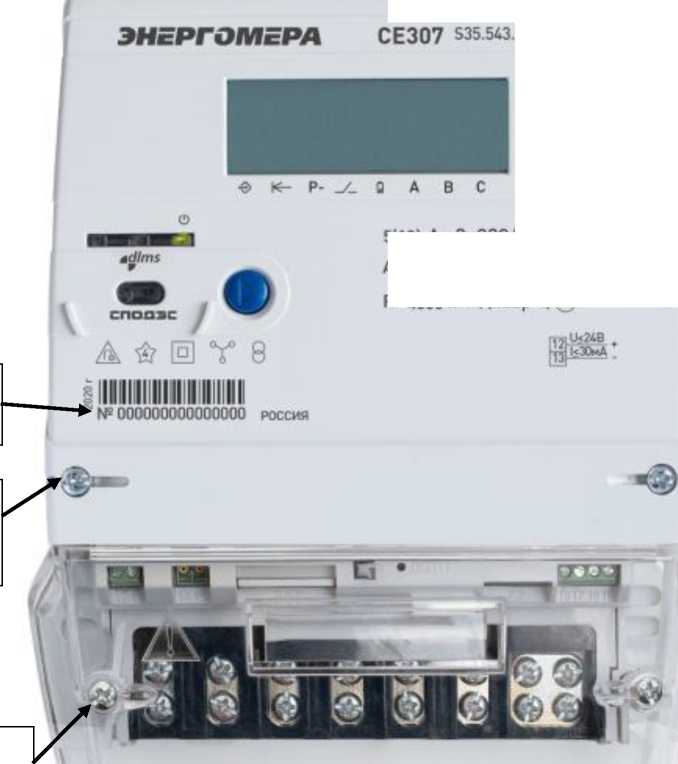

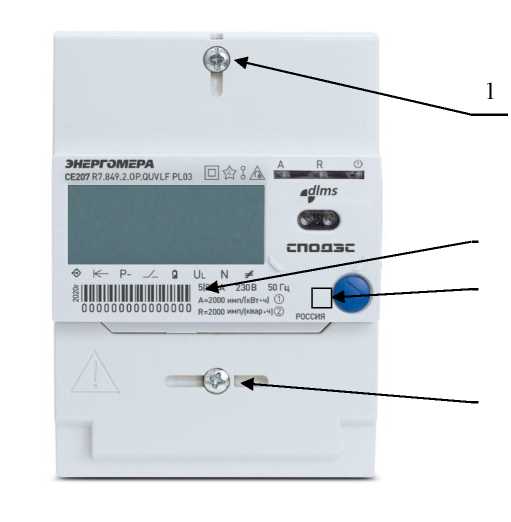

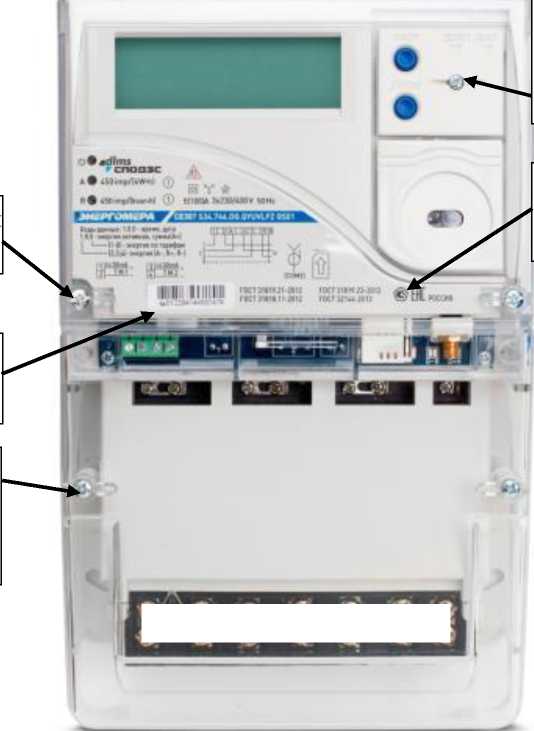

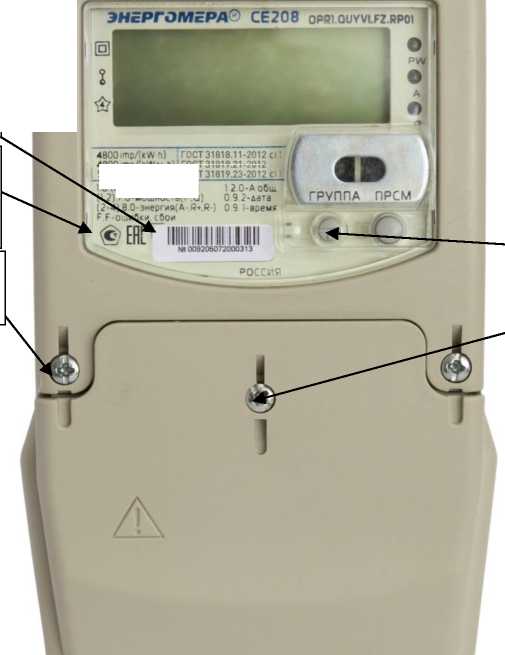

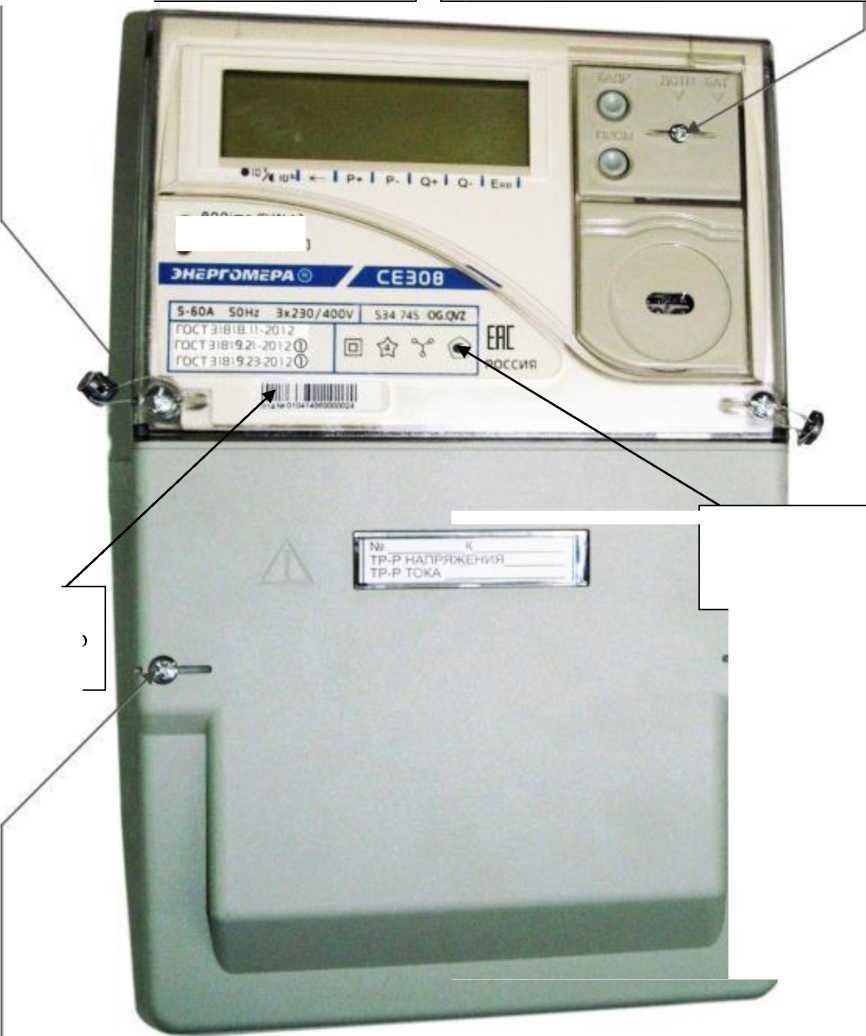

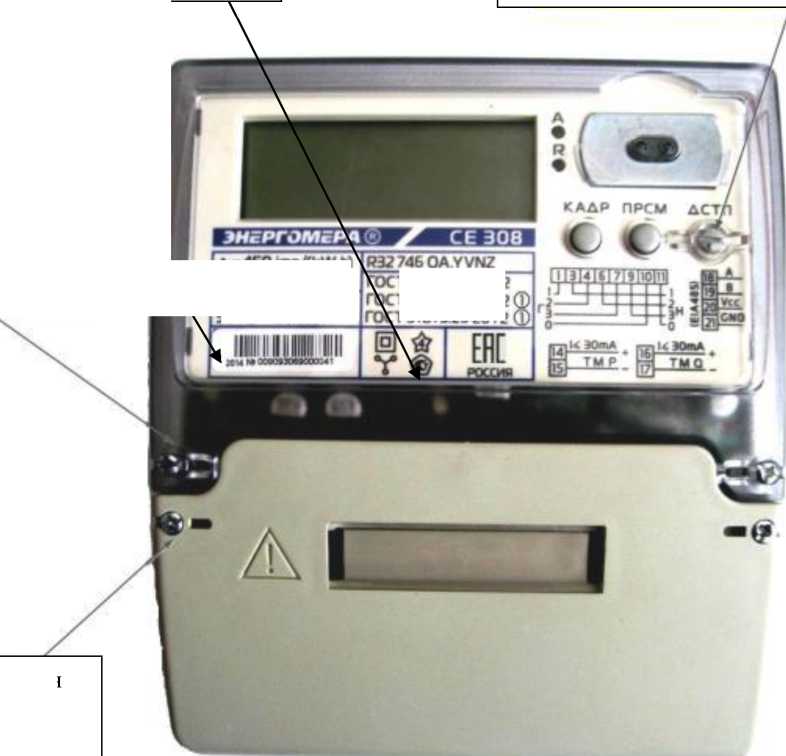

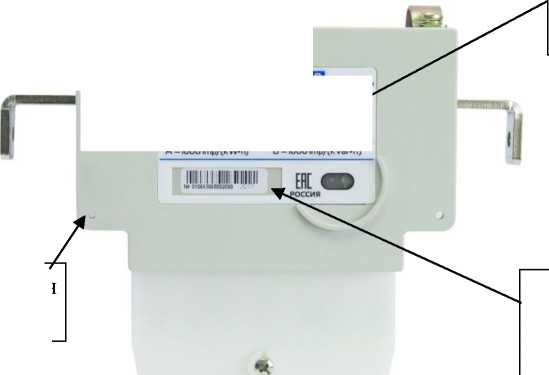

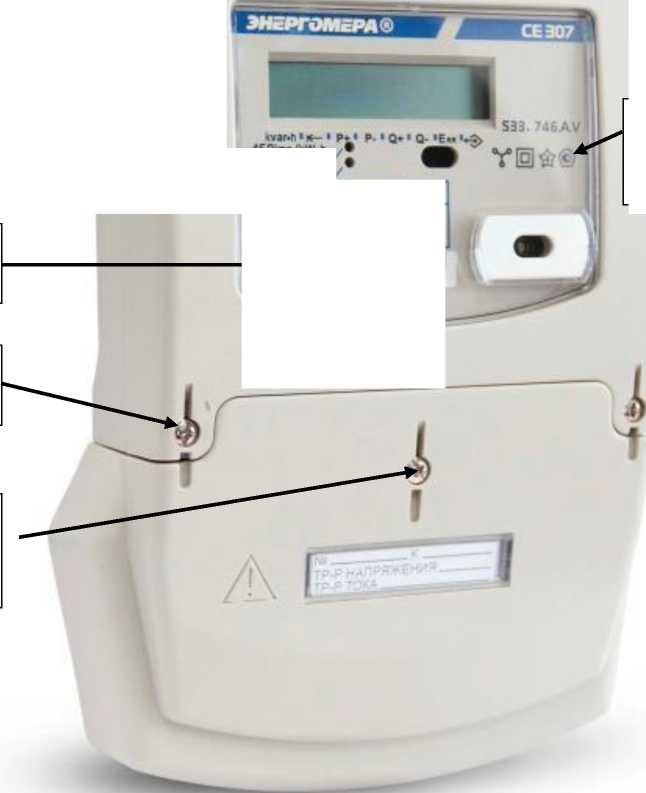

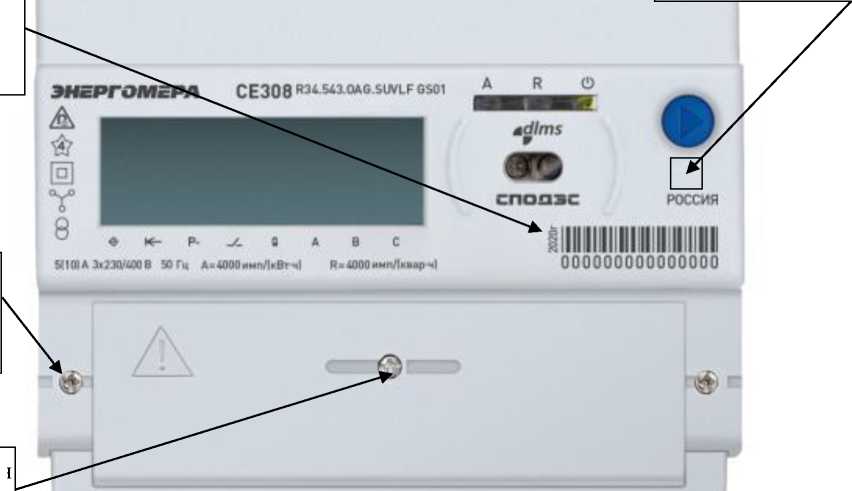

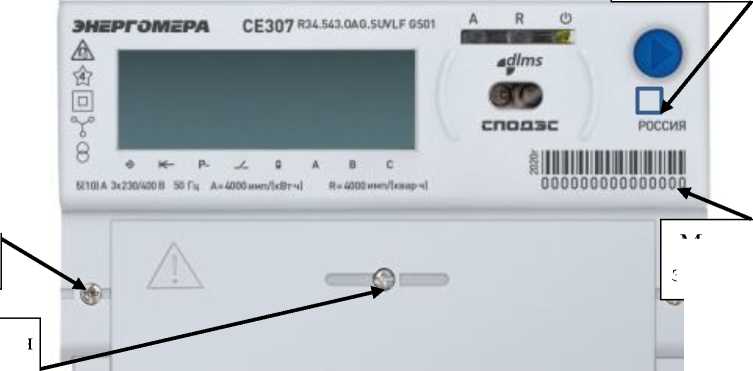

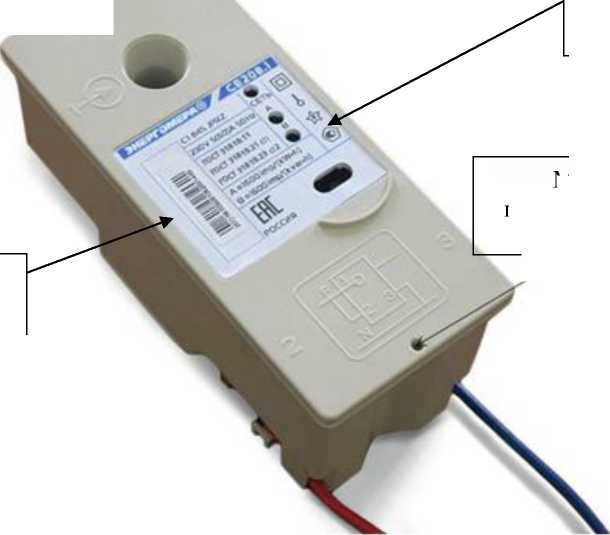

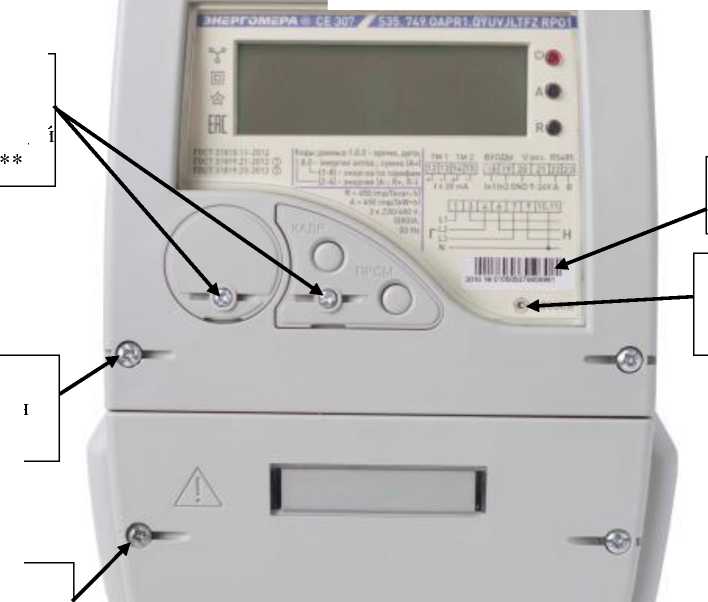

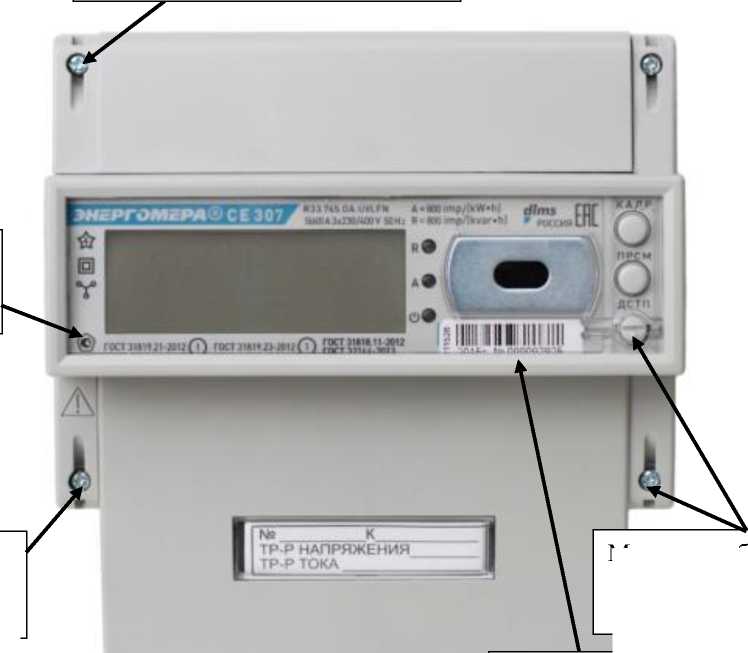

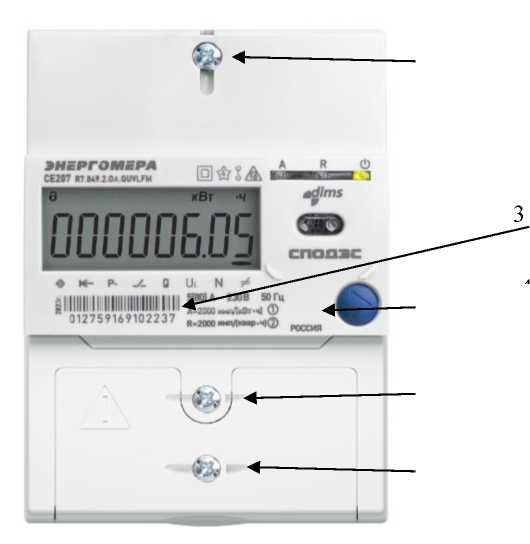

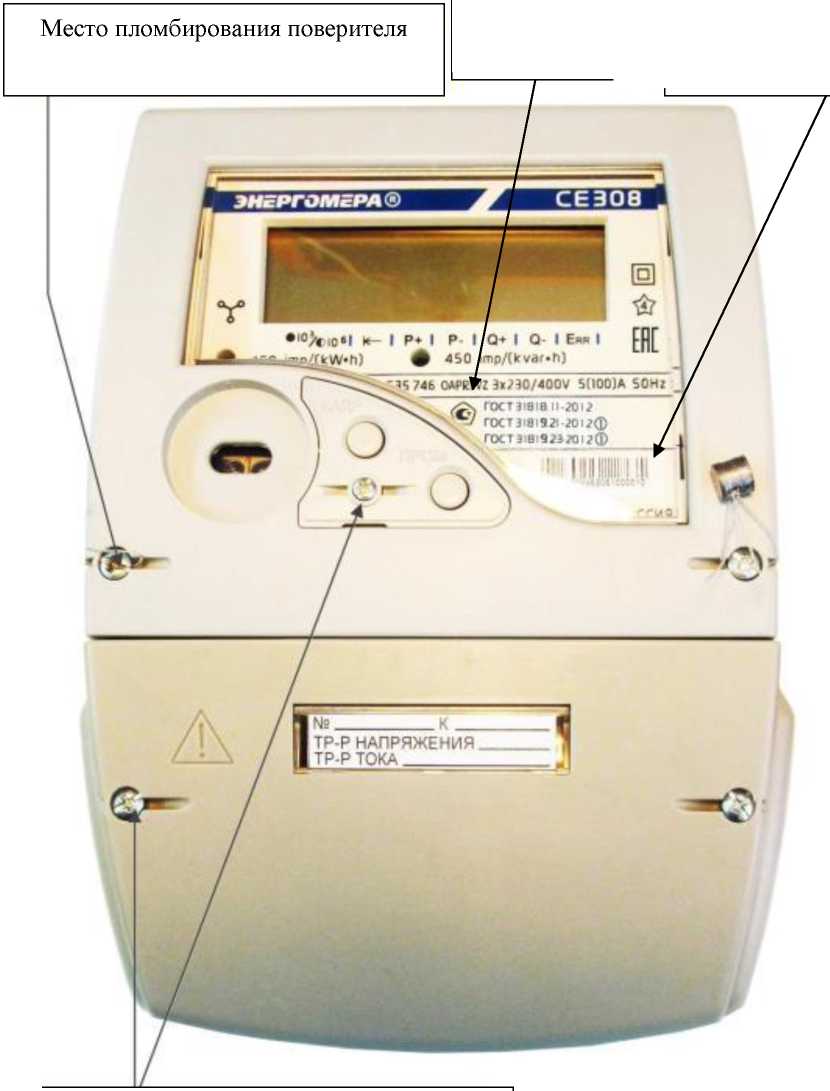

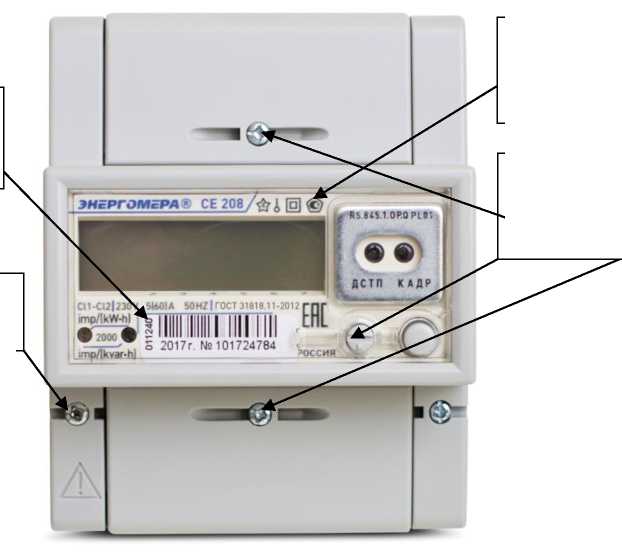

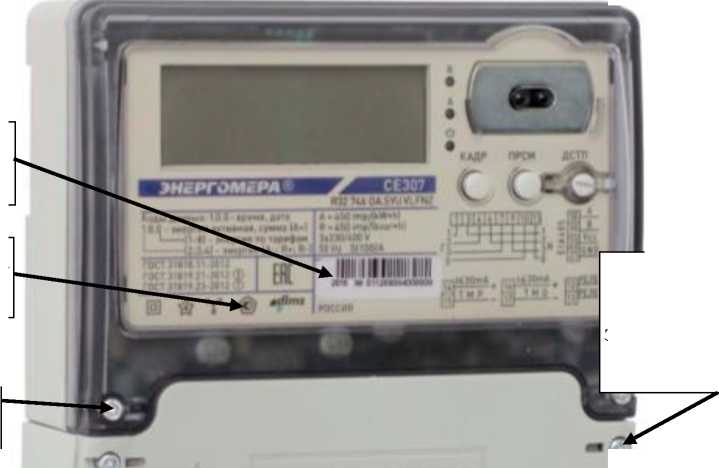

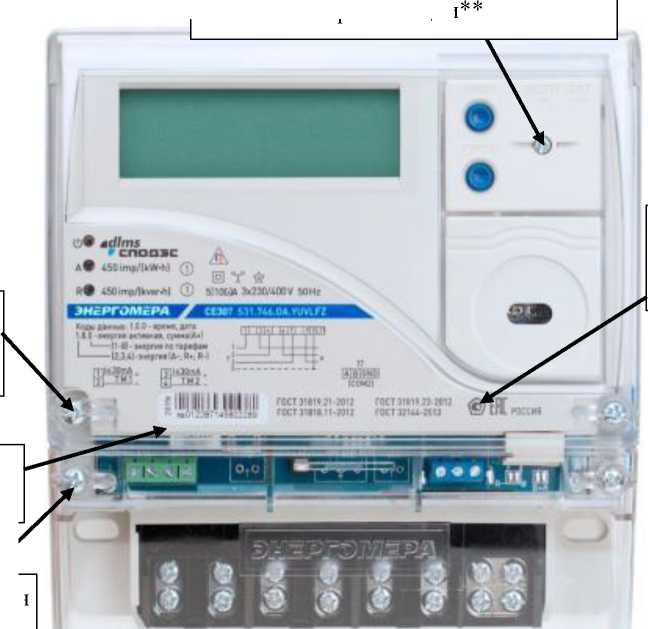

Фото общего вида счетчиков с указанием схемы пломбировки от несанкционированного доступа приведены на рисунках 2 и 3.

Обозначение встроенного модуля связи, при его наличии, а также обозначение протокола обмена (при необходимости).

Дополнительные функции:

См. таблицу 2*.

Интегрированные интерфейсы связи:

См. таблицу 1*.

Количество измерительных элементов:

• 1 - счетчик с одним датчиком тока (в цепи фазы);

• 2 - счетчик с двумя датчиками тока (в цепи фазы и нейтрали).

Базовый или номинальный (максимальный) ток:

5 - 5 (60) А;

6 - 5 (100) А;

8 - 10 (100) А;

9 - 5 (80) А.

Номинальное напряжение:

4 - 230 В.

Класс точности:

1 - 1 по активной энергии;

7- 1/1 по активной/реактивной энергии;

8 - 1/2 по активной/реактивной энергии.

Тип и номер корпуса:

S7 - для установки в щиток;

R7 - для установки на рейку;

C4 - для наружной установки.

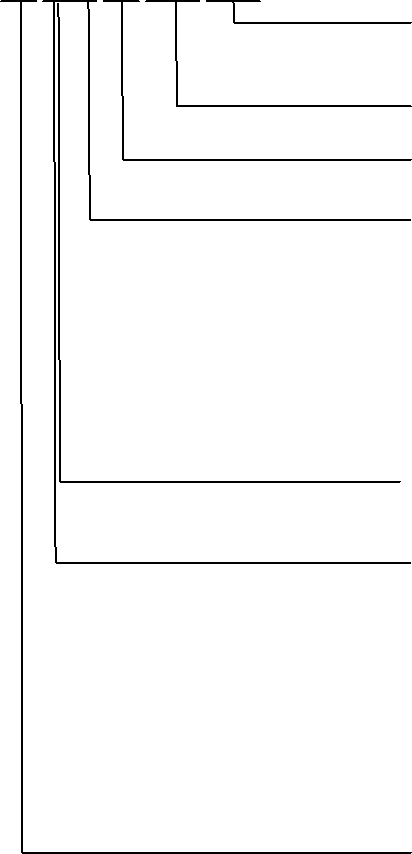

Рисунок 1 - Структура условного обозначения счетчиков

Примечание: * - количество символов определяется наличием дополнительных программноаппаратных опций в соответствии с таблицами 1 и 2.

Таблица 1*

Обозначение	Интерфейс
O	Оптический порт
I	Irda (инфракрасный)
A	RS485
E	RS232
M	MBUS
P	PLC
R1	Радиоинтерфейс со встроенной антенной
R2	Радиоинтерфейс с внешней антенной
R3	Радиоинтерфейс с возможность переключения на работу с внутренней или внешней антенной
G	GSM
B	USB
C	Картоприемник
N	Ethernet
W	WiFi
K	Клавиатура
T	Bluetooth
F	NFC
D	RFID

Таблица 2*

Обозначение	Дополнительная функция
Q	Реле управления нагрузкой потребителя
S	Реле сигнализации
D	Внешний дисплей
U	Показатели качества электрической энергии
V	Электронные пломбы
L	Подсветка жидкокристаллического индикатора
F	Датчик электромагнитного воздействия
N	Внешнее питание интерфейса

3

4

Рисунок 3 - Общий вид счетчика CE207 R7

Рисунок 4 - Общий вид счетчика CE207 C4

4

2

5

Рисунок 5 - Общий вид счетчика CE207 R7 с отсеком сменного модуля

• 1 - место знака поверки

• 2 - место пломбирования электроснабжающей организации

• 3 - место нанесения заводского номера

• 4 - место нанесения знака утверждения типа

• 5 - место пломбирования сменного модуля связи

Программное обеспечение

Структура программного обеспечения (далее - ПО) счетчика разделено на метрологически значимую и метрологически незначимую части, имеет контрольную сумму метрологически значимой части и записывается в устройство на стадии его производства.

Влияние ПО на точность показаний счетчиков находится в границах, обеспечивающих метрологические характеристики, указанные в таблице 5. Диапазон представления, длительность хранения и дискретность результатов измерений соответствуют нормированной точности счетчика.

Идентификационные данные программного обеспечения (в дальнейшем ПО) счетчиков электрической энергии однофазныхмногофункциональных СЕ207, указаны в таблице 3.

Таблица 3

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	2070	2071	2072	2073
Номер версии (идентификационный номер) ПО	1
Цифровой идентификатор ПО	31BF	A379	DDAC	E87F

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений высокий по Р 50.2.077-2014.

Метрологические и технические характеристики

Основные метрологические и технические характеристики счетчиков указаны в таблицах 4-7.

Таблица 4 - метрологические характеристики

Наименование характеристики	Значение
Класс точности по активной энергии (мощности*) по ГОСТ 31819.21-2012	1
Класс точности по реактивной энергии (мощности*) по ГОСТ 31819.23-2012	1 или 2
Номинальное напряжение, В	230
Базовый ток (максимальный ток), А	5(60); 5(80); 5(100) или 10(100)
Стартовый ток (чувствительность), мА - для счётчиков с базовым током (максимальным током) 5(60)А; - для остальных счётчиков	10 20
Частота измерительной сети, Гц	от 47,5до 52,5
Пределы допускаемого значения основной относительной погрешности при измерении полной мощности, %	В соответствии с таблицей 5
Диапазон измеряемых напряжений, в % от номинального	от 75 до 120
Пределы допускаемого значения основной относительной погрешности при измерении среднеквадратических значений напряжений, %	±0,5
Диапазон измеряемых токов, в % от номинального значения: - для счетчиков 5 (60) А; - для счетчиков 5 (80) А; - для счетчиков 5 (100) А; - для счетчиков 10 (100) А	от 5 до 1200 от 5 до 1800 от 5 до 2000 от 5 до 1000
Пределы допускаемого значения основной относительной погрешности при измерении среднеквадратических значений силы тока, %	±2,0
Пределы допускаемого значения абсолютной погрешности при измерении частоты напряжения сети, Гц:	±0,05
Средний температурный коэффициент при измерении токов и напряжения, %/К	±0,05
Диапазон измерения коэффициента мощности cos ф	от 0,8(емк) до 1,0 до 0,5(инд)
Пределы допускаемых значений основной абсолютной погрешности при измерении коэффициента мощности Acos ф	±0,05

Таблица 5 - пределы допускаемых значений основной относительной погрешности при измерении полной мощности SS

Значение тока, А	Пределы допускаемой основной погрешности при измерении полной мощности, %, для счетчиков класса точности по активной/реактивной энергии
	1/1	1/2
0,05 /б < I < 0,10 1б	±1,5	±2,5
0,10 /б < I < /макс	±1,0	±2,0

Таблица 6 - пределы допускаемой погрешности при измерении показателей качества электроэнергии

Наименование характеристики	Диапазон измерений (показаний)	Пределы допускаемых основных погрешностей измерений
Отрицательное отклонение напряжения электропитания 5U(-), % ***	от 0 до 25	±0,5*
Положительное отклонение напряжения электропитания 5U(+), % ***	от 0 до 20	±0,5*
Глубина провала напряжения, %	от 0 до 25	±0,5*
Максимальное значение напряжения при перенапряжении, В	от 0 до 276	±0,5% ином *
Отклонение частоты Af, Гц***	от -2,5 до +2,5	±0,05**
Примечание: * - пределы допускаемых основных погрешностей при измерении параметров качества электроэнергии, отмеченных символом, нормированы исходя из пределов допускаемой основной погрешности при измерении напряжения указанных в таблице 4. **- пределы допускаемой основной погрешности при измерении отклонения частоты, нормированы исходя из пределов допускаемых значений абсолютной погрешности при измерении частоты напряжения сети; ***  - параметры, для которых выполняется оценка соответствия нормам по ГОСТ 32144-2013.

Таблица 7 - технические

Наименование характеристики	Значение
Диапазон рабочих температур окружающего воздуха, °С	от -40 до +70
Диапазон температур транспортирования и хранения, °С	от - 40 до +70
Диапазон значений постоянной счетчика, имп.(кВт^ч) (имп./(квар^ч))	от 400 до 4800
Полная мощность, потребляемая каждой цепью тока, при базовом токе, не более, В •А: - для счетчиков модификации Q;	0,50
- для остальных счетчиков	0,05
Полная (активная) мощность, потребляемая цепью напряжения счетчика (без учета потребления модулей связи) при номинальном значении напряжения, не более, В •А (Вт)	10 (1)
Активная мощность потребления модулей связи, не более, Вт	3,0

Продолжение таблицы 7

Наименование характеристики	Значение
Пределы основной абсолютной погрешности часов, c/сутки	±0,5
Пределы дополнительной погрешности часов при нормальной температуре и при отключенном питании, не более, с/сутки	±1,0
Пределы точности хода энергонезависимых часов в рабочем диапазоне температур при питании как от сети, так и от батареи, с/сутки	±5
Длительность хранения информации при отключении питания, не менее, лет	40
Длительность учета времени и календаря при отключенном питании, не менее, лет	16
Число тарифов (в зависимости от исполнения), шт.	от 4 до 8
Число временных зон тарифной программы в сутках, не менее	12
Интервалы усреднения значений графиков (профилей) нагрузки, мин	от 1 до 60
Архивы показаний учитываемых видов энергии при смене: - суток, не менее; - месяцев или расчетных периодов, не менее	128 36
Количество электрических испытательных выходов с параметрами по ГОСТ 31819.21-2012 (телеметрических выходов)	до 2
Количество оптических испытательных выходов с параметрами по ГОСТ 31818.11-2012 - для счетчиков активной энергии; - для счетчиков активно/реактивной энергии	1 2
Скорость обмена по интерфейсам, в зависимости от используемого канала связи, бит/с	от 100 до 19200
Скорость обмена через оптический порт, бит/с	от 300 до 19200
Масса счетчика, не более, кг	1,0
Габаритные размеры корпуса (высота^ширина^глубина), не более, мм: - для R7; - для S7; - для С4	129x90x62 200x122x73 230x160x79
Средняя наработка на отказ, не менее, ч	400 000
Средний срок службы до первого капитального ремонта счетчиков, не менее, лет	40

Знак утверждения типа

наносится на панель счетчиков офсетной печатью (или другим способом, не ухудшающим качества), на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Комплектность счетчиков приведена в таблице 8.

Таблица 8

Наименование	Обозначение	Количество
Счетчик электрической энергии однофазный многофункциональный СЕ207 (одно из исполнений)	-	1
Руководство по эксплуатации	САНТ.411152.194 РЭ	1
Формуляр	САНТ.411152.194 ФО	1

Сведения о методиках (методах) измерений

приведены в разделах 2 «Рекомендации при установки счетчика» и 4 «Порядок снятия показаний электроэнергии прибором учета» руководства по эксплуатации.

Нормативные и технические документы, устанавливающие требования к счетчикам электрической энергии однофазным многофункциональным СЕ207

ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2;

ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии;

ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии;

ГОСТ 32144-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения;

ГОСТ 30804.4.30-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии;

ГОСТ Р МЭК 61107-2011 Обмен данными при считывании показаний счетчиков, тарификации и управления нагрузкой. Прямой локальный обмен данными;

ТУ 26.51.63-130-63919543-2017 Счетчики электрической энергии однофазные многофункциональные СЕ207. Технические условия.

Изготовитель

Акционерное общество «Электротехнические заводы «Энергомера» (АО «Энергомера»)

ИНН 2635133470

Адрес: 355029, Ставропольский край, г. Ставрополь, ул. Ленина, д. 415

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон (факс): 8 (495) 655-30-87

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «14» августа 2024 г. № 1900

Регистрационный № 55454-13

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики электрической энергии однофазные многофункциональные СЕ 208

Назначение средства измерений

Счетчики электрической энергии однофазные многофункциональные СЕ 208 (далее по тексту - счетчики) предназначены для измерения только активной или активной, реактивной энергии в одном или в двух направлениях в однофазных двухпроводных цепях переменного тока и организации многотарифного учета и контроля качества электроэнергии.

Описание средства измерений

Принцип действия счетчиков основан на измерении аналого-цифровым преобразователем мгновенных значений входных сигналов напряжения и тока в цепи «фазы» и в цепи «нуля» для двухэлементных счетчиков или только в цепи «фазы» для одноэлементных счетчиков, с последующим вычислением микроконтроллером активной энергии, а также, в зависимости от исполнения, других параметров сети: среднеквадратических значений напряжений и токов в фазном и нулевом проводе, активной, реактивной и полной мощности, коэффициента мощности, реактивной энергии, частоты сети.

Счетчики, применяемые внутри помещений, могут использоваться только в местах, имеющих дополнительную защиту от влияния окружающей среды (в жилых и в общественных зданиях, в шкафах, в щитках), счетчики для наружной установки могут использоваться без дополнительной защиты от окружающей среды, и устанавливаются на опору линии электропередачи или на отводящих к потребителю силовых проводах. Счетчики предназначены для учета электроэнергии в бытовом и в мелкомоторном секторе, на промышленных предприятиях и объектах энергетики, в том числе, с информационным обменом данными по каналам связи в составе автоматизированных информационно-измерительных систем коммерческого учета электроэнергии АИИС КУЭ (АСКУЭ).

Конструктивно счетчики выпускаются в корпусах для крепления на щитки, для крепления на DIN-рейку, а также могут быть разделены на две части: измерительный блок и индикаторное устройство. В этом исполнении измерительные блоки, предназначенные для наружной установки, выполняют всю функциональность многотарифного счетчика, с отображением показаний на индикаторном устройстве, передаваемых на него по каналу связи PLC или радио. Индикаторные устройства применяются внутри помещений и используются для просмотра потребителем показаний с измерительных блоков.

Счетчики имеют в своем составе: один или два датчика тока (шунт или трансформатор тока, два шунта или шунт и трансформатор тока), микроконтроллер, энергонезависимую память данных, встроенные часы, позволяющие вести учет электрической энергии по тарифным зонам суток, испытательное выходное устройство для поверки, интерфейс для съема показаний системами автоматизированного учета потребленной электроэнергии, оптический порт для локального съема показаний, ЖК-дисплей для просмотра измеряемой информации (для счетчиков с отдельным измерительным блоком - в составе индикаторного устройства).

В состав счетчика в соответствии со структурой условного обозначения могут входить следующие устройства: оптический, проводной, PLC или (и) радио интерфейс, в том числе, для связи с индикаторным устройством счетчика, реле управления нагрузкой, реле сигнализации, клавиатура, датчики контроля: вскрытия клеммной крышки, вскрытия корпуса, воздействия магнитом, температуры внутри счетчика.

Счетчики могут вести измерения активной электроэнергии только в прямом или в прямом и обратном направлениях в диапазонах сдвига фаз между напряжением и током следующим образом:

прямое направление (расход, потребление, импорт, | >“от' шин”) ф=от 90⁰ до 0⁰ - 1й квадрант cos9= от 0 до 1 - (инд.) ф=от 0⁰ до минус 90⁰ - 4й квадрант cosф= от 1 до 0 - (емк.)

обратное направление (приход, отдача, экспорт, | “к шинам”) ф=от 270⁰ до 180⁰ - 3й квадрант cosф= от 0 до минус 1 - (инд.) ф=от 180⁰ до 90⁰ - 2й квадрант cosф= от минус 1 до 0 - (емк.)

Счетчики могут вести измерения реактивной электроэнергии в прямом и обратном направлениях в диапазонах сдвига фаз между напряжением и током следующим образом:

прямое направление (потребление, импорт, | >“от шин”) ф=от 0⁰ до 90⁰ - 1й квадрант sinф= от 0 до 1 - (инд.) ф=от 90⁰ до 180⁰ - 2й квадрант sinф= от 1 до 0 - (емк.)

обратное направление (отпуск, экспорт, | “к шинам”) ф=от 180⁰ до 270⁰ - 3й квадрант sinф= от 0 до минус 1 - (инд.) ф=от 270⁰ до 0⁰ - 4й квадрант sinф= от минус 1 до 0 - (емк.)

Счетчик в зависимости от исполнения измеряет следующие параметры: активная электроэнергия в двух направлениях (приём, отдача); реактивная электроэнергия в двух направлениях (положительная, отрицательная); напряжение фазное;

ток в фазном и нулевом проводах;

активная, реактивная и полная мощность; соотношение реактивной и активной мощности (коэффициент реактивной мощности) (tg ф); частота сети;

фиксация небаланса токов в фазном и нулевом проводах;

Счетчик в зависимости от исполнения осуществляет измерение индивидуальных параметров качества электроснабжения (погрешность измерения параметров не хуже класса S согласно ГОСТ 30804.4.30-2013 (для измерения напряжения)): суммарная продолжительность за расчетный период положительного или отрицательного отклонения уровня напряжения в точке поставки электрической энергии;

количество фактов перенапряжения за расчетный период в точке поставки электрической энергии.

Счетчик в зависимости от исполнения обеспечивает разграничение доступа и регистрации событий информационной безопасности.

Счетчик в зависимости от исполнения обеспечивает фиксацию измерений по времени (в том числе запись и хранение результатов измерений в энергонезависимом запоминающем устройстве прибора учета электроэнергии): формирование профиля нагрузки (приращение активной и реактивной энергии) прямого и обратного направлений с программируемым временем интегрирования (для активной и реактивной мощности), в диапазоне от 1 до 60 мин (из ряда 1, 5, 30, 60 минут) с циклической перезаписью начиная с самого раннего значения, при этом для 60-ти минутных интервалов времени, глубина хранения не менее 180 суток;

значения потребленной активной и реактивной электрической энергии с нарастающим итогом суммарно и раздельно по тарифам, фиксированных на начало каждых суток (00 часов 00 минут 00 секунд) с циклической перезаписью начиная с самого раннего значения, глубина хранения не менее 123 суток;

значения активной (приём, отдача) и реактивной (положительная, отрицательная) электроэнергии с нарастающим итогом, а также запрограммированных параметров на начало запрограммированного расчетного периода (на 00 часов 00 минут 00 секунд первых суток, следующих за последним расчетным периодом) и не менее 36 программируемых расчетных периодов (на 00 часов 00 минут 00 секунд первых суток, следующих за последним расчетным периодом) с циклической перезаписью начиная с самого раннего значения.

Счетчик ведет учет времени и даты.

Счетчик ведет учет потребления или потребления и отпуска активной электрической энергии суммарно и по действующим тарифам в соответствии с сезонными недельными расписаниями и суточными программами смены тарифных зон (тарифными программами). Сезонное недельное расписание может предусматривать различные суточные тарифные программы для различных дней недели. В счетчике также предусматривается назначение тарифных программ для исключительных (особых) дней, а также, в зависимости от исполнения, назначение тарифов или тарифных программ по заданным событиям.

Счетчики в зависимости от исполнения обеспечивают учет, фиксацию и хранение, измерение, а также выдачу на ЖК-дисплей и по интерфейсам:

количества только потребленной или потребленной и отпущенной активной электроэнергии нарастающим итогом суммарно и раздельно по тарифам;

количества потребленной и отпущенной реактивной электроэнергии нарастающим итогом; архивов показаний учитываемых видов энергии, зафиксированных при смене суток, месяцев, лет;

текущего счета потребителя, остаточного количества оплаченной электроэнергии в кВт^ч или в денежных единицах;

остатка количества электроэнергии, потребленной в кредит и остатка социального лимита, в кВт^ч или в денежных единицах;

количества только потребленной или потребленной и отпущенной активной электроэнергии нарастающим итогом суммарно и раздельно по тарифам, количества потребленной и отпущенной реактивной электроэнергии нарастающим итогом, зафиксированных по команде по интерфейсу, а также архива этих показаний (не менее 19), зафиксированных по заданным событиям, в соответствии с таблицей Таблица 1.

Таблица 1 - глубина хранения архивов показаний учитываемых видов энергии, зафиксированных при смене суток, месяцев, лет

Момент фиксации	Глубина хранения	Глубина индикации
при смене суток	не менее 128	не менее 45
при смене месяцев или расчетных периодов	не менее 36	не менее 36
при смене лет	не менее 10	не менее 10

Счетчики в зависимости от исполнения обеспечивают фиксацию и хранение: активных мощностей, усредненных на заданном интервале усреднения в соответствии с таблицей 10 (только потребление или потребление и отпуск) или накоплений энергии (потребления и отпуска) активной или активной и реактивной за заданные интервалы дискретизации в соответствии с таблицей 10;

архивов максимальных значений активной потребленной мощности, усредненной на заданном интервале усреднения в соответствии с таблицей 10, зафиксированных за расчетный период, с датой и временем их достижения;

Дополнительно счетчик в зависимости от исполнения обеспечивает измерение, индикацию на ЖК-дисплее и передачу информации по интерфейсам: среднеквадратического значения фазного напряжения в цепи напряжения; среднеквадратического значения фазного и нулевого тока в цепях тока;

активной мощности; реактивной мощности;

полной мощности; коэффициента мощности;

температуры внутри счетчика (без нормирования погрешности); частоты измерительной сети;

для исполнения U с учетом пределов допускаемой погрешности при измерении параметров качества электрической энергии в соответствии с классом «S» характеристики процесса измерений ГОСТ 30804.4.30-2013, указанных в таблице 11:

прерывания напряжения; провалов напряжения; перенапряжении;

отрицательное и положительное отклонения напряжения электропитания; отклонение частоты.

Примечание: измерение показателей качества электроэнергии выполняется с классом характеристик процесса измерений по ГОСТ 30804.4.30-2013 на основе несинхронных с сетью и всемирным координированным временем UTC измерениях среднеквадратических значений напряжения.

Счетчики в зависимости от исполнения выполняют оценку соответствия качества электроэнергии нормам в соответствии с ГОСТ 32144-2013. Перечень показателей, для которых выполняется оценка соответствия нормам, приведен в таблице 11.

Дополнительно счетчики в зависимости от исполнения обеспечивают индикацию: действующего тарифа;

даты и времени;

серийного номера, версии ПО и контрольной суммы счетчика; лимитов электроэнергии;

лимита мощности; лимитов напряжения;

срабатывания детектора высокочастотного (ВЧ) поля; срабатывания датчика магнитного поля (МП).

Счетчики в зависимости от исполнения обеспечивают возможность задания следующих параметров:

адреса счетчика;

заводского номера, MAC-адреса счетчика (при изготовлении и ремонте); абонентского номера счетчика;

текущего времени и даты; величины суточной коррекции часов;

разрешения перехода на летнее/зимнее время;

даты, времени перехода;

суточной тарифной программы; сезонных недельных расписаний и дат начала сезонов;

дат исключительных (особых) дней; паролей для доступа по интерфейсу; скорости обмена по интерфейсу;

лимитов по потреблению энергии за месяц общего и по каждому тарифу для срабатывания реле;

лимитов по мощности для срабатывания реле;

количества оплаченной электроэнергии (в зависимости от исполнения);

количества электроэнергии, допустимой к использованию в кредит и по социальному лимиту; нижнего и верхнего порогов напряжений, порога отклонения частоты, порога температуры внутри счетчика, порога рассогласования времени и суммарной синхронизации времени;

Реле управления нагрузкой в счетчиках в зависимости от исполнения может срабатывать:

по превышению лимита энергии или расходованию оплаченной электроэнергии, с учетом электроэнергии, допустимой к использованию в кредит;

по превышению лимита мощности;

по уровню напряжения;

по небалансу тока на двух измерителях, для двухэлементных исполнений;

по прямому управлению командой через интерфейс;

по другим событиям в зависимости от заданных настроек.

Счетчики обеспечивают фиксацию корректировок времени, изменений настроек счетчика, отклонений параметров сети, фактов вскрытий клеммной крышки и корпуса.

Счетчики в зависимости от исполнения обеспечивают также фиксацию воздействий магнитом, нарушений в электроустановке потребителя, попыток обращения с неверным паролем, критического несоответствия времени, перегрева счетчика.

Обмен информацией с внешними устройствами обработки данных осуществляется через оптический порт и один из интерфейсов, в зависимости от исполнения счетчика.

Обмен информацией по оптическому порту осуществляется с помощью оптической головки, соответствующей ГОСТ IEC 61107-2011.

Для обмена информацией по оптическому порту и интерфейсам, в зависимости от исполнения счетчика, могут использоваться протоколы DLP, SMP, ModBUS, ПИРС, а также протоколы, соответствующие стандартам: IEC 62056 (DLMS/COSEM) (спецификация СПОДЭС), МЭК 60870-5-104-2004, МЭК 61850.

Счётчик в зависимости от исполнения обеспечивает ведение журналов событий с общим количеством записей не менее 500 записей.

Обслуживание счетчиков производится с помощью технологического программного обеспечения «Admin Tools».

Структура условного обозначения счетчиков приведена на рисунке 1. Заводские номера, идентифицирующие каждый из счетчиков, наносятся на лицевую ухудшающим качества) в схемы пломбировки от фотографии общего вида

Обозначение встроенного модуля связи, при его наличии, а также обозначение протокола обмена (при необходимости) Дополнительные функции:

см. таблицу 3*

Интегрированные интерфейсы связи:

см. таблицу 2*

Количество измерительных элементов:

• 1 - счетчик с одним датчиком тока (в цепи фазы);

• 2 - счетчик с двумя датчиками тока (в цепи фазы и нейтрали)

Базовый (максимальный) ток:

5 - 5 (60) А;

6 - 5 (100) А;

8 - 10 (100) А;

9 - 5 (80) А

Номинальное напряжение:

4 - 230 В

Класс точности:

1 - 1 по активной энергии;

7- 1/1 по активной/реактивной энергии;

8 - 1/2 по активной/реактивной энергии

Тип и номер корпуса:

S7 - для установки в щиток;

R5, R7, R8 - для установки на рейку;

C1 - для крепления на силовых проводах без разрыва линии;

С2 - для крепления на силовых проводах с разрывом линии;

C4 - для наружной установки.

Рисунок 1 - Структура условного обозначения счетчиков

Примечание - * перечисление интерфейсов и дополнительных функций счетчиков строго по порядку, указанному в таблицах Таблица 2 и 3.

Таблица 2 - перечень интерфейсов

Обозначение	Интерфейс
O	Оптический порт
I	IrDA (ИК)
A	RS485
E	RS232
B	MBUS
C	Картоприемник
G	GSM
P	PLC
R1	Радиоинтерфейс со встроенной антенной
R2	Радиоинтерфейс с внешней антенной
R3	Радиоинтерфейс с внутренней и внешней антенной
U	USB
N	Ethernet
W	Wi-Fi
K	Клавиатура

Таблица 3 -

дополнительных

Обозначение	Дополнительная функция
Q	Реле управления
S	Реле сигнализации
Y	2 направления учета
U	Параметры качества электрической сети
D	Внешний дисплей
V	Электронные пломбы
J	Возможность подключения РИП
F	Датчик магнитного поля
L	Подсветка ЖКИ
T	ТМ-вход
X	Сниженное собственное потребление
N	С внешним питанием интерфейса
H	Наличие детектора ВЧ поля
Z	С расширенным набором данных
M	Возможность установки сменного модуля связи

Место нанесения знака утверждения типа

Место пломбирования поверителя

A = 2000imp/lRW»hl ф

R = 2000imp/lkvar*h) ®

ГОСТ 31818.11-2012

Место пломбирования электроснабжающей организации

Рисунок 7 - Общий вид счетчика CE 208 C4

Рисунок 10 - Общий вид устройства считывания счетчиков вариант 2

Программное обеспечение

Идентификационные данные ПО счетчиков электрической энергии однофазных многофункциональных СЕ 208 указаны в таблице 4.

Таблица 4 - идентификационные данные ПО счетчиков

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	CE208 1.1	CE208 2.1	CE208 3.1	CE208 4.1	СЕ208 5.1
Номер версии (идентификационный номер) ПО	1.1	2.1	3.1	4.1	5.1
Цифровой идентификатор ПО	C53F	C3F2	9E5F	3B96	FCB9887C

По своей структуре ПО счетчика разделено на метрологически значимую и метрологически незначимую части, имеет контрольную сумму метрологически значимой части и записывается в устройство на стадии его производства.

Влияние программного продукта на точность показаний счетчиков находится в границах, обеспечивающих метрологические характеристики, указанные в таблицах 5 - 9.

Диапазон представления, длительность хранения и дискретность результатов измерений соответствуют нормированной точности счетчика.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений средний в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Метрологические характеристики приведены в таблицах 5 - 9.

Таблица 5 -

Наименование характеристики	Значение
Класс точности по активной энергии по ГОСТ 31819.21-2012	1
Класс точности по реактивной энергии по ГОСТ 31819.23-2012	1 или 2
Диапазон входных сигналов: сила тока в зависимости от исполнения (один из диапазонов), А	от 0,25 до 60,00 от 0,25 до 100,00 от 0,5 до 100,00 от 0,25 до 100,00
напряжение, В коэффициент мощности	от 172,5 до 276,0 от 0,8(емк.) до 1,0 до 0,5(инд.)
Базовый ток, А	5 или 10
Максимальный ток, А	60, 80 или 100
Номинальное напряжение, В	230
Постоянная счетчика, имп./(кВт^ч) (имп./(квар^ч))	от 800 до 4800
Рабочий диапазон изменения частоты измерительной сети счетчика, Гц	от 47,5 до 52,5 или от 57,0 до 63,0
Стартовый ток, А	0,002 1б
Полная мощность, потребляемая каждой цепью тока, при базовом токе, В-А, не более для счетчиков исполнения Q (с реле управления) для остальных счетчиков	0,50 0,05
Пределы допускаемых значений основной относительной погрешности при измерении электрических величин	в соответствии с таблицами 6-8
Пределы допускаемых значений основной относительной погрешности при измерении среднеквадратических значений силы тока, %, для диапазонов токов 0,05 1б < I < 0,10 1б 0,10 1б < I < 1макс	±2,0 ±1,0
Пределы допускаемых значений основной относительной погрешности при измерении среднеквадратического значения фазного напряжения, %, для диапазона напряжения 0,75ином < U < 1,2 ином	±0,5
Пределы допускаемых значений основной абсолютной погрешности при измерении коэффициента мощности при cos ф 0,8(емк); -1,0; - 0,5(инд) (для информативных значений входного сигнала: напряжение в диапазоне от 0,75 до 1,2 ином и частоты измерительной сети в диапазонах от 47,5 до 52,5 Гц или от 57 до 63 Гц)	±0,05

П Продолжение таблицы 5

Наименование характеристики	Значение
Пределы допускаемых значений абсолютной погрешности при измерении частоты напряжения сети, Гц, для диапазона частоты сети от 47,5 до 52,5 или от 57,5 до 62,5 для исполнений Z	±0,05
для других исполнений	±0,10
Пределы основной абсолютной погрешности точности хода часов при нормальных условиях, c/сутки	±0,5
Пределы абсолютной погрешности точности хода часов
при нормальных условиях и при отключенном питании, с/сутки	±1,0
Пределы точности хода энергонезависимых часов в рабочем диапазоне температур при питании как от сети, так и от батареи, с/сутки	±5
Примечание - поскольку энергия и вспомогательные параметры вычисляются из одних и тех же мгновенных значений тока и напряжения, дополнительные погрешности, вызываемые изменением влияющих величин по отношению к нормальным условиям при измерении активной мощности, усредненной на интервале в 1 с, среднеквадратических значений напряжения и тока соответствуют дополнительным погрешностям при измерении активной энергии по ГОСТ 31819.21-2012.

Пределы допускаемых значений основной относительной погрешности при измерении активной мощности усредненной (для информативных значений входного сигнала: напряжение в диапазоне от 0,75 до 1,2 ином и частоты измерительной сети в диапазонах от 47,5 до 52,5 Гц или от 57 до 63 Гц) на интервале в 1 секунду (Sp), не должны превышать значений, указанных в таблице 6.

Таблица 6 - пределы допускаемых значений основной относительной погрешности при измерении активной мощности усредненной на интервале в 1 секунду

Значение тока, А	соs ф	Пределы допускаемой основной погрешности SP, %, для счетчиков класса точности 1
0,05 1б < I < 0,10 1б	1,0	±1,5
0,10 1б < I < 1макс		±1,0
0,10 1б < I < 0,20 1б	0,5 (инд.) 0,8 (емк.)	±1,5
0,201б < I < 1макс	0,5 (инд.) 0,8 (емк.)	±1,0

Пределы допускаемых значений основной относительной погрешности при измерении реактивной мощности усредненной (для информативных значений входного сигнала: напряжение в диапазоне (от 0,75 до 1,2) ином и частоты измерительной сети в диапазонах (от 49 до 51) Гц или (от 59 до 61) Гц) на интервале в 1 секунду (SQ), в процентах, не должны превышать значений, указанных в таблице 7.

Таблица 7 - пределы допускаемых значений основной относительной погрешности при измерении реактивной мощности усредненной на интервале в 1 секунду

Значение тока, А	sin ф (инд.), (емк.)	Пределы допускаемой основной погрешности SQ, %, для счетчиков класса точности
		1	2
0,05 1б < I < 0,10 1б	1,0	±1,5	±2,5
0,10 1б < I < 1макс		±1,0	±2,0
0,10 1б < I < 0,20 1б	0,5	±1,5	±2,5
0,20 1б < I < 1макс	0,5	±1,0	±2,0
0,20 I6 < I < Iмакс	0,25	±1,5	±2,5

Пределы допускаемых значений основной относительной погрешности при измерении полной мощности усредненной (для информативных значений входного сигнала: напряжение в диапазоне (от 0,75 до 1,2) ином и частоты измерительной сети в диапазонах (от 47,5 до 52,5) Гц или (от 57 до 63) Гц) на интервале в 1 секунду Ss не должны превышать значений, указанных в таблице 8.

Таблица 8 - пределы допускаемых значений основной относительной погрешности при измерении полной мощности усредненной на интервале в 1 секунду

Значение тока, А	Пределы допускаемой основной погрешности Ss, %, для счетчиков класса точности
	1/1	1/2
0,05 I6 < I < 0,10 I6	±1,5	±2,5
0,10 I6 < I < /макс	±1,0	±2,0

Расчет пределов относительной погрешности по средней мощности производится по следующей формуле:

S

^S,=±¹,^^(Sj⁾²+(■

где: Sp - пределы допускаемой относительной погрешности по мощности, %;

6э - пределы допускаемых значений относительной погрешности при измерении электрической энергии, %;

P - величина измеренной средней мощности, выраженная в кВт (квар);

T - интервал усреднения мощности, выраженный в минутах;

KE - внутренняя константа счетчика (величина, эквивалентная «внутреннему» 1 имп., выраженному в кВт^ч; квар^ч).

D - цена единицы младшего разряда индикатора кВт (квар)

Пределы допускаемых значений дополнительной погрешности при измерении реактивной энергии и реактивной мощности вызванной изменением частоты сети, приведены в таблице 9.

Таблица 9 - пределы допускаемых значений дополнительной погрешности при измерении реактивной энергии и реактивной мощности, вызванной изменением частоты сети

Частота сети, Гц	Значение тока, А	Коэффициент мощности	Пределы дополнительной погрешности, %
от 47,5до 49 от 51 до 52,5	0,05 1б < I < 1макс	от 0,25 до 1, от -1 до -0,25 (при индуктивной или емкостной нагрузке)	±3,0

Технические характеристики приведены в таблице 10.

Таблица 10 - технические характеристики

Наименование характеристики	Значение
Полная (активная) мощность, потребляемая цепью напряжения счетчика (без учета потребления модулей связи) при номинальном значении напряжения, В^А (Вт), не более	10,0 (2,0)
Активная мощность, потребляемая встроенными модулями связи при номинальном значении напряжения, Вт, не более	3,0
Длительность хранения информации при отключении питания, лет, не менее	40
Длительность учета времени и календаря при отключенном питании, лет, не менее	16
Срок службы батарейки, лет, не менее	16
Интервалы усреднения (расчета) мощности или дискретизации энергий, мин. с шагом 1 мин (для исполнений Z) для остальных исполнений	от 1 до 60 30 или 60
Глубина хранения значений мощности, усредненной на интервале, или накоплений энергии за интервал, значений, не менее	6144
Дискретность хранения значений мощности, усредненной на интервале, или накоплений энергии за интервал, кВт (кВт^ч)	0,0001
Число тарифов	от 4 до 8
Количество электрических испытательных выходов с параметрами по ГОСТ 31819.21-2012 для исполнений в корпусе R5, R7, S7 и R8 для исполнений в корпусе С1, С2 и C4	1 отсутствует
Количество оптических испытательных выходов с параметрами по ГОСТ 31818.11-2012 для счетчиков активной энергии для счетчиков активной и реактивной энергии	1 2
Скорость обмена по интерфейсу (в зависимости от исполнения), бит/с	от 300 до 57600
Скорость обмена через оптический порт (в зависимости от исполнения), бит/с	от 300 до 19200

П Продолжение таблицы 10

Наименование характеристики	Значение
Нормальные условия эксплуатации: температура окружающего воздуха, °С	от +18 до +28
влажность окружающего воздуха, %	от 30 до 80
давление, кПа	от 70 до 106,7
Диапазон рабочих температур окружающего воздуха для счетчика, °С	от - 50 до +70
Диапазон рабочих температур окружающего воздуха для индикаторного устройства, °С	от - 20 до +70
Диапазон температуры транспортирования и хранения, °С	от - 50 до +70
Габаритные размеры корпуса в зависимости от исполнений счетчика (длина; ширина; высота), мм, не более для R5	110,0; 89,0; 72,5
для R7	135,0; 90,0; 63,0
для R8	110,0; 143,0; 72,5
для S7	200; 122; 73
для С1	70; 160; 75
для С2	200; 185; 56
для С4	230; 160; 79
Габаритные размеры индикаторного устройства в зависимости от исполнения (длина; ширина; высота), мм, не более для варианта 1	155; 95; 50
для варианта 2	135; 60; 20
Масса счетчика (измерительного блока), кг, не более	1,5
Масса индикаторного устройства, кг, не более	0,5
Средняя наработка счетчика до отказа, ч, не менее	400 000
Средний срок службы, лет, не менее	40

Пределы допускаемой погрешности при измерении показателей качества электроэнергии указаны в таблице 11.

Таблица 11 - пределы допускаемой погрешности при измерении показателей качества

Параметр	Диапазон измерений (показаний)	Пределы допускаемых основных погрешностей измерений
Отрицательное отклонение напряжения электропитания 5U(-), % ***	от 0 до 55	±0,5*
Положительное отклонение напряжения электропитания 5U(+), % ***	от 0 до 20	±0,5*
Глубина провала напряжения для остальных исполнений, %	от 0 до 55	±0,5*
Максимальное значение напряжения при перенапряжении, В	от 0 до 276	±0,5% ином *
Отклонение частоты ДГ, Гц*** для исполнения Z для других исполнений	от -2,5 до +2,5	±0,05** ±0,1
Примечание: *- пределы допускаемых основных погрешностей при измерении параметров качества электроэнергии, нормированы исходя из пределов допускаемой основной погрешности при измерении напряжения **- пределы допускаемой основной погрешности при измерении отклонения частоты, нормированы исходя из пределов допускаемых значений абсолютной погрешности при измерении частоты напряжения сети; *** - параметры, для которых выполняется оценка соответствия нормам по ГОСТ 321442013.

Знак утверждения типа

наносится на панель счетчика или измерительного блока офсетной печатью (или другим способом, не ухудшающим качества), на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 12 - комплектность

Наименование	Обозначение	Количество
Счетчик электрической энергии однофазный многофункциональный СЕ 208	-	1 шт.
Формуляр (одно из исполнений)	САНТ.411152.068 ФО	1 экз.
Руководство по эксплуатации (одно из исполнений)	САНТ.411152.068 РЭ	1 экз.
Методика поверки (поставляется по требованию потребителя)	-	1 экз.
Устройство считывания счетчиков один из вариантов (поставляется по требованию потребителя)	-	1 шт.*

* в зависимости от заказа потребителя индикаторное устройство может не входить в комплект поставки счетчика.

Сведения о методиках (методах) измерений

приведены в разделах 2 «Рекомендации при установке счетчика» и 4 «Порядок снятия показаний электроэнергии прибором учета» руководства по эксплуатации.

Нормативные и технические документы, устанавливающие требования к счетчикам электрической энергии однофазным многофункциональным СЕ 208

ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2;

ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии;

ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии;

ГОСТ 32144-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения;

ГОСТ 30804.4.30-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии;

ГОСТ IEC 61107-2011 Обмен данными при считывании показаний счетчиков, тарификации и управления нагрузкой. Прямой локальный обмен данными;

ТУ 4228-090-63919543-2012 Счетчики электрической энергии однофазные многофункциональные СЕ 208. Технические условия.

Изготовитель

Акционерное общество «Электротехнические заводы «Энергомера» (АО «Энергомера»)

ИНН 2635133470

Адрес: 355029, Ставропольский край, г. Ставрополь, ул. Ленина, д. 415

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон (факс): 8 (495) 655-30-87

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «14» августа 2024 г. № 1900

Регистрационный № 66691-17

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики электрической энергии трехфазные многофункциональные СЕ307

Назначение средства измерений

Счетчики электрической энергии трехфазные многофункциональные СЕ307 (далее по тексту - счетчики) предназначены для измерения активной и реактивной электрической энергии, параметров силы тока, напряжения, активной и реактивной мощности, частоты сети, угла сдвига фаз, коэффициентов мощности в трехфазных цепях переменного тока, организации многотарифного учета электроэнергии, и контроля качества электроэнергии.

Описание средства измерений

Принцип действия счетчиков основан на преобразовании мгновенных значений входных сигналов тока и напряжения аналого-цифровым преобразователем, с последующим вычислением среднеквадратических значений токов и напряжений, активной, реактивной мощности и энергии, углов сдвига фазы, коэффициента мощности и частоты. Алгоритм вычисления реактивной мощности (энергии) - по первой гармонике. Алгоритм вычисления полной мощности - произведение среднеквадратических значений напряжений и токов.

Счетчики предназначены для внутренней или наружной установки в зависимости от исполнения корпуса.

Исполнения счетчиков для внутренней установки, применяются местах, имеющих дополнительную защиту от влияния окружающей общественных зданиях, в бытовом и в промышленном секторе.

Исполнения счетчиков для наружной установки, могут дополнительной защиты от окружающей среды, и устанавливаются на опору электропередачи или на фасаде здания.

Счетчики могут использоваться автономно, или в составе автоматизированных информационно-измерительных систем коммерческого учета электроэнергии АИИС КУЭ (АСКУЭ).

Счетчики имеют в своем составе микроконтроллер, энергонезависимую память данных и встроенные часы реального времени, позволяющие вести учет активной и реактивной электроэнергии нарастающим итогом в прямом или в прямом и обратном направлении по тарифным зонам суток, три датчика тока (шунт или трансформатор тока), испытательное выходное устройство, оптический порт для локального съема показаний и интерфейсы для съема показаний системами автоматизированного учета потребленной электроэнергии, жидкокристаллический индикатор для просмотра измеряемой информации, клавиатуру с одной или несколькими кнопками, индикаторы функционирования.

Счетчики ведут измерение и учет времени и даты с возможностью задания автоматического перехода на летнее/зимнее время.

В зависимости от исполнения счетчики могут вести измерение и учет только потребленной активной или потребленной и отпущенной активной и реактивной электрической энергии суммарно и по тарифам указанным в активных тарифных программах в соответствии с сезонными недельными расписаниями и суточными программами смены тарифных зон (тарифными программами). Сезонное недельное расписание может предусматривать различные суточные тарифные программы для различных дней недели. В счетчике также предусматривается назначение тарифных программ для исключительных (особых) дней, а также, в зависимости от исполнения, назначение тарифов или тарифных программ по заданным событиям.

Счетчики в зависимости от исполнения обеспечивают учет, фиксацию и хранение, измерение, индикацию на жидкокристаллическом индикаторе и выдачу по интерфейсам:

количества только потребленной активной или потребленной и отпущенной активной и реактивной электроэнергии нарастающим итогом суммарно и раздельно по тарифам;

количества только потребленной активной или потребленной и отпущенной активной и реактивной электроэнергии нарастающим итогом суммарно по каждой фазе;

архивов показаний учитываемых видов энергии, зафиксированных при смене суток, месяцев, лет в соответствии с таблицей 1.

Таблица 1 - Глубина хранения архивов показаний учитываемых видов энергии, зафиксированных при смене суток, месяцев, лет

Момент фиксации	глубина х'	:)анения
	для всех исполнений	для исполнений Z
при смене суток	не менее 36	не менее 128
при смене месяцев или расчетных периодов	не менее 12	не менее 36
при смене лет	-	не менее 10

графиков (профилей) активных и реактивных мощностей (потребления и отпуска), напряжений и частоты усредненных на заданном интервале времени от 1 до 60 минут период;

архивов максимальных значений активной потребленной мощности, усредненной заданном интервале усреднения, зафиксированных за месяц, с датой и временем достижения;

для исполнения T количества импульсов, учтенных по каждому импульсному входу; среднеквадратических значений фазных напряжений по каждой фазе; среднеквадратических значений тока в каждой фазе; активной мощности суммарно и по каждой фазе; реактивной мощности суммарно и по каждой фазе; полной мощности суммарно и по каждой фазе; полной мощности суммарно и по каждой фазе; коэффициента мощности суммарно и по каждой фазе; частоты измерительной сети;

для исполнения U с учетом пределов допускаемой погрешности при измерении параметров качества электрической энергии в соответствии с классом «S» характеристики процесса измерений ГОСТ 30804.4.30-2013, указанных в таблице 15:

прерывания напряжения;

глубины последнего и не менее 11 предыдущих провалов напряжения; длительности последнего и не менее 11 предыдущих провалов напряжения; последнего и не менее 11 предыдущих максимальных значений напряжения при перенапряжении;

длительности последнего и не менее 11 предыдущих перенапряжений;

отрицательное и положительное отклонения напряжения электропитания;

отклонение частоты.

оценка соответствия качества электроэнергии нормам в соответствии с ГОСТ 32144-2013 последнего и не менее 20 предыдущих недельных периодов оценки качества электроэнергии. Перечень показателей, для которых выполняется оценка соответствия нормам приведен в таблице 15.

Измерение показателей качества электроэнергии выполняется с классом характеристик процесса измерений по ГОСТ 30804.4.30-2013 на основе несинхронных с сетью и всемирным координированным временем UTC измерениях среднеквадратических значений напряжения.

В счетчиках в зависимости от исполнения предусмотрена функция реле управления нагрузкой потребителя (исполнение Q) и(или) реле сигнализации (исполнение S).

Счетчики в зависимости от исполнения обеспечивают фиксацию в журналах с сохранением даты и времени следующих событий: корректировок времени, изменений настроек счетчика, результатов автоматической самодиагностики работы, фактов вскрытий клеммой крышки и корпуса, отклонений параметров сети, отклонений показателей качества электроэнергии.

Счетчики исполнения F обеспечивают фиксацию воздействий магнитом.

Счетчики в зависимости от исполнения имеют один или два электрических испытательных выходов (телеметрические выходы).

Счетчики имеют оптические испытательные выходы (индикаторы работы).

Счетчики исполнения T имеют телеметрические входы.

Счетчики исполнения L имеют подсветку жидкокристаллического индикатора.

Счетчики исполнения D поставляются с дополнительным индикаторным устройством СЕ901, осуществляющим обмен информацией со счетчиком по радиоинтерфейсу или PLC.

Счетчики исполнения J имеют вход для подключения внешнего резервного источника питания, для обеспечения съема показаний по интерфейсам при отсутствии напряжений во входных измерительных цепях.

Обмен информацией с внешними устройствами обработки данных осуществляется через оптический порт и один из интерфейсов удаленного доступа, в зависимости от исполнения счетчика.

Обмен информацией по оптическому порту осуществляется с помощью оптической головки, соответствующей ГОСТ IEC 61107-2011.

Протокол обмена по оптическому порту и интерфейсам удаленного доступа, в зависимости от исполнения счетчика соответствует стандартам IEC 62056 (DLMS/COSEM) «Обмен данными при считывании показаний счетчиков, тарификации и управления нагрузкой», DLP, ГОСТ IEC 61107-2011 «Обмен данными при считывании показаний счетчиков, тарификации и управления нагрузкой. Прямой локальный обмен данными», протокол CE, протоколы ModBus, SMP, DLMS, СПОДЕС, ПИРС.

Обслуживание счетчиков производится с помощью технологического программного обеспечения «AdminTools».

Структура условного обозначения приведена на рисунке 1.

Фото общего вида счетчиков с указанием схемы пломбировки от несанкционированного доступа приведены на рисунках 2 - 11.

Обозначение встроенного модуля связи, при его наличии, а также обозначение протокола обмена (при необходимости).

Дополнительные функции:

См. таблицу 3*

Интегрированные интерфейсы связи:

См. таблицу 2*

Базовый или номинальный (максимальный) ток: 0 - 1(1,5) А

• 2 - 5(7,5) А

• 3 - 5(10) А

• 5 - 5(60) А

• 6 - 5(100) А

• 7 - 5(120) А

• 8 - 10(100) А

• 9 - 5(80) А

Номинальное фазное/линейное напряжение:

0 - 3х57,7/100В

• 4 - 3x230/400 В

Класс точности:

• - 0,5S по активной энергии

• - 1 по активной энергии

• - 0,5S/0,5 по активной/реактивной энергии

• - 0,5S/1 - по активной/реактивной энергии для счетчиков трансформаторного включения или 0,5/1 - для счетчиков непосредственного включения

• - 1/1

- 1/2

Тип и номер корпуса:

R32, R33, R34 - для установки на рейку S31, S32, S33, S34 - для установки в щиток

S35 - для установки на рейку или в щиток C36 - для наружной установки

Рисунок 1 - Структура условного обозначения счетчиков

Примечание - * Количество символов определяется наличием модулей связи и дополнительных программно-аппаратных опций в соответствии с таблицами 2 и 3.

Таблица 2 - Перечень модулей связи

Обозначение	Интерфейс
O	Оптический порт
I	Irdа (инфракрасный)
A	RS-485
E	RS-232
M	MBUS
P	PLC
R1	Радиоинтерфейс со встроенной антенной
R2	Радиоинтерфейс с внешней антенной
R3	Радиоинтерфейс с возможность переключения на работу с внутренней или внешней антенной
G	GSM
B	USB
C	Картоприемник
N	Ethernet
W	WiFi
K	Клавиатура
T	Bluetooth
F	NFC
D	RFID

Таблица 3 - Перечень дополнительных программно-аппаратных опций

Обозначение	Дополнительная функция
Q	Реле управления нагрузкой потребителя
S	Реле сигнализации
Y	2 направления учета
D	Внешний дисплей
U	Параметры качества электрической сети
V	Электронные пломбы
J	Возможность подключения резервного источника питания
L	Подсветка жидкокристаллического индикатора
T	Импульсные входы
F	Датчик электромагнитного воздействия
N	Внешнее питание интерфейса
Z	Расширенный набор контрольных и расчетных показателей

Заводские номера, идентифицирующие каждый из счетчиков, наносятся на лицевую панель счетчика, офсетной печатью (или другим способом, не ухудшающим качества) в числовом формате.

Место

пломбирования электроснабжающей организации

Место нанесения

Место пломбирования поверителя

знака утверждения типа

Место пломбирования электроснабжающей организации

Место нанесения

заводского номера

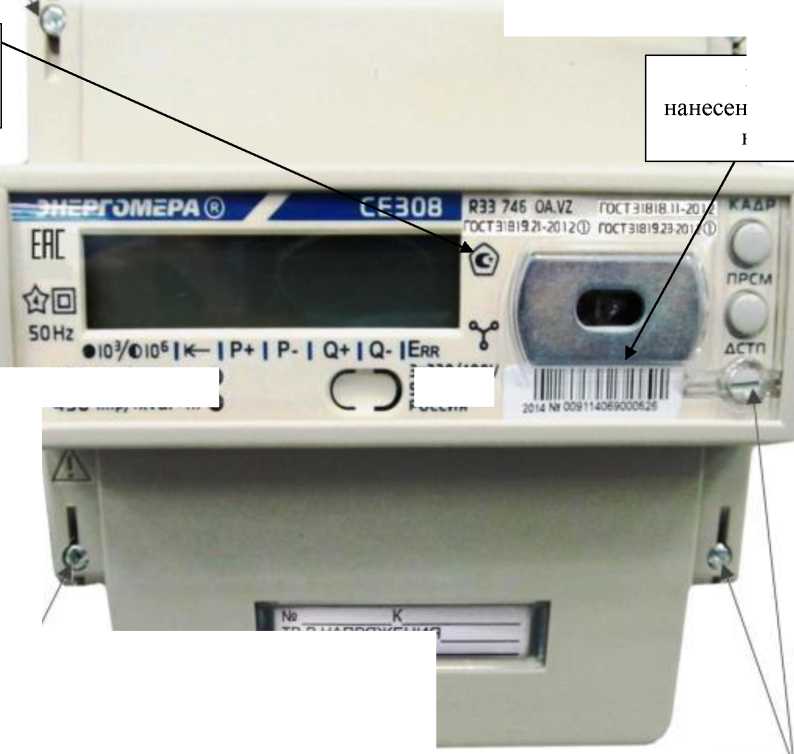

Рисунок 3 - Общий вид счетчика СЕ307 R33*

Место

пломбирования электроснабжающей организации

Рисунок 4 - Общий вид счетчика СЕ307 S31*

Место пломбирования электроснабжающей организации

Место пломбирования поверителя

Место пломбирования электроснабжающей организации

Место пломбирования электроснабжающей организации

Рисунок 7 - Общий вид счетчика СЕ307 S35 исполнение 2*

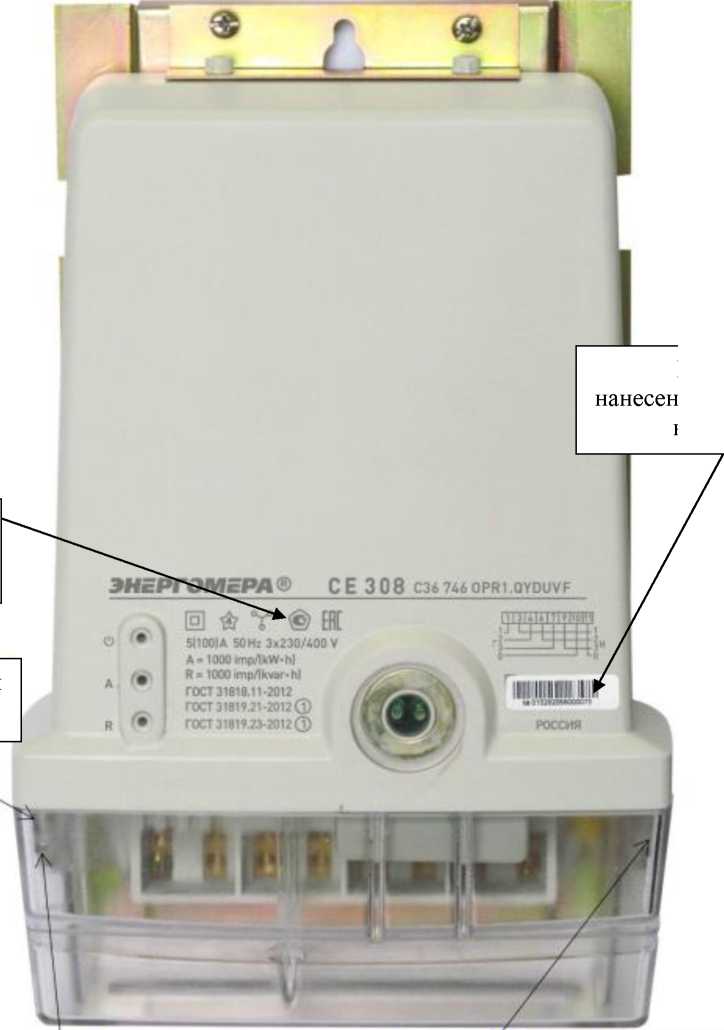

Рисунок 8 - Общий вид счетчика СЕ307 C36

Место пломбирования электроснабжающей организации **

Место нанесения

заводского номера

Место нанесения знака

утверждения типа

Место пломбирования поверителя

Место пломбирования электроснабжающей организации

Место пломбирования электроснабжающей организации

Рисунок 9 - Общий вид счетчика СЕ307 S32

Место пломбирования электроснабжающей

Рисунок 11 - Общий вид счетчика СЕ307 R34*

Рисунок 12 - Общий вид счетчика CE307 R34 со сменным модулем связи*

Примечание: *- Надписи «10³», «10⁶», «Р+», «Р-», «Q+», «Q-», Err, kvar*h,        под ЖКИ,

являются вспомогательными и предназначены для облегчения понимания маркеров состояния возникающих на индикаторе. Допускается отсутствие вспомогательных надписей.

** - место пломбирования опциональной пломбируемой кнопки ДСТП, которая в зависимости от исполнения может отсутствовать.

Рисунок 13 - Общий вид устройства считывания счетчиков CE901

Программное обеспечение

По своей структуре программное обеспечение счетчика разделено на метрологически значимую и метрологически незначимую части, имеет контрольную сумму метрологически значимой части и записывается в устройство на стадии его производства.

Влияние программного продукта на точность показаний счетчиков находится в границах, обеспечивающих метрологические характеристики, указанные в таблице 6. Диапазон представления, длительность хранения и дискретность результатов измерений соответствуют нормированной точности счетчика.

Идентификационные данные ПО счетчиков приведены в таблице 4.

Таблица 4 - идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	3076	3077	3078	3079
Номер версии (идентификационный номер) ПО	1
Цифровой идентификатор ПО	85BD	FF9A	DAB5	D456

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «средний» по Р 50.2.077-2014.

Метрологические и технические характеристики

Основные метрологические и технические характеристики счетчика указаны в таблицах 5 - 17.

Таблица 5 - Метрологические характеристики

Наименование характеристики	Значение
Класс точности по активной энергии по ГОСТ 31819.22-2012 по ГОСТ 31819.21-2012	0,5S; 0,5* 1
Класс точности по реактивной энергии по ГОСТ 31819.23-2012	0,5**; 1; 2
Диапазон входных сигналов сила тока, А	от 0,01 1н до 1макс; от 0,02 1н до 1макс от 0,05 1б до 1макс
напряжение, В	от 0,75 до 1,20 ином
коэффициент активной мощности коэффициент реактивной мощности	от 0,8(емк) до 1,0 включительно свыше 1,0 до 0,5(инд) от 0,25(емк) до 1,0 включительно свыше 1,0 до 0,25(инд)
Номинальный или базовый ток, А для трансформаторного включения для непосредственного включения	1; 5 5; 10
Максимальный ток, А для трансформаторного включения для непосредственного включения	1,5; 7,5 или 10,0 60; 80; 100 или 120
Номинальное фазное/ линейное напряжение, В	3x57,7/100 или 3x230/400
Рабочий диапазон измерения частоты сети, Гц	от 47,5 до 52,5 или от 57,5 до 62,5
Пределы допускаемых значений абсолютной погрешности   при   измерении   частоты напряжения сети, Гц для исполнения Z для исполнения без Z	+0,05 ±0,10
Диапазон измерения углов сдвига фаз между основными гармониками напряжений и токов, °	от -180 до +180
Пределы допускаемых значений основной абсолютной погрешности при измерении углов сдвига фазы между основными гармониками напряжений и токов при величине тока от 0,05/ном до /макс или от 0,051б до 1макс и в диапазоне напряжений указанных в таблице 5, °	±1
Пределы допускаемой дополнительной абсолютной погрешности при измерении углов сдвига фазы между основными гармониками напряжений и токов вызванной воздействием нечетных гармоник и субгармоник в цепях тока и напряжения при 0,51ном и 0,51б, °	±30
Пределы допускаемой дополнительной абсолютной погрешности при измерении углов сдвига фазы между основными гармониками напряжений и токов вызванной воздействием четных гармоник, °	±30

Продолжение таблицы 5

Наименование характеристики	Значение
Диапазон значений постоянной счетчика, имп./(кВт^ч) (имп./(квар^ч))	от 350 до 50000
Стартовый ток (чувствительность)	в соответствии с таблицей 14
Пределы основной абсолютной погрешности точности хода часов, c/сут	±0,5
Пределы дополнительной погрешности часов при нормальной температуре и при отключенном питании, с/сут	±0,5
Пределы точности хода энергонезависимых часов в рабочем диапазоне температур при питании как от сети, так и от батареи, секунд в сутки	±5
Пределы допускаемых значений основной относительной погрешности при измерении электрических величин	в соответствии с таблицами 6 - 13, 15, 16
Примечания: * класс точности 0,5 по активной энергии для счетчиков непосредственного включения CE307 определяется исходя из номенклатуры метрологических характеристик, указанных в ГОСТ 31819.21-2012. В виду отсутствия в указанном стандарте класса точности 0,5, пределы погрешностей при измерении активной энергии для данного типа счетчиков не превышают значений аналогичных погрешностей для счетчиков класса точности 0,5S по ГОСТ 31819.22-2012, но с нижним значением диапазона измерения ±5%от 1б. ** - класс точности 0,5 по реактивной энергии для счетчиков СЕ307 определяется исходя из номенклатуры метрологических характеристик, указанных в таблицах 6 и 7.

Пределы допускаемых значений основной относительной погрешности при измерении активной энергии и активной мощности Sp, при трехфазном, симметричном напряжении и трехфазном, симметричном токе, не должны превышать значений, указанных в таблице 6.

Таблица 6 - Пределы допускаемых значений основной относительной погрешности при измерении активной энергии и активной мощности при трехфазном, симметричном напряжении трехфазном, симметричном токе

Значение тока для счетчиков		COSф	Пределы допускаемой основной погрешности при измерении активной энергии и мощности, %, для счетчиков класса точности
с непосредственным включением	включаемых через трансформатор
			0,5
0,051б < I <0,10 1б	0,011н < I <0,05 1н	1,0	±1,0
0,101б < I < I макс	0,051н < I < Iмакс		±0,5
0,101б < I <0,20 1б	0,02Iн < I <0,10 In	0,5 (инд) 0,8 (емк)	±1,0
0,20 1б < I < 1макс	0,10Iн < I < 1макс	0,5 (инд) 0,8 (емк)	±0,6

Расчет пределов дополнительной относительной погрешности по средней мощности производится по следующей формуле:

60^        D -100% ,

⁶⁰-^E -100% + (---------))²

P - T P где: -p - пределы допускаемой относительной погрешности по средней мощности, %;

-э - пределы допускаемых значений относительной погрешности при измерении электрической энергии, %;

P - величина измеренной средней мощности, выраженная в кВт (квар);

T- интервал усреднения мощности, выраженный в минутах;

KE - внутренняя константа счетчика (величина, эквивалентная «внутреннему» 1 имп., выраженному в кВт^ч; квар^ч);

D - цена единицы младшего разряда индикатора кВт (квар).

Пределы допускаемых значений основной относительной погрешности при измерении реактивной энергии и реактивной мощности 5q при трехфазном симметричном напряжении и трехфазном симметричном токе не должны превышать значений, указанных в таблице 7.

Таблица 7 - Пределы допускаемых значений основной относительной погрешности при измерении реактивной энергии и реактивной мощности при трехфазном симметричном напряжении и трехфазном симметричном токе

Значение тока для счетчиков		sin9 (при индуктивной и емкостной нагрузке)	Пределы допускаемой основной погрешности при измерении реактивной энергии и мощности, %, для счетчиков класса точности
с непосредственн ым включением	включаемых через трансформатор		0,5	1
—	0,01Iн < I <0,05 In	1,0	±1,0	—
	0,05Iн < I < Iмакс		±0,5
	0,02Iн < I <0,10 Iн	0,5	±1,0
	0,10Iн < I < Iмакс		±0,6
	0,10Iн < I < Iмакс	0,25	±1,0
0,051б < I <0,10 1б	0,02Iн < I <0,05 Iн	1,0	—	±1,5
0,10 1б < I < 1макс	0,05Iн < I < Iмакс			±1,0
0,101б < I <0,20 1б	0,05Iн < I <0,10 In	0,5		±1,5
0,20 1б < I < 1макс	0,10 Iн < I < Iмакс			±1,0
0,20 I6 < I < Iмакс	0,10 Iн < I < Iмакс	0,25		±1,5

Пределы допускаемых значений дополнительной погрешности при измерении реактивной энергии и реактивной мощности Ag в условиях влияющих величин не должны превышать значений, указанных в таблице 8.

Таблица 8 - Пределы допускаемых значений дополнительной погрешности при измерении реактивной энергии и реактивной мощности в условиях влияющих величин

Влияющая величина	Значение тока при симметричной нагрузке	Коэффициент мощности	Средний температурный коэффициент, %/К
Изменение температуры окружающего воздуха	0,051ном<1<1макс	1,0	0,03
	0,11ном<1<1макс	0,5 (инд.)	0,05
			Пределы дополнительной погрешности, %
Постоянная магнитная индукция внешнего происхождения	1ном	1,0	±2,0
Магнитная индукция внешнего происхождения 0,5 мТл			±1,0
Радиочастотные электромагнитные поля			±2,0
Кондуктивные помехи наводимые радиочастотными полями
Наносекундные импульсные помехи
Устойчивость к колебательным затухающим помехам

Пределы допускаемых значений основной относительной погрешности при измерении полной мощности SS при трехфазном симметричном напряжении и трехфазном симметричном токе не должны превышать значений, указанных в таблице 9.

Таблица 9 - Пределы допускаемых значений основной относительной погрешности при измерении полной мощности при трехфазном симметричном напряжении и трехфазном симметричном токе

Значение тока для счетчиков		sin9 (при индуктивной и емкостной нагрузке)	Пределы допускаемой основной погрешности при измерении полной мощности, %, для счетчиков класса точности
с непосредственным включением	включаемых через трансформатор		0,5	1
—	0,01/н < /<0,05 1н	1,0	±1,0	—
	0,051н < I < /макс		±0,5
	0,021н < /<0,10 /н	0,5	±1,0
	0,101н < / < /макс		±0,6
	0,10/н < / < /макс	0,25	±1,0
0,051б < I<0,10 1б	0,02Iн < I<0,05 Iн	1,0	—	±1,5
0,10 1б < I < 1макс	0,05Iн < I < Iмакс			±1,0
0,101б < I<0,20 1б	0,05Iн < I<0,10 Ik	0,5		±1,5
0,20 1б < I < 1макс	0,10 Ih < I < Iмакс			±1,0
0,20 I6 < I < Iмакс	0,10 Ih < I < Iмакс	0,25		±1,5

Пределы допускаемых значений основной относительной погрешности при измерении среднеквадратических значений силы тока Si не должны превышать значений, указанных в таблице 10.

Таблица 10 - Пределы допускаемых значений основной относительной погрешности при измерении среднеквадратических значений силы тока

Значение тока для счетчиков		Пределы допускаемой основной погрешности при измерении тока SI, %, для счетчиков класса точности
с непосредственным включением	включаемых через трансформатор	0,5S/0,5; 0,5S/1; 0,5/1	1/1; 1/2
0,05 1б^1 ^1макс	0,05 1ном^1 ^1макс	±1,0	±2,0

Пределы допускаемой дополнительной погрешности при измерении среднеквадратических значений силы тока и мощности, вызванной воздействием магнитной индукции внешнего происхождения 0,5 мТл, не должны превышать величины, рассчитанной по формуле

Х = _______—_______ %

0,15 + 0,8(1изм/1ном) ’  ’

где: Х - расчетная величина;

1изм- измеренное значение силы тока;

1ном- номинальный ток.

Пределы допускаемых значений основной относительной погрешности при измерении среднеквадратических значений напряжений 5ине должны превышать значений, указанных в таблице 11.

Таблица 11 - Пределы допускаемых значений основной относительной погрешности при измерении среднеквадратических значений напряжений

Значение напряжения	Пределы допускаемой основной погрешности при измерении напряжения SU, %, для счетчиков класса точности
	0,5S/0,5; 0,5S/1; 0,5/1	1/1; 1/2
0,75 ином^и< 1,20 ином	±0,5

Средний температурный коэффициент при измерении активной энергии, активной мощности, реактивной энергии, реактивной мощности не должен превышать пределов, установленных в таблице 12, при измерении напряжений, токов не должен превышать пределов, установленных в таблице 13.

2.

Таблица 12 - Средний температурный коэффициент при измерении активной энергии, активной мощности, реактивной энергии, реактивной мощности

Значение тока для счетчиков		COSф, sin9	Средний температурный коэффициент при измерении активной и реактивной энергии и мощности, %/К, для счетчиков класса точности
с непосредственн ым включением	включаемых через трансформатор		0,5S/0,5; 0,5S/1 0,5/1	1/1; 1/2
0,051б < I < 1макс	0,051ном < I 1макс	1,0	+0,03	±0,05
0,101б < I < 1макс	0,101ном < I 1макс	0,5 (инд, емк.*)	±0,05	±0,07

Примечание: * при измерении реактивной энергии, мощности.

Таблица 13 - Средний температурный коэффициент при измерении при измерении напряжений, токов

Значение тока для счетчиков		Средний температурный коэффициент при измерении токов, %/К, для счетчиков класса точности
с непосредственным включением	включаемых через трансформатор	0,5S/0,5; 0,5S/1; 0,5/1	1/1; 1/2
0,051б ± I ± 1макс	0,05Iном ± I ± Iмакс	±0,03	±0,05
Значение напряжения		Средний температурный коэффициент при измерении напряжений, %/К, для счетчиков класса точности
		0,5S/0,5; 0,5S/1; 0,5/1	1/1; 1/2
0,75ином^и< 1,20ином		±0,03	±0,05

Счетчики должны начать и продолжать регистрировать показания электроэнергии при симметричных значениях тока, указанных в таблице 15 для активной и реактивной энергии при коэффициенте мощности равном 1.

Таблица 14 -

й ток

Тип подключения счетчика	Класс точности счетчика по активной/реактивной энергии
	0,5S/0,5	0,5S/1, 0,5/1	1/1; 1/2
Непосредственное	—	0fi02I6	0,004I6
Через трансформаторы тока	0,001 Iном	0,001 Iном	0,002 Iном

Пределы допускаемой погрешности при измерении показателей качества электроэнергии указаны в таблице 15.

Таблица 15 - Пределы допускаемой погрешности при измерении показателей качества

Параметр	Диапазон измерений (показаний)	Пределы допускаемых основных погрешностей измерений
Отрицательное отклонение напряжения электропитания 5U(-), % ***	от 0 до 25	±0,5*
Положительное отклонение напряжения электропитания 5U(+), % ***	от 0 до 20	±0,5*
Глубина провала напряжения, %	от 0 до 25	±0,5*
Максимальное значение напряжения при перенапряжении, В	от 0 до 276	±0,5%ином *
Отклонение частоты Д£, Гц*** для исполнений Z для остальных исполнений	от -2,5 до +2,5	±0,05** ±0,10
Примечание: * - пределы допускаемых основных погрешностей при измерении параметров качества электроэнергии отмеченных символом, нормированы исходя из пределов допускаемой основной погрешности при измерении напряжения указанных в таблице 11.
**- пределы допускаемой основной погрешности при измерении отклонения частоты, нормированы исходя из пределов допускаемых значений абсолютной погрешности при измерении частоты напряжения сети; ***  - параметры, для которых выполняется оценка соответствия нормам по ГОСТ 32144-2013.

Пределы допускаемой погрешности при измерении коэффициента мощности указаны в таблице 16.

Таблица 16 - Пределы допускаемой погрешности при измерении коэффициента мощности

Наименование характеристики	Пределы допускаемой основной абсолютной погрешности измерения
Коэффициент активной мощности от 0,8(емк) до 1,0 включительно; свыше 1,0 до 0,5(инд)	±0,05
Коэффициент реактивной мощности от 0,25(емк) до 1,0 включительно; свыше 1,0 до 0,25(инд)	±0,05

Таблица 17 - Технические

Наименование характеристики	Значение
Полная мощность, потребляемая каждой цепью тока, (В^А), не более для исполнений с Qпри базовом токе	0,30
для остальных исполненийпри номинальном (базовом) токе	0,05
Полная (активная) мощность (без учета потребления модулей связи), потребляемая каждой цепью напряженияпри номинальном значении напряжения, В •А (Вт), не более	10,0 (1,0)

Продолжение таблицы 17

Наименование характеристики	Значение
Активная мощность потребления модулей связи при номинальном значении напряжения, Вт, не более	3
Количество десятичных знаков индикатора, не менее	8
Длительность хранения информации при отключении питания, лет, не менее	40
Длительность учета времени и календаря при отключенном питании, лет, не менее	16
Срок службы элемента питания, лет, не мене	16
Диапазон рабочих температур окружающего воздуха, °С	от -40 до +70
Диапазон температур транспортирования и хранения, °С	от -50 до +70
Число тарифов (в зависимости от исполнения), шт.	4 до 8
Число временных зон тарифной программы в сутках (программируемое), шт., не менее	12
Интервалы усреднения значений графиков (профилей) нагрузки, мин	от 1 до 60
Количество электрических испытательных выходов с параметрами по ГОСТ 31819.21-2012 (телеметрических выходов)	до 2
Количество оптических испытательных выходов с параметрами по ГОСТ 31818.11-2012 для активных исполнений	1
для активно-реактивных исполнений	2
Скорость обмена по интерфейсам в зависимости от используемого канала связи, бит/с	от 100 до 19200
Скорость обмена через оптический порт, бит/с	от 300 до 19200
Масса счетчика, кг, не более для CE307 R32, R33, R34	1
для CE307 C36, S32	2
для CE307 S31, S34, S35	3
Габаритные размеры (длина; ширина; высота), мм, не более для СЕ307 R32	170; 143; 52
для СЕ307 R33	152; 143; 73
для СЕ307 R34	130; 144; 63
для СЕ307 S31	215; 175; 72
для СЕ307 S34	280; 175; 85
для СЕ307 S35	235,0; 172,3; 85,0
для CE307 C36	280; 190; 86
для CE307 S32	277,5; 173,0; 89,0
Средняя наработка на отказ, ч, не менее	400 000
Средний срок службы до первого капитального ремонта счетчиков, лет, не менее	40

Знак утверждения типа

наносится на панель счетчиков офсетной печатью (или другим способом, не ухудшающим качества), на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Комплектность счетчиков приведена в таблице 18.

Таблица 18 - Комплектность

Наименование	Обозначение	Количество
Счетчик электрической энергии трехфазный многофункциональный СЕ307 (одно из исполнений)	-	1 шт.
Руководство по эксплуатации (одно из исполнений)	САНТ.411152.166 РЭ	1 экз.
Формуляр (одно из исполнений)	САНТ.411152.166 ФО	1 экз.
Устройство считывания счетчиков СЕ901 (для исполнений D)	-	1 шт.

Сведения о методиках (методах) измерений

приведены в разделах 2 «Рекомендации при установке счетчика» и 4 «Порядок снятия показаний электроэнергии прибором учета» руководства по эксплуатации.

Нормативные и технические документы, устанавливающие требования к счетчикам электрической энергии трехфазным многофункциональным СЕ307

ГОСТ 31819.22-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S;

ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2;

ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии;

ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии;

ГОСТ 32144-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения;

ГОСТ 30804.4.30-2013Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии;

ГОСТ IEC 61107-2011 Обмен данными при считывании показаний счетчиков, тарификации и управления нагрузкой. Прямой локальный обмен данными;

ТУ 26.51.63-126-63919543-2016 Счетчики электрической энергии трехфазные многофункциональные СЕ307. Технические условия.

Изготовитель

Акционерное общество «Электротехнические заводы «Энергомера» (АО «Энергомера»)

ИНН 2635133470

Адрес: 355029, Ставропольский край, г. Ставрополь, ул. Ленина, д. 415

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон (факс): 8 (495) 655-30-87

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «14» августа 2024 г. № 1900

Регистрационный № 59520-14

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики электрической энергии трехфазные многофункциональные СЕ308

Назначение средства измерений

Счетчики электрической энергии трехфазные многофункциональные СЕ308 (далее по тексту - счетчики) предназначены для измерений активной и реактивной электрической энергии, параметров силы тока, напряжения, активной и реактивной мощности, частоты сети, угла сдвига фаз, коэффициентов мощности в трехфазных цепях переменного тока, организации многотарифного учета электроэнергии, и контроля качества электроэнергии.

Описание средства измерений

Счетчики предназначены для внутренней или наружной установки в зависимости от исполнения корпуса.

Исполнения счетчиков для внутренней установки, применяются местах, имеющих дополнительную защиту от влияния окружающей общественных зданиях, в бытовом и в промышленном секторе.

Исполнения счетчиков для наружной установки, могут дополнительной защиты от окружающей среды, и устанавливаются на опору электропередачи или на фасаде здания.

Счетчики могут использоваться автономно, или в составе автоматизированных информационно-измерительных систем коммерческого учета электроэнергии АИИС КУЭ (АСКУЭ).

Принцип действия счетчиков основан на измерении мгновенных значений входных сигналов тока и напряжения аналого-цифровым преобразователем, с последующим вычислением среднеквадратических значений токов и напряжений, активной, реактивной мощности и энергии, углов сдвига фазы, коэффициента мощности и частоты. Алгоритм вычисления реактивной мощности (энергии) - по первой гармонике.

Счетчики имеют в своем составе микроконтроллер, энергонезависимую память данных и встроенные часы реального времени, позволяющие вести учет активной и реактивной электроэнергии нарастающим итогом в прямом или в прямом и обратном направлении по тарифным зонам суток, три датчика тока (шунт или трансформатор тока), испытательное выходное устройство, оптический порт для локального съема показаний и интерфейсы для съема показаний системами автоматизированного учета потребленной электроэнергии, жидкокристаллический индикатор для просмотра измеряемой информации, клавиатуру с одной пломбируемой кнопкой для защиты от несанкционированного перепрограммирования, индикаторы функционирования.

Счетчики могут вести измерения активной электроэнергии в диапазонах сдвига фаз между напряжением и током следующим образом:

ф=от 90⁰ до 0⁰ - 1й квадрант (A1) cos9= от 0 до 1 - (инд.)

ф=от 180⁰ до 90⁰ - 2й квадрант (A2) coso от минус 1 до 0 - (емк.)

ф=от 270⁰ до 180⁰ - 3й квадрант (A3) coso= от 0 до минус 1 - (инд.) ф=от 0⁰ до минус 90⁰ - 4й квадрант (A4) coso от 1 до 0 - (емк.)

Примечание: A1, A2, A3, A4 - условные наименования активной составляющей вектора полной энергии первого, второго, третьего и четвертого квадрантов соответственно.

В счетчиках предусмотрены два настраиваемых канала учета активной энергии с условными наименованиями:

«А+» - прямое направление, расход, потребление, импорт, | >“от' шин”

«А-» - обратное направление, приход, отдача, экспорт, | “к шинам”

В зависимости от настройки, накопление активной энергии выполняется по следующим алгоритмам:

«Двунаправленный учет» A+=A1+A4 A-=A2+A3

«Однонаправленный учет» (накопление по модулю) A+=A1+A2+A3+A4

A-=0

Счетчики могут вести измерения реактивной электроэнергии в диапазонах сдвига фаз между напряжением и током следующим образом:

ф=от 0⁰ до 90⁰ - 1й квадрант (R1) sin ф = от 0 до 1 - (инд.)

ф=от 90⁰ до 180⁰ - 2й квадрант (R2) sin ф = от 1 до 0 - (емк.)

ф=от 180⁰ до 270⁰ - 3й квадрант (R3) sin ф = от 0 до минус 1 - (инд.)

ф=от 270⁰ до 0⁰ - 4й квадрант (R4) sin ф = от минус 1 до 0 - (емк.)

Примечание: R1, R2, R3, R4 - условные наименования реактивной составляющей вектора полной энергии первого, второго, третьего и четвертого квадрантов соответственно.

Счетчик в зависимости от исполнения измеряет следующие параметры:

• - активная электроэнергия в двух направлениях (приём, отдача);

• - реактивная электроэнергия в двух направлениях (положительная, отрицательная);

• - напряжение фазное;

• - напряжение линейное;

• - ток (пофазно);

• - ток в нулевом проводе;

• - активная, реактивная и полная мощность (пофазно и суммарная величина);

• - соотношение реактивной и активной мощности (коэффициент реактивной мощности) ^(tg Ф⁾;

• - частота сети;

• - фиксация небаланса суммы фазных токов и тока в нулевом проводе.

Счетчик в зависимости от исполнения осуществляет измерение индивидуальных параметров качества электроснабжения (погрешность измерения параметров не хуже класса S согласно ГОСТ 30804.4.30-2013 (для измерения напряжения)):

• -  суммарная продолжительность за расчетный период положительного или отрицательного отклонения уровня напряжения в точке поставки электрической энергии;

• - количество фактов перенапряжения за расчетный период в точке поставки электрической энергии.

Счетчик в зависимости от исполнения обеспечивает разграничение доступа и регистрации событий информационной безопасности.

Счетчик в зависимости от исполнения обеспечивает фиксацию измерений повремени (в том числе запись и хранение результатов измерений в энергонезависимом запоминающем устройстве прибора учета электроэнергии): формирование профиля нагрузки (приращение активной и реактивной энергии) прямогоиобратногонаправленийспрограммируемымвременеминтегрирования (для активной и реактивной мощности), в диапазоне от 1 до 60 мин (из ряда 1, 5, 30, 60 минут) с циклической перезаписью начиная с самого раннего значения, при этом:

для 30-ти минутных интервалов времени, глубина хранения не менее 90 суток; для 60-ти минутных интервалов времени, глубина хранения не менее 180 суток. значения потребленной активной и реактивной электрической энергии с нарастающим итогом суммарно и раздельно по тарифам, фиксированных на начало каждых суток (00 часов 00 минут 00 секунд) с циклической перезаписью начиная с самого раннего значения, глубина хранения не менее 123 суток;

значения активной (приём, отдача) и реактивной (положительная, отрицательная) электроэнергии с нарастающим итогом, а также запрограммированных параметров на начало запрограммированного расчетного периода (на 00 часов 00 минут 00 секунд первых суток, следующих за последним расчетным периодом) и не менее 36 программируемых расчетных периодов (на 00 часов 00 минут 00 секунд первых суток, следующих за последним расчетным периодом) с циклической перезаписью начиная с самого раннего значения.

Счетчики ведут измерение и учет времени и даты с возможностью задания автоматического перехода на летнее/зимнее время.

Счетчики ведут измерение и учет потребленной или потребленной и отпущенной активной и реактивной (R+ и R-) электрической энергии суммарно и по тарифам указанным в активных тарифных программах в соответствии с сезонными недельными расписаниями и суточными программами смены тарифных зон (тарифными программами). Сезонное недельное расписание может предусматривать различные суточные тарифные программы для различных дней недели. В счетчике также предусматривается назначение тарифных программ для исключительных (особых) дней, а также, в зависимости от исполнения, назначение тарифов или тарифных программ по заданным событиям.

Счетчики в зависимости от исполнения обеспечивают учет, фиксацию и хранение, измерение, индикацию на жидкокристаллическом индикаторе и выдачу по интерфейсам: количества только потребленной или потребленной и отпущенной активной и реактивной (R+ и R-) электроэнергии нарастающим итогом суммарно и раздельно по тарифам;

количества только потребленной или потребленной и отпущенной активной и реактивной (R+ и R-) электроэнергии нарастающим итогом суммарно по каждой фазе;

графиков (профилей) активных и реактивных мощностей (потребления и отпуска), а также для исполнения Z напряжений и частоты усредненных на заданном интервале времени от 1 до 60 минут за период не менее 128 суток (при тридцатиминутном интервале).

текущего баланса счета потребителя, остаточного количества оплаченной электроэнергии в кВт^ч или в денежных единицах;

текущая величина суточного потребления сверх кредита в кВт^ч или в денежных единицах; количества только потребленной или потребленной и отпущенной активной электроэнергии нарастающим итогом суммарно и раздельно по тарифам, количества потребленной и отпущенной реактивной электроэнергии нарастающим итогом, зафиксированных по команде по интерфейсу или по заданным событиям, а также архива этих показаний (не менее 19) (); активных мощностей, усредненных на заданном интервале усреднения;

архивов максимальных значений активной потребленной мощности, усредненной на заданном интервале усреднения, зафиксированных за расчетный период, с датой и временем их достижения;

для исполнения T количества импульсов, учтенных по каждому импульсному входу; среднеквадратических значений фазных напряжений по каждой фазе; среднеквадратических значений тока в каждой фазе; активной мощности суммарно и по каждой фазе; реактивной мощности суммарно и по каждой фазе; полной мощности суммарно и по каждой фазе;

для исполнения Z полной мощности суммарно и по каждой фазе; коэффициента мощности суммарно и по каждой фазе; частоты измерительной сети;

для исполнения U с учетом пределов допускаемой погрешности параметров качества электрической энергии в соответствии с классом «S» процесса измерений ГОСТ 30804.4.30-2013, указанных в таблице 13: прерывания напряжения; провалов напряжения; перенапряжений; отрицательное и положительное отклонения напряжения электропитания; отклонение частоты;

архивов показаний учитываемых видов энергии, зафиксированных при смене лет в соответствии с таблицей 1.

Примечание: измерение показателей качества электроэнергии выполняется с классом характеристик процесса измерений по ГОСТ 30804.4.30-2013 на основе несинхронных с сетью и всемирным координированным временем UTC измерениях среднеквадратических значений напряжения.

Таблица 1  - глубина хранения архивов показаний учитываемых видов энергии,

зафиксированных при смене суток, месяцев, лет

Момент фиксации	Глубина хранения, индикации и выдачи по интерфейсу
при смене суток	не менее 128
при смене месяцев или расчетных периодов	не менее 36
при смене лет	не менее 10

Счетчики в зависимости от исполнения выполняют оценку соответствия качества электроэнергии нормам в соответствии с ГОСТ 32144-2013.

Перечень показателей, для которых выполняется оценка соответствия нормам, приведен в таблице 15.

В качестве основного интервала времени, используемого при объединении результатов измерений показателей качества электроэнергии - используется интервал кратный 20 мс времени счетчика, несинхронизированный с периодом основного тона сигнала напряжения.

Дополнительно счетчики обеспечивают индикацию: действующего тарифа;

даты и времени; стоимости электроэнергии по тарифам в денежных единицах (в зависимости от исполнения); допустимой величины кредита, лимита суточного потребления сверх кредита, в кВт^ч или в денежных единицах (в зависимости от исполнения);

OBIS кода отображаемой информации в соответствии с IEC 62056-6-1:2013 (для исполнения Z); заводского номера;

версии ПО и контрольной суммы метрологически значимой части ПО; срабатывания детектора ВЧ поля;

срабатывания датчика МП.

Счетчики в зависимости от исполнения обеспечивают возможность задания следующих

параметров:

сетевой адрес (идентификатор) счетчика;

текущего времени и даты;

величины суточной коррекции часов; разрешения перехода на летнее/зимнее время; даты, времени перехода на летнее/зимнее время;

суточной тарифной программы;

сезонных недельных расписаний и дат начала сезонов;

дат исключительных (особых) дней; паролей для доступа по интерфейсу;

скорости обмена по интерфейсу;

лимитов по потреблению энергии (мощности) для срабатывания реле; количества оплаченной электроэнергии (в зависимости от исполнения);

стоимости электроэнергии по тарифам в денежных единицах (в зависимости от исполнения); допустимой величины кредита, лимита суточного потребления сверх кредита, в кВт^ч или в денежных единицах (в зависимости от исполнения);

нижнего и верхнего порогов отклонения напряжений, а также для исполнения Z тока и частоты.

В счетчиках в зависимости от исполнения предусмотрена функция реле управления нагрузкой потребителя (исполнение Q) и (или) реле сигнализации (исполнение S). Для срабатывания реле могут быть выбраны следующие условия:

по превышению лимита энергии по расходованию оплаченной электроэнергии, с учетом электроэнергии, допустимой к использованию в кредит (в зависимости от исполнения);

по превышению лимита мощности;

по уровню напряжения;

по прямому управлению командой через интерфейс;

по другим событиям в зависимости от заданных настроек.

Счетчики обеспечивают фиксацию в журналах с сохранением даты следующих событий: корректировок времени, изменений настроек счетчика, автоматической самодиагностики работы, фактов вскрытий клеммой крышки результатов самодиагностики, отклонений параметров сети и для исполнения Z показателей качества электроэнергии.

Счетчики исполнения F обеспечивают фиксацию воздействий магнитом.

Счетчики имеют электрические испытательные выходы (телеметрические выходы), гальванически изолированные от входных измерительных цепей.

Счетчики имеют оптические испытательные выходы (индикаторы работы).

Счетчики исполнения T имеют телеметрические входы, гальванически изолированные от входных измерительных цепей.

Счетчики исполнения L имеют подсветку жидкокристаллического индикатора.

Счетчики исполнения D поставляются с дополнительным индикаторным устройством, осуществляющим обмен информацией с счетчиками по радиоинтерфейсу или PLC.

Счетчики исполнения J имеют вход для подключения внешнего резервного источника питания, для обеспечения съема показаний по интерфейсам при отсутствии напряжений во входных измерительных цепях.

Обмен информацией с внешними устройствами обработки данных осуществляется через оптический порт и один из интерфейсов, в зависимости от исполнения счетчика.

Обмен информацией по оптическому порту осуществляется с помощью оптической головки, соответствующей ГОСТ IEC 61107-2011.

Для обмена информацией по оптическому порту и интерфейсам, в зависимости от исполнения счетчика, могут использоваться протоколы DLP, SMP, Mod-BUS, ПИРС, а также протоколы, соответствующие стандартам: IEC 62056 (DLMS/COSEM) (спецификация СПОДЭС), МЭК 60870-5-104-2004, МЭК 61850.

Счётчик в зависимости от исполнения обеспечивает ведение журналов событий с общим количеством записей не менее 500 записей.

Обслуживание счетчиков производится с помощью технологического программного обеспечения «AdminTools».

Структура условного обозначения приведена на рисунке 1. Заводские номера, идентифицирующие каждый из счетчиков, наносятся на лицевую панель счетчика, офсетной печатью (или другим способом, не ухудшающим качества) в числовом формате.

Фото общего вида счетчиков с указанием схемы пломбировки от несанкционированного доступа приведены на рисунках 2 - 9. Фото общего вида индикаторных устройств приведены на рисунках 10 и 11.

Обозначение встроенного модуля связи, при его наличии, а также обозначение протокола обмена (при необходимости).

Дополнительные функции:

См. таблицу 3*.

Интегрированные интерфейсы связи:

См. таблицу 2*.

Базовый или номинальный (максимальный) ток: 0 - 1 (1,5) А;

• 3 - 5 (10) А;

• 5 - 5 (60) А;

• 6 - 5 (100) А;

• 7 - 5 (120) А;

9 - 5 (80) А.

Номинальное фазное/линейное напряжение:

0 - 3х57,7/100В;

1 - 2x100В;

• 3 - 2x220В;

• 4 - 3x230/400 В.

Класс точности по активной/реактивной энергии:

• 4 - 0,2S/0,5;

• 5 - 0,5S/0,5;

• 6 - 0,5S/1 - для счетчиков трансформаторного включения или 0,5/1 - для счетчиков непосредственного включения;

7- 1/1

Тип и номер корпуса:

R32, R33, R34- для установки на рейку;

S31, S32, S34 - для установки в щиток;

S35 - для установки на рейку или в щиток;

C36 - для наружной установки.

Рисунок 1 - Структура условного обозначения счетчиков

Примечание - * Количество символов определяется наличием дополнительных программноаппаратных опций в соответствии с таблицей 2 и 3.

Таблица 2 - перечень интерфейсов

Обозначение	Интерфейс
O	Оптический порт
I	Irdа (инфракрасный)
A	RS485
E	RS232
B	MBUS
P	PLC
R1	Радиоинтерфейс со встроенной антенной
R2	Радиоинтерфейс с внешней антенной
R3	Радиоинтерфейс с возможность переключения на работу с внутренней или внешней антенной
G	GSM
U	USB
C	Картоприемник
N	Ethernet
W	WiFi
K	Клавиатура

Таблица 3 - перечень дополнительных функций

Обозначение	Дополнительная функция
Q	Реле управления нагрузкой потребителя
S	Реле сигнализации
Y	2 направления учета
D	Внешний дисплей
U	Параметры качества электрической сети
V	Электронные пломбы
J	Возможность подключения резервного источника питания
L	Подсветка жидкокристаллического индикатора
T	Импульсные входы
X	С расширенным диапазоном входных измеряемых сигналов
F	Датчик магнитного поля
N	Внешнее питание интерфейса
H	Наличие детектора ВЧ поля
Z	Расширенный набор контрольных и расчетных показателей
M	Возможность установки сменного модуля связи

Место пломбирования электроснабжающей организации

Место пломбирования электроснабжающей организации

Место пломбирования поверителя

з

Место пломбирования электроснабжающей организации

Рисунок 3 - Общий вид счетчика СЕ308 R33*

Место пломбирования электроснабжающей организации

утверждения

Место нанесения знака

Место

нанесения заводского номера

Место пломбирования электроснабжающей организации

Рисунок 6 - Общий вид счетчика СЕ308 S35*

Примечание: *-Надписи «10³», «10⁶», «P+», «P-», «Q+», «Q-», Err являются вспомогательными и предназначены для облегчения понимания маркеров состояния, возникающих на индикаторе. Допускается отсутствие вспомогательных надписей.

Рисунок 7 - Общий вид счетчика СЕ308 C36

Рисунок 10 - Общий вид устройства считывания счетчиков вариант 1

Рисунок 11 - Общий вид устройства считывания счетчиков вариант 2

Программное обеспечение

Идентификационные данные программного обеспечения счетчиков электрической энергии трехфазных многофункциональных СЕ308, указаны в таблице 4.

Таблица 4 - идентификационные данные программного обеспечения

Наименование программного обеспечения	Идентификационное наименование программного обеспечения	Номер версии (идентификаци онный номер) программного обеспечения	Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)	Алгоритм вычисления цифрового идентификатор а программного обеспечения
3080 1.hex	3080	l	37A1886C	CRC32
3081 l.hex	308l	l	76D1837B	CRC32
3082 l.hex	3082	l	142AA7D5	CRC32
3083 l.hex	3083	l	F57A354D	CRC32
3084 l.hex	3084	l	6A31E694	CRC32
3085 l.hex	3085	l	23D7AC72	CRC32

По своей структуре ПО счетчика разделено на метрологически значимую и метрологически незначимую части, имеет контрольную сумму метрологически значимой части и записывается в устройство на стадии его производства.

Влияние программного продукта на точность показаний счетчиков находится в границах, обеспечивающих метрологические характеристики, указанные в таблице 6. Диапазон представления, длительность хранения и дискретность результатов измерений соответствуют нормированной точности счетчика.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений средний в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Метрологические и технические характеристики счетчика указаны в таблицах 5 - 15.

Таблица 5 - метрологические характеристики

Наименование характеристики	Значение
Класс точности по активной энергии: по ГОСТ 3l8l9.22-20l2 по ГОСТ 31819.21-2012	0,2S;0,5S; 0,5* 1
Класс точности по реактивной энергии по ГОСТ 31819.23-2012	0,5**; 1

Продолжение таблицы 5

Наименование характеристики	Значение
Диапазон входных сигналов сила тока в зависимости от исполнения (один из диапазонов), А напряжение (в зависимости от номинального напряжения счетчика), В: для исполнения X, XZ (один из диапазонов) для остальных исполнений коэффициент активной мощности коэффициент реактивной мощности	от 0,01 до 1,50 от 0,05 до 5,00 от 0,25 до 60,00 от 0,25 до 100,00 от 0,25 до 120,00 от 34,62 до 109,63 от 60 до 190 от 132 до 418 от 138 до 437 от 40,39 до 69,24 от 60 до 120 от 132 до 264 от 138 до 276 от 0,8(емк) до 1,0 до 0,5(инд) от 0,25(емк) до 1,0 до 0,25(инд)
Номинальный или базовый ток, А для трансформаторного включения для непосредственного включения	1 или 5 5
Максимальный ток, А для трансформаторного включения для непосредственного включения	1,5 или 10 60; 80;100 или 120
Номинальное фазное/линейное напряжение, В	2x100; 2x220; 3x57,7/100; 3x230/400
Частота измерительной сети, Гц	от 47,5 до 52,5 или от 57,5 до 62,5
Нормальные условия эксплуатации: температура окружающего воздуха, °С влажность окружающего воздуха, % давление, кПа	от +18 до +28 от 30 до 80 от 70 до 106,7
Диапазон рабочих температур окружающего воздуха счетчика, °С	от -50 до +70
Диапазон рабочих температур окружающего воздуха индикаторного устройства, °С	от -20 до +70
Диапазон температуры транспортирования и хранения, °С	от - 50 до +70
Диапазон значений постоянной счетчика, имп./(кВт^ч) (имп./(квар^ч))	от 350 до 8000
Стартовый ток (чувствительность)	см. таблицу 12
Пределы основной абсолютной погрешности часов, c/сутки	±0,5

Продолжение таблицы 5

Наименование характеристики	Значение
Дополнительная погрешность хода часов при нормальной температуре и при отключенном питании, с/сутки, не более для исполнений с Z для исполнений без Z	±0,5 ±1,0
Пределы точности хода энергонезависимых часов в рабочем диапазоне температур при питании как от сети, так и от батареи, секунд в сутки	±5
Примечание: * - класс точности 0,5 по активной энергии для счетчиков СЕ308 определяется исходя из номенклатуры метрологических характеристик, указанных в ГОСТ 31819.22-2012. В виду отсутствия в указанном стандарте класса точности 0,5, пределы погрешностей при измерении активной энергии для данного типа счетчиков не превышают значений аналогичных погрешностей для счетчиков класса точности 0,5S по ГОСТ 31819.22-2012, но с нижним значением диапазона измерения ±5% 1б. ** - класс точности 0,5 по реактивной энергии для счетчиков СЕ308 определяется исходя из номенклатуры метрологических характеристик, указанных в таблицах 7 и 8.

Пределы допускаемых значений основной относительной погрешности при измерении активной энергии и активной мощности Sp, при трехфазном, симметричном напряжении и трехфазном, симметричном токе не должны превышать значений, указанных в таблице 6.

Таблица 6 - пределы допускаемых значений основной относительной погрешности при измерении активной энергии и активной мощности при трехфазном, симметричном напряжении и трехфазном, симметричном токе

Значение тока для счетчиков		соs ф	Пределы допускаемой основной погрешности при измерении активной энергии и мощности, %, для счетчиков класса точности
с непосредственным включением	включаемых через трансформатор
			0,5S; 0,5	1	0,2S
0,05 1б < I <0,10 1б	0,01 Iн < I <0,05 Iн	1,0	± 1,0	—	± 0,4
0,10 1б < I < 1макс	0,05 Iн < I < Iмакс		± 0,5		± 0,2
0,10 1б < I <0,20 1б	0,02 Iн < I <0,10 Iн	0,5 (инд)	± 1,0		± 0,5
		0,8 (емк)
0,20 1б < I < 1макс	0,10 Iн < I < Iмакс	0,5 (инд)	± 0,6		± 0,3
		0,8 (емк)
0,05 1б < I <0,10 1б	0,02 Iн < I <0,05 Iн	1,0	—	± 1,5	—
0,10 1б < I < 1макс	0,05 Iн < I < Iмакс			± 1,0
0,10 1б < I <0,20 1б	0,05 Iн < I <0,10 Iн	0,5 (инд)		± 1,5
		0,8 (емк)
0,20 I6 < I < 1макс	0,10 Iн < I < Iмакс	0,5 (инд)		± 1,0
		0,8 (емк)

Пределы допускаемых значений основной относительной погрешности при измерении реактивной энергии и реактивной мощности SQпри трехфазном симметричном напряжении и трехфазном симметричном токе не должны превышать значений, указанных в таблице 7.

Таблица 7 - пределы допускаемых значений основной относительной погрешности при измерении реактивной энергии и активной мощности при трехфазном, симметричном напряжении и трехфазном, симметричном токе

Значение тока для счетчиков		sin ф (при индуктивной и емкостной нагрузке)	Пределы допускаемой основной погрешности при измерении реактивной энергии и мощности, %, для счетчиков класса точности
с непосредственным включением	включаемых через трансформатор		0,5	1
—	0,01 1н < I <0,05 1н	1,0	±1,0	—
	0,05 1н < I < 1макс		±0,5
	0,02 1н < I <0,10 1н	0,5	±1,0
	0,10 Iн < I < Iмакс		±0,6
	0,10 Iн < I < Iмакс	0,25	±1,0
0,05 1б < I <0,10 1б	0,02 Iн < I <0,05 Iн	1,0	—	±1,5
0,10 1б < I < 1макс	0,05 Iн < I < Iмакс			±1,0
0,10 1б < I <0,20 1б	0,05 Iн < I <0,10 Iн	0,5		±1,5
0,20 1б < I < 1макс	0,10 Iн < I < Iмакс			±1,0
0,20 1б < I < 1макс	0,10 Iн < I < Iмакс	0,25		±1,5

Пределы допускаемых значений дополнительной погрешности при измерении реактивной энергии и реактивной мощности Ag в условиях влияющих величин не превышают значений, указанных в таблице 8.

Таблица 8 - пределы допускаемых значений дополнительной погрешности при измерении реактивной энергии и реактивной мощности в условиях влияющих величин

Влияющая величина	Значение тока при симметричной нагрузке, А	Коэффициент мощности	Средний температурный коэффициент, %/К
Изменение температуры окружающего воздуха	0,05 Iном<I<Iмакс	1,0	±0,03
	0,1 Iном<I<Iмакс	0,5 инд.	±0,05
			Пределы дополнительной погрешности, %
Постоянная магнитная индукция внешнего происхождения	Iном	1,0	±2,0
Магнитная индукция внешнего происхождения 0,5 мТл			±1,0
Радиочастотные электромагнитные поля	Iном	1,0	±2,0
Кондуктивные помехи наводимые радиочастотными полями
Наносекундные импульсные помехи
Устойчивость к колебательным затухающим помехам

Влияющая величина	Значение тока при симметричной нагрузке, А	Коэффициент мощности	Средний температурный коэффициент, %/К
Изменение частоты сети в диапазонах от 47,5 до 49 Гц и от 51 до 52,5 Гц	0,01 1ном<1<1макс 0,05 1б<1<1макс	от 0,25 до 1 от -1 до -0,25 (при индуктивной или емкостной нагрузке)	±3,0

Пределы допускаемых значений основной относительной погрешности при измерении полной мощности SS при трехфазном симметричном напряжении и трехфазном симметричном токе не должны превышать значений, указанных в таблице 9.

Таблица 9 - пределы допускаемых значений основной относительной погрешности при измерении полной мощности при трехфазном симметричном напряжении и трехфазном симметричном токе

Значение тока для счетчиков		sin9 (при индуктивной и емкостной нагрузке)	Пределы допускаемой основной погрешности при измерении полной мощности, %, для счетчиков класса точности
с непосредственным включением	включаемых через трансформатор		0,2S 0,5S	1
—	0,01 1н < I <0,05 1н	1,0	±1,0	—
	0,05 1н < I < 1макс		±0,5
	0,02 1н < I <0,10 1н	0,5	±1,0
	0,10 Iн < I < Iмакс		±0,6
	0,10 Iн < I < Iмакс	0,25	±1,0
0,05 1б < I <0,10 1б	0,02 Iн < I <0,05 Iн	1,0	—	±1,5
0,10 1б < I < 1макс	0,05 Iн < I < Iмакс			±1,0
0,10 1б < I <0,20 1б	0,05 Iн < I <0,10 Iн	0,5		±1,5
0,20 1б < I < 1макс	0,10 Iн < I < Iмакс			±1,0
0,20 1б < I < 1макс	0,10 Iн < I < Iмакс	0,25		±1,5

Пределы допускаемых значений основной относительной погрешности при измерении среднеквадратических значений силы тока SI не должны превышать значений, указанных в таблице 10.

Таблица 10 - пределы допускаемых значений основной относительной погрешности при измерении среднеквадратических значений силы тока

Значение тока для счетчиков		Пределы допускаемой основной погрешности при измерении тока Si, %, для счетчиков класса точности по активной/реактивной
с непосредственным включением	включаемых через трансформатор	0,2S/0,5;0,5S/0,5; 0,5S/1; 0,5/1	1/1
0,05 1б<1<1макс	0,05 1ном^1^ 1макс	±1,0	±2,0

Пределы допускаемой дополнительной погрешности при измерении среднеквадратических значений силы тока и мощности вызванной воздействием магнитной индукции внешнего происхождения 0,5 мТл не должны превышать величины, рассчитанной по формуле:

у _                              о/

0,15 + 0,8(1изм/1ном)^, %^,

где Х - расчетная величина

1изм - измеренное значение силы тока 1ном - номинальный ток.

Пределы допускаемых значений основной относительной погрешности при измерении среднеквадратических значений напряжений 5ине должны превышать значений, указанных в таблице 11.

Таблица 11 - пределы допускаемых значений основной относительной погрешности при измерении среднеквадратических значений напряжений

Значение напряжения	Пределы допускаемой основной погрешности при измерении напряжения SU, %, для счетчиков класса точности
	0,2S/0,5;0,5S/0,5 0,5S/1; 0,5/1	1/1
0,бином^и< 1,9 ином — для исполнения X от 0,6 (0,7)* до 1,2ином — для остальных исполнений	±0,5
Примечание: *- для исполнений с номинальным напряжением 57,7 В

Пределы допускаемых значений основной абсолютной погрешности при измерении углов сдвига фазы между основными гармониками напряжений и токов не должны превышать ±1° в диапазоне от минус 180 до плюс 180° для счётчиков всех классов точности при величине тока от 0,051ном до 1макс или от 0,051б до Iмакси в диапазоне напряжений, указанном в таблице 5.

Пределы допускаемой дополнительной погрешности при измерении углов сдвига фазы между основными гармониками напряжений и токов вызванной воздействием четных и нечетных гармоник и субгармоник в цепях тока и напряжения согласно п. 8.2.2 ГОСТ 31819.21-2012 и субгармоник в цепях тока согласно п. 8.2.2 ГОСТ 31819.22-2012 не должны превышать ±30°.

Пределы допускаемых значений абсолютной погрешности при измерении частоты напряжения сети не должны превышать ± 0,05 Гц (для исполнения Z) или ± 0,1 Гц (для исполнения без Z) в диапазоне от 47,5 до 52,5 Гц или от 57,5 до 62,5 Гц для счётчиков всех классов точности.

Средний температурный коэффициент при измерении активной энергии, активной мощности, реактивной энергии, реактивной мощности не должен превышать пределов, установленных в таблице 12, при измерении напряжений, токов не должен превышать пределов, установленных в таблице 13.

Таблица 12 - средний температурный коэффициент при измерении активной энергии, активной мощности, реактивной энергии, реактивной мощности

Значение тока для счетчиков		COSф, sin9	Средний температурный коэффициент при измерении активной и реактивной энергии и мощности, %/К, для счетчиков класса точности
с непосредственны м включением	включаемых через трансформатор		0,5S/0,5 0,5S/1; 0,5/1	1/1	0,2S/0,5
0,051б < I < 1макс	0,051ном < I 1макс	1,0	+ 0,03	+ 0,05	+ 0,01
0,101б < I < 1макс	0,101ном < I < 1макс	0,5 (инд, емк.*)	+ 0,05	+ 0,07	+ 0,02

Примечание: * - при измерении реактивной энергии, мощности.

Таблица 13 -

й, токов

Значение тока для счетчиков		Средний температурный коэффициент при измерении токов, %/К, для счетчиков класса точности
с непосредственным включением	включаемых через трансформатор	0,2S/0,5;0,5S/0,5 0,5S/1; 0,5/1	1/1
0,051б < I < 1макс	0,051ном < I < 1макс	+ 0,03	+ 0,05
Значение напряжения		Средний температурный коэффициент при измерении напряжений, %/К, для счетчиков класса точности
		0,2S/0,5;0,5S/0,5; 0,5S/1; 0,5/1		1/1
0,6 ином<и< 1,9 ином - для исполнения X от 0,6 (0,7) до 1,2ином - для остальных исполнений		+ 0,03		+ 0,05

Примечание: *- для исполнений с номинальным напряжением 5'7,1 В.

Счетчики должны начать и продолжать регистрировать показания электрической энергии при симметричных значениях тока, указанных в таблице 14 для активной и реактивной энергии при коэффициенте мощности равном 1.

Таблица 14 - Стартовый ток

Включение счетчика	Класс точности счетчика по активной/реактивной энергии
	0,2S/0,5;0,5S/0,5	0,5S/1;0,5/1	1/1
непосредственное	—	0,0021б	00021б
через трансформаторы тока	0,001 1ном	0,001 1ном	0,002 1ном

Пределы допускаемой погрешности при измерении показателей качества электроэнергии указаны в таблице 15.

Таблица 15 - пределы допускаемой погрешности при измерении показателей качества

Наименование характеристики	Диапазон измерений (показаний)	Пределы допускаемых основных погрешностей измерений
Отрицательное отклонение напряжения электропитания 5U(-), % *** для исполнений 57,7В для остальных исполнений	от 0 до 30 от 0до 40	±0,5*
Положительное отклонение напряжения электропитания 5U(+), % *** для исполнений X, XZ для остальных исполнений	от 0 до 90 от 0 до 20	±0,5*
Глубина провала напряжения, % для исполнений 57,7В для остальных исполнений	от 0 до 30 от 0 до 40	±0,5*
Максимальное значение напряжения при перенапряжении, В для исполнений X, XZ для остальных исполнений	от 0 до 437 от 0 до 276	±0,5%ином *
Отклонение частоты Д£, Гц*** для исполнений Z для остальных исполнений	от -2,5 до +2,5	±0,05** ±0,1
Примечание: *- пределы допускаемых основных погрешностей при измерении параметров качества электроэнергии, нормированы исходя из пределов допускаемой основной погрешности при измерении напряжения указанных в таблице 12; **- пределы допускаемой основной погрешности при измерении отклонения частоты, нормированы исходя из пределов допускаемых значений абсолютной погрешности при измерении частоты напряжения сети; ***  - параметры, для которых выполняется оценка соответствия нормам по ГОСТ 32144-2013;

Таблица 16 - технические характеристики

Наименование характеристики	Значение
Полная мощность, потребляемая каждой цепью тока, (В^А), не более для исполнений с Q при базовом токе для остальных исполнений при номинальном (базовом) токе	0,3 0,05
Полная (активная) мощность (без учета потребления модулей связи), потребляемая каждой цепью напряжения при номинальном значении напряжения, В •А (Вт), не более	10 (2)
Активная мощность потребления модулей связи при номинальном значении напряжения, Вт, не более	3
Количество десятичных знаков индикатора, не менее	8
Длительность хранения информации при отключении питания, лет, не менее	40
Длительность учета времени и календаря при отключенном питании, лет, не менее	16
Срок службы элемента питания, лет, не менее	16

Продолжение таблицы 16

Наименование характеристики	Значение
Число тарифов, в зависимости от исполнения	от 4 до 8
Число временных зон тарифной программы в сутках	от 1 до 12
Глубина хранения графиков (профилей), значений (при интервале усреднения 30 мин. - 128 суток), не менее	6144
Количество графиков (профилей), в зависимости от исполнения	от 2 до 6
Интервалы усреднения значений графиков (профилей), мин	от 1 до 60
Допустимое коммутируемое напряжение на контактах реле сигнализации (исполнения S), В, не менее	265
Допустимое значение коммутируемого тока на контактах реле сигнализации (исполнения S), А, не менее	1
Количество электрических испытательных выходов с параметрами по ГОСТ 31819.21-2012 (телеметрических выходов)	до 2
Количество оптических испытательных выходов с параметрами по ГОСТ 31818.11-2012	2
Количество электрических импульсных входов (для исполнения T), каждый из которых предназначен для счета нарастающим итогом количества импульсов, поступающих от внешних устройств с электрическими          испытательными          выходами по ГОСТ 31819.21-2012 (ГОСТ 31819.22-2012), не менее	2
Скорость обмена по интерфейсам в зависимости от используемого канала связи, бит/с	от 300 до 115200
Скорость обмена через оптический порт, бит/с	от 300 до 9600
Габаритные размеры (длина; ширина; высота), мм, не более для R32	170; 143; 52
для R33	152; 143; 73
для R34	130; 144; 63
для S31	215; 175; 72
для S34	280; 175; 85
для S35	235,0; 172,3; 85,0
для С36	280; 190; 86
для S32	277,5; 173,0; 89,0
Масса счетчика, кг, не более для R32; R33; R34	1,0
для C36; S32	2,0
для S31; S34; S35	3,0
Масса индикаторного устройства, кг, не более	0,5
Габаритные размеры индикаторного устройства в зависимости от исполнения (длина; ширина; высота), мм, не более для варианта 1	155; 95; 50
для варианта 2	135; 60; 20
Средняя наработка на отказ, ч, не менее	400 000
Средний срок службы, лет, не менее	40

Знак утверждения типа

наносится на панель счетчиков офсетной печатью (или другим способом, не ухудшающим качества), на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Комплектность счетчика приведена в таблице 17.

Таблица 17 - комплектность

Наименование	Обозначение	Количество
Счетчик электрической энергии трехфазный многофункциональный СЕ308 (одно из исполнений)	-	1
Руководство по эксплуатации	САНТ.411152.107 РЭ	1
Формуляр	САНТ.411152.107 ФО	1
Методика поверки (поставляется по требованию потребителя)	-	1
Устройство считывания счетчиков, один из вариантов (поставляется по требованию потребителя)	-	1*

* для исполнений D обязательно входит в комплект поставки. Для других исполнений счетчиков, в зависимости от заказа потребителя, может не входить в комплект поставки.

Сведения о методиках (методах) измерений

приведены в разделах 2 «Рекомендации при установке счетчика» и 4 «Порядок снятия показаний электроэнергии прибором учета» руководства по эксплуатации.

Нормативные и технические документы, устанавливающие требования к счетчикам электрической энергии трехфазным многофункциональным СЕ308

ГОСТ 31819.22-2012Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S;

ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2;

ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии;

ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии;

ГОСТ 32144-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения;

ГОСТ 30804.4.30-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии;

ГОСТ IEC 61107-2011 Обмен данными при считывании показаний счетчиков, тарификации и управления нагрузкой. Прямой локальный обмен данными;

ТУ 4228-104-78189955-2014 Счетчики электрической энергии трехфазные многофункциональные СЕ308. Технические условия.

Изготовитель

Акционерное общество «Электротехнические заводы «Энергомера» (АО «Энергомера»)

ИНН 2635133470

Адрес: 355029, Ставропольский край, г. Ставрополь, ул. Ленина, д. 415

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон (факс): 8 (495) 655-30-87

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

---
