ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «06» декабря 2022 г. № 3060

Сведения

об утвержденных типах средств измерений, подлежащих изменению в части срока действия утвержденного типа средства измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «06» декабря 2022 г. № 3060

Регистрационный № 52825-13

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики давления ДАВ 096

Датчики давления ДАВ 096 (далее - датчики) предназначены для измерения абсолютного давления рабочих сред.

Принцип действия датчика основан на преобразовании давления измеряемой среды, воздействующего на чувствительный элемент, в напряжение постоянного тока.

Конструктивно датчик состоит из чувствительного элемента со штуцером, основанием и контактной колодкой, плат с расположенными на них элементами электронного блока, наружного корпуса, крышки с вилкой СНЦ 144, обеспечивающей съем информации с датчика и подачу напряжения питания.

Чувствительный элемент состоит из мембраны с тензорезисторами, нанесенными методом тонкопленочной технологии. Внутренняя полость датчика залита компаундом СИЭЛ 159-356 марки Б ТУ 6-05-11552412-007-95.

Общий вид датчика ДАВ 096 с указанием мест нанесения заводского номера и маркировки приведен на рисунке 1. Маркировка датчика и заводской номер в формате № (числовой) наносится на корпус датчика методом лазерной гравировки.

Нанесение знака поверки на датчик не предусмотрено.

От несанкционированного доступа датчик опломбирован способом 1 по ОСТ 92-8918-77.

Лист № 2

Всего листов 3

Место нанесения заводского номера и маркировки

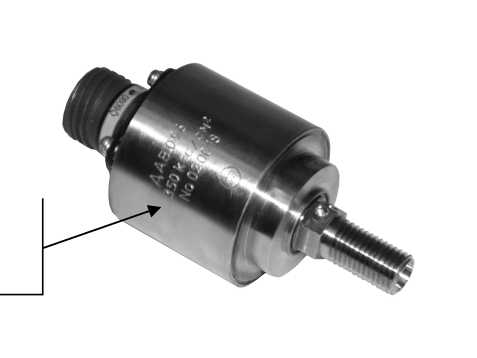

Рисунок 1 - Общий вид датчика ДАВ 096 с указанием мест нанесения заводского номера и маркировки

Таблица 1

Примечание - нормальные климатические условия характеризуются по ГОСТ 15150-69 температурой воздуха от 15 ⁰С до 35 ⁰С, относительной влажностью воздуха от 45 % до 75 %, атмосферным давлением от 86 до 106 кПа (от 645 до 795 мм рт. ст.), при этом при температуре воздуха выше 30 ос относительная влажность не должна превышать 70 %.

наносится типографским способом на титульные листы эксплуатационной документации, нанесение знака утверждения типа на датчик не предусмотрено.

Лист № 3

Всего листов 3 Комплектность средства измерений

Таблица 2

Сведения о методиках (методах) измерений приведены в разделе «Проверка технического состояния, измерение параметров» руководства по эксплуатации СДАИ.406233.057 РЭ.

Нормативные документы, устанавливающие требования к средству измерений Датчик давления ДАВ 096. Технические условия СДАИ.406233.057 ТУ.

Акционерное общество «Научно-исследовательский институт физических измерений» (АО «НИИФИ»)

ИНН 5836636246

440026, г. Пенза, ул. Володарского, д. 8/10

Телефон: (8412) 56-55-63 Факс: (8412) 55-14-99

Е-mail: info@niifi.ru

ГЦИ СИ ОАО «НИИФИ»

ИНН 5836636246

Адрес: 440026, г. Пенза, ул. Володарского, д. 8/10

Телефон: (8412) 56-26-93 Факс: (8412) 55-14-99 Уникальный номер записи в Реестре аккредитованных лиц 30146-14.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «06» декабря 2022 г. № 3060

Лист № 1 Регистрационный № 70243-18 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Рефлектометры оптические серии ТОПАЗ-9400

Рефлектометры оптические серии ТОПАЗ-9400 (далее - рефлектометры) предназначены для измерения расстояния до мест неоднородностей и затухания методом обратного рассеяния, а также средней мощности оптического излучения и затухания в одномодовых и многомодовых оптических волокнах оптических кабелей.

Конструктивно рефлектометры выполнены в ударопрочном металлическом корпусе, в котором размещены жидкокристаллический дисплей, микроконтроллер, фотоприемник с усилителем-преобразователем, аналого-цифровой преобразователь, лазерный источник с системой стабилизации, преобразователи питания.

В рефлектометрах реализованы три режима функционирования на нормируемых значениях длин волн 850, 1300, 1310, 1490, 1550 и 1625 нм: оптического рефлектометра, измерителя мощности и источника оптического излучения (далее - источника).

Принцип действия рефлектометров в режиме оптического рефлектометра основан на зондировании волоконно-оптической линии последовательностью коротких оптических импульсов и измерении сигналов, отраженных от неоднородностей и сигнала обратного рассеяния. В результате обработки сигналов формируется рефлектограмма зондируемого оптического волокна, показывающая распределение ослабления по его длине, наличие неоднородностей и обрывов.

Принцип действия рефлектометров в режиме измерителя мощности основан на преобразовании фотоприемником оптического сигнала в электрическое напряжение, величина которого пропорциональна мощности оптического излучения.

Принцип действия рефлектометров в режиме источника основан на излучении оптического сигнала встроенным полупроводниковым лазером с системой стабилизации мощности.

На лицевой панели рефлектометров расположены кнопки управления, цветной жидкокристаллический дисплей с подсветкой и индикатор питания. Боковые панели, на которых расположены оптические разъемы и гнездо подключения внешнего питания, изготовлены из ударопрочного пластика.

Рефлектометры имеют цифровую индикацию (жидкокристаллический дисплей), оптические разъемы для подключения оптического кабеля, 2 USB разъема, разъем питания.

Рефлектометры выпускаются в различных модификациях, отличающихся количеством источников оптического излучения, их функциональным назначением для типа оптического

Лист № 2 Всего листов 6 волокна, наличием измерительного фотодиода и его типа, параметрами фотоприемника и усилителя-преобразователя. Для идентификации модификаций применяются следующие условные обозначения:

- начальные буквы (А или В) в маркировке модификации, указывающие на отличие параметров фотоприемника и усилителя-преобразователя, от которых зависит динамический диапазон рефлектометров;

- совокупность группы десятичных цифр, указывающая количество источников излучения с соответствующими значениями длинами волн оптического излучения (обозначение 85-30-31-49-55-62 тождественно нормируемым значениям длин волн 850-1300-1310-1490-15501625 нм);

- сочетание букв (РМ или РМН), или их отсутствие в конце маркировки модификации, указывающее на наличие или отсутствии измерительного фотодиода, тип которого влияет на характеристики измерителя мощности.

Внешний вид, места нанесения знака утверждения типа, заводского номера, маркировки модификации и пломбировки рефлектометров представлены на рисунках 1, 2, 3, 4.

Место нанесения знака утверждения типа

ТОПАЗ рефлектометр оптический

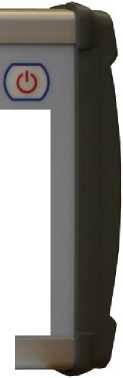

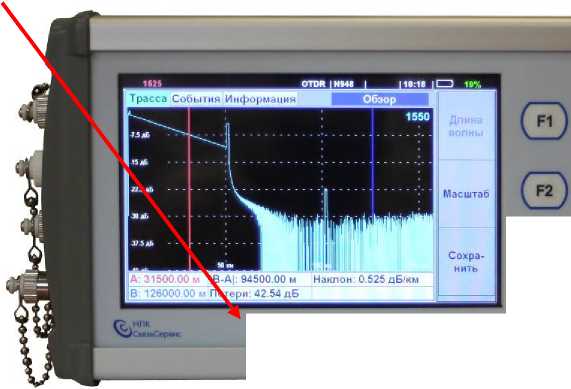

Рисунок 1 - Вид лицевой панели

0®®

Место маркировки модификации

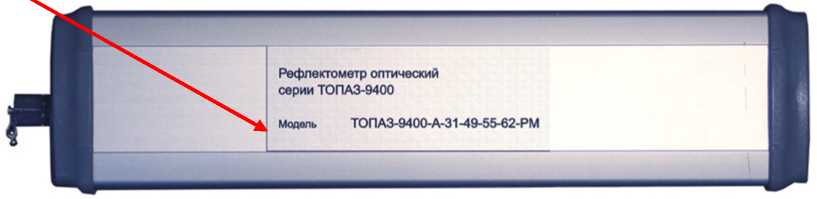

Рисунок 2 - Вид верхней панели

Место нанесения заводского номера

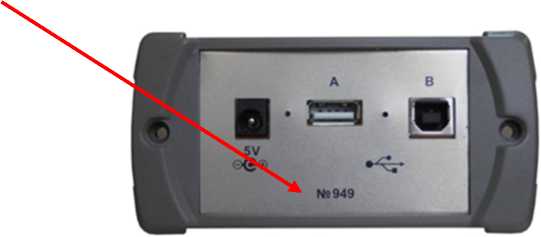

Рисунок 3 - Вид сбоку (электрические разъемы)

Места пломбировки

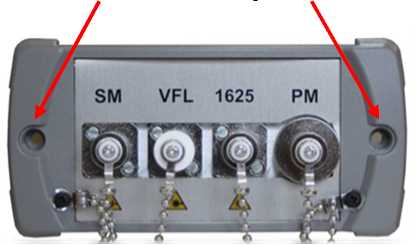

Рисунок 4 - Вид сбоку (оптические разъемы)

Рефлектометры имеют специализированное программное обеспечение (ПО), расположенное в аппаратной части рефлектометров. Запись ПО осуществляется в процессе производства. Внесение изменений в ПО при эксплуатации рефлектометров функционально невозможно. Доступ к аппаратной части рефлектометров исключен конструктивно. Идентификационные данные ПО приведены в таблице 1.

Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014. Таблица 1 - Идентификационные данные ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Продолжение таблицы 2

Продолжение таблицы 2

Таблица 3 - Основные технические характеристики

наносят на титульный лист эксплуатационной документации типографским способом и на лицевую панель рефлектометров методом шелкографии.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Сведения о методиках (методах) измерений изложены в разделе 2 руководства по эксплуатации

ГОСТ 8.585-2013 Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации;

ТУ 665850-100-94582333-2016 Рефлектометры оптические серии ТОПАЗ-9400. Технические условия.

Общество с ограниченной ответственностью «Научно-производственная компания «СвязьСервис» (ООО «НПК «СвязьСервис»)

ИНН 7811499993

Адрес: 192012, г. Санкт-Петербург, пр. Обуховской Обороны, д. 120, лит. «Б»-411

Телефон: +7 (812) 380-85-09

Факс: +7 (812) 380-85-10

E-mail: optics@comm-serv.ru

Общество с ограниченной ответственностью «Координационно-информационное агентство» (ООО «КИА»)

Адрес: 109029, г. Москва, Сибирский проезд, д. 2, стр. 10

Юридический адрес: 107066, г. Москва, ул. Доброслободская, д. 10, стр. 5

Телефон (факс): +7 (495) 737-67-19

E-mail: VS-KIA@rambler.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310671.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

06 декабря 2022 г.

Заместитель Руководителя

Сертификат: O29D109BOO0BAE27A64C995DDB060203A9 Кому выдан: Лазаренко Евгений Русланович Действителен: с 27.12.2021 до 27.12.2022

¹

Москва

О внесении изменений в сведения об утвериеденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

²

Продлить срок действия утвержденных типов средств измерений, указанных в приложении, на последующие 5 лет с даты окончания предыдущего установленного срока их действия.

³

Внести изменения в сведения об утвержденных типах средств измерений в части продления срока действия утвержденных типов средств измерений согласно приложению к настоящему приказу.

⁴

Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

⁵

ФГБУ «ВНИИМС» внести соответствующие изменения в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом ттпрттт тт 'гпргпртттл Рпггтттлгттй Федерации и йает®жвям^н1тоикет©мч^{писанногоЭП}-

хранится в системе электронного документооборота

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
