№2265 от 21.10.2025
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 723190
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (2)
Приказы по основной деятельности по агентству Вн. Приказ № 2265 от 21.10.2025
21 октября лг 22
от «____»________ 2025 г. №____Лист № 1 Регистрационный № 62721-20 Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Полуприцепы-цистерны 914210 Назначение средства измеренийПолуприцепы-цистерны 914210 (далее - ППЦ) предназначены для измерений объема сырой нефти, светлых и темных нефтепродуктов, и других жидкостей за исключением пищевых.
Описание средства измеренийПринцип действия ППЦ основан на заполнении их нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком или через насос.
ППЦ состоят из металлической сварной цистерны постоянного или переменного сечения, установленной и закрепленной на шасси при помощи сварных и болтовых соединений, технологического оборудования.
Ходовая часть ППЦ состоит из тележки с пневматической подвеской осей, тормозной системы с антиблокировочным устройством (АБС/EBS), тормоза стояночного, опор стояночных и электрооборудования. ППЦ является транспортной мерой полной вместимости (далее - ТМ) и может состоять из нескольких герметичных секций. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. Каждая секция ППЦ оборудована заливной горловиной. Указатель уровня налива из металлического уголка установлен в заливной горловине или полости цистерны. Для удобства измерений уровня перелива/недолива нефтепродукта может быть установлена измерительная шкала, представляющая собой двухшкальную линейку с двойным отсчетом по 100 мм в обе стороны, приклепанную к указателю уровня налива.
ППЦ изготавливаются по заказу в любой цветовой гамме.
На корпусе ППЦ на боковых сторонах и сзади, размещены надписи «ОГНЕОПАСНО», знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:
-
- горловину с указателем уровня;
-
- съемную крышку горловины с заливным люком и дыхательным клапаном;
-
- клапан донный;
-
- кран шаровой;
-
- рукава напорно-всасывающие;
-
- насос, датчик уровня, оборудование для нижнего налива по дополнительному заказу.
ППЦ имеют модификации 914210/20, 914210/23, 914210/25, 914210/27, 914210/28, 914210/29, 914210/30, 914210/31, 914210/32, 914210/33, 914210/34, 914210/35, 914210/36, 914210/37, 914210/38, 914210/39, 914210/40, 914210/41, 914210/42, 914210/45 и 914210/50, которые отличаются геометрическими размерами и номинальной вместимостью ППЦ.
Структура условного обозначения ППЦ:
[1] - [2], где:
-
[1] - тип: 914210;
-
[2] - модификация: 914210/20, 914210/23, 914210/25, 914210/27, 914210/28, 914210/29, 914210/30, 914210/31, 914210/32, 914210/33, 914210/34, 914210/35, 914210/36, 914210/37, 914210/38, 914210/39, 914210/40, 914210/41, 914210/42, 914210/45 и 914210/50.
Знак утверждения типа и заводской номер ППЦ в виде цифро-буквенного обозначения в количестве семнадцати символов, состоящего из комбинации букв латинского алфавита и арабских цифр, нанесены методом фотопечати на информационную табличку, общий вид которой представлен на рисунке 3, расположенную с правой стороны по ходу движения в передней части ППЦ, в месте, указанном на рисунке 2.
Общий вид ППЦ представлен на рисунке 1.

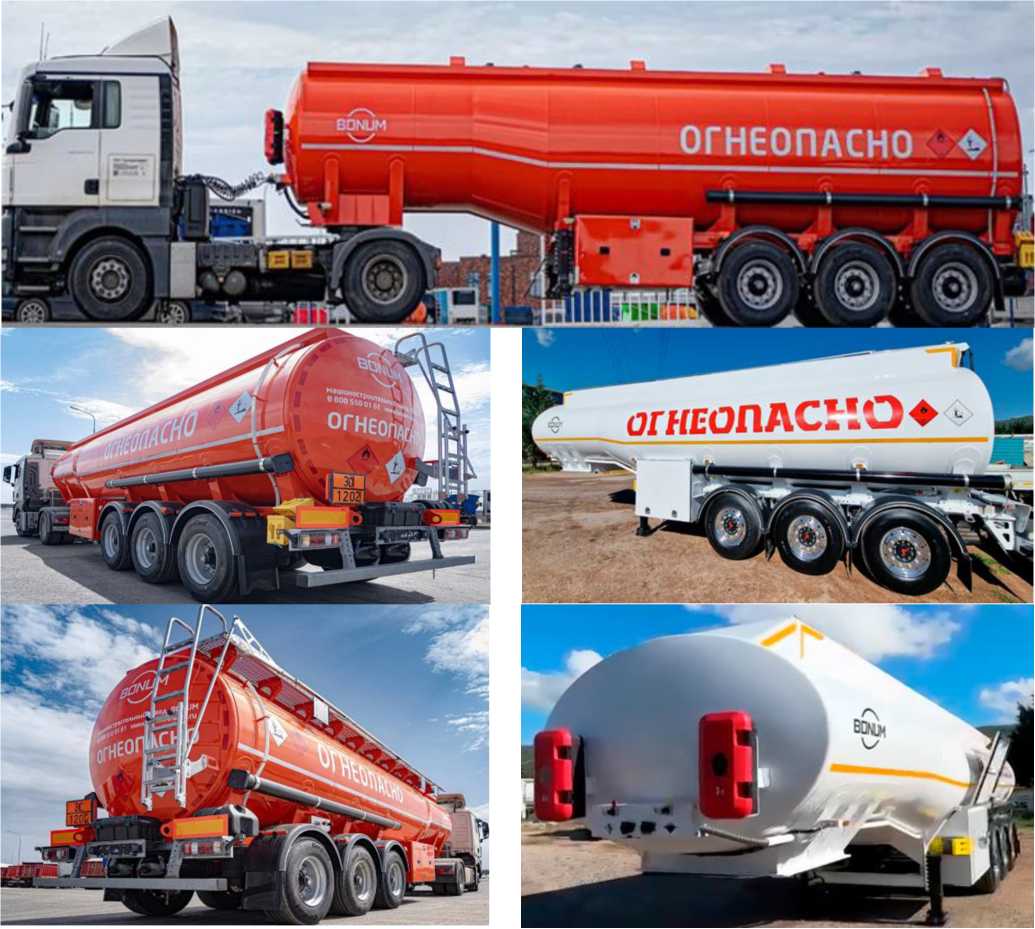

Рисунок 1 - Общий вид полуприцепа-цистерны 914210
Место расположения информационной таблички

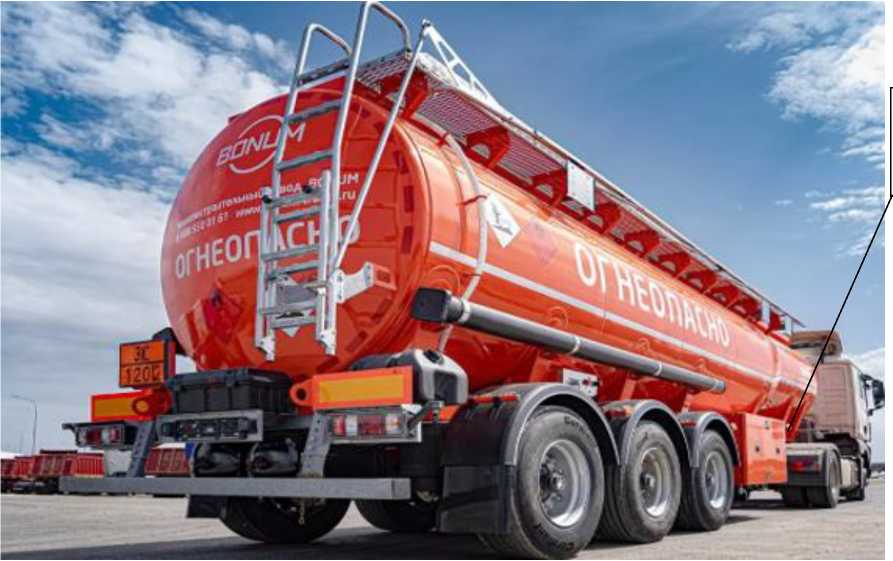

Рисунок 2 - Место расположения информационной таблички
1 - место нанесения заводского номера
2 - место нанесения знака утверждения типа

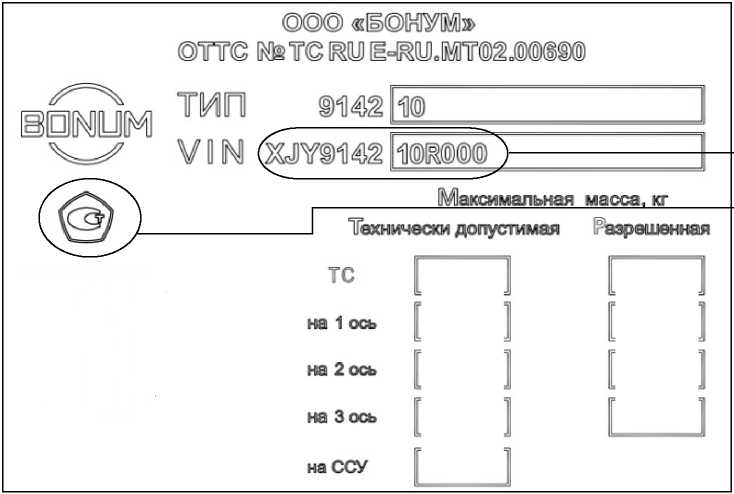

Рисунок 3 - Общий вид информационной таблички
Схема пломбировки для защиты от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки представлены на рисунках 4, 5, 6 и 7. Знак поверки наносится ударным способом на заклепку, крепящую указатель уровня налива.
Верхний борт Б (4:1)
Заклепка для нанесения знака поберки Указатель уробня

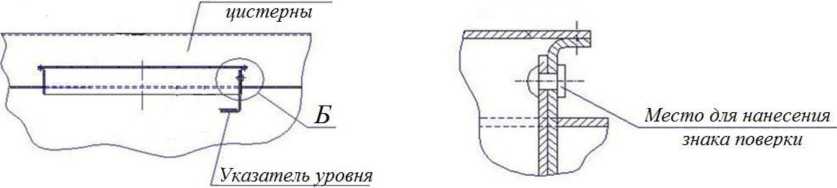

Рисунок 4 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива в полости цистерны, обозначение места нанесения знака поверки
Указатель уробня
В (4:1)
I
Место для нанесения
знака поверки
/7
/ Указатель уровня
Заклепка для нанесения знака поберки
Верхний борт ! цистерны

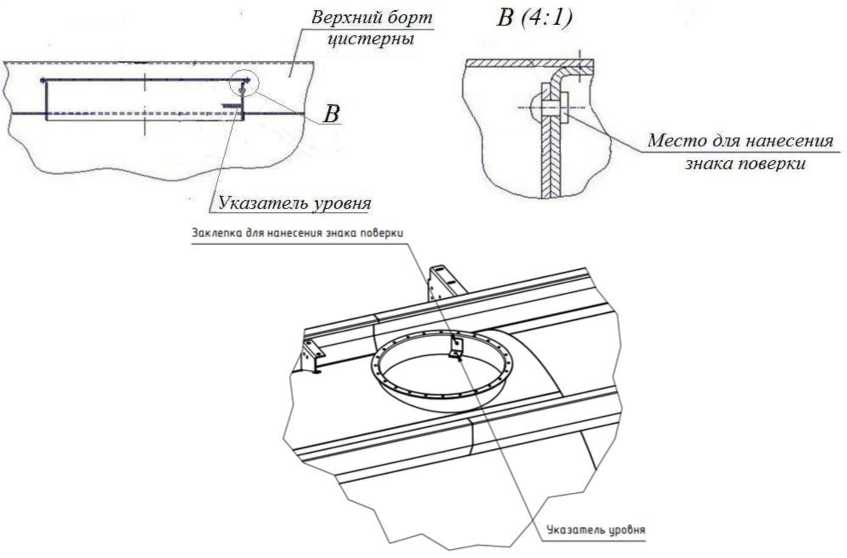

Рисунок 5 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива в горловине цистерны, обозначение места нанесения знака поверки

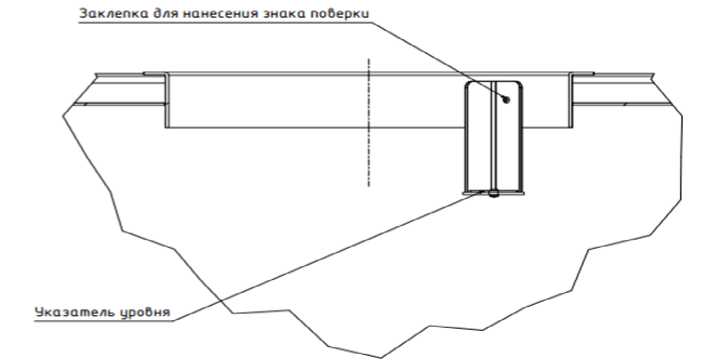

Рисунок 6 - Схема пломбировки от несанкционированного изменения положения усиленного указателя уровня налива в полости цистерны, обозначение места нанесения знака поверки
Пломба для нанесения знака поверки
Заклепка для нанесения
А (2: 1)
Указатель уровня
знака поверки

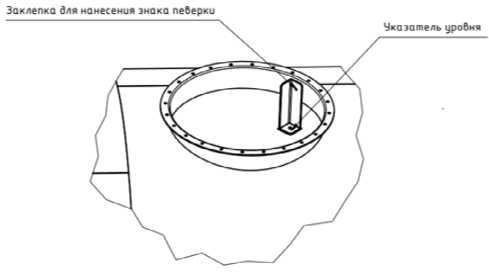

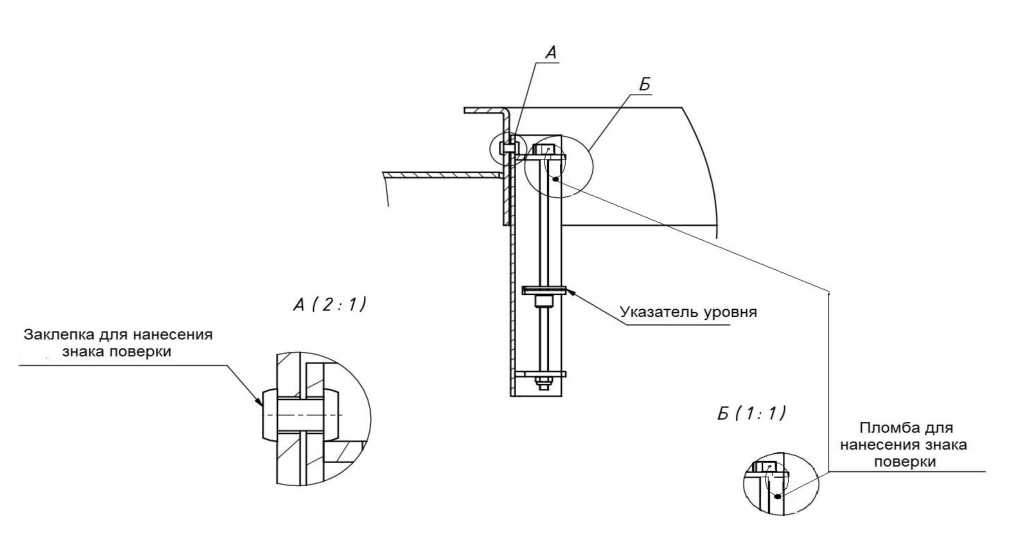

Рисунок 7 - Схема пломбировки от несанкционированного изменения положения регулируемого указателя уровня налива, обозначение места нанесения знака поверки
Метрологические и технические характеристики
|
Таблица 1 - Метрологические ха |
рактеристики | ||||
|
Наименование характеристики |
Значение | ||||
|
Модификация ППЦ |
914210/20 |
914210/23 |
914210/25 |
914210/27 |
914210/28 |
|
Номинальная вместимость, дм3 |
20000 |
23000 |
25000 |
27000 |
28000 |
|
Таблица 2 - Метрологические ха |
рактеристики | ||||
|
Наименование характеристики |
Значение | ||||
|
Модификация ППЦ |
914210/29 |
914210/30 |
914210/31 |
914210/32 |
914210/33 |
|
Номинальная вместимость, дм3 |
29000 |
30000 |
31000 |
32000 |
33000 |
|
Таблица 3 - Метрологические ха |
рактеристики | ||||
|
Наименование характеристики |
Значение | ||||
|
Модификация ППЦ |
914210/34 |
914210/35 |
914210/36 |
914210/37 |
914210/38 |
|
Номинальная вместимость, дм3 |
34000 |
35000 |
36000 |
37000 |
38000 |
Таблица 4 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||||
|
Модификация ППЦ |
914210/39 |
914210/40 |
914210/41 |
914210/42 |
914210/45 |
914210/50 |
|
Номинальная 3 вместимость, дм3 |
39000 |
40000 |
41000 |
42000 |
45000 |
50000 |
Таблица 5 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности ТМ, % |
±0,4 |
|
Разность между номинальной и действительной вместимостью ТМ, %, не более |
±1,5 |
Таблица 6 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Снаряженная масса, кг, не более |
18800 |
|
Длина, мм, не более |
16000 |
|
Ширина, мм, не более |
2550 |
|
Высота, мм, не более |
4000 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -40 до +60 |
на титульный лист Руководства по эксплуатации печатным способом и методом фотопечати на маркировочную табличку, расположенную с правой стороны по ходу движения в передней части ППЦ.
Комплектность средства измеренийТаблица 7 - Комплектность средства измерений
|
Комплектующие |
Обозначение |
Количество |
|
Полуприцеп-цистерна |
914210/ХХ |
1 шт. |
|
Запасные части, инструменты и принадлежности |
1 комплект | |
|
Руководство по эксплуатации |
1 экз. |
приведены в разделах 2.3 и 3 Руководства по эксплуатации 24235179.29.20.008.РЭ.02 «ПОЛУПРИЦЕП-ЦИСТЕРНА ДЛЯ ПЕРЕВОЗКИ СВЕТЛЫХ НЕФТЕПРОДУКТОВ ТИП 914210, 914211».
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26.09.2022 № 2356 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости (Часть 3)
ТУ 29.20.23-002-24235179-2020 Полуприцепы-цистерны для перевозки светлых нефтепродуктов 914210, 914211 Технические условия
ИзготовительОбщество с ограниченной ответственностью «БОНУМ»
(ООО «БОНУМ»)
ИНН 6141046070
Адрес: 344091, Ростовская область, г.о. Ростов-на-Дону, г. Ростов-на-Дону, ул. Пескова, зд. 1, стр. 1
Испытательный центрФедеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»
(ФБУ «НИЦ ПМ - Ростест»)
Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46 Телефон: +7 (495) 544-00-00
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Уникальный номер записи в реестре аккредитованных лиц № 30004-13
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию
21 от «___»
и метрологии
октабря 2025 г. № ____
Сведения об утвержденных типах средств измерений, подлежащие изменению
в части конструктивных изменений, влияющих на метрологические характеристики средств измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методики поверки сохраняется |
Устанавливаемая методика поверки |
Добавляемый изготовитель |
Дата утверждения акта испытаний |
Заявитель |
Юридическое лицо, проводившее испытания |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
|
1. |
Источники питания постоянного тока |
АКИП-1162 |
АКИП- 1162-10 1020, № 8059350117 97840002; АКИП-1162-32480, № 8059350117 97840003 |
92879-24 |
«1ТЕСН ELECTRONIC Со., Ltd», Китай |
МП-ПР-15- 2024 |
29.07. 2025 |
Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ»), г. Москва |
АО «ПриСТ», г. Москва | |||
|
2. |
Полуприцепы-цистерны |
914210 |
модификац ия 924210/32 зав. № XJY914210 S0005017; модификац ия 924210/32 |
62721-20 |
ГОСТ 8.6002011 |
19.08. 2025 |
Общество с ограниченно й ответственно стью «БОНУМ» (ООО «БОНУМ»), |
ФБУ «НИЦ ПМ - Ростест», г. Москва |
|
зав. № XJY914210 S0005018; модификац ия 924210/34 зав. № XJY914210 S0005019 |
г. Ростов-на-Дону |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « 21 » октябРя 2025 г. № 2265
Лист № 1 Регистрационный № 92879-24 Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Источники питания постоянного тока АКИП-1162 Назначение средства измеренийИсточники питания постоянного тока АКИП-1162 (далее - источники) предназначены для воспроизведения напряжения и силы постоянного тока.
Описание средства измеренийПо принципу действия источники относятся к программируемым импульсным источникам питания. Принцип формирования постоянного напряжения построен на высокочастотном преобразователе. Управление и контроль режимов работы источников осуществляется встроенным микроконтроллером. Установка выходных параметров осуществляется с помощью функциональных клавиш и поворотного переключателя, расположенных на лицевой панели источников.
Конструктивно источники выполнены в металлических корпусах настольного исполнения, допускающих монтаж в приборную стойку.
Источники выпускаются в ряде модификаций, отличающихся габаритными размерами, максимальной выходной мощностью, а также диапазонами установки выходных параметров -напряжения и силы тока.
Источники имеют 25 модификаций:
-
- модификации с выходным напряжением 10 В:
АКИП-1162-10-170; АКИП-1162-10-340; АКИП-1162-10-510; АКИП-1162-10-1020;
-
- модификации с выходным напряжением 32 В:
АКИП-1162-32-80; АКИП-1162-32-160; АКИП-1162-32-240; АКИП-1162-32-480;
-
- модификации с выходным напряжением 80 В:
АКИП-1162-80-40; АКИП-1162-80-80; АКИП-1162-80-120; АКИП-1162-80-240;
-
- модификации с выходным напряжением 300 В:
АКИП-1162-300-20; АКИП-1162-300-40; АКИП-1162-300-60; АКИП-1162-300-120;
-
- модификации с выходным напряжением 500 В:
АКИП-1162-500-12; АКИП-1162-500-24; АКИП-1162-500-36; АКИП-1162-500-72;
-
- модификации с выходным напряжением 800 В:
АКИП-1162-800-8; АКИП-1162-800-16; АКИП-1162-800-24; АКИП-1162-800-48;
-
- модификации с выходным напряжением 1500 В:
АКИП-1162-1500-12.
Источники оснащены цифровыми измерителями напряжения и силы тока, позволяющими контролировать одновременно оба параметра. Конструкция источников обеспечивает защиту от перегрузок, короткого замыкания на выходе и перегрева. Допускается параллельное соединение источников.
На передней панели источников расположены: кнопка включения питания, дисплей для отображения значений напряжения и силы тока на выходе, кнопка включения/отключения выхода, функциональные кнопки, вращающийся регулятор для установки выходных параметров, порт USB.
На задней панели источников расположены: выходные клеммы для подключения нагрузки, слот для установки интерфейса дистанционного управления, клемма заземления, системная шина для объединения источников, разъем сети питания, интерфейсы дистанционного управления (USB, LAN, RS232). В зависимости от модификации источников разъемы и клеммы на задней панели могут отличаться конструкцией.
Серийный номер, идентифицирующий каждый экземпляр источников, в виде цифрового обозначения, состоящего из арабских цифр, наносится на корпус при помощи наклейки, размещаемой на задней панели корпуса. Место нанесения серийного номера представлено на рисунке 2.
Корпус источников позволяет нанесение знака поверки в виде оттиска клейма или наклейки с изображением знака поверки, которые могут наноситься на свободном от надписей пространстве на верхней панели прибора. Место нанесения знака поверки представлено на рисунке 1.
Для предотвращения несанкционированного доступа к внутренним частям источников пломбируется один из крепежных винтов на корпусе. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений, в виде наклейки, мастичной или сургучной печати.
Общий вид источников по модификациям, места нанесения знака утверждения типа, знака поверки, серийного номера и схема пломбировки от несанкционированного доступа представлены на рисунках 1 и 2.
А
Б
10.000U
3.000KU
икации АКИП-1162-10-1020, АКИП-1162-32-480, АКИП-1162-80-240,
АКИП-1162-300-120, АКИП-1162-500-72, АКИП-1162-800-48
Модификации АКИП-1162-10-170, АКИП-1162-32-80, АКИП-1162-80-40, АКИП-1162-300-20,
АКИП-1162-500-12, АКИП-1162-800-8, АКИП-1162-10-340, АКИП-1162-32-160,
АКИП-1162-80-80, АКИП-1162-300-40, АКИП-1162-800-16, АКИП-1162-10-510,
АКИП-1162-32-240, АКИП-1162-80-120, АКИП-1162-300-60, АКИП-1162-500-24, АКИП-1162-500-36, АКИП-1162-800-24, АКИП-1162-1500-12

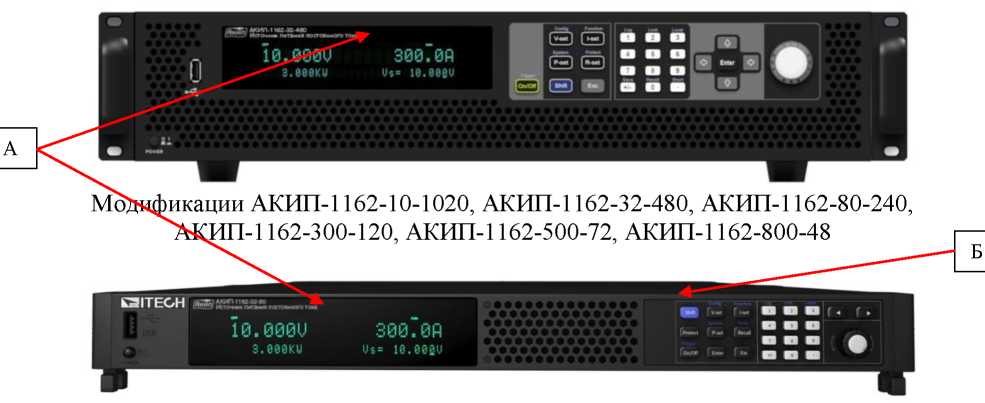

Рисунок 1 - Общий вид источников, места нанесения знака утверждения типа (А) и знака поверки (Б)

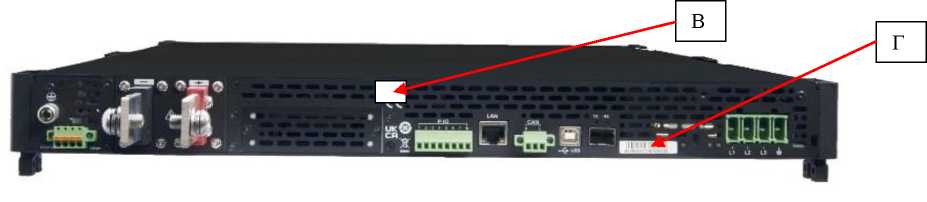

Рисунок 2 - Вид задней панели источников, место пломбировки от несанкционированного доступа (В) и место нанесения серийного номера (Г)
Программное обеспечениеПрограммное обеспечение (ПО) источников записано в памяти внутреннего контроллера и служит для управления режимами работы, выбора встроенных измерительных и вспомогательных функций.
Уровень защиты программного обеспечения - «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Main Ver |
|
Номер версии (идентификационный номер ПО) |
не ниже 00.01.0301 |
Метрологические и технические характеристики
Таблица 2 - Допускаемые значения уровня пульсаций выходного напряжения источников питания
|
Модификация |
Уровень пульсаций выходного напряжения (среднеквадратичное значение), мВ |
|
АКИП-1162-10-170 |
10 |
|
АКИП-1162-10-340 | |
|
АКИП-1162-10-510 | |
|
АКИП-1162-10-1020 | |
|
АКИП-1162-32-80 |
30 |
|
АКИП-1162-32-160 | |
|
АКИП-1162-32-240 | |
|
АКИП-1162-32-480 | |
|
АКИП-1162-80-40 |
80 |
|
АКИП-1162-80-80 | |
|
АКИП-1162-80-120 | |
|
АКИП-1162-80-240 | |
|
АКИП-1162-300-20 |
120 |
|
АКИП-1162-300-40 |
90 |
|
АКИП-1162-300-60 |
100 |
|
АКИП-1162-300-120 | |
|
АКИП-1162-500-12 |
180 |
|
АКИП-1162-500-24 |
135 |
|
АКИП-1162-500-36 |
90 |
|
АКИП-1162-500-72 | |
|
АКИП-1162-800-8 |
240 |
|
АКИП-1162-800-16 |
200 |
|
АКИП-1162-800-24 |
160 |
|
АКИП-1162-800-48 |
300 |
|
АКИП-1162-1500-12 |
|
Модификация |
Диапазон установки выходного напряжения, В |
Диапазон установки силы выходного тока, А |
Максимальная выходная мощность, Вт |
Дискретность установки/разрешение индикатора, мВ/мА/Вт | |
|
трехфазное питание |
однофазное питание | ||||
|
АКИП-1162-10-170 |
от 0 до 10 |
от 0 до 170 |
1700 |
1700 |
1/10/1 |
|
АКИП-1162-10-340 |
от 0 до 340 |
3400 |
2300 |
1/10/1 | |
|
АКИП-1162-10-510 |
от 0 до 510 |
5100 |
2300 |
1/100/1 | |
|
АКИП-1162-10-1020 |
от 0 до 1020 |
10200 |
Не поддерживается |
1/100/1 | |
|
АКИП-1162-32-80 |
от 0 до 32 |
от 0 до 80 |
2000 |
2000 |
1/10/1 |
|
АКИП-1162-32-160 |
от 0 до 160 |
4000 |
2300 |
1/10/1 | |
|
АКИП-1162-32-240 |
от 0 до 240 |
6000 |
2300 |
1/10/1 | |
|
АКИП-1162-32-480 |
от 0 до 480 |
12000 |
Не поддерживается |
1/10/1 | |
|
АКИП-1162-80-40 |
от 0 до 80 |
от 0 до 40 |
2000 |
2000 |
1/10/1 |
|
АКИП-1162-80-80 |
от 0 до 80 |
4000 |
2300 |
1/10/1 | |
|
АКИП-1162-80-120 |
от 0 до 120 |
6000 |
2300 |
1/10/1 | |
|
АКИП-1162-80-240 |
от 0 до 240 |
12000 |
Не поддерживается |
1/10/1 | |
|
АКИП-1162-300-20 |
от 0 до 300 |
от 0 до 20 |
2000 |
2000 |
10/1/1 |
|
АКИП-1162-300-40 |
от 0 до 40 |
4000 |
2300 |
10/1/1 | |
|
АКИП-1162-300-60 |
от 0 до 60 |
6000 |
2300 |
10/1/1 | |
|
АКИП-1162-300-120 |
от 0 до 120 |
12000 |
Не поддерживается |
10/1/1 | |
|
АКИП-1162-500-12 |
от 0 до 500 |
от 0 до 12 |
2000 |
2000 |
10/1/1 |
|
АКИП-1162-500-24 |
от 0 до 24 |
4000 |
2300 |
10/1/1 | |
|
АКИП-1162-500-36 |
от 0 до 36 |
6000 |
2300 |
10/1/1 | |
|
АКИП-1162-500-72 |
от 0 до 72 |
12000 |
Не поддерживается |
10/1/1 | |
|
АКИП-1162-800-8 |
от 0 до 800 |
от 0 до 8 |
2000 |
2000 |
10/1/1 |
|
АКИП-1162-800-16 |
от 0 до 16 |
4000 |
2300 |
10/1/1 | |
|
АКИП-1162-800-24 |
от 0 до 24 |
6000 |
2300 |
10/1/1 | |
|
АКИП-1162-800-48 |
от 0 до 48 |
12000 |
Не поддерживается |
10/1/1 | |
|
АКИП-1162-1500-12 |
от 0 до 1500 |
от 0 до 12 |
6000 |
2300 |
10/1/1 |
|
Модификация |
Пределы допускаемой абсолютной погрешности установки напряжения, В |
Пределы допускаемой абсолютной погрешности измерения напряжения, В |
Пределы допускаемой абсолютной погрешности установки силы тока, А |
Пределы допускаемой абсолютной погрешности измерения силы тока, А |
|
АКИП-1162-10-170 |
±(0,0003/иуст+0,003) |
±(0,0003/иизм+0,003) |
±(0,001-1уст+0,17) |
±(0,001-1^+0,17) |
|
АКИП-1162-10-340 |
±(0,001-1уст+0,34) |
±(0,001-1^+0,34) | ||
|
АКИП-1162-10-510 |
±(0,001-1уст+0,51) |
±(0,001-1^+0,51) | ||
|
АКИП-1162-10-1020 |
±(0,001-1уст+1,02) |
±(0,001-1изм+1,02) | ||
|
АКИП-1162-32-80 |
±(0,0003/иуст+0,0096) |
±(0,0003/иизм+0,0096) |
±(0,0014уст+0,08) |
±(0,001-1изм+0,08) |
|
АКИП-1162-32-160 |
±(0,001-1уст+0,16) |
±(0,001-1изм+0,16) | ||
|
АКИП-1162-32-240 |
±(0,001-1уст+0,24) |
±(0,001-1изм+0,24) | ||
|
АКИП-1162-32-480 |
±(0,001-1уст+0,48) |
±(0,001+изм+0,48) | ||
|
АКИП-1162-80-40 |
±(0,0003/иуст+0,024) |
±(0,0003/иизм+0,024) |
±(0,001-1уст+0,04) |
±(0,001-1изм+0,04) |
|
АКИП-1162-80-80 |
±(0,0014уст+0,08) |
±(0,001-1изм+0,08) | ||
|
АКИП-1162-80-120 |
±(0,001-1уст+0,12) |
±(0,001-1изм+0,12) | ||
|
АКИП-1162-80-240 |
±(0,001-1уст+0,24) |
±(0,001-1изм+0,24) | ||
|
АКИП-1162-300-20 |
±(0,0003/иуст+0,09) |
±(0,0003^иизм+0,09) |
±(0,001-1уст+0,02) |
±(0,001-1изм+0,02) |
|
АКИП-1162-300-40 |
±(0,001-1уст+0,04) |
±(0,001-1изм+0,04) | ||
|
АКИП-1162-300-60 |
±(0,001-1уст+0,0б) |
±(0,001-1изм+0,06) | ||
|
АКИП-1162-300-120 |
±(0,001-1уст+0,12) |
±(0,001-1изм+0,12) | ||
|
АКИП-1162-500-12 |
±(0,0003/иуст+0,15) |
±(0,0003^иизм+0,15) |
±(0,001-1уст+0,012) |
±(0,001-1изм+0,012) |
|
АКИП-1162-500-24 |
±(0,001-1уст+0,024) |
±(0,001-1изм+0,024) | ||
|
АКИП-1162-500-36 |
±(0,001-1уст+0,036) |
±(0,001-1изм+0,036) | ||
|
АКИП-1162-500-72 |
±(0,001-1уст+0,072) |
±(0,001-1изм+0,072) | ||
|
АКИП-1162-800-8 |
±(0,0003/иуст+0,24) |
±(0,0003^иизм+0,24) |
±(0,001-1уст+0,008) |
±(0,001-1изм+0,008) |
|
АКИП-1162-800-16 |
±(0,001-1уст+0,016) |
±(0,001-1изм+0,016) | ||
|
АКИП-1162-800-24 |
±(0,0003/иуст+0,24) |
±(0,0003^иизм+0,24) |
±(0,001-1уст+0,024) |
±(0,001-1изм+0,024) |
|
АКИП-1162-800-48 |
±(0,001-1уст+0,048) |
±(0,001-1изм+0,048) | ||
|
АКИП-1162-1500-12 |
±(0,0003/иуст+0,45)1) |
±(0,0003^иизм+0,45)1) |
±(0,001-!уст+0,012) |
±(0,001-1изм+0,012) |
|
Примечания 1) - погрешность нормируется при напряжении до 1000 В; иуст - значение напряжения постоянного тока, установленное на источнике, В; иизм - значение напряжения постоянного тока, измеренное источником, В; 1уст - значение силы постоянного тока, установленное на источнике, А; 1изм - значение силы постоянного тока, измеренное источником, А. | ||||
|
Модификация |
Нестабильность напряжения при изменении тока нагрузки, В |
Нестабильность напряжения при изменении напряжения питания, В |
Нестабильность силы тока при изменении напряжения на нагрузке, А |
Нестабильность силы тока при изменении напряжения питания, А |
|
АКИП-1162-10-170 |
±(0,00002 •иуст +0,005) |
±(0,0005-иуст +0,005) |
±(0,0005-1уст+0,085) |
±(0,0003-1уст+0,051) |
|
АКИП-1162-10-340 |
±(0,000035 •иуст +0,005) |
±(0,0005-1уст+0,17) |
±(0,0003-1уст+0,102) | |
|
АКИП-1162-10-510 |
±(0,0005-1уст+0,255) |
±(0,0003-1уст+0,153) | ||
|
АКИП-1162-10-1020 |
±(0,0005-1уст+0,51) |
±(0,0003-1уст+0,30б) | ||
|
АКИП-1162-32-80 |
±(0,0002/иуст +0,0064) |
±(0,0002-иуст +0,0064) |
±(0,0005-1уст+0,04) |
±(0,0003-1уст+0,024) |
|
АКИП-1162-32-160 |
±(0,0005-1уст+0,08) |
±(0,0003-1уст+0,048) | ||
|
АКИП-1162-32-240 |
±(0,0005-1уст+0,12) |
±(0,0003-1уст+0,072) | ||
|
АКИП-1162-32-480 |
±(0,0005-1уст+0,24) |
±(0,0003-1уст+0,144) | ||
|
АКИП-1162-80-40 |
±(0,0001-иуст +0,008) |
±(0,0001-иуст +0,008) |
±(0,0005-1уст+0,02) |
±(0,0003-1уст+0,012) |
|
АКИП-1162-80-80 |
±(0,0005-1уст+0,04) |
±(0,0003-1уст+0,024) | ||
|
АКИП-1162-80-120 |
±(о,0005-1уст+0,0б) |
±(0,0003-1уст+0,03б) | ||
|
АКИП-1162-80-240 |
±(0,0005-1уст+0,12) |
±(0,0003-1уст+0,072) | ||
|
АКИП-1162-300-20 |
±(0,000Ьиуст +0,03) |
±(0,0001-иуст +0,03) |
±(0,0005-1уст+0,01) |
±(0,0003-1уст+0,00б) |
|
АКИП-1162-300-40 |
±(0,0005-1уст+0,02) |
±(0,0003-1уст+0,012) | ||
|
АКИП-1162-300-60 |
±(о,0005-1уст+0,0з) |
±(0,0003-1уст+0,018) | ||
|
АКИП-1162-300-120 |
±(о,0005-1уст+0,0б) |
±(0,0003-1уст+0,012) | ||
|
АКИП-1162-500-12 |
±(0,000Ьиуст +0,05) |
±(0,0001-иуст +0,05) |
±(0,0005-1уст+0,006) |
±(0,0003-1уст+0,0036) |
|
АКИП-1162-500-24 |
±(0,0005-1уст+0,012) |
±(0,0003-1уст+0,0072) | ||
|
АКИП-1162-500-36 |
±(0,0005-1уст+0,018) |
±(0,0003-1уст+0,0108) | ||
|
АКИП-1162-500-72 |
±(0,000Ьиуст +0,05) |
±(0,0001-иуст +0,05) |
±(о,0005-1уст+0,03б) |
±(0,0003-1уст+0,021б) |
|
АКИП-1162-800-8 |
±(0,000Ьиуст +0,08) |
±(0,0001-иуст +0,4) |
±(0,0005-1уст+0,004) |
±(0,0003-1уст+0,0024) |
|
АКИП-1162-800-16 |
±(0,0005-1уст+0,008) |
±(0,0003-1уст+0,0048) | ||
|
АКИП-1162-800-24 |
±(0,0005-1уст+0,012) |
±(0,0003-1уст+0,0072) | ||
|
АКИП-1162-800-48 |
±(0,0005-1уст+0,024) |
±(0,0003-1уст+0,0144) | ||
|
АКИП-1162-1500-12 |
±(0,0001-иуст +0,15) |
±(0,0001-иуст +0,15) |
±(о,0005-1уст+0,00б) |
±(0,0003-1уст+0,003б) |
|
Примечания иуст - значение напряжения постоянного тока, установленное на источнике, В; 1уст - значение силы постоянного тока, установленное на источнике, А. | ||||
|
Наименование характеристики |
Значение |
|
Напряжение питания, В однофазное подключение |
от 198 до 242 |
|
трехфазное подключение |
от 342 до 418 |
|
Частота напряжения питания, Г ц |
50/60 |
|
Потребляемая мощность, Вт, не более АКИП-1162-10-170 |
1850 |
|
АКИП-1162-10-340 |
3700 |
|
АКИП-1162-10-510 |
5500 |
|
АКИП-1162-10-1020 |
11000 |
|
АКИП-1162-32-80, АКИП-1162-80-40, АКИП-1162-300-20, АКИП-1162-500-12, АКИП-1162-800-8 |
2250 |
|
АКИП-1162-32-160, АКИП-1162-80-80, АКИП-1162-300-40, АКИП-1162-500-24, АКИП-1162-800-16 |
4500 |
|
АКИП-1162-32-240, АКИП-1162-80-120, АКИП-1162-300-60, АКИП-1162-500-36, АКИП-1162-800-24, АКИП-1162-1500-12 |
6500 |
|
АКИП-1162-32-480, АКИП-1162-80-240, АКИП-1162-300-120, АКИП-1162-500-72, АКИП-1162-800-48 |
13000 |
|
Масса, кг, не более АКИП-1162-10-170, АКИП-1162-32-80, АКИП-1162-80-40, АКИП-1162-300-20, АКИП-1162-500-12, АКИП-1162-800-8 |
10 |
|
АКИП-1162-10-340 |
12 |
|
АКИП-1162-32-160, АКИП-1162-80-80, АКИП-1162-300-40, АКИП-1162-800-16 |
12,5 |
|
АКИП-1162-10-510, АКИП-1162-32-240, АКИП-1162-80-120, АКИП-1162-300-60, АКИП-1162-500-24, АКИП-1162-500-36, АКИП-1162-800-24, АКИП-1162-1500-12 |
15 |
|
АКИП-1162-10-1020, АКИП-1162-32-480, АКИП-1162-80-240, АКИП-1162-300-120, АКИП-1162-500-72, АКИП-1162-800-48 |
30 |
|
Габаритные размеры (длинахширинахвысота), мм, не более АКИП-1162-10-170, АКИП-1162-32-80, АКИП-1162-80-40, АКИП-1162-300-20, АКИП-1162-500-12, АКИП-1162-800-8, АКИП-1162-10-340, АКИП-1162-32-160, АКИП-1162-80-80, АКИП-1162-300-40, АКИП-1162-800-16, АКИП-1162-10-510, АКИП-1162-32-240, АКИП-1162-80-120, АКИП-1162-300-60, АКИП-1162-500-24, АКИП-1162-500-36, АКИП-1162-800-24, АКИП-1162-1500-12 |
744х459х57 |
|
АКИП-1162-10-1020, АКИП-1162-32-480, АКИП-1162-80-240, АКИП-1162-300-120, АКИП-1162-500-72, АКИП-1162-800-48 |
768x483x107 |
|
Нормальные условия измерений: - температура окружающего воздуха, °C |
от +18 до +28 |
|
- относительная влажность, %, не более |
80 |
наносится на переднюю панель источников методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 7 - Комплектность источников питания
|
Наименование |
Обозначение |
Количество шт./экз. |
|
Источник питания |
АКИП-1162 |
1 |
|
Кабель питания |
- |
1 |
|
Руководство по эксплуатации |
- |
1 |
приведены в п. 7 «Работа с прибором» руководства по эксплуатации.
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
Приказ Росстандарта от 01 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»
Приказ Росстандарта от 28.07.2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
Стандарт предприятия «Источники питания постоянного тока АКИП-1162»
Правообладатель«1ТЕСН ELECTRONIC Со., Ltd», Китай
Адрес: Building 1, #108 Xishanqiao Nanlu, Nanjing City (210039) CHINA
Телефон: + 4006-025-0005
Факс: + 025-52415268
Web-сайт: www.itechate.com
Изготовитель«1ТЕСН ELECTRONIC Со., Ltd», Китай
Адрес: Building 1, #108 Xishanqiao Nanlu, Nanjing City (210039) CHINA
Телефон: + 4006-025-0005
Факс: + 025-52415268
Web-сайт: www.itechate.com
Испытательный центрАкционерное общество «Приборы, Сервис, Торговля»
(АО «ПриСТ»)
Адрес: 111141, г. Москва, ул. Плеханова, д. 15А
Телефон: +7(495) 777-55-91
Факс: +7(495) 640-30-23
Web-сайт: http://www.prist.ru
E-mail: prist@prist.ru
Уникальный номер записи об аккредитации в реестре аккредитованных лиц Росаккредитации № RA.RU.314740
V
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
ПРИКАЗ
21 октября 2025 г. 2265
Москва
О внесении изменений в сведения об утвержденных типах средств измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
-
1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.
-
3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель руководителя
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
Е.Р. Лазаренко
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 7B1801563EA497F787EAF40A918A8D6F
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 19.05.2025 до 12.08.2026
\____________________-_______________
