МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

П Р И К А З

10 июля 2023 г.                                                                              1438

______ №_______

Москва

Об утверждении типов средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Утвердить:

типы средств измерений,  сведения о которых прилагаются

к настоящему приказу;

описания типов средств измерений, прилагаемые к настоящему приказу.

• 2. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 646070CB8580659469A85BF6D1B138C0

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 20.12.2022 до 14.03.2024

\________—_________✓

---

ПРИЛОЖЕНИЕ

к приказу Федерального агентства

по техническому регулированию

и метрологии

от « _о » __________2023 г. № 1___

Сведения

об утвержденных типах средств измерений

№ п/ п

Наименова ние типа

Обозна чение типа

Код характера произ-вод-ства

Рег. Номер

Зав. номер(а) *

Изготовитель

Правооблада тель

Код иден-тифи-кации производства

Методика поверки

Интервал между поверками

Заявитель

Юридическое лицо, проводившее испытания

Дата утверждения акта

1

2

3

4

5

6

7

8

9

10

11

12

13

14

1.

Детекторы транспорта

"Скальд"

С

89457-23

мод. "Скальд"-2 зав. № VL-SCDITS0297, мод. "Скальд"-4 зав. № VL-SCDITS0248

Общество с ограниченной ответственностью "ВойсЛинк" (ООО "Войс- Линк"), г. Москва

Общество с ограниченной ответственностью "ВойсЛинк" (ООО "Войс-Линк"), г. Москва

РФ

МП 651 23-002

2 года

Общество с ограниченной ответственностью "ВойсЛинк" (ООО "Войс-Линк"), г. Москва

ФГУП "ВНИИФТРИ", Московская обл., г. Солнечногорск, р.п. Менделеево

13.01.2023

2.

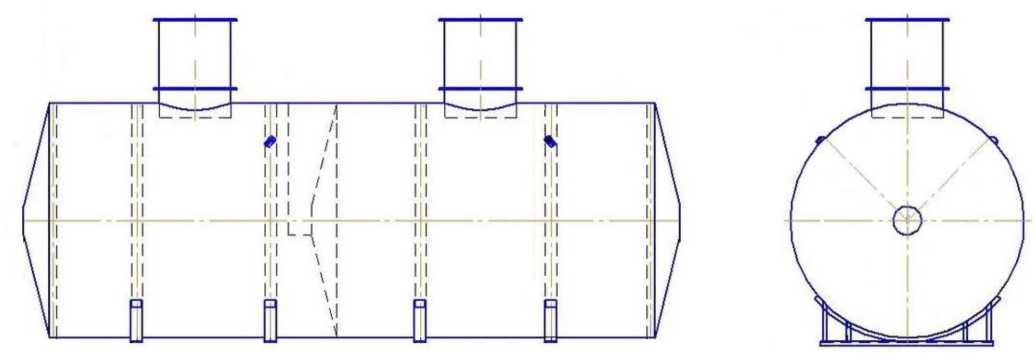

Резервуары стальные горизонтальные ци-линдриче-ские

РГД 50 (25+25)

Е

89458-23

1123,1220, 1224

Общество с ограниченной ответственностью "ТАИФ-НК АЗС" (ООО "ТАИФ-НК АЗС"), г. Казань

Общество с ограниченной ответственностью "ТАИФ-НК АЗС" (ООО "ТАИФ-НК АЗС"), г. Казань

ОС

ГОСТ 8.346-2000

5 лет

Общество с ограниченной ответственностью "ТАИФ-НК АЗС" (ООО "ТАИФ-НК АЗС"), г. Казань

ООО "Метро- КонТ", г. Казань

14.04.2023

3.

Резервуары стальные горизонтальные ци-линдриче-

РГС-50

Е

89459-23

1, 2, 3, 4

Общество с ограниченной ответственностью "ТАИФ-НК

Общество с ограниченной ответственностью "ТАИФ-НК

ОС

ГОСТ 8.346-2000

5 лет

Общество с ограниченной ответственностью "ТАИФ-НК

ООО "Метро- КонТ", г. Казань

14.04.2023

ские

АЗС" (ООО "ТАИФ-НК АЗС"), г. Казань

АЗС" (ООО "ТАИФ-НК АЗС"), г. Казань

АЗС" (ООО "ТАИФ-НК АЗС"), г. Казань

4.

Резервуары стальные горизонтальные ци-линдриче-ские

РГС-25

Е

89460-23

1225, 1226, 1227, 1228

Общество с ограниченной ответственностью "ТАИФ-НК АЗС" (ООО "ТАИФ-НК АЗС"), г. Казань

Общество с ограниченной ответственностью "ТАИФ-НК АЗС" (ООО "ТАИФ-НК АЗС"), г. Казань

ОС

ГОСТ 8.346-2000

5 лет

Общество с ограниченной ответственностью "ТАИФ-НК АЗС" (ООО "ТАИФ-НК АЗС"), г. Казань

ООО "Метро- КонТ", г. Казань

14.04.2023

5.

Резервуары стальные горизонтальные ци-линдриче-ские

РГС-25

Е

89461-23

1, 2, 3, 4, 5, 8, 12

Общество с ограниченной ответственностью "ТАИФ-НК АЗС" (ООО "ТАИФ-НК АЗС"), г. Казань

Общество с ограниченной ответственностью "ТАИФ-НК АЗС" (ООО "ТАИФ-НК АЗС"), г. Казань

ОС

ГОСТ 8.346-2000

5 лет

Общество с ограниченной ответственностью "ТАИФ-НК АЗС" (ООО "ТАИФ-НК АЗС"), г. Казань

ООО "Метро- КонТ", г. Казань

14.04.2023

6.

Аппаратура геодезическая спутниковая

SinoGNS S T30

С

89462-23

T31U05499, T31U05501

ComNav Technology Ltd., КНР

ComNav Technology Ltd., КНР

ОС

МП АПМ 03-23

1 год

Общество с ограниченной ответственностью "Ньюкаст-Ист" (ООО "Нью-каст-Ист"), г. Москва

ООО "Автопро-гресс-М", г. Москва

11.04.2023

7.

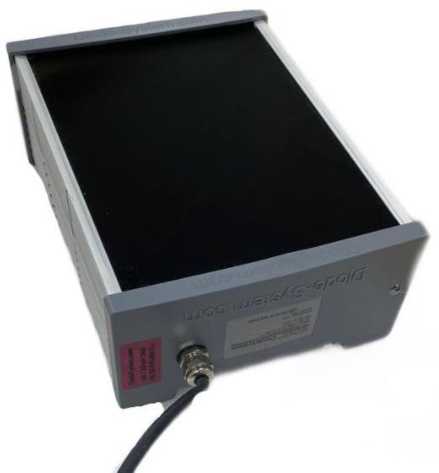

Аппаратура для метрологического обеспечения ВОСП

РЭДВ-Ф

Е

89463-23

001

Общество с ограниченной ответственностью "ЭкспертЛабс" (ООО "Экс-пертЛабс"), г. Москва

Общество с ограниченной ответственностью "ЭкспертЛабс" (ООО "Экс-пертЛабс"), г. Москва

ОС

МП 016.Ф3-23

1 год

Общество с ограниченной ответственностью "ЭкспертЛабс" (ООО "Экс-пертЛабс"), г. Москва

ФГБУ "ВНИИОФИ", г. Москва

30.03.2023

8.

Резервуары (танки) стальные

ТК-1202

Е

89464-23

11, 12, 21, 22, 31, 32, 41, 42, 51, 52, 61, 62

ГП "Моряков-ский судоре- монтно-

ГП "Моряков-ский судоре-монтно-

ОС

МП 5.20233-2023

5 лет

Общество с ограниченной ответ-

ФБУ "Омский ЦСМ", г. Омск

29.03.2023

прямоугольные несамоходного наливного судна

судостроительный завод ЗСРП МРФ РСФСР", Томская обл., Томский р-н., с. Моряков-ский Затон (изготовлены в 1980 г.)

судостроительный завод ЗСРП МРФ РСФСР", Томская обл., Томский р-н., с. Моряков-ский Затон

ственностью "Приобье" (ООО "Прио-бье"), г. Тюмень

9.

Установки для поверки и калибровки уровнемеров

КМС- УПУ

С

89465-23

мод. КМС-УПУ-А-12-ТПКЭБ зав. № КМС-14202-22

Общество с ограниченной ответственностью "Комплексные метрологические системы" (ООО "КМС"), г. Челябинск

Общество с ограниченной ответственностью "Комплексные метрологические системы" (ООО "КМС"), г. Челябинск

ОС

МП 208007-2023

1 год

Общество с ограниченной ответственностью "Комплексные метрологические системы" (ООО "КМС"), г. Челябинск

ФГБУ "ВНИИМС", г. Москва

17.02.2023

10.

Резервуар стальной вертикальный цилиндрический

РВСП- 2000

Е

89466-23

2

Люберецкий участок МСТ "Сталькон-струкция", г. Люберцы (изготовлен в 1964 г.)

Люберецкий участок МСТ "Сталькон-струкция", г. Люберцы

ОС

ГОСТ 8.570-2000

5 лет

Акционерное общество "Во-ронежнефте-продукт" (АО "Воронеж-нефтепродукт"), г. Воронеж ИНН 3664002554 ОГРН 1023601535825

ООО ИК "СИ- БИНТЕК", г. Москва

05.04.2023

11.

Резервуар стальной вертикальный цилиндрический

РВСП- 3000

Е

89467-23

29

Акционерное общество "АП Саратовский завод резервуарных метал-локонструк-ций" (АО "АП РМК"), г. Саратов

Акционерное общество "АП Саратовский завод резервуарных метал-локонструк-ций" (АО "АП РМК"), г. Саратов

ОС

ГОСТ 8.570-2000

5 лет

Акционерное общество "Во-ронежнефте-продукт" (АО "Воронеж-нефтепродукт"), г. Воронеж

ООО ИК "СИ-БИНТЕК", г. Москва

05.04.2023

12.

Резервуар стальной

РВС-5000

Е

89468-23

7

Общество с ограничен-

Общество с ограничен-

ОС

ГОСТ 8.570-2000

5 лет

Акционерное общество

ООО ИК "СИ- БИНТЕК",

14.04.2023

вертикальный цилиндрический

ной ответственностью "Производственная компания "Красный Яр" (ООО "ПК "Красный Яр"), Новосибирская обл., Новосибирский р-н, п. Красный Яр

ной ответственностью "Производственная компания "Красный Яр" (ООО "ПК "Красный Яр"), Новосибирская обл., Новосибирский р-н, п. Красный Яр

"Оренбургнефть" (АО "Оренбургнефть"), г. Оренбург

г. Москва

13.

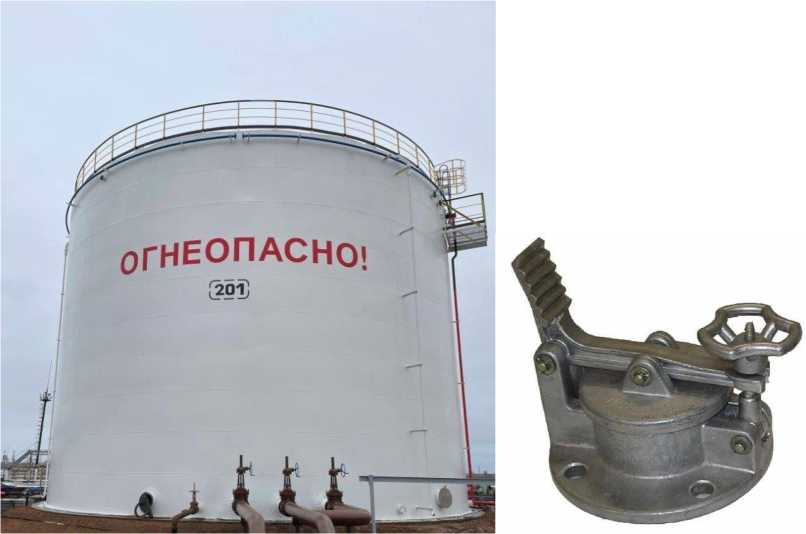

Резервуар стальной вертикальный цилиндрический

РВС- 5000

Е

89469-23

201

Закрытое акционерное общество "ТК 122 ЭМЗ" (ЗАО "ТК 122 ЭМЗ"), г. Санкт-Петербург

Закрытое акционерное общество "ТК 122 ЭМЗ" (ЗАО "ТК 122 ЭМЗ"), г. Санкт-Петербург

ОС

ГОСТ 8.570-2000

5 лет

Акционерное общество "Оренбургнефть" (АО "Оренбургнефть"), г. Оренбург ИНН 5612002469 ОГРН 1025601802357

ООО ИК "СИ- БИНТЕК", г. Москва

14.04.2023

14.

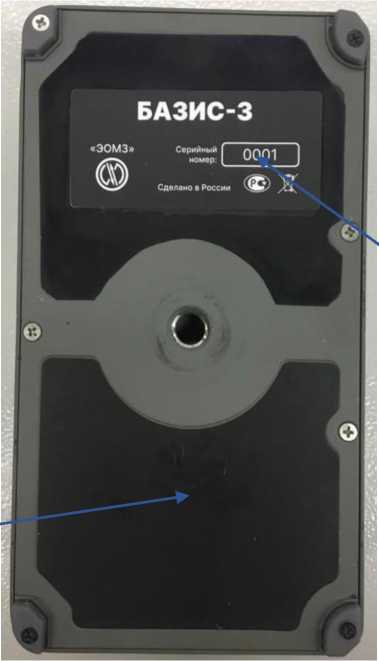

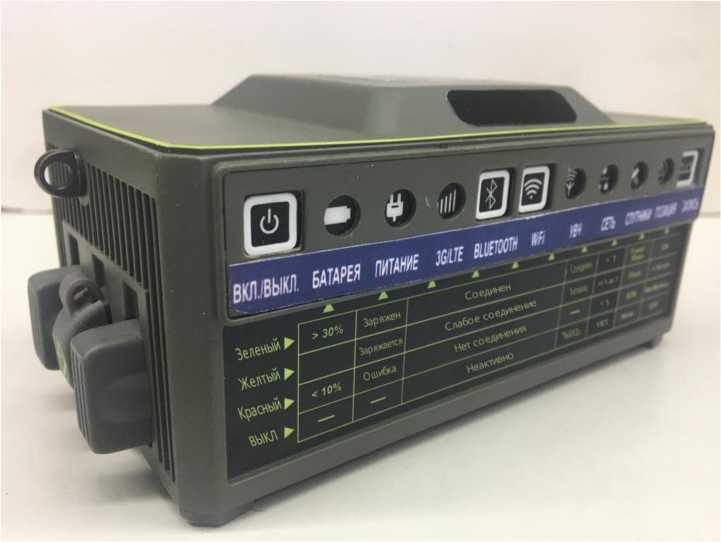

Аппаратура геодезическая спутниковая многочастотная

БАЗИС- 3

С

89470-23

0001, 0002

Акционерное общество "Экспериментальный опти-ко-механический завод" (АО "ЭОМЗ"), г. Москва

Акционерное общество "Экспериментальный опти-ко-механический завод" (АО "ЭОМЗ"), г. Москва

ОС

МП 651 23-020

1 год

Акционерное общество "Экспериментальный опти-ко-механический завод" (АО "ЭОМЗ"), г. Москва

ФГУП "ВНИИФТРИ", Московская обл., г. Солнечногорск, р.п. Менделеево

10.03.2023

15.

Система ав-томатизиро-ванная ин-формацион-но-измерительная коммерческого учета электроэнергии

Обозна чение отсутствует

Е

89471-23

051

Общество с ограниченной ответственностью "Рустех" (ООО "Рустех"), г. Иваново

Общество с ограниченной ответственностью "Трансэнергопром" (ООО "Трансэнергопром"), г. Москва

ОС

МП-065 2023

4 года

Общество с ограниченной ответственностью "Рустех" (ООО "Ру-стех"), г. Иваново

ООО "Энер-Тест", Московская обл., г. Щелково

26.04.2023

(АИИС КУЭ) АО "ПО "Бежицкая сталь"

16.

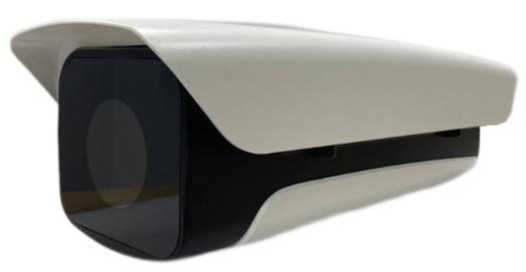

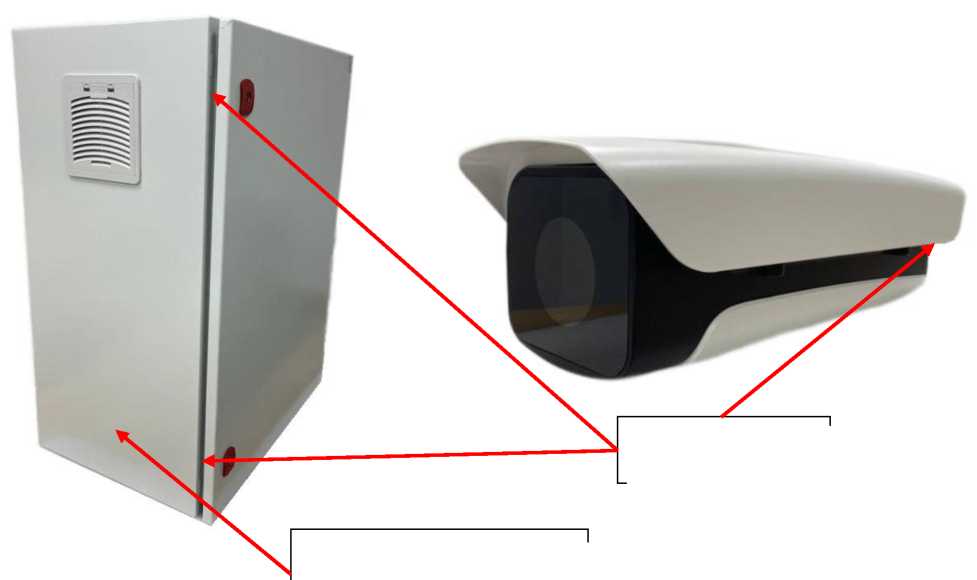

Комплексы аппаратно-программные автоматического выявления и фотовидеофиксации событий с признаками нарушений ПДД

ТОР- ИКС-24

С

89472-23

НВ124

Общество с ограниченной ответственностью "Нетвижн" (ООО "Не-твижн"), г. Москва

Общество с ограниченной ответственностью "Нетвижн" (ООО "Не-твижн"), г. Москва

ОС

МП РЦМН.466 539.001

2 года

Общество с ограниченной ответственностью "Нетвижн" (ООО "Не-твижн"), г. Москва

ФГУП "ВНИИФТРИ", Московская обл., г. Солнечногорск, р.п. Менделеево

14.06.2023

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «10» июля 2023 г. № 1438

Регистрационный № 89457-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Детекторы транспорта «Скальд»

Назначение средства измерений

Детекторы транспорта «Скальд» (далее - детекторы) предназначены для измерений интервалов времени и значений текущего времени, синхронизированных с национальной шкалой координированного времени UTC(SU), значений текущих навигационных параметров с определением на их основе координат местоположения детекторов в плане.

Описание средства измерений

Принцип действия детекторов при измерении значений текущего времени и координат основан на параллельном приеме и обработке сигналов космических аппаратов космических навигационных систем GPS/ГЛОНАСС с помощью приемника, входящего в состав детекторов, автоматической синхронизации шкалы времени детекторов с национальной шкалой координированного времени UTC(SU) и записи текущего момента времени и координат в сохраняемые фото- и видеокадры, формируемые детекторами.

Детекторы выпускаются в двух модификациях «Скальд»-2 и «Скальд»-4, отличающиеся количеством контролируемых полос (2 и 4 соответственно).

Конструктивно детектор состоит из моноблока, в состав которого входят видеоблок, блок обработки и хранения данных, блок распознавания номера транспортных средств, блок коммутации, блок питания, модуль GPS/ГЛОНАСС, блок инфракрасной подсветки (опционально).

Детекторы работают круглосуточно и в автоматическом режиме без участия человека. Корпуса детекторов защищены от проникновения пломбами.

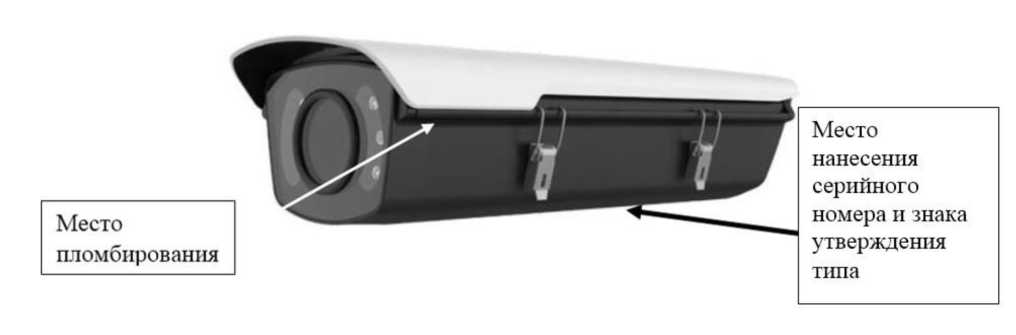

Общий вид детекторов представлен на рисунке 1.

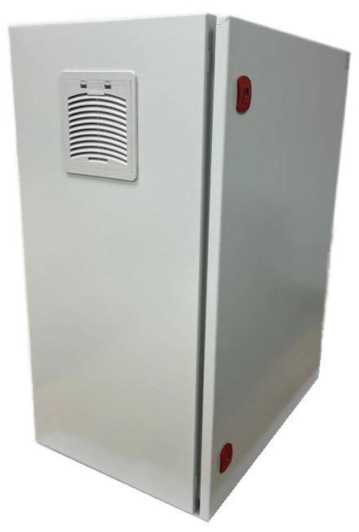

Рисунок 1. Общий вид детекторов транспорта «Скальд», места нанесения знака утверждения типа и пломбировки.

Знак поверки на детекторы не наносится.

Серийный номер наносится методом печати на этикетку, расположенную на нижней части корпуса детектора и дублируется на внутренней части крышки корпуса детектора. Формат нанесения серийного номера буквенно-числовой.

Программное обеспечение

В детекторах используется встроенное программное обеспечение (далее — ПО). ПО предназначено для управления процессом измерений, обработки, хранения и передачи полученной информации.

Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.

Уровень защиты ПО «Высокий» в соответствии с Р 50.2.077- 2014. Конструкция средств измерений исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.

Таблица 1 — Идентификационные данные программного обеспечения

Идентификационные признаки	Значение
Идентификационное наименование ПО	Специализированное программное обеспечение аппаратно-программного комплекса «Скальд»
Номер версии (идентификационный номер) ПО	не ниже 1.0
Цифровой идентификатор ПО (контрольная сумма исполняемого кода)	-

Метрологические и технические характеристики

Метрологические и технические характеристики детекторов приведены в таблицах 2 и 3.

Таблица 2 — Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений интервалов времени, с	от 0 до 86400
Пределы допускаемой абсолютной погрешности измерений интервалов времени, с	±1
Пределы допускаемой абсолютной погрешности синхронизации шкалы времени детекторов относительно национальной шкалы координированного времени UTC(SU), мс	±10
Допускаемые доверительные границы абсолютной погрешности (по уровню вероятности 0,95) определения координат местоположения детекторов в плане*, м	±5
* - метрологическая характеристика определена по сигналам от спутников GPS и ГЛОНАСС, принимаемых одновременно, при значениях PDOP < 3. Примечание - Метрологические характеристики определены для следующих условий эксплуатации: - температура воздуха - от +15 до +35 °С; - относительная влажность воздуха - от 30 до 80 %; - атмосферное давление - от 86 до 104,6 кПа

Таблица 3 — Основные технические характеристики

Наименование характеристики	Значение
Время непрерывной работы в сутки, с	86400
Напряжение питания от сети переменного тока, В	от 187 до 264

Знак утверждения типа

наносится на этикетку, расположенную на нижней части корпуса детектора.

Комплектность средства измерений

Таблица 4 — Комплектность средства измерений

Наименование	Обозначение	Количество
Детектор транспорта	«Скальд»	1 шт.
Руководство по эксплуатации	-	1 экз.
Паспорт	-	1 экз.
Методика поверки	-	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 6 «Устройство и работа» документа «Детектор транспорта «Скальд». Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

ТУ 279070000-002-97296378-2016 «Детектор транспорта». Технические условия». Правообладатель

Общество с ограниченной ответственностью «ВойсЛинк» (ООО «ВойсЛинк»)

ИНН 7715617958

Юридический адрес: 127322, г. Москва, ул. Милашенкова, д. 4А, к. 1, эт. 2, помещ. I, ком. 14

Изготовитель

Общество с ограниченной ответственностью «ВойсЛинк» (ООО «ВойсЛинк»)

ИНН 7715617958

Адрес: 127322, г. Москва, ул. Милашенкова, д. 4А, к. 1, эт. 2, помещ. I, ком. 14

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» Адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП ВНИИФТРИ

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «10» июля 2023 г. № 1438

Регистрационный № 89458-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные горизонтальные цилиндрические РГД 50 (25+25)

Назначение средства измерений

Резервуары стальные горизонтальные цилиндрические РГД 50 (25+25) (далее - резервуары) предназначены для измерения объема нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

Резервуары представляют собой горизонтально расположенный цилиндрический стальной сосуд с днищами, состоящий из двух секций. Секции разделены между собой перегородкой.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки. Установка резервуаров РГД 50 (25+25) - подземная.

Заводские номера резервуаров в виде цифрового обозначения, состоящие из арабских цифр, нанесены типографским способом на информационную табличку резервуара. Табличка крепится к люку резервуара.

Резервуары РГД 50 (25+25) с заводскими номерами 1123, 1220, 1224, расположены на территории АЗС №223, ООО «ТАИФ-НК АЗС» по адресу: 423740, Республика Татарстан, с. Актаныш.

Эскиз общего вида резервуаров приведен на рисунке 1. Фотографии горловин приведены на рисунках 2, 3, 4.

Нанесение знака поверки на средство измерений не предусмотрено.

Рисунок 1 - Эскиз общего вида резервуаров

Рисунок 2 - Горловины резервуара РГД 50 (25+25) зав.№ 1123

Рисунок 3 - Горловины резервуара РГД 50 (25+25) зав.№ 1220

^PfflSO(_JS._2s) С**ции >

Nei22₄ >’■««>

Рисунок 4 - Горловины резервуара РГД 50 (25+25) зав.№ 1224

Пломбирование резервуаров РГД 50 (25+25) не предусмотрено.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м3	50
Номинальная вместимость секции №1, м3	25
Номинальная вместимость секции №2, м3	25
Пределы допускаемой относительной погрешности определения вместимости (объемный метод), %	±0,25

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа	от -50 до +50 от 84,0 до 106,7
Средний срок службы, лет, не менее	20

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений.

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной горизонтальный цилиндрический	РГД 50 (25+25)	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	2 экз.

Сведения о методиках (методах) измерений

приведены в пункте 8 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Общество с ограниченной ответственностью «ТАИФ-НК АЗС»

(ООО «ТАИФ-НК АЗС»)

ИНН 1639028805

Юридический адрес: 420097, Республика Татарстан, г. Казань, ул. Зинина, д. 10,

оф. 507

Телефон: +7 (843) 203-21-90

Web-сайт: taifazs.ru

E-mail: office@taifazs.ru

Изготовитель

Общество с ограниченной ответственностью «ТАИФ-НК АЗС»

(ООО «ТАИФ-НК АЗС»)

ИНН 1639028805

Адрес: 420097, Республика Татарстан, г. Казань, ул. Зинина, д. 10, оф. 507

Телефон: +7 (843) 203-21-90

Web-сайт: taifazs.ru

E-mail: office@taifazs.ru

Испытательный центр

Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ») Адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, оф. 51 Телефон: +7 9372834420 Факс +7 (843) 515-00-21

E-mail: trifonovua@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312640.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «10» июля 2023 г. № 1438

Лист № 1 Регистрационный № 89459-23 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные горизонтальные цилиндрические РГС-50

Назначение средства измерений

Резервуары стальные горизонтальные цилиндрические РГС-50 (далее - резервуары) предназначены для измерения объема нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Тип резервуаров - стальные горизонтальные цилиндрические, номинальной вместимостью 50 м³ подземного расположения.

Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

Резервуары представляют собой горизонтально расположенный цилиндрический стальной сосуд с днищами.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.

Заводские номера резервуаров в виде цифрового обозначения, состоящие из арабских цифр, нанесены типографским способом на информационную табличку резервуара. Табличка крепится к люку резервуара.

Резервуары РГС-50 с заводскими номерами 1, 2, 3, 4 расположены на территории АЗС №713, ООО «ТАИФ-НК АЗС» по адресу: 422060, Республика Татарстан, Сабинский район, р.п. Шемордан, дорога Объездная.

Эскиз общего вида резервуаров приведен на рисунке 1. Фотографии горловин приведены на рисунках 2 и 3.

Нанесение знака поверки на средство измерений не предусмотрено.

Рисунок 2 - Горловины резервуаров РГС-50 зав.№№1, 2

Рисунок 3 - Горловины резервуаров РГС-50 зав.№3, 4

Пломбирование резервуаров РГС-50 не предусмотрено.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м3	50
Пределы допускаемой относительной погрешности определения вместимости (объемный метод), %	±0,25

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа	от -50 до +50 от 84,0 до 106,7
Средний срок службы, лет, не менее	20

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений.

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной горизонтальный цилиндрический	РГС-50	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.

Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Общество с ограниченной ответственностью    «ТАИФ-НК    АЗС»

(ООО «ТАИФ-НК АЗС»)

ИНН 1639028805

Юридический адрес: 420097, Республика Татарстан, г. Казань, ул. Зинина, д. 10, оф. 507 Телефон: +7 (843) 203-21-90

Web-сайт: taifazs.ru

E-mail: office@taifazs.ru

Изготовитель

Общество с ограниченной ответственностью    «ТАИФ-НК    АЗС»

(ООО «ТАИФ-НК АЗС»)

ИНН 1639028805

Адрес: 420097, Республика Татарстан, г. Казань, ул. Зинина, д. 10, оф. 507 Телефон: +7 (843) 203-21-90

Web-сайт: taifazs.ru

E-mail: office@taifazs.ru

Испытательный центр

Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ»)

Адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, оф. 51 Телефон: +7 9372834420

Факс +7 (843) 515-00-21

E-mail: trifonovua@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312640.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «10» июля 2023 г. № 1438

Лист № 1 Регистрационный № 89460-23 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные горизонтальные цилиндрические РГС-25

Назначение средства измерений

Резервуары стальные горизонтальные цилиндрические РГС-25 (далее - резервуары) предназначены для измерения объема нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Тип резервуаров - стальные горизонтальные цилиндрические, номинальной вместимостью 25 м³ подземного расположения.

Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

Резервуары представляют собой горизонтально расположенный цилиндрический стальной сосуд с днищами.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.

Заводские номера резервуаров в виде цифрового обозначения, состоящие из арабских цифр, нанесены типографским способом на информационную табличку резервуара. Табличка крепится к люку резервуара.

Резервуары РГС-25 с заводскими номерами 1225, 1226, 1227, 1228, расположены на территории АЗС №413, ООО «ТАИФ-НК АЗС» по адресу: 423100, Республика Татарстан, с. Черемшан, ул. Гагарина, 62.

Эскиз общего вида резервуаров приведен на рисунке 1. Фотографии горловин приведены на рисунках 2 и 3.

Нанесение знака поверки на средство измерений не предусмотрено.

Рисунок 1 - Эскиз общего вида резервуаров

РГС- 25 АИ 92 Зав № 1226

V-25m3

Рисунок 2 - Горловины резервуаров РГС-25 зав.№№ 1225, 1226

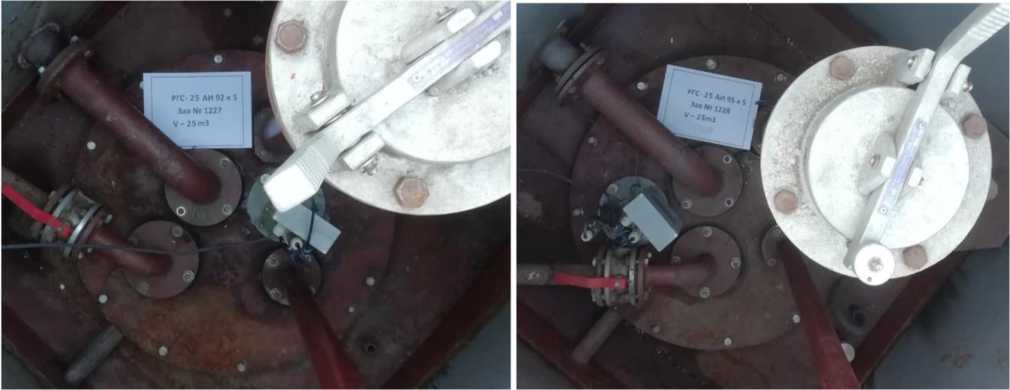

Рисунок 3 - Горловины резервуаров РГС-25 зав.№№ 1227, 1228 Пломбирование резервуаров РГС-25 не предусмотрено.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м3	25
Пределы допускаемой относительной погрешности определения вместимости (объемный метод), %	±0,25

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа	от -50 до +50 от 84,0 до 106,7
Средний срок службы, лет, не менее	20

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений.

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной горизонтальный цилиндрический	РГС-25	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.

Сведения о методиках (методах) измерений

приведены в пункте 8 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Общество с ограниченной ответственностью «ТАИФ-НК АЗС» (ООО «ТАИФ-НК

АЗС»)

ИНН 1639028805

Юридический адрес: 420097, Республика Татарстан, г. Казань, ул. Зинина, д. 10, оф. 507

Телефон: +7 (843) 203-21-90

Web-сайт: taifazs.ru

E-mail: office@taifazs.ru

Изготовитель

Общество с ограниченной ответственностью    «ТАИФ-НК

(ООО «ТАИФ-НК АЗС»)

ИНН 1639028805

Адрес: 420097, Республика Татарстан, г. Казань, ул. Зинина, д. 10, оф. 507

Телефон: +7 (843) 203-21-90

Web-сайт: taifazs.ru

E-mail: office@taifazs.ru

Испытательный центр

Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ»)

Адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, оф. 51 Телефон: +7 9372834420

Факс +7 (843) 515-00-21

E-mail: trifonovua@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312640.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «10» июля 2023 г. № 1438

Лист № 1 Регистрационный № 89461-23 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные горизонтальные цилиндрические РГС-25

Назначение средства измерений

Резервуары стальные горизонтальные цилиндрические РГС-25 (далее - резервуары) предназначены для измерения объема нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Тип резервуаров - стальные горизонтальные цилиндрические, номинальной вместимостью 25 м³ подземного расположения.

Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

Резервуары представляют собой горизонтально расположенный цилиндрический стальной сосуд с днищами.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.

Заводские номера резервуаров в виде цифрового обозначения, состоящие из арабских цифр, нанесены типографским способом на информационную табличку резервуара. Табличка крепится к люку резервуара.

Резервуары РГС-25 с заводскими номерами 1, 2, 3, 4, 5, 8, 12 расположены на территории АЗС №102, ООО «ТАИФ-НК АЗС» по адресу: 420061, Республика Татарстан, г. Казань, ул. Николая Ершова, 25г.

Эскиз общего вида резервуаров приведен на рисунке 1. Фотографии горловин приведены на рисунках 2, 3, 4, 5.

Нанесение знака поверки на средство измерений не предусмотрено.

Рисунок 1 - Эскиз общего вида резервуаров

Рисунок 2 - Горловины резервуаров РГС-25 зав.№№1, 2

Рисунок 3 - Горловины резервуаров РГС-25 зав.№3, 4

Рисунок 4 - Горловины резервуаров РГС-25 зав.№5, 8

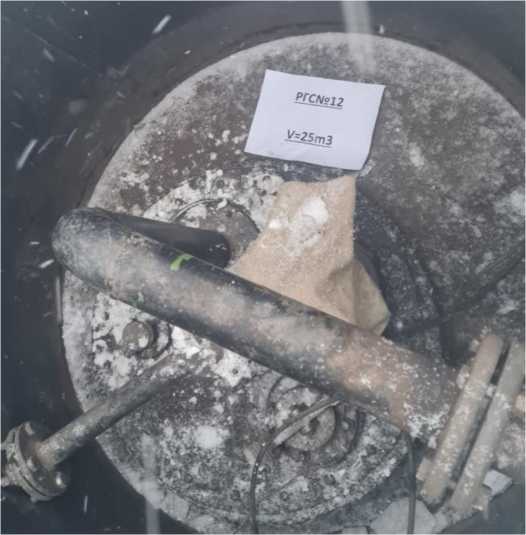

Рисунок 5 - Горловина резервуара РГС-25 зав.№12

Пломбирование резервуаров РГС-25 не предусмотрено.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м3	25
Пределы допускаемой относительной погрешности определения вместимости (объемный метод), %	±0,25

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа	от -50 до +50 от 84,0 до 106,7
Средний срок службы, лет, не менее	20

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений.

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной горизонтальный цилиндрический	РГС-25	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.

Сведения о методиках (методах) измерений

приведены в пункте 8 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Общество с ограниченной ответственностью    «ТАИФ-НК    АЗС»

(ООО «ТАИФ-НК АЗС»)

ИНН 1639028805

Юридический адрес: 420097, Республика Татарстан, г. Казань, ул. Зинина, д. 10, оф. 507 Телефон: +7 (843) 203-21-90

Web-сайт: taifazs.ru

E-mail: office@taifazs.ru

Изготовитель

Общество с ограниченной ответственностью    «ТАИФ-НК    АЗС»

(ООО «ТАИФ-НК АЗС»)

ИНН 1639028805

Адрес: 420097, Республика Татарстан, г. Казань, ул. Зинина, д. 10, оф. 507

Телефон: +7 (843) 203-21-90

Web-сайт: taifazs.ru

E-mail: office@taifazs.ru

Испытательный центр

Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ»)

Адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, оф. 51 Телефон: +7 9372834420

Факс +7 (843) 515-00-21

E-mail: trifonovua@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312640.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «10» июля 2023 г. № 1438

Лист № 1 Регистрационный № 89462-23 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Аппаратура геодезическая спутниковая SinoGNSS T30

Назначение средства измерений

Аппаратура геодезическая спутниковая SinoGNSS T30 (далее - аппаратура) предназначена для определения координат и измерений длин базисов.

Описание средства измерений

Принцип действия аппаратуры основывается на измерении псевдодальностей от фазового центра приёмной антенны аппаратуры до навигационных космических аппаратов (далее - НКА) глобальной навигационной спутниковой системы, положение которых известно с высокой точностью. Измерив псевдодальности до достаточного количества НКА, вычисляется положение аппаратуры в пространстве.

Конструктивно аппаратура представляет собой моноблок, в котором объединены встроенная спутниковая антенна и спутниковый геодезический приёмник. Аппаратура спроектирована для самостоятельного применения в качестве базовой или подвижной станции. Аппаратура оснащена встроенными GSM и радио (УКВ/UHF) модулями для приёма/передачи поправок.

Электропитание аппаратуры осуществляется от двух сменных Li-Ion аккумуляторов питания с возможностью замены одного из них во время работы приемника без выключения питания и остановки работы.

На передней панели корпуса аппаратуры расположен блок управления: пять светодиодных индикатора и две функциональные клавиши, отображающих статус записи данных во внутреннюю память, приема спутникового сигнала, передачи поправок и состояние питания, клавиша управления.

Управление аппаратурой осуществляется с помощью полевого контроллера или непосредственно через блок управления. Принимаемая со спутников информация записывается во внутреннюю память приёмника или контроллера, или на внешний носитель информации.

Аппаратура позволяет принимать следующие типы спутниковых сигналов: GPS: L1CA,

L1C, L2C, L2P, L5; ГЛОНАСС: L1CT, L2CT, L2BT, L3; Galileo: 1, E5, AltBOC, E5a, E5b, E6; Beidou: B1, B2; QZSS: L1 C/A, L1C, L2C, L5, L6; SBAS: L1, L5, IRNSS: L5.

Аппаратура имеет измерительный канал для измерений длин базисов в режимах: «Статика», «Быстрая статика», «Кинематика», «Кинематика в реальном времени (RTK)», «Дифференциальные кодовые измерения (DGPS)», «Кинематика в реальном времени (RTK)» с учетом угла наклона аппаратуры и измерительный канал для определения координат в режиме «Автономный».

Заводской номер аппаратуры в буквенно-числовом формате указывается методом печати на маркировочной табличке, расположенной на задней панели корпуса аппаратуры.

Нанесение знака поверки на средство измерений не предусмотрено.

Общий вид аппаратуры геодезической спутниковой SinoGNSS T30 представлен на рисунке 1.

Общий вид маркировочной таблички с указанием места заводского номера представлен на рисунке 2.

Рисунок 1 - Общий вид аппаратуры геодезической спутниковой SinoGNSS T30

заводского номера

Рисунок 2 - Общий вид маркировочной таблички с указанием места заводского номера

В процессе эксплуатации аппаратура не предусматривает внешних механических или электронных регулировок. Ограничение доступа к узлам аппаратуры обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.

Программное обеспечение

Аппаратура имеет встроенное метрологически значимое программное обеспечение «T30_Firmware», предназначенное для осуществления измерительного процесса. Для постобработки записанных данных на персональном компьютере используется ПО «Compass Solution», для настройки и управления рабочим процессом, хранения и передачи результатов измерений предназначено ПО «Survey Master».

Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов измерений.

Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационное наименование ПО	T30_Firmware	Compass Solution	Survey Master
Номер версии (идентификационный номер ПО)	не ниже 1.3.8	не ниже 1.9.9	не ниже 2.8.2.211227
Цифровой идентификатор ПО	-	-	-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Границы допускаемой абсолютной погрешности измерений длины базиса (при доверительной вероятности 0,95) в режимах, мм - «Статика» и «Быстрая статика»: - в плане - по высоте - «Кинематика» и «Кинематика в реальном времени (RTK)»: - в плане - по высоте - «Дифференциальные кодовые измерения (DGPS)»: - в плане - по высоте - «Кинематика в реальном времени (RTK)» с учетом наклона аппаратуры*: - в плане - по высоте	±2<2,5+0,540-6<D) ±2<5,0+0,540-6<d) ±2<5,0+0,540-6<D) ±2<10,0+0,840-6<D) ±2<250+140-6<D) ±2<500+140-6<d) ±2<13,0+140-6<D+0,7/T) ±2<18,0+140-6<D+0,7/T)
Границы допускаемой абсолютной погрешности определения координат (при доверительной вероятности 0,95) в режиме «Автономный», мм: - в плане - по высоте	±2000 ±3000

Допускаемая средняя квадратическая погрешность измерений длины базиса в режимах, мм: - «Статика» и «Быстрая статика»: - в плане - по высоте - «Кинематика» и «Кинематика в реальном времени (RTK)»: - в плане - по высоте - «Дифференциальные кодовые измерения (DGPS)»: - в плане - по высоте - «Кинематика в реальном времени (RTK)» с учетом наклона аппаратуры1): - в плане - по высоте	2,5+0,540-6<D 5,0+0,540-6<D 5,0+0,540-6<D 10,0+0,8H0-6<D 250+K10-6<D 500+K10-6<D 13,0+1^10-6<D+0,7^T 18,0+K10-6<D+0,7^T
Допускаемая средняя квадратическая погрешность определения координат в режиме «Автономный», мм: - в плане - по высоте	1000 1500
1) - допускается наклон от 0 до 60° Примечание D - измеряемое расстояние, мм. T - угол отклонения вертикальной оси аппаратуры от направления на зенит в градусах

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Количество спутниковых каналов	1198
Условия эксплуатации: - температура окружающего воздуха, °С	от -45 до +75
Напряжение питания постоянного тока, В	от 7 до 28
Габаритные размеры (ДхШхВ), мм, не более	155x155x73
Масса с аккумуляторами, кг, не более	1,2

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Аппаратура геодезическая спутниковая	SinoGNSS T30	1 шт.
Зарядное устройство	-	1 шт.
Кабель Lemo - USB	-	1 шт.
Кабель внешнего питания	-	1 шт.
Кабель Lemo - RS232	-	1 шт.
Антенна УКВ	-	1 шт.
Аккумулятор литий-ионный	-	2 шт.
Кейс	-	1 шт.
Руководство по эксплуатации на русском языке	-	1 экз.

Сведения о методиках (методах) измерений

приведены в разделах:

- 4 «Статическая съемка» «Аппаратура геодезическая спутниковая SinoGNSS T30. Руководство по эксплуатации»;

- 5 «Кинематика в реальном времени (съемка RTK) «Аппаратура геодезическая спутниковая SinoGNSS T30. Руководство по эксплуатации»

- 6 «Основные функции съемки» «Аппаратура геодезическая спутниковая SinoGNSS T30. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для координатно-временных средств измерений, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2831;

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

«Стандарт предприятия. Аппаратура геодезическая спутниковая SinoGNSS T30, ComNav, Technology Ltd., КНР.

Правообладатель

ComNav Technology Ltd., КНР

Юридический адрес: PRC, 201801, Shanghai, Chengliu Middle Rd., No.618, Building 2

Тел.: +86 21 64056796

E-mail: support@comnavtech.com

Изготовитель

ComNav Technology Ltd., КНР

Адрес: PRC, 201801, Shanghai, Chengliu Middle Rd., No.618, Building 2

Тел.: +86 21 64056796

E-mail: support@comnavtech.com

Испытательный центр

Общество с ограниченной ответственностью «Автопрогресс-М»

(ООО «Автопрогресс-М»)

Место нахождения: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1

Юридический адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1

Тел.: +7 (495) 120-03-50

E-mail: info@autoprogress-m.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311195.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «10» июля 2023 г. № 1438

Регистрационный № 89463-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Аппаратура для метрологического обеспечения ВОСП РЭДВ-Ф

Назначение средства измерений

Аппаратура для метрологического обеспечения ВОСП РЭДВ-Ф (далее - аппаратура) предназначена для измерения, воспроизведения и передачи единицы длины волны оптического излучения, калибровки и поверки анализаторов оптического спектра по шкалам длин волн и мощности, используемых для контроля работы волоконно-оптических систем передачи информации (ВОСП) со спектральным уплотнением.

Описание средства измерений

Принцип действия аппаратуры основан на воспроизведении единицы длины волны с помощью узких резонансных пиков оптического излучения интерферометра Фабри-Перо, входящего в состав аппаратуры. Кроме того, в состав аппаратуры входят лазерные источники излучения и источники излучения на основе суперлюминесцентных диодов (СЛД). Поверка и калибровка анализаторов оптического спектра при помощи аппаратуры по шкале длин волн осуществляется по положению в спектре СЛД резонансных пиков оптического излучения интерферометра Фабри-Перо, а по шкале оптической мощности - с помощью опорных лазерных источников с номинальными длинами волн 1310, 1550, 1625 нм.

Конструктивно аппаратура выполнена в прямоугольном металлическом корпусе настольно-переносного типа. Для ограничения доступа внутрь корпуса произведено его пломбирование.

Заводской номер аппаратуры (зав. № 001) в виде цифрового обозначения нанесен печатным способом на задней панели корпуса.

Нанесение знака поверки на аппаратуру не предусмотрено.

Общий вид аппаратуры, схема пломбировки от несанкционированного доступа, обозначения мест нанесения маркировок представлены на рисунке 1.

ЛАЗЕРЫ

FC/APC

СЛД + КЮВЕТА ФАБРИ-ПЕРО

АППАРАТУРА ДЛЯ МЕТРОЛОГИЧЕСКОГО ОБЕСПЕЧЕНИЯ ВОСП РЭДВ-Ф

1250-1650 нм

I___________________

Место нанесения заводского номера

Место пломбирования

Рисунок 1 - Внешний вид аппаратуры

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон воспроизводимых длин волн резонансных пиков оптического излучения, нм	от 1250 до 1650
Пределы допускаемой относительной погрешности воспроизведения длин волн резонансных пиков оптического излучения	± 5 • 10-6
Длины волн лазерных источников излучения (через час после включения) и их допускаемые отклонения, нм	1310 ± 5
	1550 ± 5
	1625 ± 5
Средняя мощность оптического излучения лазерных источников, мВт, не менее	1,0

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Полуширина спектра лазерных источников излучения, пм, не более	1,0
Средняя мощность оптического излучения на выходе кюветы Фабри-Перо, мВт, не менее	0,05
Параметры электрического питания: - напряжение переменного тока, В	220 ± 22
- частота переменного тока, Гц	50 ± 0,5
Габаритные размеры, мм, не более: - высота	100
- ширина	260
- длина	360
Масса, кг, не более	3
Условия эксплуатации: - температура окружающей среды, °С	от +15 до +35
- относительная влажность, %, не более	80
- атмосферное давление, кПа	от 84 до 106

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации аппаратуры печатным способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Аппаратура для метрологического обеспечения ВОСП	РЭДВ-Ф	1 шт.
Сетевой кабель	-	1 шт.
Соединительный оптический кабель FC/PC - FC/APC	-	1 шт.
Руководство по эксплуатации	-	1 экз.

Сведения о методиках (методах) измерений

приведены в руководстве по эксплуатации «Аппаратура для метрологического обеспечения ВОСП РЭДВ-Ф. Руководство по эксплуатации», раздел 7 «Порядок работы».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 5 декабря 2019 г. № 2862 «Об утверждении государственной поверочной схемы для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации».

Правообладатель

Общество с ограниченной ответственностью «ЭкспертЛабс» (ООО «ЭкспертЛабс»)

Юридический адрес: 108811, г. Москва, вн.тер.г. пос. Московский, Киевское ш. 22-й (п. Московский) км, дмвл. 4, стр. 1, эт. 7, ком. № 132

ИНН: 7751508111

Телефон: +7 (495) 975-91-66

E-mail: info@expert-labs.ru

Web-сайт: www.expert-labs.ru

Изготовители

Общество с ограниченной ответственностью «ЭкспертЛабс» (ООО «ЭкспертЛабс»)

Адрес: 108811, г. Москва, вн.тер.г. пос. Московский, Киевское ш. 22-й (п. Московский) км, дмвл. 4, стр. 1, эт. 7, ком. № 132

ИНН: 7751508111

Телефон: +7 (495) 975-91-66

E-mail: info@expert-labs.ru

Web-сайт: www.expert-labs.ru

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГБУ «ВНИИОФИ») Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437-56-33

Факс: +7 (495) 437-31-47

E-mail: vniiofi@vniiofi.ru

Web-сайт: www.vniiofi.ru

Уникальный номер записи в реестре аккредитованных лиц №30003-2014.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «10» июля 2023 г. № 1438

Регистрационный № 89464-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары (танки) стальные прямоугольные несамоходного наливного судна ТК-1202

Назначение средства измерений

Резервуары (танки) стальные прямоугольные несамоходного наливного судна ТК-1202 (далее - танки) предназначены для измерений объема нефти и нефтепродуктов, а также для их приема, отпуска и транспортировки.

Описание средства измерений

Принцип действия танков основан на заполнении их нефтью или нефтепродуктом до произвольного уровня, соответствующего определенному объему, приведенному в градуировочных таблицах резервуаров.

Танки представляют собой стальные сосуды прямоугольной формы с вертикальными, непроницаемыми продольными и поперечными переборками (стенками). Танки отделены от наружной обшивки баржи. Погрузка и выгрузка нефти и нефтепродуктов производится закрытым способом. Трубы для подвода и отвода нефти и нефтепродуктов изготовлены таким образом, что при измерениях уровня жидкости исключена возможность протока или вывода жидкости произвольным образом.

К танкам данного типа относятся танки с заводскими номерами 11, 12, 21, 22, 31, 32, 41, 42, 51, 52, 61, 62. Танки расположены на палубе несамоходного наливного судна ТК-1202 проекта 6.942А.

Общий вид несамоходного наливного судна ТК-1202 представлен на рисунке 1.

Схематичное расположение танков на палубе несамоходного наливного судна ТК-1202 представлено на рисунке 2.

Заводские номера в виде цифровых обозначений, обеспечивающие идентификацию каждого экземпляра средств измерений, нанесены на стенки танков методом окраса. Общий вид замерного люка и место нанесения заводского номера представлены на рисунке 3.

Место нанесения заводского номера

Р и с уно к 3 - Общий вид замерного люка и место нанесения заводского номера

Нанесение знака поверки на танки не предусмотрено.

Метрологические и технические характеристики

Таблица 1- Метрологические характеристики

Наименование характеристики	Значение, для танка зав. №
	11, 12, 61, 62	21, 22, 31, 32, 41, 42, 51, 52
Номинальная вместимость, м3	83	133
Пределы допускаемой относительной погрешности определения вместимости (геометрическим методом), %	± 0,30	± 0,25

Таблица 2- Основные технические характеристики

Наименование характеристики	Значение
Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа	от +5 до +35 от 84,0 до 106,7
Средний срок службы, лет, не менее	40

Знак утверждения типа

наносится на паспорт типографским способом.

Комплектность средства измерений

Таблица 3- Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар (танк) стальной прямоугольный	—	1 шт.
Паспорт	—	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 6 «Устройство и принцип работы» паспорта.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

ГП «Моряковский судоремонтно-судостроительный завод ЗСРП МРФ РСФСР» Юридический адрес: 634516, Томская обл., Томский р-н., с. Моряковский Затон, ул. Ленина, д. 2

Изготовитель

ГП «Моряковский судоремонтно-судостроительный завод ЗСРП МРФ РСФСР» (изготовлены в 1980 г.)

Адрес: 634516, Томская обл., Томский р-н., с. Моряковский Затон, ул. Ленина, д. 2

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ») Адрес: 644116, г. Омск, ул. Северная 24-я, д. 117А

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311670.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «10» июля 2023 г. № 1438

Лист № 1 Регистрационный № 89465-23 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установки для поверки и калибровки уровнемеров КМС-УПУ

Назначение средства измерений

Установки для поверки и калибровки уровнемеров КМС-УПУ (далее - установки), предназначены для передачи единицы уровня (длины) средствам измерений уровня различного принципа действия имитацией изменения уровня жидкости.

Описание средства измерений

Принцип действия установок основан на использовании метода непосредственного сличения показаний поверяемых средств измерений уровня с показаниями, воспроизводимыми прецизионным инкрементным преобразователем линейных перемещений (далее - энкодером) при помощи аппаратно-программного интерфейса.

Конструктивно установки состоят из имитирующей системы и рабочего места оператора, объединённых системой управления. Имитирующая система выполнена единым устройством горизонтальной компоновки и включает в себя линейную часть, неподвижное основание, подвижную часть и вспомогательные узлы.

Линейная часть жестко связана с неподвижным основанием, обеспечивающим крепление поверяемых уровнемеров посредством установочной плиты, при этом плоскость установочной плиты перпендикулярна горизонтально расположенной оси линейной части. Подвижная часть с закреплённой отражающей поверхностью или контактным приспособлением перемещается плоскопараллельно относительно установочной плиты неподвижного основания вдоль линейной части. Определение положения подвижной части реализуется с использованием бесконтактной системы магнитного энкодера и системы управления. Энкодер состоит из магнитной ленты, расположенной вдоль линейной части, и считывающей головки, жестко закреплённой на подвижной части. Система управления осуществляет позиционирование подвижной части относительно неподвижного основания посредством специализированного ПО, и обеспечивает сбор информации и отображение её на экране ПК.

Воспроизводимая имитирующей системой единица уровня может иметь любое заданное системой управления значение в пределах диапазона измерений установок.

Установки могут быть оборудованы дополнительными приспособлениями для поверки средств измерений уровня различного принципа действия: для поверки уровнемеров с гибкими и жесткими волноводами - системой поддержки и натяжения, для поверки радарных уровнемеров - экраном для поглощения радиоволнового излучения и отражающим щитом, для поверки поплавковых уровнемеров - узлом для крепления поплавка, для поверки буйковых уровнемеров - стойкой для установки и настройки уровнемера, набором специализированных грузов и подвесов. Наличие приспособлений определяется при заказе.

Обозначение модификаций установок имеет следующий вид и включает в себя:

KMC-yny    -X     -L _|     -Y

• - обозначение типа_______________________________

• - исполнение (в соответствии с таблицей 2):

А

Б

В______________________________________________

• - диапазон измерений уровня, м_________________________________________

• - наличие дополнительных приспособлений (опций) для поверки:

Т - ёмкостных или волноводных уровнемеров (тросовых или стержневых);

П - поплавковых уровнемеров;

К - уровнемеров с коаксиальными зондами;

Б - буйковых уровнемеров;

Э - радарных уровнемеров.

Общий вид установок изображён на рисунках 1 - 3.

9

5

Рисунок 1 - Общий вид установки при поверке волноводных уровнемеров

1 - рабочее место оператора; 2 - линейная часть; 3 - подвижная часть; 4 - неподвижное основание; 5 - плита установочная; 6 - контактное приспособление; 7 - стойка поддержки;

8 - поверяемый прибор; 9 - шильд-панель (место нанесения заводского номера, даты изготовления и метрологических характеристик установки).

1

6

3

9

5

8

4

2

7

Рисунок 2 - Общий вид установки при поверке радарных уровнемеров

1 - рабочее место оператора; 2 - линейная часть; 3 - подвижная часть; 4 - неподвижное основание; 5 - плита установочная; 6 - отражающая поверхность; 7 - экран для поглощения радиоволнового излучения и усечения луча; 8 - поверяемый прибор; 9 - шильд-панель (место нанесения заводского номера, даты изготовления и метрологических характеристик установки).

9

1

8

7

2

5

Рисунок 3 - Общий вид установки при поверке поплавковых уровнемеров

1 - рабочее место оператора; 2 - линейная часть; 3 - подвижная часть; 4 - неподвижное основание; 5 - плита установочная; 6 - контактное приспособление; 7 - стойка поддержки; 8 - поверяемый прибор; 9 - шильд-панель (место нанесения заводского номера, даты изготовления и метрологических характеристик установки).

Знак поверки на СИ не наносится.

Знак утверждения типа и заводской номер, состоящий из букв КМС и 7 цифр, наносятся на маркировочные таблички, закрепляемые на корпус системы управления рабочего места оператора и подвижную часть установки.

Программное обеспечение

В установках используется программное обеспечение (далее - ПО) АРМ-КМС-УПУ. ПО устанавливается на персональный компьютер системы управления установками. Метрологические характеристики установок нормированы с учетом влияния ПО.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.0772014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1- Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование	АРМ-КМС-УПУ
Номер версии (идентификационный номер)	не ниже 1.0.0.0
Идентификационное наименование метрологически значимой части ПО	kms-lvl.so
Цифровой идентификатор метрологический значимой части (алгоритм CRC32)	0xA6D409AC

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики КМС-УПУ

Исполнение установки	Дискретность измерений уровня, мм	Пределы допускаемой абсолютной погрешности измерений уровня, мм	Диапазон измерений уровня, мм
А	0,02	± 0,3	от 0 до 30000
Б		± 0,5
В		± 1,0
Примечание - Диапазон измерений уровня зависит от заказа и указывается в эксплуатационной документации.

Таблица 3 - Технические характеристики КМС-УПУ

Наименование параметра	Значение параметра
Габаритные размеры (длина х ширина х высота), мм, не более	32500 х 4000 х 2050
Масса, кг, не более	1500
Напряжение питания переменного однофазного тока, В	220 ± 22
Частота переменного тока, Гц	50 ± 1
Потребляемая мощность, кВт, не более	2
Рабочие условия эксплуатации: - температура окружающего воздуха, °С	20 ± 5
- относительная влажность воздуха, %,	от 30 до 80
- атмосферное давление, кПа	от 84 до 106
- изменение температуры окружающего воздуха в помещении в течение часа, °C, не более	1
- максимальная разность температур в различных точках линейной части, °C, не более	2
Примечание - Габаритные размеры и масса установок зависят от диапазона измерений и
указываются в эксплуатационной документации.

Знак утверждения типа наносится

на титульные листы эксплуатационной документации типографским способом, а также трафаретным способом на корпус системы управления рабочего места оператора и подвижную часть установки.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество, шт. (экз)
Установка для поверки и калибровки уровнемеров	КМС-УПУ	1
USB-накопитель с дистрибутивом ПО	АРМ-КМС-УПУ	1
Руководство по эксплуатации	РСЛМ.441000.141ХХ*.000.00РЭ	1
Формуляр	РСЛМ.441000.141ХХ*.000.00ФО	1

Наименование	Обозначение	Количество, шт. (экз)
Руководство пользователя ПО «АРМ-УПУ»	РСЛМ.441000.141ХХ*.000.00РП	1
Комплект монтажных частей**	-	1
Комплект инструмента и принадлежностей**	-	1
Комплект тары	-	1
Примечания: * - Порядковый регистрационный номер. ** - Наличие зависит от заказа.

Сведения о методиках (методах) измерений

приведены в разделе 2 «Использование по назначению» руководства по эксплуатации РСЛМ.441000.141ХХ*.000.00РЭ.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;

РСЛМ.401164.002 ТУ «Установки для поверки и калибровки уровнемеров КМС-УПУ. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «Комплексные метрологические системы» (ООО «КМС»)

Юридический адрес: 454138, Челябинская обл., Челябинск г., Молодогвардейцев ул., д. 15А, оф. 4

ИНН: 7448232303

Телефон: +7 (912) 306-64-00

E-mail: tdn@kmscompany.ru

Изготовитель

Общество с ограниченной ответственностью «Комплексные метрологические системы» (ООО «КМС»)

Адрес: 454138, Челябинская обл., Челябинск г., Молодогвардейцев ул., д. 15А, оф. 4

ИНН: 7448232303

Телефон: +7 (912) 306-64-00

E-mail: tdn@kmscompany.ru

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел.: +7 (495) 437-55-77, факс: +7 (495) 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «10» июля 2023 г. № 1438

Лист № 1 Регистрационный № 89466-23                                           Всего листов 3

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуар стальной вертикальный цилиндрический РВСП-2000

Назначение средства измерений

Резервуар стальной вертикальный цилиндрический РВСП-2000 (далее - резервуар) предназначен для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.

Описание средства измерений

Резервуар представляет собой стальной сосуд с днищем и крышей, оборудованный приемо-раздаточными патрубками, технологическими люками и плавающим покрытием. Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные патрубки.

Заводской номер резервуара в виде цифрового обозначения, состоящего из арабской цифры, нанесен аэрографическим способом на цилиндрическую стенку резервуара и типографским способом в паспорт.

Резервуар РВСП-2000 с заводским № 2 расположен: г. Воронеж, ул. Димитрова, 134, АО «Воронежнефтепродукт».

Пломбирование резервуара не предусмотрено.

Нанесение знака поверки на средство измерений не предусмотрено.

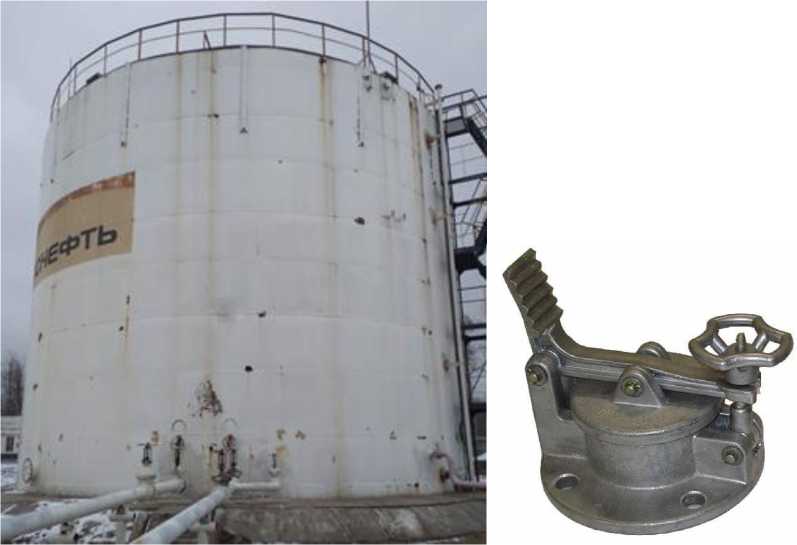

Общий вид резервуара и замерного люка представлен на рисунке 1.

Рисунок 1 - Общий вид резервуара и замерного люка РВСП-2000

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м3	2000
Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), %	±0,20

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Средний срок службы, лет	30
Условия эксплуатации: - температура окружающего воздуха, оС - атмосферное давление, кПа	от -50 до +50 от 84,0 до 106,7

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной вертикальный цилиндрический	РВСП-2000	1 шт.
Паспорт	-	1 экз.

Сведения о методиках (методах) измерений приведены в пункте 7 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Люберецкий участок МСТ «Стальконструкция»

Юридический адрес: г. Люберцы

Изготовитель

Люберецкий участок МСТ «Стальконструкция» (изготовлен в 1964 г.)

Адрес: г. Люберцы

Испытательный центр

Общество с ограниченной ответственностью «Сибирская интернет компания»

(ООО ИК «СИБИНТЕК»)

Юридический адрес: 117152, г. Москва, Загородное ш., д. 1, стр. 1

Адрес места осуществления деятельности: 443096, г. Самара, ул. Мичурина, д. 52

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312187.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «10» июля 2023 г. № 1438

Лист № 1 Регистрационный № 89467-23                                            Всего листов 3

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуар стальной вертикальный цилиндрический РВСП-3000

Назначение средства измерений

Резервуар стальной вертикальный цилиндрический РВСП-3000 (далее - резервуар) предназначен для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.

Описание средства измерений

Резервуар представляет собой стальной сосуд с днищем и крышей, оборудованный приемо-раздаточными патрубками, технологическими люками и плавающим покрытием. Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные патрубки.

Заводской номер резервуара в виде цифрового обозначения, состоящего из арабских цифр, нанесен аэрографическим способом на цилиндрическую стенку резервуара и типографским способом в паспорт.

Резервуар РВСП-3000 с заводским № 29 расположен: г. Воронеж, ул. Димитрова, 134, АО «Воронежнефтепродукт».

Пломбирование резервуара не предусмотрено.

Нанесение знака поверки на средство измерений не предусмотрено.

Общий вид резервуара и замерного люка представлен на рисунке 1.

Рисунок 1 - Общий вид резервуара и замерного люка РВСП-3000

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м3	3000
Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), %	±0,20

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Средний срок службы, лет	30
Условия эксплуатации: - температура окружающего воздуха, оС - атмосферное давление, кПа	от -50 до +50 от 84,0 до 106,7

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной вертикальный цилиндрический	РВСП-3000	1 шт.
Паспорт	-	1 экз.

Сведения о методиках (методах) измерений приведены в пункте 7 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Акционерное общество «АП Саратовский завод резервуарных металлоконструкций» (АО «АП РМК»)

ИНН 6453009475

Юридический адрес: 410052, г. Саратов, пр-кт имени 50 лет Октября, д. 134

Изготовитель

Акционерное общество «АП Саратовский завод резервуарных металлоконструкций» (АО «АП РМК»)

ИНН 6453009475

Адрес: 410052, г. Саратов, пр-кт имени 50 лет Октября, д. 134

Испытательный центр

Общество с ограниченной ответственностью «Сибирская интернет компания»

(ООО ИК «СИБИНТЕК»)

Юридический адрес: 117152, г. Москва, Загородное ш., д. 1, стр. 1

Адрес места осуществления деятельности: 443096, г. Самара, ул. Мичурина, д. 52

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312187.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «10» июля 2023 г. № 1438

Лист № 1 Регистрационный № 89468-23 Всего листов 3

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуар стальной вертикальный цилиндрический РВС-5000

Назначение средства измерений

Резервуар стальной вертикальный цилиндрический РВС-5000 (далее - резервуар) предназначен для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.

Описание средства измерений

Резервуар представляет собой стальной сосуд с днищем и крышей, оборудованный приемо-раздаточными патрубками и технологическими люками. Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные патрубки.

Заводской номер резервуара в виде цифрового обозначения, состоящего из арабской цифры, нанесен аэрографическим способом на цилиндрическую стенку резервуара и типографским способом в паспорт.

Резервуар РВС-5000 с заводским № 7 расположен: Оренбургская обл., Грачевский р-н, АО «Оренбургнефть», УПН «Покровская».

Пломбирование резервуара не предусмотрено.

Нанесение знака поверки на средство измерений не предусмотрено.

Общий вид резервуара и замерного люка представлен на рисунке 1.

Рисунок 1 - Общий вид резервуара и замерного люка РВС-5000

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м3	5000
Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), %	±0,10

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Средний срок службы, лет	30
Условия эксплуатации: - температура окружающего воздуха, оС - атмосферное давление, кПа	от -50 до +50 от 84,0 до 106,7

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной вертикальный цилиндрический	РВС-5000	1 шт.
Паспорт	-	1 экз.

Сведения о методиках (методах) измерений приведены в пункте 7 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Общество с ограниченной ответственностью «Производственная компания «Красный Яр» (ООО «ПК «Красный Яр»)

ИНН 5433178882

Юридический адрес: 630533, Новосибирская обл., Новосибирский р-н, п. Красный Яр, Промышленная тер., зд. 1, помещ. 1

Изготовитель

Общество с ограниченной ответственностью «Производственная компания «Красный Яр» (ООО «ПК «Красный Яр»)

ИНН 5433178882

Адрес: 630533, Новосибирская обл., Новосибирский р-н, п. Красный Яр, Промышленная тер., зд. 1, помещ. 1

Испытательный центр

Общество с ограниченной ответственностью «Сибирская интернет компания»

(ООО ИК «СИБИНТЕК»)

Юридический адрес: 117152, г. Москва, Загородное ш., д. 1, стр. 1

Адрес места осуществления деятельности: 443096, г. Самара, ул. Мичурина, д. 52

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312187.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «10» июля 2023 г. № 1438

Лист № 1 Регистрационный № 89469-23                                          Всего листов 3

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуар стальной вертикальный цилиндрический РВС-5000

Назначение средства измерений

Резервуар стальной вертикальный цилиндрический РВС-5000 (далее - резервуар) предназначен для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.

Описание средства измерений

Резервуар представляет собой стальной сосуд с днищем и крышей, оборудованный приемо-раздаточными патрубками и технологическими люками. Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные патрубки.

Заводской номер резервуара в виде цифрового обозначения, состоящего из арабских цифр, нанесен аэрографическим способом на цилиндрическую стенку резервуара и типографским способом в паспорт.

Резервуар РВС-5000 с заводским № 201 расположен: Самарская обл., Нефтегорский р-н, АО «Оренбургнефть», ДНС «Нефтегорская».

Пломбирование резервуара не предусмотрено.

Нанесение знака поверки на средство измерений не предусмотрено.

Общий вид резервуара и замерного люка представлен на рисунке 1.

Рисунок 1 - Общий вид резервуара и замерного люка РВС-5000

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м3	5000
Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), %	±0,10

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Средний срок службы, лет	30
Условия эксплуатации: - температура окружающего воздуха, оС - атмосферное давление, кПа	от -50 до +50 от 84,0 до 106,7

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной вертикальный цилиндрический	РВС-5000	1 шт.
Паспорт	-	1 экз.

Сведения о методиках (методах) измерений приведены в пункте 7 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Закрытое акционерное общество «ТК 122 ЭМЗ» (ЗАО «ТК 122 ЭМЗ»)

ИНН 7805204056

Юридический адрес: 198216, г. Санкт-Петербург, Ленинский пр-кт, д. 131, лит. А, помещ. 6-н

Изготовитель

Закрытое акционерное общество «ТК 122 ЭМЗ» (ЗАО «ТК 122 ЭМЗ»)

ИНН 7805204056

Юридический адрес: 198216, г. Санкт-Петербург, Ленинский пр-кт, д. 131, лит. А, помещ. 6-н

Адрес места осуществления деятельности: 195027, г. Санкт-Петербург, ул. Магнитогорская, д.51, лит. Ж

Испытательный центр

Общество с ограниченной ответственностью «Сибирская интернет компания»

(ООО ИК «СИБИНТЕК»)

Юридический адрес: 117152, г. Москва, Загородное ш., д. 1, стр. 1

Адрес места осуществления деятельности: 443096, г. Самара, ул. Мичурина, д. 52 Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312187.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «10» июля 2023 г. № 1438

Лист № 1 Регистрационный № 89470-23 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Аппаратура геодезическая спутниковая многочастотная БАЗИС-3

Назначение средства измерений

Аппаратура геодезическая спутниковая многочастотная БАЗИС-3 (далее - аппаратура) предназначена для измерений приращений координат и геодезических определений относительного местоположения объектов.

Описание средства измерений

Принцип действия аппаратуры основан на измерении параметров навигационных сигналов глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС в частотных диапазонах L1OF, L2OF, L3OC; GPS в частотных диапазонах L1, L1C, L2C, L5; Galileo в частотных диапазонах E1, E5a, E5b, E6; BeiDou в частотных диапазонах B1, B2, B3; SBAS в частотных диапазонах L1, L5; QZSS в частотных диапазонах L1 C/A, L2C, L5; IRNSS в частотном диапазоне L5 и их последующей обработке. Принятый широкополосный сигнал преобразуется, фильтруется, оцифровывается и распределяется по 874 параллельным каналам. Процессор аппаратуры контролирует процесс отслеживания сигнала.

Конструктивно аппаратура представляет собой модульную систему, состоящую из спутниковой геодезической антенны и приёмника радиосигналов. В корпусе приёмника радиосигналов расположены: модули беспроводной технологии Bluetooth®, Wi-Fi®, модуль 4G/LTE, 1 Вт УВЧ приемопередатчик диапазона 406-470 МГц; приемник ГНСС сигналов, модуль обработки и хранения информации; модуль управления, индикации и вывода информации; инерциальный измерительный модуль, а также Li-Ion аккумулятор. Аппаратура осуществляет непрерывный прием и обработку сигналов со спутников космических навигационных систем. Данные съемки накапливаются во внутренней памяти. Связь с внешними устройствами осуществляется через два высокоскоростных порта USB 2.0: Host и Device, порт Ethernet (LAN) а также через модули беспроводных каналов приема/передачи данных Bluetooth®, Wi-Fi® и 4G/LTE. Имеется возможность подключения внешнего источника электропитания.

На передней панели аппаратуры расположены:

- одиннадцать светодиодных индикаторов: ВКЛ./ВЫКЛ. показывает статус ВКЛ./ВЫКЛ. устройства; БАТАРЕЯ показывает статус заряда батареи; ПИТАНИЕ показывает статус подключения к внешнему источнику питания; 3GLTE показывает статус состояния подключения к сотовой сети; BLUETOOTH показывает статус состояния Bluetooth соединения; WiFi показывает статус состояния Wi-Fi соединения; УВЧ показывает статус состояния встроенного УВЧ-приемопередатчика; СЕТЬ показывает статус подключения аппаратуры к локальной сети LAN; СПУТНИКИ показывает статус отслеживаемых спутников и систем; ПОЗИЦИЯ показывает текущий статус режима расчета местоположения аппаратуры; ЗАПИСЬ показывает статус режима записи данных во внутреннюю память устройства;

- четыре кнопки: ВКЛ./ВЫКЛ. для включения и выключения аппаратуры, BLUETOOTH для включения и выключения модуля беспроводной связи, WiFi для включения и выключения WiFi модуля, ЗАПИСЬ для включения и выключения режима записи данных;

- таблица состояний аппаратуры.

На задней панели аппаратуры расположены:

- шесть разъемов: для подключения внешнего источника питания, microSim для установки SIM-карты, microSD для установки SD-карты, и два USB порта для высокоскоростного обмена данными, а также Ethernet порт для подключения аппаратуры к локальной сети (LAN).

На боковых панелях аппаратуры располагаются: справа два разъема - внешней ГНСС антенны и модуля 4G/LTE; слева три разъема - Bluetooth® модуля, Wi-Fi® модуля, УВЧ приемопередатчика.

В процессе эксплуатации аппаратура не предусматривает внешних механических или электронных регулировок. Пломбирование крепёжных винтов корпуса аппаратуры не предусмотрено, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.

Заводской номер размещается на нижней панели корпуса аппаратуры в числовом формате в виде наклейки типографским способом.

Нанесение знака поверки на аппаратуру не предусмотрено.

Общий вид аппаратуры приведен на рисунке 1. Общий вид аппаратуры со стороны нижней панели с указанием места нанесения знака утверждения типа и места размещения заводского номера приведен на рисунке 2. Общий вид контроллера полевого приведен на рисунке 3.

Рисунок 1 - Общий вид аппаратуры

Рисунок 2 - Общий вид смарт-антенны со стороны нижней панели с указанием места нанесения знака утверждения типа

Программное обеспечение

Для управления аппаратурой используется встроенное программное обеспечение (далее - ПО) «TRIUMPH-3 firmware», осуществляющее взаимодействие узлов аппаратуры, обработку измерительной информации и ее экспорт по интерфейсным каналам. Для управления процессом измерения используется одна из программ: «J-FIELD EDITION», «J-MOBILE RU EDITION» или «NETVIEW&MODEM RU EDITION». В комплекте с аппаратурой поставляется одно из ПО постобработки: «GIODIS RU EDITION» или «JUSTIN RU EDITION», эти программы предназначены для высокоточной обработки измерений. Средства для программирования или изменения метрологически значимых функций отсутствуют.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	TRIUMPH-3 firmware	J-FIELD EDITION	J-MOBILE RU EDITION	NETVIEW& MODEM RU EDITION	JUSTIN RU EDITION	GIODIS RU EDITION
Номер версии (идентификационный номер) ПО	3.6.0 и выше	1.10.3 и выше	4.3 и выше	2.1.2.2 и выше	2.107.142. 31 и вы ше	1.5.13.02 и выше

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение характеристики
Режимы «Статика» и «Быстрая статика» 1) Доверительные границы абсолютной погрешности измерений длины базиса при доверительной вероятности 0,95, мм - в плане - по высоте	±2<2,5+0,440aD) 2) ±2<4,0+0,540aD) 2)
Режимы «Кинематика с постобработкой» и «Кинематика в реальном времени (RTK)» 1) 3) Доверительные границы абсолютной погрешности измерений длины базиса при доверительной вероятности 0,95, мм - в плане - по высоте	±2<5,0+0,540aD) 2) ±2<8,0+0,840aD) 2)
Примечание: 1) Диапазон работы режима от 0,07 до 30 км, заявленные точностные характеристики достигаются при одновременном приеме сигналов ГНСС ГЛОНАСС и GPS. 2) где D - измеряемое расстояние, мм. 3) При работе аппаратуры в режимах «Кинематика с постобработкой» и «Кинематика в реальном времени (RTK)» необходима базовая станция, метрологические характеристики которой должны быть не хуже, чем метрологические характеристики аппаратуры.

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение характеристики
Количество каналов	874
Принимаемые сигналы	GPS L1, L1C, L2C, L5 GLONASS L1OF, L2OF, L3OC Galileo E1, E5a, E5b, E6 QZSS L1 C/A, L2C, L5 BeiDou B1, B2, B3 SBAS L1, L5 IRNSS L5
Источник электропитания от внешнего источника, В от внутренней Li-Ion аккумуляторной батареи, В	от 10 до 30 7,2±0,5
Диапазон рабочих температур, °С	от -45 до +70
Габаритные размеры, мм, не более длина ширина высота	182 96 78
Масса, кг, не более	1,25

Знак утверждения типа

наносится на нижнюю панель аппаратуры в виде наклейки и на титульный лист руководства по эксплуатации и паспорта типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность аппаратуры

Наименование	Обозначение	Количество
1 Аппаратура геодезическая спутниковая многочастотная в составе:	БАЗИС-3	1 комплект
1.1 Приемник геодезический многочастотный	-	1 шт.
1.2 GNSS-антенна внешняя, типа RingAntG3T и/или RingAnt-G5T, и/или RingAnt-DM, и/или GrAntG3T, и/или GrAnt-G5T, TriAnt и/или ChokeRing 1)1		1 шт.
1.3 Кабель антенный 3 и/или 5, и/или 10, и/или 30 метров SMA/TNC RA п	-	1 шт.
1.4 Кабель электропитания DC, ODU-5/SAE 0.33 метра	-	1 шт.
1.5 Удлинитель кабеля электропитания SAE/SAE 1.8 метров		1 шт.
1.6 Внешний источник питания, DT 1212 |(	-	1 шт.
1.7 Кабель передачи данных в компьютер (для порта RS-232)	-	1 шт.
1.8 Кабель передачи данных в компьютер (для порта USB) 1)1	-	1 шт.
1.9 Кабель передачи данных в компьютер (для порта Internet) 1)1	-	1 шт.
1.10 Кейс транспортировочный 1)1	-	1 шт.
1.11 Контроллер полевой HCE600 1)1	-	1 шт.
1.12 Программное обеспечение «JUSTIN RU EDITION» и/или «GIODIS RU EDITION» ''	-	1 шт.

Продолжение таблицы 4

Наименование	Обозначение	Количество
2 Аппаратура геодезическая спутниковая многочастотная БАЗИС-3. Руководство по эксплуатации	-	1 экз.
3 Аппаратура геодезическая спутниковая многочастотная БАЗИС-3. Паспорт	-	1 экз.
1)1 По заказу пользователя.

Сведения о методиках (методах) измерений

приведены в разделе «Сбор данных» в документе «Аппаратура геодезическая спутниковая многочастотная БАЗИС-3. Руководство по эксплуатации»

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 29 декабря 2018 г. № 2831 «Об утверждении Государственной поверочной схемы для координатно-временных измерений»;

Аппаратура геодезическая спутниковая многочастотная БАЗИС-3. Технические условия. ТУ 26.51.1-006-02570411-2022.

Правообладатель

Акционерное общество «Экспериментальный   оптико-механический   завод»

(АО «ЭОМЗ»)

ИНН 7709909906

Юридический адрес: 109004, г. Москва, Шелапутинский пер., д. 6, стр. 3 Изготовитель

Акционерное общество «Экспериментальный   оптико-механический   завод»

(АО «ЭОМЗ»)

ИНН 7709909906

Адрес: 109004, г. Москва, Шелапутинский пер., д. 6, стр. 3

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона

ФГУП ВНИИФТРИ
