УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» июля 2025 г. № 1180

Регистрационный № 95699-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная учета электроэнергии (АИИС КУЭ) филиала АО «Концерн «Калининская атомная станция»

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) филиала АО «Концерн Росэнергоатом» «Калининская атомная станция» (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, автоматизированного сбора, обработки, хранения информации, формирования отчетных документов и передачи полученной информации заинтересованным организациям в рамках согласованного регламента.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную трехуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

• 1- й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

• 2- й уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий в себя сервер филиала АО «Концерн Росэнергоатом» «Калининская атомная станция», программное обеспечение (ПО) «Пирамида 2.0», устройство синхронизации времени (УСВ), каналообразующую аппаратуру, автоматизированные рабочие места (АРМ), технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.

• 3- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер АО «Концерн Росэнергоатом», ПО «Пирамида 2.0», УСВ, каналообразующую аппаратуру, АРМ, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мгновенных значений мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на сервер филиала АО «Концерн Росэнергоатом» «Калининская атомная станция», где осуществляется обработка измерительной информации, в частности вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, формирование и хранение поступающей информации, оформление отчетных документов.

Далее информация при помощи технических средств приема-передачи данных поступает на сервер АО «Концерн Росэнергоатом», где осуществляется обработка, формирование и хранение поступающей информации, оформление отчетных документов.

Также уровень ИВК может принимать измерительную информацию в виде xml-файлов установленных форматов от ИВК прочих АИИС КУЭ, зарегистрированных в Федеральном информационном фонде, и передавать всем заинтересованным субъектам оптового рынка электроэнергии (ОРЭ).

От сервера АО «Концерн Росэнергоатом» информация в виде xml-файлов установленных форматов поступает на АРМ уровня ИВК по корпоративному каналу связи.

Передача информации от АРМ уровня ИВК в программно-аппаратный комплекс АО «АТС» с электронной подписью субъекта ОРЭ, в филиал АО «СО ЕЭС» и в другие смежные субъекты ОРЭ осуществляется по электронной почте в виде xml-файлов установленных форматов в соответствии с приложением 11.1.1 «Формат и регламент предоставления результатов измерений, состояний объектов измерений в АО «АТС», АО «СО ЕЭС» и смежным субъектам» к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). СОЕВ обеспечивает синхронизацию шкал времени всех компонентов системы с национальной шкалой времени UTC(SU).

В качестве основного источника синхронизации используются сигналы глобальной навигационной спутниковой системы ГЛОНАСС, по которым синхронизируются УСВ уровней ИВК и ИВКЭ, обеспечивающие формирование и передачу шкалы времени, синхронизированной с национальной шкалой координированного времени РФ UTC(SU).

В качестве резервного источника синхронизации используются NTP-серверы ФГУП «ВНИИФТРИ» (первого уровня, Stratum 1), обеспечивающие передачу информации о точном времени через глобальную сеть Интернет. По данным NTP-серверам, по NTP протоколу синхронизируются сервер филиала АО «Концерн Росэнергоатом» «Калининская атомная станция» и сервер АО «Концерн Росэнергоатом». Таким образом обеспечивается постоянное обновление данных о текущем значении времени на всех компонентах АИИС КУЭ. Резервный источник синхронизации используется при выходе из строя основного.

Сравнение шкал времени счетчиков и сервера филиала АО «Концерн Росэнергоатом» «Калининская атомная станция» осуществляется во время сеанса связи со счетчиками, но не реже одного раза в 30 мин. Корректировка шкал времени счетчиков производится при расхождении шкал времени счетчиков и сервера филиала АО «Концерн Росэнергоатом» «Калининская атомная станция» более ±2 с.

Журналы событий счетчиков и серверов отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на средство измерений не предусмотрено. Маркировка заводского номера АИИС КУЭ филиала АО «Концерн Росэнергоатом» «Калининская атомная станция» наносится на этикетку, расположенную на тыльной стороне сервера филиала АО «Концерн Росэнергоатом» «Калининская атомная станция», типографским способом. Дополнительно заводской номер 908 указывается в формуляре.

Программное обеспечение

В АИИС КУЭ используется ПО «Пирамида 2.0». ПО «Пирамида 2.0» обеспечивает защиту измерительной информации паролями в соответствии с правами доступа. Метрологически значимая часть ПО «Пирамида 2.0» указана в таблице 1. Уровень защиты ПО «Пирамида 2.0» от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО «Пирамида 2,0»

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Binary Раск Controls.dll	Check Data Integrity.dll	Coml ECFunc-tions.dll	ComMod-busFunc-tions.dll	Com StdFunc-tions.dll	DateTime-Pro-cessing.dll	Safe Values DataUp-date.dll	Simple Verify Data Statuses, dll	Summary Check CRC.dll	Values DataProc essing.dll
Номер версии (идентификационный номер) ПО	не ниже 10.8
Цифровой идентификатор ПО	ЕВ1984Е 0072ACF Е1С7972 69B9DB1 5476	E021CF 9C974D D7EA91 219B4D 4754D5 C7	BE77C56 55C4F19F 89A1B412 63A16CE 27	AB65EF4 B617E4F7 86CD87B 4A560FC9 17	EC9A864 71F3713E 60C1DA D056CD6 E373	D1C26A2 F55C7FEC FF5CAF8 B1C056F A4D	B6740D34 19A3BC1 A4276386 0BB6FC8 AB	61C1445 BB04C7 F9BB42 44D4A0 85C6A3 9	EFCC55E 91291DA 6F805979 32364430 D5	013E6FE 1081A4 CF0C2D E95F1B B6EE64 5
Алгоритм вычисления цифрового идентификатора ПО	MD5

Метрологические и технические характеристики

Состав измерительных каналов (ИК) и их основные метрологические и технические характеристики приведены в таблицах 2, 3.

Таблица 2 - Состав ИК Л И ИС КУЭ и их

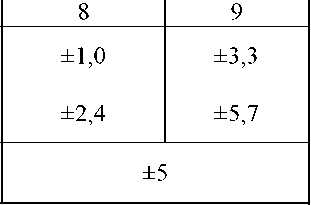

Номер ИК	Наименование точки измерений	Измерительные компоненты				Сервер	Вид электроэнергии	Метрологические характеристики ИК
		ТТ	TH	Счетчик	УСВ			Границы допускаемой основной относительной погрешности (±5), %	Границы допускаемой относительной погрешности в рабочих условиях (±5), %
1	2	3	4	5	6	7	8	9	10
1	ТГ 1	ТШВ-24 УЗ Кл.т. 0,5S 30000/5 Per. № 93250-24 Фазы: А; В; С	OSES 24D Кл.т. 0,2 24000/л/3/100/л/3 Per. №48526-11 Фазы: А; В; С	A1802RAL-P4G-DW-4 Кл.т. 0,28/0,5 Per. № 31857-11	УССВ-2 Per. № 89968-23 УССВ-2 Per. № 54074-13	Серверы, совместимые с платформой х86-х64	Активная Реактивная	1,0 2,0	2,9 4,7
2	ТГ2	ТШВ-24 УЗ Кл.т. 0,5S 30000/5 Per. № 93250-24 Фазы: А; В; С	GSES 24D Кл.т. 0,2 24000/л/3/100/л/3 Per. №48526-11 Фазы: А; В; С	A1802RAL-P4G-DW-4 Кл.т. 0,28/0,5 Per. № 31857-11			Активная Реактивная	1,0 2,0	2,9 4,7
3	ТГЗ	ТШВ-24 УЗ Кл.т. 0,5S 30000/5 Per. № 93250-24 Фазы: А; В; С	GSES 24D Кл.т. 0,2 24000/л/3/100/л/3 Per. №48526-11 Фазы: А; В; С	A1802RAL-P4G-DW-4 Кл.т. 0,28/0,5 Per. № 31857-11			Активная Реактивная	1,0 2,0	2,9 4,7
4	ТГ4	GSR Кл.т. 0,2S 30000/5 Per. № 25477-08 Фазы: А; В; С	TJC 7.0-G Кл.т. 0,2 24000/л/3/100/л/3 Per. №49111-12 Фазы: А; В; С	A1802RALXQV- P4GB-DW-4 Кл.т. 0,28/0,5 Per. № 31857-06			Активная Реактивная	0,6 1,1	1,5 3,1

1	2	3	4	5	6	7	8	9	10
15	ВЛ ПО кВ ЦО Д-2	ТОГФ-110 Кл.т. 0,28 1000/1 Per. №61432-15 Фазы: А; В; С	ЗНОГ-110 Кл.т. 0,2 110000/л/3/100/х/3 Per. №61431-15 Фазы: А; В; С	A1802RALQ- P4GB-DW-4	УССВ-2 Per. № 89968-23	Серверы, совместимые с	Активная	0,6	1,5
	(ПСЦОД)		ЗНОГ-110 Кл.т. 0,2 110000/л/3/100/х/3 Per. №61431-15 Фазы: А; В; С	Кл.т. 0,28/0,5 Per. № 31857-11	УССВ-2 Per. № 54074-13	платформой х86-х64	Реактивная	1,1	2,5
Пределы смещений шкалы времени СОЕВ АИИС КУЭ относительно национальной шкалы времени UTC(SU)									±5 с

Примечания:

• 1 В качестве характеристик погрешности ИК установлены границы допускаемой относительной погрешности ИК при доверительной вероятности, равной 0,95.

• 2 Характеристики погрешности ИК указаны для измерений активной и реактивной электроэнергии на интервале времени 30 мин.

• 3 Погрешность в рабочих условиях указана для силы тока 2 % от 1ном; созф = 0,8инд.

• 4 Допускается замена ТТ, TH и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик. Допускается замена УСВ на аналогичные утвержденного типа, а также замена серверов без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО). Замена оформляется техническим актом в установленном собственником АИИС КУЭ порядке. Технический акт хранится совместно с настоящим описанием типа АИИС КУЭ как его неотъемлемая часть.

Таблица 3 - Основные технические характеристики ИК

Наименование характеристики	Значение
Количество ИК	15
Нормальные условия: параметры сети:
напряжение, % от Uном	от 95 до 105
сила тока, % от Iном	от 1 до 120
коэффициент мощности cosф	0,9
частота, Гц	от 49,8 до 50,2
температура окружающей среды, °С	от +15 до +25
Условия эксплуатации: параметры сети:
напряжение, % от ином	от 90 до 110
сила тока, % от 1ном	от 1 до 120
коэффициент мощности cosф	от 0,5 до 1,0
частота, Гц	от 49,6 до 50,4
температура окружающей среды в месте расположения ТТ и ТН, °С	от -45 до +40
температура окружающей среды в месте расположения счетчиков, °С	от 0 до +40
температура окружающей среды в месте расположения серверов, °С	от +15 до +25
Надежность применяемых в АИИС КУЭ компонентов: для счетчиков:
среднее время наработки на отказ, ч, не менее	120000
среднее время восстановления работоспособности, ч	72
для УСВ типа УССВ-2 (регистрационный номер в Федеральном информационном фонде 89968-23):
среднее время наработки на отказ, ч, не менее	110000
среднее время восстановления работоспособности, ч	2
для УСВ типа УССВ-2 (регистрационный номер в Федеральном информационном фонде 54074-13):
среднее время наработки на отказ, ч, не менее	74500
среднее время восстановления работоспособности, ч	2
для серверов:
среднее время наработки на отказ, ч, не менее	35000
среднее время восстановления работоспособности, ч	1
Глубина хранения информации: для счетчиков: тридцатиминутный профиль нагрузки в двух направлениях, сут,
не менее	180
при отключении питания, лет, не менее	30
для серверов: хранение результатов измерений и информации состояний
средств измерений, лет, не менее	3,5

Надежность системных решений:

защита от кратковременных сбоев питания серверов бесперебойного питания;

резервирование каналов связи: информация о результатах измерений передаваться в организации-участники оптового рынка электроэнергии по электронной почте.

В журналах событий фиксируются факты:

- журнал счетчиков: параметрирования;

пропадания напряжения; коррекции времени в счетчиках.

• -   журнал серверов: параметрирования; пропадания напряжения;

коррекции времени в счетчиках и серверах; пропадание и восстановление связи со счетчиками.

Защищенность применяемых компонентов:

• -   механическая защита от несанкционированного доступа и пломбирование: счетчиков электрической энергии;

промежуточных клеммников вторичных цепей напряжения; испытательной коробки;

серверов.

• -   защита на программном уровне информации при хранении, передаче, параметрировании:

счетчиков электрической энергии; серверов.

Возможность коррекции времени в: счетчиках электрической энергии (функция автоматизирована); серверах (функция автоматизирована).

Возможность сбора информации: о состоянии средств измерений; о результатах измерений (функция автоматизирована).

Цикличность: измерений 30 мин (функция автоматизирована); сбора не реже одного раза в сутки (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.

Комплектность средства измерений

Комплектность АИИС КУЭ представлена в таблице 4.

Таблица 4 - Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт./экз.
1	2	3
Трансформаторы тока	ТШВ-24 У3	9
Трансформаторы тока	GSR	3
Трансформаторы тока	SAS 362	6
Трансформаторы тока	SAS 800	15
Трансформаторы тока	ТОГФ-110	12
Трансформаторы напряжения	GSES 24D	9
Трансформаторы напряжения	TJC 7.0-G	3
Трансформаторы напряжения	TVG 362	6
Трансформаторы напряжения емкостные	VCU-765	24
Трансформаторы напряжения	СРВ 800	6
Трансформаторы напряжения	ЗНОГ-110	12

Продолжение таблицы 4

1	2	3
Счетчики электрической энергии трехфазные многофункциональные	Альфа А1800	15
Устройства синхронизации системного времени	УССВ-2	2
Сервер филиала АО «Концерн Росэнергоатом» «Калининская атомная станция»	Сервер, совместимый с платформой х86-х64	1
Сервер АО «Концерн Росэнергоатом»	Сервер, совместимый с платформой х86-х64	1
Методика поверки	—	1
Формуляр	66971.069-24ФО	1

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии с использованием АИИС КУЭ филиала АО «Концерн Росэнергоатом» «Калининская атомная станция», аттестованном ООО «ЭнергоПромРесурс», уникальный номер записи в реестре аккредитованных лиц № RA.RU.312078.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

Правообладатель

Акционерное общество «Российский концерн по производству электрической и тепловой энергии на атомных станциях» (АО «Концерн Росэнергоатом»)

ИНН 7721632827

Юридический адрес: 109507, г. Москва, ул. Ферганская, д. 25

Телефон: (495) 647-41-89

E-mail: info@rosenergoatom.ru

Изготовитель

Акционерное общество «Российский концерн по производству электрической и тепловой энергии на атомных станциях» (АО «Концерн Росэнергоатом»)

ИНН 7721632827

Адрес: 109507, г. Москва, ул. Ферганская, д. 25

Телефон: (495) 647-41-89

E-mail: info@rosenergoatom.ru

Испытательный центр

Общество с ограниченной ответственностью «ЭнергоПромРесурс» (ООО «ЭнергоПромРесурс»)

Адрес: 143443, Московская обл., г. Красногорск, мкр. Опалиха, ул. Ново-Никольская, д. 57, оф. 19

Телефон: (495) 380-37-61

E-mail: energopromresurs2016@gmail.com

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312047.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» июля 2025 г. № 1180

Регистрационный № 77490-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Термоиндикаторы пороговые одноразовые ТИ6-1

Назначение средства измерений

Термоиндикаторы пороговые одноразовые ТИ6-1 (далее по тексту - термоиндикаторы) предназначены для измерений и регистрации температуры окружающей среды в помещениях для хранения и при перевозке различной продукции, а также для индикации превышения («Тревога») или не превышения («Норма») установленных пороговых значений температуры в системе «холодовой цепи».

Описание средства измерений

Принцип действия термоиндикаторов основан на измерении и преобразовании электрических сигналов, пропорциональных измеряемой температуре и поступающих в электронный блок от встроенных первичных преобразователей температуры, в цифровой код.

Термоиндикатор представляет собой автономный программируемый самописец, фиксирующий температуру в течение заданного интервала времени и длительности записи. Запись установочных параметров в термоиндикаторы, заявляемых пользователем, осуществляется при помощи программного обеспечения на предприятии-изготовителе. Считывание информации, накопленной в термоиндикаторах, в виде отчетного файла формата «.pdf» производится с помощью персонального компьютера. Термоиндикаторы позволяют установить различное количество пороговых значений температуры, при нарушении которых происходит индикация в мигающем режиме светодиода «Тревога». После однократного мониторинга температурного режима, термоиндикаторы дальнейшей эксплуатации не подлежат.

Термоиндикаторы пороговые одноразовые ТИ6-1 изготавливаются в трех модификациях:

ТИ6-1, ТИ6-1+ и ТИ6-1в. Модификации термоиндикаторов отличаются друг от друга по метрологическим и техническим характеристикам.

Конструктивно все термоиндикаторы выполнены в виде компактного моноблока из поликарбоната со встроенным первичным преобразователем. В корпус термоиндикаторов встроен USB-разъем, c помощью которого они подключаются непосредственно к персональному компьютеру.

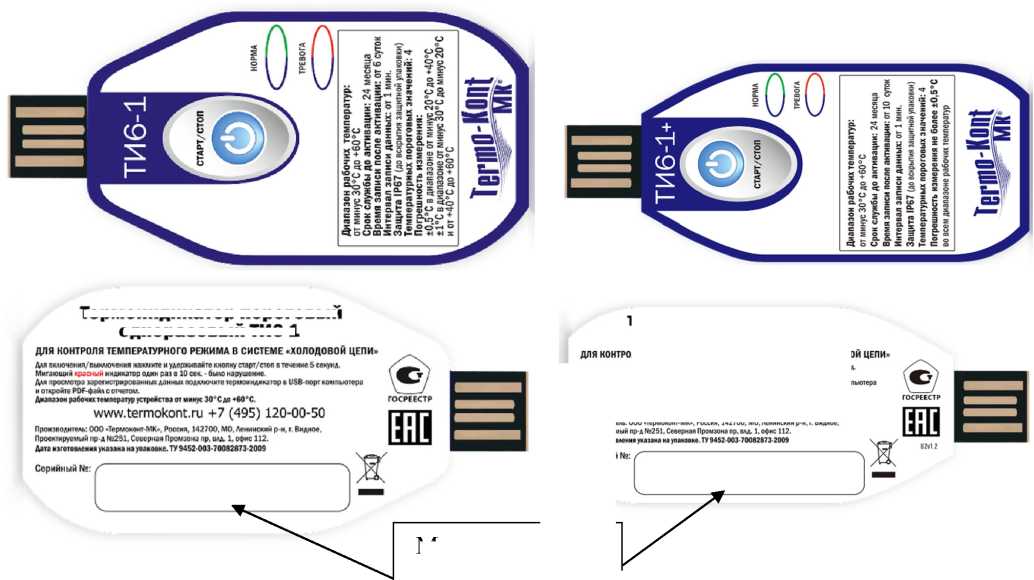

Фотографии общего вида термоиндикаторов пороговых одноразовых ТИ6-1 представлены на рисунках 1-3. Цветовая гамма этикеток термоиндикаторов может быть изменена по решению Изготовителя в одностороннем порядке. На этикетках термоиндикаторов (при необходимости и в соответствии с заказом) также может быть нанесена информация, не противоречащая требованиям ТУ на термоиндикаторы.

Термоиндикатор пороговый одноразовый ТИ6-1+

эля ТЕМПЕРАТУРНОГО РЕЖИМА В СИСТЕМЕ ■‘ХОЛОДОВО

Для внмчення/выиАючения нажмите и удермивайте кнопку старт/стоп в 1ечеиие S секунд. Мигающий красный индикатор один раз в 10 сек. ■ быяо нарушеннв.

&№ просмотра зарегистрированньвданньа подключите гермоинд икатор а USB-порт комш и откройте PDF-файл е отчетом.

Днавазон рабочш тенвератур устройства от нниус 30*С до «М*С. www.termokont.ru +7 (495) 120-00-50 производитель: ООО ■Териоконт-МК>, Россия, 142700, МО. Ленинский р-н, г. Видное, Проектируем Дата изтотовэ

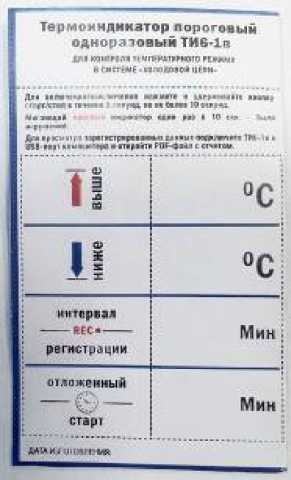

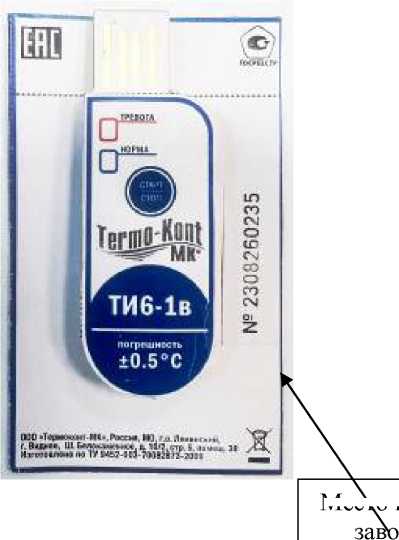

Рисунок 3 - Общий вид термоиндикаторов пороговых одноразовых

ТИ6-1 модификации ТИ6-1в

Пломбирование термоиндикаторов не предусмотрено. Заводской номер термоиндикаторов модификаций ТИ6-1 и ТИ6-1+ в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится в виде наклейки на корпус термоиндикаторов. Заводской номер термоиндикаторов модификации ТИ6-1в в виде цифрового обозначения, состоящего из арабских цифр, наносится в виде наклейки на этикетку прикрепленной к корпусу. Заводские номера неизменяемо прописаны во внутреннюю электронную память термоиндикаторов. Конструкция термоиндикаторов нанесение знака поверки на средство измерений.

Программное обеспечение

Программное обеспечение (ПО) термоиндикаторов состоит из встроенного и автономного ПО.

Метрологически значимым является только встроенное в термоиндикатор на предприятии-изготовителе во время производственного Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Автономная часть ПО применяется для программирования таких параметров термоиндикаторов, как: количество пороговых значений, период измерения температуры, длительность записи и время задержки начала измерений («отложенный» старт). Программирование данных параметров также осуществляется на предприятии-изготовителе перед поставкой изделий конечному потребителю.

Идентификационные данные встроенной части ПО приведены в таблицах 1-3.

Таблица 1 - Идентификационные данные ПО термоиндикаторов пороговых одноразовых ТИ6-1 модификации ТИ6-1

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Firmware
Номер версии (идентификационный номер) ПО	не ниже V1.0.6
Цифровой идентификатор программного обеспечения	Отсутствует

Таблица 2 - Идентификационные данные ПО термоиндикаторов пороговых одноразовых ТИ6-1 модификации ТИ6-1+

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Firmware
Номер версии (идентификационный номер) ПО	не ниже V0.23
Цифровой идентификатор программного обеспечения	отсутствует

Таблица 3 - Идентификационные данные ПО термоиндикаторов пороговых одноразовых ТИ6-1 модификации ТИ6-1в

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Firmware
Номер версии (идентификационный номер) ПО	не ниже V4.20
Цифровой идентификатор программного обеспечения	отсутствует

В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция термоиндикаторов исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия.

В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».

Метрологические и технические характеристики

Метрологические и основные технические характеристики термоиндикаторов пороговых одноразовых ТИ6-1 приведены в таблице 4.

Таблица 4 - Метрологические и основные технические характеристики термоиндикаторов

пороговых одноразовых ТИ	[6-1
Наименование характеристики	Значение (в зависимости от модификации)
	ТИ6-1	ТИ6-1+	ТИ6-1в
Диапазон измерений температуры, °C	от -30 до +60
Пределы допускаемой абсолютной погрешности измерений температуры (А), °C	±1,0 (в диапазоне от -30 до -20 °C не включ.); ±0,5 (в диапазоне от -20 до +40 °C включ.) ±1,0 (в диапазоне св. +40 до +60 °C)	±0,5(*)	±0,5(*)
Количество пороговых значений	4	4	2
Период измерения температуры, мин, не менее	1
Время задержки начала контроля после нажатия кнопки «Старт», мин, не менее	1
Номинальное напряжение питания, В	3
Габаритные размеры (длина X высота х ширина), мм, не более	70x34x6		60x20x7
Масса, г, не более	15
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более	от -30 до +60 95 (без конденсации)
Объем памяти, записей, не более	20 000
Средний срок службы с момента запуска, ч, не менее	140	240	240
Примечание: (*) - термоиндикаторы соответствует классу точности 2 по ГОСТ Р 56940-2016/ EN 12830:1999

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество
Термоиндикатор пороговый одноразовый	ТИ6-1(*)	В соответствии с заказом (минимальное количество 1 шт.)
Руководство по эксплуатации	-	1 экз. (на партию при отправке в один адрес)
Программное обеспечение (**)	-	-
Примечания: (*) - обозначение модификации - в соответствии с заказом; ( ) - доступно для свободного скачивания на сайте www.termokont.ru

Сведения о методиках (методах) измерений приведены в разделе 4 Руководства по эксплуатации.

транспортировании, и глубокой/быстрой эксплуатационные характеристики, пригодность к применению;

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

Приказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;

ТУ 9452-003-700822873-2009 Термоиндикаторы пороговые одноразовые ТИ6-1. Технические условия.

Правообладатель

Общество с ограниченной

(ООО «Термоконт-МК»)

ИНН 7743506696

Юридический адрес: 142700, Московская обл., г. о. Ленинский, г. Видное, ш. Белокаменное, д. 10/2, стр. 5, помещ. 38

Телефон: +7 (495) 120-00-50

E-mail: termo@termokont.ru

Web-сайт: www.termokont.ru

Изготовители

Общество     с     ограниченной

(ООО «Термоконт-МК»)

ИНН 7743506696

Юридический адрес: 142700, Московская обл., г. о. Ленинский, г. Видное, ш. Белокаменное, д. 10/2, стр. 5, помещ. 38

Адрес места осуществления деятельности: 142700, Московская обл., г. о. Ленинский, г. Видное, ш. Белокаменное, д. 10/2, стр. 5, помещ. 38

Телефон: +7 (495) 120-00-50

E-mail: termo@termokont.ru

Web-сайт: www.termokont.ru

Общество с ограниченной ответственностью «ИНКОБО» (ООО «ИНКОБО») ИНН 7709998744

Юридический адрес: 109028, г. Москва, ул. Яузская, д. 5, оф. 102, помещ. XVI, ком. 6 Адрес места осуществления деятельности: 109028, г. Москва, ул. Яузская, д. 5, оф. 102, помещ. XVI, ком. 6

Тел. (факс): + 7 (495) 120 0050

E-mail: termo@termokont.ru

Web-сайт: www.termokont.ru

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)

Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 544-00-00

E-mail: info@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» июля 2025 г. № 1180

Регистрационный № 95684-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная учета электроэнергии (АИИС КУЭ) АО «ПромСорт-Урал» (г. Березовский)

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО «ПромСорт-Урал» (г. Березовский) (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, двухуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

• 1- й уровень - измерительно-информационные комплексы (далее - ИИК), включающие в себя измерительные трансформаторы тока (далее - ТТ), измерительные трансформаторы напряжения (далее - ТН), счетчики активной и реактивной электроэнергии (далее - счетчики), вторичные измерительные цепи и технические средства приема-передачи данных. Метрологические и технические характеристики измерительных компонентов АИИС КУЭ приведены в таблицах 2, 3.

• 2- й уровень - информационно-вычислительный комплекс (далее - ИВК), включающий в себя сервер баз данных (далее - БД), автоматизированные рабочие места персонала (далее -АРМ), устройство синхронизации времени РСТВ-01-01 (далее - РСТВ), программное обеспечение (далее - ПО) «BeeDotNet» и каналообразующую аппаратуру.

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии (в случае отсутствия ТТ и (или) ТН подключение цепей счетчика производится по проводным линиям, подключенным непосредственно к первичному источнику). В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков поступает на сервер БД, где осуществляется вычисление электроэнергии и мощности с учетом коэффициентов трансформации ТТ и ТН, хранение измерительной информации.

На верхнем - втором уровне системы выполняется дальнейшая обработка измерительной информации, в частности, формирование, хранение поступающей информации, оформление справочных и отчетных документов.

ИВК по сети Internet с использованием электронной подписи раз в сутки формирует и отправляет с помощью электронной почты по каналу связи по протоколу TCP/IP отчеты с результатами измерений в формате XML в АО «АТС», филиал АО «СО ЕЭС» РДУ и всем заинтересованным субъектам оптового рынка электрической энергии и мощности.

АИИС КУЭ имеет возможность принимать в автоматизированном режиме измерительную информацию в виде XML-файлов установленных форматов в соответствии с Приложением № 11.1.1 к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности от других автоматизированных информационно-измерительных систем утвержденного типа посредством электронной почты.

АИИС КУЭ имеет систему обеспечения единого времени (далее - СОЕВ), которая охватывает уровни ИИК и ИВК. АИИС КУЭ оснащена РСТВ предназначенным для приема эталонных сигналов частоты и времени, передаваемых глобальными навигационными спутниковыми системами ГЛОНАСС/GPS, для формирования и хранения шкалы времени, синхронизированной с национальной шкалой времени UTC (SU), а также для выдачи информации о текущих значениях даты и времени. РСТВ обеспечивает автоматическую коррекцию часов сервера БД. Коррекция часов сервера БД проводится при расхождении часов сервера БД и времени РСТВ более чем на ±1 с. Коррекция часов счетчиков производится сервером БД. Коррекция часов счетчиков проводится при расхождении часов счетчиков и времени сервера БД более чем на ±2 с.

Журналы событий счетчиков электроэнергии отражают время (дату, часы, минуты, секунды) коррекции часов указанных устройств.

Журналы событий сервера БД отражают время (дату, часы, минуты, секунды) коррекции часов указанных устройств и расхождение времени в секундах корректируемого и корректирующего устройств в момент, непосредственно предшествующий корректировке.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер (№ 0001.01) в цифровом формате указывается типографским способом в паспорте-формуляре АИИС КУЭ, а также на специальном информационном шильдике на передней дверце шкафа с сервером БД в составе уровня ИВК.

Программное обеспечение

В АИИС КУЭ используется ПО «BeeDotNet», в состав которого входят модули, указанные в таблице 1. ПО «BeeDotNet» обеспечивает защиту программного обеспечения и измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПО «BeeDotNet».

ПО «BeeDotNet» не влияет на метрологические характеристики измерительных каналов (далее - ИК) АИИС КУЭ, указанные в таблице 2.

Таблица 1 - Идентификационные данные ПО

Идентификационное наименование ПО	Номер версии (идентификационый номер) ПО	Цифровой идентификатор ПО	Алгоритм вычисления цифрового идентифика тора ПО
1	2	3	4
IBackup.exe	не ниже 1.0.0.0	aee71d232279c3ce7ab9c524d2a5609b	MD5
IClient.exe	не ниже 1.0.0.0	e39c474e071348616cdbeb55a1ac7787
IManager.exe	не ниже 1.0.0.0	f485a75f6d8e5268977fe5f7b840ec97
IRemoting.dll	не ниже 1.0.0.0	cef623ae96c920f9146533163460cd32
IServer.exe	не ниже 1.0.0.0	b7ef1211a7f1e8f8e24adc9e6a211b73
IXmlSender.exe	не ниже 1.0.0.0	0a7c21ff0e3015778136e725fca3881b

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Конструкция средства измерения исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.

Метрологические и технические характеристики

Состав ИК АИИС КУЭ и их основные метрологические характеристики приведены в таблице 2.

Таблица 2 - Состав ИК Л И ИС КУЭ и их основные

о S о к	Наименование ИК	Измерительные компоненты				Вид электроэнергии	Метрологические характеристики ИК
		ТТ	TH	Счетчик	РСТВ		Основная погрешность, %	Погрешность в рабочих условиях, %
1	2	3	4	5	6	7	8	9
1	ЩУС 0,4 кВ ПАО Мегафон, ввод 0,4 кВ	-	-	Меркурий 230 ART-02 PQRSIN Кл. т. 1,0/2,0 Per. № 80590-20		активная реактивная	±1,1 ±2,2	±5,0 ±11,1
2	ЩП-1 0,4 кВ Помещение Базовой станции сотовой связи ООО Екатеринбург-2000, ввод 0,4 кВ	-	-	ПСЧ-4ТМ.05МД.21 Кл. т. 1,0/2,0 Per. № 51593-18		активная реактивная	±1,1 ±2,2	±5,0 ±11,1
3	Щит 0,4 кВ Билайн 1, КЛ-0,4 кВ отКТП 10 кВ Котельная	-	-	Меркурий 230 ART-02 PQRSIN Кл. т. 1,0/2,0 Per. № 80590-20	РСТВ-01-01 Per. № 67958-17	активная реактивная	±1,1 ±2,2	±5,0 ±11,1
4	Щит 0,4 кВ Билайн 2, КЛ-0,4 кВ отКТП 10 кВ Котельная	-	-	Меркурий 230 ART-02 PQRSIN Кл. т. 1,0/2,0 Per. № 80590-20		активная реактивная	±1,1 ±2,2	±5,0 ±11,1
5	КТП 10 кВ Котельная, РУ-0,4 кВ, 1 с.ш. 0,4 кВ, яч.3-2, КЛ-0,4 кВ	ТШП-0,66 Кл. т. 0,5 Ктт 200/5 Per. №47957-11	-	ПСЧ-4ТМ.05М.16 Кл. т. 0,5S/l,0 Per. № 36355-07		активная реактивная	±1,0 ±2,4	±4,1 ±7,1

Продолжение таблицы 2

ТП 10 кВ Мобиль, РУ-0,4 кВ, 2 с.ш. 0,4 кВ, яч.2.9, КЛ-0,4 кВ

Пределы допускаемой погрешности СОЕВ, с___________________________________________________________

Примечания:

• 1. Характеристики погрешности ПК даны для измерений электроэнергии и средней мощности (получасовой).

• 2. В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности 0,95.

• 3. Погрешность в рабочих условиях указана для созф = 0,8 инд, 1=0,02(0,05) * 1ном и температуры окружающего воздуха в месте расположения счетчиков для ПК №№ 1-13 от -40°С до +55°С.

• 4. Кл. т. - класс точности, Ктт - коэффициент трансформации трансформаторов тока, Ктн - коэффициент трансформации трансформаторов напряжения. Per. № - регистрационный номер в Федеральном информационном фонде.

• 5. Допускается замена ТТ, TH и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АПИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик.

• 6. Допускается замена РСТВ на аналогичное утвержденного типа.

• 7. Допускается замена сервера БД без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО).

• 8. Замена оформляется техническим актом в установленном на Предприятии-владельце АПИС КУЭ порядке. Технический акт хранится совместно с эксплуатационными документами на АПИС КУЭ как их неотъемлемая часть.

Основные технические характеристики ИК АИИС КУЭ приведены в таблице 3.

Таблица 3 - Основные технические характеристики ИК АИИС КУЭ

Наименование характеристики	Значение
Количество измерительных каналов	13
Нормальные условия: параметры сети:
- напряжение, % от Uном	от 99 до 101
- ток, % от Iном	от 100 до 120
- частота, Гц	от 49,85 до 50,15
- коэффициент мощности cos9	0,9
- температура окружающей среды, °C	от +21 до +25
Условия эксплуатации: параметры сети:
- напряжение, % от Uном	от 90 до 110
- ток, % от Iном	от 2(5) до 120
- коэффициент мощности	от 0,5инд до 0,8емк
- частота, Г ц	от 49,5 до 50,5
- температура окружающей среды в месте расположения
ТТ и ТН, °С	от -25 до +40
- температура окружающей среды в месте расположения
счетчиков, оС:	от -40 до +55
- температура окружающей среды в месте расположения
РСТВ, °С:	от -40 до +60
- температура окружающей среды в месте расположения
сервера БД, °С	от +10 до +30
Надежность применяемых в АИИС КУЭ компонентов: Счетчики: - среднее время наработки на отказ, ч, не менее:
- для Меркурий 230 ART-02 PQRSIN (рег. № 80590-20)	210000
- для ПСЧ-4ТМ.05МД.21 (рег. № 51593-18)	165000
- для ПСЧ-4ТМ.05М.16 (рег. № 36355-07)	140000
- для СЭТ-4ТМ.02.2-13 (рег. № 20175-01)	90000
- для СЭТ-4ТМ.03М.08 (рег. № 36697-12)	165000
- среднее время восстановления работоспособности, ч	2
РСТВ:
- среднее время наработки на отказ, ч, не менее:	55000
- среднее время восстановления работоспособности, ч	2
Сервер БД:
- среднее время наработки на отказ, ч, не менее	70000
- среднее время восстановления работоспособности, ч	1
Глубина хранения информации Счетчики:
- профиль нагрузки с получасовым интервалом, сут, не менее	45
- при отключении питания, год, не менее	5
Сервер БД: - хранение результатов измерений и данных о состоянии средств
измерений, год, не менее	3,5

Надежность системных решений:

• -   защита от кратковременных сбоев питания сервера БД с помощью источника бесперебойного питания;

• -   резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии с электронной почты и сотовой связи.

  помощью

В журналах событий фиксируются факты:

• - журнал счётчика:

• - параметрирования;

• - пропадания напряжения;

• - коррекции времени в счетчике;

• - журнал сервера БД:

• - параметрирования;

• - пропадания напряжения;

• - коррекции времени в счетчике и сервера БД;

• - пропадание и восстановление связи со счетчиком.

Защищённость применяемых компонентов:

• - механическая защита от несанкционированного доступа и пломбирование:

• - счётчика;

• - промежуточных клеммников вторичных цепей тока и напряжения;

• - испытательной коробки;

• - сервера БД;

  передаче,

• -  защита на программном уровне информации при хранении, параметрировании:

• - счетчика;

• - сервера БД.

Возможность коррекции времени в:

• - счетчиках (функция автоматизирована);

• - ИВК (функция автоматизирована). Возможность сбора информации:

• - о результатах измерений (функция автоматизирована).

Цикличность:

• - измерений 30 мин (функция автоматизирована);

• - сбора 30 мин (функция автоматизирована).

Знак утверждения типа

наносится на титульный лист паспорта-формуляра АИИС КУЭ типографским способом.

Комплектность средства измерений

Комплектность АИИС КУЭ представлена в таблице 4.

Таблица 4 - Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт./экз.
1	2	3
Трансформатор тока	ТШП-0,66	6
Трансформатор тока	ТТИ-А	6
Трансформатор тока	ТПЛ-10-М	2
Трансформатор тока	СТ3	12
Трансформатор напряжения	НТМИ-10-66	1
Счётчик электрической энергии трехфазный статический	Меркурий 230 ART-02 PQRSIN	3

Продолжение таблицы 4

1	2	3
Счетчик электрической энергии многофункциональный	ПСЧ-4ТМ.05МД.21	1
Счетчик электрической энергии многофункциональный	ПСЧ-4ТМ.05М.16	7
Счетчик активной и реактивной энергии переменного тока, статический, многофункциональный	СЭТ-4ТМ.02.2-13	1
Счетчик электрической энергии многофункциональный	СЭТ-4ТМ.03М.08	1
Радиосервер точного времени	РСТВ-01-01	1
Программное обеспечение	BeeDotNet	1
Паспорт-формуляр	ПИКА.411711.АИИС.0001.01 ПФ	1

Сведения о методиках (методах) измерений

приведены в документе «ГСИ. Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) АО «ПромСорт-Урал» (г. Березовский), аттестованном ООО «Спецэнергопроект» г. Москва, уникальный номер записи в реестре аккредитованных лиц № RA.RU.312236.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».

Правообладатель

Акционерное общество «ПромСорт-Урал» (АО «ПромСорт-Урал»)

ИНН 6646009256

Юридический адрес: 623280, Свердловская обл., г. Ревда, ул. Карла Либкнехта, зд. 3

Изготовитель

Общество с ограниченной ответственностью «Проектный институт комплексной автоматизации» (ООО «ПИКА»)

ИНН 3328009874

Адрес: 600016, Владимирская обл., г.о. город Владимир, г. Владимир, ул. Большая Нижегородская, д. 81, каб. 307

Испытательный центр

Общество с ограниченной ответственностью «Проектный институт комплексной автоматизации» (ООО «ПИКА»)

ИНН 3328009874

Адрес: 600016, Владимирская обл., г.о. город Владимир, г. Владимир, ул. Большая Нижегородская, д. 81, каб. 307

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314709.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» июля 2025 г. № 1180

Регистрационный № 95685-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная учета электроэнергии (АИИС КУЭ) АО «Русполимет»

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО «Русполимет» (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, двухуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

• 1- й уровень - измерительно-информационные комплексы (далее - ИИК), которые включают в себя трансформаторы тока (далее - ТТ), трансформаторы напряжения (далее - ТН) и счетчики активной и реактивной электроэнергии (далее - счетчики), вторичные измерительные цепи и технические средства приема-передачи данных. Метрологические и технические характеристики измерительных компонентов АИИС КУЭ приведены в таблицах 2, 3.

• 2- й уровень - информационно-вычислительный комплекс (далее - ИВК) АО «Русполимет», включающий в себя каналообразующую аппаратуру, сервер ИВК АИИС КУЭ, автоматизированные рабочие места персонала (АРМ), устройство синхронизации времени (далее - УСВ) типа УСВ-3 и программное обеспечение (далее - ПО) ПК «Энергосфера».

ИВК предназначен для автоматизированного сбора и хранения результатов измерений, состояния средств измерений, подготовки и отправки отчетов в АО «АТС», АО «СО ЕЭС».

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков поступает на сервер БД, где осуществляется вычисление электроэнергии и мощности с учетом коэффициентов трансформации ТТ и ТН,

Программное обеспечение

В АИИС КУЭ используется ПО ПК «Энергосфера», в состав которого входят модули, указанные в таблице 1. ПО ПК «Энергосфера» обеспечивает защиту программного обеспечения и измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПО ПК «Энергосфера».

Таблица 1 - Идентификационные данные ПО

Идентификационные признаки	Значение
Идентификационное наименование ПО	ПК «Энергосфера» Библиотека libpso metr.so
Цифровой идентификатор ПО	01e3eae897f3ce5aa58ff2ea6b948061
Алгоритм     вычисления     цифрового идентификатора ПО	MD5

ПО ПК «Энергосфера» не влияет на метрологические характеристики измерительных каналов (далее - ИК) АИИС КУЭ.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Состав ИК АИИС КУЭ и их основные метрологические характеристики приведены в таблице 2.

Таблица 2 - Состав ИК Л И ИС КУЭ и их основные

о S о к	Наименование ИК	Измерительные компоненты				Вид электроэнергии	Метрологические характеристики ИК
		ТТ	TH	Счётчик	УСВ		Г раницы основной погрешности (^), %	Г раницы погрешност и в рабочих условиях (б5) %
1	2	3	4	5	6	7	8	9
1	ПС ПОкВКМЗ, ЗРУ-6 кВ, яч. 41	тлш Кл. т. 0,5 Ктт 2000/5 Per. №47957-11	НАМИТ-10 Кл. т. 0,5 Ктн 6000/100 Per. № 16687-97	СЭТ-4ТМ.03М Кл. т. 0,28/0,5 Per. № 36697-17	УСВ-3 Per. № 64242-16	активная реактивная	±1,1 ±2,7	±3,0 ±4,8
2	ПС ПОкВКМЗ, ЗРУ-6 кВ, яч. 40	ТЛШ Кл. т. 0,5 Ктт 2000/5 Per. №47957-11	НАМИТ-10 Кл. т. 0,5 Ктн 6000/100 Per. № 16687-97	СЭТ-4ТМ.03М Кл. т. 0,28/0,5 Per. № 36697-17		активная реактивная	±1,1 ±2,7	±3,0 ±4,8
3	ПС ПОкВКМЗ, РУ-0,4 кВ, сш 0,4 кВ, ЯЧ.43, ввод 0,4 кВ ТСН-2	ттн-ш Кл. т. 0,5 Ктт 50/5 Per. №41260-09	-	СЭТ-4ТМ.03М.09 Кл. т. 0,58/1,0 Per. № 36697-17		активная реактивная	±1,0 ±2,4	±3,2 ±5,6
4	ПС ПОкВКМЗ, ЗРУ-6 кВ, яч. 13	ТЛШ Кл. т. 0,5 Ктт 2000/5 Per. №47957-11	НАМИТ-10 Кл. т. 0,5 Ктн 6000/100 Per. № 16687-97	СЭТ-4ТМ.03М Кл. т. 0,28/0,5 Per. № 36692		активная реактивная	±1,1 ±2,7	±3,0 ±4,8
5	ПС ПОкВКМЗ, ЗРУ-6 кВ, яч. 12	ТЛШ Кл. т. 0,5 Ктт 2000/5 Per. №47957-11	НАМИТ-10 Кл. т. 0,5 Ктн 6000/100 Per. № 16687-97	СЭТ-4ТМ.03М Кл. т. 0,28/0,5 Per. № 36692		активная реактивная	±1,1 ±2,7	±3,0 ±4,8

УСВ-3 Per. № 64242-16

Примечания

• 1 Характеристики погрешности ПК даны для измерений электроэнергии и средней мощности (получасовой).

• 2 В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности 0,95.

• 3 Погрешность в рабочих условиях указана для созф = 0,8 инд, 1=0,02(0,05) 1ном и температуры окружающего воздуха в месте расположения счетчиков электроэнергии для ПК №№ 1 - 21 от 0 °C до +40 °C.

• 4 Допускается замена ТТ, TH и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АПИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик.

• 5 Допускается замена У СВ на аналогичные утвержденных типов.

• 6 Замена оформляется техническим актом в установленном на предприятии-владельце АПИС КУЭ порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АПИС КУЭ как их неотъемлемая часть.

Основные технические характеристики ИК приведены в таблице 3.

Таблица 3 - Основные технические характеристики ИК

Наименование характеристики	Значение
Количество ИК	21
Нормальные условия: параметры сети: - напряжение, % от ином	от 99 до 101
- ток, % от 1ном	от 100 до 120
- частота, Гц	от 49,85 до 50,15
- коэффициент мощности cos9	0,9
- температура окружающей среды, оС	от +21 до +25
Условия эксплуатации: параметры сети: - напряжение, % от ином	от 90 до 110
- ток, % от 1ном	от 2(5) до 120
- коэффициент мощности cos9	от 0,5 инд до 0,8 емк
- частота, Гц	от 49,6 до 50,4
- температура окружающей среды для ТТ и ТН, оС	от -45 до +40
- температура окружающей среды в месте расположения счетчиков, оС	от 0 до +40
- температура окружающей среды в месте расположения сервера, °С	от +10 до +30
Надежность применяемых в АИИС КУЭ компонентов: Счетчики: - среднее время наработки на отказ, ч, не менее:	35000
- среднее время восстановления работоспособности, ч	2
Сервер: - среднее время наработки на отказ, ч, не менее	70000
- среднее время восстановления работоспособности, ч	1
Глубина хранения информации Счетчики: - тридцатиминутный профиль нагрузки в двух направлениях, сутки, не менее	114
- при отключении питания, лет, не менее	45
Сервер: - хранение результатов измерений и информации состояний средств измерений, лет, не менее	3,5

Надежность системных решений:

• -   защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;

• -   резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии с помощью электронной почты и сотовой связи.

В журналах событий фиксируются факты:

• - журнал счетчика:

- факты связи со счетчиком, приведшие к каким-либо изменениям данных и конфигурации;

Продолжение таблицы 4

Наименование	Обозначение	Количество, шт./экз.
Трансформатор напряжения	НАМИТ-10	5
Трансформатор напряжения	НАМИ-10-95 УХЛ2	1
Трансформатор напряжения	НТМИ-6-66	1
Счётчик электрической энергии многофункциональный	СЭТ-4ТМ.03М	10
Счётчик электрической энергии многофункциональный	СЭТ-4ТМ.03М.09	2
Счётчик электрической энергии многофункциональный	СЭТ-4ТМ.03М.01	1
Счётчик электрической энергии многофункциональный	ПСЧ-4ТМ.06Т.05.00	6
Счётчик электрической энергии многофункциональный	ПСЧ-4ТМ.06Т.20.00	1
Счётчик электрической энергии многофункциональный	ПСЧ-4ТМ.06Т.01.00	1
Устройство синхронизации времени	УСВ-3	1
Сервер ИВК	-	1
Методика поверки	-	1
Программное обеспечение	ПК «Энергосфера»	1
Паспорт-Формуляр	77148049.422222.171-ПФ	1

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) АО «Русполимет», аттестованном ООО «Спецэнергопроект» г. Москва, уникальный номер записи в реестре аккредитованных лиц № RA.RU.312236.

Нормативные документы, устанавливающие требования к средству изммерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ 59793-2021 «Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания»;

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».

Правообладатель

Акционерное общество «Русполимет» (АО «Русполимет»)

ИНН 5251008501

Адрес: 607018, Нижегородская обл., г.о. г. Кулебаки, ул. Восстания, д. 1/15, каб. 304 Телефон: +7 (83176) 7-90-00

E-mail: ruspolymet@ruspolymet

Изготовитель

Общество с ограниченной ответственностью «АРСТЭМ-ЭнергоТрейд» (ООО «АРСТЭМ-ЭнергоТрейд»)

ИНН 6672185635

Адрес: 620000, Свердловская обл., г. Екатеринбург, ул. Белинского/Красноармейская, соор. 9/26

Телефон: +7 (343) 310-70-80

Факс: +7 (343) 310-32-18

E-mail: office@arstm.ru

Испытательный центр

Общество с ограниченной ответственностью (ООО «Спецэнергопроект»)

Адрес: 115419, г. Москва, ул. Орджоникидзе, д. 11, стр. 3, эт. 4, помещ. I, ком. 6, 7 Телефон: +7 (495) 410-28-81

E-mail: info@sepenergo.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312429.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» июля 2025 г. № 1180

Регистрационный № 95686-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО «ОЭСК» (ПС Огнеупорная 2)

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО «ОЭСК» (ПС Огнеупорная 2) (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, хранения и передачи полученной информации.

многоуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

• 1- й уровень - измерительно-информационные комплексы (далее - ИИК), которые включают в себя трансформаторы тока (далее - ТТ), трансформаторы напряжения (далее - ТН) и счетчики активной и реактивной электроэнергии (далее - счетчики), вторичные измерительные цепи и технические средства приема-передачи данных. Метрологические и технические характеристики измерительных компонентов АИИС КУЭ приведены в таблицах 2, 3.

• 2- й уровень - информационно-вычислительный комплекс (далее - ИВК), включающий в себя каналообразующую аппаратуру, сервер баз данных (далее - БД) АИИС КУЭ, автоматизированные рабочие места персонала (АРМ), устройство синхронизации времени (далее - УСВ) типа ЭНКС-2 и программное обеспечение (далее - ПО) «Энергосфера».

Измерительные каналы (далее - ИК) состоят из двух уровней АИИС КУЭ.

ИВК предназначен для автоматизированного сбора и хранения результатов измерений, состояния средств измерений, подготовки и отправки отчетов в АО «АТС», АО «СО ЕЭС».

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков поступает на сервер БД, где осуществляется вычисление электроэнергии и мощности с учетом коэффициентов трансформации ТТ и ТН, выполняется дальнейшая обработка измерительной информации, в частности, формирование и хранение поступающей информации, оформление отчетных документов. Передача информации в заинтересованные организации осуществляется от сервера БД с помощью электронной почты.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ), которая охватывает уровень ИИК и ИВК. АИИС КУЭ оснащена УСВ, на основе приемника сигналов точного времени от глобальной навигационной спутниковой системы (ГЛОНАСС). УСВ непрерывно обрабатывает данные, поступающие от антенного блока и содержащие точное время UTC(SU) спутниковой навигационной системы.

Корректировка часов ИВК выполняется автоматически, от У СВ при расхождении более чем на ±2 с. Корректировка часов счетчиков выполняется автоматически в случае расхождения времени часов в счетчике и ИВК на величину более ±2 с.

Факты коррекции времени с фиксацией даты и времени до и после коррекции часов счетчика электроэнергии или величины коррекции времени, на которую было скорректировано устройство, отражаются в его журнале событий.

Факты коррекции времени с фиксацией даты и времени до и после коррекции часов указанных устройств, отражаются в журнале событий сервера.

Нанесение знака поверки на АИИС КУЭ не предусмотрено.

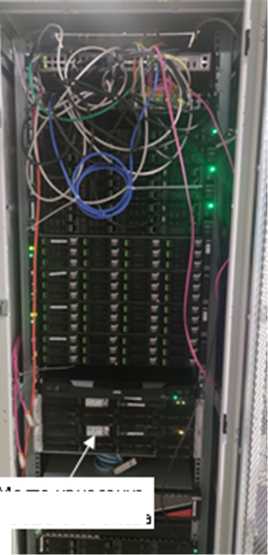

Маркировка заводского номера и даты выпуска АИИС КУЭ наносится на этикетку, расположенную на коммутационном шкафе, типографическим способом. Дополнительно заводской номер указывается в паспорте-формуляре.

Заводской номер АИИС КУЭ: 2.

Программное обеспечение

В АИИС КУЭ используется ПО ПК «Энергосфера» в состав которого входят модули, указанные в таблице 1. ПО ПК «Энергосфера» обеспечивает защиту программного обеспечения и измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПО «Энергосфера».

Таблица 1 -

данные ПО ПК

госфера»

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ПК «Энергосфера» Библиотека pso metr.dll
Номер версии (идентификационный номер) ПО	не ниже 1.1.1.1
Цифровой идентификатор ПО	cbeb6f6ca69318bed976e08a2bb78l4b
Алгоритм вычисления цифрового идентификатора ПО	MD5

ПО ПК «Энергосфера» не влияет на метрологические характеристики ИК АИИС КУЭ.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Состав ИК АИИС КУЭ и их основные метрологические характеристики приведены в таблице 2.

Таблица 2 - Состав ИК Л И ИС КУЭ и их основные

о S о к	Наименование ИК	Измерительные компоненты				Вид электроэнергии	Метрологические характеристики ИК
		ТТ	TH	Счётчик	УСВ		Основная погрешность, %	Погрешность в рабочих усло-виях, %
1	2	3	4	5	6	7	8	9
1	ПС "Огнеупорная" 110/6 кВ ЗРУ-бкВ 1 с.ш. ЯЧ.41	тол-нтз Кл. т. 0,5 Ктт 1200/5 Per. № 69606-17	ЗНОЛП-НТЗ Кл. т. 0,5 Ктн бОООНз/ЮОНз Per. № 69604-17	ТЕ2000.01 Кл. т. 0,58/1,0 Per. № 83048-21	ЭНКС-2 Per. № 37328-15	активная реактивная	±1,2 ±2,9	±3,3 ±5,7
2	ПС "Огнеупорная" 110/6 кВ ЗРУ-бкВ 1 с.ш. ЯЧ.42	ТОЛ Кл. т. 0,5 Ктт 200/5 Per. №47959-16	ЗНОЛП-НТЗ Кл. т. 0,5 Ктн 6000/х/3/100/л/3 Per. № 69604-17	ТЕ2000.01 Кл. т. 0,58/1,0 Per. № 83048-21	ЭНКС-2 Per. № 37328-15	активная реактивная	±1,2 ±2,9	±3,3 ±5,7
3	ПС "Огнеупорная" 110/6 кВ ЗРУ-бкВ 1 с.ш. ЯЧ.43	ТОЛ-НТЗ Кл. т. 0,5 Ктт 1200/5 Per. № 69606-17	ЗНОЛП-НТЗ Кл. т. 0,5 Ктн бОООНз/ЮОНз Per. № 69604-17	ТЕ2000.01 Кл. т. 0,58/1,0 Per. № 83048-21	ЭНКС-2 Per. № 37328-15	активная реактивная	±1,2 ±2,9	±3,3 ±5,7
4	ПС "Огнеупорная" 110/6 кВ ЗРУ-бкВ 1 с.ш. ЯЧ.44	ТОЛ Кл. т. 0,5 Ктт 200/5 Per. №47959-16	ЗНОЛП-НТЗ Кл. т. 0,5 Ктн 6000/х/3/100/л/3 Per. № 69604-17	ТЕ2000.01 Кл. т. 0,58/1,0 Per. № 83048-21	ЭНКС-2 Per. № 37328-15	активная реактивная	±1,2 ±2,9	±3,3 ±5,7

Продолжение таблицы 2

1	2	3	4	5	6	7	8	9
	ПС	тол-нтз	ЗНОЛП-НТЗ	ТЕ2000.01	ЭНКС-2	активная	±1,2	±3,3
5	"Огнеупорная" 110/6 кВ ЗРУ-	Кл. т. 0,5 Ктт 1200/5	Кл. т. 0,5 Ктн 6000/л/3/100/л/3	Кл. т. 0,58/1,0	Per. №		±2,9	±5,7
	бкВ 1 с.ш. ЯЧ.45	Per. № 69606-17	Per. № 69604-17	Per. № 83048-21	37328-15	реактивная
	ПС	ТОЛ	ЗНОЛП-НТЗ	ТЕ2000.01	ЭНКС-2	активная	±1,2	±3,3
6	"Огнеупорная" 110/6 кВ ЗРУ-	Кл. т. 0,5 Ктт 200/5	Кл. т. 0,5 Ктн 6000/л/3/100/л/3	Кл. т. 0,58/1,0	Per. №		±2,9	±5,7
	бкВ 1 с.ш. ЯЧ.46	Per. №47959-16	Per. № 69604-17	Per. № 83048-21	37328-15	реактивная
	ПС	ТОЛ-НТЗ	ЗНОЛП-НТЗ	ТЕ2000.01	ЭНКС-2	активная	±1,2	±3,3
7	"Огнеупорная" 110/6 кВ ЗРУ-	Кл. т. 0,5 Ктт 1200/5	Кл. т. 0,5 Ктн 6000/л/3/100/л/3	Кл. т. 0,58/1,0	Per. №		±2,9	±5,7
	бкВ 2 с.ш. ЯЧ.47	Per. № 69606-17	Per. № 69604-17	Per. № 83048-21	37328-15	реактивная
	ПС	ТОЛ	ЗНОЛП-НТЗ	ТЕ2000.01	ЭНКС-2	активная	±1,2	±3,3
8	"Огнеупорная" 110/6 кВ ЗРУ-	Кл. т. 0,5 Ктт 200/5	Кл. т. 0,5 Ктн 6000/л/3/100/л/3	Кл. т. 0,58/1,0	Per. №		±2,9	±5,7
	бкВ 2 с.ш. ЯЧ.48	Per. №47959-16	Per. № 69604-17	Per. № 83048-21	37328-15	реактивная
	ПС	ТОЛ-НТЗ	ЗНОЛП-НТЗ	ТЕ2000.01	ЭНКС-2	активная	±1,2	±3,3
9	"Огнеупорная" 110/6 кВ ЗРУ-	Кл. т. 0,5 Ктт 1200/5	Кл. т. 0,5 Ктн 6000/л/3/100/л/3	Кл. т. 0,58/1,0	Per. №		±2,9	±5,7
	бкВ 2 с.ш. ЯЧ.49	Per. № 69606-17	Per. № 69604-17	Per. № 83048-21	37328-15	реактивная
	ПС	ТОЛ	ЗНОЛП-НТЗ	ТЕ2000.01	ЭНКС-2	активная	±1,2	±3,3
10	"Огнеупорная" 110/6 кВ ЗРУ-	Кл. т. 0,5 Ктт 200/5	Кл. т. 0,5 Ктн 6000/л/3/100/л/3	Кл. т. 0,58/1,0	Per. №		±2,9	±5,7
	бкВ 2 с.ш. ЯЧ.50	Per. №47959-16	Per. № 69604-17	Per. № 83048-21	37328-15	реактивная

Пределы допускаемых смещений шкалы времени СОЕВ АПИС КУЭ относительно национальной шкалы времени UTC(SU), (А), с__________________________________________________________

Примечания

• 1 Характеристики погрешности ПК даны для измерений электроэнергии и средней мощности (получасовой).

• 2 В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности 0,95.

• 3 Погрешность в рабочих условиях указана для созф = 0,8 инд 1=0,05 1ном и температуры окружающего воздуха в месте расположения счетчиков электроэнергии для ПК № 1 - 10 от +0 °C до +40 °C.

• 4 Допускается замена ТТ, TH и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АПИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик.

• 5 Допускается замена У СВ на аналогичные утвержденных типов.

• 6 Замена оформляется техническим актом в установленном на Предприятии-владельце АПИС КУЭ порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АПИС КУЭ как их неотъемлемая часть.

Основные технические характеристики ИК приведены в таблице 3.

Таблица 3 - Основные технические характеристики ИК

Наименование характеристики	Значение
Количество ИК	10
Нормальные условия: параметры сети: - напряжение, % от ином	от 99 до 101
- ток, % от 1ном	от 100 до 120
- частота, Гц	от 49,85 до 50,15
- коэффициент мощности cos9	0,9
- температура окружающей среды, оС	от +21 до +25
Условия эксплуатации: параметры сети: - напряжение, % от ином	от 90 до 110
- ток, % от 1ном	от 5 до 120
- коэффициент мощности cos9	от 0,5 инд до 0,8 емк
- частота, Гц	от 49,6 до 50,4
- температура окружающей среды для ТТ и ТН, оС	от -40 до +70
- температура окружающей среды в месте расположения счетчиков, оС	от 0 до +40
- температура окружающей среды в месте расположения сервера, °С	от +10 до +30
Надежность применяемых в АИИС КУЭ компонентов: Счетчики: - среднее время наработки на отказ, ч, не менее: для счетчика ТЕ2000.01	220000
- среднее время восстановления работоспособности, ч	2
Сервер: - среднее время наработки на отказ, ч, не менее	70000
- среднее время восстановления работоспособности, ч	1
УСВ: - среднее время наработки на отказ, ч, не менее	12000
- среднее время восстановления работоспособности, ч	1
Глубина хранения информации Счетчики: - тридцатиминутный профиль нагрузки в двух направлениях, сут, не менее	113
- при отключении питания, лет, не менее	45
Сервер: - хранение результатов измерений и информации состояний средств измерений, лет, не менее	3,5

Надежность системных решений:

• -   защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;

• -   резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии с помощью электронной почты и сотовой связи.

В журналах событий фиксируются факты:

• - журнал счетчика:

• - параметрирования;

• - пропадания напряжения;

• - коррекции времени в счетчике;

Защищённость применяемых компонентов:

• - механическая защита от несанкционированного доступа и пломбирование:

• - счетчика;

• - промежуточных клеммников вторичных цепей напряжения;

• - испытательной коробки;

• - сервера;

• -  защита на программном уровне информации при хранении, передаче, параметрировании:

• - счетчика;

• - сервера.

Возможность коррекции времени в:

• - счетчиках (функция автоматизирована);

• - ИВК (функция автоматизирована).

Возможность сбора информации:

• - о результатах измерений (функция автоматизирована).

Цикличность:

• - измерений 30 мин (функция автоматизирована);

• - сбора 30 мин (функция автоматизирована).

Знак утверждения типа

наносится на титульный лист паспорта-формуляра АИИС КУЭ типографским способом.

Комплектность средства измерений

Комплектность АИИС КУЭ представлена в таблице 4.

Таблица 4 - Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт./экз.
Трансформатор тока	ТОЛ-НТЗ	10
Трансформатор тока	ТОЛ	10
Трансформатор напряжения	ЗНОЛП-НТЗ	6
Счётчик электрической энергии многофункциональный	ТЕ2000.01	10
Устройство синхронизации времени	ЭНКС-2	1
Программное обеспечение	«Энергосфера»	1
Паспорт-Формуляр	101.01.2-КУЭ.ПФ	1

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) АО «ОЭСК» (ПС Огнеупорная 2), аттестованном ООО «Спецэнергопроект» г. Москва, уникальный номер записи в реестре аккредитованных лиц № RA.RU.312236.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ Р 59793-2021 «Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания»;

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».

Правообладатель

Акционерное общество «Объединенная энергоснабжающая компания» (АО «ОЭСК») ИНН 6623131718

Юридический адрес: 620043, Свердловская обл., г. Екатеринбург, ул. Репина, стр. 42А, оф. 304

Телефон: +7 (343) 226-42-91

Изготовитель

Акционерное общество «Объединенная энергоснабжающая компания» (АО «ОЭСК») ИНН 6623131718

Адрес: 620043, Свердловская обл., г. Екатеринбург, ул. Репина, стр. 42А, оф. 304 Телефон: +7 (343) 226-42-91

Испытательный центр

Общество с ограниченной ответственностью (ООО «Спецэнергопроект»)

Адрес: 115419, г. Москва, ул. Орджоникидзе, д. 11, стр. 3, эт. 4, помещ. I, ком. 6, 7 Телефон: +7 (495) 410-28-81

E-mail: info@sepenergo.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312429.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» июля 2025 г. № 1180

Регистрационный № 95687-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Лента измерительная Л5Н3

Назначение средства измерений

Лента измерительная Л5Н3 (далее - лента) предназначена для передачи единицы длины рабочим эталонам 4-го разряда и средствам измерений согласно Государственной поверочной схеме для средств измерений длины в диапазоне от 1 • 10^-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840.

Описание средства измерений

Принцип действия ленты основан на сравнивании измеряемого размера со шкалой ленты.

К ленте измерительной данного типа относится лента измерительная Л5Н3 зав. № 2011.

Лента измерительная Л5Н3 представляет собой стальную полосу из нержавеющей стали с нанесенной на ее поверхности шкалой. Шкала ленты имеет миллиметровые, сантиметровые, дециметровые и метровые интервалы. Шкала нанесена на нижнюю боковую поверхность ленты, оцифровка шкалы - слева направо. Штрихи шкалы и оцифровка - светлые на темном фоне.

На обоих концах ленты закреплены вытяжные кольца.

Заводской номер в виде цифрового обозначения, состоящей из арабских цифр, нанесен методом лазерной гравировки на конце ленты.

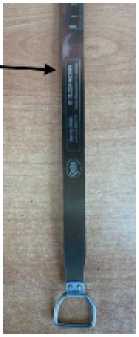

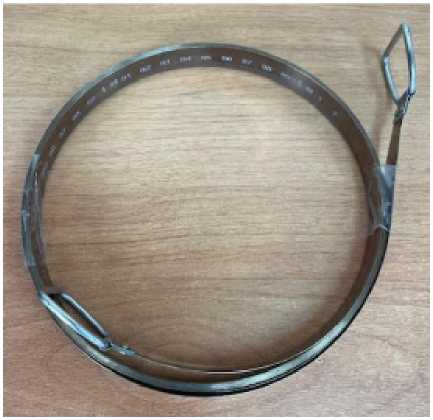

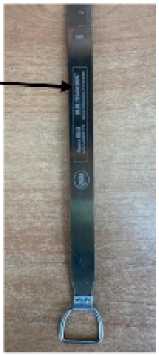

Общий вид ленты представлен на рисунке 1.

Место нанесения заводского номера

Рисунок 1 - Общий вид ленты

Пломбирование ленты не предусмотрено.

Нанесение знака поверки на ленту не предусмотрено.

Метрологические и технические характеристики

Основные метрологические и технические характеристики лент, включая показатели точности, представлены в таблице1, 2.

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная длина шкалы, м	5
Цена деления шкалы, мм	1
Диапазон измерений длины, м	от 0,001 до 5
Допускаемое отклонение действительной длины интервала шкалы от номинального значения при температуре окружающей среды 20°С, мм: - миллиметрового; - сантиметрового; - дециметрового и метрового; - 5 м	± 0,1 ± 0,2 ± 0,3 ± 0,5
Доверительные границы абсолютной погрешности измерений (при доверительной вероятности 0,99) мкм: где L - длина интервала, м	± (10 + 10 • L)

Таблица 2 - Технические характеристики.

Наименование характеристики	Значение
Ширина ленты измерительной, мм	16 ± 0,2
Толщина ленты измерительной, мм	от 0,20 до 0,25
Ширина штриха ленты измерительной, мм	0,20 ± 0,05
Отклонение от перпендикулярности штрихов шкалы относительно кромки ленты, не более	30'
Отклонение от прямолинейности рабочей боковой кромки ленты измерительной на отрезке шкалы 1 метр, мм, не более	0,5
Масса, кг, не более	0,3
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более	от +17 до +23 60±20
Средний срок службы, лет, не менее	2

Знак утверждения типа

наносят на титульный лист «Паспорта» типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность

Наименование	Обозначение	Кол-во
Лента измерительная зав. № 2011	Л5Н3	1 шт.
Паспорт	-	1 шт.
Методика поверки	-	1 шт.

Сведения о методиках (методах) измерений приведены в разделе 4 «Порядок работы» паспорта на ленту измерительную Л5Н3.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1^10^-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм».

Правообладатель

Общество с ограниченной ответственностью «Опика» (ООО «Опика»)

ИНН 7729516572

Юридический адрес: 119454, г. Москва, пр-кт Вернадского, д. 42, к. 2, кв. 150 Телефон: +7 (495) 921-22-96

Изготовитель

Общество с ограниченной ответственностью «Опика» (ООО «Опика») ИНН 7729516572

Адрес: 119454, г. Москва, пр-кт Вернадского, д. 42, к. 2, кв. 150

Телефон: +7 (495) 921-22-96

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Ростовской области» (ФБУ «Ростовский ЦСМ»)

Адрес: 344000, Ростовская обл., г. Ростов-на-Дону, пр-кт Соколова, д. 58/173

Телефон: (863)290-44-88, факс: (863)291-08-02

E-mail: info@rostcsm.ru

Уникальный номер записи в реестре аккредитованных лиц № 30042-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» июля 2025 г. № 1180

Регистрационный № 95688-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Ленты измерительные Л5Н3

Назначение средства измерений

Ленты измерительные Л5Н3 (далее - ленты) предназначены для передачи единицы длины рабочим эталонам 4-го разряда и средствам измерений согласно Государственной поверочной схеме для средств измерений длины в диапазоне от 1 • 10^-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840.

Описание средства измерений

Принцип действия лент основан на сравнивании измеряемого размера со шкалой ленты.

К лентам измерительным данного типа относятся ленты измерительные Л5Н3 зав. № 20686, зав. № 20097.

Каждая из лент измерительных Л5Н3 представляет собой стальную полосу из нержавеющей стали с нанесенной на ее поверхности шкалой. Шкала ленты имеет миллиметровые, сантиметровые, дециметровые и метровые интервалы. Шкала нанесена на нижнюю боковую поверхность ленты, оцифровка шкалы - слева направо. Штрихи шкалы и оцифровка - светлые на темном фоне.

На обоих концах ленты закреплены вытяжные кольца.

Заводской номер в виде цифрового обозначения, состоящей из арабских цифр, нанесен методом лазерной гравировки на конце ленты.

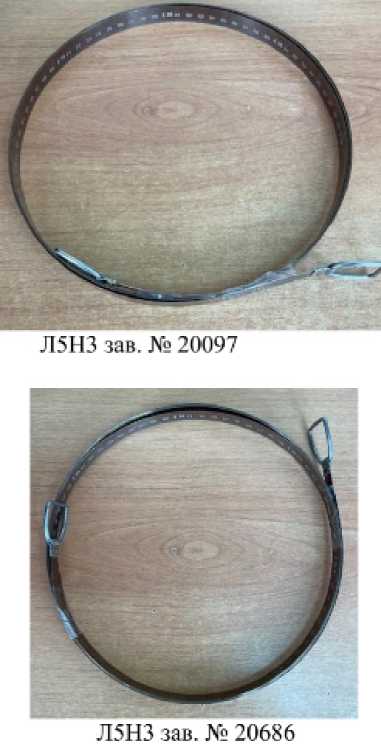

Общий вид лент представлен на рисунке 1.

Рисунок 1 - Общий вид лент Л5Н3

Пломбирование лент не предусмотрено.

Нанесение знака поверки на ленты не предусмотрено.

Метрологические и технические характеристики

Основные метрологические и технические характеристики лент, включая показатели точности, представлены в таблице1, 2.

Таблица 1 -

ологические

Наименование характеристики	Значение
Номинальная длина шкалы, м	5
Цена деления шкалы, мм	1
Диапазон измерений длины, м	от 0,001 до 5
Допускаемое отклонение действительной длины
интервала шкалы от номинального значения при температуре окружающей среды 20°С, мм:
- миллиметрового;	± 0,1
- сантиметрового;	± 0,2
- дециметрового и метрового;	± 0,3
5 м	± 0,5
Доверительные границы абсолютной погрешности измерений (при доверительной вероятности 0,99) мкм: где L - длина интервала, м	± (10 + 10 • L)

Таблица 2 - Технические характеристики.

Наименование характеристики	Значение
Ширина ленты измерительной, мм	16 ± 0,2
Толщина ленты измерительной, мм	от 0,20 до 0,25
Ширина штриха ленты измерительной, мм	0,20 ± 0,05
Отклонение от перпендикулярности штрихов шкалы относительно кромки ленты, не более	30'
Отклонение от прямолинейности рабочей боковой кромки ленты измерительной на отрезке шкалы 1 метр, мм, не более	0,5
Масса, кг, не более	0,3
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более	от +17 до +23 60±20
Средний срок службы, лет, не менее	2

Знак утверждения типа

наносят на титульный лист «Паспорта» типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность

Наименование	Обозначение	Кол-во
Лента измерительная	Л5Н3	1 шт.
Паспорт	-	1 шт.
Методика поверки	-	1 шт.

Сведения о методиках (методах) измерений

приведены в разделе 4 «Порядок работы» паспорта на ленту измерительную Л5Н3.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1^10^-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм».

Правообладатель

Общество с ограниченной ответственностью «Опика» (ООО «Опика»)

ИНН 7729516572

Юридический адрес: 119454, г. Москва, пр-кт Вернадского, д. 42, к. 2, кв. 150 Телефон: +7 (495) 921-22-96

Изготовитель

Общество с ограниченной ответственностью «Опика» (ООО «Опика»)

ИНН 7729516572

Адрес: 119454, г. Москва, пр-кт Вернадского, д. 42, к. 2, кв. 150

Телефон: +7 (495) 921-22-96

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Ростовской области» (ФБУ «Ростовский ЦСМ»)

Адрес: 344000, Ростовская обл., г. Ростов-на-Дону, пр-кт Соколова, д. 58/173

Телефон: (863)290-44-88, факс: (863)291-08-02

E-mail: info@rostcsm.ru

Уникальный номер записи в реестре аккредитованных лиц № 30042-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» июля 2025 г. № 1180

Регистрационный № 95689-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Модули измерительные МИТН-6*20/20

Назначение средства измерений

Модули измерительные МИТН-6*20/20 (далее - модули) предназначены для измерений силы и напряжения переменного тока промышленной частоты.

Описание средства измерений

Принцип действия модулей основан на измерении силы переменного тока на выходе трансформаторов тока и на измерении напряжения переменного тока на нижнем плече резистивно-емкостного делителя. Измеренные значения передаются через порт RS-485. Модули позволяют производить измерение силы переменного тока по шести отдельным каналам и напряжения переменного тока по одному каналу.

Конструктивно модули состоят из трансформаторов тока, резистивно-емкостного делителя, аналого-цифровых преобразователей, микропроцессора, управляющего процессом измерения, источника питания, гальванически изолированного преобразователя интерфейса RS-485 и размещены в корпусе из диэлектрического материала.

Заводской номер наносится на корпус модуля, на маркировочную наклейку, в виде цифрового кода любым технологическим способом.

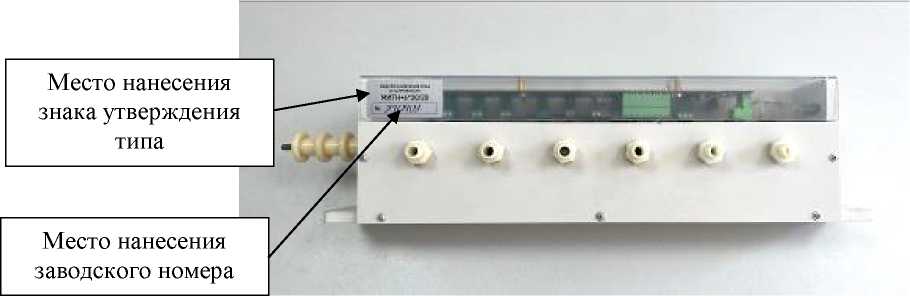

Общий вид модулей с указанием мест нанесения знака утверждения типа, заводского номера представлен на рисунке 1. Нанесение знака поверки на модули не предусмотрено. Пломбирование мест настройки (регулировки) модулей не предусмотрено.

Программное обеспечение

Программное обеспечение (далее - ПО) модулей состоит из встроенного и внешнего ПО.

Внешнее ПО «RS-Connect» служит для вывода и представления результатов измерений на внешнем портативном компьютере и не является метрологически значимым.

Встроенное ПО установлено во внутренней памяти модуля и недоступно пользователю. Встроенное ПО идентифицируется посредством указания версии в паспорте.

Метрологические характеристики модулей нормированы с учетом влияния встроенного ПО.

Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.

Идентификационные данные метрологически значимого встроенного ПО модулей приведены в таблице 1.

Таблица 1 - Идентификационные данные встроенного ПО

Идентификационные данные	Значение
Идентификационное наименование ПО	Микропрограмма
Номер версии (идентификационный номер ПО)	1.0
Цифровой идентификатор ПО	-

Метрологические и технические характеристики

Таблица 2 -

Наименование характеристики	Значение
Диапазон измерений силы переменного тока при частоте 50 Гц, мА	от 0,2 до 30
Пределы допускаемой относительной погрешности измерений силы переменного тока при частоте 50 Гц, %	±2
Диапазон измерений напряжения переменного тока при частоте 50 Гц, кВ	от 0,4 до 20
Пределы допускаемой относительной погрешности измерений напряжения переменного тока при частоте 50 Гц, %	±2

Таблица 3 - Технические

Наименование характеристики	Значение
Напряжение питания постоянного тока, В	24±5
Ток потребления, мА, не более	400
Габаритные размеры (высотахдлинахширина), мм, не более	125x465x115
Масса, кг, не более	2
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %	от +10 до +45 до 90

Таблица 4 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет	10
Средняя наработка на отказ, ч	20000

Знак утверждения типа

наносится на титульный лист паспорта типографским способом и на маркировочную наклейку на корпус модуля любым технологическим способом.

Комплектность средства измерений

Таблица 5 - Комплектность

Наименование	Обозначение	Количество
Модуль измерительный	МИТН-6*20/20	1 шт.
Паспорт	ПУИА.411181.501 ПС	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 10 «Методы контроля» паспорта ПУИА.411181.501 ПС.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний»;

Приказ Росстандарта от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1^10^-8 до 100 А в диапазоне частот от 1-10^-1 до 1-10⁶»;

Приказ Росстандарта от 24 февраля 2025 г. № 359 «Об утверждении государственной поверочной схемы для средств измерений электрического напряжения переменного тока промышленной частоты и композитного напряжения в диапазоне от 1 до 500 кВ с гармоническими составляющими от 0,3 до 50 порядка, в диапазоне частот от 15 до 2500 Гц (Приложение А)»;

Приказ Росстандарта от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В, в диапазоне частот 1-10^-1 до 2-10⁹»;

ПУИА.411181.501ТУ «Модуль измерительный МИТН-6*20/20. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «Завод промышленной электроники и спецтехники «Ангстрем» (ООО «Завод Ангстрем»)

ИНН 7604323568

Адрес юридического лица: 150022, г. Ярославль, Тормозное ш., д. 1, стр. 2, помещ. 3.11

Изготовитель

Общество с ограниченной ответственностью «Завод промышленной электроники и спецтехники «Ангстрем» (ООО «Завод Ангстрем»)

ИНН 7604323568

Адрес: 150022, г. Ярославль, Тормозное ш., д. 1, стр. 2, помещ. 3.11

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» июля 2025 г. № 1180

Регистрационный № 95690-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Прибор измерительный VBOX Touch

Назначение средства измерений

Прибор измерительный VBOX Touch (далее - прибор) предназначен для измерений собственной скорости движения.

Описание средства измерений

Принцип действия прибора основан на параллельном приеме и обработке сигналов глобальных навигационных спутниковых систем и вычислении на основе обработанных данных значений собственной скорости движения. Значения собственной скорости движения отображаются на экране прибора, а также записываются в log-файлы на карту памяти.

Прибор представляет собой устройство, выполненное в цельном корпусе с экраном, в состав которого входит встроенный приемник сигналов глобальных навигационных спутниковых систем, со встроенной спутниковой антенной. Прибор имеет возможность подключения к внешней спутниковой антенне.

К прибору измерительному VBOX Touch относится серийный № 067411.

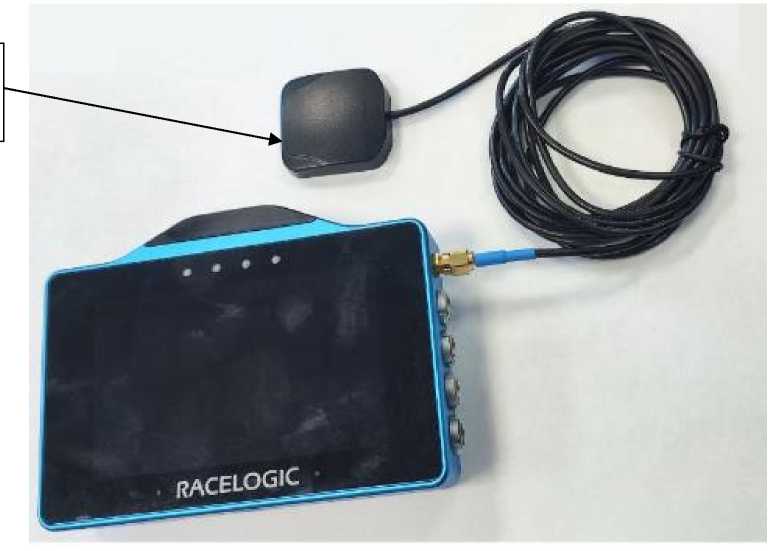

Общий вид прибора с подключением к внешней спутниковой антенне представлен на рисунке 1.

Серийный номер наносится на прямоугольную самоклеящуюся этикетку, расположенную на тыльной стороне корпуса прибора, типографским способом. Формат нанесения серийного номера цифровой. Пример маркировки прибора представлен на рисунке 3.

VBTOUCH~V1

Input 7-30 VDC Power <7^

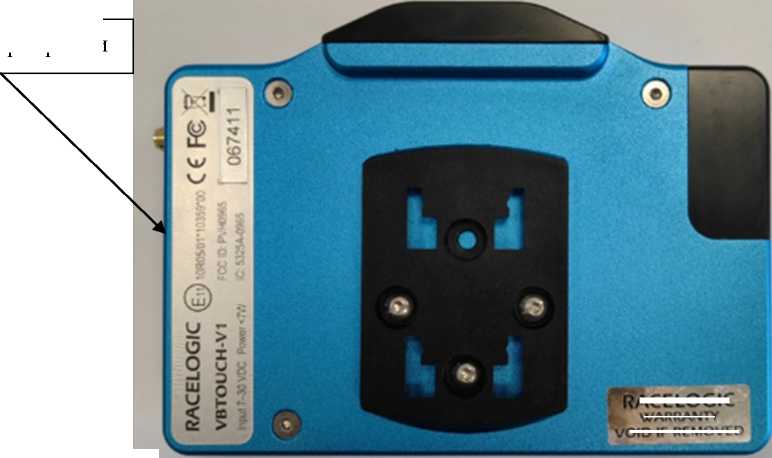

Рисунок 3 - Пример маркировки прибора

Пломбирование прибора не предусмотрено. Знак поверки на прибор не наносится.

Программное обеспечение

Функционирование прибора осуществляется под управлением специализированного программного обеспечения (далее - ПО). Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.

Конструкция средств измерений исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию. Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	-
Номер версии (идентификационный номер) ПО	1.4.0.19
Цифровой идентификатор ПО	-

Метрологические и технические характеристики

Таблица 2 -

Наименование характеристики	Значение
Диапазон измерений собственной скорости движения, км/ч	от 0,5 до 160
Пределы допускаемой абсолютной инструментальной погрешности измерений собственной скорости движения, км/ч	±0,1

Таблица 3 - Технические характеристики

Наименование характеристики	Значение
Напряжение питания от сети постоянного тока, В	от 6 до 30
Габаритные размеры, мм, не более:
- длина	138
- ширина	96
- высота	29
Масса, г, не более	450
Условия применения: - температура окружающей среды, °С	от -20 до +60

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность

а

Наименование	Обозначение	Количество
Прибор измерительный VBOX Touch		1 шт.
Антенна спутниковая внешняя		по заказу
Кабель питания		1 шт.
Кронштейн крепления		1 шт.
Карта памяти		1 шт.
Руководство по эксплуатации		1 экз.
Методика поверки		1 экз.

Сведения о методиках (методах) измерений

изложены в разделе 2.4 «Устройство и работа» документа «Прибор измерительный VBOX Touch. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 7 июня 2024 г. № 1374 «Об утверждении Государственной поверочной схемы для координатно-временных средств измерений».

Правообладатель

Компания «RACELOGIC Ltd.», Великобритания

Адрес: Unit 10-11 Swan Business Centre, Osier Way, Buckingham, Buckinghamshire, UK

Изготовитель

Компания «RACELOGIC Ltd.», Великобритания

Адрес: Unit 10-11 Swan Business Centre, Osier Way, Buckingham, Buckinghamshire, UK

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» июля 2025 г. № 1180

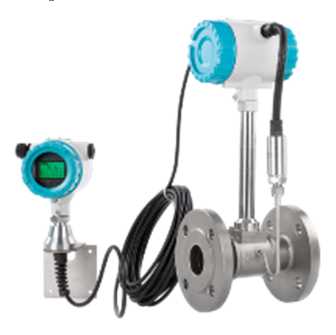

Разнесённое исполнение характеризуется удалённым монтажом электронного преобразователя от первичного преобразователя расхода.

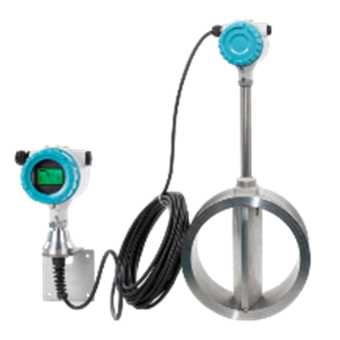

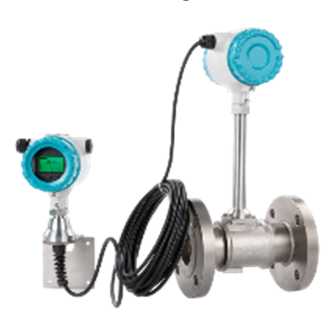

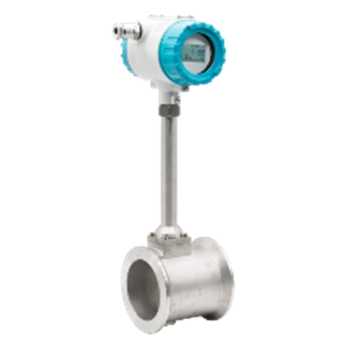

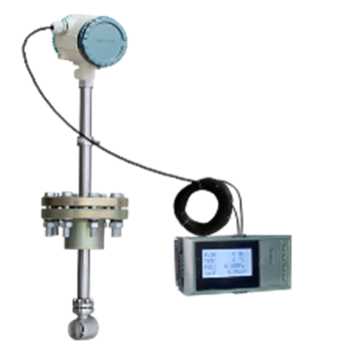

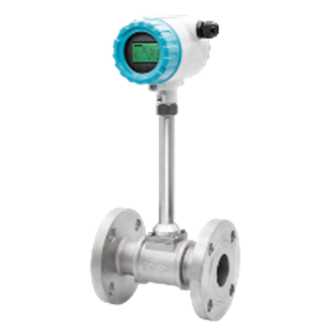

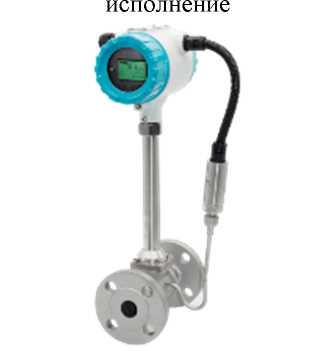

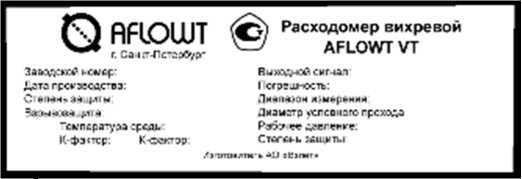

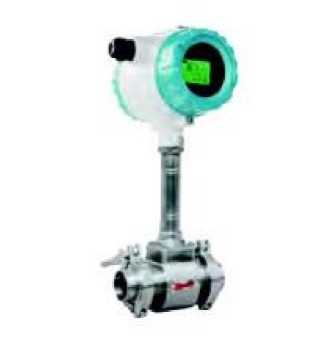

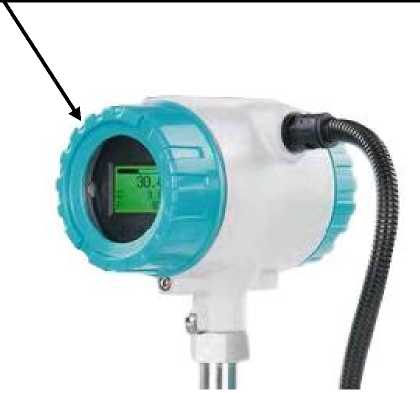

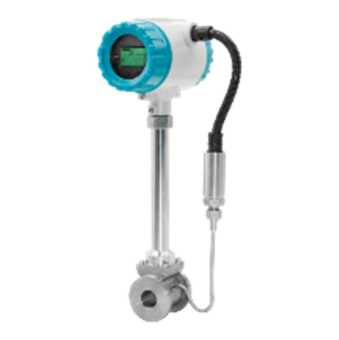

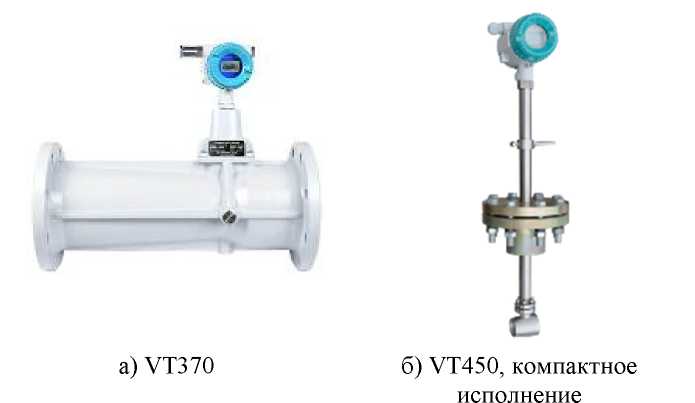

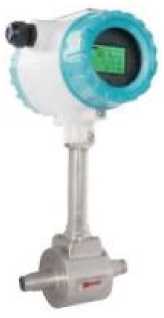

Общий вид расходомеров вихревых AFLOWT VT представлен на рисунке 1.

Цвет корпуса первичного преобразователя окрашивается по заказу.

Программное обеспечение

Программное обеспечение (далее - ПО) расходомера является Преобразование измеряемых величин и обработка измерительных данных с использованием внутренних аппаратных и программных средств. в энергонезависимой памяти.

После включения питания встроенное программное обеспечение проводит ряд самодиагностических проверок, во время работы осуществляет сбор и обработку поступающих данных, а также циклическую проверку целостности конфигурационных данных.

Программное обеспечение расходомеров предназначено для обработки сигналов, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, хранения в энергонезависимой памяти настроек и вывода результатов измерений на устройства индикации.

Метрологические характеристики средства измерений нормированы с учетом влияния программного обеспечения.

Для обеспечения от несанкционированного разграниченный доступ от выполняемых функций и

Уровень защиты с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	VZVT
Номер версии (идентификационный номер) ПО	9.х
Примечание - «х» может принимать значение от 0 до 9 и не относится к метрологически значимой части ПО.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование параметра		начение параметра
	VT370	VT450	VT470
Номинальный диаметр1), DN	от 20 до 200	от 80 до 1600	от 15 до 300
Диапазон измерений объёмного (массового2) расхода жидкости, м3/ч (т/ч)	-	от 6 до 70000 (от 6 до 70000)	от 0,5 до 2500 (от 0,5 до 2500)
Диапазон измерений объёмного (массо-вого2)) расхода газа, пара, м3/ч (кг/ч)	от 6 до 8000 (от 6,8 до 80400)	от 60 до 400000 (от 67,7 до 4020000)	от 5 до 16000 (от 5,6 до 272000)
Пределы допускаемой относительной погрешности расходомера при измерении объёма (массы) жидкости в потоке и объёмного (массового) расхода3) жидкости, %	-	±1,5; ±2,0; ±2,5	±0,75; ±1,0; ±1,5; ±2,0
Пределы допускаемой относительной погрешности расходомера при измерении объёма и объёмного расхода3) газа, пара, So, %	±1,0; ±1,5; ±2,0; ±2,5	±1,5; ±2,0; ±2,5	±1,0; ±1,5; ±2,0
Пределы допускаемой относительной погрешности расходомера при измерении объёма и объёмного расхода газа, приведённых к стандартным условиям 3)’4), %	±7^0+  +  +

Наименование параметра	Значение параметра
	VT370	VT450	VT470
Пределы допускаемой абсолютной погрешности измерений температуры газа, At, °C	±(0,3 + 0,005-|t|)
Пределы допускаемой основной приведённой (к верхнему переделу диапазона измерений) погрешности измерений давления газа, при температуре окружающего воздуха +20 °С, YP, %	±0,2
Пределы допускаемой дополнительной приведённой (к верхнему переделу диапазона измерений) погрешности преобразования и вычисления значений давления измеряемой среды, вызванной отклонением температуры окружающего воздуха от +20 °С, урдоп, %/10 °С	±0,01
Пределы допускаемой относительной погрешности измерений плотности газа, др, %	±0,3
1) Модель VT470: DN15 - DN300 для фланцевого/бесфланцевого исполнения, DN15 - DN100 для резьбового исполнения; 2) Массовый расход зависит от плотности среды; 3) По заказу; 4) dt - пределы допускаемой относительной погрешности измерений температуры среды, %; YP - пределы допускаемой приведённой погрешности измерений давления среды, %; дР - пределы допускаемой относительной погрешности измерений давления среды, %; др - пределы допускаемой относительной погрешности измерений плотности среды, %.

Таблица 3 - Технические характеристики

Наименование параметра	Значение параметра
	VT370	VT450	VT470
Измеряемая среда	жидкость, газ, пар
Диапазон температуры измеряемой среды, °С1)	от -20 до +80	от -40 до +250 от -40 до +350	от -40 до +250 от -40 до +350
Давление измеряемой среды избыточное, МПа1)	от 0 до 1,6 от 0 до 2,5	от 0 до 1,6	от 0 до 1,6 от 0 до 2,5 от 0 до 4 от 0 до 6,4 от 0 до 10 от 0 до 26
Параметры питания: - напряжение переменного тока, В - частота переменного тока, Гц - напряжение постоянного тока, В - напряжение постоянного тока от батареи, В	от 12 до 30 3,6	от 85 до 250 50 ± 1 от 12 до 30 3,6	от 85 до 250 50 ± 1 от 12 до 30 3,6
Потребляемая мощность, Вт, не более	15

Наименование параметра	Значение параметра
	VT370	VT450	VT470
Выводы и интерфейсы:	- импульсный; - аналоговый выход с поддержкой HART; - цифровой RS-485 с поддержкой Modbus RTU; - дискретный
Параметры выходных сигналов: - частотно-импульсный, Гц - аналоговый токовый, мА	от 0 до 10000 от 4 до 20
Степень защиты от проникновения твердых предметов и воды по ГОСТ 142542015 (IEC 60529) 1)	IP65 (электронный преобразователь) IP65 / IP68 (первичный преобразователь)
Маркировка взрывозащиты	0Ex 1а IIC Т6 Т5 Са Х
Температура окружающей среды при эксплуатации, °С	от -30 до +60 от -25 до +60 (взрывозащищённое исполнение)	от -40 до +65 от -25 до +60 (взрывозащищённое исполнение)	от -40 до +65 от -25 до +60 (взрывозащищённое исполнение)
Относительная влажность окружающей среды, %, не более	90	85	85

• ¹⁾ В зависимости от исполнения. Конкретные значения указываются в паспорте.

• ²⁾ По заказу.

Таблица 4 - Показатели надёжности

Наименование параметра	Значение
Средняя наработка на отказ, ч	150000
Средний срок службы, лет, не менее	20

Знак утверждения типа

наносится на титульные листы руководства по эксплуатации и паспорта типографским способом и на маркировочную табличку расходомера на полимерной наклейке.

Комплектность средства измерений

Таблица 5 - Комплектность

Наименование	Обозначение	Количество
Расходомер вихревой	AFLOWT VT370 или AFLOWT VT450, или AFLOWT VT470 (в зависимости от заказа)	1 шт.
Упаковка	-	1 шт.
Руководство по эксплуатации	ШКСД.407231.001 РЭ	1 экз.
Паспорт	ШКСД.407231.001 ПС	1 экз.

Сведения о методиках (методах) измерений

приведены в п. 3 руководства по эксплуатации ШКСД.407231.001 РЭ.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 года № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости»;

Приказ Федерального агентства по техническому регулированию и метрологии от 11 мая 2022 г. № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объёмного и массового расходов газа»;

ШКСД.407231.001 ТУ «Расходомеры вихревые AFLOWT VT. Технические условия».

Правообладатель

Акционерное общество «Взлет» (АО «Взлет»)

ИНН 7826013976

Юридический адрес: 198097, г. Санкт-Петербург, ул. Трефолева, д. 2, лит. БМ

Телефон: +7 (800) 333-88-87, +7 (812) 499-07-38

Е-mail: mail@vzljot.ru

Web-сайт: www.vzljot.ru

Изготовители

Акционерное общество «Взлет» (АО «Взлет»)

ИНН 7826013976

Юридический адрес: 198097, г. Санкт-Петербург, ул. Трефолева, д. 2, лит. БМ Адрес места осуществления деятельности: 198097, г. Санкт-Петербург, ул. Трефолева, д. 2, лит. БМ

Телефон: +7 (800) 333-88-87, +7 (812) 499-07-38

Е-mail: mail@vzljot.ru

Web-сайт: www.vzljot.ru

«Q&T Instrument Co., Ltd», КНР

Адрес: No. 191, Wangbai Road, Huanglong Area, Kaifeng, Henan, China Телефон: +86 371 27880233, +86 15237865258

E-mail: qtinstrument@gmail.com

Web-сайт: www.qtmeters.com

г. Москва,

вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46 Телефон: +7 (495) 544-00-00

E-mail: info@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» июля 2025 г. № 1180

Регистрационный № 95692-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная учета электроэнергии ООО «РКС-энерго» по ГТП АО «Шлиссельбургские горэлектросети»

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО «РКС-энерго» по ГТП АО «ЛОЭСК» - «Шлиссельбургские горэлектросети» (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, трехуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.

АИИС КУЭ включает в себя следующие уровни:

• 1- й уровень - измерительно-информационные комплексы (ИИК), которые включают в себя трансформаторы тока (ТТ), трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии, вторичные измерительные цепи и технические средства приема-передачи данных;

• 2- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя серверы баз данных (СБД): СБД ООО «РКС-энерго» с установленным программным обеспечением (ПО) «АльфаЦЕНТР», СБД АО «ЛОЭСК» с установленным ПО «Пирамида 2.0», устройство синхронизации времени УСВ-3 (УСВ), локально-вычислительную сеть, автоматизированные рабочие места, технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, технические средства для обеспечения локальной вычислительной сети (ЛВС) и разграничения прав доступа к информации. СБД ООО «РКС-энерго», СБД АО «ЛОЭСК».

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Измерительная информация на выходе счетчика:

- активная и реактивная электрическая энергия, как интеграл по времени от средней за период 0,02 с активной и реактивной мощности, соответственно, вычисляемая для интервалов времени 30 мин;

- средняя на интервале времени 30 мин активная (реактивная) электрическая мощность.

Результаты измерений для каждого интервала измерения и 30-минутные данные коммерческого учета соотнесены с текущим московским временем. Результаты измерений передаются в целых числах кВт^ч.

Цифровой сигнал с выходов счетчика ИИК № 1 - 4 при помощи технических средств приема-передачи данных поступает на входы СБД AO «ЛОЭСК», где осуществляется вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН. СБД AO «ЛОЭСК» с периодичностью опроса не реже 1 раза в сутки опрашивают счетчики электроэнергии и считывают с них тридцатиминутный профиль мощности для каждого канала учета и журналы событий.

СБД AO «ЛОЭСК» AO «ЛОЭСК» в автоматическом режиме один раз в сутки формируют отчеты в формате XML и отправляют данные коммерческого учета на СБД ООО «РКС-энерго».

СБД ООО «РКС-энерго» раз в сутки формирует отчеты в формате XML, подписывает электронной цифровой подписью (ЭЦП) и отправляет по выделенному каналу связи сети Интернет в АО «АТС», региональному филиалу АО «СО ЕЭС» и всем заинтересованным субъектам оптового рынка электроэнергии и мощности (ОРЭМ).

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). СОЕВ предусматривают поддержание шкалы всемирного координированного времени на всех уровнях АИИС КУЭ (ИИК, ИВК). В состав СОЕВ входит устройство синхронизации времени типа УСВ-3, синхронизирующие собственную шкалу времени с национальной шкалой координированного времени UTC (SU) по сигналам навигационных систем ГЛОНАСС.

СБД ООО «РКС-энерго», СБД AO «ЛОЭСК» периодически с установленным интервалом проверки текущего времени, сравнивают собственную шкалу времени со шкалой времени УСВ и при расхождении ±1 с и более, СБД ООО «РКС-энерго», СБД AO «ЛОЭСК» производят синхронизацию собственной шкалы времени со шкалой времени УСВ.

Сравнение шкалы времени счетчиков ИИК № 1 - 4 со шкалой времени СБД AO «ЛОЭСК» осуществляется во время сеанса связи со счетчиком (не реже раза в сутки). При обнаружении расхождения шкалы времени счетчика от шкалы времени СБД AO «ЛОЭСК» равного ±2 с и более, выполняется синхронизация шкалы времени счетчика.

Журналы событий счетчика электрической энергии, СБД AO «ЛОЭСК» и СБД ООО «РКС-энерго» отражают: факты коррекции времени с обязательной фиксацией времени (дата, часы, минуты, секунды) до и после коррекции и (или) величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на корпус АИИС КУЭ не предусмотрено.

Заводской номер АИИС КУЭ 001/25 нанесен на маркировочную табличку типографским способом в виде цифрового кода, которая крепится на корпус СБД ООО «РКС-энерго».

Общий вид СБД ООО «РКС-энерго» с указанием места нанесения заводского номера АИИС КУЭ представлен на рисунке 1.

Продолжение таблицы 1

1	2
Идентификационное наименование модуля ПО	ComIECFunctions.dll
Цифровой идентификатор модуля ПО	BE77C5655C4F19F89A1B41263A16CE27
Алгоритм вычисления цифрового идентификатора модуля ПО	MD5
Идентификационное наименование модуля ПО	ComModbusFunctions.dll
Цифровой идентификатор модуля ПО	AB65EF4B617E4F786CD87B4A560FC917
Алгоритм вычисления цифрового идентификатора модуля ПО	MD5
Идентификационное наименование модуля ПО	ComStdFunctions.dll
Цифровой идентификатор модуля ПО	EC9A86471F3713E60C1DAD056CD6E3 73
Алгоритм вычисления цифрового идентификатора модуля ПО	MD5
Идентификационное наименование модуля ПО	DateTimeProcessing.dll
Цифровой идентификатор модуля ПО	D1C26A2F55C7FECFF5CAF8B1C056FA4D
Алгоритм вычисления цифрового идентификатора модуля ПО	MD5
Идентификационное наименование модуля ПО	SafeValuesDataUpdate.dll
Цифровой идентификатор модуля ПО	B6740D3419A3BC1A42763860BB6FC8AB
Алгоритм вычисления цифрового идентификатора модуля ПО	MD5
Идентификационное наименование модуля ПО	SimpleVerifyDataStatuses.dll
Цифровой идентификатор модуля ПО	61C1445BB04C7F9BB4244D4A085C6A3 9
Алгоритм вычисления цифрового идентификатора модуля ПО	MD5
Идентификационное наименование модуля ПО	SummaryCheckCRC. dll
Цифровой идентификатор модуля ПО	EFCC55E91291DA6F80597932364430D5
Алгоритм вычисления цифрового идентификатора модуля ПО	MD5
Идентификационное наименование модуля ПО	ValuesDataProcessing.dll
Цифровой идентификатор модуля ПО	013E6FE1081A4CF0C2DE95F1BB6EE645
Алгоритм вычисления цифрового идентификатора модуля ПО	MD5

Конструкция АИИС КУЭ исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.

Метрологические и технические характеристики

Состав измерительных каналов (далее- ИК) АИИС КУЭ приведен в таблице 2.

Таблица 2 - Состав

каналов АИИС КУЭ

о S о к	Наименование измерительного канала	Состав измерительного канала
		Трансформатор тока	Трансформатор напряжения	Счетчик электрической энергии	ИВК
1	2	3	4	5	7
1	ПС 110 кВ Невский Судостроительный Завод (ПС-517), ЗРУ-10 кВ, Ввод 10 кВ Т-1	ТОЛ-СЭЩ 1200/5 КТ 0,5S Рег. № 51623-12	НАЛИ-СЭЩ 10000/100 КТ 0,5 Рег. № 51621-12	СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-17	и Г) о ч о 2 < л о « к W 2 О и я § о W о &И г<Г m и
2	ПС 110 кВ Невский Судостроительный Завод (ПС-517), ЗРУ-10 кВ, Ввод 10 кВ Т-2	ТОЛ-СЭЩ 1200/5 КТ 0,5S Рег. № 51623-12	НАЛИ-СЭЩ 10000/100 КТ 0,5 Рег. № 51621-12	СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-17
3	ПС 35 кВ Петрокрепость (ПС-727), КРУН-6 кВ, Ввод 6 кВ Т-1	ТЛО-10 1000/5 КТ 0,5S Рег. № 25433-11	ЗНОЛ 6000:^3/100:^3 КТ 0,5 Рег. № 46738-11	ПСЧ-4ТМ.05М КТ 0,5S/1,0 Рег. № 36355-07
4	ПС 35 кВ Петрокрепость (ПС-727), КРУН-6 кВ, Ввод 6 кВ Т-2	ТЛО-10 1000/5 КТ 0,5S Рег. № 25433-11	ЗНОЛ 6000:^3/100:^3 КТ 0,5 Рег. № 46738-11	ПСЧ-4ТМ.05М КТ 0,5S/1,0 Рег. № 36355-07

Таблица 3 - Основные

ИК АИИС КУЭ

Номер ИК	Вид электрической энергии	Границы основной погрешности ±5, %	Границы погрешности в рабочих условиях ±5, %
1	2	3	4
1, 2, 3, 4	Активная Реактивная	1,1 2,7	3.1 5.2
Пределы допускаемой абсолютной погрешности смещения шкалы времени компонентов СОЕВ АИИС КУЭ относительно национальной шкалы координированного времени UTC (SU), с			± 5
Примечания: 1  Характеристики погрешности ИК даны для измерений электроэнергии (получасовая) 2 В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности Р = 0,95. 3 Границы погрешности результатов измерений приведены для cos ф=0,9, токе ТТ, равном 100 % от 1ном для нормальных условий и для рабочих условий при cos ф=0,8, силе тока равной 1( 2) % от I1 ном при температуре окружающего воздуха в месте расположения счетчиков от +5°С до +35°С

Таблица 4 - Основные технические характеристики АИИС КУЭ

Наименование характеристики	Значение
1	2
Количество измерительных каналов	4
Нормальные условия параметры сети: - напряжение, % от ином	от 98 до 102
- ток, % от 1ном	от 100 до 120
- коэффициент мощности	0,9
- частота, Гц	50
температура окружающей среды для счетчиков, °С	от +21 до +25
Условия эксплуатации параметры сети: - напряжение, % от ином	от 90 до 110
- ток, % от 1ном	от 1(2) до 120
- коэффициент мощности coso (sino)	от 0,5 инд. до 1 емк
- частота, Гц	от 49,6 до 50,4
температура окружающей среды для ТТ и ТН, °С	от -40 до +60
температура окружающей среды для счетчиков, °С	от +5 до +35
температура окружающей среды для серверов ИВК, °С	от +10 до +30
атмосферное давление, кПа	от 80,0 до 106,7
относительная влажность, %, не более	98
Надежность применяемых в АИИС КУЭ компонентов Счетчики: - среднее время наработки на отказ, ч, не менее СЭТ-4ТМ.03М (рег. № 36697-17)	220000
ПСЧ-4ТМ.05М (рег. № 36355-07)	140000
УСВ-3: - среднее время наработки на отказ, ч, не менее	45000
Серверов : - среднее время наработки на отказ, ч, не менее	100000
- среднее время восстановления работоспособности, ч	1
Глубина хранения информации Счетчики: СЭТ-4ТМ.03М (рег. № 36697-17) - каждого массива профиля при времени интегрирования 30 минут, сут.	114
ПСЧ-4ТМ.05М (рег. № 36355-07) - каждого массива профиля при времени интегрирования 30 минут, сут.	113
Серверов : - хранение результатов измерений и информации о состоянии средств измерений, лет, не менее	3,5

Надежность системных решений:

• - защита от кратковременных сбоев питания серверов с помощью источника бесперебойного питания;

• - резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники ОРЭМ с помощью электронной почты и сотовой связи.

В журналах событий фиксируются факты:

• - в журнале событий счетчика:

• - параметрирования;

• - пропадания напряжения;

• - коррекции времени.

Защищенность применяемых компонентов:

• - механическая защита от несанкционированного доступа и пломбирование:

• - электросчетчика;

• - промежуточных клеммников вторичных цепей напряжения;

• - испытательной коробки;

• - серверов;

• - защита информации на программном уровне:

• - результатов измерений (при передаче, возможность использования цифровой подписи);

• - установка пароля на счетчик;

• - установка пароля на серверах.

Знак утверждения типа

наносится на титульный лист формуляра АИИС КУЭ типографским способом.

Комплектность средства измерений

Комплектность АИИС КУЭ представлена в таблице 5.

Таблица 5 - Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт.
Трансформатор тока	ТОЛ-СЭЩ	4
	ТЛО-10	6
Трансформатор напряжения	НАЛИ-СЭЩ	2
	ЗНОЛ	6
Счетчик электрической энергии	СЭТ-4ТМ.03М.01	2
	ПСЧ-4ТМ.05М	2
Устройство синхронизации времени	УСВ-3	1
Сервера	СБД ООО «РКС-энерго»	1
	СБД AO «ЛОЭСК»	1
Документация
Формуляр	ФО 26.51/350/25	1

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии ООО «РКС-энерго» по ГТП АО «ЛОЭСК» - «Шлиссельбургские горэлектросети». МВИ 26.51/350/25, аттестованном ФБУ "Самарский ЦСМ", г. Самара, уникальный номер записи в реестре аккредитованных лиц № RA.RU.311290.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».

Правообладатель

Общество с ограниченной ответственностью «РКС-энерго» (ООО «РКС-энерго») ИНН 3328424479

Юридический адрес: 187320, Ленинградская обл., Кировский р-н, г. Шлиссельбург, ул. Жука, д. 3, помещ. 204

Телефон: 8 (812) 332-05-20

E-mail: office@rks-energo.ru

Изготовитель

Общество с ограниченной ответственностью

(ООО «Энерготестконтроль»)

ИНН 9705008559

Адрес: 117449, г. Москва, ул. Карьер, д. 2, стр. 9, помещ. №1

Телефон: 8 (495) 6478818

E-mail: golovkonata63@gmail.com

Испытательный центр

Общество с ограниченной ответственностью (ООО «Энерготестконтроль»)

Адрес: 117449, г. Москва, ул. Карьер, д. 2, стр. 9, помещ. №1 Телефон: 8 (495) 6478818

E-mail: golovkonata63@gmail.com

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312560.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» июля 2025 г. № 1180

Регистрационный № 95693-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная учета электроэнергии (АИИС КУЭ) Башенная МГЭС

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) Башенная МГЭС (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, многоуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

• 1- й уровень - измерительно-информационные комплексы (далее - ИИК), которые включают в себя трансформаторы тока (далее - ТТ), трансформаторы напряжения (далее - ТН) и счетчики активной и реактивной электроэнергии (далее - счетчики), вторичные измерительные цепи и технические средства приема-передачи данных. Метрологические и технические характеристики измерительных компонентов АИИС КУЭ приведены в таблицах 2, 3.

• 2- й уровень - информационно-вычислительный комплекс (далее - ИВК), включающий в себя виртуальные серверы АИИС КУЭ (основной и резервный), локальную вычислительную сеть (далее - ЛВС), устройства синхронизации времени ИСС-1.5 (основной и резервный) (далее - УСВ), автоматизированные рабочие места персонала, технические средства приема-передачи данных, каналы связи для обеспечения информационного обмена между уровнями системы, технические средства для обеспечения ЛВС и разграничения доступа к информации, программное обеспечение (далее - ПО) ПО «Пирамида 2.0».

ИВК предназначен для автоматизированного сбора и хранения результатов измерений, состояния средств измерений, подготовки и отправки отчетов в АО «АТС», АО «СО ЕЭС» и информационные системы других смежных субъектов ОРЭМ.

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мощности на интервале времени усреднения 30 мин.

На верхнем уровне АИИС КУЭ выполняется дальнейшая обработка измерительной информации, в частности вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, формирование и хранение поступающей информации, оформление справочных и отчетных документов.

Данные по группам точек поставки в организации-участники ОРЭ и РРЭ, в том числе АО «АТС», АО «СО ЕЭС» и другим заинтересованным организациям, передаются с ИВК в виде XML-файлов в соответствии с Приложением 11.1.1 к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка, в том числе с использованием ЭЦП субъекта рынка.

АИИС КУЭ оснащена системой обеспечения единого времени (СОЕВ), которая охватывает уровень ИИК и ИВК. АИИС КУЭ оснащена УСВ, на основе приемника сигналов точного времени от глобальной навигационной спутниковой системы (ГЛОНАСС/GPS). УСВ обеспечивает автоматическую коррекцию часов виртуального сервера АИИС КУЭ. Коррекция часов виртуального сервера АИИС КУЭ проводится при расхождении часов виртуального сервера АИИС КУЭ и времени УСВ на величину более чем на ±1 с.

Сравнение шкалы времени счетчиков со шкалой времени УСВ осуществляется периодически (не реже, чем 1 раз в 1 сутки). При наличии любого расхождения производится синхронизация шкалы времени счетчика со шкалой времени УСВ.

Журналы событий счетчиков и виртуального сервера АИИС КУЭ отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции и (или) величины коррекции времени, на которую было скорректировано устройство.

Резервный виртуальный сервер АИИС КУЭ находится в режиме ненагруженного резерва («холодный» резерв).

Нанесение знака поверки на АИИС КУЭ не предусмотрено.

Маркировка заводского номера и даты выпуска АИИС КУЭ наносится на этикетку, расположенную на коммутационном шкафу, типографическим способом. Дополнительно заводской номер указывается в паспорте-формуляре.

Заводской номер АИИС КУЭ: 001.

Нанесение знака поверки на АИИС КУЭ не предусмотрено.

Программное обеспечение

В АИИС КУЭ используется ПО «Пирамида 2.0», в состав которого входят модули, указанные в таблице 1. ПО «Пирамида 2.0» обеспечивает защиту программного обеспечения и измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПО «Пирамида 2.0».

Таблица 1 - Идентификационные данные ПО

Наименование программного обеспечения	«Пирамида 2.0»
Номер версии ПО (идентификационный номер)	не ниже 8.0
Цифровой идентификатор	EB1984E0072ACFE1C797269B9DB15476
Идентификационное наименование	BinaryPackControls.dll
Цифровой идентификатор	E021CF9C974DD7EA91219B4D4754D5C7
Идентификационное наименование	CheckDataIntegrity.dll
Цифровой идентификатор	BE77C5655C4F19F89A1B41263A16CE27
Идентификационное наименование	ComIECFunctions.dll
Цифровой идентификатор	AB65EF4B617E4F786CD87B4A560FC917
Идентификационное наименование	ComModbusFunctions.dll
Цифровой идентификатор	EC9A86471F3713E60C1DAD056CD6E373
Идентификационное наименование	ComStdFunctions.dll
Цифровой идентификатор	D1C26A2F55C7FECFF5CAF8B1C056FA4D
Идентификационное наименование	DateTimeProcessing.dll
Цифровой идентификатор	B6740D3419A3BC1A42763 860BB6FC8AB
Идентификационное наименование	SafeValuesDataUpdate.dll
Цифровой идентификатор	61C1445BB04C7F9BB4244D4A085C6A3 9
Идентификационное наименование	SimpleVerifyDataStatuses.dll
Цифровой идентификатор	EFCC55E91291DA6F80597932364430D5
Идентификационное наименование	SummaryCheckCRC. dll
Цифровой идентификатор	013E6FE1081A4CF0C2DE95F1BB6EE645
Идентификационное наименование	ValuesDataProcessing.dll
Алгоритм вычисления цифрового идентификатора ПО	MD5

ПО «Пирамида 2.0» не влияет на метрологические характеристики ИК АИИС КУЭ, указанные в таблице 2.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Состав ИК АИИС КУЭ и их основные метрологические характеристики приведены в таблице 2.

Таблица 2 - Состав ИК Л И ИС КУЭ и их основные

о S о к	Наименование ИК	Измерительные компоненты				Вид электроэнергии	Метрологические характеристики ИК
		ТТ	TH	Счётчик	ивк		Основная погрешность, %	Погрешность в рабочих условиях, %
1	2	3	4	5	6	2	8	9
1	ВЛ 35 кВ Башенная ГЭС - Шатой	ТОЛ-СВЭЛ-35 Кл. т. 0,2S Ктг 300/5 Per. № 70106-17	НАМИ-35 УХЛ1 Кл. т. 0,2 Ктн 35000/100 Per. №60002-15	E8M-HV100-220-А2Е2-02А Кл. т. 0,28/0,5 Per. № 66884-17	S' с? к «	активная реактивная	±0,6 ±1,3	±1,5 ±2,6
2	ВЛ 10 кВ Шатой - Гучум-Кали	ТОЛ-НТЗ-10 Кл. т. 0,28 Ктг 100/5 Per. № 69606-17	ЗНОЛП-СВЭЛ-10 Кл. т. 0,2 Ктн 10000/л/3:100/л/3 Per. № 67628-17	E8M-HV100-220-А2Е2-02А Кл. т. 0,28/0,5 Per. № 66884-17	У S О    S нП S об S g Он со о .OI     3S 2 S 8 к § л ^3 S S м	активная реактивная	±0,6 ±1,3	±1,5 ±2,6
3	Генератор Г1	ТОЛ-НТЗ-10 Кл. т. 0,28 Ктг 1000/5 Per. № 69606-17	ЗНОЛП-СВЭЛ-6 Кл. т. 0,2 Ктн 6300/х/3;100/л/3 Per. №	E8M-HV100-220-А2Е2-02А Кл. т. 0,28/0,5 Per. № 66884-17		активная реактивная	±0,6 ±1,3	±1,5 ±2,6
4	Г енератор Г2	ТОЛ-НТЗ-10 Кл. т. 0,28 Ктг 1000/5 Per. № 69606-17	ЗНОЛП-СВЭЛ-6 Кл. т. 0,2 Ктн 6300/х/3;100/л/3 Per. № 6262'&-\2	E8M-HV100-220-А2Е2-02А Кл. т. 0,28/0,5 Per. № 66884-17		активная реактивная	±0,6 ±1,3	±1,5 ±2,6

Пределы допускаемой абсолютной погрешности смещения шкалы времени компонентов АПИС КУЭ, входящих в состав СОЕВ, относительно шкалы времени UTC(SU), (А), с_________________________________________________

Примечания

• 1 Характеристики погрешности ПК даны для измерений электроэнергии и средней мощности (получасовой).

• 2 В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности 0,95.

• 3 Погрешность в рабочих условиях указана для созф = 0,8 инд, 1=0,02 1ном и температуры окружающего воздуха в месте расположения счетчиков электроэнергии для ПК № 1 - 4 от 0 °C до +40 °C.

• 4 Допускается замена ТТ, TH и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АПИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик.

• 5 Допускается замена У СВ на аналогичные утвержденных типов.

• 6 Замена оформляется техническим актом в установленном на Предприятии-владельце АПИС КУЭ порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АПИС КУЭ как их неотъемлемая часть.

Основные технические характеристики ИК приведены в таблице 3.

Таблица 3 - Основные технические характеристики ИК

Наименование характеристики	Значение
Количество ИК	4
Нормальные условия: параметры сети: - напряжение, % от ином	от 99 до 101
- ток, % от 1ном	от 100 до 120
- частота, Гц	от 49,85 до 50,15
- коэффициент мощности cos9	0,9
- температура окружающей среды, оС	от +21 до +25
Условия эксплуатации: параметры сети: - напряжение, % от ином	от 90 до 110
- ток, % от 1ном	от 2 до 120
- коэффициент мощности cos9	от 0,5 инд до 0,8 емк
- частота, Гц	от 49,6 до 50,4
- температура окружающей среды для ТТ и ТН, оС	от -40 до +70
- температура окружающей среды в месте расположения счетчиков, оС	от 0 до +40
- температура окружающей среды в месте расположения сервера, °С	от +10 до +30
Надежность применяемых в АИИС КУЭ компонентов: Счетчики: - среднее время наработки на отказ, ч, не менее: для электросчетчика ESM-HV100-220-A2E2-02A	170000
- среднее время восстановления работоспособности, ч	2
Сервер: - среднее время наработки на отказ, ч, не менее	70000
- среднее время восстановления работоспособности, ч	1
Глубина хранения информации Счетчики: - тридцатиминутный профиль нагрузки в двух направлениях, сут., не менее	114
- при отключении питания, лет, не менее	45
Сервер: - хранение результатов измерений и информации состояний средств измерений, лет, не менее	3,5

Надежность системных решений:

• -   защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;

• -   резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии с помощью электронной почты и сотовой связи.

В журналах событий фиксируются факты:

• - журнал счетчика:

• - параметрирования;

• - пропадания напряжения;

• - коррекции времени в счетчике;

Защищённость применяемых компонентов:

• - механическая защита от несанкционированного доступа и пломбирование:

• - счетчика;

• - промежуточных клеммников вторичных цепей напряжения;

• - испытательной коробки;

• - сервера;

• -  защита на программном уровне информации при хранении, передаче, параметрировании:

• - счетчика;

• - сервера.

Возможность коррекции времени в:

• - счетчиках (функция автоматизирована);

• - ИВК (функция автоматизирована).

Возможность сбора информации:

• - о результатах измерений (функция автоматизирована).

Цикличность:

• - измерений 30 мин (функция автоматизирована);

• - сбора 30 мин (функция автоматизирована).

Знак утверждения типа

наносится на титульный лист паспорта-формуляра типографским способом.

Комплектность средства измерений

Комплектность АИИС КУЭ представлена в таблице 4.

Таблица 4 - Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт.
Трансформатор тока	ТОЛ-СВЭЛ-35	3
Трансформатор тока	ТОЛ-НТЗ-10	9
Трансформатор напряжения	НАМИ-35 УХЛ1	1
Трансформатор напряжения	ЗНОЛП-СВЭЛ-6	6
Трансформатор напряжения	ЗНОЛП-СВЭЛ-10	3
Счётчик электрической энергии многофункциональный	ESM-HV100-220-A2E2-02A	4
Устройство синхронизации времени	ИСС-1.5	2
Виртуальный сервер АИИС КУЭ	-	2
Программное обеспечение	«Пирамида 2.0»	2
Паспорт-Формуляр	БГЭС.001.ПФ	1

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) Башенная МГЭС, аттестованном ООО «Спецэнергопроект» г. Москва, уникальный номер записи в реестре аккредитованных лиц № RA.RU.312236.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ 59793-2021 «Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания»;

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».

Правообладатель

Публичное акционерное общество «РусГидро» (ПАО «РусГидро»)

ИНН 2460066195

Юридический адрес: 660017, Красноярский кр., г. Красноярск, ул. Дубровинского, д. 43, стр. 1

Телефон: +7 (495) 225-32-32

Факс: +7 (391) 929-17-29

E-mail: office@rushydro.ru

Изготовитель

Общество с ограниченной ответственностью «Малые ГЭС Ставрополья и Карачаево-Черкесии» (ООО «МГЭС Ставрополья и КЧР»)

ИНН 0917014406

Адрес: 357431, Ставропольский край, г. о. город-курорт Железноводск, п. Иноземцево, ул. Гагарина, д. 2Н, помещ. 35

Телефон: +7 (495) 122-05-55

Web-сайт: mges-stavr.rushydro.ru

Испытательный центр

Общество с ограниченной ответственностью (ООО «Спецэнергопроект»)

Адрес: 115419, г. Москва, ул. Орджоникидзе, д. 11, стр. 3, эт. 4, помещ. I, ком. 6, 7 Телефон: +7 (495) 410-28-81

E-mail: info@sepenergo.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312429.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» июля 2025 г. № 1180

Регистрационный № 95694-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная учета электроэнергии (АИИС КУЭ) Черекская ГЭС

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) Черекская ГЭС (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, многоуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

• 1- й уровень - измерительно-информационные комплексы (далее - ИИК), которые включают в себя трансформаторы тока (далее - ТТ), трансформаторы напряжения (далее - ТН) и счетчики активной и реактивной электроэнергии (далее - счетчики), вторичные измерительные цепи и технические средства приема-передачи данных. Метрологические и технические характеристики измерительных компонентов АИИС КУЭ приведены в таблицах 2, 3.

• 2- й уровень - информационно-вычислительный комплекс (далее - ИВК), включающий в себя сервер АИИС КУЭ, расположенный на Кашхатау ГЭС, устройства синхронизации времени ССВ-1Г (основное и резервное), расположенные на Кашхатау ГЭС, устройства синхронизации времени ИСС-1.5 (основное и резервные), расположенные на Черекской ГЭС, каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения доступа к информации, программное обеспечение (далее - ПО) «Пирамида 2.0», автоматизированные рабочие места (далее - АРМ).

ИВК предназначен для автоматизированного сбора и хранения результатов измерений, состояния средств измерений, подготовки и отправки отчетов в АО «АТС», АО «СО ЕЭС» и информационные системы других смежных субъектов ОРЭМ.

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков поступает на сервер АИИС КУЭ, где осуществляется вычисление электроэнергии и мощности с учетом коэффициентов трансформации ТТ и ТН, выполняется дальнейшая обработка измерительной информации, в частности, формирование и хранение поступающей информации, оформление отчетных документов.

Передача информации в АО «АТС» с использованием электронной подписи (ЭП) субъекта ОРЭМ, в АО «СО ЕЭС» и в заинтересованные организации осуществляется с сервера АИИС КУЭ, либо АРМ, по выделенному каналу связи по протоколу TCP/IP по сети Internet в виде xml-файлов в соответствии с приложением 11.1.1 «Формат и регламент предоставления результатов измерений, состояния средств и объектов измерений в АО «АТС», АО «СО ЕЭС» и смежным субъектам» к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности.

Также сервер ИВК может принимать измерительную информацию в виде xml-файлов установленных форматов от ИВК прочих АИИС КУЭ, зарегистрированных в Федеральном информационном фонде, и передавать всем заинтересованным субъектам оптового рынка электроэнергии.

АИИС КУЭ оснащена системой обеспечения единого времени (СОЕВ), которая охватывает все уровни системы. Для синхронизации шкалы времени СОЕВ в состав ИВК входят устройства синхронизации времени ССВ-1Г (основное и резервное), расположенные на Кашхатау ГЭС, и устройства синхронизации времени ИСС-1.5 (основное и резервное), расположенные на Черекской ГЭС.

Сравнение шкалы времени сервера с ССВ-1Г Кашхатау ГЭС происходит не реже, чем 1 раз в сутки посредством встроенного ПО сервера ИВК. Коррекция шкалы времени сервера выполняется при расхождении шкал времени сервера ИВК и ССВ-1Г Кашхатау ГЭС более, чем на ±1 с.

Сравнение шкалы времени счетчиков со шкалой времени ИСС-1.5 осуществляется периодически (не реже, чем 1 раз в 1 сутки). При наличии любого расхождения производится синхронизация шкалы времени счетчика со шкалой времени ИСС-1.5.

Журналы событий счетчиков и сервера отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции и (или) величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на АИИС КУЭ не предусмотрено.

Маркировка заводского номера и даты выпуска АИИС КУЭ наносится на этикетку, расположенную на коммутационном шкафу, типографическим способом. Дополнительно заводской номер указывается в паспорте-формуляре.

Заводской номер АИИС КУЭ: 001.

Нанесение знака поверки на АИИС КУЭ не предусмотрено.

Программное обеспечение

В АИИС КУЭ используется ПО «Пирамида 2.0» в состав которого входят модули, указанные в таблице 1. ПО «Пирамида 2.0» обеспечивает защиту программного обеспечения и измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПО «Пирамида 2.0».

Таблица 1 - Идентификационные данные ПО «Пирамида 2.0»

Наименование программного обеспечения	«Пирамида 2.0»
Номер версии ПО (идентификационный номер)	не ниже 8.0
Цифровой идентификатор	EB1984E0072ACFE1C797269B9DB15476
Идентификационное наименование	BinaryPackControl s.dll
Цифровой идентификатор	E021CF9C974DD7EA91219B4D4754D5C7
Идентификационное наименование	CheckDataIntegrity.dll
Цифровой идентификатор	BE77C5655C4F19F89A1B41263A16CE27
Идентификационное наименование	ComIECFunctions.dll
Цифровой идентификатор	AB65EF4B617E4F786CD87B4A560FC917
Идентификационное наименование	ComModbusFunctions.dll
Цифровой идентификатор	EC9A86471F3713E60C1DAD056CD6E373
Идентификационное наименование	ComStdFunctions.dll
Цифровой идентификатор	D1C26A2F55C7FECFF5CAF8B1C056FA4D
Идентификационное наименование	DateTimeProcessing.dll
Цифровой идентификатор	B6740D3419A3BC1A42763 860BB6FC8AB
Идентификационное наименование	SafeValuesDataUpdate.dll
Цифровой идентификатор	61C1445BB04C7F9BB4244D4A085C6A3 9
Идентификационное наименование	SimpleVerifyDataStatuses.dll
Цифровой идентификатор	EFCC55E91291DA6F80597932364430D5
Идентификационное наименование	SummaryCheckCRC. dll
Цифровой идентификатор	013E6FE1081A4CF0C2DE95F1BB6EE645
Идентификационное наименование	ValuesDataProcessing.dll
Алгоритм   вычисления   цифрового идентификатора ПО	MD5

ПО «Пирамида 2.0 не влияет на метрологические характеристики ИК АИИС КУЭ.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Состав ИК АИИС КУЭ и их основные метрологические характеристики приведены в таблице 2.

Таблица 2 - Состав ИК Л И ИС КУЭ и их основные

о S о к	Наименование ИК	Измерительные компоненты				Вид электроэнергии	Метрологические характеристики ИК
		ТТ	TH	Счётчик	УСВ/ Сервер		Основная погрешность, %	Погрешность в рабочих усло-виях, %
1	2	3	4	5	6	7	8	9
1	ВЛ 10 кВ Аушигерская ГЭС-Кашхатау с отпайками на Черекскую ГЭС, Зарагижскую ГЭС (Ф-101)	ТОЛ-НТЗ-10 Кл. т. 0,5 Ктт 3QI5 Per. № 69606-17	ЗНОЛ-СЭЩ-10 Кл. т. 0,5 Ктн 10000/л/3:100/л/3 Per. №71707-18	E8M-HV100-24-А2Е2-02А Кл. т. 0,28/0,5 Per. № 66884-17	ССВ-1Г (основное, резервное) Per. № 61380-15, ИСС-1.5 (основное, резервное) Per. № 71235-18, DEPO 8torm 1430B1R	активная реактивная	±1,1 ±2,7	±3,0 ±4,8
2	ГА-3	ТОЛ-НТЗ-10 Кл. т. 0,28 Ктг 2QQQI5 Per. № 69606-17	НАЛИ-НТЗ-10 Кл. т. 0,2 Ктн 10500/100 Per. №70747-18	E8M-HV100-24-А2Е2-02А Кл. т. 0,28/0,5 Per. № 66884-17		активная реактивная	±0,6 ±1,3	±1,5 ±2,6
3	Ввод Т-1 КРУ 10 кВ	ТОЛ-НТЗ-10 Кл. т. 0,28 Ктг 2000/5 Per. № 69606-17	НАЛИ-НТЗ-10 Кл. т. 0,2 Ктн 10500/100 Per. №70747-18	E8M-HV100-24-А2Е2-02А Кл. т. 0,28/0,5 Per. № 66884-17		активная реактивная	±0,6 ±1,3	±1,5 ±2,6

Пределы допускаемой абсолютной погрешности смещения шкалы времени компонентов АПИС КУЭ, входящих в состав СОЕВ, относительно шкалы времени UTC(SU), (А), с_________________________________________________

Примечания

• 1 Характеристики погрешности ПК даны для измерений электроэнергии и средней мощности (получасовой).

• 2 В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности 0,95.

• 3 Погрешность в рабочих условиях указана для созф = 0,8 инд 1=0,02(0,05) 1ном и температуры окружающего воздуха в месте расположения счетчиков электроэнергии для ПК №№ 1 - 9 от 0 °C до +40 °C.

• 4 Допускается замена ТТ, TH и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АПИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик.

• 5 Допускается замена устройств синхронизации времени ССВ-1Г и ИСС-1.5 на аналогичные утвержденных типов.

• 6 Замена оформляется техническим актом в установленном на Предприятии-владельце АПИС КУЭ порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АПИС КУЭ как их неотъемлемая часть.

Основные технические характеристики ИК приведены в таблице 3.

Таблица 3 - Основные технические характеристики ИК

Наименование характеристики	Значение
Количество ИК	9
Нормальные условия: параметры сети: - напряжение, % от ином	от 99 до 101
- ток, % от 1ном	от 100 до 120
- частота, Гц	от 49,85 до 50,15
- коэффициент мощности cos9	0,9
- температура окружающей среды, оС	от +21 до +25
Условия эксплуатации: параметры сети: - напряжение, % от ином	от 90 до 110
- ток, % от 1ном	от 2(5) до 120
- коэффициент мощности cos9	от 0,5 инд до 0,8 емк
- частота, Гц	от 49,6 до 50,4
- температура окружающей среды для ТТ и ТН, оС	от -40 до +70
- температура окружающей среды в месте расположения счетчиков, оС	от 0 до +40
- температура окружающей среды в месте расположения сервера, °С	от +10 до +30
Надежность применяемых в АИИС КУЭ компонентов: Счетчики: - среднее время наработки на отказ, ч, не менее: для электросчетчика ESM-HV100-24-A2E2-02A	170000
- среднее время восстановления работоспособности, ч	2
Сервер: - среднее время наработки на отказ, ч, не менее	70000
- среднее время восстановления работоспособности, ч	1
Глубина хранения информации Счетчики: - тридцатиминутный профиль нагрузки в двух направлениях, сут, не менее	113
- при отключении питания, лет, не менее	45
Сервер: - хранение результатов измерений и информации состояний средств измерений, лет, не менее	3,5

Надежность системных решений:

• -   защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;

• -   резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии с помощью электронной почты и сотовой связи.

В журналах событий фиксируются факты:

• - журнал счетчика:

• - параметрирования;

• - пропадания напряжения;

• - коррекции времени в счетчике;

Защищённость применяемых компонентов:

• - механическая защита от несанкционированного доступа и пломбирование:

• - счетчика;

• - промежуточных клеммников вторичных цепей напряжения;

• - испытательной коробки;

• - сервера;

• -  защита на программном уровне информации при хранении, передаче, параметрировании:

• - счетчика;

• - сервера.

Возможность коррекции времени в:

• - счетчиках (функция автоматизирована);

• - ИВК (функция автоматизирована).

Возможность сбора информации:

• - о результатах измерений (функция автоматизирована).

Цикличность:

• - измерений 30 мин (функция автоматизирована);

• - сбора 30 мин (функция автоматизирована).

Знак утверждения типа

наносится на титульный лист паспорта-формуляра АИИС КУЭ типографским способом.

Комплектность средства измерений

Комплектность АИИС КУЭ представлена в таблице 4.

Таблица 4 - Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт./экз.
1	2	3
Трансформатор тока	ТОЛ-НТЗ-10	17
Трансформатор тока	ТОГФ-110	9
Трансформатор напряжения	ЗНОЛ-СЭЩ-10	3
Трансформатор напряжения	НАЛИ-НТЗ-10	4
Трансформатор напряжения	НДКМ-100	6
Счётчик электрической энергии многофункциональный	ESM-HV100-24-A2E2-02A	9
У стройство синхронизации времени	ССВ-1Г	2
У стройство синхронизации времени	ИСС-1.5	2
Сервер	DEPO Storm 1430B1R	1
Программное обеспечение	«Пирамида 2.0»	1
Паспорт-Формуляр	165-2023-147-ПФ	1

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) Черекская ГЭС, аттестованном ООО «Спецэнергопроект», г. Москва. Уникальный номер записи об аккредитации в реестре аккредитованных лиц по аттестации методик измерений № RA.RU.312236.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ 59793-2021 «Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания»;

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».

Правообладатель

Публичное акционерное общество «РусГидро» (ПАО «РусГидро») ИНН 2460066195

Юридический адрес: 660017, Красноярский край, г. Красноярск, ул. Дубровинского, д. 43, к. 1

Телефон: +7 (495) 225-32-32 Факс: +7 (391) 929-17-29 E-mail: office@rushydro.ru

Изготовитель

Общество с ограниченной ответственностью «Малые ГЭС Ставрополья и Карачаево-Черкесии» (ООО «МГЭС Ставрополья и КЧР»)

ИНН 0917014406

Адрес: 357431, Ставропольский край, г. о. город-курорт Железноводск, п. Иноземцево, ул. Гагарина, д. 2Н, помещ. 35

Телефон: +7-495-122-05-55

Web-сайт: mges-stavr.rushydro.ru

Испытательный центр

Общество с ограниченной ответственностью (ООО «Спецэнергопроект»)

Адрес: 115419, г. Москва, ул. Орджоникидзе, д. 11, стр. 3, эт. 4, помещ. I, ком. 6, 7 Телефон: 8 (495) 410-28-81

E-mail: info@sepenergo.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312429.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» июля 2025 г. № 1180

Регистрационный № 95695-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерений количества и показателей качества нефтепродуктов № 34. Резервная схема учета

Назначение средства измерений

Система измерений количества и показателей качества нефтепродуктов № 34. Резервная схема учета (далее - СИКН) предназначена для автоматического измерения массы нефтепродуктов и контроля показателей качества при сдаче нефтепродуктов на ПК «Шесхарис» АО «Черномортранснефть».

Описание средства измерений

Принцип действия СИКН основан на использовании косвенного метода динамических измерений массы нефтепродуктов с помощью преобразователей расхода жидкости ультразвуковых (далее - УЗР). Выходные сигналы преобразователей расхода УЗР, преобразователей температуры, давления, плотности по линиям связи поступают на соответствующие входы комплекса измерительно-вычислительного, который преобразует их и вычисляет массу нефтепродуктов по реализованному в нем алгоритму.

СИКН имеет заводской номер 34/21.

В состав СИКН входят:

• - узел резервной схемы учета, состоящий из двух рабочих измерительных линий (далее - ИЛ);

• - блок измерений показателей качества (далее - БИК) (из состава СИКН № 34 ОСУ);

• - поверочная установка (из состава СИКН № 34 ОСУ);

• - система сбора и обработки информации (далее - СОИ).

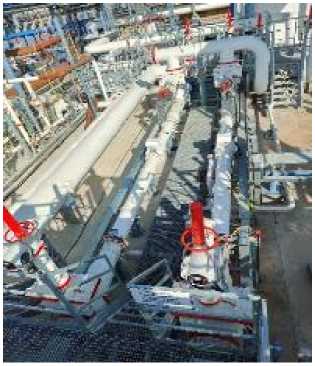

Общий вид СИКН представлен на рисунке 1.

В состав СИКН входят средства измерений, приведенные в таблице 1.

Таблица 1 - СИ, входящие в состав СИКН

Наименование СИ	Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений
Преобразователи расхода жидкости ультразвуковые DFX-MM	57471-14
Датчики давления Метран-150	32854-13
Преобразователи давления измерительные FCX-AII и FCX-CII	53147-13
Термопреобразователи универсальные ТПУ 0304/М1	50519-12
Термопреобразователи прецизионные ПТ 0304-ВТ	77963-20
Преобразователи плотности и расхода CDM (далее - ПП)	63515-16
Влагомер нефти поточный УДВН-2п	77816-20
Комплексы измерительно-вычислительные ТН-01 (далее - ИВК)	67527-17

В состав СИКН сходят показывающие СИ давления и температуры утвержденных типов. В БИК установлен расходомер для контроля выполнения условий изокинетичности пробоотбора.

СИКН обеспечивает выполнение следующих основных функций:

• - автоматические измерения массы нефтепродуктов косвенным методом динамических измерений за установленные интервалы времени в рабочем диапазоне расхода, температуры, давления, плотности нефтепродуктов;

• - автоматические измерения параметров качества нефтепродуктов;

• - измерения давления и температуры нефтепродуктов автоматические и с помощью показывающих средств измерений давления и температуры нефтепродуктов соответственно;

• - поверка и контроль метрологических характеристик УЗР с применением поверочной установки;

• - автоматический и ручной отбор проб нефтепродуктов в соответствии с требованиями ГОСТ 2517-2012 «Нефть и нефтепродукты. Методы отбора проб»;

• - автоматический контроль технологических параметров нефтепродуктов в СИКН, их индикацию и сигнализацию нарушений установленных границ;

• - регистрацию и хранение результатов измерений, формирование отчетов;

• - защиту информации от несанкционированного доступа программными средствами. Пломбирование СИКН не предусмотрено.

Заводской номер СИКН нанесен типографским способом на информационную табличку, установленную на площадке СИКН, представленную на рисунке 2. Формат нанесения заводского номера - буквенно-цифровой.

Нанесение знака поверки на СИКН не предусмотрено.

Рисунок 2 - Информационная табличка СИКН

Программное обеспечение

СИКН имеет программное обеспечение (далее - ПО), реализованное в ИВК и АРМ оператора.

ПО АРМ оператора не содержит метрологически значимой части.

Защита ПО СИКН от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу осуществляется путем идентификации, защиты от несанкционированного доступа.

ПО СИКН защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров системой идентификации пользователя.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 2 -

данные ПО СИКН

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	AnalogConverter.app
Номер версии (идентификационный номер) ПО	1.2.14.1
Цифровой идентификатор ПО (CRC32)	9319307D
Идентификационное наименование ПО	SIKNCalc.app
Номер версии (идентификационный номер) ПО	1.7.14.3
Цифровой идентификатор ПО (CRC32)	17D43552
Идентификационное наименование ПО	Sarasota.app
Номер версии (идентификационный номер) ПО	1.1.14.18
Цифровой идентификатор ПО (CRC32)	5FD2677A
Идентификационное наименование ПО	PP 78xx.app
Номер версии (идентификационный номер) ПО	1.1.14.20
Цифровой идентификатор ПО (CRC32)	CB6B884C
Идентификационное наименование ПО	MI1974.app
Номер версии (идентификационный номер) ПО	1.6.14.11
Цифровой идентификатор ПО (CRC32)	116E8FC5
Идентификационное наименование ПО	MI3233.app
Номер версии (идентификационный номер) ПО	1.1.14.28
Цифровой идентификатор ПО (CRC32)	3836BADF
Идентификационное наименование ПО	MI3265.app
Номер версии (идентификационный номер) ПО	1.6.14.3
Цифровой идентификатор ПО (CRC32)	4EF156E4
Идентификационное наименование ПО	MI3266.app
Номер версии (идентификационный номер) ПО	1.6.14.6
Цифровой идентификатор ПО (CRC32)	4D07BD66

Пр одолжение таблицы 2

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	MI3267.app
Номер версии (идентификационный номер) ПО	1.6.14.5
Цифровой идентификатор ПО (CRC32)	D19D9225
Идентификационное наименование ПО	MI3287.app
Номер версии (идентификационный номер) ПО	1.6.14.4
Цифровой идентификатор ПО (CRC32)	3A4CE55B
Идентификационное наименование ПО	MI3312.app
Номер версии (идентификационный номер) ПО	1.1.14.30
Цифровой идентификатор ПО (CRC32)	E56EAB1E
Идентификационное наименование ПО	MI3380.app
Номер версии (идентификационный номер) ПО	1.6.14.12
Цифровой идентификатор ПО (CRC32)	23F21EA1
Идентификационное наименование ПО	KMH PP.app
Номер версии (идентификационный номер) ПО	1.1.14.17
Цифровой идентификатор ПО (CRC32)	71C65879
Идентификационное наименование ПО	KMH PP AREOM.app
Номер версии (идентификационный номер) ПО	1.3.14.1
Цифровой идентификатор ПО (CRC32)	62C75A03
Идентификационное наименование ПО	MI2816.app
Номер версии (идентификационный номер) ПО	1.1.14.5
Цифровой идентификатор ПО (CRC32)	B8DF3368
Идентификационное наименование ПО	MI3151.app
Номер версии (идентификационный номер) ПО	1.1.14.21
Цифровой идентификатор ПО (CRC32)	F3B1C494
Идентификационное наименование ПО	MI3272.app
Номер версии (идентификационный номер) ПО	1.1.14.50
Цифровой идентификатор ПО (CRC32)	232DDC3F
Идентификационное наименование ПО	KMH MPR MPR.app
Номер версии (идентификационный номер) ПО	1.1.14.4
Цифровой идентификатор ПО (CRC32)	6A8CF172
Идентификационное наименование ПО	MI3288.app
Номер версии (идентификационный номер) ПО	1.1.14.14
Цифровой идентификатор ПО (CRC32)	32D8262B

Пр одолжение таблицы 2

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	MI3155.app
Номер версии (идентификационный номер) ПО	1.1.14.30
Цифровой идентификатор ПО (CRC32)	F70067AC
Идентификационное наименование ПО	MI3189.app
Номер версии (идентификационный номер) ПО	1.1.14.21
Цифровой идентификатор ПО (CRC32)	35DD379D
Идентификационное наименование ПО	KMH PV.app
Номер версии (идентификационный номер) ПО	1.1.14.1
Цифровой идентификатор ПО (CRC32)	9F5CD8E8
Идентификационное наименование ПО	KMH PW.app
Номер версии (идентификационный номер) ПО	1.1.14.2
Цифровой идентификатор ПО (CRC32)	5C9E0FFE
Идентификационное наименование ПО	MI2974.app
Номер версии (идентификационный номер) ПО	1.1.14.21
Цифровой идентификатор ПО (CRC32)	AB567359
Идентификационное наименование ПО	MI3234.app
Номер версии (идентификационный номер) ПО	1.1.14.34
Цифровой идентификатор ПО (CRC32)	ED6637F5
Идентификационное наименование ПО	GOSTR8908.app
Номер версии (идентификационный номер) ПО	1.1.14.33
Цифровой идентификатор ПО (CRC32)	8D37552D
Примечания: 1. Допускается ограничивать количество программных модулей ИВК в зависимости от функционального назначения в применяемой измерительной системе. 2. Цифровой идентификатор ПО представлен в шестнадцатеричной системе счисления в виде буквенно-цифрового кода, регистр букв при этом может быть представлен в виде прописных или строчных букв, при этом значимым является номинал и последовательность расположения цифр или букв.

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений расхода нефтепродукта через РСУ СИКН, м3/ч	от 400 до 4800*
Пределы допускаемой относительной погрешности измерений массы нефтепродуктов, %	±0,25
* - указан максимальный диапазон измерений. Фактический диапазон измерений определяется при проведении поверки СИКН и не может превышать максимальный диапазон измерений.

Таблица 4 - Технические характеристики

Наименование характеристики	Значение
Давление на входе РСУ СИКН, МПа: - минимально допускаемое - максимально допускаемое	0,15 1,6
Измеряемая среда	нефтепродукты
Вязкость кинематическая в рабочем диапазоне температуры, мм2/с (сСт)	от 0,2 до 6,0
Плотность в рабочем диапазоне температуры, кг/м3	от 806 до 905
Температура перекачиваемого нефтепродукта, оС - минимальная - максимальная	-5 +35
Режим работы СИКН	периодический
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц	380, трехфазное 220±22, однофазное 50
Условия эксплуатации: - диапазон температуры окружающего воздуха, °C	от -28 до +45

Таблица 5 - Показатели надежности

Наименование характеристики	Значение
Срок службы, лет, не менее	25

Знак утверждения типа

наносится на титульный лист инструкции по эксплуатации СИКН типографским способом.

Комплектность средства измерений

Таблица 6 - Комплектность СИКН

Наименование	Обозначение	Количество, шт./экз.
Система измерений количества и показателей качества нефтепродуктов № 34. Резервная схема учета	-	1
Комплект эксплуатационной документации	-	1
Методика поверки	-	1

Сведения о методиках (методах) измерений

приведены в документе «Инструкция. Масса нефтепродуктов. Методика измерений резервной схемой учета системы измерений количества и показателей качества нефтепродуктов № 34 ПК «Шесхарис» АО «Черномортранснефть», регистрационный номер в ФИФОЕИ ФР.1.29.2023.46591.

Нормативные документы, устанавливающие требования к средству измерений

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 6.3.1);

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Акционерное общество «Черноморские магистральные нефтепроводы» (АО «Черномортранснефть»)

ИНН 2315072242

Юридический адрес: 353902, Краснодарский край, городской округ город Новороссийск, г. Новороссийск, ш. Сухумское, д. 85, к. 1

Изготовитель

Акционерное общество «Черноморские магистральные (АО «Черномортранснефть»)

ИНН 2315072242

Адрес: 353902, Краснодарский край, городской округ город г. Новороссийск, ш. Сухумское, д. 85, к. 1

Телефон: +7(8617) 64-57-40

E-mail: chtn@nvr.transneft.ru

Web-сайт: www.chemomor.transneft.ru

Испытательный центр

Акционерное общество «Транснефть - Автоматизация и (АО «Транснефть - Автоматизация и Метрология») Адрес: 123112, г. Москва, Пресненская наб., д. 4, стр. 2

Телефон: (495) 950-87-00

E-mail: TAM@transneft.ru

Web-сайт: https://metrology.transneft.ru/

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.313994.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» июля 2025 г. № 1180

Регистрационный № 95696-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Аппаратура геодезическая спутниковая PrinCe i30VR

Назначение средства измерений

Аппаратура геодезическая спутниковая PrinCe i30VR (далее - аппаратура) предназначена для определения приращений координат и измерений длин базисных линий.

Описание средства измерений

Принцип действия аппаратуры заключается в измерении времени прохождения сигнала одновременно от нескольких спутников глобальных навигационных спутниковых систем (далее - ГНСС) до приёмной антенны аппаратуры и вычислении значений расстояний до спутников, положение которых известно с большой точностью. Зная расстояние до спутников вычисляется положение аппаратуры в пространстве.

Конструктивно аппаратура представляет собой моноблок, в котором объединены спутниковая антенна и спутниковый геодезический приёмник. Аппаратура спроектирована для самостоятельного применения в качестве базовой или подвижной станции (ровера). Аппаратура может быть оснащена встроенным GSM и/или УКВ радио модемами. Для использования аппаратуры в качестве подвижной станции (ровера) базовая станция (база) должна:

• - иметь метрологические характеристиками не хуже, чем приведённые в таблице 2 для данного режима измерений;

• - принимать и отслеживать сигналы не менее чем с двух ГНСС ГЛОНАСС/GPS на двух частотах L1 и L2;

• - отслеживать и записывать спутниковые сигналы по коду и фазе несущей;

• - для режимов «Статика», «Быстрая статика» и «Кинематика» обеспечивать дискретность записи сырых данных не ниже чем на ровере. Поддерживаемые форматы записи: HCN, RINEX 2.х, 3.х;

• -  для режимов измерений «Кинематика в реальном времени (RTK)», «Дифференциальные кодовые измерения (dGNSS)» обеспечивать генерирование и передачу дифференциальных поправок в форматах RTCM 2.1, RTCM 2.3, RTCM 3.0, RTCM 3.2 MSM, CMR через сеть Интернет посредством встроенного или внешнего GSM-модема (или используя иные устройства, позволяющие осуществить выход базовой станции в Интернет);

• - иметь возможность передачи данных на NTRIP-вещатель или самостоятельно выступать в качестве NTRIP-вещателя;

• - иметь возможность передачи данных на сервер APIS, выступая в качестве базы APIS;

• - иметь возможность передачи данных посредством УКВ-связи через внутренний или внешний радиомодем с применением одного из указанных протоколов: CHC, TT450, Tranparent, Sate.

Электропитание аппаратуры осуществляется от встроенной аккумуляторной батареи и/или внешнего источника питания.

На передней панели корпуса аппаратуры расположена панель с кнопками управления и индикаторами статуса работы. На противоположной стороне находится фронтальная камера. В нижней части корпуса расположены резьбовая втулка для закрепления аппаратуры, разъем USB Type-C для обмена данными, зарядки встроенного аккумулятора и подачи внешнего питания, и нижняя камера. Камеры используются для видео и фото съёмки окружающих объектов, для определения положения точек, в том числе труднодоступных, по полученному в процессе фотографирования облаку точек относительно положения ровера, а также для выноса точек с функцией дополненной реальности. Аппаратура оснащена встроенным инклинометром для компенсации её угла наклона, в случае невозможности установки аппаратуры для проведения измерений в вертикальное положение.

Управление аппаратурой осуществляется с помощью полевого контроллера, непосредственно через панель управления или веб-интерфейс. Принимаемая со спутников информация записывается во внутреннюю память приёмника или контроллера, или на внешний носитель информации.

Аппаратура позволяет принимать следующие типы сигналов ГНСС: ГЛОНАСС: L1C/A, L2C, L2E, L5; GPS: L1C/A, L1C, L2C, L2E, L5; BeiDou: B1, В2, B3; Galileo: E1, E5a, E5b; QZSS: L1, L2, L2C, L5; SBAS: L1.

Заводской номер аппаратуры в числовом формате, состоящего из арабских цифр, указывается типографским способом на маркировочной наклейке, расположенной на нижней части корпуса.

Нанесение знака поверки на средство измерений не предусмотрено.

Пломбирование средств измерений от несанкционированного доступа не производится. В процессе эксплуатации аппаратура не предусматривает внешних механических регулировок.

Общий вид аппаратуры представлен на рисунке 1.

а)

б)

Место нанесения маркировочной наклейки с заводским номером средства измерений

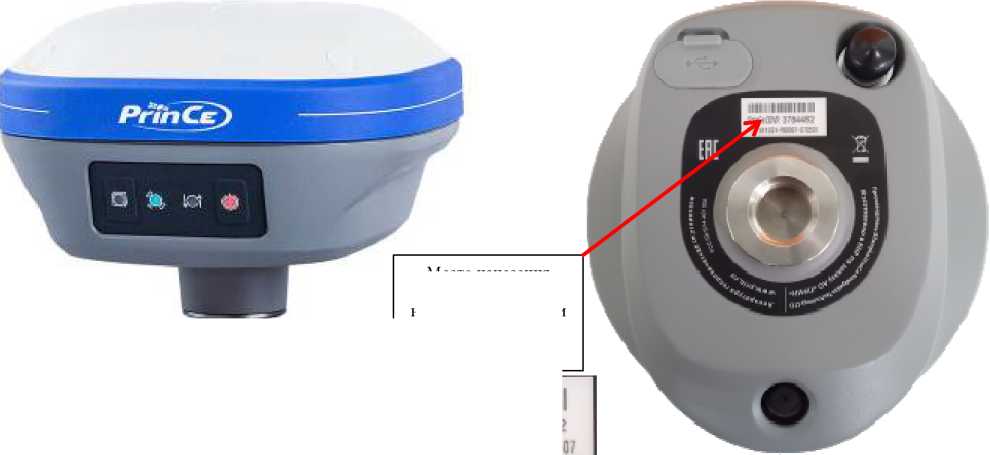

Рисунок 1 -Аппаратура геодезическая спутниковая PrinCe i30VR: а) общий вид; б) место нанесения заводского номера

IIIIOIRIHIIIItllllllll

PrinCciM'jP 37e-i4S2

P/1i:A11551-fSSwl7-a705(

Программное обеспечение

Аппаратура имеет встроенное метрологически значимое микропрограммное обеспечение (далее - МПО). С помощью указанного программного обеспечения осуществляется настройка и управление рабочим процессом, хранение и передача результатов измерений.

С помощью программного обеспечения LandStar, устанавливаемого на контроллер, осуществляется сбор полевых данных, их хранение и передача результатов.

С помощью программного обеспечения CHC Geomatics Office 2, устанавливаемого на персональный компьютер, осуществляется обработка результатов измерений.

Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	МПО	LandStar	CHC Geomatics Office 2
Номер версии (идентификационный номер ПО)	не ниже 1.1.11	не ниже 8.0.2.20231013	не ниже 2.3.1.20230613
Цифровой идентификатор ПО	-	-	-

Метрологические и технические характеристики

Таблица 2 -

Наименование характеристики	Значение
Диапазон измерений длин базисов, м	от 0 до 30000
Границы допускаемой абсолютной погрешности измерений длин базисов в режимах : «Статика», «Быстрая статика», мм: - в плане - по высоте	±2^(2,5+0,5-10-6-L) ±2^(5,0+0,5-10'6-L)
«Кинематика», «Кинематика в реальном времени (RTK)», мм: - в плане - по высоте	±2^(8+1^10'6^L) ±2^(15+1^10-6^L)
«Кинематика в реальном времени (RTK)» с учётом наклона аппаратуры, мм: - в плане - по высоте	±2^(13+1-10'6 •L+0,7-a) ±2^(15+1-10'6-l)
«Дифференциальные кодовые измерения (dGNSS)», мм: - в плане - по высоте	±2^(250+1 •10'6-L) ±2^(500+1-10'6-L)
«Кинематика в реальном времени (RTK)» с учётом измерений встроенной фотокамерой**, мм: - в плане - по высоте	±2^(18+1^10'6^L) ±2^(30+1^10'6^L)
* При доверительной вероятности 0,95 ** При расстоянии от аппаратуры до определяемой точки от 2 до 15 м где   L - измеряемая длина в мм, а - угол наклона аппаратуры в градусах (не более 60 градусов)

Таблица 3 - Основные технические

Наименование характеристики	Значение
Количество каналов	1408
Диапазон рабочих температур, °С	от -40 до +65
Напряжение источника питания постоянного тока, В - внешнего	5,0
- внутреннего	7,2
Габаритные размеры (ДлинахШиринахВысота), мм, не более	133x133x87
Масса, г, не более	750

Таблица 4 - Показатели надёжности

Наименование характеристики	Значение
Среднее время наработки на отказ, ч, не менее	50000
Средний полный срок службы, лет, не менее	5

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество
Аппаратура геодезическая спутниковая	PrinCe i30VR	1 шт.
Кабель для зарядки и передачи данных USB A - USB Type-С	0105-030-069	1 шт.
Устройство зарядное	2004-050-073	1 шт.
Кейс	4106-040-055	1 шт.
Программное обеспечение LandStar	1906-210-639-8	1 шт.
Контроллер PrinCe HCE600	2003-030-037	По заказу
Программное обеспечение CHC Geomatics Office 2	8001-000-035	По заказу
Пластина для измерения высоты приёмника	4102-070-001	По заказу
Антенна радио	2004-020-012	По заказу
Руководство по эксплуатации	-	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 2 «Основные операции по управлению приёмником» документа «Аппаратура геодезическая спутниковая PrinCe i30VR. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 7 июня 2024 г. № 1374 «Об утверждении Государственной поверочной схемы для координатно-временных средств измерений»;

Стандарт предприятия Shanghai Huace Navigation Technology Ltd, КНР.

Правообладатель

Shanghai Huace Navigation Technology Ltd, КНР

Адрес: 599 Gaojing Road, Building C, Qingpu District, Shanghai 201701, China Тел./факс: +86 21 5426 0273

E-mail: sales@chcnav.com

Изготовитель

Shanghai Huace Navigation Technology Ltd, КНР

Адрес: 599 Gaojing Road, Building C, Qingpu District, Shanghai 201701, China Тел./факс: +86 21 5426 0273

E-mail: sales@chcnav.com

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)

Адрес юридического лица: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263

Адрес осуществления деятельности: 142300, Московская обл., г. Чехов, ш. Симферопольское, д. 2

Телефон: +7 (495) 108-69-50

E-mail: info@metrologiya.prommashtest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314164.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» июля 2025 г. № 1180

Регистрационный № 95697-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Призмы правильные многогранные ППМ

Назначение средства измерений

Призмы правильные многогранные ППМ (далее - призмы), предназначены для регулирования и настройки угломерных приборов, для непосредственного измерения углов промышленных изделий и применения в качестве рабочих эталонов единицы плоского угла при передаче единицы плоского угла в соответствии с «Государственной поверочной схемой для средств измерений плоского угла», утвержденной приказом Росстандарта от 26 ноября 2018 г. № 2482, для поверки, калибровки средств измерений и аттестации эталонов единицы плоского угла.

Описание средства измерений

Принцип действия призм заключается в передаче единицы плоского угла рабочим средствам измерений углов.

Призмы выполнены из цельных заготовок стали марки ШХ-15 или легированной инструментальной стали, путем механической обработки с последующей доводкой ее основных геометрических параметров.

Призмы представляют собой многозначные угловые меры, в основании которых лежит правильный многогранник, имеющий форму прямой призмы с различным числом боковых граней: 4, 6, 8, 9, 10, 12, 15, 16, 17, 18, 19, 20, 23, 24, 28, 32, 36, 40, 45, 72, которые являются измерительными поверхностями, попарно образующие рабочие углы.

Рабочие углы призм заданы между перпендикулярами к измерительными поверхностям призм в плоскостях измерения.

Призмы изготавливаются в пяти исполнениях: 00, 0, 1, 2, 3, отличающихся между собой допускаемым отклонением рабочих углов от номинального значения, допускаемым отклонением от плоскостности измерительных поверхностей призмы и пределами допускаемого отклонения от перпендикулярности измерительных поверхностей к базовой поверхности призмы.

На верхних поверхностях призм нанесены порядковые номера граней или номинальные значения углов в градусах от первой грани в направлении, противоположном ходу часовой стрелки.

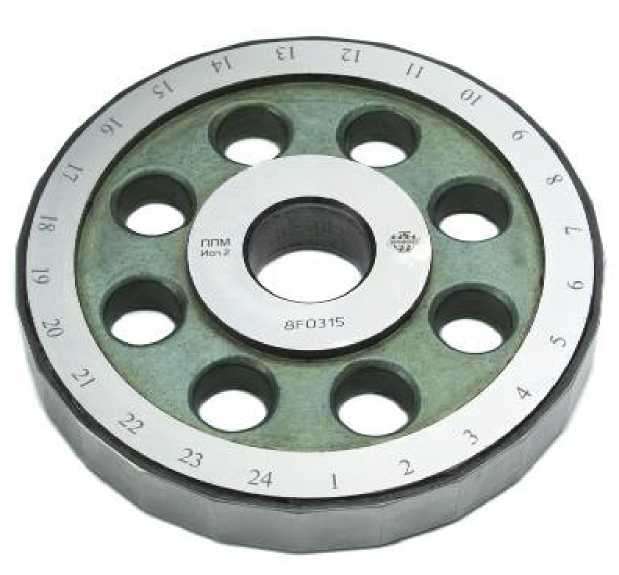

Общий вид призм приведен на рисунках 1-13.

По заказу Потребителя призмы поставляются с защитной оправой (рис. 8-13), предохраняющей от механических повреждений и соприкосновения поверхностей призмы с руками во время транспортировки. Защитная оправа может быть с ручкой для переноса (рис. 8 11) или без нее (рис. 12, 13). При работе с призмой - оправа снимается. Конструкция прозрачной оправы позволяет работать с призмой, не снимая ее, в случае если опорная поверхность, на которую она устанавливается, меньше диаметра отверстия оправы (рис. 13).

Призмы отличаются между собой внешним видом, метрологическими и техническими характеристиками, отсутствием (рис. 1-4) или наличием (рис. 5-7) технологических отверстий, расположенных по диаметру между базовой поверхностью призмы и поверхностью призмы с нанесенными на ней порядковыми номерами граней или номинальными значениями углов. Число технологических отверстий может быть от 3 до 30 включительно.

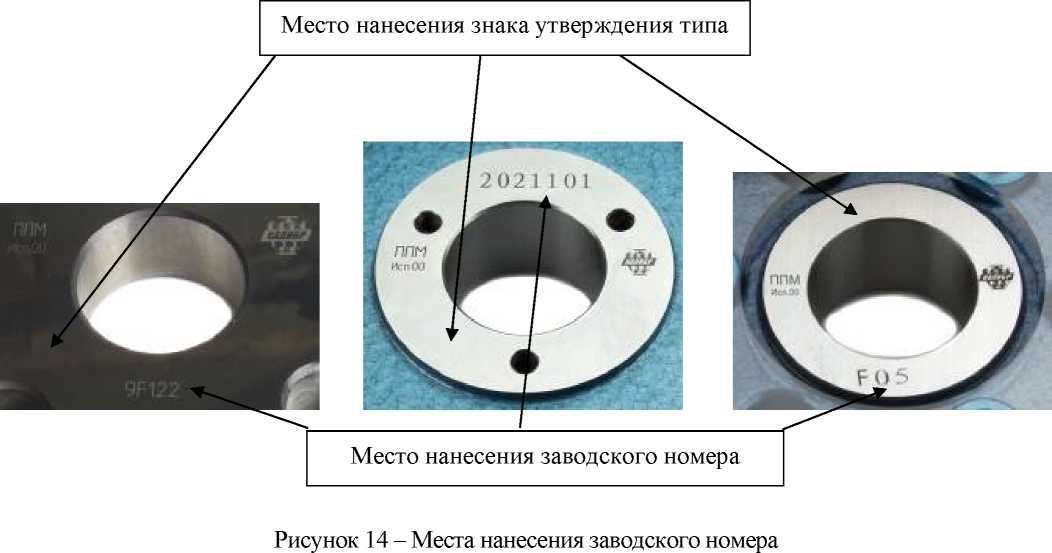

Заводской номер призм (в виде буквенно-цифрового или цифрового обозначения, состоящего из букв латинского алфавита и (или) арабских цифр), наносятся на верхнюю поверхность призм краской, травлением, лазерной маркировкой или с помощью наклейки в местах, указанных на рисунке 14. Место нанесения знака утверждения типа представлено на рисунке 14.

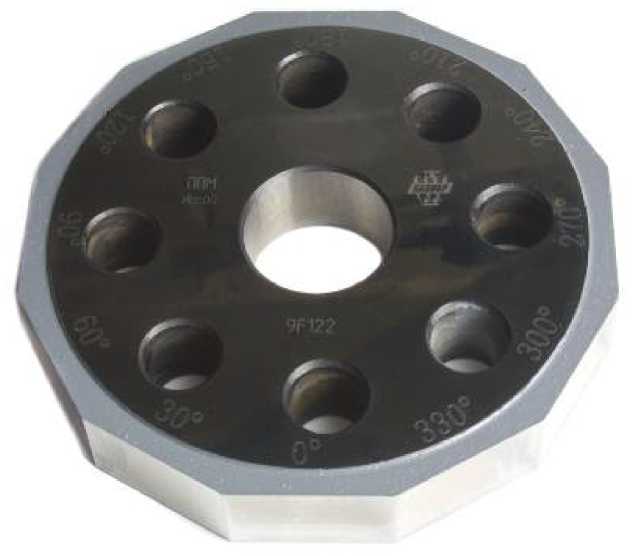

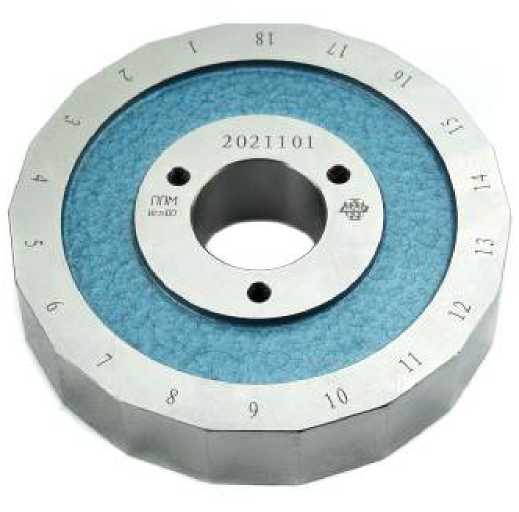

Рисунок 2 - Общий вид призм без оправы

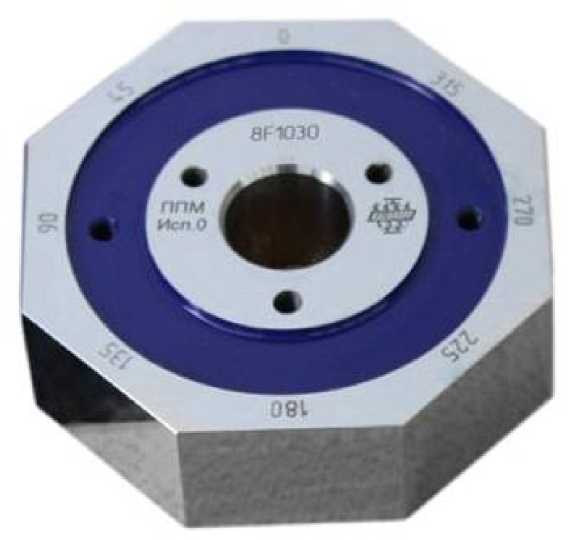

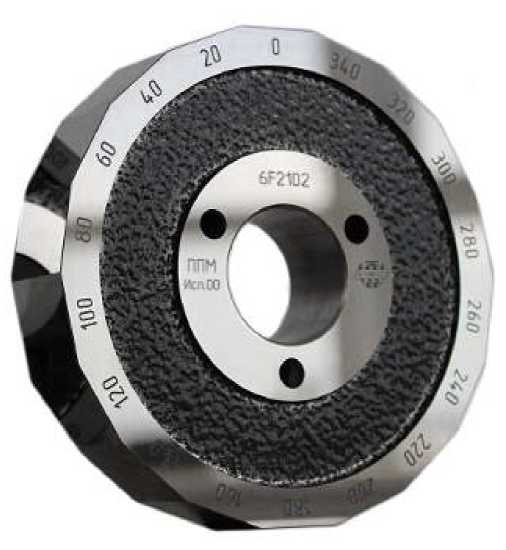

Рисунок 3 - Общий вид призм без оправы

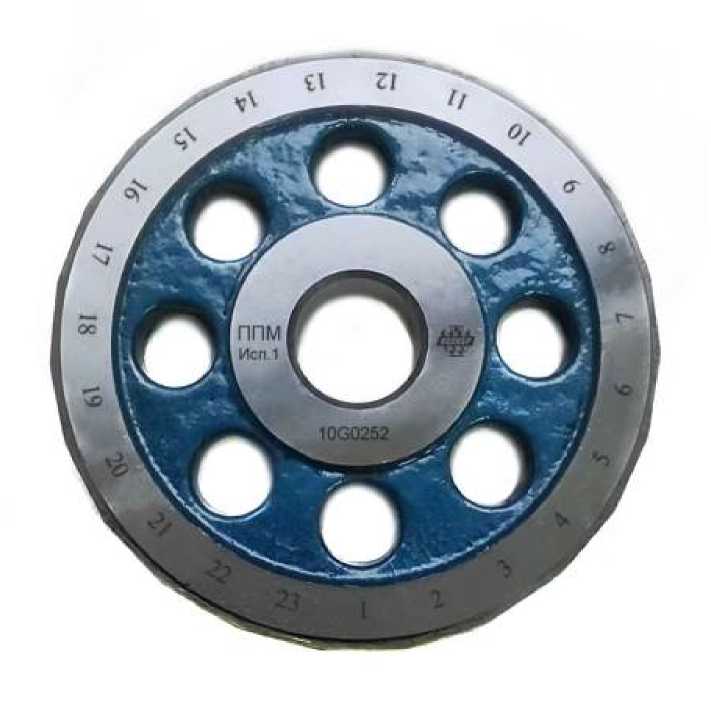

Рисунок 4 - Общий вид призм без оправы

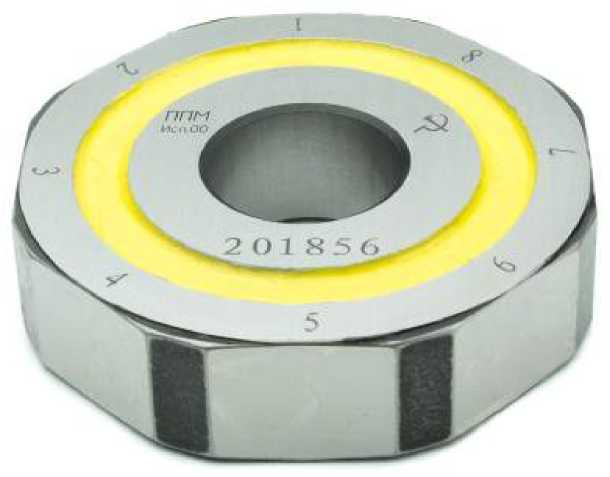

Рисунок 5 - Общий вид призм без оправы

Рисунок 6 - Общий вид призм без оправы

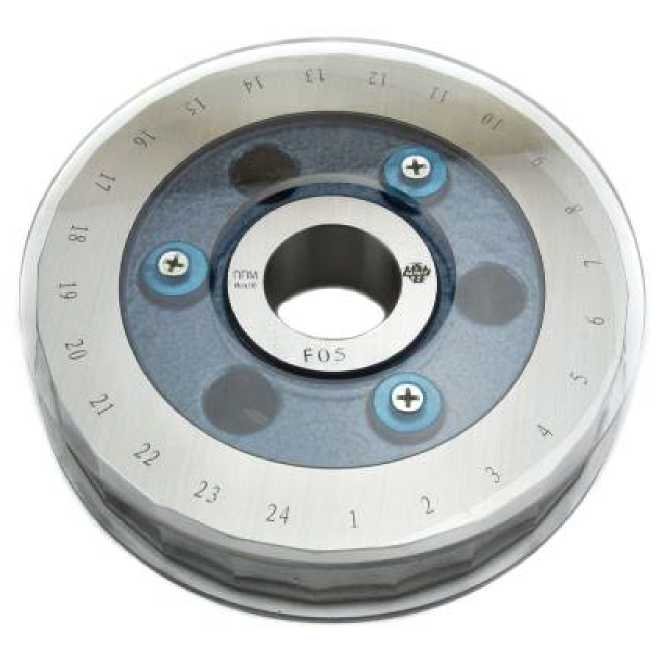

Рисунок 7 - Общий вид призм без оправы

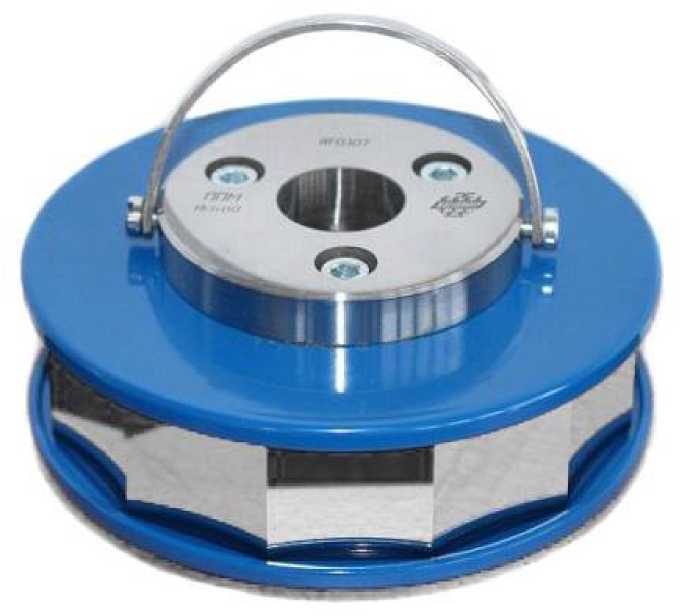

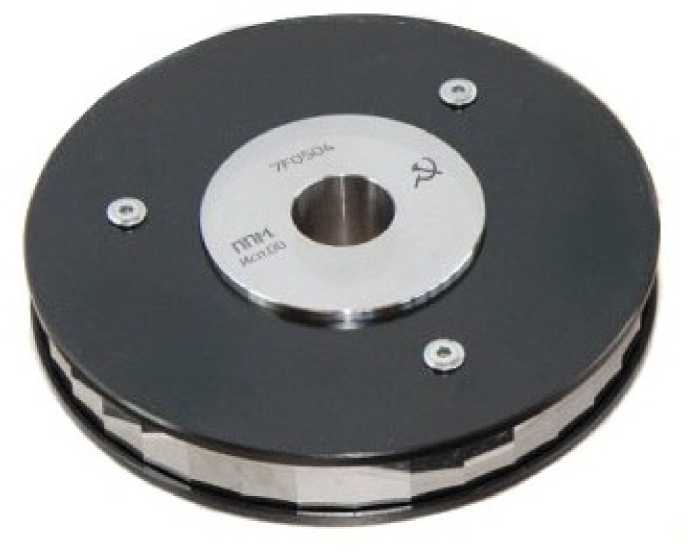

Рисунок 8 - Общий вид призм с оправой

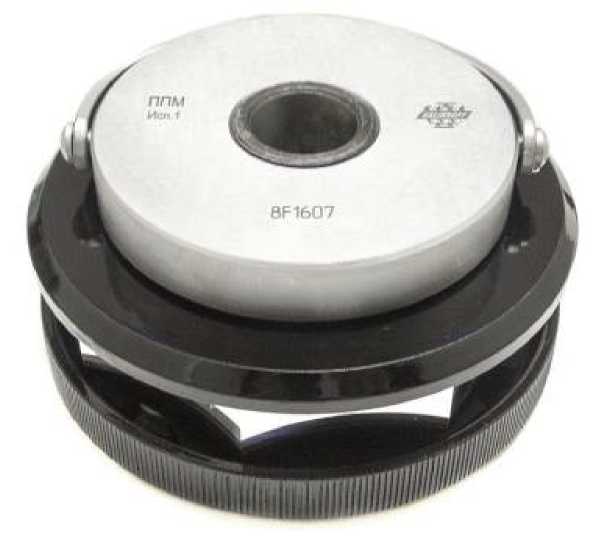

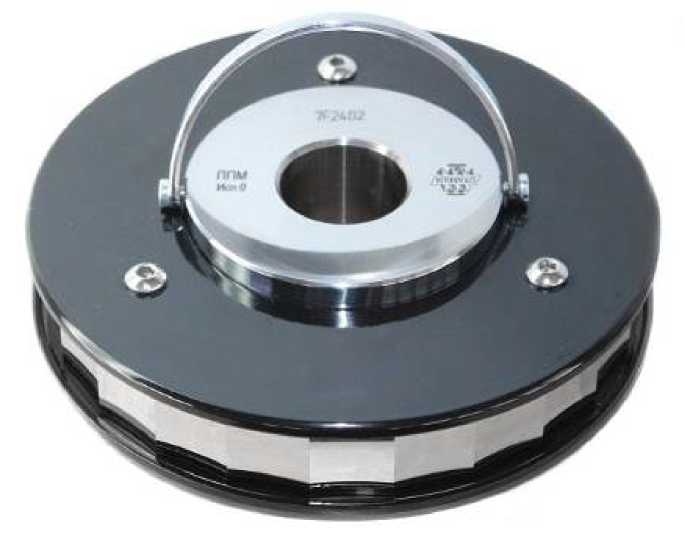

Рисунок 9 - Общий вид призм с оправой

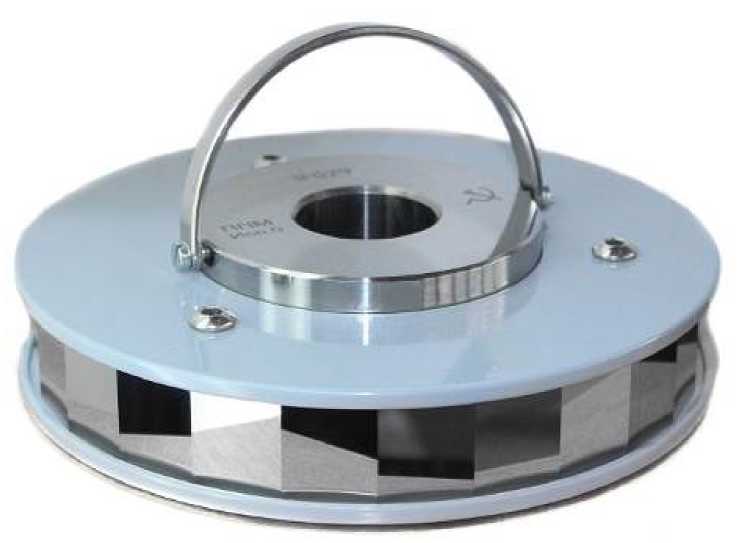

Рисунок 10 - Общий вид призм с оправой

Рисунок 11 - Общий вид призм с оправой

Рисунок 12 - Общий вид призм с оправой

Рисунок 13 - Общий вид призм с

оправой

Метрологические и технические характеристики

Таблица 1 -

Наименование характеристики	Значение характеристики
Исполнение	00	0	1 1 2		3
Диапазон измерений углов	от 0° до 360°
Доверительные границы абсолютной погрешности при доверительной вероятности 0,99	±0,3"		±1,0"	±3,0"	±6,0"
Пределы допускаемого отклонения рабочих углов от номинального значения	±2,5"	±5"	±8"	±15"	±20"
Допускаемое отклонение от плоскостности измерительных поверхностей призмы, мкм, не более	0,04	0,05	0,07	0,10	0,15
Пределы допускаемого отклонения от перпендикулярности измерительных поверхностей к базовой поверхности призмы	±10"	±15"	±20"	±30"	±40"

Таблица 2 - Номинальные значения рабочих углов

Призмы правильные многогранные с количеством измерительных поверхностей (боковых граней)	Значение
4	90° 00' 00,0"
6	60° 00' 00,0"
8	45° 00' 00,0"
9	40° 00' 00,0"
10	36° 00' 00,0"
12	30° 00' 00,0"
15	24° 00' 00,0"
16	22° 30' 00,0"
17	21° 10' 35,3"
18	20° 00' 00,0"
19	18° 56' 50,5"
20	18° 00' 00,0"
23	15° 39' 07,8"
24	15° 00' 00,0"
28	12° 51' 25,7"
32	11° 15' 00,0"
36	10° 00' 00,0"
40	9° 00' 00,0"
45	8° 00' 00,0"
72	5° 00' 00,0"

Таблица 3 - Технические характеристики

Наименование характеристики	Значение характеристики для призм с количеством измерительных поверхностей (боковых граней)
	4, 6, 8, 9, 10	12	15	16, 17, 18, 19, 20	23, 24, 28, 32, 36, 40	45	72
Масса призм, кг, не более	1	2	3	5	6	14	19
Диаметр призм, мм, не более	100	150	150	200	250	300	400
Высота призм, мм, не более	45
Диаметр центрального отверстия, мм	от 10H7 до 50H7 вкл. c шагом 1
Условия эксплуатации: - температура окружающего воздуха, °С - допускаемое изменение температуры окружающего воздуха в помещении, °C, не более: - в течение 1 ч - в течение 8 ч -относительная влажность воздуха, %, не более	от +17 до +23 0,5 2 от 40 до 80
Средний срок службы, лет, не менее	10

Знак утверждения типа

наносится на верхнюю поверхность призм краской, травлением, лазерной маркировкой или с помощью наклейки и на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность

Наименование	Обозначение	Количество, шт. (экз.)
Призма правильная многогранная	ППМ	1 шт.
Оправа	-	1 шт. (по заказу)
Футляр	-	1 шт.
Паспорт	ППМ.00.001 ПС	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 5 «Порядок работ» документа ППМ.00.001 ПС «Призмы правильные многогранные ППМ. Паспорт».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 ноября 2018 г. № 2482 «Об утверждении Государственной поверочной схемы для средств измерений плоского угла»;

ТУ 26.51.33-025-04567838-2023 Призмы правильные многогранные ППМ. Технические условия.

Правообладатель

Общество с ограниченной ответственностью ЮЖНО-УРАЛЬСКИЙ

ИНСТРУМЕНТАЛЬНЫЙ ЗАВОД «КАЛИБР» (ООО ЮУИЗ «КАЛИБР»)

ИНН 7449131361

Юридический адрес: 454119, г. Челябинск, ул. Нахимова, д. 20-п, помещ. 6, оф. 1

Телефон/ факс: +7 (351) 734-96-34, +7 (499) 649-29-69

E-mail: fax@kalibr.info

Изготовитель

Общество с ограниченной ответственностью ЮЖНО-УРАЛЬСКИЙ ИНСТРУМЕНТАЛЬНЫЙ ЗАВОД «КАЛИБР» (ООО ЮУИЗ «КАЛИБР»)

ИНН 7449131361

Юридический адрес: 454119, г. Челябинск, ул. Нахимова, д. 20-п, помещ. 6, оф. 1

Адрес места осуществления деятельности: 454119, г. Челябинск, ул. Нахимова, д. 20-п

Телефон/ факс: +7 (351) 734-96-34, +7 (499) 649-29-69

E-mail: fax@kalibr.info

Испытательный центр

Федеральное государственное бюджетное учреждение «Главный научный метрологический центр» Министерства обороны Российской Федерации (ФГБУ «ГНМЦ» Минобороны России)

Адрес: 141006, Московская обл., г. Мытищи, ул. Комарова, д. 13

Телефон: +7 (495) 583-99-23, факс: +7 (495) 583-99-48

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311314.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» июля 2025 г. № 1180

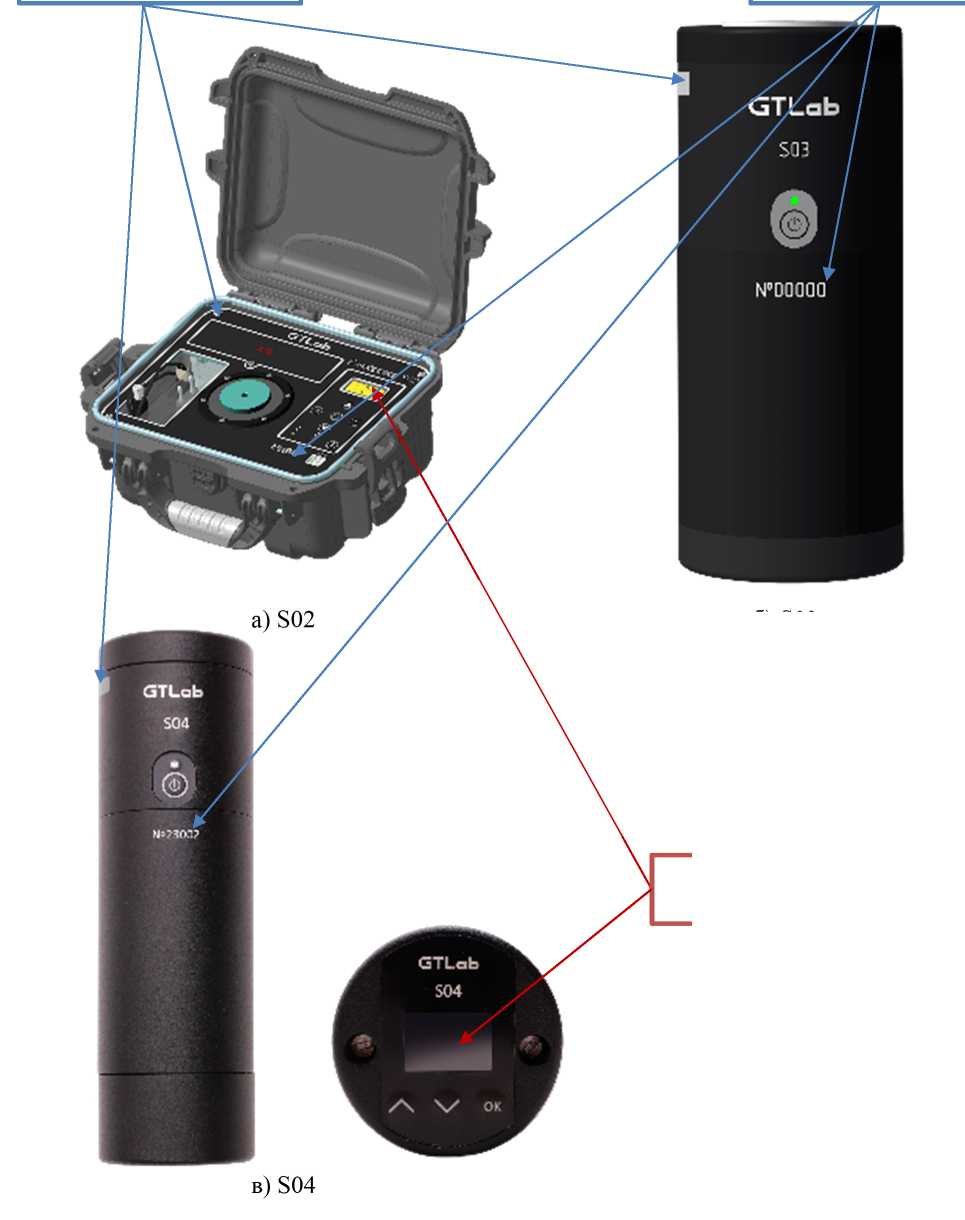

Место нанесения пломбы-этикетки

Место нанесения заводского номера

б) S03

Дисплей

Рисунок 1 - Внешний вид калибратора

Метрологические и технические характеристики

Таблица 1 -

Наименование характеристики	Значение
Номинальное значение частоты воспроизводимых колебаний, Гц:
- для S02	39,8; 79,6; 159,2; 636,6
- для S03	40
- для S04	79,6; 159,2
Пределы допускаемой относительной погрешности частоты воспроизводимых колебаний, %	±1
Номинальное СКЗ ускорения воспроизводимых колебаний, м/с2:
- для S02:
- для частот 39,8; 79,6; 159,2 Гц	от 1 до 10
- для частоты 636,6 Гц	1
- для S03	2,5
- для S04	от 1 до 10
Пределы допускаемой относительной погрешности воспроизведения СКЗ ускорения, %:
- для S02, S03	±2
- для S04	±3
Относительный коэффициент поперечных колебаний, %, не более:
- для S02, S04	5
- для S03	7
Коэффициент гармоник воспроизводимых колебаний, %, не более:
- для S02, S04	3
- для S03	5
Коэффициент влияния температуры окружающего воздуха на СКЗ ускорения воспроизводимых колебаний, %/°С	±0,15
Нормальные условия измерений:
- температура окружающей среды, °С	от +18 до +25
- относительная влажность воздуха, %, не более	80

Таблица 2 - Основные технические

Наименование характеристики	Значение
Напряжение питания постоянного тока, В: - для S02 - для S03, S04	15,0±2 5,0±0,5
Масса калибруемого датчика, г, не более:
- для S02	200
- для S03	250
- для S04	300
Масса, г, не более:
- для S02	5000
- для S03	1500
- для S04	1160
Габаритные размеры, мм, не более:
- для S02(длинаxширинаxвысота)	320x260x150
- для S03 (диаметрхвысота)	70x185
- для S04 (диаметрхвысота)	70x185
Рабочие условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность воздуха при температуре 20 °C, %	от -10 до +50 до 80

Знак утверждения типа

нанесение знака утверждения типа на средство измерений не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта и руководства по эксплуатации типографским способом в левом верхнем углу.

Комплектность средства измерений

Таблица 3 - Комплектность

Наименование	Обозначение	Количество
Калибратор S0X	S0X*	1 шт.
Калибратор S0X. Паспорт	ГТБВ.402221.ХХХПС	1 шт.
Калибраторы S0X. Руководство по эксплуатации	ГТБВ.440110.001РЭ	1 экз. на партию
Комплект принадлежностей		по требованию
* - исполнение по заказу (индивидуальное обозначение по конструкторской документации)

Сведения о методиках (методах) измерений

приведены в ГТБВ.440110.001РЭ, раздел 2 «Использование по назначению».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;

ГТБВ.440110.001ТУ «Калибраторы S0X. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «ГТЛАБ» (ООО «ГТЛАБ»)

ИНН: 5254494306

Юридический адрес: 607189, Нижегородская обл., г. Саров, ул. Шверника, д. 17Б, оф. 205 Телефон: (83130) 49444

Факс: (83130) 49888

E-mail: info@gtlab.pro

Изготовитель

Общество с ограниченной ответственностью «ГТЛАБ» (ООО «ГТЛАБ») ИНН: 5254494306

Адрес: 607189, Нижегородская обл., г. Саров, ул. Шверника, д. 17Б, оф. 205 Телефон: (83130) 49444

Факс: (83130) 49888

E-mail: info@gtlab.pro

Испытательный центр

Федеральное Государственное унитарное предприятие «Российский федеральный ядерный центр - Всероссийский научно-исследовательский институт экспериментальной физики» (ФГУП «РФЯЦ-ВНИИЭФ»)

Адрес: 607188, Нижегородская обл., г. Саров, пр-кт Мира, д. 37

Телефон: (83130) 22224, 23375

Факс: (83130) 22232

E-mail: nio30@olit.vniief.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314755.

---

---

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

---
