МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

04 июля 2022 г.

Москва

Об утверяодении государственной поверочной схемы для средств измерений массы

В соответствии с Положением об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений, утвержденным постановлением Правительства Российской Федерации от 23 сентября 2010 г. № 734, требованиями к содержанию и построению государственных поверочных схем и локальных поверочных схем, в том числе к их разработке, утверждению и изменению, утвержденными приказом Министерства промышленности и торговли Российской Федерации от 11 февраля 2020 г. № 456, а также принимая во внимание раздел IV протокола научно-технической комиссии по метрологии и измерительной технике Федерального агентства по техническому регулированию и метрологии от 26 ноября 2021 г. № 179-пр, приказываю:

• 1.  Утвердить прилагаемую Государственную поверочную схему для средств измерений массы (далее - ГПС).

• 2. Установить, что:

ГПС применяется для Государственного первичного эталона единицы массы - килограмма (ТЭТ 3-2020), эталонов и средств измерений массы и вводится в действие с 1 сентября 2022 г.;

эталоны, аттестованные на соответствие требованиям государственной поверочной схемы для средств измерений массы, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2818 (далее - Приказ № 2818), или локальным поверочным схемам, применяются до даты окончания срока действия свидетельства об аттестации, выданного до ввода в действие ГПС;

эталоны, аттестованные на соответствие требованиям Приказа № 2818, соответствующие по своим метрологическим характеристикам указанному

разряду ГПС, подлежат периодической аттестации на соответствие ГПС не позднее срока окончания действия свидетельства об аттестации, в документы на эталоны вносятся соответствующие изменения;

эталоны, аттестованные на соответствие требованиям Приказа № 2818, не соответствующие по своим метрологическим характеристикам указанному разряду ГПС, подлежат первичной аттестации;

подтверждение соответствия гирь, применяемых в качестве эталонов, тип которых утвержден до введения в действие приказа Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. №  2907, обязательным требованиям, установленным в соответствии

с пунктом 5 Постановления № 734, допускается выполнять в соответствии с пунктом Б. 12 Приложения Б ГПС по результатам поверки в соответствии с установленной методикой поверки, предусматривающей оценивание неопределенности условной массы гирь.

• 3. ФГУП «ВНИИМ им. Д.И.Менделеева» направить сведения о ГПС в ФГБУ «ВНИИМС» для их внесения в Федеральный информационный фонд по обеспечению единства измерений.

• 4. Управлению метрологии, государственного контроля и надзора обеспечить размещение информации об утверждении ГПС на официальном сайте Федерального агентства по техническому регулированию и метрологии в информационно-телекоммуникационной сети «Интернет».

• 5.  Признать утратившим силу приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы» с 1 сентября 2022 г.

• 6. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

/                              А

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 029D109BOOOBAE27A64C995DDB060203A9 Кому выдан: Лазаренко Евгений Русланович Действителен: с 27.12.2021 до 27.12.2022

УТВЕРЖДЕНА приказом Федерального агентства по техническому регулированию и метрологии от «04» июля 2022 г. № 1622

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ МАССЫ

Настоящая Государственная поверочная схема (далее - ГПС) распространяется на средства измерений массы и устанавливает порядок передачи единицы массы от Государственного первичного эталона единицы массы - килограмма (далее - Государственный первичный эталон) вторичным эталонам, рабочим разрядным эталонам и средствам измерений^1)2)3)4).

Государственная поверочная схема распространяется на средства измерений массы, применяемые в стране.

Масса гирь и их пределы допускаемой погрешности, приведенные в ГПС, относятся к условной массе, если это не оговорено особо.

Расширенная неопределенность измерений массы эталонных гирь из состава вторичных рабочих эталонов, разрядных рабочих эталонов единицы массы не должна превышать 1/3 предела их допускаемых погрешностей.

Соотношение между пределами допускаемой погрешности применяемого эталона и средства измерений не должно превышать 1/3^{1 2 3 4 5}. За исключением соотношения между показателями точности Государственного первичного эталона и эталона-копии и соотношением для гирь с номинальной массой менее 10 мг.

Компараторы массы должны обеспечивать передачу единицы гирям в диапазоне их номинальных значений.

Допускается проводить передачу единицы массы средствам измерений массы с помощью вторичных или разрядных рабочих эталонов более высокой точности, чем предусмотрено настоящей Государственной поверочной схемой.

Графическая часть Государственной поверочной схемы для средств измерений массы представлена в приложении А.

Требования к эталонным гирям приведены в приложении Б.

Оценка нестабильности массы гирь приведена в приложении В.

Пояснения терминов, содержащихся в Государственной поверочной схеме, приведены в приложении Г.

• 2 Эталоны

• 2.1.1 Государственный первичный эталон единицы массы-килограмма предназначен для воспроизведения и хранения единицы массы и передачи единицы массы при помощи вторичных эталонов и разрядных рабочих эталонов средствам измерений, применяемым с целью обеспечения единства измерений в стране.

• 2.1.2 В основу измерений массы должна быть положена единица, воспроизводимая указанным эталоном.

• 2.1.3 Государственный первичный эталон состоит из комплекса следующих средств измерений:

национальный прототип килограмма - физическая копия №  12

Международного прототипа килограмма;

эталон-свидетель - физическая копия № 26 Международного прототипа килограмма, служащая для проверки правильности национального прототипа килограмма или его замены в случае потери им своего метрологического качества или его утраты;

компаратор массы для передачи единицы массы эталонам-копиям номинального значения 1 кг в условиях вакуума и атмосферного воздуха при постоянном контролируемом давлении;

компараторы массы с максимальными нагрузками от 540^-3 до 50 кг;специальные меры массы плавучести и сорбции из нержавеющей стали номинального значения 1 кг для измерений плотности воздуха и удельной сорбции после перемещения сличаемых гирь из вакуума в атмосферный воздух.

• 2.1.4 Номинальное значение массы, воспроизводимое Государственным первичным эталоном, составляет 1 кг.

• 2.1.5 Государственный первичный эталон обеспечивает воспроизведение единицы массы со средним квадратическим отклонением (далее - СКО) суммарной погрешности S? при сличениях с Международным прототипом килограмма, не превышающим 1,04-10’² мг при 10 независимых измерениях. Неисключенная систематическая погрешность в не превышает Г10^-2 мг.

Суммарная      стандартная      неопределенность      измерений

и_с (коэффициент охвата к=1) при сличениях с Международным прототипом килограмма не превышает 1,04 •IO^-2 мг.

• 2.1.6 Для обеспечения воспроизведения единицы массы с указанной точностью должны соблюдаться правила содержания и применения эталона, утвержденные в установленном порядке.

• 2.1.7 Государственный первичный эталон применяют для передачи единицы массы эталонам-копиям сличением при помощи компаратора.

П р и м е ч а н и е - Государственный первичный эталон в обоснованных случаях может применяться для передачи единицы вторичным рабочим эталонам единицы массы.

• 2.2 Вторичные эталоны

• 2.2.1.1 В качестве эталонов-копий применяют гири номинального значения массы 1 кг, изготовленные из немагнитной нержавеющей стали, и компараторы массы с максимальными нагрузками от 240^-3 до 50 кг (применяемые совместно с гирями).

• 2.2.1.2 Пределы допускаемой погрешности эталонов-копий составляют ±0,5 мг.

• 2.2.1.3 СКО суммарной погрешности S? при сличениях эталонов-копий с Государственным первичным эталоном должно быть не более 2,740^-2 мг при 6 независимых измерениях.

• 2.2.1.4 Расширенная неопределенность измерений U при коэффициенте охвата к = 2 при сличениях эталонов-копий не должна превышать 5,440^-2 мг.

• 2.2.1.5 Предел допускаемого значения СКО компараторов S_Max должен соответствовать неравенству:

$Max < |Д|УП/7,5    ,                (1)

где Д - пределы допускаемой абсолютной погрешности (далее - пределы допускаемой погрешности) условной массы (далее - массы) гирь (или пределы допускаемой погрешности гирь), которым передается единица массы;

п - число циклов взвешивания:

• 3 для цикла АВВА

  (2)

5 для цикла АВА

• 2.2.1.6 Эталоны-копии применяют для передачи единицы массы гирям вторичных рабочих эталонов, гирям класса точности Е1 и гирям (мерам массы) сличением при помощи компаратора.

П р и м е ч а н и е - Классы точности гирь указаны для гирь в соответствии с ГОСТ OIML R 111-1-2009. Государственная система обеспечения единства измерений (ГСИ). Гири классов E1, E2, F1, F2, M1, M1-2, M2, M2-3 и M3. Часть 1. Метрологические и технические требования.

• 2.2.2.1 В качестве вторичных рабочих эталонов (далее - ВЭТ) применяют гири номинальных значений от 540^-8 до 50 кг отдельно или с компараторами массы с максимальными нагрузками от 240^-3 до V10³ кг.

П р и м е ч а н и е - Здесь и далее допускается применять весы неавтоматического действия в качестве компараторов массы при условии, что их пределы допускаемых значений СКО соответствуют требованиям государственной поверочной схемы.

• 2.2.2.2  Предел допускаемого значения СКО компараторов S_Max должен соответствовать п.2.2.1.5 для числа циклов:

2 для цикла АВВА

^П ~ I 3 для цикла АВА.                ^{( )}

• 2.2.2.3 Требования к эталонным гирям приведены в приложении Б.

• 2.2.2.4 Вторичные рабочие эталоны применяют для передачи единицы массы:гирям рабочих эталонов единицы массы 1-го разряда, гирям класса точности Е2 и гирям (мерам массы) сличением при помощи компаратора;весам неавтоматического действия методом прямых измерений.

3 Рабочие разрядные эталоны

• 3.1.1 В качестве рабочих эталонов единицы массы 1-го разряда применяют гири номинальных значений от 540^-8 до 140³ кг отдельно или с компараторами массы с максимальными нагрузками от 240^-3 до 540³ кг.

• 3.1.2 Требования к эталонным гирям приведены в приложении Б.

• 3.1.3  Рабочие эталоны единицы массы 1-го разряда применяют для передачи единицы массы:

гирям рабочих эталонов единицы массы 2-го разряда, гирям класса точности F1 и гирям (мерам массы) сличением при помощи компаратора;

весам неавтоматического действия и устройствам весоизмерительным автоматическим методом прямых измерений.

• 3.1.4 Предел допускаемого значения СКО компараторов S_Max должен соответствовать п.2.2.1.5 для числа циклов:

_> (1 для цикла АВВА

2 для цикла АВА.

• 3.2.1 В качестве рабочих эталонов единицы массы 2-го разряда применяют гири номинальных значений от V10^-6 до 540³ кг отдельно или с компараторами массы с максимальными нагрузками от 240^-3 до 540³ кг.

• 3.2.2 Требования к эталонным гирям приведены в приложении Б.

• 3.2.3 Рабочие эталоны единицы массы 2-го разряда применяют для передачи единицы массы:

гирям рабочих эталонов единицы массы 3-го разряда, гирям класса точности F2 и гирям (мерам массы) сличением при помощи компаратора;

весам неавтоматического действия и устройствам весоизмерительным автоматическим методом прямых измерений.

• 3.2.4 Предел допускаемого значения СКО компараторов S_Max должен соответствовать п.2.2.1.5 для числа циклов:




1 для цикла АВВА

1 для цикла АВА.      ⁽⁵⁾

• 3.3.1  В качестве рабочих эталонов единицы массы 3-го разряда применяют гири номинальных значений от V10^-6 до 540³ кг отдельно или с компараторами массы с максимальными нагрузками от 240^-3 до 540³ кг.

• 3.3.2 Требования к эталонным гирям приведены в приложении Б.

• 3.3.3 Рабочие эталоны единицы массы 3-го разряда применяют для передачи единицы массы:

гирям рабочих эталонов единицы массы 4-го и 4а разряда, гирям классов точности М1, М1-2 и гирям (мерам массы) сличением при помощи компаратора;

весам неавтоматического действия и устройствам весоизмерительным автоматическим методом прямых измерений;

весоповерочным транспортируемым устройствам методом прямых измерений.

• 3.3.4 Предел допускаемого значения СКО компараторов S_Max должен соответствовать п.2.2.1.5 для числа циклов:





1 для цикла АВВА

1 для цикла АВА и АВ_1Л ...,B,_VA .       ^{( )}

• 3.4 Эталоны, заимствованные из других

государственных поверочных схем

• 3.4.1 В качестве эталонов, заимствованных из других государственных поверочных схем, применяют эталоны из Государственной поверочной схемы для средств измерений силы: эталонные машины силовоспроизводящие с диапазонами измерений от 1 Н и пределами допускаемой относительной погрешности от ±0,01%.

• 3.4.2 Средства измерений, заимствованные из других ГПС, применяют для передачи единицы массы весоповерочным транспортируемым устройствам и весам неавтоматического действия методом косвенных измерений.

Пр имечание-К весам неавтоматического действия относят устройства весоизмерительные, используемые в режиме статического взвешивания.

• 3.5.1 В качестве рабочих эталонов единицы массы 4-го разряда применяют:

гири номинальных значений от V10^-6 до 540³ кг отдельно или с компараторами массы с максимальными нагрузками от 240^-3 до V10⁴ кг;

весоповерочные транспортируемые устройства с диапазонами измерений от V10² кг.

• 3.5.1.1 Требования к эталонным гирям приведены в приложении Б.

• 3.5.1.2 Рабочие эталоны 4-го разряда применяют для передачи единицы массы:

гирям рабочих эталонов единицы массы 5-го разряда, гирям классов точности М2, М2-3 и гирям (мерам массы) сличением при помощи компаратора;

эталонам единицы массы для весов непрерывного действия методом косвенных измерений;

весам неавтоматического действия методом прямых измерений;

весам для взвешивания транспортных средств в движении методом прямых измерений (при работе в статическом режиме);

устройствам весоизмерительным автоматическим методом прямых измерений.

• 3.5.1.3 Предел допускаемого значения СКО компараторов S_Max должен соответствовать п.3.3.4.

• 3.5.1.4    Пределы допускаемой относительной погрешности весоповерочных транспортируемых устройств составляют от ±240^-2 %.

• 3.5.2 В качестве рабочих эталонов единицы массы 4а разряда применяют гири номинальных значений от 540 до 5-10³ кг;

• 3.5.2.1 Требования к эталонным гирям приведены в приложении Б.

• 3.5.2.2 Рабочие эталоны 4а разряда применяют для передачи единицы массы:

весам неавтоматического действия методом прямых измерений;

весам для взвешивания транспортных средств в движении методом прямых измерений (при работе в статическом режиме);

устройствам весоизмерительным автоматическим методом прямых измерений.

• 3.6.1 В качестве рабочих эталонов единицы массы 5-го разряда применяют:

гири номинальных значений от V10^-4 до V10⁴ кг отдельно или с компараторами массы с максимальными нагрузками    240^-3

до V10⁴ кг;

весы неавтоматического действия с диапазонами измерений от V10^-8 кг;

эталоны единицы массы для весов непрерывного действия с диапазонами измерений массы от V10² кг в виде:

эталонных конвейерных весов совместно со средствами сравнения; средств сравнения.

• 3.6.2 Требования к эталонным гирям приведены в приложении Б.

• 3.6.3  Пределы допускаемой относительной погрешности весов неавтоматического действия составляют от ±240^-4 %.

Пределы допускаемой относительной погрешности эталонов единицы массы для весов непрерывного действия составляют от ±1,5-10⁴ %.

• 3.6.4 Рабочие эталоны 5-го разряда применяют для передачи единицы массы:

гирям класса точности М3 и гирям (мерам массы) сличением при помощи компаратора;

весам неавтоматического действия методом прямых измерений;

дозаторам весовым автоматическим дискретного действия сличением при помощи средств сравнения;

весам и весовым дозаторам непрерывного действия сличением при помощи средств сравнения;

устройствам весоизмерительным автоматическим сличением при помощи средств сравнения;

весам для взвешивания транспортных средств в движении методом прямых измерений или сличением при помощи средств сравнения;

весам для взвешивания движущихся объектов и дозаторам весовым методом сличения при помощи средств сравнения.

• 3.6.5  Предел допускаемого значения СКО компараторов должен соответствовать п.3.3.4.

• 4.1 В качестве средств измерений применяют:

гири классов точности   Е1, Е2, F1, F2, M1, M1-2, M2, M2-3, M3

по ГОСТ OIML R 111-1 и гири (меры массы) номинальных значений массы от 540^-8 до 140⁴ кг;

весы неавтоматического действия с диапазонами измерений от 140^-8 кг^{6 7}; дозаторы весовые автоматические дискретного действия с диапазонами измерений от V10^-3 кг;

весы (конвейерные) и весовые дозаторы непрерывного действия с диапазонами измерений от V10² кг²⁾;

весы для взвешивания транспортных средств в движении с диапазонами измерений от 1 • 10² кг;

устройства весоизмерительные автоматические с диапазонами измерений от 1 • IO^-4 кг;

компараторы массы с максимальными нагрузками от 24 0^-3 кг (в графической части не отражены).

4.2 Пределы допускаемой погрешности гирь составляют от ±1,5•IO^-3 до ±2,540⁶ мг.

Пределы допускаемой относительной погрешности      весов

неавтоматического действия составляют от ±240^-4 %.

Пределы допускаемой относительной погрешности весов и весовых дозаторов непрерывного действия составляют от ±0,25%.

Пределы допускаемой относительной погрешности для весов для взвешивания транспортных средств в движении составляют от ±0,1%.

Пределы допускаемых относительных отклонений каждой дозы от среднего значения дозы дозаторов весовых автоматических дискретного действия составляют от ±0,1%.

Пределы допускаемой погрешности устройств весоизмерительных автоматических составляют от ±5 мг.

Предел допускаемого значения СКО компараторов массы составляет от 3 • 10^-5 мг.

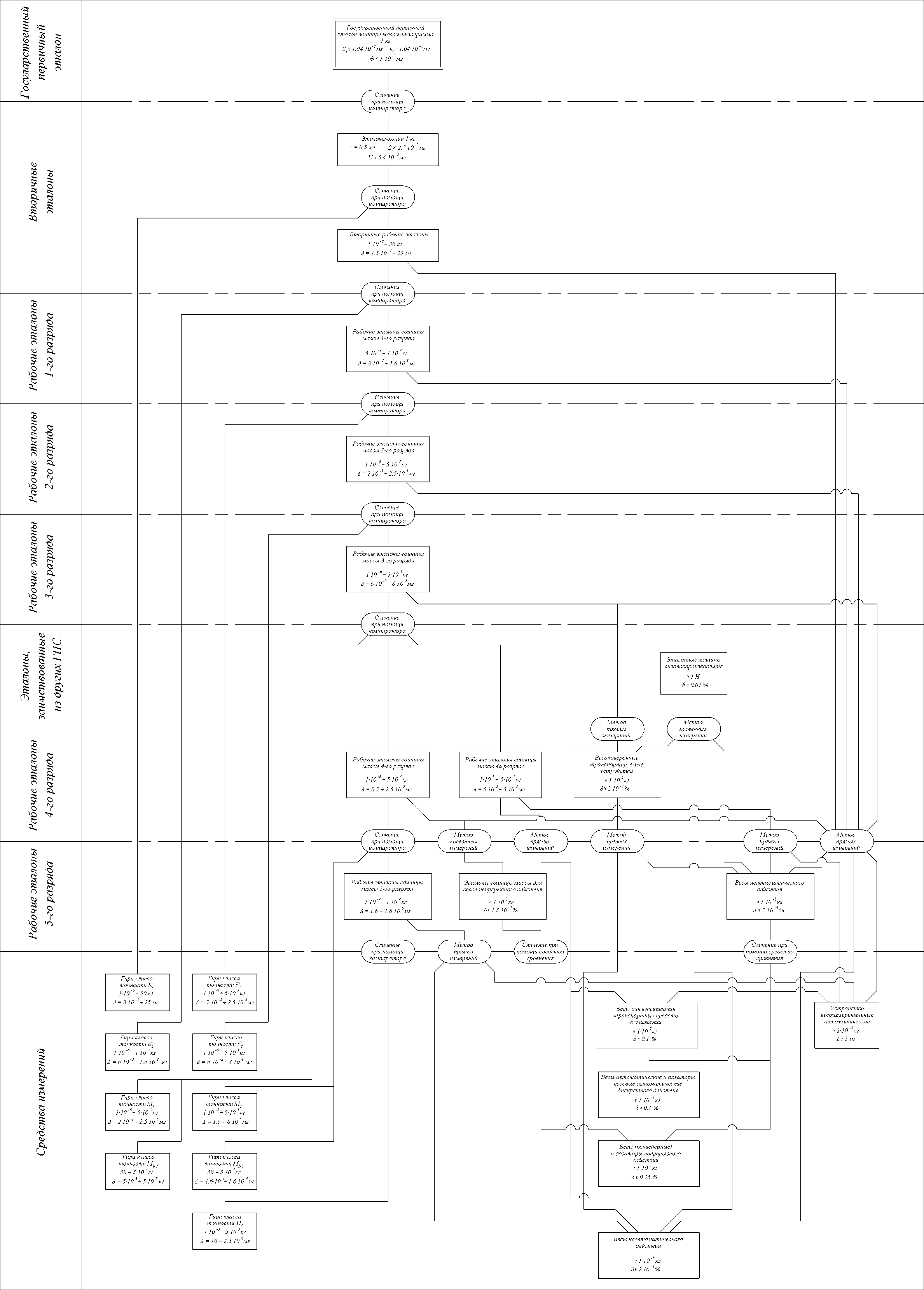

Приложение А

(Обязательное)

Государственная поверочная схема для средств измерений массы

Приложение Б

(обязательное)

Требования к эталонным гирям

В настоящем приложении приведены основные метрологические и технические требования к эталонным гирям.

Подтверждение соответствия гирь, установленным в настоящей ГПС требованиям, выполняют¹⁾²⁾:

при аттестации гирь в качестве эталонов в соответствии с утвержденными методиками первичной и периодической аттестации;

при поверке гирь утвержденного типа в качестве эталонов в соответствии с установленными при утверждении типа методиками поверки.

Б.2 Номинальные значения

Номинальные значения массы гирь должны соответствовать членам числового ряда 140ⁿ, 240ⁿ, 540ⁿ, где n - целое положительное или отрицательное число, или нуль.

Б.3 Пределы допускаемой погрешности

Пределы допускаемой погрешности эталонных гирь приведены в Таблице

Б.1.

Б.4 Расширенная неопределенность

Расширенная неопределенность условной массы для каждой гири U при k=2 должна быть не более одной трети пределов допускаемой погрешности, приведенной в таблице Б.1

U < 1/3 • Д                          (7)

Б.5 Условная масса

Условная масса гирь т_с не должна отличаться от своего номинального значения т₀ более чем на предел допускаемой погрешности Д минус расширенная неопределенность

т₀ — (Д — U) < т_с < т₀ + (Д — U).            (8)

Номинальные значения, пределы допускаемой погрешности гирь Д должны соответствовать значениям, указанным в таблице Б.1.

• ¹⁾ Подтверждение соответствия средств измерений обязательным требованиям к эталонам проводить в соответствии с п. Б.12

• ²⁾     Основные методы испытаний гирь приведены в ГОСТ OIML R 111-1-2009 «ГСИ. Гири классов Е1, Е2, F1, F2, M1, M1-2, M2, M2-3 и М3. Часть 1. Метрологические и технические требования».

Т а б л и ц а Б.1 - Пределы допускаемой погрешности эталонных гирь

Б.6.1 Гири должны иметь простую геометрическую форму, несложную для изготовления. Гири не должны иметь острых краев или углов, чтобы предотвратить их износ, и не должны иметь явно выраженных впадин для предотвращения загрязнения на их поверхности.

Б.6.2 Гири из набора должны иметь одинаковую форму, за исключением гирь с номинальным значением массы (далее - номинальная масса) менее 1 г.

Б.7 Общие требования к конструкции гирь

Б.7.1 Гири ВЭТ и рабочего эталона 1-го разряда номинальной массой до 50 кг

Гири номинальной массой до 50 кг должны быть непустотелыми и не должны иметь каких-либо полостей открытых для атмосферного воздуха. Эти гири должны быть выполнены из одного материала.

Б.7.2 Гири рабочего эталона 1-го разряда номинальной массой более 50 кг

Гири номинальной массой более 50 кг могут иметь подгоночную полость. Материал, из которого изготовлена пробка, должен быть таким же, как у гири, и должен соответствовать требованиям к поверхности для гирь рабочего эталона 1-го разряда.

Б.7.3 Гири рабочего эталона 2-го и 3-го разряда

Гири могут состоять из одной и более части, выполненной из одного и того же материала.

Б.7.3.1 Гири рабочего эталона 2-го и 3-го разряда номинальной массой от 1 г до 50 кг

Гири номинальной массой от 1 г до 50 кг могут иметь подгоночную полость. Полость должна быть закрываемой либо с помощью отвинчивающейся головки, либо с помощью любого другого подходящего приспособления.

Б.7.3.2 Гири рабочего эталона 2-го и 3-го разряда номинальной массой более 50 кг

Гири номинальной массой более 50 кг могут представлять собой модуль, собранный из нескольких частей, которые должны быть выполнены из одного материала.

Гири номинальной массой более 50 кг могут иметь подгоночную полость.

Б.7.4 Гири рабочего эталона 4-го и 5-го разряда

Б.7.4.1 Гири рабочего эталона 4-го и 5-го разряда номинальной массой от 1 г до 50 кг

Гири номинальной массой от 1 до 10 г должны быть непустотелыми и не должны иметь подгоночной полости. Гири номинальной массой от 20 до 50 г могут иметь подгоночную полость. Для гирь номинальной массой от 100 г до 50 кг подгоночная полость обязательна. Подгоночная полость необязательна для гирь номинальной массой от 20 до 200 г, изготовленных из нержавеющей стали.

Гири номинальной массой более 50 кг могут представлять собой модуль, собранный из нескольких частей, которые должны быть выполнены из одного материала. Гири номинальной массой равной или более 50 кг не должны иметь полостей, которые могут накапливать пыль или мусор.

Б.8 Общие требования к материалу

Гири должны быть устойчивыми к коррозии.

Б.9 Общие требования к магнетизму

Б.9.1 Пределы остаточной магнитной индукции М (остаточная намагниченность), обусловленной намагниченностью гири, выраженные в единицах остаточной магнитной индукции ^₀М, должны соответствовать значениям, указанным в таблице Б.2.

Т а б л и ц а Б.2 - Пределы остаточной магнитной индукции М эталонных гирь

Б.9.2 Пределы магнитной восприимчивости гирь должны соответствовать значениям, указанным в таблице Б.3.

Т а б л и ц а Б.3 - Пределы магнитной восприимчивости эталонных гирь

Плотность гирь должна соответствовать значениям, указанным в таблице

Б.4.

Т а б л и ц а Б.4 - Минимальные и максимальные пределы плотности p_mi_n,

Ртах

Б.11.1 Поверхность гирь (включая основание и углы) должна быть гладкой, края должны быть закруглены.

Б.11.2 Поверхность ВЭТ и эталонных гирь 1-го, 2-го, 3-го разрядов не должна быть пористой и должна блестеть при визуальном осмотре. Визуальный осмотр может быть достаточным, за исключением спорных или сомнительных случаев. В таких случаях должны быть использованы значения, указанные в таблице Б.5. Максимальное значение шероховатости поверхности, допускаемое для         гирь          номинальной          массой          более

50 кг, должно в два раза превышать значения, указанные в таблице Б.5.

Максимальные значения шероховатости поверхности гирь должна соответствовать значениям, указанным в таблице Б.5.

Т а б л и ц а Б.5.- Максимальные значения шероховатости поверхности

В микрометрах

Б.11.3 Поверхность цилиндрических эталонных гирь 4-го, 5-го разрядов номинальной массой от 1 г до 50 г должна быть гладкой и не должна быть пористой при визуальном осмотре. Качество обработки чугунных гирь 4-го, 5го разрядов номинальной массой от 100 г до 50 кг и всех гирь 4-го, 4а и 5-го разрядов номинальной массой более 50 кг должно быть таким же, как у серого чугуна, отлитого в форму из мелкого песка.

Б.12 Подтверждение соответствия средств измерений обязательным требованиям к эталонам

Б.12.1 Подтверждение соответствия формы эталонных гирь

Б.12.1.1 Подтверждение соответствия формы гирь выполняют при первичной аттестации.

Б.12.1.2 Для гирь утвержденного типа подтверждение соответствия формы не обязательно.

Б.12.2 Подтверждение соответствия конструкции эталонных гирь

Б.12.2.1 Подтверждение соответствия конструкции гирь выполняют при первичной аттестации.

Б.12.2.2 Для гирь утвержденного типа подтверждение соответствия конструкции не обязательно.

Б.12.3 Подтверждение соответствия материала эталонных гирь

Б.12.3.1  Подтверждение  соответствия  материала  эталонных  гирь

выполняют при первичной аттестации.

Б.12.3.2  Подтверждение  соответствия  материала  эталонных  гирь

утвержденного типа не обязательно.

Б.12.3 Подтверждение соответствия магнетизма эталонных гирь

Б.12.3.1 Подтверждение соответствия остаточной намагниченности гирь выполняют:

при первичной и периодической аттестации/поверке для ВЭТ и для 1-го разряда с номинальной массой от 1 г до 20 кг. Подтверждение соответствия остаточной намагниченности эталонных гирь с номинальной массой свыше 20 кг не обязательно.

при периодической аттестации/поверке для ВЭТ, для 1-го, 2-го, 3-го, 4-го разрядов подтверждение соответствия выполняют в случае сомнения во время последующей аттестации/поверки.

Б.12.3.2 Подтверждение соответствия магнитной восприимчивости гирь выполняют:

при первичной аттестации/поверке для ВЭТ и для 1-го, 2-го, 3-го разрядов с номинальной массой от 1 г до 20 кг.

П р и м е ч а н и е - Подтверждение соответствия магнетизма разборных эталонных гирь с номинальной массой более 20 кг может осуществляться поэлементно в случае сомнения.

Б.12.4 Подтверждение соответствия плотности материала эталонных гирь

Подтверждение соответствия плотности (материала) гирь выполняют:

для ВЭТ при первичной аттестации/поверке;

для 1-го, 2-го, 3-го, 4-го, 4а и 5-го разрядов при первичной аттестации;

для гирь утверждённого типа, плотность которых соответствует требованиям п.Б.10, подтверждение соответствия плотности (материала) гирь не выполняют (за исключением ВЭТ).

Б.12.5 Подтверждение соответствия состояния поверхности эталонных гирь

Подтверждение соответствия состояния поверхности эталонных гирь выполняют:

для ВЭТ, для гирь 1-го, 2-го, 3-го, 4-го, 4а и 5-го разрядов при первичной аттестации;

для ВЭТ, для гирь 1-го, 2-го, 3-го, 4-го, 4а и 5-го разрядов при периодической аттестации/поверке оценку состояния поверхности выполняют только посредством визуального контроля.

Б.12.6 Подтверждение соответствия метрологических характеристик гирь

Подтверждение соответствия метрологических характеристик гирь, используемых в качестве эталонов, осуществляется проверкой выполнения требований, указанных в п. Б.3, Б.4, Б.5.

Приложение В

(справочное)

В.1 В настоящем приложении приведены рекомендации по оценке нестабильности массы гирь (далее-нестабильность гирь) и неопределенности от нестабильности гирь. Неопределенность от нестабильности эталонной гири необходима при оценке стандартной неопределенности массы поверяемой гири.

В.2 Нестабильность гирь - свойство гирь, отражающее неизменность во времени ее массы. Нестабильность может количественно выражаться указанием изменения массы за установленный интервал времени, что часто называют нестабильностью массы гирь.

В.3 Нестабильность массы гири, v, - изменение массы гири за 1 год, выраженное в мг.

В.4 Определение нестабильности гирь

Для выполнения оценки нестабильности гирь необходимо использовать результаты предыдущей аттестации/поверки.

Нестабильность гири рассчитывают по формуле:

⁽^Мах  ™Min)

где t - период времени, равный одному году (365 дней),

At - временной интервал в годах (днях) между измерениями m_Max и m_Min, mMax  и  mMin - максимальное и  минимальное значение массы

гири (в миллиграммах), полученные при текущей и предыдущей аттестации/поверке гири.

При первичной аттестации/поверки гирь значение нестабильности принимают равным нулю. В случае ремонта одиночной гири или гири из состава набора значение нестабильности после ремонта для этой гири принимают равным нулю, для остальных гирь из набора для оценки нестабильности гирь используют результаты предыдущей поверки/аттестации.

В.4 Оценка неопределенности от нестабильности гирь

Неопределенность от нестабильности гири определяют по формуле:

Приложение Г

(справочное)

Г.1 Использованные в настоящем документе термины соответствуют рекомендации по межгосударственной стандартизации РМГ 29-2013 «Метрология. Основные термины и определения».

Г.2 Пояснения терминов приведены в таблице Г.1.

Таблица Г.1

¹

Допускается проводить передачу единицы массы средствам измерений, включая гири (меры массы), не указанным в настоящем документе, при условии прослеживаемости эталонов, применяемых при передаче единицы массы, к Государственному первичному эталону единицы массы.

²

 Передача единицы массы весам не соответствующим требованиям ГОСТ OIML R 76-1-2011, гирям (мерам массы) не соответствующим требованиям ГОСТ OIML R 111-1-2009 осуществляется от эталонов единицы массы, имеющих более высокие показатели точности, прослеживаемых к Государственному первичному эталону единицы массы.

³

Передача единицы массы с помощью вторичных эталонов, рабочих разрядных эталонов осуществляется при проведении испытаний СИ в целях утверждения типа, поверки (в том числе в качестве эталонов), калибровки средств измерений, аттестации эталонов, при аттестации и контроле точности методик (методов) измерений, при демонстрации калибровочных и измерительных возможностей, при проведении межлабораторных сравнительных (сличительных) испытаний и при проверке квалификации лабораторий.

⁴

При пользовании настоящим документом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим документом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

⁵

В обоснованных случаях допускается применение соотношения 1/2.

⁶

Пределы допускаемой абсолютной погрешности весов неавтоматического действия по ГОСТ OIML R 76-1 2011 «Государственная система обеспечения единства измерений. Весы неавтоматического действия». Часть 1. Метрологические и технические требования. Испытания» составляют не менее ±0,5 мг.

⁷

Весы и весовые дозаторы непрерывного действия - автоматические конвейерные весы непрерывного действия.
