МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

09 августа 2023 г. 1605

________ № ______

Москва

Об утверждении типов средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, приказываю:

1. Утвердить:

типы средств измерений, сведения о которых прилагаются к настоящему приказу;

описания типов средств измерений, прилагаемые к настоящему приказу.

2. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя Е.Р.Лазаренко

г ' X

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат; 646070CB8580659469A8SBF6D1B138CO Кому выдан: Лазаренко Евгений Русланович Действителен: с 20.12.2022 до 14.03.2024

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от «09» августа 2023 г. № 1605 Сведения

об утвержденных типах средств измерений

№ п/ п

Наименование типа

Обозначение типа

Код характера производства

Рег. Номер

Зав. номер(а) *

Изготовитель

Правообладатель

Код идентификации производства

Методика поверки

Интервал между поверками

Заявитель

Юридическое лицо, проводившее испытания

Дата утверждения акта

Резервуар стальной горизонтальный цилиндрический

РГС-32

89734-23

795

Общество с ограниченной ответственностью "Завод нефтяного и газового оборудования" (ООО "ЗНИГО"), г. Воронеж

ОС

ГОСТ

8.346-2000

5 лет

Акционерное общество "Нефтегорский газоперерабатывающий завод" (АО "НГПЗ"), Самарская обл., г. Нефтегорск

ООО ИК "СИ-БИНТЕК", г. Москва

06.04.2023

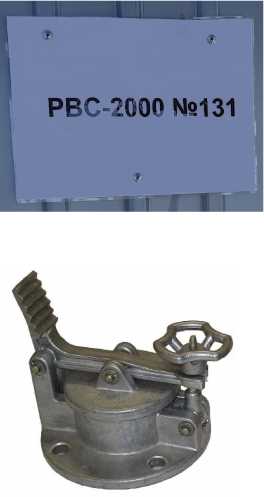

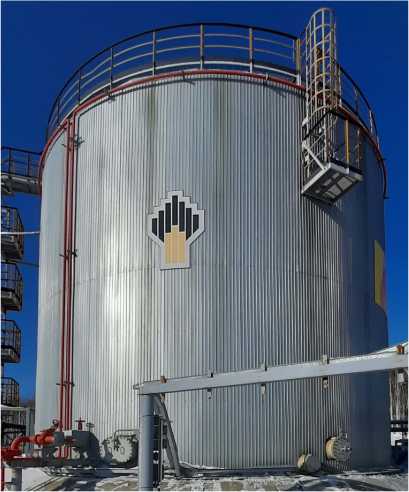

Резервуары стальные вертикальные цилиндрические

РВС-2000

89735-23

131, 132

Общество с ограниченной ответственностью "Завод Анкер" (ООО "Завод Анкер"), г. Челябинск

ОС

ГОСТ

8.570-2000

5 лет

Общество с ограниченной ответственностью "РН-Комсомольский НПЗ" (ООО "РН-Комсомольский НПЗ),

г. Комсомольск-на-Амуре

ООО ИК "СИ-БИНТЕК", г. Москва

21.04.2023

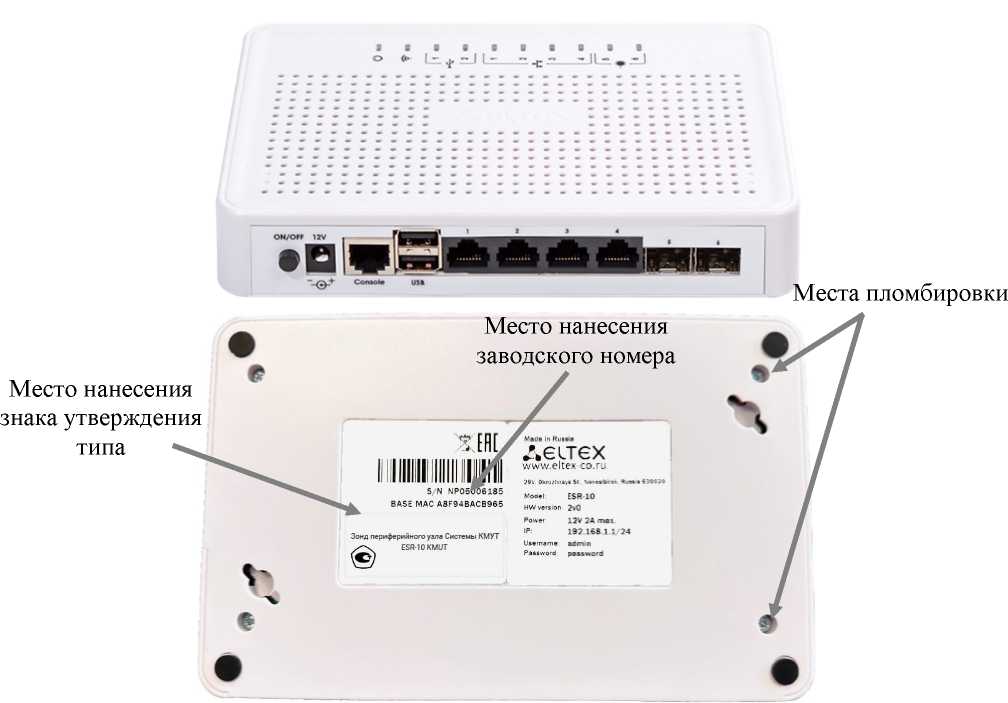

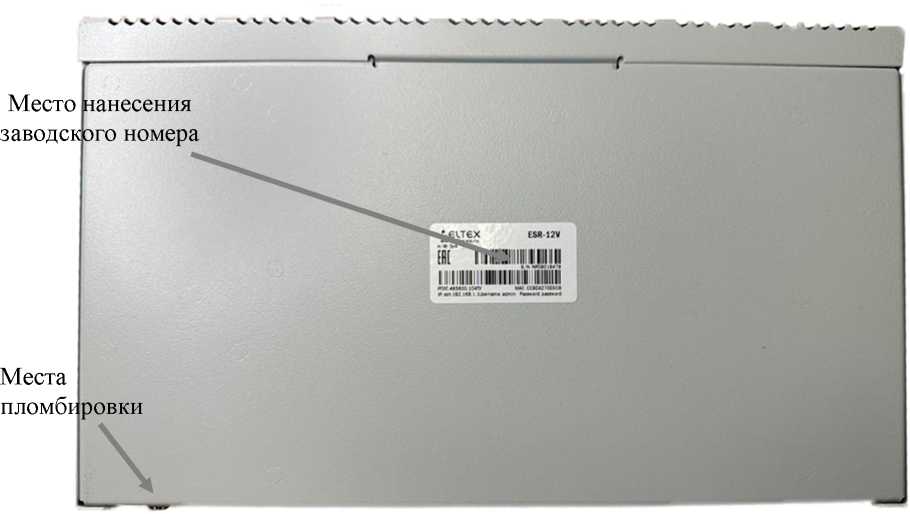

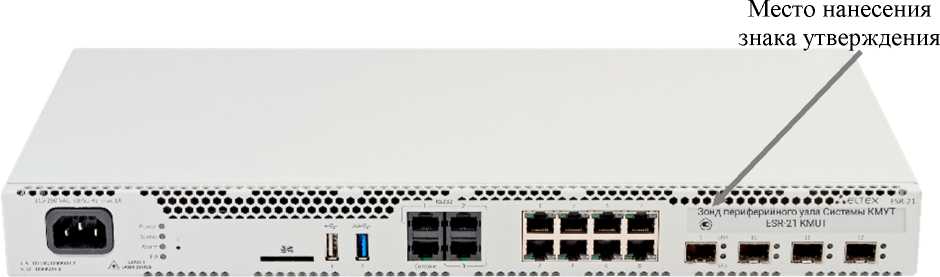

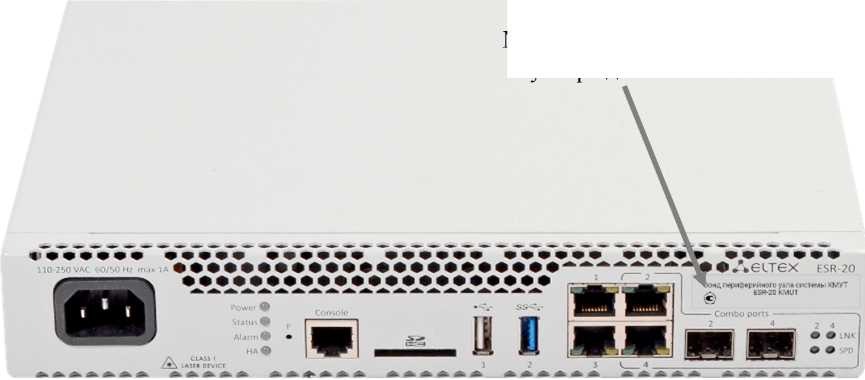

Зонды пери-

ESR

89736-23

мод. ESR-10 KMUT

Общество

ОС

МП5295-

1 год

Общество

ООО "НТЦ

14.05.2023

ферийного узла Системы контроля, мониторинга и управления трафиком

сер. № NP05010971, мод.

ESR-12V KMUT сер. № NP09019479, мод.

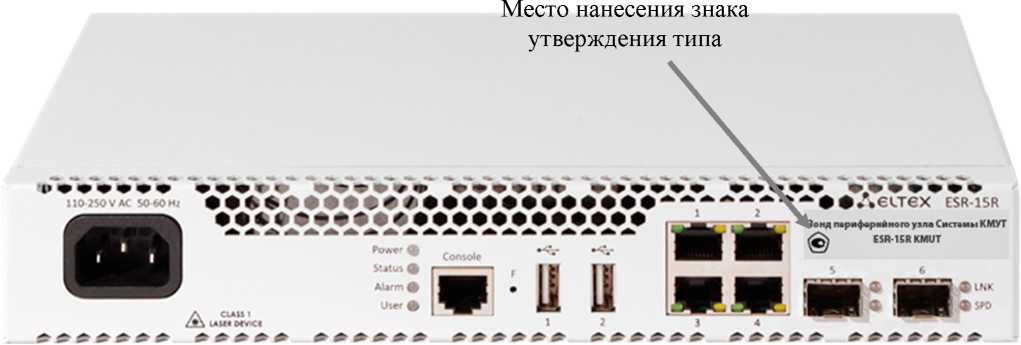

ESR-15 KMUT сер. № NP22000064, мод. ESR-15R KMUT сер. № NP23000028, мод.

ESR-20 KMUT сер. № NP0B001770, мод. ESR-21 KMUT сер. № NP10002045

с ограниченной ответственностью "Контроль ИТ" (ООО "Контроль ИТ"), Московская обл., г. Химки

001

63525614

2023

с ограниченной ответственностью "Контроль ИТ" (ООО "Контроль ИТ"), Московская обл., г. Химки

СОТСБИ", г. Санкт-Петербург

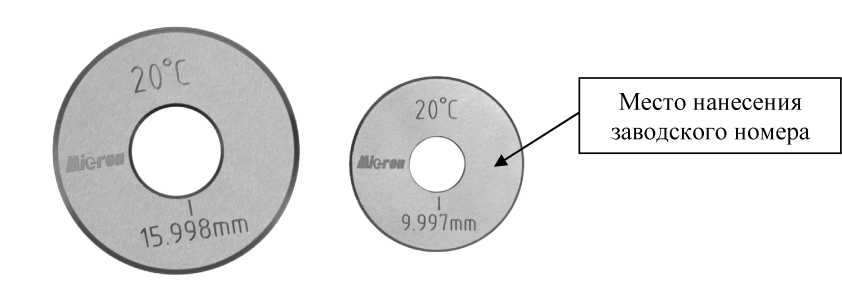

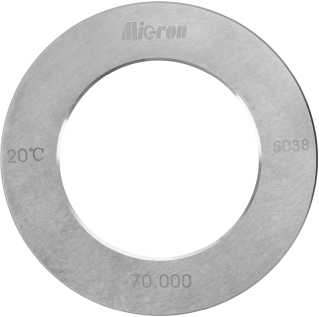

Кольца установочные

Micron

89737-23

5006, 5009, 9004, 6013, 5074, 4058, 8006, 6044, 6073,

3028, 8025

Qinghai Measuring & Cutting Tools Co., Ltd, КНР

ОС

МП 203

10-2023

1 год

Общество с ограниченной ответственностью "Микрон" (ООО "Микрон"), г. Москва

ФГБУ "ВНИИМС", г. Москва

01.06.2023

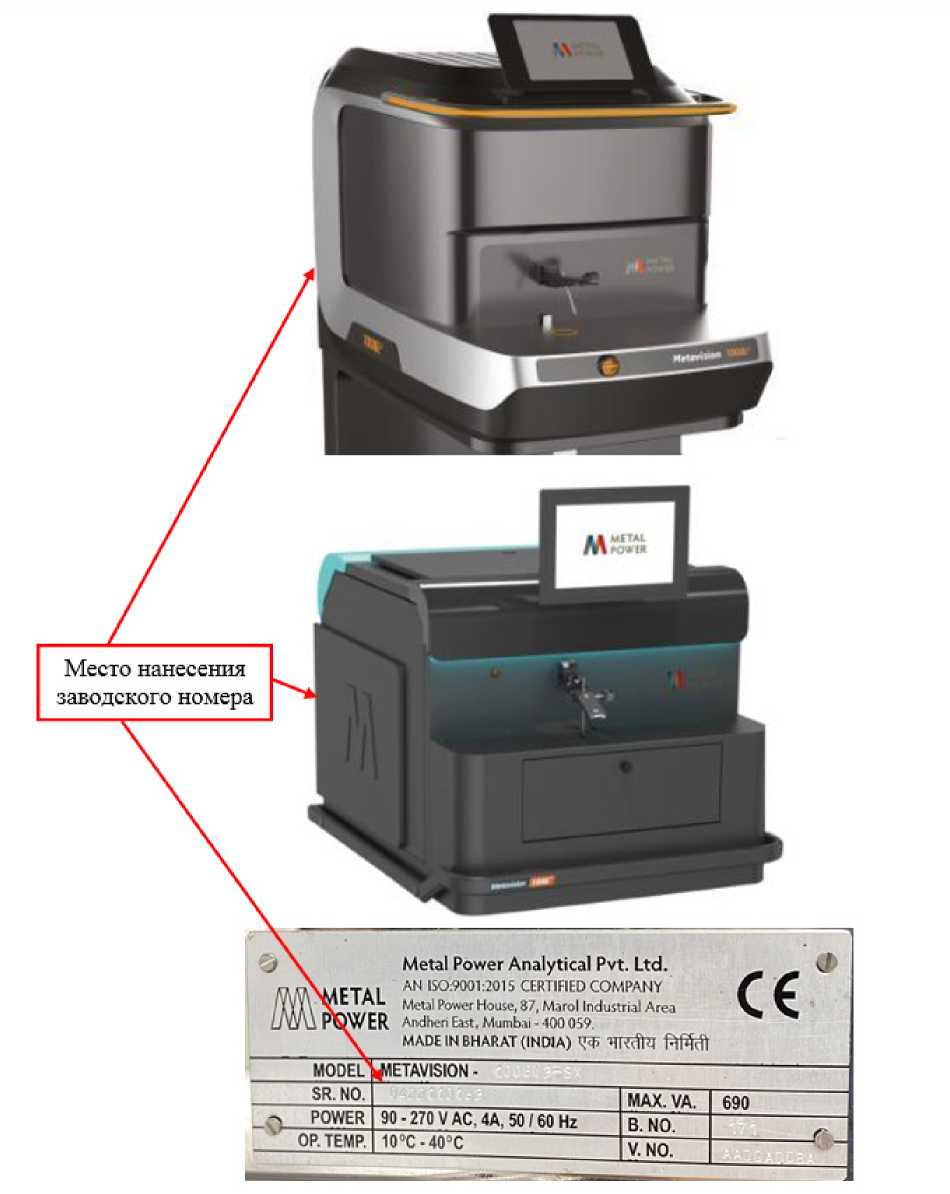

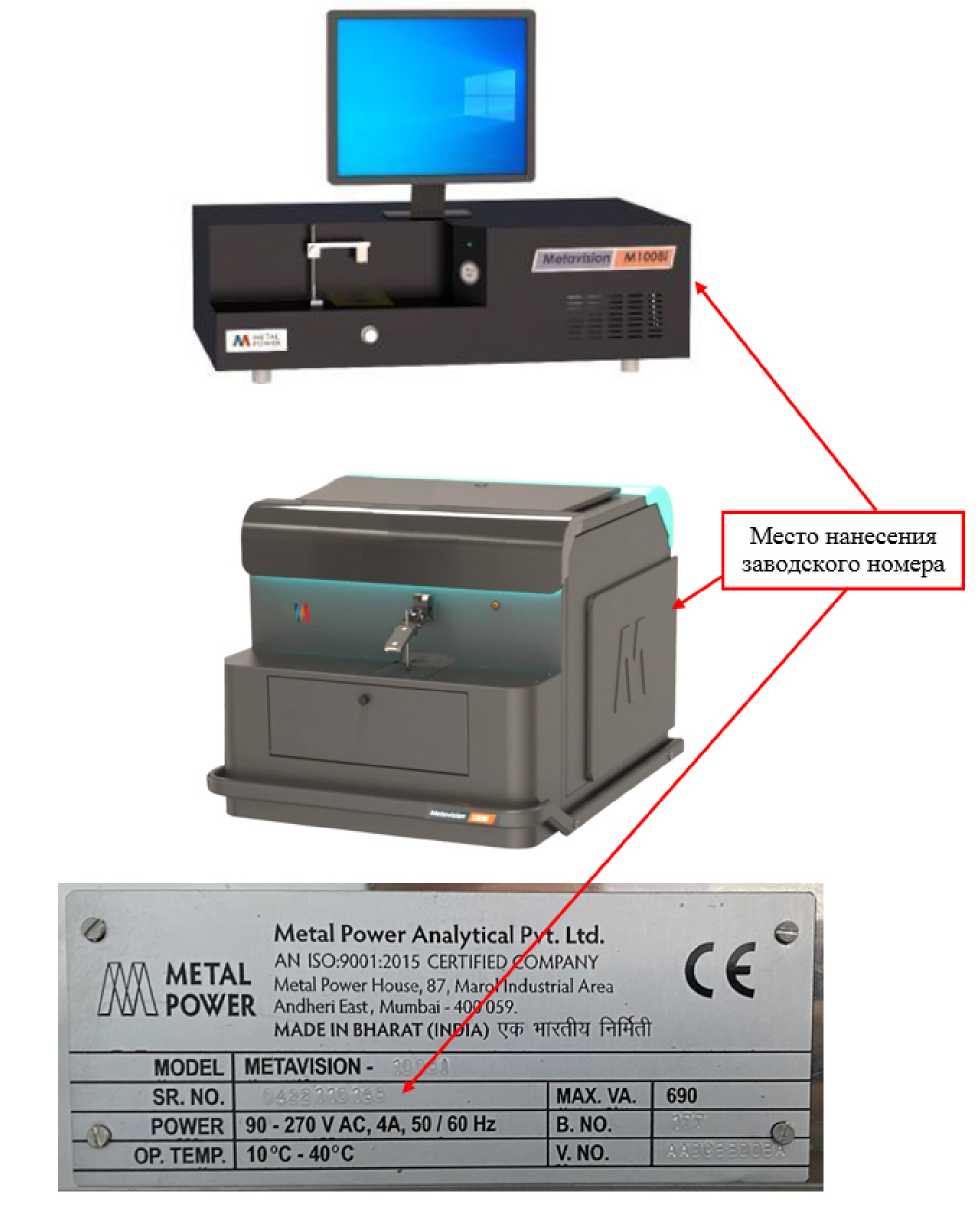

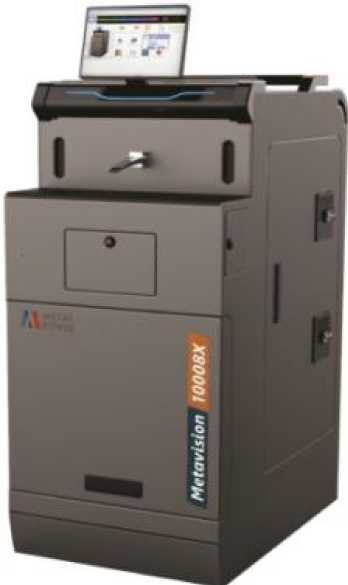

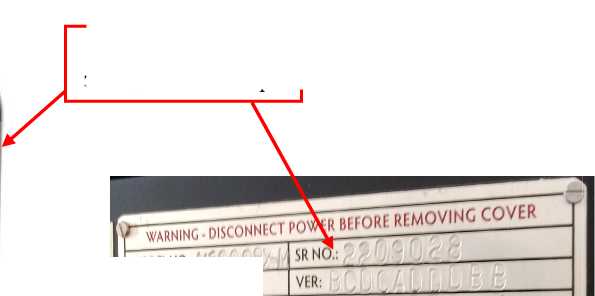

Спектрометры оптикоэмиссионные

Metal Power

89738-23

2207034,

0422100161,

0422110162,

0422110163,

0422110168, 2209028, 0522120029

Фирма "Metal Power Analytical Pvt. Ltd", Индия

ОС

МП 108251-2022

1 год

Общество с ограниченной ответственностью "Мелитэк Тестинг" (ООО "Мелитэк Тестинг "), г. Москва

УНИИМ - филиал ФГУП "ВНИИМ им.Д.И.

Менделеева", г. Екатеринбург

15.05.2023

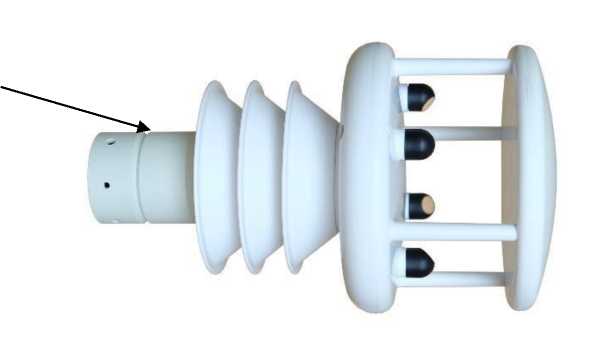

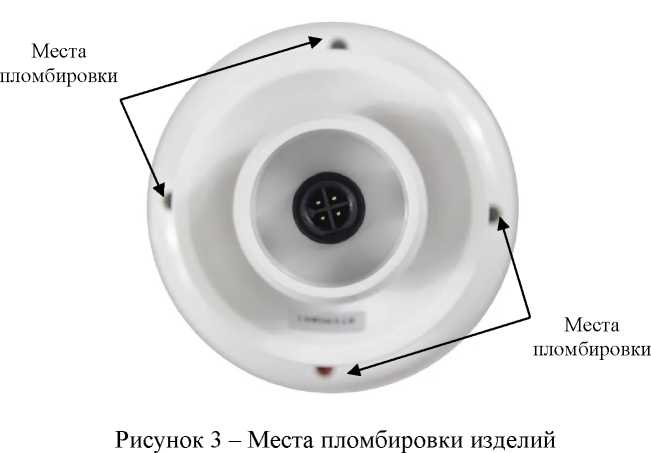

Метеостанции комплексные

Инфо-метеос-МК

89739-23

02:01:23:20:01:01

Общество с ограниченной ответственностью "Инфометеос" (ООО "Инфометеос"), г. Москва

ОС

ИТСФ.172 685.001 МП

1 год

Общество с ограниченной ответственностью "Инфометеос" (ООО "Инфометеос"), г. Москва

ФГБУ "ГНМЦ" Минобороны России, Московская обл.,

г. Мытищи; ФГУП "ВНИИМ им.

Д.И.Менделеева", г. Санкт-

Петербург

31.01.2023

Резервуары стальные горизон-

ЕП-20-2400-1-А-СО-

89740-23

158.12.20, 160.12.20

Общество с ограниченной ответ-

ОС

ГОСТ

8.346-2000

5 лет

Пермское районное нефтепроводное управле-

ООО "Метро-КонТ", г. Казань

15.06.2023

тальные цилиндрические

У1

ственностью "Уралспец-маш" (ООО "Уралспец-маш"), г. Пермь

ние филиал Акционерного общества "Транснефть - Прикамье" (ПРНУ филиал АО "Транснефть -Прикамье"), г. Казань

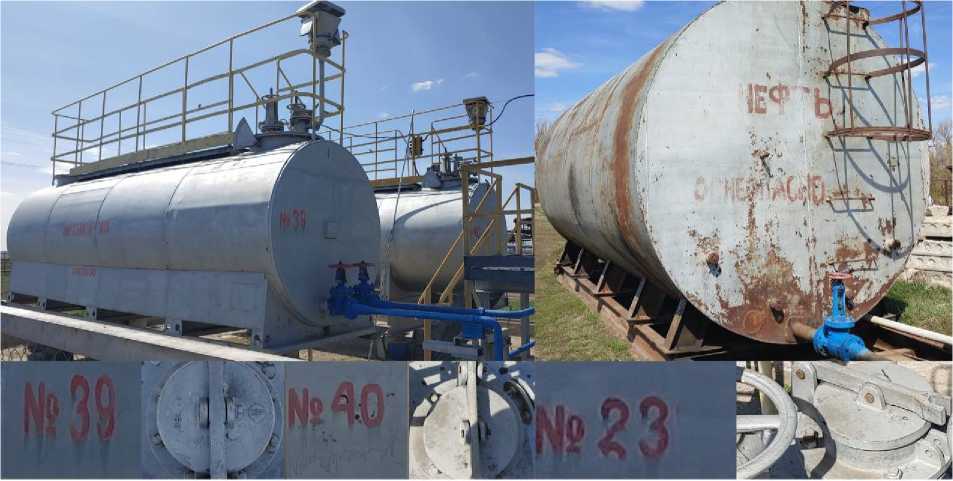

Резервуары стальные горизонтальные цилиндрические

РГС

89741-23

модификация РГС-20 зав. № 39, 40;

модификация РГС-

50 зав. № 23

Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть"), г. Москва

ОС

ГОСТ

8.346-2000

5 лет

Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть"), г. Москва

АО "Метролог", г. Самара

14.05.2023

Резервуары стальные горизонтальные цилиндрические

РГС

89742-23

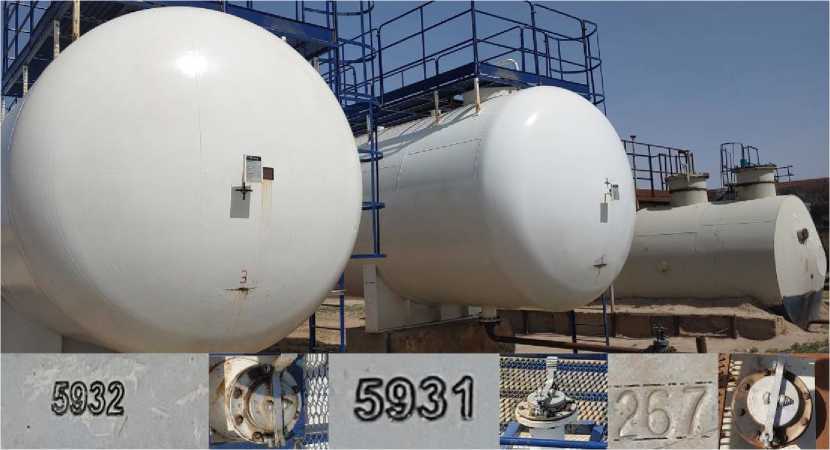

модификация РГС-100 зав. №№ 5931, 5932; модификация РГС-60 зав. № 267

Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть"), г. Москва

ОС

ГОСТ

8.346-2000

5 лет

Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть"), г. Москва

АО "Метролог", г. Самара

14.05.2023

10.

Резервуары стальные горизонтальные цилиндрические

РГС

89743-23

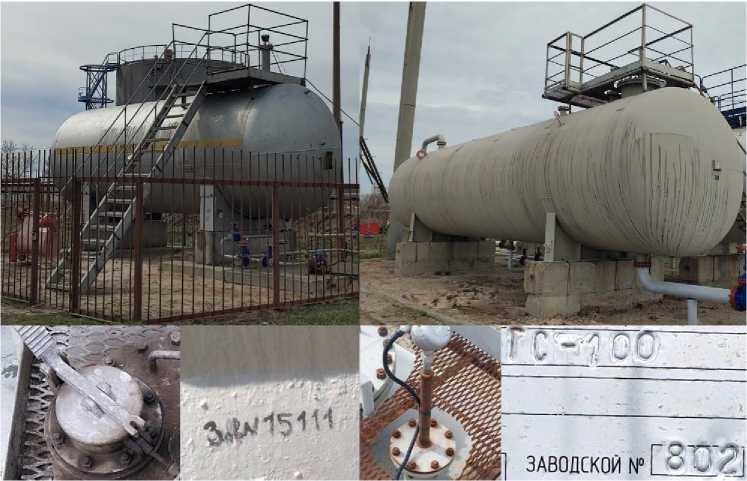

модификация РГС-31 зав. № 15111;

модификация РГС-

100 зав. № 802

Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть"), г. Москва

ОС

ГОСТ

8.346-2000

5 лет

Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть"), г. Москва

АО "Метролог", г. Самара

14.05.2023

11.

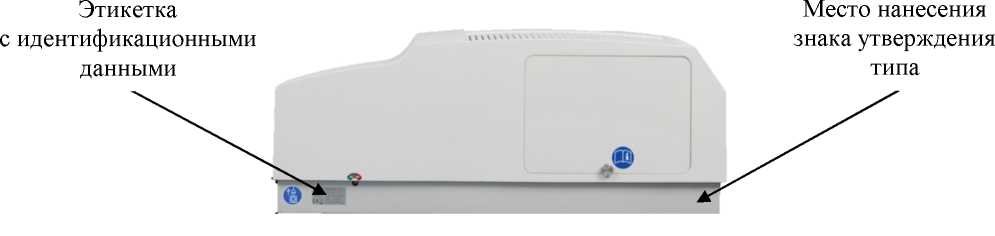

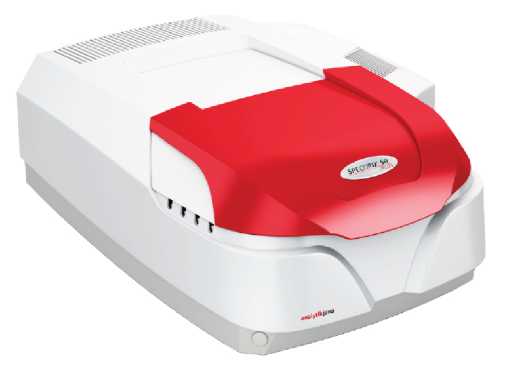

Спектрофотометры

SPECOR

89744-23

Мод. SRECORD 50 PLUS, зав. № 233H1196F, мод.

SRECORD 200 PLUS, зав. №

Analytik Jena GmbH, Германия

ОС

МП 651

23-004

1 год

Общество с ограниченной ответственностью "Эн-дресс+Хаузер"

ФГУП "ВНИИФТРИ", Московская обл., г. Солнечногорск, рп. Менделеево

20.03.2023

223E1196, мод.

SRECORD 210 PLUS, зав. № 223F1953C, мод.

SRECORD 250 PLUS, зав. № 223G1117

(ООО "Эндресс+ Хаузер"), г. Москва

12.

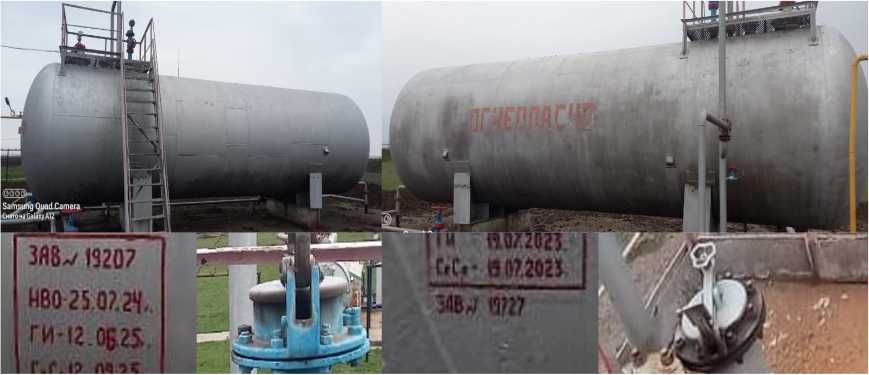

Резервуары стальные горизонтальные цилиндрические

РГС

89745-23

модификация РГС-80 зав. № 19727;

модификация РГС-

50 зав. № 19207

Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть"), г. Москва

ОС

ГОСТ

8.346-2000

5 лет

Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть"), г. Москва

АО "Метролог", г. Самара

14.05.2023

13.

Резервуары стальные горизонтальные цилиндрические

РГС-80

89746-23

РГС-80 зав. №№

7368, 19721, 19722

Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть"), г. Москва

ОС

ГОСТ

8.346-2000

5 лет

Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть"), г. Москва

АО "Метролог", г. Самара

14.05.2023

14.

Аппаратура диагностического мониторинга и контроля состояния технологического оборудования

КД2210 "Тех-прогноз"

89747-23

5Т612044,

4Т2827735

Общество с ограниченной ответственностью "Комдиагно-стика" (ООО "Комдиагно-стика"), г. Оренбург

ОС

МП 204/3

19-2022

2 года

Общество с ограниченной ответственностью "Комдиа-гностика" (ООО " Комдиагности-ка"), г. Оренбург

ФГБУ "ВНИИМС", г. Москва

14.06.2023

15.

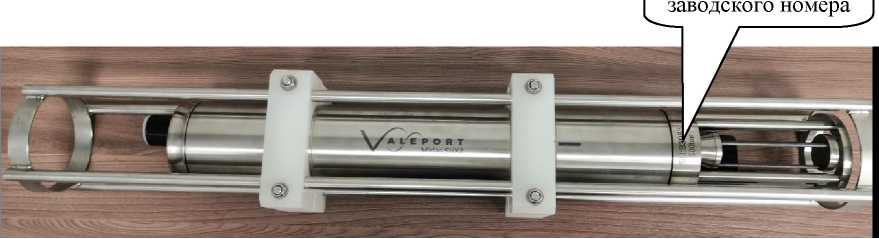

Измерители скорости звука универсальные

MIDAS

SVX2

89748-23

83983,83984

Компания "Valeport Ltd.", Великобритания

ОС

МП 5.512.23001

2 года

Федеральное государственное унитарное предприятие "Всероссийский научно-исследователь-

ФГУП "ВНИИФТРИ", Московская обл., г. Солнечногорск, рп. Менделеево

09.06.2023

ский институт физикотехнических и радиотехнических измерений" (ФГУП "ВНИИФТРИ"), Московская обл.,

г. Солнечногорск,

рп. Менделеево

16.

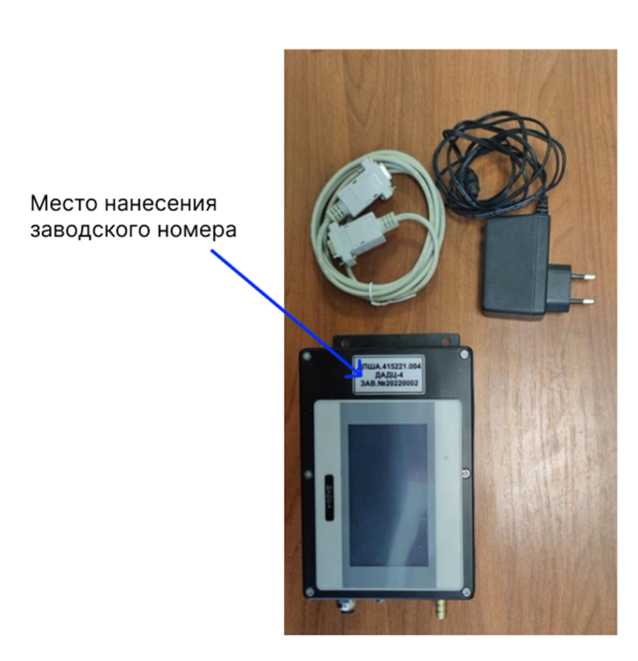

Датчики атмосферного давления

ДАДЦ-4

89749-23

20220001

Общество с ограниченной ответственностью "научно-производственное объединение Аквастандарт" (ООО "НПО Аквастандарт"), г. Санкт-Петербург

ОС

МП 2540191-2023

1 год

ФГУП "ВНИИМ им.

Д.И.Менделеева", г. Санкт-

Петербург

27.06.2023

17.

Система автоматизированная ин-формацион-но-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО "ТНС энерго Тула" 2.0

Обозначение отсутствует

89750-23

017

Акционерное общество "ТНС энерго Тула" (АО "ТНС энерго Тула"), г. Тула

ОС

МП ЭПР-

589-2023

4 года

Акционерное общество "ТНС энерго Тула" (АО "ТНС энерго Тула"), г. Тула

ООО "Энерго-ПромРесурс", Московская обл., г. Красногорск

16.06.2023

18.

Система ав-

Обозна-

89751-23

Общество

ОС

МП

4 года

Общество

ООО "Энерго-

26.06.2023

томатизиро-ванная ин-формацион-но-измерительная коммерческого учета электроэнергии "ЛУКОЙЛ-Западная Сибирь" (ТПП "Бело-ярскнефте-газ")

чение

отсутствует

с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ"), г. Москва

с ограниченной ответственностью "ЛУКОЙЛ-Западная Сибирь" (ООО "ЛУКОЙЛ-Западная Сибирь"), Ханты-Мансийский автономный округ-Югра, г. Когалым

26.51/224/2

с ограниченной ответственностью "ЭНЕРГОМЕТРОЛОГИЯ" (ООО "ЭНЕРГОМЕТРОЛОГИЯ"), г. Москва

тестконтроль", г. Москва

19.

Система автоматизированная ин-формацион-но-измерительная коммерческого учета электрической энергии (АИИС КУЭ) ПАО "Транснефть" в части АО "Транснефть - Дружба" по НПС "Десна"

Обозначение отсутствует

89752-23

002

Акционерное общество "Транснефть -Дружба" (АО "Транснефть -Дружба"), г. Брянск

ОС

МП 15

2023

4 года

Общество с ограниченной ответственностью "Автоматизированные системы в энергетике" (ООО "АСЭ"), г. Владимир

ООО "АСЭ", г. Владимир

12.05.2023

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «09» августа 2023 г. № 1605

Лист № 1

Всего листов 3

Регистрационный № 89734-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуар стальной горизонтальный цилиндрический РГС-32

Назначение средства измерений

Резервуар стальной горизонтальный цилиндрический РГС-32 (далее - резервуар) предназначен для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.

Описание средства измерений

Резервуар представляет собой горизонтальный цилиндрический сварной стальной сосуд, оборудованный приемо-раздаточными патрубками и технологическими люками. Резервуар оборудован теплоизоляционным покрытием. Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные патрубки.

Заводской номер резервуара в виде цифрового обозначения, состоящего из арабских цифр, нанесен аэрографическим способом на цилиндрическую стенку резервуара и типографским способом в паспорт.

Резервуар РГС-32 заводской № 795 расположен: Самарская область, г. Нефтегорск, АО «НГПЗ».

Пломбирование резервуара не предусмотрено.

Нанесение знака поверки на средство измерений не предусмотрено.

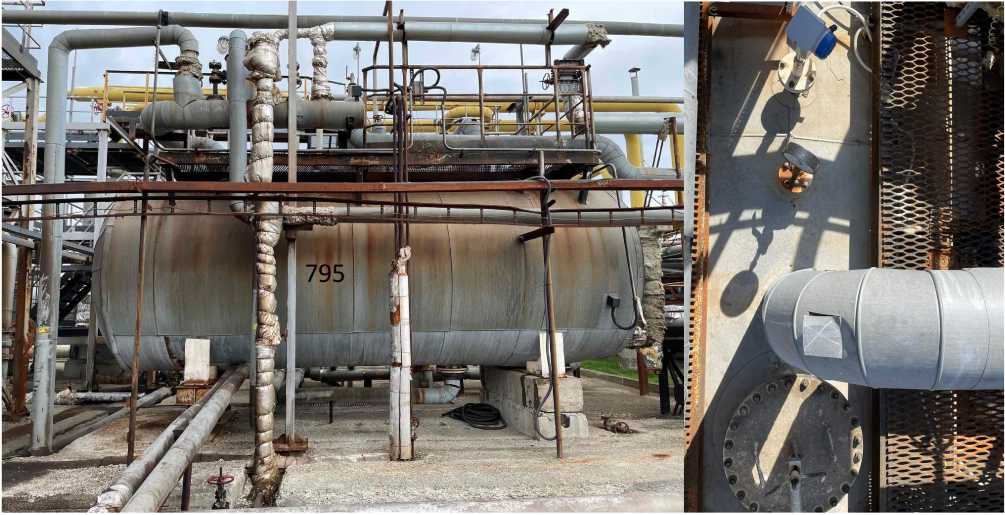

Общий вид резервуара и заливных горловин представлен на рисунке 1.

Приказ Росстандарта №1605 от 09.08.2023, https://oei-analitika.ru

Рисунок 1 - Общий вид резервуара и заливных горловин

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м³	32
Пределы допускаемой относительной погрешности определения вместимости резервуара (объёмный метод), %	±0,25

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Средний срок службы, лет

Условия эксплуатации:

- температура окружающего воздуха, ^оС
- атмосферное давление, кПа

от -50 до +50 от 84,0 до 106,7

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной горизонтальный цилиндрический	РГС-32	1 шт.
Паспорт	-	1 экз.

Сведения о методиках (методах) измерений

приведены в пункте 7 паспорта.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Общество с ограниченной ответственностью «Завод нефтяного и газового оборудования» (ООО «ЗНИГО»)

ИНН 3604018052

Юридический адрес: 394036, Воронежская обл., г. Воронеж, ул. Карла Маркса, д. 67, помещ. 21

Изготовитель

Общество с ограниченной ответственностью «Завод нефтяного и газового оборудования» (ООО «ЗНИГО»)

ИНН 3604018052

Юридический адрес: 394036, Воронежская обл., г. Воронеж, ул. Карла Маркса, д. 67, помещ. 21

Адрес места осуществления деятельности: 397165, Воронежская обл., г. Борисоглебск, ул. Объездная, д. 9

Испытательный центр

Общество с ограниченной ответственностью «Сибирская интернет компания» (ООО ИК «СИБИНТЕК»)

Юридический адрес: 117152, г. Москва, Загородное ш., д. 1, стр. 1

Адрес места осуществления деятельности: 443096, г. Самара, ул. Мичурина, д. 52

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312187.

Лист № 1 Регистрационный № 89735-23 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные вертикальные цилиндрические РВС-2000

Назначение средства измерений

Резервуары стальные вертикальные цилиндрические РВС-2000 (далее - резервуары) предназначены для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.

Описание средства измерений

Резервуары представляют собой стальные сосуды с днищем и крышей, оборудованные приемо-раздаточными патрубками, технологическими люками и теплоизоляционным покрытием. Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки.

Заводской номер резервуара в виде цифрового обозначения, состоящего из арабских цифр, нанесен типографским способом на информационную табличку, установленную на цилиндрическую стенку резервуара и типографским способом в паспорт.

Резервуары РВС-2000 с заводскими №№ 131, 132 расположены: Хабаровский край, г. Комсомольск-на-Амуре, ул. Ленинградская, 115, технологическая площадка ООО «РН-Комсомольский НПЗ».

Пломбирование резервуаров не предусмотрено.

Нанесение знака поверки на средство измерений не предусмотрено.

Общий вид резервуаров и замерных люков представлен на рисунке 1-2.

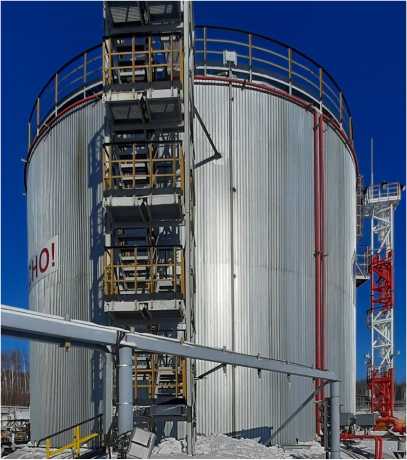

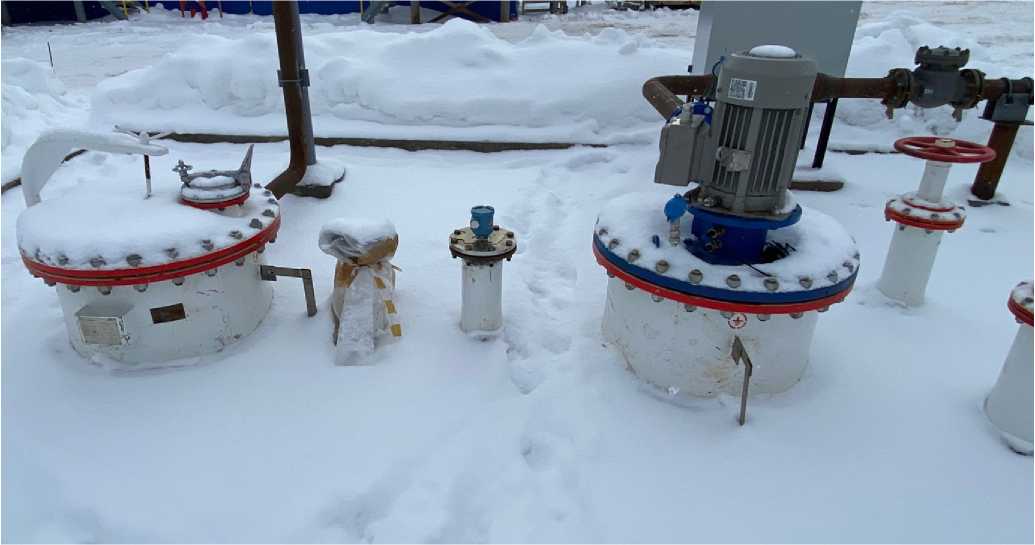

Рисунок 1 - Общий вид резервуара и замерного люка РВС-2000 № 131

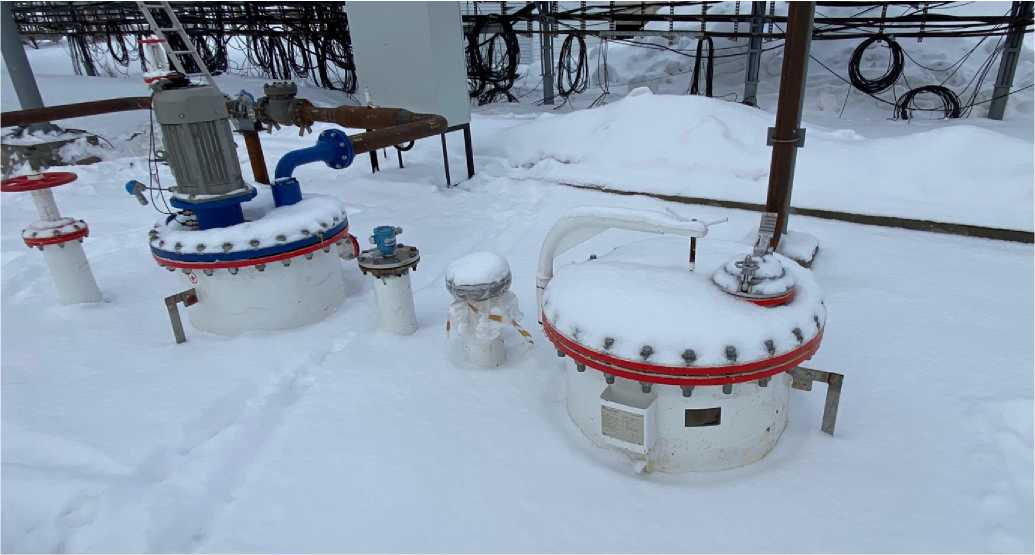

Рисунок 2 - Общий вид резервуара и замерного люка РВС-2000 № 132

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м³	2000
Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), %	±0,20

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Средний срок службы, лет

Условия эксплуатации:

- температура окружающего воздуха, ^оС
- атмосферное давление, кПа

от -50 до +50 от 84,0 до 106,7

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной вертикальный цилиндрический	РВС-2000	1 шт.
Паспорт	-	1 экз.

Сведения о методиках (методах) измерений приведены в пункте 7 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Правообладатель

Общество с ограниченной ответственностью «Завод Анкер» (ООО «Завод Анкер»)

ИНН 7448164999

Юридический адрес: 454100, Челябинская обл., г. Челябинск, ул. Городская, д. 47, эт. 1, оф. 13

Изготовитель

Общество с ограниченной ответственностью «Завод Анкер» (ООО «Завод Анкер»)

ИНН 7448164999

Юридический адрес: 454100, Челябинская обл., г. Челябинск, ул. Городская, д. 47, эт. 1, оф. 13

Адрес места осуществления деятельности: 454106, г. Челябинск, ул. Производственная, д. 8

Испытательный центр

Общество с ограниченной ответственностью «Сибирская интернет компания» (ООО ИК «СИБИНТЕК»)

Юридический адрес: 117152, г. Москва, Загородное ш., д. 1, стр. 1

Адрес места осуществления деятельности: 443096, г. Самара, ул. Мичурина, д. 52

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312187.

Лист № 1 Регистрационный № 89736-23 Всего листов 11

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Зонды периферийного узла Системы контроля, мониторинга и управления трафиком ESR

Назначение средства измерений

Зонды периферийного узла Системы контроля, мониторинга и управления трафиком ESR (далее - зонды ESR) предназначены для измерений параметров сетей передачи данных.

Описание средства измерений

К настоящему типу средств измерений зонды периферийного узла Системы контроля, мониторинга и управления трафиком, входящие в состав Системы контроля, мониторинга и управления трафиком (далее - Система КМУТ) (регистрационный № 78350-20), следующих модификаций ESR-10 KMUT, ESR-12V KMUT, ESR-15 KMUT, ESR-15R KMUT, ESR-20 KMUT, ESR-21 KMUT. В зависимости от исполняемых функций зонды ESR имеют конструктивные отличия в интерфейсах присоединения к сети связи и наличии информационных индикаторов.

Принцип действия зондов ESR основан на формировании тестового трафика в активных соединениях сети связи, измерении и регистрации характеристик трафика в сети связи, анализа измеренных характеристик трафика с целью получения статистических оценок целостности и устойчивости каналов сети связи.

Измерению подлежат характеристики трафика между зондами ESR, зондами ESR и другими зондами Системы КМУТ, зондами ESR и серверами Системы КМУТ, в том числе центральным сервером.

Управление зондами ESR осуществляется с использованием интерфейса командной строки или с помощью серверов Систем КМУТ. Синхронизация с привязкой системной шкалы времени зондов к национальной шкале времени UTC (SU) осуществляется по сигналам, получаемым от сервера времени, от серверов Систем КМУТ или от устройства синхронизации шкалы времени (сервера времени), входящего в ее состав, по сетям пакетной передачи данных.

В зондах ESR предусмотрена возможность формирования и передачи тестового трафика, содержащего заданный эталонный объем информации и измерения характеристик переданного трафика в точках подключения к сети передачи данных. Информация об измеряемых характеристиках передаётся для дальнейшей обработки на сервера Систем КМУТ.

Измерения средних задержек и вариаций задержек передачи пакетов данных осуществляются методом прямых измерений расхождения внутренней шкалы времени зондов ESR, синхронизованной с национальной шкалой времени Российской Федерации UTC (SU), со шкалами времени, синхронизованными с сетевыми событиями (отправка или приём пакетов данных).

Зонды ESR размещаются в заданных точках подключения пользователя к услугам связи, осуществляют измерение и регистрацию характеристик трафика в сети связи, анализ трафика с целью формирования статистических параметров сети, в том числе коэффициента потерь пакетов данных, задержки и вариации задержки передачи пакетов данных, пропускной способность канала передачи данных и скорости передаваемой информации.

В основу конструкции зондов ESR положены аппаратные платформы сервисных маршрутизаторов ESR производства ООО «Предприятие «ЭЛТЕКС», в закрытую часть памяти которых устанавливается специальное программное обеспечение, разработанное Обществом с ограниченной ответственностью «Контроль ИТ» и обеспечивающее выполнение измерительных функций.

Конструктивно зонды ESR выполнены в виде блоков, в которых размещены специализированные электронные платы. Корпус изготавливается из пластика (модификации ESR-10 KMUT, ESR-15 KMUT) или металлического сплава (модификации ESR-12V KMUT, ESR-15R KMUT, ESR-20 KMUT, ESR-21 KMUT) может окрашиваться в различные цвета и имеет съемную верхнюю панель, крепление которой осуществляется с помощью винтов. Интерфейсы для подключения к сети связи, кабелей управления, располагаются на лицевой панели блока. Модификации Зондов ESR-12V KMUT, ESR-15R KMUT, ESR-20 KMUT, ESR-21 KMUT имеют исполнение, позволяющее осуществлять монтаж в 19" телекоммуникационную стойку.

Нанесение знака поверки на корпус зондов ESR не предусмотрено. Серийные номера, однозначно идентифицирующие каждый экземпляр зондов, наносятся на панель в форме наклейки, содержащей серийный номер в цифро-буквенном формате. Также считывание серийного номера возможно по специальной команде в интерфейсе командной строки.

Внешний вид Зондов ESR и возможное место нанесения знака утверждения типа показаны на рисунках 1 - 6. Пломбирование зондов предусмотрено на болтах крепления корпуса.

Рисунок 1 - Внешний вид зондов ESR модификации ESR-10 KMUT

Место нанесения

знака утверждения типа

110-2S0 VAC 60/SO и: 1A

»*»есгех esr-i2v

Зонд периферийного узла Системы КМУТ ф ESR-12VKMUT

Срам»

Рисунок 2 - Внешний вид зондов ESR модификаций ESR-12V KMUT

Место нанесения знака

Место нанесения

Места пломбировки утверждения типа заводского номера

\ lilllllllllllllllllllllllllll

1 1 SH НР220СОО64

V IIIII мни

MAC СС90А2ЛМ09

леСтёх

Лкгж вНаж-со ru

Л09П, Pwc*. г. нэахЛос». Лв 1

jModM ESR IS

HWer 12V""2A

НМ: 2vl

IP wh 192 IM. 1.1

Uiemame: admin

Password password

'^7 ESR’ISKMUT

Рисунок 3 - Внешний вид зондов ESR модификаций ESR-15 KMUT

ч ч ч

Ч Ч

Ч Ч Ч Ч Ч Ч

ч-

Место нанесения

заводского номер

Место пломбиров

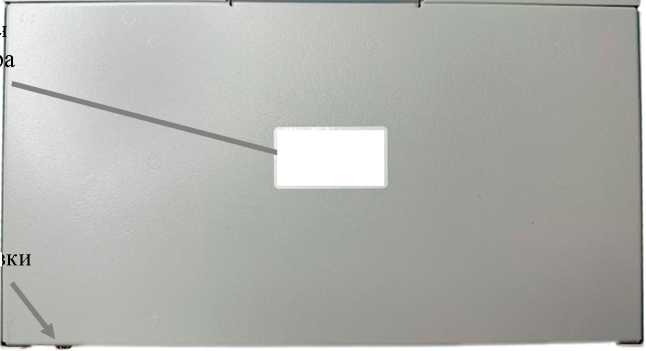

Рисунок 4 - Внешний вид зондов ESR модификаций ESR-15R KMUT

	(SR1M
Ujffll	за

Место нанесения знака

утверждения типа

-г—

Место нанес ;ния заводского нс мера

Места пломбир ■

овки

Рисунок 5 - Внешний вид зондов ESR модификаций ESR-20 KMUT

Места пломбировки

Место нанесения заводского номера

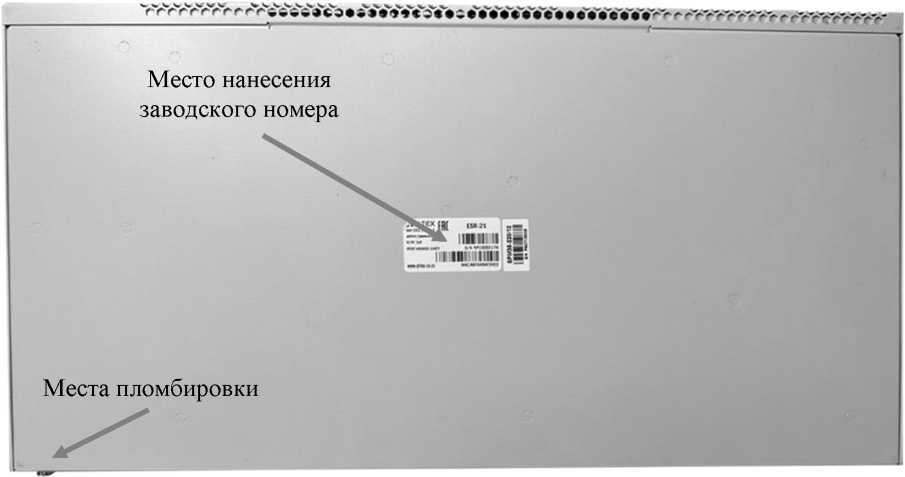

Рисунок 6 - Внешний вид зондов ESR модификаций ESR-21 KMUT

Программное обеспечение

В зонды ESR устанавливается специальное Программное обеспечения (ПО). Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационные данные (признаки)	ESR-10 KMUT, ESR-12V KMUT, ESR-15 KMUT, ESR-15R KMUT	ESR-20 KMUT, ESR-21 KMUT
Идентификационное наименование ПО	Программное обеспечение маршрутизатора серии ESR-1x KMUT	Программное обеспечение маршрутизатора серии ESR-2x KMUT
Номер версии ПО	не ниже 1.12.2	не ниже 1.12.2
Цифровой идентификатор ПО	указывается в формуляре зонда ESR на конкретную его модификацию
Алгоритм вычисления цифрового идентификатора	md5

Конструкция зондов ESR исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Специальных средств защиты от непреднамеренных и преднамеренных изменений ПО не требуется, уровень защиты по рекомендации Р 50.2.0772014 «средний».

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики зондов

Наименование характеристики	Значение
Диапазон измерений количества переданной (принятой) информации (данных), байт	от 1 до 104 857 600
Пределы допускаемой абсолютной погрешности измерений количества переданной (принятой) информации (данных) при передаче количества информации менее или равно 100 кбайт, байт	±10
Пределы допускаемой абсолютной погрешности измерений количества переданной (принятой) информации при передаче количества информации более 100 кбайт, где K - количество переданной информации (данных), байт	±T10’⁴K
Диапазон измерений продолжительности (длительности) сеансов передачи данных, с	от 1 до 3600
Пределы допускаемой абсолютной погрешности измерений продолжительности (длительности) сеансов передачи данных, с	±0,3
Диапазон измерений пропускной способности канала передачи данных, кбит/с	от 100 до 500^10³
Пределы допускаемой относительной погрешности измерений пропускной способности канала передачи данных, %	±1
Диапазон измерений скорости передаваемой информации (модификации ESR-10 KMUT, ESR-12V KMUT, ESR-15 KMUT, ESR-15R KMUT), кбит/с	от 100 до 500Л0³
Диапазон измерений скорости передаваемой информации (модификации ESR-20 KMUT, ESR-21 KMUT), кбит/с	от 100 до 900-10³
Пределы допускаемой относительной погрешности измерений скорости передаваемой информации, %	±1
Пределы допускаемой абсолютной погрешности синхронизации шкалы времени относительно национальной шкалы времени UTC (SU), с	±0,3
Диапазон измерений средней задержки передачи пакетов данных (PD), мкс	от 0 до 1,5-10⁶
Пределы допускаемой относительной погрешности измерений средней задержки передачи пакетов данных, %	±1
Диапазон измерений вариации задержки передачи пакетов данных (PDV), мкс	от 0 до 1 •Ю⁵
Пределы допускаемой относительной погрешности измерений вариации задержки передачи пакетов данных (PDV), %	±1
Диапазон измерений коэффициента потерь пакетов данных (PL)	от 0 до 1
Пределы допускаемой абсолютной погрешности измерений коэффициента потерь пакетов данных (PL)	±3,0Л0"⁵

Таблица 3 - Основные технические характеристики зондов

Параметры электрического питания: - напряжение переменного тока частотой 50 ± 5 Гц, В	220 ± 22
Потребляемая мощность, В^А, не более: - ESR-10 KMUT	9
- ESR-12V KMUT	22
- ESR-15 KMUT	18
- ESR-15R KMUT	18
- ESR-20 KMUT	25
- ESR-21 KMUT	32
Габаритные размеры (ширина х высота х глубина), мм, не более: - ESR-10 KMUT	185 х 32 х 118
- ESR-12V KMUT	267 х 44 х 161
- ESR-15 KMUT	230 х 32 х 133
- ESR-15R KMUT	267 х 44 х 212
- ESR-20 KMUT	267 х 44 х 212
- ESR-21 KMUT	430 х 44 х 225
Масса, кг, не более: - ESR-10 KMUT	1
- ESR-12V KMUT	1
- ESR-15 KMUT	1
- ESR-15R KMUT	2
- ESR-20 KMUT	2
- ESR-21 KMUT	3,15
Условия эксплуатации:	По группе 2 ГОСТ 22261-94

Знак утверждения типа

наносится типографским способом на руководство по эксплуатации, а также в зависимости от конструкции зондов ESR на лицевую или нижнюю панель в виде наклейки.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Зонд периферийного узла Системы контроля, мониторинга и управления трафиком ESR		1*
Комплект принадлежностей	-	1 компл.
Руководство по эксплуатации	РМБТ.466961.005 РЭ	1 экз.
Формуляр	РМБТ.466961.005 ФО	1 экз.
* Модификация зонда ESR определяется договором поставки

Сведения о методиках (методах) измерений

приведены в разделе Приложение Б руководства по эксплуатации РМБТ.466961.005 РЭ.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;

ГОСТ Р 8.873-2014 ГСИ. Государственная поверочная схема для технических систем и устройств с измерительными функциями, осуществляющих измерения объемов (количества) цифровой информации (данных), передаваемых по каналам Интернет и телефонии;

РМБТ.466961.005 ТУ «Зонды периферийного узла Системы контроля, мониторинга и управления трафиком ESR. Технические условия»;

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений».

Правообладатель

Общество с ограниченной ответственностью «Контроль ИТ» (ООО «Контроль ИТ») ИНН: 5047109034

Юридический адрес: 141407, Московская обл., г. Химки, Нагорное ш., д. 2, к. 9А, помещ. 412

Почтовый адрес: 141400, Московская обл., г. Химки, ул. Рабочая, д. 2, стр. 26

Изготовитель

Общество с ограниченной ответственностью «Контроль ИТ» (ООО «Контроль ИТ») ИНН: 5047109034

Юридический адрес: 141407, Московская обл., г. Химки, Нагорное ш., д. 2, к. 9А, помещ. 412

Адрес места осуществления деятельности: 141400, Московская обл., г. Химки, ул. Рабочая, д. 2, стр. 26

Телефон (факс): +7(495) 785-57-50

E-mail: post@kmyt.ru

Испытательный центр

Общество с ограниченной ответственностью «НТЦ СОТСБИ» (ООО «НТЦ СОТСБИ») Адрес: 191028, г. Санкт-Петербург, ул. Пестеля, д. 7, лит. А, помещ. 14Н, оф. А Тел. (812) 273-78-27; факс (812) 273-78-27, доб. 217

Web-сайт: http://www.sotsbi.ru

E-mail: info@sotsbi.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312112.

Лист № 1

Всего листов 5

Регистрационный № 89737-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Кольца установочные Micron Назначение средства измерений

Кольца установочные Micron (далее по тексту - кольца) предназначены для установки и настройки на требуемый размер нутромеров и приборов для измерений диаметров отверстий.

Описание средства измерений

Принцип действия колец заключается в установке нутромеров или других средств измерений на требуемый размер с использованием нормированного значения внутреннего диаметра кольца.

Кольца представляют собой цилиндрические детали, изготовленные из стали, с отверстием определенного диаметра, формирующим измерительную (рабочую) поверхность, по которой контактируют измерительные наконечники проверяемого прибора.

Кольца изготавливаются трех исполнений: 1, 2 и 3, отличающихся между собой допускаемыми отклонениями от номинального диаметра и непостоянством диаметра в продольном сечении.

К данному типу средств измерений относятся кольца установочные Micron.

Логотипнаносится на титульный лист паспорта колец типографским методом и на нерабочую поверхность кольца методом лазерной маркировки.

Заводской номер в формате цифрового обозначения, наносится на нерабочую поверхность кольца лазерной маркировкой в местах, указанных на рисунках 1 - 3.

Возможность нанесения знака поверки на средство измерений отсутствует. Общий вид колец указан на рисунках 1 - 3.

Пломбирование колец от несанкционированного доступа не предусмотрено.

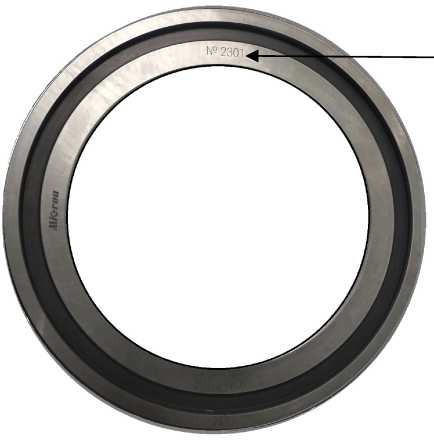

Рисунок 1 - Общий вид колец с указанием места нанесения заводского номера

Рисунок 2 - Общий вид колец с указанием места нанесения заводского номера

Место нанесения заводского номера

Рисунок 3 - Общий вид колец с указанием места нанесения заводского номера

Место нанесения заводского номера

Лист № 3 Всего листов 5 Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики колец

Диапазон номинальных диаметров отверстий колец, мм	Допускаемые отклонения от номинальных диаметров, мкм			Непостоянство диаметра в продольном сечении, мкм
Диапазон номинальных диаметров отверстий колец, мм	Исп. 1	Исп. 2	Исп. 3	Исп. 1	Исп. 2	Исп. 3
От 0,970 до 2,800 включ.	±1,0	±2,0	±3,0	1,0	2,0	3,0
Св. 2,800 до 3,200 включ	±1,3	±2,5	±4,0	1,0	2,0	3,0
Св. 3,200 до 5,600 включ.	±1,3	±2,5	±3,0	1,0	2,0	3,0
Св. 5,600 до 9,500 включ.	±1,3	±3,0	±4,5	1,0	2,5	4,0
Св. 9,500 до 17,000 включ.	±1,5	±4,0	±5,5	1,2	3,0	5,0
Св. 17,000 до 28,000 включ.	±2,0	±4,5	±6,5	1,5	4,0	6,0
Св. 28,000 до 48,000 включ.	±2,0	±5,5	±8,0	1,5	4,0	7,0
Св. 48,000 до 75,000 включ.	±2,5	±6,5	±9,5	2,0	5,0	8,0
Св. 75,000 до 85,000 включ.	±3,0	±7,5	±12,0	2,5	6,0	10,0
Св. 85,000 до 110,000 включ.	±3,0	±6,5	±12,0	2,5	6,0	10,0
Св. 110,000 до 150,000 включ.	±4,0	±9,0	±15,0	3,5	8,0	12,0
Св. 150,000 до 200,000 включ.	±4,0	±9,0	±15,0	4,0	9,0	14,0
Св. 200,000 до 250,000 включ.	±5,0	±12,0	±18,0	4,0	9,0	14,0
Св. 250,000 до 300,030	±6,0	±12,0	±18,0	4,0	9,0	14,0

Примечание:

Допускаются завалы диаметров отверстий на расстоянии от торцов:

- 1,5 мм - для колец высотой от 8 до 12 мм;
- 2,0 мм - для колец выстой от 12 до 20 мм;
- 3,0 мм - для колец выстой от 20 до 30 мм;
- 5,0 мм - для колец выстой свыше 30 мм.

Таблица 2 - Параметр шероховатости измерительной поверхности кольца, условия эксплуатации

Наименование характеристики	Значение
Наименование характеристики	Исп. 1	Исп. 2, Исп. 3
Параметр шероховатости Ra измерительной поверхности кольца по ГОСТ 2789-73, мкм, не более	0,2	0,4
Условия эксплуатации:
- диапазон рабочих температур, °С	от +15 до +25
- относительная влажность, %, не более		80

Таблица 3 - Габаритные размеры и масса колец

Диапазон номинальных диаметров отверстий колец, мм	Габаритные размеры (диаметр х высота), мм, не более	Масса, кг, не более
От 0,970 до 4,200 включ.	22 х 5	0,02
Св. 4,200 до 4,800 включ.	32 х 5	0,02
Св. 4,800 до 10,500 включ.	32 х 8	0,05
Св. 10,500 до 18,000 включ.	45 х 12	0,13
Св. 18,000 до 19,000 включ.	45 х 12	0,14
Св. 19,000 до 25,000 включ.	53 х 16	0,20
Св. 25,000 до 32,000 включ.	63 х 16	0,31
Св. 32,000 до 50,000 включ.	85 х 20	0,70
Св. 50,000 до 60,000 включ.	113 х 25	1,30
Св. 60,000 до 80,000 включ.	125 х 24	1,50
Св. 80,000 до 90,000 включ.	140 х 25	1,80
Св. 90,000 до 120,000 включ.	175 х 28	2,45
Св. 120,000 до 160,000 включ.	225 х 35	6,35
Св. 160,000 до 200,000 включ.	310 х 38	12,10
Св. 200,000 до 250,000 включ.	355 х 38	12,60
Св. 250,000 до 300,030	395 х 38	17,50

Знак утверждения типа

наносится на титульный лист паспорта типографским методом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Комплектность
Кольцо установочное	Micron	1 шт.
Футляр	-	1 шт.
Паспорт	КУ.00.001.ПС	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 7 «Заметки по эксплуатации, порядок работы, поверка» паспорта колец установочных Micron.

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений длины в диапазоне от Т10^-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840;

Стандарт предприятия Qinghai Measuring & Cutting Tools Co., Ltd «Кольца установочные Micron».

Правообладатель

Qinghai Measuring & Cutting Tools Co., Ltd, КНР

Адрес: 37 Minhe Road, Xining, Qinghai,P.R. China

Изготовитель

Qinghai Measuring & Cutting Tools Co., Ltd, КНР

Адрес: 37 Minhe Road, Xining, Qinghai,P.R. China

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

Лист № 1 Регистрационный № 89738-23 Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Спектрометры оптико-эмиссионные Metal Power

Назначение средства измерений

Спектрометры оптико-эмиссионные Metal Power (далее - спектрометры) предназначены для измерений массовой доли элементов в металлах и сплавах.

Описание средства измерений

Принцип действия спектрометров основан на методе эмиссионного спектрального анализа с возбуждением пробы с помощью искры. Интенсивность эмиссионного излучения пропорциональна массовой доле элементов в пробе.

Конструктивно спектрометры представляют собой настольные или напольные лабораторные приборы, состоящие из генератора электрического разряда, искрового штатива, оптической системы, выполненной по схеме Пашен-Рунге, с голографической дифракционной решеткой и системой регистрации эмиссионного излучения на основе ПЗС/КМОП-матриц, системы подачи аргона и управляющей электроники. По заказу спектрометры поставляются с персональным компьютером с устанавливаемым программным обеспечением.

С помощью генератора электрического разряда между пробой и электродом искрового штатива создается искра. Излучение плазмы попадает сквозь входную щель в оптическую систему спектрометра, где при помощи дифракционной решетки происходит разложение эмиссионного излучения в спектр, после чего при помощи ПЗС/КМОП-матриц фиксируется интенсивность излучения на выбранных для целевого элемента пробы длине волны. Массовая доля элемента пробы определяется по градуировочным зависимостям между интенсивностью эмиссионного излучения и массовой долей элемента в градуировочных образцах. Весь анализ и расчет массовой доли компонента пробы выполняется автоматически под управлением внешнего компьютера с установленным программным обеспечением.

Программное обеспечение поставляется по заказу с требуемыми для анализа «основами» - аналитическими программами для измерений массовой доли элементов в целевых металлах и сплавах.

Спектрометры выпускаются следующих моделей: MOSS, Metavision-1008i, Metavision-1008i³, Metavision-1008i³ - LX, Metavision-1008i³ - SX, Metavision-1008i³ -VX, Metavision-10008X, Metavision-10008X-A, Metavision-10008X-U, Metavision-10008X-M. Модели отличаются между собой исполнением (настольное или напольное), техническими и метрологическими характеристиками. Отличие моделей Metavision-10008X, Metavision-10008X-A и Metavision-10008X-U между собой заключается в возможности проведения определения азота в различных поддиапазонах измерений, модель Metavision-10008X-M позволяет проводить измерения массовой доли азота, а также кислорода и водорода.

Корпуса спектрометров изготовлены из металлических сплавов, пластиков и окрашены в цвета в соответствии с технической документацией производителя. Спектрометры модели Metavision-1008i и моделей Metavision-1008i³ - LX, Metavision-1008i³ - SX, Metavision-1008i³ -VX выпускаются в двух различных корпусах (исполнения корпуса 1 и 2).

Каждый экземпляр спектрометров имеет заводской номер, расположенный на табличке на задней стороне спектрометра. Заводской номер имеет цифровой или буквенно-цифровой формат и наносится ударным или типографским способом. Нанесение знака поверки на средство измерений не предусмотрено.

Общий вид спектрометров и место нанесения заводского номера представлены на рисунках 1-4.

Место нанесения заводского номера

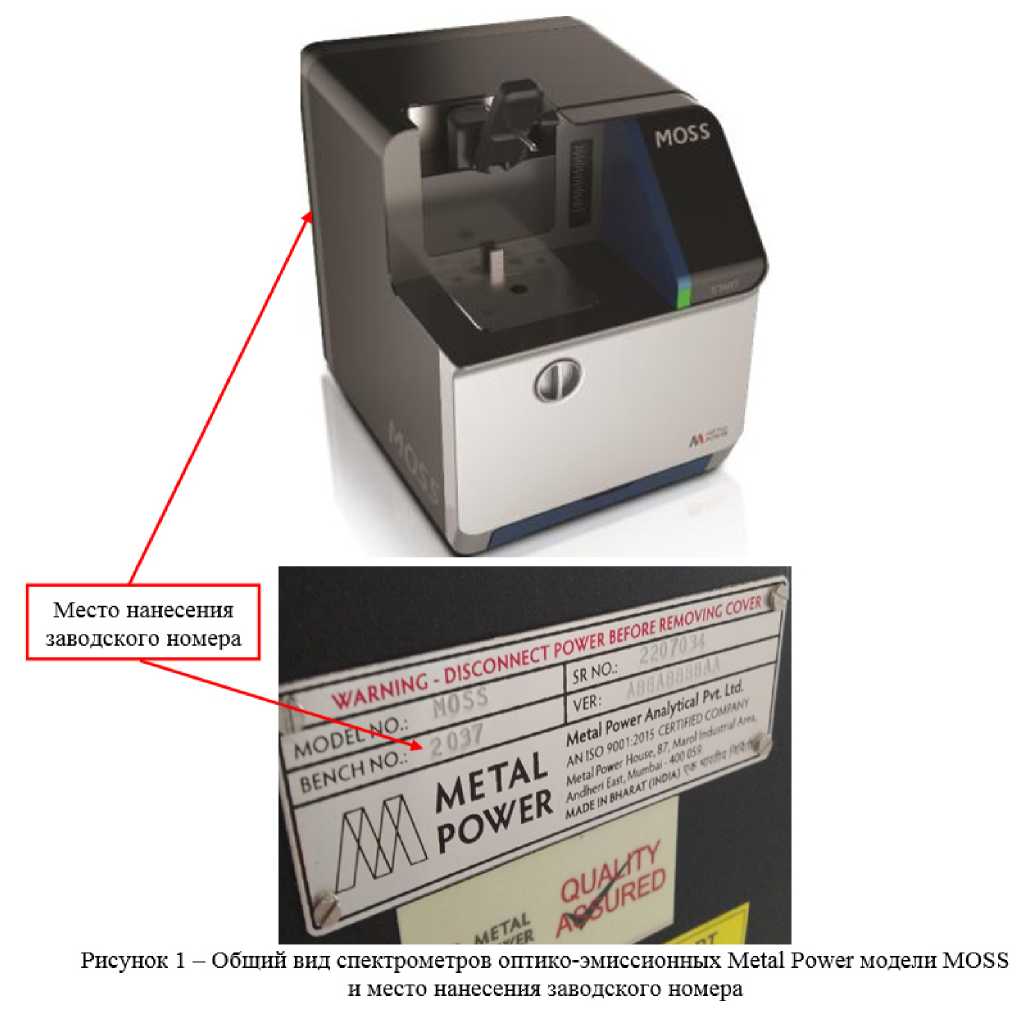

Рисунок 1 - Общин вид спектрометров оптико-эмиссионных Metal Power модели MOSS и место нанесения заводского номера

В METAL

POWER

Место нанесения заводского номера

Рисунок 2 - Общий вид спектрометров оптико-эмиссионных Metal Power модели Metavision 1008i (исполнение корпуса 1 и 2) и место нанесения заводского номера

Metal Power Analytical Pyt. Ltd.

AN IS0.9001:2015 CERTIFIED/ZOMPANY

Metal Power House, 87, MaroHndustrial Area Andheri East, Mumbai - 40/059.

MADE IN BHARAT (INDIA) ЧКФт Plffitft

MODEL	METAVISION - /
SR. NO.		MAX. VA.	690
1 POWER	90-270 V AC, 4A, 50/60 Hz	B. NO.	6
⁷ OP. TEMP.	10°C-40°C	V. NO.

IETAVISION

90 -270 VACUA. 50/ 60 Hz

POWER OP. TEMP.

MODEL SR. NO.

J \ Metal Power Analytical Pvt. Ltd.

,, Хие-гд I AN 150.9001:2015 CERTIFIED COMPANY

¹ >) Power ^Housc> 8^?i Marol Industrial Area

lJUXI POWER Andben East. Mumbai -100 059

\ MADE IN BHARAT (INDIA) WilPl

Место нанесения заводского номера

Рисунок 3 - Общий вид спектрометров оптико-эмиссионных Metal Power

моделей Metavision-1008i³, Metavision-1008i³ - LX, Metavision-1008i³ - SX, Metavision-1008i³ -VX (исполнение корпуса 1 и 2) и место нанесения заводского номера

Рисунок 3 - Общий вид спектрометров оптико-эмиссионных Metal Power моделей Metavision-10008X, Metavision-10008X-A, Metavision-10008X-U, Metavision-10008X-M и место нанесения заводского номера

Место нанесения заводского номера

MODEL NO.: /

BENCH NO.: ,

Metal Power Analytical Pvt. Ltd. METAL ^AN ISO:9001:2015 CERTIFIED COMPANY _{n v/} r n Metal Power House, 87, Marol Industrial Area

Г О VV t К Andherl East, Mumbai - 400 059.

_______^ADE IN BHARAT (INDIA)

Пломбирование спектрометров не предусмотрено. Конструкция спектрометров обеспечивает ограничение доступа к частям спектрометров, несущим первичную измерительную информацию, и к местам настройки (регулировки).

Программное обеспечение

Спектрометры оснащены программным обеспечением (ПО), позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014.

Идентификационные данные ПО спектрометров приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	The Analyst
Номер версии (идентификационный номер) ПО	не ниже 1.8
Цифровой идентификатор ПО	-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение характеристики для моделей
Наименование характеристики	MOSS	Metavision- 1008i	Metavision- 1008i³ -VX	Metavision- 1008i³	Metavision- 1008i³ -SX	Metavision- 1008i³ -LX	Metavision- 10008X, Metavision-10008X-A, Metavision- 10008X-U, Metavision- 10008X-M
Спектральный диапазон, нм	от 160 до 420	от 160 до 420	от 130 до 800	от 160 до 800		от 220 до 800	от 120 до 800
Диапазон измерений массовой доли элементов, %	от 0,005 до 100	от 0,001 до 100	от 0,0005 до 100				от 0,0001 до 100
Предел допускаемого относительного среднего квадратического отклонения
результатов измерений выходного сигнала, %, в
поддиапазонах измерений: - от 0,0001 % до 0,001 % включ.							8
- от 0,0005 % до 0,01 % включ.	-	-		8			-
- св. 0,001 % до 0,01 % включ.	-	7		-			5
- от 0,005 % до 0,01 % включ.	6	-		-			-
- св. 0,01 % до 0,1 % включ.	5	6		5			4
- св. 0,1 % до 1,0 % включ.	4	4		4			3
- св. 1,0 % до 100 % включ.	3	3		2			2
Чувствительность, усл.ед./%, не менее¹⁾	100	200	500				1 000

Значение нормировано для Mn с массовой долей от 0,01 до 1,0 %.

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение характеристики для моделей
Наименование характеристики	MOSS	Metavision- 1008i	Metavision- 1008i³ - VX	Metavision- 1008i³	Metavision- 1008i³ - SX	Metavision- 1008i³ - LX	Metavision- 10008X, Metavision-10008X-A, Metavision- 10008X-U, Metavision- 10008X-M
Параметры электрического питания от сети электропитания - напряжение переменного тока, В				230 ± 23
- частота переменного тока, Г ц				50
Габаритные размеры, мм, не более
- высота	335	570		760			1383
- ширина	275	815		735			732
- длина	355	700		1015			1090
Масса, кг, не более	18	70	173				300
Условия эксплуатации:
- температура воздуха, °С			от + 18 до + 35
- относительная влажность, %			от 20 до 90 (без конденсации)

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Сведения о методиках (методах) измерений

приведены в документах:

- «Спектрометры оптико-эмиссионные Metal Power. Модель MOSS. Руководство по эксплуатации» (глава 1.1 «Сведения об оптической эмиссионной спектрометрии»);
- «Спектрометры оптико-эмиссионные Metal Power. Модель Metavision-1008i. Руководство по эксплуатации» (глава 1.1 «Сведения об оптической эмиссионной спектрометрии»);
- «Спектрометры

Руководство по спектрометрии»);

- «Спектрометры Руководство по спектрометрии»).

Применение спектрометров в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.

оптико-эмиссионные Metal эксплуатации» (глава 1.1

Power. Модели

«Сведения об

Power. Модели

«Сведения об

серии Metavision-1008i³.

оптической эмиссионной

серии Metavision-10008X. оптической эмиссионной

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Спектрометр оптико-эмиссионный	Metal Power	1 шт.
Персональный компьютер	ПК	1 шт.¹⁾
Программное обеспечение	ПО	1 шт.
Руководство по эксплуатации	РЭ	1 экз.
Методика поверки	-	1 экз.
¹⁾ По заказу

Нормативные документы, устанавливающие требования к средству измерений

Техническая документация фирмы «Metal Power Analytical Pvt. Ltd», Индия.

Правообладатель

Фирма «Metal Power Analytical Pvt. Ltd», Индия.

Адрес: 87, Metal Power House Plot No. 14, Marol Co-operative Industrial Estate Andheri (East) Mumbai - 400 059.

Изготовитель

Фирма «Metal Power Analytical Pvt. Ltd», Индия.

Адрес: 87, Metal Power House Plot No. 14, Marol Co-operative Industrial Estate Andheri (East) Mumbai - 400 059.

Испытательный центр

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (УНИИМ - филиала ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311373.

Лист № 1 Регистрационный № 89739-23 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Метеостанции комплексные Инфометеос-МК

Назначение средства измерений

Метеостанции комплексные Инфометеос-МК (далее - изделия) предназначены для автоматических измерений параметров атмосферы: температуры и относительной влажности воздуха, атмосферного давления, скорости и направления воздушного потока, освещенности непрерывного излучения, энергетической освещенности в видимой и ультрафиолетовой области спектра, количества осадков, метеорологической оптической дальности и массовой концентрации пыли в воздухе.

Описание средства измерений

Конструктивно изделия выполнены в виде единого модуля, в котором расположены первичные преобразователи.

Принцип действия изделий основан на измерении параметров атмосферы первичными измерительными преобразователями с последующим преобразованием в цифровой код и выдачей результатов измерений на устройствах отображения.

Первичный измерительный преобразователь температуры, относительной влажности и атмосферного давления выполнен в едином стержневом исполнении. Для измерений температуры воздуха принцип действия основан на зависимости электрического сопротивления чувствительного элемента от температуры окружающей среды; для измерений относительной влажности воздуха - на зависимости емкости чувствительного элемента от относительной влажности воздуха; для измерений атмосферного давления - на изменении емкости конденсатора в зависимости от изменения атмосферного давления. Совмещенный первичный преобразователь атмосферного давления, температуры и относительной влажности воздуха устанавливается внутри радиационной защиты для предотвращения воздействия на него прямого солнечного излучения и осадков.

Первичный измерительный преобразователь скорости и направления воздушного потока состоит из четырех ультразвуковых датчиков. Его принцип действия основан на измерении времени прохождения ультразвуковых волн между ультразвуковыми датчиками.

Первичный измерительный преобразователь освещенности непрерывного излучения, энергетической освещенности в видимой и ультрафиолетовой области спектра представляет собой фотоэлектрический преобразователь. Его принцип действия основан на преобразовании оптического излучения в электрический сигнал.

Первичный измерительный преобразователь интенсивности осадков представляет собой доплеровский радар с частотой 24 ГГц. Его принцип действия основан на регистрации скорости падения осадков радиолокационной системой частотой 24 ГГц. Путем сравнения скорости и размера осадков измеряется их интенсивность и определяется тип.

Первичный измерительный преобразователь метеорологической дальности видимости состоит из излучателя и приемника, установленных под углом друг к другу. Его принцип действия основан на измерении интенсивности рассеянного в атмосфере излучения. Интенсивность рассеянного излучения обратно пропорционально метеорологической оптической дальности.

Первичный измерительный преобразователь массовой концентрации пыли состоит из источника света и фотоприемника. Принцип действия - оптический, основан на измерении интенсивности рассеянного аэрозольными частицами света, которая регистрируется фотоприемником и преобразуется в электрический сигнал.

Изделия имеют следующие модификации, отличающиеся набором первичных измерительных преобразователей:

- Инфометеос-МК1 в составе с первичными преобразователями температуры, относительной влажности, атмосферного давления, скорости и направления воздушного потока;
- Инфометеос-МК2 в составе с первичными преобразователями температуры, относительной влажности, атмосферного давления, скорости и направления воздушного потока, интенсивности осадков;
- Инфометеос-МК3 в составе с первичными преобразователями температуры, относительной влажности, атмосферного давления, скорости и направления воздушного потока, интенсивности осадков, освещенности непрерывного излучения, энергетической освещенности в видимой и ультрафиолетовой области спектра, метеорологической дальности видимости.

Изделия могут функционировать как автономно, так и в составе метеорологических станций. Измерения могут осуществляться непрерывно (круглосуточно), сообщения о проведенных измерениях передаются через определенные временные интервалы или по запросу.

Для обмена информацией используются интерфейсы RS-232 или RS-485.

Внешний вид, места нанесения знака утверждения типа и серийного номера приведены на рисунках 1 и 2. Места пломбировки от несанкционированного доступа изделий приведены на рисунке 3. Серийный номер наносится на идентификационный шильд на боковой панели изделий металлографическим способом. Внешний вид идентификационного шильда с серийным номером приведен на рисунке 4. Нанесение знака поверки на изделия не предусмотрено.

Место для установки идентификационного шильда с нанесением знака утверждения типа и серийного номера

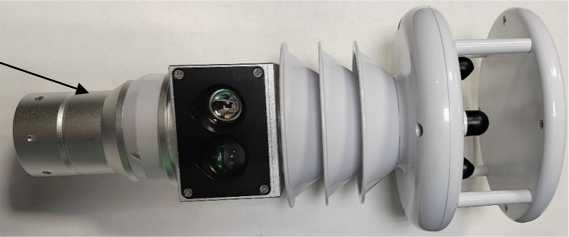

Рисунок 1 - Внешний вид изделия в модификациях Инфометеос-МК2 и Инфометеос-МК3 с указанием места установки идентификационного шильда

Место для установки идентификационного шильда с нанесением знака утверждения типа и серийного номера

Рисунок 2 - Внешний вид изделия в модификации Инфометеос-МК1 с указанием места установки идентификационного шильда

Метеостанция комплексная

Инфометеос-МКЗ

Питание: 24 VDC

Интерфейс: RS485

SN: ХХ:ХХ:ХХ:ХХ:ХХ:ХХ ООО «Инфометеос» Россия

INFOMETEOS

№ ХХХХХ

Рисунок 4 - Внешний вид идентификационного шильда с серийным номером и знаком утверждения типа

Программное обеспечение

Конструкция изделий исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.

Уровень защиты программного обеспечения «Высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений температуры воздуха, °C	от -40 до +80
Пределы допускаемой абсолютной погрешности измерений температуры воздуха, °C	±0,5
Диапазон измерений относительной влажности воздуха, %	от 0 до 100
Пределы допускаемой абсолютной погрешности измерений относительной влажности воздуха, %	±3
Диапазон измерений атмосферного давления, гПа	от 150 до 1100
Пределы допускаемой абсолютной погрешности измерений атмосферного давления, гПа	±1
Диапазон измерений скорости воздушного потока, м/с	от 0,1 до 60
Пределы допускаемой погрешности измерений скорости воздушного потока: - абсолютной в диапазоне от 0,1 до 5 м/с включ., м/с; - относительной в диапазоне св. 5 м/с, %	±0,2 3
Диапазон измерений направления воздушного потока, °	от 0 до 360
Пределы допускаемой абсолютной погрешности измерений направления воздушного потока, °	±3
Диапазон измерений освещенности непрерывного излучения (при вертикальном облучении), лк	от 0 до 100000
Пределы допускаемой относительной погрешности измерений освещенности непрерывного излучения (при вертикальном облучении), %	5
Диапазон измерений энергетической освещенности в видимой области спектра (при вертикальном облучении), Вт/м²	от 10 до 2000
Пределы допускаемой относительной погрешности измерений энергетической освещенности в видимой области спектра (при вертикальном облучении), %	10
Диапазон измерений энергетической освещенности в ультрафиолетовой области спектра (при вертикальном облучении), Вт/м²	от 0,1 до 2000
Пределы допускаемой относительной погрешности измерений энергетической освещенности в ультрафиолетовой области спектра (при вертикальном облучении), %	10

Продолжение таблицы 1

Диапазон измерений интенсивности осадков, мм/ч	от 0,1 до 200
Пределы допускаемой абсолютной погрешности измерений интенсивности осадков, мм/ч	±(0,1+0,05^1), где I - измеренное значение интенсивности осадков, мм/ч
Диапазон измерений метеорологической оптической дальности, м	от 10 до 5000
Пределы допускаемой относительной погрешности измерений метеорологической оптической дальности, %	15
Диапазон измерений массовой концентрации пыли, мкг/м³	от 0 до 2000
Пределы допускаемой относительной погрешности измерений массовой концентрации пыли, %	20

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Масса, кг, не более	5
Габаритные размеры, мм, не более: - высота;	325
- диаметр защиты ультразвуковых датчиков;	145
- диаметр защиты радиационной;	105
- диаметр втулки для крепления изделий	50
Параметры электрического питания: - напряжение постоянного тока, В	от 12 до 24
Потребляемая мощность, Вт, не более	10
Рабочие условия эксплуатации: - температура окружающего воздуха, °C;	от -40 до +80
- относительная влажность воздуха, %, не более;	100
- атмосферное давление, гПа	от 150 до 1100

Знак утверждения типа

наносится на идентификационный шильд металлографическим способом и на титульный лист эксплуатационной документации типографским способом.

Комплектность средства измерений

Таблица 3 - Комплект поставки

Наименование	Обозначение	Количество
Метеостанция комплексная	Инф ометеос-МК	1
Паспорт	ИТСФ.172685.001ПС	1
Руководство по эксплуатации	ИТСФ.172685.001РЭ	1

Сведения о методиках (методах) измерений

приведены в части 3 «Использование по назначению» руководства по эксплуатации ИТСФ.172685.001РЭ.

Нормативные документы, устанавливающие требования к средству измерений ИТСФ.172685.001 ТУ. Метеостанции комплексные Инфометеос-МК. Технические условия.

Правообладатель

Общество с ограниченной ответственностью «Инфометеос» (ООО «Инфометеос») ИНН 7734407963

Юридический адрес: 123423, г. Москва, пр-кт Маршала Жукова, д. 41, оф. 404 Телефон/факс: +7 (499) 638-27-79

Web-сайт: http://www.meteos.info

Е-mail: info@infometeoservice.ru

Изготовитель

Общество с ограниченной ответственностью «Инфометеос» (ООО «Инфометеос»)

ИНН 7734407963

Адрес: 123423, г. Москва, пр-кт Маршала Жукова, д. 41, оф. 404

Телефон/факс: +7 (499) 638-27-79

Web-сайт: http://www.meteos.info

Е-mail: info@infometeoservice.ru

Испытательный центр

Федеральное государственное бюджетное учреждение «Главный научный метрологический центр» Министерства обороны Российской Федерации (ФГБУ «ГНМЦ» Минобороны России)

Адрес: 141006, Московская обл., г. Мытищи, ул. Комарова, д. 13

Телефон: +7 (495) 583-99-23, факс: +7 (495) 583-99-48

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311314.

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон (факс): +7 (812) 251-76-01, +7 (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311541.

Лист № 1

Всего листов 5

Регистрационный № 89740-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные горизонтальные цилиндрические ЕП-20-2400-1-А-СО-У1

Назначение средства измерений

Резервуары стальные горизонтальные цилиндрические ЕП-20-2400-1-А-СО-У1 (далее -резервуары) предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Тип резервуаров - стальные горизонтальные цилиндрические, номинальной вместимостью 20 м³ подземного расположения.

Принцип действия резервуаров основан на заполнении их нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

Резервуары представляют собой горизонтально расположенный цилиндрический стальной сосуд с днищами.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.

Заводские номера резервуаров в виде цифрового обозначения, состоящие из арабских цифр, нанесены методом гравировки на маркировочную табличку резервуара (рисунок 1).

Резервуары ЕП-20-2400-1-А-СО-У1 с заводскими номерами 158.12.20, 160.12.20, расположены на территории ЛПДС «Оса» по адресу: 618124, Российская Федерация, Пермский край, Осинский городской округ.

Эскиз общего вида резервуаров приведен на рисунке 2. Фотографии горловин и измерительных люков приведены на рисунках 3 и 4.

Нанесение знака поверки на средство измерений не предусмотрено.

^НОВРОССЖ

tarwotaue енкоспик|реэервуоро1

3950

I -еякооть СТ1-.Ф?;.30-М-аНД

-технического контроля............

.ООО <Чралспецмаш>’ >

•l

ЗаЬойскш номер..............•.........

Расчетное daE/mie twocrrc 'р£эерС^одо|/

по&агреЬатепь МПа...................

Цэминальмое баЬленое емкие™ (резервузра)/ . 4

noao2prtCTTip/b. rth...........................А —

npcfiwo€^obnewdej?tidfr-u jpeaepftyopa)/ 0L1 / • I

.*. к МПаЛ.. ^. ............... ■ -

и райоч» _orn MJHUC 40 до ПЛЮС W J /

------,—стены Д .....»W^-..........5..I ■ ---^JИсполнение енкссти (резервуара) '*>»» I f ’ rn ]• i

_t no сейввстойкости............... V?.. L_ ' ¹

1щлиз моринальРС5Г сейсмичность района y--Ttf cbu, Г1ЛДЛЫ no икпле MSMU .,.........

I » "A ■

Мосса емкости (резерв.|прп) к?.»*...,..

Гой изготовления ..........'.....• I____

"С

ЙО 12 20

I . Off? z

007 / '*ig.

QI /■ • '■- '

Масса емкости ^резервуара). кг

, ГоО изготовления ........."...

г Клейко технического контроля

• /О. __

ООО «Уролспецмаш»

39S0

J ¹

2021

ь ЕП-20-240а-М-С0-У1

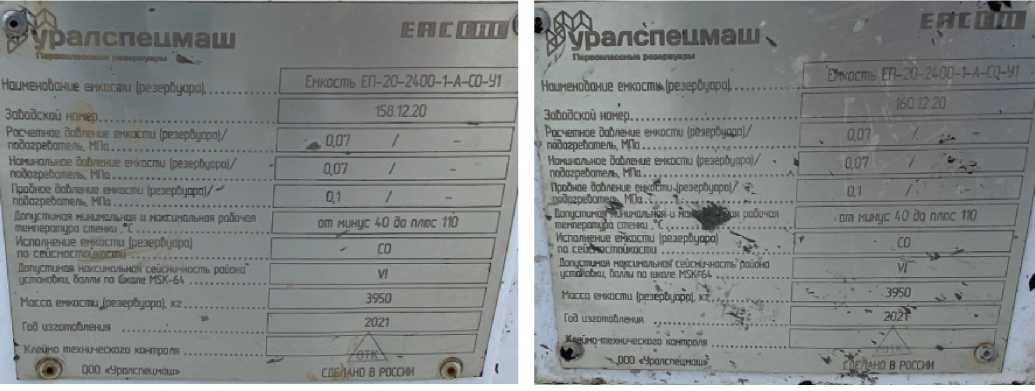

Рисунок 1 - Маркировочные таблички резервуаров

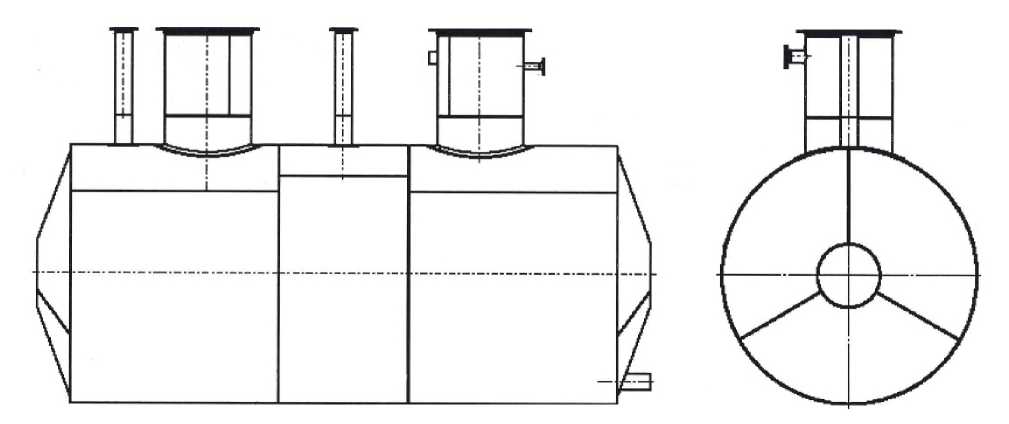

Рисунок 2 - Эскиз общего вида резервуаров

Рисунок 3 - Горловины и измерительный люк резервуара ЕП-20-2400-1-А-СО-У1

зав.№ 158.12.20

Рисунок 4 - Горловины и измерительный люк резервуара ЕП-20-2400-1-А-СО-У1 зав.№ 160.12.20

Пломбирование резервуаров ЕП-20-2400-1-А-СО-У1 не предусмотрено.

Лист № 4

Всего листов 5 Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м³	20
Пределы допускаемой относительной погрешности определения вместимости (объемный метод), %	±0,25

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

Температура окружающего воздуха, ^оС Атмосферное давление, кПа

от -50 до +50 от 84,0 до 106,7

Средний срок службы, лет, не менее

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений.

Таблица 3- Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной горизонтальный цилиндрический	ЕП-20-2400-1-А- СО-У1	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.

Сведения о методиках (методах) измерений

приведены в пункте 8 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Правообладатель

Общество с ограниченной ответственностью «Уралспецмаш» (ООО «Уралспецмаш») ИНН 5916022788

Юридический адрес: 614095, Пермский край, г. Пермь, ул. Карпинского, д. 99, оф. 201

Телефон: +7 (342) 258-08-52

Web-сайт: uralrezerv.com

E-mail: mail@uralrezerv.com

Изготовитель

Общество с ограниченной ответственностью «Уралспецмаш» (ООО «Уралспецмаш») ИНН 5916022788

Адрес места осуществления деятельности: 617065, Пермский край, г. Краснокамск, ул. Шоссейная, д. 43

Юридический адрес: 614095, Пермский край, г. Пермь, ул. Карпинского, д. 99, оф. 201 Телефон: +7 (342) 258-08-52

Web-сайт: uralrezerv.com

E-mail: mail@uralrezerv.com

Испытательный центр

Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ»)

Адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, оф. 51 Телефон: +7 9372834420

Факс +7 (843) 515-00-21

E-mail: trifonovua@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312640.

Лист № 1 Регистрационный № 89741-23 Всего листов 3

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные горизонтальные цилиндрические РГС

Назначение средства измерений

Резервуары стальные горизонтальные цилиндрические РГС (далее - резервуары) предназначены для измерений объема (вместимости) при приеме, хранении и отпуске нефтепродуктов.

Описание средства измерений

Принцип действия резервуаров основан на заполнении нефтепродуктами до произвольного уровня, соответствующего объему нефтепродуктов, согласно градуировочной таблице резервуара.

Резервуары изготовлены в следующих модификациях: РГС-20, РГС-50 и представляют собой стальные вертикальные конструкции цилиндрической формы с днищами. Резервуары оборудованы приемо-раздаточными устройствами и люками. Заполнение и выдача нефтепродуктов осуществляется через приемораздаточные устройства.

Резервуары стальные горизонтальные цилиндрические РГС-20 с заводским номерами 39, 40 РГС-50 с заводским номером 23 расположены на территории Участок комплексной подготовки газа №20 "Разумовский" (Перелюбский р-н 420 км от г. Саратов).

Фотография общего вида резервуаров, горловин и заводских номеров представлен на рисунке 1.

Знак поверки наносится в свидетельство о поверке (при наличии) и в градуировочные таблицы резервуаров. Заводские номера в виде цифрового обозначения, состоящие из комбинации арабских цифр, нанесены на стенки резервуаров аэрографическим способом (обеспечивающие идентификацию, возможность прочтения и сохранность в процессе эксплуатации резервуаров) и в технические паспорта на резервуары типографическим способом.

Пломбирование резервуаров не предусмотрено.

горловин и заводских номеров

Рисунок 1 - Фотография общего вида резервуаров РГС-20 (№№39, 40), РГС-50 (№23),

Метрологические и технические характеристики

Метрологические и основные технические характеристики резервуаров приведены в таблицах 1 и 2.

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
	РГС-20	РГС-50
Номинальная вместимость, м³	20	50
Пределы допускаемой относительной погрешности определения вместимости, %	± 0,25

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающего воздуха, °C

от - 40 до + 50

Средний срок службы, лет, не менее

Знак утверждения типа

наносится на титульный лист технического паспорта резервуара методом печати.

Комплектность средства измерений

Таблица 3 - Комплектность резервуара

Наименование	Обозначение	Количество
Резервуар стальной горизонтальный	РГС-20	2 шт.
цилиндрический	РГС-50	1 шт.
Технический паспорт		3 экз.
Градуировочная таблица		3 экз.

Сведения о методиках (методах) измерений приведены в разделе 4 технического паспорта.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Публичное акционерное общество Нефтегазовая компания «РуссНефть»

(ПАО НК «РуссНефть»)

ИНН 7717133960

Юридический адрес: 115054, г. Москва, ул. Пятницкая, д. 69

Телефон: +7 (495) 411-63-09

E-mail: srf@russneft.ru

Изготовитель

Публичное акционерное общество Нефтегазовая компания «РуссНефть»

(ПАО НК «РуссНефть»)

ИНН 7717133960

Адрес: 115054, г. Москва, ул. Пятницкая, д. 69

Телефон: +7 (495) 411-63-09

E-mail: srf@russneft.ru

Испытательный центр

Акционерное общество «Метролог» (АО «Метролог»)

Адрес: 443125, Самарская обл., г. Самара, ул. Губанова, д. 20а, оф. 13

Почтовый адрес: 443076, г. Самара ул. Партизанская, д. 173

Телефон: +7 (846) 279-11-66

E-mail: prot@metrolog-samara.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311958.

Лист № 1 Регистрационный № 89742-23 Всего листов 3

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные горизонтальные цилиндрические РГС

Назначение средства измерений

Описание средства измерений

Резервуары изготовлены в следующих модификациях: РГС-100, РГС-60 и представляют собой стальные вертикальные конструкции цилиндрической формы с днищами. Резервуары оборудованы приемо-раздаточными устройствами и люками. Заполнение и выдача нефтепродуктов осуществляется через приемораздаточные устройства.

Резервуары стальные горизонтальные цилиндрические РГС-100 с заводским номерами 5931, 5932, РГС-60 с заводским номером 267 расположены на территории Пункт подготовки и сбора нефти Баирский (Ики-Бурульском р-не республики Калмыкия (860 км от г. Саратов).

Фотография общего вида резервуаров, горловин и заводских номеров представлена на рисунке 1.

Знак поверки наносится в свидетельство о поверке (при наличии) и в градуировочные таблицы резервуаров. Заводские номера в виде цифрового обозначения, состоящие из комбинации арабских цифр, нанесены на стенки резервуаров на РГС-100 аэрографическим способом, РГС-60 выбиты на металлической табличке (обеспечивающие идентификацию, возможность прочтения и сохранность в процессе эксплуатации резервуаров) и в технические паспорта на резервуары типографическим способом.

Пломбирование резервуаров не предусмотрено.

Рисунок 1 - Фотография общего вида резервуаров РГС-100 (№№5931, 5932), РГС-60 (№267), горловин и заводских номеров

Метрологические и технические характеристики

Метрологические и основные технические характеристики резервуаров приведены в таблицах 1 и 2.

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
	РГС-100	РГС-60
Номинальная вместимость, м³	100	60
Пределы допускаемой относительной погрешности определения вместимостий(геометрический метод), %	± 0,25

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающего воздуха, °C

от - 40 до + 50

Средний срок службы, лет, не менее

Знак утверждения типа

наносится на титульный лист технического паспорта резервуара методом печати.

Комплектность средства измерений

Таблица 3 - Комплектность резервуара

Наименование	Обозначение	Количество
Резервуар стальной горизонтальный	РГС-100	2 шт.
цилиндрический	РГС-60	1 шт.
Технический паспорт		3 экз.
Градуировочная таблица		3 экз.

Сведения о методиках (методах) измерений приведены в разделе 4 технического паспорта.

Нормативные документы, устанавливающие требования к средству измерений

Правообладатель

Публичное акционерное общество Нефтегазовая компания «РуссНефть»

(ПАО НК «РуссНефть»)

ИНН 7717133960

Юридический адрес: 115054, г. Москва, ул. Пятницкая, д. 69

Телефон: +7 (495) 411-63-09

E-mail: srf@russneft.ru

Изготовитель

Публичное акционерное общество Нефтегазовая компания «РуссНефть»

(ПАО НК «РуссНефть»)

ИНН 7717133960

Адрес: 115054, г. Москва, ул. Пятницкая, д. 69

Телефон: +7 (495) 411-63-09

E-mail: srf@russneft.ru

Испытательный центр

Акционерное общество «Метролог» (АО «Метролог»)

Адрес: 443125, Самарская обл., г. Самара, ул. Губанова, д. 20а, оф. 13

Почтовый адрес: 443076, г. Самара ул. Партизанская, д. 173

Телефон: +7 (846) 279-11-66

E-mail: prot@metrolog-samara.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311958.

Лист № 1 Регистрационный № 89743-23 Всего листов 3

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные горизонтальные цилиндрические РГС

Назначение средства измерений

Описание средства измерений

Резервуары изготовлены в следующих модификациях: РГС-31, РГС-100 и

представляют собой стальные вертикальные конструкции цилиндрической формы с днищами. Резервуары оборудованы приемо-раздаточными устройствами и люками. Заполнение и выдача нефтепродуктов осуществляется через приемораздаточные устройства.

Резервуары стальные горизонтальные цилиндрические РГС-31 с заводским номером 15111, РГС-100 с заводским номером 802 расположены на территории Участок предварительной подготовки нефти Урицкий (ГС) (Лысогорский р-н 125 км от г. Саратов).

Фотография общего вида резервуаров, горловин и заводских номеров представлен на рисунке 1.

Знак поверки наносится в свидетельство о поверке (при наличии) и в градуировочные таблицы резервуаров. Заводские номера в виде цифрового обозначения, состоящие из комбинации арабских цифр, нанесены на стенки резервуаров РГС-31 аэрографическим способом, РГС-100 выбит на металлической табличке (обеспечивающие идентификацию, возможность прочтения и сохранность в процессе эксплуатации резервуаров) и в технические паспорта на резервуары типографическим способом.

Пломбирование резервуаров не предусмотрено.

Рисунок 1 - Фотография общего вида резервуаров РГС-31 (№15111), РГС-100 (№802), горловин и заводских номеров

Метрологические и технические характеристики

Метрологические и основные технические характеристики резервуаров приведены в таблицах 1 и 2.

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
	РГС-31	РГС-100
Номинальная вместимость, м³	31	100
Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), %	± 0,25

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающего воздуха, °C

от - 40 до + 50

Средний срок службы, лет, не менее

Знак утверждения типа

наносится на титульный лист технического паспорта резервуара методом печати.

Комплектность средства измерений

Таблица 3 - Комплектность резервуара

Наименование	Обозначение	Количество
Резервуар стальной горизонтальный	РГС-31	1 шт.
цилиндрический	РГС-100	1 шт.
Технический паспорт		2 экз.
Градуировочная таблица		2 экз.

Сведения о методиках (методах) измерений приведены в разделе 4 технического паспорта.

Нормативные документы, устанавливающие требования к средству измерений

Правообладатель

Публичное акционерное общество Нефтегазовая компания «РуссНефть»

(ПАО НК «РуссНефть»)

ИНН 7717133960

Юридический адрес: 115054, г. Москва, ул. Пятницкая, д. 69

Телефон: +7 (495) 411-63-09

E-mail: srf@russneft.ru

Изготовитель

Публичное акционерное общество Нефтегазовая компания «РуссНефть»

(ПАО НК «РуссНефть»)

ИНН 7717133960

Адрес: 115054, г. Москва, ул. Пятницкая, д. 69

Телефон: +7 (495) 411-63-09

E-mail: srf@russneft.ru

Испытательный центр

Акционерное общество «Метролог» (АО «Метролог»)

Адрес: 443125, Самарская обл., г. Самара, ул. Губанова, д. 20а, оф. 13

Почтовый адрес: 443076, г. Самара ул. Партизанская, д. 173

Телефон: +7 (846) 279-11-66

E-mail: prot@metrolog-samara.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311958.

Лист № 1 Регистрационный № 89744-23 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Спектрофотометры SPECORD

Назначение средства измерений

Спектрофотометры SPECORD (далее - спектрофотометры) предназначены для измерения спектральных коэффициентов направленного пропускания различных веществ и материалов.

Описание средства измерений

Принцип действия спектрофотометров основан на измерении отношения интенсивности излучения, прошедшего через исследуемый объект, к интенсивности излучения, падающего на исследуемый объект.

Спектрофотометры выпускаются в четырех модификациях: SPECORD 50 PLUS, SPECORD 200 PLUS, SPECORD 210 PLUS, SPECORD 250 PLUS, которые отличаются наличием однолучевой или двухлучевой схемы хода оптического излучения, и, соответственно, наличием одного или двух приемников оптического излучения, выполняющих функцию детектора сигнала, а также возможностью установки различной спектральной ширины щели.

Спектрофотометры модификации SPECORD 50 PLUS построены по однолучевой схеме с опорным внутренним лучом, не проходящим через отсек для проб. Модификации SPECORD 200 PLUS, SPECORD 210 PLUS, SPECORD 250 PLUS построены по двухлучевой схеме с опорным лучом, проходящим через отсек для проб.

Спектрофотометры модификаций SPECORD 50 PLUS и SPECORD 200 PLUS имеют фиксированную спектральную ширину щели 1,4 нм без возможности ее изменения. Модификации SPECORD 210 PLUS и SPECORD 250 PLUS имеют переменную спектральную ширину щели 0,2 нм, 0,5 нм, 1,0 нм, 2,0 нм или 4,0 нм, которая может быть выбрана и установлена перед началом измерений.

Модификация SPECORD 250 PLUS, кроме того, имеет двойной монохроматор, состоящий из предварительного и основного монохроматоров, для улучшения аналитических характеристик спектрофотометра.

Спектрофотометры представляют собой стационарные настольные лабораторные приборы, состоящие из источников излучения (дейтериевая и галогенная лампы), монохроматора, держателя образца, и детектора сигнала. Оптико-механический и электронный узлы установлены в общем корпусе.

По заказам спектрофотометры оснащаются дополнительными аксессуарами, такими как разнообразные держатели образцов, системы контроля температуры и др.

Спектрофотометры имеют порт USB, через который устанавливается связь с управляющим компьютером, а также электрические разъемы для подключения различных аксессуаров.

Общий вид спектрофотометров приведен на рисунках 1, 2, 3.

Рисунок 1 - Общий вид спектрофотометров SPECORD

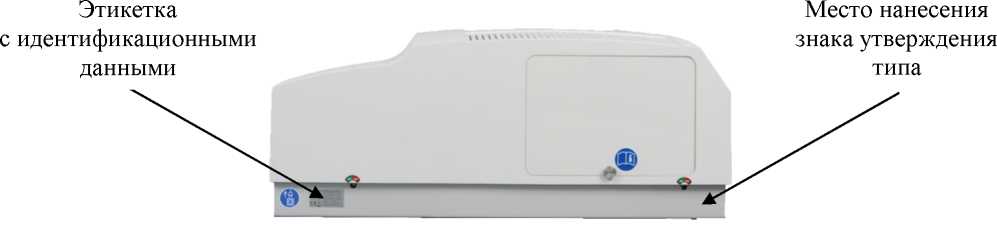

Рисунок 2 - Задняя панель спектрофотометров SPECORD 50 PLUS, SPECORD 200 PLUS и SPECORD 210 PLUS c указанием мест нанесения идентификационных данных, включая дату изготовления, и знака утверждения типа

Рисунок 3 - Задняя панель спектрофотометра SPECORD 250 PLUS c указанием мест нанесения идентификационных данных, включая дату изготовления, и знака утверждения типа

Пломбировка спектрофотометров не предусмотрена. Нанесение знака поверки на спектрофотометры не предусмотрено.

Спектрофотометры защищены от вмешательства в режимы настройки (регулировки) путем разграничения прав администратора и пользователей с использованием паролей.

Обозначение модификации спектрофотометра и заводской номер спектрофотометра нанесены типографским способом на этикетке с идентификационными данными, расположенной на задней панели спектрофотометра. Заводской номер имеет буквенноцифровой формат.

Программное обеспечение

Управление процессом измерения и обработки выходной информации в спектрофотометре осуществляется с помощью программного обеспечения (далее - ПО).

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ASpect UV
Номер версии (идентификационный номер) ПО	не ниже 1.4
Цифровой идентификатор ПО	-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики спектрофотометров

Наименование характеристики

Значение характеристики

SPECORD

50 PLUS

SPECORD

200 PLUS

SPECORD

210 PLUS

SPECORD

250 PLUS

Диапазон измерений спектрального коэффициента направленного пропускания, %

от 0,1 до 100

Пределы допускаемой абсолютной погрешности при измерении спектральных коэффициентов направленного пропускания, %, в спектральном диапазоне:

- от 190 до 400 нм включ.
- св. 400 до 750 нм включ.
- св. 750 до 1100 нм
- св. 750 до 1200 нм

±1,0

±0,5

±1,0

±0,5

±1,0

±0,5

±1,0

±0,5

±1,0

Таблица 3 - Основные технические характеристики спектрофотометров

Наименование характеристики	Значение характеристики
Наименование характеристики	SPECORD 50 PLUS	SPECORD 200 PLUS	SPECORD 210 PLUS	SPECORD 250 PLUS
Дрейф показаний (на 1 = 500 нм), Б/ч,		±0,0005
не более
Уровень рассеянного света (на 1 = 340 нм), %, не более	0,02	0,02	0,01	0,005
Отклонение нулевой линии от среднего значения (на 1 = 500 нм), Б, не более	±0,0005
Габаритные размеры, мм, не более
- длина		590
- ширина		690
- высота		290
Масса, кг, не более	21	22	23	23
Потребляемая мощность, В^А, не более	200
Напряжение питания частотой 50±1 Гц, В	220±22
Условия эксплуатации:
- диапазон температур окружающего воз-		от +15 до +30
духа, °С
- диапазон относительной влажности
окружающего воздуха (при 25 °С), %		от 30 до 80
- диапазон атмосферного давления, кПа		от 86 до 106

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и на заднюю панель спектрофотометра в виде наклейки.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование изделия	Обозначение	Количество
Спектрофотометр	SPECORD 50 PLUS, SPECORD 200 PLUS, SPECORD 210 PLUS или SPECORD 250 PLUS*	1 шт.
Спектрофотометры SPECORD. Руководство по эксплуатации	-	1 экз.
Программное обеспечение	ASpect UV	1 шт.
* в соответствии с заказом

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе «Спектрофотометры SPECORD. Руководство по эксплуатации» раздел 6 «Управление».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 27 ноября 2018 г. № 2517 «Об утверждении государственной поверочной схемы для средств измерений спектральных, интегральных, редуцированных коэффициентов направленного пропускания, диффузного и зеркального отражений и оптической плотности в диапазоне длин волн от 0,2 до 20,0 мкм»;

Стандарт предприятия Analytik Jena GmbH, Германия.

Правообладатель

Analytik Jena GmbH, Германия

Адрес: Konrad-Zuse-Str. 1, 07745 Jena, Germany

Телефон: +49 3641 77-70

E-mail: info@analytik-jena.com

Изготовитель

Analytik Jena GmbH, Германия

Адрес: Konrad-Zuse-Str. 1, 07745 Jena, Germany

Телефон: +49 3641 77-70

E-mail: info@analytik-jena.com

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»

Телефон (факс): +7 495 526-63-00

Web-сайт: www.vniiftri.ru

E-mail: office@vniiftri.ru

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.

Лист № 1

Всего листов 3

Регистрационный № 89745-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные горизонтальные цилиндрические РГС

Назначение средства измерений

Описание средства измерений

Резервуары изготовлены в следующих модификациях: РГС-50, РГС-80 и представляют собой стальные вертикальные конструкции цилиндрической формы с днищами. Резервуары оборудованы приемо-раздаточными устройствами и люками. Заполнение и выдача нефтепродуктов осуществляется через приемораздаточные устройства.

Резервуары стальные горизонтальные цилиндрические РГС-50 с заводским номером 19207, РГС-80 с заводским номером 19727 расположены на территории Пункт подготовки и сбора нефти №18 Квасниковской площади, Саратовский филиал ПАО НК «РуссНефть» (Публичное акционерное общество Нефтегазовая компания «РуссНефть»), (Энгельсский р-н 95 км от г.Саратов).

Фотография общего вида резервуаров, горловин и заводских номеров представлен на рисунке 1.

Пломбирование резервуаров не предусмотрено.

горловин и заводских номеров

Рисунок 1 - Фотография общего вида резервуаров РГС-50 (№19207), РГС-80 (№19727),

Метрологические и технические характеристики

Метрологические и основные технические характеристики резервуаров приведены в таблицах 1 и 2.

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
	РГС-50	РГС-80
Номинальная вместимость, м³	50	80
Пределы допускаемой относительной погрешности определения вместимости(геометрический метод), %	± 0,25

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающего воздуха, °C

от - 40 до + 50

Средний срок службы, лет, не менее

Знак утверждения типа

наносится на титульный лист технического паспорта резервуара методом печати.

Комплектность средства измерений

Таблица 3 - Комплектность резервуара

Наименование	Обозначение	Количество
Резервуар стальной горизонтальный	РГС-50	1 шт.
цилиндрический	РГС-80	1 шт.
Технический паспорт		2 экз.
Градуировочная таблица		2 экз.

Сведения о методиках (методах) измерений приведены в разделе 4 технического паспорта.

Нормативные документы, устанавливающие требования к средству измерений

Правообладатель

Публичное акционерное общество Нефтегазовая компания «РуссНефть»

(ПАО НК «РуссНефть»)

ИНН 7717133960

Юридический адрес: 115054, г. Москва, ул. Пятницкая, д. 69

Телефон: +7 (495) 411-63-09

E-mail: srf@russneft.ru

Изготовитель

Публичное акционерное общество Нефтегазовая компания «РуссНефть» (ПАО НК «РуссНефть»)

ИНН 7717133960

Адрес: 115054, г. Москва, ул. Пятницкая, д. 69 Телефон: +7 (495) 411-63-09

E-mail: srf@russneft.ru

Испытательный центр

Акционерное общество «Метролог» (АО «Метролог»)

Адрес: 443125, Самарская обл., г. Самара, ул. Губанова, д. 20а, оф. 13

Почтовый адрес: 443076, г. Самара ул. Партизанская, д. 173

Телефон: +7 (846) 279-11-66

E-mail: prot@metrolog-samara.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311958.

Лист № 1 Регистрационный № 89746-23 Всего листов 3

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные горизонтальные цилиндрические РГС-80

Назначение средства измерений

Резервуары стальные горизонтальные цилиндрические РГС-80 (далее - резервуары) предназначены для измерений объема (вместимости) при приеме, хранении и отпуске нефтепродуктов.

Описание средства измерений

Резервуары представляют собой стальные вертикальные конструкции цилиндрической формы с днищами. Резервуары оборудованы приемо-раздаточными устройствами и люками. Заполнение и выдача нефтепродуктов осуществляется через приемораздаточные устройства.

Резервуары стальные горизонтальные цилиндрические РГС-80 с заводскими номерами 7368, 19721, 19722 расположены на территории Пункт подготовки и сбора нефти № 20 Пионерский, Саратовский филиал ПАО НК «РуссНефть» (Публичное акционерное общество Нефтегазовая компания «РуссНефть»), Энгельсский район (55 км от г. Саратов).

Фотграфия общего вида резервуаров РГС-80, горловин и заводских номеров представлен на рисунке 1.

Пломбирование резервуаров не предусмотрено.

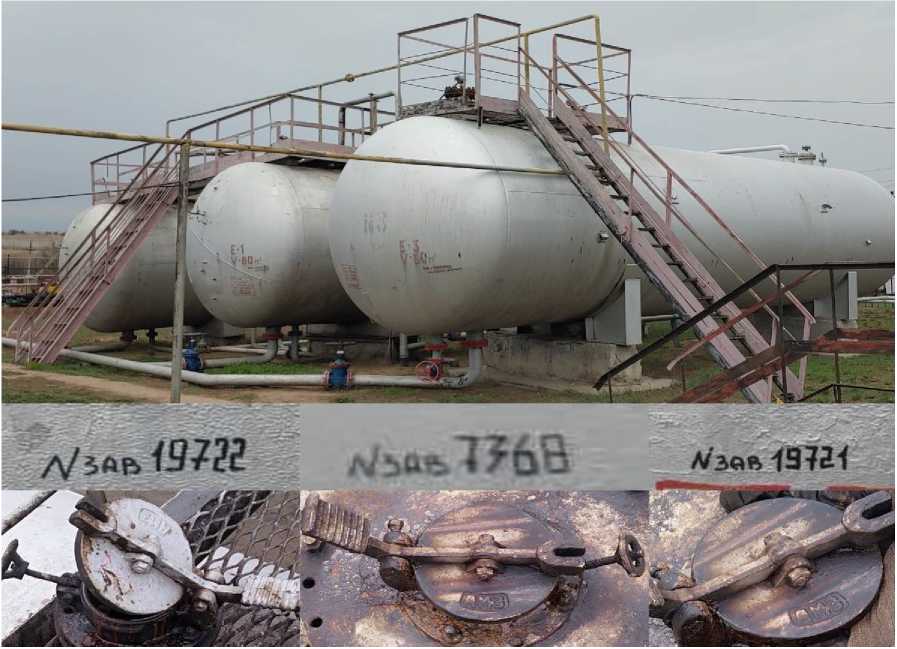

Рисунок 1 - Фотография общего вида резервуаров РГС-80, горловин и заводских номеров

Метрологические и технические характеристики

Метрологические и основные технические характеристики резервуаров приведены в таблицах 1 и 2.

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Наименование характеристики	РГС-80
Номинальная вместимость, м³	80
Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), %	± 0,25

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающего воздуха, °C

от - 40 до + 50

Средний срок службы, лет, не менее

Знак утверждения типа

наносится на титульный лист технического паспорта резервуара методом печати.

Лист № 3 Всего листов 3 Комплектность средства измерений

Таблица 3 - Комплектность резервуара

Наименование	Обозначение	Количество
Резервуар стальной горизонтальный цилиндрический	РГС-80	3 шт.
Технический паспорт		3 экз.
Градуировочная таблица		3 экз.

Сведения о методиках (методах) измерений приведены в разделе 4 технического паспорта.

Нормативные документы, устанавливающие требования к средству измерений

Правообладатель

Публичное акционерное общество Нефтегазовая компания «РуссНефть»

(ПАО НК «РуссНефть»)

ИНН 7717133960

Юридический адрес: 115054, г. Москва, ул. Пятницкая, д. 69

Телефон: +7 (495) 411-63-09

E-mail: srf@russneft.ru

Изготовитель

Публичное акционерное общество Нефтегазовая компания «РуссНефть»

(ПАО НК «РуссНефть»)

ИНН 7717133960

Адрес: 115054, г. Москва, ул. Пятницкая, д. 69

Телефон: +7 (495) 411-63-09

E-mail: srf@russneft.ru

Испытательный центр

Акционерное общество «Метролог» (АО «Метролог»)

Адрес: 443125, Самарская обл., г. Самара, ул. Губанова, д. 20а, оф. 13

Почтовый адрес: 443076, г. Самара ул. Партизанская, д. 173

Телефон: +7 (846) 279-11-66

E-mail: prot@metrolog-samara.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311958.

Лист № 1 Регистрационный № 89747-23 Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Аппаратура диагностического мониторинга и контроля состояния технологического оборудования КД2210 «Техпрогноз»

Назначение средства измерений

Аппаратура диагностического мониторинга и контроля состояния технологического оборудования КД2210 «Техпрогноз» (далее - аппаратура) предназначена для измерений напряжения постоянного тока, напряжения переменного тока, силы постоянного тока и последующего аналого-цифрового преобразования в параметры абсолютной и относительной вибрации, скорости вращения валов, фаз, осевого сдвига, давления, ударных импульсов, ударных нагрузок, температур, объемного расхода жидкостей, относительного и теплового расширения, качества масла, уровня и других физических величин для расчета не измеряемых прямым путем параметров, а также реализации функции контроля, диагностики и защиты оборудования от превышения критических параметров посредством выдачи управляющих сигналов во внешние системы.

Описание средства измерений

Принцип действия аппаратуры основан на аналого-цифровом преобразовании электрических сигналов, поступающих от первичных преобразователей, их обработке и хранении, с возможностью последующей передачи в информационные системы.

Аппаратура применяется для контроля и диагностики неисправностей по параметрам абсолютной и относительной вибрации, осевого положения, ударных импульсов, частоты вращения (числа оборотов), тока потребления электродвигателя, температуры, давления, уровня и других технологических параметров с выработкой сигналов сигнализации, срабатывающей при достижении предельных значений, и блокировкой в виде управляющих сигналов на исполнительные механизмы или в системы ПАЗ.

Аппаратура представляет собой многоуровневый иерархический и управляющий комплекс. Архитектура в общем виде состоит из верхнего и нижнего уровня.

Нижний уровень аппаратуры состоит из следующих технических средств:

- программируемые логические контроллеры (далее - ПЛК);
- коммуникационное оборудование;
- блок управления;
- монтажный комплект.

Нижний уровень в зависимости от назначения имеет стандартное исполнение (рисунок 1а) или взрывозащищенное исполнение (рисунок 1б). У взрывозащищенного исполнения добавляется маркировка Ex.

В качестве устройств верхнего уровня применяются технические средства, выполненные на базе персонального компьютера (далее - ПК).

Основным измерительным блоком аппаратуры является измерительный контроллер, конфигурируемый при помощи ПК с соответствующим программным обеспечением. В зависимости от задач используются измерительные контроллеры следующих типов:

- комплексы измерительно-вычислительные для мониторинга, диагностики и противоаварийной защиты динамического оборудования САНПО (далее - САНПО), рег. № 65569-16;

- установки измерительные KDR (далее - KDR), рег. № 55134-13;
- приборы для измерения параметров вибрации многоканальные ВИБ-8 (далее -ВИБ-8), рег. № 66997-22;

В качестве первичных преобразователей в аппаратуре могут использоваться: вибропреобразователи КД612, КД618, КД619, КД650, КД6407 (рег. № 75919-19), каналы измерительные КД8700 (рег. № 63767-16), датчики ударных импульсов КД420 (рег. № 8811923), а также другие датчики вибрации, удара, скорости вращения, перемещения, температуры, давления, имеющие унифицированные выходные аналоговые сигналы напряжения и силы постоянного тока. Первичные преобразователи в состав аппаратуры не входят.

Общий вид, место нанесения знака поверки, место нанесения знака утверждения типа и место пломбирования аппаратуры приведен на рисунке 1. Заводской номер в цифробуквенном формате наносится на маркировочную табличку на стойке.

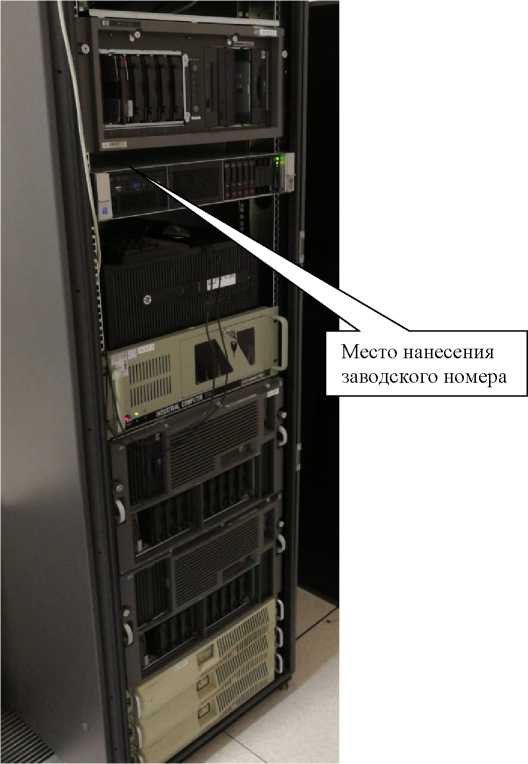

Верхний уровень

Место нанесения

заводского номера

Внешние системы диагностики и АСУ ТП

------------------►

пломбирования

Взрывоопасная зона

б) Ех - исполнение

Место пломбирования

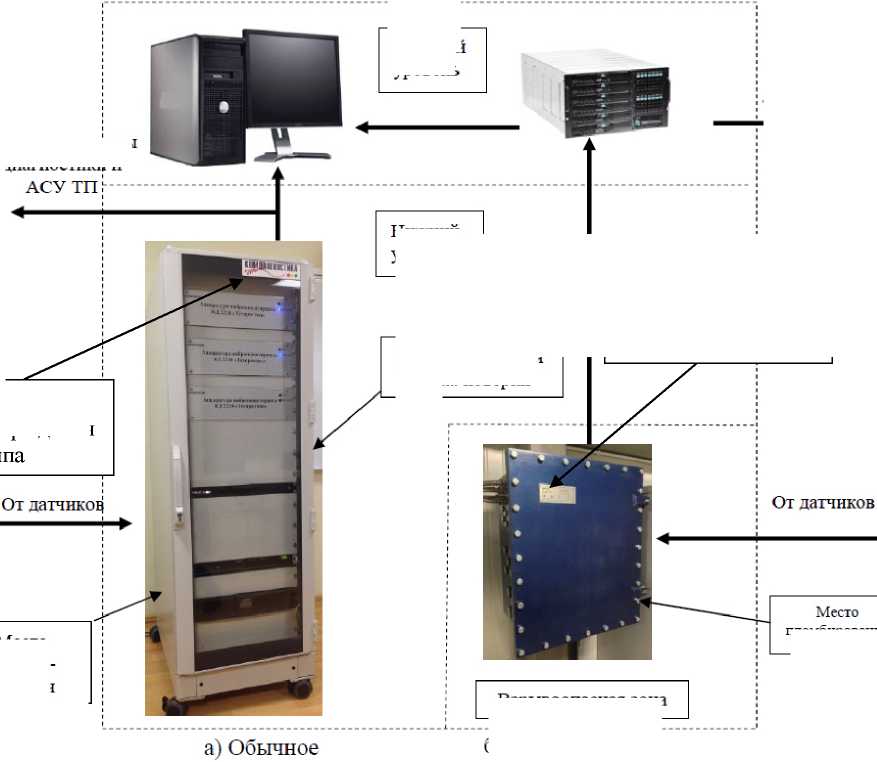

Рисунок 1 - Общий вид, место нанесения знака поверки, место нанесения знака утверждения типа и место пломбирования аппаратуры диагностического мониторинга и контроля состояния технологического оборудования КД2210 «Техпрогноз»

Внешние системы диагностики и

Место нанесения

знака утверждения

Ннжннн уровень

Место нанесения знака поверки

Программное обеспечение

Аппаратура работает с программным обеспечением (далее - ПО) «Техпрогноз», которое осуществляет конфигурирование каналов измерения, настройку сбора, обработки, сохранения, выполняет функции обработки, передачи и регистрации данных, а также предоставляет доступ к текущим и архивным данным с функцией оценки и анализа результатов измерений.

ПО «Техпрогноз» состоит из следующих модулей и частей:

1) Программные модули для конфигурирования измерительных контроллеров и сбора данных представляют собой программы взаимодействия, обеспечивающие связь между измерительными контроллерами и программой обработки, передачи и регистрации данных измерений. Модули обеспечены средствами настройки измерительных каналов, которые представляют собой метрологически незначимую часть ПО «Техпрогноз». КД2210 содержит следующие модули:

- модуль связи с измерительными установками KDR;
- модуль связи с измерительно-вычислительным комплексом САНПО;
- модуль связи с измерительными контроллерами ВИБ-8;
- модуль связи с системами верхнего уровня или измерительными контроллерами по протоколу OPC;

-модуль связи с системами верхнего уровня или измерительными контроллерами по протоколу Modbus.

2) Программа обработки, передачи и регистрации данных измерений получает данные измерений и выполняет их обработку и регистрацию (запись) в базу данных. Программа является метрологически значимой частью ПО «Техпрогноз».
3) Программа конфигурирования иерархической структуры объектов мониторинга (установки, агрегаты, подшипники и прочее), конфигурирования мнемосхем для мониторинга оперативных измерений и настройки связи между программой обработки и программными модулями связи. Программа конфигурирования является метрологически незначимой частью ПО «Техпрогноз», так как не вносит изменения в полученные данные.
4) Программа отображения и визуализации данных измерений представляет собой графический интерфейс для работы с оперативными архивными данными измерений. Программа предназначена для отображения данных измерений из базы данных в удобном для пользователя виде, мониторинга оперативных данных измерений на мнемосхеме и формирования отчетов о состоянии объектов мониторинга. На основании полученных данных измерений, программа позволяет строить различные типы графиков и проводить анализ работы объектов мониторинга. Программа для отображения и визуализации данных измерений является метрологически незначимой частью ПО «Техпрогноз», так как не вносит изменения в полученные данные.

Встроенное ПО измерительных контроллеров реализовано аппаратно и является метрологически значимым. Влияние встроенного ПО учтено при нормировании метрологических характеристик аппаратуры.

Защита ПО от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, осуществляющие сбор и обработку данных. Доступ к настройке аппаратуры через интерфейсы Ethernet и RS-485 защищен криптографическими методами.

Защита ПО от непреднамеренных воздействий обеспечивается функциями резервного копирования.

Уровень защиты ПО «Техпрогноз» от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».

Таблица 1 - Идентификационные данные программного обеспечения

Идентиф икационные данные (признаки)	Значение
	ПО «Техпрогноз»
	Программа конфигурирования измерительного контроллера и сбора данных	Программа обработки, передачи и доступа к данным	Программа отображения данных
Идентификационное наименование ПО	T echPrognoz.Editor	TechPrognoz.Analisys	TechPrognoz.Client
Номер версии (идентификационный номер) ПО	не ниже 5.14.0.0	не ниже 5.14.0.0	не ниже 5.14.0.0
Цифровой идентификатор ПО	cf 7d ba 22 6f d7 31 52 fd b7 e5 68 90 fb 63 7a	86 d7 67 a8 e7 31 b0 87 93 45 5c 44 9a 49 42 2e	01 ca 28 dc 3d 1f 1a 4e 25 92 cb 3e 87 49 ab 7b

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значения
Аппаратура КД2210 «Техпрогноз» на основе С АНПО
Диапазоны измерений напряжения постоянного тока, В: - при питании положительным напряжением - при питании отрицательным напряжением	от -1 до +21 от -21 до +1
Диапазон рабочих частот сигнала напряжения переменного тока, Гц	от 0,1 до 10 000
Диапазон измерений значения размаха напряжения переменного тока, В	от 0,001 до 20
Диапазон измерений среднеквадратического значения напряжения переменного тока, В	от 0,001 до 7,07
Пределы допускаемой приведённой к диапазону измерений погрешности измерений напряжения постоянного тока, размаха и среднеквадратического значения напряжения переменного тока в рабочем диапазоне температур, %	±0,25
Диапазон измерений силы постоянного тока, мА	от 4 до 20
Пределы допускаемой приведённой к диапазону измерений погрешности измерений силы постоянного тока в рабочем диапазоне температур, %	±0,25
Диапазон воспроизведения силы постоянного тока, мА	от 4 до 20
Пределы допускаемой приведённой к диапазону воспроизведения погрешности воспроизведения силы постоянного тока в рабочем диапазоне температур, %	±0,25

Аппаратура КД2210 «Техпрогноз» на основе ВИБ-8
Диапазон измерений среднеквадратического значения напряжения переменного тока в диапазоне частот от 2 до 10000 Гц (при наличии постоянной составляющей напряжения электрического тока в диапазоне от 8 до 12 В), В	от 0,0007 до 5
Пределы допускаемой приведенной (к верхнему пределу измерений) погрешности измерений среднеквадратического значения напряжения переменного тока, %	±1
Коэффициент преобразования, (мгс^-2)/В	100
Диапазоны показаний параметров вибрации, при использовании подключаемых первичных преобразователей: - виброускорения в диапазоне частот от 2 до 10000 Гц, м/с² - виброскорости в диапазоне частот от 2 до 1000 Гц, мм/с - виброперемещения в диапазоне частот от 2 до 200 Гц, мкм	от 0,1 до 500 от 0,01 до 50 от 0,1 до 125
Аппаратура КД2210 «Техпрогноз» на основе KDR
Диапазон измерений напряжения постоянного тока модуля измерительного KDM24, В	от -2 до +2 от -10 до +10
Пределы допускаемой основной приведенной к верхнему пределу измерений погрешности измерений напряжения постоянного тока для модуля измерительного KDM24, %	±0,05
Диапазоны измерений среднеквадратического значения напряжения переменного тока для модуля измерительного KDM24, В: - в режиме «Дифференциальный вход» - в режиме «IEPE датчик»	от 0,001 до 7,07 от 0,001 до 1,41 от 0,001 до 5 от 0,001 до 1
Пределы допускаемой основной приведенной к верхнему пределу измерений диапазона погрешности измерений среднеквадратического значения напряжения переменного тока для модуля измерительного KDM24, %: - в режиме «Дифференциальный вход» - в режиме «IEPE датчик»	согласно таблицы 3 согласно таблицы 4
Диапазон измерений напряжения среднеквадратического значения напряжения переменного тока (для входного напряжения с постоянной составляющей, равной плюс 10 В) для модуля измерительного KDM25, В	от 0,001 до 5
Пределы допускаемой основной приведённой к верхнему пределу измерений погрешности измерений среднеквадратического значения напряжения переменного тока для модуля измерительного KDM25, %:	согласно таблице 5
Диапазон измерений силы постоянного тока для модуля измерительного KDM27, мА	от 0,001 до 20
Пределы допускаемой основной приведенной к верхнему пределу измерений погрешности измерений силы постоянного тока для модуля измерительного KDM27, %	±0,05

Таблица 3 - Пределы допускаемой основной приведённой к верхнему пределу измерений диапазона погрешности измерений среднеквадратического значения напряжения переменного тока для модуля измерительного KDM24 в режиме «Дифференциальный вход»

Частота преобразования АЦП, Fnp, Гц	Частота входного сигнала	Пределы допускаемой основной приведённой к верхнему пределу измерений диапазона погрешности измерений среднеквадратического значения напряжения переменного тока, %
610,352; 915,527; 1220,70; 1831,05; 2441,41; 3662,11; 4882,81; 7324,22; 9765,63; 14648,0	от 10 Гц до 0,43- Fnp	±0,05
19531; 29297; 39063	от 10 Гц до 0,25- Fnp включ.	±0,1
	св. 0,25- Fnp до 0,43- Fnp	±0,2
58594; 78125; 117188	от 10 Гц до 0,25- Fnp включ.	±0,2
	св. 0,25- Fnp до 0,43- Fnp	±2
Таблица 4 - Пределы допускаемой основной прив диапазона погрешности измерений среднеквадратич тока для модулей измерительных KDM24 в режиме «I			едённой к верхнему пределу измерений еского значения напряжения переменного EPE датчик»
Частота преобразования АЦП, Fnp, Гц	Частота входного сигнала		Пределы допускаемой основной приведённой к верхнему пределу измерений диапазона погрешности измерений среднеквадратического значения напряжения переменного тока, %
610,352; 915,527; 1220,7; 1831,05; 2441,41; 3662,11; 4882,81; 7324,22; 9765,63; 14648	от 25 Гц до 0,43- Fnp		±0,1
19531;	от 25 Гц до 0,25- Fnp включ.		±0,2
29297; 39063	св. 0,25- Fnp до 0,43- Fnp		±0,4
58594;	от 25 Гц до 0,25- Fnp включ.		±0,4
78125; 117188	св. 0,25- Fnp до 0,43- Fnp		±4

Таблица 5 - Пределы допускаемой основной приведённой к верхнему пределу измерений диапазона погрешности измерений среднеквадратического значения напряжения переменного тока для модулей измерительных KDM25 в режиме «IEPE датчик»

Частота преобразования АЦП, Fnp, Гц	Частота входного сигнала	Пределы допускаемой основной приведённой к верхнему пределу измерений диапазона погрешности измерений среднеквадратического значения напряжения переменного тока,
610,352; 1220,7; 2441,41; 4882,81; 9765,63;	от 25 Гц до 0,43- Fnp	±0,2
19531; 39063	от 25 Гц до 0,25- Fnp включ.	±0,2
19531; 39063	св. 0,25- Fnp до 0,43 - Fnp	±0,4
78125	от 25 Гц до 0,25- Fnp включ.	±0,4
78125	св. 0,25- Fnp до 0,43 - Fnp	±4

Таблица 6 - Основные технические характеристики

Наименование характеристики	Значения
Напряжение питания от источника переменного тока в диапазоне частот от 47 до 64 Гц, В	от 180 до 264
Габаритные размеры, мм
- длина	680
- ширина	622
- высота	331
Масса, кг, не более	150
Нормальные условия измерений: - температура окружающей среды, °С	от +15 до +25
- относительная влажность воздуха, %	от 30 до 80
Условия эксплуатации: - температура окружающей среды, °С	от -40 до +80
- относительная влажность воздуха, %	до 95

Знак утверждения типа

наносится на маркировочную табличку на стойку и на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 7 - Комплектность средства измерений

Наименование	Обозначение	Количество
Аппаратура диагностического мониторинга и контроля состояния технологического оборудования	КД2210 «Техпрогноз»	1 шт.
Паспорт	КОМД.421451.002ПС	1 экз.
Руководство по эксплуатации	КОМД.421451.002РЭ	1 экз.
Руководство пользователя	-	1 экз.
Программное обеспечение для настройки и поверки	-	1 шт.

Сведения о методиках (методах) измерений

приведены в руководстве по эксплуатации «Аппаратура диагностического мониторинга и контроля состояния технологического оборудования КД2210 «Техпрогноз» КОМД.421451.002РЭ, раздел 1.4 «Устройство и работа».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;

КОМД.421451.002ТУ «Аппаратура диагностического мониторинга и контроля состояния технологического оборудования КД2210 «Техпрогноз». Технические условия».

Правообладатель

Общество с ограниченной ответственностью «Комдиагностика» (ООО «Комдиагностика»)

ИНН 7708153631

Юридический адрес: 460021, Оренбургская обл., г. Оренбург, ул. Туркестанская, д. 142

Тел./факс +7 (495) 926-95-31

E-mail: info@komdiagnostika.ru

Web-сайт: www.komdiagnostika.ru

Изготовитель

Общество с ограниченной ответственностью «Комдиагностика» (ООО «Комдиагностика»)

ИНН 7708153631

Юридический адрес: 460021, Оренбургская обл., г. Оренбург, ул. Туркестанская, д. 142 Адрес места осуществления деятельности: 141014, Московская обл., г. Мытищи, ул. Веры Волошиной, д. 73А

Тел./факс +7 (495) 926-95-31

E-mail: info@komdiagnostika.ru

Web-сайт: www.komdiagnostika.ru

Испытательный центр

Телефон/факс: (495) 437-55-77 / 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

Лист № 1 Регистрационный № 89748-23 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Измерители скорости звука универсальные MIDAS SVX2

Назначение средства измерений

Измерители скорости звука универсальные MIDAS SVX2 (далее - измерители) предназначены для измерения скорости звука в воде методом прямых измерений.

Описание средства измерений

Принцип действия измерителей основан на времяпролетном импульсном методе измерений. Скорость звука определяется на основе точно определенного времени прохождения сигнала на базе известной длины.

Дополнительно в измерителях реализована индикация удельной электрической проводимости (УЭП), температуры, гидростатического давления. Получаемые значения обеспечивают контроль и учет состояния рабочей среды

Конструктивно измерители представляют собой герметичный титановый цилиндр с размещенными внутри него платой управления, преобразования измерительных сигналов и ввода-вывода информации, элементами питания. На нижнем торце цилиндра расположены датчики скорости звука в воде, УЭП, температуры, гидростатического давления. На верхнем - 10-контактный герметизируемый разъем для присоединения кабеля. Измерители водозащищены для погружения в воду. Для защиты датчиков от внешних воздействий и обеспечения удобства крепления измерителей в комплект входит защитная конструкция из нержавеющей стали с устройством подвеса.

Питание измерителей осуществляется от внешнего источника постоянного тока напряжением от 9 до 30 В при работе в режиме реального времени или от 8 стандартных элементов питания типоразмера С (алкалиновых или литиевых) при работе в автономном режиме. Измерительная информация в цифровом виде передается на персональный компьютер пользователя по кабелю посредством интерфейса RS232 в режиме реального времени или записывается во встроенную флэш-память с последующей перезаписью информации на персональный компьютер для ее обработки.

Внешний вид измерителей с установленной защитной конструкцией из нержавеющей стали представлен на рисунке 1. Нанесение знака утверждения типа на корпус измерителей и его пломбирование не предусмотрено. Ввиду особенностей эксплуатации СИ пломбирование корпуса невозможно. Ограничение доступа к внутренним элементам СИ обеспечивается конструктивными особенностями - при несанкционированном вскрытии корпуса нарушается работоспособность измерителей.

Нанесение знака поверки на измерители не предусмотрено.

К измерителям данного типа относятся измерители скорости звука универсальные MIDAS SVX2 заводские номера 83983, 83984.

Место нанесения

Рисунок 1 - Внешний вид измерителя скорости звука универсального MIDAS SVX2

Программное обеспечение

Работоспособность измерителей обеспечивается встроенным программным обеспечением, представленным технологической программой «DataLog X2».

Программа DataLog X2 - это программные пакеты для взаимодействия, настройки и загрузки данных с приборов Valeport. DataLog x2, в дополнение к возможностям взаимодействия и загрузки, имеет встроенные обширные инструменты построения графиков и анализа данных.

Программа будет работать с любым прибором Valeport, который взаимодействует через последовательный RS232.

Метрологически значимая часть ПО измерителей встроенная, не идентифицируется и не имеет доступа. Поэтому проверка ПО при поверке не проводится. ПО подлежит изменению только на заводе-изготовителе, ввиду особенностей конструкции.

Ввиду особенностей эксплуатации измерителей пломбирование корпуса невозможно. Ограничение доступа к внутренним элементам измерителей обеспечивается конструктивными особенностями - при несанкционированном вскрытии корпуса нарушается работоспособность измерителей.

Идентификационные данные программы «DataLog X2» приведены в таблице 1, а их отображения на экране дисплея приведены на рисунке 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование программы	DataLog X2 1 1 0 1332.exe
Номер версии (идентификационный номер программы)	1_1_0_1332
Цифровой идентификатор программы (контрольная сумма)	2bdf4cdd5015190061a71804854d5309
Алгоритм вычисления цифрового идентификатора про-	MD5
граммы	MD5

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.

Лист № 3

Всего листов 4 Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование	Значение
Диапазон измерений скорости звука в воде, м/с	от 1407 до 1600
Пределы допускаемой абсолютной погрешности измерений скорости звука в воде, м/с	±0,15

Таблица 3 - Технические характеристики

Наименование	Значение
Рабочие условия измерений:
рабочая среда	вода
температура воды, ^оС	от -5 до +35
соленость воды, ^о/оо	от 0 до 40
Напряжение питания от источника постоянного тока, В	от 9 до 30
Потребляемый ток, мА:
в режиме измерения при 12 В	60
в режиме ожидания	0,25
Габаритные размеры, мм, не более: измеритель скорости звука
диаметр	88
высота	659
защитная конструкция
длина	140
ширина	120
высота	825
Масса, кг, не более
Измеритель скорости звука с защитной конструкцией	12

Знак утверждения типа

наносится на титульный лист эксплуатационной документации типографским методом.

Комплектность средства измерений

Таблица 4- Комплектность измерителя

Наименование	Обозначение	Количество
1 Измеритель скорости звука универсальный MIDAS SVX2		1 шт.
2 Защитная конструкция из нержавеющей стали с устройством подвеса		1 шт.
3 Кабели питания/передачи данных		1 шт.
4 Преобразователь интерфейсов RS232-USB		1 шт.
5 USB-флеш-накопитель с программным обеспечением и сертификатом калибровки		1 шт.
6 Заглушка		1 шт.
7 Комплект ЗИП		1 шт.
8 Транспортировочный кейс		1 шт.
9 Комплект эксплуатационной документации		1 шт.

Сведения о методиках (методах) измерений

приведены в эксплуатационной документации производителя «Измерители скорости звука в воде универсальные MIDAS SVX2. Руководство по эксплуатации», раздел 3.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р 8.870-2014 «Государственная система обеспечения единства измерений (ГСИ).

Государственная поверочная схема для средств измерений скорости звука в жидких средах в диапазоне от 800 до 2000 м/с».

Правообладатель

Компания «Valeport Ltd.», Великобритания

Адрес: St. Peter's Quay, Totnes, Devon TQ9 5EW UK

Web-сайт: http://www.valeport.co.uk

E-mail: sales@valeport.co.uk

Телефон: 44(0)1803 869292

Изготовитель

Компания «Valeport Ltd.», Великобритания

Адрес: St. Peter's Quay, Totnes, Devon TQ9 5EW UK

Web-сайт: http://www.valeport.co.uk E-mail: sales@valeport.co.uk Телефон: 44(0)1803 869292

Испытательный центр

Адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»

Телефон (факс): +7 (495)526-63-00

Web-сайт: www.vniiftri.ru

Е-mail: office@vniiftri.ru

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.

Лист № 1 Регистрационный № 89749-23 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики атмосферного давления ДАДЦ-4

Назначение средства измерений

Датчики атмосферного давления ДАДЦ-4 предназначены для автоматических измерений атмосферного давления.

Описание средства измерений

Конструктивно датчики ДАДЦ-4 состоят из корпуса, первичного преобразователя атмосферного давления, контроллера, дисплея, модуля электропитания и средств, обеспечивающих передачу данных по цифровым каналам связи. Составление выходного сообщения, учёт температурных зависимостей, расчёт давления приведённого к уровню моря осуществляется встроенным контроллером с энергонезависимой памятью.

Принцип действия датчиков атмосферного давления ДАДЦ-4 (далее - датчики ДАДЦ-4) основан на преобразовании изменений емкости керамического конденсатора с помощью контроллеров и встроенного программного обеспечения в электрические сигналы, поступающие от электронной схемы датчиков ДАДЦ-4, и передающиеся на дисплей датчиков ДАДЦ-4 и/или в линию связи.

Датчики ДАДЦ-4 используются для работы в составе автоматизированных метеостанции, а также автоматизированных информационно-измерительных систем или автономно.

Нанесение знака поверки на датчики ДАДЦ-4 не предусмотрено.

Заводской номер, состоящий из восьми арабских цифр, наносится на корпус датчиков ДАДЦ-4 в виде наклейки.

Общий вид датчика ДАДЦ-4 с указанием места нанесения заводского номера приведен на рисунке 1.

Пломбирование датчиков ДАДЦ-4 от несанкционированного доступа не предусмотрено.

.41122’ М4

Место нанесения заводского номера

Рисунок 1 - Общий вид датчика ДАДЦ-4 с указанием места нанесения заводского номера

Программное обеспечение

Датчики атмосферного давления ДАДЦ-4 имеют встроенное программное обеспечение (далее - ПО). Встроенное ПО отвечает за работу датчиков ДАДЦ-4, настройку, графическое отображение результатов измерений. ПО «DADC-4.hex» является полностью метрологически значимым.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.0772014.

Влияние ПО учтено при нормировании метрологических характеристик.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование	DADC-4.hex
Номер версии (идентификационный номер) ПО, не ниже	v2.4.4

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений атмосферного давления, гПа	от 500 до 1100
Пределы допускаемой абсолютной погрешности измерений атмосферного давления, гПа	±0,3

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Условия эксплуатации: Температура окружающего воздуха, ^оС	от -40 до +60
Относительная влажность воздуха, %	до 100
Потребляемая мощность, Вт, не более	6
Интерфейсы связи	RS-485
Характеристики питания в сети переменного тока: Напряжение, В	от 12 до 24
Габаритные размеры, мм, не более -высота	171
-ширина	121
-глубина	55
Масса, кг, не более	1,15
Средний срок службы, лет, не менее	10
Средняя наработка до отказа, ч, не менее	20000

Знак утверждения типа

наносится на титульный лист формуляра типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность датчиков ДАДЦ-4

Наименование	Обозначение изделия	Количество
Датчик атмосферного давления	ДАДЦ-4	1
Кабель питания	-	1
Кабель связи	-	1
Руководство по эксплуатации	ДПША415221.004 РЭ	1
Формуляр	ДПША415221.004 ФО	1

Сведения о методиках (методах) измерений

приведены в разделе 3 «Устройство и работа ДАДЦ-4» Руководства по эксплуатации «Датчики атмосферного давления ДАДЦ-4» ДПША415221.004 РЭ.

Нормативные и технические документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-10^-1-1-10⁷ Па, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 декабря 2019 г. № 2900;

Технические условия ДПША415221.004 ТУ «Датчик атмосферного давления ДАДЦ-4. Технические условия».

Лист № 4 Всего листов 4 Правообладатель

Общество с ограниченной ответственностью «научно-производственное объединение Аквастандарт» (ООО «НПО Аквастандарт»)

ИНН 7801446470

Юридический адрес: 199397, г. Санкт-Петербург, ул. Беринга, д 38, лит Б, помещ. 6-Н, ком.2,5-12

Телефон: (812) 303 70 01, факс. (812) 337 17 76

Web-сайт: www.akvastandart.com

E-mail: akvastandart@mail.ru

Изготовитель

ИНН 7801446470

Адрес: 199397, г. Санкт-Петербург, ул. Беринга, д 38, лит Б, помещ. 6-Н, ком.2,5-12

Телефон: (812) 303 70 01, факс. (812) 337 17 76

Web-сайт: www.akvastandart.com

E-mail: akvastandart@mail.ru

Испытательный центр

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон: (812) 251-76-01

Факс: (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311541.

Лист № 1 Регистрационный № 89750-23 Всего листов 16

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО «ТНС энерго Тула» 2.0

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО «ТНС энерго Тула» 2.0 (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, автоматизированного сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации заинтересованным организациям в рамках согласованного регламента.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную трехуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

1- й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.
2- й уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий в себя устройство сбора и передачи данных (УСПД), и каналообразующую аппаратуру.
3- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер на базе закрытой облачной системы с программным обеспечением (ПО) «Пирамида 2000», автоматизированные рабочие места (АРМ), устройство синхронизации времени (УСВ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мгновенных значений мощности на интервале времени усреднения 30 мин.

Лист № 2 Всего листов 16

Для измерительных каналов (ИК) №№ 1-6 цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на соответствующее УСПД, где осуществляется обработка измерительной информации, в частности вычисление электроэнергии и мощности с учетом коэффициентов трансформации ТТ и ТН, накопление и хранение полученных данных, а также отображение информации по подключенным к УСПД устройствам.

Далее измерительная информация от УСПД при помощи технических средств приема-передачи данных поступает на сервер, на котором выполняется обработка, формирование и хранение поступающей информации, оформление отчетных документов.

Для остальных ИК цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на сервер, где осуществляется обработка измерительной информации, в частности вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, формирование и хранение поступающей информации, оформление отчетных документов.

Дополнительно сервер может принимать измерительную информацию в виде xml-файлов установленных форматов от ИВК прочих АИИС КУЭ, зарегистрированных в Федеральном информационном фонде, и передавать всем заинтересованным субъектам оптового рынка электроэнергии и мощности (ОРЭМ).

Передача информации от сервера или АРМ в программно-аппаратный комплекс АО «АТС» с электронной цифровой подписью субъекта ОРЭМ, в филиал АО «СО ЕЭС» и в другие смежные субъекты ОРЭМ производится по каналу связи с протоколом TCP/IP сети Internet в виде xml-файлов установленных форматов в соответствии с приложением 11.1.1 «Формат и регламент предоставления результатов измерений, состояний средств и объектов измерений в АО «АТС», АО «СО ЕЭС» и смежным субъектам» к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ), которая включает в себя часы счетчиков, часы УСПД и часы сервера. УСВ обеспечивает передачу шкалы времени, синхронизированной по сигналам глобальных навигационных спутниковых систем ГЛОНАСС/GPS.

Сравнение показаний часов сервера с УСВ осуществляется не реже одного раза в час, корректировка часов сервера производится при расхождении более ±1 с.

Сравнение показаний часов каждого УСПД с часами сервера осуществляется во время сеанса связи, но не реже одного раза в сутки. Корректировка часов каждого УСПД производится при расхождении более ±1 с.

Для ИК №№ 1-6 сравнение показаний часов счетчиков с часами соответствующего УСПД выполняется при каждом сеансе связи, но не реже одного раза в сутки. Корректировка часов счетчиков производится при расхождении более ±1 с.

Для остальных ИК сравнение показаний часов счетчиков с часами сервера выполняется при каждом сеансе связи, но не реже одного раза в сутки. Корректировка часов счетчиков производится при расхождении более ±1 с.

Журналы событий счетчиков, УСПД и сервера отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на средство измерений не предусмотрено. Маркировка заводского номера АИИС КУЭ АО «ТНС энерго Тула» 2.0 наносится на этикетку, расположенную на тыльной стороне АРМ, типографским способом. Дополнительно заводской номер 017 указывается в формуляре.

Программное обеспечение

В АИИС КУЭ используется программное обеспечение (ПО) «Пирамида 2000». ПО «Пирамида 2000» обеспечивает защиту измерительной информации паролями в соответствии с правами доступа. Метрологически значимая часть ПО и данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений. Уровень защиты ПО «Пирамида 2000» от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПО «Пирамида 2000» указана в таблице 1.

Таблица 1 - Идентификационные данные ПО «Пирамида 2000»

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	CalcCli- ents.dll	CalcLeak age.dll	CalcLoss es.dll	Metrolo- gy.dll	ParseBin. dll	Par- seIEC.dll	Parse-Mod-bus.dll	ParsePira mida.dll	Synchro NSI.dll	Verify- Time.dll
Номер версии (иден-
тификационный					не ниже 3.0
номер) ПО
	e55712d0	b1959ff70	d79874d1	52e28d7b6	6f557f885	48e73a92	c391d642	ecf532935	530d9b01	1ea5429b
Цифровой	b1b21906	be1eb17c	0fc2b156	08799bb3c	b7372613	83d1e664	71acf405	ca1a3fd32	26f7cdc2	261fb0e2
идентификатор ПО	5d63da94	83f7b0f6d	a0fdc27e	cea41b548	28cd7780	94521f63	5bb2a4d3	15049af1f	3ecd814c	884f5b35
	9114dae4	4a132f	1ca480ac	d2c83	5bd1ba7	d00b0d9f	fe1f8f48	d979f	4eb7ca09	6a1d1e75
Алгоритм вычисле-
ния цифрового иден-					MD5
тификатора ПО

Метрологические и технические характеристики

Состав ИК и их основные метрологические и технические характеристики приведены в таблицах 2, 3.

Таблица 2 — Состав ИК АИИС КУЭ и их метрологические характеристики

Но мер ИК	Наименование точки измерений	Измерительные компоненты					Сервер	Вид электро-энергии	Метрологические характеристики ИК
Но мер ИК	Наименование точки измерений	ТТ	ТН	Счетчик	УСВ	УСПД	Сервер	Вид электро-энергии	Границы допускаемой основной относительной погрешности (±6), %	Границы допускаемой относительной погрешности в рабочих условиях (±6), %
1	2	3	4	5	6	7	8	9	10	11
1	ПС 110 кВ Яс-ногорск (ПС № 75), ОРУ-110 кВ, 1 СШ 110 кВ, ВЛ 110 кВ Пятницкая-Ясногорск	ТРГ-110 II* Кл.т. 0,2S 600/5 Рег. № 26813-06 Фазы: А; В; С	НАМИ-110 УХЛ1 Кл.т. 0,2 110000/^3/100/^3 Рег. № 24218-08 Фазы: А; В; С	СЭТ-4ТМ.03.01 Кл.т. 0,5S/1,0 Рег. № 27524-04	УСВ-2 Рег. № 41681 10	СИКОН С1 Рег. № 15236 03	VMware	Активная Реактивная	0,8 1,5	2,2 5,4
2	ПС 110 кВ Мордвес (ПС № 56), ОРУ-110 кВ, 2 СШ 110 кВ, ВЛ 110 кВ Каширская ГРЭС - Мордвес	ТРГ-110 II* Кл.т. 0,2 600/5 Рег. № 26813-04 Фазы: А; В; С	НКФ-110-57 У1 Кл.т. 0,5 110000/^3/100/^3 Рег. № 14205-94 Фазы: А; В; С	СЭТ-4ТМ.03М.01 Кл.т. 0,5S/1,0 Рег. № 36697-08	УСВ-2 Рег. № 41681 10	СИКОН С1 Рег. № 1523603	VMware	Активная Реактивная	1,0 1,8	2,2 4,1

ПС 35 кВ Иваньково (ПС № 27), РУ-35 кВ, 1 СШ 35 кВ,

ВЛ 35 кВ Кашира - Ивань

ково

ТФЗМ-35Б-ГУ1

Кл.т. 0,5 100/5

Рег. № 3689-73

Фазы: А; В; С

НАМИ-35 УХЛ1

Кл.т. 0,5 35000/100

Рег. № 19813-05

Фазы: АВС

СЭТ-4ТМ.03.01

Кл.т. 0,5S/1,0 Рег. № 27524-04

СИКОН

С1

Рег. № 15236

Активная

Реактивная

1,3

2,5

Продолжение таблицы 2

ПС 110 кВ Зубово, ОРУ-110 кВ, 2СШ-110 кВ, ВЛ-110 кВ Г орлово-Зубово

ТРГ-110 ГГ*

Кл.т. 0,5S 600/5

Рег. № 26813-06 Фазы: А; В; С

НАМИ-110 УХЛ1 Кл.т. 0,2 110000/^3/100/^3 Рег. № 24218-08 Фазы: А; В; С

СЭТ-4ТМ.03М

Кл.т. 0,2S/0,5

Рег. № 36697-17

УСВ-2 Рег. № 4168110

СИКОН С1 Рег. № 1523603

VMware

Активная

Реактивная

1, 0

2,0

2, 9

4,7

ПС 110 кВ Гре-мячее, СШ-110 кВ, ВЛ-110 кВ Виленки-

Гремячее

ТФЗМ 110B-IV

Кл.т. 0,5 600/5

Рег. № 26422-04 Фазы: А; В; С

НАМИ-110-УХЛ1 Кл.т. 0,2 110000/^3/100/^3 Рег. № 24218-13 Фазы: А; В; С

СЭТ-4ТМ.03.01

Кл.т. 0,5S/1,0 Рег. № 27524-04

СИКОН С1 Рег. № 1523603

Активная

Реактивная

1, 1

2,2

3, 2

5,3

ПС 110 кВ Белев (ПС-3), ОРУ-35 кВ, 1 СШ 35 кВ, ВЛ

35 кВ Белев-Ульяново с отп.

ТВЭ-35УХЛ2

Кл.т. 0,5 200/5

Рег. № 13158-04 Фазы: А; В; С

НАМИ-35 УХЛ1 Кл.т. 0,5 35000/100

Рег. № 19813-05 Фазы: АВС

СЭТ-4ТМ.03.01

Кл.т. 0,5S/1,0

Рег. № 27524-04

СИКОН

С70 Рег. № 2882205

Активная

Реактивная

1, 3

2,5

3, 3

5,3

ПС 110 кВ Фер-зиково (ПС-91), ОРУ-110 кВ, 2 СШ 110 кВ, ВЛ

110 кВ Шипово-Ферзиково с отп

ТФЗМ-110Б-ГУ1

Кл.т. 0,5 600/5

Рег. № 2793-71 Фазы: А; С

НКФ110-83У1 Кл.т. 0,5 110000/^3/100/^3 Рег. № 1188-84 Фазы: А; В; С

СЭТ-4ТМ.03

Кл.т. 0,2S/0,5 Рег. № 27524-04

—

Активная

Реактивная

1, 1

2,3

3, 0

4,6

1	2	3	4	5	6	7	8	9	10	11
8	ПС 110 кВ Кос мос (ПС-398), ОРУ-110 кВ, 2 СШ 110 кВ, ВЛ 110 кВ Космос-Заокская с отп.	ТФЗМ-110Б-ГУ1 Кл.т. 0,5 600/5 Рег. № 2793-71 Фазы: А; В; С	ЗНГА-110ГГГ-ХЛ Кл.т. 0,2 110000/^3/100/^3 Рег. № 60290-15 Фазы: А; В; С	СЭТ-4ТМ.03М Кл.т. 0,2S/0,5 Рег. № 36697-17				Активная Реактивная	1, 0 2,0	2, 9 4,6
9	ПС 110 кВ Кос мос (ПС-398), ОРУ-110 кВ, 2 СШ 110 кВ, ВЛ 110 кВ Алексинская ТЭЦ-Космос с отп.	ТФЗМ 110Б-УХЛ1 Кл.т. 0,5 600/5 Рег. № 32825-06 Фазы: А ТФЗМ-110Б-ГУ1 Кл.т. 0,5 600/5 Рег. № 2793-71 Фазы: В; С	ЗНГА-110ГГГ-ХЛ Кл.т. 0,2 110000/^3/100/^3 Рег. № 60290-15 Фазы: А; В; С	СЭТ-4ТМ.03М Кл.т. 0,2S/0,5 Рег. № 36697-17	УСВ-2 Рег. № 4168110	—	VMware	Активная Реактивная	1, 0 2,0	2, 9 4,6
10	ПС 110 кВ Кос мос (ПС-398), ОРУ-110 кВ, ОВ 110 кВ	ТФЗМ-110Б-ГУ1 Кл.т. 0,5 600/5 Рег. № 2793-71 Фазы: А; В; С	1 СШ: НАМИ-110 УХЛ1 Кл.т. 0,5 110000/^3/100/^3 Рег. № 24218-08 Фазы: А; В; С 2 СШ: ЗНГА-110ГГГ-ХЛ Кл.т. 0,2 110000/^3/100/^3 Рег. № 60290-15 Фазы: А; В; С	СЭТ-4ТМ.03М Кл.т. 0,2S/0,5 Рег. № 36697-17	УСВ-2 Рег. № 4168110	—	VMware	Активная Реактивная	1, 1 2,3	3, 0 4,7

1	2	3	4	5	6	7	8	9	10	11
11	ПС 220 кВ Протон (ПС-418), ОРУ-110 кВ, 2 СШ 110 кВ, ВЛ 110 кВ Протон-Заокская с отп.	ТФЗМ 110Б-Ш У1 Кл.т. 0,5 1000/5 Рег. № 87578-22 Фазы: А; В; С	НКФ110-83У1 Кл.т. 0,5 110000/^3/100/^3 Рег. № 1188-84 Фазы: А; В; С	ПСЧ-4ТМ.05МК.00 Кл.т. 0,5S/1,0 Рег. № 50460-18				Активная Реактивная	1, 3 2,5	3, 3 5,7
12	ПС 220 кВ Протон (ПС-418), ОРУ-110 кВ,ОВ 110 кВ	ТФЗМ 110 Б-ГГГ У1 Кл.т. 0,5 1000/5 Рег. № 87578-22 Фазы: А; В; С	НКФ110-83У1 Кл.т. 0,5 110000/^3/100/^3 Рег. № 1188-84 Фазы: А; В; С	ПСЧ-4ТМ.05МК.00 Кл.т. 0,5S/1,0 Рег. № 50460-18	УСВ-2 Рег. № 41681 10	—	VMware	Активная Реактивная	1, 3 2,5	3, 3 5,7
13	ПС 110 кВ Ше-пелево (ПС-34), ОРУ-110 кВ, 2 СШ 110 кВ, ВЛ 110 кВ Суворов-Шепелево с отп.	ТФЗМ-110Б-ГУ1 Кл.т. 0,5 600/5 Рег. № 2793-71 Фазы: А; В ТФЗМ 110 Кл.т. 0,5 600/5 Рег. № 32825-11 Фазы: С	2 СШ: НАМИ-110 УХЛ1 Кл.т. 0,5 110000/^3/100/^3 Рег. № 24218-08 Фазы: А; В; С 1 СШ: НАМИ-110 УХЛ1 Кл.т. 0,5 110000/^3/100/^3 Рег. № 24218-08 Фазы: А; В; С	СЭТ- 4ТМ.02.2-12 Кл.т. 0,2S/0,5 Рег. № 20175-01	УСВ-2 Рег. № 41681 10	—	VMware	Активная Реактивная	1, 1 2,3	3, 0 4,6

ПС 110 кВ Ше-пелево (ПС-34), ОРУ-110 кВ, 1 СШ 110 кВ, ВЛ 110 кВ Ушато-во-Шепелево с отп.

ТФЗМ-110Б-ГУ1

Кл.т. 0,5 600/5

Рег. № 2793-71 Фазы: А; В; С

1 СШ:

НАМИ-110 УХЛ1

Кл.т. 0,5 110000/^3/100/^3 Рег. № 24218-08

Фазы: А; В; С

2 СШ: НАМИ-110 УХЛ1

Кл.т. 0,5 110000/^3/100/^3 Рег. № 24218-08

Фазы: А; В; С

СЭТ-

4ТМ.02.2.12

Кл.т. 0,2S/0,5

Рег. № 20175-01

Активная

Реактивная

1, 1

2,3

3, 0

4,6

ПС 110 кВ Ше-пелево (ПС-34), ОРУ-110 кВ, 2 СШ 110 кВ, ВЛ

110 кВ Шепеле-во-Белев1 с отп.

ТВ-110

Кл.т. 0,5S 400/5

Рег. № 58640-14 Фазы: А; В; С

2 СШ:

НАМИ-110 УХЛ1

Кл.т. 0,5 110000/^3/100/^3 Рег. № 24218-08

Фазы: А; В; С

1 СШ: НАМИ-110 УХЛ1

Кл.т. 0,5 110000/^3/100/^3 Рег. № 24218-08

Фазы: А; В; С

СЭТ-4ТМ.02.2-

Кл.т. 0,2S/0,5 Рег. № 20175-01

УСВ-2

Рег. № 41681

—

VMware

Активная

Реактивная

1, 1

2,3

О О

ПС 110 кВ Ше-пелево (ПС-34), ОРУ-110 кВ, 1 СШ 110 кВ, ВЛ 110 кВ Шепеле-во-Белев2 с отп.

ТВ-110

Кл.т. 0,5S 400/5

Рег. № 58640-14 Фазы: А; В; С

1 СШ:

НАМИ-110 УХЛ1 Кл.т. 0,5 110000/^3/100/^3 Рег. № 24218-08 Фазы: А; В; С

2 СШ:

НАМИ-110 УХЛ1 Кл.т. 0,5 110000/^3/100/^3 Рег. № 24218-08

Фазы: А; В; С

СЭТ-4ТМ.03М

Кл.т. 0,2S/0,5

Рег. № 36697-12

Активная

Реактивная

1, 1

2,3

3, 0

4,7

ПС 110 кВ Ше-пелево (ПС-34),

ОРУ-110 кВ,

ОМВ 110 кВ

ТВ-110

Кл.т. 0,5S 600/5

Рег. № 29255-05 Фазы: А; В; С

2 СШ:

НАМИ-110 УХЛ1 Кл.т. 0,5 110000/^3/100/^3 Рег. № 24218-08 Фазы: А; В; С

1 СШ:

НАМИ-110 УХЛ1 Кл.т. 0,5 110000/^3/100/^3 Рег. № 24218-08 Фазы: А; В; С

СЭТ-4ТМ.02.2-

Кл.т. 0,2S/0,5 Рег. № 20175-01

УСВ-2

Рег. №

41681

—

VMware

Активная

Реактивная

1, 1

2,3

О О

ПС 110 кВ Аге-ево (ПС-15), ОРУ-110 кВ, 1 СШ 110 кВ, ВЛ 110 кВ Суворов-Агеево с отпайкой на ПС Безо-во

ТВ-110

Кл.т. 0,5S 600/5

Рег. № 29255-05 Фазы: А; В; С

1 СШ:

НАМИ-110 УХЛ1 Кл.т. 0,5 110000/^3/100/^3 Рег. № 24218-08 Фазы: А; В; С

2 СШ:

НКФ-110-06-ХЛ1 Кл.т. 0,5 110000/^3/100/^3 Рег. № 37749-08 Фазы: А; В

НКФ-110-57

Кл.т. 0,5

110000/^3/100/^3 Рег. № 14205-11 Фазы: С

СЭТ-4ТМ.03М

Кл.т. 0,2S/0,5

Рег. № 36697-17

Активная

Реактивная

1, 1

2,3

3, 0

4,7

1	2	3	4	5	6	7	8	9	10	11
19	ПС 110 кВ Аге-ево (ПС-15), ОРУ-110 кВ, ОМВ 110 кВ	ТВ-110 Кл.т. 0,5S 600/5 Рег. № 29255-05 Фазы: А; В; С	2 СШ: НКФ-110-06-ХЛ1 Кл.т. 0,5 110000/^3/100/^3 Рег. № 37749-08 Фазы: А; В НКФ-110-57 Кл.т. 0,5 110000/^3/100/^3 Рег. № 14205-11 Фазы: С 1 СШ: НАМИ-110 УХЛ1 Кл.т. 0,5 110000/^3/100/^3 Рег. № 24218-08 Фазы: А; В; С	СЭТ-4ТМ.02.2- 12 Кл.т. 0,2S/0,5 Рег. № 20175-01	УСВ-2 Рег. № 41681 10	—	VMware	Активная Реак тивная	1, 1 2,3	О О
20	ПС 110 кВ Коммаш, ОРУ-110 кВ, ввод №2 110 кВ	ТФНД-110М Кл.т. 0,5 200/5 Рег. № 2793-71 Фазы: А; В; С	НКФ-110-83 У1 Кл.т. 0,5 110000/100 Рег. № 1188-84 Фазы: А; В; С	СЭТ- 4ТМ.03М.01 Кл.т. 0,5S/1,0 Рег. № 36697-12	УСВ-2 Рег. № 41681 10	—	VMware	Активная Реак тивная	1, 3 2,5	3, 3 5,7
Пределы допускаемой абсолютной погрешности часов компонентов АИИС КУЭ в рабочих условиях										±5 с

Примечания:

1. В качестве характеристик погрешности ИК установлены границы допускаемой относительной погрешности ИК при доверительной вероятности, равной 0,95.
2. Характеристики погрешности ИК указаны для измерений активной и реактивной электроэнергии на интервале времени 30 мин.
3. Погрешность в рабочих условиях указана для ИК 1, 4, 15-19 для силы тока 2 % от 1ном, для остальных ИК - для силы тока 5 % от 1ном; cos9 = 0,8инд.
4. Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик. Допускается замена УСВ, УСПД на аналогичные утвержденных типов, а также замена сервера без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО). Замена оформляется актом в установленном собственником АИИС КУЭ порядке. Акт хранится совместно с настоящим описанием типа АИИС КУЭ как его неотъемлемая часть.

Таблица 3 - Основные технические характеристики ИК

Наименование характеристики	Значение
1	2
Количество ИК	20
Нормальные условия:
параметры сети:
напряжение, % от Uном	от 95 до 105
сила тока, % от 1ном
для ИК № 1, 4, 15-19	от 1 до 120
для остальных ИК	от 5 до 120
коэффициент мощности cosф	0,9
частота, Гц	от 49,8 до 50,2
температура окружающей среды, °С	от +15 до +25
Условия эксплуатации:
параметры сети:
напряжение, % от ином	от 90 до 110
сила тока, % от 1ном
для ИК № 1, 4, 15-19	от 1 до 120
для остальных ИК	от 5 до 120
коэффициент мощности cosф	от 0,5 до 1,0
частота, Гц	от 49,6 до 50,4
температура окружающей среды в месте расположения ТТ и ТН, °С	от -45 до +40
температура окружающей среды в месте расположения счетчиков и
УСПД, °С	от 0 до +40
Надежность применяемых в АИИС КУЭ компонентов:
для счетчиков типа СЭТ-4ТМ.03:
среднее время наработки на отказ, ч, не менее	120000
среднее время восстановления работоспособности, ч	2
для счетчиков типа СЭТ-4ТМ.03М (регистрационный номер в Феде-
ральном информационном фонде 36697-17):
среднее время наработки на отказ, ч, не менее	220000
среднее время восстановления работоспособности, ч	2

1	2
для счетчиков типа СЭТ-4ТМ.03М (регистрационный номер в Феде-
ральном информационном фонде 36697-08):
среднее время наработки на отказ, ч, не менее	140000
среднее время восстановления работоспособности, ч	2
для счетчиков типа СЭТ-4ТМ.02:
среднее время наработки на отказ, ч, не менее	90000
среднее время восстановления работоспособности, ч	2
для счетчиков типа ПСЧ-4ТМ.05МК, СЭТ-4ТМ.03М (регистрацион-
ный номер в Федеральном информационном фонде 36697-12):
среднее время наработки на отказ, ч, не менее	165000
среднее время восстановления работоспособности, ч	2
для УСВ:
среднее время наработки на отказ, ч, не менее	35000
среднее время восстановления работоспособности, ч	2
для УСПД:
среднее время наработки на отказ, ч, не менее	70000
среднее время восстановления работоспособности, ч	1
для сервера:
среднее время наработки на отказ, ч, не менее	70000
среднее время восстановления работоспособности, ч	1
Глубина хранения информации:
для счетчиков:
тридцатиминутный профиль нагрузки в двух направлениях, сут, не
менее	113
при отключении питания, лет, не менее	40
для УСПД типа СИКОН С1:
суточные данные о тридцатиминутных приращениях
электроэнергии по каждому каналу и электроэнергии, потребленной
за месяц по каждому каналу, сут, не менее	45
при отключении питания, лет, не менее	5
для УСПД типа СИКОН С70:
суточные данные о тридцатиминутных приращениях
электроэнергии по каждому каналу и электроэнергии, потребленной
за месяц по каждому каналу, сут, не менее	45
при отключении питания, лет, не менее	10
для сервера:
хранение результатов измерений и информации состояний средств
измерений, лет, не менее	3,5

Надежность системных решений:

защита от кратковременных сбоев питания сервера и УСПД с помощью источника бесперебойного питания;

резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии по электронной почте.

В журналах событий фиксируются факты:

- журнал счетчиков: параметрирования; пропадания напряжения; коррекции времени.

- журнал УСПД:

параметрирования;

пропадания напряжения;

коррекции времени;

пропадание и восстановление связи со счетчиками;

- журнал сервера:

параметрирования;

пропадания напряжения;

коррекции времени;

пропадание и восстановление связи со счетчиками.

Защищенность применяемых компонентов:

- механическая защита от несанкционированного доступа и пломбирование: счетчиков электрической энергии;

промежуточных клеммников вторичных цепей напряжения; испытательной коробки;

УСПД.

- защита на программном уровне информации при хранении, передаче,

параметрировании:

счетчиков электрической энергии;

УСПД;

сервера.

Возможность коррекции времени в:

счетчиках электрической энергии (функция автоматизирована);

УСПД (функция автоматизирована);

сервере (функция автоматизирована).

Возможность сбора информации:

о состоянии средств измерений;

о результатах измерений (функция автоматизирована).

Цикличность:

измерений 30 мин (функция автоматизирована);

сбора не реже одного раза в сутки (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.

Комплектность средства измерений

Комплектность АИИС КУЭ представлена в таблице 4.

Таблица 4 — Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт./экз.
1	2	3
Трансформаторы тока элегазовые	ТРГ-110 II*	9
Трансформаторы тока	ТФЗМ-35Б-ГУ1	3
Трансформаторы тока встроенные	ТВЭ-35УХЛ2	3
Трансформаторы тока измерительные	ТФЗМ-110Б-ГУ1	18
Трансформаторы тока	ТФЗМ 110Б-УХЛ1	1
Трансформаторы тока	ТФЗМ 110Б-ГУ	3
Трансформаторы тока	ТФЗМ 110 Б-ГГГ У1	6

1	2	3
Трансформаторы тока	ТФЗМ 110	1
Трансформаторы тока	ТВ-110	15
Трансформаторы напряжения антирезонансные	НАМИ-110 УХЛ1	19
Трансформаторы напряжения антирезонансные однофазные	НАМИ-110 УХЛ1	3
Трансформаторы напряжения	НКФ110-57 У1	3
Трансформаторы напряжения	НКФ-110-57	1
Трансформаторы напряжения	НАМИ-35 УХЛ1	2
Трансформаторы напряжения	НКФ-110-06	2
Трансформаторы напряжения	НКФ110-83У1	9
Трансформаторы напряжения	ЗНГА-110	3
Счетчики электрической энергии многофункциональные	СЭТ-4ТМ.03	5
Счетчики электрической энергии многофункциональные	СЭТ-4ТМ.03М	8
Счетчики электрической энергии многофункциональные	ПСЧ-4ТМ.05МК	2
Счетчики активной и реактивной энергии переменного тока статические многофункциональные	СЭТ-4ТМ.02	5
Контроллеры сетевые индустриальные	СИКОН С1	5
Контроллеры сетевые индустриальные	СИКОН С70	1
Устройство синхронизации времени	УСВ-2	1
Сервер на базе закрытой облачной системы	VMware	1
Формуляр	ТНСЭ.366305.017.ФО	1
Методика поверки	—	1

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии с использованием

АИИС КУЭ АО «ТНС энерго Тула» 2.0», аттестованном ООО «ЭнергоПромРесурс», уникальный номер записи в реестре аккредитованных лиц № RA.RU.312078.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем.

Основные положения.

Правообладатель

Акционерное общество «ТНС энерго Тула» (АО «ТНС энерго Тула») ИНН 7105037307

Юридический адрес: 300041, г. Тула, ул. Каминского, д. 31а

Телефон: (4872) 25-09-70

Факс: (4872) 25-09-70

Web-сайт: tula.tns-e.ru

E-mail: office@tula.tns-e.ru

Изготовитель

Акционерное общество «ТНС энерго Тула» (АО «ТНС энерго Тула») ИНН 7105037307

Адрес: 300041, г. Тула, ул. Каминского, д. 31а Телефон: (4872) 25-09-70

Факс: (4872) 25-09-70

Web-сайт: tula.tns-e.ru

E-mail: office@tula.tns-e.ru

Испытательный центр

Общество с ограниченной ответственностью «ЭнергоПромРесурс» (ООО «ЭнергоПромРесурс»)

Адрес: 143443, Московская обл., г. Красногорск, мкр. Опалиха, ул. Ново-Никольская, д. 57, оф. 19

Телефон: (495) 380-37-61

E-mail: energopromresurs2016@gmail.com

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312047.

Лист № 1 Регистрационный № 89751-23 Всего листов 10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии «ЛУКОЙЛ-Западная Сибирь» (ТПП «Белоярскнефтегаз»)

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии «ЛУКОЙЛ-Западная Сибирь» (ТПП «Белоярскнефтегаз») (далее по тексту -АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, трехуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.

АИИС КУЭ включает в себя следующие уровни:

1- й уровень - измерительно-информационные комплексы (ИИК), которые включают в себя трансформаторы тока (ТТ), трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии, вторичные измерительные цепи и технические средства приема-передачи данных;
2- й уровень - измерительно - вычислительный комплекс электроустановки (ИВКЭ), включающий в себя устройство сбора и передачи данных RTU-325 (УСПД), центральное устройство сбора и передачи данных RTU-327 (ЦУСПД), источник первичного точного времени УКУС-ПИ 02ДМ (далее-ИПТВ), каналообразующую аппаратуру для обеспечения информационного взаимодействия между уровнями системы;
3- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер баз данных (СБД) (далее по тексту - сервер ИВК), локально-вычислительную сеть, программное обеспечение (ПО) «АльфаЦЕНТР», автоматизированные рабочие места, технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, технические средства для обеспечения локальной вычислительной сети (ЛВС) и разграничения прав доступа к информации.

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Измерительная информация на выходе счетчика:

- активная и реактивная электрическая энергия, как интеграл по времени от средней за период 0,02 с активной и реактивной мощности, соответственно, вычисляемая для интервалов времени 30 мин;

- средняя на интервале времени 30 мин активная (реактивная) электрическая мощность.

Результаты измерений для каждого интервала измерения и 30-минутные данные коммерческого учета соотнесены с текущим московским временем. Результаты измерений передаются в целых числах кВт^ч.

Цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на входы УСПД, где осуществляется вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, хранение измерительной информации и ее передача на ЦУСПД. УСПД с периодичностью опроса не реже 1 раза в сутки опрашивает счетчики электроэнергии и считывает с них тридцатиминутный профиль мощности для каждого канала учета и журналы событий.

ЦУСПД автоматически, в заданные интервалы времени производит опрос и считывание измерительной информации из УСПД.

Сервер ИВК с периодичностью один раз в 30 минут опрашивает ЦУСПД и считывает с него тридцатиминутный профиль мощности для каждого канала учета и журналы событий счетчиков, УСПД и ЦУСПД. Считанные данные записываются в базу данных СБД.

Сервер ИВК раз в сутки формирует и отправляет по выделенному каналу связи отчеты в формате XML на автоматизированное рабочее место (АРМ) энергосбытовой организации. АРМ энергосбытовой организации подписывает данные отчеты электронной цифровой подписью (ЭЦП) и отправляет по каналу связи сети Интернет в АО «АТС», региональному филиалу АО «СО ЕЭС» и всем заинтересованным субъектам оптового рынка электроэнергии и мощности (ОРЭМ). Сервер ИВК обеспечивает в виде автоматических ежесуточных и автоматизированных ежемесячных отчетов в формате XML сбор данных об измерениях активной и реактивной электрической энергии со смежных автоматизированных информационно-измерительных систем коммерческого учета электроэнергии.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). СОЕВ предусматривают поддержание шкалы всемирного координированного времени на всех уровнях АИИС КУЭ (ИИК, ИВКЭ и ИВК). В состав СОЕВ входит источник первичного точного времени типа УКУС-ПИ 02ДМ, синхронизирующее собственную шкалу времени с национальной шкалой координированного времени UTC (SU) по сигналам навигационных систем ГЛОНАСС.

ЦУСПД с установленным интервалом проверки текущего времени, сравнивает собственную шкалу времени со шкалой времени источника первичного точного времени УКУС-ПИ 02ДМ и при расхождении на величину ±1 с и более ЦУСПД производит синхронизацию собственной шкалы времени со шкалой времени источника первичного точного времени УКУС-ПИ 02ДМ.

Сравнение шкалы времени сервера ИВК со шкалой времени ЦУСПД происходит при каждом опросе и при расхождении на величину ±1 с и более, сервер ИВК производит синхронизацию собственной шкалы времени со шкалой времени ЦУСПД.

Сравнение шкалы времени УСПД со шкалой времени ЦУСПД происходит при каждом опросе и при расхождении на величину ± 1 с и более УСПД производит синхронизацию собственной шкалы времени со шкалой времени ЦУСПД.

Сравнение шкалы времени счетчиков электроэнергии со шкалой времени УСПД происходит при каждом опросе, но не реже 1 раза в 30 минут и при расхождении времени на величину ±2 с и более счетчик производит синхронизацию собственной шкалы времени со шкалой времени УСПД.

Журналы событий счетчика электрической энергии, УСПД, ЦУСПД, сервера ИВК отражают: факты коррекции времени с обязательной фиксацией времени (дата, часы, минуты, секунды) до и после коррекции и (или) величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на корпус АИИС КУЭ не предусмотрено.

Заводской номер АИИС КУЭ нанесен на маркировочную табличку типографским способом в виде цифрового кода, которая крепиться на корпус сервера ИВК.

Общий вид сервера ИВК АИИС КУЭ с указанием места нанесения заводского номера представлен на рисунке 1.

Рисунок 1 - Общий вид сервера ИВК с указанием места нанесения заводского номера.

Программное обеспечение

В АИИС КУЭ используется ПО «АльфаЦЕНТР». Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню - «высокий» в соответствии Р 50.2.077-2014. Идентификационные данные метрологически значимой части ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные метрологически значимой части ПО

Идентификационные данные	Значение
Идентификационное наименование модуля ПО	ac metrology.dll
Номер версии (идентификационный номер) модуля ПО	12.1
Цифровой идентификатор модуля ПО	3Е73 6B7F3 80863F44CC8E6F7BD211C54
Алгоритм вычисления цифрового идентификатора модуля ПО	MD5

Конструкция АИИС КУЭ исключает возможность несанкционированного влияния на

программное обеспечение и измерительную информацию.

Метрологические и технические характеристики

Состав измерительных каналов АИИС КУЭ приведен в таблице 2.

Таблица 2 - Состав измерительных каналов АИИС КУЭ

Номер ИК	Наименование измерительного канала	Состав измерительного канала
Номер ИК	Наименование измерительного канала	Трансформатор тока	Трансформатор напряжения	Счетчик электрической энергии	ИВКЭ	ИВК
1	2	3	4	5	6	7
1	ПС 110/10 кВ Сергино, КРУН- 10 кВ, яч. 17	ТЛК-10 200/5, КТ 0,5 Рег. № 9143-83 ТЛМ-10 200/5, КТ 0,5 Рег. № 2473-69	НАМИ-10-95 УХЛ2 10000/100 КТ 0,5 Рег. № 20186-00	ТЕ2000.00.00.12 КТ 0,5S/1,0 Рег. № 83048-21	УКУС-ПИ 02ДМ, рег. № 60738-15 / RTU-325-E2-512-M4-B8, рег. № 37288-08 / / RTU-327, рег. № 41907-09	Сервер ИВК
2	ПС 110/10 кВ Сергино, КРУН- 10 кВ, яч. 18	ТЛК-10 200/5, КТ 0,5 Рег. № 9143-83	НАМИ-10-95 УХЛ2 10000/100 КТ 0,5 Рег. № 20186-00	ТЕ2000.00.00.12 КТ 0,5S/1,0 Рег. № 83048-21
3	КТП-0,4 кВ, ввод №1 0,4 кВ АО «ЭЛИЯ»	Т-0,66 200/5, КТ 0,5S Рег. № 67928-17	-	ТЕ2000.04.00.12 КТ 0,5S/1,0 Рег. № 83048-21
4	КТП-0,4 кВ, ввод №2 0,4 кВ АО «ЭЛИЯ»	Т-0,66 200/5, КТ 0,5S Рег. № 67928-17	-	ТЕ2000.04.00.12 КТ 0,5S/1,0 Рег. № 83048-21
5	ГТЭС-72 Казым, ЗРУ-10 кВ, яч. 208	ТЛМ-10 300/5, КТ 0,5 Рег. № 2473-69	НТМИ-10-66 10000/100 КТ 0,5 Рег. № 831-69	СЭТ-4ТМ.03М КТ 0,2S/0,5 Рег. № 36697-17
6	ГТЭС-72 Казым, ЗРУ-10 кВ, яч. 218	ТЛМ-10 300/5, КТ 0,5 Рег. № 2473-69	НТМИ-10-66 10000/100 КТ 0,5 Рег. № 831-69	СЭТ-4ТМ.03 КТ 0,2S/0,5 Рег. № 27524-04
7	ПС 110/10 кВ Приозерная, КРУН-10 кВ, ввод №1 яч. 1	ТЛК-10 200/5, КТ 0,5 Рег. № 9143-06	НАМИТ-10-2 10000/100 КТ 0,5 Рег. № 18178-99	ТЕ2000.00.00.12 КТ 0,5S/1,0 Рег. № 83048-21
8	ПС 110/10 кВ Приозерная, КРУН-10 кВ, ввод №2 яч. 2	ТЛК-10 200/5, КТ 0,5 Рег. № 9143-06	НАМИТ-10-2 10000/100 КТ 0,5 Рег. № 18178-99	ТЕ2000.00.00.12 КТ 0,5S/1,0 Рег. № 83048-21

Продолжение таблицы 2

1	2	3	4	5	6	7
9	ПС 110/10 кВ Приозерная, КРУН-10 кВ, ШСН-0,4 кВ	Т-0,66 100/5, КТ 0,5S Рег. № 67928-17	-	ТЕ2000.04.00.12 КТ 0,5S/1,0 Рег. № 83048-21	УКУС-ПИ 02ДМ, рег. № 60738-15 / RTU-325-E2-512-M4-B8, рег. № 37288-08 / / RTU-327, рег. № 41907-09	Сервер ИВК
10	ПС 110/10 кВ Верхнеказымская, ЗРУ-10 кВ, ввод №1 яч. 1	ТЛК-10 200/5, КТ 0,5 Рег. № 9143-06	НАМИТ-10-2 10000/100 КТ 0,5 Рег. № 18178-99	ТЕ2000.00.00.12 КТ 0,5S/1,0 Рег. № 83048-21
11	ПС 110/10 кВ Верхнеказымская, ЗРУ-10 кВ, ввод №2 яч. 2	ТЛК-10 200/5, КТ 0,5 Рег. № 9143-06	НАМИТ-10-2 10000/100 КТ 0,5 Рег. № 18178-99	ТЕ2000.00.00.12 КТ 0,5S/1,0 Рег. № 83048-21
12	ПС 110/10 кВ Верхнеказымская, ЗРУ-10 кВ, ШСН-0,4 кВ	Т-0,66 100/5, КТ 0,5S Рег. № 67928-17	-	СЭТ- 4ТМ.03М.09 КТ 0,5S/1,0 Рег. № 36697-08
13	ПС 110/10 кВ Бобровская, ЗРУ- 10 кВ, ввод №1 яч. 1	ТЛК-10 200/5, КТ 0,5 Рег. № 9143-06	НАМИТ-10-2 10000/100 КТ 0,5 Рег. № 18178-99	ТЕ2000.00.00.12 КТ 0,5S/1,0 Рег. № 83048-21
14	ПС 110/10 кВ Бобровская, ЗРУ- 10 кВ, ввод №2 яч. 2	ТЛК-10 200/5, КТ 0,5 Рег. № 9143-06	НАМИТ-10-2 10000/100 КТ 0,5 Рег. № 18178-99	ТЕ2000.00.00.12 КТ 0,5S/1,0 Рег. № 83048-21
15	ПС 110/10 кВ Бобровская, ЗРУ- 10 кВ, ШСН-0,4 кВ	Т-0,66 100/5, КТ 0,5S Рег. № 67928-17	-	ТЕ2000.04.00.12 КТ 0,5S/1,0 Рег. № 83048-21
16	ПС 110/10 кВ Октябрьская, ЗРУ-10 кВ, ввод №1 яч. 1	ТЛК-10 200/5, КТ 0,5 Рег. № 9143-06	НАМИТ-10-2 10000/100 КТ 0,5 Рег. № 18178-99	ТЕ2000.00.00.12 КТ 0,5S/1,0 Рег. № 83048-21
17	ПС 110/10 кВ Октябрьская, ЗРУ-10 кВ, ввод №2 яч. 2	ТЛК-10 200/5, КТ 0,5 Рег. № 9143-06	НАМИТ-10-2 10000/100 КТ 0,5 Рег. № 18178-99	ТЕ2000.00.00.12 КТ 0,5S/1,0 Рег. № 83048-21
18	ПС 110/10 кВ Октябрьская, ЗРУ-10 кВ, ШСН- 0,4 кВ	Т-0,66 100/5, КТ 0,5 Рег. № 67928-17	-	СЭТ- 4ТМ.03М.09 КТ 0,5S/1,0 Рег. № 36697-12

Продолжение таблицы 2

1	2	3	4	5	6	7
19	ТП-10 кВ, РУ-0,4 кВ, ввод 0, 4 кВ Полигон ТБО	-	-	ТЕ2000.20.00.12 КТ 1,0/1,0 Рег. № 83048-21	УКУС-ПИ 02ДМ, рег. № 60738-15 / RTU-325-E2-512-M4-B8, рег. № 37288-08 / / RTU-327, рег. № 41907-09	Сервер ИВК
20	КРУН-СВЛ 10 кВ №1, ввод 10 кВ	ТОЛ-10 150/5, КТ 0,5 Рег. № 7069-07	ЗНОЛ.06 10000:^3/100:^3 КТ 0,5 Рег. № 3344-04	ТЕ2000.00.00.12 КТ 0,5S/1,0 Рег. № 83048-21
21	КРУН-СВЛ 10 кВ №2, ввод 10 кВ	ТОЛ-10 50/5, КТ 0,5 Рег. № 7069-07	ЗНОЛ.06 10000:^3/100:^3 КТ 0,5 Рег. № 3344-04	ТЕ2000.00.00.12 КТ 0,5S/1,0 Рег. № 83048-21
22	КРУН-СВЛ 10 кВ №3, ввод 10 кВ	ТОЛ-10 100/5, КТ 0,5 Рег. № 7069-07	ЗНОЛ.06 10000:^3/100:^3 КТ 0,5 Рег. № 3344-04	ТЕ2000.00.00.12 КТ 0,5S/1,0 Рег. № 83048-21
23	КРУН-СВЛ 10 кВ №4, ввод 10 кВ	ТОЛ-10 150/5, КТ 0,5 Рег. № 7069-07	ЗНОЛ.06 10000:^3/100:^3 КТ 0,5 Рег. № 3344-04	ТЕ2000.00.00.12 КТ 0,5S/1,0 Рег. № 83048-21
24	КРУН-СВЛ 10 кВ №5, ввод 10 кВ	ТОЛ-10 150/5, КТ 0,5 Рег. № 7069-07	ЗНОЛ.06 10000:^3/100:^3 КТ 0,5 Рег. № 3344-04	ТЕ2000.00.00.12 КТ 0,5S/1,0 Рег. № 83048-21
25	КРУН-СВЛ 10 кВ №6, ввод 10 кВ	ТОЛ-10 200/5, КТ 0,5 Рег. № 7069-07	ЗНОЛ.06 10000:^3/100:^3 КТ 0,5 Рег. № 3344-04	ТЕ2000.00.00.12 КТ 0,5S/1,0 Рег. № 83048-21

Примечания:

1. Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик.
2. Допускается замена ИПТВ, УСПД, ЦУСПД на аналогичные утвержденных типов.
3. Допускается замена сервера АИИС КУЭ без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО).
4. Допускается изменение наименований ИК, без изменения объекта измерений.
5. Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке, вносят изменения в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ, как их неотъемлемая часть.

Таблица 3 - Основные метрологические характеристики ИК АИИС КУЭ

Номер ИК	Вид электрической энергии	Границы основной погрешности ±6, %	Границы погрешности в рабочих условиях ±6, %
1, 2, 7, 8, 10, 11, 13, 14,	Активная	1,3	3,2
16, 17, 20-25	Реактивная	2,0	5,2
3, 4, 9, 12, 15	Активная	1,1	2,1
3, 4, 9, 12, 15	Реактивная	1,8	3,6
5, 6	Активная	1,2	2,9
5, 6	Реактивная	1,8	4,5
18	Активная	1,1	3,1
18	Реактивная	1,8	5,1
19	Активная	1,1	3,0
19	Реактивная	1,1	2,9
Пределы абсолютной погрешности смещения шкалы времени компонентов СОЕВ АИИС КУЭ относительно национальной шкалы координированного времени Российской Федерации UTC			5
(SU), (±) с
Примечания:
1 Характеристики погрешности ИК даны для измерений электроэнергии (получасовая) 2 В качестве характеристик относительной погрешности указаны границы интервала,
соответствующие вероятности Р = 0,95.
3 Границы погрешности результатов измерений приведены для cos ф=0,8, токе ТТ, равном 100 % от 1ном для нормальных условий и для рабочих условий при cos ф=0,8, токе ТТ, равном 5 % от 1ном при температуре окружающего воздуха в месте расположения счетчиков
от +5°С до +35°С

аблица 4 - Основные технические характеристики АИИС КУЭ

Наименование характеристики	Значение
1	2
Количество измерительных каналов	25
Нормальные условия
параметры сети:
- напряжение, % от ином	от 98 до 102
- ток, % от 1ном	от 100 до 120
- коэффициент мощности	0,8
- частота, Гц	50
температура окружающей среды для счетчиков, °С	от +21 до +25
Условия эксплуатации
параметры сети:
- напряжение, % от ином	от 90 до 110
- ток, % от 1ном	от 1(2) до 120
- коэффициент мощности cos9 (sm9)	^{от 0,5} инд. ^{до 1} емк
- частота, Гц	от 49,6 до 50,4
температура окружающей среды для ТТ и ТН, °С	от -70 до +70
температура окружающей среды для счетчиков, °С	от +5 до + 35
температура окружающей среды для сервера ИВК, °С	от +10 до + 30
температура окружающей среды для УСПД, ЦУСПД °С	от +15 до + 25
атмосферное давление, кПа	от 80,0 до 106,7
относительная влажность, %, не более	98

Продолжение таблицы 4

1	2
Надежность применяемых в АИИС КУЭ компонентов
Счетчики:
- среднее время наработки на отказ, ч, не менее
СЭТ-4ТМ.03М (рег.№ 36697-08)	140000
СЭТ-4ТМ.03М (рег.№ 36697-12)	165000
СЭТ-4ТМ.03М (рег.№ 36697-17), ТЕ2000 (рег.№83048-21)	220000
СЭТ-4ТМ.03 (рег.№27524-04)	90000
УКУС-ПИ 02ДМ
- среднее время наработки на отказ ,ч, не менее	125000
УСПД RTU-325
- среднее время наработки на отказ, ч, не менее	120000
ЦУСПД RTU-327
- среднее время наработки на отказ, ч, не менее	100000
Сервер ИВК:
- среднее время наработки на отказ, ч, не менее	100000
- среднее время восстановления работоспособности, ч	1
Глубина хранения информации
Счетчики:
СЭТ-4ТМ.03 (рег.№27524-04)
-каждого массива профиля при времени интегрирования
30 минут, сут	114
СЭТ-4ТМ.03М (рег.№ 36697-12, рег..№ 36697-17
-каждого массива профиля при времени интегрирования 30
минут, сут	114
СЭТ-4ТМ.03М (рег.№36697-08)
-каждого массива профиля при времени интегрирования 30
минут, сут	113
ТЕ2000
- каждого массива профиля мощности при времени
интегрирования 30 минут составляет, сут, не менее	113
ЦУСПД RTU-327
- суточные данные о тридцатиминутных приращениях
электропотребления (выработки) по каждому каналу, сут., не
менее	45
УСПД RTU-325
- архива коммерческого интервала (по умолчанию) за сутки,
сут, не менее	45
Сервер ИВК:
- хранение результатов измерений и информации о
состоянии средств измерений, лет, не менее	3,5

Надежность системных решений:

- защита от кратковременных сбоев питания сервера ИВК с помощью источника бесперебойного питания;

- резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники ОРЭМ с помощью электронной почты и сотовой связи.

В журналах событий фиксируются факты:

- в журнале событий счетчика, УСПД, ЦУСПД:

- параметрирования;
- пропадания напряжения;
- коррекции времени.

Защищенность применяемых компонентов:

- механическая защита от несанкционированного доступа и пломбирование:

- электросчетчика, УСПД, ЦУПД;

- промежуточных клеммников вторичных цепей напряжения;

- испытательной коробки;

- сервера ИВК;

- защита информации на программном уровне:

- результатов измерений (при передаче, возможность использования цифровой подписи);
- установка пароля на счетчик;
- установка пароля на сервере ИВК.

Знак утверждения типа

наносится на титульные листы формуляра на АИИС КУЭ типографским способом.

Комплектность средства измерений

Комплектность АИИС КУЭ представлена в таблице 5.

Таблица 5 - Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт.
Трансформатор тока	Т-0,66	18
	ТЛК-10	27
	ТЛМ-10	5
	ТОЛ-10	12
Трансформатор напряжения	ЗНОЛ.06	18
	НАМИ-10-95 УХЛ2	2
	НАМИТ-10-2	8
	НТМИ-10-66	2
Счетчик электрической энергии	СЭТ-4ТМ.03	1
	СЭТ-4ТМ.03М	1
	СЭТ-4ТМ.03М.09	2
	ТЕ2000.00.00.12	16
	ТЕ2000.04.00.12	4
	ТЕ2000.20.00.12	1
Устройство сбора и передачи данных (УСПД)	RTU-325-E2-512-M4-B8	1
Центральное устройство сбора и передачи данных (ЦУСПД)	RTU-327	1
Источник первичного точного времени	УКУС-ПИ 02ДМ	1
Сервер ИВК	-	1
Автоматизированное рабочее место	-	1
Документация
Формуляр	ФО 26.51/224/23	1

Сведения о методиках (методах) измерений

приведены в документе «Методика (метод) измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии «ЛУКОЙЛ-Западная Сибирь» (ТПП «Белоярскнефтегаз»). МВИ 26.51/224/23, аттестованной ООО «Энерготестконтроль». Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312560 от 03.08.2018.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».

Правообладатель

Общество с ограниченной ответственностью «ЛУКОЙЛ-Западная Сибирь» (ООО «ЛУКОЙЛ-Западная Сибирь»)

ИНН 8608048498

Юридический адрес: 628484, Ханты-Мансийский автономный округ-Югра, г. Когалым, ул. Прибалтийская, д. 20

Телефон: 8-(34667)-61494

E-mail: ws@lukoil.com

Изготовитель

Общество с ограниченной ответственностью «ЭНЕРГОМЕТРОЛОГИЯ»

(ООО «ЭНЕРГОМЕТРОЛОГИЯ»)

ИНН 7714348389

Юридический адрес: 125040, г. Москва, ул. Ямского поля 3-я, д. 2, к. 12, эт. 2, помещ. II, ком. 9

Адрес места осуществления деятельности: 125124, г. Москва, ул. Ямского поля 3-я, д. 2, к. 12, эт. 2, помещ. II, ком. 9

Телефон: 8 (495) 230-02-86

E-mail: info@energometrologia.ru

Испытательный центр

Общество с ограниченной ответственностью «Энерготестконтроль»

(ООО «Энерготестконтроль»)

Адрес: 117449, г. Москва, ул. Карьер, д. 2, стр.9, помещ. 1 Телефон: 8 (495) 647-88-18

E-mail: golovkonata63@gmail.com

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312560.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «09» августа 2023 г. № 1605

Лист № 1 Регистрационный № 89752-23 Всего листов 10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электрической энергии (АИИС КУЭ) ПАО «Транснефть» в части АО «Транснефть - Дружба» по НПС «Десна» (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электрической энергии и мощности, потребленной (переданной) за установленные интервалы времени отдельными технологическими объектами, сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, многоуровневую автоматизированную информационно-измерительную систему с централизованным управлением и распределенной функцией измерений.

Измерительные каналы (ИК) состоят из двух уровней АИИС КУЭ:

Первый уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), многофункциональные счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

Второй уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер баз данных (БД) АИИС КУЭ, сервер приложений, источники частоты и времени/серверы синхронизации времени (УССВ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации, автоматизированные рабочие места персонала (АРМ) и программное обеспечение (ПО) программный комплекс «Энергосфера».

Первичные фазные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются усредненные значения активной мощности и среднеквадратические значения напряжения и тока. По вычисленным среднеквадратическим значениям тока и напряжения производится вычисление полной мощности за период. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков поступает на верхний, второй уровень системы, на котором выполняется обработка измерительной информации, в частности вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, формирование и хранение поступающей информации, оформление отчетных документов, отображение информации на мониторах АРМ и передача данных в организации - участники оптового рынка электрической энергии и мощности через каналы связи.

Данные хранятся в сервере БД. Последующее отображение собранной информации происходит при помощи АРМ. Данные с ИВК передаются на АРМ, установленные в соответствующих службах, по сети Ethernet. Полный перечень информации, получаемой на АРМ, определяется техническими характеристиками многофункциональных счетчиков и уровнем доступа АРМ к базе данных и сервера БД. ИВК является единым центром сбора и обработки данных всех АИИС КУЭ организаций системы ПАО «Транснефть».

Система осуществляет обмен данными между АИИС КУЭ смежных субъектов и сторонних организаций по каналам связи Internet в формате xml-файлов.

Данные по группам точек поставки передаются с уровня ИВК в виде xml-файлов в соответствии с Приложением 11.1.1 к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка, в том числе с использованием электронной подписи субъекта рынка.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). СОЕВ предусматривает поддержание единого времени на всех уровнях системы (ИИК и ИВК). Задача синхронизации времени решается использованием службы единого координированного времени UTC(SU). Для его трансляции используется спутниковая система глобального позиционирования ГЛОНАСС/GPS. Синхронизация шкалы времени сервера БД АИИС КУЭ с единым координированным временем обеспечивается двумя источниками частоты и времени/серверами синхронизации времени ССВ-1Г. ССВ-1Г непрерывно обрабатывает данные, поступающие от антенного блока и содержащие точное время UTC(SU) спутниковой навигационной системы. Информация о точном времени распространяется устройством в сети ТСР/IP согласно протоколу Network Time Protocol (NTP). ССВ-1Г формирует сетевые пакеты, содержащие оцифрованную метку всемирного координированного времени UTC(SU), полученного по сигналам спутниковой навигационной системы ГЛОНАСС/GPS, с учетом задержки на прием пакета и выдачу ответного отклика. ССВ-1Г обеспечивает постоянное и непрерывное обновление данных на сервере БД АИИС КУЭ. Резервный ССВ-1Г используется при выходе из строя основного ССВ-1Г.

Сличение шкалы времени счетчиков со шкалой времени сервера БД АИИС КУЭ происходит при каждом обращении к счетчикам, но не реже одного раза в сутки. Синхронизация шкалы времени счетчиков проводится при расхождении шкал времени счетчика и сервера БД АИИС КУЭ более чем на ±1 с.

Журналы событий счетчиков и сервера БД АИИС КУЭ отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на корпус АИИС КУЭ не предусмотрено. Заводской номер АИИС КУЭ 002 наносится на корпус серверного шкафа в виде наклейки и типографским способом в формуляре на систему автоматизированную информационно-измерительную коммерческого учета электрической энергии (АИИС КУЭ) ПАО «Транснефть» в части АО «Транснефть - Дружба» по НПС «Десна».

Программное обеспечение

В АИИС КУЭ используется ПО ПК «Энергосфера». Уровень защиты ПО от непреднамеренных и преднамеренных изменений предусматривает ведение журналов фиксации ошибок, фиксации изменений параметров, проверку прав пользователей и входа с помощью пароля, защиту передачи данных с помощью контрольных сумм, что соответствует уровню -«средний» в соответствии с Р 50.2.077-2014. Идентификационные данные метрологически значимой части ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ПК «Энергосфера»
Номер версии (идентификационный номер) ПО	не ниже 8.0
Наименование программного модуля ПО	pso metr.dll
Цифровой идентификатор ПО	CBEB6F6CA69318BED976E08A2BB7814B
Алгоритм вычисления цифрового идентификатора	MD5

Метрологические и технические характеристики

Состав ИК АИИС КУЭ и их основные метрологические и технические характеристики приведены в таблицах 2, 3 и 4.

Таблица 2 - Состав ИК АИИС КУЭ

Номер ИК	Наименование ИК	ТТ	ТН	Счетчик	УССВ/Сервер
1	2	3	4	5	6
1	ПС 110 кВ Десна-2, ОРУ-110 кВ, ВЛ-110 кВ Десна-2-Почепская с отпайкой на ПС Красный Рог	ТОГФ 600/5 Кл. т. 0,2S Рег. № 61432-15	НКФ-110-06 110000/^3:100/^3 Кл. т. 0,2 Рег. № 37749-08	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-12	УССВ: ССВ-1Г Рег. № 39485-08 Сервер БД АИИС КУЭ: HP ProLiant
2	ПС 110 кВ Десна-2, ОРУ-110 кВ, ВЛ-110 кВ Новобрянская-Десна-2	ТОГФ 600/5 Кл. т. 0,2S Рег. № 61432-15	НКФ-110-06 110000/^3:100/^3 Кл. т. 0,2 Рег. № 37749-08	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-17
3	ПС 110 кВ Десна-2, ОРУ-110 кВ, ВЛ-110 кВ Десна-2-Плюсково	ТОГФ 600/5 Кл. т. 0,2S Рег. № 61432-15	НКФ-110-06 110000/^3:100/^3 Кл. т. 0,2 Рег. № 37749-08	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-17
4	НПС «Десна», ЗРУ-6 кВ, Ввод № 4 яч. 40	ТЛО-10 3000/5 Кл. т. 0,5S Рег. № 25433-11	ЗНОЛП-ЭК 6000/^3:100/^3 Кл. т. 0,5 Рег. № 68841-17	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-17
5	ЗРУ-6 кВ НПС Десна, 4 СШ 6 кВ, яч. 26	ТЛО-10 200/5 Кл. т. 0,5S Рег. № 25433-11	ЗНОЛП-ЭК 6000/^3:100/^3 Кл. т. 0,5 Рег. № 68841-17	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-17

Продолжение таблицы 2

1	2	3
6	НПС «Десна», ЗРУ-6 кВ, Ввод № 2 яч. 2	ТЛО-10 3000/5 Кл. т. 0,5S Рег. № 25433-11
7	ЗРУ-6 кВ НПС Десна, 2 СШ 6 кВ, яч.16	ТЛО-10 200/5 Кл. т. 0,5S Рег. № 25433-11
8	ЗРУ-6 кВ НПС Десна, 2 СШ 6 кВ, яч. 14	ТЛО-10 200/5 Кл. т. 0,5S Рег. № 25433-11
9	ЗРУ-6 кВ НПС Десна, 2 СШ 6 кВ, яч.42	ТЛО-10 600/5 Кл. т. 0,5S Рег. № 25433-11
10	НПС «Десна», ЗРУ-6 кВ, Ввод № 1 яч. 1	ТЛО-10 3000/5 Кл. т. 0,5 Рег. № 25433-11
11	ЗРУ-6 кВ НПС Десна, 1 СШ 6 кВ, яч. 9	ТЛО-10 200/5 Кл. т. 0,5S Рег. № 25433-11
12	ЗРУ-6 кВ НПС Десна, 1 СШ 6 кВ, яч.17	ТЛО-10 200/5 Кл. т. 0,5S Рег. № 25433-11

ЗНОЛП-ЭК

6000/^3:100/^3

Кл. т. 0,5 Рег. № 68841-17

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5 Рег. № 36697-17

УССВ:

ССВ-1Г

Рег. № 39485-08

Сервер БД АИИС КУЭ: HP ProLiant

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5 Рег. № 36697-17

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5 Рег. № 36697-17

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5 Рег. № 36697-17

ЗНОЛП-ЭК

6000/^3:100/^3

Кл. т. 0,5

Рег. № 68841-17

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5 Рег. № 36697-17

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5 Рег. № 36697-17

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5 Рег. № 36697-17

Продолжение таблицы 2

1	2	3
13	НПС «Десна», ЗРУ-6 кВ, Ввод № 3 яч. 39	ТЛО-10 3000/5 Кл. т. 0,5S Рег. № 25433-11
14	ЗРУ-6 кВ НПС Десна, 3 СШ 6 кВ, яч. 25	ТЛО-10 200/5 Кл. т. 0,5S Рег. № 25433-11
15	ЗРУ-6 кВ НПС Десна, 3 СШ 6 кВ, яч.31	ТЛО-10 200/5 Кл. т. 0,5S Рег. № 25433-11
16	ЗРУ-6 кВ НПС Десна, 3 СШ 6 кВ, яч.41	ТЛО-10 600/5 Кл. т. 0,5S Рег. № 25433-11
П р и м е ч а н и я 1 Допускается замена ТТ, ТН и счетчиков на аналогичные утверж перечисленных в таблице 2, при условии, что Предприятие-владелец метрологических характеристик. 2 Допускается замена УССВ на аналогичные утвержденного типа. 3 Допускается замена сервера АИИС КУЭ без изменения используем 4 Допускается замена ПО на аналогичное, с версией не ниже указанн 5 Замена оформляется техническим актом в установленном на эксплуатационные документы. Технический акт хранится совместно с э часть.

ЗНОЛП-ЭК

6000/^3:100/^3

Кл. т. 0,5 Рег. № 68841-17

СЭТ-4ТМ.03М Кл. т. 0,2S/0,5

Рег. № 36697-17

УССВ:

ССВ-1Г

Рег. № 39485-08

Сервер БД АИИС КУЭ:

HP ProLiant

СЭТ-4ТМ.03М Кл. т. 0,2S/0,5

Рег. № 36697-17

СЭТ-4ТМ.03М Кл. т. 0,2S/0,5

Рег. № 36697-17

СЭТ-4ТМ.03М Кл. т. 0,2S/0,5

Рег. № 36697-17

денных типов с метрологическими характеристиками не хуже, чем у АИИС КУЭ не претендует на улучшение указанных в таблице 3

ого ПО (при условии сохранения цифрового идентификатора ПО). ой в описании типа средств измерений

Предприятии-владельце АИИС КУЭ порядке, вносят изменения в ксплуатационными документами на АИИС КУЭ как их неотъемлемая

Таблица 3 - Основные метрологические характеристики ИК АИИС КУЭ

Номера ИК	Вид электроэнергии	Границы основной погрешности, (±5), %	Границы погрешности в рабочих условиях, (±5), %	Пределы допускаемых смещений шкалы времени СОЕВ АИИС КУЭ относительно национальной шкалы времени UTC(SU), с
1 - 3	активная реактивная	1,3 2,0	2,2 2,6	±5
4 - 9; 11 - 16	активная реактивная	2,9 4,4	00 К) 'Tf
10	активная реактивная	2,8 4,3	5,5 4,7
П р и м е ч а н и я 1 Характеристики погрешности ИК даны для измерений электроэнергии (получасовой). 2 В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности Р = 0,95 .

Таблица 4 - Основные технические характеристики ИК АИИС КУЭ

Наименование характеристики	Значение
1	2
Количество измерительных каналов	16
Нормальные условия: параметры сети: - напряжение, % от Ином - ток, % от Ком - коэффициент мощности cos ф температура окружающей среды, °С	от 99 до101 от 1 до 120 0,8 от +21 до +25
Условия эксплуатации: параметры сети: - напряжение, % от Ином - ток, % от 1ном - коэффициент мощности cosф температура окружающей среды для ТТ и ТН, °С температура окружающей среды в месте расположения счетчиков, °С магнитная индукция внешнего происхождения, мТл, не более	от 90 до 110 от 1 до 120 от 0,5 инд. до 0,8 емк. от -45 до +40 от 0 до +40 0,5

Продолжение таблицы 4

1	2
Надежность применяемых в АИИС КУЭ компонентов:
Счетчики:
- среднее время наработки на отказ, ч, не менее	165000
- среднее время восстановления работоспособности, сут, не более	3
Сервер БД АИИС КУЭ:
- среднее время наработки на отказ, ч, не менее	264599
- среднее время восстановления работоспособности, ч, не более	1
ССВ-1Г:
- среднее время наработки на отказ, ч, не менее	15000
- среднее время восстановления работоспособности, ч, не более	2
Глубина хранения информации
Счетчики:
- тридцатиминутный профиль нагрузки в двух направлениях, сут,
не менее	113
- при отключении питания, лет, не менее	10
Сервер БД АИИС КУЭ:
- хранение результатов измерений и информации о состоянии
средств измерений, лет, не менее	3,5

Надежность системных решений:

- защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания.

В журналах событий фиксируются факты:

- журнал счетчика:
- параметрирования;
- пропадания напряжения (в т. ч. и пофазного);
- коррекции времени в счетчике;
- журнал сервера:
- параметрирования;
- пропадания напряжения;
- коррекции времени в счетчиках и сервере;
- пропадание и восстановление связи со счетчиком.

Защищенность применяемых компонентов:

- механическая защита от несанкционированного доступа и пломбирование:
- счетчика;
- промежуточных клеммников вторичных цепей напряжения и тока;
- испытательной коробки;
- сервера (серверного шкафа);
- защита на программном уровне информации при хранении, передаче, параметрировании:
- счетчика;
- сервера.

Возможность коррекции времени:

- в счетчиках (функция автоматизирована);
- в сервере (функция автоматизирована).

Возможность сбора информации:

- о результатах измерений (функция автоматизирована);
- о состоянии средств измерений (функция автоматизирована).

Знак утверждения типа наносится на титульный лист формуляра типографским способом.

Комплектность средства измерений

Комплектность АИИС КУЭ представлена в таблице 5.

Таблица 5 - Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт.
Трансформатор тока	ТОГФ	9
Трансформатор тока	ТЛО-10	32
Трансформатор напряжения	НКФ-110-06	6
Трансформатор напряжения	ЗНОЛП-ЭК	12
Счетчик электрической энергии	СЭТ-4ТМ.03М	16
Устройство синхронизации системного времени	ССВ-1Г	2
Сервер БД АИИС КУЭ	HP ProLiant	2
Программное обеспечение	ПК «Энергосфера»	1
Формуляр	АСВЭ 433.00.000 ФО	1

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений количества электрической энергии (мощности) с использованием системы автоматизированной информационно-измерительной коммерческого учета электрической энергии (АИИС КУЭ) ПАО «Транснефть» в части АО «Транснефть -Дружба» по НПС «Десна», аттестованной ООО «АСЭ» г. Владимир, аттестат аккредитации № RA.RU.312617 от 17.01.2019.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».

Правообладатель

Акционерное общество «Транснефть - Дружба» (АО «Транснефть - Дружба»)

ИНН: 3235002178

Юридический адрес: 241020, Брянская обл., г. Брянск, ул. Уральская, д. 113

Изготовитель

Акционерное общество «Транснефть - Дружба» (АО «Транснефть - Дружба»)

ИНН: 3235002178

Адрес: 241020, Брянская обл., г. Брянск, ул. Уральская, д. 113

Испытательный центр

Общество с ограниченной ответственностью «Автоматизированные системы в энергетике» (ООО «АСЭ»)

Юридический адрес: 600031, Владимирская обл., г. Владимир, ул. Юбилейная, д. 15 Адрес места осуществления деятельности: 600009, Владимирская обл., г. Владимир, ул. Почаевский Овраг, д. 1

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312617.

Техническая поддержка

17912 Kb

Файлов: 3 шт.

ЗАГРУЗИТЬ ПРИКАЗ

Текст приказа Росстандарта № 1605 от 09.08.2023

Ссылки на другие приказы Росстандарта

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель

Техническая поддержка

Добро пожаловать !

Found 17 results

Users

Erwin Brown

Jacob Deo

17912 Kb

Файлов: 3 шт.

ЗАГРУЗИТЬ ПРИКАЗ

Текст приказа Росстандарта № 1605 от 09.08.2023

Текст приказа Росстандарта № 1605 от 09.08.2023

Ссылки на другие приказы Росстандарта

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель
